Диагностика ваз elm327 usb: Программа OpenDiagPro
Диагностический адаптер ELM327 USB
Для соединения ПК с ЭБУ автомобиля.
Соединение — провод USB-OBD2.
Диагностика и сброс ошибок ЭБУ.
Поддержка К и L линии.
Адаптер ELM 327 USB предназначен для соединения диагностического программного обеспечения, установленного на персональном компьютере и «Электронного блока управления» (ЭБУ) установленного в автомобиле.
ELM 327 USB поддерживает протоколы:
- ISO 9141
- ISO 14230
- J 1850 PWM
- J 1850 VPW
- CAN (J-2284)
Диагностический адаптер, elm usb является преобразователем логических протоколов и физических уровней сигнала и преобразует сигналы, идущие от ЭБУ по протоколам OBD II в формат USB (виртуальный COM порт).
Применяется для диагностики и просмотра параметров двигателя в отечественных, elm 327 ваз, и импортных, elm usb 327, автомобилях, оснащенных двигателями управляемыми ЭБУ.
Адаптер elm327 usb работает на всех автомобилях, произведенных в США после 1996, Европе после 2001, а также на российских и азиатских автомобилях, по 2010 год.
Ко всему прочему у каждого из перечисленных протоколов есть несколько разновидностей, которые могут отличаться, например, скоростью обмена информацией. В Интернете вы можете найти «таблицы применимости», где вы легко сможете, отыскав свою марку и модель машины, узнать какой именно OBD-II протокол поддерживает ваш автомобиль. Но не стоит забывать и о том, что одна и та, же модель, созданная в один и тот, же год и с идентичным двигателем может быть выпущена для разных рынков, и поддерживать разные протоколы диагностики. А сами протоколы могут различаться по моделям двигателей и по годам выпуска.
Но все, же главное, на что стоит в первую очередь обратить внимание и что может свидетельствовать о поддержке автомобилем OBD-II диагностики, это наличие 16-контактного диагностического разъема (DLC — DiagnosticLinkConnector) трапециевидной формы.
Применяемость ELM 327 USB
Для того чтобы оценить применимость того или иного сканера для диагностики конкретного автомобиля, нужно определить: какой именно OBD2 протокол используется на вашем автомобиле и поддерживается ли он вообще.
Для этого сначала нужно отыскать техническую документацию на автомобиль и заглянув в нее, а не в общее руководство по данной марке, узнать какой OBD-II протокол поддерживается вашей маркой автомобиля. Также немаловажно провести осмотр всех идентификационных табличек на самой машине, на которой Вы можете встретить надпись: «OBD-II compliant», что означает «поддерживает OBD-II» или «OBD-II certified», то есть «сертифицировано на поддержку OBD-II».
Следующий способ – открыть информационную базу данных и посмотреть в ней. Но при условии, что база может иметь неточности, и содержать информацию, относящуюся к маркам автомобилей, выпущенных для другого рынка, такой способ теряет свою значимость. Лишь дилерские базы по отдельной марке способны вселять уверенность в точности данных.
Также можно применить диагностический адаптер usb, с помощью него можно легко определить какой из OBD-II протоколов используется на машине. Если же сканер отказывается предлагать протокол, то перебор можно настроить вручную, а начать следует с протокола ISO. Он является самым популярным и распространенным. Также можно узнать по таблице предположительный протокол для своей марки машины и попробовать применить его.

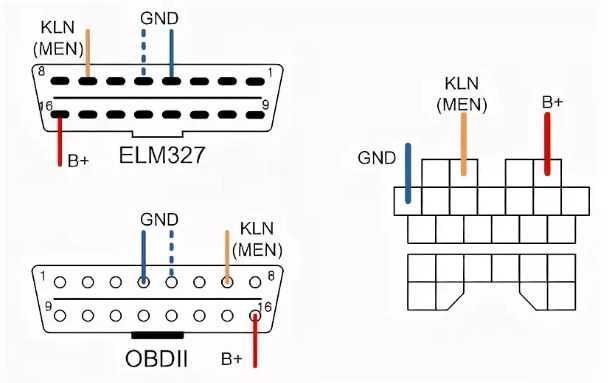

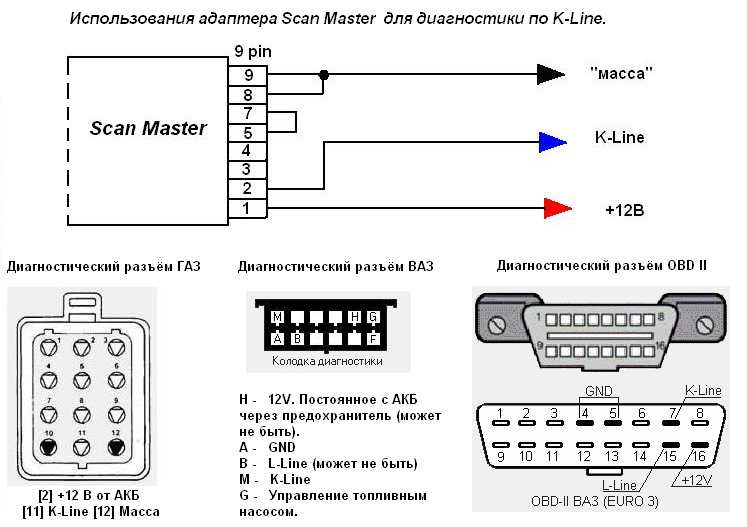

Ну и, наконец, можно просто исследовать самостоятельно диагностический разъем и определить есть ли в нем «выводы». «Выводы» должны подсказать какой протокол следует использовать. Так, для Pin 2 должны применяться протоколы PWM (J1850) и VPW (J1850).

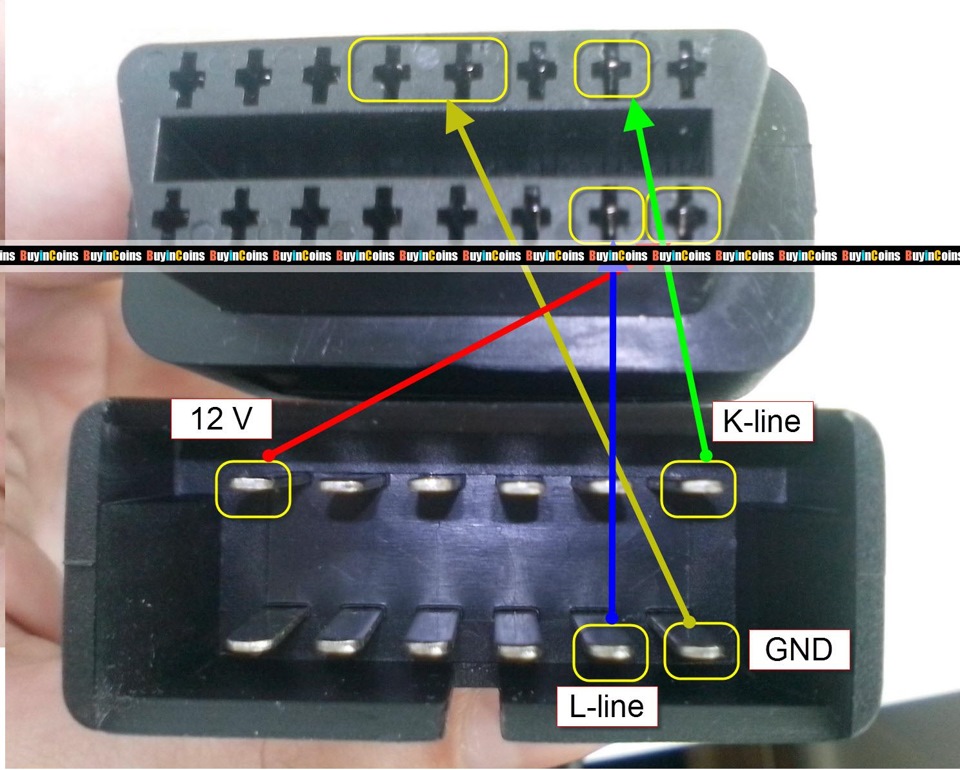

Для Pin 7 ISO-9141 и ISO-14230. Для pin 10 только один протокол PWM (J1850), а для Pin 15 два: ISO-9141 и ISO-14230. Но в случае с последним, при условии, что автомобиль использует L-линию диагностики.
Большинство автомобилей пользуются протоколами ISO. Но, как и в любом правиле, здесь тоже есть свои исключения: большинство легковых автомобилей и грузовиков крупной американской автомобильной корпорации General Motors пользуются протоколом SAE J1850 VPW, а также большая часть автомобилей марки Ford применяют протокол J1850 PWM.
Внимание! Поиск и установка программного обеспечения подходящего для вашего автомобиля осуществляется самостоятельно.
Предприятие-изготовитель предоставляет только драйверы адаптера и не несет ответственности за риски связанные с использованием программного обеспечения.
Адаптер elm327 usb купить можно в нашем интернет-магазине по низкой цене. Мы поддерживаем Гарантию производителя, т.
к. являемся Официальными дилерами. Обеспечим Доставку по России с гарантией.
Гарантия:
Гарантия на ОРИОН Адаптер ELM 327 — USB составляет 12 месяцев.
Гарантия начинается со дня получения товара заказчиком.
Все гарантийные обязательства samara-electro-stavr.ru полностью соблюдаются.
Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

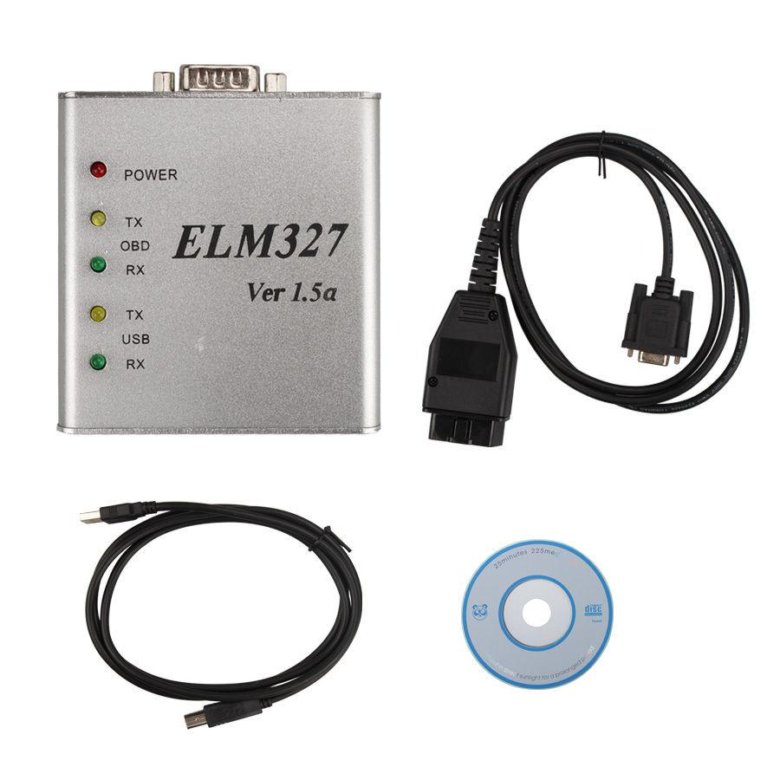

ELM327 USB metal
Самый популярный мультимарочный сканер для диагностики автомобилей ELM 327 USB в металлическом корпусе.
Данное исполнение является самым качественным среди всех других ELM327. Используются чипы FT232RL и канадский чип ELM327 от ElmElectronics. ELM327 в металлическом корпусе отлично работает с протоколом J1850 PWM, который используется в автомобилях Ford и Mazda 1991-1999 года выпуска. ELM327 в пластиковом корпусе не работает с этим протоколом.
Оригинальный чип MicroChip PIC18F2480 с прошивкой v1.4
Работает со всеми протоколами OBD II, поддерживает все AT-команды, совместим с отечественными и праворульными автомобилями.
Так же благодаря металлическому корпусу сканер для диагностики лучше защищен от механических повреждений, что очень важно в условиях СТО или гаража.
ELM327 используется для диагностики автомобилей с протоколами :
- J1850 PWM: Ford, Lincoln, Mazda
- J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu
- ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche
- ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA
- ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi
Основные функции адаптера (функционал очень зависит от используемого программного обеспечения):
- чтение, расшифровка и удаление кодов ошибок
- отображение в цифровом и графическом виде параметром работы
- чтение идентификационных данных из блоков (VIN номер, серийный номер, версия софта)
- измерение динамики автомобиля
- многое другое
Функциональные возможности очень зависят от софта.
Стандартные программы поддерживают диагностику двигателя и АКПП, существует много бесплатных программ на русском языке. Так же существуют специализированные программы, которые позволяют производить глубокую диагностику, например MultiECUscan (FiatEcuScan). Данная программа позволяет производить глубокую диагностику автомобилей Alfa Romeo, Fiat, Lancia (доступны блоки ABS, SRS, климат, коробка робот и пр.).
Для диагностики Ford, Mazda используется программа Forscan (хотя лучше использовать модернизированную версию адаптера).

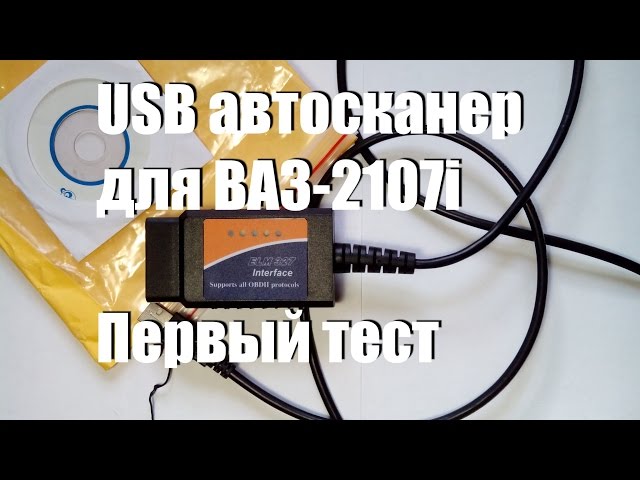

Для диагностики автомобилей отечественного производства широко используется адаптер ELM327 и программа для диагностики OpenDiag (диагностика ВАЗ, ГАЗ/УАЗ).
Адаптер для диагностики работает на всех версиях Windows (XP, Vista, 7, 8).
В комплекте поставляется с диском, на котором собран софт для ELM327 на русском языке.
Список авто, которые поддерживает адаптер очень большой. 100% гарантией поддержки является табличка на Вашем автомобиле, на которой указывается «OBD II SERTIFIED» или «EOBD SERTIFIED».
Но если на вашем авто нет такой таблички, это не означает, что вы не сможете воспользоваться данным адаптером.
Купить ELM327 в металлическом корпусе можно с доставкой по всей России
- Также у нас в наличии адаптеры для беспроводной связи с Bluetooth и WI-FI
NEXPEAK NX102 Pro ELM327 V1.5 OBD2 Bluetooth-адаптер ELM 327 V 1.5 Bluetooth ODB 2 Автомобильный диагностический сканер_NEXPEAK®|DIY-MECHANICS MALL
Q1: Какая версия ELM327? Разница между NX102 Pro и NX102?
A1: Это настоящая версия высокого качества V1.5, поддерживает все автомобили OBD2.
NX102 Pro — это оригинальная версия с высококачественным чипсетом PIC18F25K80 и использованием 2-х печатных плат, подходит практически для всех автомобилей с 2006 года; NX102 — новое решение для elm327 v1.5 с более доступной ценой, но без 2 команд attps, работает почти на всех автомобилях после 2010 года.
В2. В чем разница между версиями 1.
5 и 2.1? и как я могу это проверить?
A2: Наш новейший ELM327 на 100% V1.5, который поддерживает полную версию протоколов (10 протоколов), особенно протоколы J1850 и J1939 для японских автомобилей и американских автомобилей, другие elm327 только 7 или 9 протоколов.
Когда вы получите наш ELM327, вы можете запустить его в любых приложениях, если это не аппаратная версия V1.5, 100% полный возврат средств.
Q3: Поддерживает ли этот адаптер дизельные автомобили или грузовики? Это работает с IOS?
A3: ELM327 поддерживает автомобили с дизельным двигателем (12 В), но не для грузовиков, и этот ELM327 является версией Bluetooth для мобильных телефонов с системой Android. Если вам нужна версия IOS.
Q4: Поставляется ли ваш ELM327 с каким-либо программным обеспечением?
A4: Да, для всего программного обеспечения, которое мы уже загрузили в онлайн-облако, вы получите пошаговое руководство пользователя (на английском и русском языках), включая QR-код (отсканируйте его через приложение aliexpress) и ссылку для скачивания.
Доступно программное обеспечение для ПК и мобильных телефонов Android.
Вы также можете выполнить поиск «Torque» или «ELM327» в магазине Android Play для загрузки.
Язык программного обеспечения будет изменен в зависимости от языковых настроек вашего устройства.
(ниже снимок экрана для планшета Android)
В5: Как узнать, работает ли мой автомобиль с ELM327 или нет?
A5: Этот Bluetooth-адаптер ELM327 подходит для всех автомобилей, совместимых с OBD-II.
Транспортные средства, совместимые с OBDII, указаны ниже:
Автомобиль 1996 года выпуска или новее, произведенный в США
Подходит для Chrysler, подходит для Ford, подходит для GM, подходит для Jeep
Автомобиль 2004 года выпуска или новее, произведенный в Европейском Союзе
Подходит для Alfa Romeo, Подходит для SAAB, Подходит для Acura, Подходит для Opel, Подходит для Audi, Подходит для сиденья, Подходит для Peugeot, Подходит для Renault после 2009 года, не поддерживает Clio 2
Подходит для Bentley, Подходит для Skoda, Подходит для Daewoo, Подходит для Benz, Подходит для Daihatsu, Подходит для Land Rover
Подходит для BMW, Подходит для Vauxhall, Подходит для Citroen , Подходит для Volvo , Подходит для Fiat , Подходит для VW , Подходит для Ford , Подходит для Jaguar
Автомобиль 2008 года выпуска или новее, произведенный в Азиатском Союзе
Подходит для KIA, Подходит для Isuzu, Подходит для Honda, Подходит для Mitsubishi, Подходит для Hyundai, Подходит для Dacia, Подходит для Lexus, Подходит для Mazda
Подходит для Nissan, Подходит для Subaru, Подходит для Suzuki, Подходит для Toyota
Теплая информация
Для марок автомобилей Ssangyong, пожалуйста, не покупайте Если ваш автомобиль моложе 2008.
Для модели автомобиля Renault Dacia Logan, пожалуйста, не покупайте. Если ваш автомобиль младше 2009 года выпуска. ИНФОРМАЦИЯ»
ПРИМЕЧАНИЕ. Несмотря на то, что он совместим с большинством автомобилей, но разные регионы поддерживают протокол OBD2 автомобиля в разное время, или некоторые автомобили имеют особую конструкцию, поэтому он может быть несовместим с некоторыми автомобилями, которые не поддерживаются. поддержка протокола OBD2. Если вы не уверены, спросите нас в любое время!
Q5: Какие функции я могу выполнять с ELM327?
A5: Устройство представляет собой небольшой адаптер, который подключается к OBD-разъему автомобиля. По Bluetooth он подключается к любому компьютеру, планшету или смартфону (Android) с соответствующими диагностическими процедурами. Выполняя эти простые операции, вы сможете:
* Читать, стирать и отображать описания кодов задач — как стандартных, так и специальных производителей.
* Измерить расход топлива.
* Отображение рабочих характеристик автомобиля в режиме реального времени, таких как импульс, скорость автомобиля, давление масла, температура охлаждающей жидкости, нагрузка двигателя, давление во впускном коллекторе, положение дроссельной заслонки, значения кислородных датчиков, температура воздуха на впуске
и т. д. .
* Выключить MIL (сигнал Check Engine).
* Загрузка данных на внешний носитель в различных форматах для последующей печати.
* Запись различных параметров, отображение графики в режиме реального времени и многое другое.
ELM327 V1.5 (синий) Особенности:
10 штук Kingbolen ELM327 USB v1.5 Интерфейс Scanner Pic18f25k80 Чип -obdii auto -код. Батареи, кабели или переключатели.
Беспроводная связь (Bluetooth) 5~10 метров
Извлечение кодов неисправностей (DTC) и сброс индикаторов Check Engine.
Может также использоваться с ПК с картой Bluetooth.
Особенности:
Считайте диагностические коды неисправностей, как общие, так и специфичные для производителя, и отобразите их значение (более 3000 определений общих кодов в базе данных).
Сброс кодов неисправностей и выключение MIL (индикатор «Проверить двигатель»)
Установка максимального количества ответов для получения
Удаление пробелов из ответов ECU (для ускорения передачи данных)
Сохранение уникального идентификатора в EEPROM
Установите маску CAN и фильтр одной командой
Легко переключать между переменной и фиксированной длиной сообщений
Отправка CAN CAN CAN Статус топливной системы
Скорость автомобиля
Краткосрочная коррекция топливоподачи
Долговременная коррекция топливоподачи
Давление во впускном коллекторе
Опережение по времени
Температура впускного воздуха
Скорость потока воздуха
Абсолютное положение дроссельной заслонки
Напряжение датчика кислорода.
.SAE J1850 PWM (41,6 кбод)
2.SAE J1850 VPW (10,4 кбод)
3.ISO9141-2 (5 бод нач., 10,4 кбод)
4.ISO14230-4 KWP (1,4 кбод нач., 5,4 кбод)
5.ISO14230-4 KWP (быстрая инициализация, 10,4 Кбод)
6.ISO15765-4 CAN (11-битный идентификатор, 500 кбод)
7.ISO15765-4 CAN (29-битный идентификатор, 500 кбод)
8.ISO15765-4 CAN (11-битный идентификатор, 250 кбод)
6.ISO 9.00003 9.ISO002 -4 CAN(29 бит ID, 250 Кбод)A.SAE J1939 CAN(29 бит ID, 250*Кбод)
B.USER1 CAN(11*бит ID, 125*Кбод)
C.USER2 CAN(11* идентификатор бита, 50*кбод)
*настройки по умолчанию (настраиваются пользователем)
Покрытие автомобиля:
Работает на всех автомобилях OBD2 (1996 и далее в США) и автомобили с EOBD (бензиновые автомобили с 2001 г. и дизельные автомобили с 2003/2004 г. в Европе)
Этот elm327 обычно может работать на большинстве новых автомобилей с 16-контактным адаптером OBD и двигателем 12 В:
Для автомобилей марки США , после 1996 г.
;
Для автомобилей марки Европы после 2000 г.;
Для марки автомобилей Японии/Кореи, после 2002 года;
Для китайских марок автомобилей после 2005 года;
Подходит для Chrysler, подходит для Ford, подходит для GM, подходит для Jeep;
Подходит для Alfa Romeo, Подходит для SAAB, Подходит для Acura, Подходит для Opel, Подходит для Audi, Подходит для сиденья, Подходит для Peugeot, Подходит для Renault, Подходит для Bentley, Подходит для Skoda, Подходит для Daewoo, Подходит для Benz ,Подходит для Daihatsu, подходит для Land Rover, подходит для BMW, подходит для Vauxhall, подходит для Citroen, подходит для Volvo, подходит для Fiat, подходит для VW, подходит для Ford, подходит для Jaguar;
Подходит для KIA, Подходит для Isuzu, Подходит для Honda, Подходит для Mitsubishi, Подходит для Hyundai, Подходит для Dacia, Подходит для Lexus, Подходит для Mazda, Подходит для Nissan, Подходит для Subaru, Подходит для Suzuki, Подходит для Toyota;
*Для автомобилей Lada/VAZ/UAZ, пожалуйста, не покупайте Если ваш автомобиль до 2011 года.
