Двигатели с распредвалом в головке цилиндровтип OHC и DOHC

Двигатели OHC и SOHC

Тип OHC – “OverHeadCamshaft”, а также SOHC – “Single OverHeadCamshaft” – двигатель с одним распредвалом и клапанами в головке цилиндров.

В зависимости от конфигурации привода клапанов различают двигатели с:

Приводом клапанов коромыслами – в этом случае, клапаны приводятся в движение коромыслами 3, расположенными на общей оси 1. Одной стороной коромысла упираются в кулачки распредвала 2, а другой воздействуют на торцевую часть стержня клапана. Рисунок 5. Тип привода клапанов коромыслами.

Приводом клапанов рычагами – при данной конструкции, распредвал 6, расположен над клапанами 2, и приводит их в действие посредством рычагов 4.

1 — головка цилиндров;

5 – корпус распредвала;

6 – распределительный вал;

7 – регулировочный болт;

А – тепловой зазор.

Приводом клапанов толкателями – простая и надежная схема, при которой распределительный вал при вращении воздействует непосредственно на толкатель клапана.

Двигатели DOHC

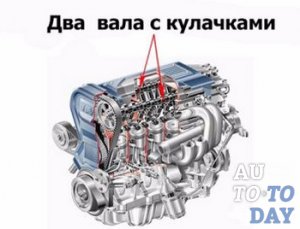

DOHC (Double Overhead Camshaft) – двигатель с двумя распределительными валами в головке блока цилиндров. При этом существуют разновидности этого механизма, отличающиеся количеством клапанов на цилиндр двигателя.

При данной конструкции каждый распредвал приводит в действие свой ряд клапанов (впускные или выпускные).

Десмодромная система газораспределения

В десмодромной схеме газораспределения, как правило, используются два распределительных вала (или один, но с кулачками сложной формы). Один распредвал перемещает клапаны вверх, второй – вниз. Пружины отсутствуют.

Коленчатый вал такого двигателя, может вращаться с очень высокой скоростью, по сравнению с двигателями схемы OHC, которые при оборотах свыше 9000об/мин. неминуемо выйдут из строя, так как скорости срабатывания клапанных пружин не будет хватать для того, чтобы отвести клапаны от удара о поршень до его прихода в верхнюю мертвую точку.

Десмодромный механизм очень дорог в изготовлении, поэтому он применялся на гоночных автомобилях, а ныне на мотоциклах.

Что такое двигатель DOHC и как он работает

Однако одной физической возможности развивать высокие обороты мало. Чем выше обороты, тем большее влияние на наполнение цилиндров оказывает сопротивление впускного тракта, от воздухозаборников до зазоров между открытыми клапанами и их седлами. Поэтому кривая мощности двигателя внутреннего сгорания, поднимаясь до определенной точки, с дальнейшим ростом оборотов снижается: после этой точки потери из-за сопротивления впускного тракта становятся слишком большими.

Но, если с впускным трактом поработать несложно – увеличить диаметр дросселя, каналов в головке блока цилиндров, снизить сопротивление воздушного фильтра, то у клапанного механизма есть строгое конструктивное ограничение. Диаметры тарелок впускного и выпускного клапанов чисто физически не могут быть в сумме больше, чем диаметр цилиндра. Поэтому еще на заре двигателестроения появились тогда еще примитивные многоклапанные схемы: чем больше клапанов в цилиндре, тем больше их суммарная пропускная способность, хотя диаметр отдельного клапана  меньше. К тому же и клапана становятся легче, что опять-таки дает плюс к способности мотора раскручиваться до высоких оборотов.

Обычный, одновальный газораспределительный механизм

Ранние многоклапанные схемы использовали еще нижние распредвалы – вместо одиночного коромысла, приводящего в действие «свой» клапан, использовалось вильчатое на два клапана сразу. На мотоциклах эта конструкция из-за ее компактности сохраняла актуальность достаточно долго, и даже сейчас встречается.

Однако наиболее совершенной оказалась конструкция с двумя распределительными валами и четырьмя клапанами на цилиндр, обеспечивающая минимальные моменты инерции в газораспределительном механизме, легко компонующаяся и эффективная с точки зрения соотношения проходных сечений впуска и выпуска. Газораспределительный механизм DOHC на многоклапанной головке (расшифровка DOHC – Double OverHead Camshaft, два верхних распредвала) стал де-факто стандартом в современном двигателестроении.

Стоит сразу отметить, что сам по себе двигатель DOHC не обязательно подразумевает «16 клапанов» (термин из-за популярности 4-цилиндровых моторов крепко въелся в язык, хотя о многоклапанных моторах логично говорить по числу клапанов на один цилиндр: например, у 16-клапанного V8 их два). Существовали и исключения из этих правил –  двухвальные «фиатовские» и «фордовские» моторы с двумя валами, но и двумя клапанами на цилиндр:

Или японские моторы с многоклапанной головкой, но одним распредвалом:

Однако эти моторы  считаются инженерной экзотикой, и традиционно под двигателями DOHC подразумеваются двухвальные многоклапанные.

ENGINE OHV, OHC, SOHC, DOHC Двигатель внутреннего сгорания ДВС и технологии ГРМ

Двигатель внутреннего сгорания (ДВС) и технологии ГРМ, конструкция и особенности моторов системы OHV, OHC, SOHC, DOHC.

Его величество ДВС, король мотор 20 века, что ждет его в 21 веке! Не секрет, что на мощность и КПД двигателя на жидком топливе влияет Наполнение цилиндра топливовоздушной смесью. Инженеры прекрасно понимали, что обычный привычный ДВС — Двигатель внутреннего сгорания, будет постоянно совершенствоваться и форсироваться без предела и времени его жалкие менее 30% возможности технологично не реализованы даже сегодня и далее может быть еще совершеннее

 О типах ДВС поговорим в другой статье а сейчас, 4 тактные ДВС которые имеют по 4 цилиндра на мотор, двумя и более клапанами на цилиндр, заняли самое массовое и важное место в АВТО жизни 20 и 21 века и модернизировались вплоть до сегодняшних дней и еще будут долго совершенствоваться, как минимум в этом столетии. Первоначально распредвал — Распределительный Вал, это элемент распределительного механизма в виде вала, на котором размещены кулачки, которые через специальные устройства придают определенное движение клапану по заданному алгоритму.  Клапаны впускных и выпускных каналов, находились первоначально в блоке цилиндров, или возле блока в нижнем расположении так сказать,  по тому и тип такой системы прозвали

OHV,— OverHead Valve с нижним положением клапанов, иногда пишут I-Head, или Pushrod (с толкателями). Привод клапанов — приводиться в действие штангами-толкателями, через рокер (коромысла). Изобретена Дэйвидом Данбаром Бьюиком (David Dunbar Buick).

эволюция разделила клапана по сторонам, впуск и выпуск и подняла клапана выше уровня блока, что приводило к уменьшению температуры и повышению КПД, надежности и мощности, кроме того в ГБЦ появилась возможность использовать специальные дополнительные возможности, фазы газораспределения правильнее ГРМ с изменяемыми фазами газораспределения примеры: CVVT- (Continuous variable valve timing) Система бесступенчатого изменения фаз газораспределения (CVVT) или ГРМ с изменяемыми фазами газораспределения, работает по принципу регулирования момента  открытия и закрытия клапанов в соответствии со скоростью вращения коленчатого вала и зависимости от нагрузки. Каждый производитель по разному реализовал такой принцип в системах: Dual VVT, DVVT, VTEC и i-vtec, vvt-i и vvtL-i, VANOS и Double VANOS, VVC, MIVEC, CVTCS…. о которых мы поговорим позднее. Таким образом над БЦ — Блоком Цилиндров появился вполне определенный элемент конструкции  ДВС ГБЦ головка блока цилиндров, которая имела впускной и выпускной тракты с клапанами и механизмом ГРМ – газораспределительный механизм.

TURBO OHV дала вторую жизнь, старым забытым мускульным моторам

Детали механизма газораспределения

Распределительный вал обеспечивает своевременное открытие и закрытие клапанов. Изготовляют его из стали или чугуна . Для упрощения установки вала диаметры опорных шеек последовательно уменьшаются, начиная с передней шейки. Распределительный вал получает вращение от коленчатого вала .

В четырехтактных двигателях рабочий цикл происходит за два оборота коленчатого вала. За этот период впускные и выпускные клапаны каждого цилиндра должны открыться 1 раз, следовательно, распределительный вал должен повернуться на один оборот. Таким образом, распределительный вал должен вращаться в 2 раза медленнее коленчатого вала . Поэтому шестерня распределительного вала имеет в 2 раза больше зубьев, чем шестерня коленчатого вала.

Толкатели 2 (см. рисунок «Верхнеклапанный механизм тип OHV») перемещаются в направляющих отверстиях, выполненных в блоке цилиндров (тип OHV). Внутри толкатели имеют сферические углубления для установки штанг.

Штанги 3 (см. рисунок «Верхнеклапанный механизм тип OHV») передают усилие от толкателей к коромыслам. Их изготовляют из дюралюминиевого прутка, на концы напрессовывают стальные наконечники. С одной стороны штанга упирается в толкатель, с другой – в регулировочный болт коромысла.

Коромысло 3 (см. рисунок «Тип привода клапанов коромыслами») передает усилие от штанги к клапану. Изготовляют коромысла из стали. Плечи коромысла неодинаковы — плечо со стороны клапана длиннее. Этим уменьшается высота подъема толкателя и штанги, В короткое плечо коромысла ввертывается винт для регулировки теплового зазора.

Гидрокомпенсатор – выполняет функции толкателя, поддерживая оптимальный тепловой зазор в клапанном механизме, за счет давления масла . Устанавливается в тело головки блока цилиндров.

Клапаны открывают и закрывают впускные и выпускные каналы. Клапан состоит из тарельчатой плоской головки и стержня. Для улучшения наполнения цилиндров топливной смесью диаметр головки впускного клапана делают больше , чем выпускного клапана. Седла клапанов в целях упрощения их замены изготовляют вставными. Материалом для седел служит жаростойкий чугун. Седла запрессовывают в выточки головки цилиндров.

Рабочая поверхность клапана (фаска) имеет угол 45°, Ее тщательно обрабатывают и притирают к седлу.

Стержень клапана 3 имеет выточку, в которую вставляют сухарики 8 , для крепления упорной шайбы 7, пружины 5 клапана. Сухарики плотно охватывает коническая втулка. Нижний конец пружины опирается на шайбу. На стержень впускного клапана установлен маслоотражательный колпачок 6 , из маслостойкой резины. Этим предотвращается подсос масла через зазор между направляющей втулкой 9 и стержнем впускного клапана.

Для плотного закрытия клапана между его стержнем и носком коромысла предусмотрен тепловой зазор (А) . При малом зазоре и нагреве двигателя могут произойти неплотная посадка клапана на седло, в результате чего будет утечка газов и обгорание рабочей поверхности клапана, при увеличенном зазоре — неполное открытие клапанов, ухудшение наполнения и очистки цилиндров, повышение ударной нагрузки на сопряженные детали клапанного механизма, приводящие к их ускоренному износу.

Натяжение цепи 4 ( см. рисунок «Цепной привод распредвала») осуществляется башмаком 6, на который действует пружина штока натяжителя. Для гашения колебаний цепи предусмотрен успокоитель 2 ( см. рисунок «Цепной привод распредвала»).

Техническое обслуживание

Двигатели G4GC и G4FC отличаются своей неприхотливостью в эксплуатации.

Если не принимать во внимание необходимость замены приводного ремня ГРМ (только в моторах G4GC) и регулярную регулировку зазоров клапанов ГРМ, то техническое обслуживание двигателей КИА сводится к периодичной замене расходных материалов (моторное масло и охлаждающая жидкость). Двигатель G4GC, также как двигатель G4FC, требует замены моторного масла не позже, чем через 15 000 км пробега

При этом производитель рекомендует при эксплуатации силовых агрегатов в тяжелых условиях выполнять эту процедуру после 7 500 км пройденного пути

Двигатель G4GC, также как двигатель G4FC, требует замены моторного масла не позже, чем через 15 000 км пробега. При этом производитель рекомендует при эксплуатации силовых агрегатов в тяжелых условиях выполнять эту процедуру после 7 500 км пройденного пути.

Процесс замены моторного масла осуществляют на горячем моторе, причем одновременно с маслом необходимо заменить масляный, топливный и воздушный фильтры.

Объем масла, заливаемого в двигатель G4FС — 3.3 л; двигатель G4GC — 4 л.

Замена охлаждающей жидкости в двигателе автомобиля КИА Сид и др.

Основные признаки, подтверждающие необходимость замены охлаждающей жидкости – рыжий цвет антифриза, маслянистая пленка на его поверхности и другие отклонения от ее первоначального вида.

Производитель рекомендует использовать в качестве охлаждающей жидкости антифриз Hyundai/KIA 07100 — 00200. Он представляет собой хладагент высокого качества, который изготавливается по спецификации производителя силовых агрегатов во многих странах (в том числе и в России) и имеет соответствующий допуск Hyundai Motors.

Замену антифриза в автомобилях КИА осуществляют на холодных моторах. После окончания процедуры двигатель необходимо прогреть до рабочей температуры, после чего убедиться в отсутствии воздушных пробок и проверить уровень антифриза в расширительном бачке.

Объем охлаждающей жидкости, заливаемой в:

1. мотор G4GC — 6,7…6,8 л;
2. двигатель G4FC — 5,5…5,8 л.

Тюнинг моторов КИА G4GC и G4FC

Существует несколько способов увеличить мощность силового агрегата G4GC:

1. Калибровка (перепрошивка ЭБУ) двигателя. При этом специалисты обещают увеличение мощности до 150 л. с.
2. Для того чтобы поднять мощность мотора G4GC до 160 л. с. необходимо выполнить ряд доработок: внедрить прямоточный выхлоп, установив «паук» 4-2-1; установить распределительные валы с фазой 268/264 и большим подъемом клапанов.
3. Кроме того можно попробовать увеличить мощность моторов G4GC до 180 л. с. Однако это требует специально изготовленных на заказ распределительных валов с фазой 270 и большим подъемом клапанов. Кроме того необходимо сварить оригинальный турбоколлектор и обеспечить маслоподачу на турбину TD04L. Также понадобятся интеркуллер, пайпинги, форсунки 440 сс, выхлопная труба диаметром 51 или 63 мм. Собранная воедино, такая система при правильной настройке способна обеспечить мощность G4GC до 180 л. с. Однако на сколько хватит его ресурса неизвестно.

Двигатель G4FC также поддается тюнингу:

Поднять его мощность до 160 л. с. можно путем установки компрессора РК-23-1 (РК-23-е) и небольшой турбины.

Кроме того необходимо:

1. установить выхлоп на трубе диаметром 51 мм;
2. расточить впускные и выпускные каналы ГРМ;
3. применить большие клапана.

Кроме того, для того чтобы сохранить ресурс двигателя КИА Рио в обязательном порядке придется поставить кованую поршневую группу под степень сжатия 8,5. Если этого не сделать, то двигатель, рассчитанный на степень сжатия 11, попросту развалится.

DOHC является аббревиатурой. Перевод на русский язык дает понять, что имеется в виду под этим словом — это наличие двух распределительных валов. Иногда пользуются русской аббревиатурой DOHC — ДВРВ, чаще ДОШЦ. Произошел двигатель DOHC в результате креативного мышления, опытной езды и стремительности «банды четырех». Такое название дали группе изобретателей, которые представили миру двигатель DOHC.

Конструкция, обеспечивающая максимальный комфорт

В результате наличия двух впускных клапаном, обладающих малым диаметром, цилиндр получит горючую смесь в большем количестве, чем при одном большом. Такая конструкция способствует лучшему сгоранию смеси, росту КПД и более экономной работе мотора. С другой стороны, стало необходимо использование зубчатого ремня, цепи либо набора шестерен, чтобы осуществить привод обоих распределительных валов, но данная особенность не только не утяжелила сам двигатель, но и сделала его работу более надежной и предсказуемой.

Плюсом ремня является его дешевизна, его не нужно смазывать, работает почти бесшумно. Но при обрыве ремня ГРМ, катастрофа для двигателя гарантирована. Происходит столкновение клапана и поршня, а в следствие разрушение их обоих. Из-за этого повреждается и гильза цилиндра, и блок. Надежность цепи, конечно, выше, но ее работа значительно шумнее, а со временем она постепенно вытягивается.

Решить эту неполадку можно при помощи устройства, которое автоматически натягивает цепь. Но существуют вариации цепей, которым для работы нужен масляный «туман», в этом случае для устранения проблемы необходимо еще и наличие герметичного картера. Совершенно надежным вариантом будет набор шестерен. Конечно, он обладает высокой сложностью, дорогой и шумный, но работает отлично. По результатам конструкторского рейтинга ремень находится на первом месте, затем идет цепь, а замыкают список шестерни.

Банда четырех для всех любителей быстрой езды

Великолепные инженеры копании Peugeot весьма любили погонять на дороге. Посовещавшись, они пришли к разработке теоретической части автомобильного мотора. В тот период времени, до того, как был создан мотор DOHC, обороты не доходили выше 2000. «Банда четырех» задумалась над тем, чтобы произвести мощный и быстрый, сложный и сверхэкономичный автомобильный двигатель, аналогов которому мир на тот момент еще не знал.

Основа устройства была предложена по идее Зуккарелли. По его мнению, необходимо было поменять некоторые конструктивные особенности, а именно поместить каждый распределительный вал над клапанами. Вследствие таких операций ненужные элементы конструкции просто отпадают. А для большей легкости клапанов, им предложено было взять четыре легких клапана, вместо двух более тяжелых. Такие особенности считались инновационными, но в полной мере позволили решить основные поставленные задачи.

Двигатель DOHC на странице в Википедии представлен двумя распределительными валами, помещенными в головку цилиндра и четырьмя клапанами для каждого цилиндра. Данная статья расскажет о создании и конструктивных особенностях двигателей DOHC — это несомненно будет интересно не только специалистам, но и вполне рядовым автолюбителям. Двигатель DOHC обладает распределительным валом, который размещается над рядами клапанов как над впускными, так и над выпускными. «Посредники» (коромысла, штанги, рокеры) в данном случае отсутствуют, поскольку их функции перераспределены между другими элементами нового мотора. А для легкости каждого клапана, сверху цилиндра устанавливается четыре, а не привычные два, легких клапана. Таким образом, когда обороты увеличатся, пружины будут принимать значительно меньше нагрузки — это существенно уменьшает их износ и продлевает жизнь мотору в целом.

Описание

Двигатели G4FC и G4GC хотя и относятся к разным семействам (Gamma и Beta соответственно), выполнены по одной схеме и идентичны по конструкции. Оба мотора представляют собой классические 4-х цилиндровые силовые агрегаты с четырехтактным режимом работы.

Несмотря на то что блоки цилиндров (БЦ) этих силовых агрегатов изготовлены из разных материалов, головки (ГБЦ) у обоих выполнены из алюминиевого сплава. В них смонтирован 16-клапанный механизм газораспределения () с двумя распределительными валами верхнего расположения DOHC 16V, оснащенный системой изменения фаз CVVT (Continuous Variable Valve Timing). Она расположена на впускном валу, который связан с выпускным цепью.

Системы смазки и КИА между собой идентичны.

Отличительные особенности силовых агрегатов:

Двигатель G4FC

Силовой агрегат G4FC оснащен ГРМ, привод которого приводится в действие цепью, не требующей обслуживания в течении всего времени эксплуатации. В последних модификациях мотора (семейство Gamma II) система CVVT установлена на обоих валах ГРМ. Эти силовые агрегаты способны развивать мощность до 130 л. с. Также можно встретить версии двигателей КИА с непосредственным впрыском топлива (GDI) и турбонаддувом (T-GDI).

Двигатель G4GC

ГРМ двигателя G4GC приводится в действие с помощью ременного привода. Ремень необходимо менять после каждых 60 тыс. км. пройденного пути, что позволит избежать его обрыва и связанных с этим неприятностей (загнутые клапана и пр.).

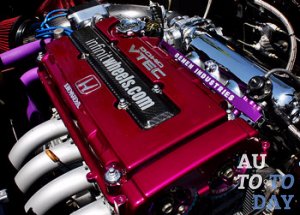

Как устроен автомобильный двигатель DOHC?

Многие автомобилисты, открывая капот, видели на своем двигателе надпись «DOHC». Но немногим известно, какую информацию несет в себе данное название. В данной статье мы постараемся разобраться, что такое двигатель DOHC, и опишем главный принцип работы такого двигателя, а также раскроем все недостатки и достоинства системы. Что ж, начнем.

1. Что такое DOHC

Аббревиатура «DOHC» расшифровывается как Double OverHead Camshaft. Если перевести ее на русский язык, становится ясно, что это двигатель с парой распределительных валов. Поэтому, «в народе» более распространены две другие аббревиатуры: «ДВРВ» и «ДОШЦ». По сути, DOHC – это двигатель, который имеет пару распределительных валов в головке цилиндров и по четыре клапана на каждый цилиндр. Размещение распределительного вала в двигателях DOHC осуществляется непосредственно над каждым рядом впускных и выпускных клапанов. Между ними нет никаких «посредников» в виде штанг, коромысел или же рокеров.

Для того чтобы каждый клапан был еще легче, автоконструкторы установили на цилиндр не два, а четыре более легких клапана. Благодаря этому, даже если обороты увеличатся в полтора раза, на пружины будут возложены намного меньшие нагрузки. Конструкция данного двигателя предполагает наличие пары впускных клапанов маленького диаметра, через которые в цилиндр поступает приблизительно в полтора раза больше рабочей жидкости, нежели через один большой. Более того, при такой конструкции горючая смесь быстрее сгорает, благодаря чему возрастает КПД и экономичность двигателя.

2. Принцип работы двигателя ДВРВ

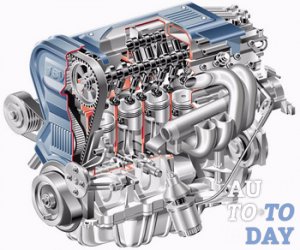

Для того чтобы обеспечить привод двух распределительных валов в головке цилиндров, двигатель данного образца использует зубчатый ремень, набор шестерен или же цепь.

Наиболее экономичным вариантом здесь будет ремень, так как он относительно недорогой, нет необходимости в его постоянном смазывании, к тому же он практически не издает никаких шумов. Но есть и существенный недостаток, так как он может оборваться и создать для двигателя настоящую катастрофу: клапан, как правило, наталкивается на поршень, вследствие чего они оба разрушаются и повреждают одновременно блок и гильзу цилиндра.

Интересно знать! Наиболее мощными двигателями внутреннего сгорания являются те, которые используются в космических ракетах. Несмотря на то, что основной характеристикой данного двигателя является не мощность, а тяга, которая измеряется в килограммах, высчитать мощность ракетного двигателя все же можно – она составляет около 27 гВт (т. е. 27 миллиардов Ватт)! Для того, чтобы достигнуть такой мощности, двигателю необходимо сжечь 2,5 тонны топлива за одну секунду.

Цепь является более надежным, но и более шумным устройством. Главный ее недостаток – это постепенное вытягивание. Решить проблему могут устройства, предназначенные для автоматического натяжения, но для цепи необходима еще и установка герметичного картера, так как она должна приводиться в действие в масляном «тумане». Набор шестерен является довольно сложным, дорогостоящим и, к тому же, очень шумным приспособлением, но он, в отличие от первых двух приспособлений, наиболее надежный.

Ни для кого не новость, что высота степени сжатия пропорциональна КПД двигателя. Исходя из этого факта, современные двигатели работают с высокими степенями сжатия. Наиболее подходящая форма для камеры сгорания – в данном случае, полусферическая – плавно преобразовывается в шаровой сегмент.

Перед конструкторами двигателя DOHC возникла задача: с одной стороны, нужно было сделать шарообразной камеру сгорания, с другой стороны, «шатер» необходимо сделать покатым, причем с углами, более скругленными.

Конструкторы пришли к итогу, что добиться этого можно исключительно при уменьшении угла между впускными и выпускными клапанами. Следовательно, получается, что конструкторы должны были добиться увеличения степени сжатия и, наоборот, уменьшения угла между клапанами.

Так как в двигателе DOHC на один цилиндр имеются четыре клапана, свеча в камере сгорания располагается в одном месте – в центре. Высота головки цилиндров увеличивается за счет длинных газовых каналов, а свеча оказывается на самом дне глубокого колодца. Воспользовавшись специальным ключом, можно произвести замену или вывернуть свечи зажигания.

Довольно значимый недостаток скрывался в схеме привода клапанов данного двигателя. Вначале, для того чтобы произвести регулировку клапанных зазоров, необходимо было вынимать валы, нарушать установку фаз газораспределения, а также подобрать нужную толщину регулировочных шайб между толкателем и кулачком. Потом нужно все это собрать заново, повторно замерить зазор, и если вы ошиблись с прокладками – делаем все сначала.

Все придуманные автоконструкторами регулировочные устройства только утяжеляли детали клапанного привода. Поэтому было решено использовать гидравлический компенсатор зазора (зазор подбирается в зависимости от того, холодный или горячий двигатель, а также изношено ли гнездо клапана).

Знаете ли Вы?Самым большим двигателем является судовой. Показатели одного из них следующие: диаметр цилиндра — 960мм, количество цилиндров – 14, объём одного цилиндра – 1820 л, мощность достигает 108920 л.с.

Двигатель ДВРВ работает по принципу гидравлического привода, который на сегодняшний день применяется на большинстве двигателей с клапанным механизмом. Гидропривод является своеобразной «гидравлической вставкой» между приводным двигателем и нагрузкой (может быть автомобиль или механизм) и осуществляет одинаковые с механической передачей (редуктор, кривошипно-шатунный механизм, ременная передача и т.д.) функции.

Гидропривод служит для преобразования механической характеристики приводного двигателя в соответствии с требованиями нагрузки, а именно, данный привод занимается преобразованием вида движения выходного звена мотора, его параметров, а также регулировкой, защитой от перегрузок и др. Это главная функция гидропривода.

Еще одной, не менее значимой функцией привода такого образца является передача мощности от приводного двигателя к рабочим органам автомобиля (к примеру, в одноковшовом экскаваторе — поступление мощности от двигателя внутреннего сгорания к ковшу или к гидродвигателям привода стрелы, к гидродвигателям поворота башни и т.п.).

Схема, по которой в гидроприводе передается мощность, следующая:

1. От приводного двигателя осуществляется передача вращающегося момента непосредственно на вал насоса, от которого рабочая жидкость получает энергию.

2. По гидролиниям, через регулирующую аппаратуру, в гидродвигатель поступает рабочая жидкость, там происходит преобразование гидравлической энергии в механическую.

3. Наконец, рабочая жидкость возвращается по гидролиниям либо в бак, либо к насосу.

3. История создания

Всемирно известный двигатель DOHC является «детищем» так называемой «банды четырех». Это группа креативных, опытных и стремительных изобретателей, которые являлись талантливыми инженерами компании Peugeot и очень любили погонять на дороге. Исходя из последнего, они решились разработать теоретическую часть автомобильного двигателя. На то время, когда обороты двигателя едва доходили до 2000, «банда четырех» задумалась над произведением быстрого и мощного, а также сверхэкономичного и сложного автомобильного двигателя, которого еще не видал автомобильный мир.

По идее Зуккарелли, была предложена основа устройства. Он был убежден, что замена некоторых конструктивных особенностей приведет к успеху весь проект. Таким образом, он предложил поместить каждый распределительный вал над клапанами. В результате, все ненужные элементы конструкции отпадают сами собой. А для того, чтобы обеспечить большую легкость клапанов, он предложил воспользоваться четырьмя легкими клапанами вместо двух, более тяжелых. Таким образом, данные новшества стали инновационными и позволили осуществить основные поставленные цели.

Интересно знать! Максимальная температура рабочего газа в камере сгорания может доходить до 2000оС! Каким образом там ничего не плавится? Все дело в том, что эти температурные показатели имеют циклический характер, а сам металл до такой температуры нагреваться не может, поэтому она не успевает передаваться в полной степени от газа к металлу.

4. Преимущества и недостатки системы ДВРВ

Разобравшись в том, что собой представляет двигатель ДВРВ, нам остается лишь рассмотреть основные недостатки и достоинства данного двигателя. Начнем с хорошего. Итак, система ДВРВ, которая имеет в своем составе два распределительных вала, считается более экономичной, так как топливная жидкость расходуется в меньшем количестве, а также более мощной (силовые показатели увеличиваются в несколько раз, а точнее – 10-20 лошадиных сил).

Несомненно, те, кто увлекаются быстрой ездой, не оценят по достоинству данный аспект, но для городского транспорта такой прирост мощностей двигателя станет довольно заметным и значительным.

Также к достоинствам двигателя DOHC можно отнести и практически бесшумный режим работы. В отличие от своих «сородичей», данные двигатели работают тихо и не причиняют никакого дискомфорта водителю.

А теперь о плохом. Главным недостатком системы ДВРВ является сложность ее конструкции, которая влияет на ремонтопригодность и регулировку узлов системы, которая распределяет газ. Это говорит о том, что стоимость производственных процессов, а также ремонтных работ такого двигателя будет намного выше по сравнению с другими двигателями. Двигатель ДВРВ работает исключительно при использовании дорогого, качественного синтетического масла. Данный факт, в первую очередь, относится к системам с гидрокомпенсаторами.

Подводя итоги, можно сказать, что двигатель с двойным распределительным валом DOHC является настоящим прорывом в наше время, так как позволяет на 30 процентов уменьшить расход топлива, причем без вреда мощностным показателям. Несомненно, обслуживание такого рода двигателя обойдется вам дорого, но все расходы могут легко компенсироваться экономичным использованием топлива и производительной работой двигателя.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

особенности, характеристики, надежность, болячки и ресурс  Добрый день, сегодня в статье мы рассмотрим отличительные особенности, технические характеристики, практичность, надежность, ремонтопригодность, регламент обслуживания и ресурс двигателя бензинового типа Киа/Хендай 1.6 DOHC, оснащенный топливной системой впрыска GDI моторной линейки «Gamma/Гамма» серии G4FD. Кроме того, узнаем, какие по мнению автовладельцев наиболее частые неисправности (поломки), заводские недоработки (болячки) и проблемы с неполадками свойственны для корейской силовой установки G4FD 1.6 Гамма, которая устанавливается на множество современных моделей компании Hyundai/Kia, на примере, Хендай Туссан/Акцент/ix35/i30/i40, а также Киа Спортейдж/Рио/Сид/Соул.

Бензиновый силовой 1.6 литровый агрегат серии G4FD разработанный корейским автоконцерном Киа/Хендай, по мнению автоспециалистов, является глубоко переработанным мотором, который перелицован с атмосферных версий двс Mitsubishi. Однако при всем при этом, созданный вариант двигателя, получивший в последствии заводской индекс G4FD, можно даже назвать более удачным и экономичным по сравнению с японским, который брался за основу при разработке. Двигатель 1.6 литра серии G4FD принадлежит моторной семейству «Gamma«, который можно встретить в моторном отсеке многих компактных легковых моделях и среднеразмерных паркетниках автоконцерна Киа/Хендай. Для справки отметим, что всемирная презентация обозреваемого двигателя 1.6 G4FD DOHC 16v была проведена в далеком 2008 году на международном автомобильном салоне в Женеве (Швейцария).

Рассматриваемая в статье силовая установка является первой в своем моторном семействе, которая получила, в какой-то степени прорывную для конца 2000-х годов систему впрыска топлива — GDI (прямой впрыск бензина непосредственно, направляемый в камеры цилиндров). Таким образом, главным отличием двигателя 1.6 G4FD от ранее рассмотренных 1.6 G4FC и 1.6 G4FG, является более экономичная топливная система GDI, обеспечивающая экономию бензина в среднем на 10-15%. На сегодняшний день 1.6 литровые моторы с непосредственным впрыском топлива производятся в Южной Корее и Словакии. Двигатель 1.6 G4FD настолько востребован, что изготавливается без существенных изменений в конструкции уже более 10 лет (с 2008 года по настоящее время). Первоначально данный мотор предназначался сугубо для европейского рынка, где установлены жесткие экологические требования к двс, но позже двигатель стали завозить, как в азиатские, североамериканские, так и в страны постсоветского пространства.
Каким образом устроен силовой агрегат G4FD 1.6 DOHC GDI?
Силовая установка серии G4FD 1.6 литра не обладает принципиальными отличиями в строении и конструкции по сравнению с аналогичными двс с системой GDI в своем сегменте среднеобъемных моторов. Кроме ярко выделяемой на общем фоне топливной системы с прямым впрыском, в целом же мотор, что ни есть типичный представитель массовых версий двигателей. Так, например, голова и блок цилиндров рассматриваемого силового агрегата изготавливаются из высокопрочного алюминия, а пластиковый коллектор имеет переменную длину. Кроме того, мотор оснащается системой DOHC с 2-мя распределительными валами на 16 клапанов и цепным приводом (однослойная цепь) механизма газораспределения с парой натяжителей. Двигатель также оснащается системой Dual CVVT с фазорегуляторами, расположенные на двух валах, а гидрокомпенсаторы конструкцией мотора не предусмотрены.

Технические параметры и отличительные особенности двс Киа/Хендай G4FD 1.6 GDI

Какой расход топлива имеет двигатель объемом 1.6 литра G4FD GDI?
На какие поколения моделей (годы выпуска) Киа/Хендай устанавливаются моторы 1.6 G4FD GDI?

Какими достоинствами и недостатками обладают двигатели G4FD 1.6 DOHC GDI линейки Gamma?

Какие частые проблемы, заводские болячки и поломки характерны для двигателя G4FD 1.6 GDI?

Чтобы составить список с самыми распространенными неполадками и недоработками силового агрегата G4FD 1.6 литра, мы обратились за помощью к популярным у автолюбителей порталам Drom.ru/Drive2.ru, где нашли множество отзывов автовладельцев на рассматриваемый двс. Все слабые стороны мотора мы условно свели в три основные группы поломок, которые наиболее часто возникают в процессе эксплуатации силовой установки серии G4FD.

1. Итак, к первой группе неприятностей, возникающих с мотором 1.6 G4FD, исходя из общего количества отзывов автовладельцев, можно отнести плавающие обороты двс на холостом ходу. Связано это, как правило, с сильным загрязнением впускного коллектора. Проблема зачастую решается прочисткой коллектора и дроссельных заслонок при помощи специальной автохимии (справочно: алгоритм действий по устранению неприятности можно легко найти на профильном сайте той или иной модели).

2. Ко второй группе массовых проблем относится свист под капотом на работающем силовом агрегате со стороны вспомогательного приводного ремня (в народе известный, как ремень генератора). Данная неприятность решается подтяжкой ремня или заменой натяжителя. В том случае, если автомобиль находится на гарантии, то проблема решается легко, быстро и бесплатно у официального дилера.

3. К третьей, довольно массовой проблеме мотора G4FD можно отнести частые течи технической смазки из-под пластиковой клапанной крышки. Как утверждает завод-изготовитель, автоконцерн Киа/Хендай, данная неприятность не является поломкой, это всего лишь конструктивная особенность двигателя. В целом же, автовладельцы пишут, что заводскую прокладку лучше менять на стороннюю, причем, как можно быстрей, хотя это не всегда до конца спасает от течей масла (зачастую течи смазки из-под крышки начинаются после 45-55 тысяч километров пробега).

Интервалы периодического обслуживания мотора Kia/Hyundai 1.6 G4FD DOHC GDI

Во сколько оценивается новый и поддержанный двигатель Kia/Hyundai серии G4FD 1.6 GDI Гамма?

Какие силовые установки других производителей можно отнести к аналогичным G4FD?

К аналогичным по конструкции и строению, относительно рассматриваемого двигателя G4FD 1.6 GDI от Киа/Хендай, относятся следующие версии моторов: Рено h5M, Шевроле F16D3, Опель Z16XE, Форд HXDA, Пежо EP6C, Дэу A16DMS, Тойота 3ZZ‑FE и ВАЗ 21126.

Видео: «Двигатель с системой впрыска GDI: особенности, принцип действия, плюсы и минусы»

Таким образом, корейский бензиновый атмосферный мотор Киа/Хендай серии G4FD 1.6 DOHC GDI по праву можно назвать достаточно практичным в обслуживании/ремонте, экономичным в соотношении с выдаваемой мощностью и в меру надежным в сравнении с другими силовыми агрегатами моторного семейства «Гамма». Ресурс двигателя G4FD, заявленный заводом-изготовителем до капремонта или замены составляет не менее 170-180 тысяч километров пробега. В действительности же, срок службы обозреваемой силовой установки зачастую может доходить до 230-250 тысяч километров пробега до серьезных поломок. Поэтому можно уверенно утверждать, что долговечность любого современного бензинового и дизельного двс, оснащенного турбиной или без нее, во многом зависит от правильной эксплуатации транспортного средства автовладельцем и периодичности обновления расходных деталей с техническими жидкостями.

БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ. ПОДПИСЫВАЙТЕСЬ НА НАШИ НОВОСТИ. ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

В чем разница между двигателями OHV, OHC, SOHC и DOHC?

Обновлено: 25 октября 2019 г.

Основное отличие заключается в размещении распределительного вала. OHV означает верхний клапан. Хотя почти все современные автомобильные двигатели имеют клапаны, расположенные в головке цилиндров, термин OHV используется для описания двигателя с толкателем, при этом распределительный вал размещен в блоке цилиндров. OHC означает верхний кулачок или распределительный вал установлен в головке цилиндров.SOHC означает одну верхнюю кулачок, а DOHC означает двойную верхнюю кулачок.

Какой из них лучше? Это всегда горячий аргумент. Поклонники мускул-каров будут ругаться старомодным толкателем, в то время как молодые автолюбители скажут, что ничто не сравнится с двойной камерой (DOHC). У каждого дизайна есть свои плюсы и минусы. Начнем со старого доброго пушрода:

OHV или двигатель Pushrod

OHV или анимация двигателя Pushrod

В двигателе OHV распределительный вал находится внутри блока, а клапаны управляются через подъемники, толкатели и коромысла.Этот механизм называется клапанной системой. Дизайн OHV успешно используется в течение многих лет. У большинства ранних американских автомобилей были двигатели OHV, и они все еще используются в грузовиках и спортивных автомобилях.

Недостатком конструкции OHV является то, что для работы клапанов требуется много движущихся компонентов. Каждый компонент добавляет вес. Это приводит к более высокой инерции клапанного механизма, что затрудняет контроль фаз газораспределения при более высоких оборотах.

Компоненты двигателя OHV

.

Это означает, что небольшой двигатель OHV не будет очень эффективным. Дизайн OHV больше подходит для больших двигателей V6 и V8; Вы не найдете двигатель OHV в современном компактном автомобиле.

Преимущества OHV-двигателя включают более низкую стоимость, более высокий крутящий момент на низких оборотах и ​​более компактные размеры. Например, Chevrolet Corvette Z06 2018 года на 4,4 дюйма короче седана Honda Civic 2018 года. Все же, благодаря его компактному 6,2-литровому OHV V8, Corvette Z06 может развивать скорость от 0 до 60 миль в час за 2.9 секунд Алюминиевый сверхмощный двигатель Corvette мощностью 650 л.с. OHV LT4 выдает безумный крутящий момент в 650 фунт-фут при 3600 об / мин. Двигатели OHV также известны своей прочностью и долговечностью. Нередко можно увидеть старые грузовики с двигателем OHV V8 с пробегом более 300 км.

Реклама — Продолжить чтение ниже

Расходы на техническое обслуживание тоже низкие. Типичный двигатель OHV имеет небольшую цепь привода ГРМ, которую не очень сложно заменить.
Примеры двигателей OHV:

1. Двигатель Chrysler Hemi 5.7L OHV V8
2. GM 6.2L LSA V8.

OHC или SOHC двигатель

SOHC движок анимации

OHC означает просто кулачок с верхним расположением, в то время как SOHC означает кулачок с одним верхним расположением или один кулачок.
В двигателе SOHC распределительный вал установлен в головке цилиндров, а клапаны управляются либо коромыслами, либо непосредственно через подъемники (как в этой анимации).Смотрите это фото двигателя Mitsubishi SOHC.

Преимущество конструкции OHC заключается в том, что клапаны управляются почти напрямую распределительным валом, что упрощает поддержание точного времени при более высоких оборотах. Также возможно установить три или четыре клапана на цилиндр.

Компоненты двигателя SOHC.

Honda успешно использует конструкцию SOHC в своих последних двигателях V6, в которых четыре клапана на цилиндр приводятся в действие одним распределительным валом.

Недостатком двигателя OHC является то, что для него требуется ремень ГРМ или цепь с натяжителем и другими соответствующими компонентами. Ремень ГРМ также должен регулярно заменяться. Цепь привода ГРМ длится дольше, но ее также, возможно, придется заменить, если она растянута. Другим недостатком является то, что более трудно реализовать переменную синхронизацию клапанов отдельно для выпускных и впускных клапанов; то, что может быть легко сделано в двигателе DOHC.

DOHC или Twin-Cam двигатель

DOHC анимация двигателя

DOHC означает двойной верхний кулачок.Конструкцию двигателя DOHC часто называют Twin Cam или Dual Cam. Большинство современных автомобилей имеют двигатель DOHC. Типичный двигатель DOHC имеет два распределительных вала и четыре клапана на цилиндр, как показано в этой анимации. Один распределительный вал управляет впускными клапанами, а другой распределительный вал управляет выпускными клапанами на противоположной стороне.

В двигателе DOHC распределительные валы могут быть установлены дальше друг от друга.

DOHC компоненты двигателя.

Это позволяет впускным клапанам находиться под большим углом к ​​выпускным клапанам, что обеспечивает более прямой поток воздуха через двигатель.Другими словами, двигатель DOHC может «дышать» лучше, что означает, что он может производить больше лошадиных сил из меньшего объема двигателя. Для сравнения: 5,0-литровый двигатель V8 DOHC Coyote с 4 клапанами на цилиндр Ford Mustang GT 2018 года выпуска рассчитан на 460 л.с. при 7000 об / мин. Двигатель V8 GM L86 объемом 6,2 литра OHV (pushrod) имеет два клапана на цилиндр и вырабатывает 420 лошадиных сил при 5600 об / мин.

Примеры двигателей DOHC:
1. Ford 3.5L EcoBoost V6 DOHC
2. Ford Mustang Boss 302 5.0L DOHC V8
3. Ford Mustang 5.2L V8 с наддувом
4. BMW S65 DOHC V8
5. Infiniti 3.0L VR30
6. Двигатель Mercedes-Benz Inline-6 ​​DOHC.

Такие технологии, как переменная синхронизация клапанов и переменный подъем клапанов, могут быть легко реализованы в двигателе DOHC на обоих распределительных валах, что еще больше повышает эффективность.

Недостатки двигателя DOHC включают больший размер и более сложную конструкцию с зубчатым ремнем или цепью и соответствующими компонентами. Ремень ГРМ необходимо заменять через рекомендуемые интервалы, что увеличивает затраты на техническое обслуживание.Замена цепи ГРМ необходима только в том случае, если она растянута или имеется другая связанная с этим проблема, но она может быть дорогой.

В настоящее время конструкция двигателя DOHC является наиболее экономичной, но старый двигатель OHV будет работать дольше в аналогичных условиях и дешевле в обслуживании.

,

SOHC против DOHC — Какой двигатель лучше?

SOHC или DOHC — путаница может раскрутить голову. Но, прежде чем двигаться дальше и прояснить свои сомнения, должно быть ясно, что у этих типов двигателей есть несколько плюсов и минусов, которые отличают их друг от друга.

И SOHC, и DOHC сумели привлечь внимание к своим превосходным характеристикам, когда дело доходит до эффективности двигателя. Но чтобы помочь вам выбрать лучше, мы перечислили некоторые факторы, которые помогут вам сделать лучший выбор, когда SOHC противDOHC под вопросом.

Определения SOHC И DOHC

Что такое двигатель SOHC?

SOHC означает с одним верхним кулачком (только один кулачковый шток управляет впускным и выпускным клапанами). Это означает, что в голове только один распределительный вал. Рядные двигатели будут иметь один распределительный вал. Плоский двигатель и V-образный двигатель будут иметь два распределительных вала, по одному на каждый цилиндр.

Что такое двигатель DOHC?

DOHC означает с двумя верхними кулачками или с двумя верхними кулачками (есть два кулачка, расположенных над головкой, управляющих различными впускными и выпускными клапанами).Это означает, что каждый заголовок имеет два распределительных вала. Следовательно, встроенный двигатель будет содержать 2 распределительных вала, поскольку он имеет только один заголовок. Плоский двигатель и V-образный двигатель будут содержать 4 распределительных вала, так как они имеют два коллектора. Двигатели DOHC обычно имеют 4 клапана. Один распределительный вал для впускных клапанов, а другой для выпускных клапанов.

SOHC против DOHC — какой из них делает лучший выбор?

Каждый тип имеет свои особенности, которые делают их уникальными и отличительными друг от друга.Давайте рассмотрим разницу в между SOHC и DOHC , чтобы помочь вам сделать лучший выбор.

1. Операция

SOHC — это просто один распределительный вал, регулирующий как впуск, так и выпуск газов, а DOHC — двойной распределительный вал, который имеет специальную настройку для впуска и выпуска газов. Это также означает, что DOHC имеет двойной впускной и выпускной клапаны по сравнению с SOHC. Таким образом, это обеспечивает более холодный двигатель с равным распределением операций, что, в свою очередь, приводит к плавной, бесшумной и эффективной поездке.

2. Время газораспределения

Клапаны активируют работу двигателя. И время впуска и выпуска газов зависит от формы и угла расположения распределительного вала. Когда необходимо оптимизировать этот процесс дыхания, требуется регулировка фаз газораспределения, что, в свою очередь, также увеличивает максимальную достигнутую мощность. Известно, что конструкции SOHC имеют меньший контроль над синхронизацией клапанов по сравнению с DOHC, благодаря наличию единственного распределительного вала, что делает DOHC более гибким с точки зрения настройки.

СМОТРЕТЬ БОЛЬШЕ:

3. Топливная эффективность

Как обсуждалось, DOHC имеет двойную настройку клапанов на голову. Это, в свою очередь, подразумевает, что потребляется больше энергии благодаря усиленному управлению клапанами. И чем больше мощность, тем больше расход топлива. Таким образом, если говорить в терминах эффективности расхода топлива SOHC и DOHC , SOHC более экономичен. Но следует знать, что именно навыки водителя и конструкция двигателя позволяют двигателю DOHC отражать эффективность использования топлива.Вы можете найти советы по техническому обслуживанию, которые помогут вам научиться правильно управлять эффективностью двигателя.

Топливная эффективность SOHC и DOHC

4. Цена

Когда вам приходит в голову вопрос «Что такое SOHC», просто знайте, что он имеет один вращающийся цилиндрический стержень, который регулирует подачу и выход газов. Это требует доступности по сравнению с DOHC, который имеет отличную настройку как для входящих, так и для исходящих газов. DOHC имеет двойные клапаны по сравнению с SOHC, что делает его менее сложной конструкцией и, следовательно, дешевле, чем его аналог.

SOHC против DOHC — что разумно?

Заключение

Изучив перспективы двух типов двигателей, вы должны получить более четкое представление о SOHC против DOHC . Кроме того, следует знать, что как SOHC, так и DOHC имеют свои преимущества и недостатки, но когда дело доходит до выбора лучшего варианта с учетом тенденций рынка, это, несомненно, будет DOHC.
>> В поисках качественного подержанного автомобиля из Японии, нажмите здесь <<

,
