Схема Газель Бизнес

Схема соединений передней проводки Газель бизнес

1 – фара правая

2 – стартер

3 – аккумулятор

4 – блок предохранителей в моторном отсеке

5 – генератор

6 – фара левая

7 – очиститель лобового стекла(моторчик дворников)

8 – колодка соединения со жгутом проводов очистителя лобового стекла

9 – Освещение моторного отсека(подкапотная лампа)

10,16 – звуковой сигнал

11 –насос омывателя лобового стекла

12,14 –колодки соединения со жгутом проводов антиблокировочной(АВS) системы тормозов

13 – датчик уровня тормозной жидкости

15 – реле стартера

17 – кран отопителя

18 – колодка соединения со жгутом проводов крана отопителя

19 – насос дополнительного отопителя

20,21,22 – колодки соединения со жгутом проводов системы управления двигателем

23,24 – колодки соединения с задним жгутом проводов

25,26 – колодки соединения со жгутом проводов панели приборов

27 – колодка соединения (не используется)

Схема соединений проводов управления двигателем

1 – клапан продувки адсорбера

2 – датчик положения дроссельной заслонки

3 – датчик температуры охлаждающей жидкости

4 – муфта вентилятора

5 – регулятор холостого хода

6 – клемма D генератора

7 – датчик сигнализатора аварийного давления масла

8 – катушка зажигания

9 – свечи зажигания

10 – датчик абсолютного давления и температуры воздуха на впуске

11 – датчик фаз

12 – датчик положения коленчатого вала

13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода

14 – управляющий датчик концентрации кислорода

15 – датчик неровной дороги

16 – датчик детонации

17 – колодка соединения со жгутом проводов форсунок

18 – форсунки

19 –реле муфты вентилятора

20 – главное реле

21 – реле топливного насоса

22, 23, 24 – колодки соединения с передним жгутом проводов

25 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода

26 – диагностический датчик концентрации кислорода

27 – электронный блок управления двигателем (контроллер) МИКАС М10.3

Схема соединений проводов панели приборов

схема 1

1, 2 – колодки соединения (не используются)

3, 4 – колодки соединения с передним жгутом проводов

5 – переключатель вентилятора дополнительного отопителя

6 – правый подрулевой переключатель;

7 – выключатель звукового сигнала

8 – спиральный кабель

9 – реле поворотов

10 – левый подрулевой переключатель

11 – колодка соединения со жгутом проводов выключателя зажигания

12 – выключатель зажигания

13 – колодка соединения с правым нижним динамиком

14 – колодка соединения с правым подрулевым переключателем

15 – колодка соединения со жгутом проводов «массы»;

16 – колодка соединения с левым нижним динамиком

схема 2

17 – правое наружное зеркало заднего вида

18 – колодка соединения со жгутом проводов правой передней двери

19 – колодка соединения со жгутом проводов наружного зеркала заднего вида

20 – колодка соединения с верхним жгутом проводов салона

21, 22 – колодки соединения с верхними динамиками

23 – плафон освещения подножки

24 – колодка соединения с нижним жгутом проводов салона

25 – вентилятор дополнительного отопителя

26 – дополнительный резистор (0,85 Ом, 35 Вт)

27 – выключатель света заднего хода

28 – датчик скорости

29 – выключатель сигнализатора включения стояночного тормоза

30 – колодка соединения со жгутом проводов левой двери

31 – колодка соединения со жгутом проводов наружного зеркала заднего вида

32 – левое наружное зеркало заднего вида

33 – правый плафон освещения салона

34 – передний плафон освещения салона

35, 36 – левые плафоны освещения салона

37 – монтажный блок предохранителей и реле в салоне

38 – реле обогрева зеркал

39 – реле ближнего света

схема 3

40 – реле дальнего света

41 – реле звукового сигнала

42 – реле насоса отопителя

43 – реле стеклоочистителя (реле дворников)

45 – предохранители

46 – блок управления освещением

47 – блок управления системой отопления и вентиляции

48 – комбинация приборов

49 – микромоторедуктор (ММР) привода заслонок обдува стекол и зоны ног

50 – ММР привода заслонок дефлекторов панели приборов

51 – ММР привода центральной заслонки

52 – ММР привода заслонок рециркуляции

53 – розетка

54 – прикуриватель

55 – вентилятор печки(отопителя)

56 – электронный регулятор частоты вращения вентилятора печки(отопителя)

57 – подсветка бардачка

58 – выключатель подсветки бардачка

59 – выключатель освещения салона

60 – датчик положения педали тормоза и выключатель сигналов торможения

61, 62 – колодки подключения к головному устройству звуковоспроизведения

63 – колодка соединения (не используется)

64 – колодка соединения с удлинителем

65 – колодка соединения

Схема ABS антиблокировочной системы тормозов

1 – колодка соединения с передним жгутом проводов

2 – колодка диагностики системы ABS

3 – колодка соединения со жгутом питания системы ABS

4 – датчик скорости вращения правого переднего колеса

5 – датчик скорости вращения правого заднего колеса

6 – датчик скорости вращения левого переднего колеса

7 – датчик скорости вращения левого заднего колеса

8 – электронный блок управления ABS

Схема соединений заднего жгута проводов

1, 2 – колодка соединения с передним жгутом проводов

3 – топливный модуль

4 – колодка соединения со жгутом проводов заднего правого фонаря

5 – колодка соединения со жгутом проводов заднего левого фонаря

6 – задний правый фонарь

7 – задний левый фонарь

8 – фонари освещения номерного знака

Источник: http://avtotrans-m.ru

Схема соединений жгута проводов системы управления двигателем ГАЗель Бизнес.

Схема соединений жгута проводов системы управления двигателем.

1 – клапан продувки адсорбера; 2 – датчик положения дроссельной заслонки; 3 – датчик температуры охлаждающей жидкости; 4 – муфта вентилятора; 5 – регулятор холостого хода; 6 – клемма D генератора; 7 – датчик сигнализатора аварийного давления масла; 8 – катушка зажигания; 9 – свечи зажигания; 10 – датчик абсолютного давления и температуры воздуха на впуске; 11 – датчик фаз; 12 – датчик положения коленчатого вала; 13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода; 14 – управляющий датчик концентрации кислорода;

15 – датчик неровной дороги; 16 – датчик детонации; 17 – колодка соединения со жгутом проводов форсунок; 18 – форсунки; 19 – реле муфты вентилятора; 20 – главное реле; 21 – реле топливного насоса; 22, 23, 24 – колодки соединения с передним жгутом
проводов; 25 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода; 26 – диагностический датчик концентрации кислорода; 27 – электронный блок управления двигателем (контроллер) МИКАС М10.3.

Поделиться ссылкой:

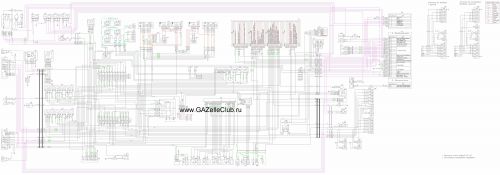

Схема электрическая принципиальная автомобиля ГАЗель-Бизнес CNG (сжатый газ).

Схема электрическая принципиальная.

Исполнение для полноприводных микроавтобусов и фургонов.

Исполнение для автомобилей с АБС тормозов.

Неуказанные сечения проводов 0,75 мм2.

*Дополнительно устанавливаемое оборудование.

А9 – топливный модуль; А12 – модуль управления светом; В5 – датчик сигнализатора аварийного падения уровня тормозной жидкости; В12 – датчик указателя уровня топлива; В17 – датчик педали акселератора; В46 – датчик скорости; D7 – блок управления антиблокировочной системой тормозов; D21 – пульт управления отопительно-вентиляционной установкой; D29 – блок управления блокировкой дверей; D30 – блок регулировки скорости вентилятора отопителя; Е1 – фара головного света левая; Е2 – фара головного света правая; Е3 – фара противотуманная левая; Е4 – фара противотуманная правая;

Е16 – плафон кабины; Е18 – плафон кузова; Е20, Е21 – плафоны салона правые; Е27 – фонарь задний левый; Е28 – фонарь задний правый; Е30, Е64 – фонари освещения номерного знака; Е31 – фонарь противотуманный задний; Е35 – фонарь подкапотный; Е59 – прикуриватель; Е60, Е61 – плафоны салона левые; Е63 – плафон освещения подножки; Е65 – плафон второго ряда сидений; Е71 – плафон освещения вещевого ящика; F41 – блок предохранителей силовой; F42 – верхний ряд предохранителей; F43 – нижний ряд предохранителей; F44 – дополнительные предохранители; G1 – генератор; G2 – аккумуляторная батарея; Н1, Н2 – сигналы звуковые; Н62 – лампа габаритного света правая; Н63 – лампа габаритного света левая; Н70 – лампа противотуманная задняя правая; Н71 – лампа противотуманная задняя левая; Н72 – лампа света заднего хода правая; Н73 – лампа света заднего хода левая; Н74 – лампа сигнала торможения правая; Н75 – лампа сигнала торможения левая; Н76 – лампа габаритного света заднего правая; Н77 – лампа габаритного света заднего левая; Н78 – лампа указателя поворота заднего правая; Н79 – лампа указателя поворота заднего левая; Н98 – лампа ближнего света правая; Н99 – лампа ближнего света левая; Н100 – лампа дальнего света правая; Н101 – лампа дальнего света левая; Н102 – лампа указателя поворота переднего правая; Н103 – лампа указателя поворота переднего левая; Н114, Н115 – громкоговорители передние; Н116, Н117 – громкоговорители задние; К1 – реле стартера; К3 – реле управления стеклоочистителем; К6 – реле отопителей; К7 – реле сигналов; К9 – реле топливного насоса; К12 – прерыватель указателей поворотов; К18 – реле дальнего света; К19 – реле ближнего света; К20 – реле противотуманных фар; К21 – реле подогрева зеркал; К36 – реле электромагнитной муфты вентилятора; К46 – главное реле; К80 – реле электронасоса отопителя; М1 – стартер; М2 – электродвигатель отопителя; М4 – электродвигатель стеклоочистителя; М5 – электродвигатель стеклоомывателя; М6 – топливный насос; М8 – электронасос дополнительного отопителя; М20 – электродвигатель дополнительного отопителя; М24 – электропривод правого зеркала; М25 – электропривод левого зеркала; М27 – моторедуктор левого стеклоподъемника; М28 – моторедуктор правого стеклоподъемника; М34 – моторедуктор рециркуляции; М35 – моторедуктор «стекло-грудь»; М36 – моторедуктор «тепло-холод»; М38 – электропривод корректора фар правый; М39 – электропривод корректора фар левый; М42 – моторедуктор «стекло-ноги»; М43 – электрокран отопителя; М50 – моторедуктор блокировки левой двери; М51 – моторедуктор блокировки правой двери; Р2 – комбинация приборов; R23, R24 – элементы обогрева зеркал; S1 – выключатель зажигания; S9 – переключатель указателей поворотов и света фар; S12 – переключатель стеклоочистителя; S29 – выключатель света заднего хода; S30 – выключатель сигнала торможения; S31 – выключатель сигнализатора блокировки межосевого дифференциала; S36 – выключатель звуковых сигналов; S40 – переключатель вида топлива; S50 – переключатель положения зеркал; S52 – выключатель сигнализатора стояночного тормоза; S60 – выключатель плафона освещения вещевого ящика; S62 – выключатель плафонов освещения; S73 – переключатель электродвигателя дополнительного отопителя; S81 – переключатель электростеклоподъемника левой двери; S82, S83 – переключатели электростеклоподъемника правой двери; S136 – датчик положения педали сцепления; S137 – кнопка переключения каналов магнитолы; S138 – кнопка регулирования громкости магнитолы; U2 – магнитола; VD9 – повторитель указателя поворота левый; VD10 – повторитель указателя поворота правый; Х1 – розетка; Х51 – колодка диагностики; Х56 – многофункциональное токосъемное устройство.

Цвета проводов:

Б – белый; Г – голубой; Ж – жёлтый; З – зелёный; К – красный; Кч – коричневый; О – Оранжевый; Р – розовый; С – серый; Ф – фиолетовый; Ч – чёрный.

Поделиться ссылкой:

Схема электрическая автомобилея ГАЗель, Соболь с Cummins

Схема электрическая принципиальная автомобильная: А5 — блок управления двигателем; А8 — догреватель; А12 — модуль управления светотехникой; В3 — датчик наличия воды в топливном фильтре; В5 — датчик сигнализатора аварийного падения уровня тормозной жидкости; В7 — датчик температуры охлаждающей жидкости; В12 — датчик указателя уровня топлива; В17 — датчик положения педали газа; В46 — датчик скорости; D7 — блок управления антиблокировочной системой тормозов; D21 — пульт управления отопительно-вентиляционной установкой; D30 — блок регулировки скорости вентилятора отопителя; Е1 — фара головного света левая; Е2 — фара головного света правая; Е3 — фара противотуманная левая; Е4 — фара противотуманная правая; Е16 — плафон кабины; Е18 — плафон кузова; Е20, Е21 — плафоны салона правые; Е23 — свеча подогревателя двигателя; Е25 — подогреватель топлива в фильтре; Е27 — фонарь задний левый; Е28 — фонарь задний правый; Е30, Е64 — фонари освещения номерного знака; Е31 — фонарь противотуманный задний; Е35 — фонарь подкапотный; Е37, Е38, Е39, Е40 — дополнительные габаритные фонари; Е59 — прикуриватель; Е60, Е61 — плафоны салона левые; Е63 — плафон освещения подножки; Е65 — плафон второго ряда сидений; Е71 — плафон освещения вещевого ящика; F41 — блок предохранителей силовой; F42 — верхний ряд предохранителей; F43 — нижний ряд предохранителей; F44 — дополнительные предохранители; G1 — генератор; G2 — аккумуляторная батарея; Н1,Н2 — сигналы звуковые; Н62 — лампа габаритного света правая; Н63 — лампа габаритного света левая; Н70 — лампа противотуманная задняя правая; Н71 — лампа противотуманная задняя левая; Н72 — лампа света заднего хода правая; Н73 — лампа света заднего хода левая; Н74 — лампа сигнала торможения правая; Н75 — лампа сигнала торможения левая; Н76 — лампа габаритного света заднего правая; Н77 — лампа габаритного света заднего левая; Н78 — лампа указателя поворота заднего правая; Н79 — лампа указателя поворота заднего левая; Н98 — лампа ближнего света правая; Н99 — лампа ближнего света левая; Н100 — лампа дальнего света правая; Н101 — лампа дальнего света левая; Н102 — лампа указателя поворота переднего правая; Н103 — лампа указателя поворота переднего левая; Н114, Н115 — громкоговорители передние; Н116, Н117 — громкоговорители задние; К1 — реле стартера; К3 — реле управления стеклоочистителем; К5 — реле блокировки стартера; К7 — реле сигналов; К10 — реле догревателя; К12 — прерыватель указателей поворотов; К18 — реле дальнего света; К19 — реле ближнего света; К20 — реле противотуманных фар; К21 — реле подогрева зеркал; К42 — реле подогрева топлива в фильтре; К64 — реле свечи подогревателя двигателя; К80 — реле электронасоса отопителя; М1 — стартер4 М2 — электродвигатель отопителя; М4 — электродвигатель стеклоочистителя; М5 — электродвигатель стеклоомывателя; М6 — топливный насос догревателя; М8 — электронасос дополнительного отопителя; М20 — электродвигатель дополнительного отопителя; М24 — электропривод правого зеркала; М25 — электропривод левого зеркала; М27 — моторедуктор левого стеклоподъемника; М28 — моторедуктор правого стеклоподъемника; М34 — моторедуктор рециркуляции; М35 — моторедуктор «стекло-грудь»; М36 — моторедуктор «тепло-холод»; М38 — электропривод корректора фар правый; М39 — электропривод корректора фар левый; М42 — моторедуктор «стекло-ноги»; М43 — электрокран отопителя; Р2 — комбинация приборов; R23, R24 — элементы обогрева зеркал; S1 — выключатель зажигания; S9 — переключатель указателей поворотов и света фар; S12 — переключатель стеклоочистителя; S29 — выключатель света заднего хода; S30 — выключатель сигнала торможения; S31 — выключатель сигнализатора блокировки межосевого дифференциала; S36 — выключатель звуковых сигналов; S44 — выключатель догревателя; S50 — переключатель положения зеркал; S52 — выключатель сигнализатора стояночного тормоза; S60 — выключатель плафона освещения вещевого ящика; S62 — выключатель плафонов освещения; S73 — переключатель электродвигателя дополнительного отопителя; S81 — переключатель электростеклоподъемника левой двери; S82,S83 — переключатели электростеклоподъемника правой двери; S136 — датчик положения педали сцепления; S137 — кнопка переключения каналов магнитолы; S138 — кнопка регулирования громкости магнитолы; U2 — магнитола; VD9 — повторитель указателя поворота левый; VD10 — повторитель указателя поворота правый; Х1 — розетка; Х51 — колодка диагностики; Х56 — многофункциональное токосъемное устройство.

Электросхемы — Клуб Газелистов России

Схема управления двигателем с блоком управления микас 12 на автомобиля семейства ГАЗель Некст

Схема управления двигателем ЗМЗ 40524 ЕВРО3

Схемы, звуковые сигналы, прикуриватель розетка, магнитола, обогрев сидения водителя, блокируемый дифференциал для автомобиля ГАЗель Некст

Схемы электростеклоподемники, электропривод и обогрев зеркал, стеклоочиститель ГАЗель Некст

Схема комбинации приборов, центрального замка, плафона освещения водителя ГАЗель Некст

Схема системы отопления и предпускового подогревателя газель некст

Схема наружного освещения для автомобиля семейства Газель Некст A21R23

Схема Выключатель приборов и стартера, блок реле и предохранителей в салоне Газель Некст A21R23

Схема блок реле и предохранителей по капотом для автомобиля Газель Некст A21R23 и его модификаций

Схема электрическая принципиальная управления двигателем автомобиля ГАЗель Next

Схема электрическая принципиальная автомобилей семейств ГАЗель, Соболь с двигателем Cummins isf 2.8

Схема электрическая АБС 8.1 тормозов автомобиля Соболь-Бизнес 4х2 с двигателем Cummins от 07.11

Схема электрическая принципиальная автомобиля ГАЗель с двигателем УМЗ с ГБО Евро-4 сжиженный газ

Схема электрическая принципиальная управления двигателем ГАЗель с УМЗ с ГБО Евро-4 сжиженный газ.

Схема электрическая принципиальная автомобиля Соболь Бизнес 4х4 с двигателем Cummins.

Схема электрическая принципиальная автомобиля ГАЗель-Бизнес 4х4 с двигателем Cummins.

Схема электрическая управления двигателем автомобилем ГАЗель, Соболь с двигателем Cummins Евро-4

Схема электрическая принципиальная для автомобиля Соболь-Бизнес 4х2 с двигателем Cummins от 07.11

Схема электрическая принципиальная управления двигателем ГАЗ-2705 и ГАЗ-3221 (4х2) с двигателем УМЗ Евро-3 от 10.2011г

Схема электрическая принципиальная для автомобилей семейства Газель Бизнес с двигателем УМЗ-4216 Евро-3 от 20.01.10

Электрическая схема системы управления двигателем УМЗ-4216 Евро-3 автомобилей семейства ГАЗель от14.01.08

Схема электрическая принципиальная для автомобилей Газель, Соболь с двигателем ЗМЗ-40524 Евро-3 от 27.02.08

Электрическая схема системы управления двигателем Chrysler(Евро-3) автомобилей семейства ГАЗель от 14.01.08

Схема электрическая принципиальная для автомобилей ГАЗель ГАЗ-2705 с дв. ЗМЗ-4063. 07.09.07

Схема электрическая принципиальная для автомобилей Газель Соболь с двигателем ЗМЗ-4062 от 12.10.06

Схема электропроводки Газель Бизнес – разбираемся в особенностях • DRIVER’S TALK

Содержание статьи:

Автопарк грузового малотоннажного коммерческого транспорта в России достаточно большой, а доля автомобилей Газель в 1,5 миллиона единиц обеспечивает ГАЗу звание самого массового производителя данного сегмента. По статистике, среди всех моделей преобладают модификации семейства ГАЗ-3302, как бортовые, так и спецкузова на шасси.

На фото — Газель «Предсерийная» 1994 года. До конвейерного производства еще 6 лет

Секрет популярности

Справочно: На фото вверху изображен демонстрационный образец Газели 3302, который подготовили для показа «высокому начальству». У данного авто красным выкрашена даже рама, а все навесные детали и колесные диски хромированы. Расчет себя оправдал – модели дали «зеленый цвет».

В феврале 2010 года на российский рынок выпустили модернизированную модель, которая получила «ГАЗель-Бизнес». Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм.

Бортовые версии пришлись по душе многим российским предпринимателям

Например:

Рулевой механизм ZF вместе с гидроусилителем;
Сцепление и амортизаторы Sachs;
Главный тормозной цилиндр Boschи вакуумный усилитель тормозов;
Бампера от компании Magna;
Панель приборов от EDAG;
Модернизированный под Евро 3 силовой агрегат УМЗ 4216;
Доработанные и улучшенные генератор и стартер.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №1

Машина выигрывала у конкурентов благодаря:

простоте эксплуатации;
доступности запчастей;
возможности ремонта и обслуживания своими руками.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №2

Обратите внимание! Последний пункт особенно важен, поскольку подавляющее большинство Газель-Бизнес эксплуатируется не крупными АТП и транспортными компаниями, а частными владельцами. Это малый и средний бизнес, привыкший во всем полагаться на собственные силы.

Более подробно об изменениях в комплектации и комплектующих рассказывается на видео в этой статье:

Особенности электрооборудования

Первое, в чем нуждается владелец – это схема электропроводки Газель 3302, поскольку в суровых условиях отечественного климата отказы электрооборудования не являются чем-то невозможным. И задача заключается в быстром поиске и устранении причины поломки.

На фото – первая часть оригинальной схемы

А электропроводка Газель 3302 отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Причин тому несколько, но чаще всего – это покупка автомобилей с пробегом, когда о заводском руководстве по обслуживанию Газель Бизнес просто забывают.

На фото – вторая часть оригинальной схемы

Стартер

К примеру:

Качественный пуск двигателя напрямую зависит от технически исправного стартера. И его не только нужно уметь демонтировать с автомобиля в случае отказа, но и быстро отремонтировать, зная все особенности и нюансы ее работы.
А для этого также нужно понимать, как устроена электропроводка на Газель 3302, и какие проблемные зоны следует осматривать в первую очередь.

Пошаговая инструкция по ремонту и демонтажу стартера Газели

Генератор

Работу всех электронных компонентов в движении автомобиля обеспечивает трехфазный генератор переменного тока 3282.377. И в первую очередь проводка Газель Бизнес ориентирована на его параметры.

Табличные данные электрооборудования ГАЗель Бизнес

Резюме

Подытоживая опыт эксплуатации Газели Бизнес за последние 4 года, прошедшие с запуска модели в серийное производство, следует сказать, что автомобиль получился более надежным и функциональным. Именно этим и обусловлена его популярность на постсоветском пространстве. Надеемся, что представленная в статье схема проводки Газель Бизнес поможет вам в обслуживании автомобиля.

Схемы электрооборудования Газель NEXT, схема системы управления

На автомобиле Газель NEXT с двигателем Cummins ISF2.8 применяют электрооборудование постоянного тока номинальным напряжением 12 В. Схема электрооборудования Газель NEXT выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом («массой»), который выполняет функцию второго провода.

Схемы электрооборудования Газель NEXT с двигателем Cummins ISF2.8, схема системы управления двигателем, диагностика неисправностей бортового электрооборудования.

Питание потребителей электрооборудования Газель NEXT осуществляется от аккумуляторной батареи (при неработающем двигателе) и генератора (при работающем двигателе). Для коммутации основных цепей автомобиля служит комбинированный выключатель приборов и стартера (замок зажигания), состоящий из контактной части и механического противоугонного устройства с замком.

Электрические цепи автомобиля, потребляющие большой ток защищены плавкими вставками. Вставки установлены в общем блоке (БПР-4.10), закрепленном в моторном отсеке с правой стороны. Кроме того, все слаботочные цепи питания электрооборудования защищены собственными плавкими предохранителями.

В салоне монтажный блок реле и предохранителей установлен под нижним декоративным щитком панели приборов. В моторном отсеке монтажный блок реле и предохранителей установлен на надставке щита передка с левой стороны.

Любые работы с электрооборудованием автомобиля проводите только при отключенной аккумуляторной батарее. Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании. При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования Газель NEXT.

Электрическая схема системы управления двигателем Cummins ISF2.8 на Газель NEXT.

Электрическая схема модуля управления светотехникой МУС 144.3769 и МУС 145.3769 на Газель NEXT.

Схема электрическая цепей блок-фары Газель NEXT.

Лампы, применяемые на автомобиле Газель NEXT.

— Ближний/дальний свет фар: Н4, 55/60 Вт
— Габаритные огни: W5W, 5 Вт
— Указатели поворота: PY21W, 21 Вт
— Дневной ходовой огонь: P21W, 21 Вт
— Противотуманная фара: Н11, 55 Вт
— Боковой указатель поворота: PY21W, 21 Вт
— Плафон освещения кабины: C10W, 10 Вт
— Задний указатель поворота: P21W, 21 Вт
— Задние габаритные огни: R5W, 5 Вт
— Задний стоп-сигнал: P21W, 21 Вт
— Задний противотуманный свет: P21W, 21 Вт
— Свет заднего хода: P21W, 21 Вт
— Контрольная лампа выключателя аварийной сигнализации: А12-1.2, 1,2 Вт
— Фонари освещения номерного знака: W5W, 5 Вт
— Освещение прикуривателя и розетки: А12-1.2, 1,2 Вт

Электрическая и принципиальная схема блока управления системой блокировки замков дверей Газель NEXT.

Электрическая и принципиальная схема левого подрулевого переключателя Газель NEXT.

Схема электрическая и принципиальная указателя поворота и аварийной сигнализации Газель NEXT.

Электрическая и принципиальная схема предпускового подогревателя Газель NEXT.

Электрическая и принципиальная схема очистителя и омывателя ветрового стекла Газель NEXT.

Диагностика неисправностей бортового электрооборудования Газель NEXT.

В состав типичной электрической цепи могут входить:

— Основной электрический элемент.
— Различные выключатели.
— Реле.
— Электромоторы.
— Предохранители
— Плавкие вставки или прерыватели цепи, относящиеся к данному элементу.
— Проводка и контактные разъемы, служащие для соединения основного элемента с аккумуляторной батареей и «массой» кузова.

Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цели, внимательно изучите соответствующую схему, чтобы как можно более четко представить себе ее функциональное назначение. Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того же контура.

При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной отказа является перегорание соответствующего предохранителя либо нарушение контакта с «массой». Разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления.

Отказы электрооборудования Газель NEXT зачастую объясняются простейшими причинами, такими как:

— Коррозия контактов разъемов.
— Выход из строя предохранителя.
— Перегорание плавкой вставки.
— Повреждение реле.

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов. В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят:

— Тестер электрических цепей или вольтметр. Можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов.
— Индикатор обрыва цепи (пробник), включающий лампу, собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил». Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Проверка наличия напряжения питания в цепях электрооборудования Газель NEXT.

Проверки наличия напряжения питания в цепях электрооборудования Газель NEXT проводятся в случае нарушения электрической цепи. Подключите один из проводов тестера электрических цепей к клемме «минус» аккумуляторной батареи либо обеспечьте хороший контакт с кузовом автомобиля. Другой провод тестера подсоедините к контакту разъема проверяемой цепи, предпочтительно ближайшему к аккумуляторной батарее или предохранителю.

Если контрольная лампа тестера загорается, напряжение питания на данном отрезке цепи есть, что подтверждает исправность цепи между данной точкой цепи и аккумуляторной батареей. Действуя таким же образом, исследуйте остальную часть цепи.

Обнаружение нарушения напряжения питания свидетельствует о наличии неисправности между данной точкой цепи и последней из проверенных ранее (где было напряжение питания). В большинстве случаев причина отказа заключается в ослаблении контактных разъемов и повреждении самих контактов (окисление).

Поиски места короткого замыкания в цепях электрооборудования Газель NEXT.

Одним из методов поиска короткого замыкания в цепях электрооборудования Газель NEXT является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра. Напряжение в цепи должно отсутствовать.

Подергайте проводку, наблюдая за лампой-пробником. Если лампа начнет мигать, где-то в данном жгуте проводов есть замыкание на «массу». Возможно, вызванное перетиранием изоляции проводов. Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с «массой» в цепях электрооборудования Газель NEXT.

Отсоедините аккумуляторную батарею и подсоедините к точке с заведомо хорошим контактом с «массой» один из проводов лампы-пробника, имеющей автономный источник питания. Другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с «массой» в порядке (и наоборот).

Предварительно необходимо проверить работоспособность лампы-пробника, подключив ее провода непосредственно к клеммам аккумуляторной батареи. Лампа должна загореться. Номинальное напряжение автономного источника питания тестера должно быть 12 В, а мощность лампы — не менее 21 Вт.

Проверка на отсутствие обрыва в цепях электрооборудования Газель NEXT.

Проводится для обнаружения обрывов электрической цепи в цепях электрооборудования Газель NEXT. После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания. Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет.

Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва. Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение «ВКЛ» лампа пробника должна загораться.

Локализация места обрыва в цепях электрооборудования Газель NEXT.

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как бывает тяжело визуально проверить клеммы на появление коррозии или нарушение качества их контакта из-за ограниченного доступа к ним. Обычно клеммы закрыты корпусом контактного разъема.

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта. Не забывайте об этом при попытках локализации причины отказа цепи, подозреваемой в наличии обрыва. Не стабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей электрооборудования Газель NEXT не представляет собой трудную задачу при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и т.п.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через «массу» (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования Газель NEXT, могут быть вызваны прекращением подачи на них электрического тока от аккумуляторной батареи или возврата тока в батарею.
