Обзор типов электростеклоподъемников | Стеклоподъем.РФ

Стеклоподъемники с электрическим приводом создают определенные удобства для водителя и пассажиров. Если таких устройств нет в заводской комплектации автомобиля, то их можно поставить дополнительно.

Сте­к­ло­подъ­ем­ни­ки пред­на­зна­че­ны для пе­ре­ме­ще­ния и удер­жа­ния в край­них или лю­бых про­ме­жу­точ­ных по­ло­же­ни­ях опу­ск­ных сте­кол. В свя­зи с боль­шим раз­но­об­ра­зи­ем две­рей ав­то­мо­би­лей но­мен­к­ла­ту­ра сте­к­ло­подъ­ем­ни­ков со­ста­в­ля­ет де­сят­ки на­име­но­ва­ний. Для пра­вых, ле­вых, пе­ред­них и зад­них две­рей од­но­го и то­го же ав­то­мо­би­ля кон­ст­рук­ция их де­та­лей раз­лич­на.

Кон­ст­рук­ции сте­к­ло­подъ­ем­ни­ков

Роль на­пра­в­ля­ю­щих сте­к­ла для всех кон­ст­рук­ций сте­к­ло­подъ­ем­ни­ков вы­пол­ня­ют:
же­лоб­ки на вну­т­рен­них сто­ро­нах ра­мок две­рей, удер­жи­ва­ю­щие сте­к­ло за его бо­ко­вые кром­ки;
спе­ци­аль­ные рель­сы, не­под­виж­но за­кре­п­лен­ные в кор­пу­се две­ри, по ко­то­рым сколь­зят ус­та­но­в­лен­ные на ниж­ней кром­ке сте­к­ла пол­зу­ны.

Пе­ре­ме­ще­ние вверх ог­ра­ни­чи­ва­ет уп­лот­ни­тель ок­на, вниз — ре­зи­но­вый демп­фер.
Сте­к­ло­подъ­ем­ни­ки вклю­ча­ют в се­бя два ос­нов­ных уз­ла: при­вод и ме­ха­низм подъ­е­ма сте­к­ла.
При­вод со­з­да­ет кру­тя­щий мо­мент, до­с­та­точ­ный для пе­ре­ме­ще­ния сте­к­ла.

Он мо­жет быть:
ме­ха­ни­че­ским, со­сто­я­щим из ру­ко­ят­ки и па­ры пря­мо­зу­бых ше­с­те­рен для уве­ли­че­ния уси­лия и пе­ре­да­чи его на при­вод­ной ва­лик;
элек­т­ри­че­ским, пред­ста­в­ля­ю­щим со­бой ре­вер­сив­ный элек­т­ро­дви­га­тель со встро­ен­ным чер­вяч­ным ре­ду­к­то­ром1, на при­вод­ной ва­лик ко­то­ро­го ус­та­на­в­ли­ва­ет­ся ше­с­тер­ня при­во­да или ба­ра­бан.

Ме­ха­низм подъ­е­ма пре­об­ра­зу­ет вра­ща­тель­ное дви­же­ние ва­ли­ка при­во­да в по­сту­па­тель­ное дви­же­ние сте­к­ла. Не­за­ви­си­мо от ви­да при­во­да, руч­но­го или элек­т­ри­че­ско­го, ме­ха­низ­мы сте­к­ло­подъ­ем­ни­ков под­раз­де­ля­ют­ся на тро­со­вые, ре­еч­ные и ры­чаж­ные.

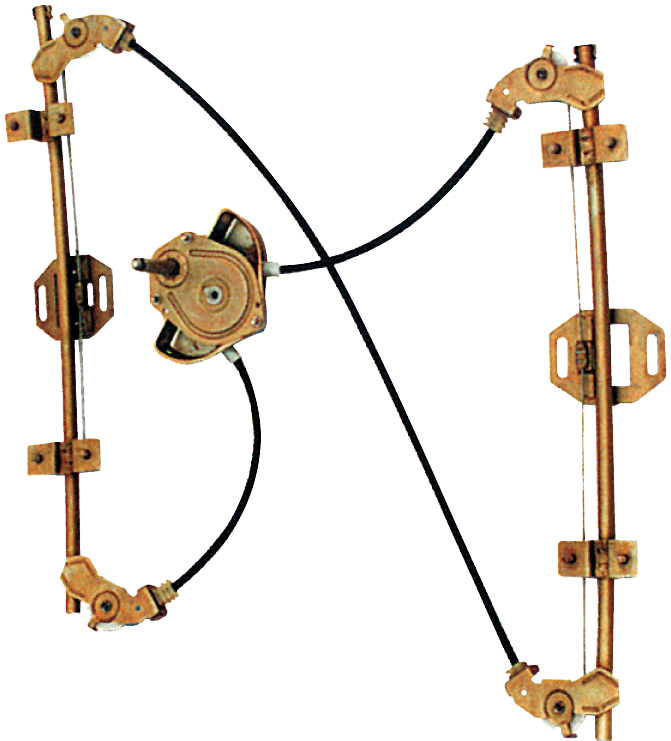

Рис. 1. Тросовый стеклоподъемник (вариант с двумя вертикальными участками для подъема широкого стекла)

Тро­со­вый. Гиб­кий эле­мент2 в ви­де коль­ца на­тя­нут ме­ж­ду тре­мя, ино­гда че­тырь­мя ро­ли­ка­ми, за­кре­п­лен­ны­ми вну­т­ри на две­ри или на от­дель­ном под­рам­ни­ке. Для уве­ли­че­ния сил тре­ния не­сколь­ко вит­ков тро­са по­сто­ян­но на­мо­та­ны на при­вод­ной ба­ра­бан. При вра­ще­нии ба­ра­ба­на од­на ветвь тро­са на не­го на­ма­ты­ва­ет­ся, а дру­гая от­ма­ты­ва­ет­ся и трос по­лу­ча­ет по­сту­па­тель­ное дви­же­ние. На вер­ти­каль­ном уча­ст­ке он че­рез пла­сти­ну со­еди­ня­ет­ся с ниж­ней кром­кой сте­к­ла. Дви­же­ние пла­сти­ны про­ис­хо­дит по на­пра­в­ля­ю­щей тру­бе. Один из ро­ли­ков под­пру­жи­нен и вы­пол­ня­ет функ­цию на­тя­жи­те­ля для ком­пен­са­ции воз­мож­но­го рас­тя­же­ния тро­са. Ино­г­да на­тя­жи­тель де­ла­ют в ви­де пру­жин, ус­та­но­в­лен­ных в ме­с­те со­еди­не­ния про­ти­во­по­лож­ных кон­цов тро­са. Ес­ли сте­к­ло ши­ро­кое и есть ве­ро­ят­ность его пе­ре­ко­са, трос мо­жет иметь два вер­ти­каль­ных уча­ст­ка и удер­жи­вать сте­к­ло в двух ме­с­тах.

До­с­то­ин­ст­во тро­со­во­го ме­ха­низ­ма в том, что он за­ни­ма­ет не­боль­шое про­стран­ст­во во вну­т­рен­ней по­ло­с­ти две­ри.

Не­до­ста­ток — слож­ность кон­ст­рук­ции и воз­мож­ность за­кру­чи­ва­ния и пе­ре­ти­ра­ния тро­са.

Тросовую конструкцию имеют стеклоподъемники производства ОАО «Лепсе» и ООО «Метпром».

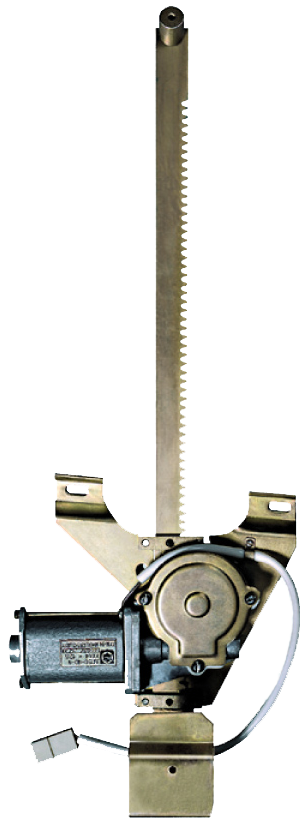

Рис. 2. Реечный стеклоподъемник

Ре­еч­ный. Вну­т­ри две­ри вер­ти­каль­но за­кре­п­ля­ет­ся не­под­виж­ная зуб­ча­тая рей­ка, вхо­дя­щая в за­це­п­ле­ние с ше­с­тер­ней, ус­та­но­в­лен­ной на при­вод­ном ва­ли­ке. Элек­т­ро­дви­га­тель с ре­ду­к­то­ром кре­пит­ся на на­пра­в­ля­ю­щей пла­сти­не, со­еди­нен­ной со сте­к­лом. При вра­ще­нии ше­с­тер­ни на­пра­в­ля­ю­щая пла­сти­на вме­сте с элек­т­ро­дви­га­те­лем, ре­ду­к­то­ром и сте­к­лом со­вер­ша­ет вер­ти­каль­ное пе­ре­ме­ще­ние от­но­си­тель­но рей­ки.

До­с­то­ин­ст­во — по­сто­ян­ст­во ско­ро­сти пе­ре­ме­ще­ния, про­сто­та кон­ст­рук­ции и на­деж­ность.

Не­до­ста­ток, ог­ра­ни­чи­ва­ю­щий при­ме­не­ние, — боль­шой га­ба­рит по вы­со­те.

Реечную конструкцию имеют стеклоподъемники «Форвард» и «Гранат».

Од­но­ры­чаж­ный

. Ше­с­тер­ня при­во­да вра­ща­ет се­к­тор ко­ле­са и дви­га­ет пле­чо ры­ча­га вверх или вниз. Пол­зун, ус­та­но­в­лен­ный на кон­це ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну и ус­та­но­в­лен­ное на ней сте­к­ло. Для вы­рав­ни­ва­ния уси­лия ино­гда при­ме­ня­ют схе­му с дву­мя па­рал­лель­ны­ми ры­ча­га­ми.

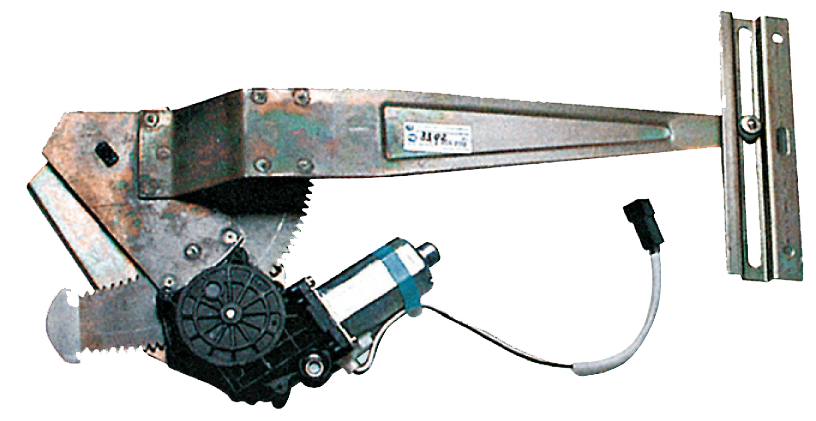

Рис. 3. Однорычажный стеклоподъемник

Рис. 4. Двухрычажный стеклоподъемник



Двух­ры­чаж­ный — ус­лож­нен­ный ва­ри­ант од­но­ры­чаж­но­го, где к ос­нов­но­му ры­ча­гу при­со­е­ди­нен до­пол­ни­тель­ный. Он с двух сто­рон снаб­жен пол­зу­на­ми. Один из них, со­в­ме­ст­но с пол­зу­ном ос­нов­но­го ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну со сте­к­лом. Дру­гой дви­га­ет­ся по на­пра­в­ля­ю­щей в не­под­виж­ной пла­сти­не, за­кре­п­лен­ной вну­т­ри две­ри. В этом слу­чае уси­лие рас­пре­де­ля­ет­ся ме­ж­ду ос­нов­ным и вспо­мо­га­тель­ным ры­ча­га­ми, что умень­ша­ет воз­мож­ность пе­ре­ко­са.

Рычажную конструкцию имеют стеклоподъемники «Катран».

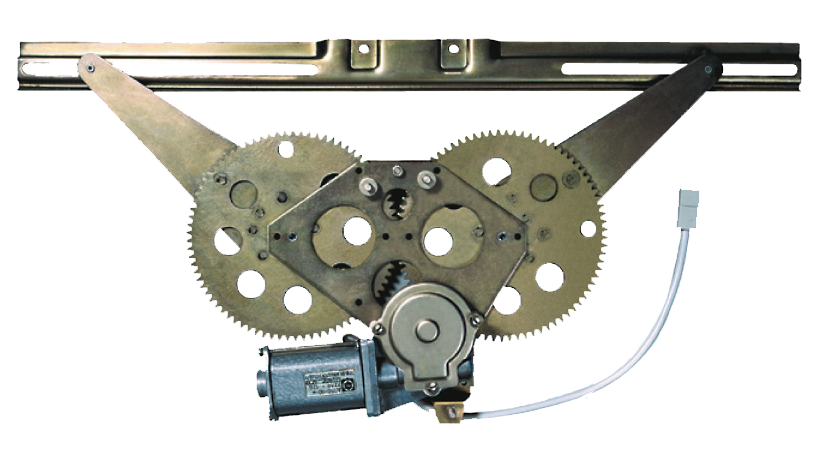

Рис. 5. Двухрычажный колесный
стеклоподъемник



Двух­ры­чаж­ный ко­лес­ный. Ше­с­тер­ня при­во­да вхо­дит в за­це­п­ле­ние с дву­мя ко­ле­са­ми. При ее вра­ще­нии в од­ну сто­ро­ну ры­ча­ги рас­хо­дят­ся, при вра­ще­нии в дру­гую схо­дят­ся, пе­ре­ме­щая с по­мо­щью пол­зу­нов под­виж­ную пла­сти­ну со сте­к­лом.

До­с­то­ин­ст­во ры­чаж­ных ме­ха­низ­мов — на­деж­ность, ком­пакт­ность, удоб­ст­во мон­та­жа.

Не­до­ста­ток — не­рав­но­мер­ность ско­ро­сти и уси­лия пе­ре­ме­ще­ния сте­к­ла в за­ви­си­мо­сти от его по­ло­же­ния (чем вы­ше под­ня­то сте­к­ло, тем мед­лен­нее оно пе­ре­ме­ща­ет­ся).

Колесную конструкцию имеют некоторые стеклоподъемники «Гранат».

Си­с­те­ма уп­ра­в­ле­ния

В за­ви­си­мо­сти от предъ­я­в­ля­е­мых тре­бо­ва­ний, уп­ра­в­ле­ние элек­т­ри­че­ским сте­к­ло­подъ­ем­ни­ком мо­жет быть от про­стей­ше­го кно­поч­но­го до “ин­тел­ле­к­ту­аль­но­го”, со­в­ме­щен­но­го с сиг­на­ли­за­ци­ей или ох­ран­ной си­с­те­мой.
“Кно­поч­ное” уп­ра­в­ле­ние осу­ще­ст­в­ля­ет­ся с по­мо­щью кла­виш­ных пе­ре­клю­ча­те­лей. Они ус­та­на­в­ли­ва­ют­ся в удоб­ном ме­с­те са­ло­на, два со сто­ро­ны во­ди­те­ля и по од­но­му на ос­таль­ные от­кры­ва­е­мые ок­на. Пе­ре­к­лю­ча­те­ли име­ют раз­лич­ную кон­ст­рук­цию и ди­зайн, а так­же мо­гут иметь под­свет­ку. Для за­щи­ты от пе­ре­гру­зок в этом слу­чае при­ме­ня­ют ав­то­ма­ти­че­ские пре­до­хра­ни­те­ли.

Ди­с­тан­ци­он­ное уп­ра­в­ле­ние про­из­во­дит­ся пуль­том уп­ра­в­ле­ния и мо­жет обес­пе­чи­вать од­но­вре­мен­ное ав­то­ма­ти­че­ское за­кры­тие окон, две­рей и элек­т­ро­лю­ка при по­ста­нов­ке ав­то­мо­би­ля на ре­жим ох­ра­ны.
Блок ком­фор­та для элек­т­ри­че­ских сте­к­ло­подъ­ем­ни­ков обес­пе­чи­ва­ет:
воз­мож­ность от­кры­ва­ния и за­кры­ва­ния окон од­ним ко­рот­ким на­жа­ти­ем кла­ви­ши;
ос­та­нов­ку и (или) пе­ре­клю­че­ние на­пра­в­ле­ния дви­же­ния, ес­ли ме­ж­ду сте­к­лом и рам­кой ока­зал­ся ка­кой-ли­бо пред­мет;
ав­то­ма­ти­че­скую за­щи­ту от пе­ре­груз­ки элек­т­ро­дви­га­те­ля, на­при­мер ес­ли сте­к­ло при­мерз­ло к уп­лот­ни­те­лю.

Ре­ко­мен­да­ции

Для пе­ре­дел­ки руч­но­го сте­к­ло­подъ­ем­ни­ка в элек­т­ри­че­ский ус­та­на­в­ли­ва­ют:
элек­т­ро­дви­га­тель со встро­ен­ным ре­ду­к­то­ром в тех слу­ча­ях, ко­гда в кон­ст­рук­ции штат­но­го сте­к­ло­подъ­ем­ни­ка пре­д­у­смо­т­ре­на воз­мож­ность не­по­сред­ст­вен­ной за­ме­ны ме­ха­ни­че­ско­го при­во­да элек­т­ри­че­ским;
при­став­ку к штат­но­му сте­к­ло­подъ­ем­ни­ку в ви­де элек­т­ро­дви­га­те­ля с ре­ду­к­то­ром и до­пол­ни­тель­ным гиб­ким при­во­дом на ва­лик име­ю­ще­го­ся ме­ха­ни­че­ско­го при­во­да3;
элек­т­ри­че­ский сте­к­ло­подъ­ем­ник, пол­но­стью за­ме­ня­ю­щий ме­ха­ни­че­ский.

В боль­шин­ст­ве слу­ча­ев за­во­дской элек­т­ро­при­вод про­да­ет­ся в ком­п­ле­к­те с ме­ха­низ­мом подъ­е­ма сте­к­ла, уже под не­го при­спо­соб­лен­ным. Кро­ме то­го, в ком­п­лект вхо­дит все не­об­хо­ди­мое для мон­та­жа си­с­те­мы уп­ра­в­ле­ния.
Ес­ли нет воз­мож­но­сти при­ме­нить “за­во­дское” уст­рой­ст­во, мож­но ис­поль­зо­вать при­вод-при­став­ку. Это де­ше­в­ле, чем пол­но­стью ме­нять сте­к­ло­подъ­ем­ник, но тре­бу­ет боль­ше вре­ме­ни на ус­та­нов­ку и ме­нее на­деж­но. Ес­ли при­став­ка им­порт­ная, же­ла­тель­но, что­бы ин­ст­рук­ция бы­ла на рус­ском язы­ке.

Ком­п­лект сте­к­ло­подъ­ем­ни­ка дол­жен со­дер­жать все не­об­хо­ди­мое для ус­та­нов­ки: про­вод­ку, пе­ре­клю­ча­те­ли, кре­пеж, за­глуш­ки и т.д. Ди­с­тан­ци­он­ное уп­ра­в­ле­ние и бло­ки ком­фор­та не вхо­дят в ком­п­лект сте­к­ло­подъ­ем­ни­ков, и их при­об­ре­та­ют от­дель­но.
Мож­но ис­поль­зо­вать элек­т­ри­че­ские сте­к­ло­подъ­ем­ни­ки раз­лич­ных про­из­во­ди­те­лей, из­го­та­в­ли­ва­е­мые ими для дан­но­го ав­то­мо­би­ля. На­и­бо­лее на­деж­ны ры­чаж­ные кон­ст­рук­ции, но при вы­бо­ре ме­ж­ду ры­чаж­ным и тро­со­вым сле­ду­ет при­дер­жи­вать­ся ре­ко­мен­да­ций ав­то­за­во­да.

До на­ча­ла пе­ре­де­лок не­об­хо­ди­мо ис­пра­вить все де­фе­к­ты штат­но­го ме­ха­низ­ма — ис­клю­чить воз­мож­ные пе­ре­ко­сы и за­кли­ни­ва­ние.

Ус­та­но­вить са­мо­сто­я­тель­но сте­к­ло­подъ­ем­ник и “кно­поч­ное” уп­ра­в­ле­ние при оп­ре­де­лен­ных на­вы­ках воз­мож­но.
Ос­на­ще­ние ди­с­тан­ци­он­ным уп­ра­в­ле­ни­ем и бло­ком ком­фор­та луч­ше до­ве­рить спе­ци­а­ли­стам.

Примечания

1 В приставках, где усилие передается вращающимся в оболочке тросом, аналогично спидометру, электродвигатель не имеет встроенного редуктора. В этом случае для снижения крутящего момента, передаваемого тросом, редуктор устанавливается не на электродвигателе, а на приводном валу механизма стеклоподъемника.
2 Для повышения надежности вместо троса иногда применяют зубчатый ремень или цепь.
3 Рукоятку ручного привода при этом снимают, а отверстие в обшивке двери закрывают специальной заглушкой.


Источник: zr.ru

Стеклоподъемники – все, что вы хотели знать, но стеснялись спросить. Часть 2. Типы конструкций стеклоподъемников. Российские ноу-хау

В первой части статьи мы в подробностях разобрали мировую классификацию стеклоподъемников, а также «пробежались» по некоторым иностранным производителям. Настало время повнимательнее приглядеться к их российским коллегам.

Производством стеклоподъемников «классических» конструкций занимались (и занимаются) ОАО «САЗ» (Сызранский автоагрегатный завод, прекративший свое существование), ОАО «ДААЗ» (Димитровградский автоагрегатный завод), ОАО «Лепсе» (оборонное предприятие, до недавнего момента являвшееся ключевым поставщиком АвтоВАЗа), «Вале Плюс», предприятие «Брозе Тольятти Автомотив» (входит в международный концерн BROSE).

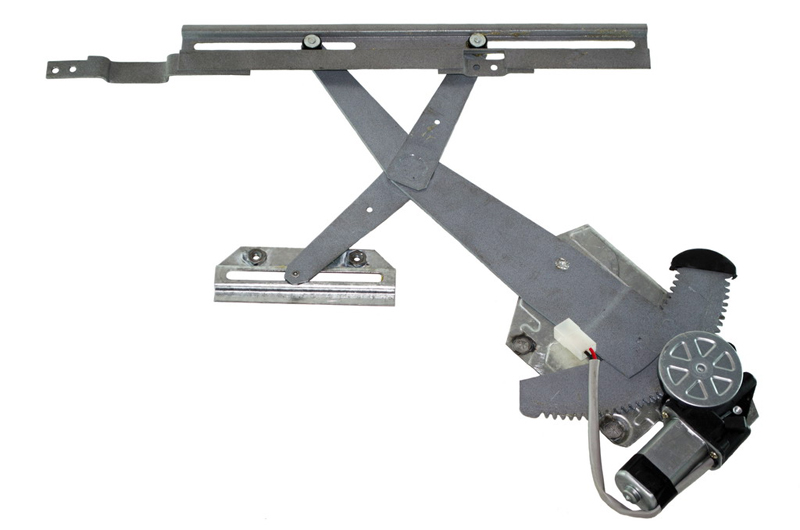

Уникальный опыт создания рычажных стеклоподъемников имеется у ижевского бренда «КАТРАН», который адаптировал классическую рычажную конструкцию под российские марки автомобилей. В основном «КАТРАН» работал на вторичном рынке, но не только – несколько моделей в линейке LADA одно время оснащались исключительно их стеклоподъемниками. В настоящее время производитель переживает не лучший период, но в прежние времена продуктовая линейка «КАТРАН» насчитывала более 20 моделей.

Но и это еще не все: несколько российских производителей стеклоподъемников предложили принципиально иные конструкции, более нигде в мире не выпускающиеся. Почему российское ноу-хау не вышло за пределы нашей страны – решать не нам.

Устанавливаются эти уникальные (без преувеличений) электростеклоподъемники исключительно в порядке тюнинга автомобилей, в базе оснащенных только механическими устройствами для подъема стекол. Поэтому и выпускаются они парными комплектами на две двери.

Реечные стеклоподъемники – первая из исключительно российских конструкций стеклоподъемников. Но и тут наши производители не придерживаются единой линии. В настоящее время есть два вида реечных электростеклоподъемников, каждый из которых имеет свои особенности и преимущества.

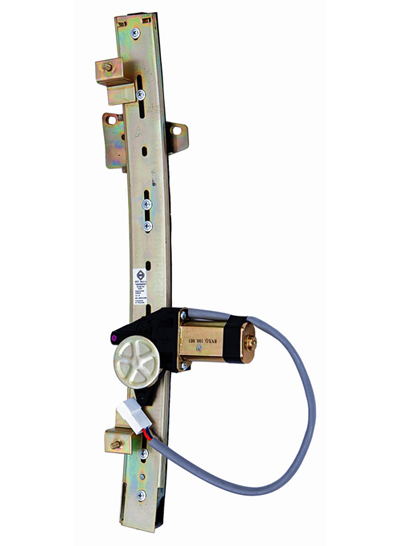

Реечные стеклоподъемники «Форвард». Российское ноу-хау от бренда «Форвард». Рейка, неподвижно закрепленная в двери, является корпусом для пластиковой цепи передачи. Моторедуктор неподвижно закреплен на рейке и приводит в движение цепь. Стекло крепится к каретке стеклоподъемника непосредственно или через переходную пластину. В некоторых моделях предусмотрены дополнительные направляющие для предотвращения перекосов стекла.

В настоящее время «Форвард» выпускает 24 модели стеклоподъемников. Основная часть ассортимента предназначена для установки на отечественных автомобилях; остальные стеклоподъемники ориентированы на установку на недорогих иномарках.

Жесткая рейка исключает дребезг и вибрацию при открывании/закрывании окна. Обеспечивает равномерную скорость подъема/опускания стекла.

Пластиковые детали, входящие в конструкцию стеклоподъемника, имеют ограниченный рабочий ресурс и изнашиваются.

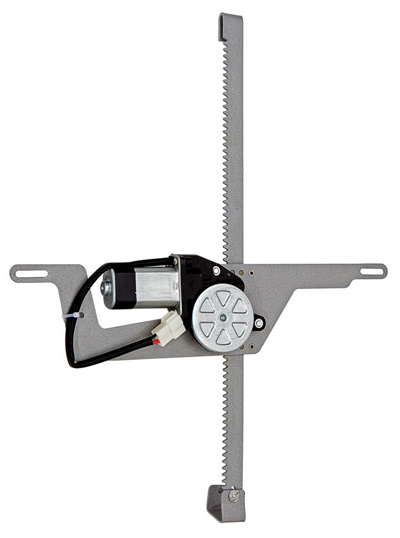

Реечные электростеклоподъемники «Гранат». На двери закрепляется неподвижная зубчатая рейка с гладким профилем. Моторедуктор вместе с кареткой стеклоподъемника (креплением для стекла) перемещаются вдоль рейки при помощи зубчатой шестерни.

Модельный ряд реечных стеклоподъемников «Гранат» на сегодняшний день насчитывает 29 наименований. Предназначены эти стеклоподъемники в первую очередь для отечественных автомобилей, а также для недорогих или старых иномарок и некоторых моделей коммерческого транспорта.

Надежная и простая конструкция без элементов, склонных к износу. Обеспечивает равномерную скорость подъема/опускания стекла.

Плоская, довольно гибкая рейка без ребер жесткости. Склонна к вибрации и упругой деформации.

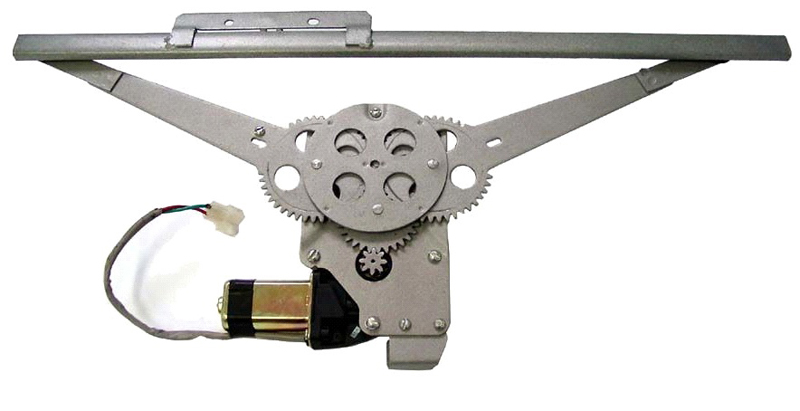

Колесные электрические стеклоподъемники. Еще одно ноу-хау бренда «Гранат». Направляющая для стекла подвижно соединяется с двумя рычагами, закрепленными на шестернях большого диаметра. Рычаги взаимодействуют между собой и с моторедуктором через колесное соединение. Вращение шестерней перемещает рычаги, поднимая или опуская направляющую вместе со стеклом.


Колесные стеклоподъемники «Гранат» «закрывают» те модели автомобилей, в которые нет возможности спроектировать реечные стеклоподъемники того же бренда. Сейчас выпускается 10 моделей колесных стеклоподъемников: в передние двери автомобилей Chevrolet NIVA, Daewoo Matiz, Daewoo Nexia и Chevrolet Lacetti, Hyundai Accent, ВАЗ-2109, ГАЗ-3110 «Волга» (в передние и задние двери), ИЖ-2126 «Ода», а также стеклоподъемники для ВАЗ-1111 «Ока» и ВАЗ-2108.

Надежная, стабильная, компактная конструкция. Простой монтаж

Неравномерная скорость подъема стекла: в нижних позициях быстрее, в верхних — медленнее

Совершенно отдельной категорией стоит еще один тип стеклоподъемников, которые нельзя отнести к полноценным автокомплектующим. Скорее они представляют собой элементы для внутреннего тюнинга автомобиля с целью повысить его удобство.

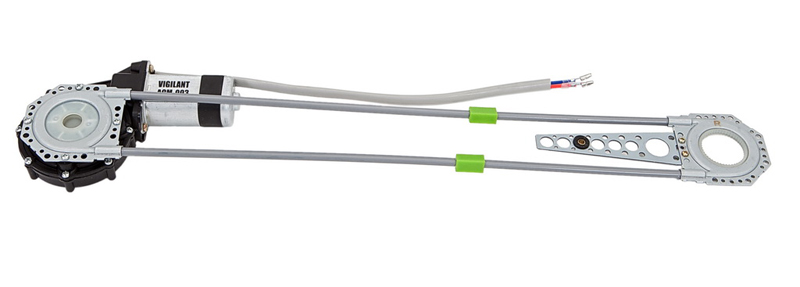

Универсальные электростеклоподъемники. Недорогие, максимально простые стеклоподъемники, которые по сути не являются самостоятельной конструкцией. Их задача – за счет энергии бортовой сети приводить в действие штатный механический стеклоподъемник. Никаких дополнительных направляющих, планок, рычагов, реек внутрь двери не устанавливается. В комплект входят приводные механизмы (чаще всего тросовые) с моторедуктором, который подключается к бортовой сети и подсоединяемый к штатному механическому подъемнику. Соответственно, для работы всей конструкции необходимо наличие и исправность штатного стеклоподъемника.


Модели универсальных стеклоподъемников не «заточены» под определенный автомобиль: необходимо только подходящее напряжение бортовой сети. В ассортименте некоторых производителей присутствуют универсальные стеклоподъемники для автомобилей с напряжением бортовой сети не только на 12, но и на 24 вольт. Но из-за низкого спроса на универсальные стеклоподъемники с двигателями на 24 В большинство дилеров не поставляют их (как российский дилер SPAL), а ряд производителей (как «Гранат») изготавливают только на заказ.

Универсальные стеклоподъемники – наиболее бюджетный вариант, приемлемый в двух случаях: если электростеклоподъемники других типов для данной модели автомобиля отсутствуют в продаже или стоят несоразмерно дорого по мнению автовладельца.

Простой монтаж, низкая цена, универсальность
Слабый моторедуктор в бюджетных моделях – медленный подъем/опускание стекла. Тросы склонны к износу.

Универсальные стеклоподъемники представлены в номенклатуре многих производителей: «Гранат», Vigilant, Spal, Ningbo Stone Auto Accessory Co., Ltd. И др.


Стеклоподъемники в интернет-магазине Стеклоподъем.РФ

В нашем интернет-магазине вы найдете широкий выбор электростеклоподъемников для отечественных автомобилей и иномарок. В своем каталоге мы стараемся представить максимально широкий выбор стеклоподъемников различных типов для максимального количества моделей авто.

Для того, чтобы подобрать стеклоподъемники для вашего автомобиля, выберите его марку и модель в каталоге Стеклоподъем.РФ: система автоматически подберет все варианты по типам и производителям. Если вы не уверены, какую конструкцию выбрать, обратитесь к менеджерам нашего интернет-магазина.

Перейти в каталог


В дальнейшем мы продолжим рассказывать о стеклоподъемниках, их производителях, технологии установки: за годы работы мы накопили множество интересных фактов, а также собственный немалый опыт и знания, которые будут интересны и полезны автовладельцу.

Стеклоподъемник

Стеклоподъемник служит для опускания и поднимания стекла в дверце автомобиля. Изначально для этой цели применялись механические устройства, прозванные в народе «веслами» и «мясорубками». На сегодняшний день их вытесняют электрические стеклоподъемники с электрическим приводом, а ручные применяются, как правило, на самых дешевых автомобилях в минимальных комплектациях.

Помимо того, что электростеклоподъемники удобны в эксплуатации сами по себе, у автовладельца есть возможность их усовершенствовать, чтобы застраховаться от собственной забывчивости. Речь идет о том, чтобы установить доводчики стеклоподъемников, которые автоматически закрывают все окна при постановке машины на сигнализацию.

Устройство стеклоподъемника с электрическим приводом

устройство

устройствоУстанавливаются электрические стеклоподъемники внутри дверей либо в специальных подрамниках, либо крепятся непосредственно к корпусу. В общих чертах устройство стеклоподъемника выглядит следующим образом. Они состоят из следующих основных частей:
  • привода;
  • подъемного механизма;
  • блока управления.

Привод объединяет в себе электродвигатель, червячную и зубчатую передачи. Все компоненты объединены в общий блок. Задача привода состоит в том, чтобы передавать подъемному механизму усилие для подъема или опускания стекла. Благодаря червячной передаче исключается возможность несанкционированного опускания оконного стекла. Вращение в червячном механизме может передаваться только от червяка к колесу, если приложить усилие в обратном направлении, механизм заблокируется.

Разновидности подъемников

Подъемный механизм – это исполнительное устройство, его задача – поднимать и опускать стекло. Конструктивно подъемники отличаются между собой, существуют следующие виды:

  1. тросовый;
  2. реечный;
  3. рычажный.

Каждый из них имеет свои преимущества и недостатки.

Тросовый

Главное достоинство, выгодно отличающее тросовый стеклоподъемник – высокая ремонтопригодность. Запчасти можно найти практически в любом магазине, а ремонт вполне можно выполнить своими руками. Это преимущество нивелирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.тросовый

тросовый

Реечный

Реечные стеклоподъемники отличаются большей долговечностью. Принцип их работы заключается в том, вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемники, помимо надежности, обладают более высокой скоростью, чем тросовые, а шума при этом издают меньше.стеклоподъемник реечный

стеклоподъемник реечный

Однако реечные стеклоподъемники не лишены недостатков. Основной заключается в том, что шестерням нужна смазка, в противном случае они быстро стираются, и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле, и сделали шестерни пластмассовыми. Этот материал сильно уступает в прочности алюминию, что весьма существенно сказывается на сроке службы. Наконец, реечные стеклоподъемники требуют больше свободного места внутри дверцы автомобиля.

Рычажный

Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.рычажный

рычажный

Само стекло независимо от того, какие виды стеклоподъемников применяются на автомобилях, перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы.

Что такое импульсные стеклоподъемники?

Существует два вида электрических стеклоподъемников: импульсные и неимпульсные. Импульсные стеклоподъемники могут работать как в импульсном, так и в обычном режиме. Обычный режим подразумевает, что электрический стеклоподъемник работает только тогда, когда нажата клавиша управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло.

Как правило, импульсные стеклоподъемники оснащают пятипозиционными клавишами управления, которые от нейтрального положения имеют две позиции вверх и две вниз. При перемещении клавиши в первую позицию стеклоподъемник работает в обычном режиме, и стекло опустится или поднимется ровно настолько, насколько хочет водитель. Во второй позиции подается управляющий импульс на полное открытие или закрытие окна.

Второе название, которое получили автоматические стеклоподъемники в народе, секвентальные. Данный термин применен неверно, поскольку «секвентальный» означает «последовательный» (от английского sequence). Всем известны секвентальные коробки передач, в которых переключение происходит последовательно. Что должен представлять собой секвентальный стеклоподъемник, остается загадкой. Скорее всего, кому-то просто очень понравилось слово.

Установка электрических стеклоподъемников своими руками

Вопросом самостоятельной установки задаются, как правило, владельцы отечественных автомобилей. В интернете есть немало пособий, как установить электрические стеклоподъемники на ВАЗ-2107, ВАЗ-2110, ВАЗ-2114 и другие модели.самостоятельная установка

самостоятельная установка

В магазинах продаются стеклоподъемники для конкретных автомобилей, например, ВАЗ-2110 или ВАЗ-2114, либо универсальные, которые можно установить практически в любую машину (например, ВАЗ-2107). Отличие между ними в том, что для того, чтобы установить специализированный механизм, необходимо полностью демонтировать старый механический, а универсальный объединяется с имеющимся.

Поскольку для ВАЗ-2107 нет специальных стеклоподъемников, единственный способ автоматизировать процесс открывания и закрывания окон – поставить универсальные электрические стеклоподъемники. Для этого демонтируются ручки-«весла», внутри каждой двери устанавливается электромотор, который посредством шестерен приводит в действие родной механический стеклоподъемник.

Устройство электростеклоподъемника — в чем изюминка?

Стеклоподъемник С каждым годом производители автомобилей пытаются сделать так, чтобы водитель чувствовал себя как можно комфортнее, находясь за рулем. Благодаря этому стремлению в автомобилях появлялось множество разных приспособлений. Одним из них стал электростеклоподъемник. Разберемся же в вопросах, связанных с этим устройством.

История появления электростеклоподъемника

Впервые стеклоподъемники появились в автомобилях, которые были выпущены на немецком автоконцерне Brose в 1928 году. Устройство было механическим, а патент на него был оформлен двумя годами ранее. Автоматические стеклоподъемники появились только в 1940 году в Америке в модели Packard 180 от ныне несуществующего производителя Packard. Работа этих устройств основывалась на использовании электро-гидравлической системы, а само устройство было значительно габаритнее, нежели современное. Далее автоматические подъемники стекол стал использовать в своих автомобилях концерн Ford.

Электростеклоподъемник

Начиная с 1941 года, семиместные седаны и лимузины бренда Lincoln уже были оснащены такой системой. Машины бренда Cadillac также получили в свое распоряжение этот механизм. Далее автоматические стеклоподъемники развивались вместе с системами для кабриолетов-трансформеров. Стеклоподъемники работали вместе с системами, которые автоматически складывали крышу. Сначала использовался вакуумный привод, а потом привод с гидравлической помпой. Параллельно инженеры работали над разработкой разных типов подъемников. Подъемники с электроприводом впервые появились в 1956 году в авто Continental Mark II – результат совместной работы Brose и Ford Motor Co.

Назначение электростеклоподъемника

Стеклоподъемники изначально были созданы для того, чтобы водитель и пассажиры могли самостоятельно опускать и подымать стекла в автомобиле. В случае электрического стеклоподъемника все сделать гораздо легче, так как у такого устройства есть электрический привод. Такой стеклоподъемник является системой комфорта, то есть создает дополнительное удобство для водителя и пассажиров. Сегодня модели оснащены в основном электрическими стеклоподъемниками, устройства с механическим приводом почти вытеснены из обихода.

Устройство и принцип работы электростеклоподъемника

Электростеклоподъемник монтируется в салоне, а конкретнее – внутри дверного корпуса, на нем самом или же отдельно поставленном подрамнике. Стеклоподъемник с электрическим приводом включает в себя приводной механизм, механизм подъема и систему управления.

Установка электродвигатель Приводной механизм (или мотор — редуктор) в своем действии объединяет электродвигатель, зубчатую и червячную передачи, которые выполнены в виде цельного блока. Этот механизм необходим для создания усилия, которым будет подыматься и опускаться стекло. Из-за использования червячной передачи окно случайным образом открыть не удастся. Червячный редуктор устроен так, что передача вращения будет идти только по одному направлению – от червяка к колесу. Если будет попытка выполнить вращение в обратном направлении, то передача будет заблокирована.

Подъемный механизм осуществляет непосредственный подъем и опускание стекла. Конструкция у механизма может быть самой разной, отсюда возникает градация стеклоподъемников. Они бывают реечными, тросовыми и рычажными. Самыми популярными у производителей являются тросовые и рычажные подъемные механизмы.

Тросовый стеклоподъемник – это гибкий элемент (цепь, трос, зубчатый ремень), который натянут внутри двери между несколькими роликами. Гибкий элемент приводится в движение через импульс, идущий от приводного барабана. Когда барабан вращается, происходит наматывание одной ветви гибкого элемента, вторая ветвь сматывается. Сам же элемент начинает поступательно двигаться. Гибкий элемент соединен со стеклом при помощи пластины.

В рамках рычажного стеклоподъемника используются рычаг, установленный на его конце ползун, а также пластина крепления стекла. У подъемного механизма может быть один или пара рычагов (благодаря тому, что их два, перемещение будет равномерным). Импульс к движению передается от приводного механизма колесу с сектором. Само колесо находится в сцеплении с рычагом, а также обеспечивает рычагу движение. У некоторых конструкций с двумя рычагами не одно, а два колеса.

Электростеклоподъемник Реечный подъемный механизм включает в себя неподвижную зубчатую рейку и направляющую пластину, которая соединена со стеклом. Приводной механизм расположен на пластине, а его шестерня сцеплена с зубчатой рейкой, благодаря чему стекло перемещается. Стекло перемещается в заданном направлении благодаря направляющим: в рамках дверей расположены желоба, а в корпусе находятся специальные рельсы.

Управление у электрических стеклоподъемников может быть непосредственным и электронным. При непосредственном управлении электроподъемник управляется трехпозиционным переключателем, который включен в цепь питания электрического двигателя. Когда происходит перемещение переключателя в первую позицию, вращение двигателя идет в одну сторону, а когда переключатель находится во второй позиции, двигатель меняет полярность, то есть меняется направление, в котором движок вращается. Так как такой стеклоподъемник – штука достаточно травмоопасная, то применяется он в достаточно ограниченном количестве.

У электронного управления стеклоподъемника более сложная конструкция, которая включает в себя входные устройства, исполнительное устройство и ЭБУ. Входными устройствами являются переключатель режимов работы и датчики расположения стекла. В конструкцию ЭБУ входят трехпозиционные переключатели. Со стороны водителя в двери установлен блок переключателей, через который можно управлять стеклоподъемником на каждой из дверей. В том же месте может стоять выключатель блокировки подъемников стекла на дверях. Датчиками положения стекла могут быть датчики Холла. Они монтируются на червячном колесе. Когда червячное колесо вращается, меняется магнитный поток, и это изменение датчиками преобразуется в импульсы напряжения, выходящие из датчика.

В электронном блоке управления учитывается:

1) Количество импульсов, когда определяется величина опускания (подъема) стекла;

2) После включения блокировки движения стекла вычисляется продолжительность этих импульсов;

3) Когда устанавливается направление движения, учитывается импульсный сдвиг от пары датчиков.

Стеклоподъемник У каждого стеклоподъемника зачастую есть свой ЭБУ. В этом блоке управления происходит преобразование сигналов от входящих устройств в управляющие импульсы для исполнительного устройства – электродвигателя постоянного тока. Между всеми блоками есть связь через центральный БУ. Благодаря электронному управлению значительно расширяются функциональные возможности электростеклоподъёмников. Кроме выполнения своих стандартных функций по подъему и опусканию стекла, подъемники могут реализовать такие функции:

— автоматическое закрывание и открывание окон;

— блокирование включения переключателей;

— обеспечение работоспособности после того, как двигатель перестал работать;

— управление стеклоподъемниками извне;

— реверсировка движения в случае возникновения препятствий во время закрывания окон;

— стекло может автоматически опускаться, когда открывается безрамная дверь.

Обеспечение автоматического закрытия и открытия окна зависит от того, на сколько долго будет зажат переключатель. Если нажатие будет кратковременным, то будет инициирован подъем или опускание стекла, а если нажатие продолжительное, то окно закроется или откроется автоматически.

Электростеклоподъемник Чтобы перевозка детей в такой машине была максимально безопасной, в системе предусмотрено наличие блокиратора стеклоподъемников стекол задних сидений с места водителя. Программа электростеклоподъемников подразумевает работу системы даже после того, как перестал работать двигатель и выключено зажигание. Благодаря этому окна можно закрыть без повторного запуска двигателя. При выключенном двигателе стеклоподъемники находятся в работоспособном состоянии от пары секунд до нескольких минут. Это зависит от конструкторских особенностей механизма.

В вопросе безопасности очень важной будет функция реверсирования движения стекла, если оно встретит на своем «пути» препятствие. Эта функция реализуется через контроль скорости вращения приводного механизма. В момент, когда скорость уменьшается, то есть от датчика Холла исходит сигнал достаточно продолжительный, то от ЭБУ отходит сигнал, меняющий направление вращения электрического двигателя на противоположное. Из-за этого стекло начнет опускаться.

Редко можно встретить стеклоподъемник, которым можно управлять извне. Делается это посредством поворота ключа зажигания, который нужно вставить в замок двери. В некоторых моделях машин предусмотрено закрывание окон при помощи центрального замка на дистанционном управлении.

Стеклоподъемники выполняют очень важную функцию – облегчают Вам жизнь и не отвлекают от управления автомобилем.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Электростеклоподъёмник — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 15 марта 2013; проверки требуют 6 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 15 марта 2013; проверки требуют 6 правок. Управление стеклоподъёмником на автомобиле Гранд-Чероки

Электростеклоподъёмник — устройство в автомобиле, позволяющее закрывать боковые стёкла дверей (которые при их открытии обычно прячутся внутрь двери) без усилий, нажатием на кнопку.

Стеклоподъёмники обычно устанавливаются либо на все четыре двери (для 4-дверных моделей), либо только на передние двери.

Обычные средства управлениями стеклоподъемниками — трёхпозиционные переключатели, включающие функции:

  • стекло в покое
  • стекло закрывается
  • стекло открывается

Причём после того, как оператор перестал управлять стеклом — переключатель возвращается в нейтральное положение и движение стекла прекращается.

Стекло водительской двери обычно снабжается пятипозиционными переключателями. К стандартному набору добавляется автоматическое закрывание и автоматическое открывание. Если переключатель поставить в данные позиции, то окно будет продолжать движение даже тогда, когда оператор оторвётся от управления, и переключатель вернется в нейтральное положение.

Часто управление стеклоподъемниками всех окон дублируются для водителя на водительской двери или находятся в доступном для водителя месте. Также подобные центры управления комплектуются дополнительной кнопкой, отключающей управление стёклами с переключателей, расположенных на дверях. Это дает возможность управлять стёклами только с водительского места и делает перевозку детей более безопасной для них.

Внутри каждой двери встроен механизм стеклоподъёма, который состоит из электропривода (мотора на 12 вольт с редуктором) и кинематики стеклоподъёмника. Обычно производители используют два наиболее распространённых механизма — это тросовое управление и шестерней через зубчатую рейку.

Электростеклоподъемник — Энциклопедия журнала «За рулем»

Стеклоподъемники с электрическим приводом создают определенные удобства для водителя и пассажиров. Если таких устройств нет в заводской комплектации автомобиля, то их можно поставить дополнительно.

Сте­к­ло­подъ­ем­ни­ки пред­на­зна­че­ны для пе­ре­ме­ще­ния и удер­жа­ния в край­них или лю­бых про­ме­жу­точ­ных по­ло­же­ни­ях опу­ск­ных сте­кол. В свя­зи с боль­шим раз­но­об­ра­зи­ем две­рей ав­то­мо­би­лей но­мен­к­ла­ту­ра сте­к­ло­подъ­ем­ни­ков со­ста­в­ля­ет де­сят­ки на­име­но­ва­ний. Для пра­вых, ле­вых, пе­ред­них и зад­них две­рей од­но­го и то­го же ав­то­мо­би­ля кон­ст­рук­ция их де­та­лей раз­лич­на.

Кон­ст­рук­ции сте­к­ло­подъ­ем­ни­ков

Роль на­пра­в­ля­ю­щих сте­к­ла для всех кон­ст­рук­ций сте­к­ло­подъ­ем­ни­ков вы­пол­ня­ют:
же­лоб­ки на вну­т­рен­них сто­ро­нах ра­мок две­рей, удер­жи­ва­ю­щие сте­к­ло за его бо­ко­вые кром­ки;
спе­ци­аль­ные рель­сы, не­под­виж­но за­кре­п­лен­ные в кор­пу­се две­ри, по ко­то­рым сколь­зят ус­та­но­в­лен­ные на ниж­ней кром­ке сте­к­ла пол­зу­ны.
Пе­ре­ме­ще­ние вверх ог­ра­ни­чи­ва­ет уп­лот­ни­тель ок­на, вниз — ре­зи­но­вый демп­фер.
Сте­к­ло­подъ­ем­ни­ки вклю­ча­ют в се­бя два ос­нов­ных уз­ла: при­вод и ме­ха­низм подъ­е­ма сте­к­ла.
При­вод со­з­да­ет кру­тя­щий мо­мент, до­с­та­точ­ный для пе­ре­ме­ще­ния сте­к­ла.

Он мо­жет быть:
ме­ха­ни­че­ским, со­сто­я­щим из ру­ко­ят­ки и па­ры пря­мо­зу­бых ше­с­те­рен для уве­ли­че­ния уси­лия и пе­ре­да­чи его на при­вод­ной ва­лик;
элек­т­ри­че­ским, пред­ста­в­ля­ю­щим со­бой ре­вер­сив­ный элек­т­ро­дви­га­тель со встро­ен­ным чер­вяч­ным ре­ду­к­то­ром1, на при­вод­ной ва­лик ко­то­ро­го ус­та­на­в­ли­ва­ет­ся ше­с­тер­ня при­во­да или ба­ра­бан.
Ме­ха­низм подъ­е­ма пре­об­ра­зу­ет вра­ща­тель­ное дви­же­ние ва­ли­ка при­во­да в по­сту­па­тель­ное дви­же­ние сте­к­ла. Не­за­ви­си­мо от ви­да при­во­да, руч­но­го или элек­т­ри­че­ско­го, ме­ха­низ­мы сте­к­ло­подъ­ем­ни­ков под­раз­де­ля­ют­ся на тро­со­вые, ре­еч­ные и ры­чаж­ные.

Тро­со­вый. Гиб­кий эле­мент2 в ви­де коль­ца на­тя­нут ме­ж­ду тре­мя, ино­гда че­тырь­мя ро­ли­ка­ми, за­кре­п­лен­ны­ми вну­т­ри на две­ри или на от­дель­ном под­рам­ни­ке. Для уве­ли­че­ния сил тре­ния не­сколь­ко вит­ков тро­са по­сто­ян­но на­мо­та­ны на при­вод­ной ба­ра­бан. При вра­ще­нии ба­ра­ба­на од­на ветвь тро­са на не­го на­ма­ты­ва­ет­ся, а дру­гая от­ма­ты­ва­ет­ся и трос по­лу­ча­ет по­сту­па­тель­ное дви­же­ние. На вер­ти­каль­ном уча­ст­ке он че­рез пла­сти­ну со­еди­ня­ет­ся с ниж­ней кром­кой сте­к­ла. Дви­же­ние пла­сти­ны про­ис­хо­дит по на­пра­в­ля­ю­щей тру­бе. Один из ро­ли­ков под­пру­жи­нен и вы­пол­ня­ет функ­цию на­тя­жи­те­ля для ком­пен­са­ции воз­мож­но­го рас­тя­же­ния тро­са. Ино­г­да на­тя­жи­тель де­ла­ют в ви­де пру­жин, ус­та­но­в­лен­ных в ме­с­те со­еди­не­ния про­ти­во­по­лож­ных кон­цов тро­са. Ес­ли сте­к­ло ши­ро­кое и есть ве­ро­ят­ность его пе­ре­ко­са, трос мо­жет иметь два вер­ти­каль­ных уча­ст­ка и удер­жи­вать сте­к­ло в двух ме­с­тах.
До­с­то­ин­ст­во тро­со­во­го ме­ха­низ­ма в том, что он за­ни­ма­ет не­боль­шое про­стран­ст­во во вну­т­рен­ней по­ло­с­ти две­ри. Не­до­ста­ток — слож­ность кон­ст­рук­ции и воз­мож­ность за­кру­чи­ва­ния и пе­ре­ти­ра­ния тро­са.

Ре­еч­ный. Вну­т­ри две­ри вер­ти­каль­но за­кре­п­ля­ет­ся не­под­виж­ная зуб­ча­тая рей­ка, вхо­дя­щая в за­це­п­ле­ние с ше­с­тер­ней, ус­та­но­в­лен­ной на при­вод­ном ва­ли­ке. Элек­т­ро­дви­га­тель с ре­ду­к­то­ром кре­пит­ся на на­пра­в­ля­ю­щей пла­сти­не, со­еди­нен­ной со сте­к­лом. При вра­ще­нии ше­с­тер­ни на­пра­в­ля­ю­щая пла­сти­на вме­сте с элек­т­ро­дви­га­те­лем, ре­ду­к­то­ром и сте­к­лом со­вер­ша­ет вер­ти­каль­ное пе­ре­ме­ще­ние от­но­си­тель­но рей­ки.
До­с­то­ин­ст­во — по­сто­ян­ст­во ско­ро­сти пе­ре­ме­ще­ния, про­сто­та кон­ст­рук­ции и на­деж­ность. Не­до­ста­ток, ог­ра­ни­чи­ва­ю­щий при­ме­не­ние, — боль­шой га­ба­рит по вы­со­те.

Од­но­ры­чаж­ный. Ше­с­тер­ня при­во­да вра­ща­ет се­к­тор ко­ле­са и дви­га­ет пле­чо ры­ча­га вверх или вниз. Пол­зун, ус­та­но­в­лен­ный на кон­це ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну и ус­та­но­в­лен­ное на ней сте­к­ло. Для вы­рав­ни­ва­ния уси­лия ино­гда при­ме­ня­ют схе­му с дву­мя па­рал­лель­ны­ми ры­ча­га­ми.

Двух­ры­чаж­ный — ус­лож­нен­ный ва­ри­ант од­но­ры­чаж­но­го, где к ос­нов­но­му ры­ча­гу при­со­е­ди­нен до­пол­ни­тель­ный. Он с двух сто­рон снаб­жен пол­зу­на­ми. Один из них, со­в­ме­ст­но с пол­зу­ном ос­нов­но­го ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну со сте­к­лом. Дру­гой дви­га­ет­ся по на­пра­в­ля­ю­щей в не­под­виж­ной пла­сти­не, за­кре­п­лен­ной вну­т­ри две­ри. В этом слу­чае уси­лие рас­пре­де­ля­ет­ся ме­ж­ду ос­нов­ным и вспо­мо­га­тель­ным ры­ча­га­ми, что умень­ша­ет воз­мож­ность пе­ре­ко­са.

Двух­ры­чаж­ный ко­лес­ный. Ше­с­тер­ня при­во­да вхо­дит в за­це­п­ле­ние с дву­мя ко­ле­са­ми. При ее вра­ще­нии в од­ну сто­ро­ну ры­ча­ги рас­хо­дят­ся, при вра­ще­нии в дру­гую схо­дят­ся, пе­ре­ме­щая с по­мо­щью пол­зу­нов под­виж­ную пла­сти­ну со сте­к­лом.
До­с­то­ин­ст­во ры­чаж­ных ме­ха­низ­мов — на­деж­ность, ком­пакт­ность, удоб­ст­во мон­та­жа.
Не­до­ста­ток — не­рав­но­мер­ность ско­ро­сти и уси­лия пе­ре­ме­ще­ния сте­к­ла в за­ви­си­мо­сти от его по­ло­же­ния (чем вы­ше под­ня­то сте­к­ло, тем мед­лен­нее оно пе­ре­ме­ща­ет­ся).

Си­с­те­ма уп­ра­в­ле­ния

В за­ви­си­мо­сти от предъ­я­в­ля­е­мых тре­бо­ва­ний, уп­ра­в­ле­ние элек­т­ри­че­ским сте­к­ло­подъ­ем­ни­ком мо­жет быть от про­стей­ше­го кно­поч­но­го до “ин­тел­ле­к­ту­аль­но­го”, со­в­ме­щен­но­го с сиг­на­ли­за­ци­ей или ох­ран­ной си­с­те­мой.
“Кно­поч­ное” уп­ра­в­ле­ние осу­ще­ст­в­ля­ет­ся с по­мо­щью кла­виш­ных пе­ре­клю­ча­те­лей. Они ус­та­на­в­ли­ва­ют­ся в удоб­ном ме­с­те са­ло­на, два со сто­ро­ны во­ди­те­ля и по од­но­му на ос­таль­ные от­кры­ва­е­мые ок­на. Пе­ре­к­лю­ча­те­ли име­ют раз­лич­ную кон­ст­рук­цию и ди­зайн, а так­же мо­гут иметь под­свет­ку. Для за­щи­ты от пе­ре­гру­зок в этом слу­чае при­ме­ня­ют ав­то­ма­ти­че­ские пре­до­хра­ни­те­ли.
Ди­с­тан­ци­он­ное уп­ра­в­ле­ние про­из­во­дит­ся пуль­том уп­ра­в­ле­ния и мо­жет обес­пе­чи­вать од­но­вре­мен­ное ав­то­ма­ти­че­ское за­кры­тие окон, две­рей и элек­т­ро­лю­ка при по­ста­нов­ке ав­то­мо­би­ля на ре­жим ох­ра­ны.
Блок ком­фор­та для элек­т­ри­че­ских сте­к­ло­подъ­ем­ни­ков обес­пе­чи­ва­ет:
воз­мож­ность от­кры­ва­ния и за­кры­ва­ния окон од­ним ко­рот­ким на­жа­ти­ем кла­ви­ши;
ос­та­нов­ку и (или) пе­ре­клю­че­ние на­пра­в­ле­ния дви­же­ния, ес­ли ме­ж­ду сте­к­лом и рам­кой ока­зал­ся ка­кой-ли­бо пред­мет;
ав­то­ма­ти­че­скую за­щи­ту от пе­ре­груз­ки элек­т­ро­дви­га­те­ля, на­при­мер ес­ли сте­к­ло при­мерз­ло к уп­лот­ни­те­лю.

Ре­ко­мен­да­ции

Для пе­ре­дел­ки руч­но­го сте­к­ло­подъ­ем­ни­ка в элек­т­ри­че­ский ус­та­на­в­ли­ва­ют:
элек­т­ро­дви­га­тель со встро­ен­ным ре­ду­к­то­ром в тех слу­ча­ях, ко­гда в кон­ст­рук­ции штат­но­го сте­к­ло­подъ­ем­ни­ка пре­д­у­смо­т­ре­на воз­мож­ность не­по­сред­ст­вен­ной за­ме­ны ме­ха­ни­че­ско­го при­во­да элек­т­ри­че­ским;
при­став­ку к штат­но­му сте­к­ло­подъ­ем­ни­ку в ви­де элек­т­ро­дви­га­те­ля с ре­ду­к­то­ром и до­пол­ни­тель­ным гиб­ким при­во­дом на ва­лик име­ю­ще­го­ся ме­ха­ни­че­ско­го при­во­да3;
элек­т­ри­че­ский сте­к­ло­подъ­ем­ник, пол­но­стью за­ме­ня­ю­щий ме­ха­ни­че­ский.
В боль­шин­ст­ве слу­ча­ев за­во­дской элек­т­ро­при­вод про­да­ет­ся в ком­п­ле­к­те с ме­ха­низ­мом подъ­е­ма сте­к­ла, уже под не­го при­спо­соб­лен­ным. Кро­ме то­го, в ком­п­лект вхо­дит все не­об­хо­ди­мое для мон­та­жа си­с­те­мы уп­ра­в­ле­ния.
Ес­ли нет воз­мож­но­сти при­ме­нить “за­во­д-ское” уст­рой­ст­во, мож­но ис­поль­зо­вать при­вод-при­став­ку. Это де­ше­в­ле, чем пол­но­стью ме­нять сте­к­ло­подъ­ем­ник, но тре­бу­ет боль­ше вре­ме­ни на ус­та­нов­ку и ме­нее на­деж­но. Ес­ли при­став­ка им­порт­ная, же­ла­тель­но, что­бы ин­ст­рук­ция бы­ла на рус­ском язы­ке.
Ком­п­лект сте­к­ло­подъ­ем­ни­ка дол­жен со­дер­жать все не­об­хо­ди­мое для ус­та­нов­ки: про­вод­ку, пе­ре­клю­ча­те­ли, кре­пеж, за­глуш­ки и т.д. Ди­с­тан­ци­он­ное уп­ра­в­ле­ние и бло­ки ком­фор­та не вхо­дят в ком­п­лект сте­к­ло­подъ­ем­ни­ков, и их при­об­ре­та­ют от­дель­но.
Мож­но ис­поль­зо­вать элек­т­ри­че­ские сте­к­ло­подъ­ем­ни­ки раз­лич­ных про­из­во­ди­те­лей, из­го­та­в­ли­ва­е­мые ими для дан­но­го ав­то­мо­би­ля. На­и­бо­лее на­деж­ны ры­чаж­ные кон­ст­рук­ции, но при вы­бо­ре ме­ж­ду ры­чаж­ным и тро­со­вым сле­ду­ет при­дер­жи­вать­ся ре­ко­мен­да­ций ав­то­за­во­да.
До на­ча­ла пе­ре­де­лок не­об­хо­ди­мо ис­пра­вить все де­фе­к­ты штат­но­го ме­ха­низ­ма — ис­клю­чить воз­мож­ные пе­ре­ко­сы и за­кли­ни­ва­ние.
Ус­та­но­вить са­мо­сто­я­тель­но сте­к­ло­подъ­ем­ник и “кно­поч­ное” уп­ра­в­ле­ние при оп­ре­де­лен­ных на­вы­ках воз­мож­но.
Ос­на­ще­ние ди­с­тан­ци­он­ным уп­ра­в­ле­ни­ем и бло­ком ком­фор­та луч­ше до­ве­рить спе­ци­а­ли­стам.

Примечания
1 — В приставках, где усилие передается вращающимся в оболочке тросом, аналогично спидометру, электродвигатель не имеет встроенного редуктора. В этом случае для снижения крутящего момента, передаваемого тросом, редуктор устанавливается не на электродвигателе, а на приводном валу механизма стеклоподъемника.
2 — Для повышения надежности вместо троса иногда применяют зубчатый ремень или цепь.
3 — Рукоятку ручного привода при этом снимают, а отверстие в обшивке двери закрывают специальной заглушкой.

Стеклоподъемники – все, что вы хотели знать, но стеснялись спросить. Часть 3. История стеклоподъемников

Давний предок современных Mercedes’ов и «Лад», паровая «самодвижущаяся телега» Николя-Жозе Кюньо, проехала первые метры по французским дорогам в далеком 1769 году. Ни о каких стеклоподъемниках в ее конструкции даже и речи не шло: в телеге окна не предусмотрены.

Целых полтора века с того момента открытая конструкция автомобилей оставалась вершиной автомобильного дизайна. Она, естественно, не предполагала защиты от солнца, ветра и пыли и тем более не ставила вопрос о возможности климат-контроля в салоне. Но как только личное авто превратилось из игрушки для элиты в средство массового и всесезонного передвижения, возникла необходимость как-то регулировать климат в салоне – хотя бы за счет поднятых/опущенных стекол.

Механический стеклоподъемник Brose



В 1926 году немецкий концерн Brose получил патент на механические устройства для поднятия и опускания автомобильных боковых стекол. Принцип конструкции, предложенной инженерами Brose, практически без изменений сохранился и в современных стеклоподъемниках с ручным приводом. А сам концерн за это время вырос в крупную международную компанию, которая работает со многими автопроизводителями.

На подготовку к массовому производству инновационных автокомплектующих ушло почти два года: завод Brose в Кобурге запустил стеклоподъемники в серию только в 1928 году после многочисленных тестов и испытаний. Первыми автомобилями, получившими в комплектацию стеклоподъемники, стали, естественно, «немцы».

Следующая веха в истории автомобильных стеклоподъемников носит полулегендарный характер и связана с Советским Союзом. В 30-х годах прошлого века члены правительства и политбюро СССР «рассекали» по московским улицам в автомобилях с автоматическими стеклоподъемниками и АКП – первыми, между прочим, во всем цивилизованном мире. Увы, документальных свидетельств от разработок советских инженеров почти не осталось: их изобретение не было запатентовано ни на союзном, ни на международном уровне, оставшись достоянием истории. В серию оно тоже не пошло: в тот момент в СССР просто не было массового производства автомобилей.

«Официальное» рождение автоматических стеклоподъемников состоялось только в 1940 году – на сей раз в Новом Свете. Любимец «сильных мира сего», ныне несправедливо позабытый автомобильный бренд Packard впервые в истории предложил автоматические стеклоподъемники в качестве опции на модели Packard 180 серий Custom Super 8. Для подъема стекла в них использовалась электро-гидравлическая система, а сами стеклоподъемники были не в пример объемнее современных. Это, кстати, особенно огорчало VIP-покупателей, имевших основания опасаться за свои жизни: в небольшом дверном пространстве «сосуществование» стеклоподъемников и листов брони было, мягко говоря, проблематичным.

Подхватил эстафету автоконцерн FORD. Уже в 1941 году автоматические стеклоподъемники были добавлены в комплектацию семиместных седанов и лимузинов принадлежащего ему бренда Lincoln. Еще одно подразделение Ford Motor Co. – бренд Cadillac получил автоматические подъемники для стекол между водительским и пассажирским рядом сидений.

Дальнейшая история развития автоматических стеклоподъемников была тесно связана с инженерными решениями для кабриолетов-трансформеров. Системы для автоматически складывающихся крыш и, соответственно, механизмов подъема стекла сначала создавались на основе вакуумных приводов, затем – приводов с гидравлической помпой.

Параллельно патентовались различные типы подъемных механизмов – о них подробнее можно узнать в статье, посвященной мировому опыту в производстве стеклоподъемников.

Первые стеклоподъемники с электрическими приводами появились в 1956 году на модели Continental Mark II – они стали результатом удачного сотрудничества между «двигателями прогресса» в сфере стеклоподъемников: Brose и Ford Motor Co.

Lincoln Continental Mark II



Следующим вопросом, с которым пришлось работать инженерам и разработчикам, стал вопрос безопасности. Для подъема стекол стало достаточно легкого (а иногда и случайного) нажатия на кнопку, и результатом прогресса стало не только удобство, но и первые травмы. «Ответный ход» предпринял все тот же концерн Brose, представив в качестве дополнительной опции к электростеклоподъемникам электрическую же защиту от защемления. Если стекло, оснащенное такой системой, натыкается при подъеме на препятствие, оно останавливается и вновь начинает опускаться. Первыми в мире моделями автомобилей, получившие эту опцию безопасности, стали модели Opel Senator и Omega.

Первая в мире система защиты от защемления, установленная на Opel Senator и Omega



Вопросы безопасности и надежности по-прежнему остаются ключевыми для производителей стеклоподъемников. Так, помимо системы реверсивного движения в «дополнительные функции безопасности» стеклоподъемников входит автоматический подъем стекол при остановке двигателя, полный подъем/опускание стекла одним нажатием, отложенное отключение питания на стеклоподъемники (позволяет поднимать и опускать стекла в течение 10 минут после остановки двигателя и извлечения ключа из зажигания).

Говорить о том, что развитие конструкций стеклоподъемников замерло на своей «высшей точке», не стоит. Вполне вероятно, что всего через пару лет автолюбителям представят абсолютно инновационные, безопасные и еще более надежные инженерные разработки. Как только это случится, мы сделаем все, чтобы достойно представить их в интернет-магазине Стеклоподъем.РФ.

Перейти в каталог

Рубрики

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
