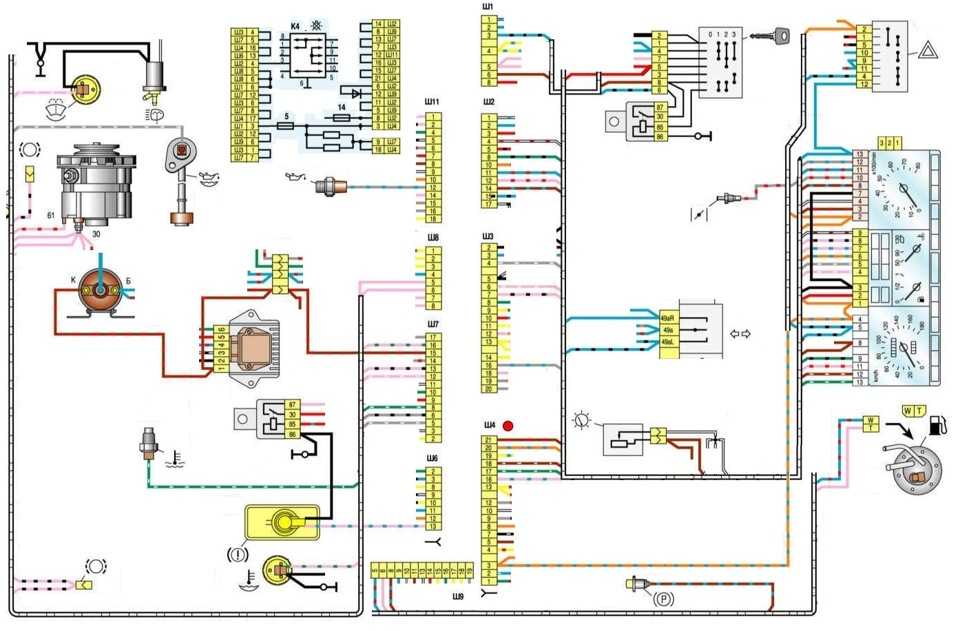

Электросхема ВАЗ-2109 инжектор с высокой и низкой панелью: описание, фото

ВАЗ-2109 8 клапанов в первую очередь следует рассматривать как технику, которая нуждается в постоянном контроле и осмотре технического состояния. Если владелец авто самостоятельно обслуживает своего железного четырехколесного друга, то он обязательно должен знать, как работают все автомобильные комплектующие, включая и электронные элементы. Именно электронные комплектующие в инжекторе ВАЗ-2109 обеспечивают бесперебойную работу двигателя, и если хоть какой-то элемент выйдет из строя, машина не сможет справляться со своими основными обязанностями. Понять принцип работы системы управления двигателя и выявить причину неисправности в ней довольно просто, если владелец авто ознакомится с электросхемой для инжектора ВАЗ-2109.

Какие помогает решать задачи электрическая схема

Электросхема для ВАЗ-2109 инжектор, конечно, в несколько раз сложнее, чем для карбюраторных машин. Впрочем, это вовсе не удивляет, ведь в модели с распределенным впрыском топлива встроены многочисленные электронные устройства, которые, к сожалению, могут выйти из строя. Интерактивная схема помогает решить немало задач:

• предоставляет водителю информацию о функциональности всех электронных устройств;
• передает управляющий импульс к электронным элементам;
• выступает в роли электрической защиты для всех электронных устройств;
• защищает систему от короткого замыкания.

Читайте также: Установка зажигания ВАЗ-2109 карбюратор

Виды электросхем

Существует несколько вариантов схем для контроля состояния электрического оборудования ВАЗ-2109:

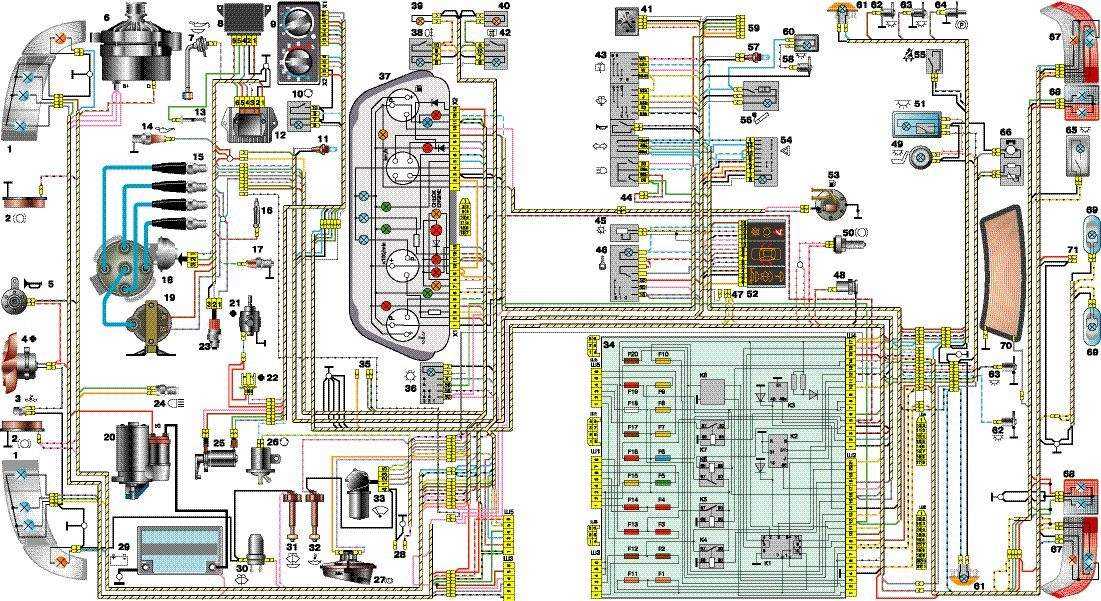

1. С «высокой панелью». Данная схема рассматривается как самая интерактивная и актуальная. В ней предусматривается дополнительная схема, которая предназначается для автомобильного монтажного блока.

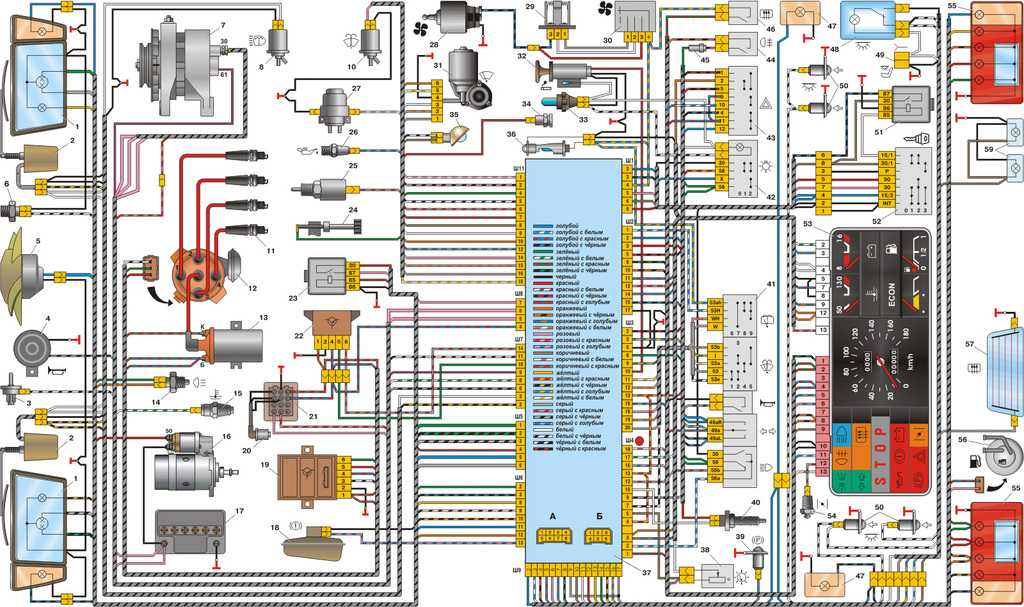

2. С «низкой панелью». Такая схема используется для выявления неисправности в монтажном автомобильном блоке.
3. С «европанелью». Данный вариант схем предусматривает полную информацию как для внутренней схемы, так и для монтажного блока. Включает в себя также схему, которая помогает подключить европанель, то есть электрических устройств и приборов, созданных по типу «евро».

Как передается сигнал

От электронного блока по специальным проводам, которые окрашены в разные цвета, передается сигнал в систему, контролирующую функциональность двигателя.

Благодаря разной цветовой маркировке проводов, водитель может разобраться в устройстве электросхемы и найти именно тот провод, который необходим для решения той или иной задачи. Чтобы передача электрического сигнала была качественной и бесперебойной, необходимо сделать следующее:

• использовать провода с подходящим сечением;
• следить за сопротивлением контактов, которое должно быть минимальным, для съемных соединений;
• контролировать целостность изоляции электрических проводников.

На работу двигателя инжектор ВАЗ-2109, а также на его динамические характеристики в первую очередь влияет состояние электропроводки, следовательно, за ней нужно постоянно и тщательно следить.

Читайте также: Пошаговый ремонт КПП ВАЗ-2109

Ознакомившись с интеллектуальной цветной электросхемой, даже без наличия специального измерительного прибора, можно довольно просто самостоятельно найти неисправность в электропроводке, причем даже самую незначительную. К примеру:

• выяснить, из-за чего перестало работать зажигание;
• определить, почему не включается стартер;
• из-за чего у генератора недостает напряжения;
• что привело к поломке отопительной системы.

Если сечение проводника уменьшится, это приведет к ухудшению передаваемого электросигнала, что в дальнейшем поднимет и температурный показатель. Иногда внешний осмотр не поможет выявить нарушение целостности жил, и только глубокий осмотр поможет выявить такое разрушение. Целостность проводки нарушается из-за окисления контактов, а так как такой процесс неизбежен при эксплуатации машин – это значит, что их периодически необходимо чистить.

Если электросигнал будет подаваться в искаженном виде, то сбой в работе станет ощущаться во всей системе инжектора ВАЗ-2109.

Дополнительные советы от профессионалов

Принимая ко вниманию некоторые советы и рекомендации, предоставленные профессионалами, можно самостоятельно продлить срок службы автомобильной проводки:

• автовладельцы обязательно должны периодически осматривать внешнее состояние изоляции и всех разъемов, заглянув для этого под капот своего авто;
• если при осмотре будет обнаружен незначительный дефект, поврежденный провод обязательно нужно заменить, чтобы не допустить короткого замыкания. Если надлом незначителен, то можно на некоторое время обмотать его качественной изолентой, но замену на длительное время откладывать не рекомендуется;
• снять с поверхности разъема слой окислителя поможет специальное средство WD-40, которое по доступной цене можно купить в специализированом магазине;
• желательно сделать дополнительную защиту для картера двигателя, чтобы предотвратить попадание влаги на провода.

Читайте также: Почему заливает свечи на ВАЗ-2109

Обязательно нужно вытирать излишек масла с изоляции, чтобы продлить срок ее эксплуатации. Специалисты настоятельно рекомендуют обязательно менять старую или поврежденную проводку, а не ремонтировать ее, чтобы в дальнейшем избежать более серьезных поломок, которые обойдутся владельцам авто в несколько раз дороже.

Поломки в электрике ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Чаще всего при повседневной эксплуатации автомобиля встречаются Поломки в электрике. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Внимание

Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару.

Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Внимание

Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Типы и расположение ламп

 Монтажные блоки

На автомобилях семейства ВАЗ–2109 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Монтажный блок типа 17.3722:

1.  Реле включения очистителей фар (К6). 2.  Реле времени омывателя заднего стекла (К1). 3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4.  Реле очистителя ветрового стекла (К3). 5.  Контактные перемычки на месте реле контроля исправности ламп. 6.  Реле включения обогрева заднего стекла (К10). 7.  Запасный предохранитель. 8.  Реле включения дальнего света фар (К5). 9.  Реле включения ближнего света фар (К11). 10.  Предохранитель. 11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12.  Реле включения звукового сигнала (К8).

Монтажный блок типа 2114–3722010–60:

K1.  Реле включения очистителей фар. K2.  Реле-прерыватель указателей поворота и аварийной сигнализации. K3.  Реле очистителя ветрового стекла. K4.  Реле контроля исправности ламп. K5.  Реле включения стеклоподъёмников. K6.  Реле включения звуковых сигналов. K7.  Реле включения обогрева заднего стекла. K8.  Реле включения дальнего света фар. K9.  Реле включения ближнего света фар. F1–F16.  Плавкие предохранители. F17–F20.  Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке		Защищаемые цепи
17. 3722	2114–3722010–60
1 (8 А)	F9 (7,5 А)	Правая противотуманная фара
2 (8 А)	F8 (7,5 А)	Левая противотуманная фара
3 (8 А)	F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А)	F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А)	F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа ручного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А)	F3 (10 А)	Задние фонари (лампы стоп-сигнала). Освещение салона
6 (8 А)	F6 (30 А)	Электростеклоподъёмники передних дверей. Реле включения электростеклоподъёмников
7 (8 А)	F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А)	F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А)	F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А)	F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А)	F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А)	F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель
13 (8 А)	F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А)	F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А)	F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А)	F12 (7,5 А)	Правая фара (ближний свет)

Специализированные реле

Обозначение	Назначение	Маркировка
		Блок 17. 3722	Блок 2114–3722010–60
К1	Реле времени омывателя заднего стекла	452.3747	—
К2	Реле указателей поворота и аварийной сигнализации	493.3747	495.3747
К3	Реле очистителя ветрового стекла	522.3747	526.3747
К4	Реле контроля исправности ламп	—	4412.3747

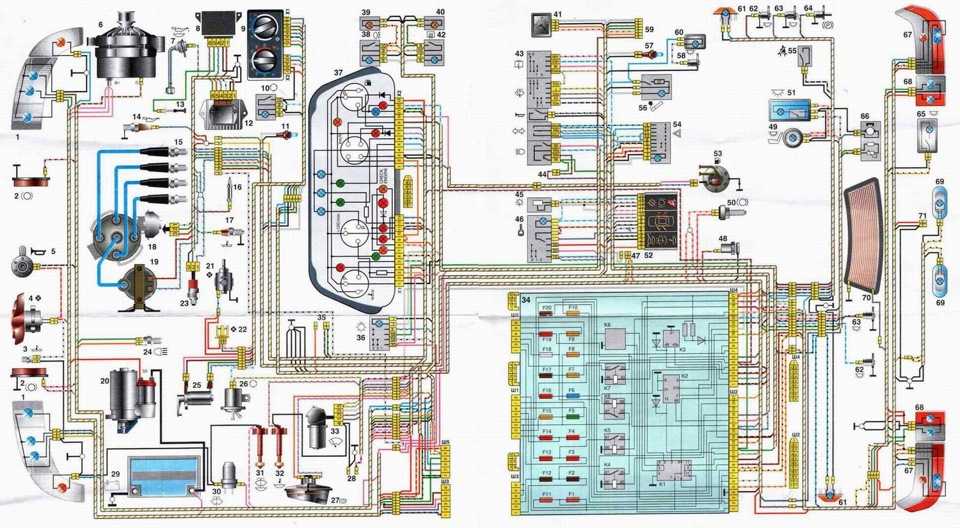

Электросхемы

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

Схема бесконтактной системы зажигания:

1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания.

Система управления электромагнитным клапаном карбюратора:

1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления.

Схема соединений генератора:

1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт. 10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722:

1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора.

Схема соединений стартера:

1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60:

1. Электродвигатель вентилятора. 2. Датчик 66.3710 включения электродвигателя. 3. Монтажный блок. А. К выводу “30” генератора.

Ремонт проводки ВАЗ 2108, 2109, 2101 и 2106

24.04.2020

Схема системы зажигания

Кратко о главном

На автомобилях ВАЗ расположено сразу два источника электроэнергии — генератор и аккумулятор. После запуска силовой установки всё электрооборудование автомобиля получает питание именно от генератора, батарея – не исключение, она тоже заряжается именно от генератора. Аккумулятор нужен только для главного – подавать напряжение на стартер, чтобы запустить всю систему и потреблять лампочки, приёмники и другое оборудование при выключенном двигателе.

Водители, предпринимающие попытки найти в интернете информацию об электропроводке своего автомобиля, почти всегда оказываются в сложном положении: дело в том, что выпускались модели с высокой и низкой панелью, а также инжекторной и карбюраторной системой. Кроме этого, встречается и экспортный вариант, оснащённый дополнительными опциями, отсутствующими в базовой комплектации, например, стеклоподъёмниками. Все эти различия вносят поправки в электрическую схему авто и из-за этого разобраться порой просто невозможно.

Чтобы точно определить, какая схема ВАЗ необходима владельцу автомобиля, следует разобраться со следующими факторами.

1. Определить, какую панель имеет машина — высокую или низкую. Это можно выяснить по расположению приборов. Если авто имеет инжектор, то практически наверняка на нём установлена высокая панель.
2. Электрическая схема экспортного варианта точно такая же, как и у базового, исключение лишь составляют некоторые опции
3. Если необходима схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать в дополнение к основному.

Какие неисправности появляются чаще всего

Даже опытные механики всегда условно разделяют проблемы с электросетью ВАЗа на два типа: проблемы с генератором и неисправности с остальными приборами. Именно поэтому два эти класса сложностей никогда нельзя объединять и рассматривать следует по отдельности.

Интересные знания и опыт можно подчерпнуть из данного видеоролика:

Несмотря на то, что схема электрооборудования ВАЗ-2108 с карбюратором и низкой панелью имеет отличия от авто с высокой, основные компоненты, а также их неисправности являются общими.

Неисправности генератора

Если на панели загорается красная лампочка, это может означать только одно — питание от генератора к оборудованию попросту не поступает. В подобной ситуации глушить силовую установку нельзя и добираться до дома придётся без остановок, поскольку повторно автомобиль можно и не завести.

После того как вы доберетесь до дома, проблема решается поэтапно таким образом:

1. проверить ремень генератора, если он порван – это всё объясняет, вал вращается, но не передаёт энергию дальше;
2. если ремень цел, нужно проверить его натяжение, его наличие не решает вопрос, т.к. он может попросту пробуксовывать; для этого достаточно нажать на него рукой сверху, если он прогнулся на 10 или 15 см, то всё хорошо;
3. отвернув гайку крепления генератора к кузову, с помощью монтировки необходимо отодвинуть устройство, после чего она обратно затягивается;
4. нужно проверить цел ли предохранитель и заменить его.

После того, как все эти действия поэтапно выполнены, необходимо запустить мотор и проверить, погасла ли сигнальная лампочка.

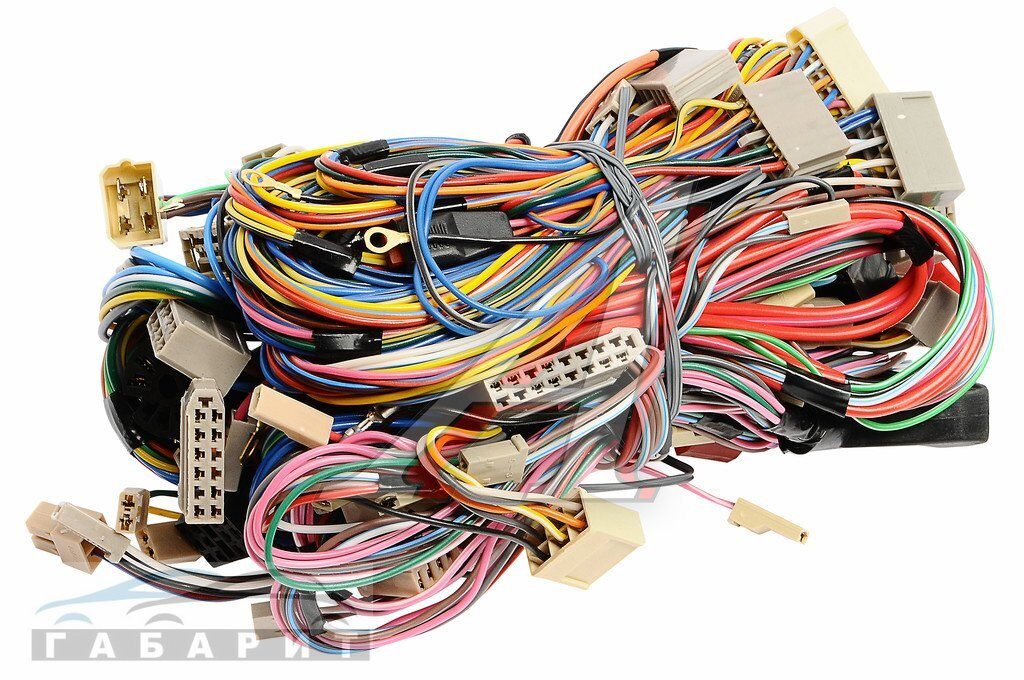

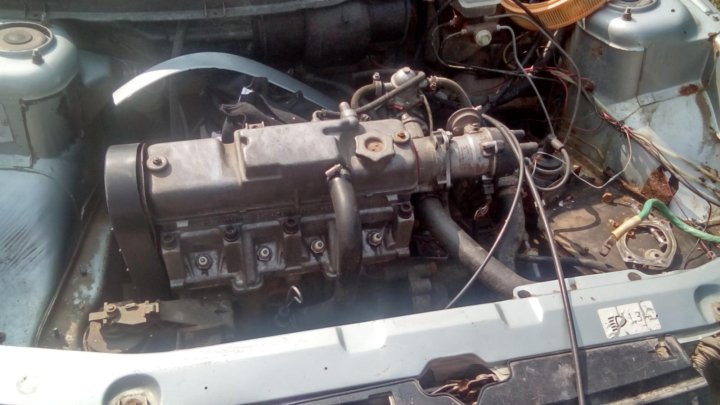

Проводка в процессе демонтажа

Если этого не произошло, значит проблема не устранена. В такой ситуации следует проверить тонкий проводник, соединяющий генератор с АКБ. Он может быть оборван или просто окислились клеммы. Также разумным является (если проблему не обнаружили или с проводником ничего не понятно) набросить дополнительный провод вместо проводника и проверить сигнальный индикатор.

Если положительный результат снова не достигнут, стоит проверить сам генератор. Начинающим автолюбителям лучше обратиться в сервисный центр, а опытные могут проверить работу регулятора напряжения этого устройства.

Причём для того чтобы это сделать, снимать генератор вовсе не следует. Необходимо запустить мотор и дать ему время поработать на средних оборотах. Замер проводится при включённых фарах, установив щупы вольтметра на соответствующую клемму регулятора и массу генератора.

Нормальным напряжением считается 13 — 14 В. Если этот показатель оказался более высоким или низким, то регулятор необходимо заменить. Более высокий показатель указывает на то, что регулятор не выпрямляет напряжение и посылает «пики» на аккумулятор, более низкое означает, что внутреннее сопротивление или полупроводниковые элементы регулятора вышли из строя. Регулятор желательно заменить, ремонтировать его следует, лишь при глубоких навыках радиотехники.

Неисправности приборов

Чаще всего на ВАЗ возникают проблемы с контрольными лампочками или некоторыми приборами. Все эти элементы электросхемы машины ВАЗ-2109 с карбюратором или инжектором расположены на панели.

Если поломка кроется в указателях уровня бензина либо температуры, то источником проблемы может стать не только их неисправность, но также обрыв в цепи питания. Владельцу автомобиля необходимо прозвонить всю электроцепь, а если это не помогает, проверить работоспособность датчиков и самих приборов. Когда контрольные лампочки постоянно горят, то их следует заменить либо проверить контакты.

Однако в случае появления всех этих неисправностей всё же стоит прозвонить всю цепь, чтобы убедиться в её полной работоспособности. Ещё одна распространённая неисправность — проблемы с работой спидометра. Чаще всего её источником оказывается тросик.

Также стоит проверить степень затяжки крепёжных гаек наконечников. Иногда при работе спидометра слышится шум. Причина его появления чаще всего кроется в деформации гибкого вала.

Тюнинг системы электрического питания ВАЗ

Некоторые владельцы ранних моделей автомобиля сталкиваются с необходимостью замены силовой установки из-за выработки ею своего ресурса. После этого подвергается доработке и электросхема ВАЗ с карбюратором.

Так как инжекторная система впрыска топлива имеет большое количество датчиков, то предстоит заменить проводку в машине. Если вы думаете, что эта непосильная задача, спешим вас обрадовать. Разобравшись со схемой, каждый автолюбитель способен внести эти изменения самостоятельно без особых навыков.

Так выглядит тюнингованая проводка автомобиля ВАЗ

Это касается всех высоковольтных проводников, а также проводов системы зажигания. Однако предварительно следует изучить описание электропроводки ВАЗ-2109, так как в некоторые электронные системы машины вносить изменения нельзя, например: менять форму блок-фар; систему освещения заднего номера; устанавливать звуковые приборы с сигналами аварийных служб.

Одновременно с внесением изменений в электрическую схему авто следует проверить и работоспособность основных датчиков, расположенных в подкапотном пространстве. Зачастую необходимость в изменении проводки возникает и при установке современной системы сигнализации. Владельцу ВАЗ-2109 необходимо периодически проводить осмотр штатной проводки с целью выявления возможных механических повреждений или нарушения целостности изоляционного покрытия проводов.

Монтажный блок предохранителей ВАЗ 2109

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших отличиях электрической схемы, различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.



Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.



Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.



Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:



• нестабильная работа фар или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать



Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Цвет провода габаритов ваз 2109

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

В интернете существует большая путаница с электросхемами Ваз 2109.

Причиной путаницы являются следующие факторы: 1) Модели Ваз 2109 с карбюраторной системой питания выпускались с низкой панелью(до 1998 года) и с высокой панелью (1998-2013 года).

Модели с высокой панелью могут быть как с карбюраторной, так и с инжекторной системой питания. 3) Выпускались экспортные варианты Ваз 2109 с дополнительными опциями, например стеклоподъемниками, которых в базовой комплектации нет

ЭСУД(электронная система управления двигателем) или ,как еще называют, ЭБУ различных модификаций.

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

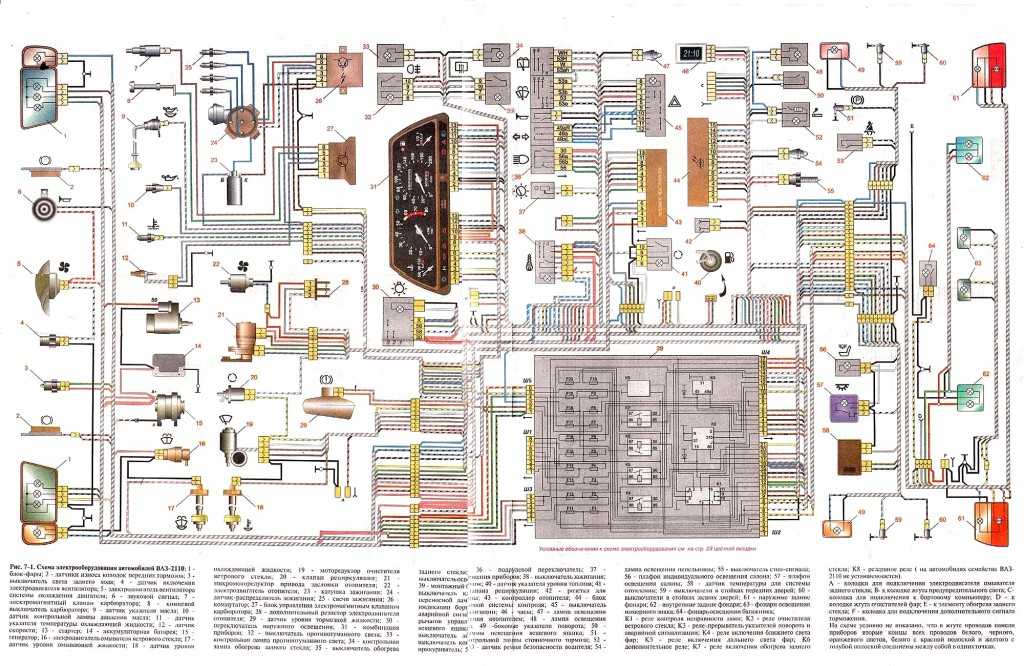

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков.

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в  другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

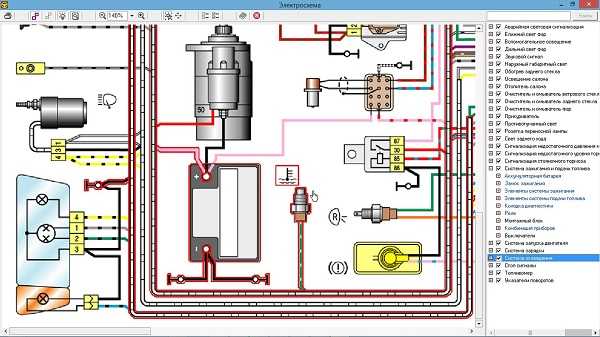

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать.  Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Электросхемы Ваз 2109

В интернете существует большая путаница с электросхемами Ваз 2109. Причиной путаницы являются следующие факторы: 1) Модели с карбюраторной системой питания выпускались с низкой панелью (до 1998 года) и с высокой панелью (1998-2013 года). 2) Модели с высокой панелью могут быть как с карбюраторной, так и с инжекторной системой питания. 3) Выпускались экспортные варианты девятой модели с дополнительными опциями, например стеклоподъемниками, которых в базовой комплектации нет 4) ЭСУД (электронная система управления двигателем) или ,как еще называют, ЭБУ различных модификаций.

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109? Если не знаете, смотрим на картинки:

высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если двигатель инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш автомобиль — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4) Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей:

Проводка Ваз 2109 высокая панель

Проводка Ваз 2109 низкая панель

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля.

Также нашел неплохую программку для владельцев старых Ваз 2108 2109. Программка эта делает электросхему интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

interaktivnaya-shema-provodki-vaz-2109

Интерактивная схема проводки Ваз 2108, Ваз 2109 низкая панель

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Особенности конструкции, полезные советы

Схема включения фар показана на рис. 9.15. Ближний и дальний свет фар на автомобиле ваз 2108, ваз 2109, ваз 21099 включается с помощью вспомогательных реле К5 и К11 (К8 и К9 для монтажного блока 2114). Управляющее напряжение на обмотки реле подается от переключателя 6 света фар, если полностью нажата клавиша переключателя 4 наружного освещения.

Схема включения указателей поворота и аварийной сигнализации на автомобиле ваз 2108, ваз 2109, ваз 21099 показана на рис. 9.17. Указатели поворота правого или левого борта включаются переключателем 9. В режиме аварийной сигнализации выключателем 8 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем К2.

Если фары на автомобиле ваз 2108, ваз 2109, ваз 21099 вдруг начали светить тускло, а при включении сигнала поворота начинает мигать лампа габаритного света — восстановите контакт «массового» провода с кузовом автомобиля.

Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет, и яркость лампы уменьшается. Причем этот процесс происходит достаточно медленно и водитель не замечает постепенного ухудшения освещенности дороги.

Рис. 9.15. Схема включения фар и противотуманного света на автомобиле ваз 2108, ваз 2109, ваз 21099:

Рис. 9.16. Схема включения наружного освещения с фрагментом (а) схемы соединений системы стояночного света (для автомобилей ваз 2108, ваз 2109, ваз 21099 выпуска до 1988 г.):

Рис. 9.17. Схема включения указателей поворота и аварийной сигнализации на автомобиле ваз 2108, ваз 2109, ваз 21099:

Особенности конструкции фар автомобиля ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Рефлектор 1 фары изготовлен из стали и имеет форму параболоида, ограниченного сверху и снизу горизонтальными плоскостями. Для создания зеркальной отражающей поверхности рефлектор внутри покрывается специальным термостойким лаком, а затем на него в вакууме наносится тонкий слой алюминия. Такое покрытие отражает от 90% падающего на него света.

Рассеиватель 5 фары выполнен из бесцветного силикатного стекла с высокой степенью прозрачности. На его внутренней поверхности отпрессована сложная система линз и призм, рассеивающих свет в горизонтальной плоскости и концентрирующих световой поток в необходимых направлениях согласно международным нормам.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Ваз 2109 не горят стопы Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса. Спрашивайте, я на связи!

Цвета проводов в электропроводке

Цветовая схема идентификации удобна не только для монтажа. Как правило, разные исполнители устанавливают и эксплуатируют электропроводку. Соблюдение стандартов предотвращает ошибки во время ремонтных работ, в процессе модернизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

• голубой – рабочий нулевой;
• поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
• основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.

3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Лампы освещения приборов.

Правый задний фонарь (габаритный свет)

Реле стартера

Реле стартера расположено под капотом на щитке передка.

Красиво оформить салон светодиодами, сделать оригинальным автомобиль, можно и на простых моделях машин. У Ваз 21209 и Ваз 21093, освещение салона часто дополняется подсветкой ног. При открывании двери мощности лампочек БСК недостаточно, чтобы осветить водительское место в районе расположения ног. Центральный плафон дает рассеянный свет, но руль и передняя панель создают тень. Любой случайно упавший предмет создаст неудобства при посадке в темное время.

Исходя из расположения проводки, плюс удобнее всего подключать от прикуривателя. Минус берется от БСК в месте отвода на плафон салона на двери водителя. Тогда подсветка будет включаться при открывании передней левой двери. Плафон направленного света можно поместить возле пола в любом месте и создать дополнительный свет для любого пассажира в момент посадки.

Более сложный вариант, когда подключение полностью завязано на освещении салона. В этом случае минусовый провод прокладывается от плафона освещения салона, и подсветка ног работает и режиме принудительного включения потолочной лампы.

Современные LED-лампочки позволяют создавать различные варианты светового тюнинга салона. Можно сделать разноцветными показатели на приборах или создать подсветку панели в любом месте соединения. Пассажиры будут поражены, когда вы включите множество точечных ламп в потолочной обивке. Слабые источники света за счет большого количества обеспечат хорошую видимость внутри машины.

При создании необычного освещения, надо иметь определенные знания и навыки в монтаже электрических схем постоянного тока. Подсоединяться к системе проводки удобнее всего от развязки под обшивкой слева от ног водителя перед дверью.

https://youtube.com/watch?v=hXlQDTug7pk

голоса

Рейтинг статьи

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11). При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

«Обрыв» или короткое замыкание в проводке

Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Распиновка кнопки стеклоподъемника ВАЗ-2114

Если взглянуть на обе половины, на которые кнопка стеклоподъемника ВАЗ-2114 была разобрана, то четко вырисовываются два ряда контактов и гнезд для них. В одном насчитывается четыре элемента, в другом – три. Вот этот отсутствующий контакт считается точкой отсчета для последующей распиновки кнопки стеклоподъемника ВАЗ-2114.

Расположив половину корпуса с лицом к себе, нумеруют контакты. Каждый «зуб» соответствует проводку различного цвета.

1. Желтый. Подключается к габаритам и служит «плюсом».
2. Черный. Можно подключать на минус к аккумулятору либо подключать на массу.
3. Красный. Это питающий плюс. Можно подсоединять к аккумулятору. Тогда стеклоподъемник ВАЗ-2114 будет работать как при включенном зажигании, так и нет. Если водитель желает получить работающий механизм лишь тогда, когда двигатель заведен, следует подключать его к аналогичному плюсу другого узла.
4. Зеленый. Выход на мотор стеклоподъемника.
5. Синий. Выход на мотор стеклоподъемника. Если перепутать местами 4-й и 5-й узел, устройство будет работать. Но вместо стрелки вверх, стекло будет опускаться. И наоборот.
6. Шестой и седьмой автоматически «мышками» подключены к черному, то есть к массе. Но некоторые рекомендации говорят о том, что данное действие не целесообразно. Лучше делать подключение к аккумулятору.

Выключатель наружного освещения ВАЗ 2108, 2109, 21099

Выключатель наружного освещения в электрооборудовании автомобилей ВАЗ 2108. 21081, 21083, 2109, 21091, 21093, 21099 выключает и включает габаритные огни, фонари освещения заднего номерного знака, подкапотную лампу, ближний свет фар, через него подается напряжение на выключатель противотуманных ламп в задних фонарях . Он установлен в панели приборов.

Положения клавиши выключателя наружного освещения

Исходное положение — «0» (цепи обесточены).

Положение — «1» (запитаны цепи габаритов в передних блок-фарах и задних фонарях, подкапотная лампа, фонари освещения заднего номерного знака, лампы противотуманного света в задних фонарях). Загорается контрольная лампа-сигнализатор включения наружного освещения на панели приборов.

Положение — «2» (ближний свет фар).

Соединения переключателя наружного освещения схема №1

(автомобили ВАЗ 2108, 2109, 21099 до 1998 г.в. с монтажным блоком 17.3722)

Выключатель наружного освещения ВАЗ 2108, 2109 до 1998 г.

Соединения переключателя наружного освещения схема №2

(автомобили ВАЗ 2108, 2109, 21099 после 1998 г.в. с монтажным блоком 2114)

Выключатель наружного освещения ВАЗ 2108, 2109 после 1998 г.

Примечания и дополнения

— Выключатель наружного освещения ВАЗ 2108, 2109, 21099 находится всегда под напряжением, даже при положении ключа в замке зажигания «О» — «стоянка». Поэтому после остановки двигателя необходимо возвращать его клавишу в положение «0» — исходное положение, чтобы не разрядить АКБ включенными габаритами или ближним светом.

Выключатель наружного освещения автомобилей ВАЗ 2108, 2109, 21099 демонтированный из панели приборов

— На клавише выключателя имеется лампа подсветки, которая загорается после поворота ключа в замке зажигания в положение «I» — «старт».

— Помимо перечисленных выше контактов переключателя наружного освещения, в нем установлены еще несколько, предназначенных для цепей включения габаритов отдельно с правой и левой сторон автомобиля (для ВАЗ 2108, 2109 первых годов выпуска).

— Маркировка выключателя наружного освещения 581.3710.

— Помимо перечисленных выше цепей выключатель наружного освещения подает напряжение в цепь внутреннего освещения салона автомобиля.

Источник

Датчик бензина на ВАЗ 2109

Если стрелка указателя уровня топлива вдруг падает или ведет себя несколько неадекватно, не стоит сильно переживать. Вы можете легко устранить проблему самостоятельно, если это неисправный датчик.

Игнорировать выход из строя датчика уровня топлива (ДУТ) не стоит, так как при отсутствии информации об остатке топлива вы сильно рискуете не доехать до заправки, а остановиться где-нибудь в пустыне.

Содержание

1. Расположение
2. Причины замены
3. ДУТ на высокой и низкой панели
4. Проверка работоспособности
5. Обратная сборка
6. ДУТ исправен. Что делать?

Расположение

Если, как правило, большая часть ремонтных работ, связанных с двигателем и его системой, проводится через подкапотное пространство, то в случае с датчиком уровня топлива все несколько иначе.

FLS находится под задним сиденьем. Чтобы добраться до него, необходимо снять сиденье, отогнуть шумоизоляционный материал, если он есть, и найти нужный нам контроллер в районе над топливным баком.

Причины замены

Вам обязательно нужно заменить датчик, если автомобиль начинает издавать следующее:

• Стрелка указателя уровня топлива «пляшет» или резко упала в нулевое положение;
• Индикатор горит постоянно, указывая на критический уровень топлива, даже если вы только что залили полный бак.

ДУТ на высокой и низкой панели

Различия в датчиках форсунок и карбюраторов минимальны. Также немного отличаются датчики уровня топлива на автомобилях ВАЗ 2109, оснащенных низкой и высокой панелью.

Разница заключается в значениях сопротивления. Эти параметры необходимо знать в процессе проверки состояния сопротивления датчика.

Тип панели	Показания сопротивления
Высокая панель	238-262 Ом — стрелка находится в начале шкалы, около 0; 59-71 Ом – стрелка находится посередине шкалы; 17-23 Ом — стрелка в конце шкалы, указывающая на полный бак топлива
Низкая планка	285-335 Ом – стрелка находится в начале шкалы, возле отметки 0; 100-135 Ом — стрелка индикатора находится посередине шкалы указателя уровня топлива; 7-25 Ом — стрелка в конце шкалы указывает на полностью полный бак

В связи с этим при покупке нового датчика уровня топлива обязательно заказывайте контроллер для высокой или низкой панели в зависимости от типа вашего автомобиля. Также важно отметить, что в случае с инжекторными двигателями датчик находится внутри топливного насоса, но принцип работы у него тот же, что и у карбюратора.

Проверка работоспособности

Не спешите выбрасывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.

В любом случае вам придется извлечь «подозреваемого», чтобы проверить его».

1. В салоне снимите нижнюю часть заднего сиденья, снимите шумоизоляционный материал, если он есть. Это даст вам доступ к смотровому люку в полу автомобиля.
2. Используя отвертку Phillips, открутите четыре установочных винта, которые удерживают люк на месте. Возьми это. Под люком вы найдете уплотнительную прокладку из резины. В любом случае, даже если старый датчик снова заработает на благо вашего автомобиля, вам следует заменить эту прокладку.
3. Отсоедините колодку питания с проводами от датчика, затем открутите контргайки по периметру, которые крепят нужный датчик уровня топлива к корпусу бака. Обычно таких гаек 6, и для их разборки понадобится торцевая головка на 8 или обычный ключ.
4. Под одной из гаек находится заземляющий провод, соединенный с болтом. Отсоедините кабель и пока отложите его в сторону. Он не должен вмешиваться.
5. Аккуратно снимите датчик и не забудьте снять резиновое уплотнение, которое находится чуть ниже регулятора. Если на нем видны признаки повреждения, дефекты, обязательно замените этот компонент.
6. Когда датчик снят, визуально проверьте его текущее состояние. При наличии механических повреждений нет смысла пытаться его отремонтировать или восстановить работоспособность. Меняй немедленно.
7. При отсутствии визуальных повреждений проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри находится топливо, на поверхности элемента, через который вытекло топливо, видны трещины и различные дефекты. Если поплавок имеет все это, замените датчик целиком.
8. Обязательно продуйте топливный фильтр сжатым воздухом. Полезная мера, которая точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заливаете свой ВАЗ 2109, оставляет желать лучшего.
9. Проверьте состояние резистора. Для этого вам понадобится мультиметр в режиме омметра. Подключите измерительное устройство к клеммам датчика и измерьте показания. В самом нижнем положении (бак пустой) сопротивление должно быть около 315-345 Ом. Если бак наполовину полон, сопротивление будет от 108 до 128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если параметры отличаются от указанных, или сопротивление отсутствует, это свидетельствует о неисправности контроллера. Его необходимо заменить.

Проверка статуса

Обратная сборка

Необходимо следовать обратному принципу разборки. Но здесь есть некоторые нюансы.

1. Установите прокладку бензобака на болты.
2. Замените его новым или восстановленным старым датчиком.
3. На одну из шпилек наденьте провод массы регулятора уровня топлива, после чего можно затянуть все шесть гаек крепления разобранного датчика.
4. По обеим трубкам проложены шланги отбора и подачи топлива. После этого можно полностью затянуть болты хомута топливного шланга.
5. Подсоедините разъем подачи к регулятору уровня топлива и установите на место крышку люка. Только прокладки не забудь. Все они заменяются в большинстве случаев на новые. Хотя состояние старых удовлетворительное.

К сожалению, замена ДУТ не всегда дает желаемый результат. После проделанной работы может оказаться, что с датчиком все в порядке, но указатель уровня топлива на приборной панели продолжает вести себя неадекватно или вообще не реагирует.

Выключи и переключи

ДУТ исправен. Что делать?

Попробуйте выполнить следующие действия.

• Разъем датчика имеет пару проводов: розовый и синий;
• От розового работает стрелка индикатора уровня топлива на баке, а синий ремешок отвечает за лампочку критически низкого уровня топлива;
• Возьмите любую перемычку, которая у вас есть под рукой, то есть кусок любого провода, а затем перережьте перемычкой розовый провод на массу, при этом включив зажигание. В этот момент стрелка должна быть в положении полного бака;
• Теперь аналогично с помощью перемычки замыкаем синий провод с массой. Это должно включить свет, который сообщает черте, что уровень топлива в бензобаке низок;
• Если указатель или лампа не работали при соединении перемычки с массой, это говорит о том, что сам указатель был «забит» или есть проблема с состоянием проводки.

В замене датчика нет абсолютно ничего сложного. Работы по разборке можно выполнить за 30-60 минут даже при небольшом опыте. Что касается самого ДУТ, то он выходит из строя не так часто, но все владельцы ВАЗ 2109 и не только должны знать особенности его замены.

Разбор генератора ВАЗ 2109 карбюратор. Стоимость ремонта

Ремонт генератора ВАЗ 2109 возможен как на станции ТО, так и самостоятельно. Для диагностики своими руками потребуется мультиметр, так как визуальный осмотр проблем не обнаружит.

[ Скрыть ]

Конструктивные особенности

Автомобили ВАЗ 2109 могут комплектоваться двумя моделями генераторных установок. Это 37.3701 и 9402.3701.

Описание конструктивных элементов первых:

• 1 — штуцер зажимной;
• 2 — втулка;
• 3 — штуцер буфера;
• 4 — задняя крышка узла;
• 5 — болт крепления выпрямителя;
• 6 — сам блок выпрямительный;
• 7 — клапан этого устройства;
• 8 — емкостная деталь;
• 9 — задний опорный элемент вала поворотного устройства;
• 10 — кольца контактные;
• 11 — шкив поворотного устройства;
• 12 — щетка, подключенная к выводу Б регулятора;
• 13 — контакт 30, необходимый для подключения энергопотребителей;
• 14 — контактный элемент 61 генераторной установки;
• 15 — щетка, соединенная с выводом Ш на механизме регулирования;
• 16 — контакт В этого элемента;
• 17 — сам регулятор напряжения в бортовой сети;
• 18 — штифт для крепления генераторной установки к натяжной планке;
• 19 — рабочее колесо;
• 20 — вал;
• 21 — шайбы для фиксации подшипникового устройства;
• 22 — кольцо упорное;
• 23 — передний подшипник нового элемента шкива поворотного устройства;
• 24 — обмотка ротора;
• 25 — полюсный наконечник этого устройства;
• 26 — еще одна обмотка;
• 27 — механизм статора;
• 28 — передняя крышка блока генератора.

Схема устройства модели 37.3701

Конструкция агрегата 9402.3701:

• 1 — крепления защитного кожуха;
• 2 — контакт В+ для подключения электрооборудования машины;
• 3 — емкостное устройство;
• 4 — общий контакт дополнительных диодных элементов. Он подключается к выходу D+ на приспособлении регулятора;
• 5 — устройство фиксации положительных диодов выпрямительного механизма;
• 6 — зажим для отрицательных диодных элементов;
• 7 — положительный диод;
• 8 — минусовой элемент;
• 9 — регулятор напряжения в электрической сети машины;
• 10 — задняя крышка генераторного агрегата;
• 11 — болт стяжной;
• 12 — крышка передняя генераторного агрегата;
• 13 — обмотка статора;
• 14 — кольцо упорное;
• 15 — передний опорный элемент вала поворотного механизма;
• 16 — вал;
• 17 — гайка;
• 18 — вал поворотного механизма;
• 19 — шайба коническая;
• 20 — шайба штатная;
• 21 — полюсные наконечники роторного механизма;
• 22 — сердечник статорного устройства;
• 23 — втулка;
• 24 — обмотка поворотного механизма;
• 25 — задний опорный элемент шкива ротора;
• 26 — втулка опорного элемента;
• 27 — контактные кольца;
• 28 — держатель щеточного узла;
• 29 — контакты обмотки статорного механизма;
• 30 — дополнительный диодный элемент;
• 31 — общий контакт Д.

Генераторная конструкция 9402.3701

Карбюраторные силовые агрегаты комплектуются устройствами модели 37.3701, а форсунки — 9402.3701. По конструкции эти узлы аналогичны, это синхронные двигатели переменного тока. Они оснащены встроенным выпрямительным блоком на кремниевых диодных элементах. И регулятор напряжения в них электронный.

На автомобилях, выпущенных до 1996 года, в моделях 37.3701 использовались отдельные регуляторы и щеткодержатели. В таких устройствах напряжение с контакта 30 подавалось на контакт B. В более поздних версиях этот параметр подается на выход C, так как B отсутствует.

Как проверить правильность?

Перед диагностикой проблем с инжекторными и карбюраторными автомобилями Вам необходимо запустить двигатель и дать ему поработать несколько минут. Затем, нажимая на педаль газа, необходимо увеличить число оборотов коленчатого вала до 3 тыс./мин.

Для создания имитации вождения в обычном режиме выполняется включение:

• дальнего света фар;
• системы обогрева заднего стекла;
• печи.

Диагностика мультиметром:

1. С помощью тестера измеряется значение напряжения на клеммах аккумулятора. Этот параметр составит 13,2 вольта у модели 9402.3701 и 13,6 вольта у 37.3701. Если при диагностике без снятия напряжения на клеммах аккумулятора полученное значение оказалось другим, это свидетельствует об обрыве или коротком замыкании обмоток прибора. Также могут выйти из строя регулятор напряжения и щеточный узел. Иногда проблема кроется в окислении контактных элементов обмотки возбуждения.
2. Чтобы убедиться, что механизм регулирования работает, отключаются все потребители энергии. Горит только оптика дальнего света, после чего процедура измерения напряжения повторяется. Этот параметр должен быть в пределах от 13,2 до 14,7 вольт для модели 94.3701. В электрогенераторе 37.3701 полученное значение будет от 13,6 до 14,6 В.
3. Если элемент регулятора на модели 9402.3701 снят, то его можно проверить, подключив к щеточному механизму источник света. В частности, между его элементами. Лампа должна быть рассчитана на 1-5 Вт и 12 вольт. Источник питания подключается к контактам D+ и земле устройства. постоянный ток. Диагностика производится сначала активацией напряжения на 12 вольт, а затем на 15-16 В.
4. В первом случае источник света должен работать, во втором — нет. Если он срабатывает при подаче 12 и 15 вольт, то поломку нужно искать в регулирующем устройстве. При отсутствии возгорания следует проверить причину на наличие разомкнутого или нарушенного контакта между щеточными элементами и выводами устройства. Меняется сам регулятор для восстановления работоспособности генератора. Для проверки прибора 37.3701 лампочка подключается к контактам В и С, это плюс, а так же масса.
5. Клапаны выпрямителя проверяются путем отсоединения кабелей от аккумуляторной батареи, блока генератора и контакта регулятора. Положительный провод от аккумулятора подключается через источник света к выводу В+ генераторной установки 9402.3701. Если это модель 37.3701, то его нужно подключить к выводу 30. Минусовой контакт — масса, он соединен с корпусом. Если в результате предпринятых действий источник света заработал, то проблема в коротком замыкании (в обоих блоках).
6. Диагностика аналогичной проблемы на плюсовых клапанах осуществляется подключением плюсового контакта аккумулятора к выводу В+ (для модели 37.3701 — клемма 30). Подключение осуществляется через источник света. Минусовой контакт идет на вывод фазной обмотки статорного механизма (можно подключить к любому). О неработоспособности одного или нескольких положительных клапанов будет свидетельствовать включение лампочки.
7. Процедура диагностики короткого замыкания на минусовых контактах элемента выполняется при соединении плюсовой клеммы аккумулятора с фазной обмоткой статорного механизма. Лампочка должна располагаться на электрической цепи, а минусовая клемма выходит на корпус генераторной установки. Если загорелся осветительный прибор, это свидетельствует о повреждении отрицательных клапанов или перемыкании статорного механизма с корпусом автомобильного электрогенератора.
8. Для предотвращения короткого замыкания обмотки с машины демонтируется узел, после чего отсоединяются элементы от регулятора и выпрямительного блока. С помощью источника света или омметра проверяют детали на наличие короткого замыкания. Клапаны генераторного устройства можно диагностировать тестером; это не требует подключения батареи или лампочки.
9. Для проверки дополнительных диодных элементов плюсовая клемма аккумулятора подключается к выводу D через источник света. В модели 37.3701 подключение необходимо производить с клеммой 61. Минусовая клемма идет на вывод одной из фазных обмоток статорного устройства; винт можно использовать для фиксации узла выпрямителя. Если источник света загорается, это свидетельствует о повреждении диодных элементов.
10. Для определения обрыва клапанов необходимо проверить ток отдачи, этот параметр не должен падать в результате нагрузки. Но такая проблема может быть из-за повреждения или короткого замыкания обмоток генераторного блока.
11. Для диагностики каждого диодного элемента понадобится тестер или контрольная лампочка. Для этого придется демонтировать выпрямительный узел. В случае поломки этого устройства его необходимо заменить в сборе. Возможна замена отдельных клапанов, но для основных элементов необходима перепрессовка в держателе. Выполнение данной операции требует от автовладельца осторожности и навыков.

Обмотки статорного или роторного механизма можно диагностировать только с помощью дефектоскопа или электронного осциллографа, проверка заключается в контроле кривых напряжения.

На канале «Авто-блогер» подробно описана процедура осмотра генераторной установки автомобиля.

Возможные неисправности

Если узел не работает или работает некорректно, необходимо найти причину проблемы:

1. При включении зажигания на приборной панели индикатор не горит. Возможно, этот признак спровоцировал неисправный предохранитель. Проблема может быть в поврежденной проводке. Необходимо проверить электрические цепи и предохранительное устройство. Прозвонка проводки осуществляется с помощью тестера.
2. Диодный индикатор на приборке не горит, но аккумулятор разряжается, все остальные приборы управления работают нормально. Возможная проблема — короткое замыкание диодных элементов на мосту или плохой контакт на обмотке возбуждения. Причиной проблемы может быть неработоспособность реле, выход из строя щеточного механизма или повреждение проводки от генератора до приборной панели. Все вышедшие из строя компоненты можно отремонтировать или заменить самостоятельно.
3. Индикатор аккумулятора на приборной панели загорается при работающем двигателе, аккумулятор можно зарядить. Необходимо выполнить диагностику регулирующего устройства, проблема может заключаться в нем.
4. При работающем двигателе индикатор аккумулятора слишком яркий или только на 50%. Необходимо провести диагностику приводного ремня, проблема может заключаться в его износе или ослаблении. Для устранения проблемы ремень необходимо подтянуть или заменить. Причиной может быть короткое замыкание обмотки статорного устройства на массу или повреждение электроцепи. Иногда причина кроется в неисправности диодов или отсоединении роторного механизма от контактных колец.
5. Из-под капота доносится свист. Шум может появиться во время запуска силового агрегата и исчезнуть через несколько минут или быть слышен постоянно. Проблема в износе. приводной ремень. Товар подлежит замене.
6. Громкий гудящий шум может указывать на износ подшипников генераторной установки. Иногда такой признак связан с замыканием обмотки статорного механизма на землю или замыканием одного из диодов.
7. Ночью при включенной оптике видно, что фары горят тускло. Но при нажатии на педаль газа их яркость восстанавливается до необходимого уровня. Регулятор напряжения нужно проверить.

Канал «Тора 18» рассказал об основных неисправностях, характерных для автомобильных генераторных установок.

Как самому починить?

Процедура восстановления состоит из нескольких этапов:

1. Сначала необходимо разобрать блок.
2. Затем разбирается, на этом этапе требуется ремонт узла.
3. После этого производится сборка.
4. На финальном этапе узел должен быть установлен и подключен.

Необходимые инструменты

Перед выполнением задания необходимо подготовить:

• тиски;
• съемный инструмент для подшипниковых устройств;
• набор ключей;
• Набор отверток.

Демонтаж генератора

Процедура демонтажа следующая:

1. Кабели от генераторной установки отсоединены. Обычно они выполнены в красной изоляции и включают 2 группы проводников. Один из них состоит из двух тросов и крепится гайкой к болту на задней стенке агрегата. Вторая группа включает один кабель и подключается к клемме генерирующего устройства посредством контактного элемента. Он также расположен на задней стенке узла.
2. Для демонтажа блока генератора с силового агрегата необходимо открутить две гайки, а также винт. Сначала откручивается крепежный элемент, закрепленный на планке натяжителя приводной ленты сверху агрегата. Затем откручивается винт, который фиксирует саму деталь к моторному блоку станка, этот элемент демонтируется. На заключительном этапе с винта крепления кронштейна к ДВС откручивается гайка.
3. Крепежная часть расположена в нижней части силового агрегата, непосредственно под генераторной установкой. После демонтажа гайки необходимо снять приводной ремень с вала.
4. Винт, фиксирующий сборку, необходимо отжать влево, чтобы он вышел из кронштейна. Элемент запрессован до упора в кузов автомобиля или в грязезащитный экран агрегата.
5. Затем откручиваются два винта, расположенные сбоку правого колеса. Они крепят пылезащитный кожух генераторной установки к кузову автомобиля.
6. Если болт упирается в элементы корпуса машины, следует приложить небольшое усилие к двигателю. При этом часть крепления снимается.

Пользователь Саня Киселев подробно рассказал о порядке демонтажа установки с двигателя Девятки.

Разборка и ремонт

После снятия узла производится демонтаж всех деталей и приведение генератора ВАЗ 2109 в рабочее состояние:

1. Ключом на 19 ослабляется и откручивается гайка на шкиве ротора. Используется для фиксации рабочего колеса. Для выполнения этой задачи генератор в сборе необходимо зажать в тисках. С помощью отвертки крыльчатка удерживается от вращения. С помощью гаечного ключа гайка откручивается против часовой стрелки.
2. Крыльчатка устройства фиксируется штифтом. После демонтажа со шкива этот элемент необходимо снять и отложить в сторону, его нельзя потерять. При откручивании гаек рекомендуется зарисовывать расположение компонентов.
3. Затем блок генератора переворачивается задней крышкой вверх дном. Ключом на 8 откручиваются четыре гайки.
4. Сняты шпильки и разобрана передняя часть корпуса прибора. Здесь же расположен передний несущий элемент, он фиксируется с помощью пластин. Чтобы их демонтировать, открутите гайки, крепящие элементы.
5. С помощью специального съемника подшипниковое устройство снимается с места посадки. При отсутствии инструмента можно использовать молоток и оправку соответствующего размера. Допускается использование деревянной доски.
6. Распорная втулка демонтируется со шкива роторного механизма.
7. Этот узел снимается с задней крышки генераторной установки.
8. Выводы обмотки статора отсоединены от выпрямителя. Для этого откручиваем гайки, которые их фиксируют. После демонтажа креплений откручиваются болты. Они делают собственные выводы.
9. Болты представляют собой изолирующие прокладки. Необходимо демонтировать обмотку статора с корпуса агрегата.

Следующим шагом будет снятие диодного моста, для этого необходимо выполнить следующие действия:

1. Ключом откручивается гайка, фиксирующая контакт под номером 30.
2. Рядом с этим выводом находится блок с затыкать. Этот пункт необходимо удалить. Но заранее следует прижать крепление с помощью небольшой плоской отвертки.
3. Защелка открывается изнутри. Затем блок с проводами вдавливается внутрь. Заглушка должна оставаться на крышке. С него демонтируется диодный мост.
4. Для следующего шага потребуются тиски. Роторный механизм должен быть зажат в оборудовании таким образом, чтобы заднее подшипниковое устройство располагалось сверху.
5. С помощью съемника деталь демонтируется. Для этого положите инструмент сверху узла и снимите опорный элемент со шкива.

После разборки элементов генераторной установки производится замена вышедших из строя компонентов:

1. Для замены подшипниковых деталей необходимо проверять маркировку элементов. Подобные запчасти покупаются в автомагазине. Даже если подшипники визуально целы, их рекомендуется менять. Детали не взаимозаменяемы, поэтому при покупке обязательно ориентируйтесь на маркировку.
2. То же самое касается диодного моста. Маркировка переписывается с детали, только после этого покупается запчасть. Если это устройство имеет видимые повреждения или произошло окисление металла, то узел подлежит замене. Крепится к корпусу генераторной установки четырьмя гайками. Диодный мост расположен сзади, с внутренней стороны.
3. Произведена визуальная диагностика передней крышки генераторной установки. При наличии трещин или других повреждений кожух необходимо заменить. При проведении визуальной диагностики важно обратить внимание на крепеж.
4. Измеряется диаметр посадочного места для подшипников в передней крышке. Если гнездо для их установки больше 4,2 см в диаметре, то крышку необходимо заменить.
5. Затем производится визуальный осмотр задней части агрегата. При наличии на нем повреждений в виде трещин производится замена. Износ или поломка посадочного места под несущий элемент не допускается. При таком повреждении крышка заменяется.
6. Проводится визуальная диагностика внутренней поверхности статорного устройства. Не допускается наличие царапин и других дефектов, возникших в результате прикосновения к анкеру. При обнаружении износа заменяют подшипниковые элементы или крышку генераторной установки.

Проверяется обмотка демонтированного роторного механизма, задание выполняется следующим образом:

1. Необходимо произвести визуальный осмотр контактных колец. Эти элементы подлежат замене при обнаружении дефектов. Речь идет о следах износа, потертостях, царапинах и т. д. В принципе, кольца можно не менять, если повреждение незначительное. Но потом их придется шлифовать, для этого потребуется мелкозернистая наждачная бумага.
2. Если повреждения на элементах не удалось убрать наждачной бумагой, то можно попробовать отшлифовать их на токарном станке. При использовании оборудования необходимо снять минимальный слой металла, а затем отшлифовать поверхность.
3. С помощью тестера проверяют значение сопротивления обмотки роторного механизма. Для этого устройство должно быть подключено к токосъемным кольцам. Если диагностика показывает, что сопротивление стремится к бесконечности, это свидетельствует об обрыве внутри обмотки. Для устранения проблемы потребуется замена поворотного механизма.
4. С помощью контрольной лампы производится диагностика отсутствия короткого замыкания в обмотке якорного устройства на кузов. Для этого нужно активировать источник света, подключив его к аккумулятору. Один контакт соединен с корпусом анкерного устройства, а другой по очереди с каждым кольцом. Световой индикатор не должен загораться при работающем роторе. Если он активируется, это свидетельствует о коротком замыкании обмотки, тогда потребуется замена якоря.

Вячеслав Ляхов подробно рассказал о диагностике, а также ремонте узла в автомобиле ВАЗ 2109.

Генератор в сборе

Если вам удалось разобрать и отремонтировать агрегат, то после завершения работ вам потребуется собрать его обратно:

1. Устанавливается задний подшипниковый узел на посадочной площадке, на вал. Для выполнения задания используется деревянная доска и молоток. Подшипник тщательно забивают, чтобы не повредить деталь. Для этого достаточно ударить его несколько раз.
2. Если диодный мост был демонтирован, его необходимо установить на место. Устройство расположено в задней крышке корпуса.
3. Затем на анкерное устройство устанавливается защитный кожух так, чтобы несущий элемент полностью установился в посадочной площадке. Для упрощения действия допускается использование молотка. При легких ударах по крышке забивается подшипник, его надо надеть на шкив. Заменяется такая же деталь, установленная на передней крышке, фиксация осуществляется с помощью пластин.
4. Затем генераторное устройство демонтируется из тисков. Перед установкой передней крышки на узел на шкив устанавливается распорное кольцо. Эта запчасть должна располагаться между упорной выемкой и передним подшипниковым устройством.
5. Крышка устанавливается спереди, гайки шпилек затягиваются крест-накрест. Это обеспечит более равномерную затяжку креплений.
6. Шпилька устанавливается в углубление на валу анкерного устройства. Затем устанавливается крыльчатка, элемент зажимается гайкой.
7. На этом процедуру сборки генераторного устройства можно считать завершенной. Осталось установить регулятор напряжения со щетками в месте посадки.

Евгений Брагин описал процедуру сборки агрегата «девятки» с обозначением всех нюансов этого процесса.

Установка и подключение

Установка блока генератора осуществляется в обратном порядке; при выполнении этой задачи важно не забыть подключить провод к регулирующему устройству:

1. Крепежная скоба привинчивается к установке. Используется гаечный ключ.
2. Затем кронштейн с генераторной установкой прикручивается к месту посадки. При выполнении этой задачи необязательно затягивать гайку до упора.
3. С помощью саморезов крепится защита блока от пыли.
4. Приводной ремень устанавливается на шкив генераторной установки.
5. Устанавливается натяжная планка.
6. Приводной ремень натягивается. При выполнении этой задачи важно, чтобы прогиб изделия был около 1-1,5 сантиметра. При натяжке ремня необходимо затянуть гайку на планке натяжителя. Затем данный элемент зажимают на кронштейне до упора.

После завершения установки необходимо подключить клеммные колодки к генераторной установке. При выполнении задачи следите за тем, чтобы зажимы были отсоединены от аккумуляторной батареи. Всего к устройству должно быть подключено три провода. Парные кабели крепятся гайками к шпильке, расположенной на задней крышке. И разъем-папа должен быть установлен в разъем-розетку.

Затем на аккумулятор монтируются клеммные зажимы, запускается силовой агрегат. Генераторная установка подает напряжение, которое требуется для полноценной работы всех устройств машины.

Чтобы быть уверенным в работоспособности блока, необходимо провести диагностику напряжения, вырабатываемого блоком, с помощью вольтметра.

Схема подключения генераторной установки

Техника безопасности при работе

Нюансы, которые необходимо учитывать при ремонте генератора ВАЗ 2109:

1. Все контрольно-регулировочные работы, связанные с диагностикой агрегата, должны выполняться при работающем двигателе в проветриваемом помещении или на открытом воздухе. Если это гараж, то рекомендуется открыть двери или обеспечить хорошую вентиляцию.
2. Перед выполнением задания необходимо застегнуть рукава, если работа выполняется в рубашке. Все свисающие концы одежды должны быть сняты во избежание их падения на работающий шкив.
3. Для проведения ремонта используется специализированный инструмент.
4. Нельзя допускать падения генератора после того, как он был снят во время транспортировки к машине. Это может привести к полному выходу из строя агрегата.
5. Ремонт необходимо производить только исправным, чистым и обезжиренным инструментом.
6. Если гайки заржавели и их трудно открутить, перед выворачиванием рекомендуется обработать элементы керосином или WD-40. Демонтаж производится с предварительной простукиванием легкими ударами молотка.
7. Осмотр автомобиля осуществляется с помощью лампочки, рассчитанной на 36 вольт. Если диагностика проводится в кювете, потребуется источник света на 12 В. Важно, чтобы лампочка была оснащена защитной сеткой.

Стоимость ремонта

Ориентировочная стоимость запчастей указана в таблице.

1. Снимите генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (см. «Снятие и установка генератора 37.3701»).

2. Отверните гайку и снимите регулировочную планку генератора. Отметьте любым способом (удобнее всего фломастером) взаимное расположение крышек и статора генератора.

3. Отверните гайку крепления и выньте прижимную втулку.

4. Выньте болт и снимите кронштейн с генератора.

5. Отвернуть гайку крепления, удерживающую шкив генератора от проворачивания (см. «Замена шкива генератора 37.3701»), и снять шкив вместе с крыльчаткой вентилятора. Снимите шпонку с вала якоря.

6. Отверните гайку и отсоедините провод конденсатора от вывода «30» генератора.

7. Отверните винт и снимите конденсатор с генератора.

8. Отсоедините разъем с проводом от щеткодержателя на генераторе.

9. Отверните два винта крепления щеткодержателя.

10. Снимите щеткодержатель с регулятором напряжения.

11. Отверните четыре гайки крепления …

12…. и снимите четыре стяжных болта.

13. С помощью съемника снимите крышку генератора со стороны привода с вала якоря.

14. Снимите распорку с вала якоря.

15. Выньте якорь генератора из крышки генератора из коллектора.

16. Отверните три гайки крепления и отсоедините выводы статора от блока выпрямителя.

17. Выверните три болта крепления блока выпрямителя и выводы статора с изолирующими прокладками.

18. Снимите статор генератора с крышки генератора.

19. Отверните на генераторе гайку крепления вывода «30».

20. С помощью отвертки нажмите на выступ штекера внутри разъема и протолкните штекер с проводом внутрь крышки генератора. При этом пластиковый разъем остается на крышке генератора.

21. Снимите блок выпрямителя с крышки генератора.

22. Для замены подшипника в крышке генератора со стороны привода отверните четыре гайки крепления, выверните болты…

23. …и снимите внутреннюю и наружную шайбы подшипника . Затем с помощью подходящей оправки выпрессуйте подшипник из крышки генератора. Запрессуйте новый подшипник заподлицо с поверхностью крышки генератора. Усилие должно прилагаться только к наружному кольцу подшипника крышки генератора.

24. Чтобы заменить подшипник вала якоря генератора со стороны коллектора, спрессуйте подшипник с вала якоря с помощью съемника. Напрессовать новый подшипник на вал якоря до упора, прикладывая усилие только к внутреннему кольцу подшипника.

25. Осмотрите контактные кольца. При наличии на них потертостей, отметин, царапин, следов износа от щеток и т. п. кольца необходимо отшлифовать. Если повреждения колец не удается удалить наждачной бумагой, обточите кольца на токарном станке, сняв минимальный слой металла, а затем отшлифуйте.

26. Проверить сопротивление обмотки ротора генератора омметром (тестером), подключив омметр к контактным кольцам. Если омметр показывает бесконечность, то в обмотках произошел обрыв и требуется замена ротора.

27. Проверить контрольной лампой, нет ли короткого замыкания обмотки на корпусе ротора. Подключите контрольную лампу к сети переменного тока 220 В (можно использовать аккумуляторную батарею и лампу на 12 В). Подсоедините один из проводов к корпусу ротора, а второй — по очереди к каждому кольцу. В обоих случаях лампа не должна гореть. Если лампа загорается, то обмотка замкнута: ротор подлежит замене.

28. Осмотрите статор генератора. На внутренней поверхности статора не должно быть следов соприкосновения якоря со статором. При наличии износа необходимо заменить подшипники или крышки генератора.

29. Проверьте наличие обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока 220 В (можно использовать аккумуляторную батарею и лампу на 12 В). Поочередно подключите контрольную лампу между всеми выводами обмотки статора. Во всех трех случаях лампа должна гореть. Если лампа не загорается, значит в обмотке статора произошел обрыв. Замените статор или обмотку.

30. Проверить, нет ли короткого замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока 220 В (можно использовать аккумуляторную батарею и лампу на 12 В). Подключите лампу к клемме обмотки статора, а провод от источника тока к корпусу статора. Если лампа загорается, значит, произошло короткое замыкание — необходимо заменить статор или обмотку статора. 31. Осмотрите крышку генератора со стороны привода. При наличии трещин, особенно в местах крепления генератора, замените крышку генератора. Измерьте диаметр гнезда подшипника в крышке генератора со стороны привода. Если отверстие подшипника деформировано или его диаметр превышает 42 мм, замените крышку генератора.
32. Проверьте легкость вращения подшипников генератора. Если при вращении подшипников возникает люфт между кольцами, качение или заедание тел качения, подшипники генератора подлежат замене. Также замените подшипники с поврежденными защитными кольцами или следами вытекания смазки.
33. Осмотрите крышку генератора со стороны контактных колец. При наличии повреждений или износе посадочного кольца подшипника замените крышку генератора.

34. Проверить регулятор напряжения. Подключить контрольную лампу 12В к щеткам регулятора напряжения. Подать напряжение 12 В: «+» на клемму, «-» на «массу» щеткодержателя. Контрольная лампа должна загореться.

35. Увеличить напряжение до 15-16 В — лампа должна погаснуть. Если лампа не гаснет или не загорается при 12 В, замените регулятор напряжения щеткодержателем.

36. Проверьте легкость хода щеток в щеткодержателе и их выступ. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения на щеткодержатель. При обнаружении сколов или трещин на щетках замените регулятор напряжения.

37. Исправность конденсатора генератора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Подсоедините щупы тестера к клеммам конденсатора. Перед подключением устройство показывает бесконечность. В момент подключения сопротивление уменьшается, а затем снова возвращается к бесконечности. В данном случае конденсатор исправен. Неисправный конденсатор генератора необходимо заменить.
Проверить диоды выпрямительного блока генератора можно как на снятом генераторе не снимая генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Порядок проверки генераторно-выпрямительного блока такой же. Для наглядности на снятом генераторе показаны тестовые схемы блока выпрямителя. Для проверки выпрямительного блока на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отсоедините провода от аккумулятора и генератора, а также снимите колодку с проводом с выхода регулятора напряжения.

1 — положительные диоды;
2 — минусовые диоды;.
3 — дополнительные диоды.

38. Проверить диоды выпрямительного блока с помощью контрольной лампы 12 В и аккумулятора. Для проверки короткого замыкания в положительном и отрицательном диодах подключите «+» аккумуляторной батареи через контрольную лампу к выводу «30» генератора, а «-» аккумуляторной батареи к корпусу генератора. Если лампа загорается, значит в диодах короткое замыкание и блок выпрямителя необходимо заменить.

39. Для проверки плюсовых диодов подключите «+» аккумулятора через контрольную лампу к выводу «30» генератора, а провод, идущий от «-» аккумулятора, к одному из болты крепления блока выпрямителя. Если лампа горит, значит, в плюсовых диодах короткое замыкание: необходимо заменить выпрямительный блок.

40. Для проверки минусовых диодов подключите «+» аккумулятора через контрольную лампу к одному из болтов крепления выпрямительного блока, а провод, идущий от «-» аккумулятора, к корпусу генератора. Если лампа загорается, значит, в минусовых диодах короткое замыкание — необходимо заменить выпрямительный блок.

ПРЕДУПРЕЖДЕНИЕ
Горящая лампа при проверке минусовых диодов также может указывать на короткое замыкание в обмотке статора на корпус генератора, однако такая неисправность встречается значительно реже, чем короткое замыкание диодов.

41. Для проверки дополнительных диодов подключите провод «+» от аккумулятора через контрольную лампу к выводу «61» генератора, а провод, идущий от «-» аккумулятора, к одному из выпрямителей. болты крепления блока. Если лампа загорается, то в дополнительных диодах короткое замыкание. Блок выпрямителя необходимо заменить.
42. Соберите генератор в порядке, обратном разборке. При этом сориентируйте крышки генератора в соответствии с ранее сделанными метками. Установить пружинную шайбу шкива генератора выпуклой стороной к гайке. Затяните гайку моментом 39-90 Н·м (3,9-9,0 кгс·м).

Генератор демонтирован для ремонта. Перед снятием и разборкой генератора нужно убедиться, что неисправен именно генератор.

Проверка генератора на автомобиле

Включить зажигание (без запуска двигателя). Затем вольтметр покажет напряжение на клеммах аккумулятора.

Запускаем двигатель — напряжение должно увеличиться.

Если это не так, возможно, неисправен регулятор напряжения, повреждены обмотки генератора (обрыв или короткое замыкание), окислены или замаслены контактные кольца, изношены или залипли щетки.

Чтобы убедиться в работоспособности регулятора напряжения, включаем мощные потребители тока (фары, вентилятор отопителя, сигнализацию и стеклоочиститель).

При изменении частоты вращения коленчатого вала двигателя со средней на высокую при исправном регуляторе напряжение должно оставаться в пределах 13,5–14,8 В.

1. Отвернуть гайку и снять регулировочную планку.

2. Отверните гайку крепления и выньте прижимную втулку.

3. Выньте болт и снимите кронштейн с генератора.

4. Отверните гайку крепления, удерживающую шкив от проворачивания, и снимите шкив вместе с крыльчаткой вентилятора.

Снимите шпонку с вала якоря.

Наденьте ремень генератора на шкив и поверх него наденьте еще один ремень большего размера, чтобы не заклинило шкив.

Зажмите шкив с ремнями в тисках и отверните гайку крепления

5. Отверните гайку и отсоедините провод конденсатора от клеммы генератора.

6. Отверните винт и снимите конденсатор.

Изношенные подшипники генератора ВАЗ 2108, 2109, автомобили 21099 выдают себя «воем» определенного тона. Если не обратить внимание на проблему, то в ближайшее время можно получить — короткое замыкание. Рассмотрим, как заменить подшипники на генераторе 37. 3701, который широко используется на автомобилях ВАЗ 2108, 2109, 21099.

Процедура замены подшипника генератора

— Снимите генератор с двигателя автомобиля

— снять регулятор напряжения

Для этого отверните отверткой два винта его крепления, отсоедините наконечник провода, идущего от диодного моста, и выньте регулятор из отверстия в задней части генератора.

снятие регулятора напряжения генератора 37.3701

— Снять шкив привода генератора

Откручиваем гайку его крепления, стопоря от проворачивания отверткой.

снятие шкива генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Снять болты крепления генератора

Для этого ключом на 10 мм отверните гайки их крепления и выньте болты из корпуса.

— Снять переднюю крышку с передним подшипником

Просто сбиваем молотком с вала якоря. Перед снятием отмечаем положение частей корпуса генератора относительно друг друга.

снять переднюю крышку генератора с передним подшипником

— снять крышки переднего подшипника

Ключом на 8 мм отверните четыре гайки крепления передней защитной крышки подшипника. Снимите его и заднюю крышку с помощью винтов.

Снятие крышек передних подшипников

— Замените передний подшипник новым.

Выбиваем старый подшипник молотком через кусок трубы или головку подходящего диаметра в любую сторону. Запрессовываем новый на место старого с помощью той же трубы и молотка. Прижимное усилие должно быть на внешнем кольце подшипника. Установите на место крышки передних подшипников.

запрессовать передний подшипник в крышку генератора

— заменить задний подшипник

Выбиваем ротор с подшипником с задней части корпуса генератора. Лучше всего это делать через окошко в задней крышке генератора под регулятором напряжения. Используем молоток и выколотку из мягкого металла.

снятие вала ротора с задним подшипником с задней крышки генератора

Подшипник с вала снимаем при помощи съемника или сбиваем зубилом и молотком (поочередно стуча с разных сторон).

снятие заднего подшипника генератора с валом ротора

Новый подшипник напрессовываем на вал с помощью куска трубы подходящего диаметра и молотка. Прижимное усилие должно быть на внутреннем кольце подшипника.

Итак, мне нужно было как-то разобрать стандартный генератор восьмерки, опыта не было, но решил учиться и работать одновременно. Первым делом нужно подготовить инструмент, основной из которых молоток, затем молоток, ну и собственно себя. Все давно созданные российские агрегаты обычно очень трудно разбираются — потребуется много терпения, желательно разбирать в теплом помещении. Давайте начнем. Сначала следует снять шкив, который состоит из нескольких частей, и выбить шпонку, шпонка должна идти легко, если с трудом, то вы что-то делаете не так или прилагаете силу не в том месте. Далее снимаем крышки — в обеих крышках есть подшипник, тут надо стучать, если стучать, то с осторожностью, если конечно не хотим менять, ну или можно повредить крышку, она хрупкая . Внутри генератора находится ротор, создающий магнитное поле и вращающийся, имеет пару токосъемных колец, которые, в свою очередь, соединены в одно целое – это электронный регулятор напряжения, назначение которого поддерживать определенное возбуждения так, чтобы от статора в бортовую сеть и в частности для зарядки аккумуляторной батареи было получено напряжение около 14-14,2 вольта. Если напряжение будет выше, например, 15-16 вольт, то батарея закипит, будет выделяться много газов, и ничем хорошим это не закончится как для батареи, так и для сети в целом, и для самой сети. генератор в целом. Если напряжение ниже, например, 12-13 вольт, то будет недозаряд, а при частых пусках и малой продолжительности работы аккумулятор будет хронически недозаряжен, а это приведет к падению напряжения ниже нормы и в один прекрасный момент аккумулятора не хватит прокрутить стартер и ты останешься в дороге. В генераторе тоже есть подкова — так его прозвали визуально заядлые автолюбители из-за внешнего вида. По сути, это пластина, на которой закреплены диоды для выпрямления переменного тока в постоянный и дополнительная группа диодов, работающих в цепи возбуждения. Также на корпус генератора часто устанавливают конденсатор прямоугольной формы — назначение которого — частично подавить помехи, возникающие в цепи, чтобы в приемнике было меньше фона от работающего генератора. Автомобильный генератор В также имеет колодку для подключения проводов от цепи возбуждения. При установке генератора нужно хорошо натянуть ремень генератора, так как при плохом натяжении он будет плохо работать и скорее всего ремень будет издавать характерный свист и вой. Относительно электрических соединений — смотрите здесь. Вот такая простая инструкция, всем успехов! Это должен знать каждый автовладелец: Сборник схем предохранителей и реле для различных моделей автомобилей BMW — 3, 4, 5, 6 и 7 серии. Некоторые обозначения на английском языке i…

Чем отличается ВАЗ 2109 от карбюраторных и инжекторных моделей управления?

Блок монтажный ВАЗ 2109 Схема электрики включает в себя все реле и предохранители, отвечающие за питание узлов.

Объединяет линии электропередач и здесь монтируются все элементы токораспределительных схем. Блок представляет собой разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основная информация по монтажному блоку

В зависимости от года выпуска и типа двигателя схема электропроводки ВАЗ 2109собирается в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена ​​в модификациях типа 17.3722. Имеет в своем составе круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование электросилового агрегата ВАЗ 709. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции их ножей плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый блок можно маркировать 2114-3722010-60.

Отличие ВАЗ 2109 от электрических ходов этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировка разъема реле и предохранителей;
• отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что существует разница в маркировке компонентов схемы расположения узлов, необходимо точно знать, что такое Монтаж Электрошам ВАЗ 2109применяется на оборудовании.

• год выпуска ВАЗ 2109;
• тип двигателя;
• тип панели приборов;
• конфигурация опции.

Зная эти исходные данные можно найти фото схемы на сайте автомобилистов. Так же можно работать с интерактивной схемой, отображающей именно поиск электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме обозначались цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на блоке блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ВАЗ 2109Электросхемы, в монтажный узел которых входят вилки соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Много разноцветных проводов не должно вызывать затруднений при поиске неисправности своими руками. Провода имеют четкую направленность по цвету:

• желтые — габариты;
• красный — стоп-сигнал;
• синий — реверс;
• оранжево-черный — туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного узла является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится самостоятельно, инструкцию по ремонту можно посмотреть на видео программы обучения мастеров.

Демонтажный блок

Чтобы снять, убрать блок с места установки, надо понимать, что это узел энергетического комплекса. Поэтому, отсоединяя проводку, необходимо промаркировать разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под кромкой лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить коробку. Сверху он прикрыт резиновым кожухом, который смещается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от крепления двумя гайками и поднимается над местом установки, насколько к нему тянутся провода. При отсоединении проводов оплавил разъемы, чтобы потом было проще провести обратную операцию по установке.

Съемный блок Установить на рабочую поверхность и открутить крепление нижней крышки, состоящее из 8 болтов. После этого вставьте жучок в зазор и выполните разъем корпуса. Вся схема будет перед вашими глазами. Осмотрите, сравните с данными, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неисправности требуется помощь специалиста.

Должно быть найдено:

• нарушение в плате;
• неисправен предохранитель;
• родственное реле.

После замены детали, устранения повреждений блок собирается и устанавливается на место в обратном порядке. Вне зависимости от типа электрической схемы, используемой в автомобиле, блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за перегоревшего предохранителя. Найти это легко. При замене будет заменен такой же предохранитель с теми же параметрами токовой нагрузки. Необходимо выяснить причину, которая привела к срабатыванию защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует удалить предохранители и реле с места установки. Работы по очистке тока должны производиться аккуратно, а при использовании паяльника для восстановления узла принимать все меры для защиты платы от случайных повреждений. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные вывода ВАЗ в информационных базах, следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусматривают две схемы. Общий вид всего блока позволяет оценить полное сходство желаемой схемы с существующим узлом.

Вторая схема — разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отслеживать схему по пунктам.

возможные неисправности и их устранение

Система зажигания карбюраторного двигателя ВАЗ2109 достаточно проста, поэтому критических отказов не имеет. А те неполадки, которые иногда случаются, без особых проблем можно устранить самостоятельно. В этой статье мы поговорим о причинах, почему пропала искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются неустойчивой работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация.

Такие симптомы могут свидетельствовать о том, что в одной из камер сгорания отсутствует горение топлива, или что искра, образовавшаяся на электродах одной или нескольких свечей, не способна ее зажечь. Во втором случае, когда двигатель вообще не заводится, скорее всего, имеет место неисправность одного из основных элементов системы. Часто это приводит к тому, что пропадает искра на ВАЗ 2109 (карбюратор).

Карбюраторная система зажигания двигателя

Все «девятки» с завода оснащены бесконтактной системой зажигания. Конструктивно он состоит из следующих элементов:

• замок зажигания;
• катушки высокого напряжения;
• переключатель;
• распределитель зажигания с датчиком Холла;
• четыре высоковольтных провода;
• свечи зажигания.

В случае неисправности любой из первых четырех система зажигания перестает работать и двигатель невозможно запустить. Исправить ситуацию можно, выполнив диагностику и устранение неполадок.

Как работает карбюраторная система зажигания ВАЗ 2109?

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), давайте посмотрим, как работает его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток течет от аккумулятора к катушке. Он выполняет функцию трансформатора, преобразуя стандартные 12 В в 25000-30000 В. От катушки высоковольтный ток поступает к распределителю зажигания, приводимому в движение распределительным валом двигателя, а от него по высоковольтным проводам к свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.

Высоковольтные провода

Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь необходимо проверить целостность и крепление высоковольтных проводов. Для этого поднимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли грязи или влаги на их контактах.

Установить исправность армированных труб можно с помощью автомобильного тестера, включенного в режим омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если она выше, то можно быть уверенным, что искра на ВАЗ 2109Искра пропала именно по этой причине. Для замены высоковольтных проводов нужен комплект.

Свечи

У карбюраторных ВАЗ 2109 чаще выходят из строя свечи зажигания, другие элементы системы. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей очень много подделок, далеко не каждого владельца «девятки» волнует номер калибра или прописанные рекомендациями производителя зазоры между электродами. Вот и получается, что покупая, казалось бы, новые и фирменные свечи, мы имеем нестабильный холостой ход или даже троение. В дальнейшем эти мелкие, казалось бы, неисправные могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Их проверяют по очереди. Сначала откручивают один из них, визуально проверяют целостность керамического изолятора, состояние электродов и величину зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определить ее работоспособность. Для этого его надевают на колпачок высоковольтного провода и прикрепляют юбку к массе. Далее нужно обзавестись помощником и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать стабильная искра синего или синего цвета. Если оно имеет другой оттенок (красный, зеленоватый), это может свидетельствовать о возможном пробое изолятора или недостаточно высоком напряжении. Если искры нет совсем, скорее всего вышла из строя свеча. Но тут нельзя исключать и других неисправностей. Поэтому нужно проверить все свечи зажигания. В случае, когда не работает только один из них, попробуйте заменить его на исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится все тот же автомобильный тестер, но уже включенный в режим вольтметра. Подключите штекер щупа к выводу «+ B» на катушке зажигания, а отрицательный вывод к массе. Затем включите зажигание и посмотрите на показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Катушка

Как мы уже говорили, катушка представляет собой трансформатор, вырабатывающий ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или обрыва. Если не заводится Ваз 2109 (карбюратор), проверка катушки обязательна. Тем более, что определить его работоспособность достаточно просто. Для этого при выключенном двигателе снимите центральный высоковольтный провод с катушки с крышки распределителя зажигания. Есть защитный колпачок. К нему нужно подсоединить свечу зажигания и приложить к массе ее юбку. После этого попросите помощника включить зажигание и прокрутите стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.

Важно: не держите свечу рукой или плоскогубцами без изоляции рукояток. Напряжение, выдаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока для них существует угроза разрушения. Также не стоит проверять наличие искры без свечи, т.е. E. между проводом и землей. Так вы отключите переключатель.

Распределитель

После того, как катушка будет проверена и результаты диагностики покажут, что она в полном порядке, переходим к распределителю зажигания (трамбу). Отсоедините высоковольтные провода от его крышки и открутите два винта, крепящих ее. Снимите крышку и проверьте ее целостность. Обратите внимание на состояние угольных контактов и бегунка распределителя. В случае неисправности крышку (в сборе) необходимо заменить.

Датчик Холла служит для передачи на переключатель управляющих и корректирующих импульсов в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не обязательно. Вам понадобится только автомобильный тестер или мультиметр, включенный в режим вольтметра, а также пара пинов.

Найдите в соединительной колодке, ведущей к распределителю, зеленый и черно-белый провода. Это выводы датчика. На этих проводах штырями нужно проколоть изоляцию, и подключить к ним щупы измерительного прибора. Попросите помощника медленно провернуть рукой коленчатый вал двигателя.

Это можно сделать либо с помощью отвертки, протолкнув маховик через люк в картере сцепления, либо с помощью ключа, накинутого на гайку шкива коленчатого вала.

Если датчик Холла исправен, то при вращении прибор покажет скачок напряжения от 0,4 до 12 В. Если он пришел в негодность, прибор будет «молчать». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.

Переключатель

Наконец, поговорим о переключателе. Его функция заключается в формировании правильных электрических импульсов в первичной обмотке катушки на основании данных, полученных от датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.

Проверить выключатель, не имея специального оборудования, довольно сложно. Проще всего подключить заведомо исправный элемент и проверить работу системы зажигания. Некоторые владельцы ВАЗов, наученные горьким опытом, часто даже возят с собой запасной переключатель, а в случае чего просто ставят его на место вышедшего из строя.

Подключение тахометра ВАЗ 2109 инжектор. Схема подключения тахометра ваз. Причины движения стрелки тахометра и плавающей скорости

Тахометр — это устройство, служащее для отображения данных о количестве оборотов, совершаемых коленчатым валом. Если обычные первоначальные тахометры только сообщали об этом, то современные модели, оснащенные дополнительными полезными для водителя функциями — расход топлива, рекомендация оптимального режима движения и т.д. Автомобили 2109 с низкой панелью полностью лишены такого прибора, как тахометр от заводского производителя. ВАЗ 2109с высокой панелью оснащено это устройство, вот только качество и эффективность его работы оставляет желать лучшего.

Оптимальное решение для владельцев девяток с высокой и низкой панелью — купить новую, современную вычислительную технику и установить ее в качестве внештатного устройства на ВАЗ 2109. Это даст дополнительную информацию, плюс даже немного украсит салон вашего автомобиля .

Но прежде чем отправиться в магазин за оборудованием, следует узнать о типах тахометров.

При покупке тахометра на свой автомобиль обязательно укажите, что речь идет о бензиновом четырехцилиндровом силовом агрегате. Или просто скажите, что вам нужен аппарат на девятку.

Родной девайс — ничего особенного

Цена вопроса

Стоимость девайса — вечно обсуждаемый вопрос. Некоторые считают, что покупка дорогой техники не имеет смысла, так как для ВАЗ все запчасти доступны и дешевы сами по себе.

Но покупка дешевого тахометра влечет за собой получение ложной информации. Имеющиеся устройства могут иметь погрешность 20-30%. Смысл установки такого оборудования, если данные все равно не совпадают с реальностью и реальной пользы от агрегата вы не получаете?

В среднем хороший тахометр на ВАЗ 2109 будет стоить 1000-2000 рублей. Не так много денег, чтобы сэкономить. При самостоятельной установке весь тюнинг обойдется в стоимость прибора, считывающего обороты. А как его установить, мы вам подробно расскажем.

Установка

Все, тахометр у вас в руках, так что можете смело отправлять его в собственный гараж и приступать к подключению прибора.

Бояться самостоятельной сборки не стоит. Хотя тахометр является электрическим устройством, он состоит из трех проводов. Поэтому с задачей легко справятся даже неопытные водители.

Разобраться с проводкой не проблема

Заранее решите, где будет располагаться ваше устройство для измерения частоты вращения коленчатого вала. Здесь выбор исключительно за вами. Одни устанавливаются непосредственно на панели приборов, другие монтируются возле замка зажигания. Старайтесь выбирать место, где устройство не будет мешать и не будет портить внешний вид салона.

Мы определились с местом, так что можно смело начинать работу.

1. Протяните провод тахометра из салона в моторный отсек. Практика показывает, что удобнее всего выводить через отверстие, предназначенное для троса спидометра.
2. Чтобы упростить себе задачу, возьмите жесткую, но достаточно тонкую проволоку. Понадобится около метра длины. Приклейте кабель тахометра к одному концу изолентой. Только делайте это осторожно, чтобы он мог пройти через отверстие троса спидометра.
3. Вставьте другой конец провода в выходное отверстие и начните толкать. Так вы без особых хлопот протянете проводку в моторный отсек.
4. Распределите провода. +12 — В катушка зажигания, Сигнал — К катушке зажигания, а Минус — масса вашего автомобиля в любом доступном или удобном месте. Для надежности убедитесь, что массу можно прижать гайкой.
5. Даже у достаточно качественных тахометров провода в кабеле тонкие и ломкие. Чтобы избавиться от этого недостаточно, припаивайте к устройству полноценные, качественные, прочные провода сечением 1 кв.мм. Старайтесь выбирать провода, которые будут соответствовать стандартным цветам проводки тахометра. Затем наденьте наконечники на другую сторону провода площадью 1 кв. мм.

Схема подключения

1. Открутите крепежные гайки на катушке зажигания с помощью ключа на 10, а затем подключите проводку согласно приведенной выше схеме.
2. Гайку затягивать, только тянуть, демонстрировать собственную силу не стоит. В противном случае вы рискуете сорвать резьбу, а устранить такой дефект проблематично.
3. Подключить заземление. Для этого выберите место, где провод не будет мешать, не будет цепляться за другие узлы, перегреваться и т.д.
4. Проверить устройство в работе. Для этого включите зажигание. При этом на вашем тахометре должен загореться гордый 0. Это говорит о том, что заголовки теперь нулевые, коленвал не крутится.

1. Завести машину. На холостом ходу нормальные для ВАЗ 2109 обороты составляют 750-850 оборотов в минуту. Соответствующая информация должна появиться на устройстве в салоне.
2. Если тахометр имеет дополнительную функцию вольтметра (очень полезная функция для тех, кто предпочитает ремонтировать и диагностировать работоспособность своего автомобиля своими руками). Выбрав режим вольтметра, на экране должны появиться данные о текущем напряжении сети – около 11-12 В при обычном заряде аккумулятора.

В помощь автолюбителю: схема подключения тахометра на ваз 2109 карбюратор

Что такое тахометр? Какая схема подключения тахометра на ваз 2109 карбюратор? Тахометром называется техническое устройство, отображающее число оборотов коленчатого вала двигателя. Прибор показывает не только обороты двигателя. Современные разработки информируют водителя о расходе топлива, рекомендуют более оптимальный режим движения. Есть устройства с другими функциями. Обычно это электронные модели.

Автомобили ВАЗ 2109 и тахометр

Все современные автомобили имеют тахометры различных типов. Модели ВАЗ 2109 с низкой панелью лишены этого умного устройства. На машинах с высокой панелью этот прибор есть, но его качество вкупе с эффективностью работы далеко не те, которых ждут автолюбители. Поэтому оптимальным решением для владельцев таких транспортных средств станет приобретение и установка нового устройства. Неважно, низкая у машины панель или высокая. Его можно установить в месте, где он будет не только выдавать дополнительную информацию, но и украшать салон автомобиля. Перед приобретением устройства необходимо ознакомиться с его видами.

На автомобили с дизельными двигателями устанавливаются тахометры, считывающие импульсы тока с генератора.

Катушки зажигания устанавливаются на бензиновые агрегаты. Возникающие на них импульсы считываются тахометром. Устройства имеют немного другую структуру. Это зависит от количества рабочих цилиндров в двигателе. При покупке устройства обязательно нужно сказать о количестве цилиндров. Достаточно просто сообщить продавцу, что вам нужен тахометр на ВАЗ 2109. Многих интересует стоимость товара. Некоторым автовладельцам кажется, что нет смысла приобретать дорогие детали, когда можно найти более дешевые аналоги. Дешевизна по отношению к тахометру может привести к тому, что прибор будет выдавать информацию с искажениями, достигающими 20 и даже 30%. Вы не получите реальной пользы от такого устройства.

Хороший прибор для автомобиля можно приобрести по цене около 1000-2000 руб. При таких ценах довольно сложно что-то сэкономить. А установить устройство своими руками сможет даже новичок. Таким образом, весь тюнинг автомобиля будет сводиться к стоимости устройства.

Установка тахометра

Вы купили и принесли домой новый тахометр. Теперь можно отправиться в свой гараж, чтобы поставить устройство на машину с карбюратором. Установить и подключить его не так уж и сложно. Это устройство электрическое, но не стоит его бояться. Как его подключить? Схема подключения тахометра предельно проста. Даже не совсем опытный человек без труда соединит 3 провода, идущие от устройства. Итак, приступим. Отсюда следует:

• выбрать место для устройства в машине;
• вывести провода из салона в подкапотное пространство;
• распределите провода на катушку зажигания и на массу автомобиля;
• проверить работу устройства.

Выбор места за вами. Установить тахометр можно в панель приборов или рядом с замком зажигания. Лишь бы устройство не мешало водителю и не портило внешний вид салона. Затем выводятся провода. Лучше всего это делать через отверстие, в которое проходит тросик спидометра. В помощь можно взять метровый кусок жесткой, но достаточно тонкой проволоки. Кабель, идущий от тахометра, наматывается на конец провода изолентой так, чтобы он проходил через отверстие. Таким образом без проблем можно протянуть все провода под капотом. Подключить провод +12 к клемме В, сигнальный к клемме К. Для минуса нужно найти подходящее место на массе автомобиля. Лучше зажать его гайкой.

Провода стандартного тахометра очень тонкие и очень хрупкие. К ним имеет смысл предварительно припаять качественные провода сечением около 1 мм². Цвета лучше не менять. На концах должны быть установлены стандартные наконечники. Теперь можно открутить гайки на катушке зажигания, подсоединить провода и затянуть крепеж. Не прикладывайте больших усилий при затягивании гаек. Вы можете очень легко сломать нить.

После установки нужно проверить работу тахометра. При включенном зажигании шкала прибора должна быть на 0. Запустить двигатель. На холостом ходу прибор должен показывать примерно 750-850 оборотов коленчатого вала в минуту. Если есть функция проверки сетевого напряжения, включите ее. При нормальном заряде аккумулятора напряжение должно быть 11-12 В. Если все показания соответствуют вышеизложенным, можно считать устройство установленным.

Заключение по теме

Все знакомые автомобили ВАЗ 2109 не комплектуются тахометром на заводе.

Этот недостаток можно легко устранить самостоятельно, купив в магазине стандартное устройство.

Стоит 1000-2000 руб. Он считывает и показывает количество оборотов коленчатого вала, некоторые марки следят за напряжением бортовой сети, имеют часы с будильником и могут иметь множество других функций. Это очень полезное и умное устройство подключается всего тремя проводами. Перепутать их невозможно. С работой справится даже самый неумелый автомобилист. Точно так же устанавливаются тахометры на автомобили ВАЗ 2109.9 и марки ВАЗ 2108.

korchim.ru

Тахометр ваз 2109 | Ремонт ВАЗ 2108 2109 21099

Автомобиль ВАЗ 2109 при производстве на заводе-изготовителе не комплектуется штатным тахометром. Однако эту ситуацию легко исправить. При необходимости контролировать обороты двигателя можно установить внештатный тахометр. В продаже имеется большое разнообразие тахометров, многие из них имеют второстепенные функции: вольтметр, часы, будильник и т. д. Тахометры бывают двух типов: для бензиновых и дизельных двигателей. Принцип работы тахометра

бензиновый двигатель основан на расчете импульсов тока на катушке зажигания. У дизеля нет катушки зажигания, поэтому тахометр дизельного автомобиля снимает импульсы тока с генератора. Тахометры бензиновых двигателей также делятся в зависимости от количества цилиндров в двигателе автомобиля. Поэтому, когда вы покупаете свой тахометр, продавец спросит у вас: бензин или дизель и марку автомобиля. Обычный тахометр для ВАЗ 2109 с функцией вольтметра будет стоить около 15.9 долларов.0005

Тахометр на ВАЗ 2109

Итак, вы приобрели тахометр на ВАЗ 2109, теперь необходимо определить место его установки: кто-то ставит на приборную панель, кто-то возле замка зажигания. В общем в таком месте, чтобы не портить вид салона и посмотреть показания тахометра. С обратной стороны тахометр крепится на двусторонний скотч. Конечно, не все из нас электрики, но тахометр — это электрический прибор и как-то его нужно подключать. Радует то, что у тахометра всего три провода, так что сделать что-то не так будет сложно.

Подключение тахометра ВАЗ 2109

Первым делом необходимо вывести провод тахометра из салона в моторный отсек ВАЗ 2109. Проще всего это сделать через отверстие для троса спидометра.

Выводим провод из салона

Берем кусок тонкой жесткой проволоки длиной около метра и скотчем приклеиваем провод тахометра к одному из его концов. Делайте это осторожно: чтобы он не был слишком толстым и крепко держался. Затем вставляем другой конец провода в отверстие для троса спидометра и просовываем его под капот. Затем со стороны капота проволокой вытягиваем наш провод. Теперь нужно подключить провода: +12 В — В катушку зажигания, Сигнал — К катушке зажигания. Минус — масса автомобиля в любом удобном для вас месте, лучше если она будет прижата гайкой. Провода в кабеле тахометра очень тонкие и ненадежные, поэтому для качества и долговечности используется следующий метод: к жилам кабеля тахометра припаять нормальные провода сечением 1 мм2 (можно и на накрутка, но это менее надежный вариант) Очень хорошо если подобрать провода под цвет родных проводов тахометра. С другой стороны наконечники надеты на провод сечением 1 мм2.

Ключом на 10 откручиваем гайки на катушке зажигания и подключаем провода по вышеприведенной схеме.

Соединение катушки зажигания

Затягиваем гайки, сильно, но без фанатизма, так как сорванная резьба на катушке зажигания никому не нужна. Теперь подключите массу. Готово, тахометр подключен к вашему ВАЗ 2109.

Подключаем массу

Проверяем ее работу. Включаем зажигание: прибор покажет нулевые обороты.

Скорость двигателя

Заводим машину: на холостых должно быть около 750-850 оборотов в минуту. Если тахометр оснащен вольтметром, переключитесь в режим вольтметра и смотрите

напряжение бортовой сети.

Бортовое напряжение

Вот и все, тахометр устанавливается на ваш ВАЗ 2109. На автомобили ВАЗ 2108, ВАЗ 21099 тахометр устанавливается аналогично.

К основному

vaz2109.net

Самостоятельное подключение тахометра к ВАЗ 2109

Тахометр является одним из многих приборов для измерения транспортных средств. Этими устройствами сегодня оснащаются все отечественные автомобили, хотя их установка при производстве на «девятку» с низкими панелями не предусматривалась. Почему не работает тахометр на ВАЗ 2109 высокой панели с карбюраторным двигателем и что делать в таких случаях — читайте в этой статье.

Тахометр на ВАЗ 2109 — это устанавливаемый на автомобили прибор для измерения оборотов двигателя. Благодаря этому устройству водитель может узнать, какая частота вращения коленчатого вала в данный момент поддерживается силовым агрегатом. Также это устройство позволяет предотвратить превышение возможно допустимых оборотов двигателя.

Приборная панель с установленным цифровым прибором

Основное назначение тахометра на карбюраторном ВАЗ 21099 — облегчить выбор необходимой передачи, а это, в свою очередь, позволяет увеличить ресурс двигателя. В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется перейти на овердрайв. Также это устройство можно использовать для регулировки во время езды или при работе двигателя на холостом ходу.

Виды

Если вы решили приобрести ВАЗ 2109тахометр, для начала необходимо определиться с типом:

1. Цифровые приборы позволяют выводить информацию о работе силового агрегата на специальный дисплей. Если установить это устройство на карбюраторный ВАЗ 2109, устройство сможет более точно выставлять пороги экономайзера принудительного холостого хода.
2. Аналоговые устройства сегодня более популярны. Такие устройства позволяют наглядно продемонстрировать количество оборотов мотора с помощью шкалы и стрелочки, которая движется по ней (автор видео — Илья Попов).

«> Приборная панель каждого автомобиля своя. Все они отличаются по стилю и оформлению, но всех их объединяет то, что все они показывают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива в баке, скорости автомобиля (спидометр), а также количестве оборотов двигателя в минуту ( тахометр ).

Сегодня поговорим о неисправностях тахометра. Вы узнаете почему не работает тахометр, а также об основных неисправностях тахометра ВАЗ .

Что такое тахометр и зачем он нужен?

Тахометр — Это прибор, который, как я уже говорил, показывает количество оборотов двигателя в минуту (тыс. об/мин). Показания тахометра необходимы для того, чтобы водителю (обычно новичку) было проще ориентироваться и выбирать нужную передачу (высокую или пониженную). Также тахометр необходим для того, чтобы контролировать правильность работы мотора по количеству оборотов. Например, когда скорость плавает или слишком высока, можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют стрелочными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра составляет 1 тысячу оборотов. Чуть позже цифровые (электронные) тахометры стали появляться на автомобилях преимущественно западного производства. Данные в электронных тахометрах выводятся на табло (LCD или LCD). В современных автомобилях цифровые тахометры выглядят как аналоговые, поскольку, как и более старые тахометры, отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.

Симптомы неисправности тахометра

• Плавают холостые обороты (стрелка тахометра дергается даже когда машина стоит, а нога не на педали газа).
• Стрелка не реагирует на педаль газа (стоит на нуле или в другом крайнем положении).

Не работает тахометр ВАЗ – распространенные причины

Первым делом нужно проверить состояние проводки и контактов. Часто Неисправности тахометра Скрыт в обрыве провода или плохом контакте. Визуально проверьте на наличие дефектов (надрывы, плохое крепление, окисление и т.д.).

Неисправность датчика частоты вращения коленчатого вала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя. Решить данную проблему поможет проверка датчика или его замена.

Как не странно, но в некоторых случаях причина неработающего тахометра может крыться в банальном подклинивании стрелки или ее вращении на шкиве.

Установка бесконтактного зажигания часто приводит к тому, что не работает тахометр. Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.

Несовместимость проводов зажигания. К подергиванию стрелки тахометра часто приводят так называемые силиконовые провода зажигания, которыми автовладельцы заменяют стандартные провода. Причина в различиях линейного сопротивления тех и других проводов, в результате меняется форма импульса тока и стрелка ведет себя неправильно. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту, и сводится оно к замене (уменьшению номинала) резистора на плате КП.

Проверить предохранители. Иногда они становятся причиной проблем с тахометром. Убедитесь, что все предохранители целы и не имеют следов окисления или расплавления.

В заключение хочу отметить, что вышеперечисленные причины и методы диагностики являются поверхностными и наиболее распространенными. Узнать больше о проблеме и понять почему не работает тахометр или почему дергается стрелка тахометра, можно только при наличии специального оборудования. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра, рекомендую обратиться за помощью к специалистам на СТО.

Пошаговое подключение тахометра на ВАЗ-2109

Помимо спидометра хоть какой водитель считывает с приборной панели ряд принципиальных показаний. Это, например, остаток топлива в баке, температура охлаждающей жидкости и т.д… Отдельно есть тахометр. Это устройство, указывающее текущее количество оборотов коленчатого вала в минуту. Обычно на него ориентируются при переключении передач. Также тахометр позволяет не «запороть» двигатель длительной работой на высоких оборотах.

Таким устройством оснащены все современные автомобили. Но если говорить о ВАЗ-2109, то тахометр здесь есть далеко не во всех версиях. Вообще не стоит забывать, что автомобили семейства «Лада-Самара» были спроектированы еще в прошлом веке. На ВАЗ-2109 ранее года выпуска устанавливалась низкая панель. Одной из его особенностей является отсутствие тахометра. На «девятках» более поздних годов выпуска уже самая высокая панель. Вооружён, в том числе, и тахометром, но у многих автовладельцев работа этого прибора вызывает нарекания. Все дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

Подключение тахометра на ВАЗ-авто

2109

Итак, давайте разберемся, как установить это устройство на «девятку». Нужно сразу подчеркнуть, что система подачи топлива здесь особой роли не играет — инжектор или карбюратор . Если говорить о тахометрах, то здесь совсем другие моменты. Как известно, в настоящее время наиболее распространены автомобили со следующими типами двигателей:

В зависимости от этого подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, а точнее возникающие здесь импульсы. Однако конструкция дизельных электростанций не предусматривает этого узла.

Соответственно здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а с генератора.

Кроме того, имеет значение и количество цилиндров в двигателе. Поэтому выбирая тахометр, нужно обращать внимание на данный момент. Впрочем, вы можете просто сказать продавцу, что вам нужен аппарат на «девятку», и он сам подберет подходящий вариант.

Установка тахометра ВАЗ 2108

Сделай сам.

Тюнинг ваз 2108 своими руками (Тахометр с 06 поставил на ваз 2108)

В этом видео описана установка тахометр от шестерки на ваз 2108, 2109 , 2199.

Самый радикальный вариант установки тахометра на ВАЗ-2109 – установка европанели. Однако не стоит забывать, что это довольно хлопотное дело. Хотя, с другой стороны, салон автомобиля преображается в лучшую сторону, особенно в вечернее время. Если не хотите заморачиваться с заменой панели, то тахометр можно установить отдельно.

В этом случае сначала необходимо будет определить тип устройства. Если позволяют финансы, то можно приобрести современные приборы, которые будут показывать не только частоту вращения коленчатого вала, но и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена таких устройств довольно высока, но зато они очень информативны, и внешне очень привлекательны, особенно ночью, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию. То есть вы продолжите переключать передачи фактически на слух.

После выбора модели следует определиться с местом установки тахометра. Он должен располагаться таким образом, чтобы читать показания без затруднений. Кроме того, тахометр не должен загораживать обзор или перекрывать другие приборы, также дающие важную информацию. Желательно, чтобы устройство вписывалось в интерьер автомобиля и не выглядело здесь инородным телом.

Однако установить сам тахометр в салон автомобиля – это только полдела. Ведь устройство нужно правильно к штекеру . Здесь нет ничего особо сложного, а с заданной задачей вы справитесь сами. По большому счету здесь нужно правильно подключить всего 3 проводка. Согласитесь, что перепутать здесь что-то очень сложно.

В первую очередь нам нужно вывести провода от устройства в моторный отсек. Лучше всего это сделать через отверстие для тросика спидометра уже в корпусе «девятки». Здесь нам понадобится жесткая проволока. Основное требование – она не должна быть слишком толстой. Теперь берем изоленту и прикрепляем с ее помощью провода к проводу. Вам не нужно слишком много накручивать. Просто убедитесь, что соединение надежно. Далее вставляем в отверстие для тросика спидометра второй конец тросика и аккуратно проталкиваем в моторный отсек. Теперь осталось только вытащить провода. Эта работа не займет у вас много времени, поэтому рекомендуется делать все на скорую руку.

Теперь приступаем к основному этапу, то есть к подключению проводов. Как уже было сказано выше, в данном случае их 3. Первые два (12-вольтовый и Сигнальный) — к контактам «В» и «К» катушек зажигания соответственно. Теперь осталось закрепить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбирать участок, где провод можно зафиксировать гайкой. Вот и все – осталось только проверить устройство в работе.

Как видите, здесь действительно нет ничего сложного. Установка займет у вас даже меньше времени, чем сам поиск тахометра. Поэтому с этой задачей справится даже начинающий автомобилист. Ну и в заключение хочу дать один совет. Многие тахометры, которые сегодня можно найти в торговых точках, имеют достаточно тонкие провода. Это, в свою очередь, значительно увеличивает риск повреждения. Чтобы обезопасить себя от такого нежелательного момента, рекомендуется заменить провода на более надежные – сечением не менее 1 квадратного миллиметра.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

По каким причинам плавают неработающие вазы 21099 карбюратор ?

Старые автомобили сегодня стали легендой. Одной из таких, кажется, вечно существующих моделей, стала ВАЗ-21099, известная широкой публике больше как Lada Sputnik. Эта модель — «произведение» Волжского автомобильного завода.

Немного истории

Несмотря на то, что модель кажется старой, ее выпуск планировался на 19 марта90, но произошло несколько позже. В декабре 1990 года ВАЗ-21099 начали выпускать крупными партиями. Украинский завод собирал этот автомобиль до 2011 года из российских спецкомплектов.

Версия из Украины имела немного другое название — ЗАЗ-21099. ВАЗ-21099 выпускался под разными названиями. Все они отличались салоном, деталями, годом выпуска и страной сборки. Экспортные наименования ВАЗ-21099:

1. Седан
2. Лада самара
3. Лада соболь
4. Лада сагона
5. Лада форма
6. Лада Победа

Все эти автомобили имели общее название «Самара». Но у ВАЗ-21099 были существенные отличия от всех.

1. Передняя часть имела длинные крылья.
2. Удлиненный капюшон.
3. Отсутствие пластикового «клюва» спереди.
4. Новая решетка.
5. Приборная панель серого цвета (в других моделях преобладает коричневый цвет).

Почему не работает тахометр на ВАЗ 2107.

Это машина, которую люди помнят в то время. Но в 2004 году ВАЗ-21099 на АвтоВАЗе полностью сняли с производства и произошла замена. Вместо старой, всем известной модели появилась ВАЗ-2115. Именно это заставило украинских коллекционеров продолжать собирать легенду. Однако в 2011 году этот автомобиль был снят с производства во всех странах.

Вместе с ним перестал выпускаться ВАЗ-21093. ВАЗ-21099 Победа считается самой совершенной моделью. Важнейшим его достоинством было то, что он имел стандартные параметры машины (4х4). Однако по сравнению со старой моделью есть лишь несколько улучшений. Добавлен.

1. Редуктор заднего моста от Volkswagen Golf Syncro.
2. Вискомуфта.
3. Угловой редуктор.
4. Трансмиссия.

Также Победа отличается невероятной динамикой, так как двигатель форсирован. Его проходимость соответствовала всем нормам, что прекрасно позволял полный привод. Но времена ушли, а широкого признания модель не получила. Поэтому компания вскоре прекратила свою работу.

Похожие новости

Стоит отметить, что ВАЗ поставлялся во все страны Европы. В свое время он громко заявил о себе и навсегда останется легендой.

Сегодня многие люди предпочитают этот автомобиль по двум простым причинам.

1. По цене значительно дешевле современных иномарок, прост в обслуживании, имеет недорогие запчасти.
2. Патриотизм и желание сохранить легенду.

Но несмотря на то, что причины весомые, а машина действительно качественная, времена сделали свое дело, и поэтому, как бы мне ни хотелось это признать, машина способна к поломке. В первую очередь страдает карбюратор.

Не работает тахометр ВАЗ 2109

Мой канал. Не работает тахометр на девятке высокая.

Регулировка карбюратора

При частом использовании автомобиля карбюратор требует постоянного ухода. Это не значит, что его нужно мыть снаружи. Этот способ подходит, если детали сильно загрязнены и из-за этого нарушена их функциональность. Внутренняя очистка деталей обязательна.

Чем лучше владелец следит за чистотой своего автомобиля, тем дольше будет его жизнь. Для мытья деталей лучше всего использовать специальные тряпки и щетки. Не забывайте, что мелкие щетинки от щеток могут попасть в детали.

Важно постоянно следить за этим, так как мелкий мусор может повредить большой карбюратор. На сегодняшний день существует очень много различных сервисов, которые предоставляют возможность почистить автомобиль, используя специальное оборудование и соответствующие инструменты. Работу выполняют квалифицированные специалисты.

Каждому водителю очень важно следить за тем, прыгает ли стрелка тахометра или нет. Ведь именно она является самой главной подсказкой и сигналом к ​​действию.

Похожие новости

Почему не работает тахометр на ВАЗ 21099.

Тахометр — это специальный прибор, с помощью которого можно следить за состоянием карбюратора. Стрелка тахометра всегда указывает на причину. Опытные водители знают как работает тахометр на ВАЗ 21099 карбюратор . Есть несколько основных моментов, зная которые, можно определить причину поломки.

Причины движения стрелки тахометра и плавающей скорости

Если она регулярно дергается, то это однозначно указывает на проблему внутри автомобиля. Стоит обратить внимание на тахометр на ВАЗ 21099 карбюратор и выполните несколько действий.

1. Проверьте свет, который называется «чек». Если этот индикатор горит, полная диагностика укажет на ошибку. Если в машине такой лампочки нет, то определить поломку будет еще сложнее.
2. Следующим шагом является проверка проводки. Многие отслеживают контакты только со знаком плюс и минус, а потом удивляются почему не тахометр работает на ВАЗ 21099. На самом деле нужно проверять не только плюс и минус провода, но и качество проводов сами контакты.
3. Наиболее частая причина подергивания стрелки тахометра — плохие контакты трамблера.
4. Если все вышеперечисленное в порядке, а стрелка тахометра продолжает прыгать, нужно приступить к проверке системы зажигания. Если система зажигания не работает должным образом, причина найдена.
5. Также может быть такая ситуация, когда неисправность в тахометре появилась сразу после замены каких-либо деталей в автомобиле или проведения разбора. Теперь нужно еще раз проверить, что все установлено правильно. Очень важно обратить внимание на нулевое положение. Если он установлен неправильно, то выстроить необходимое положение поможет тумблер, который находится за панелью.
6. ВАЗ чек 21099 Карбюратор . Если стрелка продолжает сильно дергаться, то, возможно, переключатель уже недееспособен.

Очень важно постоянно следить за состоянием своего автомобиля и проверять работу всех деталей, а также своевременно заменять детали, так как одна деталь может привести к поломке всего механизма.

Многих интересует вопрос: почему плавающие обороты на ВАЗ? Самый главный ответ: причина не всегда в самом карбюраторе. Система питания и система зажигания вполне могут выйти из строя. Все это должен показать тахометр.

Симптомы плавающих оборотов.

1. Обороты меняются: либо вниз, либо, наоборот, вверх.
2. Наблюдаются промахи.
3. Прослушайте заглушки в карбюраторе.
4. Слышны хлопки в глушителе.

Причины плавающего трафика.

1. Неправильно отрегулирован карбюратор, что привело к неисправности тахометра.
2. Следующая причина — неисправность. соленоидный клапан. Проверить можно сняв и включив двигатель. Если есть щелчок, то клапан работает.
3. Попадание избыточного воздуха в топливную смесь.
4. Грязь в каналах и форсунках системы.
5. Если все вышеперечисленное вызывает вопрос, почему плавают обороты холостого хода ВАЗ, нужно проверить воздушный фильтр ВАЗ 2109. И не забыть следить за стрелкой тахометра.

Осуществить ремонт стартера ВАЗ 21099 Осуществить ремонт стартера ВАЗ 21099 достаточно легко, ведь основных узлов там не так много. Продам, цена его низкая, если ассоциировать с аналогами российского производства. Увы, реально отремонтировать его нереально. Если восстанавливать, то надежность пострадает. Потому что если проход, если…

Тахометр, на ВАЗ-2109, устанавливался только на автомобили с высокой панелью, и схема подключения зависела от того, какой устанавливался двигатель, карбюраторный или инжекторный. На «девятке» с карбюраторным двигателем сигнал на тахометр поступает с клеммы катушки зажигания и в случае ненормальной работы поиск неисправности нужно начинать с клеммы катушки зажигания, к которой прикручены два провода.

Бывают случаи, когда они загибаются так, что располагаются рядом с центральным высоковольтным проводом и при обрыве искра идет на эти провода, от чего начинает глючить тахометр. Аналогичная картина имеет место и в случае окисления этих контактов. При резком движении стрелки тахометра в ту или иную сторону можно предположить, что виновником этой неисправности будет переключатель, который через какое-то время выйдет из строя. Тахометр, по сути, является индикатором неисправностей, появляющихся в системе зажигания.

Если с контактами на катушке зажигания все в порядке, то придется снять панель приборов и прозвонить провод, идущий от катушки зажигания к разъему третьей клеммной колодки «А» на панели приборов. Не лишним будет проверить этот контакт на наличие окислов. В нормальном состоянии провода и контакты разъема придется проверить на печатной плате панели приборов, но для этого потребуется тестер и соответствующие знания в электротехнике. Поэтому, скорее всего, придется обращаться к квалифицированному автоэлектрику.

Если на автомобиле ВАЗ-2109 инжекторный двигатель Тахометр получает данные от модуля зажигания. Поэтому искать неисправность необходимо, проверив провод, идущий от модуля зажигания к пятому контакту штекерного разъема «А» на панели приборов. Если эта схема исправна, вам также придется проверить печатную плату панели приборов. К сбоям в работе тахометра приводит замена обычных высоковольтных проводов зажигания на силиконовые из-за разницы их сопротивлений.

ВАЗ 2109 карбюратор расход топлива зимой причины

ВАЗ-2109 — автомобиль компакт-класса, стоит на конвейере с 1987 года. Представляет собой пятидверный хэтчбек, построенный на базе трехдверной версии ВАЗ -2108. Также из этой линейки есть модификация ВАЗ-21099 в кузове четырехдверный седан. Однако ВАЗ-2109 признан одним из самых популярных в семействе. Преемником этого автомобиля считается ВАЗ-2114 образца 2001 года. Что касается ВАЗ-2109, то этот автомобиль выпускался до 2004 года на Волжском автомобильном заводе. С 2004 по 2011 год автомобиль выпускался украинским заводом ЗАЗ. Эта модель примечательна тем, что является первым переднеприводным автомобилем АвтоВАЗа после ВАЗ-2108. Автомобиль был доставлен за границу. Так, версия для Финляндии была доступна с кондиционером, электростеклоподъемниками, гидроусилителем руля и люком.

Навигация

Двигатель ВАЗ-2109. Официальная норма расхода топлива на 100 км.

Бензин:

• 1.1, 54 л. с., механика, 17 сек до 100 км/ч, 8,2/5,4 л на 100 км
• 1,3, 64 л. с., механика, 16 сек до 100 км/ч, 8,6/5,4 л на 100 км
• 1,3, 68 л. с., механика, 16 сек до 100 км/ч, 8,6/5,4 л на 100 км
• 1,5, 78 л. с., механика, 12,5 сек до 100 км/ч, 8/5,4 л на 100 км

ВАЗ-2109 отзывы владельцев

С двигателем ВАЗ-2108 1.1 карбюратор

• Максим, Липецк. Машина 1990 года, еще дедушка. Пробег 300 тысяч, полет нормальный. Вот что значит советский автопром, то делали на века. Неоспоримым преимуществом этого автомобиля являются очень крепкие бампера, которые практически не деформируются при аварии. Правда, это единственный элемент безопасности в моей Ладе. Но как-то особо не тороплюсь, да и машина сама настраивает на спокойную езду. Двигатель инжекторный, 1,1 литра на 55 сил — от восьмерки. Веселый и экономичный мотор, надежный и неприхотливый в эксплуатации. Расход бензина максимум 8-9литров на 100 км. По трассе выходит в среднем 6 литров.
• Константин, г. Екатеринославль. Автомобиль радует комфортом в салоне, несмотря на интерьер в спартанском стиле 1980-х годов. Все органы управления работают. Расход топлива с двигателем 1.1 составляет 8 литров. Я включил газ, и в салоне появился характерный запах. Даже установщики не смогли решить проблемы. Приходится ездить с открытыми окнами.
• Денис, Томск. Машина мне понравилась, неприхотливая и простая в обслуживании. Под капотом базовый 1,1-литровый инжекторный мотор, выдающий 54 силы. Максимальная скорость с ним 150 км/ч по паспорту, а в реале комфортная скорость 120-130 км/ч. Расход топлива 7-8 литров на 100 км.

С двигателем ВАЗ-2108 1.3 карбюратор

• Алексей, Санкт-Петербург. Автомобиль на все случаи жизни. У меня была трехдверная ВАЗ-2108, но потом я ее поменял на пятидверную 2109, когда появилась семья. Ни капли не жалею, что взял с более мощным двигателем 1,3 литра. 1,1-литровый в моей «восьмерке» бодрый и тяговитый, но по сравнению с 1,3-литровым разница очевидна, поэтому и взял именно с таким двигателем. Я часто езжу на повышенных оборотах, потому что двигатель очень экономичный. Потребляет не более 8-9литров по городу и 7 литров по трассе. Машина на каждый день, только проверять надо перед каждой поездкой, а так все норм.
• Даниил, Нижегородская область. Машина мне понравилась, только для меня. Я нетребовательный человек с советским образованием. Автомобиль оснащен 1,3-литровым карбюратором с расходом 9 литров на сотню. Механическая коробка передач работает хорошо, не нужно искать передачи. Можно рекомендовать как первую машину.
• Анатолий, г. Свердловск. Автомобилем полностью доволен, это лучший автомобиль, и альтернативы ему за такие деньги на вторичном рынке не найти. Девятка выученная нашими специалистами до дыр, и дешевая в обслуживании. Так что мне не нужно заниматься ремонтом. Надежный транспорт, без всяких понтов. Сел и пошел. Под капотом двигатель 1.3, с расходом 8 литров на 100 км.
• Олег, г. Тольятти. Я взял пятидверный хэтчбек, который оказался намного удобнее моего бывшего трехдверного ВАЗ-2108. Конечно, главный плюс — это дополнительная пара дверей — пассажирам не нужно пробираться в салон через передние сиденья. Задние сиденья спина к спине, но это такой класс, что поделаешь. Девятка подходит для ежедневных поездок по городу и трассе, хотя после 100 тысяч раздражают шумы, вибрации и тряска в салоне. В общем, можно ехать, если бюджет ограничен. Я не жалуюсь, говорю как есть. Тачка сделана по принципу дешево и сердито. Главное в девятке это надежность и дешевое обслуживание. Расход топлива с карбюраторным двигателем 1.3 — до 8-9 т.литров на 100 км.

С двигателем ВАЗ-21083 1,5 карбюратор

• Игорь, Санкт-Петербург. Автомобиль 2000 года выпуска, куплен еще в автосалоне. Помню тот день, как моя ласточка сверкала своим красным кузовом во дворе — машину доставили вовремя, как и обещали. ВАЗ-2109 достойный автомобиль за свои деньги, ни разу не пожалел, что купил его. Особенно с карбюраторным 1,5-литровым мотором. Он очень неприхотлив и надежен, по крайней мере, обслуживать его можно самостоятельно. Для этого достаточно справочника из магазина. Я так и сделал. Кстати, это моя первая машина, в 19 г.99 Сдал права. Надежность пятидверного хэтчбека высочайшего уровня. Расход топлива 9 литров по городу.
• Ольга, г. Екатеринославль. Эта девятка нуждается в уходе и регулярном осмотре. В современных реалиях тачка не арендатор. Никогда больше не куплю такое ведро болтов, без сожаления отдал на помойку. Тачка была с бензиновым двигателем 1.5, кушала 9 литров бензина. Отдал 40к на утилизацию, добавил и купил б/у Поло.
• Екатерина, г. Тюмень. Универсальный автомобиль, подходящий для города и загородных трасс. Езжу и не жалуюсь, машина вполне достойная для своей цены. Расход 9-10 литров по городу.
• Михаил, г. Таганрог. Девятка моя любимая. Хотела взять иномарку, но муж решил продать машину, и отдал ее мне. Пока нареканий нет, обслуживаюсь сам в сервисе. Очень дешево, я приятно удивлен. Расход 9 литров. под капотом 1.5 карбюратор.
• Владимир, Ульяновск. Машиной доволен как слон, это моя первая машина. Я никогда не забуду ее. Недавно продал, поменял на Ладу Весту. Наш автопром растет и развивается, и в этом можно убедиться, если сравнить обе модели. А вот девятка по меркам своего возраста была отличной машиной, вполне конкурентоспособной. С двигателем 1,5 карбюратор потребляет всего 8-10 литров в городском цикле.
• Денис, г. Днепропетровск. ВАЗ-2109 моя вторая машина, до этого была ВАЗ-2101. Конечно, девятку нельзя сравнивать с копейкой. Это совсем другой уровень — другая динамика, другие материалы отделки и т.д. По надежности машины примерно равны, главное вовремя обслуживать и все будет хорошо. Расход бензина с карбюратором 1.5 9 литров.

С двигателем ВАЗ-2111-80 1,5 инжектор

• Александр, Красноярск. Машина 2004 года, из последней партии. Купили со значительной скидкой, почти даром. Могу сказать, что тачка меня устраивала, по крайней мере, как обычное средство передвижения из точки А в точку Б. Ничего лишнего, качество изготовления конечно на низком уровне, но за такие деньги можно многое простить. Расход топлива с впрыском 1,5 литра составляет 9.-10 литров на сотню пробега. В целом машиной доволен, если не рассматривать ее как конкурента европейским моделям. Но для своего времени машина очень достойная, с мужественным дизайном и дешевыми запчастями.
• Олег, г. Житомир. ВАЗ-2109 меня приятно впечатлил, до него я ездил на первом Volkswagen Golf. Ну неожиданно девятка мне понравилась больше. Он тоже тесный, но уж точно заметно просторнее немца. А там полноценные четыре двери. Автомобиль потребляет 9 литров с двигателем 1,5.
• Максим, г. Петропавловск. На девятке ездил мой дед, потом отец с мамой, а сейчас вот так нарисовал я. На одометре 267 тыс км, до сих пор на ходу. Под капотом инжектор 1.5, расход 10 литров.
• Алексей, г. Иркутск. Машину подарили, у меня инжекторная версия 1,5 литра, расход 9-10 литров на сотню. Можно заливать 92-й бензин, машина нормальная.
• Владислав, Владимирская область Автомобиль очень комфортный и динамичный для города, с непробиваемой подвеской. Он потребляет 9литров на сотню, комплектуется двигателем 1,5 литра, который для меня работает на газу.
• Юрий, г. Ижевск. Машина мне понравилась, это моя первая машина. Так что сравнивать не с чем, могу говорить только о плюсах. Девятка уже устарела, без сомнения. Но у него есть преимущество, которого нет ни у одного современного автомобиля – это потрясающая проходимость за счет высокого дорожного просвета. Машина оснащена двигателем инжекторного типа, потребляет в среднем 10 литров на сотню. Поломки редки, запчасти дешевые.

С двигателем ВАЗ-11183-20 ​​1.6 инжектор

• Игорь, Новосибирск. Доволен и машиной, и женой с детьми. Типичный городской пятидверный хэтчбек, с топовым мотором 1,6 л. Разгоняется плавно и динамично, только иногда раздражают заметные перегазовки между передачами. Это конструктивная особенность всего семейства восьмёрок, я имел дело с такими машинами, в молодости. У меня своя мастерская, обслуживаю девятку одна. Машина потребляет 10-11 литров на сотню. Установил ГБО сам, и теперь все расходы идут в основном только на запчасти.
• Анна, г. Пермь. Девятка как девятка, надежный и проверенный во всех смыслах автомобиль. Поэтому она купила его. Ее знают все мастера и слесари, а детали стоят дешево. Мне машина нужна чисто для работы, езжу в основном по городу. Расход 9-10 литров.
• Марина, г. Чебоксары. У меня ВАЗ-2109 с инжектором 1,6 литра, достаточно надежный и экономичный. В городе с коробкой выходит 10 литров бензина на сотню.
• Николай, г. Донецк. Автомобиль для настоящих умелых рук, не то что все эти иномарки. Девятка создавалась для трудящихся, это народный автомобиль. С инжектором 1.6 кушает 9литров на 100 км.
• Алексей, г. Архангельск. Купил ВАЗ-2109 в 2003 году, сейчас на одометре 156 тысяч миль. Серьезных поломок как таковых нет, главное, что я с ними справляюсь. А так машина неприхотливая и надежная. А вот по чесноку, признаюсь, у меня всегда в багажнике есть комплект таза. Пятидверка оснащена 1,6-литровым инжектором, который ест не более 10 литров на 100 км.
• Виктор, г. Белгород. Машина понравилась, за свои деньги вполне отличный аппарат на каждый день для города. С двигателем 1.6 (инжектор) малый расход топлива, в городском цикле не более 10 литров на сотню. Механика работает без нареканий, вопросов к ней нет.

ВАЗ 2109 востребован в нашей стране с самого начала производства. В свое время этот автомобиль выглядел очень даже неплохо и имел неплохие (по советским меркам) технические характеристики, поэтому неудивительно, что модель остается любимой и сейчас, даже после того, как производство этой версии давно прекращено.

Приобретая аналогичный вариант для активной эксплуатации, рекомендуется обратить внимание на некоторые нюансы, которые могут увеличить планируемые расходы владельца на период использования автомобиля. Например, реальный расход топлива на ВАЗ 2109может не соответствовать заявленному производителем.

Какой реальный расход бензина на карбюраторе ВАЗ 2109

Официально считается, что расход топлива на 100 км при использовании карбюратора на данной модели автомобиля в среднем равен следующим показателям:

• Городской режим — 8,2 литры;
• Езда по трассе — 5,4 л.

То есть изначально производитель разрабатывал этот вариант для дальних поездок на дальние расстояния, где можно было реально сэкономить на каждых 100 км пройденного пути. Вопрос в том, соответствуют ли эти данные реальным показателям, которые фиксировали рядовые автовладельцы?

Отзывы автовладельцев

По анализу сообщений обычных автовладельцев расход бензина на ВАЗ 2019 с карбюратором примерно такой:

1. ВАЗ 2109 1.1 53 л.с. До 8 литров на трассе .
2. ВАЗ 2109 1.3 64 л.с. До 15 литров для езды по городу. По трассе — около 5 литров.
3. ВАЗ 2109 1. 5 72 л.с. По городу около 9 литров, трасса на уровне пятерки.

То есть, если сравнивать эти три варианта силовых агрегатов, то наиболее удачным по экономичности является последний — объемом полтора литра. Все остальные не соответствуют заявлениям производителя. К тому же, по отзывам автомобилистов, самый первый двигатель абсолютно не предназначен для езды на тех относительно высоких скоростях, на которых принято эксплуатировать. автомобиля при выезде за черту города. Поэтому, если вы уже покупаете автомобиль этой марки, то лучше потратить немного больше денег, чтобы стать обладателем автомобиля с более-менее нормальным силовым агрегатом.

Расход топлива автомобиля является важной эксплуатационной характеристикой автомобиля. Совершенно не понимаю водителей, которые не знают расход топлива своей машины. Ты разговариваешь с человеком о его машине и спрашиваешь: «Сколько она у тебя стоит за сотку?» А он отвечает, я, мол, не знаю, мне все равно. Такой подход очень иррационален. Во-первых, чем больше у вас расход топлива, тем больше денег вы тратите на его заправку, а во-вторых, повышенный расход топлива свидетельствует о неисправности или некорректной работе какого-то узла автомобиля. Поэтому, если вы не знаете, какой у вас расход топлива, не поленитесь, при заправке запишите показания спидометра и сколько литров бензина вы залили. Затем разделите сколько километров вы проехали на количество залитых литров бензина, и получите расход.
Для карбюраторных ваз 2109 нормальными считаются следующие расходы:
Карбюраторный двигатель:
по городу 8-9 литров на 100 км
инжекторный двигатель:
по городу 7-8 литров на 100 км
по трассе 6-7 литров на 100 км
Расход топлива ВАЗ 2109 зависит от многих факторов, постараемся их перечислить, указав насколько каждый пункт может увеличить расход бензина:
1. Проблемы системы питания автомобиля. Неправильная настройка, застрявшая игла, воздушная заслонка открыта не полностью, топливный насос. Увеличение расхода до 50 процентов (на 4 литра бензина).

2 . Стиль вождения сильно влияет на расход топлива. Кто-то едет плавно и тихо, кто-то резко разгоняется, резко тормозит и т. д. Стиль вождения увеличивает расход топлива до 50 процентов (на 4 литра бензина).
3. Езда на холодном двигателе. Если не прогревать свой ВАЗ 2109, а завести его, и через полминуты начать движение, то езда до прогрева двигателя будет сопровождаться повышенным расходом топлива, до 20 процентов (1,6 литра бензина).

4. Колесные подшипники слишком затянуты. Соответственно, чтобы повернуть колесо, необходимо приложить большее усилие. Когда вы запускаете автомобиль накатом, он останавливается слишком рано из-за инерции. Может увеличить расход до 15 процентов (1,2 литра бензина).

5. Развал-схождение не отрегулировано. Может увеличить расход до 15 процентов (1,2 литра бензина).

коллапс-схождение

6. Зазоры свечей зажигания отличаются от номинальных. В этом случае будет слабая искра и запальная
горючая смесь будет некачественной. Неправильно установленный зазор свечи зажигания увеличивает расход топлива
до 10 процентов (800 граммов бензина).

7. Вождение с включенными фарами. Дополнительные потребители электрического тока создают повышенный ток потребления от генератора. Двигателю становится тяжелее крутить генератор и увеличивается расход топлива. Это также одна из причин, почему расход топлива зимой выше, чем летом. Дополнительные потребители электроэнергии увеличивают расход топлива до 10 процентов (800 граммов бензина).

8. Неисправен термостат. Из-за неисправного термостата двигатель не прогревается до рабочей температуры 90 градусов. Все механизмы двигателя максимально эффективно работают при рабочей температуре 90 градусов, поэтому, например, при температуре 70 градусов расход будет больше. Температура двигателя ниже 90 градусов увеличивает расход топлива до 10 процентов (800 граммов бензина).

9. Недостаточная компрессия в двигателе. Низкая компрессия — следствие износа стенок цилиндров и компрессионных колец, увеличивает расход процентов на 10 (800 грамм бензина).

10. Езда на спущенных шинах. Давление в шинах Р13 ВАЗ 2109 должно быть 2,0 кг/см2 на передних колесах и 1,9 кг/см2 на задних колесах. Расход возрастает до 10 процентов (800 граммов бензина).

11. Езда с прицепом увеличивает расход на 60 процентов (4,8 литра бензина). Каждые 100 кг груза
в салоне увеличивают расход на 10 процентов.

12. Марка используемого бензина, как правило, автомобиль больше ездит на АИ-95 бензина, чем на АИ-92. И конечно на каждой заправке качество бензина разное, то есть АИ-95 Роснефть и АИ-95 Газпром это две большие разницы.
13. Встречный ветер увеличивает скорость потока до 10 процентов, в зависимости от его силы.
14. Неправильно установлен угол опережения зажигания. Тут все понятно, если искра
не подается при соответствующем положении коленвала, то горючая смесь не полностью сгорает, расход увеличивается
падает топливо и мощность двигателя. Замеры показывают, что смещение угла на 1 градус увеличивает расход
на 1 процент (80 граммов бензина).

Как видите факторов много, не все легко диагностируются и проверяются, но все они влияют на расход бензина. Они расположены по степени их важности, то есть в начале листинга находятся факторы, которые больше других увеличивают расход автомобиля.
На главную

Наверное, каждый автовладелец хотя бы раз интересовался расходом топлива своего автомобиля. По крайней мере, я еще не встречал водителя, который хотя бы ради интереса не искал эти характеристики своего железного коня. А в последнее время этот вопрос, скорее всего, появляется у всех, ведь цены на топливо растут как на дрожжах.

Как давно известно, автомобили семейства ВАЗ 2109 в меру прожорливы и динамичны даже в наше время. Рассмотрим подробнее расход топлива ВАЗ 2109.с различными двигателями и силовыми установками.

Расход ВАЗ 2109 карбюратор

Девятки с карбюраторной подачей топлива комплектовались двигателями трех разных объемов — 1,1 л, 1,3 л, 1,5 л. Двигатели 1,1 и 1,3 тратили по трассе 5,6 и 5,4 литра на 100 километров соответственно, а у 1,5-литрового мотора расход топлива несколько увеличился до 5,7.

В городе ВАЗ 2109 с двигателем 1,1 потребляет около 8,2 литров топлива, а с двигателями 1,3 и 1,5 около 8,6. Несмотря на небольшие различия в расходе топлива ВАЗ 2109с разными карбюраторными двигателями их динамика существенно отличалась. Двигатель объемом 1,1 литра позволял автомобилю разгоняться до 100 километров в час за 17 секунд, двигатель 1,3 — за 16, а двигатель 1,5 — за 14 секунд.

Расход ВАЗ 2109 инжектор

В 1994 году появился первый прототип ВАЗ 2109 с распределенным впрыском топлива (инжектор). На экспортные автомобили такая система подачи топлива устанавливалась с 1996-1997 гг. , а на серийные автомобили внутреннего рынка (Россия) с 2001 г. Автомобиль оснащался 1,5-литровым двигателем внутреннего сгорания, но вместо форсунки устанавливался инжектор. карбюратор.

На инжекторной ВАЗ 2109 расход по городу почти 10 литров топлива на 100 км. По трассе можно уместиться в 5 с половиной литров. Как видите, расход топлива в городе немного увеличился, правда, и машина стала разгоняться за 12 с половиной секунд до 100 км/ч.

Подводя итоги, можно сказать, что автомобили ВАЗ 2109 потребляют около 5,5 литров по трассе и чуть меньше 9 в городском цикле. Но не забывайте, что количество потребляемого вашим автомобилем топлива зависит от его технического состояния и количества «пробок», в которых вы регулярно стоите.

Расход топлива ВАЗ — всегда приемлемый. Разработчики всерьез задумались о снижении расхода топлива для разных марок ВАЗ.

Автомобили ВАЗ — автомобили отечественного производства. ВАЗ — Волжский автозавод, он находится в Самарской области в городе Тольятти. Автомобили ВАЗ отличаются умеренным расходом топлива и доступной ценой.

Данные по расходу топлива ВАЗ приведены ниже в таблице по расходу топлива автомобилей ВАЗ . Автомобили ВАЗ – это не только средство передвижения, но и неотъемлемая часть повседневной жизни человека.

Расход топлива ВАЗ зависит от его модификации (марки), стиля вождения и сезона. В таблице ниже указан средний расход топлива для автомобилей ВАЗ семейств 2107, 2114, 2110, 2106, 2112, 2109, 2115.

Таблица расхода топлива для марок ВАЗ.

В таблице указаны средние затраты на разные марки ВАЗ . Расход топлива представлен тремя видами — городской, шоссейный и смешанный (средний) расход топлива. Все данные по расходу топлива — от производителя автомобилей ВАЗ. Практически у всех марок автомобилей ВАЗ расход топлива не превышает 10 литров на 100 км пути, за исключением карбюраторной Нивы.

Марка ВАЗ	Мощность, л. с.	Средний расход топлива ВАЗ л/100 км	Город	дорожка
ВАЗ 2101 (1.2, карбюратор)	—	10,5	11	90 км/ч=7,5 120 км/ч=10
ВАЗ 2102, 2103 (1.5, Карбюратор)	71	11	11,5	90 км/ч=7,2 120 км/ч=9,8
2106 (двигатель 1,57, карбюратор, четырехступенчатая коробка передач)	76,4	9,5	10,5	8,5
2106 (двигатель 1,45, карбюратор, четырехступенчатая коробка передач)	73,5	9,9	10,8	9,0
2106 (двигатель 1,6, инжектор)	—	8,4	9,8	7
2105 (1.3, карбюратор)	64	9. 1	10,2	8.1
2105 (1,5, карбюратор, четырехступенчатая коробка передач)	71,1	8,8	9,5	8,0
2107 (1,6, инжектор)	—	7,8-9,8	9-11,5	6,7-8,2
2107 (1.6, карбюратор)	—	8,9	10,2	7,5
2107 (1,5, карбюратор)	—	8.3	9,6	7,0
2108, 2109, 21099 (1,5, карб.)	72	9.1	10,1	8,2
21083, 21093, (1.5, инжектор)	72	7,6	8,5	6,7
2110, 2111, 2112 (1,5, карбюратор)	67,7	9,5	10,5	8,4
2110, 2111, 21124 (1,5, инжектор)	72	7,9	8,7	7,0
2113, 2114, 2115 (1,5, инжектор)	72	7,6	8,5	6,7
Лада Гранта (8 клапанов)	80	7,0	8,3	5,8
Лада Гранта (8 клапанов)	90	7,7	9,3	6,1
Лада Гранта (16 клапанов)	98, 106, 120	8. 1-10.1	9.2-11.2	7-9
Лада Калина 21117, 21118, 21119 (двигатель 1.4)	—	6,9	7,8	6,0
Лада Калина 21118, 21119 (двигатель 1,6)	—	7.2	8.1	6,3
Лада Приора (1,6)	90	7,6	8,8	6,5
Лада Приора (1,6, 16 клапанов)	106	8,6	9,5	7,7
Лада Веста 21179 (1.8, 16 клапанов)	123	8,5-10,5	9,5-11,5	7,5-9,5
Лада Веста 21129 (1.6, 16 клапанов)	106	8-10	9,0-11,0	7.0-9.0
Лада Рентген (Рентген, 1.6, 16 клапанов)	110	7,9	8,8	7,0
Лада Х-Рей (Рентген, 1. 8, 16 клапанов)	122	8.1	9,1	7,2
Лада Ларгус (1,6, 8 клапанов)	90	8,6	9,5	7,7
Лада Ларгус (1,6, 16 клапанов)	105	8.2	9,0	7,5
ВАЗ 21213 (Нива, 1,7, карбюратор)	—	11,5	13,0	10,0
ВАЗ 21214 (Нива, 1,7, инжектор)	—	9,8	11,0	8,5
ВАЗ 2131 (Нива, 1,8, инжектор)	—	11.1	12,8	9,5

Приемлемый расход топлива на ВАЗ!

Автомобиль получил хорошую динамику и приемлемый расход благодаря надежному двигателю. ВАЗ имеет доступную цену как на новые, так и на старые автомобили. Старые марки ВАЗ приемлемы для большинства людей. Новый двигатель ВАЗ демонстрирует чрезвычайную экономичность, благодаря чему у автомобиля низкий расход топлива и снижен уровень вредных выбросов в атмосферу.

ВАЗ — среднее качество автомобилей, доступная цена и приемлемый расход топлива.

С чем может быть связан повышенный расход ВАЗ?

1. Повышенный расход ВАЗовского топлива наблюдается у автомобилей с изношенным двигателем . Высокий износ поршней увеличит расход топлива любой марки ВАЗ. Износ определяется замером компрессии в блоке двигателя ВАЗ. Если компрессия низкая, необходимо заменить поршень (кольца, поршни, отверстие в блоке).

2. Повышенный расход зависит от датчиков температуры охлаждающая жидкость, положение дроссельной заслонки, массовый расход воздуха и детонация.

3. Большой расход топлива на автомобилях ВАЗ наблюдается при неисправности привода акселератора , правильная развал-схождение, снижение давления в шинах.

4. Увеличение расхода топлива у автомобилей ВАЗ с карбюраторными двигателями наблюдается при выходе из строя карбюратора .
