Что такое ЭБУ (ECU): устройство и принцип работы

Что такое электронный блок управления двигателем?


ЭБУ (ECU от англ. Electronic Control Unit) – электронный блок управления двигателем автомобиля, его другое название – контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Электронный блок управления является составным звеном бортовой сети автомобиля, он ведет постоянный обмен данными с другими компонентами системы: антиблокировочной системой, автоматической коробкой передач, системами стабилизации и безопасности автомобиля, круиз-контролем, климат-контролем.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • Управление и контроль за впрыском топлива в инжекторных двигателях;
  • Контроль за зажиганием;
  • Управление фазами газораспределения;
  • Регулировка и поддержание температуры в охлаждающей системе двигателя;
  • Контроль за положением дроссельной заслонки;
  • Анализ состава выхлопных газов;
  • Контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ (ECU) оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

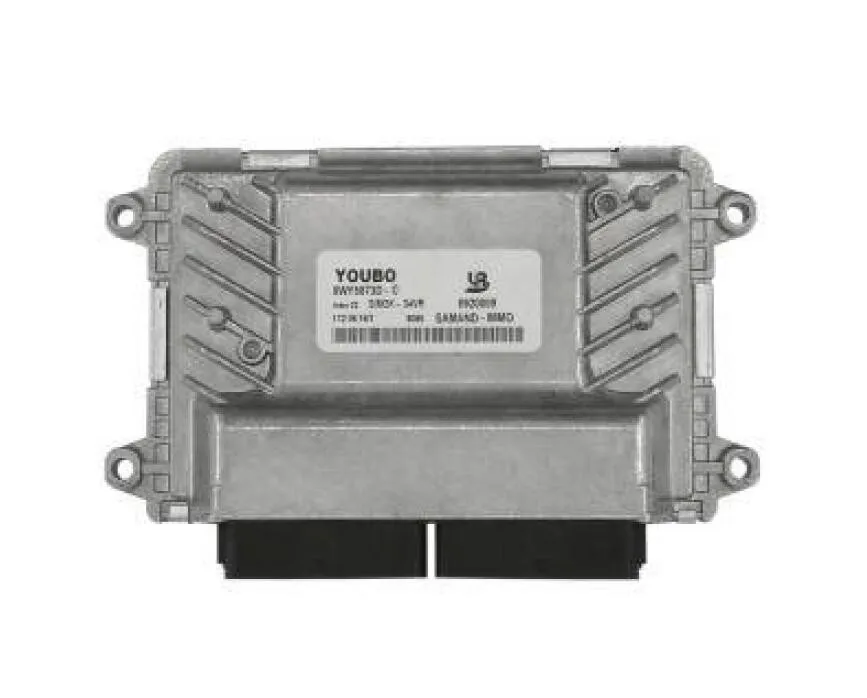

Устройство электронного блока управления двигателем.

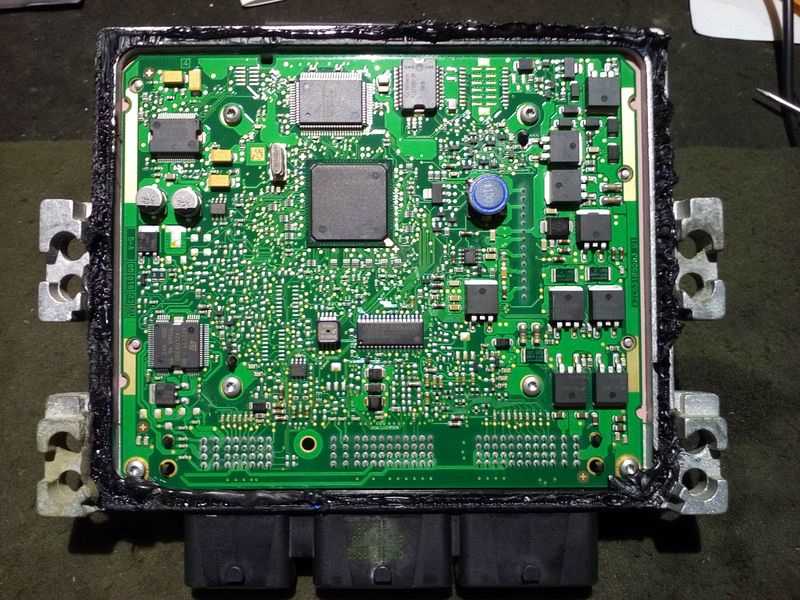

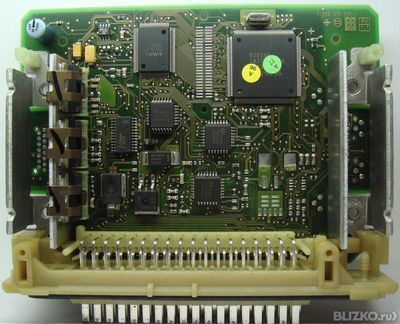

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ – программируемое постоянное запоминающие устройство – здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ – оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ – электрически репрограммируемое запоминающее устройство – применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Ремонт и замена ЭБУ.

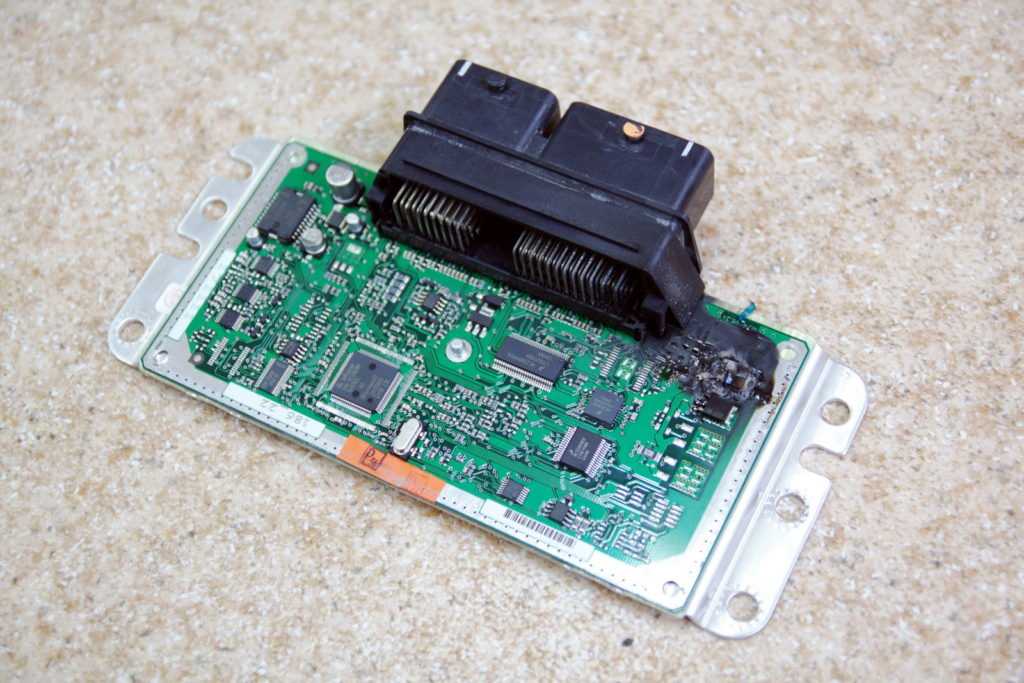

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • Перегрузка, воздействие короткого замыкания;
  • Влияние внешних факторов – влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины. Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети.

Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!

Ключевые теги: устройство автомобиля, двигатель

Электронный блок управления — как он управляет двигателем?

Учитывая, что «жизнедеятельность» транспортного средства напрямую зависит от корректной работы всех его составляющих систем, нет ничего удивительного в существовании некого «мозгового центра», который выполняет контроль за их состоянием и деятельностью. Таким центром является электронный блок управления (ЭБУ). Неисправности этой структурной части автомобиля, незамедлительно отображаются на работе электропитания трансмиссии, выхлопной системы и других «подконтрольных» элементах. Сейчас мы постараемся разобраться в принципе работы электронного блока управления, а также рассмотрим основные причины его поломок и способы их устранения.

  • 1. Принцип работы и особенности электронного блока управления
  • 2. Причины выхода из строя ЭБУ
  • 3. Ремонт электронного блока управления

1. Принцип работы и особенности электронного блока управления

В разделе автомобильной электроники, данное устройство является общим термином, объединяющим любые встроенные системы, которые, в свою очередь, управляют одним или несколькими механизмами в подсистемах машины. Виды электронных блоков управления разделяются на: электронный блок управления двигателем (наиболее распространенный тип), центральный блок управления, объединенный моторно-трансмиссионный блок управления, блок управления тормозной системой, центральный модуль управления, главный электронный модуль, модуль управления подвеской, контролер кузова, центральный модуль синхронизации и т. д.

Иногда, все эти системы, взятые вместе, называют компьютером автомобиля, хотя с технической точки зрения это несколько блоков. Довольно часто, одна сборка может включать в себя большое количество отдельных модулей управления. Так, отдельные современные автомобили, объединяют в себе до 80 электронных блоков управления, а их встроенное программное обеспечение продолжает свое успешное развитие. В связи с этим, управление возросшим количеством сложных ЭБУ автомобиля, играет сегодня главную роль в его эффективном функционировании.

Основным видом электронных блоков управления автомобилем есть ЭБУ двигателя (его, также, часто называют просто электронным блоком). Использование данного устройства качественно оптимизирует ряд основных параметров транспортного средства: мощности, расхода топлива, крутящего момента, уровня содержания вредных веществ в выхлопных газах и т.д. Он представлен в виде некого вычислительного устройства, основная задача которого выражается в обработке информации, поступающей от входных датчиков, и передачи основанных на ней, соответствующих управляющих команд к различным системам двигателя.

С конструктивной стороны, такой блок состоит из коробки (аппаратного железа) и необходимого для работы программного обеспечения, центральной частью которого выступает процессор. Именно сюда поступают данные со всех датчиков силового агрегата, после чего они поддаются обработке и последующему анализу. К традиционной информации датчиков (такой как положение и частота вращения коленвала или расход воздуха), добавились дополнительные данные о скорости транспортного средства, уровне кислорода в выхлопных газах, неровностях дорожного покрытия, запрос на включения кондиционера и куча других сигналов, направленных на оптимизацию рабочего процесса двигателя. Количество датчиков современных автомобилей, давно перевалило за 20.

Установка программного обеспечения необходима для проведения вычислительных операций. Отличительной чертой, современных электронных блоков управления есть возможность перепрограммирования, что позволило отойти от серьезных ограничений, устанавливаемых заводской программой и открыть новые горизонты для применения тюнинга двигателя, к примеру, установки турбокомпрессора или оборудования для применения альтернативных видов топлива.

Мы не будем сейчас вдаваться в суть деятельности каждого отдельного ЭБУ, поскольку это займет очень много времени, а лучше сосредоточим свое внимание на описанном электронном блоке управления двигателя, ведь, как мы уже отмечали, именно он выступает залогом эффективного функционирования силового агрегата, а значит и всего автомобиля.

2. Причины выхода из строя ЭБУ

Любой электронный блок управления – важное оборудование, а появление в нем неисправностей может вызвать некорректную работу всего механизма. Будучи своеобразным «мозговым центром» всей системы ЭБУ, он отвечает за все процессы происходящие в ней, поэтому даже незначительное повреждение микропроцессора может стать причиной сбоев в работе трансмиссии, системы контроля за токсичностью выхлопов, системы зарядок и многих других составляющих жизнеспособности транспортного средства.

Основными признаками выхода из строя электронного блока управления считается отказ в запуске двигателя, постоянные сообщения о нарушениях его работы, которые никак не очищаются и некоторые другие симптомы.

В принципе, появление неисправностей в работе ЭБУ, достаточно редкое явление, которое, обычно, нельзя спрогнозировать, а что бы выявить и подтвердить поломку, производителям и ремонтным предприятиям приходится выполнять следующие проверки:

— проверку электроники и возможности перегрева;

— проверку деталей на наличие коррозии и разрушения;

— оценку качества сборки самого блока, проводить фрактографию.

Выполнение всех перечисленных условий на этапе испытания, в будущем позволит предотвратить повреждения и в разы увеличить производительность.

Причин выхода из строя данного устройства, на сегодняшний день, существует очень много и все они зависят от типа электронного блока, места его расположения и ключевых функций. Среди самых распространенных из них, выделяют отсутствие контакта с блоком зажигания, различными датчиками, контроллером работы инжектора, температурным датчиком, а также невозможность наблюдения за работой датчика АБС. Кроме того, на поломку устройства, серьезное влияние оказывают механические повреждения от вибрации и ударов или попадание влаги на микросхему (просачиваясь внутрь, вода часто вызывает замыкание и коррозию).

Таким образом, при появлении любой неисправности, в электронном блоке может произойти перенапряжение, что нередко, полностью выводит систему из строя.

Также, специалисты многих автосервисов, среды возможных причин поломки ЭБУ выделяют значительную долю тех, которые образовались в следствии попыток автолюбителей самостоятельно отремонтировать устройство, или же доверяли это дело сомнительным профессионалам.

Отдельное внимание, хотелось бы уделить причинам поломок, возникающих в электронном блоке управления работой двигателя. К ним относят:

— «прикуривание» от автомобиля с работающим мотором;

— несоответствие полярностей при подключении аккумулятора;

— отсутствие необходимых знаний и умений при установке сигнализаций и проведении ремонтных работ по части электрики;

— снятие клеммы аккумулятора в процессе работы двигателя;

— включение стартера с отсоединенной силовой шиной;

— попадание в электронный блок управления влаги;

— замыкание или полный обрыв проводки;

— попадание электрода от сварочных работ на проводку или датчики транспортного средства;

— неполадки в высоковольтной части системы зажигания: катушках, проводах, распределителе и т. д.

Однако, о каком бы виде блока управления не шла речь, главное помнить, что он состоит из множества довольно сложных соединений, а значит попытки самостоятельного проведения ремонтных работ могут спровоцировать серьзные проблемы в деятельности данного агрегата. Что касается представителей новых моделей транспортных средств, то при появлении неисправностей в блоке управления, рекомендуется полная замена указанного устройства. Если автомобиль пребывает еще на гарантийном обслуживании, то разумным будет обратиться в дилерский центр, где и будет осуществлена замена блока.

Обратите внимание! Ремонт электронных блоков управления двигателем некоторых моделей машин вообще невозможен, даже если Вы обратитесь за помощью к самым квалифицированным профессионалам. Однако, как бы там ни было, начальным этапом решения проблемы, в первую очередь, выступает качественная диагностика, а затем, посоветовавшись со специалистами, можно решать дальнейшую судьбу вышедшего из строя ЭБУ.

3. Ремонт электронного блока управления

Ремонт электронного блока управления — довольно сложная и трудоемкая процедура, которую рекомендуется применять в исключительно редких случаях: когда произвести замену, по каким либо причинам не получается, или когда она будет слишком дорогостоящей для владельца автомобиля. Приступать к самостоятельным ремонтным действиям, специалисты и вовсе не советуют, так как существует большая вероятность повреждения электронных «мозгов», что, в свою очередь, выведет из строя все сопутствующие системы транспортного средства.

Учитывая сложность устройства ЭБУ, оно не подлежит ремонту в условиях обычной станции технического обслуживания, где убедившись в наличии проблемы его просто заменят на новое. Для более существенной проверки работоспособности блока, необходимо провести специальное тестирование, с использованием особого оборудования, которое имеется в наличии лишь в специализированных сервисных центрах. Перед заменой вышедшего из строя механизма, следует выяснить и устранить причину его «смерти» и хоть эта задача может оказаться совсем непростой, зато избавит Вас от возможности скорой повторной замены.

Основная масса имеющихся в продаже блоков управления, уже была когда-то в использовании, а после выхода из строя, их просто восстановили на заводе-изготовителе, что кстати, намного выгоднее чем создание детали с нуля. Конечно, не все сломанные механизмы подлежат процедуре восстановления. Так, например, ЭБУ с «утопленника», который длительное время был покрыт водой, скорее всего никто ремонтировать не будет.

Несмотря на то, что по внешним параметрам (форма, размер, одинаковое расположение контактов) электронные блоки управления могут выглядеть совершенно одинаково, их настройки все равно будут серьезно отличаться. Это и не удивительно, ведь все они отвечают за работу двигателей автомобилей разных марок, выпущенных в разное время. Если установить неподходящую модель ЭБУ, транспортное средство может даже поехать, но никакая из его систем не будет стабильно работать. Тоесть, надо, что бы сменный электронный блок полностью соответствовал сломанному. Поэтому, при покупке ЭБУ необходимо знать марку транспортного средства, год его выпуска, объем двигателя и код, обозначенный производителем на блоке.

Каждый электронный блок управления имеет микросхему «PROM», в которой сохраняются все настройки систем данного автомобиля. Чаще всего, при замене ЭБУ ее просто переставляют со старого агрегата на новый, а в более современных моделях транспортных средств, вместо микросхемы используют флеш-память или EEROM – запоминающее устройство с возможностью перезаписи.

При установке блока, основным заданием есть подключение устройства к проводке машины, с использованием для этого соответствующих разъемов. Сложность в этом деле, главным образом состоит в неудобности расположения ЭБУ, из-за чего к нему трудно добраться. Однако, перед тем как браться за проводку, важно не забыть отсоединить клемму аккумулятора.

Многие электронные блоки управления, после подключения проводов, учитывая параметры транспортного средства, требуют дополнительной настройки. В каждом отдельном случае этот процесс индивидуален и должен описываться в инструкции по обслуживанию автомобиля. Выполнить процедуру перепрограммирования, называемую еще «чип-тюнингом» могут только специалисты авторизированных сервисных центров.

Прежде, чем обращаться к ним за помощью (сдавать ЭБУ в ремонт или на настройку), следует владеть некоторыми данными о своем автомобиле. В первую очередь, исходя из свидетельства регистрации или техпаспорта транспортного средства, определите его марку, модель, год выпуска, название (буквы перед номером), объем двигателя, тип трансмиссии (механическая коробка или автоматическая). Далее снимите устройство и перепишите с его этикетки название фирмы-производителя и каталожные номера. Всю эту информацию нужно будет сообщить сотрудникам сервисного центра, которые будут заниматься устранением возникшей проблемы.

ЭБУ – где стоит, принцип работы, функции, неисправности и причины поломки — Словарь автомеханика

ЭБУ — сокращение от термина «электронный блок управления двигателем» на английском языке звучит Powertrain Control Module, представляет собой одну из основных частей системы контроля за двигателем транспортного средства. Часто этот блок называют «мозг» системы управления двигателем. ЭБУ принимает и обрабатывает входящую информацию от большинства датчиков автомобиля и, оперируя собранными данными, обуславливает управляющее воздействие на большинство управляющих систем.

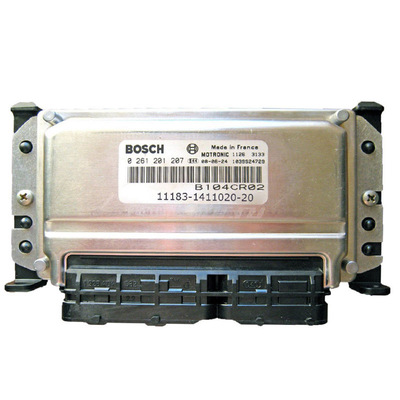

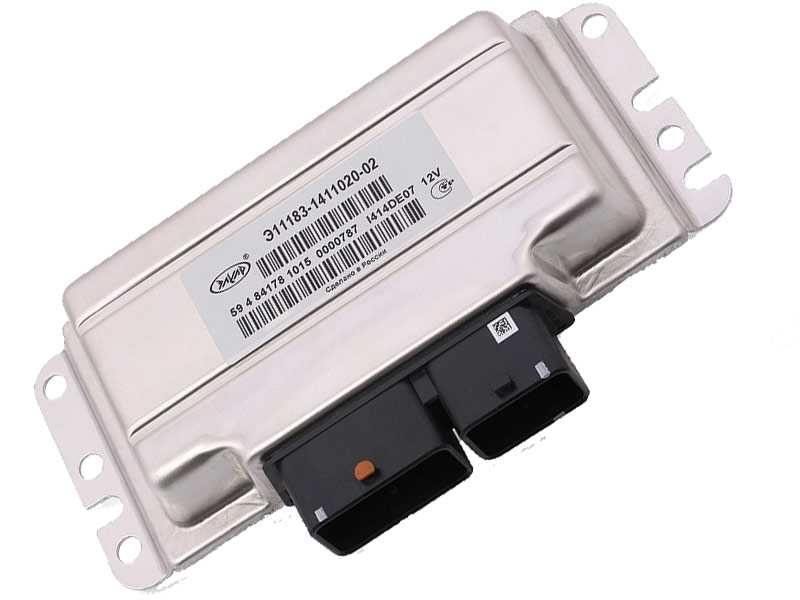

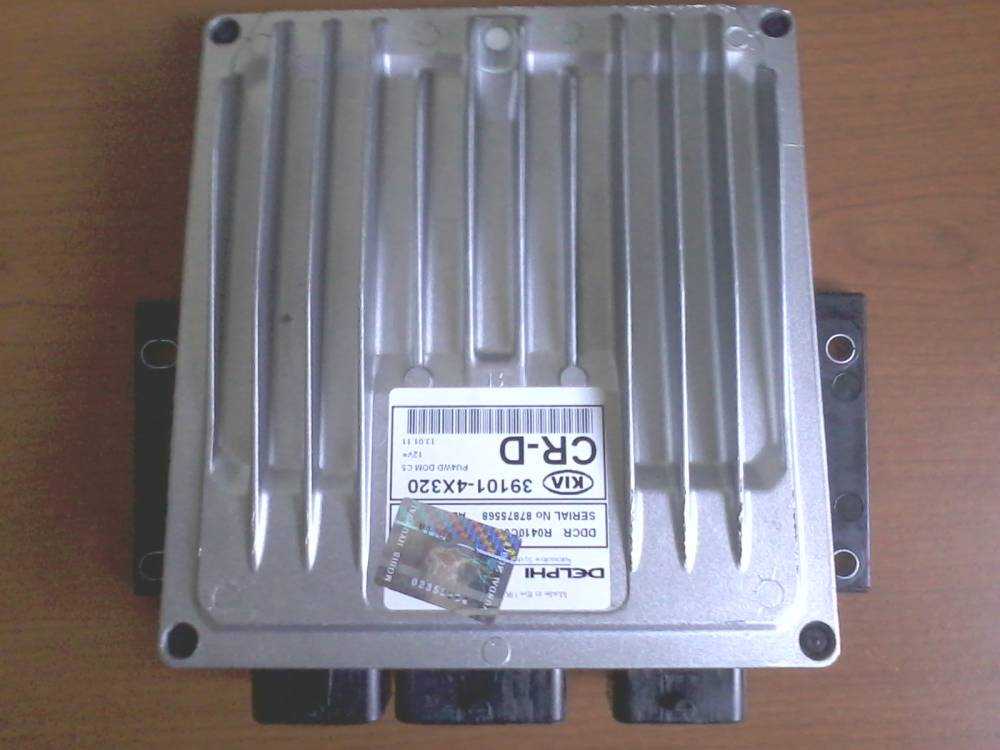

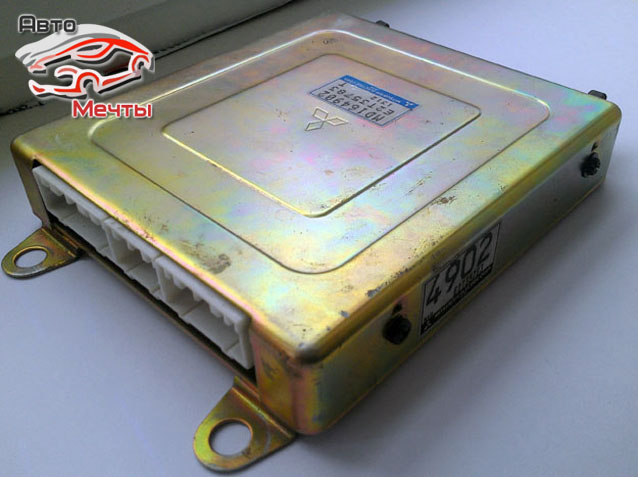

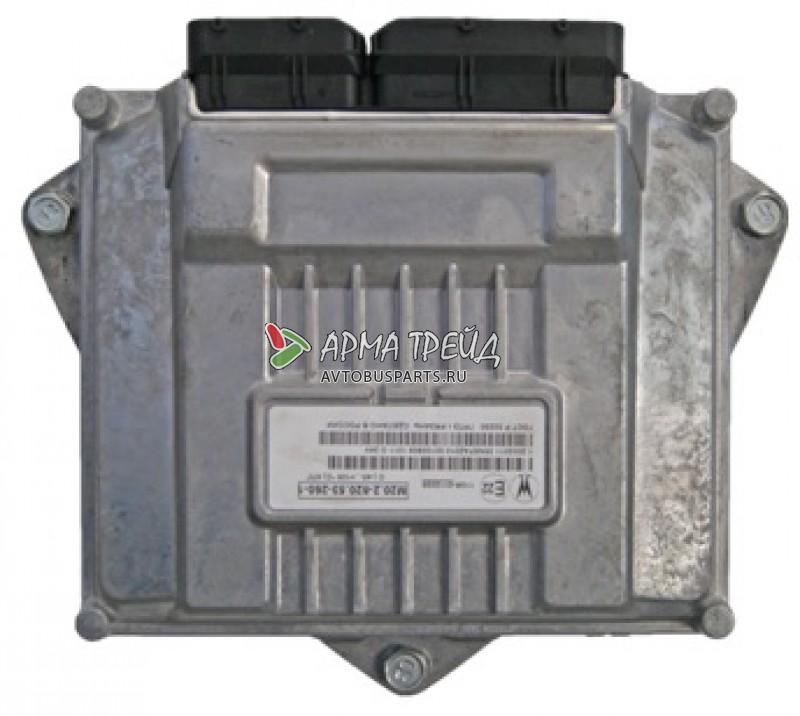

фотогалерея:

Преимущества электронного блока управления двигателем:

  • оптимизация мощности и крутящего момента двигателя;
  • оптимизация расхода горючего и состава отработанных топливных газов;
  • оптимизация остальных опций работы двигателя внутреннего сгорания.

Основной принцип работы блока управления двигателем

Приспособление сконструировано по принципу объединения программного обеспечения и аппаратной части девайса. Основным компонентом аппаратного обеспечения можно назвать микропроцессор, перерабатывающий аналоговые сигналы с датчиков автомобиля. В некоторых случаях бортовик обеспечивает аппаратное воздействие, совершаемое с помощью совместного перерабатывающего устройства.

Модули программного обеспечения блока управления:

Функциональный. Получает и обрабатывает сигналы от сенсоров, а также оказывает управляющее воздействие на отдельные устройства автомобиля.

Контролирующий. Выполняет проверку и корректирует сигналы. Большинство Электронных Блоков Управления являют собой программированное устройство, благодаря чему пользователь в любой момент может перепрограммировать девайс. Эта функция особенно актуальна для тех, кто решил заняться тюнингом двигателя: установкой турбины и гиперкулера, внесением изменений в топливную систему или установкой дополнительного оборудования для обработки дополнительных видов топлива.

Функции, которые выполняет электронный блок управления двигателем:

  1. Оптимизация, корректировка и контроль за впрыском топлива;
  2. Корректирование положения заслонки при любом ходу;
  3. Оптимизация систем, отвечающих за зажигание, предотвращение неполадок связанных с ним;
  4. Регулирование отработанных газов и управление системами сбора паров отработанного топлива;
  5. Продвинутое регулирование большинства систем регулирования газов и управление их распределением;
  6. Регулирование температуры жидкости для охлаждения.

Электронный блок управления двигателем подключается ко всей электронике автомобиля и работает в совокупности с ними.

Основные признаки проблем с электронным блоком управления:

Замену ЭБУ нужно производить лишь после тщательной диагностики и определения причин неисправности.

  • отсутствие сигналов, отвечающих за управление системами двигателя и исполнительными механизмами;
  • отсутствие реакции на регулирование датчиков автомобиля;
  • полное отсутствие любой связи с подключающимся диагностическим устройством;
  • физические повреждения ЭБУ.

Основные причины возникновения неисправностей в ЭБУ:

  • Вмешательство в электронные системы авто неквалифицированным работником;
  • «Прикуривание» при рабочем двигателе автомобиля;
  • Неправильное подключение полярности аккумулятора авто;
  • Снятие клеммы аккумулятора при рабочем двигателе;
  • Запуск стартера при отсоединенной силовой шине;
  • Попадание электрода на датчики или проводку при проведении сварочных работ;
  • Чрезмерная влажность, что приведет к попаданию воды в блок ЭБУ;
  • Неисправность частей системы зажигания;
  • Замыкание или частичных обрыв проводки автомобиля.

При возникновении неисправности следует незамедлительно отвезти автомобиль в сервис.


В сервисных условиях можно определить лишь основные коды внутренних неисправностей. Блок ремонту не подлежит, меняется целиком.

Произвести самостоятельный поиск неисправности можно следуя универсальному алгоритму:

  • визуальный осмотр электронного блока управления двигателем;
  • сканирование с помощью специального оборудования;
  • проверка исправности приспособления путем его замены;
  • мониторинг функций обеспечения работы бортовика;
  • полная проверка функций исполнения бортовика.

Прежде, чем произвести визуальный осмотр или замену, нужно убедиться что:

  1. в бензобаке отсутствует топливо;
  2. в выхлопной трубе отсутствует затычка;
  3. клеммы аккумулятора надежно затянуты;
  4. электропроводка авто не повреждена;
  5. ключ зажигания подлинный.

Следует отметить один важный момент — когда вы меняете блок управления, то основная работа заключается в подключение к проводке через соответствующие разъемы. Подключение часто усложняется и труднодоступностью к расположению ЭБУ.

Нужно помнить, что в любом случае перед тем как подключать блок нужно отсоединить клемму от аккумулятора, иначе вероятность выхода из строя электронного блока очень высока.

А вместе с ним, последствия коснутся работы электропитания, трансмиссии, выхлопной системы и других элементов. Поскольку для правильного функционирования, электронный блок нуждается в сигналах от всех датчиков, ему требуется нормальное напряжение от аккумуляторной батареи, хорошее соединение с «массой» и возможность отправлять управляющие импульсы и сигналы всем исполнительным устройствам электронной системы.

Часто задаваемые вопросы

    org/FAQPage»>

  • Что такое ЭБУ?

    ЭБУ расшифровывается как “электронный блок управления”, что является мозгом современного автомобиля который управляется электронными датчиками. Представляет собой блок с шинами передачи данных между датчиками и контроллером управления.

  • Что внутри ЭБУ?

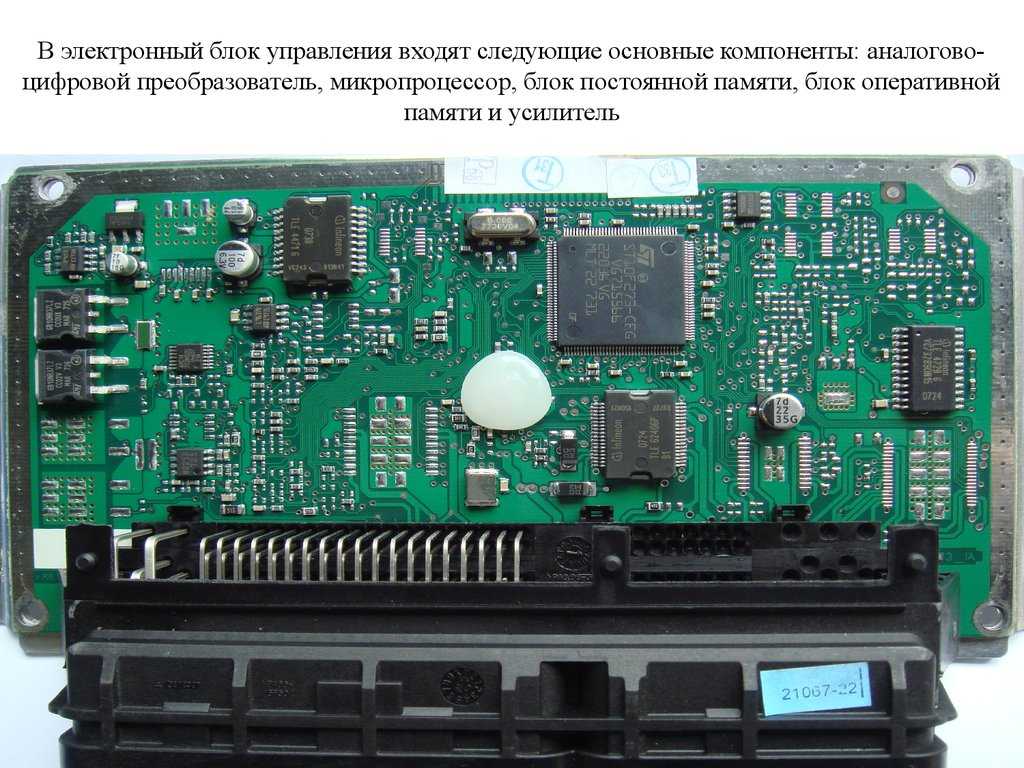

    Внутри металлического корпуса ЭБУ находится плата, она же контроллер на котором хранится прошивка с алгоритмом работы. Больше там ничего нет. На плате есть процессор и устройства постоянной и оперативной памяти. Корпус оснащен штекерными выводами для ввода информации и вывода сигналов.

  • Как работает электронный блок управления?

    ЭБУ получает данные от огромного количества датчиков и систем автомобиля, обрабатывает их по заданным алгоритмам и на основе полученной информации выдает сигналы управляющей электронике. Таким образом регулируется работа двигателя или других систем. В двигателе ЭБУ отвечает, например, за контроль системы впрыска и зажигания, регулировку отработанных газов и другие настройки.

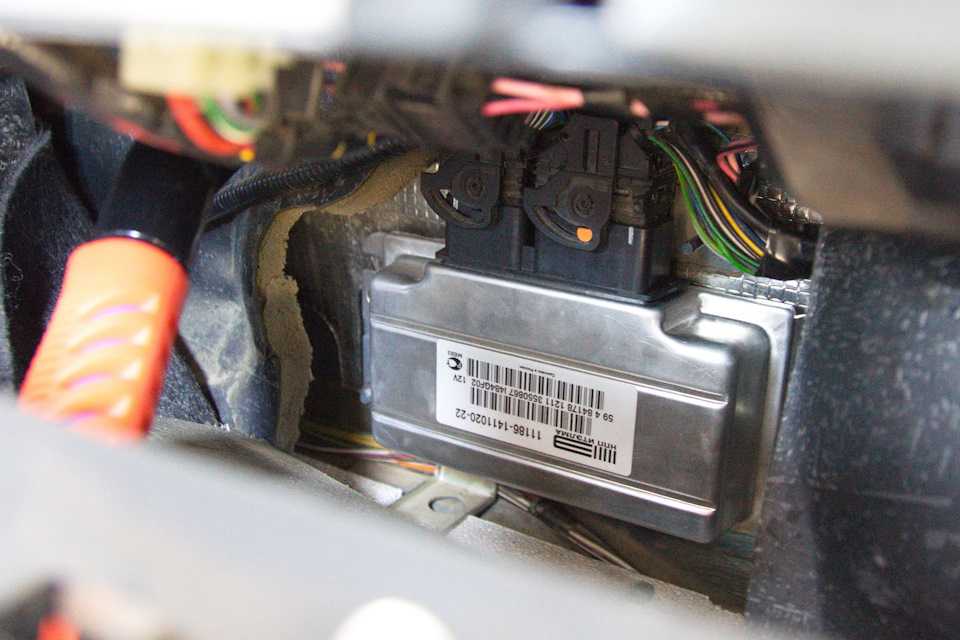

  • Где находится ЭБУ?

    ЭБУ может находиться в разных местах, в зависимости от конструкции автомобиля — либо в подкапотном пространстве, либо в салоне, за торпедо и даже багажнике автомобиля. Представляет собой небольшую металлическую коробочку с двумя большими разъемами.

Связанные термины

  • Блок комфорта

За что отвечает блок управления двигателем

Рейтинг статьи

Загрузка…

ЭБУ (электронный блок управления)

ЭБУ — сокращение от термина «электронный блок управления двигателем» на английском языке звучит Powertrain Control Module, представляет собой одну из основных частей системы контроля за двигателем транспортного средства. Часто этот блок называют «мозг» системы управления двигателем. ЭБУ принимает и обрабатывает входящую информацию от большинства датчиков автомобиля и, оперируя собранными данными, обуславливает управляющее воздействие на большинство управляющих систем.

Преимущества электронного блока управления двигателем:

  • оптимизация мощности и крутящего момента двигателя;
  • оптимизация расхода горючего и состава отработанных топливных газов;
  • оптимизация остальных опций работы двигателя внутреннего сгорания.

Основной принцип работы блока управления двигателем

Приспособление сконструировано по принципу объединения программного обеспечения и аппаратной части девайса. Основным компонентом аппаратного обеспечения можно назвать микропроцессор, перерабатывающий аналоговые сигналы с датчиков автомобиля. В некоторых случаях бортовик обеспечивает аппаратное воздействие, совершаемое с помощью совместного перерабатывающего устройства.

Модули программного обеспечения блока управления:

Функциональный. Получает и обрабатывает сигналы от сенсоров, а также оказывает управляющее воздействие на отдельные устройства автомобиля.

Контролирующий. Выполняет проверку и корректирует сигналы. Большинство Электронных Блоков Управления являют собой программированное устройство, благодаря чему пользователь в любой момент может перепрограммировать девайс. Эта функция особенно актуальна для тех, кто решил заняться тюнингом двигателя: установкой турбины и гиперкулера, внесением изменений в топливную систему или установкой дополнительного оборудования для обработки дополнительных видов топлива.

Функции, которые выполняет электронный блок управления двигателем:

  1. Оптимизация, корректировка и контроль за впрыском топлива;
  2. Корректирование положения заслонки при любом ходу;
  3. Оптимизация систем, отвечающих за зажигание, предотвращение неполадок связанных с ним;
  4. Регулирование отработанных газов и управление системами сбора паров отработанного топлива;
  5. Продвинутое регулирование большинства систем регулирования газов и управление их распределением;
  6. Регулирование температуры жидкости для охлаждения.

Электронный блок управления двигателем подключается ко всей электронике автомобиля и работает в совокупности с ними.

Основные признаки проблем с электронным блоком управления:

Замену ЭБУ нужно производить лишь после тщательной диагностики и определения причин неисправности.

  • отсутствие сигналов, отвечающих за управление системами двигателя и исполнительными механизмами;
  • отсутствие реакции на регулирование датчиков автомобиля;
  • полное отсутствие любой связи с подключающимся диагностическим устройством;
  • физические повреждения ЭБУ.

Основные причины возникновения неисправностей в ЭБУ:

  • Вмешательство в электронные системы авто неквалифицированным работником;
  • «Прикуривание» при рабочем двигателе автомобиля;
  • Неправильное подключение полярности аккумулятора авто;
  • Снятие клеммы аккумулятора при рабочем двигателе;
  • Запуск стартера при отсоединенной силовой шине;
  • Попадание электрода на датчики или проводку при проведении сварочных работ;
  • Чрезмерная влажность, что приведет к попаданию воды в блок ЭБУ;
  • Неисправность частей системы зажигания;
  • Замыкание или частичных обрыв проводки автомобиля.

В сервисных условиях можно определить лишь основные коды внутренних неисправностей. Блок ремонту не подлежит, меняется целиком.

Произвести самостоятельный поиск неисправности можно следуя универсальному алгоритму:

  • визуальный осмотр электронного блока управления двигателем;
  • сканирование с помощью специального оборудования;
  • проверка исправности приспособления путем его замены;
  • мониторинг функций обеспечения работы бортовика;
  • полная проверка функций исполнения бортовика.

Прежде, чем произвести визуальный осмотр или замену, нужно убедиться что:

  1. в бензобаке отсутствует топливо;
  2. в выхлопной трубе отсутствует затычка;
  3. клеммы аккумулятора надежно затянуты;
  4. электропроводка авто не повреждена;
  5. ключ зажигания подлинный.

Следует отметить один важный момент — когда вы меняете блок управления, то основная работа заключается в подключение к проводке через соответствующие разъемы. Подключение часто усложняется и труднодоступностью к расположению ЭБУ.

А вместе с ним, последствия коснутся работы электропитания, трансмиссии, выхлопной системы и других элементов. Поскольку для правильного функционирования, электронный блок нуждается в сигналах от всех датчиков, ему требуется нормальное напряжение от аккумуляторной батареи, хорошее соединение с «массой» и возможность отправлять управляющие импульсы и сигналы всем исполнительным устройствам электронной системы.

Часто задаваемые вопросы

Что такое ЭБУ?

ЭБУ расшифровывается как “электронный блок управления”, что является мозгом современного автомобиля который управляется электронными датчиками. Представляет собой блок с шинами передачи данных между датчиками и контроллером управления.

Что внутри ЭБУ?

Внутри металлического корпуса ЭБУ находится плата, она же контроллер на котором хранится прошивка с алгоритмом работы. Больше там ничего нет. На плате есть процессор и устройства постоянной и оперативной памяти. Корпус оснащен штекерными выводами для ввода информации и вывода сигналов.

Как работает электронный блок управления?

ЭБУ получает данные от огромного количества датчиков и систем автомобиля, обрабатывает их по заданным алгоритмам и на основе полученной информации выдает сигналы управляющей электронике. Таким образом регулируется работа двигателя или других систем. В двигателе ЭБУ отвечает, например, за контроль системы впрыска и зажигания, регулировку отработанных газов и другие настройки.

Где находится ЭБУ?

ЭБУ может находиться в разных местах, в зависимости от конструкции автомобиля — либо в подкапотном пространстве, либо в салоне, за торпедо и даже багажнике автомобиля. Представляет собой небольшую металлическую коробочку с двумя большими разъемами.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

labavto.com

Ни один современный автомобиль не может функционировать без ЭБУ. Электронный блок управления двигателем, по сути, является «мозгом» транспортного средства, позволяя наиболее оптимальным образом осуществлять процедуру управления двигателем. В этой статье мы подробно разберем вопрос устройства, принципа работы ЭБУ, покажем фото и видео.

Описание ЭБУ

Для начала разберемся с тем, что такое ЭБУ, где он может стоять в машине и для чего нужно это устройство. Ниже приведены фото девайса. В первую очередь рассмотрим основные функции, который выполняет этот девайс.

Плата блока управления

Функции

Электронный блок управления двигателем предназначен для приема поступающих импульсов и их обработки, а также дальнейшего перенаправления сигналов на всевозможные регуляторы и датчики. Информация, которую принимает электронная система управления двигателем, обрабатывается по определенному алгоритму. Впоследствии ЭБУ двигателя создает необходимые команды для составляющих компонентов исполнительного типа.

Благодаря тому, что в транспортном средстве имеется электронный блок управления двигателем, система позволяет оптимизировать основные параметры работы мотора, а именно:

  • контролировать показатель крутящего момента;
  • оптимизировать мощность ДВС для оптимальной работы;
  • производить контроль состава отработанных газов;
  • оптимизировать расход топлива.

Эти функции являются одними из наиболее основных, но в зависимости от модели блок может быть дополнен другими функциями. Кроме того, именно блок управления двигателем позволяет осуществить диагностику большинства систем транспортного средства при выявлении поломок. Если вы заметили, что на приборной панели загорелась лампочка CHECK, это свидетельствует о том, что в работе тех или иных систем ЭБУ зафиксировал ошибку. Чтобы получить точную информацию о неисправности, необходимо произвести диагностику блока и считать полученные коды неисправностей. Контрольная лампа системы управления двигателем позволяет вовремя выявить поломку и исправить проблему.

Диагностика ЭБУ компьютером

Где находится блок управления двигателем? Устройство стоит, как видно по фото, в торпеде автомобиля. На большинстве транспортных средств его расположение именно такое, в частности, ЭБУ стоит посредине, внутри центральной консоли. Следует отметить, что вопреки распространенному мнению, электронное управление двигателем не позволяет защитить авто от угона и кражи. Чтобы защитить авто от угона, необходимо применять дополнительные меры безопасности, о которых мы расскажем позже.

Компоненты

Из каких же элементов состоит электронное устройство для управления автомобильным ДВС:

  • программное обеспечение;
  • аппаратное обеспечение.

Непосредственно само программное обеспечение состоит из нескольких модулей вычислительного типа:

  1. Контрольный. Данный компонент изначально настроен на диагностику, проверку и инспектирование исходящих импульсов. Кроме того, контрольный модуль позволяет корректировать сигнал, если это нужно. Следует отметить, что контрольный компонент программного обеспечения при необходимости сможет даже заглушить двигатель.
  2. Функциональный. Основным предназначением функционального модуля является получение импульсов, которые поступают от различных регуляторов и датчиков. После получения сигнала функциональный модуль осуществляет его обработку, в дальнейшем формируя необходимые команды для оборудования и устройств исполнительного типа.

Схема взаимодействия блока с системами

Что касается аппаратного обеспечения, то в его состав входят различные электронные компоненты — микропроцессоры, платы и т.д. Установленный в ЭБУ аналогово-цифровой преобразователь позволяет ловить аналоговые импульсы, поступающие на устройство от различных регуляторов. В дальнейшем этот преобразователь переводить сигналы в цифровой формат, на который, собственно, и ориентирован основной микропроцессор.

В том случае, если есть необходимость в обратном преобразовании сигналов, которые исходят от процессора, то элемент преобразует и их. Помимо этого, на блок поступают и другие сигналы импульсного типа, проходящие сначала через преобразователь, который переводит их формат в цифровой.

Защита ЭБУ в автомобиле от угона заключается в установке специального резервуара или сейфа, который не позволит злоумышленнику подключиться к двигателю. Взаимозаменяемость ЭБУ — это, конечно, хорошо, ведь в случае поломки устройства автовладелец всегда сможет заменить его на новое. Однако из-за этого же у преступника есть возможность отключить автомобильный блок и установить свой собственный, который позволит обойти систему от угона авто.

Лампа Check, которой управляет ЭБУ

Принцип работы

Что касается принципа работы, то схема ЭБУ позволяет осуществлять прием импульсов от регуляторов, которых в общей сложности может быть не один десяток:

  • это сигналы о расходе воздуха;
  • параметры, поступающие с кислородного датчика;
  • данные о положении и частоте вращения коленвала;
  • импульсы о неровности трассы и т.п.

Кроме того, что блок осуществляет обработку импульсов, он также отправляет их к различным приборам:

  1. На зажигание автомобиля. В зависимости от типа мотора, это может быть как одна, так и несколько катушек. Как известно, предназначение зажигания заключается в своевременной подаче искры от свечи на цилиндры ДВС.
  2. Диодный индикатор на панели приборов — этот элемент предназначен для выдачи сообщений водителю и наличии ошибок. Ошибки могут касаться не только мотора, но и ЭБУ.
  3. На форсунки мотора, позволяющие произвести впрыск горючей смеси в цилиндры агрегата. В данном случае частота изменения объема смеси может изменяться, поскольку это зависит от разных условий. Основную роль в данном случае играют характеристики форсунок, в частности, как они реагируют на изменения команд от блока, а также скорость их работы.
  4. Тестеры. Благодаря тестерам автовладелец может подключиться к блоку управления и произвести диагностику составляющих мотора (автор видео — VideoMix).

Плюсы и минусы электронного блока управления двигателем

Начнем с плюсов:

  1. Блок позволяет оптимизировать динамические параметры транспортного средства.
  2. Понижение расхода воздуха.
  3. Простота запуска двигателя.
  4. При использовании блока у водителя отпадает необходимость регулировки параметров ДВС вручную.
  5. В теории благодаря использованию ЭБУ возможно добиться повышения параметров экологической чистоты.

Что касается недостатков:

  1. Сами блоки достаточно дорогие по своей стоимости. Если устройство сломается, отремонтировать его, вероятнее всего, не получится, необходимо будет только осуществлять замену.
  2. Для диагностики состояния работы мотора и других систем авто необходимо специальное оборудование, стоимость которого довольно высокая. Кроме того, для этого необходимо обладать определенными навыками.
  3. Для правильной работы устройства цепь электропитания должна быть наиболее надежной.
  4. В автомобиль всегда нужно заправлять только качественное топливо.

Видео «Что такое ЭБУ и как произвести его замену»

Подробная инструкция по замене устройства приведена на видео (автор видео — Avto-Blogger).

Извините, в настоящее время нет доступных опросов.

Что такое ЭБУ в автомобиле

ЭБУ расшифровывается как электронный блок управления. Это небольшая электронная плата, отвечающая за сбор и обработку различной информации о состоянии машины. Если двигатель можно назвать сердцем, то ЭБУ, без сомнения, мозг. Также это устройство называют «контроллером». Информация о скорости, температуре двигателя и снаружи, уровне кислорода и пр. поступает в ЭБУ от датчиков. Из него же исходят команды для системы зажигания, коробки передач (для автомата), ABS, топливного насоса, управления светом и других систем.

Как работает ЭБУ

Схема работы ЭБУ

Для того чтобы понять, что такое ЭБУ в автомобиле, для начала нужно разобраться с тем, как данная система работает. В первую очередь ЭБУ собирает данные с датчиков:

  • Температура мотора и окружающей среды,
  • Данные о подаче кислорода и топлива,
  • Датчик скорости,
  • Датчик холостого хода,
  • Данные от систем антизаноса, стабилизации, антиблокировочной системы, некоторых других систем безопасности,
  • Информация о состоянии коленвала (или коленвалов)
  • Информация о положении дроссельной заслонки, педали газа
  • Контроль количества охлаждающей жидкости, тормозной жидкости и самой тормозной системы
  • Датчик напряжения внутренней электросети автомобиля,
  • Информация из цепи ЭУР или о состоянии гидроусилителя.

Это минимальный набор данных, которые блок электронного управления получает для анализа постоянно. Чем выше классом машина, тем этот список все длиннее. Добавляются, например, данные о состоянии пневматической подвески у внедорожника и пр.

По мере анализа всей этой информации ЭБУ постоянно отдает команды для поддержания автомобиля в рабочем режиме. Фактически блок управления всегда держит под контролем:

  • Впрыск инжекторов,
  • Подача воздуха и всю система зажигания,
  • Управление газораспределением,
  • Состав выхлопных газов,
  • Управление автоматической КП
  • Поддержание нужного значения температуры,
  • Всю осветительную систему, внутреннюю и наружную,
  • Подогрев, кондиционер,
  • Стеклоподъемники и прочее.

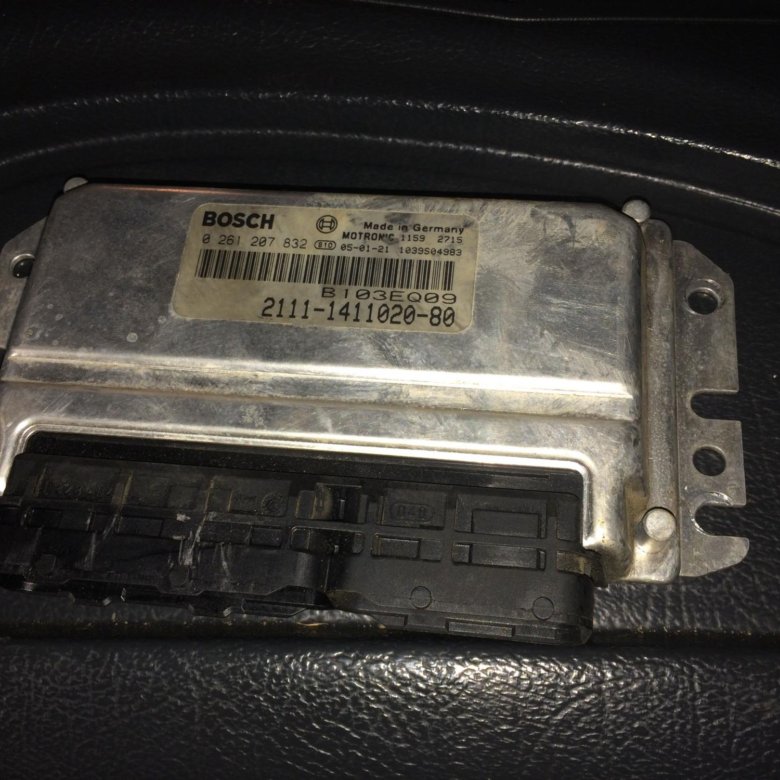

Как выглядит ЭБУ

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

  • ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
  • ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
  • ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Читайте также: Что такое ДМРВ и лямбда-зонд , а также как данные датчики взаимодействуют с ЭБУ.

Неисправности и ремонт ЭБУ

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

  • Если машина не запускается или плохо управляется,
  • Происходят различные блокировки (дверей, сцепления и пр.),
  • На дисплей постоянно выдаются ошибки,
  • Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

  1. Отсоедините минусовую клемму аккумулятора,
  2. Отсоедините два входящих шлейфа,
  3. Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Читайте также: Что такое ESP и как данная система работает в связке с Электронным Блоком Управления.

Видео об ЭБУ

Электронный блок управления (контроллер) ДВС

Современный автомобиль невозможно представить без множества электронных систем. Развитие и активное внедрение электроники в конструкцию ДВС привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Как сам бензиновый или дизельный мотор, так и другие системы транспортного средства управляются посредством специальных блоков управления.

Бортовая сеть и CAN-шина

ЭБУ взаимодействует с различными датчиками, которые отправляют сигналы в блок управления. Далее контроллер производит обработку полученных данных по заранее прописанным алгоритмам. ЭБУ в процессе работы двигателя опирается на информацию от датчиков и посылает ответные команды, которые адресованы исполнительным устройствам, интегрированным в конструкцию ДВС.

Автомобиль имеет так называемую бортовую сеть, в которой главным элементом является ЭБУ. По этой причине блок управления называют компьютером автомобиля, а в среде автолюбителей существует обиходное название «мозги». Не только двигатель, но и другие системы автомашины имеют собственный контроллер. К таким системам относятся: автоматическая коробка передач, управление подушками безопасности, антиблокировочная система тормозов, система курсовой устойчивости, система климат-контроля и т. д. Каждая из систем имеет свой отдельный электронный модуль: блок управления АКПП, модуль подушек Airbag, блоки-контроллеры ABS, ESP и т.д. Все модули взаимосвязаны между собой.

Тесная взаимосвязь модулей, контроллеров и блоков позволяет максимально оптимизировать работу силового агрегата. Так достигается наилучший показатель расхода топлива, динамично корректируются параметры топливного впрыска и подачи воздуха на впуске. От работы ЭБУ зависит мощность, показатель крутящего момента в том или ином режиме работы двигателя, а также ряд других характеристик.

Какие задачи выполняет ЭБУ двигателем

К базовым функциям блока управления двигателем автомобиля относятся:

  • управление зажиганием;
  • анализ положения дроссельной заслонки;
  • контроль и управление процессами топливного впрыска;
  • управление системой изменения фаз газораспределения;
  • контроль температуры ДВС и охлаждающей системы двигателя;
  • управление системой рециркуляции отработавших газов;

ЭБУ получает от датчиков информацию о частоте вращения и положении коленчатого вала двигателя. Контроллер учитывает скорость движения автомобиля, фиксирует данные о напряжении в бортовой сети и т.п.

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Программы ЭБУ разделяются на два типа модулей. Присутствует функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров, но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

Сбои и ошибки двигателя записываются в память ЭБУ

ЭБУ имеет встроенную систему диагностики. Если контроллер фиксирует отклонение, ошибку или сбой в работе двигателя, тогда на приборной панели загорается соответствующая пиктограмма (обычно желтого или красного цвета), или же информационная надпись сheck-еngine. Автолюбители в быту данный предупреждающий сигнал определяют как «загорелся чек».

Возникающие ошибки в работе двигателя имеют индивидуальный код. Коды ошибок хранятся в ЭБУ, так как записываются в память запоминающего устройства на плате контроллера. Для диагностики и выявления неисправностей специалисты подключают к блоку управления двигателем специальный сканер через диагностический разъем ЭБУ. Сканер считывает коды ошибок (расшифровывает) и отображает их на своем дисплее. По этим данным можно получить представление о том, в каком состоянии находится мотор и какие имеет неисправности.

Неисправности электронного блока управления двигателем

Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:

  • короткое замыкание ЭБУ;
  • сильный перегрев контроллера;
  • воздействие влаги на плату и разъемы;
  • коррозия корпуса и разъемов блока управления;
  • механическое ударное воздействие, вибрации;

Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается после сброса ошибки спустя какое-то время.

В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.

Назначение электронного блока управления ECU, принцип работы устройства. Входной и выходной сигнал ЭБУ, преобразование аналогового и цифрового сигнала.

Компьютерная диагностика автомобильного двигателя и других агрегатов: для чего необходима и какие неисправности определяет. Как самому проверить автомобиль.

Основные причины, по кторым двигатель начинает глохнуть после прогрева. Частые проблемы карбюраторных и инжекторных моторов, диагностика неисправностей.

Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.

Топливные карты, чип-тюнинг и тюнинг-бокс. Влияние ЭБУ на состав рабочей смеси. Зависимость показателя AFR от различных режимов работы двигателя, детонация.

Прошивка дизельного ДВС, преимущества и недостатки чип-тюнинга. Негативные последствия чип-тюнинга турбодизельного мотора.

0 0 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

0

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Электронный блок управления двигателем (ЭБУ): что это такое, где находится, принцип работы и фото » Авто центр ру



Каждое современное транспортное средство оснащается электронной системой управления двигателем ЭСУД. Основным элементом системы является блок управления двигателем, позволяющий обеспечить оптимальную работу силового агрегата. Что это за устройство, какие функции выполняет ЭБУ, в чем заключается его принцип действия? Ответы на эти и другие вопросы касательно ЭСУД вы можете найти ниже.

[ Скрыть]

Описание ЭБУ

Для начала рассмотрим описание ЭБУ двигателя автомобиля, его типовые параметры, а также расскажем, где находится девайс. Начнем с основных опций, возложенных на это устройство.

Функционал

Итак, что такое ЭБУ в машине? Блок управления двигателем представляет собой устройство, использующееся для приема сигналов от контроллеров и датчиков, а также их последующей обработки и передачи команд на исполнительные механизмы. Данные, которые получает система управления мотором в машине, обрабатываются по установленному производителем алгоритму. После обработки информации электронный блок управления двигателем передает соответствующие команды на исполнительные механизмы и компоненты.

Электронная система управления двигателем дает возможность оптимизировать важные параметры для функционирования силового агрегата, в частности:

  • наладить наиболее оптимальный расход горючего;
  • контролировать состав и соотношение вредных веществ в выхлопных газах;
  • произвести контроль за показателями крутящего момента;
  • обеспечить наиболее оптимальную мощность силового агрегата;
  • произвести регулировку положения заслонки дросселя;
  • контролировать работу системы зажигания;
  • отрегулировать работу системы рециркуляции выхлопных газов;
  • произвести управления фазами газораспределительного механизма;
  • произвести регулировку температуры антифриза при необходимости.

Нужно учитывать, что это далеко не все функции, которые может выполнять электронный блок управления двигателем. Это самые основные параметры, но в зависимости от модели ЭСУД, управляющий модель может выполнять и другие опции. Этот девайс также дает возможность произвести диагностику автомобиля в целом, если в работе тех или иных узлов были зафиксированы неполадки. О необходимости проведения проверки может свидетельствовать появление лампочки Чек на щитке приборов.

Контрольная лампа системы управления двигателем, которая стоит на приборке, появляется в том случае, если ЭСУД обнаружила неисправности в функционировании тех или иных узлов. Для получения более точных данных о поломках, автовладелец должен осуществить компьютерную диагностику системы и расшифровать полученные комбинации ошибок (автор видео — Павел Ксенон).

Теперь рассмотрим вопрос расположения управляющего модуля в автомобиле. В большинстве случаев, как видно по фото, девайс стоит в салоне автомобиля, за центральной консолью, посредине. Для получения доступа к устройству необходимо будет разобрать часть торпеды. Также ЭБУ может быть расположен за вещевым ящиком или приборной панелью, если же он был установлен самостоятельно, то место монтажа определяется установщиком. В некоторых моделях авто устройство находится в моторном отсеке.

Компоненты

Две основные составляющие любой электронной системы управления двигателем — это программное, а также аппаратное обеспечение.

Программное обеспечение, в свою очередь, включает в себя следующие вычислительные модули:

  1. Контрольный модуль, изначально предназначенный для проверки транспортного средства и инспектирования исходящих сигналов. Благодаря этому модулю, если нужно, осуществляется корректировка импульсов. Помимо этого, контрольный модуль позволяет даже заглушить мотор, если в этом есть необходимость (к примеру, при перегреве или других неполадках).
  2. Не менее важный модуль — функциональный. Он используется для получения сигналов, передающихся на блок управления автомобиля от контроллеров и датчиков. Когда модуль получает сигнал, он его обрабатывает, а затем формирует определенные команды, которые впоследствии посылаются на исполнительные элементы (автор видео — Павел Ксенон).

Также схема ЭБУ включает в себя и аппаратное обеспечение, которое включает в себя разные электронные элементы — микросхемы, процессор и т.д. В конструкции управляющего модуля имеется специальный аналогово-цифровой преобразователь, предназначенный для улавливания аналоговых сигналов, которые передают контроллеры и датчики. С помощью преобразовательного устройства осуществляется перевод полученных импульсов в цифровой формат, с которым в дальнейшем работает сам процессор. Также данный элемент преобразует импульсы и в обратной последовательности, если есть необходимость передачи сигнала от микропроцессора.

Отдельно следует сказать о защите модуля. В случае взлома автомобиля злоумышленник может с легкостью получить доступ к ЭБУ, вскрыв торпеду. Защита ЭБУ может быть обеспечена путем установки дополнительного сейфа либо специального резервуара, который позволит предотвратить получение преступником доступа к устройству. Здесь же нужно отметить такой момент, как взаимозаменяемость ЭБУ.

Взаимозаменяемость ЭБУ автомобиля позволяет заменить управляющий модуль в машине в случае его выхода из строя, однако это также позволит преступнику поменять установленный в авто блок на собственный. Благодаря чему злоумышленник сможет обойти противоугонную систему, именно поэтому важно позаботиться о защите модуля.

Принцип работы

Если говорить о принципе действия, то блок управления мотором получает сигналы от различных датчиков, их количество может изменяться в зависимости от типа авто:

  • импульсы от лямбда-зонда;
  • сигналы о расходе воздуха, поступающие от ДМРВ;
  • о температуре работы двигателя;
  • о положении коленвала, а также о частоте его работы:
  • о неровной дороге;
  • о скорости авто и т. д.

Обрабатывая полученные сигналы, управляющий блок передает команды на различные системы:

  1. Зажигания машины. Как известно, транспортное средство, в зависимости от того, какой двигатель на него установлен, может быть оснащено одной или несколькими катушками. В соответствии с полученным сигналом система зажигания определяет оптимальный режим для подачи искры, что необходимо для возгорания топливовоздушной смеси.
  2. На приборную панель. Лампа Чек, как сказано выше, является связующим звеном между блоком и водителем. Ее появление на приборке может быть обусловлено обнаружением ЭСУД неполадок в работе тех или иных узлов. В некоторых случаях сообщения об ошибке свидетельствуют о неисправности тех или иных датчиков.
  3. На форсунки силового агрегата, с помощью которых осуществляется наиболее оптимальный впрыск топливовоздушной смеси в цилиндры ДВС. Нужно учитывать, что частота изменения объема смеси может быть разной.
  4. На устройства для тестирования ЭСУД (автор видео — Павел Ксенон).

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

  • с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля;
  • снижается расход воздушного потока;
  • обеспечивается более упрощенный запуск силового агрегата;
  • у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически;
  • если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.

Основные недостатки:

  1. Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
  2. Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
  3. Для оптимальной работы водитель должен заправлять только качественное горючее.
  4. Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Фотогалерея

Несколько фото автомобильного ЭБУ.

Фото 1. Плата, установленная внутри ЭБУ

Фото 2. Поврежденный слева разъем блока

Фото 3. Схема взаимодействия ЭБУ с автомобильными системами

Видео «Ремонт электронного блока управления своими руками»

В ролике ниже представлен процесс ремонта блока ЭСУД, а также основные особенности этого процесса с описанием всех нюансов (автор видео — канал Авто Практика).



Электронный блок управления двигателем – принцип работы, поломки, ремонт + видео » АвтоНоватор

Неотъемлемой частью современных автомобилей считается электронный блок управления двигателем. Он предназначен для приема информации набора датчиков и последующей ее обработки. Обработанная информация получает определенный алгоритм, с помощью которого происходит управляющее воздействие на различные системы мотора.

Электронный блок управления двигателем (ЭБУ) – как он работает?

Использование этого устройства эффективно оптимизирует такие параметры, как мощность, расход топлива, крутящий момент, содержание вредных веществ в отработанных газах и прочие. Конструкция электронного блока включает в себя два основных вида обеспечения. С помощью аппаратного обеспечения включаются в работу различные электронные составляющие во главе с микропроцессором.

Информация, поступающая от датчика, превращается в цифровые сигналы. Для этого используется специальный преобразователь. В состав программного обеспечения входят функциональный и контрольный вычислительные модули. Они обрабатывают полученные сигналы и направляют их на управление исполнительными устройствами. Кроме того, формируются выходные сигналы, которые могут корректироваться вплоть до полной остановки дизельного двигателя.

При необходимости, электроблок управления может быть перепрограммирован. Это происходит при существенных изменениях конструкции двигателя, например, при проведении его тюнинга. Для обмена данными используется специальная шина, с помощью которой все блоки управления объединяются в единую систему.

Ремонт блоков управления двигателем – как справиться самостоятельно?

Электронная система управления дизельным двигателем устанавливается практически на всех современных моторах этого типа с различными системами впрыска топлива. Такое электронное управление предназначается, в основном, для регулирования и оптимизации их работы. Таким образом, обеспечивается эффективное функционирование всей топливной системы, турбонаддува, впускной и выпускной системы, а также систем охлаждения и рециркуляции отработанных газов.

Все электронное управление дизельным мотором состоит из главного блока, входных датчиков, а также исполнительных устройств систем двигателя. Нередко многие автолюбители могут столкнуться с необходимостью решения такого вопроса, как ремонт электронного блока управления двигателем. Актуальной считается возможность проведения такого ремонта самостоятельно.

С самого начала важно точно выяснить название блока, в том случае, когда отсутствуют необходимые выходные параметры. В основном, используется устройство ECU, в переводе «блок электронного управления». С его помощью осуществляется работа в соответствии с входными сигналами датчиков, которые создают выходные сигналы, управляющие исполнительными устройствами.

Причины поломок и ремонт блока управления двигателем

Ремонт электронных блоков управления двигателем может понадобиться при отсутствии бесперебойного электрического питания. В этом случае легко предположить внутреннюю неисправность, требующую обязательного ремонта. Причинами могут быть:

  • отсутствие обмена данными со сканером и сообщение некорректных параметров;
  • не загорается контрольная лампа «Чек» при включенном зажигании;
  • при одном из неисправных элементов выдается фиксация ошибки.

Кроме того, двигатель может работать некорректно, с отклонениями, но информация об этом не выдается.

Своевременный ремонт блоков управления двигателем поможет избежать многих серьезных проблем. В современных автомобилях на это устройство замкнуто столько систем, что в случае какой-либо неисправности блока может полностью остановиться работа всего механизма или его отдельных узлов и агрегатов. Итак, находим виновника данного обсуждения, место расположения которого можно уточнить в руководстве эксплуатации для автомобиля, и видим, что это сплошь электроника. Как же найти проблему и решить ее в таком многообразии схем, транзисторов и прочих мелких элементов?

Если вы примерно знаете, что следует искать на электрических схемах, то изучите распиновку проводов, посмотрите, что их питает и к какому резистору они подводятся. Начинайте прозванивать их в той области, на которую указывает ошибка на ЭБУ. Если же само устройство никакой ошибки не показывает, то придется попотеть, проверив всю схему. Обнаружив место пробоя, измеряйте сопротивление еще раз, определите места крепления провода, туда же следует параллельно припаять новый провод требуемого сопротивления, не убирая старый пробитый провод. После этого все должно заработать, если же ошибки ЭБУ повторяются, то вас ждут в сервисном центре.

  • Автор: Егор
