Установка электронного (бесконтактного) зажигание на ВАЗ 2107

Большинство владельцев «классики» от АвтоВАЗ, столкнувшись с контактной системой зажигания, которой оснащались автомобили выпуска прошлого века, стараются сменить ее на электронную. Такая доработка машины вполне может быть проведена самостоятельно. Этому и посвящена данная статья.

Что такое электронное зажигание

Термин «электронное зажигание» означает то же, что и «бесконтактное зажигание». Блок БСЗ собирается из электронных (полупроводниковых) компонентов, что и отражено в названии системы. «Бесконтактным» зажигание называется потому, что замыкание и размыкание низковольтной цепи производится электронным коммутатором за счет запирания и отпирания транзистора, а не контактом распределителя.

Система электронного зажигания ВАЗ 2107 для карбюраторной и инжекторной версии отличаются. Возможно, в этом причина ошибочного мнения о том, что электронное и бесконтактное зажигание – разные системы.

Преимущества бесконтактного зажигания ВАЗ 2107

• Нет необходимости в обслуживании контактной группы (чистка, регулировка зазора).
• Повышенная надежность за счет отсутствия контактной группы, подверженной износу.
• Стабильное равномерное распределение искры по цилиндрам независимо от режима и условий работы двигателя.
• Увеличение ресурса распределителя за счет устранения вибрации и биения оси при воздействии кулачков на контакты.
• Экономия топлива, увеличение мощности и снижение вредных выбросов за счет более полного сгорания топлива в цилиндрах.
• Надежный запуск двигателя при пониженной температуре за счет стабильного напряжения на свечах при низком напряжении аккумулятора и на малых оборотах.

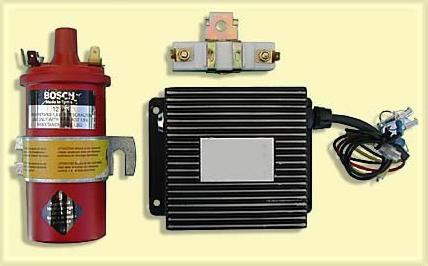

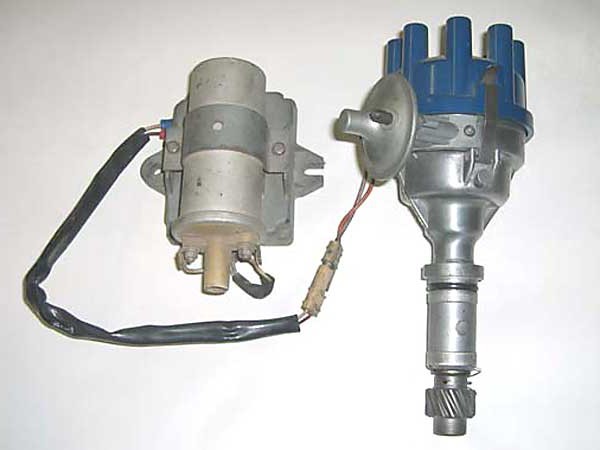

Что входит в комплект электронного (бесконтактного) зажигания ВАЗ 2107

Бесконтактная система зажигания для ВАЗ включает:

• трамблер;
• катушку зажигания;
• коммутатор;
• комплект проводов.

Что необходимо для установки электронного (бесконтактного) зажигания

Кроме комплекта БСЗ понадобятся:

• ключи на 8, 10, 13;
• саморезы;
• крестообразная отвертка;
• дрель;
• сверло.

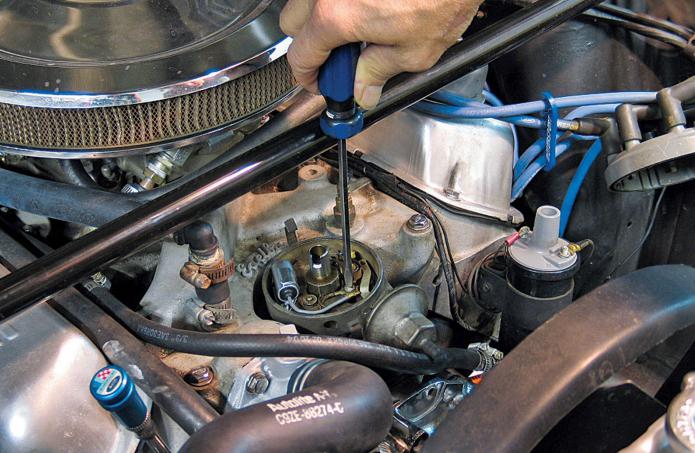

Как установить электронное (бесконтактное) зажигание

[warning]Для избежания замыкания во процессе установки электронного зажигания, необходимо отключить провод «массы» с аккумулятора.[/warning]

Последовательность установки узлов электронного зажигания не имеет особого значения. Можно посоветовать начать с замены трамблера:

Затем следует заменить катушку. Операция простая, но нужно учесть положение контактов «Б» и «К». Если на новой катушке оно отличается, необходимо провернуть ее относительно крепежа, чтобы контакты расположились аналогично старой.

Последним устанавливается коммутатор. Лучше сего расположить его между фарой и бачком омывателя. Закрепить коммутатор можно при помощи саморезов, под один из которых вывести «нулевой» провод. Радиатор устройства должен быть прислонен к кузову.

После установки комплекта необходимо внимательно проверить качество электрических соединений, соответствие подключений принципиальной схеме.

После завершения монтажа узлов зажигания можно подключить к аккумулятору провод «массы» и запускать двигатель.

Как отрегулировать электронное (бесконтактное) зажигание ВАЗ 2107

Лучше всего использовать для этого специальное оборудование. Если оно недоступно, можно отрегулировать зажигание «на слух». Перед регулировкой зажигания необходимо убедиться в правильности работы карбюратора и ускорительного насоса. Порядок регулировки такой:

• прогреть двигатель;
• отпустить гайку крепления трамблера;
• медленно проворачивать трамблер (распределитель) при работающем двигателе вперед-назад , пока обороты не станут ровными и наиболее высокими;
• затянуть гайку крепления;
• разогнать автомобиль до 50 км/час на третьей передаче и, включив четвертую, резко надавить на газ. Должен возникнуть звук детонации, продолжающийся до тех пор, пока машина не увеличит скорость еще на 3-5 км/час. Если звук слышен дольше, трамблер необходимо отпустить, провернуть на 1 градус по часовой стрелке и затянуть снова. Если же при нажатии на «газ» обороты «проваливаются» или звука детонации вовсе не возникает, трамблёр нужно повернуть против часовой стрелки.

[tip]Регулировка зажигания без специальных приборов требует навыков и опыта. Если вы сомневаетесь в своих силах, лучше обратиться на СТО, имеющее необходимое оборудование.[/tip]

Полезные советы

• Для обеспечения нормальной работы зажигания следует установить качественные свечи. Особенно это важно при работе автомобиля на газе.
• Некачественные провода часто становятся причиной неисправности зажигания. Лучше использовать провода с силиконовой изоляцией, которая отличается лучшими диэлектрическими характеристиками и более долговечна.
• Плохая фиксация колодки проводов часто становится причиной выхода из строя коммутатора. Чтобы избежать этого, необходимо проконтролировать качество посадки разъема.
• На моделях ВАЗ старше 1994 года при установке электронного зажигания перестает работать тахометр. Устранить проблему можно, установив в цепь между катушкой и тахометром сопротивление на 1,2 кОм или конденсатор.

Единственным недостатком электронного зажигания на ВАЗ является его полная неработоспособность при поломке датчика холла. Это не слишком частое, но вполне возможное событие. Чтобы полностью обезопасить себя от этой проблемы, стоит купить запасной датчик и возить его с собой.

semerkavaz.ru

Схема бесконтактного зажигания ВАЗ 2107, его установка

На сегодняшний день, легковые транспортные средства, выпущенные на Волжском автомобильном заводе, нашли широкое распространение на дорогах нашей страны. Безусловно, одной из самых распространенных моделей является ВАЗ-2107. Авто является надежным, неприхотливым, дешевым в обслуживании. Владельцы авто данной модели, чаще всего, осуществляют ремонт или модернизацию ВАЗа самостоятельно. Конечно, если не иметь опыта в вопросе проведения тех или иных работ, то могут возникать сложности. Одной из сложностей может стать выполнение работ подразумевающих установку электронного зажигания. Отметим, что для того чтобы понимать как выполнить установку, нужно знать как выглядит схема бесконтактного зажигания ВАЗ 2107. Попробуем более подробно разобраться в этом вопросе.

Особенности установки электронного зажигания на ВАЗ-2107 (карбюратор)

Прежде всего, хочется сказать о том, что установка бесконтактного зажигания на ВАЗ-2107, несмотря на наличие определенных финансовых трат, является достаточно выгодным решением. Дело в том, что после того как будут проведены работы, существует возможность в значительной степени сэкономить на трате топлива. Расход бензина будет уменьшен, благодаря тому, что автомобильный двигатель будет без проблем запускаться даже при самых низких температурах. К тому же, при эксплуатации авто в этом режиме, функционирование будет более стабильным.

Несмотря на то, что на сегодняшний день бесконтактная система зажигания (на ВАЗ-2107)может быть приобретена уже готовом виде, нужно понимать, какие комплектующие и детали в нее входят. Итак, данная система представлена следующими деталями:

1.  Катушкой для зажигания.
2.  Трамблером.
3.  Коммутатором.
4.  Комплектом свечей.
5.  Жгутом для осуществления проводки.

Для того чтобы произвести данную процедуру верно, необходимо понимать как выглядит схема электронного зажигания ВАЗ 2107. Помимо этого, человек должен понимать алгоритм выполнения работы данного типа. Итак, на первом этапе работ, следует произвести выставление ВМТ. Данный вид работ осуществляется путем прокрутки храповика коленвала. Далее нужно выполнить демонтаж такой комплектующей как трамблера. Вместе с ним осуществляется отсоединение катушки и свечей.

Следующим этапом выполнения работ по монтажу электронного зажигания (на ВАЗ-2107) является выполнение прокладки новой проводки. После того как проводка была монтирована, необходимо произвести установку новой высоковольтной катушки зажигания. Трамблер должен быть установлен точно также как и был установлен ранее. На финальном этапе выполнения работ необходимо выполнить крепление коммутатора, выкручивание свечей и подключение проводки в соответствии со схемой подключения электронного зажигания на ВАЗ 2107.

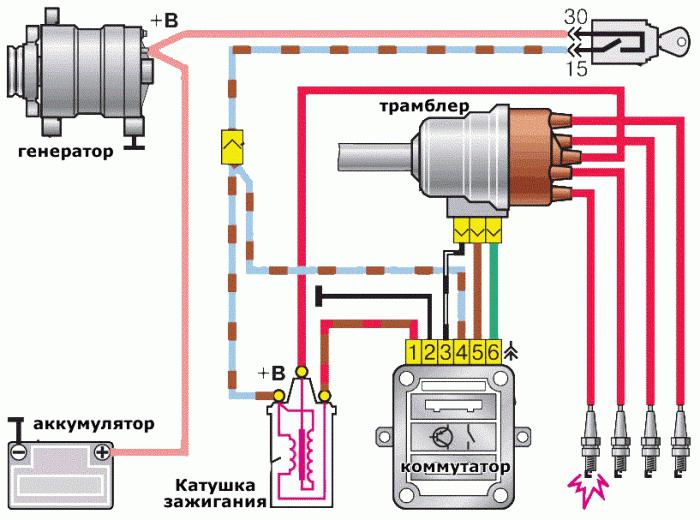

Схема бесконтактного зажигания

Как выполнить регулировку

Данный процесс подразумевает выполнение установки угла зажигания в начальное состояние. НаВАЗ это должно осуществляться следующим образом:

1.  Устанавливается шкив коленвала.
2.   Монтируется трамблер.
3.   Выполняем запуск и прогрев на температуры, которую необходимо считать рабочей.
4.   Пробуем осуществить запуск при горячем двигателе. Если выполнить эту процедуру на ранней стадии, то стартер не будет крутиться так, как ему нужно.

После того как установка бесконтактного зажигания ВАЗ 2107 была произведена, следует выполнить тестовую поездку. В данном случае рекомендуется набрать скорость, которая бы составляла 30-40 километров в час, а после выполнить включение «четвертой» передачи. Как только передача была включена необходимо максимально придать «газа». В случае если комплект бесконтактного зажигания был установлен верно, то водитель через несколько секунд услышит небольшой звон. После этого, двигатель начнет работать как необходимо, постепенно набирая обороты. В том же случае если звон будет продолжаться более трех секунд, то нужно выполнить опережение зажигания, выполнив поворот трамблера. Если звук отсутствует, то это можно сделать несколько ранее, провернув трамблер.

Почему не используется стробоскоп

Большинство людей, которые изучают вопрос установки электронного зажигания на «классику», задумываются о том, почему при выполнении алгоритма действий не используется стробоскоп. На самом деле ответ в данном случае очень простой. Дело в том, что практический опыт специалистов сервисных центров осуществляющих подобную работу, не подразумевает использования стробоскопа в связи с регулярным растягиванием цепи на двигателе. Даже в том случае если идет речь, про новую цель, после выполнения подтяжки при помощи натяжителя, она растягивается таким образом, что точки на двигателе не могут совпадать. Как следствие, становится невозможным максимально точно произвести выставление, используя такое устройство как стробоскоп.

Отметим, что процесс замены контактного зажигания на бесконтактное в ВАЗ-2107имеющем инжекторный двигатель является невозможным. В том случае если в транспортное средство был установлен жгут проводки от более новой модели автомобиля и транспортное средство отказывается запускаться, то это говорит о том, что при выполнении работ были перепутаны разъемы для ЭПХХ и коммутатора. Дело в том, что по своей конструкции они являются полностью идентичными. Как следствие, для того чтобы установить проблему, необходимо поменять их местами.

Как установить бесконтактное зажигание на ВАЗ-2107 без каких-либо проблем

В целом, если человек когда-либо сталкивался с вопросом замены каких-либо комплектующих на своем автомобиле или с модернизацией, то данный вид работ не должен вызвать каких-либо серьезных сложностей. При этом многие люди не владеют технической базой на должном уровне и соответственно, могут происходить сложности или возникать вопросы. В данном случае специалисты рекомендуют не выполнять работу самостоятельно, а доверить ее реализацию квалифицированным специалистам которые имеют опыт работы. Такие мастера работают на каждой СТО или осуществляют деятельность в частном порядке. Они смогут не только выполнить работу качественно, но и предоставят на нее гарантию, а также дадут консультацию по интересующим вопросам.

При этом, несмотря на то, что такие услуги предоставляются практически во всех сервисных центрах, далеко не всегда можно найти специалиста имеющего опыт работы. В данном случае рекомендуется осуществлять поиск в соответствии с определенными критериями. Рекомендуется выбирать услуги тех мастеров, которые работают длительное время и имеют много хороших отзывов о своей деятельности. Как правило, найти отзывы можно без какого-либо труда на просторах сети интернет. В таком случае вы будете уверены в том, что установка электронного зажигания будет выполнена верна.

Максимально ответственно подойдите к данному вопросу, и после установки электронного зажигания ваш автомобиль будет функционировать без каких-либо проблем и сложностей.

К тому же, расход топлива в значительной степени уменьшится, что позволит экономить денежные средства на процессе эксплуатации своего транспорта.





Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Контактная и бесконтактная система зажигания ВАЗ 2107

На автомобилях ВАЗ 2107 применяются два типа зажигания: устаревшая контактная и современная бесконтактная система. Последний тип начал применяться на «классике» ВАЗа относительно недавно, в основном на моделях, оборудованных инжекторными двигателями. Однако преимущества бесконтактной схемы в полной мере раскрываются и на карбюраторных моторах ВАЗ.

Содержание страницы:

Контактная система зажигания ВАЗ 2107

Классическая контактная система, применяемая на ВАЗ, состоит из 6 компонентов:

• Выключатель зажигания.
• Прерыватель-распределитель.
• Свечи зажигания.
• Низковольтные провода.
• Катушка зажигания.
• Высоковольтные провода.

Выключатель зажигания совмещает в себе две детали: замок с противоугонным устройством и контактную часть. Выключатель крепится двумя винтами слева от рулевой колонки.

Катушка зажигания является повышающим трансформатором, преобразующим ток низкого напряжения в высокое напряжение, необходимое для получения искры в свечах зажигания. Первичная и вторичная обмотки катушки помещены в корпус и залиты трансформаторным маслом, обеспечивающим их охлаждение во время работы.

Распределитель зажигания – наиболее сложный элемент системы, состоящий из множества деталей. Функция распределителя – преобразования постоянного низкого напряжения в высокое импульсное с распределением импульсов по свечам зажигания. В конструкцию распределителя входят прерыватель, центробежный и вакуумный регуляторы опережения зажигания, подвижная пластина, крышка, корпус и прочие детали.

Свечи зажигания воспламеняют бензино-воздушную смесь в цилиндрах двигателя при помощи искровых разрядов. Во время эксплуатации сечей необходимо контролировать зазор между электродами и исправность изоляторов.

Бесконтактная система зажигания ВАЗ 2107

Название «бесконтактной» электронная схема зажигания ВАЗ 2107 получила потому, что размыкание/замыкание цепи производится не контактами прерывателя, а электронным коммутатором, управляющим работой выходного полупроводникового транзистора. Комплекты электронной (бесконтактной) системы зажигания ВАЗ 2107 на карбюраторных и инжекторных двигателях несколько отличаются, поэтому существует ошибочное мнение, что электронное и бесконтактное зажигание являются разными системами. В реальности принцип работы электронных систем зажигания одинаков.

Как и контактная система зажигания, электронное зажигание включает в себя свечи, провода, катушку зажигания и трамблер. Разница лишь в наличии коммутатора, который управляет подачей высокого напряжения к свечам зажигания.

Бесконтактная система отличается повышенной надежностью благодаря отсутствию контактов, нуждающихся в очистке и регулировке зазора. Полупроводниковый транзистор обеспечивает стабильное распределение искры по цилиндрам. Благодаря высокому напряжению разряда искры (25-30 вместо 9-12 кВ) происходит более полное сгорание рабочей смеси в цилиндрах, что улучшает динамические характеристики двигателя и показатели экологической безопасности выхлопа. При малом напряжении аккумулятора напряжение в свечах остается достаточно высоким для воспламенения смеси, что облегчает запуск двигателя в сильный мороз.

Регулировка зажигания

В домашних условиях выставить угол опережения зажигания можно «на слух», выставив угол опережения так, чтоб в данном положении обороты прогретого двигателя были наиболее высокими и ровными. Во время движения на скорости 50 км/ч на четвертой передаче при полном нажатии педали газа должен возникать звук «детонации», до тех пор, пока скорость не увеличится на 3-5 км/ч. Если звук слышен дольше, угол опережения необходимо уменьшить.

В условиях автосервиса регулировка зажигания производится при помощи специализированного оборудования.

semerkavaz.ru

Комплект для установки бесконтактного зажигания ВАЗ 2107

В статье вы узнаете про комплект бесконтактного зажигания ВАЗ 2107, что он из себя представляет, а также подробно рассмотрите схему подключения. Многие владельцы стареньких семерок задумываются о том, что использование контактной системы – это неразумно, накладно, дорого, так как цена бензина становится все выше, а расход его немаленький. Так что же вам даст установка электронного бесконтактного зажигания на автомобиль?

Преимущества бесконтактного зажигания

Можно выделить массу плюсов у такого рода систем, среди основных преимуществ – это завидная надежность. Малое количество элементов – это залог долгой и стабильной работы. Но самое главное – отсутствие больших токов и механических прерывателей. В этом главное отличие электронного типа от классического контактного, которое устанавливалось на ВАЗ 2107 первых выпусков. Конечно, до точности микропроцессорной системы далеко, но трамблер, не имеющий контактного прерывателя, способен улучшить работу мотора.

Итак, можно выделить следующие преимущества использования бесконтактной системы на ВАЗ 2107 и аналогичных моделях:

1. Снижение расхода топлива ввиду более правильной установки угла опережения зажигания, большей мощности искры.
2. Повышение стабильности работы двигателя внутреннего сгорания. Обороты коленчатого вала постоянны, перебоев не возникает.
3. Увеличение надежности, так как отсутствует (практически) механическое взаимодействие, а также нет искровых промежутков.
4. Снижение расходов на комплектующие. Датчик Холла, например, выходит из строя намного реже, нежели контактная группа прерывателя.

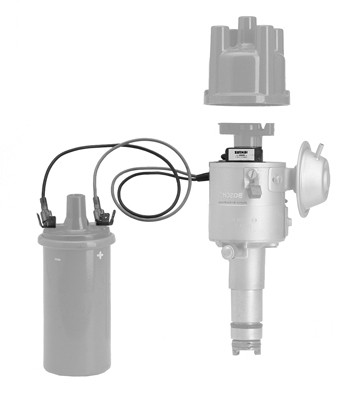

Схема подключения электронного зажигания

Стоит заметить, что схема подключения бесконтактного зажигания на ВАЗ 2107 точно такая же, как и для любого другого автомобиля классической серии. Она состоит из следующих компонентов:

1. Трамблер с датчиком, работающим на эффекте Холла.
2. Электронный блок – коммутатор, позволяющий усилить сигнал от датчика.
3. Катушка – высоковольтный трансформатор, который повышает напряжение до необходимого значения (порядка 30 кВ).
4. Также к системе ВАЗ 2107 производится подключение тахометра – к сигнальному проводу датчика Холла.
5. Провода низкого и высокого напряжения.
6. Свечи.

Вот это все элементы, из которых и состоит комплект бесконтактного зажигания ВАЗ 2107. Схема соединений приведена на рисунке, ничего сложного в ней нет. Стоит заметить, что в том случае, если вы приобретаете в магазине комплект, а не все его элементы отдельно, то на упаковке эта схема будет приведена. Как правило, производитель предоставляет такую информацию.

Установка бесконтактного трамблера на ВАЗ 2107

По сути, самая сложная работа – это замена трамблера, сверление отверстий на кузове для установки коммутатора и монтаж новой катушки. Да, обратите внимание на то, что при установке бесконтактного зажигания вместо классического обязательно нужно менять катушку. Дело в том, что они немного разные, так как вырабатывают различное напряжение на вторичной обмотке. Если контактная система работает при напряжении около 25 кВ, то электронная же при 30-35 кВ. Когда проведете установку всех компонентов, нужно взглянуть на схему.

По сути, в вашу задачу входит только подключить колодки к трамблеру ВАЗ 2107 и к коммутатору. И останется три провода – один «масса», а два других – к катушке. Обратите внимание на то, что на один из выводов катушки подается напряжение только при повороте ключа. Все это можно видеть на схеме, приведенной в статье. Некоторые автомобилисты используют несколько иную конструкцию – устанавливают по два элемента (две катушки, два коммутатора, два датчика Холла). При этом один такой комплект работает только на две свечи. По сути, от этого повышается производительность и мощность, но конструкция усложняется.

Завершающий этап

А теперь осталось поговорить о самом важном – о качестве монтажа. Итак, вам потребуются следующие материалы:

1. Пластиковые хомуты-стяжки.
2. Термоусадочная изоляция.
3. Наконечники для проводов.

Вот и все, аккуратно зачищаете края проводов и надеваете на них небольшой отрезок термоусадочной изоляции (при необходимости), затем наконечник. При помощи плоскогубцев производите обжимку. Затем крепите к кузову семерки массовый провод, а остальные к катушке. Все, монтаж практически завершен, теперь необходимо все провода, идущие от трамблера к коммутатору и катушке, зафиксировать. В этом вам помогут хомуты-стяжки. Аккуратно крепите провода к жгутам, которые уже имеются в подкапотном пространстве. На этом все работы завершены, можно наслаждаться прекрасной ездой под управлением бесконтактной системы.

vaz-remzona.ru

Электронное зажигание на ВАЗ 2107: установка и схема

Использовать электронное зажигание на ВАЗ 2107 оказывается намного эффективнее, нежели контактное. Чтобы уяснить, какие преимущества появляются при установке бесконтактной системы, необходимо вкратце рассмотреть историю ее развития. И начать, конечно же, стоит с контактной системы, именно с нее и началось развитие. Также необходимо внимательно изучить основные компоненты зажигания, определить, какие функции они осуществляют. Стоит также отметить, что установка электронного зажигания позволяет добиться более высоких показателей мощности и надежности всего автомобиля.

Основные элементы систем зажигания

К основным элементам можно отнести такие, как свечи зажигания, бронепровода, катушки. Это узлы, которые присутствуют в любой системе. Правда, у них имеются некоторые отличия. Конечно, свечи используются на всех двигателях одинаковые. Если речь идет об автомобилях ВАЗ. Бронепровода могут быть как в резиновой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силиконовые больше подвержены разрушению внутреннего токопроводящего слоя.

А провода в резиновой оболочке плохо переносят низкие температуры – они становятся твердыми, теряют свою эластичность. Катушки зажигания, несмотря на то, что обладают одинаковыми функциями, тоже отличаются. Если в контактной системе напряжение пробоя должно быть 25-30 кВ, то электронная система зажигания работает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессорные оснащаются двумя или четырьмя. По одной катушке на 1-2 свечи.

Контактная система

Такая конструкция была популярно вплоть до середины 90-х годов прошлого века. Но она ушла в небытие, так как морально устарела. В ее основе находится распределитель зажигания, в котором ротор имеет небольшой участок, выполненный в виде кулачка. С его помощью приводится в движение прерыватель – две металлические пластины, изолированные друг от друга. На них есть контакты, которые замыкаются и размыкаются под действием кулачка.

Надежность работы данной системы зависит напрямую от состояния этой контактной группы. Дело в том, что контакты коммутируют напряжение 12 Вольт, следовательно, риск того, что они подгорят, очень высокий. Также они соприкасаются, следовательно, имеет место быть механическое воздействие. Отсюда уменьшение толщины контактов, следовательно, увеличение зазора между ними. По этой причине нужно постоянно следить за состоянием контактной группы. А вот электронная система зажигания позволяет избавиться от таких мелких недочетов.

Контактно-транзисторная

Немного совершеннее данная система, но до идеала ей все равно еще далеко. Как и в прошлом типе, здесь имеется и трамблер, и контактная группа. С небольшим отличием – она коммутирует малое напряжение, меньше 1 Вольта. Больше для управления электронным ключом, собранным на полупроводниковом транзисторе, и не требуется. Преимущество данной системы становится понятным из вышесказанного. Но недостаток все равно остается – присутствует механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Долго не поездить без своевременного техобслуживания. Хоть это и почти электронное зажигание на ВАЗ 2107, но до БСЗ еще далеко ему.

Бесконтактная система

А вот бесконтактная система уже ближе к идеалу. В ней нет контактной группы, которая является наиболее уязвимым местом. Следовательно, обслуживать ее не потребуется. Все функции прерывателя возложены на индуктивный датчик, работающий на эффекте Холла. Он монтируется внутри распределителя, на том самом месте, на котором стояла группа контактов. Для нормальной работы системы зажигания необходимо, чтобы датчик правильно функционировал. А он не сможет работать без металлической юбки с прорезями, которая вращается в области его активного элемента. Схема электронного зажигания имеет высокую степень надежности во многом благодаря тому, что в ней нет механического взаимодействия элементов.

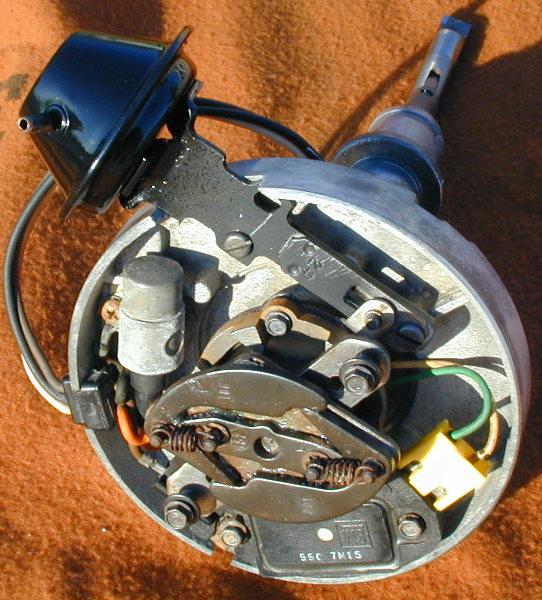

Датчик Холла

Когда работает двигатель, вращение передается на ось трамблера. В верхней его части вращается бегунок, который распределяет высокое напряжение от катушки к свечам зажигания. В нижней части находится упомянутая ранее металлическая юбка. Она расположена таким образом, что вращается в области действия датчика. Следовательно, последний, под воздействием металла, выдает импульс. И таких скачков за один оборот происходит четыре (по числу цилиндров). Далее этот импульс поступает к коммутатору. Установка электронного зажигания проводится довольно быстро, так как содержит небольшое число элементов. Среди них стоит выделить коммутатор, но о нем будет рассказано позже.

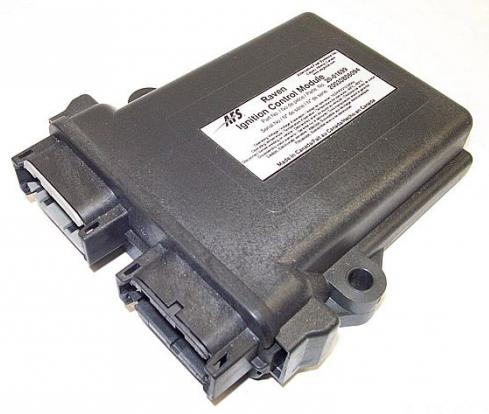

Микропроцессорная система

Данный тип системы является наиболее совершенным. Причина в том, что она работает путем обработки данных с множества датчиков. Она активно применяется только на инжекторных двигателях, так как только в них можно осуществить управление топливоподачей. Производится контроль абсолютно всех параметров работы двигателя. Сигналы с датчиков поступают на электронный блок управления – мозг всей системы. Он изготовлен на основе микропроцессора, который может совершать тысячи операций в секунду. Схема электронного зажигания такого типа довольно сложна, а также требует программирования. Ведь микропроцессор должен знать, что от него желает пользователь получить при определенном типе входного сигнала.

Датчики в микропроцессорной системе

Как было сказано, в данном типе системы зажигания необходимо анализировать все параметры. В частности, с повышением требований к токсичности, вовсю начали использоваться лямбда-зонды. Микроконтроллерная схема электронного зажигания ВАЗ позволяет подключать несколько типов считывающих устройств. Конечно, использование лямбда-зондов в автомобилях спорно, ведь стоит посмотреть на то, сколько вредных газов и жидкостей выбрасывается предприятиями в окружающую среду. Но законодателей в Европе это волнует в последнюю очередь. Инжекторные семерки соответствуют нормам токсичности Евро-2 и Евро-3. К сожалению, на данный момент действуют нормы Евро-6.

Для нормальной работы двигателя проводить контроль скорости, частоты вращения коленвала, воздуха, поступающего в топливную рампу. Также проводится анализ содержания СО в выхлопной системе, определяется положение заслонки дросселя относительно начальной точки. Кроме того, ежесекундно определяется наличие детонации в двигателе, производится регулировка холостого хода. И все это делает система, которая изготовлена на микропроцессоре. Тысячи операций он проводит, чтобы своевременно подать сигналы на исполнительные механизмы (например, электроклапаны форсунок). Так как установить электронное зажигание такого типа довольно сложно на карбюраторные двигатели, стоит все-таки остановиться на использовании БСЗ.

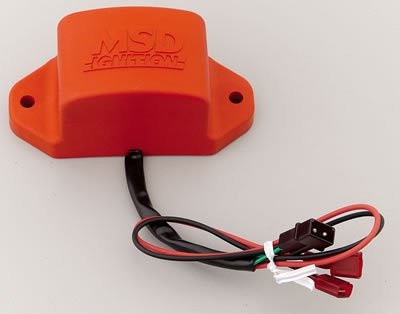

Коммутатор

Этот элемент является предшественником микропроцессорного электронного блока управления. С помощью коммутатора производится подача сигнала на катушку зажигания. Единственный датчик, который участвует в его работе – Холла. С его помощью определяется момент начала подачи напряжения. Правда, уровень сигнала, который поступает от датчика Холла, очень маленький. Если его подать на высоковольтную катушку, то на выходе напряжения для разжигания искры окажется недостаточно. Между прочим, электронное зажигание 2106 может без труда быть смонтировано на весь модельный ряд ВАЗ 2101-2107, так как его установка одинакова.

Поэтому возникает необходимость применения буферного узла – усилителя. Именно такие функции и исполняет коммутатор. При его работе выделяется большое количество тепла, поэтому к установке блока следует подойти со всей ответственностью. Его нужно монтировать так, чтобы задняя его часть максимально плотно прилегала к элементу кузова автомобиля. В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Штекер, при помощи которого производится подключение коммутатора, должен иметь защиту от попадания пыли и влаги.

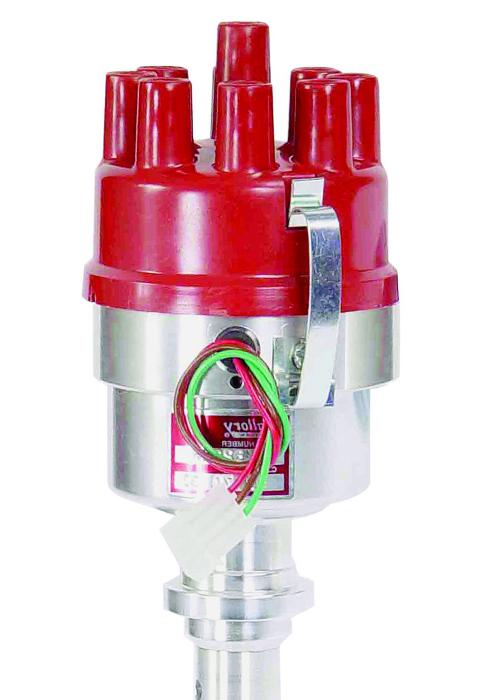

Как установить распределитель

Теперь стоит поговорить о том, как смонтировать и настроить электронное зажигание на 2107. Установка распределителя БСЗ на классику аналогична процедуре, проводимой при монтаже простого трамблера контактной системы. Сначала выставляете шкив коленчатого вала по меткам на блоке двигателя. Там три метки, которые определяют величину угла опережения – 0, 5, 10 градусов. Устанавливаете шкив напротив той метки, которая соответствует значению 5 градусов. Именно оно является наиболее оптимальным при работе на бензине с октановым числом 92.

Теперь, сняв крышку распределителя, устанавливаете бегунок таким образом, чтобы он оказался напротив вывода, который идет к свече первого цилиндра. Теперь остается только установить корпус трамблера на свое место и наживить гайку его крепления. Далее ставите на место крышку распределителя, зажимаете ее пружинными фиксаторами. Вот и все, первоначальная установка зажигания завершена, теперь можно приступить к точной настройке.

Установка угла опережения

Сразу стоит отметить, что регулировка «на слух» может проводиться, но только в самых экстренных случаях. Например, если поломка застала вас в пути и необходимо доехать до места проведения ремонта. В других случаях нужно воспользоваться хотя бы простыми средствами – например, индикатором на светодиоде. Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с использованием стробоскопа или мотортестера.

Если имеется у вас стробоскоп, то задача по настройке угла опережения зажигания упрощается во много раз. Между прочим, такое устройство можно собрать даже из светодиодного фонарика. Устанавливаете управляющий вывод с емкостным датчиком на бронепровод первого цилиндра. Теперь нужно направлять луч стробоскопа на шкив коленвала. Конечно, двигатель необходимо завести. Вращая корпус трамблера, добиваетесь того, чтобы метка на коленчатом валу проходила напротив соответствующих ей засечек на блоке четко в момент вспышки.

Что дает установка БСЗ на семерку?

А вот сейчас начнется расхваливание бесконтактной системы. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше своего предшественника. Причина тому – отсутствует необходимость в частом контроле распределителя и прерывателя. А что нужно современному водителю? Чтобы его машина ездила, да не требовала от него знаний в устройстве автомобиля и его систем. Заметьте, чем современнее машина, тем меньше владелец вмешивается в ее работу. Максимум – это замена жидкостей и фильтров.

И БСЗ сделала шаг навстречу водителям, она избавила их от нужды постоянно проверять зазоры, регулировать угол опережения, чистить контакты. Сейчас достаточно большое число людей, которые коробку скоростей от поршня отличить могут с большим трудом. Сможет ли он сделать все вышеописанные процедуры? Именно. Следовательно, электронное бесконтактное зажигание позволяет увеличить надежность автомобиля. А необходимость в частых регулировках отпадает.

Выводы

Анализируя все «за» и «против», можно прийти к одному выводу – чем современнее система зажигания, тем она надежнее и эффективнее. Но если у вас карбюраторная семерка, то для монтажа микропроцессорной системы вам потребуется модернизировать топливоподачу. Для этого нужно установить насос, рампу, форсунки, электронный блок управления, а также кучу датчиков для обеспечения нормальной работы. Но более простой выход – это просто смонтировать электронное зажигание на ВАЗ 2107. И по цене не очень много, и по затратам времени тоже.

fb.ru

ВАЗ 2107: установка зажигания контактного и электронного типа

На автомобиле ВАЗ 2107 установка зажигания осуществляется практически одинаково, независимо от того, контактное или электронное применено в конструкции. Отличий между ними немного, самое главное – в электронном отсутствует механический прерыватель, который имеет низкую надежность и часто подводит водителя, так как выходит из строя. В бесконтактной системе применяется специальной конструкции датчик Холла, работающий благодаря металлической юбке, которая находится на валу трамблера.

Замена и регулировка трамблера

Можно сказать, что это основной элемент, так как именно с его помощью происходит раздача электрического импульса на электроды свечей, а также определяется момент, когда это нужно сделать. На автомобилях ВАЗ 2107, да и вообще на всей классической серии, для замены трамблера вам нужен ключ на «13» плоскогубцы. Снимаете все высоковольтные провода с крышки и выкручиваете снизу гайку. Вытягиваете шайбу и вынимаете весь распределитель. Но вам помешает низковольтный провод, который потребуется отсоединить, используя ключ на «6» или же плоскогубцы.

Установка бесконтактного зажигания ВАЗ 2107 мало чем отличается от процедуры регулировки классического. Угол опережения – это самый главный параметр при работе двигателя. От того, насколько точно он отрегулирован, зависит правильная работа мотора. Чем точнее выставлен угол, тем меньше потребление бензина, выше мощность, крутящий момент и ресурс двигателя. Если речь идет о настройке классической системы, то можно выделить несколько этапов:

1. Проведение корректировки угла замкнутого состояния контактов прерывателя.
2. Установка нормального угла опережения зажигания.

Обратите внимание на то, что на автомобилях ВАЗ 2107 установка зажигания производится несколько иначе, если двигатель оснащен инжекторной системой впрыска. Там за подачу импульса на электроды отвечает юлок управления, анализирующий работу двигателя по множеству параметров, считываемых с датчиков.

Контроль всех настроек можно осуществить лишь во время пробного заезда. Нужно разогнаться до 50 км/ч, включить 4-ю скорость и двигаться равномерно. Затем резко нажмите на педаль газа – на пару секунд допустимо появление детонационных стуков, а двигатель должен постепенно набирать обороты. Аналогично настраивается и бесконтактное зажигание ВАЗ 2107, единственное отличие от классического у него – в схеме отсутствует прерыватель контактного типа. Угол опережения корректируется путем проворачивания корпуса трамблера вокруг своей оси.

ВАЗ 2107: регулировка зажигания классического типа

По дорогам все еще ездит немало семерок с установленной классической системой. Она, как показывает практика, является наиболее капризной и требовательной, поэтому ее и будем рассматривать в первую очередь. Чтобы провести настройку угла замкнутого состояния распределителя, нужно снять с трамблера крышку и установить коленчатый вал в то положение, при котором зазор в контактной группе будет наибольшим. В этом состоянии нужно ослабить два болта, а между контактами поставить щуп с толщиной 0,44 мм. Именно таким должен быть правильный зазор. После проводите затяжку болтов и ставите на место крышку.

А дальше настраивается опережение. Если не сильно заботитесь о состоянии своего автомобиля, то эту настройку можно и на слух сделать. Но установка момента зажигания ВАЗ 2107 окажется наиболее точной, если воспользоваться стробоскопом, например. Перед настройкой обязательно снимаете с корректора зажигания вакуумного типа трубку и глушите отверстие. Далее мотор прогреваете до рабочего значения температуры и глушите, ослабляете крепеж трамблера. Подключаете стробоскоп к аккумулятору, провод с датчиком – к первой свече. Обратите внимание на то, что датчик бесконтактный, поэтому его достаточно просто надеть на провод высокого напряжения.

Именно так происходит установка бесконтактного зажигания ВАЗ 2107 и ранних моделей. Установите стробоскоп таким образом, чтобы луч его бил на шкив коленчатого вала. При этом луч должен быть параллелен той метке, которая находится на крышке ГРМ. Необходимо добиться путем вращения корпуса распределителя того, чтобы луч проскакивал четко в момент прохождения метки на шкиве коленвала. Вот, пожалуй, и вся схема проведения регулировок. Останется только проверить в движении все настройки и наслаждаться комфортной ездой.

vaz-remzona.ru

Зажигание ВАЗ 2107

Контактная система зажигания на автомобиле ВАЗ 2107 применялась вплоть до 1987 года. Начиная с 1987 года на многие автомобили стали устанавливать бесконтактную систему зажигания высокой энергии.

Схема бесконтактной системы зажигания.







Схема классической системы зажигания.







Отличие между двумя системами заключается в коммутаторе, который устанавливается в бесконтактной системе, вместо прерывателя, в контактной системе. Устанавливаемый электронный коммутатор замыкает или размыкает цепь за счет отпирания или запирания выходного транзистора, тем самым повышая напряжение на свечах, увеличивая энергию искрового разряда. Кроме этого, при небольших оборотах двигателя не происходит снижения уровня напряжения, что улучшает условия его пуска.

В классическом варианте установлен распределитель, который прерывает ток в катушке зажигания и распределяет импульсы высокого напряжения по установленным свечам. На автомобилях ВАЗ 2107 – 21074 используют распределитель зажигания 30.3706, на ВАЗ-21072 – 30.3706-01.

Замок зажигания

На автомобиле устанавливается замок зажигания, состоящий из двух основных частей – устройства переключения и контактной платы. Каждая часть представляет собой независимый элемент, что позволяет при выходе из строя одной из них, произвести замену отдельно, не меняя замок в комплексе. Все работы по замене замка пуска двигателя можно произвести самостоятельно, своими руками, вооружившись необходимым набором инструмента и пассатижами.

Насколько правильно работает замок запуска двигателя, можно проверить с помощью мультиметра. Для этого необходимо клеммы прибора поочередно подсоединить к выводам на замке, соответствующим определенному положению ключа. Исправно работающая контактная группа, покажет сопротивление, стремящееся к нулю, в противном случае, контакты окислились или подгорели, что говорит о необходимости замены контактной группы.

Катушка зажигания

Основное предназначение катушки установленной на автомобиле ВАЗ 2107 – преобразовать ток низкого напряжения в высокое, которое пробивает воздушный зазор между электродом свечи зажигания и образовывает искру, воспламеняющую рабочую смесь. При установленной на автомобиле контактной системы зажигания, применяют катушку Б 117 А.

Установлена она в моторном отсеке на левом брызговике, а крепление осуществляется с помощью двух шпилек. По своему устройству – это трансформатор с магнитопроводом, который состоит из наружного магнитопровода и сердечника, имеет две обмотки – первичную и вторичную. Корпус катушки зажигания изготовлен из металла и имеет цилиндрическую форму.

Сверху закрыт герметичной крышкой из изоляционного материала. В случае выхода катушки зажигания из строя, поменять ее на новую не составит большого труда, даже человеку, не имеющего определенных навыков и знаний. Для этого понадобиться два ключа, накидной 8мм и торцовый 10мм. Фото помогут более наглядно понять, как это необходимо сделать.

Для начала необходимо отсоединить минусовой провод от клеммы аккумуляторной батареи.

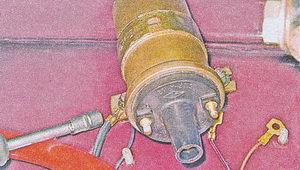

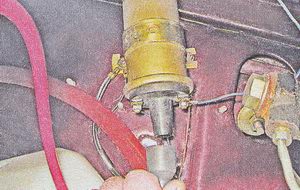

Затем отсоединяем высоковольтный провод от катушки зажигания.

Используя ключ 8мм, отворачиваем гайки на ее выводах и провода отсоединяем. Красно-голубой провод подсоединен к выводу «+Б».

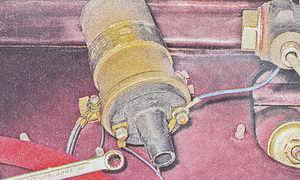

Применив торцовый ключ, немного ослабляем две гайки, с помощью которых крепится катушка, не отворачивая их до конца.

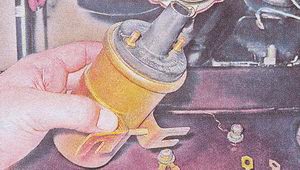

Потихоньку сдвигая катушку, снимаем ее со шпилек.

Установка производится в обратной последовательности и не займет много времени. При этом провод, который идет на «массу», необходимо установить между шайбой и проушиной катушки.

Как правильно выставить зажигание

Неправильно выставленное зажигание, ведет к перерасходу топлива, детонации двигателя, неравномерной его работе. Работа по установке зажигания подразделяется на три этапа и включает в себя следующую последовательность их проведения:

На первом этапе необходимо произвести регулировку зазора между контактами прерывателя. Предварительно снимается крышка трамблера и поверхность контактов зачищается. Проверяем соприкосновение контактов, которое должно происходить по всей плоскости, а не на отдельных участках. Если этого не происходит, то контакты можно немного подогнуть либо подточить плоскость надфилем.

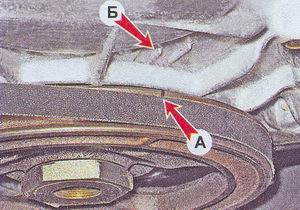

Затем с помощью специального ключа размером 38мм, потихоньку проворачиваем коленвал до момента максимального размыкания контактов. Используя щуп, устанавливаем зазор от 0,35 до 0,45мм. При этом щуп между контактами должен перемещаться с небольшим сопротивлением.

Используя ключ, дальше проворачиваем коленвал до отметки «момент зажигания», которая нанесена на его шкив. К клемме трамблера подсоединенной проводом к катушке зажигания, подсоединяем вольтметр или контрольную лампочку. С помощью ключа на 13мм, слегка ослабляем гайку крепления трамблера к блоку цилиндров.

Включив зажигание, корпус трамблера поворачиваем против часовой стрелки. Как только контрольная лампочка гаснет, поворачиваем корпус в обратном направлении до момента загорания лампочки. Загоревшаяся лампочка говорит о том, что выставлен момент подачи искрового разряда на свечи. Выставив момент зажигания, затягиваем гайку крепления трамблера.

Проверить, насколько правильно выставлено зажигание, можно простым способом во время движения автомобиля. При скорости 40 км/ч резко начинаем разгонять автомобиль до скорости 60 км/ч. Во время резкого разгона, должна происходить детонация мотора, называемая в народе, как «стук пальчиков». При достижении указанной скорости, если зажигание выставлено правильно, стук прекращается.

Представленное видео поможет более четко представить, что представляет собой система зажигания автомобиля ВАЗ-2107.
