Схема проводки Лада Приора (ВАЗ 2170): распиновка, расшифровка, схема электрооборудования.

Конструкции автомобилей богаты на электрооборудование и электронику. Электропроводка для автомобиля также важна, как вены для тела человека. Опытные водители разбираются в этой паутине из проводов без проблем, а неопытным водителям научиться читать электрические схемы полезно, так как при возникновении неполадки можно разобраться, на каком участке она произошла, и что проверить перед обращением в автосервис.

В проводке электрической цепи Лада Приора существуют три главные магистрали: для обеспечения энергией, пусковая цепь и цепь снабжения потребителей энергии. Каждая из систем автомобиля соединена жгутом из проводов, которые присоединяют приборы и электрооборудование. В электросхеме Приоры четыре основных жгута:

• идущий от панели приборов;
• обеспечивающий управление мотором;
• передний электрожгут цепи;
• задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных, есть второстепенные электрожгуты:

• установленный в двери переднего пассажира;
• идентичные как в левой, так и правой задней двери;
• проложенный в двери водителя;
• подключающий заднюю подсветку госномера;
• подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы. К каждой из колодок подходят цветные провода (цвет проводов на схеме соответствует цвету провода в автомобиле).

Сверху провода пронумерованы цифрами, написанными через дробь. Первая цифра указывает на то, к какому электроприбору он идет. Вторая цифра обозначает к какому разъему идет провод. Провода в электропроводке, соединенные с помощью разъемов (обозначаются буквой С и цифрой), или при помощи клеммных колодок (маркировка буквой S и цифрой).

Разводка выводов, или соединение контактов к определенным узлам называют распиновкой.

Содержание

1. Схема электрических соединений системы зажигания автомобиля Лада-Приора
2. Распиновка подключения переднего жгута электропроводки на автомобиле Лада Приора ВАЗ 2170
3. Обозначения заднего жгута электропроводки ВАЗ Приора
4. Распиновка подсветки заднего номера
5. Распиновка на левую переднюю дверь
6. Жгут проводки передней пассажирской двери
7. Жгуты задних дверей
8. Электрическая схема приборной панели Лада Приора
9. Распиновка разъёма щитка приборов Лада Приора
10. Распиновка блока управления освещением на Приоре
11. Заключение

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Распиновка подключения переднего жгута электропроводки на автомобиле Лада Приора ВАЗ 2170

От переднего электрожгута подается ток на те электроприборы, которые размещены в передней подкапотной части авто, такие как комплекс световой техники, звуковое устройство, подключения генератора и стартера, мотор электроомывателя, вентилятора системы охлаждения и т.д. Жгут соединен штекерами-гнездами 18,19,20 с пучком проводов приборов панели, штекером 37 к клеммной колодке заднего жгута.

Переднему электрожгуту цепи проводов соответствует заводской номер 2170-3724010;

Электрожгут цепи проводов аккумулятора с корпусом под номером 2170-3724080;

Электрожгут идущий от аккумулятора к стартеру обозначен номером 2170- 3724070.

Обозначения заднего жгута электропроводки ВАЗ Приора

Жгут проводов, расположенный в салоне и задней части авто, имеет форму гибкого ствола с ответвлениями, на которые установлены контакты с колодками для стыковки с электроприборами-потребителями. Задняя электроцепь проводки также связана с осветительными приборами, замками, стеклоподъемниками, передними и задними дверями.

Распиновка наконечников и клемм выглядит так:

Задний жгут проводов промаркирован под номером 2170-3724210.

Распиновка подсветки заднего номера

По ПДД подсветка государственного номерного знака всегда должна быть в рабочем состоянии. Для освещения подключаются лампы накаливания W5W, мощность каждой по 5 Вт.

Малый жгут проводов электроподсветки заднего регистрационного номера (заводской номер жгута 2170-3724214) состоит из проводов с кремовыми наконечниками и расположен в багажном отсеке. От его качества зависит работа всей системы подсветки. Жгут, отвечающий за подсветку заднего номера имеет 3 клеммы:

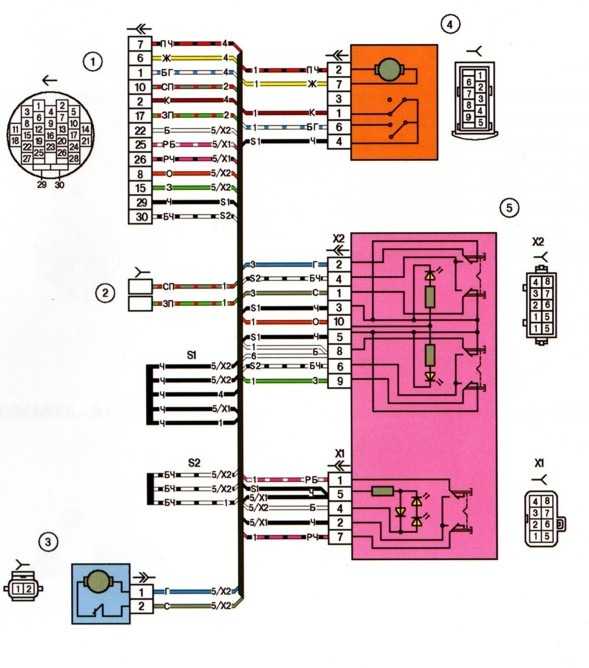

Распиновка на левую переднюю дверь

Большинство современных транспортных средств оборудуется множеством систем, обеспечивающих комфорт водителю, одним из которых является модуль двери водителя.

Функция блока кнопок, размещенных на двери водителя — управление передними стеклоподъемниками и наружными зеркалами, а также автоблокировкой дверей автомобиля. Установленный вспомогательный левый задний жгут проводов (номерная маркировка 21703-724551-90) идет в сборе с контактными носителями, изготовленными из электропроводящих материалов.

Жгут проводки передней пассажирской двери

Электропроводка левой и правой передней двери авто различается дополнительными кнопками управления зеркалами и стеклоподъемниками на водительской двери.

Заводской оригинальный жгут проводов передней пассажирской двери под номером 21703-3724550 -90 дублирует подачу питания от центральной передней клавишной панели пассажирской двери.

Из жгута выводится 7 разъемов.

Жгуты задних дверей

Электропроводки задней правой и левой двери идентичны, в них задействованы всего две клеммы. Жгуты проводов задних дверей обладают заводской маркировкой 2170-3724550-10.

Электрическая схема приборной панели Лада Приора

Приборная панель отображает характеристики движения, текущего состояния систем автомобиля, которые обеспечивают безопасность движения, а также правильность эксплуатации всего транспортного средства. Электросхема проводки приборной панели помогает ориентироваться в индикациях приборов и сигнализаторов в случаях неисправности. Жгуту панели приборов присвоена маркировка под номером 2170-3724030.

№	Расшифровка
1-3	Контактная группа переднего жгута
4	Контактная группа заднего жгута
5	Подача питания от центрального модуля электрической системы
6	Соединительная система контактов группы стоп-сигналов
7	Индикация приборной доски
8	Модуль контроля и управления освещением
9	Контактная группа модуля срабатывания аварийной подушки безопасности водителя
10	Выключатель клаксона
11	Диагностический разъем
12	Переключатель режимов управлением бортового компьютера
13	Контроллер катушки зажигания
14, 15	Подача напряжения на БУ электрического усилителя руля
16	Контроллер электрической функциональности
17	Переключатель световой сигнализации
18	Переключатель стеклоочистителей
19	Моторедуктор распределения потока воздуха
20	Блок управления печкой
21	Переключатель привода отопителя
22	Выключатель обогрева заднего стекла
23	Бортовые часы
24,25	Колодка жгута панели приборов к радио
26	Кнопка аварийной сигнализации
27	Лампа подсветки вещевого ящика
28	Кнопка управления подсветкой вещевого ящика
29	Жгут системы зажигания
30	БУ системы надувных подушек безопасности
А1, А2, А3	Места заземления жгута панели приборов
Б	Колодка монтажного блока.

Распиновка разъёма щитка приборов Лада Приора

Информативный щиток, установленный на приборной панели, содержит больше всего данных.

Каждое вспомогательное устройство подсоединено на щитке к контрольным лампам. За работой всех устройств следит компьютерный чип. Его миссия — управление работой панели в соответствии с его программной прошивкой. Все элементы данного устройства смонтированы на электронной плате, на которую нанесены соединительные дорожки: микросхема с ЭБУ, ЖК монитор, сопротивления, транзисторы, гнездо разъема для жгута проводки. В разъеме для подключения панели приборов 32 ячейки.

Распиновка блока управления освещением на Приоре

Данный коммутационный и регулирующий комбинированный модуль имеет несколько функций и служит для вкл/выкл парковочных огней, фар головного света, выбор нужного режима переключения света, вкл/выкл противотуманных фар, за регулировку яркости комбинации приборов подсветки, управление корректором фар, вкл/выкл и управление светом внутри салона и подсветки приборов. Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.

Стандартная распиновка клеммы на ВАЗ 2170 выглядит следующим образом:

Заключение

Уметь читать электрические схемы всегда пригодится водителю. Это совсем не сложно Главное разобраться с условными обозначениями всех элементов схемы и научиться понимать симптомы неисправности. С помощью электрической схемы можно обнаружить место неполадок и устранить мелкие неисправности. Самостоятельная диагностика и устранение небольших поломок обойдется намного дешевле услуг авторемонтных сервисов.
