Как подключить стеклоподъемники на ВАЗ 21099: подробно с объяснениями
Как подключить стеклоподъемники на ВАЗ 21099, должен знать каждый автовладелец этого автомобиля. Первоначально потребуется демонтировать старый механизм. Что касается выбора электростеклоподъемника, то автомеханики рекомендуют покупать устройство марки «Berkut».
Вернуться к оглавлению
Основные характеристики
Электростеклоподъемник автомобиля
Стеклоподъемник ВАЗ 21099 «Berkut» оснащен металлическим механизмом с шарнирно-связанными рычагами. Подобная конструкция позволяет поднять стекла как на ВАЗ 21099, так и на других отечественных и европейских марках машин. Необходимо отметить, что такой механизм укомплектован современным мотор-редуктором ПТ-060. Его сборка осуществляется в Ижевске с применением новой швейцарской технологии. Подобные электростеклоподъемники оснащены:
- проводкой, пронумерованной с учетом электрической схемы;
- кнопками-переключателями;
- декоративными заглушками;
- дополнительными крепежами;
- резиновыми переходными манжетами.
Автомеханики прекрасно знают, как подключить стеклоподъемники на ВАЗ 21099. Если подобная работа выполняется своими руками, тогда рекомендуется воспользоваться электрической схемой с объяснениями, предлагаемой производителем. У некоторых производителей схема по установке представлена в виде технологического чертежа для быстрой сборки. Чтобы установить такой механизм поднятия стекол на ВАЗ 21099, потребуется 2-2,5 ч на 1 дверь. Эта процедура осуществляется с помощью:
- отверток, крестовой и шлицевой;
- кусачек;
- пассатижей;
- ключей на «8» и на «10»;
- ножа;
- протяжки.
Из расходных материалов, перед тем как подключить стеклоподъемники на ВАЗ 21099, потребуется подготовить:
- изоленту;
- смазку силиконовую;
- провод медный;
- скотч.
Вернуться к оглавлению
Пошаговая инструкция
Выполняется замена тросика
Рассмотрим процедуру подробно. Первоначально отключают питание от аккумуляторной батареи. В противном случае рекомендуется удалить предохранители цепи прикуривателя и освещения транспортного средства. Затем демонтируется обивка двери. Этот процесс выполняется легко. Новичкам рекомендуется использовать универсальный съемник крепежных пистонов. Чтобы снять штатный механизм поднятия стекла, потребуется зафиксировать стекло в определенном положении.
Для этого используют подручные материалы, в том числе и скотч. Следующий шаг предусматривает демонтаж резиновых заглушек из отверстий под кабельные выводы и боковых обивок под приборами панели. При необходимости боковая обивка не снимается. Получить доступ можно и через специальные отверстия. В этом случае применяется протяжка. Она вставляется в канал стойки.
Затем к кронштейну стекла с помощью болтов М6 присоединяется регулировочная пластина. Предварительно понадобится установить ее в наклонный паз. Перед тем как подключить стеклоподъемники на ВАЗ 21099, потребуется в верхнее отверстие вставить механизм в сложенном виде. Он фиксируется с помощью 3-х гаек М6 и стопорных шайб. Винт устанавливается в среднее отверстие.
Затем потребуется демонтировать 2 декоративные заглушки, находящиеся на передней панели. Для этого отсоединяется провод от прикуривателя. Через отверстия в дверях и их стойках протягивается кабель. Необходимо учесть, что эти провода и те, которые идут к электродвигателю, не должны соприкасаться с подвижными частями системы. Проводка крепится с помощью изоленты или скотча.
До того как подключить стеклоподъемники на ВАЗ 21099 окончательно, подается питание от батареи и включаются габаритные огни транспортного средства. Если подсветка переключателя механизма не зажглась, тогда потребуется поменять местами гнезда на контактах и переключателях. Затем огни выключаются.
Вернуться к оглавлению
Заключительный этап
Установка электрической системы управления
Рычажная система переводится в удобное положение для фиксации стекла. Затем механизм соединяется с регулировочной пластиной и стеклом. Гайки затягиваются. Перевести рычажную систему в удобное для фиксации стекла положение можно, если использовать альтернативный источник питания. Лучше отдать предпочтение двойному проводу и штатному автомобильному аккумулятору.
Решить, как подключить стеклоподъемники на ВАЗ 21099, возможно с помощью чертежа электропроводки «девятки». В любом случае проверка работоспособности рассматриваемого механизма осуществляется по вышеописанной методике. При выходе стекла из пазов направляющих потребуется ослабить гайки, которые крепят регулировочную пластину.
Затем короткая направляющая фиксируется в верхнее отверстие. В случае перемещения стекла с определенным усилием происходит отсечка. В этой ситуации ослабляются гайки, которые крепят пластину. Для этого закрепляется короткая направляющая в отверстие снизу.
При прогонке стекла из нижнего крайнего положения в верхнее нужно учесть, что оно не должно выходить из направляющих пазов. Подобная процедура осуществляется 2-3 раза.
Затем крепеж фиксируется. Процесс, связанный с тем, как подключить стеклоподъемник на ВАЗ 21099 б/у, предусматривает применение силиконового спрея. В этом случае стекло в уплотнители будет входить без проблем.
Вернуться к оглавлению
Ремонтные работы
Кроме самостоятельной замены механизма поднятия стекол, владельцы девятки должны знать, как установить омыватель лобового стекла. Первоначально автомеханики рекомендуют выяснить причины его поломки. Если засорился фильтр всасывания насоса, тогда не работает омыватель. В этом случае потребуется разобрать соответствующую систему, промыв жиклеры и фильтр.
Если не работает омыватель, тогда рекомендуется проверить герметичность шлангов и соединений. Зачастую это связано со значительной изношенностью деталей. Если отсутствует надежное соединение вала насоса с аналогичным элементом электродвигателя, может отказать омыватель лобового стекла.
Автомеханики рекомендуют владельцам «девятки» постоянно следить за тем, чтобы перед морозами в соответствующих шлангах не находилась вода. Жидкость рекомендуется заменить незамерзающим раствором. В противном случае омыватель зимой не будет работать. Устранить подобную проблему можно, оставив машину в теплом помещении, включив двигатель, закрыв капот. В таком случае транспортное средство прогреется, а вода разморозится.
Если перегорел предохранитель, тогда потребуется подсоединить новое устройство аналогичного типа. Омыватель может отказать и в случае неисправности клеммы. Они обычно окисляются. В таком случае клеммы прочищаются и устанавливаются на место.
expertvaz.ru
ВАЗ 21099: установка электростеклоподъемников — Ремонт ваз своими руками
Электростеклоподъемниками сегодня уже не кого не удивишь, тем более на автомобилях АвтоВАЗ. Я решился поставить на свой автомобиль ВАЗ 21099 реечные электростеклоподъемники – название Гранат. На авто-рынке я приобрел 4 механизма, чтобы управлять со всех дверей.
Вдобавок приобрел интеллектуальный контроллер стеклоподъемников Beta 10/4 на 4 стекла. До этого у меня стоял простой модуль дожима, который просто закрывал стекла при постановке на охрану, этот же привлек меня своими возможностями:
1. Подъем и опускание стекол в 1 касание;
2. Запоминание положения стекол, если с момента постановки на охрану прошло менее 2 часов, при включении зажигания стекла примут предыдущее положение;
3. Функция “откат” – при встрече с препятствием стекло остановится и опустится вниз на 5 см.
Кроме того важным для меня был способ подключения. Обычно доводчик подключается в разрыв силового провода мотора, на котором появлляется “плюс” при движении стекла вверх. Пообщавшись со знакомыми установщиками я выяснил что на моторы ЭСП желательно вести провод сечением 1.5 кв мм.
Значит при моем способе подключения в водительской двери окажется 1.5 х 8 = 12 мм толщины провода не считая изоляции, что в принципе совершенно неприемлемо – дверь все-таки открывается-закрывается, провода силовые. Мало-ли что как говорится. У этого же модуля кнопки подключаются к блоку и к нему же – моторы, причем провода от кнопок до блока имеют сечение 0.5 кв мм. Такой вариант меня устраивал гораздо больше и я взял его на вооружение.
Сам процесс прокладки проводов – дело совершенно обыденное и неинтересное. И отнимающее больше всего времени. Что касается самих механизмов, то они встают на штатные места совершенно без усилий, разве что влагозащитную шторку пришлось немного подрезать (здесь наверное многие про себя посоветуют автору выкинуть их нафиг, ну так вот – они мне не мешают.). Разве что в процессе укладки проволов в задних дверях оказалось что хомутов под проводку у меня явно не хватит и пришлось ждать пока их привезет из Москвы отец (сам процесс препарирования авто происходил на даче). Проводка прекрасно легла совместно с проводкой штатного ЦЗ и ничем никому не мешает.
На каждую дверь идет 2 провода на мотор сечением 1.5 кв мм. На все двери кроме водительской – 4 провода 0.5 кв мм на кнопку: масса, подсветка кнопки и 2 провода, которые передадут сигнал с кнопки. Правда я по глупости протянул 5 проводов – думал, что на кнопку необходимо подавать “плюс”, а при выяснении почему так не работает один провод оказался лишним.
В результате коммутация следующая: контакты 1 и 7 дублирующих кнопок уходят на контакты 3 и 6 кнопок блока в водительской двери, 2 и 5 – масса и 4 – плюс подсветки. В водительскую дверь идет 10 проводов непосредственно с блока Beta и еще 6 с дублирующих кнопопок. На сам блок + проводом 2.5 кв мм провел от колодки X1 монтажного блока через штатное реле стеклоподъемников, заменив его перемычкой. Массу для блока взял с кузова в удобном мне штатном месте, провод такого же сечения. Подсветку – с монтажного блока. В общем, все по инструкции.
Установка электростеклоподъемников на ВАЗ 21099
Установка электростеклоподъемников на ВАЗ 21099 своими руками успешно завершена. Напомним, что предыдущая статья была о том как прокачать тормоза на ВАЗ 2107.
vazgarage.ru
Как поставить электро стеклоподъемники на ВАЗ 2108
Обычные механические стеклоподъемники – редкость на современных автомобилях, а ведь на улицах осталось огромное количество старых авто, в которых, стоит ручка, а не кнопка. Дабы облегчить жизнь владельцам автомобилей ВАЗ, скажу, что на рынках продаются необходимые штатные электро стеклоподъемники, так что ими вы вполне сможете заменить старые механические устройства.
Шарнирные электростеклоподъемники – самый удобный и долговечный выбор для владельцев ВАЗ. Единственное, чему нужно будет уделить внимание при покупке, — это комплектации. Случается, что в комплекте отсутствуют проводка, заглушки и кнопки, а в наличии нет самой схемы механизма.
Инструкция по установке электро стекло подъемников на ВАЗ 2109
Итак, прежде чем начать установку электро стекло подъемников на вашу девятку, закрепите стекло двери, чтобы не произошло «провала», сделать это можно обычным скотчем, а так же не забудьте о необходимости отсоединения клемм АКБ. Теперь тянем на себя ручку стеклоподъемника и снимаем ее.
Для следующего действия понадобится плоская отвертка либо пластиковый съемник, так как нам необходимо снять карты дверей. Рекомендую заранее позаботиться о запасных пистонах, на которые крепятся карты, так как при снятии карт, пистоны часто ломаются. Итак, нужно пройтись по периметру отверткой или съемников и снять карту. Вот теперь есть доступ к механизму вашего стеклоподъемника.
Два болта, с помощью которых соединяется механизм и кронштейн стекла, нужно открутить. После чего откручиваем четыре гайки (чтобы освободить трапецию) – в нижней, средней и верхней частях двери. Теперь нужно открутить гайки, которые крепятся около старой ручки вашего стеклоподъемника, вытаскиваем старый механизм. Чтобы сделать это, опустите его вниз и освободите место крепления самой ручки и направляющую.
Теперь можно вынимать, сверху в двери есть отверстие для этого. Нужно «сложить» новый стеклоподъемник так, чтобы он меньше занимал места, и завести его в дверь. Варить или сверлить ничего не понадобится, так как все становится на старое место, теперь крепим направляющее с помощью двух болтов посредине двери.
Следующее, что мы делаем, это поднимаем к кронштейну на стекле планку и соединяем их болтами. Кстати, советую для этого подключить моторчик электростеклоподъемника к аккуму, а не мучатся вручную.
Подключаем проводку электро стеклоподъемника
Теперь разберемся с проводкой. Для нее есть специальное отверстие, которое заглушено, находится оно в нижней части двери. Переднюю панель тоже нужно будет снять, для питания стеклоподъемника. Кнопки, поставляющиеся в комплекте, отлично становятся на штатные места, располагаются они рядом с прикуривателем, сбоку.
Конечно, если ваш выбор пал на какие-то нестандартные кнопки, то придется заняться вырезанием. Питание тоже идет от прикуривателя, что же касается питания подсветки, тут используем подсветку приборной панели.
Проложив и подключив проводку, начинаем тестировать стеклоподъемник. Будьте готовы к тому, что стекло поднимется вместо того, чтобы опуститься. Бывает и такое, просто в кнопке перепутаны контакты. Если вообще ничего не работает, нужно поменять местами провода подсветки и питания. Фиксируем механизм лишь после того, как точно знаем, что все работает. Устанавливая карту, рекомендую все-таки поставить новые пистоны, а что касается отверстия от старой ручки, то его можно заглушить.
электростеклоподъемник
xenon-kiev.com.ua
Электрические стеклоподъемники ФОРВАРД для ВАЗ-2109 в передние двери
Электрические стеклоподъемники в передние двери автомобилей ВАЗ-2109 и ВАЗ-21099, а также LADA Samara (ВАЗ-2114, ВАЗ-2115) выпуска с 1987 по 2013 год.
Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ручек механических стеклоподъемников.
Электропроводка для подключения и переключатели стеклоподъемников не входят в состав комплекта:
— во-первых, потому что если на Вашем автомобиле уже были установлены электростеклоподъемники, и проводка с кнопками Вам не нужны, то Вы можете за них не переплачивать, а купить только сами стеклоподъемники;
— а во-вторых, потому что мы предлагаем Вам на выбор несколько вариантов электромонтажных комплектов. Вы можете добавить в свой заказ тот, который наиболее подходит к Вашему автомобилю.
Тип конструкции: реечные.
Производитель: ООО «Технические системы» (Россия, Ижевск).
Торговая марка: «ФОРВАРД».
Артикул изделия по номенклатуре производителя: R152.
Каталожные номера оригинальных деталей (АвтоВАЗ):
2109-6104008-15 — электростеклоподъемник в сборе правый;
2109-6104009-15 — электростеклоподъемник в сборе левый;
21090-6104008-12, 21090-6104008-22, 21090-6104008-32, 21090-6104008-38 — электростеклоподъемник передней двери правый;
21090-6104009-12, 21090-6104009-22, 21090-6104009-32, 21090-6104009-38 — электростеклоподъемник передней двери левый.
Применяемость на автомобилях
| Марка | Модель автомобиля | Тип кузова | К-во дверей | Годы выпуска |
| ВАЗ | 2109 | хэтчбек | 5 | 1987 — 2011 |
| ВАЗ | 21099 | седан | 4 | 1990 — 2011 |
| ВАЗ | 2114 / LADA Samara | хэтчбек | 5 | 2001 — 2013 |
| ВАЗ | 2115 / LADA Samara | седан | 4 | 1997 — 2013 |
Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.
Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.
Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.
Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.
Устанавливаются на места направляющих штатных стеклоподъемников и крепятся в штатные крепежные отверстия крепежными деталями заменяемых стеклоподъемников.
Технические характеристики
|
Диапазон рабочего напряжения |
10,8 — 15 В 12 кгс 20 кгс 4 с 8 А |
Комплектность
|
Электростеклоподъемник R152 правый |
1 1 2 2 2 1 1 |
Гарантийный срок работы изделий — 3 года с момента изготовления.
Габаритные размеры в упаковке: 53,5*17,5*7 см.
Масса: 2,405 кг.
Паспорт электростеклоподъемников «ФОРВАРД» R152 для ВАЗ-2109
Видеообзор комплекта стеклоподъемников
Устройство стеклоподъемников «ФОРВАРД»
Как отличить подделку от оригинала
5 отличий стеклоподъемников «ФОРВАРД» в нашем магазине от тех,
что Вы можете купить в другом месте
Видеоинструкция по установке электростеклоподъемников
Отчеты наших покупателей об установке cтеклоподъемников
Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2115
Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2109
Фотоотчет об установке электрических стеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2109
steklopodem.ru
Установка стеклоподъемников ФОРВАРД на автомобиль ВАЗ-2109. Иллюстрированный отчет
Наш покупатель, Загидуллин Линат Финатович из Уфы, подготовил и прислал нам отчет об установке стеклоподъемников «ФОРВАРД» в передние двери ВАЗ-2109, в рамках участия в нашей акции.
Всем доброго времени суток!
С момента покупки автомобиля хотел установить себе электрические стеклоподъемники. И уже этой зимой штатный стеклоподъемник начал хрустеть-тарахтеть, а летом он окончательно умер (отпустил стекло и не смог больше поднять). Кое-как руками поднял в верхнее положение и так застрял. И начал бороздить просторы интернета в поисках надежного и практичного стеклоподъемника. Ну, и как вы поняли, мой выбор пал на электрические стеклоподъемники «ФОРВАРД».
Сначала хотел купить в местном магазине, но там оказалось подделка и стоил дороже. Благо заранее посмотрел видео: «Как отличить оригинал от подделки». Заказал комплект с сайта Стеклоподъем.РФ и стал ждать. Вечером, того же дня, позвонили, уточнили, и сразу же выслали. Через дня 3 пришло СМС-уведомление, что посылка пришла. Вечером того же дня забрал посылку.
Все пришло в целости и сохранности.
Установка:
Снимаем ручку.
Отковыриваем заглушки.
Отворачиваем винты держащие ручку.
Затем — тягу замка.
И два самореза, держащие кармашек двери.
Снимаем обшивку.
Откручиваем 4 гайки на 10.
А затем — 3 гайки на 8.
Крепим стекло на малярный скотч.
Вытаскиваем старый стеклоподъемник.
Ставим новый на место старого. Ничего сверлить, пилить не нужно.

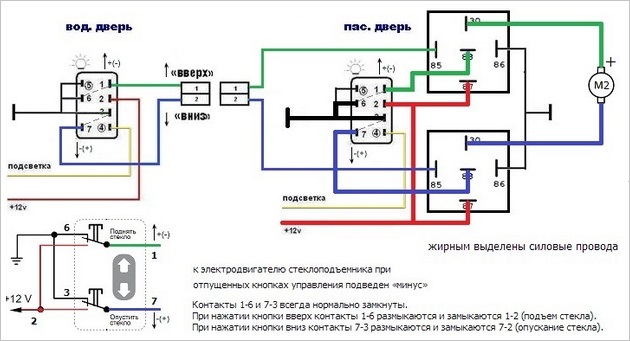

Отсоединяем минусовую клемму с АКБ. Прокладываем провода по этой схеме (схему нашел в интернете, по этой схеме придется докупить два 5-контактных реле и кнопки).
Собираем все в обратной последовательности. С пассажирской стороны все аналогично.
Кнопки я использовал от Гранты силовые.
Спасибо, Линат, за фотоотчет. Обещанный приз перечислаем на счет Вашего мобильного телефона.
Купить электростеклоподъемники «ФОРВАРД» для ВАЗ-2109 (в передние двери) Вы можете в нашем интернет-магазине
Купить
steklopodem.ru
Замена стеклоподъемника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Сегодня вы узнаете как правильно нужно менять стеклоподъемник, на автомобилях «ВАЗ» семейства «Самара».
Краткое содержание:
Где находится стеклоподъемник?
Он находится во внутренне части двери, под обшивкой. В связи с этим, его можно отчетливо увидеть только лишь при снятой обшивки с двери автомобиля. Ниже приведено фото на котором стрелками указано месторасположение стеклоподъемника:
Когда нужно менять стеклоподъемник?
Обычно при его выходе из строя, может перестать подниматься и опускаться стекло, посредством прокрутки ручки стеклоподъемника!
Как заменить стеклоподъемник на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) Сперва с той двери автомобиля на которой вы собираетесь производить работу, снимите обшивку. (Как снять обшивку, вы сможете найти в статье: «Замена обшивки двери на новую»)
2) Теперь снимите боковое стекло с двери автомобиля, воспользовавшись для этого статьей, по «Замене стекла на боковой двери автомобиля».
3) Затем с помощью удлинителя с накидной головкой, отверните две гайки которые крепят среднюю часть направляющей механизма.
4) Следом отверните ещё одну гайку нижнего крепления.
5) А после чего выверните гайку верхнего крепления.
6) Теперь при помощи всё того же удлинителя с накидной головкой, выверните полностью три гайки, которые крепят сам механизм стеклоподъемника.
7) И в завершение операции, через отверстие во внутренней части двери извлеките стеклоподъемник.
Установка:
1) В начале установите новый стеклоподъемник на свое место. А после установки закрутите все болты и все гайки которые его крепят.
Примечание!
К болтам и гайкам крепления стеклоподъемника относятся:
1. Три гайки крепления механизма стеклоподъемника.
2. А так же гайка верхнего крепления направляющей.
3. Гайка нижнего крепления.
4. И две гайки среднего крепления направляющей механизма.
5. И последние болты которые крепят стекло к механизму.
2) Когда стеклоподъемник будет установлен, перейдите к завершающей установки стекла и обшивки двери на свое место.
Дополнительные видео-материалы:
Более подробную инструкцию по замене стеклоподъемника, вы сможете найти в видео-ролике, который размещен чуть ниже:
Примечание!
Из видео ролика вы узнаете: Как снять и установить обшивку с двери автомобиля, а так же в нем будет подробное снятие и установка стекла и ко всему этому будет производится замена самого стеклоподъемника на новый!
