ВАЗ-2108
Схема электрооборудования ВАЗ-2108
1- блок-фара;
2- электродвигатели очистителей фар*;
3- выключатель подкапотной лампы;
4- звуковой сигнал;
5- электродвигатель вентилятора системы охлаждения двигателя;
6- датчик включения электродвигателя вентилятора;
7- генератор;
8- электромагнитный клапан включения омыва фар*;
9- электромагнитный клапан включения омыва заднего стекла*;
10- электромагнитный клапан включения омыва ветрового стекла;
11- свечи зажигания;
12- датчик-распределтель зажигания;
13- катушка зажигания;
14- выключатель света заднего хода;
15- датчик указателя температуры охлаждающей жидкости;
16- стартер;
17- аккумуляторная батарея;
18- датчик уровня тормозной жидкости;
20- датчик верхней мертвой точки 1-го цилиндра;
21- колодка диагностики;
22- блок управления электромагнитным клапаном карбюратора;
23- реле включения стартера;
24- концевой выключатель карбюратора;
25- электромагнитный клапан карбюратора;
26- датчик контрольной лампы давления масла;
27- электродвигатель омывателя стекол;
28- электродвигатель вентилятора отопителя;
29- дополнительный резистор электродвигателя отопителя;
30- переключатель вентилятора отопителя;
31- электродвигатель очистителя ветрового стекла;
32- прикуриватель;
33- лампа подсветки рычагов отопителя;
34- штепсельная розетка для переносной лампы;
35- подкапотная лампа;
36- лампа освещения вещевого ящика;
37- монтажный блок;
38- выключатель освещения приборов;
39- выключатель контрольной лампы стояночного тормоза;
40- выключатель стоп-сигнала;
41- подрулевой переключатель;
42- выключатель наружного освещения;
43- выключатель аварийной сигнализации;
44- выключатель заднего противотуманного света;
45- предохранитель цепи противотуманного света;
46- выключатель обогрева заднего стекла;
47- боковые указатели поворота;
48- плафон;
49- разъем для подключения к плафону индивидуального освещения;
50- выключатели плафона на стойках дверей;
51- реле зажигания;
52- выключатель зажигания;
53- комбинация приборов;
54- выключатель контрольной лампы воздушной заслонки карбюратора;
55- задние фонари;
56- датчик указателя уровня и резерва топлива;
57- элемент обогрева заднего стекла;
58- электродвигатель очистителя заднего стекла;
Порядок нумерации штекеров в колодках :
А — выключателя зажигания; Б — электродвигателя очистителя ветрового стекла.
* — Устанавливается на части выпускаемых автомобилей.
*Примечание : Некоторые схемы из за большого размера могут не полностью видны в окне браузера .
Кликните по схеме что бы открыть в новом окне
Так же можно открыть в отдельном окне кликнув по иконке PDF в правом верхнем углу страницы .
Схема автомобиля — ВАЗ 2108
Ниже, вы можете увидеть схемы электрооборудования на ВАЗ 2108, она же Лада Самара 1984+ г.в. ВАЗ-2108 впервые появился в 1984 году. Эта модель с трехдверным кузовом хэтчбек стала воистину эпохальным событием не только для Волжского автозавода, но и для отечественных автолюбителей. Предложено было именовать ее на внутреннем рынке -«Спутником», но название не прижилось и в конце концов утвердилось экспортное — «Самара». Модель ВАЗ-2108 Спутник/Lada Samara положила начало массовому выпуску в стране переднеприводных легковых автомобилей. Автомобиль получился, конечно, более надежный в управлении, безопасный и экономичный по сравнению с классическими «Жигулями». Коррозионная стойкость кузова также стала объективно лучше. В новинку было все: переднеприводная компоновка, кузов хэтчбек, поперечное расположение двигателя, бесконтактная система зажигания, передняя подвеска типа McPherson, реечное рулевое управление, тросовый привод сцепления, пластмассовые энергопоглощающие бамперы.
Основная схема электрооборудования на ВАЗ-2108
1 – блок-фара 31 – электродвигатель очистителя ветрового стекла
2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей) 32 – прикуриватель
4 – звуковой сигнал 34 – штепсельная розетка для переносной лампы
5 – электродвигатель вентилятора системы охлаждения двигателя 35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора 36 – лампа освещения вещевого ящика
7 – генератор 37 – монтажный блок
8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей) 38 – выключатель освещения приборов
9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей) 39 – выключатель контрольной лампы стояночного тормоза
10 – электромагнитный клапан включения омыва ветрового стекла 40 – выключатель стоп-сигнала
11 – свечи зажигания 41 – подрулевой переключатель
12 – датчик–распределитель зажигания 42 – выключатель наружного освещения
13 – катушка зажигания 43 – выключатель аварийной сигнализации
14 – выключатель света заднего хода 44 – выключатель заднего противотуманного света
15 – датчик указателя температуры охлаждающей жидкости 45 – предохранитель цепи противотуманного света
16 – стартер 46 – выключатель обогрева заднего стекла
17 – аккумуляторная батарея 47 – боковые указатели поворота
18 – датчик уровня тормозной жидкости 48 – плафон
19 – коммутатор 49 – разъем для подключения к плафону индивидуального освещения
20 – датчик верхней мертвой точки 1-го цилиндра 50 – выключатели плафона на стойках дверей
21 – колодка диагностики 51 – реле зажигания
22 – блок управления электромагнитным клапаном карбюратора 52 – выключатель зажигания
23 – реле включения стартера 53 – комбинация приборов
24 – концевой выключатель карбюратора 54 – выключатель контрольной лампы воздушной заслонки карбюратора
25 – электромагнитный клапан карбюратора 55 – задние фонари
26 – датчик контрольной лампы аварийного давления масла 56 – датчик указателя уровня и резерва топлива
28 – электродвигатель вентилятора отопителя 58 – электродвигатель очистителя заднего стекла
29 – дополнительный резистор электродвигателя отопителя 59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя
А – порядок условной нумерации штекеров в колодке выключателя зажигания
Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла
Схема электрооборудования ВАЗ-2108, электросхема ВАЗ-2108
Схема электрооборудования ВАЗ-2108
— блок-фара;
— электродвигатели очистителей фар*;
— выключатель подкапотной лампы;
— звуковой сигнал;
— электродвигатель вентилятора системы охлаждения двигателя;
— датчик включения электродвигателя вентилятора;
— генератор;
— электромагнитный клапан включения омыва фар*;
— электромагнитный клапан включения омыва заднего стекла*;
— свечи зажигания;
— датчик-распределтель зажигания;
— катушка зажигания;
— выключатель света заднего хода;
— датчик указателя температуры охлаждающей жидкости;
— стартер;
— аккумуляторная батарея;
— датчик уровня тормозной жидкости;
— коммутатор;
— датчик верхней мертвой точки 1-го цилиндра;
— колодка диагностики;
— блок управления электромагнитным клапаном карбюратора;
— реле включения стартера;
— концевой выключатель карбюратора;
— электромагнитный клапан карбюратора;
— датчик контрольной лампы давления масла;
— электродвигатель омывателя стекол;
— электродвигатель вентилятора отопителя;
— дополнительный резистор электродвигателя отопителя;
— переключатель вентилятора отопителя;
— электродвигатель очистителя ветрового стекла;
— прикуриватель;
— лампа подсветки рычагов отопителя;
— подкапотная лампа;
— лампа освещения вещевого ящика;
— монтажный блок;
— выключатель освещения приборов;
— выключатель контрольной лампы стояночного тормоза;
— выключатель стоп-сигнала;
— подрулевой переключатель;
— выключатель наружного освещения;
— выключатель аварийной сигнализации;
— выключатель заднего противотуманного света;
— предохранитель цепи противотуманного света;
— выключатель обогрева заднего стекла;
— боковые указатели поворота;
— плафон;
— разъем для подключения к плафону индивидуального освещения;
— выключатели плафона на стойках дверей;
— реле зажигания;
— выключатель зажигания;
— комбинация приборов;
— выключатель контрольной лампы воздушной заслонки карбюратора;
— задние фонари;
— датчик указателя уровня и резерва топлива;
— элемент обогрева заднего стекла;
— электродвигатель очистителя заднего стекла;
— фонари освещения номерного знака;
Порядок нумерации штекеров в колодках :
А — выключателя зажигания; Б — электродвигателя очистителя ветрового стекла.
* — Устанавливается на части выпускаемых автомобилей.
Схема электрооборудования ВАЗ-21083 » Схемы предохранителей, электросхемы автомобилей

- — блок-фара;
- — электродвигатели очистителей фар;
- — противотуманные фары;
- — выключатель подкапотной лампы;
- — звуковой сигнал;
- — электродвигатель вентилятора системы охлаждения двигателя;
- — датчик включения электродвигателя вентилятора;
- — датчик износа колодок передних тормозов;
- — генератор;
- — электромагнитный клапан включения омывателя фар;
- — электромагнитный клапан включения омывателя заднего стекла;
- — электромагнитный клапан включения омывателя ветрового стекла;
- — электродвигатель омывателя стекла;
- — датчик контрольной лампы давления масла;
- — датчик уровня масла;
- — датчик уровня омывающей жидкости;
- — датчик расхода топлива;
- — электромагнитный клапан карбюратора;
- — концевой выключатель карбюратора;
- — реле включения стартера;
- — свечи зажигания;
- — датчик-распределитель зажигания;
- — датчик скорости автомобиля;
- — блок управления электромагнитным клапаном карбюратора;
- — колодка диагностики;
- — катушка зажигания;
- — выключатель света заднего хода;
- — датчик указателя температуры охлаждающей жидкости;
- — стартер;
- — датчик верхней мертвой точки 1-го цилиндра;
- — коммутатор;
- — аккумуляторная батарея;
- — датчик уровня охлаждающей жидкости;
- — реле включения противотуманных фар;
- — датчик уровня тормозной жидкости;
- — монтажный блок;
- — штепсельная розетка для переносной лампы;
- — блок управления блокировкой замков дверей;
- — подкапотная лампа;
- — электродвигатель очистителя ветрового стекла;
- — лампа освещения вещевого ящика;
- — электродвигатель вентилятора отопителя;
- — дополнительный резистор электродвигателя отопителя;
- — переключатель вентилятора отопителя;
- — лампа подсветки отопителя;
- — моторедукторы электростеклоподъемников передних дверей;
- — моторедукторы блокировки замков дверей;
- — выключатель зажигания;
- — переключатель электростеклоподъемника правой двери;
- — переключатель электростеклоподъемника левой двери;
- — реле зажигания;
- — подрулевой переключатель;
- — маршрутный компьютер;
- — прикуриватель;
- — регулятор освещения приборов;
- — выключатель контрольной лампы стояночного тормоза;
- — выключатель стоп-сигнала;
- — контрольная лампа включения обогрева заднего стекла;
- — выключатель обогрева заднего стекла;
- — выключатель противотуманных фар;
- — контрольная лампа включения противотуманных фар;
- — контрольная лампа включения заднего противотуманного света;
- — выключатель заднего противотуманного света;
- — боковые указатели поворота;
- — выключатель плафона на стойках дверей;
- — предохранитель цепи противотуманного света;
- — выключатель наружнего освещения;
- — комбинация приборов;
- — выключатель контрольной лампы воздушной заслонки карбюратора;
- — выключатель аварийной сигнализации;
- — плафон;
- — разъем для подключения к плафону индивидуального освещения;
- — задние фонари;
- — фонарь освещения номерного знака;
- — электродвигатель очистителя заднего стекла;
- — элемент обогрева заднего стекла;
- — датчик указателя уровня и резерва топлива.
Порядок нумерации штекеров в колодках :
А — монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б — очистителей фар и заднего стекла; В — датчика скорости и расхода топлива и в датчике-распределителе зажигания; Г — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точк, соединенные с массой.
На схеме показано подключение дополнительного оборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел ил система.
ВСЕ Схемы электрооборудование ВАЗ 2108-09-99 (включая инжектор) « Ремонт и тюнинг ВАЗ
Posted: 18th Ноябрь 2008 by admin in ЭлектрооборудованиеTags: схема электрооборудования
Вот все схемы электрооборудования ВАЗ Самара 1
+ системы управления двигателем. (инжекторные схемы)
Схемы отличаются монтажным блоком, панелью. Схемы инжектора отличаются микропроцессором.
Схемы не очень хорошего качества, но лучше чем ничего
стандарт , панель 2108 блок 17.3722 год 1988-1999
люкс , панель 2108 блок 17.3722 год 1988-1998
ВАЗ2108 с блоком 2114-3722010-60 выпск с 1998
СУД контроллер М 1.5.4
СУД контроллер М 1.5.4N, январь 5.1
СУД контроллер МP 7.0 (Евро-2)
СХЕМА ВАЗ-2108
СХЕМА ВАЗ-2108
Большая часть цепей питания электрооборудования автомобиля ваз 2108, ваз 2109, ваз 21099 защищена предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, зажигания, пуска двигателя и генератора. Электродвигатели очистителей ветрового стекла, окна двери задка и фар, защищены автоматическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой. Мощные потребители подключены через реле.
Схема электрооборудования ВАЗ-2108 и ВАЗ-2109:
1) Блок — фара; 2) Моторедуктор очистителя фар; 3) Датчик температуры; 4) Выключатель подкапотной лампы; 5) Звуковой сигнал; 6) Выключатель света заднего хода; 7) Электродвигатель вентилятора; 8) Датчик электродвигателя вентилятора; 9) Клапан омывателя фар; 10) Генератор ваз-2109; 11) Клапан омывателя заднего стекла; 12) Клапан омывателя ветрового стекла; 13) Электродвигатель омывателя стекол; 14) Лампа подкапотная; 15) Свечи зажигания; 16) Штепсельная розетка переносной лампы; 17) Датчик контрольной лампы давления масла; 18) Датчик-распределитель зажигания; 19) Электромагнитный клапан карбюратора; 20) Концевой выключательв карбюраторе; 21) Коммутатор; 22) Катушка зажигания; 23) Колодка диагностики; 24) Датчик в.м.т. 25) Аккумуляторная батарея; 26) Датчик уровня тормозной жидкости; 27) Стартер; 28) Блок управления клапаном карбюратора; 29) Реле дополнительное включения стартера ваз-2109; 30) Моторедуктор очистителя ветрового стекла; 31) Лампа на табло подсветки управления отпителем; 32) Электродвигатель вентилятора отопителя; 33) Дополнительный резистор; 34) Переключатель электродвигателя отопителя; 35) Прикуриватель; 36) Лампа освещения бордочка; 37) Монтажный блок ваз-2109; 38) Комбинация приборов; 39) Выключатель стоп-сигналов; 41) Выключатель контрольной лампы стояночного тормоза; 42) Выключатель контрольной лампы воздушной заслонки в карбюраторе; 43) Выключатель освещения приборов; 44) Выключатель наружного освещения; 45) Выключатель аварийной сигнализации; 46) Выключатель заднего противотуманного света; 47) Выключатель обогрева заднего стекла; 48) Боковые указатели поворота; 49) Выключатели плафона в стойках передних дверей; 50) Выключатели плафона в стойках задних дверей; 51) Плафон освещения салона; 52) Выключатель зажигания; 53) Переключатель стеклоочистителей и смывателей; 54) Выключатель звукового сигнала; 55) Переключатель указателей поворота, стояночного света и света фар; 56) Фонари задние; 57) Датчик указателя уровня топлива; 58) Элемент обогрева заднего стекла; 59) Фонари освещения номерного знака ваз-2109; 60) Моторедуктор очистителя заднего стекла.
По всем вопросам о ремонте обращайтесь на ФОРУМ
Схемы других автомобилей.
ФОРУМ ПО РЕМОНТУ АВТОЭЛЕКТРОНИКИ
Выключатель наружного освещения 2108, 2109, 21099

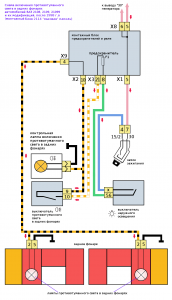

Выключатель наружного освещения в электрооборудовании автомобилей ВАЗ 2108. 21081, 21083, 2109, 21091, 21093, 21099 выключает и включает габаритные огни, фонари освещения заднего номерного знака, подкапотную лампу, ближний свет фар, через него подается напряжение на выключатель противотуманных ламп в задних фонарях . Он установлен в панели приборов.
Положения клавиши выключателя наружного освещения
Исходное положение — «0» (цепи обесточены).

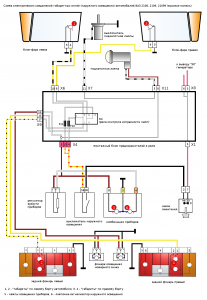

Положение — «1» (запитаны цепи габаритов в передних блок-фарах и задних фонарях, подкапотная лампа, фонари освещения заднего номерного знака, лампы противотуманного света в задних фонарях). Загорается контрольная лампа-сигнализатор включения наружного освещения на панели приборов.

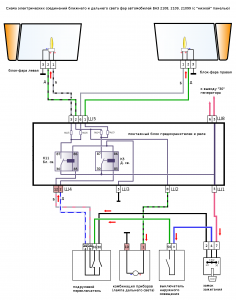

Положение — «2» (ближний свет фар).

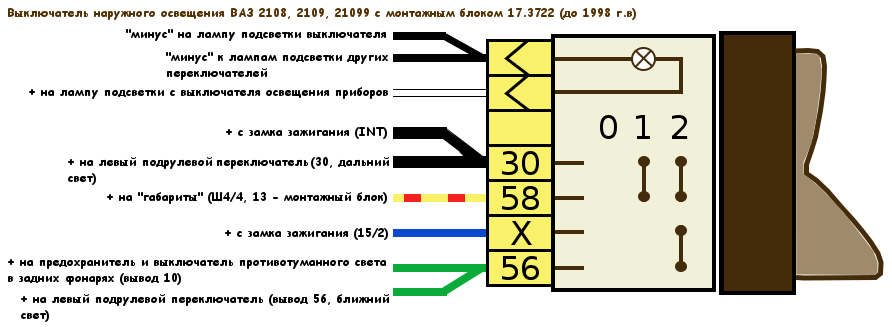

Соединения переключателя наружного освещения схема №1 (автомобили ВАЗ 2108, 2109, 21099 до 1998 г.в. с монтажным блоком 17.3722)

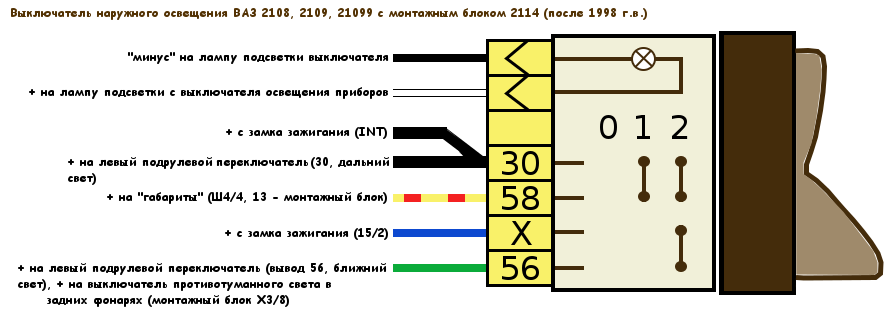

Соединения переключателя наружного освещения схема №2 (автомобили ВАЗ 2108, 2109, 21099 после 1998 г.в. с монтажным блоком 2114)
Примечания и дополнения
— Выключатель наружного освещения ВАЗ 2108, 2109, 21099 находится всегда под напряжением, даже при положении ключа в замке зажигания «О» — «стоянка». Поэтому после остановки двигателя необходимо возвращать его клавишу в положение «0» — исходное положение, чтобы не разрядить АКБ включенными габаритами или ближним светом.

— На клавише выключателя имеется лампа подсветки, которая загорается после поворота ключа в замке зажигания в положение «I» — «старт».
— Помимо перечисленных выше контактов переключателя наружного освещения, в нем установлены еще несколько, предназначенных для цепей включения габаритов отдельно с правой и левой сторон автомобиля (для ВАЗ 2108, 2109 первых годов выпуска).

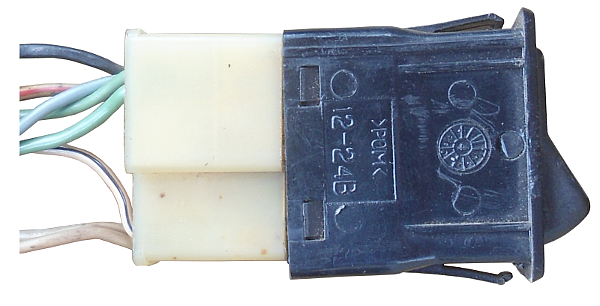

— Маркировка выключателя наружного освещения 581.3710.

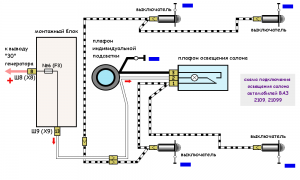

— Помимо перечисленных выше цепей выключатель наружного освещения подает напряжение в цепь внутреннего освещения салона автомобиля.
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099
