Промывка инжектора Ford Focus (Форд Фокус) 2. Чистка форсунок своими руками.

Форд Фокус второго поколения выпускался с 2004-го по 2011-й и комплектовался дизельными и бензиновыми моторами объемом от 1,4 до 2,5 л. В российских условиях больше всего проблем доставляют форсунки дизельных версий Duratorq.

Засорение и неисправности форсунок проявляются рядом характерных признаков:

• Проблемы с пуском мотора на холодную.
• Перепады в функционировании двигателя.
• Падение мощности, ухудшение динамики.
• Повышенный расход в разных режимах эксплуатации.
• Утечки.

Промывка инжектора Форд Фокус 2 должна проводиться с применением специализированной автохимии RVS-Master: Injection Pump Dp3 (для дизельных версий) и Injector Cleans Ic (для бензиновых версий).

Состав Ic благотворно влияет на состояние топливного насоса: очищает рабочие поверхности от грязи, очагов коррозии, формирует защитный слой металлокерамики. Попадая внутрь форсунок, он восстанавливает факел распыла. Благодаря этому нормализуется пуск, снижается расход, стабилизируется холостой ход и динамика разгона. Если вас не устраивает расход, тогда вместе с профилактической чисткой форсунок с помощью Ic рекомендуем заменить топливный и воздушный фильтры, а при пробегах свыше 200 000 км – кислородный датчик. По отзывам автовладельцев, все это в комплексе помогает снизить расход на 2-3 л/100 км. Причем состав Injector Cleans Ic для промывки форсунок устраняет провалы в момент разгона, делая его более плавным.

Чтобы защитить топливную систему от повторного загрязнения, добиться полного сгорания топлива, рекомендуем дополнительно использовать FuelEXx Gazoline. Присадка минимизирует количество нагара, улучшает динамику, повышает мощность и моторесурс, снижает расход. Все это доказано на примере реальных тестирований.

Чистка форсунок дизельного Форд Фокус 2 своими руками

На Форд Фокус второго поколения устанавливались дизельные двигатели 1,6, 1,8 и 2,0 TDCi. Системы впрыска работают под гораздо большим давлением, чем аналоги в бензиновых версиях. Дизтопливо подает распределительный одноплунжерный насос, который управляется с помощью ЭБУ.

При загрязнении высокоточных форсунок повышается дымность, машина начинает подергиваться в момент разгона, увеличивается расход, падает мощность. Изредка появляется жесткий шум сгорания. В таких случаях возможна чистка форсунок Форд Фокус 2 с помощью RVS-Master Injection Pump Dp3. Состав воздействует на насос и форсунки, снимает с рабочих поверхностей высокотемпературные отложения, смолы, восстанавливает плунжерные пары насоса и распылители форсунок, повышает КПД инжекторов. Важно, что в составе промывки Injection Pump Dp3 нет крупных абразивных частиц, которые могут забить зазоры. Среди других положительных эффектов обработки упрощенный пуск на холодную и снижение расхода топлива.

Как промывать инжектор Форд Фокус 2?

На чтение 4 мин.

На смену карбюраторным системам подачи топлива пришли инжекторы. Главным отличием нового поколения стало то, что горючее не всасывается, а под давлением впрыскивается в систему. Давление до необходимого уровня нагнетается электронасосом, а за уровнем следит датчик, передавая их в блок управления. Эти данные обрабатываются компьютером в комплексе с температурой двигателя и окружающей среды. Результатом обработки становится оптимальное соотношения воздуха и топлива для работы двигателя. Такой принцип делает инжектор более экономным, чем карбюратор. Кроме того, инжекторные двигатели меньше загрязняют окружающую среду, чем их старшие «собратья».

Инжектор представляет собой специальную форсунку, предназначенную для распыления жидкости или газа в двигателе. В более широком смысле инжектором называют систему впрыска горючего под давлением.

Диагностика форсунок

В случае проявления каких-либо неполадок или проблем стоит неотлагательно проводить диагностику инжектора, при которой выявляются неисправности системы.

Комплексную проверку можно провести с помощью бортового компьютера. Кроме того, проверяется исправность клапанов, прокладки ГБЦ, регулятора давления и топливного насоса Форд Фокус 2. Проблемы могут также вызываться слабым напряжением аккумуляторной батареи, отсутствием искры и сбоями системы управления полярности.

Косвенным образом о неисправностях инжектора на Форде Фокус свидетельствуют:

• слабая тяга автомобиля;
• запах несгоревшего топлива в выхлопных газах;
• затрудненный запуск мотора;
• неустойчивая работа на холостых оборотах и в переходных режимах;
• плохая динамика разгона;
• резкое нажатие педали газа вызывает провалы;
• потеря мощности;
• повышенный расход горючего;
• хлопки в системе выхлопа;
• детонация при наборе скорости;
• пропускается воспламенение;
• повышение токсичности выхлопа;
• быстро приходят в негодность свечи, каталитический нейтрализатор и кислородный датчик.

Особенно ярко проявляется загрязнение форсунок при низкой температуре воздуха, так как уменьшается испаряемость топлива. В это период неисправности в инжекторной системе ярко проявляются проблемами с пуском холодного двигателя. Очевидными симптомами неполадки системы являются грязевые отложения, которые можно выявить лишь при вскрытии.

Рекомендации по промывке форсунок

Нельзя недооценивать нагар на форсунке. Даже сверхтонкий шлаковый слой в 5 мкм может изменять пропускную способность до 25%.

Главной причиной загрязнения форсунок специалисты называют очень низкое качество отечественного топлива. Поэтому постоянных загрязнений никак не избежать. Специалисты рекомендуют периодически производить чистку грязевых отложений и производить промывку инжектора вашего Форда Фокус 2. С учетом загрязненности бензина, рекомендуется производить чистку каждые 20-40 тысяч километров пробега.

Если вовремя не провести чистку инжектора, то симптомы усилятся, а двигатель начнет глохнуть и работать с перебоями.

Виды чистки

Промывка форсунок на Форде Фокус 2 бывает двух основных видов:

Химическая

Проводится путем подключения к инжекторной системе специальной установки. Очищающая низкооктановая смесь подается под высоким давлением (около 5 атмосфер). Она предназначена промывать сами форсунки, а также камеры сгорания, клапана, рампа.

Есть как сторонники, так и противники данного метода промывать. Двигатель авто при промывке около 40 мнут должен работать на заливаемой низкооктановой смеси. Двигатель может работать с перебоями, детонировать и троить. Некоторые эксперты уверены, что при этом все внутренние детали мотора подвергаются сильному воздействию жидкости, которая способствует их интенсивному износу. То есть, параллельно с промывкой происходит, по мнению специалистов, значительное ухудшение состояния деталей двигателя. Кроме того, после чистки придется заменить масло, а также масляный фильтр, так как низкооктановое средство попадает и туда. К сожалению, на автосервисах часто замалчивают данную деталь. Еще одним нюансом называют необходимость замены свечей, так как после длительной работы на чистящей жидкости они могут прийти в негодность.

Еще, кстати, одним минусом такого способа выступает то, что система не может побороть сильные загрязнения.

Ультразвуковая

Такая производится в специальном резервуаре с суспензией. Чистка производится под действием ультразвука, производимого специальной установкой. Способ отлично подходит даже для сложных загрязнений форсунок.

Очевидно, что для проведения ультразвуковой чистки форсунки должны сниматься. Но, кроме этого, противники метода считают, что ультразвук способен разрушать внутренние части инжектора.

Минусами его называют:

• чистка касается только форсунок, а остальные элементы топливной системы остаются загрязненными;
• дороговизну процедуры.

Таким образом, каждый из представленных способов имеет как сторонников, так и противников. Однако, стоит отметить, что на самом деле промывать инжектор нужно не так уж часто, чтобы нанести процедурой необратимые разрушения деталям. В общем, прямой связи между промывкой и выходом из строя инжекторов пока зафиксировано не было, споры, как правило, ведутся на теоретическом уровне.

Факт необходимости замены свечей и масла можно преобразовать из минуса в плюс – стоит просто подгадать чистку инжектора к плановому техобслуживанию с заменой.

А если вы переживаете за свой Форд Фокус 2, то следуйте рекомендациям, которые помогут дольше сохранить инжектор в чистоте:

• найти автозаправку с более-менее нормальным качеством бензина;
• использовать специальные очистительные добавки в топливо, которые осуществляют постепенную периодическую чистку системы естественным образом.

Так, чистка инжектора вам может, вообще, никогда не понадобиться.

Промывка инжектора на ФФ2 (с. 6)

ДИАГНОСТИРУЕМ И ЧИСТИМ ФОРСУНКИ.

Характеристики двигателя и автомобиля в целом не могут быть реализованы без чистых форсунок. Что происходит с форсунками при работе двигателя, как поддерживать их в чистом состоянии и как их очистить, если они засорились — об этом и пойдет речь в настоящей статье, которая в равной мере адресована тем кто ездит на современном автомобиле и тем кто их обслуживает.

Сначала коротко о предмете разговора. Рассматриваться будут электромагнитные форсунки (инжекторы) бензиновых двигателей, которые применяются в распределенных (многоточечных) системах впрыска топлива современных автомобилей. Форсунки (инжекторы) одноточечных (центральных) систем впрыска топлива рассматриваться не будут, т. к. они в силу своих конструктивных особенностей «болеют» реже, хотя многие рассматриваемые вопросы в полной мере будут справедливы и для них.

В системе впрыска форсунки являются основным исполнительным устройством, которое выдает определенную дозу топлива (в зависимости от сигналов с контроллера управления двигателем) и распыляет его на мелкие частицы вблизи впускного клапана каждого цилиндра двигателя. Не вдаваясь в конструктивные особенности форсунок и принцип их работы, отметим три основных параметра, которые очень важны в реальных условиях эксплуатации: производительность форсунки (пропускная способность в открытом состоянии при рабочем давлении в см3/мин), факел распыления, характеризующийся углом распыления в градусах и дисперсностью частиц топлива, герметичность сопряжения седло — клапан. Установлено, что когда топливо распыляется на частицы диаметром менее 15мкм, то его смешивание с воздухом происходит на молекулярном уровне, топливо — воздушная смесь получается однородной и наиболее полно сгорает в цилиндрах двигателя, обеспечивая ему максимальную мощность и крутящий момент.

Что же происходит с форсунками при работе двигателя, какие появляются симптомы при грязных (закоксованных) форсунках, как поддерживать их в чистом состоянии, как оценить их состояние не вынимая из двигателя и как очистить их при необходимости — вот те вопросы, которые и будут рассмотрены ниже.

На седлах форсунок и на сопряженных с ними поверхностях запорных клапанов со временем образуются смолистые отложения и запорный клапан не может плотно сесть на седло. В результате форсунка теряет герметичность и после остановки двигателя топливо «капает» во впускной коллектор, где испаряется, что приводит к трудному пуску горячего двигателя. Смолистые отложения уменьшают и проходное сечение сопла форсунки, оно как бы «зарастает» и уменьшается в размерах. В результате уменьшается производительность форсунки и изменяется факел распыления, форсунка уже не делает «туман», а в факеле появляются «струи» топлива, которые плохо смешиваются с воздухом или часто направлены в сторону от впускного клапана. В результате при резком нажатии на педаль дроссельной заслонки появляется «провал» в динамике разгона автомобиля, одновременно возрастает и расход топлива .Объясняется это тем, что лямбда — зонд (датчик кислорода) выдает сигнал в контроллер о «бедной» топливо — воздушной смеси и время открытого состояния форсунок до определенного предела увеличивается, т.е. система лямбда — регулирования как бы пытается скомпенсировать уменьшение производительности форсунок увеличением времени впрыска топлива.

Есть еще одна деталь в форсунке, которая загрязняется смолистыми отложениями, мелкими механическими включениями и «запирается» попавшей в нее водой — это входной фильтр. Он очень маленьких размеров и соответственно с маленькой фильтрующей поверхностью. Маленькие ячейки сетки не пропускают воду и механические загрязнения, которые под давлением бензонасоса прошли через магистральный топливный фильтр. Грязь и вода очень часто «закупоривают» фильтр под самую «крышу» и топливо вообще не проходит через форсунку. Процесс загрязнения входных сеток форсунок идет интенсивно при заправке автомобиля на АЗС, где нет фильтров для отделения воды и механических примесей, при нерегулярной смене магистрального топливного фильтра, чем большее давление развивает бензонасос и чем большую он имеет производительность. В последних двух случаях более интенсивно идет «вымывание» грязи из магистрального топливного фильтра и «заталкивание» ее во входные фильтры форсунок. Вот почему входная сетка форсунки центрального впрыска, имея сравнительно большую фильтрующую поверхность и работающая при сравнительно низком давлении (0,8 — 1,2 кгс/см2) при тех же неблагоприятных условиях засоряется несравнимо реже.

Какие же внешние проявления на автомобиле, с форсунками которого произошли вышеописанные процессы? Это трудный пуск двигателя, особенно с наступлением холодов, когда испаряемость топлива ухудшается, «провал» в динамике разгона, слабая динамика в движении, повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, «гуляние» оборотов холостого хода. Здесь следует отметить, что такие проявления могут быть и по другим причинам. Например, «провал» может быть по причине недостаточного давления в системе впрыска или дефекта в датчике положения дроссельной заслонки, повышенный расход топлива из -за вышедшего из строя лямбда — зонда и многим другим причинам. Поэтому, прежде чем «списать» все эти проявления на форсунки и принять решение о необходимости их чистки и быть уверенным в том, что все будет устранено, нужно провести диагностику всех датчиков и систем, задействованных в управлении двигателем на предмет их исправности.

Из вышеизложенного невольно возникает вопрос — как продержать форсунки в чистом состоянии возможно больший срок до наступления проблем? Первое и самое банальное правило — заправляться нужно там, где есть гарантия, что в бак не попадет грязь и вода. В противном случае сразу придется менять топливный фильтр, чистить сетку бензонасоса и откачивать грязь из бензобака. Если это не сделать своевременно, то через день — другой придется вынимать и форсунки из двигателя для чистки. Если автомобиль с приличным пробегом не применять никаких присадок к топливу для чистки форсунок, которые заливаются в топливный бак. Положительного эффекта от применения не приходилось наблюдать, а отрицательный- очень часто. И причина не в качестве или эффективности таких средств, а в качестве топлива. Дело в том, что отложения, которые «сидят» на стенках бензобака, магистральных трубопроводах, в самом топливном фильтре растворяются под действием этих присадок и «хлопья» этих отложений намертво «закупоривают» входные фильтры форсунок. Форсунки быстрее закоксовываются если автомобиль эксплуатируется только в городском цикле езды да еще и с короткими «перебежками» и многократным остыванием двигателя. В таких случаях периодически нужно выезжать на загородную трасу и проехать несколько десятков километров на большой скорости. Форсунки не сохраняют своих характеристик, когда автомобиль длительное время (более полугода) не эксплуатируется. В таких случаях если и удается запустить двигатель, то ездить практически невозможно. Если автомобиль с питанием «газ-бензин» то пользоваться форсунками нужно не только для запуска двигателя, а нужно хотя бы один раз в неделю ездить на бензине.

Итак, с учетом всего вышеизложенного, можно перейти к вопросу оценки состояния форсунок и принятия решения о их чистке. Как уже было сказано выше, нужно проверить и исключить из дальнейшего рассмотрения все датчики системы задействованные в управлении двигателем, неисправность которых приводит к таким же симптомам как и грязные форсунки. Если в арсенале СТО имеется мотор-тестер, то косвенно состояние форсунок можно определить в процедуре где измеряются пробивные напряжения искровых промежутков свечей зажигания Известно, что величина пробивного напряжения зависит не только от величины компрессии в цилиндрах и зазоров в свечах, но и от состава топливо-воздушной смеси возле электродов свечи в момент пробоя. Если смесь «бедная» то пробивные напряжения будут большими (порядка 10…12кв), и наоборот, при «богатой» смеси будут маленькими (порядка 2…3кв). Если после этого выкрутить свечи и визуально осмотреть состояние керамических изоляторов на центральных электродах свечей, то прямым подтверждением состояния форсунок будет черный изолятор до самого основания где смесь «богатая», «седой» изолятор где смесь «бедная» и светло-коричневый где смесь нормальная. Конечно, полученная таким образом информация не дает ответа какая у форсунок производительность, но чтобы принять решение — чистить, вполне достаточная. Есть еще один способ оценить состояние форсунок с помощью мотор — тестера или осциллографа. Для этого необходимо измерить длительность импульса впрыска на форсунках в режиме холостого хода (при исправном лямбда — зонде на полностью прогретом двигателе).Эта длительность при засоренных форсунках будет в среднем на 20% больше номинального значения. Привести номинальные значения хотя бы на наиболее распространенные автомобили не позволяет размер статьи, поэтому рекомендую набрать статистику самостоятельно.

Теперь о самой процедуре чистки. Прежде всего следует сказать о том ,что существует два способа чистки. Первый — это когда форсунки чистятся на работающем двигателе по так называемой «штатной» схеме. Второй — это когда форсунки извлекаются из двигателя и чистятся отдельно от него. Каждый из этих способов имеет свои достоинства и недостатки. Достоинства первого способа — довольно несложная процедура, небольшие затраты времени и невысокая стоимость работы . Одновременно с форсунками чистятся от смолистых «наростов» и нагара впускные клапаны, камеры сгорания, днища поршней, освобождаются закоксованные кольца и выравнивается компрессия по цилиндрам. Все это вместе способствует более полному наполнению цилиндров свежей топливо — воздушной смесью, уменьшается склонность двигателя к калильному зажиганию, которое губительно для двигателя в режиме больших нагрузок и высоких оборотов коленвала. Недостаток способа — нет объективных данных о производительности форсунок, факеле распыления и о чистоте форсунок можно судить только по лучшей работе двигателя и динамике автомобиля. Достоинства второго способа — есть объективные данные о состоянии форсунок после извлечения их из двигателя и чистить их можно до тех пор, пока не будут получены требуемые параметры. Недостаток способа — часто довольно сложная операция по снятию форсунок т.к. приходится снимать часть навесного оборудования вплоть до впускного коллектора, большие затраты времени и соответственно выше стоимость работ, форсунки ставятся обратно чистыми, а все остальное (клапаны, поршни, кольца, камеры сгорания) остались со смолистыми отложениями и нагаром. В результате полностью не наступает ожидаемый эффект. Поэтому принимать решение каким способом чистить нужно сообразуясь с конкретными условиями возникновения проблемы. Например, если форсунки не чистились 100 тыс. км. пробега и более, или проблемы возникли после очередной заправки ( а замена фильтра ничего не изменила) или после заливки в бак присадок к топливу, то о первом способе нужно сразу забыть. Если форсунки регулярно чистились (примерно через 20 тыс.км.) и есть уверенность в том , что в бак не попадала грязь и вода, нет глубокого «провала» а только неустойчивый холостой ход — то можно рекомендовать первый способ.

Теперь коротко рассмотрим саму процедуру чистки форсунок. Так как существует два способа чистки то и оборудование для этих целей выпускается двух типов. Первый тип — для чистки форсунок на работающем двигателе. Существует довольно большое количество установок различных производителей. Все они близки по конструкции и конечному результату и отличаются только ценой. По принципу действия их можно разделить на два класса. Первый — это когда моющая жидкость к форсункам подается давлением сжатого воздуха (от ручного насоса либо компрессора). Например, на таком принципе работает установка JET CLEAN фирмы LIQUI MOLY (Германия) и применяется моющая жидкость этой же фирмы в виде концентрата емкостью 0,5 л, который перед применением в нужной пропорции разбавляется бензином. На другом принципе — подаче моющей жидкости к форсункам с помощью бензонасоса работает установка фирмы WYNN’S(США), где применяется моющая жидкость этой же фирмы уже готовая к применению емкостью 1л. Процедура чистки (независимо от типа установки) начинается с отключения двух топливопроводов от рамки с форсунками и подключения к ней установки с помощью комплекта переходников и отключению штатного бензонасоса. Далее на установке создается рабочее давление и запускается двигатель. Экспериментально установлено, что лучший эффект наблюдается когда соблюдается следующий технологический цикл: 15мин. двигатель работает в основном на холостом ходу с периодическим резким повышением до 3000…3500об/мин., затем 30 мин. отстаивается и затем вновь работает 15мин. в режиме первого цикла. В среднем на эту процедуру уходит 1,5часа. Второй тип оборудования — для чистки форсунок снятых с двигателя. Здесь также имеется достаточно большое количество установок различных производителей. Они также близки по конструкции и конечному результату, но еще больше отличаются между собой ценой по сравнению с установками первого типа. Все они позволяют измерить производительность форсунок, проверить факел распыления и очистить форсунки с помощью ультразвуковой кавитации в специальной ванночке с моющим раствором. К этому типу относятся установки NA4DFV, ASNU01-SK и ряд других. Процедура чистки (независимо от типа установки) начинается со снятия форсунок с двигателя, измерения производительности, очистки и последующего контрольного замера производительности.

x

Промывка форсунок топливной системы (с. 13)

Alexey250780

цитата:

Масло я б поменял точно, оно даже запах меняет после вышеупомянутых субстанций.

Можно промыть привязав данную операцию к очередной замене масла. Хотя сколько раз мыл и без замены никакого вредного последствия не наблюдалось.

цитата:

о снятием рампы есть возможность промыть саму рампу и заменить/почистить фильтрики на форсах, тогда как безразборный метод этого сделать не позволит

Вот тут согласен полностью, только чаще приходится менять и форсунки, если химия не помогает. Это единственный плюс промывки со снятием. У промывки химией есть 3 неоспоримых преимущества.
1. Смывается нагар с впускных клапанов, существенно улучшая процесс испарения бензина и наполнения цилиндров. Заметно как авто начинает лучше работать ха ХХ, улучшается тяга на низах, а так же улучшается холодный запуск двигателя.
2. Так как в наших машинах используется принцип «мокрого коллектора», химия так же смывает отложения со стен коллектора.
3. В процессе обработки происходит раскоксовка поршневых колец, поднимая компрессию. Это даёт улучшение динамики и топливную экономичность.

цитата:

хотя и тот и другой метод никакого волшебства не привнесли

По моим наблюдениям промывка не приносит существенных изменений только в трёх случаях.
1. Автомобиль эксплуатируется на качественном топливе и топливная система находится в отличном или хорошем состоянии.
2. Полная противоположности пункту №1. Система подачи топлива и/или система впуска настолько сильно загрязнены, что требуется более тщательное вмешательство.
3. Неисправность не связана с загрязнением, а имеются другие факторы (неисправности, сильный износ и т.д.).
В любом случае с начала мою химией, а уж потом в зависимости от результата принимаю решение о снятии форсунок.
Каждый сам решает, что ему проще и как на ЕГО взгляд лучше, для этого и существует данная тема.
Но говорить, что промывка со снятием лучше чем промывка жижей не правильно.

Промывка инжектора на ФФ2 (с. 22)

Ну вот наконец-то. Долго я мучился вопросом о диагностике форсунок без снятия. И вообще вопросом о необходимости промывки. Можно ставить точку. Это не эффект плацебо.

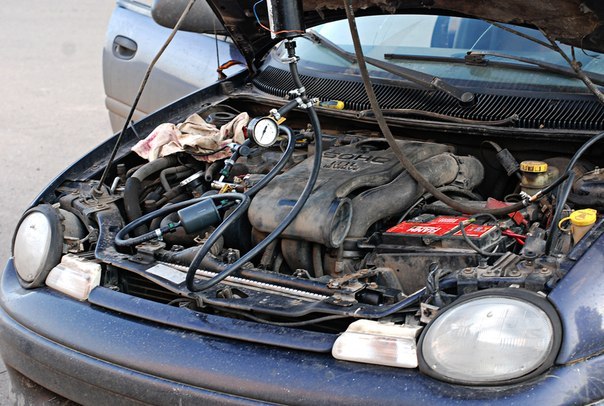

Подвернулась товарисчу машина с наглядной иллюстрацией )))
Крайслер, лохматого 1998 года.
Решили с друганом помыть
Теперь немного про методику дагностики, ну о результатах.

Эта методика основана на оценке пульсаций давления в топливной системе при работе форсунок. В топливной рампе, в процессе работы, поддерживается постоянное давление. Однако, при открытии форсунки давление в системе скачкообразно падает, затем плавно восстанавливается. Следовательно, существует зависимость: чем больше скачек при сбросе топлива – тем больше расход топлива через форсунку. Логично сделать вывод, что сравнивая пульсации давления с разных форсунок, можно оценить их состояние. Отследить эти пульсации манометром не представляется возможным из-за его инерционности.

Изменение давления можно отследить по деформации патрубков. Спец. датчик устанавливается на топливоподводящий патрубок и регистрирует его деформацию.

http://media.ffclub.ru/up133923_Z899_2Oy3KU.jpg

> cs413428.vk.me
Данные в режиме реального времени отображаются на экране ноутбука.

http://media.ffclub.ru/up133923_qAyPrcOdSJQ.jpg

> cs413428.vk.me
Вот результаты До и После.

http://media.ffclub.ru/up133923_m8kapm3fNDA.jpg

> cs413428.vk.me
А вот эти же графики, наложенные друг на друга

http://media.ffclub.ru/up133923_m4MYviYhRo8.jpg

> cs413428.vk.me
На фото виден разброс скачков давления до промывки. Чем больше скачок, тем больше форсунка льёт. Особенно выделяюся 2 и 3 форсунки. Они забиты, и льют меньше чем 1 и 4. После промывки разброса не наблюдаеся. 2 и 3 форсунки очистились, и теперь льют одинаково по сравнению с остальными. Цель достигнута ))) Я думаю по картинкам всё понятно.
