Предохранитель бензонасоса Форд Фокус 2: где находится реле

Стандартный предохранитель бензонасоса Ford Focus 2 спроектирован в спарке с соответствующим реле. Подобная компоновка обеспечивает полную защиту важного агрегата от перегрузок или короткого замыкания.

Содержание

  • 1 Бензонасос Focus 1
    • 1.1 Предохранители американца и европейца
    • 1.2 Реле бензонасоса: где стоит
  • 2 Бензонасос Focus 2
    • 2.1 Предохранитель топливного насоса
    • 2.2 Реле
    • 2.3 Аварийное реле: где находится
  • 3 Как проверить
  • 4 Инструкция по снятию и замене
  • 5 Меры безопасности при замене
  • 6 Итог

Принцип действия узлов заключается в следующем.

  1. Пользователь проворачивает ключ в замке зажигания.
  2. Блок управления подает питание на цепь контроля прибора.
  3. Через предохранитель замыкается управляющей контакт релейного выключателя и питание подается на топливный насос.

Последовательность действий актуальна для моделей дорестайлинговых и после него.


Бензонасос Focus 1

На самой распространенной модификации автомобиля с мотором 1,6 литра предохранительный элемент устанавливается на позиции №12 салонного блока. Вставка подает напряжение на реле силовой магистрали, и оно проходит на обмотки электромотора устройства.

Предохранители американца и европейца

В большинстве модификаций машины расположение плавких вставок не меняется.

Реле бензонасоса: где стоит

Бензонасос Focus 2

Второе поколение автомобиля отличается по конструкции от предшественника. В зависимости от года выпуска расположение установки вставок может значительно отличаться. В версии рестайлинг место деталей одно, первые модификации имеют совершенно другой номер. Следовательно, артикул также отличается.

Предохранитель топливного насоса

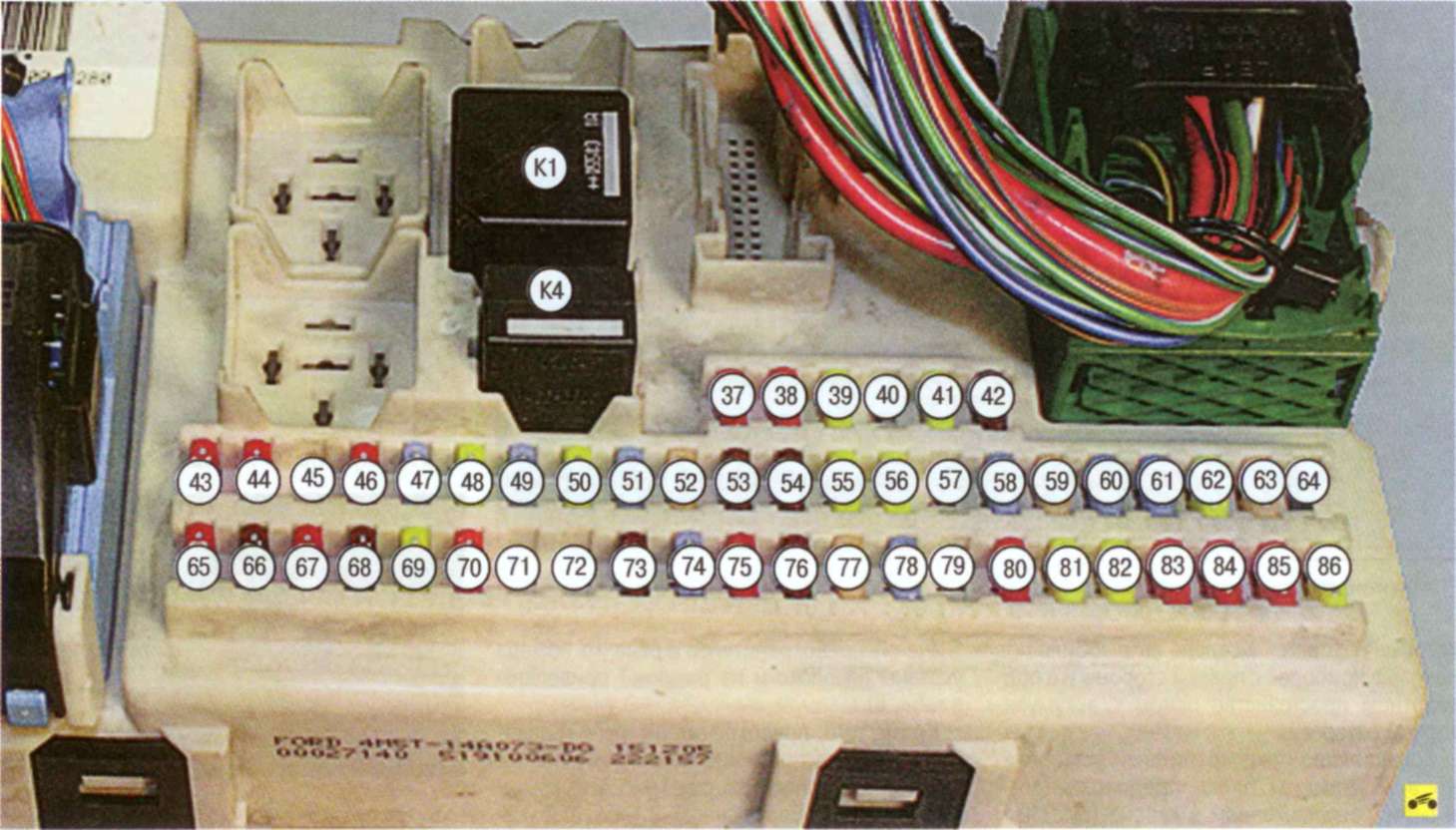

На фото выше представлен блок версии 2007 года, 2008 и последующих, после рестайлинга. Здесь вставка бензонасоса ФФ 2 расположен под номером 111 и имеет стандартный цвет.

В первом поколении машины за агрегат отвечает вставка F51.

Реле

Выключатели силовой магистрали устанавливаются под номерами К4 и R19 для изначальной и рестайлинговой версии машины.

Аварийное реле: где находится

В зависимости от года выпуска, дорестайл или после него расположение может значительно отличаться. Самым частой областью установки является ниша под пластиковой накладкой порога с водительской стороны.

Как проверить

Для проверки реле потребуется выполнить процедуру.

  1. Найти в автомобиле необходимый элемент и отключить контактную группу.
  2. К управляющей паре следует подключить напряжение 12 Вольт, после чего реле щелкнет. Если его нет, элемент неисправен.

Инструкция по снятию и замене

Чтобы заменить предохранитель на ФФ2 достаточно выполнить процедуру.

  1. Открыть крышку блока.
  2. Найти внутри требуемый элемент и вынуть его. В случае с предохранителем используются специальные щипцы или пинцет. Если дело касается релюшки следует просто вынуть деталь с посадочного места.
  3. Установка нового элемента выполняется в обратной последовательности.

Меры безопасности при замене

Чтобы безопасно выполнить работу и избежать травм следует соблюдать определенные правила.

  1. Перед началом работ снимать клеммы с аккумуляторной батареи.
  2. При работе обязательно фиксировать машину в устойчивом положении.

Итог

Элементы Фокуса расположены в удобных местах и достаточно продуманы конструктивно. Детали обладают повышенной надежностью и долговечностью.

Оставить отзыв



Реле бензонасоса форд фокус 2 • Автомобильный портал

Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.

Где находится блок предохранителей и реле Ford Focus 2.

Один блок: под крышкой капота. (циферка 8)

для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.

На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.

для увеличения изображения нажмите на нем.

Расшифровка реле и предохранителей Ford Focus 2 под капотом

Что предохраняет — назначение

Электрический двигатель вентилятора системы охлаждения

Усилитель руля (где находится предохранитель на электро гур на форд фокус 2)

Монтажный блок реле и предохранителей в салоне

Монтажный блок реле и предохранителей в салоне

Кондиционер с ручным или автоматическим управлением

Насос гидравлического блока АБС

Клапаны гидравлического блока АБС

Контакты и обмотка главного реле

Электрический двигатель вентилятора отопителя (предохранитель печки)

Силовая цепь реле зажигания

Обогрев ветрового стекла — правый элемент

Реле вентилятора системы охлаждения

Левый элемент обогрева ветрового стекла

Блок управления системы АБС

Блок управления усилителем рулевого управления

Насос омывателя фар

Обмотка реле обогрева ветрового стекла

Автоматическая коробка передач

Муфта компрессора кондиционера

Система раздельного климат-контроля

Блок управления двигателем, блок управления автоматической коробкой передач

Система зарядки аккумуляторной батареи

Блок управления автоматической коробкой передач, датчик положения селектора

Подогрев датчиков концентрации кислорода

Форсунки, катушка зажигания

Система управления двигателем

Блок управления двигателем

R1 (для некоторых моделей)

Реле включения запрещения запуска

Реле звукового сигнала

R3 (для некоторых моделей)

Реле фонарей заднего хода

R4 (не используется)

R5 (для некоторых моделей)

Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей

Реле нагревателя топлива — дизель

Реле обогревателя ветрового стекла

Реле омывателя фар

Реле вентилятора отопителя

Реле компрессора кондиционера

R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель

Реле вентилятора системы охлаждения. Электрический двигатель вентилятора

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).

Расположен под вещевым ящиком.

Для доступа к предохранителям (дорейсталинг) потяните вниз два фиксатора и снимите защитный кожух.

затем поверните фиксатор и опустите салонный блок предохранителей вниз.

Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)

для увеличения изображения нажмите на нем.

Расшифровка предохранителей в салоне Ford Focus 2 до 2007 года

Где находится реле топливного насоса Форд Фокус 2007 года выпуска?

Реле топливного насоса Ford Focus 2007 года находится в моем блоке предохранителей или где-то еще? Я не знаю, где найти эту часть моей машины, но думаю, что ее нужно отремонтировать или заменить.

Лиз Дженсон · Обновлено

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Релейный топливный насос Ford Focus 2007 года находится внутри перчаточного ящика . Чтобы получить к нему доступ, вам нужно снять небольшую крышку в верхней левой части перчаточного ящика. Внутри вы должны найти блок предохранителей вашего автомобиля.

Реле топливного насоса находится с правой стороны блока предохранителей, но вам может быть трудно определить правильный предохранитель без руководства пользователя , в котором есть схемы с подробным описанием расположения каждого предохранителя. Это гарантирует, что вы проверяете правильный предохранитель.

После того, как вы позаботились о реле топливного насоса, обратите внимание на варианты страхования автомобиля Ford. Переплатить за автострахование легко, но с приложением Jerry сэкономить еще проще!

Воспользуйтесь Jerr​y, чтобы за считанные минуты просмотреть список выгодных предложений и сэкономить в среднем 800 долларов США в год на страховании автомобиля!

БОЛЬШЕ : Как заменить жидкость гидроусилителя руля в Ford Focus 2007 года

Запчасти FordCar

Посмотреть полный ответ наш контент исследуется независимо , написано и проверено нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.

Просмотреть больше контента

Ресурсы по ремонту автомобилей
    Страхование вашего автомобиля

    • Стоимость страхования Mazda Mpv Wagon

    • P Стоимость страховки ontiac Vibe Gt

    • Стоимость страховки Saturn Sl

    • Mazda Стоимость страховки Millenia

    • Jeep Wrangler / Tj Unlimited Rubicon Стоимость страховки

    Страховка в вашем штате
      Страховка в вашем городе

      • Страхование автомобилей Arroyo Grande

      • Страхование автомобилей Enfield

      • Страхование автомобилей Reagan

      • Страхование автомобилей Deer Park

      • Wellsburg Car Insurance

      Что спрашивают другие
      Насколько надежен джип вранглер?

      Я уже давно присматриваюсь к Jeep Wrangler Sahara. Мне нравится тщательно исследовать транспортные средства перед тем, как их купить, и по мере того, как я больше копаюсь в Wrangler, я не так в этом уверен. Получает ли Jeep Wrangler хорошие рейтинги надежности?

      Андреа Барретт

      Как далеко Вермонт от Нью-Йорка ехать?

      Я живу на Манхэттене, но хочу поехать в Вермонт покататься на лыжах. Я никогда раньше не путешествовал, поэтому не знаю, насколько это далеко. На каком расстоянии Вермонт от Нью-Йорка?

      Эрик Шад

      Как оставить машину работающей в GTA 5?

      Я постоянно сталкиваюсь с проблемами, когда меня достают копы, потому что моя машина не заводится, когда я в нее вхожу. Есть ли способ сохранить вашу машину в GTA 5? 9Просмотреть все вопросы 0037

      Дополнительное страховое покрытие Allstate по прощению несчастных случаев отменяет типичную надбавку к вашему страховому взносу. после вашей первой аварии по вине.

      Matt Terzi

      Как на самом деле работает прощение несчастных случаев фермерами

      Не каждый клиент Farmers имеет право на прощение несчастных случаев, а те, кто это делает, все равно должны платить за эту льготу.

      Кэтрин Курличек

      Как на самом деле работает система прощения несчастных случаев

      Путешественники предлагают прощение несчастных случаев и незначительных нарушений в рамках своего дополнительного ответа возможный план водителя.

      Мэри Кэхилл

      Поиск по темам

      Программа недорогого автострахования (CLCA)

      Знаменитости

      Требования о возмещении ущерба

      Режимы вождения

      Maserati

      Всего активов

      Страхование

      9000 2 Mustang

      водительские права

      Водители с ограниченными возможностями

      Кредитный рейтинг

      Алабама

      U-Haul

      Car Technology

      McLaren

      Претензии по автострахованию

      MedPay

      Платежи по автокредитам

      Hyper Cars

      Советы по вождению

      Safeco

      Аварийные тормоза

      Утрата возможности использования

      Никаких длинных форм

      Никакого спама или нежелательных телефонных звонков

      Цитаты ведущих страховых компаний

      Найдите страховые сбережения — это 100% бесплатно

      Автострахование по марке

      Toyota

      Hyundai

      Mercedes-Benz

      Subaru

      Chevrolet

      Mitsubishi

      Автострахование по штату

      топливный насос не заправляется | Форум фанатиков Фокус

      JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

      Привет всем, я живу в Южной Африке. У меня форд фокус мк2 1.6. машина не заводится, проверил все предохранители и реле. горячий провод топливного насоса имеет только 0,026 В при проверке цифровым мультиметром, а предохранитель и выключатель топливного насоса имеют 12 В. Сделал диагностику, кодов ошибок ноль. даже если я сниму горячий провод топливного насоса с насоса, я все равно получу 0,026 В.

      Ответить

      Сохранить

      Нравится

      1 — 14 из 14 сообщений

      Возможно датчик давления в топливной рампе. Какие коды регистрируются?

      Ответить

      Сохранить

      Нравится

      Cobrajet67 сказал:

      Возможно датчик давления в топливной рампе. Какие коды регистрируются?

      Нажмите, чтобы развернуть…

      D900 E510 из самотестирования на кластере

      Ответить

      Сохранить

      Нравится

      сиза сказал:

      D900 E510 из самотестирования на кластере

      Нажмите, чтобы развернуть. ..

      Используйте настоящий сканер кода, режим самопроверки не даст вам нужных данных.

      Когда вы измеряете напряжение? Во время включения, когда он нормально заправляется или проворачивается? FPDM управляет переменным напряжением, подаваемым на насос, посредством сигнала от ECU.

      Увидеть меньше Узнать больше

      Ответить

      Сохранить

      Нравится

      тепло сказал:

      Используйте настоящий сканер кода, режим самотестирования не даст вам нужных данных.

      Когда вы измеряете напряжение? Во время включения, когда он нормально заправляется или проворачивается? FPDM управляет переменным напряжением, подаваемым на насос, посредством сигнала от ECU.

      Нажмите, чтобы развернуть…

      Обычно я поворачиваю ключ в положение «включено», когда он нормально заправляется без запуска двигателя

      Увидеть меньше Узнать больше

      Ответить

      Сохранить

      Нравится

      Я также использую адаптер Bluetooth на порту obd2 и моем мобильном телефоне. Так же есть где FPDM и FRPS на 2008 фокус

      Ответить

      Сохранить

      Нравится

      сиза сказал:

      Я также использую адаптер Bluetooth на порту obd2 и моем мобильном телефоне. А также где находится FPDM и FRPS на фокусе 2008 года

      Нажмите, чтобы развернуть…

      FPDM будет под задним сиденьем, FRPS где-то на топливной рейке. К сожалению, у нас нет вашей модели/двигателя в США, где 90% участников этого сайта, поэтому наша помощь будет ограничена.

      Увидеть меньше Узнать больше

      Ответить

      Сохранить

      Нравится

      Если дизель вопрос еще сложнее………

      Ответить

      Сохранить

      Нравится

      тепло сказал:

      FPDM будет под задним сиденьем, FRPS где-то на топливной рейке. К сожалению, у нас нет вашей модели/двигателя в США, где проживает 90% участников этого сайта, поэтому наша помощь будет ограничена.

      Нажмите, чтобы развернуть…

      Да, это разные модели. Модели для SA аналогичны моделям для Великобритании. Сегодня постараюсь достать руководство по ремонту

      Увидеть меньше Узнать больше

      Ответить

      Сохранить

      Как и

      Siza, помните, что сигнал ~ 12 В постоянного тока присутствует на топливном насосе только в течение первых 1, 2 или 3 секунд после перевода ключа из положения «Выкл.» в положение «Вкл.» . Это единственный момент, когда вы можете успешно зафиксировать и измерить сигнал 12 В «включите насос» с помощью вольтметра. После начального «нагнетания давления топлива» напряжение на насосе будет варьироваться/изменяться в зависимости от потребности PCM (модуль управления трансмиссией)/FRPS (датчик давления в топливной рампе)/FPDM (модуль привода топливного насоса).

      Кроме того, сигнал от FPDM к насосу (весьма вероятно) является ШИМ-сигналом (с широтно-импульсной модуляцией).

      Чтобы правильно измерить это, вам понадобится базовый набор измерений ШИМ того, что следует ожидать от насоса (при хорошем автомобиле), А ЗАТЕМ мультиметр, который оборудован для измерения сигнала ШИМ. Ваши предыдущие измерения «0,026 В постоянного тока» недействительны из-за того, что сигнал ШИМ ПРОТИВ вашего измерителя. Однако даже обычный измеритель (без ШИМ) может измерять сигнал ШИМ с некоторой неопределенной/искаженной степенью точности. Таким образом, несмотря на ваш мультиметр без ШИМ, измеритель должен показывать что-то выше 0,026 В на этапе «заправки насоса» или потребности, которая возникает в эти первые несколько секунд.

      Я полагаю, что у вас проблема со связью между FRPS и PCM или между FPDM и топливным насосом. Это может быть отказ одной из этих частей (не включая PCM) или неисправность проводки между одной из этих частей. Проводка между PCM и FPDM не подозревается, по крайней мере, пока.

      Ваш FRPS должен иметь/может иметь небольшой вакуумный шланг, который соединяет FRPS с впускным коллектором двигателя. Вы можете найти FRPS и этот шланг? Плохой FRPS иногда будет иметь жидкое топливо внутри этого вакуумного шланга. Топливо внутри этого шланга = FRPS неисправен.

      Если вы можете, пожалуйста, опубликуйте фотографию вашего моторного отсека внутри этой темы. Я (и фанатики фокуса) хотели бы увидеть, как выглядит верхняя часть вашего двигателя… в основном топливная рампа/топливные форсунки/область свечей зажигания.

      Кстати, самопроверка в комбинации приборов и результаты этой проверки здесь почти НИКОГДА не используются. В основном мы используем только результаты сканирования с помощью тестовых наборов ODB2… это включает в себя дешевые адаптеры OBD2 blue-tooth для приложения на вашем телефоне. Какое приложение вы используете? Он называется Torque?

      Желаю удачи. Ваши усилия и измерения, показанные в сообщении № 1, показывают, что у вас есть возможность найти и устранить проблему с топливным насосом. Кроме того, ваш английский очень хорош. Это поможет нам помочь вам.

      Ура!

      Увидеть меньше Узнать больше

      Ответить

      Сохранить

      Нравится

      Еще раз спасибо за информацию. Сегодня я просканировал ECU с помощью Torque lite и получил нулевые коды, а реле топливного насоса интегрировано в центральную распределительную коробку. Но я исключаю неисправность реле, так как выключатель инерции и предохранитель 111 имеют 12 вольт. У моей модели нет FPDM под ковром сзади. Я верю, но не уверен, что это одно целое с топливным насосом. Не вдаваясь в тему вот фотки двигателя

      Увидеть меньше Узнать больше

      Ответить

      Сохранить

      Like

      Хочу поблагодарить всех за полученную техническую информацию. Двигатель бензонасоса отработал свой ресурс. Итак, что я сделал, я пошел в агентство Форд. Они продают блок топливного насоса в целом за 548 долларов. Я пошел в интернет-магазин и получил двигатель топливного насоса за 48 долларов. Собрал все воедино завел двигатель и она бежит как жеребец.
