Предохранители и реле Land Rover Freelander 2 / LR2 (L359; 2006-2014)
Land Rover
Автор redactor3 На чтение 7 мин Просмотров 18.2к. Опубликовано
Содержание
- Расположение блока предохранителей
- Пассажирский отсек
- Моторного отсека
- Багажный отсек
- Схема блока предохранителей
- 2006, 2007, 2008, 2009, 2010, 2011, 2012
- Пассажирский отсек
- Распределение предохранителей в пассажирском салоне (2006-2012)
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2006-2012)
- Багажный отсек
- Распределение предохранителей в багажном отделении (2006-2012)
- 2013, 2014
- Пассажирский отсек
- Распределение предохранителей в пассажирском салоне (2013-2014)
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2013-2014)
- Багажный отсек
- Распределение предохранителей в багажном отделении (2013-2014)

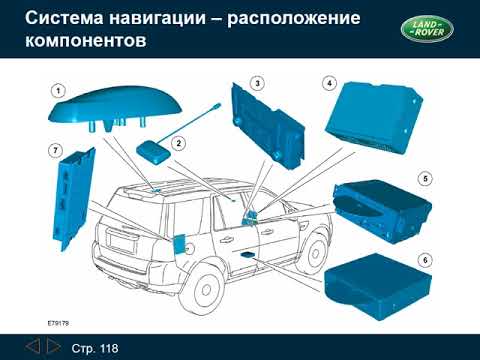

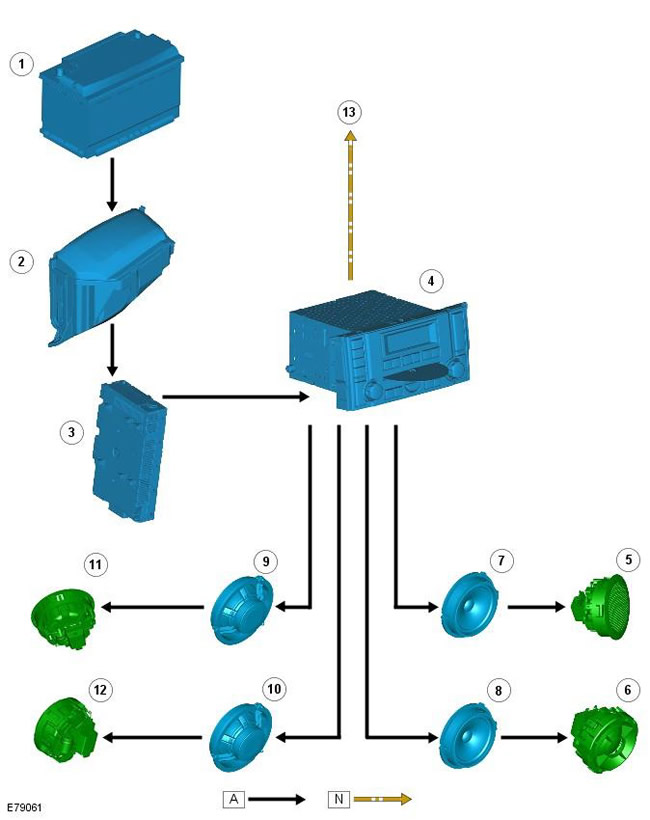

В этой статье мы рассмотрим первое поколение Land Rover Freelander 2 / LR2 (L359), выпускаемое с 2006 по 2015 год. Здесь вы найдете схемы блока предохранителей Land Rover Freelander 2 (LR2) 2006, 2007, 2008, 2009, 2010 2011, 2012, 2013, 2014 и 2015 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей).

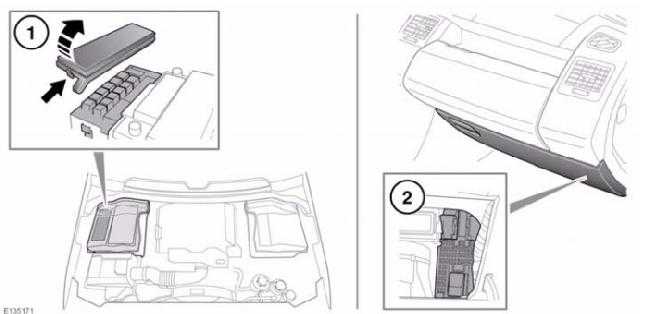

Расположение блока предохранителей

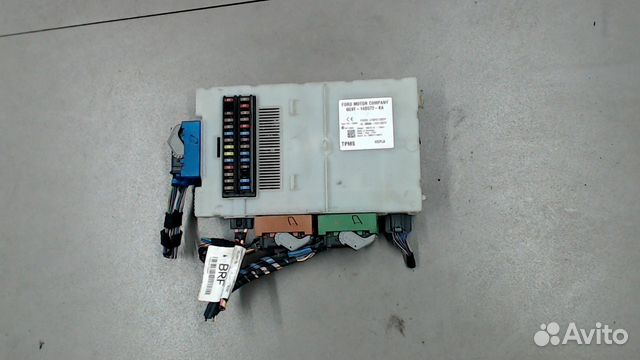

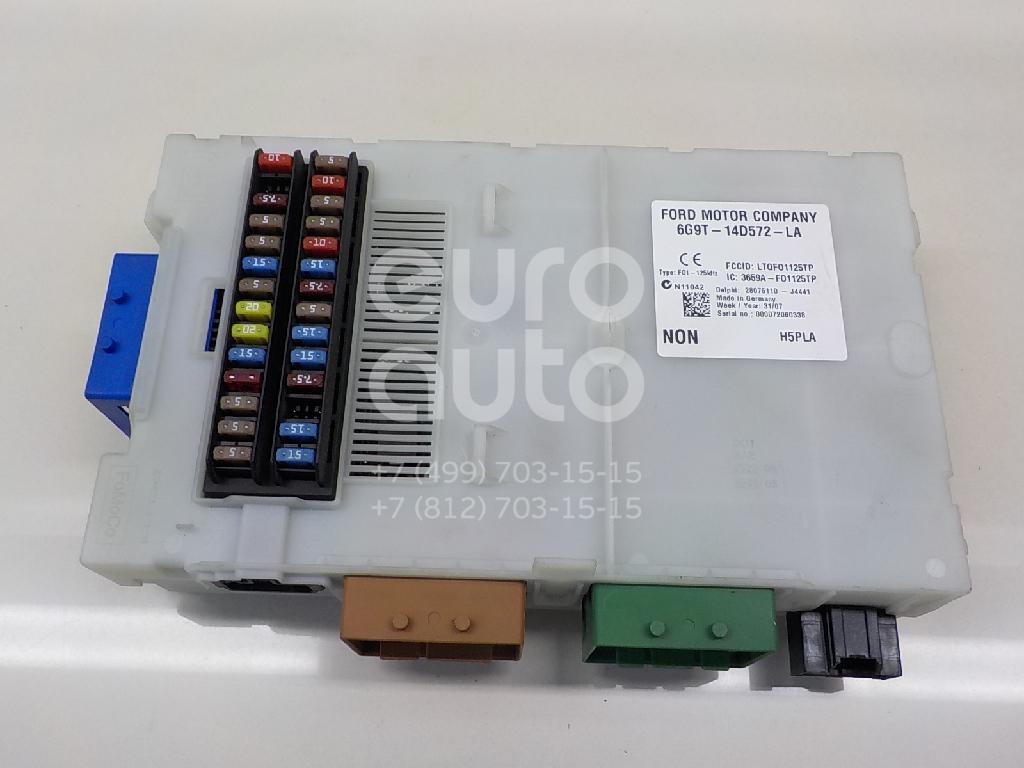

Пассажирский отсек
Моторного отсека
Багажный отсек

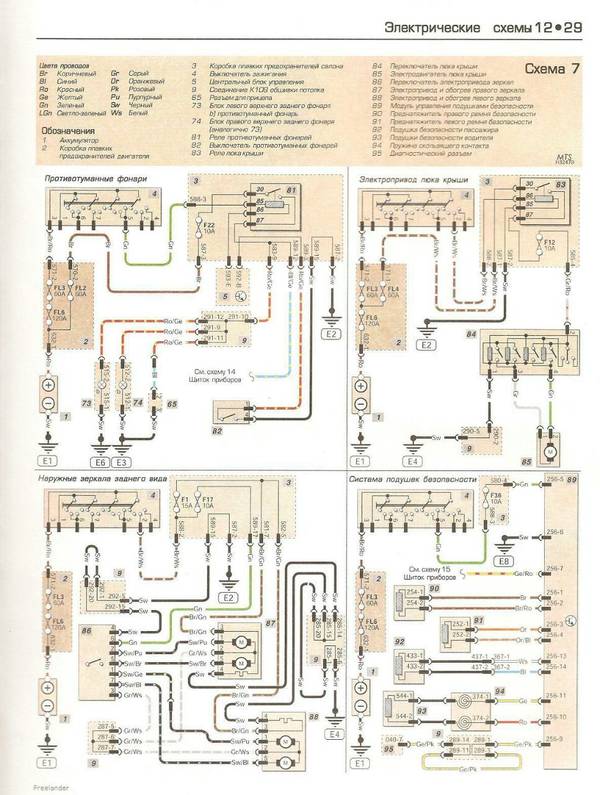

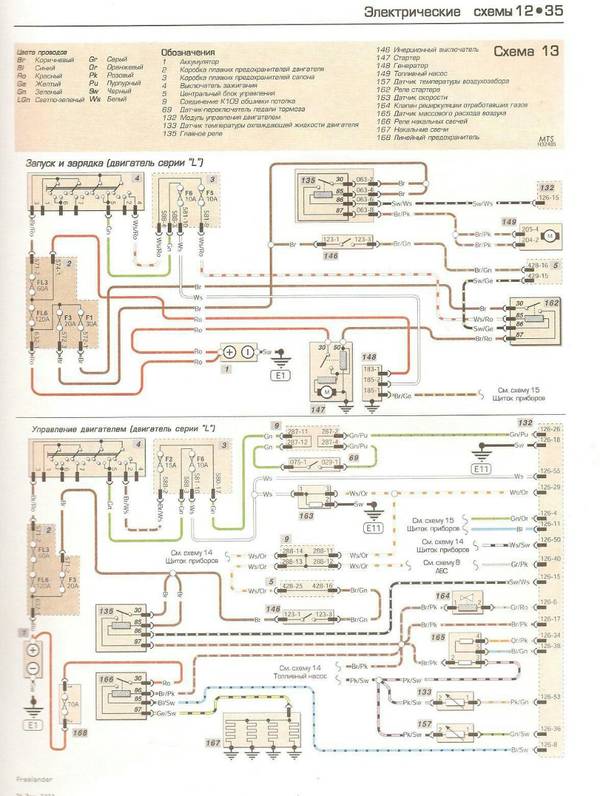

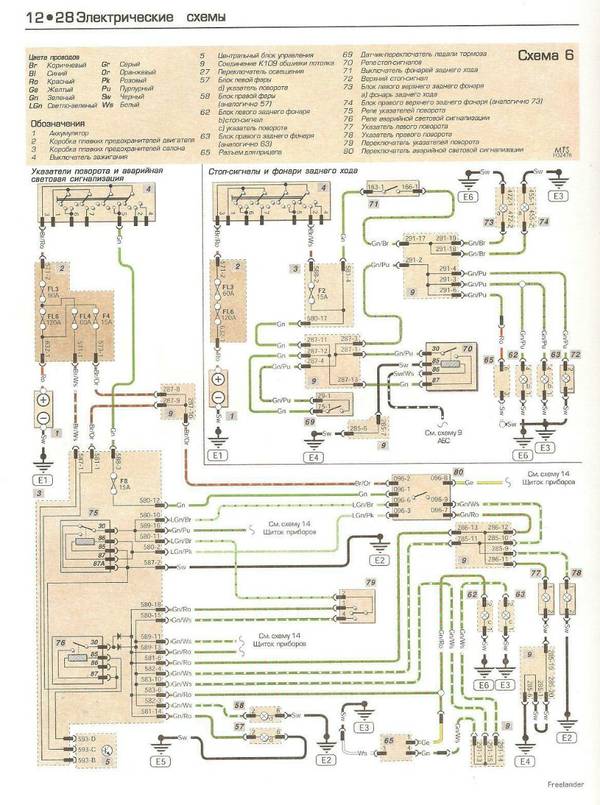

Схема блока предохранителей
2006, 2007, 2008, 2009, 2010, 2011, 2012
Пассажирский отсек
Распределение предохранителей в пассажирском салоне (2006-2012)
| № | A | Схемы защищены |
|---|---|---|
| F1 | 5 | Датчик дождя |
| F2 | 10 | SRS |
| F3 | 5 | ABS |
| F4 | 5 | Комплект инструментов – Педаль акселератора – Модуль выключателя света |
| F5 | 5 | – |
| F6 | 15 | Аудиоустройство |
| F7 | 7,5 | Рулевое управление |
| F8 | 5 | Пакет инструментов |
| F9 | 15 | Фара дальнего света |
| F10 | 15 | Люк в крыше |
| F11 | 7,5 | Фары заднего хода и внутреннее зеркало наклона |
| F12 | – | – |
| F13 | 15 | Передние противотуманные фары |
| F14 | 15 | Мойка экрана |
| F15 | – | – |
| F16 | – | – |
| F17 | 7,5 | Внутреннее освещение |
| F18 | – | – |
| F19 | 5 | Электрическая регулировка сиденья |
| F20 | 15 | Задний стеклоочиститель |
| F21 | 5 | Тревога |
| F22 | 20 | Топливный насос |
| F23 | 20 | Замок рулевой колонки |
| F24 | – | – |
| F25 | 10 | Задняя дверь – Крышка топливного бака |
| F26 | 5 | Диагностическая розетка и сигнализация |
| F27 | 5 | Кнопка запуска и климат-контроль |
| F28 | 5 | Стоп-сигналы |
| F29 | 15 | Модуль напряжения |
Моторного отсека
Распределение предохранителей в моторном отсеке (2006-2012)
| № | A | Схемы защищены |
|---|---|---|
| F1 | 5 | 2006-2011: свечи накаливания 2012: вспомогательный водяной насос |
| F2 | 15 | Автоматическая коробка передач |
| F3 | 80 | Вентиляторы охлаждения |
| F4 | 60 | Свечи накаливания |
| F5 | – | Не используется |
| F6 | 10 | дизель: управление двигателем |
| F6 | 15 | бензин: управление двигателем |
| F7 | 5 | Реле |
| F8 | 10 | дизель: управление двигателем |
| F8 | 15 | бензин: управление двигателем |
| F9 | 10 | дизель: управление двигателем |
| F9 | 15 | бензин: управление двигателем |
| F10 | 10 | бензин: управление двигателем |
| F11 | 10 | Управление двигателем |
| F12 | 10 | дизель: управление двигателем |
| F12 | 20 | бензин: управление двигателем |
| F13 | 15 | Кондиционирование воздуха |
| F14 | 15 | дизель: управление двигателем |
| F15 | 40 | Пусковой двигатель |
| F16 | 100 | Дизельный обогреватель PTC |
| F17 | 60 | Блок предохранителей в салоне |
| F18 | 60 | Блок предохранителей в салоне |
| F19 | 60 | Поставка блока предохранителей в багажнике |
| F20 | 60 | Поставка блока предохранителей в багажнике |
| F21 | 60 | Поставка блока предохранителей в багажнике – Аудиоустройство |
| F22 | 30 | Стеклоочистители |
| F23 | 40 | Не используется |
| F24 | 30 | Омыватели фар |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | Не используется |
| F28 | 40 | Нагреватель воздуходувки |
| F29 | – | – |
| F30 | 15 | Не используется |
| F31 | 15 | Рога |
| F32 | 20 | Дизельный автономный отопитель |
| F33 | 5 | Реле |
| F34 | 40 | Обогрев ветрового стекла (ЛГ) |
| F35 | 40 | Ветровое стекло с обогревом (RH) |
| F36 | 5 | Не используется |
| F37 | 10 | Форсунки с подогревом |
| F38 | 10 | AFS (моторные лампы RH) |
| F39 | 10 | Климат-контроль |
| F40 | 10 | 2006-2010: не используется 2011-2012: вспомогательный водяной насос |
| F41 | 20 | Блок предохранителей в салоне |
| F42 | 15 | Управление двигателем |
| F43 | 5 | Регулятор угла наклона фар -AFS |
| F44 | 10 | AFS (двигатели лампы LH) |
| F45 | 15 | Зажигалка |
Багажный отсек
Распределение предохранителей в багажном отделении (2006-2012)

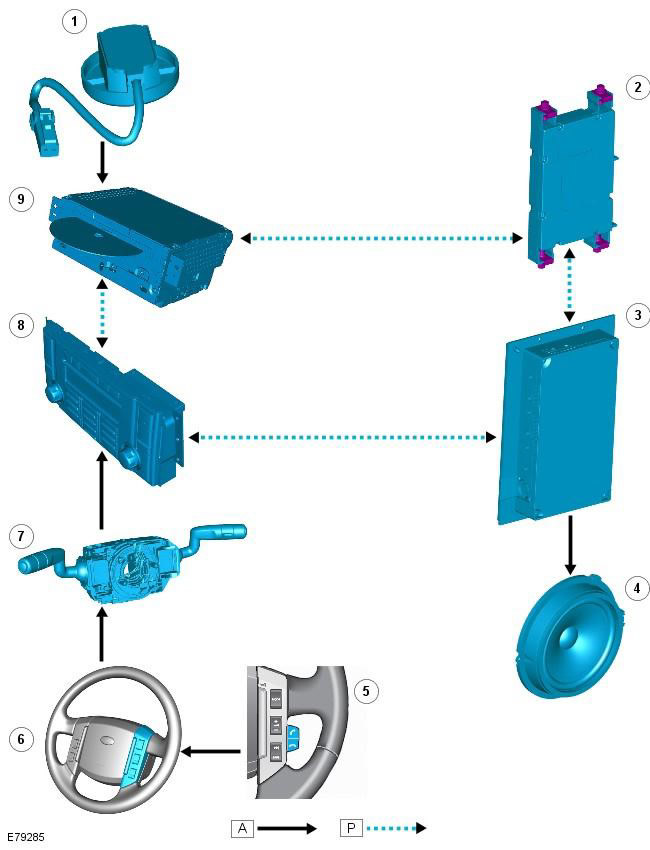

| № | A | Схемы защищены |
|---|---|---|
| РЧ1 | 25 | Управление дверью водителя |
| РЧ2 | 25 | Управление дверью пассажира |
| FA3 | 25 | Органы управления задней левой дверью |
| FA4 | 25 | Органы управления задней правой дверью |
| FA5 | – | – |
| FA6 | 15 | Заднее гнездо для аксессуаров |
| FA7 | 30 | Обогрев заднего стекла |
| FA8 | – | – |
| FA9 | 15 | Мощность прицепа |
| FA10 | 30 | Электрическое сиденье водителя |
| FA11 | 40 | Мощность прицепа |
| FA12 | – | – |
| FB1 | 10 | Парковочный контроль |
| FB2 | – | – |
| FB3 | 15 | Обогрев сидений водителя |
| FB4 | 15 | Обогрев сидений переднего пассажира |
| FB5 | 15 | Караван-холодильник |
| FB6 | 15 | Электронный межосевой дифференциал |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | 30 | Пассажирское электрическое сиденье |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | Аудиосистема и сенсорный экран |
| FD2 | – | – |
| FD3 | 10 | ДАБ |
| FD4 | 5 | Bluetooth телефон |
| FD5 | – | – |
| FD6 | 10 | Аудиоустройство |
| FD7 | – | – |
| Fd8 | – | – |
| FD9 | 30 | Аудио усилитель |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
2013, 2014
Пассажирский отсек
Распределение предохранителей в пассажирском салоне (2013-2014)
| № | A | Схемы защищены |
|---|---|---|
| F1 | 5 | РЧ приемник. Датчик движения салона. Система контроля давления в шинах (TPMS) |
| F2 | – | – |
| F3 | 15 | Передние противотуманные фары |
| F4 | – | – |
| F5 | 5 | Модуль управления скольжением |
| F6 | 5 | Блок зажигания для блока предохранителей в моторном отсеке и реле блока предохранителей в багажном отделении. |
| F7 | – | – |
| F8 | 25 | Модуль двери переднего пассажира |
| F9 | 5 | EPB |
| F10 | 5 | Форсунки с подогревом |
| F11 | 10 | Фара заднего хода |
| F12 | 10 | Фонари заднего хода. Зеркальный контроль |
| F13 | – | – |
| F14 | 5 | Выключатель педали тормоза |
| F15 | 30 | Обогрев заднего стекла |
| F16 | – | – |
| F17 | 5 | Автомобильный модуль без ключа (KVM) |
| F18 | – | – |
| F19 | 5 | Модуль управления силовой передачей (PCM) |
| 5 | Педаль газа | |
| F21 | 5 | Приборная доска. Центральная консоль. Электрический подогреватель |
| F22 | 5 | Модуль управления коробкой передач (TCM) |
| F23 | – | – |
| F24 | 5 | Задний противотуманный фонарь (правая сторона) |
| F25 | 5 | Задний противотуманный фонарь (левая сторона) |
| F26 | – | – |
| F27 | – | – |
| F28 | – | – |
| F29 | – | – |
| F30 | – | – |
| F31 | 5 | Модуль напряжения. Датчик дождя. Лампа деактивации подушки безопасности пассажира (PAD) |
| F32 | 25 | Модуль двери водителя |
| F33 | – | – |
| F34 | 10 | Топливная заслонка |
| F35 | – | – |
| F36 | 5 | Эхолот на батарейках |
| F37 | 5 | Дорожные цены (только Сингапур) |
| F38 | 15 | Омыватель переднего стекла |
| F39 | 25 | Модуль задней двери (левая сторона) |
| F40 | 5 | Часы. Дверной переключатель памяти |
| F41 | – | – |
| F42 | 30 | Сиденье водителя |
| F43 | 15 | Омыватель заднего стекла |
| F44 | 25 | Модуль задней двери (правая сторона) |
| F45 | 30 | Сиденье переднего пассажира |
| F46 | – | – |
| F47 | 20 | Модуль люка и жалюзи |
| F48 | 15 | Разъем трейлера |
| F49 | – | – |
| F50 | – | – |
| F51 | 5 | Переключатели на рулевом колесе |
| F52 | 20 | Прикуриватель (передний) |
| F53 | – | – |
| F54 | – | – |
| F55 | 20 | Вспомогательная розетка (задняя консоль) |
| F56 | 10 | Модуль управления удерживающими устройствами (RCM) |
| F57 | 10 | Схемы экономии заряда аккумулятора. Зеркало с подсветкой Лампа бардачка. Верхняя консольная лампа |
| F58 | – | – |
| F59 | – | – |
| F60 | 5 | Модуль управления датчиком классификации пассажиров (OCSCM) |
| F61 | 5 | Антенный блок иммобилайзера (IAU) |
| F62 | 10 | Модуль климат-контроля |
| F63 | 20 | Вспомогательная розетка (багажник) |
| F64 | – | – |
| F65 | – | – |
| F66 | 5 | Бортовой диагностический (OBD) разъем |
| F67 | – | – |
Моторного отсека
Распределение предохранителей в моторном отсеке (2013-2014)
| № | A | Схемы защищены |
|---|---|---|
| F1 | – | Не используется |
| F2 | 5 | Модуль напряжения |
| F3 | 80 | Вентиляторы охлаждения |
| F4 | 60 | Свечи накаливания |
| F5 | – | Не используется |
| F6 | 15 | Управление двигателем. Датчики кислорода |
| F7 | 5 | Реле |
| F8 | 20 | Управление двигателем |
| F9 | 10 | Управление двигателем |
| F10 | 15 | Автоматическая коробка передач |
| F11 | 10 | Управление двигателем |
| F12 | 15 | Управление двигателем |
| F13 | 10 | Кондиционирование воздуха |
| F14 | 15 | Управление двигателем. Кондиционирование воздуха |
| F15 | 40 | Пусковой двигатель |
| F16 | 100 | Дизельный обогреватель PTC |
| F17 | 60 | Блок предохранителей в салоне |
| F18 | 60 | Блок предохранителей в салоне |
| F19 | 60 | Поставка блока предохранителей в багажном отделении. Аудио система |
| F20 | 60 | Поставка блока предохранителей в багажнике |
| F21 | 60 | Поставка блока предохранителей в багажнике |
| F22 | 30 | Стеклоочистители |
| F23 | 40 | Блок предохранителей в салоне |
| F24 | – | Не используется |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | Блок предохранителей в салоне |
| F28 | 40 | Нагреватель воздуходувки |
| F29 | – | Не используется |
| F30 | 15 | Омыватель фар |
| F31 | 15 | Рога |
| F32 | 20 | Дизельный автономный отопитель |
| F33 | 5 | Реле |
| F34 | 40 | Обогрев ветрового стекла (ЛГ) |
| F35 | 40 | Ветровое стекло с обогревом (RH) |
| F36 | 5 | Водяной насос вспомогательного отопителя (только дизель) |
| F37 | 20 | Топливный насос |
| F38 | 10 | Модуль помощи при парковке |
| F39 | – | Не используется |
| F40 | – | Не используется |
| F41 | – | Не используется |
| F42 | 5 | Контроль уровня фар |
| F43 | 5 | Автоматический дальний свет. Камера заднего вида |
| F44 | 10 | Обогрев руля |
| F45 | 5 | Водяной насос вспомогательного отопителя (только дизель) |
Багажный отсек
Распределение предохранителей в багажном отделении (2013-2014)
| № | A | Схемы защищены |
|---|---|---|
| FB1 | 15 | Электронный межосевой дифференциал |
| FB2 | 15 | Караван-холодильник |
| FB3 | 15 | Обогрев сидений водителя |
| FB4 | 15 | Обогрев сидений переднего пассажира |
| FB5 | 5 | Управление автономным отопителем |
| FB6 | – | – |
| FB7 | – | – |
| FB8 | 10 | Приборная доска |
| FB9 | 5 | Система отопления и вентиляции |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | Аудио система. Сенсорный экран |
| FD2 | 15 | Аудио система |
| FD3 | 10 | Цифровое радио |
| FD4 | – | – |
| FD5 | 5 | Электрические выключатели сидений |
| FD6 | 30 | Электрический парковочный тормоз (EPB) |
| FD7 | 15 | Задний стеклоочиститель |
| Fd8 | 30 | EPB |
| FD9 | – | – |
| FD10 | 5 | Аудио усилитель |
| FD11 | 40 | Аудио усилитель |
| FD12 | – | – |
Замена предохранителей Ленд Ровер Фрилендер 2 в Москве
Основное предназначение предохранителей в автомобиле Freelander 2 — это защита электрической цепи от перегрузок и возникновения пожара. Когда оборудование начинает потреблять повышенный ток, то тонкий плавкий проводник внутри пластиковой капсулы распадается на частички металла, размыкая контакт.
Каждому владельцу нужно знать где находятся предохранители Фрилендер 2, потому что после их сгорания оборудование остается без питания, что может сделать передвижение на Ленд Ровер не комфортным или вообще невозможным (в зависимости от того, какой предохранитель сгорел: от дворников, кондиционера или модуля зажигания).
Где находятся предохранители в Freelander 2
Предохранители Фрилендер 2 располагаются в блоках, которых в этом внедорожнике сразу три. Первый находится под капотом слева и содержит 45 единиц. Они отвечают за безопасность следующих систем:
- АКПП Freelander;
- вентилятор охлаждения;
- свечи накаливания предпускового подогрева;
- управление двигателем;
- стартер;
- кондиционер;
- звуковые сигналы.

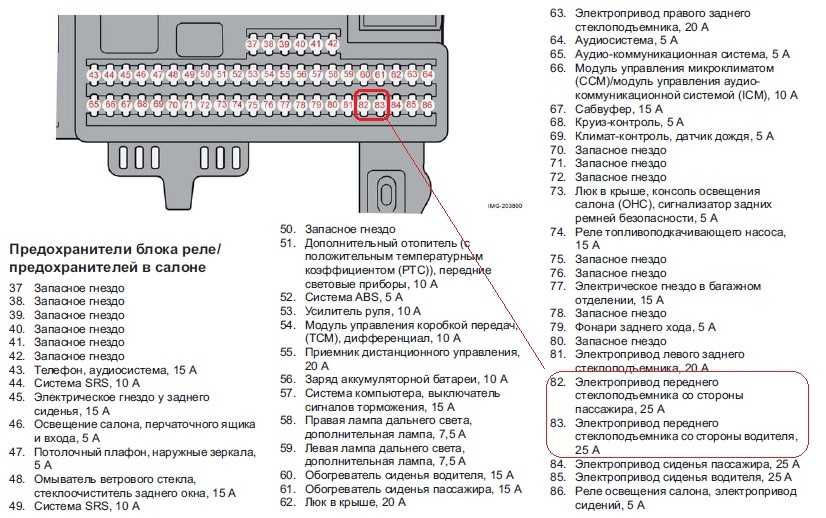

В салоне, под перчаточным ящиком, имеется второй блок. Схема предохранителей Freelander 2 указана на его крышке. Здесь проходит питание к датчику дождя, приборной панели, лампам освещения салона, педали акселератора, аудиосистеме, кнопкам на рулевом колесе, дальнему свету фар, люку крыши.
В багажном отделении, с левой стороны, установлен третий контейнер Г-образной формы, куда вынесены электропредохранители от органов управления водительской двери, обогрева заднего стекла, электрорегулировки кресел, обогревателя сидений, питание розетки багажника, Bluetooth, сенсорного экрана. Номинал плавких проводников измеряется в амперах и варьирует от 5 до 30 А. Разрешается замена только на такое же значение.
Менять самому или обратиться в сервис?
Зная где расположен каждый блок предохранителей Фрилендер, и имея схему, указывающую их предназначение, не трудно выполнить замену плавкого элемента самому. Для этого используют специальный пинцет, расположенный в коробке с предохранителями. Деталь обжимают и тянут вверх. Гнездо продувают воздухом от мусора, и усилиями пальцев вставляют новый плавкий элемент с соответствующим значением по амперам.
В 99% случаев владельцы Ленд Ровер сталкиваются с ситуацией, когда перегорел предохранитель прикуривателя Фрилендер 2.
Он имеет обозначение F45 и расположен в моторном отсеке. Замена на новый не требует обращения в сервис, поскольку сгорает деталь от частой установки адаптеров повышенной мощности. Но если испорчен предохранитель от вентилятора или другого оборудования, и это произошло уже не в первый раз, то перегорание свидетельствует о замыкании обмотки прибора и может привести к пожару.
Чтобы этого не произошло важно обратиться в сертифицированный сервис Land Rover в Москве для диагностики. Мастер подключит сканер, чтобы увидеть какое напряжение потребляет оборудование и узнает, почему требуется частая замена предохранителя. Своевременное устранение причины перегорания защитит Freelander 2 от более серьезных проблем.

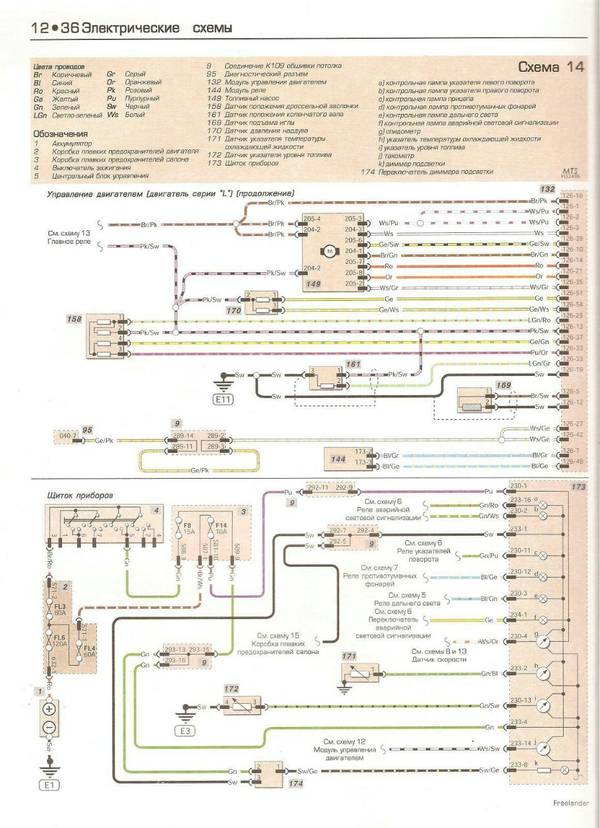

Схема блока предохранителей Land Rover Freelander 2/LR2 2006-2014 гг. 2015. Здесь вы найдете схемы блока предохранителей
Land Rover Freelander 2 (LR2) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 , получите информацию о расположении панелей предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителей).
См. другие Land Rover Freelander:
Предохранители прикуривателя (розетка) в Land Rover Freelander 2 / LR2 2006–2012 — это предохранитель № 45 (прикуриватель) в блоке предохранителей в моторном отсеке и предохранитель. FA6 (заднее гнездо для принадлежностей) в блоке предохранителей в багажном отделении. 2013-2014 – предохранители F52 (передний прикуриватель), F55 (дополнительный разъем задней консоли) и F63 (дополнительный разъем багажного отделения) в блоке предохранителей в салоне.
Содержание
Fuse box location
Passenger Compartment
Engine Compartment
Luggage Compartment
Fuse box diagrams
2006, 2007, 2008, 2009, 2010, 2011, 2012
Passenger Compartment
Ad
Назначение предохранителей в салоне (2006-2012 гг.)
| № | А | Цепи защищены |
|---|---|---|
| F1 | 5 | Датчик дождя |
| F2 | 10 | SRS |
| F3 | 5 | АБС |
| F4 | 5 | Приборная панель — педаль акселератора — модуль выключателя освещения |
| F5 | 5 | — |
| F6 | 15 | Аудиоблок |
| F7 | 7,5 | Органы управления на рулевом колесе |
| F8 | 5 | Набор инструментов |
| F9 | 15 | Фара дальнего света |
| F10 | 15 | Люк |
| F11 | 7,5 | Фонари заднего хода и затемнение внутреннего зеркала заднего вида |
| F12 | — | — |
| F13 | 15 | Передние противотуманные фары |
| F14 | 15 | Стеклоомыватель |
| F15 | — | — |
| F16 | — | — |
| F17 | 7,5 | Внутреннее освещение |
| F18 | — | — |
| F19 | 5 | Электрическая регулировка сиденья |
| F20 | 15 | Задний стеклоочиститель |
| F21 | 5 | Тревога |
| F22 | 20 | Топливный насос |
| F23 | 20 | Замок рулевой колонки |
| F24 | — | — |
| F25 | 10 | Задняя дверь — лючок топливного бака |
| F26 | 5 | Диагностический разъем и сигнализация |
| F27 | 5 | Кнопка запуска и климат-контроль |
| F28 | 5 | Стоп-сигналы |
| F29 | 15 | Модуль напряжения |
Моторный отсек
Ad vertisements
Назначение предохранителей в моторном отсеке (2006-2012 гг.
)
| № | А | Цепи защищены |
|---|---|---|
| F1 | 5 | 2006-2011: Свечи накаливания 2012: Дополнительный водяной насос |
| F2 | 15 | Автоматическая коробка передач |
| F3 | 80 | Вентиляторы охлаждения |
| F4 | 60 | Свечи накаливания |
| F5 | — | Не используется |
| F6 | 10 | Дизель: Управление двигателем |
| F6 | 15 | бензин: Управление двигателем |
| F7 | 5 | Реле |
| F8 | 10 | Дизель: Управление двигателем |
| F8 | 15 | бензин: Управление двигателем |
| F9 | 10 | Дизель: Управление двигателем |
| F9 | 15 | бензин: Управление двигателем |
| F10 | 10 | бензин: Управление двигателем |
| F11 | 10 | Управление двигателем |
| F12 | 10 | Дизель: Управление двигателем |
| F12 | 20 | бензин: Управление двигателем |
| F13 | 15 | Кондиционер |
| F14 | 15 | дизель: Управление двигателем |
| F15 | 40 | Стартер |
| F16 | 100 | Дизельный нагреватель PTC |
| F17 | 60 | Питание блока предохранителей в салоне |
| F18 | 60 | Питание блока предохранителей в салоне |
| F19 | 60 | Блок предохранителей в багажном отделении |
| F20 | 60 | Питание блока предохранителей в багажном отделении |
| F21 | 60 | Питание блока предохранителей в багажном отделении — аудиоблок |
| F22 | 30 | Стеклоочистители |
| F23 | 40 | Не используется |
| F24 | 30 | Омыватели фар |
| F25 | 30 | АБС |
| F26 | 40 | АБС |
| F27 | 40 | Не используется |
| F28 | 40 | Вентилятор отопителя |
| F29 | — | — |
| F30 | 15 | Не используется |
| F31 | 15 | Рога |
| F32 | 20 | Дополнительный дизельный отопитель |
| F33 | 5 | Реле |
| F34 | 40 | Обогрев ветрового стекла (левое) |
| F35 | 40 | Обогрев ветрового стекла (правого) |
| F36 | 5 | Не используется |
| F37 | 10 | Форсунки стеклоомывателя с подогревом |
| F38 | 10 | AFS (двигатели правой лампы) |
| F39 | 10 | Климат-контроль |
| F40 | 10 | 2006-2010: Не используется 2011-2012: Дополнительный водяной насос |
| F41 | 20 | Питание блока предохранителей в салоне |
| F42 | 15 | Управление двигателем |
| F43 | 5 | Регулятор уровня фар -AFS |
| F44 | 10 | AFS (двигатели левой лампы) |
| F45 | 15 | Прикуриватель |
Ad vertisements
Багажное отделение
Назначение предохранителей в багажном отделении (2006-2012 гг.
)
| № | А | Цепи защищены |
|---|---|---|
| FA1 | 25 | Элементы управления двери водителя |
| FA2 | 25 | Блок управления двери пассажира |
| FA3 | 25 | Управление задней левой дверью |
| FA4 | 25 | Управление задней правой дверью |
| FA5 | — | — |
| FA6 | 15 | Задняя розетка для аксессуаров |
| FA7 | 30 | Обогрев заднего стекла |
| FA8 | — | — |
| FA9 | 15 | Мощность прицепа |
| FA10 | 30 | Сиденье водителя с электроприводом |
| FA11 | 40 | Мощность прицепа |
| FA12 | — | — |
| FB1 | 10 | Система контроля дистанции при парковке |
| FB2 | — | — |
| FB3 | 15 | Подогрев сиденья водителя |
| FB4 | 15 | Подогрев сиденья переднего пассажира |
| FB5 | 15 | Холодильник на колесах |
| FB6 | 15 | Электронный межосевой дифференциал |
| FB7 | — | — |
| FB8 | — | — |
| FB9 | 30 | Сиденье пассажира с электроприводом |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| FD1 | 10 | Аудиосистема и сенсорный экран |
| ФД2 | — | — |
| FD3 | 10 | DAB |
| FD4 | 5 | Телефон Bluetooth |
| FD5 | — | — |
| FD6 | 10 | Аудиоблок |
| FD7 | — | — |
| ФД8 | — | — |
| FD9 | 30 | Аудиоусилитель |
| FD10 | — | — |
| FD11 | — | — |
| FD12 | — | — |
2013, 2014
Салон
Объявление vertisements
Назначение предохранителей в салоне (2013-2014 гг.
)
| № | А | Цепи защищены |
|---|---|---|
| F1 | 5 | Радиоприемник. Датчик движения в салоне. Система контроля давления в шинах (TPMS) |
| Ф2 | — | — |
| F3 | 15 | Передние противотуманные фары |
| F4 | — | — |
| F5 | 5 | Модуль контроля скольжения |
| F6 | 5 | Питание зажигания для блока предохранителей в моторном отсеке и реле блока предохранителей в багажном отделении. |
| F7 | — | — |
| F8 | 25 | Модуль двери переднего пассажира |
| F9 | 5 | EPB |
| F10 | 5 | Форсунки стеклоомывателя с подогревом |
| F11 | 10 | Фонарь заднего хода |
| F12 | 10 | Фонари заднего хода. Управление зеркалом |
| F13 | — | — |
| F14 | 5 | Выключатель педали тормоза |
| F15 | 30 | Обогрев заднего стекла |
| F16 | — | — |
| F17 | 5 | Автомобильный модуль без ключа (KVM) |
| F18 | — | — |
| F19 | 5 | Модуль управления силовой передачей (PCM) |
| F20 | 5 | Педаль акселератора |
| F21 | 5 | Приборная панель. Центральная консоль. Дополнительный электрический нагреватель |
| F22 | 5 | Модуль управления коробкой передач (TCM) |
| F23 | — | — |
| F24 | 5 | Задний противотуманный фонарь (правая сторона) |
| F25 | 5 | Задний противотуманный фонарь (левый) |
| F26 | — | — |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | 5 | Модуль напряжения. Датчик дождя. Лампа отключения подушки безопасности пассажира (PAD) |
| F32 | 25 | Модуль двери водителя |
| F33 | — | — |
| F34 | 10 | Крышка топливного бака |
| F35 | — | — |
| F36 | 5 | Звуковой оповещатель с батарейным питанием |
| F37 | 5 | Дорожные сборы (только для Сингапура) |
| F38 | 15 | Омыватель переднего стекла |
| F39 | 25 | Модуль задней двери (левая сторона) |
| F40 | 5 | Часы. Переключатель памяти двери |
| F41 | — | — |
| F42 | 30 | Сиденье водителя |
| F43 | 15 | Омыватель заднего стекла |
| F44 | 25 | Модуль задней двери (правая сторона) |
| F45 | 30 | Сиденье переднего пассажира |
| Ф46 | — | — |
| F47 | 20 | Модуль люка и солнцезащитной шторки |
| F48 | 15 | Соединитель прицепа |
| F49 | — | — |
| F50 | — | — |
| F51 | 5 | Переключатели на рулевом колесе |
| F52 | 20 | Прикуриватель (передний) |
| F53 | — | — |
| F54 | — | — |
| F55 | 20 | Дополнительный разъем (задняя консоль) |
| F56 | 10 | Модуль управления системами безопасности (RCM) |
| F57 | 10 | Цепи энергосбережения. Светильник косметического зеркала. Лампа перчаточного ящика. Лампа верхней консоли |
| F58 | — | — |
| F59 | — | — |
| F60 | 5 | Модуль управления датчиками классификации пассажиров (OCSCM) |
| F61 | 5 | Блок антенны иммобилайзера (IAU) |
| F62 | 10 | Модуль климат-контроля |
| F63 | 20 | Дополнительный разъем (багажник) |
| F64 | — | — |
| F65 | — | — |
| F66 | 5 | Разъем бортовой диагностики (OBD) |
| F67 | — | — |
Моторный отсек
Ad vertisements
Назначение предохранителей в моторном отсеке (2013-2014 гг.)
| № | А | Защищенные цепи |
|---|---|---|
| F1 | — | Не используется |
| F2 | 5 | Модуль напряжения |
| F3 | 80 | Вентиляторы охлаждения |
| F4 | 60 | Свечи накаливания |
| F5 | — | Не используется |
| F6 | 15 | Управление двигателем. Датчики кислорода |
| F7 | 5 | Реле |
| F8 | 20 | Управление двигателем |
| F9 | 10 | Управление двигателем |
| F10 | 15 | Автоматическая коробка передач |
| F11 | 10 | Управление двигателем |
| F12 | 15 | Управление двигателем |
| F13 | 10 | Кондиционер |
| F14 | 15 | Управление двигателем. Кондиционер |
| F15 | 40 | Стартер |
| F16 | 100 | Дизельный подогреватель PTC |
| F17 | 60 | Питание блока предохранителей в салоне |
| F18 | 60 | Питание блока предохранителей в салоне |
| F19 | 60 | Блок предохранителей в багажном отделении. Аудиосистема |
| F20 | 60 | Питание блока предохранителей в багажном отделении |
| F21 | 60 | Блок предохранителей в багажном отделении |
| F22 | 30 | Стеклоочистители |
| F23 | 40 | Питание блока предохранителей в салоне |
| F24 | — | Не используется |
| F25 | 30 | АБС |
| F26 | 40 | АБС |
| F27 | 40 | Питание блока предохранителей в салоне |
| F28 | 40 | Вентилятор отопителя |
| F29 | — | Не используется |
| F30 | 15 | Омыватель фар |
| F31 | 15 | Рога |
| F32 | 20 | Дополнительный дизельный отопитель |
| F33 | 5 | Реле |
| F34 | 40 | Обогрев ветрового стекла (левое) |
| F35 | 40 | Обогрев ветрового стекла (правого) |
| F36 | 5 | Водяной насос дополнительного отопителя (только дизель) |
| Ф37 | 20 | Топливный насос |
| F38 | 10 | Модуль помощи при парковке |
| F39 | — | Не используется |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | 5 | Регулятор угла наклона фар |
| F43 | 5 | Автоматический дальний свет. Камера заднего вида |
| F44 | 10 | Рулевое колесо с подогревом |
| F45 | 5 | Водяной насос дополнительного отопителя (только дизель) |
Объявление vertisements
Багажное отделение
Назначение предохранителей в багажнике (2013-2014)
| № | А | Цепи защищены |
|---|---|---|
| FB1 | 15 | Электронный межосевой дифференциал |
| FB2 | 15 | Холодильник на колесах |
| FB3 | 15 | Обогрев сиденья водителя |
| FB4 | 15 | Обогрев сиденья переднего пассажира |
| FB5 | 5 | Управление дополнительным отопителем |
| FB6 | — | — |
| FB7 | — | — |
| FB8 | 10 | Приборная панель |
| FB9 | 5 | Система отопления и вентиляции |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| FD1 | 10 | Аудиосистема. Сенсорный экран |
| FD2 | 15 | Аудиосистема |
| FD3 | 10 | Цифровое радио |
| FD4 | — | — |
| FD5 | 5 | Электрические переключатели сиденья |
| FD6 | 30 | Электрический стояночный тормоз (EPB) |
| FD7 | 15 | Задний стеклоочиститель |
| FD8 | 30 | EPB |
| ФД9 | — | — |
| FD10 | 5 | Аудиоусилитель |
| FD11 | 40 | Аудиоусилитель |
| FD12 | — | — |
2006–2015 Land Rover Freelander (L359) Схема блока предохранителей » Схема предохранителей
Расположение блока предохранителей
- Блок предохранителей в моторном отсеке
- Блок предохранителей в салоне
- Блок предохранителей в багажном отделении
Блок предохранителей в моторном отсеке
| № | А | Защищенные цепи |
| F1 | 5 | до 2011 г. : Свечи накаливания с 2012 г.: Дополнительный водяной насос с 2013 г.: — |
| F2 | 15 | до 2012 г.: Автоматическая коробка передач |
| F2 | 5 | с 2013 г.: Модуль напряжения |
| F3 | 80 | Вентиляторы охлаждения |
| F4 | 60 | Свечи накаливания |
| F5 | — | — |
| F6 | 10 | до 2012 г.; дизель: Управление двигателем |
| F6 | 15 | до 2012 г.; p этрол: Управление двигателем |
| F6 | 15 | с 2013 г. : Управление двигателем. Датчики кислорода |
| F7 | 5 | Реле |
| F8 | 10 | до 2012 г.; дизель: Управление двигателем |
| F8 | 15 | до 2012 г.; p этрол: Управление двигателем |
| F8 | 20 | с 2013: Управление двигателем |
| F9 | 10 | до 2012 г.; дизель: Управление двигателем |
| F9 | 15 | до 2012 г.; p этрол: Управление двигателем |
| F9 | 10 | с 2013: Управление двигателем |
| F10 | 10 | до 2012 г. ; p этрол: Управление двигателем |
| F10 | 15 | с 2013: АКПП |
| F11 | 10 | Управление двигателем |
| F12 | 10 | до 2012 г.; дизель: Управление двигателем |
| F12 | 20 | до 2012 г.; p этрол: Управление двигателем |
| F12 | 15 | с 2013: Управление двигателем |
| Ф13 | 15 | до 2012 г.: Кондиционер |
| F13 | 10 | с 2013: Кондиционер |
| Ф14 | 15 | до 2012 г. ; дизель: Управление двигателем |
| F14 | 15 | с 2013: Управление двигателем. Кондиционер |
| Ф15 | 40 | Стартер |
| Ф16 | 100 | Дизельный подогреватель PTC |
| Ф17 | 60 | Питание блока предохранителей в салоне |
| Ф18 | 60 | Питание блока предохранителей в салоне |
| Ф19 | 60 | до 2012 г.: Блок предохранителей в багажном отделении |
| F19 | 60 | с 2013 г.: Питание блока предохранителей в багажнике. Аудиосистема |
| Ф20 | 60 | Питание блока предохранителей в багажном отделении |
| Ф21 | 60 | до 2012 г.: Питание блока предохранителей в багажном отделении — аудиоблок |
| F21 | 60 | с 2013 г.: Питание блока предохранителей в багажнике |
| Ф22 | 30 | Стеклоочистители |
| Ф23 | 40 | до 2012 г.: — с 2013 г.: питание блока предохранителей в салоне |
| F24 | 30 | до 2012 г.: Омыватели фар с 2013 г.: — |
| Ф25 | 30 | АБС |
| Ф26 | 40 | АБС |
| Ф27 | 40 | до 2012 г. : — с 2013 г.: питание блока предохранителей в салоне |
| Ф28 | 40 | Вентилятор отопителя |
| Ф29 | — | — |
| Ф30 | 15 | до 2012 г.: — с 2013 г.: Омыватель фар |
| Ф31 | 15 | Рога |
| Ф32 | 20 | Дополнительный дизельный обогреватель |
| Ф33 | 5 | Реле |
| F34 | 40 | Обогрев ветрового стекла (левое) |
| Ф35 | 40 | Обогрев ветрового стекла (правого) |
| Ф36 | 5 | до 2012 г. : — с 2013 г.: Водяной насос дополнительного отопителя (только дизель) |
| Ф37 | 10 | до 2012 г.: Форсунки стеклоомывателя с подогревом |
| F37 | 20 | с 2013: Топливный насос |
| Ф38 | 10 | до 2012 г.: AFS (двигатели правых ламп) |
| F38 | 10 | с 2013 г.: Модуль помощи при парковке |
| Ф39 | 10 | до 2012 г.: Климат-контроль с 2013 г.: — |
| Ф40 | 10 | до 2010 г.: — до 2012 г.  : Вспомогательный водяной насос с 2013: — |
| Ф41 | 20 | до 2012 г.: Питание блока предохранителей в салоне с 2013 г.: — |
| Ф42 | 15 | до 2012 г.: Управление двигателем |
| Ф42 | 5 | с 2013: Регулятор угла наклона фар |
| Ф43 | 5 | до 2012 г.: Регулятор угла наклона фар -AFS |
| Ф43 | 5 | с 2013: Автоматический дальний свет. Камера заднего вида |
| Ф44 | 10 | до 2012 г.: AFS (двигатели левой лампы) |
| F44 | 10 | с 2013 г. : Рулевое колесо с подогревом |
| Ф45 | 15 | до 2012 г.: Прикуриватель |
| Ф45 | 5 | с 2013 г.: Водяной насос дополнительного отопителя (только дизель) |
Блок предохранителей в салоне (до 2012 г.)
| № | А | Защищенные цепи |
| F1 | 5 | Датчик дождя |
| F2 | 10 | СГД |
| F3 | 5 | АБС |
| F4 | 5 | Приборный блок — педаль акселератора — модуль выключателя освещения |
| F5 | 5 | — |
| F6 | 15 | Аудиоблок |
| F7 | 7,5 | Органы управления на рулевом колесе |
| F8 | 5 | Набор инструментов |
| F9 | 15 | Фара дальнего света |
| Ф10 | 15 | Люк |
| F11 | 7,5 | Фары заднего хода и затемнитель внутреннего зеркала заднего вида |
| F12 | — | — |
| Ф13 | 15 | Передние противотуманные фары |
| Ф14 | 15 | Стеклоомыватель |
| Ф15 | — | — |
| Ф16 | — | — |
| Ф17 | 7,5 | Внутреннее освещение |
| Ф18 | — | — |
| Ф19 | 5 | Электрическая регулировка сиденья |
| Ф20 | 15 | Задний стеклоочиститель |
| Ф21 | 5 | Аварийный сигнал |
| Ф22 | 20 | Топливный насос |
| Ф23 | 20 | Замок рулевой колонки |
| Ф24 | — | — |
| Ф25 | 10 | Задняя дверь — Лючок топливного бака |
| Ф26 | 5 | Диагностический разъем и сигнализация |
| Ф27 | 5 | Кнопка запуска и климат-контроль |
| Ф28 | 5 | Стоп-сигналы |
| F29 | 15 | Модуль напряжения |
Блок предохранителей в салоне (с 2013 г.
)| № | А | Защищенные цепи |
| F1 | 5 | ВЧ-приемник. Датчик движения в салоне. Система контроля давления в шинах (TPMS) |
| F2 | — | — |
| F3 | 15 | Передние противотуманные фары |
| F4 | — | — |
| F5 | 5 | Модуль контроля скольжения |
| F6 | 5 | Питание зажигания для блока предохранителей в моторном отсеке и реле блока предохранителей в багажном отделении. |
| F7 | — | — |
| F8 | 25 | Модуль двери переднего пассажира |
| F9 | 5 | ЭПБ |
| Ф10 | 5 | Форсунки стеклоомывателя с подогревом |
| F11 | 10 | Фонарь заднего хода прицеп |
| F12 | 10 | Фонари заднего хода. Управление зеркалом |
| Ф13 | — | — |
| Ф14 | 5 | Выключатель педали тормоза |
| Ф15 | 30 | Обогрев заднего стекла |
| Ф16 | — | — |
| Ф17 | 5 | Бесключевой автомобильный модуль (KVM) |
| Ф18 | — | — |
| Ф19 | 5 | Модуль управления силовой передачей (PCM) |
| Ф20 | 5 | Педаль акселератора |
| Ф21 | 5 | Панель приборов. Центральная консоль. Дополнительный электрический нагреватель |
| Ф22 | 5 | Модуль управления коробкой передач (TCM) |
| Ф23 | — | — |
| Ф24 | 5 | Задний противотуманный фонарь (правая сторона) |
| Ф25 | 5 | Задний противотуманный фонарь (левая сторона) |
| Ф26 | — | — |
| Ф27 | — | — |
| Ф28 | — | — |
| Ф29 | — | — |
| Ф30 | — | — |
| Ф31 | 5 | Модуль напряжения. Датчик дождя. Лампа отключения подушки безопасности пассажира (PAD) |
| Ф32 | 25 | Модуль двери водителя |
| Ф33 | — | — |
| Ф34 | 10 | Крышка топливного бака |
| Ф35 | — | — |
| Ф36 | 5 | Звуковой оповещатель с батарейным питанием |
| Ф37 | 5 | Дорожные сборы (только для Сингапура) |
| Ф38 | 15 | Омыватель переднего стекла |
| Ф39 | 25 | Модуль задней двери (левая сторона) |
| Ф40 | 5 | Часы. Переключатель памяти двери |
| Ф41 | — | — |
| Ф42 | 30 | Сиденье водителя |
| Ф43 | 15 | Омыватель заднего стекла |
| Ф44 | 25 | Модуль задней двери (правая сторона) |
| Ф45 | 30 | Сиденье переднего пассажира |
| Ф46 | — | — |
| Ф47 | 20 | Модуль люка и солнцезащитной шторки |
| Ф48 | 15 | Соединитель прицепа |
| Ф49 | — | — |
| Ф50 | — | — |
| Ф51 | 5 | Переключатели на рулевом колесе |
| Ф52 | 20 | Прикуриватель (передний) |
| Ф53 | — | — |
| Ф54 | — | — |
| Ф55 | 20 | Дополнительный разъем (задняя консоль) |
| Ф56 | 10 | Модуль управления системой пассивной безопасности (RCM) |
| Ф57 | 10 | Схемы энергосбережения. Светильник косметического зеркала. Лампа перчаточного ящика. Лампа верхней консоли |
| Ф58 | — | — |
| Ф59 | — | — |
| Ф60 | 5 | Модуль управления датчиком классификации пассажиров (OCSCM) |
| Ф61 | 5 | Блок антенны иммобилайзера (IAU) |
| Ф62 | 10 | Модуль климат-контроля |
| Ф63 | 20 | Дополнительный разъем (багажник) |
| Ф64 | — | — |
| Ф65 | — | — |
| Ф66 | 5 | Разъем бортовой диагностики (OBD) |
| Ф67 | — | — |
Блок предохранителей в багажном отделении (до 2012 г.
)| № | А | Защищенные цепи |
| FA1 | 25 | Органы управления двери водителя |
| FA2 | 25 | Блок управления двери пассажира |
| FA3 | 25 | Органы управления задней левой дверью |
| FA4 | 25 | Блок управления задней правой дверью |
| FA5 | — | — |
| FA6 | 15 | Задний разъем для принадлежностей |
| FA7 | 30 | Обогрев заднего стекла |
| FA8 | — | — |
| FA9 | 15 | Мощность прицепа |
| FA10 | 30 | Сиденье водителя с электроприводом |
| FA11 | 40 | Мощность прицепа |
| FA12 | — | — |
| FB1 | 10 | Контроль дистанции при парковке |
| FB2 | — | — |
| FB3 | 15 | Подогрев сиденья водителя |
| FB4 | 15 | Подогрев сиденья переднего пассажира |
| FB5 | 15 | Холодильник на колесах |
| FB6 | 15 | Электронный межосевой дифференциал |
| FB7 | — | — |
| FB8 | — | — |
| FB9 | 30 | Сиденье пассажира с электроприводом |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| ФД1 | 10 | Аудиосистема и сенсорный экран |
| ФД2 | — | — |
| ФД3 | 10 | ДАБ |
| ФД4 | 5 | Bluetooth-телефон |
| FD5 | — | — |
| FD6 | 10 | Аудиоблок |
| FD7 | — | — |
| ФД8 | — | — |
| ФД9 | 30 | Аудиоусилитель |
| ФД10 | — | — |
| FD11 | — | — |
| ФД12 | — | — |
Блок предохранителей в багажном отделении (с 2013 г.
)| № | А | Защищенные цепи |
| FB1 | 15 | Электронный межосевой дифференциал |
| FB2 | 15 | Холодильник на колесах |
| FB3 | 15 | Обогрев сиденья водителя |
| FB4 | 15 | Подогрев сиденья переднего пассажира |
| FB5 | 5 | Управление дополнительным отопителем |
| FB6 | — | — |
| FB7 | — | — |
| FB8 | 10 | Панель приборов |
| FB9 | 5 | Система отопления и вентиляции |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| ФД1 | 10 | Аудиосистема. |
