Газ 3110 блок предохранителей: Предохранители Газ 3110 и реле с описанием и электросхемой автомобиля
Предохранители Газ 3110 и реле с описанием и электросхемой автомобиля
ДругиеКомментарии: 7Газ 3110 «Волга» — российский автомобиль среднего класса выпускавшийся в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. В данной статье мы покажем описание блоков предохранителей и реле Газ 3110, их места расположения и схемы. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим к ознакомлению электросхему автомобиля ГАЗ-3110.
Содержание
- 1 Блок предохранителей
- 2 Блок реле
- 3 Дополнительный блок
- 4 Электросхема Газ 3110
Блок предохранителей
Основной блок предохранителей находится в салоне, над бардачком и состоит из двух частей. Для доступа к ним надо сдвинуть защитную полосу.
Фото – схема
Описание
Левый блок
1 | 25А Резерв |
2 | 15А Правая фара (дальний свет) |
3 | 15А Левая фара (дальний свет), контрольная лампа включения дальнего света фар |
4 | 10А Правая фара (ближний свет), электро корректор |
5 | 10А Левая фара (ближний свет) |
6 | 10А Реле электро вентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол |
7 | 20А Резерв |
8 | 20А Прикуриватель, звуковые сигналы, реле звуковых сигналов |
9 | 15А Задние противотуманные фонари |
10 | 10А Радиоприемник |
11 | 5А Блок системы управления двигателем |
12 | 15А Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа |
13 | 10А Стеклоочиститель, реле омывателей фар |
За прикуриватель отвечает предохранитель номер 8 на 20А.
Правый блок
1 | 25А Передние противотуманные фары, задние противотуманные фонари |
2 | 15А Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель |
3 | 15А Фонари заднего хода, приборы, датчик спидометра |
4 | 10А Лампа стоп – сигнала, розетка переносной лампы |
5 | 10А Контрольная лампа аварийной сигнализации |
6 | 10А Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней |
7 | 20А Обогрев заднего стекла, плафоны, фара-искатель |
8 | 20А Резерв |
9 | 15А Электрический бензонасос (двигатель ЗМЗ-4062) |
10 | 10А Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) |
11 | 5А Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота |
12 | 15А Обогрев сидений |
13 | 10А Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
Блок реле
В салоне, под панелью, возле левой ноги водителя, на стенку крепится блок реле.
В зависимости от комплектации и года выпуска, возможно различное расположение элементов.
Тут могу находится:
- реле обогрева заднего стекла
- реле дальнего света фар
- реле ближнего света фар
- реле стеклоочистителя
- реле электродвигателя отопителя
- реле звуковых сигналов
- реле противотуманных фар
- реле указателей поворотов.
Дополнительный блок
Под капотом газ 3110 на левом брызговике установлен дополнительный блок из двух плавких предохранителей:
- предохранитель на 30А защищает цепь электровентилятора охлаждения двигателя;
- предохранитель на 60А защищает все цепи, кроме цепи стартера.
Для доступа надо снять крышку блока.
А рядом с ним находятся некоторые реле, например зажигания и электро вентилятора.

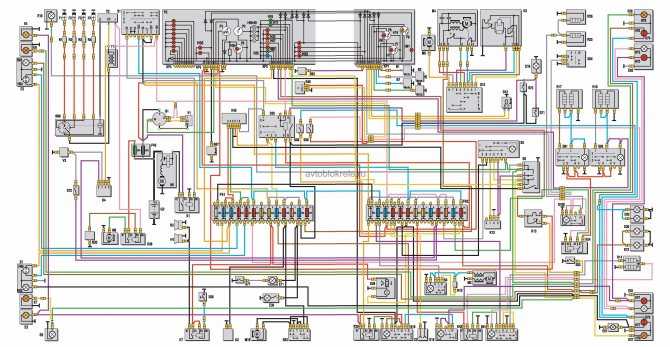

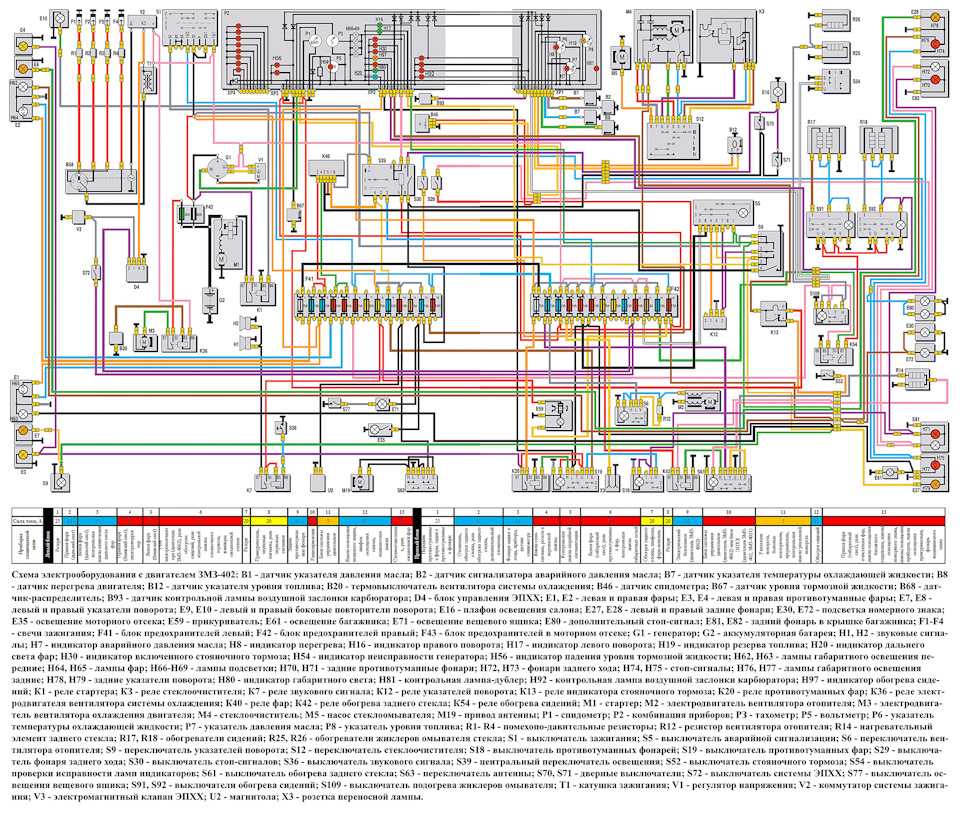

Электросхема Газ 3110
Больше информации про электрооборудование ГАЗ-3110 с двигателем ЗМЗ-402 можете узнать в данной электросхеме, а описание к ней тут.
А если остались вопросы, задавайте их в комментарии.
ГАЗ 3110 | Блок предохранителей
ГАЗ 3110
Сервисное обслуживание и эксплуатация
Руководства ￫ ГАЗ ￫ 3110 (Волга)
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
|||||||||

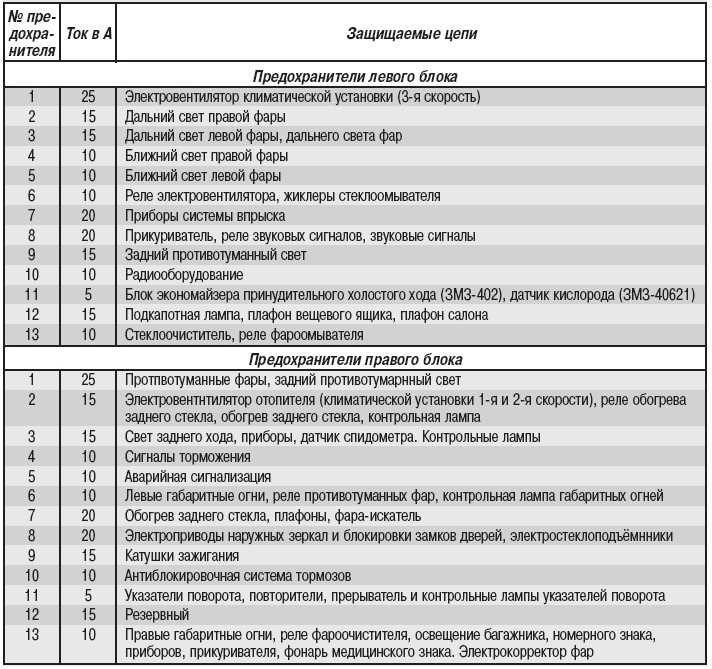

Таблица 7.1. Цепи, защищаемые плавкими предохранителями
|
№ предохранителя |
Приборы защищаемой цепи |
Сила тока, А |
|
Левый блок | ||
|
1 | Резерв |
25 |
|
2 | Правая фара (дальний свет) |
15 |
|
3 | Левая фара (дальний свет), контрольная лампа включения дальнего света фар |
15 |
|
4 | Правая фара (ближний свет), электрокорректор |
10 |
|
5 | Левая фара (ближний свет) |
10 |
|
6 | Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол |
10 |
|
7 | Резерв |
20 |
|
8 | Прикуриватель, звуковые сигналы, реле звуковых сигналов |
20 |
|
9 | Задние противотуманные фонари |
15 |
|
10 | Радиоприемник |
10 |
|
11 | Блок системы управления двигателем |
5 |
|
12 | Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа |
15 |
|
13 | Стеклоочиститель, реле омывателей фар |
10 |
|
Правый блок | ||
|
1 | Передние противотуманные фары, задние противотуманные фонари |
25 |
|
2 | Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель |
15 |
|
3 | Фонари заднего хода, приборы, датчик спидометра |
15 |
|
4 | Лампа стоп-сигнала, розетка переносной лампы |
10 |
|
5 | Контрольная лампа аварийной сигнализации |
10 |
|
6 | Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней |
10 |
|
7 | Обогрев заднего стекла, плафоны, фара-искатель |
20 |
|
8 | Резерв |
20 |
|
9 | Электрический бензонасос (двигатель ЗМЗ-4062) |
15 |
|
10 | Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) |
10 |
|
11 | Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота |
5 |
|
12 | Обогрев сидений |
15 |
|
13 | Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
10 |
Таблица 7.
2. Цвет корпуса
предохранителей|
Сила тока, А |
Цвет корпуса предохранителя |
|
5 |
Оранжевый |
|
10 |
Красный |
|
15 |
Голубой |
|
20 |
Желтый |
