ЗМЗ-402 — семейство бензиновых 4-цилиндровых автомобильных двигателей, производства ОАО «Заволжский моторный завод». Хотя само обозначение введено в 1980-х годах, сам мотор с последующими модернизациями выпускался с 1968-го года (ЗМЗ-24Д).

Семейство двигателей использовалось на автомобилях Горьковского автозавода, таких как: «Волга», «ГАЗель» а также микроавтобусы «Латвия» Рижской автобусной фабрики и частично на автомобили Ульяновского автозавода.

Конструктором Г.В. Эвартом для «Волги» был разработан совершенно новый двигатель, верхнеклапанный, с полусферическими камерами сгорания, расположенными не в ряд, а под углом клапанами, впускным коллектором на левой и выпускным на правой стороне головки цилиндров, цепным (а не шестерёнчатым) приводом высоко расположенного распредвала. Такие двигатели устанавливались на прототипы 1954—1955 годов.

В процессе испытаний, однако, он показал себя недостаточно экономичным и не развивал достаточного крутящего момента на малых оборотах с полной нагрузкой, и впоследствии его так и не смогли довести до должного уровня. На серийных ГАЗ-21 использовался перепроектированный вариант этого мотора, разрабатывавшийся для не пошедшей в серию «полуторки» ГАЗ-56 и имевший более традиционную конструкцию: расположенные в ряд клапана, распредвал с приводом бесшумной текстолитовой шестернёй, клиновые камеры сгорания и впускным и выпускным коллекторами справа.

Для тех лет и он был сравнительно прогрессивен, а по отдельным конструктивным решениям мог быть назван передовым, хотя его степень форсирования и мощностная отдача были относительно невелики.

Это был цельноалюминиевый (тогда — очень редко встречающееся решение) бензиновый мотор с «мокрыми» гильзами цилиндров, пятиопорным коленчатым валом (редким тогда на двигателях массовых машин^[1]), «нижним» распредвалом и рядно расположенными в головке клапанами, приводимыми в движение посредством штанг через коромысла. Камеры сгорания были клинового типа.

Несмотря на своё сравнительно высокое техническое совершенство для тех лет, он оставался четырёхцилиндровым и относительно скромным по рабочему объёму; следовательно, по плавности работы и мощностной отдаче (в абсолютных цифрах, но не удельных, по отношению к рабочему объёму) уступал силовому агрегату ещё довоенной модернизированной «Эмки» ГАЗ-11-73 того же класса с 3,5-литровым шестицилиндровым двигателем ГАЗ-11 (типа Dodge D5) мощностью в 76 л.с. с возможностью форсирования.

Десятого октября 2017 года на главном конвейере Заволжского моторного завода в корпусе №5 был собран последний экземпляр двигателя семейства ЗМЗ-402. Он прошел под порядковым номером 6 125 136, символизирующим общее количество двигателей семейства ЗМЗ-402, собранных за все годы их выпуска.^[2]

ЗМЗ-24Д[править | править код]

Исходный проект включал в себя также электромуфту вентилятора, которая управлялась датчиком, включавшим вентилятор системы охлаждения только при достижении охлаждающей жидкостью определённой температуры, что позволяло улучшить температурный режим двигателя и снизить расход топлива — в серию эта система не пошла (впоследствии, такая система устанавливалась на первые «Волги» ГАЗ-24, но показала себя плохо и с 1972 года устанавливать её перестали).

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с ОЧ 80 (76 по моторному методу определения октанового числа). В процессе эксплуатации многие владельцы также переделывали двигатели, изначально рассчитанные на высокооктановый бензин, под более дешёвое и доступное низкооктановое топливо.

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Так, например, используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов (при этом широко использовавшаяся даже за рубежом вплоть до 1990-х годов, особенно в США, где такие двигатели выпускаются и в наше время — Просьба уточнить понятие «наше время» и подобные модели американских двигателей). Ford Cologne 4.0 L — Pushrod Engine (1962-2011), GM 6.2 LS Series\LT1\Ecotec V8 (c 1972 до настоящего времени на Tahoe\Corvette\Colorado\Silverado\Eldorado), Дизельные двигатели Cummins iSBE, YQB, ISF; Caterpillar 3114/16/26, MAND0836LOH

Окончательная линейка мотора сформировалась в середине 1980-х годов. Существовало три основные модификации внизу линейки: ЗМЗ-4021.10 — двигатель со степенью сжатия 6,7 под бензин А-76. Основной мотор был ЗМЗ-402.10 со степенью сжатия 8,2 под бензин АИ-93. Возглавлял линейку мотор ЗМЗ-4022.10 с форкамерно-факельным зажиганием.

Блок цилиндров[править | править код]

Блок цилиндров отлит из высокопрочного алюминиевого сплава, термически обработан и пропитан специальной смолой для заполнения микропор и повышения герметичности. Блок цилиндров в различные времена изготовлялись по разным технологиям. ЗМЗ-21А отливались в кокиль, но начиная с ЗМЗ-24Д применили более массовый метод литьем под давлением. Однако начиная с 1980-х годов частично вернулись к кокильному литью. Если ЗМЗ-4022.10 имел исключительно кокильный блок а ЗМЗ-4021.10 под давлением, то ЗМЗ-402.10 встречались по обоим технологиям.

Помимо разной формы производства, блоки имели различную фиксацию гильз цилиндров. У кокильного блока существует верхняя плита в расточках которой устанавливаются гильзы и фиксируются по верхнему бурту. Блок под давлением имеет открытую вверх рубашку, с фиксацией гильз по их нижнему поясу.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя ( перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный (но не капитальный) ремонт двигателя в обычной мастерской, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из них — это задний сальник коленчатого вала, представляющий собой набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в режиме, когда число его оборотов не превышало 2000 — 2500 в минуту, то набивка работала эффективно, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. Однако, набивка теряла свои свойства не только со сроком службы, но также из-за радиального биения обкатываемой шейки коленчатого вала. Биение часто присутствует из-за использованной на заводе-изготовителе технологии бесцентровой шлифовки коленчатых валов, при которой, в отличие от классической шлифовки, соосность всех обрабатываемых поверхностей автоматически не обеспечивается. Таким образом на многих двигателях набивка не держит масло по причине биения шейки. В сочетании с повышенными оборотами, усиленный прорыв газов сквозь кольца поднимает давление в картере, увеличивая течь масла через набивку сальника.

Ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

В последнее время все большую популярность набирает процесс проработки этого двигателя, вплоть до того, что этот двигатель получает инжектор, существуют форумы любителей автомобилей «ГАЗ», где подробно описан процесс инжектирования 402-двигателя. Однако расходы, как финансовые, как и технологические, связанные с таким видом проработки оказываются порой совершенно несопоставимыми с результатом, поэтому основные усилия направляются на изыскание способов как улучшить характеристики двигателя без значительного изменения существующей конструкции. Например, некоторые автолюбители полностью реконструируют систему зажигания, превращая её в двухконтурную (как в двигателе ЗМЗ-406), при этом ставятся 2 коммутатора, две катушки зажигания, и полностью прорабатывается датчик- распределитель.

Во второй половине 1990-х годов заменен полностью новым двигателем ЗМЗ-406. В течение ряда лет двигатели производились параллельно, и автомобили ГАЗ предлагались в двух комплектациях — с двигателем 402 или же 406.

Детали к двигателю продаются повсеместно в торговых точках автозапчастей и стоят сравнительно недорого.

• 3M3-402.10 базовая модель для «Волг».
• 3M3-4021.10 двигатель для использования бензина А-76, сжатие снижено до 6,7:1 («Волга»-такси, микроавтобусы РАФ, ЕРАЗ).
• 3M3-4022.10 двигатель с форкамерно-факельной системой зажигания. Серийно выпускался для автомобилей ГАЗ-3102 «Волга» с 1981 по 1992 г..
• 3M3-4025.10 и 3M3-4026.10 — аналогичные моделям 4021.10 и 402.10 версии для «ГАЗели» и «Соболя».

Двигатель ЗМЗ-402.10 / 4026.10 обладает следующими характеристиками^[3]:

• назначение: для установки на легковые автомобили и грузовые автомобили малой грузоподъёмности,
• цилиндров: 4,
• рабочий объем: 2,445 л,
• степень сжатия: 8,2,
• номинальная мощность при 4500 об./мин.: 73,5 кВт (100 л.с.),
• максимальный крутящий момент (брутто), Нм (кгсм): 182,4 (18,6) при 2400-2600 об./мин.,
• масса: 181/184 кг,
• экологический класс: 0.

ГАЗ[править | править код]

УАЗ[править | править код]

РАФ[править | править код]

• РАФ-2203 — ЗМЗ-24Д (1976—1987), ЗМЗ-402.10 (1987—1997)

ЕрАЗ[править | править код]

• ЕрАЗ-762В
• ЕрАЗ-762Р (рефрижератор)
• ЕрАЗ-762ВГП (грузопассажирский пятиместный фургон, с 1988 г.)
• ЕрАЗ-762ВДП «двухкабинный» (пятиместный) бортовой лёгкий грузовой автомобиль .

• Двигатели ОАО «Волжские моторы» для автомобилей УАЗ и «Газель».Издательство «Атласы автомобилей,2001 г.

ГАЗ-3110 технические характеристики

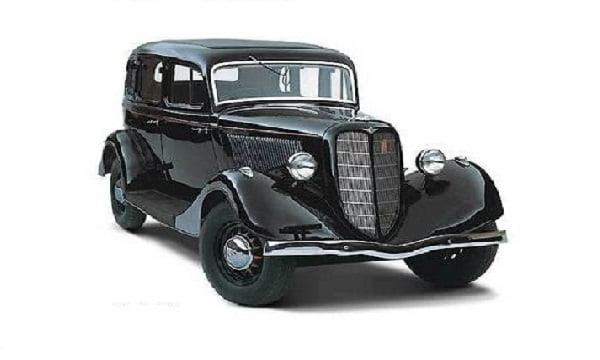

ГАЗ-М1 «Эмка»

ГАЗ-М1 «Эмка» — советский автомобиль, серийно производившийся на Горьковском автомобильном заводе с 1936 по 1943 годы …

Читать полностью

ГАЗ-3110 технические характеристики

Годы выпуска	1997-2005
Тип кузова	4-х дверный седан
Компоновка	переднемоторная, заднеприводная
Колесная формула	4 х 2
Количество мест	5

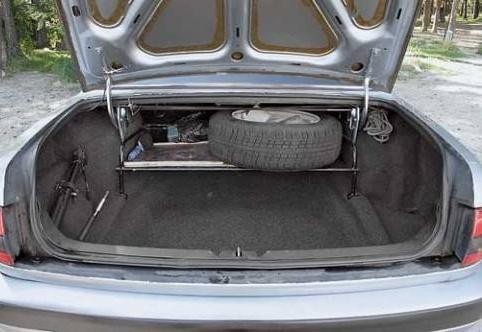

Объём багажника	500 л.

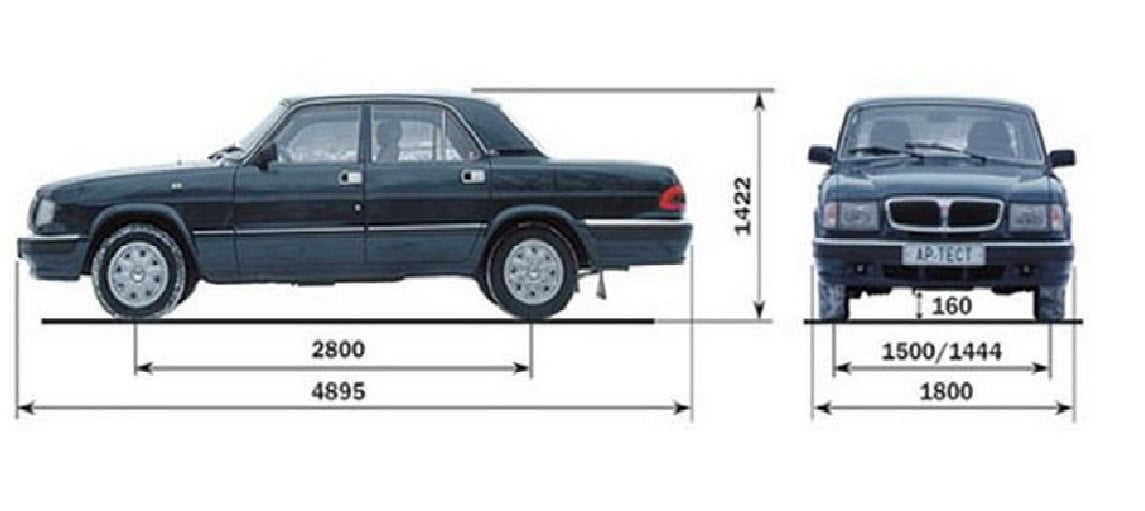

Габариты
Длина	4895 мм.
Ширина	1800 мм.
Высота	1422 мм.
Колесная база	2800 мм.
Клиренс	156 мм.
Колея передних колес	1500 мм.
Колея задних колес	1440 мм.
Снаряженная масса	1400 кг.
Полная масса	1800 кг.
Грузоподъёмность	390 кг.
Двигатель ЗМЗ-402
Производство	ЗМЗ
Годы выпуска	1981-2006
Модель	ЗМЗ-24, ЗМЗ-24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип	бензиновый
Система питания	карбюратор К-151-С
Конфигурация	4-х цилиндровый рядный продольный ДВС
Цилиндров	4
Клапанов	8
Порядок работы цилиндров	1-2-4-3
Охлаждение	жидкостное
Максимальная мощность	100 л.с. 73,5 кВт (90 л.с.) при 4500 об/мин
Рабочий объём	2,445 см3
Максимальный крутящий момент	182 (172)Н·м, при 2500 об/мин
Диаметр цилиндров	92 мм.
Ход поршня	92 мм
Степень сжатия	8,2
Клапанный механизм	OHV
Охлаждение	жидкостное
Материал блока цилиндров:	алюминиевый сплав
Материал ГБЦ	алюминиевый сплав
Общая масса агрегата	181 кг.
Объём масла в двигателе	6 л.
Расход масла на 1000 км.	до 100 г.
Рабочая температура	90 o
Тормоза
Передние	дисковые
Задние	барабанные
Подвеска
Передняя	независимая, пружинная
Задняя	зависимая, рессорная
Расход топлива
Городской цикл	13,5 л.
Шоссе	9 л.
Объём топливного бака	55 л. или 70 л.
Динамика
Разгон до 100 км/ч.	11 сек.
Максимальная скорость	175 км/ч.

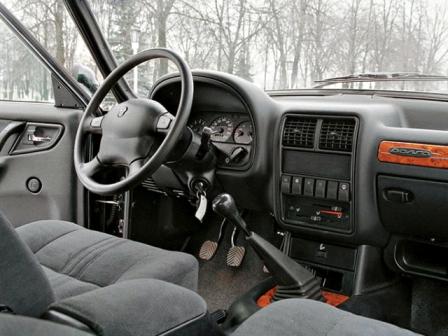

ГАЗ-3110 фотографии

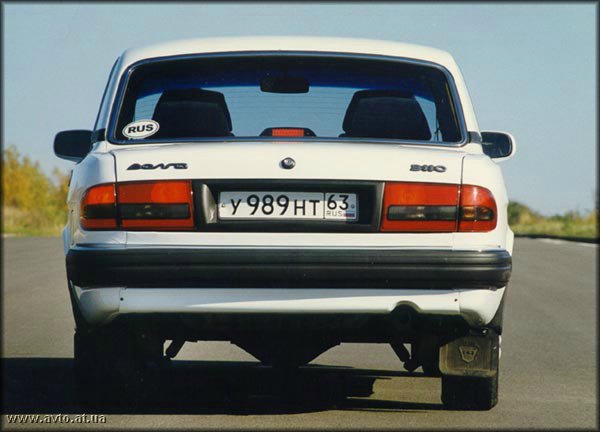

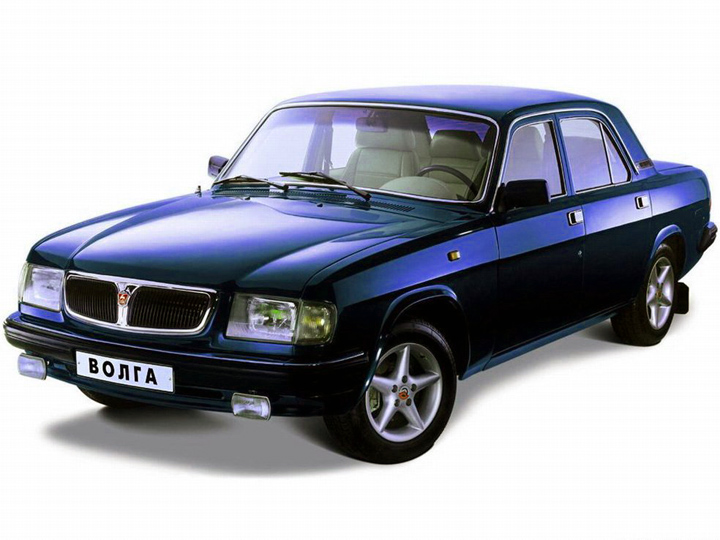

фото ГАЗ-3110 «Волга»

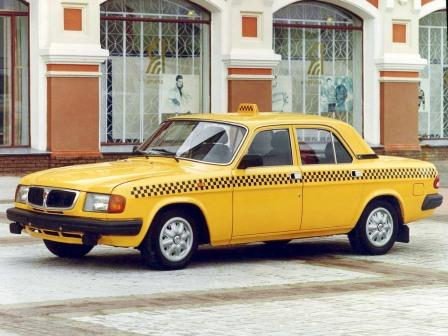

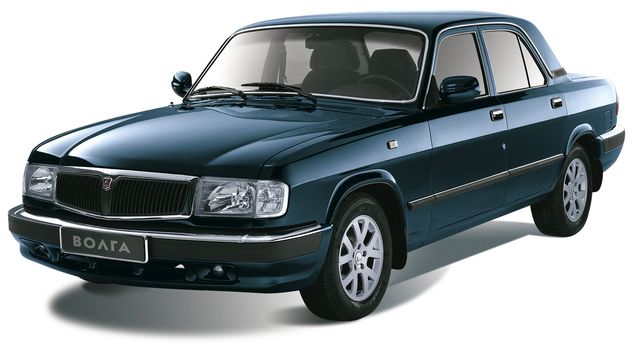

фото ГАЗ-3110 «Волга»

фото ГАЗ-3110 «Волга»

фото ГАЗ-3110 «Волга»

фото ГАЗ-3110 «Волга»

арендовать авто

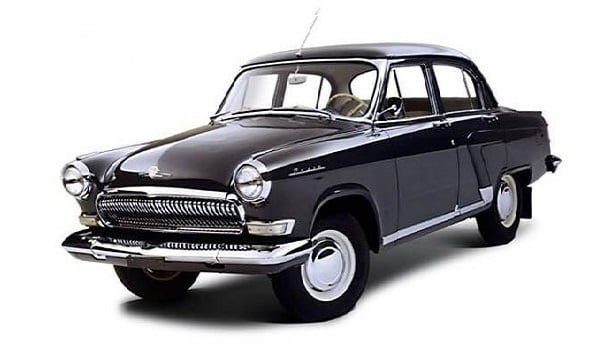

ГАЗ-21 «Волга»

ГАЗ-21 «Волга» — советский легковой автомобиль с кузовом седан. До 1965 года назывался ГАЗ-М21 «Волга». Выпускался серийно с 1956 года …
Читать полностью

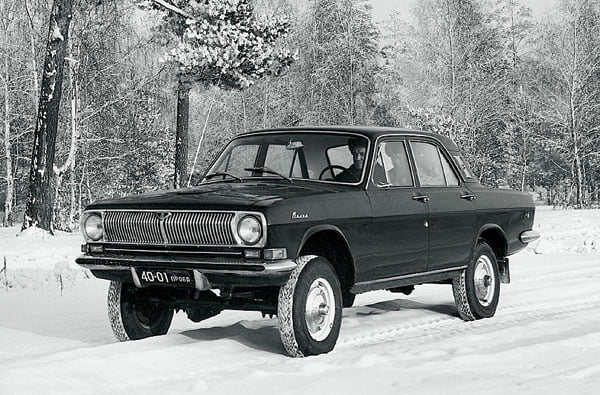

ГАЗ-2495 Волга 4х4

ГАЗ-2495 — полноприводная модель серийной Волги. На внедорожнике использовались узлы и агрегаты ГАЗ-69 и УАЗ…
Читать полностью …

Характеристики и оборудование двигателя ЗМЗ-402

_____________________________________________________________________________

Характеристики и оборудование двигателя ЗМЗ-402


Двигатель ЗМЗ-402 (ГАЗ-402)- бензиновый, карбюраторный, 4-цилиндровый с рядным расположением цилиндров и алюминиевым блоком.

Двигатель ЗМЗ-402 широко распространен на автомобилях ГАЗ-3110 Волга, Газель ГАЗ-2705.

Двигатель ГАЗ-402 простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала.

Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.

Мотор предназначен для установки на грузовые автомобили малой грузоподъемности.

Сцепление: диафрагменное, электрооборудование: номинальное, напряжение 12V

Технические характеристики двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Количество цилиндров — 4

Рабочий объем, л — 2,445

Степень сжатия — 8,2

Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) — 73,5 (100) 4500

Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин Л Нм (кг/см) — 182,4(18,6) 2400-2600

Минимальный удельный расход топлива, г/кВт (г/лсч) — 292,4 (215)

Диаметр цилиндра и ход поршня, мм — 92×92

Масса, кг — 181

Тип двигателя — Бензиновый карбюраторный

Рис.1 Двигатель ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

1 — выпускные трубопроводы; 2 — впускной трубопровод; 3 — карбюратор; 4 — пробка маслоналивного патрубка; 5 – генератор

Блок цилиндров и головка блока ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Блок цилиндров двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 отливается из алюминиевого сплава и составляет одно целое с верхней частью картера.

Блок цилиндров имеет открытую вверх полость водяной рубашки, в которую вставляются чугунные гильзы с опорой в дно этой полости.

По контуру верхней плоскости блока цилиндров расположены десять бобышек для крепления головки цилиндров.

Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Крышки коренных подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку цилиндров ЗМЗ-402 (ГАЗ-402) двумя шпильками диаметром 12 мм.

В первой крышке торцы обработаны совместно с блоком для установки шайб упорного подшипника.

Крышки подшипников растачиваются в сборе с блоком, при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера.

К переднему торцу блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка распределительных шестерен с резиновой манжетой для уплотнения носка коленчатого вала.

К заднему торцу блока цилиндров ГАЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления.

Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм.

Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала КПП с коленчатым валом обрабатываются в сборе с блоком и поэтому картеры сцепления не взаимозаменяемы.

Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз, отлитых из специального износостойкого чугуна. Гильза цилиндров вставляется в гнездо блока нижней частью.

В плоскости нижнего стыка гильза ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 уплотнена прокладкой из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров.

Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,02-0,1 мм. При этом медная прокладка должна быть обжата.

Для надежного уплотнения необходимо, чтобы разница выступания гильз над плоскостью блока ЗМЗ-402 на одном двигателе была в пределах 0,055 мм.

Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по глубине проточки под гильзу (от его верхнего торца) на две группы.

Головка блока цилиндров ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 общая для всех цилиндров, отлита из алюминиевого сплава и подвергнута термообработке (закалке и старению).

Седла всех клапанов вставные, изготовлены из жаропрочного чугуна высокой твердости. Направляющие втулки клапанов металлокерамические.

При сборке с головкой седла и втулки клапанов охлаждаются, а головка нагревается. Дополнительно металл головки вокруг седел обжимается с помощью оправки. Фаски в седлах и отверстия во втулках обрабатываются в сборе с головкой.

Головка блока цилиндров ГАЗ-402 крепится к блоку десятью стальными шпильками диаметром 12 мм. Под гайки шпилек поставлены плоские стальные термоупрочненные шайбы.

Между головкой и блоком цилиндров устанавливается прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

Правильное положение головки на блоке обеспечивается двумя установочными штифтами — втулками, запрессованными в блок цилиндров (в бобышки шпилек крепления головки).

Головки блока цилиндров двигателей ЗМЗ-402.10 и ЗМЗ-4021.10 различаются по объему камер сгорания. Увеличение степени сжатия двигателя ГАЗ-402.10 получено за счет дополнительной фрезеровки нижней плоскости головки на 3,6 мм (высота головки двигателя ГАЗ-402.10 составляет 94,4 мм, высота головки двигателя ЗМЗ-4021.10 равна 98 мм).

Объем камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя ЗМЗ-402.10 и 94-98 см3 для двигателя ГАЗ-4021.10. Разница между объемами камер сгорания одной головки блока не должна превышать 2 см3.

Корпусные детали двигателя ГАЗ-402 (ЗМЗ-402) автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 — блок и головка цилиндров не требуют обслуживания за исключением очистки от пыли и грязи и подтяжки резьбовых соединений.

Через каждые 20000 км пробега необходимо проводить подтяжку головки блока цилиндров, проверку и регулировку зазоров между клапанами и коромыслами.

Гайки шпилек крепления головки блока цилиндров затягиваются от середины головки к торцам (переднему и заднему) Затяжку и проверку затяжки следует делать на холодном двигателе.

Если эту операцию выполнить на горячем двигателе, то после его остывания затяжка гаек окажется неполной вследствие большой разницы в коэффициентах линейного расширения материала головки, блока и шпилек.
