Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание!

Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Краткое содержание:

• Замена датчика скорости
• Дополнительный видео-ролик

Где находится датчик скорости?
Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости?
Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Примечание!
На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание!
Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание!
Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик:
Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Датчик скорости 2110, 2111, 2112, как проверить и заменить датчик скорости своими руками. Как проверить и заменить датчик скорости на ВАЗ 2110, 2111, 2112. Проверка и замена датчика скорости на ВАЗ 2110, 2111, 2112.

Любой, существующий в мире автомобиль, в обязательном порядке оборудуется специальной системой, предназначенной для измерения скорости транспортного средства и передачи данной информации на ЭБУ. На карбюраторных автомобилях используется тросовая (механическая) система спидометра, в результате чего датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 он монтируется только на инжекторные автомобили — данная система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости — мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Содержание

• Где находится датчик скорости и зачем он нужен
• Признаки неисправности датчика скорости
• Диагностика датчика скорости
• Контроллер датчика, как приобрести новый контроллер, на что необходимо обращать внимание при покупке
• Инструменты, приборы и расходные материалы
• Подготовительные работы, как добраться до контроллера и заменить его на новый
• Распиновка проводки, на что обращать особое внимание используя в работе мультиметр
• Советы профи

Где находится датчик скорости и зачем он нужен

Назначение данного устройства — «выставление» угла опережения зажигания, контроль над качеством топливной смеси и правильная подача топлива.

Датчик собирает для инжекторного двигателя массу информации, такой как обороты мотора, уровень детонации, скорость движения и так далее, и передает на электронный блок цифровые сигналы. В свою очередь, тут происходит проверка этих данных и в работу инжектора вносятся соответствующие коррективы. Как правило, датчик скорости расположен под капотом, в двигательном отсеке, возле выпускного коллектора.

Признаки неисправности датчика скорости

Если одометр вдруг отказывается работать, а спидометр «врет» относительно километража и скорости либо работает рывками — это свидетельствует о некорректной работе датчика скорости либо его привода. Также возможны неполадки в электроцепи, перепутана распиновка, подводит разъем и так далее. Помимо этого, указывать на неисправность датчика скорости может и то, что транспортное средство глохнет на холостом ходу, однако этому может быть масса других причин. Конечно, если спидометр выдает заведомо ложные показания, а на панели приборов горит лампа «CHECK ENGINE», значит причина — вышедший из строя датчик скорости.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

1. Снимаем датчик.
2. Определяем, какая клемма датчика за что отвечает (у датчика скорости всего три клеммы — импульсный сигнал, напряжение, заземление).
3. Клемму импульсного сигнала подключаем к входящему контакту вольтметра, а второй контакт вольтметра заземляем на металлическую деталь мотора либо корпуса транспортного средства.

4. Когда датчик скорости будет вращаться (для этого накиньте на ось датчика кусок трубки), напряжение в вольтметре должно повышаться.

Второй способ диагностики датчика скорости:

1. Поддомкрачиваем автомобиль — одно колесо, при этом, не должно касаться земли.
2. Соединяем с датчиком контакты вольтметра таким же образом, как описано выше.

3. Крутим поднятое колесо и следим за изменением напряжения.

Обратите внимание, что данные методы проверки подходят лишь для датчиков скорости, применяющих в своей работе эффект Холла.

Контроллер датчика, как приобрести новый контроллер, на что необходимо обращать внимание при покупке

При выборе нового датчика скорости, обратите внимание на следующие моменты: желательно, чтобы разъемы внутри колодки имели обозначения — «-«, «А», «+», вместо стандартных «1, «2», «3». По сути, это не имеет принципиального значения, но распиновка в таком случае будет проведена быстрее и, что самое главное, правильно.

Еще один важный момент — отдавайте предпочтение устройству с металлическим штоком, поскольку он прослужит больше полугода, «отпущенных» пластмассовому.  Обязательно проверьте, укомплектован ли шток шайбой, как он вращается и не имеет ли он люфта.

Местонахождение датчика скорости

Инструменты, приборы и расходные материалы

1. Ключи на «21» и «22».
2. Трансмиссионное масло.
3. Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый

1. Обесточиваем автомобиль, сняв минусовый разъем с аккумуляторной батареи.

2. Отсоединяем от датчика скорости разъем проводов. Обязательно запомните, какова их распиновка.
3. Откручиваем рукой датчик. Если не получается, воспользуйтесь ключом на «21» либо на «22» (могут быть различия в конструкции).

4. Заодно проверяем состояние привода. После демонтажа датчика откручиваем гайку, с помощью которой привод крепится к коробке передач. Извлекать необходимо крайне аккуратно, поскольку уронив шток в коробку, придется ее тоже разбирать. У нового привода есть резиновое кольцо. Перед монтажом его смазывают трансмиссионным маслом.

5. Монтаж производим в обратном порядке.

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается. Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

Советы профи

На последнем этапе не забудьте проверить привод, а также работу транспортного средства в целом при вывешенных колесах либо в процессе движения автомобиля.

Датчик скорости ВАЗ 2110: проверка, замена своими руками и схема подключения датчика спидометра

Содержание:

1. Для чего он нужен
2. Признаки неисправности
3. Поиск поломки
4. Подготовительные мероприятия
5. Замена

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Схема

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

• Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
• Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
• Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
• Параллельно советуем проверить проводку;
• Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
• Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
• Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
• Сборка выполняется в обратной последовательности;
• Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

 Загрузка …

---

Схема подключения датчика скорости ВАЗ 2110 Инжектор.

Распиновка датчика скорости ВАЗ и схема подключения ДС

Любой существующий автомобиль в мире в обязательном порядке оснащается специальной системой, предназначенной для измерения скорости автомобиля и передачи этой информации на ЭБУ. В карбюраторных автомобилях используется тросовая (механическая) система спидометра, вследствие чего датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 она устанавливается только на инжекторные автомобили — эта система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости – мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Назначение данного прибора — «Установление» Угла Угла Зажигания, Контроль Качества топливных смесей и правильной подачи топлива. Датчик собирает для форсунки Engine Mass информацию, такую ​​как обороты двигателя, уровень детонации, скорость и так далее, и передает в электронный блок цифровые сигналы. В свою очередь, здесь проверяются эти данные и вносятся соответствующие коррективы в работу форсунки. Как правило, датчик скорости находится под капотом, в моторном отсеке, возле выпускного коллектора.

Признаки Неисправность датчика скорости

Если одометр вдруг отказывается работать, а спидометр «врёт» относительно километража и скорости или работает рывками — это свидетельствует о некорректной работе датчика скорости или привода. Также возможны проблемы в электронике, перепутана распиновка, подводит разъем и тд. Кроме того, неисправность датчика скорости может заключаться и в том, что автомобиль глохнет на холостых оборотах, но на это может быть масса других причин. Конечно, если спидометр дает заведомо ложные показания, а на панели приборов горит лампа «Check Engine», то причина в вышедшем из строя датчике скорости.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

Второй способ диагностики датчика скорости:

Обратите внимание, что данные методы проверки подходят только для датчиков скорости на эффекте Холла в их работе.

Контроллер датчика, как приобрести новый контроллер на что обратить внимание при покупке

При выборе нового датчика скорости обратите внимание на следующие моменты: Желательно, чтобы разъемы внутри блоков имели обозначения — «-» , «а», «+», вместо стандартных «1», «2», «3». На самом деле принципиального значения это не имеет, но распиновка будет проведена быстрее и, главное, правильно.

Еще один немаловажный момент — отдавайте предпочтение аппарату с металлическим стержнем, т.к. он прослужит более полугода, «выпустив» пластик. Обязательно проверьте, была ли штанга снабжена шайбой, как она вращается и не имеет ли она люфта.

Инструменты, приспособления и расходные материалы

1. Ключи на «21» и «22».
2. Трансмиссионное масло.
3. Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить на новый

Распиновка проводки, на что обратить особое внимание при использовании мультиметра

Обращаем внимание на распиновку внутри колодки. Когда зажигание включено, вы определяете, какой разъем к какому разъему подключен. Если вы подключили провод к плюсовому разъему, а мультиметр показывает «минус», то следует срочно поменять полярность. Поэтому целесообразно брать блок с соответствующими обозначениями. Но если такой не получилось, можно взять обычную. В данном случае распиновка следующая — 1 — это «+», 2 — «выход сигнала», а 3 — это «-«.

На последнем этапе не забудьте проверить привод, а также работу автомобиля в целом при вывешивании колес или во время движения автомобиля.

На каждом автомобиле, независимо от его класса, производителя или страны происхождения, нет обязательной системы, отвечающей за скорость и количество километров. Ваз 2110 не исключение. Но только на инъекциях.

В карбюраторных моделях применяется тросовая механическая система. Спидометр работает, потому что датчика скорости здесь нет. Он просто не нужен.

Что для чего нужно

Работа по датчику скорости огромная. Он сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливно-воздушной смеси.

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие коррективы в работу инжекторного двигателя.

Признаки неисправности

Если на вашем автомобиле не работает одометр, датчик спидометра работает с определенными рывками или не выдает соответствующих действительности данных, возможно, прибор вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится датчик скорости, который путают в процессе сборки.

Косвенный признак неисправности — машина глохнет при работе на холостом ходу.

Вы, как водитель, легко заметите наличие некорректных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверки двигателя (Check Engine). Если такие явления обнаружены, то можно не сомневаться – требуется датчик скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала нужно найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, то ищите в роторном пространстве в непосредственной близости от выпускного коллектора. Откровенно говоря, место, где он установлен, никаким идеальным не назовешь. Все дело в коллекторе. Во время движения коллектор нагревается. Об него перетираются провода датчика, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно удостоверьтесь, что кабель не затерся. Часто проблемы с устройством возникают именно из-за него.

После визуальной проверки прибора, и без определения наличия поломки, он говорит нам о неисправности самого элемента. Такая проблема решается его заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового устройства, отвечающего всем требованиям вашего автомобиля.

На самом деле при покупке устройства придерживайтесь двух основных правил.

1. Выберите датчик, разъемы внутри колодки которого обозначены — и +. Обычно встречается обозначение 1,2 и 3. Принципиальной разницы между ними нет, подхват выполнить несложно, именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью на СТО. А это совсем другие финансовые затраты.
2. Стержень на элементе должен быть изготовлен из металла. Если удилище пластиковое, то оно прослужит вам около 6 месяцев. Не в твоих интересах регулярно заменять. Но не забудьте проверить металлический стержень, правильность вращения, а также наличие шайб в комплектации.

Замена

Теперь к вопросу как заменить. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят так:

• Снимите минусовой провод с аккумуляторной батареи, что позволит сделать машину;
• Теперь отключите провода от датчика и вспомните, в каком виде была распиновка;
• Снимает устройство простым выкручиванием руки. Инструменты обычно не используются. Но если аппарат сидит плотно, то используйте ключи на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция датчика может немного отличаться;
• Параллельно советуем проверить проводку;
• Сняв счетчик, отвернуть контргайку, на которой держится провод на коробке передач коробки передач;
• Извлекайте осторожно, чтобы не уронить стержень в коробку. В этом случае придется полностью разбирать КПП. Это явно не в ваших интересах;
• Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
• Сборка производится в обратном порядке;
• Обратите особое внимание на распиновку. Подключите мультиметр, включив зажигание. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Именно поэтому мы изначально советовали использовать датчик, не имеющий обозначения 1, 2 и 3.

Если вы избегаете использования нового устройства с неудобной маркировкой 1, 2 и 3, то вы забыли важную деталь распиновки:

• 1 соответствует «+»;
• 2 указывает выходной сигнал;
• 3 — это «-«.

После замены элемента не забудьте проверить устройство в действии. Для этого можно уменьшить передние колеса или просто покататься на машине по местности. Если спидометр и одометр показывают верную информацию, можно считать выполненную работу своими руками.

Датчик скорости ВАЗ 2110 является важным элементом электронной системы управления двигателем, поэтому встретить его можно только на инжекторных «десятках».

Где находится датчик скорости на ВАЗ 2110?

В «десятке» датчик скорости находится на коробке передач.

Если подробнее, то следует за ним на открытом пространстве, в моторном отсеке, Рядом с выпускным коллектором — между гибким валом и приводом спидометра. Датчик устанавливается вертикально.

Принцип действия.

Принцип работы датчика скорости ВАЗ 2110 основан на эффекте Холла: передавая электрические импульсы (в автомобилях марки ВАЗ, кстати, всего 6 таких импульсов) в ЭБУ, датчик информирует об скорость вращения ведущего катка машины, на основании чего блок управления не просто влияет на показания стрелки спидометра/километра, но и управляет работой двигателя, подавая необходимые сигналы на регулятор холостого хода и датчик положения дроссельной заслонки.

Когда нужна диагностика?

В связи с ограниченным количеством импульсов и по многим другим причинам (моторное масло, попадание грязи на датчик, окисление контактов или проводов, расположенных возле датчика скорости, наличие механических повреждений детали и др.) в «десятках «часто можно наблюдать огрехи в работе спидометра или его полную неработоспособность. Одновременно с этим чаще всего возникают проблемы при движении на холостых оборотах и ​​включении системной лампы «Проверить» (код ошибки «24»). Как бы то ни было, любое из названий признаков требует от автовладельца обязательной диагностики датчика скорости, ведь в нем могут крыться причины неисправностей, а могут быть совершенно разные.

Как проверить датчик скорости ВАЗ 2110?

Проверить датчик скорости «десятки» можно всего 3 способами. Один из них подразумевает использование контрольной лампы, два других основаны на схеме.

Но перед тем, как переключиться на любой из них, убедитесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сжав «ус» и выньте фишку, и каждый из них. Один из контактов должен показывать напряжение 12В.

Если с питанием все в порядке, переходим непосредственно к самой диагностике.

Способ №1 осуществляется по вышеописанной схеме без снятия датчика с автомобиля.

1. Тема передних колес.
2. С помощью штатных проводов (если у вас есть помощник) или зажимами типа «крокодил» (если у вас нет помощника) подсоедините вольтметр к датчику скорости, не забыв подать на него ток.
3. Установите КПП в положение передачи и поверните колесо.
4. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения импульсного контактного напряжения — между выходом и массой — чем больше скорость, тем больше напряжение. Диапазон изменений 0,5-10В.

Способ №2 осуществляется по вышеописанной схеме на снятом с автомобиля датчике.

1. Снимите датчик скорости (как это сделать, будет подробно описано ниже — в инструкции по его замене).
2. С помощью проводов снова повторить вышеописанную схему.
3. Возьмите трубку, пассатиж или любой другой прототип, позволяющий прокручивать ось датчика (здесь, главное, не забывайте о технике безопасности), и вращайте датчик вокруг своей оси.
4. Показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

Способ №3 — «Проверка лампочки».

Применяется для датчика скорости без снятия с автомобиля.

1. С помощью домкрата поднять ведущие колеса на землю.
2. Согласно схеме подключить лампочку к диагностируемому элементу.
3. Поставить редуктор на 5 передачу и покрасить руль. Лампочка должна замерзнуть. Если этого не происходит (при наличии напряжения в сети, естественно), датчик подлежит замене.

Замена датчика скорости ВАЗ 2110: подробная инструкция действий.

1. Предварительно обесточить автомобиль (сняв провод с минусовой клеммы АКБ), сжать рычаги по бокам датчика к центру, и отсоединить от него колодку проводов.

1. Снимите датчик скорости, просто повернув его против часовой стрелки (руками или ключом на «21», и установите новый.

1. Затяните датчик до упора, прикрепите к нему колодку проводов, соблюдая полярность.

Будьте осторожны! В процессе такого, казалось бы, будет очень велика вероятность повреждения приводного стержня и попадания его обломков внутрь привода.

Если этого еще можно избежать, действуйте следующим образом:

• отвернуть крепление спидометра (гайка с шайбой) ключом на «10»;

• попробуем вытащить на себе, если не получится — помогите себе накидным ключом на «14», главное не разгружайте шток, иначе придется разбирать всю КПП;

• дальнейшие действия зависят от удачи и вашего желания. Можно просто заменить шток (при покупке обязательно сверить его маркировку с неудавшейся деталью, так как количество зубьев на шестерне может быть разным), а можно еще попробовать убрать обломки, особенно если он пластиковый: расколоть провод на огне и высыпать на него осколок, дождаться остывания провода и вынуть его вместе с пластиком. Если внутри остались мелкие предметы, можно попробовать стряхнуть семенем или ножницами, в случае неудачи — меняется стержень.

Важно! На новом резиновом уплотнителе перед установкой отсутствует моторное масло, а на самом штоке красный герметик, т. к. в приводе он уже не закреплен.

Видео.

Любой автомобиль оборудован системой, которая показывает скорость движения и километраж (пройденный путь). Именно спидометр, который является прибором для определения мгновенной скорости, дает возможность узнать, какая максимальная скорость ВАЗ 2110.

Датчики скорости устанавливаются только на инжекторные автомобили, где присутствуют карбюраторные двигатели, их нет. Это устройство отвечает за подачу и расход топлива, угол опережения зажигания, следит за качеством горючей смеси. Все данные передаются на электронный блок управления, находящийся под управлением форсунки.

До появления датчиков на каждый карбюратор Двигатель устанавливались механические приводы спидометра. На автомобилях ВАЗ 2010 года выпуска до 2006 года устанавливаются механические приводы. Новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

Поломки могут проявляться:

• наличием перебоев в работе, ложных данных в показаниях приборов для определения скорости и измерения количества скорости вращения;
• отсутствие устойчивой работы двигателя на холостом ходу;
• поворотный Check Engine (Проверьте двигатель) на приборной панели;
• прекращение выдачи ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503) ЭБУ.

Эти проблемы возникают по разным причинам: загрязнились разъемы датчика, был нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

Всегда нужна замена

Информация, передаваемая датчиком скорости в ЭБУ, очень важна, именно от нее зависят приборы, о которых шла речь выше. Также эта информация влияет на качество топливной смеси, которая подается в цилиндры, частоту оборотов на холостых оборотах, стабильность работы двигателя и количество потребляемого топлива.

При неисправности датчика электронный блок не в состоянии определить, находится автомобиль в движении или стоит. При этом появляются плавающие обороты, двигатель начинает тупить, а расход топлива будет намного больше.

Проведение ДС техосмотра Доступен каждому автолюбителю. Чтобы найти неисправность, нужно знать, где она находится на ВАЗ-2110. Датчик ставится в подкапотном пространстве под капотом, в моторном отсеке. Рядом находится выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью просматривается и доступен из пространства лобового стекла).

Провода трутся о коллектор, что может привести к повреждению. Иногда достаточно изолировать их и расположить так, чтобы не было контакта с коллектором.

Не забывайте о переползании троса, способного стать причиной обрыва. Если такой проблемы нет, значит надо искать ее в самом датчике или в его приводе.

Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливается работоспособность спидометра.

Сколько меняется

В случае, когда проводка и контакты в порядке, необходима замена датчика. Его стоимость варьируется от 170 до 400 рублей. Замена тоже займет немного, от 100 до 150.

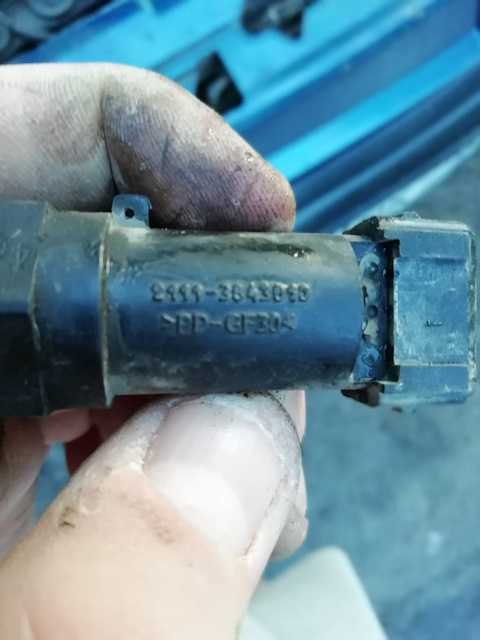

Для покупки нужно знать номера датчиков в справочнике. Номер 2110-3843010Ф соответствует датчику механического привода, а номер 2170-3843010 — электронному. Датчики желательно выбирать с обозначениями «-«, «А», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Необходимо обратить внимание на производителя, чтобы не приобрести некачественный товар. Привод должен быть полностью металлическим.

Поэтапная замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для того, чтобы самостоятельно поменять датчик скорости, достаточно иметь под рукой два-три ключа (10, 21, 22) и крестовину.

1. Отключает ток на машине, для этого снимается разъем с аккумулятора.
2. От датчика отсоединяется разъем проводов, у которого рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную, либо ключами на 21 или 22 (в зависимости от исполнения).
4. Состояние привода изучается. После снятия датчика с помощью ключа на 10 откручивается гайка, которой крепится привод датчика.
5. Замене подлежат диски с механическими повреждениями, если таковых нет, можно оставить прежние.
6. Установка нового устройства должна производиться в обратном порядке.
7. На новый привод установлена ​​резиновая насадка, которую необходимо смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов с помощью мультиметра. Если контакты вдруг перепутались, меняют их местами.
9. Осталось проверить. Делается это либо при основании автомобиля, либо с подвешенными колесами.

Замена электронного датчика

Обесточивается бортовая цепь, ослабевает хомут и снимаются гофры. Затем отсоединяем провода от датчика скорости и сдвигаем фиксатор. Далее ключом на 10 откручивается гайка, которой крепится датчик.

Старый датчик заменен на новый датчик, закручена гайка, подключена гофра, подключена клемма массы.

После этого двигатель должен начать работать в обычном режиме, это означает, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа Устройства возобновилась.

Обслуживание, проверка и ремонт Датчик скорости ВАЗ 2110.

Штатный Датчик скорости Автомобиль ВАЗ 2110 стоит на КПП автомобиля.

Назначение и принцип работы

датчик скорости

Функциональность данного устройства как датчик Скорости ВАЗ 2110 основаны на использовании т. н. Эффект Холла, т. е. поток импульсов, частота которых прямо пропорциональна скорости автомобиля, передается от автомобиля к автомобилю. Термостат ВАЗ 2110 — как заменить старый. Электроцентр автомобиля, анализируя поступающие данные, выбирает нужную частоту холостого хода и подает сигнал на устройство регулировки частоты холостого хода Мотор, улучшающий состав воздушно-капельной консистенции, поступающий в камеру сгорания, минуя дроссельную заслонку ТК .

При прохождении дистанции в один километр Датчик скорости , фото которого вы можете увидеть на нашем портале, передает на ЭБУ свыше 6 импульсов импульсов. На основе характеристик временного анализа медицинских сигналов бортовик передает данные на приборную панель, определяя показания спидометра.

Есть еще одна нужная вам функция Датчик скорости ВАЗ 2110, схема которого представлена ​​на нашем ресурсе. Это экономия в расходе топлива. Как проверить датчик парктроника мультиметром (тестером. Прибор говорит управления, что машина движется со скоростью 100 км/ч. Датчик Дроссельная заслонка передает на контроллер сигнал о прекращении работы педали газа водителем. Контроллер воспринимает импульс, осмысленный режим Тормозит силовую установку И отключает топливную систему.

как

проверить датчик скорости на исправный

Признаки неисправности данного прибора складывается в последующем:

• приостановка работы двигателя в поступательном движении в режиме холостого хода рабочего хода и неправильный спидометр представленный при этом;
• при обнаружении вспышек в электрочашках датчик скорости , стоимость которого весьма актуальна, высвечивается световая прозрачность «Проверка» с параллельной фиксацией в ОЗУ кода ошибки «24».

В принципе: такая запись вероятнее всего с минусами в работе ДМРВ, но, так как прозрачность «Проверка» в этом варианте постоянно не высвечивается, то может это отличие будет косвенно указывать на какие устройство дало сбой в работе.

Причины выхода из строя

датчика скорости

Отсутствие показаний спидометра не означает выход из строя этого прибора. Хотя приобрести датчик скорости на «десятку», довольно удержать маленькую сумму, но будет очень печально, факт замены датчика скорости не даст должного эффекта. А предпосылки могут быть следующие:

1. Наличие пылевых и масляных подъемников на датчике скорости, видео по замене которых можно найти в сети. Датчик скорости ВАЗ 2110 является важным элементом электронной системы управления двигателем, поэтому встретить его можно только на . Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Видео: Как открыть ваз 2110 без ключа с помощью как открыть дверь автомобиля с помощью. Для предотвращения продукта в этом случае, вам просто нужно очистить это устройство.
2. Несимметричный контакт разъема изделия и обрыв проводки.
3. Временами отсутствие чисто механической передачи, что кроется в явных недоделках троса указателя скорости приборной панели — спидометра.

AS

Проверить датчик Скорость

Проверить Датчик скорости 51. 3843 легковых автомобилей ВАЗ . Как проверить лямбда-зонд мультиметром. Дата публикации: 20 декабря 2016. Лямбда-зонд — датчик концентрации около 2 (или проще говоря — датчик кислорода), позволяющий оценить объем. Проверил так же как и обычный датчик холл от триблора

Спидометр проверка как

проверка датчик Скорость

Как проверить спидометр, как проверить датчик скорости .

Возможны следующие варианты:

1. Затрудненное неравномерное движение троса в оплетке, вызванное дефектами троса — сеятелями или розетками металлического троса. Они могут существенно повлиять на функциональность привода датчика.
2. Увеличение оборота кабеля.

Проверка устройства на исправность:

1. Вывешиваем на домкраты передние колеса автомобиля.
2. Отключить проводной контакт от изделия и подключить к нему мультиметр цифрового типа или аналогичный прибор
3. Совершая вращательные движения с вывешенным колесом с небольшой скоростью, измерьте импульсный поток сигнала с разъема. Проверка работоспособности начинается с проверки заземления и питания электрической цепи.
4. Убрать устройство с места посадки.
5. Подключить прибор для измерения напряжения к выходным контактам.
6. Поворачивая привод датчик скорости , Измерьте его разность потенциалов.
7. На выходе должны быть получены данные, при которых частота и напряжение выходной мощности увеличиваются с увеличением скорости вращения ротора.

Функциональность прибора считается удовлетворительной, если он отображает параметры частоты и напряжения на выходном контакте. Как открыть ВАЗ 2110 без ключа и как открыть машину без ключа за одну минуту. В противном случае замена датчик скорости ВАЗ «десятки» не избежать.

Если вы понимаете подключение датчика скорости Вам следует знать, что эти устройства различаются по степени подключения. Имеется следующая распиновка датчик скорости ВАЗ 2110, которой следует руководствоваться. Очень важно изучить принципиальную схему датчика скорости , которая прилагается к этой статье.

Заводской Датчик скорости Автомобиль ВАЗ 2110 выпускается с некоторыми отличиями по подключению к зажимному разъему. Подскажите как проверить датчик ABS Tester B. в гаражных условиях. Мы предоставим видео с проверкой датчика и объясним, как правильно диагностировать этот элемент. Разъем в форме квадрата используется в электронных комплексах BOSH. Датчик скорости находится на автомобилях ВАЗ 2110 в зависимости от проверки проводки до . Круглый разъем используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости Приборы с такой оцифровкой контактной группы, как «-«, «А», «» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1» , «2», «3». Кроме того, предпочтение нужно отдавать устройствам с металлическим типом ложи, так как пластиковые стержни довольно недолговечны.

Принятие решения о покупке Датчик ВАЗ 2110 скорости, следует проверка Шток прибора при вращательных движениях и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали как прокладочная шайба на штоке штока .

Замена

датчика скорости «Десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем местонахождение прибора который находится в пространстве между приводом спидометра и валом этого прибора, представляя собой гибкий провод.
2. При отключенной системе зажигания, либо при обесточенной аккумуляторной батарее снять контактный разъем, пружины фиксаторов в сжатом состоянии.
3. Демонтируем фиксаторы пружин, для чего снимаем крепеж ключом на «22» и распускаем контакты.
4. Соединяем привод датчик скорости С новым устройством.
5. Установка креплений и вилка в разъем башмака.

При проблемах с демонтажем сломанной тяги купить новую деталь, следует подобрать запчасть с таким же количеством зубьев на шестерне. При установке изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: При снятии бракованного изделия есть вероятность дефекта штокового устройства, лучше произвести демонтаж привода спидометра. Для этого снимите привод с помощью ключа на «10» и аккуратно выньте его из корпуса передаточной части МКПП. Как поменять форсунку на ваз 2110 замена ваз 2110. Не аккуратно разбирайте, случайно не пропустите стержень в

Распиновка датчика скорости. Датчик скорости ваз распиновка и схема подключения дс схема подключения спидометра ваз 2115

В любом автомобиле есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его назначении, неисправностях и диагностике вы можете узнать из видео ниже.

[Скрыть]

Назначение датчика скорости в автомобиле

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, устройство следит за качеством топливовоздушной смеси.

Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т. д. — после чего передает импульсы на ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

Симптомы

В том случае, если одометр перестал нормально работать, а спидометр дает неверную информацию относительно пройденного пути и скорости, это свидетельствует о неисправности. Это может быть проблема как с датчиком скорости ВАЗ 2110, так и с приводом устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неработоспособностью самого разъема. В последнем случае проблема может быть из-за плохих контактов.

Среди прочего признаком неисправности регулятора может быть то, что машина глохнет на холостом ходу. Конечно, причин, почему машина глохнет, может быть много. В том случае, если спидометр, расположенный на панели приборов, дает неверные данные, на приборной панели должен гореть индикатор Check Engine. Если DS выйдет из строя, вы сразу обратите внимание на горящий чек на дашборде.

Диагностика ДС на ВАЗ 2110

Как проверить датчик скорости на ВАЗ 2110 самостоятельно? В первую очередь для этого необходимо знать, где должен находиться ДС, после чего проводится диагностика его накопителя. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в моторном отсеке, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего плавятся.

Результат — короткое замыкание. Обычно эту проблему можно решить, заизолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другим вариантом диагностики может быть проверка кабеля на наличие обрыва. Эта причина является одной из наиболее вероятных. Если шлейф в порядке и повреждений в процессе не обнаружено, то проблема кроется в самом контроллере или его накопителе.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС предполагает покупку нового контроллера. Приобретая новый регулятор, необходимо обратить внимание на то, что каждый разъем, расположенный в конструкции блока, имеет определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.

Еще один, не менее важный нюанс. Вам нужно купить устройство, которое оснащено металлическим стержнем. Этот шток позволит вам прослужить не менее полугода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно нужно проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

Самостоятельный ремонт и замена

Если вы решите заменить устройство самостоятельно, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера осуществляется следующим образом:

1. Для начала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумулятора.
2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно запомнить, какая у этих элементов распиновка.
3. Сам контроллер можно открутить вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать ключ на 21 или 22. При этом регулятор может иметь определенные конструктивные отличия.
4. Также сразу проверьте, насколько хорошо работает привод. После того, как регулятор демонтирован, необходимо открутить гайку, крепящую привод к редуктору. Процедуру демонтажа нужно производить очень аккуратно, ведь если случайно уронить шток в трансмиссию, коробку нужно будет снимать и разбирать. Что касается нового привода, то он оснащен резиновым уплотнителем. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно понять процедуру замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в данном случае большую роль играет распиновка проводки. Внутри самого блока видно как указана распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключить привод.

В том случае, если мультиметр показывает «-», а данный накопитель был подключен к плюсовому разъему, это говорит о том, что необходимо поменять полярность. Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или при поднятой передней части автомобиля (чтобы колеса были на весу).

Если вы сомневаетесь, что сможете самостоятельно выполнить всю процедуру и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не отличается особой сложностью, поэтому стоимость услуги по замене не будет особенно высокой. Для установки лучше использовать более качественный регулятор, чтобы в дальнейшем не столкнуться с необходимостью его ремонта и замены.

Причина, по которой ВАЗ-2114 начинает глохнуть на холостом ходу, это датчики, а точнее их неисправность. Конечно, непосредственной причиной может быть ДПС, или ДМВР. Но, как показывает практика, обычно. Но, не стоит сразу прибегать к замене, ведь необходимо точно определить проблему. Для этого стоит провести диагностику. В этой статье пойдет речь о причинах выхода из строя датчика скорости, а также о методах его диагностики.

Устройство датчика скорости

Новый и старый датчик скорости

Косвенными показателями того, что датчик скорости вышел из строя, являются: неработающий спидометр, потеря тяги двигателя.

Следовательно, исходя из этих факторов, можно предположить, что необходима диагностика датчика. Для этого стоит разобраться в устройстве и работе этого узла.

Принцип работы

Датчик скорости

Измеритель скорости подает определенные импульсы на электронный блок управления, который считывает данные работы датчика и передает показатели на приборную панель, а также регулирует работу основных силовой агрегат в зависимости от полученных результатов.

ЭБУ подает импульс и ждет ответного действия от датчика. Обратная связь пропорциональна скорости вращения колес и коленчатого вала. Итак, измеритель скорости передает свои импульсы (на 1 километр — 6004 импульса).

Электронный блок управления рассчитывает скорость по интервалу между поступающими импульсами от датчика.

Также датчик скорости при штатной работе регулирует расход топлива в автомобиле. Как это происходит? При отпускании педали газа датчик воспринимает ситуацию как торможение и ЭБУ прекращает подачу топлива. Так, при скорости 20 км/ч дроссельная заслонка закрывается, и подача топлива прекращается полностью, что позволяет экономить топливо. Это одна из многих полезных функций датчика скорости.

Расположение датчика под капотом ВАЗ-2114

Сам датчик скорости находится на коробке передач, около щупа. Это оптимальное расположение, так как снятие показаний скорости происходит с вала редуктора, что позволяет максимально четко и правильно измерять показатель на любой скорости.

Расположение датчика скорости на автомобиле

Симптомы

Когда мы рассмотрели устройство и принципы работы датчика скорости, можно определить прямые и косвенные признаки неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:

• Нестабильная работа или ОСТАНОВКА двигателя на холостом ходу.
• Нестабильная работа или выход из строя спидометра.
• Повышенный расход топлива.
• основной блок питания.

Проверка работоспособности

Рассмотрев все необходимые данные, можно переходить непосредственно к процессу проведения диагностических работ, датчик скорости ВАЗ-2114. В первую очередь можно подключиться к электронному блоку управления, который будет показывать ошибки, связанные с работоспособностью датчика скорости, а именно:

• P0500 — Отсутствие сигнала измерителя скорости автомобиля.
• P0503 — Перемежающийся сигнал датчика скорости (тут скорее всего виновата проводка).

В этом случае наиболее частой причиной является обрыв контактных проводов, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно тестером.

Проверка самого датчика

Второй способ — проверить контакт самого датчика. Для завершения процесса вам понадобится тестер. Итак, рассмотрим последовательность действий:

Распиновка проводов датчика скорости

На видео обзор проблемы с датчиком скорости ВАЗ-2114 (обрыв датчика)

выводы

Проверить датчик скорости ВАЗ-2114 довольно просто, и даже с этой задачей справится начинающий автомобилист. Для завершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.

Прибор, который называется спидометр, теперь есть на любом автомобиле. Но мало кто задумывается, откуда берется информация об этом датчике, как она собирается и формируется. Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей – ВАЗ 2110.

Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение важной для всего транспортного средства задачи. Фото: lada34.ru

Какие основные функции у этого прибора

Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления. Блок управления преобразует данные, передавая их на устройства, которыми он управляет сам. Это регулирует так называемый холостой ход авто. Подача настраивается топливной смесью, насыщением ее состава. Именно поэтому столь важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов, даже при прохождении небольшого расстояния. Это позволяет оптимизировать критически важные системы и детали, управляющие поведением автомобиля.

Как узнать, когда нужна замена

Есть несколько основных признаков, позволяющих распознать неисправность в датчике:

1. На приборной панели загорелась лампочка check engine. Часто такие проблемы сопровождаются цифрой 24.
2. Двигатель глохнет во время движения.
3. Информация со спидометра передается рывками или волнами.
4. Одометр перестает работать.

Где найти датчик скорости

Замена нужна, если после проверки стало ясно, что причина неисправности в датчике. Фото: mymechanic.ru

Последовательность работы будет такой:

1. Берем набор с ключами и оборудованием.

Новый датчик скорости приобретается стоимостью не менее двухсот рублей. Без хорошего и качественного герметика не обойтись.

Узнайте из видео инструкции, как работает процедура замены:

О распиновке датчиков

Датчики скорости делятся на несколько групп в зависимости от того, как они соединяются с другими деталями. Для выполнения правильной распиновки устройства рекомендуется выбирать устройства со следующей контактной группой оцифровки :

Их легко увидеть внутри устройства. Они заменяют обычные цифры, такие как 1, 2 или 3. В большинстве случаев рекомендуется металлический шток. Пластик тоже используется, но долгим сроком службы похвастаться не может.

Здесь вы видите схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное помнить распиновку внутри блока. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если устройство подключено к одному знаку, а показывает другой. Поэтому желательно приобрести блок с соответствующими обозначениями. Но можно взять и обычный, если не удалось найти соответствующий вариант.

На последнем этапе работы необходимо дополнительно проверить накопитель. И как работает автомобиль после замены.

Дополнительная информация о диагностике

Существует несколько способов определения качества работы.

1. Сначала нужно снять проблемное устройство, а потом провести замер чистоты исходящего сигнала. Вольтметр помогает определить выходное напряжение. На прибор необходимо надеть специальные трубки из пластика. И крутим его, пока он не наберет скорость 3-5 километров в час. Напряжение увеличивается с частотой, так как сама скорость набирается в больших количествах.
2. Поднимаем машину на домкратах. Снимаем дополнительные разъемы с датчика. Затем начинаем крутить колесо. Когда этот этап пройден, проверяем частоту вместе с напряжением тем же вольтметром. Если параметры увеличиваются вместе со скоростью, то проблем нет.
3. Используем домкрат, чтобы передняя часть автомобиля была выше нижней. Импульсный провод, идущий от датчика, необходимо отсоединить. При включенном зажигании водитель должен искать символы с плюсом и минусом. Колесо крутится после подключения провода сигнального типа. Если загорелся минус, значит все в порядке. И проверка завершена.

Что влияет на цену датчика

Главное — материал из которого изготовлен шток. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется думать буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важно, как выполнена распиновка. Это зависит от того, как расположены провода на рабочих поверхностях. Их легко увидеть, осмотрев внутреннюю часть блока. Сначала обычно идет минус, потом А, потом +.

Отдельно стоит убедиться, что шток снабжен шайбой. Само устройство должно вращаться легко и свободно. Но игра в то же время не должна быть чрезмерной.

• Датчик без провода с плоским разъемом стоит от 150 руб.;
• С разъемом ОСТ и проводом — от 200 руб.;
• С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие датчики начинают отображать информацию, соответствующую действительности. Если проблема сохраняется даже после замены устройства, стоит поискать причины в других частях автомобиля.

На автомобилях ВАЗ 2110 и 2114 используется электронный датчик скорости, пришедший на смену механической системе, состоящей из . Из статьи вы узнаете, как они работают и чем отличаются разные модели датчиков, где они расположены и как их заменить.

Как работает электронный датчик

До 2006 года на автомобили устанавливался датчик скорости, который работал в связке с приводом. Ведущая шестерня вращалась ведущей шестерней главной пары. Поэтому такой датчик можно было устанавливать на автомобили с механическим спидометром, для этого нужно было установить новый указатель скорости, который работал не от вращающегося тросика, а от импульсов датчика. Датчик основан на эффекте Холла — электродвижущая сила (ЭДС) в индукторе изменяется при прохождении через него металла. С 2006 года стали устанавливать новую модель датчика, который не нуждался в приводе, потому что работает с репером (металлическим штифтом), установленным на ведущей шестерне коробки передач.

Где находится датчик скорости на ВАЗ

На всех автомобилях ВАЗ 2108-2115 датчик находится в картере коробки передач (КПП) за правой кромкой двигателя. На 8-клапанных двигателях добраться до датчика удобнее всего со стороны аккумулятора. На 16-клапанном датчик тоже находится, поэтому и добираются до него точно так же.

Замена датчика скорости на автомобилях выпуска до и после 2006 года

Проверка датчика подробно описана в статье про . В первую очередь нужно отсоединить минусовую клемму от аккумулятора. Затем отсоедините разъем проводки от электронного датчика скорости. Для этого надавите пальцами на фиксатор провода (на некоторых моделях датчиков фиксатор пластиковый) и потяните штекер вверх.

На 16-клапанных двигателях необходимо сжать два кронштейна в верхней части заглушки. После этого нужно выкрутить датчик скорости. Для этого на большинстве автомобилей достаточно усилия пальцев. Если пальцами не получится, придется откручивать ключом на 21. После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из коробки передач. Установите новый датчик или привод в обратном порядке.

Для выпущенных после 2006 года

На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни коробки передач, поэтому используют другой способ крепления датчика. Сам датчик устанавливается там же. Прежде всего, отключите минусовую клемму от аккумулятора. После этого откручиваем хомуты воздушного патрубка, который идет от фильтра к дросселю. Если не снимать патрубок, то подобраться к датчику очень сложно. Затем отсоедините штекер от датчика, сжав провод или пластиковый фиксатор. Провода убираются в сторону и ключом на 10 (удобнее делать эту операцию трещоткой с небольшим удлинителем) откручивается болт крепления датчика. После этого датчик вытаскивается из коробки передач. Установка осуществляется в обратном порядке.

Датчики, установленные до и после 2006 года, не взаимозаменяемы. Поэтому при покупке не перепутайте их.

Штатный датчик скорости автомобиля ВАЗ 2110 располагается на КПП автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110, основан на использовании т.н. эффект Холла, т. е. от устройства к ЭБУ автомобиля передается поток импульсов, частота которых прямо пропорциональна скорости автомобиля. Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и подает сигнал на устройство, регулирующее обороты холостого хода двигателя, что оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку транспортного средства.

При прохождении дистанции в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на компьютер более 6 тысяч импульсов. На основании параметров временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что транспортное средство движется со скоростью 100 км/ч. Датчик дроссельной заслонки посылает сигнал контроллеру о том, что водитель перестал нажимать на педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Признаки дефектов данного устройства следующие:

• приостановка работы двигателя при поступательном движении на холостом ходу рабочего хода и одновременное представление неверных значений спидометра;
• при обнаружении дефектов в электрической цепи датчика скорости, цена которого вполне приемлема, высвечивается световой баннер «ПРОВЕРКА» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при дефектах в работе ДМРВ, но поскольку баннер «ПРОВЕРКА» в этом варианте не отображается постоянно, возможно, что эта разница будет косвенно свидетельствовать о том, какое устройство отказало в работе.

Отсутствие показаний спидометра не означает выход из строя данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет очень обидно, что сам факт замены датчика скорости не даст должного эффекта. А причины могут быть следующие:

1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которых можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Для предотвращения продукта в этом случае, вам просто нужно очистить это устройство.
2. Нестабильный контакт разъема изделия и обрыв проводки.

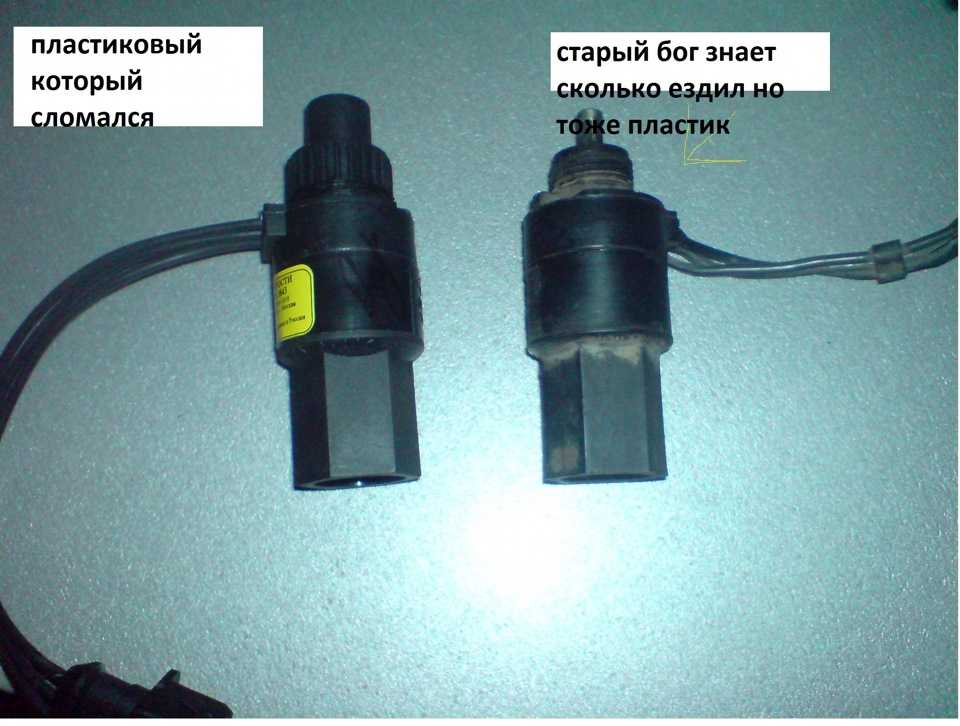

3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах тросика указателя скорости — спидометра.

Здесь возможны следующие варианты:

1. Сложная неравномерность движения плетеного кабеля, которая вызвана дефектами кабеля — заусенцами или обрывами металлических жил кабеля. Они могут существенно повлиять на функциональность привода энкодера. 2. Увеличена скорость кабеля.

Проверка устройства на исправность:

1. Вывешиваем на домкрат переднее колесо автомобиля.
2. Отсоединяем проводной контакт от изделия и подключаем к нему мультиметр цифрового типа или аналогичный прибор
3. Совершая вращательные движения с подвешенным колесом на малой скорости, измеряем сигнал импульсного потока с разъема. Проверка работоспособности начинается с проверки заземления и силовой электрической цепи.
4. Снимите устройство с сиденья.
5. Подключаем прибор для измерения напряжения к выходным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны быть получены данные, в которых по мере увеличения частоты вращения ротора увеличивается частота и напряжение выходной мощности.

Функционал устройства считается удовлетворительным, если при диагностике показывает параметры частоты и напряжения на выходном контакте. В противном случае замены датчика скорости ВАЗ «десятки» не избежать.

Если вы имеете дело с подключением датчика скорости, то вам следует знать, что эти устройства различаются по степени подключения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми отличиями в подключении к колодочному разъему. Квадратный разъем используется в электронных комплексах Bosch. Круглый разъем используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать устройства с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на контактах блока) вместо цифрового обозначения типа «1», «2 «, «3». Кроме того, следует отдавать предпочтение устройствам со штоком металлического типа, так как пластиковые штока очень недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора при вращательных движениях и его люфт, который должен быть минимальным, а также наличие такой детали, как шайба на штоке датчика товар.

Такая операция как замена датчика скорости ВАЗ 2110 проводится по следующему плану:

1. Определяем местонахождение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляя гибкий провод.
2. При выключенной системе зажигания, либо при обесточенном аккумуляторе снять контактный разъем, приведя пружинные хомуты в сжатое состояние.
3. Демонтируем пружинные хомуты, для чего снимаем крепления ключом на «22» и разъединяем контакты.
4. Соединяем привод датчика скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаемся к блочному разъему.

В случае проблем с демонтажем сломанного штока, покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия необходимо смазать резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока прибора, привод спидометра лучше демонтировать. Для этого ключом на «10» снимите привод и аккуратно снимите его с корпуса МКПП. Аккуратно проводите демонтаж, не пропустите случайно шток в картер коробки передач.

avtovx.ru

Как проверить датчик скорости/спидометра на ВАЗ 2110 и где он находится

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за считывание показаний скорость и количество пройденных километров. ВАЗ 2110 не исключение. Но только на инжектор.

Датчик скорости

В моделях с карбюратором используется тросовая механическая система спидометра, поэтому датчик скорости отсутствует. Это просто не нужно.

Что это за

Работа датчика скорости отличная. Он информирует электронный блок управления о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Схема

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления. Там информация проверяется, в работу вносятся соответствующие коррективы. инжекторный двигатель.

Симптомы

Если на вашем автомобиле не работает одометр, датчик спидометра функционирует с определенными рывками, или выдает данные, не соответствующие действительности, вероятно, прибор вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, есть нарушения в электрической цепи, не работает разъем. Кроме того, нередко проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

Косвенный признак неисправности — машина глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие некорректных показателей на спидометре, а также обратите внимание на сигнальную лампочку, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений можно не сомневаться – требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала нужно найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Ушки для крепежа

Что касается его расположения, то ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Откровенно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекторе. Во время работы автомобиля коллектор нагревается. Об него трутся провода датчиков, что со временем приводит к неисправностям, замыканиям.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно проверьте, чтобы кабель не порвался. Часто проблемы с устройством возникают именно из-за него.

Проверив устройство визуально, а не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового устройства, отвечающего всем требованиям вашего автомобиля.

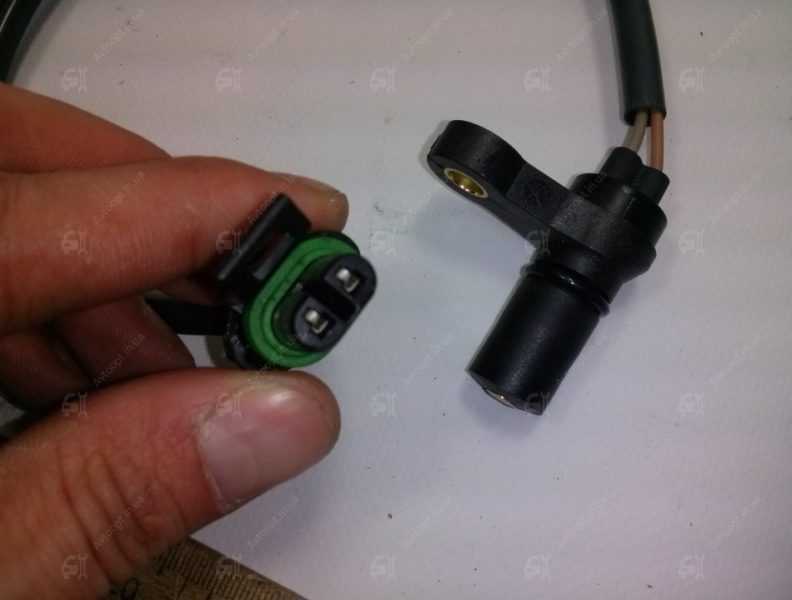

Коннектор

По сути, при покупке устройства придерживайтесь двух основных правил.

1. Выберите датчик, разъемы которого внутри блока обозначены -, A и +. Обычно там используется обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью на СТО. А это совсем другие финансовые затраты.
2. Стержень элемента должен быть металлическим. Если стебель пластиковый, он прослужит вам около 6 месяцев. Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения, а также наличие шайбы в комплекте.

Замена

Теперь к вопросу как произвести замену. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

• Снимите отрицательный провод с аккумулятора, что обесточит автомобиль;
• Теперь отсоедините провода от датчика и обязательно запомните в каком виде была распиновка;
• Устройство разбирается простым выкручиванием вручную. Инструментов обычно не требуется. Но если аппарат сидит плотно, то используйте ключи на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция датчика может немного отличаться;
• Параллельно советуем проверить проводку;
• Сняв счетчик, открутить крепежную гайку, удерживающую провод, идущий к коробке передач;
• Снимите осторожно, чтобы не уронить шток в коробку. В этом случае придется полностью разбирать коробку передач. Это явно не в ваших интересах;
• Новый прибор с резиновым кольцом, обязательно смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
• Сборка осуществляется в обратном порядке;
• Обратите внимание на распиновку. Подключите мультиметр, включив зажигание. Если прибор показал «минус», значит, вы подключили провод к плюсу, что делать категорически нельзя. Вот почему мы изначально советовали использовать датчик, не имеющий обозначений 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобными маркировками 1, 2 и 3, то помните о важной детали распиновки:

• 1 соответствует «+»;
• 2 обозначает сигнальный выход;
• 3 означает «-«.

После замены элемента не забудьте проверить устройство в работе. Для этого можно вывесить передние колеса, либо просто покататься на машине по местности. Если спидометр и одометр показывают правильную информацию, можно считать проделанную своими руками работу успешной.

Датчик скорости на ВАЗ 2110: проверка, ремонт и замена своими руками

В любом автомобиле есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его назначении, неисправностях и диагностике вы можете узнать из видео ниже.

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, устройство следит за качеством топливовоздушной смеси.

Регулятор скорости автомобиля ВАЗ 2110

Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т. д. — после чего передает импульсы в ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

Симптомы

В случае, если одометр перестает нормально работать, а спидометр дает неверную информацию относительно пройденного расстояния и скорости, это свидетельствует о неисправности. Это может быть проблема как с датчиком скорости ВАЗ 2110, так и с приводом устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неработоспособностью самого разъема. В последнем случае проблема может быть из-за плохих контактов.

Помимо всего прочего, признаком неисправности регулятора может быть то, что автомобиль глохнет на холостом ходу. Конечно, причин, почему машина глохнет, может быть много. В том случае, если спидометр, расположенный на панели приборов, дает неверные данные, на приборной панели должен гореть индикатор Check Engine. При выходе из строя ДС вы сразу обратите внимание на горящую галочку на приборной панели.

Диагностика ДС на ВАЗ 2110

Расположение регулятора моторного отсека

Как проверить датчик скорости на ВАЗ 2110 самостоятельно? В первую очередь для этого необходимо знать, где должен находиться ДС, после чего проводится диагностика его накопителя. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в моторном отсеке, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего плавятся.

Результат — короткое замыкание. Обычно эту проблему можно решить, заизолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другим вариантом диагностики может быть проверка кабеля на наличие обрыва. Эта причина является одной из наиболее вероятных. Если шлейф в порядке и повреждений в процессе не обнаружено, то проблема кроется в самом контроллере или его накопителе.

Подготовка к замене

Чтобы процедура замены контроллера на десятой модели ВАЗ была правильной, и был получен ожидаемый результат, а именно нормальное функционирование спидометра, этот процесс должен быть правильно подготовлен.

Во-первых, на ВАЗ 2110 замена ДС предполагает покупку нового контроллера. Приобретая новый регулятор, необходимо обратить внимание на то, что каждый разъем, расположенный в конструкции блока, имеет определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Вам нужно купить устройство, которое оснащено металлическим стержнем. Этот шток позволит вам прослужить не менее полугода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно нужно проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

Ремонт и замена своими руками

Если вы решили заменить устройство самостоятельно, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера осуществляется следующим образом:

1. Для начала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумулятора.
2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно запомнить, какая у этих элементов распиновка.
3. Сам контроллер можно открутить вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать ключ на 21 или 22. При этом регулятор может иметь определенные конструктивные отличия.
4. Также сразу проверьте, насколько хорошо работает привод. После того, как регулятор демонтирован, необходимо открутить гайку, крепящую привод к редуктору. Процедуру демонтажа нужно производить очень аккуратно, ведь если случайно уронить шток в трансмиссию, коробку нужно будет снимать и разбирать. Что касается нового привода, то он оснащен резиновым уплотнителем. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно понять процедуру замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в данном случае большую роль играет распиновка проводки. Внутри самого блока видно как указана распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключить привод.

В том случае, если мультиметр показывает «-», а данный накопитель был подключен к плюсовому разъему, это говорит о том, что необходимо поменять полярность. Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или при поднятой передней части автомобиля (чтобы колеса были на весу).

Если вы сомневаетесь, что сможете самостоятельно выполнить всю процедуру и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не отличается особой сложностью, поэтому стоимость услуги по замене не будет особенно высокой. Для установки лучше использовать более качественный регулятор, чтобы в дальнейшем не столкнуться с необходимостью его ремонта и замены.

Видео «Пошаговая инструкция по замене ДС на инжекторных ВАЗ 2110»

подробная и наглядная инструкция по замене контроллера на отечественных «десятках» дана ниже (автор видео — канал Сандро в гараже).

АвтоЗам.ру

Датчик скорости ВАЗ 2110: его цена и поэтапная замена

Прибор, который называется спидометром, сейчас есть на любом автомобиле. Но мало кто задумывается, откуда берется информация об этом датчике, как она собирается и формируется. Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей – ВАЗ 2110.

Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение важной для всего транспортного средства задачи. Фото: lada34.ru

Какие основные функции у этого прибора

Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления. Блок управления преобразует данные, передавая их на устройства, которыми он управляет сам. Благодаря этому регулируется так называемый холостой ход автомобиля. Регулируется подача топливной смеси, насыщенность ее состава. Именно поэтому столь важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов, даже при прохождении небольшого расстояния. Это позволяет оптимизировать наиболее важные системы и детали, управляющие поведением автомобиля.

Как узнать, когда нужна замена

Есть несколько основных признаков, позволяющих распознать неисправность в датчике:

1. Загорание на приборной панели лампочки Check engine. Часто такие проблемы сопровождает число 24.
2. Двигатель глохнет во время движения.
3. Информация со спидометра передается рывками или волнами.
4. Одометр перестает работать.

Где найти датчик скорости

Замена нужна, если после проверки стало ясно, что причина неисправности в датчике. Фото: mymechanic.ru

Последовательность работы будет такой:

1. Берем набор с ключами и оборудованием.

О том, какие бывают автомобильные амортизаторы и как выбрать подходящий вариант — смотрите здесь.

Также здесь вы можете узнать о ремонте компрессора автокондиционера.

1. Если проблема все же появилась, нужно взять ключ на 10. На следующем этапе откручиваем гайку. Снимается полностью, вместе с шайбой. После этого можно переходить к установке устройства. Если не получилось, допускается использование ключа на 14. Необходимо сделать узел свободным в своем положении. А затем просто попробуйте выполнить действие еще раз. Когда шток в редукторе, без разбора не обойтись, как и без полного ремонта.
2. Следующим шагом будет установка нового резинового уплотнения. Ствол обрабатывается с помощью герметика.
3. Проволока должна быть хорошо нагрета, иначе получить осколок от сломанного стержня не получится. Деталь меняется полностью, если вообще никакие действия не помогают. На этом замена датчика завершена.

Узнайте из видео инструкции, как работает процедура замены:

О распиновке датчиков

Датчики скорости делятся на несколько групп в зависимости от того, как они соединяются с другими деталями. Для выполнения правильной распиновки устройства рекомендуется выбирать устройства со следующей оцифровкой контактной группы:

Здесь вы видите схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное помнить распиновку внутри блока. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одному знаку, а показывает другой. Поэтому желательно приобрести блок с соответствующими обозначениями. Но можно взять и обычный, если не удалось найти соответствующий вариант.

На последнем этапе работы необходимо дополнительно проверить накопитель. И как работает само транспортное средство после замены.

Дополнительная информация о диагностике

Существует несколько способов определения качества работы.

1. Сначала нужно снять проблемное устройство, а потом провести замер чистоты исходящего сигнала. Вольтметр помогает определить выходное напряжение. На прибор необходимо надеть специальные трубки из пластика. И крутим его, пока он не наберет скорость 3-5 километров в час. Напряжение увеличивается с частотой, так как сама скорость набирается в больших количествах.
2. Поднимаем машину на домкратах. Снимаем дополнительные разъемы с датчика. Затем начинаем крутить колесо. Когда этот этап пройден, проверяем частоту вместе с напряжением тем же вольтметром. Если параметры увеличиваются вместе со скоростью, то проблем нет.
3. Используем домкрат, чтобы передняя часть автомобиля была выше нижней. Импульсный провод, идущий от датчика, необходимо отсоединить. При включенном зажигании водитель должен искать символы с плюсом и минусом. Колесо крутится после подключения провода сигнального типа. Если загорелся минус, значит все в порядке. И проверка завершена.

Что влияет на цену датчика

Главное — материал из которого изготовлен шток. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется думать буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важно, как выполнена распиновка. Это зависит от того, как расположены провода на рабочих поверхностях. Их легко увидеть, осмотрев внутреннюю часть блока. Сначала обычно идет минус, потом А, потом +.

Отдельно стоит убедиться, что шток снабжен шайбой. Само устройство должно вращаться легко и свободно. Но игра в то же время не должна быть чрезмерной.

• Датчик без провода с плоским разъемом стоит от 150 руб. ;
• С разъемом ОСТ и проводом — от 200 руб.;
• С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие датчики начинают отображать информацию, соответствующую действительности. Если проблема сохраняется даже после замены устройства, стоит поискать причины в других частях автомобиля.

Датчик коленвала ВАЗ 2110 — АвтоТачки

Что такое датчик положения коленвала на вазе

Индукционный датчик коленвала ВАЗ 2110 устанавливается рядом со специальным диском, расположенным вместе со шкивом привода коленвала. Специальный диск называется главным или мастер-диском. Вместе с ним он обеспечивает угловую синхронизацию блока управления. Пропуск двух 60 зубьев на диске позволяет системе определить ВМТ 1-го или 4-го цилиндра. Зуб 19 после прохода должен быть обращен к штоку ДПКВ, а метка на распредвале — против криволинейного крепления отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах от 0,8 до 1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для уменьшения помех провод датчика коленчатого вала экранирован.

После включения зажигания программа управления блоком находится в режиме ожидания тактового сигнала от датчика положения коленчатого вала. При вращении коленчатого вала в блок управления мгновенно поступает синхронизирующий импульсный сигнал, который своей частотой замыкает на массу электрическую цепь форсунок и каналов катушек зажигания.

Алгоритм программы блока управления работает по принципу считывания 58 зубцов, проходящих через магнитопровод ДПКВ при двух отсутствующих. Скачок на два зуба является реперной отметкой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точки, от которой блок анализирует и распределяет сигналы переключения по тактам работы управляемого им инжекторного двигателя и искра в свечах.

Блок управления обнаруживает кратковременный сбой в системе синхронизации и пытается повторно синхронизировать процесс управления. При невозможности восстановления режима синхронизации (отсутствие контакта в разъеме ДПКВ, обрыв кабеля, механическое повреждение или поломка приводного диска) система выдает сигнал ошибки на приборную панель, включая аварийную лампу Check Engine. Двигатель остановится и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда поломки связаны с невнимательным или халатным отношением специалистов по обслуживанию двигателей.

Датчик положения коленвала надежный прибор и редко выходит из строя, но иногда поломки связаны с невнимательным или халатным отношением специалистов по обслуживанию двигателей.

Например, на ВАЗ-2112 двигатель 21124 (16-ти клапанный, где трос ДПКВ очень близко к выпускному коллектору), и проблема обычно возникает после ремонта, когда фишка троса не закреплена в кронштейне . При контакте с горячей трубой кабель плавится, разрушая схему подключения, и машина глохнет.

Другим примером может быть плохо сделанный приводной диск, резиновая втулка которого может вращаться на внутреннем шарнире.

Электронный блок управления при получении одиночного сигнала от ДПКВ определяет положение относительно коленчатого вала в каждый момент времени, вычисляя его частоту вращения и угловую скорость.

На основе синусоидальных сигналов, формируемых датчиком положения коленчатого вала, решается широкий круг задач:

• Определить текущее положение поршня первого (или четвертого) цилиндра.
• Проверить момент впрыска топлива и продолжительность открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой поглощения паров топлива;
• Обеспечивают работу других дополнительных систем, связанных с частотой вращения двигателя (например, электроусилителя руля).

Таким образом, ДПКВ обеспечивает работу силового агрегата, определяя с высокой точностью работу двух его основных систем: зажигания и впрыска топлива.

Перед покупкой сменного ДПКВ необходимо уточнить тип устройства, установленного на двигателе.

Функции и назначение Датчик коленвала ВАЗ 2110

В двигателе с 8 или 16 клапанами ДПКВ предназначен для выполнения неуправляемых опций, но синхронизации фаз для впрыска бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому при выходе из строя контроллера это может привести к тому, что различные системы автомобиля будут работать некорректно. А это значит, что нормальная работа двигателя будет невозможна.

Датчик коленвала ВАЗ 2112

Сам датчик коленвала ВАЗ 2110 является прибором индуктивного типа; этот контроллер должен реагировать на прохождение зубцов на приводном диске. Этот диск крепится на ведущем шкиве генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубьев, между которыми полость размером в 2 зубца. Эта полость обеспечивает синхронизацию с верхней мертвой точкой поршней двигателя. В момент прохождения полости через контроллер поступает соответствующий сигнал на блок управления двигателем.

Конструкций таких устройств довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, но его работа осуществляется за счет прохождения постоянного магнита.

Индуктивный (магнитный) датчик коленвала ВАЗ 2110

В основе прибора лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке ЭДС самоиндукции отсутствует. Когда вершина металлического зуба ведущего диска проходит перед магнитопроводом, магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе появляется переменный ток, при этом частота тока меняется в зависимости от скорости вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью данного датчика является его простая конструкция, работающая без дополнительного источника питания.

Датчик Холла

Тип этих датчиков работает на микросхеме, помещенной в корпус с магнитопроводом, а установочный диск создает движущееся магнитное поле с намагниченными зубьями.

Датчик обеспечивает высокоточную выдачу сигнала на всех заданных режимах вращения коленчатого вала. Для датчика Холла требуется подключение постоянного напряжения.

Оптические датчики

Основан на физическом явлении фотоэлектрического эффекта. Конструктивно представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником, перфорированный диск периодически закрывает и открывает путь к источнику света, в результате фотодиод вырабатывает импульсный ток, который поступает в блок управления в виде аналогового сигнала (система имеет ограниченное применение и ранее устанавливался на инжекторные автотракторы, например, Матиз).

Где находится датчик коленвала ВАЗ 2110?

Если отмечены неисправности двигателя, то прежде чем приступать к выявлению поломок и признаков неисправностей, необходимо выяснить, где находится регулятор. Где находится датчик положения коленвала на 8 или 16 клапанной десятке? Если вы откроете капот, то заметите, что регулятор находится прямо на крышке масляного насоса. Как видите, расположение регулятора не очень удобное. В то время инженеры ВАЗ задумались о целесообразности замены контроллера, поэтому оснастили ДПКВ кабелем длиной 80 см.

Расположение ДПКВ под капотом автомобиля

Датчик положения коленвала от какого автомобиля?

Модель	Код двигателя	Год выпуска	Объем двигателя л.
110 (2110) 1,5	BA3 2111 / VAZ-2111	1995 — 2005 years	1,5
110 (2110) 1,5 16V	VAZ-2112	1995 — 2010 гг.	1,5
110 (2110) 2.0i	C20XE	1996 — 2000 years	two
110 (2110) Wankel	VAZ-415	1997 — 2004 years	2,6
110 (2110) 1,6	VAZ-21114 / VAZ-21124	1995 — 2012 years	1,6
110 (2110) 1,6 16V	VAZ-21124	2004 — 2010 лет	1,6
110 (2110) 1,6 ГБО	VAZ-21114	2004 — 2007 years	1,6
111 (2111) 1,5	VAZ-2111/BA3 2111	1996 — 2005 years	1,5
111 (2111) 1,5 16V	VAZ-2112	1995 — 2005 years	1,5
111 (2111) 1,6	VAZ-21114 / VAZ-21124	2004 — 2013 years	1,6
112 (2112) 1,5	ВАЗ-2111	1995 — 2005 years	1,5
112 (2112) 1,5 16V	VAZ-2112	1995 — 2005 years	1,5
112 (2112) 1,6	ВАЗ-21124 / ВАЗ-21114	2005 — 2011 гг.	1,6

Особенности систем впрыска

Система впрыска и работы блока управления датчиком. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики:

1. Положения коленчатого вала.
2. Положение распределительного вала (не на всех версиях).
3. давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положения дроссельной заслонки.

И основную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подача высокого напряжения на электроды свечей. Датчик температуры в конструкции есть, но на работу он практически не влияет. Нужно следить за температурой двигателя и подавать сигнал на стрелку (или на бортовой компьютер). Но будет незаменим, если необходимо реализовать автоматическую смену видов топлива (с бензина на газ и наоборот).

Алгоритм системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные функции двигателя.

Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (мощность пострадает). Но большинство автолюбителей отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал датчика положения коленчатого вала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о мастер-дисках

Регулировочные диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленчатого вала (например, автомобиль Опель).

Диски датчиков Холла изготовлены из пластика, в их зубья запрессованы постоянные магниты.

Немного о коленчатом валу

Коленчатый вал – важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартерным двигателем (во время пуска) и поршнями (во время работы). Оттуда крутящий момент передается на коробку передач, систему газораспределения и вспомогательные механизмы. А чтобы впрыск топлива происходил своевременно, искра образовывалась в нужный момент, нужен датчик коленвала ВАЗ-2110.

Отслеживает положение шкива и передает сигнал на электронный блок управления. Зубья на шкиве есть, расстояние между ними одинаковое. Но в одном месте пропуск — двух зубов не хватает. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустой области генерируется сигнал — блок управления оповещается о том, что произошел один оборот коленчатого вала.

Замена фишки и распиновки ДПКВ ВАЗ 2110

Со временем изнашиваются провода, ведущие к микросхеме ДПКВ. Он расположен внизу двигателя и недалеко от переднего колеса, в результате чего на ДПКВ и его чипе откладывается грязь, снег, масло, химические агрессивные среды в виде солей, что приводит к медленному окислению провода на микросхеме и после их обрыва. Так как провода микросхемы объединены в один пакет, то при замене ремонтная микросхема снабжена двумя торчащими проводами длиной 15 см. Сняв поврежденную микросхему, установите в «катушку» новую. Места скрутки изолируются термоусадкой или изолентой.

На приведенной ниже диаграмме видно, что назначение его контактов простое: два провода подключены непосредственно к контактам ввода сигнала на блоке управления по всей длине корпуса. Соблюдайте полярность подключения сигнальных кабелей датчика к блоку управления. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ нужно только поменять тросы и проверить работоспособность запуском двигателя.

Признаки поломки

Любая неисправность датчика коленвала ВАЗ 2110 сделает невозможным запуск двигателя после длительной остановки. Если контроллер начнет глючить во время эксплуатации автомобиля, в 90% случаев двигатель остановится, так как ЭБУ не будет формировать сигнал в систему зажигания, сработает функция безопасности ДВС. Признаки неисправности датчика при начале поломки узла:

• чек Активация двигателя на приборной панели;
• обороты двигателя становятся нестабильными, тяга снижается на 50;
• датчик коленвала ВАЗ 2110 следует срочно менять при появлении следующего признака неисправности: при увеличении скорости ощущается глухой шум в районе двигателя и стук;
• инжекторный двигатель характеризуется появлением хлопков в районе выпускного тракта.

При полном выходе из строя ВАЗ 2110 дпкв двигатель глохнет из-за того, что ЭБУ не подает сигналов на образование искры.

Данные симптомы не всегда свидетельствуют о необходимости полной замены датчика коленвала ВАЗ 2110, так как все неисправности элемента условно делят на четыре группы:

• загрязнение поверхности;
• повреждение обмотки прибора и нарушение ее целостности;
• производственные дефекты;
• обрыв цепи или короткое замыкание.

Проверка датчика начинается с очистки детали. Проверяется чистота контактов, их сохранность, чистота разъема, удаляются масляные потеки. Конструкция датчика довольно проста, но 20 процентов отказов устройств происходит из-за производственного брака. Обрыв проводки устраняется после закрытия звонка. Датчик коленвала ВАЗ 2110 не ремонтируется, так как стоимость расходника не превышает 100 рублей, узел меняется на аналогичный после небольшой диагностики.

Датчик коленвала ВАЗ 2110 Причины выхода из строя

Причин, по которым датчик может выйти из строя, несколько, но они все же существуют.

• Механические повреждения;
• Старение;
• Электрические повреждения;
• Контроль разомкнутой цепи;

Рассмотрим каждый из вариантов отказа более подробно.

Механическое повреждение Это может быть вызвано любым ударом по датчику. Например, при попытке разобрать датчик возможны такие поломки.

Старение. Часто в старых автомобилях датчик может выйти из строя из-за его старения и размагничивания сердечника.

электрические повреждения. При таком сбое чаще всего рвется катушка внутри датчика, и через нее перестает поступать сигнал на ЭБУ.

Обрыв цепи управления. Обрыв цепи управления не является неисправностью датчика. В случае обрыва страдает проводка, передающая сигнал от датчика к ЭБУ.

Проверка датчика коленвала ВАЗ 2110 на исправность

Для проверки предполагаемой неисправности датчика коленвала рассматриваются два наиболее вероятных случая его неисправности. В обоих случаях потребуется разобрать устройство десятипроволочным ключом. Перед эксплуатацией на картер и на сам датчик наносятся метки, которые в дальнейшем помогут прикрутить устройство до исходного угла поворота.

Кроме того, перед разборкой водитель должен не забыть измерить зазор между диском ГРМ и датчиком, который не может превышать 0,6-1,5 мм. При отсутствии механических повреждений в виде царапин, вмятин, повреждений структуры материала датчик проверяют другими средствами измерений:

• Проверка омметром. В этом случае необходимо измерить сопротивление обмотки датчика. Так как стандартное значение этого показателя, установленное производителем, находится в пределах от 550 до 750 Ом, превышение указанных пределов свидетельствует о неисправности этого важного для корректной работы автомобиля прибора, а значит, и о его неисправности. Здесь стоит отметить, что производитель все же допускает небольшое несоответствие сопротивлений паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации машины;
• проверка с помощью вольтметра, измерителя индуктивности и трансформатора. Этот способ сложнее, но эффективнее: измеряется сопротивление тем же омметром, после чего проверяется индуктивность (она должна быть от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 вольт. Далее нужно измерить сопротивление мегомметром и убедиться, что оно не превышает 20 МОм.

Если датчик по-прежнему не проходит эти тесты, его следует заменить. При этой процедуре не следует забывать о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с метками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его следует проверить, ведь даже при правильном соблюдении всех процедур установки он может работать некорректно.

Новый ДПКВ проверяется так же, как и при подозрении на неисправность, и в зависимости от результатов проверки устройство может быть установлено вместо старого или неисправно. При установке болты затягиваются моментом от 8 до 12 Нм. Однако, в любом случае, прежде чем проводить все действия по замене достаточно дорогого и труднодоступного узла, нужно обязательно убедиться в том, что вышел из строя именно он, ведь автомобиль производства нашего автопрома зачастую может принести неприятные сюрпризы

Первый способ проверки датчика коленвала ВАЗ 2110

В этом случае вам понадобится омметр, которым вы будете заменять сопротивление в обмотке. По нормам производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, то датчик однозначно придется заменить.

Справедливости ради нужно отметить, что датчик положения коленчатого вала на моделях ВАЗ 2110 ломается редко. Среди основных причин его отказа от нормальной функциональности можно назвать скопление грязи, механические повреждения и банальный заводской брак.

Особенности проверки других автомобилей

Что касается других автомобилей, например, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то их проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что на ВАЗах при проверке сопротивления катушки датчика коленвала может производиться дополнительная проверка.

Но для этого мультиметр надо перевести в режим вольтметра с пределом измерения 200 мВ.

Подсоединив щупы к клеммам ДПКВ и удерживая его любым металлическим предметом, например отверткой, на небольшом расстоянии от жилы.

Если датчик исправен, то он будет реагировать на металл, мультиметр покажет скачки напряжения на экране. Отсутствие этих всплесков будет свидетельствовать о неисправности элемента.

Что касается автомобиля типа Рено Логан, то отличие от ВАЗ в этом автомобиле сводится к несколько иным показаниям сопротивления катушки датчика при измерении омметром.

Ремонтопригодный ДПКВ Логан имеет нормальное сопротивление 200-270 Ом.

Для Daewoo Lanos сопротивление катушки должно быть в пределах 500-600 Ом.

А вот для двигателя ЗМЗ-406, устанавливаемого на автомобили Волга и Газель, сопротивление катушки в норме находится в пределах 850-900 Ом.

Второй способ

Здесь вам понадобится вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в компактных температурных условиях.

Когда показания омметра будут получены, вооружитесь прибором для измерения индуктивности. Как правило, устройство должно отображать от 200 до 4000 единиц (миллигенри).

Сопротивление измерено мегаомметром при напряжении обмотки датчика положения коленчатого вала 500 вольт. В нормальных условиях показания не превысят 20 МОм.

Диагностика контроллера

Диагностика датчика положения коленчатого вала проводится на разобранном контроллере. Перед разборкой рекомендуется поставить на картере установочную метку, чтобы при установке нового элемента был выдержан правильный зазор между толкателем и диском ГРМ. Допустимый зазор 0,6–1,5 мм.

Снимаем элемент ключом на 10, проводим визуальный осмотр. Перед проверкой датчика коленвала отключается аккумулятор, проверяются места контактов. При визуальном осмотре проверяется целостность коробки, кабеля, разъема, отсутствие трещин и вмятин на коробке. При отсутствии признаков механических повреждений ДПКВ проверяют мультиметром.

Проверка узла может осуществляться как по сопротивлению, так и по напряжению. Тест на сопротивление намного проще, поэтому используется в большинстве вариантов диагностики.

Сопротивление в рабочей обмотке контроллера должно быть в пределах от 550 до 750 Ом. Измерения производятся в двух контактах детали. Для 16-клапанного инжекторного двигателя допустимым считается отклонение сопротивления в 5%.

Водители редко используют второй вариант проверки, хотя диагностика с помощью вольтметра считается более надежной. Для проверки понадобится трансформатор и измеритель индуктивности, например, для измерения емкости и индуктивности часто используется мультиметр модели MY-6243. Пошаговая проверка.

• Рассчитать индуктивность дпкв. Рабочий элемент с напряжением не менее 500 мВ покажет индуктивность в пределах от 200 до 4000 Гн.
• Проверьте сопротивление, исправный датчик показывает параметр 20 мОм.

Менять, или не менять датчик коленвала ВАЗ 2110?

Сразу оговоримся — перед принятием решения о замене ДПКВ необходимо проверить:

• Состояние проводки, идущей к ДПКВ;
• Наличие качественных контактов в цепи;
• Не повреждает изоляцию кабеля;
• Нет масла с датчика положения коленчатого вала. Поскольку рядом с ДПКВ находится масляный насос, утечка масла также может стать причиной неисправности.

хороший датчик положения коленвала

Если уже все осмотрели, то нужно проверить сам датчик. Но для этого его нужно удалить.

Замена

Если симптомы неисправности ДПКВ связаны с повреждением устройства, его меняют без ремонта. Драйверы расположены в неудобном месте, крепятся к крышке маслонасоса одним болтом. Как удалить элемент шаг за шагом.

• Зажигание выключено, минусовая клемма аккумулятора снята.
• Масляный насос определяется где находится датчик, снимается разъем. От контроллера к блоку идет кабель длиной 80 см, по кабелю можно определить расположение разъема.
• Ключ на «10» откручивает единственный винт.
• Устройство удалено.

Перед установкой нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это предотвратит быструю поломку новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала с разъема датчика в ЭБУ, проверяется целостность проводки. Электронная диагностика, если есть сигнал, но нет ответа от электронного блока, проводится в специализированной мастерской. В 90% случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя из-за банальной грязи. Контроллер расположен очень близко к масляному насосу, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляется и препятствует полной передаче данных.

Проверка работоспособности

Для проверки исправности датчика положения коленчатого вала необходимо измерить сопротивление его обмоток омметром или мультиметром. Нормальные показания находятся между 550 и 570 Ом.

Если они отличаются от этих номеров, то необходима замена на новый. Старый ремонту не подлежит, но он дешев и его легко заменить, следуя обратному алгоритму снятия.
