Схема подключения датчика скорости ваз 2110

Датчик скорости ВАЗ 2110: проверка, замена своими руками и схема подключения датчика спидометра

Содержание:

1. Для чего он нужен
2. Признаки неисправности
3. Поиск поломки
4. Подготовительные мероприятия
5. Замена

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Схема

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

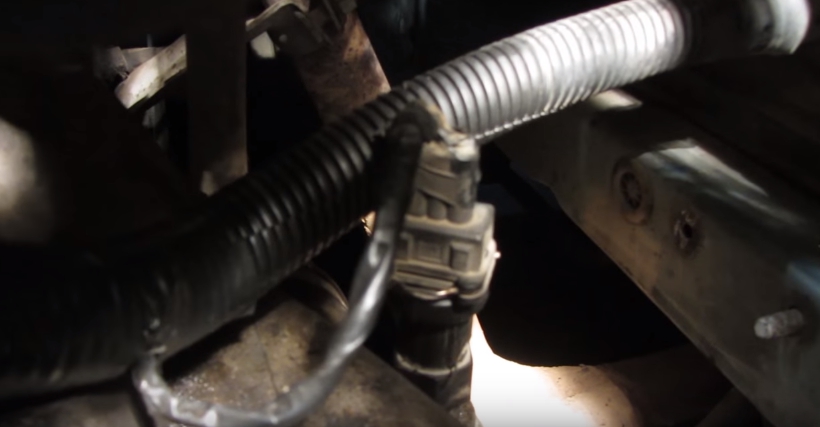

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

• Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
• Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;

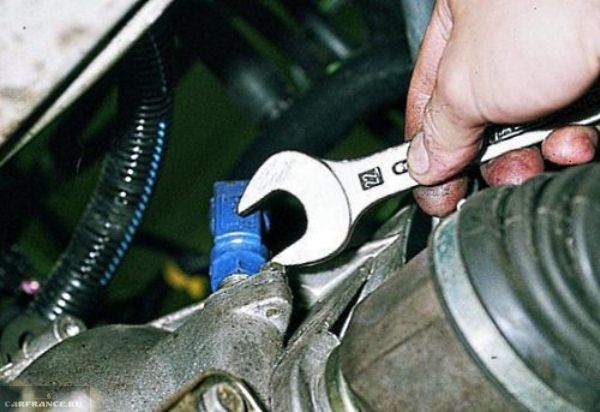

• Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
• Параллельно советуем проверить проводку;
• Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
• Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
• Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
• Сборка выполняется в обратной последовательности;
• Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

 Загрузка …

---

luxvaz.ru

Как подключить спидометр ваз 2110

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Как проверить датчик скорости/спидометра на ВАЗ 2110 и где он находится

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Схема

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

• Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
• Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
• Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
• Параллельно советуем проверить проводку;
• Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
• Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
• Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
• Сборка выполняется в обратной последовательности;
• Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

Обслуживание, проверка и ремонт датчика скорости ВАЗ 2110

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
4. Совмещаем привод датчика скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Почему не работает спидометр на ваз 2110 — причины и ремонт

Спидометры – устройство, позволяющее измерить скорость движения автомобиля и пройденный им путь. Появился он чуть позже первых автомобилей. С его неисправностью водитель не сможет правильно ориентироваться в движущемся потоке машин на дороге, так как прекратится поступление информации о скорости автомобиля и количеству пройденного пути.

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям. Поэтому своевременной обнаружение неисправности спидометра имеет важное значение.

Убедиться в поломке устройства помогут определённые признаки:

• неизменное положение стрелки спидометра во время движения автомобиля;
• работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
• стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её.

Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если не работает спидометр ваз 2110 инжектор 16.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен электронный тип спидометра, размещённого на приборной консоли автомобиля.

Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

• используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
• аккуратно снять пластиковую накладку и удалить крепления с самой панели;
• последовательно отключить обе колодки питания;
• снять панель с кронштейнов, потянув её на себя;
• установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

• установить машину на ровную горизонтальную поверхность;
• открыв капот, на коробке передач найти датчик скорости;
• нажатием на скобу фиксатора отсоединяется штекер от ДС:
• чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
• новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
• выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели. Убедиться в её исправности можно с помощью её тестирования.

1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

• датчик скорости нужно извлечь, выкручивая, из коробки передач;
• соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
• включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта, сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом. Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы.

labavto.com

Предназначение спидометра на любом авто заключается в демонстрации скорости движения транспортного средства. Как и любой другой узел на отечественных автомобилях, этот механизм со временем может выйти из строя. По каким причинам не работает спидометр на автомобиле ВАЗ 2110, как это проявляется и каким образом можно произвести диагностику устройства — читайте в этой статье.

Виды спидометров

На отечественных «десятках» может быть установлено устройство электронного или механического типа, характеризующееся наличием определенного привода. Механические автомобильные спидометры (АС) ставились на первые «десятки», оснащенные восьмиклапанными карбюраторными моторами. Впоследствии эти модели стали оборудоваться электронными девайсами. В этом случае крутящий момент с трансмиссии передается на контрольный щиток при помощи контроллера скорости.

Контрольный щиток «десятки»

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

• стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
• она зависла в определенном положении и не сдвигается ни в одну сторону;
• прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

• вышел из строя контроллер скорости;
• сломался непосредственно сам АС;
• регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
• произошла поломка шестерен привода АС, которые находятся в КПП;
• чаще всего это окисление контактов на датчике.

Десяточный датчик скорости

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

• на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
• увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Неисправности спидометра на автомобилях с карбюратором

В случае с карбюраторными ДВС схема подключения АС немного другая — стрелка устройства двигается в результате воздействия специального троса, подключенного к коробке передач. Поскольку в целом схема более простая, определить неисправность узла — не проблема. Для диагностики тросика его надо просто отключить от трансмиссии и оценить его состояние. Если четырехгранник на его конце целый, это говорит о том, что с устройством все нормально.

Рекомендации экспертов

Некоторые рекомендации экспертов касательно диагностики и ремонта АС:

1. Диагностика причины выхода из строя узла должна начинаться с визуального осмотра датчика скорости, а также проводки, подключаемой к нему. Как показывает практика, часто причина кроется в обрыве проводки, в частности, в месте рядом со штекером.
2. В том случае, если контроллер покрыт пылью или маслом, нужно произвести его демонтаж и тщательно протереть. Затем датчик можно поставить на место и попробовать проверить работоспособность АС. Есть вероятность, что после этих действий АС будет работать в нормальном режиме.
3. Ездить с неработающим АС ни в коем случае нельзя, поэтому если обнаружены неполадки в его работе, а проверить самостоятельно не получается, необходимо обратиться за помощью к специалисту.

Извините, в настоящее время нет доступных опросов.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

inkam-auto.ru

Датчик скорости ВАЗ 2110 — изучаем строение прибора

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.



Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
4. Совмещаем привод датчика скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаем в колодочный разъем.



При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

avtovx.ru

#15 Замена привода и датчика скорости — Лада 2110, 1.5 л., 2002 года на DRIVE2

Всем привет. Выходные- праздники закончились и закончилась эпопепея с датчиком скорости… 07.03 сдох спидометр и одометр… Это конечно печально, особенно когда ездишь на газу и пробег запоминаешь к следующей заправке…
Короче заменил я датчик скорости и шток привода датчика скорости с третьей попытки, и слава Богу, всё работает)))

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Всё работает и спидометр и одометр…
Совет:
— снимать лучше на яме и при остывшем двигателе;
— алюминиевый корпус легко поддевается отвёрткой;
— меняйте шток только на оригинал и нужно знать количество зубьев, в моем случае 11;
— в штоке должно быть посадочное место квадтратное, а не круглое под шток датчика;
— в датчике должен быть металлический шток, а не пластиковый;
— меняйте сальник привода спидометра;
— не меняйте уплотнительное кольцо, лучше на герметик, чтоб не было перекоса штока и не сломало как у меня, тем более, что крепится одной гайкой на 6;
— если чек и будет дальше светится, то скиньте минусовую клемму на 5 минут.
Цена вопроса:
— датчик — 140 грн;
— шток привода за 40 грн. подделка и плюс 85 грн. оригинал;
— сальник привода 15 грн.;
— уплотнительное кольцо (безполезное) 2 грн.
P.S.Всем ровных дорог и полных баков)))

Полный размер

Полный размер

Полный размер

Полный размер

Цена вопроса: 282 грн Пробег: 94 743 км

www.drive2.ru

Замена датчика скорости и разъема — Лада 2110, 1.5 л., 2003 года на DRIVE2

Привет друзья, в начале лета пропала скорость, ну как бы сильно я не расстроился, ездил без спидометра, всё же итак понятно, сразу пришла мысль о том, что сломался датчик скорости. Неделю назад зашел в магазин оригинальных запчастей лада, узнал цену и что их бывает два вида, на удачу выбирать не стал, ну и снова забил на этот датчик, переломным моментом стало, когда познакомился с хозяйкой десятки года старше чем моя, в состоянии гораздо лучше. Решил всё, пора бы привести малышку в порядок! Решил начать со спидометра ))
1. Скинул минус с аккумулятора.
2. Снял разъем на датчик скорости ( сам датчик находиться на коробке передач слева от выпускного коллектора, недалеко от щупа коробки ).
3. Открутил датчик, при небольшом усилии выкручивается руками.
4. Поставил новый датчик ( а скорости снова нет 🙂
5. Снова всё разобрал, и понял что виноват не датчик, а разъем который к нему подходит, со временем перетираются провода прямо у самого его основания.
6 Купил новый разъем, оказался даже более удобным чем старый ( кстати всегда почему то оригинальные запчасти на ладу отличаются от оригинальных запчастей, которые установлены на машине, тоже самое приходиться наблюдать на автомобилях китайского производства, видимо тайна раскрыта, запчасти на ладу делают в Китае :)))
7. Отрезал по самое основание фишки (разъема) провода, зачистил их при помощи канцелярского ножа, зачистил провода на новом разъеме, сделал скрутку, обмотал каждый из проводов отдельно изолентой и сверху всё вместе обмотал той же изолентой, до самого основания фишки, чтобы больше не протиралась )
8. Завел, прокатился, скорость есть, так непривычно ездить быстрее нуля км/ч.

И бонусом, пару фоток десятки, со свадьбы брата, я был машиной фотографа и видео оператора, тяжело было гоняться с ауди а6, а8, q7, и крузаком, но мы справились, видео получилось отличным, все довольны.

В дальнейшем по мере появления свободного времени десятку ждут новые преображения, следите за новостями ))

перетерлись провода

старый и новый разъемы, в новом другое крепление

старый датчик скорости

www.drive2.ru

Замена датчика скорости ВАЗ 2110-12-11 — Лада 2112, 1.6 л., 2005 года на DRIVE2

Еду я такой себе не спеша, и невзначай опускаю глаза на приборную панель, смотрю стрелка уровня скорости лежит 0_о . Я был в шоке через пару сек писк борт компа и чек

=( был немного расстроен конечно. Приезжаю домой, и сразу в гугл ) Как менять этот самый датчик.

Небольшой мануал :
Если перестал работать спидометр, одометр или километраж на приборной панели ВАЗ 2110, то возможно причина в датчике скорости ВАЗ 2110. Статья о том, как заменить датчик скорости ВАЗ 2110 своими руками.

Принцип работы датчика скорости основан на эффекте Холла. Датчик посылает на контроллер импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес автомобиля.

Порядок замены датчика скорости:
1) Отсоедините провод от клеммы «–» аккумуляторной батареи
2) Находи датчик на коробке передач между приводом спидометра и наконечником гибкого вала привода спидометра. Он установлен вертикально.
3) Отсоединяем колодку с проводами от датчика скорости, для этого сжимаем пружинные зажимы пальцами.

4) Откручиваем датчик от привода спидометра (ключ на 21-22).
5) Штоком нового датчика нужно попасть в центр привода.
6) Закручиваем и подключаем колодку с проводами.

Если шток датчика обломился, то возможно для его извлечения потребуется разобрать привод.
Откручиваем привод ключом на 10. Если привод пристыл, то можно накинуть ключ на 14 и аккуратно расшатать по сторонам.
При установке штока не забыть смазать маслом резиновое кольцо

Технические характеристики датчика скорости:
Рабочая температура: от -40° С до +125° С
Номинальное напряжение питания, В: 12
Рабочий диапазон напряжения питания, В:
— по цепи контакта «1» от 7 до 15
— по цепи контакта «2» при токе нагрузки не более 20 мА от 5 до 15
Максимальный ток потребления по цепи контакта «1» при напряжении питания (13,5 ± 0,2) В не более, мА: 15
Цена датчика скорости ВАЗ 2110-12-11 до 250р.
Время ремонта : 5-10 минут если не торопится.

Всем ровных дорог!

www.drive2.ru

Ремонт разъёма датчика скорости ВАЗ 2110 — DRIVE2

Сразу к делу, на одном из проводов начал появляться обрыв на изломе.

Полный размер

Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!

Полный размер

Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.

Полный размер

Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.

Полный размер

Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.

Полный размер

Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.

www.drive2.ru

Датчик скорости на ВАЗ 2111, 2112, 2115, инжектор.: Ремонт ВАЗ

Как проверить датчик скорости, какие они бывают и где расположены на автомобилях ВАЗ 2110 (2111, 2112 или 2115).

Для чего нужен датчик скорости.



Электронный датчик скорости (ЭДС) ВАЗ-2110 (2111, 2112 или 2115) — небольшое электронно-механическое устройство, смонтированное на коробке передач. Оно предназначено для определения текущих параметров вращения ведущих колес с последующим преобразованием их величины в пропорциональные электрические импульсы.

Принцип работы датчика скорости

• Принцип работы, как и назначение, аналогичны датчикам Холла.
• Электроимпульсы поступают на контроллер (ЭБУ), который корректирует режим двигателя в зависимости от динамики перемещения автомобиля.
• С учетом того движется машина или стоит, контролер изменяет обороты ХХ путем регулировки подачи воздуха в обход заслонки.



Типы датчиков скорости, их отличия. Где находится датчик скорости.

1. Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

2. На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

3. До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.

Ключевое отличие различных типов ЭДС в отсутствии проводов и присоединительных разъемах. Например, изделиями с круглыми (овальными) портами оснащаются системы GM или «Янтарь» В то же время для Bosh применяются беспроводные версии с разъемами квадратной формы.

• На ВАЗ-2110 (2111, 2112) датчики скорости монтируются на корпусах коробок немного правее по ходу непосредственно у щупа контроля масла.
• Устройство легко найти, посмотрев в район правого шруса.
• На ВАЗ-2115 электронный прибор смонтирован сверху на передней части КПП (по ходу) непосредственно над дифференциалом. На корпусе коробки изделие с подключенным кабелем зафиксировано одним болтом.



Неисправности датчика скорости

Характерными симптомами выхода из строя электронного датчика скорости могут быть:

• отсутствие электросигналов — код ошибки Р0500;
• прерывистые электросигналы с ЭДС — код ошибки Р0503;
• стрелка хаотично перемещается в разные стороны, неверные показания или другие виды некорректной работы указателя скорости;
• неустойчивая работа мотора на ХХ: перебои, плавающие обороты и пр.;
• увеличенный расход;
• провалы мощности, при нажатии на педаль двигатель не «набирает» обороты и пр

Причин неполадок с Электронного Датчика Скорости также может быть несколько, например:

• разрыв электроцепи питания,
• окисление контактов,
• обрыв соединительных проводов или износ механического привода датчика.

Как проверить датчик скорости

Чаще всего выход из строя ЭДС является следствием разрыва электроцепи. Поэтому сначала целесообразно проверить целостность проводки и состояние разъемов (контактов).

Проверку работоспособности электронного датчика легко выполнить своими руками при наличии мультиметра. Для этого следует предварительно демонтировать изделие. Затем определите контакт, через который передаются электроимпульсы.

Обычно он расположен посредине колодки.

1. Соедините его с плюсовым проводом измерительного прибора.
2. Замкнув минусовый кабель на корпус машины, вращайте шток ЭДС в пределах скорости 5 км\ч.
3. Проверьте показания мультиметра.
4. При увеличении интенсивности вращения, показания прибора (частота и напряжение) должны пропорционально возрастать.

Схема датчика скорости ваз / распиновка

Как заменить и подключить датчик скорости на ваз своими руками, особенности.

• Независимо от типа датчика скорости, его замену и подключение можно выполнить своими руками без наличия особой квалификации или специальных знаний.

• Наиболее сложной эта операция является для ВАЗ-2115, поэтому ее и рассмотрим. Для работы, помимо нового ЭДС, достаточно штатного набора инструментов, который есть у каждого автовладельца, в частности, понадобится ключ на 22.

  • После выключения зажигания, откройте капот машины.
  • Для удобства доступа к датчику демонтируйте адсорбер, предварительно выкрутив гайки.

• Зажмите крепеж и вытащите разъем вместе с проводами.
• С помощью ключа на 22 поверните ЭДС против часовой стрелки, пока изделие не «выйдет» из посадочного места.



• Хорошо зачистите посадочное место от загрязнений, исключая попадание мусора внутрь коробки.
• Установите новый ЭДС так, чтобы пазы были совмещены со втулками.



• Закрутите датчик путем вращения по часовой стрелке, а потом соедините разъем.

1. Помните, даже малейший перекос датчика при монтаже может привести к повреждению пластиковых зубьев ведущей шестерни. Поэтому в процессе его установки соблюдайте максимальную осторожность.



autoadvisor.ru

Распиновка разъёма датчика скорости ваз 2110 — Защита имущества

Сразу к делу, на одном из проводов начал появляться обрыв на изломе.

Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!

Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.

Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.

Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.

Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
4. Совмещаем привод датчика скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

nadouchest.ru

варианты подключения датчика скорости — Лада 2108, 1.5 л., 2001 года на DRIVE2

Важным моментом в спидометре является то, как снимается сигнал с датчика скорости (далее — ДС). Напомню, что сигнал с ДС это прямоугольные импульсы с амплитудой от нуля до напряжения питания автомобиля, с частотой, зависящей от скорости. При этом на ВАЗ (о других марках не скажу) ЭБУ подтягивает сигнал к напряжению питания, а ДС в процессе работы периодически «зануляет» вход, таким образом и получаются импульсы.
Нужно, чтобы микроконтроллер (далее — МК) создаваемого устройства считал количество этих импульсов на одном из своих входов. При этом важно учитывать, что рабочее напряжение МК 5 В, а не автомобильные 12-14 В.
В интернете можно найти разные варианты подключения ДС, ниже я приведу все варианты, которые мне попались. Я не берусь судить, какие из них однозначно пригодные, а какие — нет, но всё же прокомментирую. Схемы не имеют привязки к ВАЗу, отсортированы не по приоритету.

1. Оптопара

Две схемы с оптопарами — аналогичны, отличаются только номиналами деталей.

Хороший вариант, позволяющий надежно изолировать МК от «мусора» автомобильного питания, гарантированно не пройдут возможные высоковольтные скачки напряжения.
Я не пробовал этот вариант, но он вполне применим.

2. Биполярный транзистор с притяжкой к «минусу»

Одинаковые схемы из разных источников.

Чем неприменим вариант к ВАЗу, так это притяжкой входа к «минусу». Т.к. в ВАЗе вход притягивается к «плюсу», то с этим подключением max напряжение сигнала снизится до такого уровня, что ЭБУ перестанет его воспринимать: создаваемое устройство видеть сигнал будет, а ЭБУ — нет. В моем случае напряжение не превышало 6 В, так что ЭБУ не мог видеть сигнал, вариант был отвергнут.

3. Биполярный транзистор с притяжкой в «плюсу»

Справа схема попроще, слева — с защитными элементами.

Этот вариант я не пробовал, но выглядит он рабочим. Хотя смущает то, что база транзистора «висит» без притяжки, что может вызывать помехи.
Когда я пробовал подключать подобным образом (только без резистора на «плюс»), сильные помехи возникали, даже если прикоснуться к сигнальному проводу пальцем.

4. Биполярный транзистор, похитрее

Про этот вариант, увы, не могу ничего сказать.

5. Сложный вариант с биполярным транзистором

Я нашел этот вариант на иностранном ресурсе. Выглядит довольно защищенным и продуманным: здесь и диоды для предотвращения импульсов обратной полярности, и фильтрующий конденсатор, и делитель, и стабилитрон. Сложно, но похоже, что эффективно.

6. Резистор

Слева — найденный рисунок, справа — его переложение в схему.

По-моему, совершенно ошибочная схема: на вход МК поступает 12 В, и он просто сгорит.

7. Полевой транзистор

Аналог варианта №2, но на полевом транзисторе. Хороший вариант, но не для ВАЗа: причина та же, что и в том варианте — притяжка к «минусу».

8. Диод

Две похожих друг на друга схемы. На правой дополнительно показана внутренняя схема ДС.

А это тот вариант, который я и использовал в своем устройстве. Подтягиваем вход МК к напряжению питания и ставим диод, таким образом ток имеет возможность течь от МК через диод к ДС, но не наоборот. Если на ДС 12 В, то на входе МК будет 5 В; а если ДС замыкает свой вход на «минус», вход также «зануляется» через диод. Дополнительно диод не позволяет напряжению питания 12-14 В попадать на МК. Резистор ограничивает ток через вход МК.
Вариант показал себя отлично. Всё работает без сбоев, только иногда при включении стартера считываются ложные импульсы, но это не страшно.

И наконец, фрагмент схемы ЭБУ Январь 5.1 (2112-1411020-41) для понимания, через какую схему сам ЭБУ считывает сигнал. Сигнал поступает через вход 9 и проходит через фрагмент, выделенный желтым фоном, после чего сразу попадает на вход МК.

Я не являюсь гуру в схемотехнике, так что если кто-то сможет дополнить/поправить вышесказанное, основываясь на знаниях и теории, буду рад — пишите комментарии.

К списку статей по проекту «Электронный спидометр/одометр»

www.drive2.ru

Замена датчика скорости ваз 2110,11,12 — Лада 2112, 1.6 л., 2006 года на DRIVE2

Как бы текст не мой, да и фото тоже, но тема хорошо раскрыта и может кому понадобится.

Открываем капот, стелим что-нибудь на двигатель,
ложимся на него животом (у кого есть))
и в этом месте ищем внизу датчик (он стоит вертикально на коробке передач).

Сжимаем пальцами дужки к середине, сдёргиваем фишку


Откручиваем датчик против часовой стрелки руками, или ключём на 21, но это незачем

Видим привод, штоком нового надо попасть в серединку
и прикрутить новый датчик, одеть фишку

Новый датчик купил с пластиковым штоком, который
обломался на 3 день. Вынуть невозможно. Стал снимать привод.
Ключом на 10 откручиваем гайку, снимаем вместе с шайбой.
Если вытащиться руками-очень повезло.
У меня держался мёртво.
Придумал способ-накинул накидной на 14 и аккуратно в разные стороны расшатал, сразу руками легко достал.
ЕСЛИ УПУСТИТЕ ШТОК ПРИВОДА-СНЯТИЕ И РАЗБОР КОРОБКИ!

Замените резиновое колечко+капля масла, помажьте красным герметиком чуть.
Шток в приводе никак не фиксируется!
Вынимал пластиковый обломок так:
раскалил на зажигалке проволоку, и ей его проткнул,
дал остыть, вынул проволоку в пластике, остатки
довыковыривал ножницами и шилом.
Если неполучиться-замена штока, но надо
иметь ввиду, что разное количество зубьев бывает,
смотрите маркировку.

Привод обратно ставить аккуратно! не упустите шток в коробку!

www.drive2.ru

Где находится датчик распредвала ВАЗ 2110

датчика скорости на Калине Тюнинг ВАЗ, 2106.

ВАЗ 2114, ВАЗ 2115 — Стартер.Дефекты.Советы.Решения.

Применяемость: ВАЗ 2113-15,2110… торцевой, Датчик фазы распредвала.

Инструкция по замене датчика фаз положения распредвала ВАЗ 2114.

коленвала ваз клапанов датчик ремонт датчику провода.

Головкой «на 10» отворачиваем два болта крепления датчика фаз.

Главное понимать примерное расположение болта и. .. Начну наверно с месторас…

Датчик фаз 21.3847.

Замена датчика фазы (положения распредвала) на ВАЗ 2114.

Неисправности датчика положения коленчатого вала.

регулятор давления топлива ВАЗ 2110-12.

Замена датчиков.

Датчик коленвала ваз 2114 фото.

доработка 8 клапанных головок блока

Датчик скорости ваз 2115 фото.

замена датчика фаз — положения распредвала на ВАЗ 2109-2108 инжектор.

…повышенный расход топлива, ухудшение динамики при разгоне и т.д. Диагнос…

Откручиваем крепления датчика фаз.

Ваз 21102 датчик охлаждающей жидкости.

где находится датчик распредвала на ваз 2110.

Замена датчика коленвала на ВАЗ-2110-13.

Замена датчика уровня масла ваз 2114.

РЕКОМЕНДАЦИЯ Убедиться в неисправности датчика положения распределительного …

Датчик распредвала ваз 2114 фото.

Датчик скорости на ваз 21102.

Датчик положения коленчатого вала ваз 2109 инжектор

Датчик положения коленчатого вала (датчик синхронизации) – один из нескольких датчиков электронной системы управления двигателем (ЭСУД).

На двигатель 2111 инжекторных автомобилей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 устанавливается индуктивный датчик положения коленчатого вала (2112-3847010-04, 30.3847, 191-3837 и пр.).

Датчик положения коленчатого вала предназначен для формирования сигналов, по которым контроллер (ЭБУ) синхронизирует свою работу с тактами рабочего процесса в двигателе: определяет частоту вращения коленчатого вала, момент впрыска топлива в цилиндры, рассчитывает объем впрыскиваемого топлива исходя из частоты вращения.

Устройство ДПКВ

Датчик положения коленчатого вала инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099 представляет собой электромагнит (обмотка, внутри которой стальной сердечник), генерирующий электромагнитное поле.

Расположение ДПКВ

Датчик положения коленчатого вала установлен на крышке масляного насоса рядом с зубчатым венцом шкива привода генератора на коленчатом валу двигателя. Зазор между датчиком и зубцами венца 0.8 – 1.2 мм. На венце 60 зубьев, два из которых срезаны.

Принцип действия ДПКВ

Действие датчика основано на принципе электромагнитной индукции. При вращении коленчатого вала двигателя зубья его шкива проходят в электромагнитном поле, создаваемом датчиком. От этого в цепи датчика возникают импульсы напряжения переменного тока. По их частоте контроллер определяет частоту вращения коленчатого вала.

При прохождении мимо датчика промежутка в два зубца в цепи датчика формируется так называемый опорный сигнал. По нему ЭБУ определяет, что поршнями пройдена верхняя мертвая точка либо в 1 — 4 цилиндре, либо во 2 — 3 цилиндре двигателя. И дает команду на впрыск топлива.

Неисправности ДПКВ

При выходе из строя датчика положения коленчатого вала на инжекторных автомобилях ВАЗ 2108, 2109, 21099 запустить двигатель становится невозможно. В ряде случаев возможны рывки и перебои в работе двигателя при движении автомобиля, его трудный запуск и неустойчивая работа на холостых, возникновение детонации и пропусков искрообразования. Загорается лампа Check Engine. Подробнее: «Неисправности датчика положения коленчатого вала ДПКВ».

Учитывая надежность ДПКВ, следует в первую очередь проверить идущую к нему проводку, соединительную колодку, правильность крепления на двигателе, замасливание и загрязнение, исправность шкива коленчатого вала (проворачивание зубчатого венца). Подробнее о диагностике ДПКВ статья на сайте «Проверка ДПКВ инжекторных двигателей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Электромагнитная индукция – в данном случае возникновение электрического тока при попадании в электромагнитное поле датчика металлического предмета.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

ВАЗ 21099 | Проверка состояния и замена датчика положения коленчатого вала (СКР)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

ПРОВЕРКА

Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

Датчик СКР REF

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Ваз 2109: меняем своими руками датчики на двигателе

Инжектор ВАЗ

Каждая инжекторная система (и ВАЗ 2109 не является исключением) имеет комплект датчиков (контролеров), чтобы получать информацию о режиме работы двигателя, и регулировать его работу. Существует несколько систем с различными датчиками, чтобы не запутаться мы рассмотрим все существующие контролеры.Когда появляются неполадки с инжектором, это означает что на ваз 2109 датчик двигателя барахлит, причем может и не один. Наша статья поможет разобраться с их расположением, признаками неисправности и подскажет, как заменить любой из них своими руками.

Датчики на двигателе

Датчик (контролер) массового расхода (потребления) воздуха (сокращенно ДРМВ)

Находится между фильтром воздуха и патрубком впускной трубы, работает так:

• В ДМРВ есть контролеры температуры и специальный нагревательный резистор
• Воздух, проходя через ДРМВ, охлаждает один из контролеров, а электро схема датчика превращает эту разность температуры в исходящий сигнал для компьютерного блока управления
• В различных вариантах исполнения систем впрыска бензина могут использоваться ДРМВ двух типов
• Они отличаются друг от друга по устройству и характеру исходящего сигнала, который бывает аналоговым либо частотным
• В ДРМВ первого типа в зависимости от потребления воздуха изменяется напряжение, а во втором типе частота сигнала
• ЭБУ применяет информацию, поступившую от ДРМВ, чтобы определять длительность импульса открывания форсунок
• Основной вред контролеру наносит влага, попадающая вместе с воздухом
• Нарушение в работе ДРМВ приводит к завышению показаний при малых оборотах мотора, что вызывает нестабильную его работу на холостом ходе, мотор глохнет после скоростного режима, возникают проблемы с запуском двигателя.
• При занижении показаний на скоростных (форсированных) режимах на ваз 2109 двигатель «тупит», повышается расход топлива

Для замены ДМРВ выполняем следующие действия:

• Отключаем провода от аккумулятора

Отсоединяем разъем (цифра 1), ослабляем хомут и снимаем патрубок (цифра 2), сам ДРМВ обозначен цифрой 3

• Отжимаем отверткой снизу либо пальцем защелку из пластмассы, и отсоединяем разъем (на фото цифра 1) с проводами от контролера (цифра 3) расхода воздуха
• Ослабляем затяжку хомута, крепящего патрубок и отсоединяем его ( патрубок обозначен цифрой 2) от контролера
• Выкручиваем два крепящих винта и снимаем ДМРВ с воздушного фильтра
• Устанавливаем новый ДРМВ, подключаем к нему разъем

Датчик, контролирующий положение дроссельной заслонки (сокращенно ДПДЗ)

Находится на дроссельном патрубке сбоку и напрямую связан с осью поворота дроссельной заслонки. Фактически ДПДЗ это потенциометр, одним концом связанный с «массой», на второй конец идет плюс питания (5 вольт). Работает так:

• От ползунка (который является третьим выводом) подается сигнал
• Дроссельная заслонка, от воздействия педали управления, поворачивается, при этом меняется напряжение на выходе ДПДЗ
• Когда дроссельная заслонка закрыта, напряжение на выходе ниже 0,7 Вольт
• При открывании дроссельной заслонки, напряжение растет
• Когда дроссельная заслонка открыта полностью, напряжение должно превышать 4 Вольта
• Компьютер отслеживает напряжение ДПДЗ и корректирует подачу горючего, в соответствии с углом открытия заслонки
• ДПДЗ регулировки не требует, холостой ход для него (заслонка полностью закрыта) является нулевой отметкой
• Причины неисправной работы – мойщики двигателей и заводские дефекты
• Продолжительность работы ДПДЗ непредсказуемая величина
• При неисправности ДПДЗ возрастают обороты мотора на холостых, появляются провалы и рывки на малых нагрузках

Чтобы заменить ДПДЗ, действуем так:

• Отключаем питание от аккумулятора (снимаем клеммы)
• Отсоединяем от ДПДЗ разъем с проводами, для этого отжимаем пластмассовую защелку
• Выкручиваем винты крепления (две штуки) и снимаем датчик, контролирующий расположение дроссельной заслонки с патрубка (патрубок отсоединен от двигателя, для наглядности)

Выкручиваем винты и снимаем ДПДЗ

• Меняем ДПДЗ и собираем все обратно, важно не забыть установить на место поролоновое кольцо, и подключить разъем

Датчик контроля над температурой охлаждающей жидкости (ДТОЖ)

На ваз 2109 датчик температуры двигателя, по сути, является термистором (термистор это резистор, меняющий свое сопротивление под действием температуры), рассмотрим принцип его действия:

• ДТОЖ вкручен в патрубок охлаждающей жидкости, который выходит из головки цилиндров
• При низких температурах ДТОЖ имеет очень высокое сопротивление (например, при -40 градусов его сопротивление 100 Кило Ом)
• А при высокой температуре сопротивление низкое (к примеру, при 100 градусах всего 177 Ом)
• Компьютер определяет температуру в системе охлаждения по снижению напряжения на ДТОЖ (при холодной жидкости падение напряжения высокое, при нагретой – низкое)
• Значение температуры охлаждающей жидкости отражается на большинстве параметров, которые регулируются компьютером
• Основными неисправностями являются — нарушение контакта внутри корпуса ДТОЖ, пробой изоляции либо обрыв проводов питания болтающимся тросом педали «газа»
• При отказе ДТОЖ — включается вентилятор на холодном моторе, затрудняется запуск прогретого мотора, и повышается расход топлива
• Наша инструкция по замене поможет вам избежать травм и неприятностей

Замена ДТОЖ производится в таком порядке:

• Работу выполняем на холодном двигателе (чтобы не обжечься и не ошпариться жидкостью)
• Подготовьте обязательно емкость для слива тосола (при сливании тосола на землю возрастет цена вопроса, тосол «антифриз» жидкость дорогая)Отключаем питания автомобиля (снимаем с аккумулятора клеммы)Сливаем охлаждающую жидкость в подставленную емкость через краник радиатора
• Снимаем фильтр воздуха, для удобства работыОтсоединяем разъем питания от контролера температуры жидкости, для этого отжимаем пластмассовый зажим
• Выкручиваем ДТОЖ из патрубка охлаждения

Отключаем разъем питания, отжав специальный зажим

• Вкручиваем новый контролер, и подключаем к нему питание
• Не забываем закрыть краник на радиаторе и залить тосол назад

Датчик детонации

Контролер детонации расположен в верхней части блока двигателя, работает так:

• Он улавливает своеобразные вибрации (называемые детонационными ударами) в цилиндрах двигателяЕго чувствительным элементом является простая пьезокристаллическая пластинка (почти как в зажигалке)
• При улавливании детонации, контролер на выходе генерирует импульсы напряжения, возрастающие с увеличением интенсивности (нарастанием) детонационных ударов
• По сигналу, поступающему с контролера, компьютер настраивает опережение зажигания, чтобы устранить детонационные вспышки топлива
• При отказе либо обрыве контролера детонации проявляется повышенный расход топлива в «торможение» мотора в движении

Чтобы заменить датчик детонации, делаем следующее:

• Отключаем питание автомобиля, как в предыдущих случаях
• Отсоединяем разъем (он обозначен цифрой 1) с проводами от контролера (обозначенного цифрой 2) детонации
• Затем отворачиваем гайку и снимаем контролер со шпильки

Отключаем разъем 1 и снимаем контролер 2, открутив гайку его крепления

Датчик кислорода (лямбда зонд)

Лямбда зонд используется в инжекторной системе впрыска смеси с обратной связью, располагается на приемной трубе глушителя, принцип работы:

• Кислород, который содержится в выхлопных газах, реагирует с контролером кислорода, и создает на выходе лямбда зонда разность потенциалов
• Эта разность меняется в пределах от 0,1 Вольт (бедная смесь, имеющая высокое содержание кислорода) до 0,9 Вольт (богатая смесь, недостаток кислорода)Для оптимальной работы лямбда зонд должен прогреться до температуры не ниже 360°
• Для быстрого нагрева после запуска мотора в зонд встроен специальный нагревательный элемент
• Компьютер отслеживает выходное напряжение на зонде, и подает определенную команду по коррекции состава горючей смеси на форсунки
• Когда смесь обедненная (на выходе зонда создается низкая разность потенциалов), тогда идет команда на повышенную подачу топлива и обогащение смеси
• Если же смесь обогащенная (на выходе высокая разность потенциалов), идет команда на уменьшение подачи топлива и обеднение смеси
• В автомобилях с таким зондом категорически запрещено применение этилированного бензина
• Неисправность Лямбда зонда приводит к повышению расхода топлива и концентрированным вредным выбросам, окружающую среду

Чтобы заменить Лямбда зонд надо:

• Отключить питание, сняв клеммы с АКБ
• Разъединить разъем Лямбда зонда и жгута проводов, отогнув пластмассовую защелку
• Вывернуть зонд из трубы глушителя

Выкручиваем зонд из глушителя, предварительно отсоединив провода

• Вкручиваем новый лямбда зонд и подключаем разъем на место

Датчик положения коленвала (сокращенно ДПКВ)

ДПКВ – контролер индуктивного типа, он необходим для синхронной работы компьютера с ВМТ поршней 1-го и 4-того цилиндров, а так же контролировать угловое положение коленвала. Работает по такому принципу:

• ДПКВ устанавливается на крышке масляной помпы, напротив главного диска, находящегося на приводном шкиве генератора
• Главный (задающий) диск это зубчатое колесо, имеющее 58 равноудаленных (шаг 6°) впадин
• С таким шагом на нем помещается 60 зубьев, однако два зуба специально срезаны, чтобы создать импульс синхронизации (так называемый «опорный» импульс), который нужен для согласованной работы компьютера с ВМТ поршней в 1-вом и 4-том цилиндрах
• Когда коленвал вращается, зубья на диске изменяют магнитное поле ДПКВ, наводя в нем импульсы напряжения для переменного тока
• Необходимый установочный зазор расположенный между сердечником ДПКВ и зубом диска допускается вграницах (1±0,2) миллиметра
• Компьютер по сигналам ДПКВ определяет частоту оборотов коленвала и подает импульсы на форсунки
• Конструкция ДПКВ представляет собой кусочек магнита и катушку тонкого провода, он очень вынослив
• ДПКВ функционирует в паре со шкивом коленвала
• Отказ в работе датчика вызывает немедленную остановку двигателя
• Либо в лучшем случае, происходит ограничение оборотов мотора до 3500 — 5000 в минуту

Для замены (ДПКВ) делаем вот что:

• Конечно же, отключаем аккумулятор
• Отсоединяем разъем с проводками от контролера положения коленвала
• Отворачиваем болт (обозначенный цифрой 1) крепления и снимаем ДПКВ (цифра 2) из крышки масляной помпы (крышка снята для наглядности)

Выкручиваем болт 1 и снимаем контролер положения коленвала 2

• Вставляем и прикручиваем новый ДПКВ, не забываем подключить к нему разъем

Датчик скорости

Контролер скорости авто расположен на корпусе коробки передач между наконечником вала тросика спидометра и самим приводом спидометра, работает по такому принципу:

• Принцип работы контролера скорости основывается на эффекте Холла
• Он выдает на компьютер прямоугольные импульсы напряжения, частота импульсов пропорциональна скорости оборотов ведущих колес
• Надежность контролера средняя
• Наиболее распространенная неполадка – окисление проводов и разъема вблизи самого контролера
• Неполадки датчика скорости приводят к ухудшению ходовых характеристик автомобиля

Для замены контролера нужно:

• Отсоединить клеммы аккумулятора
• Отключить от него разъем с проводками, сжав для этого пружинные зажимы
• Открутить наконечник троса спидометра
• Затем открутить контролер от привода спидометра
• Установить на автомобиль новый датчик и подключить разъем питания

Датчик скорости ВАЗ указан красной стрелкой

Датчик фаз

Контролер фаз применяется в системах с последовательным впрыском горючего (двигатель от модели 2112) и располагается с передней левой стороны головки блока, он действует таким образом:

• Принцип работы датчика фаз основывается на эффекте Холла, как и в предыдущем описанном случае
• В его пазу находится ободок стального диска, имеющего прорезь
• Этот диск прикреплен на шкиве впускного распредвала
• В момент, когда прорезь на диске проходит через специальный паз датчика фаз, на компьютер подается отрицательный импульс, который означает что поршень первого цилиндра, пришел в ВМТ, и такт сжатия он завершает
• Отказ контролера переводит подачу топлива в так называемый попарно-параллельный режим, это приводит к повышению (до 10%) расхода топлива

Чтобы его снять, выполняем действия:

• Отсоединяем провода от аккумулятора
• Отжимаем пластмассовую защелку, чтобы отсоединить разъем 2 от датчика 1
• Далее откручиваем два болта и снимаем датчик фаз
• Прикручиваем новый контролер на место
• Подключаем разъем питания

Местонахождение датчика фаз ВАЗ

СО – потенциометр

СО — потенциометр устанавливается на автомобилях ваз 21093, датчики на двигателе с системой впрыска не имеющей обратной связи (то есть без нейтрализатора и датчика кислорода). Находится он в двигательном отсеке на стенке корпуса коробки притока воздуха и является переменным резистором. Работает так:

• СО — потенциометр отправляет в ЭБУ сигнал, используемый для регулировки концентрации топливовоздушной смеси, чтобы получить нормированный уровень концентрации в выхлопных газах окиси углерода (СО) в на холостых оборотах
• Он подобен винту контроля качества смеси, имеющегося в карбюраторах
• Регулировку содержания окиси углерода с помощью потенциометра можно выполнить только на СТО с использованием газоанализатора

СО – потенциометр ВАЗ

Регулятор холостых оборотов

Регулятор холостых оборотов настраивает частоту вращения коленвала на холостом ходе, контролируя количество подаваемого воздуха, идущего в обход дроссельной заслонки (заслонка закрыта).Принцип работы:

• Он состоит из шагового двухполюсного электродвигателя и конусного клапана соединенного с ним
• Клапан выдвигается либо убирается сигналами компьютера
• Когда игла регулятора выдвигается полностью (это соответствует 0 шагов), она перекрывает доступ воздуха
• А когда игла втягивается, она обеспечивает доступ воздуха, пропорциональный числу шагов отступа иглы от седла
• Поломка приводит к нестабильности холостых оборотов, и мотор может заглохнуть

Замена регулятора происходит так:

• Обесточить проводку машины, сняв клеммы с аккумулятора
• Отжать пластмассовую защелку, чтобы отсоединить разъем от регулятора, расположенного на дроссельном патрубке, и обозначенного цифрой 2

Цифрой 2 обозначен регулятор холостых оборотов

Регулятор холостых оборотов ВАЗ

• Проверьте состояние и замените если нужно порванное либо потерявшее упругость уплотнительное кольцо регулятора

Предупреждение: Не вздумайте руками вытянуть либо вдавить клапан, это может вывести из строя регулятор холостых оборотов. Для этого надо применять диагностический прибор либо специальный монитор.

• Устанавливаем на автомобиль новый датчик, смазав моторным маслом его уплотнительное кольцо, не забываем подключить к нему разъем

Вот мы рассмотрели инжектор ваз 2109, на двигателе датчики могут быть разные, в зависимости от модели, однако встречается датчик кондиционера, расположенный на приборной панели.

Сигнал на включение салонного кондиционера

Если в вашем автомобиле установлен кондиционер в салоне, то сигнал на его запуск поступает от датчика выключателя на панели приборов:

• В этом случае ЭБУ получает сигнал о том, что вы желаете включить кондиционер
• Компьютер сначала подстраивает работу двигателя регулятором холостого хода, для того чтобы компенсировать повышение нагрузки на двигатель, которую создает компрессора кондиционера, а потом включает реле, которое управляет работой компрессора

Вроде бы перечислены все возможные датчики, неисправности и замена, дополнительно можете найти видео по каждому в отдельности.

masteravaza.ru

Как работает датчик коленвала

Многих интересует вопрос о том, зачем нужен датчик коленвала. Этот прибор напрямую влияет на продуктивность двигателя автомобиля.

Нарушение провоцирует сбои в работе ДВС или остановку мотора, влияющей на работу двигателя.

В функции ДПКВ входит:

• синхронизация работы топливных форсунок;
• синхронизация системы зажигания.

Принцип работы ДПКВ сводится к тому, что он подает сигнал на ЭБУ. Данное сообщение говорит о позиции, в которой находится коленвал. Такой сигнал содержит в себе информацию о частоте и направлении вращения коленчатого вала.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

• нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
• на холостом ходу обороты становятся неустойчивыми;
• низкий уровень мощности двигателя транспортного средства;
• снижение уровня динамики автомобиля;
• двигатель не реагирует на зажигание, т.е. он не заводится;
• машина дергается по ходу движения;
• неконтролируемое повышение или понижение оборотов.

Сбои в функционировании ДПКВ могут быть периодическими и не всегда давать о себе знать. В таком случае необходимо воспользоваться услугой компьютерной диагностики двигателя, которая может точно установить причину неполадки.

1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
2. Поломка зубьев задающего венца.
3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Меняем датчик положения коленвала ВАЗ 2109 инжектор своими руками

Наверное, уже не осталось таких автовладельцев, которым бы не было известно предназначение датчика положения коленвала. Датчик коленвала ВАЗ 2109 инжектор иногда называют датчиком синхронизации, потому что именно благодаря ему происходит синхронизация работы блока управления с силовым агрегатом.
В автомобиле с инжектором датчик положения коленвала выполняет ту же функцию, что и датчик Холла на авто с карбюраторным впрыском.

Основное предназначение ДПКВ на ВАЗ 2109 с инжектором – это считывание зубьев специального диска, который находится на коленвале мотора.

Автомобиль ВАЗ 2109

На таком диске есть место, в котором отсутствуют зубья — данное место отвечает верхней мертвой точке 1-го цилиндра силового агрегата. Именно благодаря данным, переданным с датчика, контролер знает, на какой именно цилиндр и когда именно нужно подать горючее и искру.

Несмотря на простоту конструкции и надежность ДПКВ в случае поломки, автомобиль с инжектором может просто не завестись, а если и заведется, то будет работать со сбоями.

Где находится?

Контролер положения коленчатого вала находится на крышке маслонасоса. Как мы уже говорили, конструкция его достаточно проста. Это небольшой магнит с катушкой, на которую намотан тонкий провод. Исключительно вынослив.

ДПКВ ВАЗ 2109 с инжектором функционирует в тандеме со шкивом коленвала. Отказ датчика положения коленчатого вала — остановка мотора. Или же снижение оборотов силового агрегата до 3000—4500 об/мин.

На рисунке под номером 1 болт, которым закреплен контролер, и под номером 2 – сам контролер.

Контролер положения вала

В случае отказа этого небольшого устройства автомобиль ВАЗ 2109 с инжектором может вести себя по-разному, но основные симптомы следующие:

• Ощутимое снижение динамики автомобиля на панели загорится «Check Engine».
• Двигатель может беспричинно уменьшать или увеличивать обороты.
• Неустойчивость на холостом ходу.
• Детонации в силовом агрегате при повышенной нагрузке.
• Мотор не заводится.
• Обороты мотора плавают. В особенности сразу после того как двигатель запущен.
• Увеличен расход горючего.

Если возникли проблемы с контролером положения коленчатого вала, то здесь есть только один выход. Это его замена. Ремонту он не поддается. Да и нет смысла с ним возиться, так как стоит он недорого.

Проверить ДПКВ можно двумя способами.

Установка рабочего

Нужно просто взять рабочий и установить вместо старого. Если двигатель завелся и работает, так как нужно без перебоев и не глохнет, значит, проблема именно в нем. Требуется замена. Если же нет, и работа автомобиля не наладилась, то нужно искать проблему в другом.

Проверка старого

Старый проверяется следующим образом:

1. В первую очередь его необходимо снять.
2. Подсоединяем к нему омметр.
3. Проверяем сопротивление. У исправного оно находится в пределах 550-750 Ом.


   Проверка сопротивления

Замена

Замена датчика коленчатого вала на ВАЗ 2109 – это очень простой процесс, и справиться с ним может любой автовладелец за 10-15 минут. Естественно, делать это на СТО, переплачивая лишние деньги, нет никакого смысла.

1. Первым делом обязательно необходимо обесточить систему для этого от аккумуляторной батареи отсоединяем минусовую клему.
2. Дальше все очень просто: одной рукой беремся за колодочку проводов и отсоединяем ее от устройства.


   Отсоединенная колодочка

3. Ключом откручиваем болт, при помощи которого устройство прикреплено к кронштейну.


   Откручиваем болт

4. Теперь остается только извлечь его из кронштейна.


   Извлекаем котролер

5. Проверяем его. Если он неисправен, покупаем новый, если рабочий, то можно установить обратно.
6. Новое устройство или проверенное старое устанавливается в обратной последовательности.
7. Ставим датчик и закрепляем болтом.
8. Подсоединяем провода.

На этом работа закончена, остается завести двигатель и проверить работу.

Загрузка …

В этом видео показано, как происходит замена контролера положения коленвала на автомобиле ВАЗ 2110. На более ранних моделях, в том числе на 2109 с инжектором, делается все аналогично.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Читать далее: УАЗ Буханка 2020 в новом кузове цены комплектации фото видео тест-драйв

Контролер положения коленчатого вала находится на крышке маслонасоса. Как мы уже говорили, конструкция его достаточно проста. Это небольшой магнит с катушкой, на которую намотан тонкий провод. Исключительно вынослив. ДПКВ ВАЗ 2109 с инжектором функционирует в тандеме со шкивом коленвала. Отказ датчика положения коленчатого вала — остановка мотора.

Обнаружить датчик положения вала на ВАЗ 2114 несложно. Расположен он под капотом около шкива коленчатого вала и прикреплен к маслонасосу болтом.

ЭБУ, установленный на инжекторных авто, управляя датчиками и исполнительными механизмами, для правильной и эффективной работы должен точно знать, в каком положении находится коленвал двигателя в каждый момент времени – другими словами иметь чёткую синхронизацию между цифрой и железом. Это необходимо в первую очередь для расчёта и своевременной подачи импульса впрыска на форсунки и ВВ-разряда на свечи зажигания.

От своевременности этих событий зависит мощность, долговечность и экономичность двигателя, поэтому необходимость точного определения блоком управления положения коленвала в любой момент времени сомнений не вызывает. Синхронизация осуществляется с помощью датчика коленвала (ДПКВ) и зубчатого задающего диска, закреплённого на коленвалу в определённом положении.

На окружности диска помещается 60 зубьев, на кажый зуб приходится (360:60)=6 градусов угла поворота коленвала. Но двух зубьев подряд в одном месте преднамеренно нет, их отсутствием образован пропуск. Итого 58. Задающий диск установлен таким образом, что после пропуска двух зубьев сердечником ДПКВ, по ходу вращения коленвала, до ВМТ остаётся 114 градусов.

Каждый зуб это 6 градусов. Итого 114:6=19 целых зубьев. Другими словами, когда коленчатый вал стоит в положении ВМТ первого цилиндра на такте сжатия, когда все риски (на маховике, распредвалувалах) совмещены, датчик коленвала должен смотреть на начало двадцатого зуба после пропуска, по ходу вращения диска. 7.

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска.

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

• измерение при помощи омметра;
• проверка значения индуктивности;
• использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

1. Для данной проверки необходимо приобрести мультиметр.
2. Его нужно поставить в положение измерения сопротивления.
3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
4. Допустимое значение — 500-700 Ом.
5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
2. Используя мультиметр, произвести замеры индуктивности.
3. Нормальные показатели — это 200-400 мГн.
4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
5. Полученные данные не должны быть ниже 0,5 Мом.
6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

Осциллограф дает полное представление о состоянии ДПКВ. Для диагностики необходимо выполнить следующие действия:

1. Щупы подсоединить к проводам, которые ведут к катушке.
2. Открыть программное обеспечение для работы с осциллографом.
3. Провести предметом из металла перед ДПКВ.
4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

Данный материал будет полезен всем владельцам автомобилей ВАЗ 2109, 2108 и 21099 с инжекторными двигателями, так как именно на таких моделях устанавливается с завода датчик положения коленчатого вала.

Где Находится Датчик Коленвала Ваз 2109 Инжектор

Измените датчик положения коленчатого вала ВАЗ 2109 собственные руки

Наверное, больше нет таких владельцев автомобилей, которые не знали бы цели датчика положения коленчатого вала. Как снять и почистить форсунки на ваз 2109 (инжектор)? Где он находится? Датчик коленвала. Датчик коленчатого вала ВАЗ 2109 иногда называют датчиком синхронизации, потому что благодаря ему блок управления синхронизируется с блоком питания.

• В автомобиле с инжектором датчик положения коленчатого вала выполняет ту же функцию, что и датчик Холла на автомобиле с инжектором карбюратора.
• Основной целью DGPV на ВАЗ 2109 с инжектором является считывание зубьев специального диска, который расположен на коленчатом валу двигателя.
• Автомобиль ВАЗ 2109

На таком диске есть место, где нет зубов. это место соответствует верхней мертвой точке 1-го цилиндра силового агрегата. Именно благодаря данным, передаваемым с датчика, контроллер точно знает, какой цилиндр и когда требуется топливо и искра.

Несмотря на простоту конструкции и надежности DPC в случае сбоя, автомобиль с инжектором может просто не запускаться, и если он начнется, он будет работать неправильно.

Проверка положения коленчатого вала расположена на крышке масляного насоса. Как мы уже говорили, его конструкция довольно проста. Это небольшой магнит с катушкой, на которой намотана тонкая проволока. Чрезвычайно выносливый. Где находится датчик коленвала чери тиго 2.

4 ? ДККВ ВАЗ 2109 с инжектором функционирует в тандеме с коленчатым валом шкива. Отказ датчика положения коленчатого вала. останов двигателя. Или уменьшите скорость двигателя до 3000-4500 об / мин. На рисунке под номером 1 находится болт, к которому подключен контроллер, а под номером 2.

Читать далее: Как сделать поперечины на рейлинги своими руками

сам контроллер.

Контроллер положения вала

Процедура замены датчика положения коленвала на автомобилях ВАЗ 2110-2112, Калина и Гранта, Приора, 2114 и 2115.

Проверка датчика положения коленвала. ДПКВ. симптомы и неисправности датчика. Ваз. Лада. (Ваз 2109, 099, Ваз 2114-.

• Заметное снижение динамики автомобиля на панели зажжет «Check Engine».
• Двигатель может уменьшить или увеличить скорость без причины.
• Нестабильно на холостом ходу.
• Детонации в блоке питания при повышенной нагрузке.
• Двигатель не запускается.
• Скорость двигателя плавающая. Где находится датчик холостого хода бытует мк джили мнение, что тюнинг регулятора инжектор напряжения дорого и можно поставить форсунки 2123 на. Особенно сразу после запуска двигателя.
• Увеличенный расход топлива.

Если есть проблемы с монитором положения коленчатого вала, то есть только один выход. Это его замена. Ремонт, он не может. И нет никакого смысла в этом разбираться, потому что это недорого.

Существует два способа проверить DWP.

Установка рабочего

Вам просто нужно взять работника и установить его вместо старого.

К признакам неисправностей датчика коленвала датчик находится ваз 2109 (инжектор)? Если двигатель запущен и работает, так как это необходимо без перерывов и не останавливается, то проблема в нем.

Как самому поменять датчик коленвала ваз 2109 инжектор. Требуется замена. Если нет, и машина не работает, вам нужно искать проблему в другой.

Проверка старого

1. Прежде всего, его нужно удалить.
2. Мы подключаем к нему омметр.
3. Мы проверяем сопротивление. В хорошем состоянии он находится в пределах 550-750 Ом.

Проверка сопротивления

Замена ДПКВ своими руками + видео обзор

Чтобы не показывать все на пальцах и лишний раз не объяснять весь процесс, я сделал подробный видео обзор, на котором показана процедура наиболее наглядно. Разобраться во всем сможет даже начинающий водитель, так как никаких сложностей в этом нет. Главное, это иметь под рукой следующий инструмент:

• головка на 10
• трещотка или вороток
• небольшой удлинитель

Загорелся индикатор «проверьте масло». Что делать? — Российская газета

На приборной панели вашего автомобиля зажегся индикатор уровня масла. Повод ли это для волнения и немедленных действий? Давайте разберемся.

Когда на «приборке» загорается значок «масленка», а на некоторых автомобилях — надпись Check Engine Oil Level — это может быть сигналом о целом ряде проблем, которые мы рассмотрим ниже, однако в подавляющем большинстве случаев речь идет о банальном снижении уровня масла.

Желтый индикатор загорается, когда уровень смазочной жидкости снизился более, чем на 1 литр относительно нормы. Красная «масленка» — сигнал о том, что уровень масла критический, читай — продолжать движение на автомобиле настоятельно не рекомендуется.

Почему выгорает масло

Фото: iStock

Расход масла при активной эксплуатации автомобиля — совершенно нормальная вещь, причем интенсивность его сжигания зависит от множества факторов. Производители двигателей, как известно, указывают в паспортных данных, сколько масла расходует тот или иной силовой агрегат в среднестатистических условиях.

Для справки — современные бензиновые моторы выпивают в среднем 0,3% от потребленного объема топлива, дизели же потребляют и вовсе до 3% от объема сожженной солярки. Иными словами, доливать масло в дизельный автомобиль придется по определению чаще, чем в бензиновый. Турбированные моторы, как правило, расходуют больше масла, чем атмосферные. Моторы с большим пробегом выпивают, как правило, больше масла, чем новенькие агрегаты — дело в том, что по мере износа двигателя газы из камеры сгорания все активнее прорываются в картер, повышая давление и увеличивая расход масла.

Когда нужно просто долить

Так можно ли продолжать движение, если на «приборке» загорелась желтая масленка? Ответ положительный. Однако ехать нужно до ближайшего магазина или сервиса, чтобы приобрести масло для долива. Как правило, вы не нанесете вреда двигателю, если проедете после загорания желтого значка «масленка» 100 — 150 км.

В магазине или сервисе нужно будет выбрать именно ту смазку, которая ранее была залита в двигатель вашего автомобиля. Или же, при отсутствии масла с такими спецификациями, выбираем подходящий аналог. О том, какие масла допускается использовать для доливки, «РГ» подробно писала. Разумеется, прежде чем долить масло, нужно остановить автомобиль на ровной поверхности, дать ему постоять около 20 минут и только после этого произвести долив, убедившись, что уровень смазки находится между отметками MIN и MAX масляного щупа.

Неисправный топливный фильтр

Фото: Антон Денисов/ РИА Новости

Случаются ситуации, когда после проверки вы обнаруживаете нормальный уровень моторного масла, однако сигнальная лампа на приборке тем не менее горит. Как вариант, такую ситуацию может провоцировать забитый масляный фильтр. Случается, что фильтрующий элемент плохо пропускает через себя поток моторного масла (а это, как правило, связано с низкими качествами последнего, и чаще всего — в результате несвоевременной замены масла).

Как следствие, снижается давление в масляной системе и повышается нагрузка на масляный насос. Водителю в такой ситуации следует убедиться в нормальном тепловом режиме работы силового агрегата. Приемлемая температура 90-100 градусов по Цельсию. Если этот показатель выше, то, скорее всего, необходимо менять фильтр. На проблемный масляный фильтр может указать также его состояние. Если вы заметили протечку масла из корпуса фильтрующего элемента — вам прямая дорога на сервис.

Неисправный датчик давления масла

Фото: iStock

Нечасто, но случается, что причиной появления на «приборке» значка «масленки» является неисправный датчик давления масла. Если вы уверены, что в двигатель залито качественное масло в должном объеме — проведите нехитрый тест: поднимите обороты примерно до 1,5 тысяч в минуту.

Если индикатор «масленка» погаснет, значит с давлением масла все нормально, а вот сам датчик как раз требуется либо чистить, либо менять. На сервисной станции для выявления неисправности датчика, вероятнее всего, используют манометр. Он устанавливается на место датчика, после чего замеряется давление масла.

Залито неподходящее масло

Фото: iStock

Еще одна причина зажигания индикатора «масленка» — использование масла, неподходящего вашему двигателю. Если лампочка загорелась вскоре после замены масла, очень вероятно, что вязкость (степень густоты масляной жидкости) не соответствует характеристикам вашего мотора.

Насос в этом случае начинает качать смазку с повышенной нагрузкой, соответственно давление снижается, и датчики посылают соответствующий сигнал на «приборку». Похожая ситуация может возникнуть по мере эксплуатации автомобиля и загрязнении масла — в этом случае тоже может сработать датчик давления масла, и «масленка» подмигнет вам с «приборки».

Неисправность масляного насоса

Фото: iStock

При любом типе используемого масляного насоса при выходе его из строя, в системе возникнет падение давления, и, соответственно электроника оповестит об этом водителя.

Добавим, что индикатор «масленка» могут зажечь также и более серьезные проблемы в силовой линии. Выход из строя редукционного клапана, забитые масляные каналы, износ поршней и цилиндров — лишь некоторые из возможных сценариев. Однако в любом случае, убедитесь сначала, что масло на щупе двигателя находится между отметками MIN и MAX, а также осмотрите моторный отсек на предмет протечек. В остальных случаях за неимением обширного опыта лучше отправиться на сервис.

Датчики инжектора ВАЗ 2110, функции и назначение датчиков инжекторного двигателя «десятки»

Датчики инжектора ВАЗ 2110 являются важнейшими элементами общей системы, которая отвечает за стабильную работу силового агрегата снабженного впрыском топлива. Датчики инжектора «десятки» собирают информацию о состоянии тех или иных частях двигателя и отправляют их в электронный блок управления мотором (ЭБУ), который после анализа всех данных корректирует работу силового агрегата.

Собственно вы спросите зачем такие сложности? Причина в том, что инжекторный двигатель ВАЗ 2110 гораздо эффективнее карбюраторного собрата. Больше мощности, меньше расход топлива, стабильная работа, высокая надежность, все это характерно для «десятки» с исправной электроникой. А неисправность одного или нескольких датчиков обязательно ведет к отказу всего двигателя, либо его нестабильной работе. Сегодня мы подробно расскажем о датчиках инжектора ВАЗ 2110, от которых зависит нормальная работа мотора.

Датчик массового расхода воздуха ВАЗ 2110

ВАЗ 2110 датчик воздуха или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым патрубком. Собственно под капотом десятки найти его не сложно, поскольку датчик воздуха расположен на самом видном месте. На фотографии в сборе он выглядит так.

Датчик воздуха измеряет количество прошедшего мимо воздуха, тем самым оценивая его объем. Сразу скажем датчик массового расхода воздуха весьма чувствителен и даже несколько пылинок или повышенная влажность могут вывести его из строя. Стоит это учитывать при его снятии или замене.

Принцип работы датчика воздуха ВАЗ-2110 следующий — внутри есть нагревательные элементы, которые охлаждаются потоком проходящего мимо воздуха. Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом датчик и вычисляет массовый расход топлива.

Неправильная работа датчика массового расхода топлива инжектора ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостых оборотах. Причина проста, электронный блок управления двигателя принимая неверные данные от датчика воздуха начинает подавать неправильные команды для формирования рабочей смеси. Смесь воздуха и бензина, сгорающая в цилиндрах мотора может быть очень обогащенной или очень обеденной, что ведет к ненормальной работе инжекторного силового агрегата.

Датчик положения дроссельной заслонки ВАЗ 2110

Датчик положения дроссельной заслонки инжектора ВАЗ 2110 расположен непосредственно на дроссельном узле. Предлагаем для наглядности фото, где датчик можно разглядеть без труда.

Данный датчик реагирует на нажатие педали газа водителем, подавая сигнал на электронный блок управления, тем самым увеличивая количество впрыскиваемого топлива через форсунки. То есть, чем резче вы жмете на педаль газа, тем больше будет впрыскиваться топлива в мотор. Датчик положения дроссельной заслонки довольно надежен, поскольку механически связан с осью заслонки.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменения напряжения при нажатии на педаль газа. При закрытой заслонке выходное напряжение обычно от 0,3 до 0,7 Вт. Если нажать на газ «в пол» напряжение возрастает до 4 Вт. Неисправность датчика можно иногда определить без всяких тестеров, допустим если во время разгона автомобиль начинает двигаться рывками или происходит ненормальный провал, то скорее всего проблема именно в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры инжектора ВАЗ 2110 выполняет две основных функции — в случае перегрева мотора он включает вентилятор охлаждающий радиатор, а в случае холодного пуска двигателя дает команду на обогащение рабочей смеси, что бы мотор не глох на холодную. В карбюраторных двигателях, эту функцию исполняет так называемый «подсос», который открывает заслонку для увеличения подачи воздуха. В случае неисправности датчика температуры начинаются проблемы с пуском холодного двигателя и возможен перегрев силового агрегата, если во время не включится вентилятор. Так что этот датчик ВАЗ 2110 весьма важен для стабильной работы движка. Фото датчика далее —

Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно вооружившись термометром, емкостью с горячей/холодной водой и обычным электрическим пробником. Исправный температурный датчик показывает примерно следующие значения —

• При температуре 100 градусов сопротивление составляет 180 Ом
• При температуре 80 градусов сопротивление составляет 330 Ом
• При температуре 60 градусов сопротивление составляет 670 Ом
• При температуре 30 градусов сопротивление составляет 2240 Ом
• При температуре 10 градусов сопротивление составляет 5670 Ом

Найти датчик температуры охлаждающей жидкости под капотом инжекторного ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, его вкручивают во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации инжектора ВАЗ 2110 расположен на блоке цилиндров. Задача этого прибора передавать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (меняет угол опережения зажигания), что бы снизить негативное влияние детонации. Изначально на ВАЗ 2110 устанавливали резонансный датчик (пьезоэлектрический), но потом более продвинутый широкополосный (пьезокерамический). Фотография обоих типов датчиков ниже.

Собственно, чем сильнее детонация, тем сильнее датчик выдает напряжения переменного тока на ЭБУ. Проверить работоспособность этого датчика можно довольно просто, достаточно несильно постучать по сердцевине датчика. При этом необходимо подсоединить к выводам датчика тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда зонд ВАЗ 2110

Датчик кислорода инжектора ВАЗ 2110 или лямбда зонд устанавливают на выпускном коллекторе. Задача прибора отследить состав отработавших газов и наличия там кислорода. Эти сведения помогают электронному блоку управления (ЭБУ) корректировать состав рабочей смеси, это помогает не только эффективнее сжигать топливо, но и улучшают экологичность выхлопа. При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика далее.

Если датчик выходит из строя, это вызывает повышенный расход топлива и увеличению выбросов. Самое интересное, что при наличии в системе выхлопа катализатора отработавших газов датчиков кислорода или лямбда зондов уже два. Второй ставят за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологичным.

Датчик скорости ВАЗ 2110

Датчик скорости инжектора ВАЗ 2110 устанавливают на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен это может привести к тому, что автомобиль в некоторых случаях может глохнуть на холостом ходу. Когда стрелка спирометра начинает ненормально (скачками) перемещаться на панели приборов, это должно вас насторожить. Ведь это может свидетельствовать о неисправности датчика скорости. Сам датчик выглядит следующим образом, смотрим фотографию.

Принцип работы датчика скорости «десятки» основан на эффекте Холла, при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем больше частота импульсного сигнала. Таким образом и измеряется скорость автомобиля. На ВАЗ-2110 ставились датчики двух типов, один имеет квадратную соединительную колодку, другой круглую.

Датчик положения коленчатого вала ВАЗ 2110

Датчик положения коленчатого вала инжектора ВАЗ 2110 довольно важен, поскольку без него запуск двигателя не возможен. Любая его неисправность приводит ЭБУ «десятки» или «мозги» двигателя в ступор. Датчик отслеживает положение распредвала (а значит и поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить работать свечи зажигания. На свечи приходит сигнал от модуля зажигания, что наступает верхняя точка сжатия в цилиндре и пора «зажигать» искру. Сам датчик схематично выглядит так, как на этом рисунке —

Это небольшой электромагнит, который улавливает положение зубчатого шкива, который вращается рядом. На шкиве 58 зубцов, которые и создают электромагнитные возмущения. Собственно для инжекторного двигателя, это основной и самый главный датчик.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения инжектора ВАЗ 2110 устанавливался не на все двигатели «десяток». Изначально их ставили только на 16-клапанники. Затем, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех инжекторах, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в определенный цилиндр. Отказ датчика ведет к обогащению рабочей смеси и нестабильной работе двигателя. Устанавливается данный датчик в верхней части ГБЦ мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хотелось бы отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, на которых работают инжекторные силовые агрегаты во многом схожи, особенно что касается датчиков.

Расположение датчиков ваз 2110 инжектор 8 клапанов

Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов)

На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

ДМРВ на ВАЗ 2110

На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:

• Датчик регулятора воздуха;
• Датчик включения вентилятора;
• Датчик коленчатого вала;
• Датчик температуры жидкости охлаждения;
• Датчик скорости;
• Датчик фаз.

Теперь рассмотрим их более подробно.

Регулятор воздуха

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4. Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Датчик вентилятора

Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:

• Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
• Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
• Датчик не позволяет возникать искрам;
• Приобретая качественный регулятор, можно забыть о его замене на долгие годы.

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Датчик скорости

Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.

Расположение

Имеет две характерные неисправности:

• При холостых оборотах двигатель выключается;
• Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Место установки

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов)

На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

ДМРВ на ВАЗ 2110

Очевидно, что инжектор давно превзошел карбюратор по всем параметрам. Хотя бы по той причине, что в инжекторах электроника отвечает за подачу топлива и топливовоздушной смеси в цилиндры. Эффективность, экономичность и ряд прочих преимуществ буквально вытеснили карбюратор с некогда лидирующего места.

На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:

• Датчик регулятора воздуха;
• Датчик включения вентилятора;
• Датчик коленчатого вала;
• Датчик температуры жидкости охлаждения;
• Датчик скорости;
• Датчик фаз.

Теперь рассмотрим их более подробно.

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4. Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Датчик вентилятора

Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:

• Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
• Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
• Датчик не позволяет возникать искрам;
• Приобретая качественный регулятор, можно забыть о его замене на долгие годы.

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Датчик скорости

Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.

Расположение

Имеет две характерные неисправности:

• При холостых оборотах двигатель выключается;
• Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Место установки

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Все датчики ВАЗ 2110: что должен знать опытный владелец «Десятки»?

Любой современный автомобиль оборудуется множеством различных датчиков, которые позволяют водителю знать о состоянии и работоспособности тех или иных узлов. И автомобиль ВАЗ 2110 не является исключением, в этой статье мы расскажем о том, какие датчики в нем используются и какое их расположение.

Как известно, ВАЗ 2110 инжектор с 8 или 16 клапанами значительно во многом превосходит карбюраторную версию. Как минимум потому, что в данном случае подачу бензина, а также горючей смеси, регулирует именно электроника. Соответственно, использование электроники подразумевает применением множества различных регуляторов и контроллеров. Их поломка может привести к определенным последствиям, поэтому автовладелец всегда должен знать, за что отвечают те или иные регуляторы. Ниже рассмотрены практически все датчики ВАЗ, которые есть в «десятке».

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД – электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.

Контроллер воздуха для «десятки»

Данный контроллер имеет определенные недостатки, в частности:

• его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
• если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
• как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
• при запуске силового агрегата могут появляться определенные трудности;
• силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
• расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

Датчик температуры ОЖ

На ВАЗ 2110 датчики могут использоваться для разных целей, но большинство из них монтируется в моторном отсеке. На 8- или 16-клапанном двигателе датчик вентилятора представляет собой устройство, предназначенное для активации вентилятора. Речь идет непосредственно о вентиляторе, предназначенном для охлаждения горячего двигателя.

Контроллер включается автоматически при достижении силовым агрегатом определенной температуры. Но также он может включаться и при выключенном двигателе. Многих владельцев «десяток» поначалу этот факт может настораживать, однако в этом нет ничего страшного, так что переживать не стоит.

Необходимо выделить достоинства данного контроллера:

1. Как показала практика, датчик вентилятора является одним из самых надежных устройств транспортного средства, так как в основе его конструкции лежит твердый наполнитель. Когда температура окружающей среды увеличивается, этот наполнитель начинает расширяться.
2. В конструкции этого устройства также лежит специальный подпружиненный рычаг. Благодаря этому компоненту при работе регулятора не возникают дефекты.
3. Устройство не позволяет появляться искрам, что особенно важно для обеспечения безопасности автомобиля.
4. По факту регулятор этого типа сам по себе является надежным. Если вы покупаете качественное устройство, то в будущем заметите, что оно будет функционировать достаточно долго, о необходимости его замены можно будет забыть на ближайшие несколько лет.

Регулятор коленвала

В зависимости от типа автомобиля, на 16- и 8-клапанном двигателе места расположения всех контроллеров могут быть разными. Тем не менее, все эти устройства объединяются в одну функционирующую систему, и регулятор коленчатого вала в этом случае – не исключение. Благодаря этому контроллеру электронная система управления двигателем «десятки» может самостоятельно выявить, в какой момент подавать бензин и искру через свечи зажигания для того, чтобы зажечь горючую смесь. Фактически, конструкция устройства представляет собой магнит, а также катушку из тонкой проводки.

Датчик коленвала имеет определенные преимущества:

1. Как показывает практика, на «десятках» этот регулятор может работать достаточно долго. Его ресурс эксплуатации не снижается даже в результате использования силового агрегата автомобиля при увеличенных нагрузках.
2. Регулятор коленвала работает совместно со шкивом этого вала.
3. Если устройство выходит из строя, запуск двигателя может быть невозможен. Либо же при поломке регулятора параметры оборотов будет снижены до 3.5 тысяч в минуту.

Данный контроллер устанавливается на масляном насосе, фактически на самом верху зубцов вала. Вернее, в одном миллиметре от зубчиков. Подробнее о том, как самостоятельно произвести замену данного контроллера, вы можете узнать из видео ниже (автор ролика – канал В гараже у Сандро).

Указатель температуры ОЖ

Для охлаждения двигателя используется антифриз или охлаждающая жидкость. Чтобы обеспечить правильную работу силового агрегата, для охлаждающей жидкости также предусматривается свой контроллер. По своему функционалу данный регулятор отдаленно напоминает подсос, которым оборудуются 8- и 16-клапанные карбюраторные моторы «десяток» и других транспортных средств. Сам по себе датчик предназначен для мониторинга температуры расходного материала.

Установка нового датчика антифриза

По сути, это устройство также обеспечивает регулировку горючего. Если силовой агрегат работает на холодную и еще не прогрелся, он будет получать больше бензина для нормального функционирования. Показания о температуре охлаждающей жидкости выводятся на контрольный щиток в салоне машины. В соответствии с этими показателями водитель всегда сможет узнать о перегреве агрегата по тому, как стрелка датчика на приборной панели начнет перемещаться в красную зону.

Датчик температуры антифриза периодически выходит из строя, для него характерны следующие неисправности:

1. Нарушение электрического контакта внутри контроллера, что приводит к его неработоспособности.
2. Устройство установлено таким образом, что оно может подвергаться воздействию движущихся элементов, в частности, троса педали акселератора. Правильнее даже сказать, что трос воздействует не на сам датчик, а на его провода, которые по факту могут терять изоляцию в результате долгой эксплуатации.
3. Зачастую регулятор ломается, если вентилирующее устройство начинает функционировать на не прогретом двигателе.
4. Если мотор перегрелся, то могут возникнуть трудности при его запуске.
5. Если контроллер температуры расходного материала выходит из строя, это может привести к увеличению расхода бензина. Если вы столкнулись с одной из таких проблем, то для обеспечения нормальной работы двигателя автомобиля необходимо произвести замену контроллера. Подробная инструкция по замене представлена на видео ниже (автор – РЕМОНТ ВАЗ 2110, 2111, 2112).

Датчик скорости

8- и 16-клапанные «десятки» также оснащаются датчиком скорости. Благодаря этому устройству электронная система управления мотором получает информацию о том, с какой скоростью движется транспортное средство. Сам датчик устанавливается на коробке передач машины. Как показала практика, на автомобилях ВАЗ 2110 этот контроллер характеризуется довольно высокой надежностью и долгим ресурсом эксплуатации.

Но отечественные разработчики не могли все сделать идеально, поэтому для данного девайса характерны несколько неисправностей:

1. Если компонент выходит из строя или работает некорректно, то при движении на холостых оборотах силовой агрегат может самостоятельно отключаться.
2. Вышедший из строя регулятор может частично повлиять на скоростные характеристики транспортного средства. Разумеется, если девайс полностью ломается, водитель не сможет узнать, с какой скоростью он движется.

Два контроллера скорости

Датчик фаз

На 8-клапанных двигателях этот датчик не устанавливается, он присутствует только на 16-клапанных версиях «десяток». Основным предназначением контроллера является предоставление необходимых данных системе управления силовым агрегатом. В соответствии с этими данными система определяет, в какой момент времени и куда впрыскивать топливо, в какой конкретно цилиндр. Каждый владелец ВАЗ 2110 должен знать, где располагается данное устройство. Если вы откроете моторный отсек машины, то увидите, что регулятор расположен с правой стороны от горловины для залива моторной жидкости.

В принципе, если регулятор сломается, ничего страшного не случится, если смотреть с точки зрения целостности транспортного средства. Но выход из строя контроллера в любом случае спровоцирует повышение расхода бензина. Это обусловлено тем, что электронная система управления ДВС самостоятельно переведет газораспределительный механизм в резервный режим работы. Соответственно, бензин начнет подаваться сразу на все цилиндры мотора. А в первое время водитель может даже не узнать об этом, пока не произведет диагностику регулятора или замер расхода топлива.

Новый датчик фаз для ВАЗ 2110

Естественно, такая модель отечественного автопрома, как «десятка» – это не самый современный и продвинутый автомобиль в плане электроники. Тем не менее, машины этой модели оснащаются большим количеством разнообразных регуляторов и контроллеров. В этой статье мы рассказали далеко не обо всех устройствах, а только о самых основных, о которых должен знать каждый автомобилист. Более детальную информацию вы сможете найти в других статьях на нашем сайте либо в сервисной книжке к своему автомобилю.

Регулятор холостого хода

Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода. Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках. Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это – не редкость, его нужно как можно быстрее менять.

Демонтаж регулятора холостого хода

Основным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов. Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха. Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.

Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад – на второй. Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное. Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.

Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.

Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.

Видео «Как поменять датчик скорости на ВАЗ 2110»

О том, как в домашних условиях осуществляется замена контроллера скорости на инжекторной «десятке», узнайте из видео ниже (автор ролика – В гараже у Сандро).

Датчики инжектора ВАЗ 2110, функции и назначение датчиков инжекторного двигателя “десятки”

Датчики инжектора ВАЗ 2110 являются важнейшими элементами общей системы, которая отвечает за стабильную работу силового агрегата снабженного впрыском топлива. Датчики инжектора “десятки” собирают информацию о состоянии тех или иных частях двигателя и отправляют их в электронный блок управления мотором (ЭБУ), который после анализа всех данных корректирует работу силового агрегата.

Собственно вы спросите зачем такие сложности? Причина в том, что инжекторный двигатель ВАЗ 2110 гораздо эффективнее карбюраторного собрата. Больше мощности, меньше расход топлива, стабильная работа, высокая надежность, все это характерно для “десятки” с исправной электроникой. А неисправность одного или нескольких датчиков обязательно ведет к отказу всего двигателя, либо его нестабильной работе. Сегодня мы подробно расскажем о датчиках инжектора ВАЗ 2110, от которых зависит нормальная работа мотора.

Датчик массового расхода воздуха ВАЗ 2110

ВАЗ 2110 датчик воздуха или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым патрубком. Собственно под капотом десятки найти его не сложно, поскольку датчик воздуха расположен на самом видном месте. На фотографии в сборе он выглядит так.

Датчик воздуха измеряет количество прошедшего мимо воздуха, тем самым оценивая его объем. Сразу скажем датчик массового расхода воздуха весьма чувствителен и даже несколько пылинок или повышенная влажность могут вывести его из строя. Стоит это учитывать при его снятии или замене.

Принцип работы датчика воздуха ВАЗ-2110 следующий – внутри есть нагревательные элементы, которые охлаждаются потоком проходящего мимо воздуха. Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом датчик и вычисляет массовый расход топлива.

Неправильная работа датчика массового расхода топлива инжектора ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостых оборотах. Причина проста, электронный блок управления двигателя принимая неверные данные от датчика воздуха начинает подавать неправильные команды для формирования рабочей смеси. Смесь воздуха и бензина, сгорающая в цилиндрах мотора может быть очень обогащенной или очень обеденной, что ведет к ненормальной работе инжекторного силового агрегата.

Датчик положения дроссельной заслонки ВАЗ 2110

Датчик положения дроссельной заслонки инжектора ВАЗ 2110 расположен непосредственно на дроссельном узле. Предлагаем для наглядности фото, где датчик можно разглядеть без труда.

Данный датчик реагирует на нажатие педали газа водителем, подавая сигнал на электронный блок управления, тем самым увеличивая количество впрыскиваемого топлива через форсунки. То есть, чем резче вы жмете на педаль газа, тем больше будет впрыскиваться топлива в мотор. Датчик положения дроссельной заслонки довольно надежен, поскольку механически связан с осью заслонки.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменения напряжения при нажатии на педаль газа. При закрытой заслонке выходное напряжение обычно от 0,3 до 0,7 Вт. Если нажать на газ “в пол” напряжение возрастает до 4 Вт. Неисправность датчика можно иногда определить без всяких тестеров, допустим если во время разгона автомобиль начинает двигаться рывками или происходит ненормальный провал, то скорее всего проблема именно в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры инжектора ВАЗ 2110 выполняет две основных функции – в случае перегрева мотора он включает вентилятор охлаждающий радиатор, а в случае холодного пуска двигателя дает команду на обогащение рабочей смеси, что бы мотор не глох на холодную. В карбюраторных двигателях, эту функцию исполняет так называемый “подсос”, который открывает заслонку для увеличения подачи воздуха. В случае неисправности датчика температуры начинаются проблемы с пуском холодного двигателя и возможен перегрев силового агрегата, если во время не включится вентилятор. Так что этот датчик ВАЗ 2110 весьма важен для стабильной работы движка. Фото датчика далее –

Принцип работы датчика температуры охлаждающей жидкости следующий – при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно вооружившись термометром, емкостью с горячей/холодной водой и обычным электрическим пробником. Исправный температурный датчик показывает примерно следующие значения –

• При температуре 100 градусов сопротивление составляет 180 Ом
• При температуре 80 градусов сопротивление составляет 330 Ом
• При температуре 60 градусов сопротивление составляет 670 Ом
• При температуре 30 градусов сопротивление составляет 2240 Ом
• При температуре 10 градусов сопротивление составляет 5670 Ом

Найти датчик температуры охлаждающей жидкости под капотом инжекторного ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, его вкручивают во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации инжектора ВАЗ 2110 расположен на блоке цилиндров. Задача этого прибора передавать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (меняет угол опережения зажигания), что бы снизить негативное влияние детонации. Изначально на ВАЗ 2110 устанавливали резонансный датчик (пьезоэлектрический), но потом более продвинутый широкополосный (пьезокерамический). Фотография обоих типов датчиков ниже.

Собственно, чем сильнее детонация, тем сильнее датчик выдает напряжения переменного тока на ЭБУ. Проверить работоспособность этого датчика можно довольно просто, достаточно несильно постучать по сердцевине датчика. При этом необходимо подсоединить к выводам датчика тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда зонд ВАЗ 2110

Датчик кислорода инжектора ВАЗ 2110 или лямбда зонд устанавливают на выпускном коллекторе. Задача прибора отследить состав отработавших газов и наличия там кислорода. Эти сведения помогают электронному блоку управления (ЭБУ) корректировать состав рабочей смеси, это помогает не только эффективнее сжигать топливо, но и улучшают экологичность выхлопа. При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика далее.

Если датчик выходит из строя, это вызывает повышенный расход топлива и увеличению выбросов. Самое интересное, что при наличии в системе выхлопа катализатора отработавших газов датчиков кислорода или лямбда зондов уже два. Второй ставят за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологичным.

Датчик скорости ВАЗ 2110

Датчик скорости инжектора ВАЗ 2110 устанавливают на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен это может привести к тому, что автомобиль в некоторых случаях может глохнуть на холостом ходу. Когда стрелка спирометра начинает ненормально (скачками) перемещаться на панели приборов, это должно вас насторожить. Ведь это может свидетельствовать о неисправности датчика скорости. Сам датчик выглядит следующим образом, смотрим фотографию.

Принцип работы датчика скорости “десятки” основан на эффекте Холла, при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем больше частота импульсного сигнала. Таким образом и измеряется скорость автомобиля. На ВАЗ-2110 ставились датчики двух типов, один имеет квадратную соединительную колодку, другой круглую.

Датчик положения коленчатого вала ВАЗ 2110

Датчик положения коленчатого вала инжектора ВАЗ 2110 довольно важен, поскольку без него запуск двигателя не возможен. Любая его неисправность приводит ЭБУ “десятки” или “мозги” двигателя в ступор. Датчик отслеживает положение распредвала (а значит и поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить работать свечи зажигания. На свечи приходит сигнал от модуля зажигания, что наступает верхняя точка сжатия в цилиндре и пора “зажигать” искру. Сам датчик схематично выглядит так, как на этом рисунке –

Это небольшой электромагнит, который улавливает положение зубчатого шкива, который вращается рядом. На шкиве 58 зубцов, которые и создают электромагнитные возмущения. Собственно для инжекторного двигателя, это основной и самый главный датчик.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения инжектора ВАЗ 2110 устанавливался не на все двигатели “десяток”. Изначально их ставили только на 16-клапанники. Затем, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех инжекторах, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в определенный цилиндр. Отказ датчика ведет к обогащению рабочей смеси и нестабильной работе двигателя. Устанавливается данный датчик в верхней части ГБЦ мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хотелось бы отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, на которых работают инжекторные силовые агрегаты во многом схожи, особенно что касается датчиков.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Датчики ВАЗ-2110: краткая характеристика, расположение, функции

ВАЗ-2110, без сомнения, стал революционным автомобилем, во всяком случае для отечественного автопрома. Современный дизайн кузова, комфортный салон, множество полезных функций, но главное двигатель. Именно на «десятку» тольяттинские конструкторы впервые установили инжекторный мотор, в котором большинство параметров контролируется бортовым компьютером. Корректную работу двигателя во многом определяют датчики ВАЗ-2110, в предназначении и устройстве которых и предстоит разобраться.

Для чего нужны датчики

Силовой агрегат с принудительным впрыском топлива имеет несомненные преимущества перед карбюраторным. Прежде всего, это:

1. Экономичность.
2. Большая мощность.
3. Хорошая динамика.

Достичь этого можно только точным расчетом режимов работы двигателя в соответствии с параметрами движения. Для этого требуется большое количество данных, которые и предоставляются различными датчиками. На их основе электронный блок управления (ЭБУ) рассчитывает оптимальный угол опережения зажигания и состав рабочей смеси.

Каждый датчик имеет свое предназначение и конструкцию. Установлены они в различных местах, в соответствии с контролируемым узлом. Несмотря на то, что «десятки» выпускались и с двумя распредвалами, в этой статье будут рассмотрены датчики ВАЗ-2110 8 клапанов.

Датчик положения коленвала

Поставлен на первое место не просто так. Дело в том, что он является одним из основных датчиков ВАЗ-2110. При повреждении ДПКВ работа двигателя невозможна, он просто не заведется. Место расположения — крышка масляного насоса — выбрано не случайно. Дело в том, что в этом случае датчик расположен в непосредственной близости от так называемой задающей шестерни, совмещенной со шкивом распредвала.

Конструктивно ДПКВ выполнен в корпусе из полимерных материалов и залит компаундной смесью, для большей герметичности. Внутри расположена катушка индуктивности. Зубья шестерни проходя рядом с датчиком, на расстоянии не более 1 мм, образуют в нем магнитное поле. На выходе контроллера появляется последовательность импульсов, которая и поступает на ЭБУ. На задающей шестерне отсутствуют два зуба, это является отправной точкой для компьютера, а также началом воспламенения в первом цилиндре.

Датчик массового расхода воздуха

Один из самых капризных и нежных датчиков инжектора ВАЗ-2110. При этом он еще и довольно дорогостоящий. Датчик измеряет количество воздуха прошедшего через фильтр автомобиля, и передает данные в ЭБУ, который на их основании формирует оптимальный состав рабочей смеси.

Основным элементом датчика расхода воздуха ВАЗ-2110 является платиновая нить. Она используется в качестве спирали, т. е. нагревается до определенной температуры и охлаждается потоком воздуха. Чем больше его пройдет через фильтр, тем меньше нагреется нить. Расходомер — прибор с высоким быстродействием, он передает данные на ЭБУ каждые 0,1 с.

Неисправность ДМРВ вызывает сбои в работе двигателя на всех режимах. При этом характерными симптомами будут:

• неустойчивая работа на холостом ходу;
• отсутствие мощности двигателя;
• плохая динамика;
• увеличенный расход топлива.

Впрочем, такие неисправности характерны и для повреждения многих других узлов, в том числе и датчиков ВАЗ-2110. Принцип работы и назначение ДМРВ определяют его местоположение в автомобиле. Он устанавливается сразу за воздушным фильтром.

Датчик детонации

Предназначен для предотвращения взрывного воспламенения в цилиндрах. Только на грани детонации можно получить максимальные мощностные и динамические показатели двигателя. С другой стороны, она очень вредна для двигателя и существенно сокращает срок его службы. Для мгновенного предотвращения этого явления и служит соответствующий датчик.

Датчик детонации представляет собой селективный микрофон. Это значит, что он настроен на определенную частоту, в данном случае 25-70 Гц. Именно в этом диапазоне и проявляется детонация. На слух она похожа на металлический звон, его то и определяет контроллер. Результат передается на ЭБУ, который соответствующим образом вносит изменения в угол опережения зажигания.

Датчик детонации расположен между вторым и третьим цилиндром, на передней стенке блока. Местоположение выбрано неслучайно. Именно в этих цилиндрах из-за более высокой температуры раньше всего появляется взрывное воспламенение.

Регулятор холостого хода

Один из основных датчиков ВАЗ-2110. Он отвечает за стабильную работу двигателя на холостом ходу. Важность этого понятна любому автолюбителю, которому постоянно приходится двигаться в плотном городском потоке. Бесконечные пробки, многочисленные развязки и светофоры, ездить без холостых здесь невозможно.

Еще одной задачей регулятора холостого хода (РХХ) является прогрев двигателя при отрицательных температурах. Именно благодаря ему после запуска поддерживаются повышенные обороты коленвала, которые затем постепенно понижаются.

Внешне ДХХ очень похож на небольшой электромотор. Это действительно так, правда двигатель не обычный, а шаговый. Это значит, что алгоритм его работы полностью зависит от управляющего устройства. Итак, датчик ХХ представляет собой шаговый электромотор, вал которого соединен со штоком червячной передачей. Двигатель имеет две обмотки. При подаче напряжения на одну из них датчик делает шаг вперед, т. е. ротор поворачивается на определенный угол, шток немного выдвигается из корпуса.

При подаче напряжения на другую обмотку происходит обратный процесс. Таким образом, шток в соответствии с командами контроллера может изменять свою длину от минимального до максимального. На самом конце он имеет конусовидное заострение. Выдвигаясь, шток уменьшает количество воздуха, проходящего в обход закрытой на холостых оборотах дроссельной заслонки. Для этого в ней имеется выточка под конус. Здесь же установлен на ВАЗ-2110 и датчик холостого хода.

Контроллер дроссельной заслонки

Предназначен для дозирования топлива в цилиндрах. При нажатии на педаль газа на инжекторном двигателе механически открывается только воздушная заслонка. Количество бензина для создания рабочей смеси меняется по команде с ЭБУ. Для этого и предназначен датчик положения дроссельной заслонки (ДПДЗ).

Контроллер является переменным сопротивлением, по сути таким же, как и регулятор громкости на автомагнитоле. Только изменяется здесь напряжение, поступающее на блок управления. Грубо говоря, ДПДЗ преобразует усилие нажатия на педаль газа в определенный электрический сигнал. Он поступает на ЭБУ, в котором жестко, с большой точностью «прошита» зависимость напряжение/количество топлива.

Амплитуда сигнала изменяется от 0,7 до 4 В (при полном открытии заслонки). Так же линейно изменяется и поступающий бензин. ДПДЗ установлен непосредственно на дроссельном узле.

Датчик давления масла

«Десятка» имеет только аварийную сигнализацию о неполадках в системе смазки. Падение давления сигнализируется включением соответствующей лампы. Устроен датчик масла ВАЗ-2110 достаточно просто. В его торце есть подвижная мембрана, которая соединена с нормальнозамкнутыми электрическими контактами. Датчик вкручен непосредственно в систему смазки автомобиля. Если давление в норме, то масло воздействует на мембрану, она, выгибаясь, размыкает контакты. Контрольная лампа при этом не горит. В случае аварии мембрана возвращается в исходное положение, включая соответствующую индикацию.

Несмотря на простоту, индикатор давления довольно часто выходит из строя. В этом случае контрольная лампа постоянно горит, хотя давление в системе в норме. Убедиться в неисправности датчика можно только заменив его на заведомо исправный. Естественно, что без полной уверенности продолжать движение не стоит.

Реже бывают случаи, когда индикатор не загорается при включении зажигания. Т. е. сигнализация не включится и в случае реальной аварии. Такой симптом тоже свидетельствует о неисправности масляного датчика. В любом случае его нужно менять на новый, так как ремонту он не подлежит. Индикатор вкручен в ГБЦ, рядом с кожухом ремня ГРМ.

Индикация температуры

Служит для контроля за системой охлаждения. Температурные датчики ВАЗ-2110 представляют собой обычный терморезистор. Он линейно изменяет свое сопротивление в зависимости от нагрева охлаждающей жидкости. В полном соответствии с законом Ома, варьируется и падение напряжения на нем, что фиксируется ЭБУ, который и выдает значение температуры на стрелочный прибор.

Кроме того, эти датчики на ВАЗ-2110 инжектор, выполняют роль включения вентилятора. Кулер запускается по команде с блока управления, при достижении соответствующей температуры. Таким образом устранен основной недостаток механического датчика — низкая надежность.

Все неисправности, чаще всего связаны с отсутствием контакта и обрывами электропроводки. В основном она перетирается о различные движущиеся части. Однако редко, но случаются повреждения, характеризующиеся неточными показаниями. Опасность здесь кроется в несвоевременном включении вентилятора. Он может работать при нормальной температуре либо не включаться при перегреве. Последнее, конечно, намного опаснее с точки зрения ресурса двигателя. В любом случае датчик ремонту не подлежит, и требуется его замена.

Датчик установлен в патрубке системы охлаждения. Для его снятия понадобиться демонтировать воздушный фильтр и хотя бы частично слить охлаждающую жидкость.

Контроллер вентилятора

Служит для принудительного включения охлаждения. Датчик вентилятора ВАЗ-2110 ставился только на первые модели «десяток», оснащенных карбюраторным двигателем. Конструктивно представляет собой герметичный латунный баллон, внутри которого находятся контакты из биметалла. При нагревании они выгибаются и замыкают электрическую цепь, вентилятор включается. Правда, его высокий потребляемый ток (порядка 15 ампер) не позволяет запитывать напрямую, через биметаллические контакты. Для этого в цепи имеется специальное реле.

Главным недостатков контроллера является его низкая надежность. Датчик частенько перестает срабатывать, что может привести к перегреву двигателя. Его расположение в нижней части радиатора делает замену достаточно трудоемкой. Потребуется полный слив охлаждающей жидкости.

Указатель уровня бензина

Датчик топлива ВАЗ-2110, как и любого другого автомобиля, — это реостат из нихромовой проволоки. Его подвижный контакт механически связан с поплавком, который находится в баке на поверхности бензина. Изменяется уровень топлива, вместе с ним и сопротивление реостата, что фиксируется прибором на панели.

Кроме того, имеется индикация резервного остатка бензина. Работает она благодаря все тому же поплавку. В определенном положении он замыкает контакты, что вызывает включение контрольной лампы. Указатель топлива нельзя назвать точным и надежным устройством. Впрочем, это недостатки всех механических датчиков. Основные неисправности связаны с повреждением нихромовой проволоки, которая от постоянного движения «бегунка» попросту протирается.

Установлен датчик естественно в баке, и его замена не представляет никаких трудностей. Правда, придется снимать бензонасос и частично сливать топливо, если автомобиль заправлен » под завязку».

Датчик скорости

Устанавливался только на «десятки» с инжекторным двигателем. За время выпуска ВАЗ-2110 комплектовался различными видами датчиков. На первых моделях они были с механическим приводом, после 2006 года — электронные.

Симптомы неисправности датчика:

1. Не работают спидометр и одометр.
2. Их показания явно не соответствуют истинной скорости.
3. Стрелка спидометра периодически падает в ноль.

Все неисправности, как правило, связаны с не очень удачным местоположением датчика. Он установлен в непосредственной близости от выпускного коллектора, что приводит к повреждению изоляции проводов и их замыканию между собой или на «массу».

Ваз 2110 замена датчика скорости

Назначение датчика скорости в автомобиле

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет выставить угол опережения зажигания, помимо этого, устройство осуществляется контроль качества топливовоздушной смеси.

Контроллер скорости автомобиля ВАЗ 2110

Регулятор производит сбор всей необходимой информации для инжектора — количество оборотов мотора, скорость езды, данные о детонации и т.п. — после чего передает импульсы на ЭБУ. Блок управления после передачи осуществляется проверку всей полученной информации, в результате чего вносит правки в функционирование инжектора.

Проверка и замена датчика скорости ваз 2110

Где находится датчик скорости на ваз 2110? Проверка работоспособности

Каждый автомобиль имеет систему, которая отвечает за контроль скорости, а также учёт пройденного расстояния. На инжекторных моделях ВАЗ 2110 тоже имеется датчик скорости.

Каждый автомобиль имеет систему, которая отвечает за контроль скорости, а также учёт пройденного расстояния. На инжекторных моделях ВАЗ 2110 тоже имеется датчик скорости. Карбюраторные модели такого агрегата не имеют из-за наличия тросовой системы, обеспечивающей функционирование спидометра.

Признаки неисправностей

В том случае, если одометр перестает нормально работать, при этом спидометр выдает неправильную информацию касательно пройденного километража и скорости, это свидетельствует о неисправности. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключается такой вариант, что проблемы связаны с электропроводкой. Также на практике часто случаются неполадки, вызванные распиновкой датчика скорости, которая может быть перепутана либо неработоспособностью самого разъема. В последнем случае проблема может быть обусловлена плохими контактами.

Помимо всего прочего, признаком неисправности регулятора может служить то, что машина глохнет на холостых оборотах. Разумеется, причин, по которым авто глохнет, может быть множество. В том случае, если спидометр, расположенный на панели приборов, будет выдавать некорректные данные, на щитке должен гореть индикатор Чек Энджин. Если ДС выйдет из строя, вы сразу обратите внимание на горящий чек на приборной панели.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

Полезное: Схема ВАЗ-2105

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Диагностика ДС на ВАЗ 2110

Место расположения регулятора в моторном отсеке

Как проверить датчик скорости на ВАЗ 2110 своими силами? В первую очередь, для этого необходимо знать, где должен располагаться ДС, после чего осуществляется диагностика его привода. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, неподалеку от выпускного коллектора. Как показывает практика, о нагретый коллектор могут тереться провода подключения, в результате чего они плавятся.

В результате происходит короткое замыкание. Как правило, решить такую проблему можно путем изолирования проводов и фиксации их таким образом, чтобы они не соприкасались с коллектором. Еще одним вариантом диагностики будет проверка обрыва тросика. Такая причина является одной из наиболее вероятных. Если тросик в порядке и никаких повреждений в ходе процесса выявлено не было, значит, проблема заключается в самом контроллере либо его приводе.

Признаки неисправности датчика скорости

Если одометр вдруг отказывается работать, а спидометр «врет» относительно километража и скорости либо работает рывками — это свидетельствует о некорректной работе датчика скорости либо его привода. Также возможны неполадки в электроцепи, перепутана распиновка, подводит разъем и так далее. Помимо этого, указывать на неисправность датчика скорости может и то, что транспортное средство глохнет на холостом ходу, однако этому может быть масса других причин. Конечно, если спидометр выдает заведомо ложные показания, а на панели приборов горит лампа «CHECK ENGINE», значит причина — вышедший из строя датчик скорости.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Ремонт и замена своими руками

Если вы решили поменять устройство своими силами, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера производится следующим образом:

1. Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора.
2. Далее, отсоедините от самого контроллера разъем с проводкой. На этом этапе важно запомнить, какая распиновка у этих элементов.
3. Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22. В данном случае регулятор может иметь определенные отличия в конструкции.
4. Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач. Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем. Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит вам более наглядно разобраться в процедуре замену контроллера (автор ролика — Авто Новости).

Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.

В том случае, если на мультиметре показывается «-», а данный привод был подсоединен в плюсовой разъем, это свидетельствует о том, что необходимо поменять полюсность. Далее, производится диагностика привода, а также следует проверить работу спидометра во время движения либо при приподнятой передней части транспортного средства (чтобы колеса были на весу).

Если вы сомневаетесь в том, что сможете произвести всю процедуру самостоятельно и поменять контроллер правильно, то мы посоветуем обратиться за помощью к специалистам. В принципе, этот процесс не особо сложный, поэтому стоимость услуги замены будет не особо высокой. Для установки лучше использовать более качественный регулятор, чтобы в будущем не столкнуться с необходимостью его ремонта и замены.

Загрузка …

Датчик скорости ВАЗ 2110 16 клапанов признаки неисправности

Поломки могут проявляться:

• наличием перебоев в работе, ложными данными в показаниях приборов для определения скорости и измерения числа оборотов колеса;
• отсутствием устойчивой работы двигателя на холостых оборотах;
• загоревшимся чеком Check Engine (проверьте двигатель) на приборной панели;
• прекращением выдачи ошибок об отсутствии или прерывании сигналов датчиков (Р0500 и Р0503) компьютером.

Проблемы эти возникают по разным причинам: загрязнились разъёмы датчика, нарушился контакт или целостность провода, соединяющего ЭБУ с датчиком.

Замена электронного датчика

Обесточивается бортовая цепь, ослабляется хомут и снимается гофр. Затем отсоединяются провода от датчика скорости и отодвигается защёлка. Далее при помощи ключа на 10 откручивается гайка, которой датчик крепится. Производится замена старого датчика на новый, закручивается гайка, подсоединяется гофра, подключается клемма массы.

После этого двигатель должен начать работать в привычном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа приборов возобновлена.

Датчик скорости ВАЗ 2110 – это важный элемент электронной системы управления двигателем автомобиля, следовательно, встретить его можно лишь на инжекторных «десятках».

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для того, чтобы поменять датчик скорости самостоятельно, достаточно иметь под рукой два или три ключа (на 10, 21, 22) и крестовую отвёртку.

1. Отключается ток на машине, для этого снимается разъем с АКБ.
2. От датчика отсоединяется разъём проводов, при котором рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную, или при помощи ключей 21 или 22 (в зависимости от конструкции).
4. Изучается состояние привода. После того, как датчик извлечён, при помощи ключа на 10 откручивается и вынимается гайка, которой крепится привод датчика.
5. Замене подлежит привод с механическими повреждениями, если таковых нет, можно оставить прежний.
6. Установку нового устройства следует производить в обратном порядке.
7. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов при помощи мультиметра. Если вдруг были перепутаны контакты, их меняют местами.
9. Остаётся проверить. Делается это либо при заведенном автомобиле, либо же при подвешенных колесах.

Схема подключения датчика скорости ВАЗ 2110 Форсунка. Распиновка датчика скорости ВАЗ и схема подключения ДС

Любой существующий автомобиль в мире в обязательном порядке оборудован специальной системой, предназначенной для измерения скорости автомобиля и передачи этой информации на ЭБУ. В автомобилях с карбюратором используется тросовая (механическая) система спидометра, поэтому датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 он устанавливается только на инжекторные автомобили — эта система электронная и отвечает за управление работой силового агрегата.Замена датчика скорости — мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Назначение данного устройства — «Установление» угла зажигания, контроль качества топливных смесей и правильная подача топлива. Датчик собирает для инжектора двигателя массу информации, такой как обороты двигателя, уровень детонации, скорость и так далее, и передает на электронный блок цифровые сигналы. В свою очередь, здесь проверяются эти данные и вносятся соответствующие корректировки в работу инжектора.Как правило, датчик скорости находится под капотом, в моторном отсеке, возле выпускного коллектора.

Признаки неисправности датчика скорости

Если вдруг отказывается работать одометр, а спидометр «валяется» относительно километра и скорости или работает рывками — это свидетельствует о некорректной работе датчика скорости или привода. Также возможны проблемы в электрокопии, перепутана распиновка, подводит разъем и тд. Кроме того, неисправность датчика скорости может быть еще и тем, что автомобиль глохнет на холостом ходу, но это может быть масса других причин.Конечно, если спидометр дает заведомо ложные показания, а на панели приборов горит лампа «Check Engine», значит, причина в вышедшем из строя датчике скорости.

Диагностика Датчик скорости

Первый способ диагностики датчика скорости:

Второй способ диагностики датчика скорости:

Обратите внимание, что данные методы проверки подходят только для датчиков скорости, использующих в своей работе эффект Холла.

Контроллер датчика

, как купить новый контроллер, на что обращать внимание при покупке

При выборе нового датчика скорости обратите внимание на следующие моменты: Желательно, чтобы разъемы внутри блоков имели обозначения — «-», «a», «+» вместо стандартных «1,« 2 », «3».На самом деле принципиального значения это не имеет, но распиновка будет проведена быстрее и главное правильно.

Еще один немаловажный момент — отдавайте предпочтение устройствам с металлическим стержнем, так как они прослужат более полугода, «выпущенный» пластик. Обязательно проверьте, была ли штанга оснащена шайбой, как она вращается и есть ли люфт.

Инструменты, приспособления и расходные материалы

1. Клавиши на «21» и «22».
2. Трансмиссионное масло.
3. Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый

Распиновка проводов, обращать особое внимание на мультиметр

Обращаем внимание на распиновку внутри колодки. Когда зажигание включено, вы определяете, к какому разъему подключен какой разъем. Если вы подсоединили провод к плюсовому разъему, а мультиметр показывает «минус», то следует срочно поменять полярность. Поэтому желательно взять блок с соответствующими обозначениями.Но если не получилось, можно взять обычный. В данном случае распиновка следующая: 1 — это «+», 2 — «сигнальный выход», а 3 — «-».

На последнем этапе не забудьте проверить привод, а также работу автомобиля в целом при вывешивании колес или во время движения автомобиля.

На каждом автомобиле, независимо от его класса, производителя или страны происхождения, нет обязательной системы, отвечающей за скорость и количество километров.Ваз 2110 не исключение. Но только на укол.

Карбюраторные модели применяют тросовую механическую систему. Спидометр работает, т.к. датчика скорости здесь нет. Он просто не нужен.

Что нужно для чего

Работа по датчику скорости огромна. Сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает всевозможные данные и передает их в виде сигналов в электронный блок управления.Там проверяется информация, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра работает с определенными рывками или не дает соответствующих данных о реальности, возможно, устройство вышло из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электросхеме, не работает разъем. Кроме того, проблема датчика скорости не редко становится проблемой, которую сбивают с толку в процессе сборки.

Косвенный признак неисправности — машина глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие некорректных показателей на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). Если такое явление обнаружено, сомневаться не приходится — датчик скорости обязательно.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала необходимо найти устройство.По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, ищите в пространстве ротора в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Во время машины нагревается коллектор. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего визуально. Обязательно убедитесь, что кабель не натянут. Часто проблемы с устройством возникают именно из-за него.

После проверки прибора визуально, и без определения наличия поломки он сообщает нам о неисправности самого элемента. Такая проблема решается заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

На самом деле, покупая устройство, придерживайтесь двух основных правил.

1. Выберите датчик, разъемы внутри колодок которого обозначены — и +. Обычно бывает обозначение 1,2 и 3. Принципиальной разницы между ними нет, пикап выполнить несложно, именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что вам приходится обращаться за помощью на СТО. А это совершенно разные финансовые затраты.
2. Стержень на элементе должен быть металлическим. Если стержень пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно заменять. Но не забудьте проверить металлический стержень, правильность поворота, а также наличие шайб в комплектации.

Замена

Теперь к вопросу как заменить. Для этого демонтируем старое устройство и вставляем на его место новое. Пошагово ваши действия выглядят так:

• Снимите минусовой провод с аккумуляторной батареи, что позволит сделать машину;
• Теперь отключаем провода от датчика и запоминаем, в каком виде была распиновка;
• Извлекает устройство простым вращением руки.Инструменты обычно не используются. Но если аппарат сидит плотно, то используйте клавиши на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция датчика может незначительно отличаться;
• Параллельно советуем проверить проводку;
• После снятия счетчика отверните стопорную гайку, на которой трос держится на коробке передач трансмиссии;
• Снимите осторожно, чтобы шток не упал в коробку. В таком случае придется полностью разбирать КПП.Это явно не в ваших интересах;
• Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
• Сборка производится в обратной последовательности;
• Обратите особое внимание на распиновку. Подключите мультиметр, включив зажигание. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего категорически нельзя делать. Поэтому изначально мы посоветовали использовать датчик, у которого нет обозначений 1, 2 и 3.

Если вы избегаете использования нового устройства с неудобной маркировкой 1, 2 и 3, то вы забыли важную деталь распиновки:

• 1 соответствует «+»;
• 2 указывает выходной сигнал;
• 3 — это «-».

После замены элемента не забудьте проверить устройство в действии. Для этого можно уменьшить передние колеса или просто проехаться на машине по местности. Если спидометр и одометр показывают верную информацию, вы можете прочитать выполненную работу своими руками.

Датчик скорости ВАЗ 2110 — важный элемент электронной системы управления двигателем, поэтому встретить его можно только на инжекторных «десятках».

Где датчик скорости на ВАЗ 2110?

В «десятке» датчик скорости находится на коробке передач.

Если поподробнее, то следует на открытом пространстве, в моторном отсеке, рядом с выходным коллектором — между гибким валом и приводом спидометра. Датчик установлен вертикально.

Принцип работы.

Принцип действия датчика скорости ВАЗ 2110 основан на эффекте Холла: передавая электрические импульсы (в автомобилях марки ВАЗ, кстати, используется всего 6 таких импульсов) в ЭБУ, датчик информирует о наличии скорость вращения ведущего катка машины, на основании которой блок управления не просто влияет на показания стрелки / километра спидометра, но и контролирует работу двигателя, посылая необходимые сигналы регулятору холостого хода и дроссельной заслонке датчик положения.

Когда нужна диагностика?

Из-за ограниченного количества импульсов и по многим другим причинам (моторное масло, грязь попала на датчик, окислились контакты или провода, расположенные рядом с датчиком скорости, есть механические повреждения детали и др.) В «десятках» Часто можно наблюдать огрехи в работе спидометра или его полную неработоспособность. Одновременно с этим чаще всего возникают проблемы при движении на холостых оборотах и ​​загорается системная лампа «Проверка» (код ошибки «24»).Как бы то ни было, любое из названий знаков требует от автовладельца обязательной диагностики датчика скорости, ведь причины неисправностей могут кроиться в нем, а могут быть совершенно разными.

Как проверить датчик скорости ВАЗ 2110?

Есть всего 3 способа проверить датчик скорости «десятки». Один из них предполагает использование контрольной лампы, два других построены по схеме.

Но перед тем, как переключаться на какой-либо из них, убедитесь, что на контактах есть заземление и напряжение, для этого отсоедините электрический разъем от датчика, просто отжав «усы» и снимите микросхему, причем каждый из них.Один из контактов должен показывать напряжение 12 В.

Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Способ №1 осуществляется по приведенной выше схеме без снятия датчика с автомобиля.

1. Тема передних колес.
2. С помощью штатных проводов (если у вас есть помощник) или зажимами типа «крокодил» (если у вас нет помощника) подключите вольтметр к датчику скорости, не забывая ток к нему.
3. Установите КПП в положение трансмиссии и поверните колесо.
4. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения импульсного контактного напряжения — между выходом и массой — чем больше скорость, тем больше напряжение. Диапазон изменения 0,5-10В.

Способ №2 осуществляется по приведенной выше схеме на снятом с автомобиля датчике.

1. Снимите датчик скорости (как это сделать, будет подробно описано ниже — в инструкции по его замене).
2. Используя провода, еще раз повторяем вышеуказанную схему.
3. Возьмите трубку, пассатти или любой другой известный уровень техники, позволяющий прокручивать ось датчика (здесь, главное, не забывайте о технике безопасности), и поверните датчик вокруг своей оси.
4. Показания мультиметра (от 0,5В до 10В) покажут, что с датчиком все в порядке.

Метод № 3 — «Проверка лампочки».

Относится к датчику скорости без снятия с автомобиля.

1. С помощью домкрата поднимите ведущие колеса на землю.
2. По схеме подключить лампочку к диагностируемому элементу.
3. Поставить коробку передач на 5 передачу и осветлить колесо. Лампочка должна замерзнуть. Если этого не произошло (при наличии напряжения в сети, естественно) датчик следует заменить.

Замена датчика скорости ВАЗ 2110: подробная инструкция к действию.

1. Предварительно обесточить машину (сняв провод с минусовой клеммы АКБ), сжать рычаги по бокам датчика к центру, и отсоединить от него колодку проводов.

1. Снимите датчик скорости, просто повернув его против часовой стрелки (руками или ключом на «21», и установите новый.

1. Затяните датчик до упора, прикрепите к нему проволочную колодку, соблюдая полярность.

Будьте осторожны! В процессе такого, казалось бы, была бы очень большая вероятность поломки тяги привода и попадания его обломков внутрь привода.

Если этого еще можно избежать, действуйте следующим образом:

• откручиваем крепление спидометра (гайка с шайбой) ключом на «10»;

• попробуем вытащить на себя, если не получается — угощайтесь накидным ключом на «14», главное не снимайте тягу, иначе придется разбирать всю КПП;

• Дальнейшие действия зависят от удачи и вашего желания.Можно просто заменить ложу (при покупке обязательно сравнить его маркировку с неудачной деталью, так как количество зубьев на шестерне может быть разным), а можно попробовать убрать мусор, особенно если он пластиковый: расколоть проволоку на огне и залить ей фрагмент, подождать, пока проволока остынет, и удалить ее вместе с пластиком. Если внутри остались более мелкие предметы, можно попробовать стряхнуть семечком или ножницами, в случае неудачи — стержень меняется.

Важно! В новом резиновом уплотнении перед установкой отсутствует моторное масло, а сам шток — красный герметик, потому что в приводе он уже не фиксируется.

Видео.

Любая машина оснащена системой, которая показывает скорость движения и километр (пройденное расстояние). Это спидометр, который представляет собой прибор для определения мгновенной скорости, дает возможность узнать, какая максимальная скорость ВАЗ 2110.

Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, их нет. Это устройство отвечает за подачу и расход топлива, угол опережения зажигания, а также контролирует качество горючей смеси.Все данные передаются в электронный блок управления, который находится под управлением инжектора.

До появления датчиков на каждый карбюратор Двигатель Механические приводы спидометра были установлены. На автомобили ВАЗ 2010 года выпуска до 2006 года устанавливаются механические приводы. Новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

Неисправности могут проявиться:

• наличие перебоев в работе, ложные данные в показаниях приборов для определения скорости и измерения количества скорости вращения;
• Отсутствие устойчивой работы двигателя на холостом ходу;
• поворот Check Engine (Проверка двигателя) на приборной панели;
• прекращение выдачи ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503) компьютером.

Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего компьютер с датчиком.

Всегда нужна замена

Информация, передаваемая датчиком скорости в ЭБУ, очень важна, именно от нее зависят приборы, о которых говорилось выше. Также эта информация влияет на качество топливной смеси, которая подается в цилиндры, частоту оборотов на холостых оборотах, стабильность работы двигателя и количество израсходованного топлива.

При неисправности датчика электронный блок не может определить, движется ли машина или стоит. При этом появляются плавающие обороты, двигатель начинает глохнуть, и расход топлива будет намного больше.

Проведение ДС техосмотра Доступно каждому автомобилисту. Чтобы найти неисправность, нужно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке. Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью виден и доступен из пространства лобового стекла).

Провода трутся об коллектор, это может вызвать повреждение. Иногда бывает достаточно изолировать их и расположить так, чтобы не было контакта с коллектором.

Не забывайте о лазе троса, который может стать причиной обрыва. Если такой проблемы нет, значит нужно искать ее в самом датчике или в его накопителе.

Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливается работоспособность спидометра.

Сколько меняется

В случае, когда проводка и контакты в порядке, замена датчика необходима. Его стоимость варьируется от 170 до 400 рублей. Замена тоже займет немного, от 100 до 150.

Для покупки нужно знать номера датчиков в справочнике. Номер 2110-3843010F соответствует датчику механического привода, а номер 2170-3843010 — электронному. Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку.Необходимо обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для самостоятельной замены датчика скорости достаточно иметь под рукой два-три ключа (10, 21, 22) и крестоносец.

1. Отключает ток на автомате, для этого с АКБ снимается разъем.
2. От датчика отключен разъем проводов, на котором рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
4. Состояние привода изучается. После снятия датчика гайка откручивается ключом на 10, которым крепится привод датчика.
5. Замене подлежит привод с механическими повреждениями, если их нет, можно оставить прежний.
6. Установку нового устройства производить в обратной последовательности.
7. На новом приводе установлена ​​резиновая форсунка, которую нужно смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов с помощью мультиметра. Если вдруг перепутались контакты, меняют их местами.
9. Осталось проверить. Это делается либо на фундамент автомобиля, либо с подвесными колесами.

Замена электронного датчика

Бортовая цепь обесточивается, хомут ослабляется и гофры убираются.Затем отсоедините провода от датчика скорости и сдвиньте защелку. Далее ключом на 10 откручивается гайка, которой крепится датчик.

Заменен старый датчик на новый, гайка закручена, гофра подключена, массовый вывод подключен.

После этого двигатель должен начать работать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа Приборов возобновилась.

Обслуживание, проверка и ремонт датчика скорости ВАЗ 2110.

Штатный датчик скорости Автомобиль ВАЗ 2110 стоит на ВПП автомобиля.

Назначение и принцип действия

Датчик скорости

Функциональность этого прибора как датчик Скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов, частота которых прямо пропорциональна скорости транспортного средства, передается с автомобиля на автомобиль. Термостат ВАЗ 2110 — как заменить старый.Электрический центр автомобиля, анализируя поступающие данные, выбирает желаемую частоту холостого хода и подает сигнал на устройство, регулирующее частоту холостого хода Двигатель, улучшающий состав воздушно-капельной консистенции, поступающей в камеру сгорания, минуя дроссель TC .

При прохождении расстояния в один километр датчик скорости , фото которого вы можете увидеть на нашем портале, передает в ЭБУ свыше 6 импульсов импульса. Исходя из характеристик временного анализа медицинских сигналов, бортовик передает данные на приборную панель, однако, определяя показания спидометра.

Осталась еще одна функция — нужен датчик скорости ВАЗ 2110, схема которого представлена ​​на нашем ресурсе. Это экономия топлива. Как проверить датчик парктроника мультиметром (тестером. Устройство говорит контролирует, что машина движется со скоростью 100 км / ч. Датчик Дроссельная заслонка передает сигнал контроллеру о прекращении подачи газа педалью водителя. Контроллер воспринимает импульсный, значащий режим, тормозит силовую установку и отключает топливную систему.

как

проверить датчик скорости на функционал

Признаки недостатков данного устройства заключаются в следующем:

• приостановка работы мотора в поступательном движении в режиме холостого хода рабочего хода и неверный спидометр при всем этом;
• при обнаружении вспышек в электрочашках датчик скорости , стоимость которого весьма применима, отображается световая прозрачность «Проверка» с параллельной фиксацией в ОЗУ кода ошибки «24».

В принципе: такая запись, вероятно, будет вероятна с недостатками в работе DMRV, но, поскольку прозрачность «Проверка» в этой версии не выделяется постоянно, то, возможно, эта разница будет косвенно указывать на то, какое устройство выдало сбой в работе.

Причины выхода из строя датчика скорости

Отсутствие показаний спидометра не означает поломку этого прибора.Хотя приобрести датчик скорости на «десятку», изрядно сохранить небольшую сумму, но будет очень печально, что факт замены датчика скорости не даст желаемого эффекта. И предпосылки могут быть последующими:

1. Наличие пыли и маслоподъемников на датчике скорости, видео по замене которого можно найти в Сети. Датчик скорости ВАЗ 2110 — важный элемент электронной системы управления двигателем, поэтому встретить его можно только на.Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Видео: Как открыть вазу 2110 без ключа с помощью как открыть дверь машины с помощью. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
2. Несимметричный контакт разъема продукта и обрыв проводки.
3. Время от времени наблюдается отсутствие чисто механической передачи, заключающееся в явной нехватке троса указателя скорости приборной панели — спидометра.

AS

Проверить датчик Скорость

Проверить датчик скорости 51.3843 автомобиля ВАЗ . Как проверить мультиметр лямбда-зонда. Дата публикации: 20 декабря 2016 года. Лямбда-зонд — датчик концентрации около 2 (или проще говоря — датчик кислорода), позволяющий оценивать объем. Проверил как и обычный датчик Холла от Триблора

Проверка спидометра как

Проверка датчик Скорость

Как проверить спидометр , как проверить датчик скорости .

Вот следующие варианты:

1.Сложное неравномерное движение кабеля в оплетке, вызванное дефектами кабеля — просеивателями или разрывами металлического кабеля. Они могут существенно повлиять на работу сенсорного привода.
2. Увеличение кабельного оборота.

Проверка прибора на исправность:

1. Ставим на домкраты переднеприводный автомобиль.
2. Отсоедините проводной контакт от изделия и подключите к нему мультиметр цифрового типа или аналогичное устройство
3. Совершая вращательные движения вывешенным колесом с небольшой скоростью, измерьте импульсный поток сигнала с разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
4. Снимите прибор с места посадки.
5. Подключите прибор для измерения напряжения на выходных контактах.
6. Поворачивая привод , датчик скорости , Измерьте его разность потенциалов.
7. На выходе должны быть получены данные, при которых частота и напряжение выходной мощности увеличиваются с увеличением скорости вращения ротора.

Функциональность прибора считается удовлетворительной, если он отображает параметры частоты и напряжения на выходном контакте.Как открыть ВАЗ 2110 без ключа и как открыть машину без ключа за одну минуту. Иначе замены датчика скорости ВАЗ «десятки» не избежать.

Если вы разбираетесь в подключении датчика скорости , то должны знать, что эти устройства различаются по степени подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой стоит придерживаться. Очень важно изучить принципиальную схему датчика скорости , которая прилагается к данной статье.

Заводской Датчик скорости Автомобиль ВАЗ 2110 выпускается с некоторыми отличиями по подключению к зажимному разъему. Подскажите, как проверить датчик АБС Тестером Б. Условия гаража. Мы предоставим видео с проверкой сенсора и объясним, как правильно диагностировать этот элемент. Разъем в форме квадрата применяется в комплексах электроники BOSH. Датчик скорости расположен на автомобилях ВАЗ 2110 в зависимости от проверки проводки. Круглый разъем используется в электронных системах Тип 4 Январь и GM.

При подключении датчика скорости Устройства с такой оцифровкой контактной группы, как «-», «А», «» (внутреннее обозначение на колодках контактов) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с металлическим типом ложи, так как пластиковые стержни довольно недолговечны.

Решив купить датчик скоростей ВАЗ 2110 , следует проверка Шток прибора с вращательными движениями и его люфт, который следует минимизировать, а также наличие такой детали как прокладочная шайба на штоке штока.

Замена

датчика скорости «Десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого прибора, представляющим собой гибкий провод.
2. При отключении системы зажигания или при обесточенном аккумуляторе снимите контактный разъем, пружины защелкиваются в сжатом состоянии.
3. Демонтируем зажимы пружин, для чего снимаем крепеж гаечным ключом на «22» и распускаем контакты.
4. Совмещаем привод датчик скорости С новым устройством.
5. Устанавливаем крепеж и вставляем в колодку коннектор.

При проблемах разборки сломанной штанги покупайте новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия необходимо смазать уплотнительное кольцо из резины машинной смазкой.

Важно: При снятии бракованного изделия есть вероятность неисправности стержневого устройства, лучше произвести разборку привода спидометра. Для этого снимите привод с помощью ключа на «10» и аккуратно извлеките его из корпуса трансмиссионной части МКПП. Как поменять форсунки на ВАЗ 2110 Замена ВАЗ 2110. Не разбирать аккуратно, нечаянно не пропустить шток в

Распиновка датчика скорости.Распиновка датчика скорости Электронный датчик скорости на ВАЗ 2110

Поломки датчика скорости проявляются ложными данными со спидометра, и загорается панель приборов Check Engine … Если да, то причина именно в скорости датчик.

Для выявления неисправности сначала необходимо узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Находится под капотом, в моторном отсеке, рядом с выпускным коллектором, где трутся провода.IN
В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не контактировали с коллектором. Также не стоит забывать об обрыве кабеля, ведь это тоже возможная причина поломки. Если вы не увидели на нем никаких проблем, значит проблема в датчике или в его приводе.

Для того, чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-», «А», «+», а не как обычно — 1, 2, 3.Хотя это не играет важной роли, но поможет сделать распиновку быстрее.

Второй важный момент — это выбор приспособления на металлическом стержне, ведь он прослужит намного дольше своего пластикового аналога. Не забудьте проверить вращение стержня, нет ли в нем люфта, не забыли ли вы поставить шайбу.

1. Отключить ток в автомобиле, сняв разъем с аккумуляторной батареи.
2. Отсоединяем провод разъема от датчика, запомнив распиновку.
3. Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
4. Смотрим состояние привода. После снятия датчика необходимо открутить гайку, с помощью которой привод крепится к коробке передач. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.

Устанавливаем новые устройства, делая все в обратной последовательности. После установки необходимо проверить полярность проводов мультиметром.Если контакт «+» подключен к «-», то их необходимо поменять местами. Для этого желательно выбирать последнее, что мы рекомендовали. Но если его не было, то наблюдаем следующую последовательность: 1 — «+», 2 — выход сигнала, 3 — «-».

Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

Назначение и принцип действия датчика скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости автомобиля… Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимую частоту холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельная заслонка автомобиля.

При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Как проверить датчик скорости на работоспособность

Признаки неисправности данного устройства следующие:

• приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
• при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но поскольку баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать на какое устройство вышло из строя. .

Причины выхода из строя датчика скорости

Отсутствие показаний спидометра не означает неисправности данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
2. Нестабильный контакт разъема продукта и обрыв проводки.
3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора — спидометра.

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работоспособность сенсорного привода.
2. Повышенная скорость троса.

Проверка прибора на исправность:

1. Вешаем домкрат на переднее колесо автомобиля.
2. Отсоедините проводной контакт от продукта и подключите к нему мультиметр цифрового типа или аналогичное устройство
3. Совершая вращательные движения с подвешенным колесом на малой скорости, измеряем сигнал импульсного потока от разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
4. Снимаем прибор с сиденья.
5. Подключаем к выходным контактам прибор для измерения напряжения.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

Распиновка датчика скорости

Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. Очень важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.

Заводской датчик скорости автомобиля ВАЗ 2110 выпускается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

При подключении датчика скорости выбирать устройства с такой оцифровкой контактной группы как «-», «A», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости для ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Операция типа замена датчика скорости ВАЗ 2110 проводится по следующему плану:

1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
4. Совмещаем привод датчика скорости со штангой нового устройства.
5. Устанавливаем крепеж и подключаем к колодке коннектор.

В случае проблем с демонтажем сломанной штанги, покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра.Для этого снимите привод гаечным ключом на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

Любая машина оснащена системой, которая показывает скорость и пробег (пройденное расстояние). Именно спидометр, представляющий собой прибор для определения мгновенной скорости, позволяет узнать, какая максимальная скорость ВАЗ 2110.

Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, они есть нет.Это устройство отвечает за подачу и расход топлива, установку угла опережения зажигания, а также следит за качеством горючей смеси. Все данные передаются в электронный блок управления, который управляет форсункой.

До появления датчиков на каждый карбюраторный двигатель устанавливались механические приводы спидометра. Именно механические приводы устанавливаются на автомобили ВАЗ 2010, выпущенные до 2006 года. Новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

Датчик скорости ВАЗ 2110 16 клапанов признаки неисправности

Могут проявляться поломки:

• наличие перебоев в работе, ложные данные в показаниях приборов определения скорости и измерения количества оборотов колесо;
• Отсутствие стабильной работы двигателя на холостом ходу;
Загорелась
• check Check Engine (проверка двигателя) на панели приборов;
• прекращение выдачи ЭБУ ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503).

Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

Всегда ли нужна замена

Информация, передаваемая датчиком скорости в ЭБУ, очень важна, от этого зависят показания упомянутых выше приборов. Также эта информация влияет на качество топливной смеси, подаваемой в цилиндры, обороты холостого хода, стабильность двигателя и количество потребляемого топлива.

В случае неисправности датчика электронный блок не сможет определить, движется автомобиль или стоит. При этом отмечаются плавающие обороты, двигатель начинает глохнуть, и расход топлива станет намного выше.

Проведение DS check доступно каждому автомобилисту. Чтобы найти неисправность, нужно точно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке.Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью виден и доступен из моторного отсека).

Провода трутся о коллектор, что может привести к их повреждению. Иногда бывает достаточно их изолировать и расположить так, чтобы не было контакта с коллектором.

Не забываем про обрыв кабеля, который может стать причиной поломки. Если такой проблемы нет, то нужно искать ее в самом датчике или в его приводе.

Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливают работу спидометра.

Сколько стоит замена

В случае, если проводка и контакты в порядке, датчик необходимо заменить. Стоимость его варьируется от 170 до 400 рублей. На замену тоже уйдет немного, от 100 до 150.

Для покупки нужно знать номера датчиков в каталоге. Номер детали 2110-3843010F соответствует датчику с механическим приводом, а номер детали 2170-3843010 соответствует электронному датчику.Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Нужно обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

Для того, чтобы самостоятельно заменить датчик скорости, достаточно иметь под рукой два-три ключа (на 10, 21, 22 ) и отверткой Phillips.

1. Ток на автомобиле отключен; для этого с АКБ снимается разъем.
2. От датчика отсоединен провод разъема, в котором рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
4. Проверяется состояние накопителя. После снятия датчика ключом на 10 открутите и снимите гайку, фиксирующую привод датчика.
5. Привод подлежит замене при механических повреждениях, если их нет, старый можно оставить.
6. Установку нового устройства производить в обратной последовательности.
7. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов мультиметром. Если контакты вдруг перепутались, их меняют местами.
9. Осталось проверить. Это делается либо когда машина движется, либо когда колеса подвешены.

Замена электронного датчика

Боковая цепь обесточена, зажим ослаблен и гофра снята. Затем отключаются провода от датчика скорости и защелка перемещается назад. Далее ключом на 10 откручиваем гайку крепления датчика.

Заменен старый датчик на новый, гайка затянута, гофра подключена, клемма заземления подключена.

После этого двигатель должен заработать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа КИПиА возобновилась.

На автомобилях ВАЗ 2110 и 2114 применяется электронный датчик скорости, пришедший на замену механической системе, состоящей из. Из статьи вы узнаете, как они работают и чем отличаются датчики разных моделей, где они расположены и как их заменить.

Как работает электронный датчик

До 2006 года на автомобилях устанавливался датчик скорости, который работал совместно с приводом. Ведущая шестерня закручивалась ведущей шестерней главной пары.Поэтому такой датчик можно было установить на автомобили с механическим спидометром, для этого требовалось установить новый указатель скорости, который работал не от вращающегося троса, а от импульсов датчика. Датчик основан на эффекте Холла — электродвижущая сила (ЭДС) в индукторе изменяется, когда металл проходит через него. С 2006 года начали устанавливать новую модель датчика, который не нуждался в приводе, потому что он работает с эталоном (металлическим штифтом), установленным на ведущей шестерне редуктора.

Где датчик скорости на ВАЗ

На всех автомобилях ВАЗ 2108-2115 датчик находится в картере коробки передач (КПП) за правым краем двигателя. На 8-клапанных двигателях удобнее всего подходить к датчику со стороны аккумулятора. На 16-ти клапанном датчик тоже расположен, поэтому и до него добираются точно так же.

Замена датчика скорости на автомобилях выпуска до и после 2006 года

Проверка датчика подробно описана в статье о.Первым делом нужно отсоединить отрицательную клемму от АКБ. Затем отсоедините разъем жгута проводов от электронного датчика скорости. Для этого надавите пальцами на зажим для проводов (на некоторых моделях датчиков зажим пластиковый) и потяните штекер вверх.

На 16-клапанных двигателях сожмите два кронштейна в верхней части заглушки. После этого нужно открутить датчик скорости. Для этого на большинстве автомобилей достаточно давления пальцем. Если пальцами не работает, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из КПП. Установите новый датчик или исполнительный механизм в обратном порядке.

Для выпущенных после 2006 г.

На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни, поэтому используется другой способ крепления датчика. Сам датчик устанавливается там же. Первым делом отсоедините отрицательную клемму от аккумуляторной батареи.После этого откручиваем хомуты воздуховода, идущего от фильтра к дроссельной заслонке … Если не снимать патрубок, то добраться до датчика очень сложно. Затем отсоедините штекер от датчика, отжав провод или пластиковый фиксатор. Провода убираем в сторону и ключом на 10 (удобнее делать эту операцию храповиком с небольшим удлинителем) откручиваем болт крепления датчика. После этого датчик вытаскивается из КПП. Установка производится в обратной последовательности.

Датчики, которые были установлены до и после 2006 г., не взаимозаменяемы. Поэтому не путайте их при покупке.

Во время движения автомобиля датчик скорости (форсунка) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете самостоятельно проверить и заменить датчик. Для этого потребуется гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик выдает импульсы при вращении выходного вала КПП ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра.Для его снятия и проверки придется отсоединить трос спидометра КПП.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача соответствующего кода ошибки бортового компьютера … Неисправности могут проявляться и другими признаками:

• повышенный расход топлива;
• плохая тяга двигателя;
• не работает или работает с большой погрешностью спидометра;
• нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно являются окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки. Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика.Сопротивление в его сети должно быть около 1 Ом. Если поломки не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной». Чтобы установить датчик, выполните указанные выше действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости — установить на его место новый.Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если под рукой нет нового датчика скорости ВАЗ 2107, следует сначала проверить старый, а затем отправиться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика и вольтметр (мультиметр). Проверка выполняется в следующей последовательности:

• подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
• поставить трубку на ось датчика;
• повернуть трубку.

По мере вращения трубки напряжение на выходе датчика должно увеличиваться пропорционально скорости вращения. Если этого не произошло, датчик скорости ВАЗ 2107 требует замены.

Совет: таким же образом можно проверить датчик скорости прямо на автомобиле. Для этого вывесите одно из ведущих колес, подключите вольтметр к выходу датчика и «массе» и начните вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу.В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Как проверить датчик температуры охлаждающей жидкости на ВАЗ и иномарках? Как проверить датчик температуры охлаждающей жидкости и выявить неисправность датчика температуры ВАЗ 10.

Если вы хотите, чтобы ваш автомобиль всегда был в движении, вы должны соблюдать определенные условия эксплуатации для определенных элементов.Например, при выходе из строя датчика температуры охлаждающей жидкости на ВАЗ 2110 автовладелец может столкнуться с серьезными неисправностями. В этой статье мы расскажем автомобилистам все, что нужно знать об этом устройстве.

[Скрыть]

Описание устройства

Если вам необходимо узнать, где расположен датчик температуры охлаждающей жидкости и как он работает на 16- или 8-клапанных двигателях автомобилей ВАЗ 2110, сначала прочтите основную информацию на устройство. Принцип работы регулятора и типичные проблемы для этого элемента описаны ниже.

Принцип действия

Регулятор температуры охлаждающей жидкости на 16- или 8-клапанный автомобиль ВАЗ 2110 представляет собой простое термисторное устройство. Термистор — это резистор, который имеет возможность изменять показатели сопротивления в зависимости от температурного режима, в котором он функционирует. На 8- или 16-клапанной форсунке устройство устанавливается непосредственно в ГБЦ. Антифриз циркулирует по шлангу, в котором установлен регулятор.

Назначение датчика температуры охлаждающей жидкости на карбюраторе или 16 клапанной форсунке ВАЗ 2110 — контролировать эту температуру.Если показатель превышает нормированное значение, устройство сообщает об этом блоку управления, в результате чего включается вентилятор. Следует отметить, что вентилятор включается принудительно. Без включения вентилятора двигатель может перегреться.

Бытует мнение, что во всей схеме устройств 16-клапанной форсунки ВАЗ 2110 этот элемент самый надежный. Тем не менее поломки все же случаются. На приборной панели находится регулятор со стрелкой, на которую поступает сигнал от прибора.Если элемент работает правильно, то сигнальный индикатор всегда будет показывать точную температуру.

Типичные проблемы

Проблем, которые связаны с выходом из строя датчика на 16-клапанном инжекторном двигателе ВАЗ 2110, очень много. Как правило, суть неисправности заключается в отсутствии контакта с внутренними компонентами устройства. Также неисправность может заключаться в проблемах с изоляцией тросов вокруг самого регулятора, в частности, если трос педали газа свободно свисает.В том случае, если регулятор работает некорректно, он не сможет выдавать правильную информацию на блок управления, соответственно со временем могут появиться проблемы с запуском ДВС. Кроме того, при некорректной работе устройства на 16-клапанной форсунке ВАЗ 2110 может увеличиться расход топлива.

Если устройство подает неверные сигналы, вентилятор будет невозможно включить, а без включения вентилятора, как было сказано выше, невозможно будет охладить двигатель.Иногда бывает, что вентилятор включен постоянно — если регулятор фиксирует повышенную температуру, но на самом деле это нормально. Потом вентилятор включается постоянно, в принципе автолюбителю это не грозит, но может вызвать повышенное энергопотребление аккумулятора (видео Василия Калугина).

Термистор, который установлен внутри устройства контроля температуры охлаждающей жидкости на 16-клапанной форсунке ВАЗ 2110, представляет собой электронную систему … Эта система характеризуется отрицательным температурным режимом.В том случае, если элемент нагревается, уровень сопротивления начинает снижаться, и наоборот, если устройство остывает, сопротивление увеличивается. Кстати, индикатор сопротивления считается довольно важным. Оптимальная рабочая температура инжектора ВАЗ 2110 до 130 градусов, в этом случае уровень сопротивления падает до 70 Ом.

Нижний предел температуры, который составляет 40 градусов ниже нуля, увеличит сопротивление до самого высокого показателя — 107 Ом. Когда контроллер работает, он передает на регулятор напряжение около пяти вольт по схеме.В этом случае температура охлаждающей жидкости определяется ЭБУ. Блок управления рассчитывает этот параметр по разности напряжений на устройстве. Всегда учитывайте тот факт, что уровень температуры влияет на работу многих механизмов автомобиля.

Датчик массового расхода воздуха

Если с датчиком охлаждающей жидкости все понятно, то перейдем к датчику массового расхода воздуха. В отличие от регулятора жидкости, этот датчик предназначен для анализа объема воздуха, потребляемого двигателем во время нормальной работы.Именно этот показатель напрямую влияет на расход топлива двигателя ВАЗ 2110.

Сам датчик расхода воздуха двигателя представляет собой устройство в виде пленки, на которой расположены сами регуляторы, а также резистор нагрева. В середине элемента находится специальный отсек, уровень нагрева которого контролируется регулятором. На обратной стороне поверхности пленки есть еще несколько термодатчиков. В случае отсутствия потоков воздуха эти регуляторы, в том числе датчик расхода воздуха, по сигнальному индикатору выдадут те же параметры.

При поступлении воздуха первое устройство будет охлаждаться, а что касается второго, его показатели будут такими же, так как воздух в любом случае будет нагреваться при работающем двигателе. Уровень сигнала от обоих регуляторов будет пропорционален массе воздушного потока, а электрическая цепь, в свою очередь, преобразует этот параметр в напряжение. Датчик расхода воздуха в двигателе всегда должен быть чистым, иначе показания, которые выдаст прибор, будут неверными. Соответственно могут возникнуть проблемы в работе некоторых механизмов двигателя машины, поэтому периодически необходимо проверять и контролировать чистоту самой пленки.Автор видео о том, как сделать диагностику в домашних условиях, находится в гараже Сандро.

Проверка работы

Как проверяется прибор в домашних условиях? Для проверки элемента необходимо измерить уровень его напряжения, только если он не работает. Напряжение проверяется при выключенном моторе, показатели для проверки можно измерить с помощью мультиметра. Необходимо максимально аккуратно проткнуть цепь возле разъемов регулятора и измерить уровень напряжения между третьим и пятым контактами.

В том случае, если компонент исправен и не требует замены, индикатор напряжения будет около 0,996 вольт. Конечно, если элемент не работает, он покажет неверные показания, которые будут больше 1,7 вольт. Если это действительно так, и при диагностике вы выявили такой параметр, деталь необходимо заменить. Для замены компонента не требуются какие-либо знания или опыт, это довольно просто.

Инструкции по замене

Итак, как заменить компонент на новый? В случае с автомобилями ВАЗ 2110 вся процедура в целом несложная, под силу даже начинающему автомобилисту.

Чтобы все сделать правильно, выполните следующие действия:

1. Первым делом отсоедините отрицательный провод от аккумулятора.
2. Следующим этапом будет слив рабочего расходника с радиатора.
3. Затем осуществляется вывод воздушного фильтра … Его замена не требуется, но необходимо демонтировать элемент, чтобы получить удобный доступ к самому регулятору.
4. После этого отключается пластиковый фиксатор, с помощью которого крепится блок кабелей от самого регулятора.Завершающим этапом замены станет снятие прибора и установка нового датчика. Сборка конструкции проводится в обратной последовательности.

Видео «Порядок замены датчика MRV на автомобиле ВАЗ»

Как самостоятельно заменить регулятор в домашних условиях на десятку — узнайте из видео (автор видео — В гараже Сандро).

Оптимальный режим работы двигателя ВАЗ-2110 обеспечивается рядом датчиков, приборов и оборудования.Отдельного внимания заслуживает система охлаждения силового агрегата (ДТОЖ).

Оптимальный режим работы двигателя ВАЗ-2110 обеспечивается рядом датчиков, приборов и оборудования. Отдельного внимания заслуживает система охлаждения силового агрегата (ДТОЖ). Тема сегодняшней статьи — датчик температуры охлаждающей жидкости.

Во время работы двигателя вырабатывается тепловая энергия, которая отводится системой охлаждения. Если он выйдет из строя, то для силового агрегата могут быть серьезные последствия.Кроме того, система охлаждения имеет ряд других опций:

• обеспечивает быстрый прогрев двигателя до необходимой, оптимальной температуры;
• осуществляет охлаждение системы смазки двигателя;
• обеспечивает подогрев воздуха в салоне;
• охлаждает продукты окисления и неполного сгорания топлива.

В 2110 установлена ​​жидкостная система охлаждения. В качестве охлаждающей жидкости используется антифриз или антифриз. также в транспортных средствах используется воздушная и комбинированная система OS.В последнем случае речь идет об охлаждении системы продувкой воздухом и жидкостью.

Датчик температуры представляет собой термистор, полупроводниковый резистор с отрицательным коэффициентом. Устанавливается на корпусе термостата. Показания RTD зависят от температуры в системе.

Довольно часто неопытные водители путают датчик температуры охлаждающей жидкости ВАЗ 2110 со стрелкой. По сути, речь идет о двух совершенно разных датчиках, выполняющих разные функции.

Функциональность датчика указателя не влияет на работу силового агрегата. Он предназначен исключительно для информирования водителя о температуре двигателя. Устройство расположено прямо на панели приборов.

В свою очередь ДТОЖ монтируется на термостате в патрубке блока цилиндров. Устройство вкручивается в трубу. Следовательно, он взаимодействует с охлаждающей жидкостью, чтобы реагировать на изменения температуры. Устройство имеет 2 контакта. Следует отметить, что на указатель датчика, расположенный на панели, идет только один контакт.

ДТОЖ определяет температуру и передает информацию на электронный блок управления. Затем система определяет объем теплой воздушной смеси и продолжительность впрыска в форсунки. Именно благодаря этому контроллеру включается вентилятор, предназначенный для охлаждения силового агрегата. В случае, если двигатель не прогрелся до необходимой температуры, в форсунки подается богатая смесь.

Если рассматриваемый контроллер выходит из строя, электронный блок управления получает неверную информацию.В результате вентилятор не включается или работает в произвольном режиме, что приводит к перегреву двигателя и повышенному расходу топлива.

Для обеспечения передачи достоверной информации на ЭБУ необходимо правильно установить регулятор охлаждающей жидкости. Наконечники устройства должны контактировать с охлаждающей жидкостью.

Практика показывает, что ДТОЖ ВАЗ 2110 достаточно часто демонстрирует некорректную работу в результате неправильной установки.

Даже непрофессиональный автомобилист по ряду «симптомов» сможет самостоятельно определить, что контроллер вышел из строя.Об этом свидетельствуют следующие признаки:

• повышенный расход топлива;
• — некорректно работает силовой агрегат;
• есть трудности с запуском мотора;
• датчик на панели сигнализирует о перегреве силового агрегата;
• ухудшается качество выхлопных газов;
• на панели отображается код ошибки.

Обычно в таких ситуациях драйверы сразу начинают замену контроллера.Но довольно часто на ВАЗ 2110 признаки перечисленных неисправностей связаны с плохими контактами и повреждением проводки.

Отложения и ржавчина на поверхности указывают на необходимость замены устройства. Поэтому даже визуальный осмотр позволяет определить актуальность замены. Оптимальный вариант — проверка сопротивления с помощью измерительного прибора. Автомобилисту понадобится вольтметр. Данные должны соответствовать следующим значениям:

• с горячим двигателем — 0.5 В;
• холодная — 2 В.

Если проверка датчика температуры охлаждающей жидкости ВАЗ 2110 показывает, что прибор не пригоден для дальнейшей эксплуатации, необходимо его заменить.

Работа проходит в следующей последовательности:

• полное охлаждение двигателя;
• слив охлаждающей жидкости ниже уровня контроллера;
• отключение АКБ;
• для удобства рекомендуется демонтировать воздушный фильтр;
• снятие разъема контроллера;
• разборка устройства.Для этого используйте клавишу 19. Вместе с контроллером необходимо демонтировать уплотнительное кольцо;
• установка качественного изделия осуществляется в обратной последовательности.

На завершающем этапе необходимо запустить блок питания и обратить внимание на герметичность датчика. Если тосол протекает, необходимо прикрутить датчик покрепче.

Таким образом, терморегулятор играет очень важную роль для десятков. При этом автомобилисты прекрасно понимают, что выход из строя рассматриваемой детали — довольно частое явление.

Преимущество процедуры замены в том, что работу может выполнить любой водитель, даже не имеющий соответствующих навыков. Для ремонта необходимо приобрести уплотнительное кольцо и новый прибор.

В общем на ремонт уйдет несколько сотен рублей. Из инструментов автомобилисту понадобится только ключ на «19». Ремонт можно произвести своими руками или обратиться в мастерскую. Обычно работа выполняется на высоком уровне и с гарантией. При этом работники автосервиса часто предлагают владельцу пройти дополнительные мероприятия, и большинство из них не нужны.

Каждый должен решить сам: обратиться в сервис и заплатить за это деньги или потратить один час на замену датчика температуры охлаждающей жидкости своими руками.

Датчик температуры охлаждающей жидкости — важный элемент в системе управления двигателем. Он предназначен для управления нагревом антифриза, циркулирующего в системе охлаждения. На инжекторном ВАЗ-2110 датчик температуры влияет на состав горючей смеси, количество оборотов коленчатого вала, а также момент зажигания.

Функции датчика

Это устройство выполняет множество задач. По его показаниям, топливная смесь меняет угол опережения зажигания. Также элемент дает команды на включение вентилятора в случае перегрева.

Обогащение смеси всегда связано с высокими температурами в силовой установке … Чем ниже нагревается двигатель, тем богаче должна подаваться смесь. По такому принципу работает любой электронный блок управления. И отечественная десятка не исключение.

Прибор

На заре автомобилестроения в качестве ДТОЖ использовались простые тепловые реле — они устанавливались на большинстве двигателей внутреннего сгорания … Эти датчики теперь можно встретить в системах моновпрыска K-Jetronic и т.п. Они использовались на старых Мерседесах 80-х и 90-х годов. Как это работает? Когда контакт реле находится в разомкнутом положении, двигатель прогревается. Когда контакт замкнут, электронный блок управления понимает, что двигатель достиг рабочих температур.Меняется концентрация и состав смеси.

В настоящее время термисторы используются как ДТОЖ. Это резисторы, меняющие сопротивление в зависимости от температуры окружающей среды. В автомобиле ВАЗ-2110 датчик температуры охлаждающей жидкости именно такого типа. Регулирование нагрева осуществляется непрерывно, без перебоев. Термисторы для этих датчиков изготовлены из оксида никеля или оксида кобальта. У этих сплавов есть особенность — с повышением температуры в них увеличивается количество свободных электронов, из-за чего сопротивление падает.

Термистор внутри ДТОЖ имеет отрицательный температурный коэффициент. Максимальный уровень сопротивления достигается при холодном двигателе. На датчик температуры приходит напряжение +5 В и по мере прогрева двигателя оно уменьшается. Компьютер обнаруживает малейшие изменения напряжения, и таким образом определяется температура охлаждающей жидкости.

На двигателях от Renault и некоторых других силовых агрегатах могут быть установлены датчики с положительным температурным коэффициентом. Они подобны. Однако с повышением температуры антифриза сопротивление на датчике не падает, а увеличивается.

Принцип работы

Датчик температуры ВАЗ-2110 работает следующим образом. Термистор внутри датчика представляет собой электронное устройство с отрицательным индикатором режимов нагрева. Режим значений температуры до 130 градусов снижает сопротивление в пределах 70 Ом, а нижние пределы при -40 ° увеличивают сопротивление до 107 кОм.

Извещатель подает на датчик температуры напряжение +5 В через постоянный резистор внутри него. Элемент определяет уровень нагрева антифриза за счет разности потенциалов на термисторе с переменным сопротивлением.

Где найти ДТОЖ?

Автовладельцам данной модели известны различные проблемы, связанные с этим устройством. Часто требуется замена устройства. Новички не всегда знают, где находится датчик температуры на ВАЗ-2110. В автомобилях этот элемент можно устанавливать в самых разных местах.

Итак, в классических моделях термистор располагается непосредственно в блоке цилиндров. А в десятом семействе моделей АвтоВАЗа ДТОЖ можно найти в термостате.Кстати, на ВАЗ-2110 нет одного датчика температуры — их два, но второй никаких важных задач не выполняет. Связан только с датчиком температуры днища панели приборов.

Типичные неисправности датчика температуры охлаждающей жидкости ВАЗ-2110

Как известно соотношение топлива и воздуха в горючей смеси зависит от показаний прибора. Все владельцы уже сталкивались или еще столкнутся с различными проблемами, которые создает датчик температуры.Также он определяет, запустится вентилятор при перегреве или нет.

Заподозрить неисправность датчика охлаждающей жидкости на ВАЗ-2110 можно по следующим признакам. Итак, первые признаки — проблемы с запуском двигателя холодным морозным утром. Также может наблюдаться плохой выхлоп, и расход топлива будет значительно увеличен.

Эти симптомы не обязательно означают, что датчик необходимо заменить. Иногда достаточно почистить контакты, очистить сам датчик от коррозии.Если при визуальном осмотре не удалось выявить проблемы, то нужно проверить товар.

Диагностика ДТОЖ

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. Проверив, вы сможете сэкономить на стоимости нового устройства, хотя цена его не совсем высокая.

Элемент можно проверить нагреванием. Вам понадобится подходящая емкость. Это может быть стакан или чайник. В нее наливают горячую воду. Вода должна быть нагрета примерно до 100 градусов — нагрев следует контролировать термометром.Далее рабочая часть устройства опускается в воду. Однако опускать нужно именно ту часть датчика температуры, которая находится в двигателе. Контакты не должны находиться в воде. Затем к контактам подключается мультиметр и измеряется сопротивление.

Исправный датчик при температуре жидкости 100 градусов имеет сопротивление 177 Ом. При +50 градусах сопротивление 973 Ом. Если значения неправильные, то неисправный элемент следует заменить.Если показатели в пределах этих норм, значит, все в порядке.

Как заменить ДТОЖ

Перед покупкой нового прибора взамен старого стоит уточнить маркировку на старом датчике. Лучше приобрести точно такое же устройство.

Другие, хотя и похожие элементы, могут давать неправильные показания, ЭБУ их неправильно поймет, и водитель увидит ложные показания на приборной панели. Медная шайба должна быть включена в новый элемент.Если его нет — покупается отдельно.

Разборка

В первую очередь смотрят, что мешает им приблизиться к термостату и датчику. Мешает корпус воздушного фильтра — его надо снимать. Далее рекомендуется слить антифриз из двигателя, но это не всегда необходимо. При замене будет проливаться только немного жидкости и ее всегда можно долить до уровня.

Затем, сливая жидкость, снимаем клемму с АКБ, выбираем нужный датчик и снимаем все, что к нему подключено.После отключения элемент просто откручивается, держась за края руками или ключом. Затем устройство можно удалить.

Замена датчика без слива охлаждающей жидкости

Если принято решение проводить замену без слива жидкости, то нужно подобрать новый прибор и немного повернуть старый. Когда датчик уже можно повернуть вручную, ключ вынимают, медленно откручивают вручную и прижимают элемент к отверстию. Когда выясняется, что прибор откручен, его быстро снимают, а на его место быстро устанавливают новый.Затем деталь вкручивается и проверяется ее работоспособность.

Установка нового датчика

Новый датчик температуры охлаждающей жидкости на ВАЗ-2110 устанавливается в обратной последовательности. Опытные автомобилисты рекомендуют смазать резьбу элемента герметиком.

Иногда возникают утечки охлаждающей жидкости из-под нового датчика. Процесс замены предельно прост и с ней легко справятся даже новички, которые только что сели за руль и до этого ничего не знали об автомобилях.

Датчик температуры воздуха

Наряду с ДТОЖ существует еще один элемент, измеряющий температуру в этом автомобиле. Это датчик температуры воздуха на ВАЗ-2110. Это необходимо для фиксации и контроля температуры снаружи автомобиля. Это никак не влияет на приготовление смеси или другие параметры работы двигателя. Этот элемент входит в состав так называемой климатической системы ВАЗ-2110. Также есть датчик температуры в салоне, который также является частью системы кондиционирования.

Не путайте эти датчики с ДТОЖ. Хотя они также являются термисторами, но имеют разные функции и назначение. Эти элементы служат только для создания комфортной температуры.

Заключение

Последствия перегрева двигателя известны всем — это детали двигателя, поврежденные в результате температурных деформаций. Чаще всего оголенная ГБЦ. Восстановить этот узел довольно дорого. Также перегрев может нанести еще более значительный ущерб.При движении на богатой смеси двигатель потребляет чрезмерное количество топлива, выходят из строя свечи. При бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь их менять и знать, где он находится.

Контроль температуры охлаждающей жидкости — важнейшее условие нормальной работы силового агрегата автомобиля. Этот контроль осуществляется датчиком температуры охлаждающей жидкости (ДТОЖ). А если такой датчик выходит из строя, в двигателе возникают неисправности и неисправности.В этой статье мы рассмотрим типичные симптомы неисправности датчика температуры охлаждающей жидкости, а также покажем, как его проверить и заменить.

ДТОЖ для ВАЗ-2114

Прежде всего, нужно сказать, что кроме датчика температуры охлаждающей жидкости есть датчик указателя температуры охлаждающей жидкости и это два разных по своему назначению устройства. Если первый предоставляет информацию электронного блока управления двигателем, то второй банально информирует водителя о температуре рабочей жидкости в системе охлаждения.Соответственно поломка первого датчика — более серьезная проблема.

По конструкции ДТОЖ представляет собой термистор. Другими словами, датчик устроен так, что при изменении температуры окружающей среды изменяется его сопротивление электрическому току. Именно эти изменения фиксируются электроникой автомобиля и на их основе подаются определенные команды. Соответственно, неверная информация, полученная от ДТОЖ или ее полное отсутствие, нарушает нормальные алгоритмы работы двигателя и всей системы автомобиля.

Рассмотрим основные признаки неисправности датчика температуры охлаждающей жидкости:

• падение скорости или даже самопроизвольная остановка двигателя на холостом ходу;
• длительный прогрев автомобиля;
• частый выход двигателя за пределы оптимального температурного диапазона;
• повышенный расход топлива;
• уменьшена общая управляемость автомобиля;
• темный дым из выхлопной трубы;
• нарушений стабильной работы мотора;

Как видите, список проблем, вызывающих выход из строя датчика температуры охлаждающей жидкости, очень солидный.Поэтому пренебрегать этой проблемой категорически не рекомендуется.

Как проверить ДТОЖ

В первую очередь нужно помнить, что для того, чтобы правильно показывать температуру охлаждающей жидкости, датчик необходимо погрузить в эту самую жидкость. Поэтому регулярно проверяйте наличие хладагента и его уровень в системе. Это, пожалуй, самое первое, что нужно сделать при подозрении на неадекватную работу этого счетчика.

Если с уровнем антифриза в системе охлаждения полный порядок, то могут окислиться контакты или есть другие неровности в подключении датчика температуры охлаждающей жидкости.Вы можете сами проверить его подключение. Обычно, но не всегда, такой датчик устанавливают возле термостата. В некоторых двигателях не только ДТОЖ. Поэтому проверьте правильность количества датчиков и их расположение для вашего автомобиля. Когда вы найдете датчик температуры охлаждающей жидкости и установите, что с его подключением все в порядке, нужно проверить сам прибор. Для этого ДТОЖ необходимо демонтировать, так как его нужно проверить погружением в стакан с кипятком.

Итак, возьмите свой датчик, окуните его в стакан с кипятком и измерьте сопротивление на выходе.В целом единых индикаторов изменения сопротивления нет. Датчики для разных машин от разных производителей покажут разную разницу в сопротивлении. Правильные значения при определенных температурах, конкретно для вашего датчика, нужно найти в Интернете.

Соответственно, если показатели сопротивления датчика и эталонные значения совпадают или имеют минимальную погрешность, то датчик температуры охлаждающей жидкости вполне исправен. Ну а если значения сопротивления различаются, датчик нужно заменить.Собственно, сама его конструкция, как и принцип работы, не предусматривает никаких ремонтов. Поэтому других альтернатив просто нет.

Видео про ДТОЖ

В конце концов

Датчик температуры охлаждающей жидкости — очень важная составляющая силового агрегата, а потому его выход из строя или некорректные показания могут стать причиной серьезных проблем и неисправностей в работе автомобиля. Симптомы неисправностей в ДТОЖЕ красноречивы и разнообразны, но перед разборкой датчика, а в современных автомобилях, как правило, таких датчиков два и более, стоит проверить уровень антифриза.

Поскольку, по сути, ДТОЖ является термистором, он сообщает об изменении температуры окружающей среды изменением электрического сопротивления. Устройства разных производителей выдают разные перепады сопротивления при одной и той же температуре, поэтому, приобретая новый датчик, вы должны убедиться, что он подходит для вашего автомобиля.

Они являются важнейшими элементами общей системы, отвечающей за стабильную работу силового агрегата, оснащенного впрыском топлива.Датчики форсунок «десятки» собирают информацию о состоянии определенных частей двигателя и отправляют их в электронный блок управления двигателем (ЭБУ), который после анализа всех данных корректирует работу силового агрегата.

Собственно, вы спросите, почему такие трудности? Причина в том, что инжекторный двигатель ВАЗ 2110 намного эффективнее карбюраторного аналога. Больше мощности, меньше расхода топлива, стабильная работа, высокая надежность — все это типично для «десятки» с исправной электроникой.Выход из строя одного или нескольких датчиков обязательно приведет к выходу из строя всего двигателя, либо его нестабильной работе … Сегодня мы подробно расскажем о датчиках форсунок ВАЗ 2110 , от которых зависит нормальная работа мотора.

Датчик массового расхода воздуха ВАЗ 2110

Датчик воздуха ВАЗ 2110 или датчик массового расхода воздуха расположен между корпусом воздушного фильтра и резиновой трубкой. Собственно, под капотом десятки, найти его несложно, так как датчик воздуха находится на самом видном месте.На собранном фото это выглядит так.

Датчик воздуха измеряет количество прошедшего воздуха, таким образом оценивая его объем. Скажем так, датчик массового расхода воздуха очень чувствителен, и даже несколько частиц пыли или высокая влажность могут вывести его из строя. Это следует учитывать при его снятии или замене.

Принцип действия датчика воздуха ВАЗ-2110 следующий — внутри находятся ТЭНы, которые охлаждаются проходящим потоком воздуха.Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом, датчик рассчитывает массовый расход топлива.

Некорректная работа датчика массового расхода форсунки ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостом ходу … Причина проста, электронный блок управления двигателем, получив неверные данные с датчика воздуха, начинает посылать неверные команды на формирование рабочей смеси.Смесь воздуха и бензина, которая горит в цилиндрах двигателя, может быть очень богатой или очень бедной, что приводит к ненормальной работе силового агрегата впрыска.

Датчик положения дроссельной заслонки ВАЗ 2110

Датчик положения дроссельной заслонки форсунки ВАЗ 2110 расположен непосредственно на дроссельной заслонке. Для наглядности предлагаем фото, на котором датчик видно без труда.

Этот датчик реагирует на нажатие на педаль газа водителем, давая сигнал электронному блоку управления, тем самым увеличивая количество топлива, впрыскиваемого через форсунки.То есть, чем сильнее вы нажимаете на педаль газа, тем больше топлива будет впрыскиваться в двигатель. Датчик положения дроссельной заслонки достаточно надежен, так как механически связан с валом дроссельной заслонки.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменение напряжения при нажатии на педаль газа. Когда заслонка закрыта, выходное напряжение обычно составляет от 0,3 до 0,7 Вт. Если прижать газ «к полу», напряжение возрастет до 4 Вт. Неисправность датчика иногда можно определить без использования тестеров, например, если во время при разгоне машина начинает двигаться рывками или возникает нештатный отказ, то скорее всего проблема в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры форсунки ВАЗ 2110 выполняет две основные функции — при перегреве двигателя включает вентилятор радиатора охлаждения, а при холодном запуске двигателя дает команду на обогащение рабочей смеси, чтобы двигатель не глохнет на холодном. В карбюраторных двигателях эту функцию выполняет так называемое «всасывание», которое открывает заслонку для увеличения подачи воздуха. При неисправности датчика температуры проблемы начинаются с запуска холодного двигателя и возможен перегрев силового агрегата, если вентилятор не включается во время.Так что этот датчик ВАЗ 2110 очень важен для стабильной работы двигателя. Фото датчика далее —

Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает изменяться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно, вооружившись термометром, емкостью с горячей / холодной водой и обычным электрическим зондом. Рабочий датчик температуры показывает примерно следующие значения —

• При температуре 100 градусов сопротивление 180 Ом
• При 80 градусах сопротивление 330 Ом
• При 60 градусах сопротивление 670 Ом
• При температуре 30 градусов сопротивление 2240 Ом
• При температуре 10 градусов сопротивление 5670 Ом

Под капотом инжекторного ВАЗ 2110 между двигателем и корпусом воздушного фильтра находится датчик температуры охлаждающей жидкости, он ввинчен во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации форсунки ВАЗ 2110 расположен на блоке цилиндров. Задача этого устройства — передавать сигнал детонации на ЭБУ. Электронный блок управления в соответствии с программными алгоритмами перестраивает двигатель (меняет угол опережения зажигания), чтобы уменьшить негативный эффект детонации. Изначально на ВАЗ 2110 был установлен датчик резонанса (пьезоэлектрический), но затем более совершенный широкополосный (пьезокерамический).Фото обоих типов датчиков ниже.

На самом деле, чем сильнее детонация, тем сильнее датчик передает напряжение переменного тока на ЭБУ. Проверить работоспособность этого датчика достаточно просто, достаточно аккуратно постучать по сердечнику датчика. В этом случае к клеммам датчика необходимо подключить тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда-зонд ВАЗ 2110

Кислородный датчик форсунки ВАЗ 2110 или лямбда-зонд установлен на выпускном коллекторе.Задача прибора — отслеживать состав выхлопных газов и наличие в них кислорода. Эта информация помогает электронному блоку управления (ЭБУ) регулировать состав рабочей смеси, это не только помогает более эффективно сжигать топливо, но и улучшает экологичность выхлопа. При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика ниже.

Выход из строя датчика приводит к увеличению расхода топлива и увеличению выбросов.Самое интересное, что если в выхлопной системе катализатора выхлопных газов есть кислородные датчики или лямбда-зонды, их уже два. Второй размещен за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологически чистым.

Датчик скорости ВАЗ 2110

Датчик частоты вращения форсунки ВАЗ 2110 установлен на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен, это может привести к тому, что в некоторых случаях автомобиль может заглохнуть на холостом ходу.Это должно вас насторожить, когда стрелка спирометра начинает ненормально (нерегулярно) двигаться на панели приборов. Ведь это может указывать на неисправность датчика скорости. Сам датчик выглядит так, смотрите фото.

Принцип действия датчика скорости «десятки» основан на эффекте Холла; при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем выше частота импульсного сигнала. Так измеряется скорость автомобиля.На ВАЗ-2110 устанавливались датчики двух типов, у одного квадратная соединительная колодка, у другого — круглая.

Датчик положения коленвала ВАЗ 2110

Датчик положения коленчатого вала форсунки ВАЗ 2110 достаточно важен, так как без него запуск двигателя невозможен. Любая его неисправность приводит в ступор «десятки» ЭБУ или «мозги» двигателя. Датчик отслеживает положение распределительного вала (и, следовательно, поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить свечи зажигания работать.Сигнал от модуля зажигания поступает на свечи зажигания, которые достигают максимума сжатия в цилиндре и пора «зажечь» искру. Сам датчик схематично выглядит как на этом рисунке —

.

Это небольшой электромагнит, который определяет положение зубчатого шкива, который вращается бок о бок. Шкив имеет 58 зубцов, которые создают электромагнитные помехи. Собственно для инжекторного двигателя это главный и самый важный датчик.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения форсунки ВАЗ 2110 устанавливался не на всех десяти двигателях.Изначально их устанавливали только на 16-клапанные клапаны. Потом, когда в нашей стране ужесточились экологические нормы, этот датчик стал появляться на всех форсунках, даже на 8-клапанных. Принцип действия этого датчика заключается в определении положения распределительного вала и, следовательно, получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в конкретный цилиндр. Выход из строя датчика приводит к обогащению рабочей смеси и нестабильной работе двигателя.Этот датчик установлен в верхней части головки блока цилиндров мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хочу отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, по которым работают силовые агрегаты впрыска, во многом очень схожи, особенно если речь идет о датчиках.

КОДЫ ОШИБОК ВАЗ 2111.pdf | Впрыск топлива

Коды ошибок ваз 2111 форсунка 8 клапанов.Диагностика самого ВАЗа ?!

Несколько вариантов самарских автомобилей с двигателями ВАЗ-2111 сходят с конвейера тольяттинского завода АвтоВАЗ. Эти двигатели оснащены системой многоточечного распределенного впрыска топлива, которая имеет несколько опций. Первая версия системы является плодом сотрудничества АвтоВАЗа и американской компании GENERAL MOTORS (GM), которая предназначена только для экспорта. Автомобиль соответствует экологическим нормам Евро-2, на нем установлен преобразователь, в системе впрыска установлен датчик концентрации кислорода (ДКК) в выхлопном потоке (ВОГ).Но двигатель должен работать только на неэтилированном бензине, иначе названные элементы выйдут из строя. Комплектующие для такой системы впрыска поставляет GM. Второй вариант — для внутреннего рынка. Его особенностью является фирменный электронный блок управления (ЭБУ) Январь-4, компоненты системы российские, в нем нет преобразователя и DCC, допускается использование этилированного бензина. Детали для второго варианта системы производятся небольшими партиями на различных отечественных предприятиях. Контактные разъемы узлов и блоков в системах первого и второго вариантов одинаковы, некоторые из них взаимозаменяемы.Третий вариант появился благодаря сотрудничеству с немецкой компанией BOSCH. К двигателю 2111 прибавилось пять «сил» — теперь он развивает мощность 57 кВт (77 л.с.). Установлен новый впускной коллектор и распредвал с более широкими фазами. Разработаны два блока управления: более дешевый ECU-M1.5.4, обеспечивающий стандарты токсичности Euro-2, и перспективный ECU-MP 7.0, более дорогой, но отвечающий более жестким требованиям Euro-3. Третья версия системы имеет оригинальные разъемы, и система несовместима с первыми двумя.Определить, какой системой впрыска оснащен двигатель того или иного автомобиля, можно по надписи на компьютере, содержащей каталонский номер ВАЗ, наименование, серийный номер и дату изготовления агрегата. Компьютер также называют контроллером. Данные для различных типов контроллеров приведены в табл. 1-3.

Гбц

16 клапанная на карбюратор ваз 2109. Что нужно для такого апгрейда

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной.Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с аналогичной головкой блока могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличить «прочность» вашего автомобиля.Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого объем двигателя достигает 1,5 литра, а количество лошадиных сил составляет 77 лошадиных сил, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а после уже самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика.Головка блока цилиндров тоже может выглядеть плохо, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• трубка антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
• коленчатый вал и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заняться доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия в прокладке также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

• а потом шатуны.

Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

Теперь подошла очередь переделывать и регулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно переделать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов… Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

Болты могут визуально сильно отличаться друг от друга, но бояться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8-ти вентильному болту;
2. Длина равна 16 клапанам.

Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если доработанные болты установить по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты крепления ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора.Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор с установкой главного блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на котором была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с обычной для него системой питания. На невысоких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• ГБЦ 16В,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• патрубок передний с ДК,
• термостат с датчик,
• оба видео,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределения,
• комплект проводки,
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• индикатор и датчик уровня масла,
• датчик положения КВ,
• аппарель с комплектом форсунок,
• поршни с кольцами и штифтами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
• шатуны,
• привод генератора,
• масляный насос корпус со сливом для датчика положения KV,
• выхлопная система в комплекте.

Заказ на работу

Все операции можно выполнять, не снимая агрегат, но если его снять, работать будет намного удобнее.

• Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены трубопроводы системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
• Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими пальцами модели 12 и шатунами с десятью точками. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Датчик включения вентилятора не нужен.
• Ведется подготовка к установке головки на 16 клапанов. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
• Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подключен к магистралям. Установить проводку к топливному насосу от блока управления. Оставьте провода датчика уровня топлива старыми.
• Чтобы не удлинять новую проводку, можно при ее установке в стене моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
• Насос установлен от ВАЗ-2112. №
• для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
• Головка установлена, а старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, и пройти по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Патрубки системы охлаждения подключены.
• На заднюю крышку ГРМ устанавливаются шкивы и ролики от модели 2112.Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Крышка клапана установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен тросик дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Проводка подключена к замку и панели приборов … Масло залито, система охлаждения залита, бак залит бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России при легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единый блок и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный мотор 16 клапанного двигателя на ВАЗ 2109 в инжекторный двигатель своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

ВАЗ 2109 с четырехрядным четырехтактным бензиновым двигателем:

• Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
• Шестнадцатиклапанный имеет два распредвала … Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
• Распределительная фаза впрыска — система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент выполнен из металлокерамики.
  Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
• Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
  Нет канавок на нижних вкладышах коренных подшипников, на верхнем вкладышах третьего подшипника и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-ти клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шейкам шатунов подается от коренных шеек через просверленные каналы коленчатого вала, закрытые пробками.
• На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
• К задней части коленчатого вала прикреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
• Поршни из алюминия. В продольном сечении юбка поршня в сечении коническая, в поперечном — овальная.
  На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
  На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца компрессионные.
Не пропускают газы в картер двигателя и способствуют передаче тепла от поршня к цилиндру:

• Установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
• 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
  Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик — под выпускным. На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками на приводе распределительного вала, расположенными на его передней крышке.
• Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: они выполнены на втулках по всей длине впускных клапанов и до 1/2 длины отверстия на впускных втулках.
  Отверстия защищены от грязи колпачками масляного дефлектора; детали выполнены из маслостойкой резины.
• Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в движение гидравлическими толкателями от кулачков распредвала.Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
  Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

• Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на пластину, которую держат два сухарей — верхний.
  Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри — три упорных буртика, которые входят в пазы на штоке клапана.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
  Масло распыляется на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкатели, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
• Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан.На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах.Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

• Головка блока цилиндров V16 с ресивером и коллекторами.
• Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Ролики.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка к форсункам и под капотом.
• Бензобак в сборе.
• Указатель уровня масла.
• Топливопроводы и трубопроводы.
• Генератор.
• Рампа с насадками.
• Контроллер VS 5.1 … -42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка бензонасоса.
• Кронштейн генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше взлетать.

Рабочие инструкции включают:

• Съемная КП, бензобак, топливопроводы.
• Демонтируется вся система зажигания.
• Генератор, термостат, все ремни и шкивы сняты.
• Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

• Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Поддон снят.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
• Замена масляного насоса на устройство с отливом для ДПКВ на крышке.

• Меняются патрубки всей системы охлаждения.
• Выполнены подготовительные работы к установке 16-ти клапанной головки.В этом случае расположение крепежных отверстий такое же, но их диаметр необходимо расширить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
• Подключен к магистральному топливному баку после его переустановки.
• Проводка к ТНВД сделана от блока управления.
• Провода датчика уровня топлива старые.

Совет: Вам не нужно удлинять новую проводку, а нужно вырезать дополнительное отверстие в стенке моторного отсека.

• Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
• Насос меняется.
• Установлен новый сапун картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку. Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой.Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Трубки охлаждающей жидкости подсоединены.
• Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
• Ремень установлен по меткам.
• Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора. Все товары приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла Остается, в термостат установлена ​​новая от инжекторной модели.
• Крышка клапана ставится на герметик.
• Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
• Установлен воздушный фильтр и новый кабель.
• Установлен новый паук, резонатор. Глушитель может остаться старым.
• Заправлен маслом, охлаждающей жидкостью, бензином.
• Проводка в салоне подключается к панели приборов и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новую трансмиссию?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в обслуживании, как иномарки, поэтому ее часто настраивают. Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшение ходовых характеристик на высоких скоростях.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная подстройка клапана не требуется.

Но есть и недостатки:

1. Вам нужно заменить много деталей и инструментов в гараже.
2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

Возможны два варианта замены:

1. Установка всего двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть вас от этой мысли.
2. Доработка ГБЦ под новые комплектующие.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой. Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый.Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Еще раз проверьте натяжение ремня.
3. Затем нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
4. Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
6. Теперь можно приступить к электромонтажу форсунки. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9 зубцов.
11. Последний редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Не работает бензонасос Ваз 2110.Как самостоятельно проверить реле топливного насоса

09.07.2019

Устройство полностью отвечает за управление топливным насосом, а также выполняет определенные дополнительные функции, которые зависят от конкретной марки и комплектации автомобиля. Например, на машинах с автоматической коробкой передач при необходимости активируйте режим Kick-down (интенсивное ускорение), указанное реле срабатывает.

Где находится реле топливного насоса

Чтобы ответить на вопрос, где находится реле бензонасоса, необходимо точно знать марку и модель автомобиля.Местом установки на разных автомобилях является область возле блока управления впрыском, решение может быть установлено под приборной панелью возле блока предохранителей и т. Д.

Часто при необходимости самостоятельного ремонта автомобилистов интересует, где находится реле бензонасоса форсунка ВАЗ 2110. На этой модели расположение реле топливного насоса выполнено возле левой ноги пассажира под панелью приборов. Следует добавить, что рядом установлен предохранитель бензонасоса.

Признаки и симптомы неисправности реле топливного насоса

Для начала управление топливным насосом через реле происходит по следующей общей схеме:

• водитель вставляет ключ в замок и включает зажигание;
• после включения зажигания реле включает топливный насос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
• то можно услышать характерный звук, как щелкает реле бензонасоса, отключившее бензонасос;
• последующая работа ТНВД будет возможна при 2 условиях: вращение двигателя стартером при пуске и дальнейшая самостоятельная работа уже работающего двигателя.
• после выключения зажигания и остановки двигателя реле выключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство выполняет роль ограничителя оборотов двигателя.Если обороты близки к максимальным и начинают превышать допустимый порог, топливный насос отключается через реле. Подача газа прекращается, скорость уменьшается, после чего элемент снова подает питание на насос.

Следует дополнительно отметить, что на некоторых моделях TS бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить двигатель, так как заранее обеспечивает необходимое рабочее давление в топливной системе.Другими словами, насос качает газ до тех пор, пока водитель не решит вставить ключ и запустить двигатель.

В случае неисправности реле может не подаваться питание на топливный насос. Второй вариант — он постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель часто не запускается, так как насос не качает и в топливной рампе нет бензина. Во втором случае заедает реле бензонасоса (реле бензонасоса не работает) и заряд тратится на постоянное вращение мотора бензонасоса.Добавим, что на некоторых автомобилях запуск мотора возможен даже при наличии определенных сбоев в работе элемента, так как схема подключения реле помпы позволяет устройству работать при прокрутке стартера.

Проверка реле топливного насоса своими руками

В начале теста нужно добраться до следующих элементов: и его реле. Определившись, какое реле отвечает за бензонасос, следует также проверить предохранитель. Кроме того, необходимо проверить предохранитель, поскольку реле топливного насоса нагревается, а затем выходит из строя или вообще не работает из-за неисправности указанного предохранителя.

Самый простой способ проверить — установить заведомо исправное устройство. Также в списке общих методов проверки реле бензонасоса своими руками можно выбрать тот, когда вместо реле подключена контрольная лампа. После включения зажигания лампочка должна загореться. Также при диагностике можно на выводы поставить перемычку. Если после поворота ключа зажигания топливный насос начинает работать, то это свидетельствует о неисправности в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный метод проверки на примере автомобиля ВАЗ 2110.Само реле топливного насоса в указанной модели расположено возле предохранителя.

1. Для проверки понадобится мультиметр или наличие контрольной лампы не более 0,25 А. Далее следует поочередно замерить напряжение на управляющих выводах прибора, одновременно фиксируя контакт на массу. Этот метод позволяет точно определить, нужна ли замена реле топливного насоса.
2. В случае, если контрольная лампа не загорается, предохранитель помпы исправен или заменен заведомо исправным, то следует обратить внимание на проводку от реле к компьютеру.При этом не следует исключать возможность неисправностей в блоке управления двигателем.

Наконец, мы добавляем, что элемент также может отказываться работать или прилипать после. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что они прерывают подачу питания на бензонасос. В этом случае эти системы необходимо диагностировать отдельно.

.
Спрашивает : Смирнов Иван.
Суть вопроса : Не могу найти реле бензонасоса ВАЗ-2112?

Добрый день, перестал качать бензонасос.Когда я поворачиваю ключ, ничего не происходит. Считаю, что неисправна какая-то электрика. Подскажите, пожалуйста, как найти реле бензонасоса?

Поиск реле топливного насоса и устранение неисправностей

Как известно, для запуска любого процесса, будь то механический или электрический, вам нужен источник энергии. Таким образом, реле представляет собой своего рода пусковой механизм, поскольку его работа заключается в соединении контактов, расположенных внутри, которые замыкаются при воздействии электрического тока.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружают машины! Сначала в деревне я уже в первом классе носился по полям на тракторе, потом была Ява, после копейки. Сейчас я учусь на третьем курсе Политехникума на автомобильном факультете. Я подрабатываю автомехаником и помогаю ремонтировать машины всем своим друзьям.

Если рассматривать лично реле топливного насоса ВАЗ-2112, то в его работе есть определенная специфика.А еще бывает, что многие автолюбители просто не знают, где именно находится это реле, и как исправить неисправность при его выходе из строя.

Принцип действия

Практически все реле, которые устанавливаются на российских автомобилях, идентичны. В большинстве своем они различаются количеством контактов — пять из четырех, а в последнем, как правило, отсутствует центральный вход.

Сила тока, измеряемая в амперах, также почти такая же и составляет порядка 30-40А.

Реле на фото 30 Ампер.

Реле подключается к сети с помощью пластикового блока (вилка — прим.), А когда электричество достигает катушки внутри реле и начинается процесс намагничивания, то оно замыкается и цепь подключается.

Реле в блоке дополнительных предохранителей

Расположение блока дополнительных реле в салоне автомобиля

Реле топливного насоса расположено с левой стороны от ног переднего пассажира, где три реле и три предохранителя расположены рядом друг с другом.

После демонтажа снять в сторону

Реле топливного насоса находится ровно посередине под номером « 5». ». Рядом также есть предохранитель под номером« 3 ». ».

Блок расширения

Проверка здоровья

Для того, чтобы проверить предохранитель бензонасоса, достаточно его осмотреть и при необходимости заменить у известного рабочего.

А для проверки реле бензонасоса есть несколько методов:

1. Проще всего заменить старое реле на заведомо исправное .
2. Если такого нет под рукой, можно использовать обычный мультиметр .

Проверка реле топливного насоса на ВАЗ-2112

Для этого на подключенных к реле контактах «30» и «87» подключить щупы и включить зажигание. Если реле работает нормально, сила тока, проходящего через него, будет отображаться на экране мультиметра.

Так выглядит подробная схема.

Из статьи вы узнаете, что такое реле бензонасоса ВАЗ-2110.Стоит сразу отметить, что разница между карбюратором и системой впрыска колоссальная. Первый работает за счет разницы давлений в атмосфере и внутри двигателя, а второй — благодаря множеству электронных компонентов. Причем за работу двигателя отвечает немалое количество датчиков, но обо всем поподробнее. Для начала стоит задуматься, какой бензонасос входит в десятку лучших, а также для чего он нужен.

Конструкция топливного насоса

По сути, это электрический двигатель, работающий от постоянного тока.Он имеет обмотку возбуждения на роторе и статоре. Напряжение на ротор подается с помощью специальных щеток на основе графита. Но самое главное, этот двигатель приводит в действие насос особой конструкции, перекачивающий бензин. Следовательно, вся система в целом способна создавать некоторое давление топлива в трубопроводе. Для того, чтобы вся конструкция заводилась, есть реле включения бензонасоса ВАЗ-2110. Он расположен у ног пассажира, на отдельном блоке.Здесь же можно найти предохранитель, защищающий силовую цепь. Кроме того, конструктивно в едином блоке с насосом находится датчик уровня газа в резервуаре. Самые распространенные поплавковые датчики давления или ультразвуковые датчики на автомобилях, а особенно десятки, не используются.

Топливная система дюжины

Так с чего же начать, садясь в машину? Правильно, поверните ключ и подождите несколько секунд, пока «что-то там сзади не перестанет гудеть». Некоторые даже не задумываются о том, какие звуки они там издают.И работает насосный мотор. Ведь при повороте ключа зажигания реле бензонасоса ВАЗ-2110 замыкает цепь, на мотор подается питание. Следовательно, давление в топливной системе. Без давления система впрыска не может работать. Когда он достигает рабочего значения, двигатель перестает вращаться. А когда давление падает ниже минимального значения, на двигатель подается питание и снова нагнетается давление. Поэтому бензонасос работает не постоянно, а циклически, это зависит от величины давления в топливной рампе.

Несколько идей, которыми пользуются автомобилисты

Теперь нужно поговорить о безопасности автомобиля. Конечно, даже если это старая десятка, жаль. А в случае банальной кражи хозяин сдается. Но иногда спасает даже самая простая сигнализация, которая блокирует электрические цепи автомобиля. В частности, с помощью силового выхода автосигнализации можно разомкнуть цепь питания реле топливного насоса ВАЗ-2110. Инжектор в этом случае просто не подойдет, так как давление в рампе не повышается.Также можно разомкнуть цепь питания всего электронного блока управления. Другими словами, при включении зажигания (при условии, что машина не снята с охраны) вы не услышите характерного «гудения» из задней части машины.

Вывод

По сути, реле бензонасоса ВАЗ-2110 представляет собой простое электромеханическое устройство. Он служит для подачи питания на главный жизненно важный орган системы впрыска — насос, перекачивающий топливо в рампу. Заменить его несложно; только его нельзя восстановить.К счастью, цена вполне приемлемая — в среднем 80 рублей. Но самое главное из всего вышеперечисленного — реле можно использовать немного «для других целей», а именно для защиты от злоумышленников. Даже если у вас нет будильника, просто установите потайную кнопку, которая, конечно же, будет управлять питанием. Конечно, о его существовании должны знать только вы.

Как известно, именно энергия запускает любой механический процесс в автомобиле. Реле — это триггер.Его предназначение — запуск двигателя при подключении внутренних контактов под действием электрического тока.
Если специально разобрать реле бензонасоса ВАЗ 2110, обнаруживается определенная специфика его работы. Конечно, очень большое количество водителей вообще не знают, где именно находится реле бензонасоса и каковы основные принципы его работы. Из-за этого поломки часто приводят к тяжелым ситуациям.

Принцип работы и проверка состояния прибора

Практически все отечественные реле выполнены идентичными, так как выполнены по одному шаблону, разработанному еще с выпуском первых моделей.В основном реле имеет 4-5 моделей выходов. Причем главной характеристикой 4-контактного реле является отсутствие центрального входа. Устройство подключается к электричеству с помощью специальной пластиковой вилки, посередине которой есть специальные гнезда для проводов.

Если рассматривать именно сердечник реле, то вы увидите катушку, прикрепленную к сердечнику. Следовательно, мы можем сделать вывод, что когда электричество достигает сердечника электрической катушки через провод, он автоматически запускает процесс намагничивания.После запуска процесса контакт двигателя притягивается к катушке. В результате этого происходит замыкание электрических контактов и образуется искра, приводящая двигатель в рабочее состояние.

Если автомобиль не просто не заводится, но и не издает звуков при повороте ключа зажигания, проведите независимую проверку работоспособности. В первую очередь необходимо обратить внимание на то, как ведет себя предохранитель бензонасоса. В 2110 он расположен с левой стороны от ног переднего пассажира.

Имейте в виду, что реле находится недалеко от предохранителя, поэтому стоит сразу на него взглянуть. Для этого необходимо поочередно проверить уровень напряжения на всех клеммах. В качестве инструмента лучше всего использовать контрольную лампу, ток потребления которой будет не более 0,25 А. В случае, если она не загорится, предохранитель уже неисправен.

На втором этапе проверки подключайте контрольную лампу не к реле, а непосредственно к клеммам.При включении зажигания лампа должна загореться. Если этого не произошло, то неисправно реле топливного насоса. Также хороший способ проверить — заменить реле на исправное. Если работает, значит, все в порядке, а если нет, то причина поломки спрятана в другом месте.

Чтобы проверить работу топливного насоса, необходимо его снять. Также для выявления неисправностей может потребоваться полная разборка бензонасоса.Затем нужно подать от аккумулятора примерно 12 Вт прямо на его контакты.

При осмотре необходимо стараться выполнять все действия с максимальной осторожностью, так как оставшийся бензин может воспламениться. Если вы уверены, что поломку спровоцировал топливный насос, считайте, что, скорее всего, сработала сигнализация, сработавшая сильным ударом и заблокировавшая работу бензонасоса.

Работа форсунки и бензонасоса

На работу ВАЗ 2110 влияет еще и то, что заливаемое в автомобиль топливо не является чистым продуктом, поскольку содержит большое количество самых разнообразных примесей.Если исходить из практических данных, то после того, как машина проехала 40 000 км, необходимо обязательно прочистить форсунки. На автомобиле ВАЗ 2110 инжектор нужно менять только в том случае, если вы заметили отклонения от нормальной работы автомобиля.

Определить очень просто, потому что автомобиль может не заводиться, двигатель будет работать с перебоями, и топливо будет расходоваться не в соответствии с пройденными километрами. Прежде всего, перед запуском прямой работы необходимо отсоединить провод от клеммы аккумулятора, после чего отсоединить шланг от регулятора подачи топлива и снять воздушный фильтр.

Затем блок с проводами отсоединяется пластиковой защелкой от регулятора холостого хода автомобиля. Все детали крепления топливного каркаса и патрубков аккуратно откручиваются, и он сдвигается в сторону. Рампа выгружается под ресивер, чтобы не было повреждений каких-либо деталей машины.

Далее все форсунки, которые необходимо заменить или проверить, опускают в емкость с прозрачными стенками и проверяют на правильность распыления масла. В случае, если какой-либо из них не функционирует, проводят обязательный ремонт или замену и собирают все детали в обратном порядке.

В автомобилях, использующих в своей работе инжекторный двигатель, устанавливаются электрические бензонасосы. Бензонасос ВАЗ работает сразу по двум категориям, одна из которых — при низком давлении, а другая — при высоком. Работа электрического бензонасоса 2110 основана на нагнетании топлива в двигатель за счет приложения большого давления. Более того, это его главная особенность, так как в обычных двигателях бензонасосы просто забирают газ прямо из бензобака.

ВАЗ достаточно давно успешно производит насосы, адаптируясь к требованиям современных автомобилей.При установке на ваш автомобиль учитывайте, что электрическая система позволяет вам тщательно контролировать подачу топлива при любой температуре окружающей среды.

Кроме того, помните, что вся работа газовых электрических насосов связана с давлением, поэтому он устанавливается непосредственно в бензобак. Бензин охлаждает перегретую систему и заглушает мощный звук работающего насоса.

Как известно, энергия — это пусковой механизм любого динамического процесса на земном шаре. С практической точки зрения реле представляет собой пусковой механизм, срабатывание которого происходит за счет замыкания внутренних электрических контактов, в результате чего двигатель автомобиля переходит из статического положения в динамическое.
Если рассматривать реле бензонасоса на ваз 2110, то оно имеет некоторую специфику работы. Многие водители на ВАЗ 2110, где находится реле бензонасоса, даже не знают, не говоря уже о принципе его работы.

Принцип работы

Принцип работы следующий:

• участвует в реле по классической схеме замыкающих контактов;
• сердечник реле представляет собой классическую катушку;
• также задействована ручная сигнализация закрытия и открытия.

Сегодня современный европейский автомобиль практически полностью автоматизирован, а понятие «не заводить автомобиль» практически не встречается в экономически развитых странах. Это явление в первую очередь объясняется автоматикой реле.
В частности, частота замыкания контактов контролирует встроенный, плюс материал, из которого сделана проводка, имеет улучшенные проводящие свойства.
Это, в свою очередь, позволяет более экономно и эффективно использовать материально-технические возможности:

• Во-первых, релейная проводка европейских производителей состоит из высокотехнологичных сплавов, что в свою очередь позволяет избежать таких явлений, как выгорание проводки из-за короткого замыкания.
• Во-вторых, скорость проведения тока достаточно высока, что обеспечивает практически мгновенную передачу электрического импульса от точки А до конечной условной точки Б.

Примечание.
Несмотря на множество преимуществ реле от европейских производителей, с практической точки зрения оно недоступно рядовому автомобилисту. В связи с узким техническим спектром совместимости и достаточно высокой ценой.

Конструктивные особенности реле отечественных производителей

Практически все реле отечественного автопрома идентичны друг другу, так как выпускаются по единому принципу, который был разработан еще в далеких 70-80-х годах.
Итак, реле состоит, как правило, из 4-5 пяти выводов. Конструктивная особенность 4-контактного реле — отсутствие центрального выхода.
Реле подключается к электрической сети с помощью специальной вилки из толстого пластика. Внутри этой заглушки есть специальные отверстия для проводов, которые в народе называют «ловушками».
Внутри самого реле есть катушка, прикрепленная к сердечнику.

Итак:

• Во время подачи напряжения сердечник электрической катушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, замыкая электрические контакты, в результате чего образуется искра.
  Сам подвижный контакт хорошо фиксируется в определенном положении пружиной. Движение контактов полностью зависит от электромагнитной активности сердечника.
• Внутри реле два подвижных и два неподвижных контакта. Если реле представлено 4 контактами, то оно работает исключительно на замыкание, если 5-е, то оно работает в двух основных режимах: замыкание и размыкание.
  Современные реле комплектуются 5 контактами, так как в этом случае эффективность и надежность срабатывания значительно повышается.

Примечание.
Всегда следует обращать внимание на цифры, которые расположены на обратной стороне внешней поверхности реле, так как они указывают, какой контакт подключен к какому внутреннему элементу реле. Если подвести провод плюс или минус к неправильному контакту, то цепи реле не избежать.

Поиск и устранение неисправностей самореле

Основные причины, которые могут привести к неисправности реле:

• срок службы значительно превышен;
• некачественный материал обмотки реле и ее контактов;
• неправильное подключение релейной проводки и т. Д.

Как правило, причин срабатывания реле бесчисленное множество, а исход один — машина просто не заводится. Поэтому возможны два варианта: выход из строя реле или бензонасоса (см.).
Если при попытке завести автомобиль слышен хотя бы какой-либо электрический звук, значит, реле исправно, и проблема кроется в бензонасосе.

Основная и самая частая причина невозможности вывести двигатель в активное состояние — засорение.
В связи с чем его необходимо заменить для устранения данной проблемы:

Примечание. Всегда под рукой должна быть фильтрующая сетка для бензонасоса, но желательно, чтобы их было несколько, иначе придется долго ждать сотрудников автосервиса.

• Прежде всего, отсоедините аккумулятор, тем самым временно отключив автомобиль, чтобы соблюсти меры безопасности.
• Затем необходимо сбросить давление; для этого открутите пластиковый колпачок сбоку от алюминиевой лампы.
• Тогда в центре будет штуцер, на который нужно будет надавить каким-нибудь твердым тупым предметом. После чего жидкость (бензин) вытечет из него, таким образом, давление внутри бензонасоса будет сброшено.
• После сброса давления необходимо навинтить штуцер, предварительно сняв с него колпачок.

Примечание. Сам бензонасос находится под задним сиденьем автомобиля. Чтобы открыть к нему доступ, нужно снять специальную крышку четырехугольной формы.

Ремонт бензонасосов

Для ремонта бензонасоса вам понадобятся:

• стандартная автомобильная отвертка;
• ключ на 17;
• обязательно трубка на 7.

Примечание. Для работы понадобится трубка ровно 7, даже 8 или 6 уже не влезут. В случае его отсутствия открыть доступ к бензонасосу будет невозможно с практической точки зрения.

• После того, как будет открыт доступ к бензонасосу, необходимо будет снять пластиковую клемму, которая очень легко отсоединяется при приложении определенного усилия.
• Затем вам нужно будет открутить две гайки, каждая из которых находится на нагнетательном контуре.
• Завершающий этап предполагает задействование трубки на 7, с помощью которой нужно открутить 8 гаек.
• Когда все 8 маленьких гаек будут отвинчены, необходимо будет удалить резиновое покрытие со шпилек.

Примечание. При снятии нужно быть предельно осторожным, чтобы не повредить поплавок.

• Затем, когда бензонасос находится на улице, нужно заменить старую сетку фильтра на новую.

Признаки засорения старой сетки фильтра можно увидеть невооруженным глазом, так как в одном случае он серый, а в другом — черный, в зависимости от степени засорения. После замены решеток необходимо произвести сборку бензонасоса в обратной последовательности, что в принципе не представляет особой сложности.
Отремонтировать бензонасос и тем самым устранить причину отказа авто заводиться несложно как с теоретической точки зрения, так и непосредственно с практической.Главное, всю полученную информацию о проведении данной технической манипуляции зафиксировать визуально с помощью видео и фото материалов.
Инструкция позволит своими руками устранить наиболее частую причину неисправности автомобиля. Поскольку бензонасос не представляет никаких затруднений, цена данной технической процедуры носит чисто условный характер, так как ее выполнение соответствует стоимости фильтрующего экрана.
На самом деле есть редкий случай, цена ремонта авто практически нулевая.В процессе самостоятельной работы начинающий автомобилист выяснит, где находится реле бензонасоса и что делать, если оно не щелкает.

ВАЗ 2110 бензонасос bosch

В этой статье пойдет речь о том, для чего нужен бензонасос ВАЗ 2110. Как известно, сердце любого автомобиля — это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются наиболее важными в автомобиле, выделяется топливо.Именно с его помощью газ подается из бака, расположенного в задней части автомобиля, в двигатель внутреннего сгорания. С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением. Причем топливный насос работает в разных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности. И не забываем о предохранителе бензонасоса ВАЗ 2110, если вдруг пропала подача топлива, сначала проверьте его.

Работа насоса

В процессе эксплуатации автомобиля может случиться все, что угодно.В частности, может сломаться топливный насос. Или загрязнение топливного бака, поэтому фильтр установлен в нижней части насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Запчастей к ним очень много, их можно найти в любом автомагазине. Правда, качество продукции не всегда хорошее. Иногда на рынке встречаются откровенные подделки, которые не могут просуществовать несколько месяцев. Конечно, можно столкнуться с некачественной запчастью даже в том случае, если вы приобретете ее для иномарки.Срок службы помпы ВАЗ 2110 около 100 тыс. Км. Если учесть тот факт, что в среднем автомобилист проезжает около 30 тысяч километров в год, то по временному периоду помпа прослужит около трех лет. После этого необходимо произвести замену бензонасоса ВАЗ 2110.

Симптомы

Есть несколько признаков неисправности топливного насоса. Звук, с которым он работает, можно услышать при включении зажигания. В это время бензин впрыскивается в топливную рампу для достижения необходимого минимального значения давления.Если вдруг звук начинает меняться, скорее всего, поломка помпы. Посторонний шум также может указывать на неисправность. Если машина движется рывками, двигатель плохо развивается. Или с трудом может двигаться на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. В этом случае двигатель внутреннего сгорания может внезапно остановиться, ведь бензонасос ВАЗ 2110 не работает. Инжектор работает только в том случае, если на рампе поддерживается определенное давление.И создает свой насос.

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также как диагностировать его поломки на ранних стадиях. Если вдруг начинают проявляться все вышеперечисленные симптомы, необходимо пережать обратный топливный шланг, чтобы определить, есть ли давление в системе. В этом случае необходимо выполнять это действие как можно резче. Как правило, максимальное давление в топливной рампе составляет около 7 кгс / см 2. В среднем более-менее нормальный бензонасос показывает давление на выходе около 5 кгс / см 2.В инструкции по эксплуатации автомобиля можно прочитать, что минимально допустимое значение давления составляет около 4 кгс / см2. Но это теоретически, практика показывает, что при условии, что насос развивает такое давление, он еще может служить долго. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

Проверка давления

Но не стоит забывать, что автопроизводитель написал все свои требования, исходя из экспериментов. Если топливный насос не качает топливо в систему под давлением 4 кгс / см 2, то лучший выход — установка нового элемента.Конечно, вполне возможно, что фильтр внизу бензонасоса никогда не чистили. При его замене не исключено, что уровень давления, который создает бензонасос ВАЗ 2110, значительно повысится. И автомобилю будет вполне достаточно иметь нормальную реакцию на дроссельную заслонку и динамику при движении на большой скорости. Условно провести небольшую диагностику бензонасоса можно, отсоединив газовую магистраль от аппарели. При включении питания 1,5-литровый баллон должен работать ровно за одну минуту.Такая проверка весьма условна, ее можно провести только при отсутствии под рукой манометра или компьютерных диагностических систем.

Посторонние звуки

Если вдруг во время работы бензонасоса появляется посторонний звук, необходимо его полностью удалить. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает бензин из бака в топливопровод. Как правило, посторонние звуки появляются при прямом износе двигателя или при чрезмерном загрязнении сетки, а также при установке неоригинальной.Если у вас вдруг появился такой симптом, необходимо либо произвести замену, либо отремонтировать этот механизм, так как очень велик риск, что этот агрегат просто выйдет из строя в ближайшее время.

Реле и предохранитель

Если двигатель внезапно перестает запускаться, не стоит сразу винить во всем топливный насос. Прежде всего убедитесь, что реле исправно работает. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, если он получает питание от аккумуляторной батареи.Реле, в которое входит десяток бензонасосов, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает, что пропадает контакт в самой колодке подключения реле. Поэтому достаточно просто вытащить и установить это реле по-новому. Если машина достаточно старая, то, возможно, начала выходить из строя печатная плата. В месте пайки образуются небольшие трещинки, которые мешают нормальному протеканию тока. Вследствие этого не включается реле бензонасоса ВАЗ 2110.

Вы садитесь в машину, включаете зажигание … но ничего не происходит. Автомобиль должен заводиться, но не запускается.

Часто причина такой ситуации — вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составляет труда. Тем более, что необязательно ехать на СТО. Эта работа под силу даже менее опытному автовладельцу.

Причины неисправности

Прежде чем приступить к замене, необходимо определить причины, по которым не работает бензонасос ВАЗ 2110.Их может быть несколько.

1. Возраст. Со временем по мере увеличения пробега насос изнашивается, эффективность подачи топлива ухудшается, и устройство перестает работать.
2. Обычная езда на автомобиле с пустым баком. Это создает большую нагрузку на насос, который не выдерживает и ломается.
3. Фильтр загрязнен. Иногда замена фильтра бензонасоса на ВАЗ 2110 решает проблему . Наличие в нем посторонних веществ прекращает подачу топлива, так как топливовоздушная смесь не образуется, автомобиль не заводится.
4. Внезапные и частые остановки двигателя.
5. Низкая производительность и падение мощности двигателя.
6. Заправка на сомнительных заправках, в топливе которых много грязи.

Типы топливных насосов

Некоторые старые модели автомобилей полностью лишены такого устройства, как бензонасос. Мы надеемся, что вам не придется сталкиваться с такой ситуацией, поскольку это старое и неэффективное решение.

На сегодняшний день выпускаются топливные насосы для ВАЗ 2110 двух типов — механический и электронный.

Классическим решением считается

1. Механика, которая находится вне топливного бака. Работает он довольно просто — бензонасос всасывает топливо из бака, то есть бака. Он вполне может работать при низком давлении, так как между помпой и карбюратором небольшое расстояние.
2. Electronic — это более современный тип насоса, устанавливаемый внутри самого резервуара. Это связано с повышенным уровнем шума при его работе, если сравнивать с аналогом. Его работа полностью зависит от электронной системы, которая учитывает сразу несколько факторов:
   1. Текущее расположение дроссельной заслонки;
   2. Содержание выхлопных газов;
   3. Соотношение воздуха и топлива и т. Д.

Многих интересует где же предохранитель бензонасоса в ВАЗ 2110?

Отвечаем: находится внизу консоли, если смотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, ведь локация может отличаться.

Электронасосы для подачи топлива работают под давлением, что вызывает определенный уровень шума.Из-за этого топливный насос установлен глубоко внутри бака автомобиля. Топливо участвует в охлаждении и глушении работы насоса.

Насос запускается электродвигателем. При включении зажигания бортовая система подает сигнал на насос, после чего он начинает подачу топлива.

В некоторых случаях на насос действует электрический заряд. С его помощью мотор несколько минут вращается, что задает давление внутри топливной системы.

Обратите внимание, что если через 3 секунды компьютер не предоставит насосу данные о начале работы, он автоматически выключится.Поэтому мы слышим звук от мотора насоса в течение первых нескольких секунд.

Если на ВАЗ 2110 нет давления в топливной рампе, желательно заменить топливный насос на новый. Ремонтировать нет смысла, как показывает практика. Это трудоемкий, энергоемкий процесс, который серьезно не оправдан с финансовой точки зрения.

Поэтому, если на вашем инжекторном ВАЗ 2110 не работает бензонасос, рекомендуем его заменить. Причем лучше установить электронный тип.

Замена топливного насоса

Процесс замены довольно прост. Просто следуйте инструкциям, и вы быстро закончите работу.

• Выключаем аккумулятор.
• Отверните крышку топливного бака.
• Снимите разъемы с топливного насоса.
• Ослабьте зажим, расположенный непосредственно на топливном шланге. Полностью удалять его нет смысла.
• Открутить оба шланга, по которым подается топливо.
• Снимите прокладки.Лучше сразу заменить их на новые. Это расходные, дешевые материалы.
• Топливный насос крепится на 8 болтах. Откручиваем их все, сохраняем болты.
• Снимите уплотнительное кольцо.
• Снять топливный насос с поплавком.
• Снимите резиновую прокладку.
• Заменить бензонасос на новый.
• Соберите в обратном порядке.

Вряд ли стоит пытаться чинить старый бензонасос. За качество выполненного ремонта сложно поручиться, так как одна неисправность может привести к другим.Нет смысла рисковать. К тому же новый бензонасос — далеко не самое дорогое удовольствие для ВАЗ 2110.

Делая работу своими руками, весь процесс разборки и установки насоса займет у вас около 20-30 минут.

Следуйте инструкциям, избегайте любых попыток самодеятельности. Учтите, что стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного бензонасоса. Поэтому тратить на это деньги нет смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его комплектующих невероятно доступна для отечественного потребителя. Плюс к этому конструкция машины довольно проста, что позволяет выполнять ряд ремонтов самостоятельно, не опасаясь последствий неправильного ремонта.

Обращаем ваше внимание, что если у вас нет опыта ремонта и обслуживания автомобиля, не рекомендуется начинать свою практику с такой деятельности, как замена топливного насоса. Выполняйте более простые задания и со временем изучите все прелести самостоятельного ремонта.

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода производятся электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Этот тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса.Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм.Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе.Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

1. Электродвигатель
2. Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.Помимо вышеперечисленных, в модуль этого агрегата входят датчик расхода топлива, топливозаборник

и

. А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана. Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

1. Роликовые.
2. Шестерни.
3. Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру. С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

Вот возможность — машина не заводится. К сожалению, эта проблема часто присутствует у водителей автомобиля ВАЗ 2110.
И это связано не более чем с бензонасосом. На сегодняшний день замена бензонасоса ВАЗ 2110 — самый распространенный вид ремонта.
А замену бензонасоса ваз 2110, как этот вид ремонта называют в автомастерских, можно смело проводить своими силами.

Бензонасос — самая важная деталь

Во-первых, давайте определимся, каковы функции топливного насоса, его конструкция и типы.Это поможет лучше понять философию замены, ее внутренние причины, так сказать.

Причины отказа

Часто из-за того, что человек от природы неисправен, он получает сильный стресс. Да и это не шутка.
Представьте себе ситуацию, когда водитель в спешке бежит к своей машине, пытаясь завести ее, но все напрасно. Какова причина?
Получается, что если машина «пахала» более 90 тысяч километров, поломка бензонасоса напрашивается сама собой и опытные водители это знают.Независимо от того, является ли эта деталь электрической или механической, подача топлива будет затруднена, и ее необходимо будет вовремя заменить.

Примечание. Время — не единственная причина выхода из строя бензонасоса.
Еще одна, не менее частая причина — малая мощность автомобильного двигателя. Кроме того, если машина резко перестанет работать, это также влияет на нормальную работу топливопровода.

Хотя производители обещают, что их бензонасосы якобы проработают 12 тысяч часов, что составляет около 700 тысяч миль, на практике эти данные не оправдываются.Зависит ли это от климатических условий, стиля вождения, компании и многого другого — не имеет большого значения.
Деталь выходит из строя и требует ремонта или полной замены.
Если представить причины выхода из строя ТНВД в виде списка, то это будет выглядеть так:

• частая езда на пустом баке;
• грязный
• частые резкие остановки двигателя;
• низкая производительность и мощность двигателя;
• топливо грязное.

Первые две причины самые опасные.Действительно, если взять за правило всегда ездить на баке, заполненном хотя бы наполовину, это гарантирует долгий срок службы бензонасоса.
А фильтрующую сетку этой детали просто необходимо время от времени менять, так как от загрязненного фильтра может «вылететь» не только сам бензонасос, но и двигатель автомобиля, куда будут попадать грязь, пыль и другие вредные компоненты. постоянно приходят.

Типы топливных насосов

Топливный насос предназначен для подачи топлива.Казалось бы, функция не ахти.
Но дело в том, что двигатель машины и бензобак находятся далеко друг от друга, что уже является проблемой.

Примечание. На некоторых старых моделях бензонасоса нет вообще, а роль поставщика топлива играет обычный шланг. Но это очень неудобно, пахнет старостью и скованностью.

Сегодня, благодаря гению инженеров и конструкторов, придумавших эти детали, известны два типа бензонасосов: механические и электронные.Один из них устанавливается на автомобили с инжектором, другой — на автомобили с обычным двигателем.
Механический бензонасос — это классика. Деталь устанавливается вне топливного бака, тогда как электрическая версия всегда находится внутри бака (частично это связано с тем, что этот тип бензонасоса очень шумный).
Один из этих типов бензонасоса работает при низком давлении, но на больших объемах топлива (механический), а другой наоборот (электронный).
Принцип работы механической версии довольно прост: деталь засасывает топливо из бака.А механический бензонасос способен работать при низком давлении, так как расстояние между карбюратором и им небольшое.

Примечание. На ваз 2110 может быть установлен как бензонасос первого типа, так и второй.

Что касается электрического бензонасоса, то он всегда функционирует под строгим контролем всей электронной системы автомобиля, которая одновременно учитывает несколько факторов:

• положение дроссельной заслонки;
• выхлопных газов;
• соотношение воздух-топливо и т. Д.

Как было сказано выше, электрический топливный насос всегда работает под давлением, поэтому шума не избежать. Именно с целью приглушения звука он установлен глубоко в баке автомобиля, а само топливо действует как охладитель и глушитель.
Газовый насос запускается электродвигателем. В то же время при включении зажигания он подает сигнал на насос, который начинает подачу топлива.
В некоторых случаях на бензонасос подается электрический заряд, который заставляет двигатель вращаться в течение нескольких минут, что устанавливает давление в топливной системе.

Примечание. Интересно, что если через три секунды компьютер не выдаст бензонасосу информацию о начале работы, он автоматически выключится.
Именно из-за этого работу мотора помпы слышно только в первые секунды работы. После этого топливо попадает в бензонасос по трубке, а выходит через специальный односторонний клапан.

Замена бензонасоса, особенно на старых модификациях ВАЗ 2110, не составит труда.Он расположен в верхней части двигателя, и к нему довольно легко добраться.
Рука с отверткой и гаечным ключом нужного размера.

Примечание. Если топливный насос механический, то во всех отечественных моделях, в том числе и ВАЗ 2110, он может быть разборным, что позволяет проводить его ремонт, а не замену.

Замена бензонасоса ваз 2110 (электронная)

Начинаем процесс замены электробензонасоса:

• отсоединить аккумулятор;
• откручиваем крышку бензонасоса;
• снимаем разъем с бензонасоса;

• ослабляем хомут, находящийся на топливном шланге;
• открутить оба шланга подачи топлива;
• демонтировать прокладки;
• топливный насос держится на восьми болтах, которые откручиваем;
• снимите уплотнительное кольцо;
Газовый насос
• выходит с поплавком.

Это еще не конец процесса замены. Также необходимо снять резиновое уплотнение, а затем установить новый бензонасос, если старый не подлежал ремонту.
Вся процедура замены бензонасоса своими руками длится всего двадцать минут. При необходимости вы можете посмотреть соответствующие видео или фото материалы.
Главное, следовать пошаговой инструкции и ничего не придумывать. Как известно, стоимость ремонта или аналогичной замены детали в автосервисе высока, а потому научиться делать это самому выгодно.

Карбюратор в новой десятке заменен на инжекторный. Это повысило характеристики автомобиля, двигатель работает более плавно, стабильно. Но, вместе с тем, здесь есть слабое звено — электробензонасос ВАЗ 2110, который создает необходимое давление на топливные форсунки, подавая бензин строго дозированным способом.

Электрический топливный насос ВАЗ 2110

Хотя современные автомобили АвтоВАЗа оснащены довольно качественными бензонасосами Bosch, но они могут выйти из строя по нашей недосмотру, низкому уровню топлива, попаданию воды в бак и другим причинам.

Неисправности

Самым первым верным признаком того, что у инжектора ВАЗ неисправен бензонасос, является такой симптом: мотор «дергается» при работе, особенно на средних и высоких оборотах. Это свидетельствует о недостаточном давлении топлива.

Но это как раз то, за что отвечает бензонасос. Но иногда причину следует искать в форсунках, а также в РДТ.

Регулятор давления топлива ВАЗ 2110

Еще одним признаком является неисправность или даже прекращение подачи топлива, из-за которой двигатель глохнет.

Проверка здоровья:

1. Сначала проверьте клапан RTT, это делается с помощью жидкостного манометра. После остановки двигателя наблюдаем обратный отлив бензина в бензобак. При исправном клапане давление бензина падает медленно, и — чем медленнее, тем эффективнее работает клапан;
2. После этого следует проверка топливной рампы с использованием того же манометра. На инжекторе ВАЗ 2110 давление в рампе должно быть около 4 атмосфер, с отклонением не более 0.4;
3. Далее обратим внимание на топливные фильтры. Если они чистые, исправные, то стрелка манометра трясется только при работающем насосе. Отклонение 0,3 атм. или больше указывает на то, что фильтр необходимо заменить, поскольку он, скорее всего, забит;

Если вы обнаружили отклонения в работе этих компонентов системы подачи топлива, то нужно срочно проверить сам бензонасос Bosch на работоспособность. Делается это так:

• В первую очередь слушаем, как работает бензонасос, который находится прямо на топливном баке.Заводим машину, слушаем. Неровная работа сразу скажет, что не дает желаемой производительности, вполне возможно, что нужна новая установка;
• Есть способ проверить бензонасос Бош без манометра. Газопровод необходимо отсоединить, а шланг вставить в банку. За одну минуту работающий насос должен перекачать полтора литра бензина. Если производительность меньше — неисправен;
• Проверка манометром показывает, что шланг возврата газа пережат (например, плоскогубцами, медицинским зажимом и т. Д.)). В этом случае давление должно быть не менее 4 атм. Учтите, что чем изношен насос, тем ниже его давление;
• Другой вариант: довести обороты двигателя до 3000. Давление не должно падать, если работает топливный насос.

При неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и придется ждать эвакуатора.

Выбор модели

Лучше всего на форсунку ВАЗ 2110 установить бензонасос импортного производства, способный выдавать производительность до 7 атм.Он не только прослужит намного дольше сам по себе, но также обеспечит лучшую и более длительную работу инжектора, а также улучшит качество смеси на выходе из форсунки.

Следует знать, что бензонасосы Bosch обычно различаются только длиной, расположением разъемов для клемм, а иногда и диаметром корпуса. Поэтому желательно либо отправиться в магазин со старым устройством, либо сделать небольшую доработку дома.

Бензонасос Bosch

Чтобы не покупать подделку, учтите, что любой бензонасос Bosch упаковывается в очень прочную тару.В мешке находится очищенный бензин, в который погружается устройство.
