Предохранитель бензонасоса ваз 2109 инжектор где находится

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.

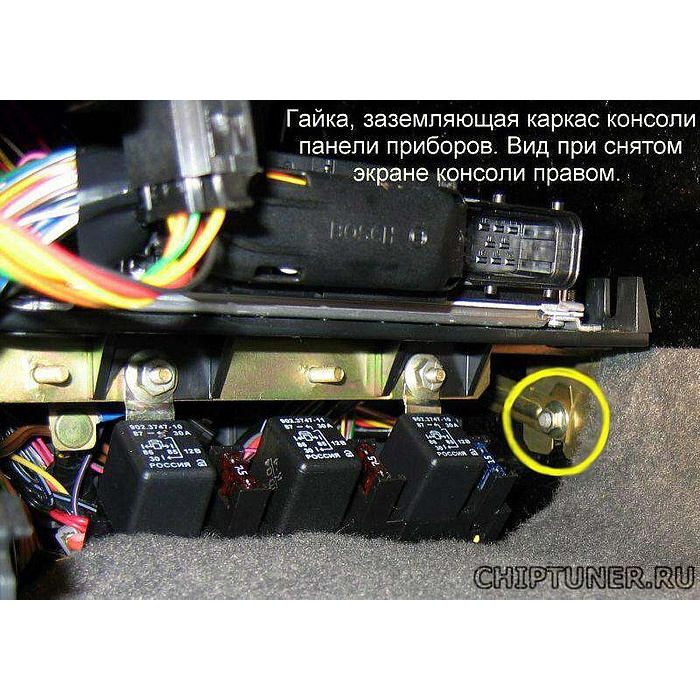

Реле ЭСУД ВАЗ 2108, 2109, 21099

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

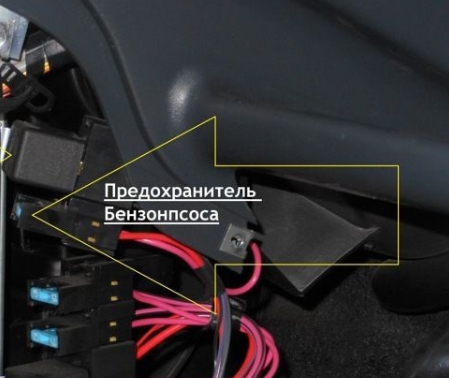

— Предохранитель (15А) топливного насоса (4).

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

под полкой которая под бардачком, там 3 предохранителя и реле

Вы первый кто сказал правильно. А остальные то, так на угад.

под полкой которая под бардачком, там 3 предохранителя и реле

Вы первый кто сказал правильно. А остальные то, так на угад.

под полкой которая под бардачком, там 3 предохранителя и реле

Вы первый кто сказал правильно. А остальные то, так на угад.

Есть варианты с высокой торпедой и европанелью. Дык каждый пишет о своем.

Всё это самоделка. А мы обычно говорим о стандарте.

Есть варианты с высокой торпедой и европанелью. Дык каждый пишет о своем.

Всё это самоделка. А мы обычно говорим о стандарте.

«Стандарт» менялся заводом-изготовителем — низкая панель, высокая панель, европанель — никаких самоделок, родной автопром радовал

Девятки с евро панелью на конвеере не выпускались. Их делали после выхода с конвеера. А проводка вся оставлась старая и не совсем подходила на европанель.

«Стандарт» менялся заводом-изготовителем — низкая панель, высокая панель, европанель — никаких самоделок, родной автопром радовал

Девятки с евро панелью на конвеере не выпускались. Их делали после выхода с конвеера. А проводка вся оставлась старая и не совсем подходила на европанель.

Согласен. Имел ввиду лишь то, что конечному потребителю они такими доставались от дилера с заводской гарантией

А вот с этим я полностью согласен. Клиенту нету разницы, кто его делал.

под полкой которая под бардачком, там 3 предохранителя и реле

Вы первый кто сказал правильно. А остальные то, так на угад.

Реле топливного насоса — не работает топливный насос ВАЗ, что делать?

Наши читатели часто обращаются к нам с проблемами, которые возникают у них при обслуживании и эксплуатации транспортных средств. В последнее время стало поступать очень много вопросов типа «…не работает топливный насос ВАЗ 2109 инжектор. Что делать?». Постараемся внимательно разобрать эту неисправность и найти способы ее устранения.
В случае, когда стартер автомобиля «крутит» нормально, но двигатель не запускается, необходимо проверить, включается ли топливный насос. На машинах российского производства работу этого устройства можно услышать прямо из салона – по звуку, который доносится из-под заднего сиденья. Если, при включении зажигания, вы не услышали характерного «жужжания» со стороны багажника авто, то вам потребуется провести проверку целостности предохранителей, работу реле системы управления двигателем (главного) и реле топливного насоса.

Проверка предохранителей

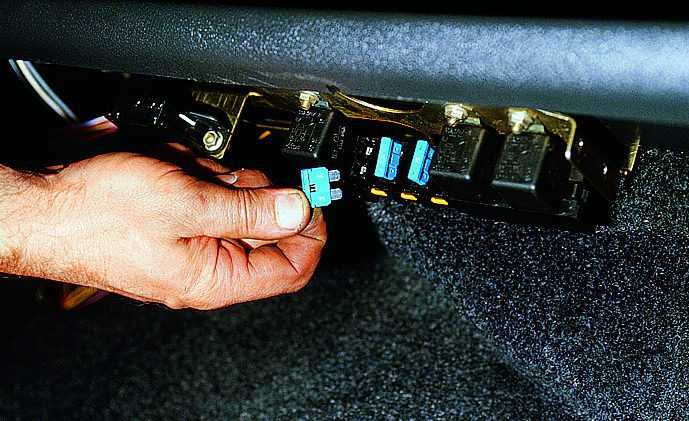

На автомобилях ВАЗ моделей 2107, 08 и 09 предохранители и реле расположены на полочке под бардачком. В «десятом» семействе их придется искать со стороны пассажирского сиденья, под боковой крышкой в консоли печки. Другой отечественный производитель – ГАЗ – прячет предохранители под капотом авто, располагая их на пассажирской стороне передней стенки салона. Убедившись, что целостность этих деталей в порядке, переходим к следующему этапу ремонтных работ.

Проверка реле

Если главное реле не работает, нам потребуется провести проверку цепи его включения. Если же оно включается, а вот реле насоса нет, то придется проверить наличие питания на выводах №86 и 85. Чтобы определить, почему не работает топливный насос ВАЗ 2110, 2109 и т. д., нам будет необходим один нехитрый прибор – контрольная лампочка, которую можно изготовить самостоятельно. При использовании лампы нужно помнить, что потребляемый ею ток не должен быть выше 0,25А. Подсоединим одну клемму устройства к «минусу» контроллера, а другой поочередно поднесем к разъемам. Возможные результаты нашего «исследования»:
1. Лампочка не загорается. Это означает, что электрическое питание не поступает в топливное реле. Причиной неисправности может являться обрыв на участке электроцепи или перегоревший предохранитель.
2. При тестировании одного из разъемов лампа загорается ярко, а другого – мерцает тусклым светом. Вытащите реле из колодницы, а контакты 85–86 соедините клеммами контрольной лампы. Включите зажигание. Если лампочка загорится, но через 30 сек. потухнет, то это будет означать слабый контакт между колодницей и реле. Если же лампа вообще не загорается, значит в цепи контроллер – топливное реле есть обрыв или неисправен контроллер.
Бывает и другая проблема – реле топливного насоса ВАЗ 2110 включается, а вот сам он не работает. Как быть в этой ситуации?
Протестируйте вывод № 87 реле топливного насоса. Если при касании клеммы лампа загорается – продолжаем тест, удалив контакты № 30 и 87 из колодки и соединив их между собой с помощью перемычки. Этим самым мы убедимся, что агрегат исправен, а причина поломки заключается в реле. Лампочка не загорелась? Значит, нам потребуется замена предохранителя или восстановление целостности проводки в цепи.
Но что же предпринять, если насос не запустился? Не снимая перемычки с контактов №30 и 87, подключите одну из клемм контрольной лампы к «минусу», а другую – к проводу, который подсоединен к агрегату. Если не работает топливный насос ВАЗ 2110 (инжектор) погруженного типа, входящий в топливный модуль – отсоединим разъем и прикоснемся клеммой лампы напрямую к каждому толстому проводу. Если лампа не загорится при касании одного из проводов, это будет означать, что в цепи реле – насос или модуль, присутствует обрыв, который необходимо ликвидировать.
Устройства выносного типа тестируем таким образом: приставляем клемму контрольной лампы или к толстым проводам, или к самому разъему. Если она загорится – снимите вторую клемму с «массы» и присоедините ко второму разъему насоса. Лампа не горит – плохой контакт между «минусом» («массой» корпуса авто) и самим насосом или обрыв цепи.
Надеемся, что эта статья сможет существенно помочь в решении вашей проблемы, ведь ее информативность была проверена на одном из наших знакомых. Молодой человек даже не знал, где находится реле бензонасоса ВАЗ 2107 (инжектор), хотя владел этой машиной более трех лет. Прочитав обзор, он самостоятельно разобрался в вопросе, правда, ни один из способов тестирования, предложенных нами, не помог ему выявить причину неисправности. Это могло означать только одно – насос не работает потому, что вышел из строя его электродвигатель, а в таком случае деталь требуется заменить.
