Блок предохранителей ВАЗ 2114 — схема, расположение, подключение : В Ладе

Дорогие друзья, я уверен что практически все владельцы Самар с завидной периодичностью сталкиваются с проблемами в электрике своего автомобиля, и есть у меня подозрение, подкрепленное собственным опытом, что большая часть этих проблем прячется непосредственно в блоке предохранителей вашей ВАЗ-2115 и всего остального семейства. Этих блоков существует несколько видов, их производили разные заводы и они имеют разную маркировку, но в большинстве своем они идентичны, и сегодня мы рассмотрим их схемы, основные проблемы, и методы их решения.

Начнем с основного, думаю все знают где искать этот черный ящик пандоры под названием блок предохранителей – он расположен с левой стороны по ходу движения (водительской) под капотом ближе к лобовому стеклу. Кстати именно это его месторасположение сыграло злую шутку с большинством автовладельцев Самар – блок постоянно подвержен воздействию воды и периодически ввиду собственной не герметичности, забитых сливных дренажей и прочего выходит из строя, прогнивают как дорожки, так и другие его элементы, но это мы уже углубились, давайте начнем с малого – рассмотрим сам блок предохранителей ВАЗ 2114.

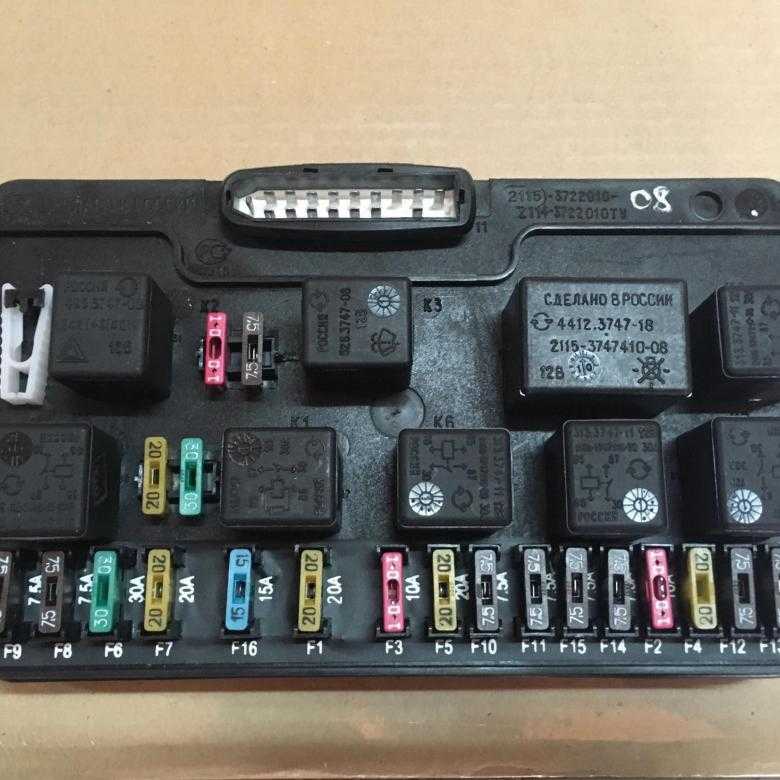

Блок предохранителей ВАЗ 2114, 2115 и 2113 – устройство и внешний вид

Собственно ничего необычного – типовое расположение предохранителей и реле, давайте их схематично пронумеруем:

Теперь все стало несколько понятнее, однако предстоит еще узнать какой предохранитель за что отвечает, это мы вам распишем без проблем – итак какие цепи защищают предохранители в ВАЗ-2114 и каков их номинал?

F1 (20A) Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

F2 (10A) Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

F3 (10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

F4 (20A) Прикуриватель. Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

F5 (20A) Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

F6 (30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

F7 (20A) Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

F8 (7.5A) Правая противотуманная фара

F9 (7.5A) Левая противотуманная фара.Реле включения противотуманных фар(контакты)

F10 (7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза

F11 (7.5A) Лампы габаритных огней по правому борту

F12 (7.5A) Правая фара(ближний свет)

F13 (7.5A) Левая фара(ближний свет)

F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар

F15 (7.5A) Правая фара(дальний свет)

F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).

Теперь рассмотрим функционал реле в блоке предохранителей ВАЗ 2115

К1 Реле включения электровентилятора

К2 Реле-прерыватель указателей поворота и аварийной сигнализации

К3 Реле стеклоочистителя

К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней

К5 Реле включения стеклоподъёмников

К6 Реле включения звукового сигнала

К7 Реле включения обогрева заднего стекла

К8 Реле включения дальнего света фар

К9 реле включения ближнего света фар

Для того, что бы прозвонить те или иные цепи, нужно всегда иметь под рукой электрическую схему блока предохранителей.

Схема соединений внутри блока предохранителей ВАЗ-2114 и 2115 (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока 2114 – 2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей 2114 – 2115 со стороны салона

Предохранители ВАЗ 2114 2113 2115 и реле с описанием назначения и схемами блоков

Лада Самара, это общее обозначение семейства автомобилей ВАЗ 2113 2114 2115. Они выпускались с кузовом седан, а так же 3-х и 5-ти дверный хэтчбек, преимущественно с 8 и 16 клапанными бензиновыми двигателями. Годы производства 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения и фотографиями исполнения. Отметим предохранитель прикуривателя.

Исполнение блоков и назначение предохранителей в Вашем ВАЗ 2114 2115 2113 может отличать от представленного и зависит от года выпуска и уровня оснащения.

Содержание

  • 1 Основной блок
    • 1.1 Вариант 1
    • 1.2 Вариант 2
  • 2 Дополнительный блок

Основной блок

Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.

С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!

Вариант 1

Схема: 2114/ 2115 – 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68

Описание предохранителей

F110А Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F210А Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F37,5А Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп – сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F420А Управление подогревом заднего стекла. Патрон подключения переносной лампы
F520А Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F630А Управление и реле включение электрическими стекло подъёмниками
F730А Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F87,5А Включение правой противотуманной фары
F97,5А Включение левой противотуманной фары
F107,5А Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F117,5А Габаритный свет кузова правого борта
F127,5А Передняя правая фара ближнего света
F137,5А Передняя левая фара ближнего света
F147,5А Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F157,5А Передняя правая лампа дальнего света.
F1615А Поворотники кузова, реле – прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17 – F20Запасные

За работу прикуривателя отвечает предохранитель номер 7 на 30А.

Назначение реле

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп – сигнала и габаритных огней
  • K5 — Реле стекло подъёмников
  • K6 — Реле звукового сигнала
  • K7 — Реле обогрева заднего стекла
  • K8 — Реле дальнего света фар
  • K9 — Реле включения ближнего света фар

Вариант 2

Схема: 2114/ 2115 – 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18

Обозначение предохранителей

F97,5А Правая противотуманная фара.
F87,5А Левая противотуманная фара.
F110А Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар.
F730А Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика.

F1615А Указатели поворота и реле – прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.
F310А Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
F630А Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников.
F107,5А Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя.
F520А Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения.
F107,5А Левая фара (габаритный свет).  Левый задний фонарь (габаритный свет).
F117,5А Правая фара (габаритный свет). Правый задний фонарь (габаритный свет).
F210А Указатели поворота и реле – прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F420А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель.
F157,5А Правая фара (дальний свет).
F147,5А Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F137,5А Левая фара (ближний свет).
F127,5А Правая фара (ближний свет).

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

  • K1 – реле включения очистителей фар
  • K2 – реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 – реле стеклоочистителя ветрового окна
  • K4 – реле контроля исправности ламп
  • K5 – реле включения стеклоподъемников
  • K6 – реле включения звуковых сигналов
  • K7 – реле включения электрообогрева заднего стекла
  • K8 – реле включения дальнего света фар
  • K9 – реле включения ближнего света фар

Дополнительный блок

Он находится справа внизу в центральной консоли, за защитной крышкой.

Фото – схема

Расшифровка схемы

  1. Главное реле (блок управления двигателем)
  2. Вентилятор системы охлаждения
  3. Топливный насос
  • F1 – 15A Главное реле (блок управления двигателем, модуль зажигания)
  • F2 – 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
  • F3 – 15A Топливный насос, реле топливного насоса (контакты), форсунки

Отдельные предохранители и реле могут находится вне основных блоков.

  • Задний противотуманный свет (8А) – расположен в жгуте проводов
  • Обогрев сидений (16А) – расположен в жгуте проводов
  • Центральный замок (16А) – расположен в жгуте проводов
  • Реле переднего противотуманного света (2105-3747210-58) – установлено в моторном отсеке на левом брызговике рядом с АКБ
  • Реле зажигания – установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

Схема и расположение блока предохранителей ВАЗ-2114 ВАЗ-2115 и ВАЗ-2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1Реле включения электровентилятора
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4
Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъёмников
К6Реле включения звукового сигнала
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителяЗащищаемые цепи
F1(20A)Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A)Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)Правая противотуманная фара
F9(7.5A)Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)Лампы габаритных огней по правому борту
F12(7.
5A)
Правая фара (ближний свет)
F13(7.5A)Левая фара (ближний свет)
F14(7.5A)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)Правая фара (дальний свет).
F16(15A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов



Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Блок предохранителей ваз 2114 🛠 Беплатная консультация🛠

24.06.2022 Николай Кожевников Комментариев нет

Перегорел предохранитель? Нужно искать блок предохранителей ваз 2114.Мы расскажем где он находится на ВАЗ 2114.

На данной странице представлена схема предохранителей ваз 2114. По ней вы без проблем сможете определить какой именно перегорел предохранитель ваз 2114. Местонахождение предохранителей на ваз 2114 смотрите здесь.

Первый блок находится под капотом у лобового стекла.

блок предохранителей реле инжектор ваз 2114

Реле ваз 2114-2113-2115

  • K1-реле включения очистителей фар
  • K2-реле-прерыватель указателей поворота и аварийной сигнализации
  • K3-реле стеклоочистителя ветрового окна
  • K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников
  • K6 — реле включения звуковых сигналов
  • K7-реле включения электрообогрева заднего стекла
  • K8-реле включения дальнего света фар
  • K9-реле включения ближнего света фар
  • F1-F16 — плавкие предохранители

Если у вас есть конкретные вопросы, задайте их нам в нашем Телеграм канале!

Предохранители 2114-2113-2115

Расшифровка
F9 (7,5 A)Правая противотуманная фара
F8 (7,5 A)Левая противотуманная фара
F1 (10 A)Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
F7 (30 A)Очистители фар (в рабочем режиме).Реле включения очистителей фар (обмотка).Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол.Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапаны включения омыва ветрового и заднего стекол.Реле (обмотка) включения электровентилятора системы охлаждения двигателя.Реле (обмотка) включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.Задние фонари (лампы света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.Лампа светового табло «STOP».Указатель температуры охлаждающей жидкости.Указатель уровня топлива с контрольной лампой резерва. Вольтметр
F3 (10 A)Задние фонари (лампы стоп-сигнала). Плафон освещения салона
F6 (30 A)Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).Звуковой сигнал и реле его включения
F10 (7,5 A)Левая фара (габаритный свет).Левый задний фонарь (габаритный свет)
F11 (7.5 A) Правая фара (габаритный сеет).Правый задний фонарь (габаритный свет)
F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F4 (20 A)Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
F15 (7,5 A)Правая фара (дальний свет)
F14 (7.5)Левая фара (дальний свет).Контрольная лампа включения дальнего света фар
F13 (7,5 A)Левая фара (ближний свет)
F12 (7,5 A)Правая фара (ближний свет)

У вас может стоять блок предохранителей ваз 2114 другого типа. Схема представлена ниже.

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар
  • F1 — F16 — Плавкие предохранители
  • F1 — F20 — Запасные предохранители
№ предохранителяНа что влияет
F1 (10 А)Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света
F2 (10 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3 (7,5 А)Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 (20 А)Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 (20 А)Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6 (30 А)Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7 (30 А)Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115.  Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8 (7,5 А)Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9 (7,5 А)Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10 (7,5 А)Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 (7,5 А)Лампы габаритного света по правому борту
F12 (7,5 А)Правая фара (ближний сеет)
F13 (7,5 А)Левая фара (ближний свет)
F14 (7,5 А)Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15 (7,5 А)Правая фара (дальний свет)
F16 (15 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя)

Если такой блок у вас по каким-то причинам вышел из строя, его можно купить тут.

Есть еще один монтажный Блок предохранителей ваз 2114 в салоне авто.

предохранители в салоне ваз 2114
Реле бензонасоса ваз 2114

1 — реле бензанасоса

2 — главное реле

3 — реле вентилятора

f1 — предохранитель бензонасоса Ваз 2114, Ваз 2115

f2 — предохранителей цепей главного реле.

f3 — предохранитель электронного блока управления

Пару слов о самих предохранителях. Лучше всего брать сразу качественные, я в свое время очень намучился с предами с рынка. Они горят раз в два дня и не из-за замыкания, а из-з скачков напряжения. Особенно если у вас как у меня плохо работает генератор.

Вообщем я эту проблему решил, я заказал себе вот эти, качественные предохранители, заменил все свои часто сгоравшие предохранители на них и больше они у меня не горели. Так что если хотите сэкономить свое время заказывайте. Кстати с алиэкспреса заказывать я больше не советую, их там за эту цену много, но идут они долго и горят так же как и с рынка.

Метки Где блок предохранителей ваз 2114, Описание блока предохранителей ваз 2114, предохранители ваз 2114, Предохранитель датчика охлаждения жидкости ВАЗ 2114, Предохранитель датчика уровня топлива ВАЗ 2114, предохрантели ваз 2114, Распиновка блока предохранителей ваз 2114. Картинка и описание, Схема блока предохранителей ваз 2114 инжектор 8

  • Ремонт

Предохранители и реле ВАЗ 2114, 2115, 2113: расшифровка, расположение

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и  прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Содержание

  1. Расшифровка предохранителей и реле инжекторных моделей
  2. Расшифровка предохранителей и реле блока 2114-3722010-18
  3. Расшифровка дополнительного блока предохранителей и реле
  4. Реле стартера, зажигания, задних противотуманных фонарей
  5. Реле передних противотуманных фар

Расшифровка предохранителей и реле инжекторных моделей

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством.

Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

Расположение блока

Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

Схема предохранителей и реле инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

Ток, АРасшифровка предохранителей
F110Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F210Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F37,5Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп-сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F420Управление подогревом заднего стекла. Патрон подключения переносной лампы
F520Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F630Управление и реле включение электрическими стеклоподъёмниками
F730Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F8 7,5Включение правой противотуманной фары
F97,5Включение левой противотуманной фары
F107,5Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F11

7,5

Габаритный свет кузова правого борта
F127,5Передняя правая фара ближнего света
F137,5Передняя левая фара ближнего света
F147,5Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F157,5Передняя правая лампа дальнего света.
F16
15
Поворотники кузова, реле-прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17-F20Запасные
Реле цепи
К1Очистителей фар
К2Поворотников и аварийной сигнализации
К3Очистителя лобового стекла
К4Контроля исправности ламп стоп-сигнала и габаритных ламп
К5Стеклоподъёмников
К6Звукового сигнала
К7Обогрева заднего стекла
К8Дальнего света фар
К9Ближнего света фар

Современные предохранители отличаются по цвету в зависимости от количества ампер.

  • 5А – коричневый
  • 10А – красный
  • 15А – синий
  • 20А – желтый
  • 30А – зеленый

Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

Схема предохранителей и реле блока старого образца

Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

Ток, АРасшифровка предохранителей
F97,5Правая задняя противотуманка
F87,5Левая задняя противотуманка
F110Передние очистители фар в момент включения, контакты очистителей, клапан включения омывателя фар, контакты реле включения очистителей фар
F730Передние очистители фар в момент работы, обмотка реле включения очистителей, предохранитель печки салона, омыватель лобового стекла, редуктор и контролер времени очистителя заднего стекла, клапаны включения переднего и заднего омывателя, реле (обмотка) включения системы охлаждения ДВС, реле включения обогрева заднего стекла, освещение перчаточного ящика, лампа контроля обогрева заднего стекла
F1615Указатели поворотников и включение аварийной сигнализации в режиме поворота, лампа контроля указателей, фонари заднего хода, редуктор и реле включение омыватели лобового стекла, обмотка генератора (при запуске), лампы контроля – тормозной жидкости, давления масла, заслонка карбюратора, ручного тормоза. Лампа табло «СТОП», вольтметр и указатель температуры охлаждающей жидкости
F310Освещение салона и задний стоп сигнал
F630Электрические стеклоподъемники, реле включения-отключения стеклоподъемников
F107,5Подсвета номерного знака, лампа подкапотного пространства, контрольная лампа на приборной панели (наружное освещение), подсвета приборной панели, лампа подсветки прикуривателя, подсветка отопительных рычагов
F520Реле включения вентилятора охлаждающей системы (электродвигатель), звуковой сигнал.
F107,5Левая передняя фара габаритов

Левая задняя фара габаритов

F117,5Правая передняя фара габаритов

Права задняя фара габаритов

F210Лампа контроля аварийной сигнализации, поворотники и реле отключения аварийной сигнализации.
F420Задний обогрев стекла, включение обогрева, переносная розетка, прикуриватель в салоне
F157,5Передний правый дальний свет
F147,5Передний левый дальний свет

Контролер включения света

F137,5Левый ближний свет
F127,5Правый ближний свет
Реле цепи
К1Омывателей фар
К2Аварийной сигнализации и поворотников
К3Стеклоочистителей лобового стекла
К4Контроля исправности ламп
К5Стеклоподъемников
К6Звукового сигнала
К7Обогрева заднего стекла
К8Дальнего света фар
К9Ближнего света фар

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113Дополнительный блок в салонеСхема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

Ток, АНазначение (Предохранители)
115Главное распределительное реле
215Питание контроллера
315Насос топливной системы
Назначение (Реле)
К4Топливный насос
К5Вентилятор системы охлаждения
К6Главное реле управления системами

Есть еще варианты и других расшифровок.

Расшифровка дополнительного блока предохранителей и реле

Реле:

1 — бензонасоса;

2 — главное;

3 — вентилятора.

Предохранитель:

f1 — бензонасоса;

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.



Блок предохранителей ВАЗ 2114: Схема, Описание, Распиновка

Содержание

  • 1 Термины
  • 2 Расположение предохранителей в ВАЗ 2114
    • 2.1 Основной блок предохранителей
    • 2.2 Дополнительный блок предохранителей
  • 3 Монтажный блок предохранителей 2114-3722010-60
    • 3.1 Реле блока 2114-3722010-60
    • 3.2 Предохранители блока 2114-3722010-60
  • 4 Монтажный блок предохранителей 2114-3722010-18
    • 4. 1 Реле блока 2114-3722010-18
    • 4.2 Предохранители блока 2114-3722010-18
  • 5 Дополнительный монтажный блок
    • 5.1 Реле дополнительного блока ВАЗ 2114
    • 5.2 Предохранители дополнительного блока ВАЗ 2114
  • 6 Различие предохранителей по цвету

Термины

Предохранитель – это коммутационный аппарат предназначенный для защиты электрической цепи от перегрева.

При протекании тока через предохранитель выше допустимых значений его плавкая вставка перегорает, тем самым разрывая электрическую цепь.

Номинальный ток – это ток при котором предохранитель способен работать без нагрузки.

Плавкая вставка – это часть предохранителя которая перегорает вследствие воздействия на нее большего тока.

Реле – реле это коммутационный аппарат предназначенный для разгрузки контактов на кнопке. Принцип работы данного аппарата основан на законе электромагнитной индукции.

У реле имеется несколько параметров подбора. Это, ток при котором контакты не будут плавиться и греться он называется номинальный ток реле, а также количество контактов.

Расположение предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 существует два блока предохранителей основной и дополнительный, каждый из них расположен в различных местах.

Основной блок предохранителей

В автомобиле ВАЗ 2114 основной монтажный блок предохранителей находится в подкапотном пространстве, закрытый пластиковым кожухом. Чтобы получить доступ к блоку необходимо демонтировать крышку отогнув фиксирующие застежки.

Блок представляет собой совокупность различных реле и предохранителей которые отвечают за конкретное выполнение функций на автомобиле.

Дополнительный блок предохранителей

Дополнительный блок располагается под панелью автомобиля в центральной его части. Более легкий и быстрый доступ к данному блоку можно получить со стороны пассажира, где расположился воздуховод обдува ног.

Также следует отметить, что на ВАЗ 2114 устанавливалось два типа различных блоков в зависимости от года выпуска.

Ниже приведены схемы и описание предохранителей и реле для каждого из блоков.

Монтажный блок предохранителей 2114-3722010-60

Ниже приведены таблица с описанием как реле так и предохранителей.

Реле блока 2114-3722010-60

Номер реле Описание назначение реле
К1 Реле очистителя фар
К2 Реле сигнала поворотов, аварийная сигнализация
К3 Реле омывателя лобового стекла и дворников
К4 Реле стоп-сигналов и габаритных ламп
К5 Реле стеклоподъемников
К6 Реле клаксона
К7 Реле обогрева заднего стекла
К8 Реле дальнего света
К9 Реле ближнего света

Предохранители блока 2114-3722010-60

Предохранители F17-F20 являются запасными.

Номер предохранителя Номинальный Ток (А) Описание назначение предохранителя
F1 10 Предохранитель противотуманных фар. Включение передних и задних противотуманок
F2 10 Указатель поворота и аварийной сигнализации
F3 7,5 Освещение салона. Передний и центральный плафон. Освещение багажного отсека. Компьютер
F4 20 Обогрев заднего стекла. Розетка подключение переносного светильника
F5 20 Электродвигатель вентилятора охлаждения ДВС. Клаксон (звуковой сигнал)
F6 30 Электростеклоподъемники
F7 30 Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F8 7,5 Лампа противотуманной фары (правая)
F9 7,5 Лампа противотуманной фары (левая)
F10 7,5 Лампы габаритов с правой стороны
F11 7,5 Лампы габаритов с левой стороны
F12 7,5 Лампа ближнего света (правая фара)
F13 7,5 Лампа ближнего света (левая фара)
F14 7,5 Лампа дальнего света (правая фара)
F15 7,5 Лампа дальнего света (левая фара)
F16 15 Сигнализаторы на приборной панели, возбуждение генератора

Монтажный блок предохранителей 2114-3722010-18

Реле блока 2114-3722010-18

Номер реле Описание назначение реле
К1 Реле очистетля фар
К2 Реле сигнала поворотов, аварийная сигнализация
К3 Реле омывателя лобового стекла и двориников
К4 Реле стоп-сигналов и габаритных ламп
К5 Реле стеклоподъемников
К6 Реле клаксона
К7 Реле обогрева заднего стекла
К8 Реле дальнего света
К9 Реле ближнего света

Предохранители блока 2114-3722010-18

Номер предохранителя Номинальный Ток (А) Описание назначение предохранителя
F9 7,5 Лампа противотуманной фары (правая)
F8 7,5 Лампа противотуманной фары (левая)
F1 7,5 Очиститель фар
F7 30 Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F16 15 Указатели поворота, аварийная сигнализация, задние фонари, шкалы показаний на приборной панели.
F3 10 Стоп-сигналы, плафон освещения
F6 30 Электростеклоподъемники
F10 7,5 Подсветка панели салона. Подсветка номерного знака
F5 20 Вентилятор охлаждения двигателя. Клаксон
F10 7,5 Лампы габаритов с левой стороны
F11 7,5 Лампы габаритов с левой стороны
F2 10 Включение и отключение аварийной сигнализации
F4 20 Обогрев заднего стекла
F15 7,5 Лампа дальнего света (правая фара)
F14 7,5 Лампа дальнего света (левая фара)
F13 7,5 Лампа ближнего света (левая фара)
F12 7,5 Лампа ближнего света (правая фара)

Дополнительный монтажный блок

Дополнительный монтажный блок расположен под крышкой воздуховода ног переднего пассажира.

Реле дополнительного блока ВАЗ 2114

Номер реле Описание назначение реле
К4 Реле топливного насоса
К5 Реле вентиляторов охлаждения
К6 Главное реле

Предохранители дополнительного блока ВАЗ 2114

Номер предохранителя Номинальный ток предохранителя (А) Описание назначение предохранителя
F1 15 Цепь главного реле
F2 15 Питание ЭБУ
F3 15 Питание бензонасоса

Различие предохранителей по цвету

Существует различное количство предохранителей. Они отличаются не только по номинальному току, но и по цвету. Каждому номиналу предохранителей присущ свой цвет.

Цвет предохранителя Номинал (А)
Светло-коричневый 5
Темно-коричневый 7,5
Красный 10
Синий 15
Желтый 20
Белый 25
Зеленый 30
Оранжевый 40
Красный 50

Надеемся, наша статья была Вам полезна.

Категория: Характеристики

← Высоковольтные провода ВАЗ

Не работают стоп-сигналы ВАЗ 2114 →

Не держит ручник, как протянуть ручник ваз 2114, 2115, 2113. Как подтянуть самодельный тормоз ваз 2114, 2115, 2114. Не держит стояночный тормоз ваз 2114, 2115, 2113. Как подтянуть?

Тормоз стояночный (тормоз ручной работы) еще называют «ручным». Это постоянный тормоз, который используется при парковке на склоне, в процессе парковки автомобиля, а также используется мастерами для выполнения сложных трюков. Ручной тормоз блокирует самопроизвольное движение автомобиля. Стояночный тормоз активируется с помощью специального рычага, установленного на торпеде с коробкой передач. Ручник – достаточно важная и незаменимая вещь, но им все же пользуются далеко не все водители. Дело в том, что если поставить машину на трансмиссию, то она никуда не поедет. Однако если склон довольно крутой, то коробка уже не поможет. Вообще большинство начинающих водителей не представляют нормального движения без ручника. Об этом далее в статье.

Производитель устройства

Рычаг привода (1), рычаг кулачковой тяги (2), пружина тяги (3), кнопка рычага (4), ось переднего троса (5), болт М6х14 (6), шайба 6, пружина (7), шайба приводная (8 ) , шайба 6 стопорная (9), крышка защитная (10), уравнитель троса (11), шайба 8 (12), гайка М8 (13), гайка М8 низкая (14), ось рычага (15), шайба 10 (16 ), палец 2х20 (17), рычаг правый (18), рычаг левый (19), планка выдвинутая правая (20), планка спиральная левая (21), гайка М6 (22), шайба 6 стопорная (23), скоба троса ( 24).

Причины неисправности ручного тормоза

Поломка ручника не такое редкое явление, где натяжение троса не является исключительной проблемой. Бывает, что ручник на ВАЗ 2114, 2115, 2113 не держит и после растяжки. Разберем наиболее распространенные причины этого явления более подробно.

Ручник имеет простенькое устройство, но иногда в нем встречаются. На это есть несколько причин:

  1. Барабанная одежда.
  2. Деформация или разрыв кабеля.
  3. Износ тормозных колодок.

Также возможно механическое повреждение или износ каких-либо элементов стояночной тормозной системы. Проблема в таких случаях диагностируется на глаз или сто. Кроме того, ручник не сработает, если с рычага упадет трос. В этом случае можно использовать любой качественный герметик, способный предотвратить проскальзывание, или просто натянуть трос ручника.

Выбор рабочего места

Прогреваем машину на эстакаде или яме. При отсутствии гаража и эстакады достаточно поднять заднюю часть автомобиля на домкрате. Если домкрата нет, машину можно загнать на бордюр.

Инструменты, приспособления, расходные материалы

  1. Джек.
  2. Ключи на «13» (два).

Растяжка ручного тормоза своими руками (поэтапная работа)

  1. В первую очередь следует поставить на первую передачу рычаг переключения передач.
  2. Далее необходимо рассчитать количество нажатий ручника. Если меньше двух, ослабьте натяжение троса, больше пяти – наоборот, усилите натяжение.
  3. Затем полностью отпустите ручной тормоз.
  4. Теперь берем два ключа на 13 и лезем под машину.
  5. Для удлинения троса необходимо открутить контргайку, соответственно для его уменьшения контргайку следует подтянуть.
  6. Находим глушитель и снимаем крепления глушителя и коллектора, что существенно упростит процесс.
  7. Далее находим уравнитель троса, а также гайку и контргайку.
  8. С помощью первого ключа ослабляем стопорную гайку, а с помощью второго — удерживаем во избежание прокручивания.
  9. Отрегулируйте и систематически проверяйте курс. Приемлемое количество кликов — от двух до пяти.
  10. При получении требуемого результата необходимо поднять домкрат задней части автомобиля для вывешивания колес. Далее проверяем, не мешают ли тормозные колодки вращению.
  11. Теперь поднимите рычаг, после чего колеса должны быть натянуты.
  12. Закрутите стопорную гайку.

Некоторые умельцы умеют тянуть стояночный тормоз, не ослабляя крепления глушителя. При этом используют пресловутые самодельные ключи. В связи с тем, что растяжку проводят довольно часто, такие приспособления очень актуальны.

Советы проф.

Если вы не хотите тратить свои силы и время на освоение достаточно простой схемы устройства ручного тормоза и подтяжку ручника самостоятельно, вы можете обратиться в автосервис. Цена вопроса не менее 400 рублей в зависимости от региона страны, но акция не одноразовая. Через определенное время вам нужно будет снова отрегулировать трос ручного тормоза, для чего придется ехать в автосервис. Стоит отметить, что стоимость процедуры будет увеличиваться с каждым новым посещением.

После подвески не редко бывает, что появляется сильный треск. Возможно во время подвески был проложен трос или два троса. Убедитесь, что кабель не цепляется за крепления или что-либо еще. Болты, на которых крепится трос, можно открутить и посмотреть, в каком они состоянии. При наличии следов протирания необходимо правильно уложить кабель. Кроме того, трос может треснуть от того, что его тянут (даже при укладке тормозов укладки в нужном интервале).

Подтягивать ручник приходится достаточно часто. Это связано с конструкцией стояночного тормоза. Кроме того, регулировать стояночный тормоз придется при замене тормозных колодок, ремонте ручника, ремонте троса, а также замене заднего тормозного цилиндра.

Мои стоп-сигналы перестали работать, и я не могу найти предохранитель для.

.. Мои стоп-сигналы перестали работать, и я не могу найти предохранитель для…

Задайте вопрос, получите ответ как можно скорее!

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Брюс Б.

на 25 сентября 2016 г.

У меня перестали работать стоп-сигналы, и я не могу найти на них предохранитель. Дело НЕ в блоке предохранителей под капотом.

Пробег моей машины 234800 миль.
У моей машины механическая коробка передач.

Замена выключателя стоп-сигнала $105,34 — $195,67 Получить предложение

Или для любого другого авторемонта Получить предложение

Джей Саффорд

Автомеханик

16 лет опыта

Предохранитель стоп-сигналов находится в левой боковой панели внутри автомобиля. Это 15-амперный предохранитель, который питает выключатель стоп-сигнала на педали тормоза. Выключатель стоп-сигнала подает питание на задние стоп-сигналы.

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену


Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Как правильно отрегулировать автомобильное зеркало

В вашем автомобиле есть два-три зеркала, которые необходимо отрегулировать так, чтобы водитель мог четко видеть сзади и снизу по обеим сторонам автомобиля. Перед регулировкой зеркал (https://www.yourmechanic.com/article/why-you-should-adjust-your-mirrors-before-your-drive) необходимо сначала отрегулировать. ..

Что означает индикатор высокой температуры на приборной панели?

Двигатель вашего автомобиля во время работы выделяет много тепла. Охлаждающая жидкость циркулирует по всему двигателю, чтобы предотвратить повреждение от этого тепла. Если на приборной панели загорается индикатор высокой температуры, это означает, что компьютер обнаружил…

Дырка в бензобаке

Дырка в бензобаке никогда не бывает хорошей. Бензобак в вашем автомобиле пластиковый, поэтому его следует заменять только новым баком. Доступны некоторые ремонтные комплекты для танков, которые позволят…

Циклический шум при работе

Циклический шум часто встречается в автомобилях с низким уровнем хладагента. При низком уровне хладагента в системе кондиционирования имеется датчик давления, который отключает компрессор, чтобы не повредить его. Как только давление снова становится хорошим,…

Автомобиль работает на холостом ходу резко и дергается, загорелась лампочка «Проверить двигатель»

Довольно много элементов могут вызвать пропуски зажигания в вашем автомобиле. Обычно изношенные свечи зажигания являются наиболее распространенной причиной, поэтому их обычно заменяют в первую очередь, прежде чем диагностика сможет продолжиться. Так как ваши тоже были заменены…

Что лучше всего исправить, если эффективность системы каталитического нейтрализатора ниже порогового значения (ряд 2) эффективность-ниже-порога-bank-2-by-spencer-clayton) предназначена для катализатора со стороны водителя. Датчик после нейтрализатора может быть плохим и недостаточно чувствительным или сам катализатор может быть плохим. Катализатор (https://www.yourmechanic.com/services/catalytic-converter-replacement) следует заменить, если нейтрализатор…

Замена двойной лампы накаливания в заднем фонаре/стоп-сигнале на 08 sienna. Лампочка застряла в патроне. Плохо. Не могу вытащить. Любые идеи?

Если лампочки застряли в патронах, то скорее всего патроны перегрелись от лампочек и деформировали патрон. Вам нужно будет заменить розетки и лампочки.

Мигает индикатор двигателя и загорается индикатор масла. Разгоняется медленно, но когда вы достигаете примерно 30 миль в час, это плавно. Затем, когда вы замедляетесь, он начинает трястись.

В цилиндре, в котором слишком много масла, масло либо поступает из-за изношенных поршневых колец, либо протекает через направляющую клапана на впускном клапане, что приводит к потреблению масла двигателем. Если…

Заменил батарейный отсек 2014 ford 150, по-прежнему не горит, и я слышу щелчок? Что это может быть

Оставление ключа зажигания в любом положении (кроме «старт» конечно) никак не влияет на стартер. На соленоид стартера подается питание только в том случае, если ключ удерживается в положении запуска. Я бы сначала проверил, если…

Статьи по Теме

Что такое трансмиссионная жидкость и для чего она нужна?

Трансмиссионная жидкость используется для смазки компонентов автомобильной трансмиссии для обеспечения оптимальной работы. В автомобилях с автоматической коробкой передач…

Лучшие подержанные автомобили для покупки Если вы учитель

Если Если вы учитель, то, вероятно, прежде всего вы думаете о том, чтобы вовремя добраться до школы. Вы также, вероятно, хотели бы подержанный автомобиль, который экономит топливо и не очень дорогой, и в котором поместится ваше спортивное снаряжение…

Знакомство с индикаторами Toyota, требующими технического обслуживания

Символы автомобиля или индикаторы на приборной панели служат напоминанием об обслуживании автомобиля. Индикаторы Toyota Maintenance Required указывают, когда и какое обслуживание требуется вашему автомобилю.


Просмотрите другой контент

Смета

Города

Техническое обслуживание

Услуги


Руководство по эксплуатации Honda Jazz и другая информация

Если какие-либо электрические устройства не работают, поверните ключ зажигания в положение LOCK 0 *1 и проверьте, не перегорел ли какой-либо соответствующий предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей А

Модели с маркировкой расположения предохранителей

Расположен в задней части моторного отсека с левой стороны. Нажмите на выступы, чтобы открыть коробку. Расположение предохранителей показано на крышке коробки предохранителей. Найдите соответствующий предохранитель по номеру предохранителя и номеру крышки коробки.

* 1 : Модели с системой бесключевого доступа имеют ENGINE START/STOP Кнопка вместо замка зажигания.

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

1

Основная фара ближнего света

20 А

2

ЦКЗ*

(30 А)

3

Опасность

10 А

4

ДБВ

15 А

5

Стеклоочиститель

(30 А)

6

Стоп

10 А

7

ИГП

15 А

8

IG Катушка

15 А

9

ЕСП*

(10 А)

10

ИНЖ*

(20 А)

11

12

Главный вентилятор

30 А

13

Программное обеспечение стартера*

(30 А)

14

MG Муфта

7,5 А

15

Датчик батареи*

(7,5 А)

16

17

18

Звуковой сигнал

10 А

19

Противотуманные фары*

(15 А)

20

Цепь защищена

Ампер

21

Резервный Основной

15 А

22

Освещение салона

7,5 А

23

Вспомогательный вентилятор

(30 А)

24

25

Стартер

(7,5 А)

26

СТ МГ

(7,5 А)

27

28

29

Резервное копирование

(10 А)

30

ИГП ЛАФ

(10 А)

31

IGPS

(7,5 А)

32

Ближний свет правой фары

10 А

33

Ближний свет левой фары

10 А

Модели без маркировки расположения предохранителей

Расположен в задней части моторного отсека с левой стороны. Нажмите на вкладки, чтобы открыть коробку.

Найдите нужный предохранитель по следующему рисунку и таблице.

Бензиновые модели

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

1

Основная фара ближнего света

20 А

2

3

Опасность

10 А

4

ДБВ

15 А

5

6

Стоп

10 А

7

ИГП

15 А

8

IG Катушка

15 А

9

10

11

12

Главный вентилятор

30 А

13

14

MG Муфта

7,5 А

15

16

17

IGP2

10 А

18

Звуковой сигнал

10 А

19

Противотуманные фары*

15 А

20

Цепь защищена

Ампер

21

Резервный Основной

15 А

22

Освещение салона

7,5 А

23

Вспомогательный вентилятор

30 А

24

25

26

СТ МГ

7,5 А

27

28

29

Резервное копирование

10 А

30

ИГП ЛАФ

10 А

31

IGPS

7,5 А

32

Ближний свет правой фары

10 А

33

Ближний свет левой фары

10 А

Модели с дизельным двигателем

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

1

Основная фара ближнего света

20 А

2

3

Опасность

10 А

4

5

6

Стоп

10 А

7

ИГП

20 А

8

IGP2

15 А

9

10

11

12

Главный вентилятор

30 А

13

14

MG Муфта

7,5 А

15

16

17

18

Звуковой сигнал

10 А

19

Противотуманные фары*

(15 А)

20

Резервное копирование FI-ECU

7,5 А

Цепь защищена

Ампер

21

Резервный Основной

15 А

22

Освещение салона

7,5 А

23

Вспомогательный вентилятор

30 А

24

25

26

СТ МГ

7,5 А

27

ИГП ЛАФ

7,5 А

28

29

Резервное копирование

10 А

30

31

32

Ближний свет правой фары

10 А

33

Ближний свет левой фары

10 А

Блок предохранителей B

Бензиновые модели

Поднимите крышку клеммы  + , затем снимите ее, потянув за язычок, как показано на рисунке. Замену предохранителей в моторном отсеке должен выполнять дилер.

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

и

Основная батарея

100 А

б

РБ Основной 1

70 А

с

РБ Основной 2

80 А

д

CAP Главный

70 А

Модели с дизельным двигателем

Поднимите крышку на клемме  + , затем снимите ее, потянув за язычок, как показано на рисунке. Найдите соответствующий предохранитель по следующему изображению и таблице. Замену предохранителей в моторном отсеке должен выполнять дилер.

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

и

Основная батарея

100 А

б

РБ Основной 1

70 А

с

РБ Основной 2

80 А

д

Расти

60 А

Модели для Южной Африки

Блок предохранителей в салоне

Блок предохранителей А

Расположен за приборной панелью. Найдите соответствующий предохранитель по следующему изображению и таблице.

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

1

Дверной замок

20 А

2

3

4

Отпирание левой боковой двери

15 А

5

Отпирание правой боковой двери

15 А

6

Разблокировка двери водителя

10 А

7

Замок двери водителя

10 А

8

Электростеклоподъемник водителя

20 А

9

Электростеклоподъемник пассажира

20 А

10

Стеклоподъемник задний левый

20 А

11

Стеклоподъемник задний правый

20 А

12

Замок левой боковой двери

15 А

13

Замок правой боковой двери

15 А

14

15

Дальний свет правой фары

10 А

16

СТС

7,5 А

17

18

19

20

Цепь защищена

Ампер

21

22

Шайба

15 А

23

24

Кондиционер

7,5 А

25

26

Начальная обрезка

7,5 А

27

АБС/ВСА

7,5 А

28

СГД

10 А

29

Дальний свет левой фары

10 А

30

АКГ

10 А

31

Электростеклоподъемник

10 А

32

Топливный насос

15 А

33

34

Счетчик

7,5 А

35

Миссия

сол.

7,5 А

36

Передняя розетка ACC

20 А

37

АКК

7,5 А

38

Замок с ключом ACC

7,5 А

39

Опция

10 А

40

Задний стеклоочиститель

10 А

Цепь защищена

Ампер

41

42

Блок предохранителей B

Снимите крышку, вставив плоскую отвертку в боковой паз, как показано на рисунке. Найдите соответствующий предохранитель по следующему изображению и таблице.

Защищенная цепь и номинал предохранителя

Цепь защищена

Ампер

1

EPS

60 А

IG Главный

50 А

Блок предохранителей основной 2

50 А

Электродвигатель ABS/VSA

40 А

Основной блок предохранителей 1

30 А

Основной блок предохранителей 3

40 А

2

Цепь защищена

Ампер

3

Нагреватель

30 А

4

5

АБС/ВСА ФСР

30 А

6

7

8

9

Малый свет

10 А

10

11

Задний антизапотеватель

30 А

12

13

14

Вентилятор кондиционера SW

7,5 А

15

IG1 Главный, Стеклоочиститель

30 А

Кроме моделей для Южной Африки

Блок предохранителей в салоне

Модели с внутренней этикеткой блока предохранителей

Расположен за приборной панелью. Расположение предохранителей указано на этикетке под рулевой колонкой. Найдите соответствующий предохранитель по номеру предохранителя и номеру этикетки.

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

1

Электростеклоподъемник водителя

(20 А)

2

Фара высокая основная

(20 А)

3

АБС/VSA* FSR

(30 А)

4

Задний стеклоочиститель

(10 А)

5

Малый свет

(10 А)

6

Дверной замок

(20 А)

7

8

9

(20 А)

10

Шайба

(15 А)

11

Электрические стеклоподъемники
DR и AS Auto

(20 А)

12

НАК ОП

(20 А)

13

Центральная розетка для аксессуаров*

(20 А)

14

Задний противотуманный фонарь*

(10 А)

15

(20 А)

16 *1

IG Главный

(30 А)

16 *2

17

18

19 *1

Система бесключевого доступа*

(10 А)

19 *2

20

Цепь защищена

Ампер

21

22

АБС/ВСА МТР

(40 А)

23

Электродвигатель отопителя

(30 А)

24

Главный стеклоподъемник

(40 А)

25 *1

Зажигание

(30 А)

25 *2

Зажигание

(50 А)

26

Задний антизапотеватель

(30 А)

27

Рулевое управление с электроусилителем (EPS)

(60 А)

28

Передний стеклоочиститель (низкий)

(7,5 А)

29

30

ИГ2

(7,5 А)

*1 : Модели с системой доступа без ключа

*2 : Модели без системы бесключевого доступа

Цепь защищена

Ампер

31

Воздуходувка

(7,5 А)

32

Дальний свет левой фары

(10 А)

33

Дальний свет правой фары

(10 А)

34

Замок правой боковой двери

(15 А)

35

Замок левой боковой двери

(15 А)

36

Отпирание правой боковой двери

(15 А)

37

Отпирание левой боковой двери

(15 А)

38

АКК

(7,5 А)

39

Дополнительная розетка

(20 А)

40

Стеклоподъемник задний левый

(20 А)

Цепь защищена

Ампер

41

Стеклоподъемник задний правый

(20 А)

42

Электростеклоподъемник переднего пассажира

(20 А)

43 *1

43 *2

Аккумулятор Главный

(7,5 А)

44

45

МИСС СОЛ*

(7,5 А)

46

Счетчик

(7,5 А)

47

Задний стеклоочиститель

(10 А)

48

СГД

(10 А)

49

50 *1

50 *2

Передний стеклоочиститель

(30 А)

51

Стартер IG1*

(7,5 А)

52

Опция IG1

(10 А)

53

АБС/ВСА*

(7,5 А)

54

АКГ

(10 А)

55

Топливный насос

(15 А)

*1 : Модели с системой доступа без ключа

*2 : Модели без системы доступа без ключа

Модели без таблички на блоке предохранителей в салоне

Расположен за панелью приборов.

Найдите нужный предохранитель по следующему рисунку и таблице.

Бензиновые модели

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

1

Электростеклоподъемник водителя

(20 А)

2

Фара высокая основная

(20 А)

3

АБС ФСР

(30 А)

4

5

Малый свет

(10 А)

6

Дверной замок

(20 А)

7

8

9

10

Шайба

(15 А)

11

12

НАК ОП

(20 А)

13

14

15

16

17

18

19

20

Цепь защищена

Ампер

21

22

АБС МТР

(40 А)

23

Электродвигатель отопителя

(30 А)

24

Главный стеклоподъемник

(40 А)

25

Главный замок зажигания

(50 А)

26

Задний антизапотеватель

(30 А)

27

Рулевое управление с электроусилителем (EPS)

(60 А)

28

Передний стеклоочиститель (низкий)

(7,5 А)

29

30

ИГ2

(7,5 А)

31

Воздуходувка

(7,5 А)

32

Дальний свет левой фары

(10 А)

33

Дальний свет правой фары

(10 А)

34

Замок правой боковой двери

(15 А)

35

Замок левой боковой двери

(15 А)

36

Отпирание правой боковой двери

(15 А)

37

Отпирание левой боковой двери

(15 А)

38

АКК

(7,5 А)

39

Дополнительная розетка

(20 А)

40

Стеклоподъемник задний левый

(20 А)

Цепь защищена

Ампер

41

Стеклоподъемник задний правый

(20 А)

42

Электростеклоподъемник переднего пассажира

(20 А)

43

Аккумулятор Главный

(7,5 А)

44

45

МИСС СОЛ*

(7,5 А)

46

Счетчик

(7,5 А)

47

Задний стеклоочиститель

(10 А)

48

СГД

(10 А)

49

50

Передний стеклоочиститель

(30 А)

51

52

IG1 Опция

(10 А)

53

АБС

(7,5 А)

54

АКГ

(10 А)

55

Топливный насос

(15 А)

Модели с дизельным двигателем

Защита цепи и номинал предохранителя

Цепь защищена

Ампер

1

Электростеклоподъемник водителя

(20 А)

2

Фара высокая основная

(20 А)

3

АБС ФСР

(30 А)

4

5

Малый свет

(10 А)

6

Дверной замок

(20 А)

7

8

9

10

Шайба

(15 А)

11

12

НАК

13

14

15

16

17

18

19

20

Цепь защищена

Ампер

21

22

АБС МТР

(40 А)

23

Электродвигатель отопителя

(30 А)

24

Главный стеклоподъемник

(40 А)

25

Главный замок зажигания

(50 А)

26

Задний антизапотеватель

(30 А)

27

Электроусилитель руля (EPS)

(60 А)

28

Передний стеклоочиститель (низкий)

(7,5 А)

29

СТС

(7,5 А)

30

ИГ2

(7,5 А)

31

Воздуходувка

(7,5 А)

32

Дальний свет левой фары

(10 А)

33

Дальний свет правой фары

(10 А)

34

Замок правой боковой двери

(15 А)

35

Замок левой боковой двери

(15 А)

36

Разблокировка правой боковой двери

(15 А)

37

Отпирание левой боковой двери

(15 А)

38

АКК

(7,5 А)

39

Розетка для аксессуаров

(20 А)

40

Стеклоподъемник задний левый

(20 А)

Цепь защищена

Ампер

41

Стеклоподъемник задний правый

(20 А)

42

Электростеклоподъемник переднего пассажира

(20 А)

43

44

45

46

Счетчик

(7,5 А)

47

Задний стеклоочиститель

(10 А)

48

СГД

(10 А)

49

FI ЭБУ

(7,5 А)

50

Передний стеклоочиститель

(30 А)

51

52

Опция IG1

(10 А)

53

АБС

(7,5 А)

54

АКГ

(10 А)

55

Топливный насос

(15 А)

* Доступно не для всех моделей

  1. Поверните ключ зажигания в положение LOCK 0 *1 . Выключите фары и все аксессуары.
  2. Проверить предохранители на аккумуляторе в моторном отсеке.
    • Если предохранитель перегорел, обратитесь к дилеру для его замены.
  1. Снимите крышку блока предохранителей.
  2. Осмотрите мелкие предохранители в моторном отсеке и салоне автомобиля.
    • Если есть перегоревший предохранитель, извлеките его с помощью съемника* и замените новым.
  1. Проверьте большой предохранитель в салоне автомобиля.
    • Если предохранитель перегорел, используйте крестообразную отвертку, чтобы выкрутить винт и заменить его новым.

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
