Где находится предохранитель прикуривателя мицубиси лансер 9: Предохранители Mitsubishi Lancer 9 и реле со схемами блоков и описанием
Предохранители Mitsubishi Lancer 9 и реле со схемами блоков и описанием
МитсубисиКомментарии: 7Mitsubishi Lancer 9 го поколения производился в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. Наибольшую популярность получил седаны с бензиновыми двигателями объёмом 1,3 1,6 и 2,0 л и дизельные универсалы объёмом 1,8 л. В Японии известен под названием Lancer Cedia. В данной публикации мы покажем описание предохранителей и реле Митсубиси Лансер 9 со схемами блоков и фото-примерами исполнения. Отметим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличаться от представленного и зависит от года выпуска, уровня оснащения и региона поставки. Например Лансер Цедия отличается ещё и внешним дизайном, хотя схемы во многом совпадают.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Основной блок
- 2.2 Блок с реле
- 2.3 Главный предохранитель
- 3 Дополнительная информация
Блок в салоне
Он расположен за перчаточным ящиком в нижней части панели приборов.
Фото – пример
Схема
Описание предохранителей
1 | 10A Система зажигания |
2 | 7,5А Комбинация (панель) приборов |
3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
4 | 7,5А Система поддержания скорости |
5 | 7,5A Система кондиционирования |
6 | 7.5A Пульт управления наружными зеркалами |
7 | 20A Очистители и омыватели, Электронный блок управления освещением |
8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
9 | 15A Прикуриватель |
10 | Резерв |
11 | 7,5A Электропривод зеркал |
12 | 7,5A АБС |
13 | 10A Аудиосистема, Радио |
14 | 15A Очиститель /омыватель заднего стекла |
15 | 15A Диагностический разъем |
16 | 10A Задний противотуманный фонарь |
17 | Резерв |
18 | 10A Лампы освещения салона |
19 | 30A Электродвигатель вентилятора отопителя |
20 | 30A Обогреватель заднего стекла |
21 | 20A Электродвигатель привода люка |
22 | 10A Подогреватель сидений |
23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
24 | Резерв |
За прикуриватель отвечает предохранитель номер 9 на 15А.
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блоки под капотом
Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле
Фото пример
Зеленый отдел – электронный блок управления освещение.
Основной блок
Схема
Назначение предохранителей
1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея |
2 | 50A Электродвигатель вентилятора системы охлаждения |
3 | 60A Система ABS |
4 | 40A Цепи замка зажигания |
5 | 30A Электропривод стеклоподъемников |
6 | 15A Противотуманные фары |
7 | 15A/20A Подогреватель сидений |
8 | 10A Звуковой сигнал |
9 | 20A Система управления двигателем |
10 | 10A Электромагнитная муфта компрессора кондиционера |
11 | 15A Стоп-сигналы |
12 | 15A Обогреватель лобового стекла |
13 | 7,5А Генератор |
14 | 10A Аварийная сигнализация |
15 | 20A Электронный блок управления КПП |
16 | 10A Дальний свет правой фары |
17 | 10A Дальний свет левой фары |
18 | 10A Ближний свет правой фары |
19 | 10A Ближний свет левой фары |
20 | 7,5A Задний фонарь (правый) |
21 | 7,5A Задний фонарь (левый) |
22 | 10A Лампы освещения салона |
23 | 10A Аудиосистема |
24 | 15A Топливный насос |
25 | 15A Разъем питания дополнительного оборудования |
Обозначение реле
- Резерв
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле
Схема
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Главный предохранитель
Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.
Дополнительная информация

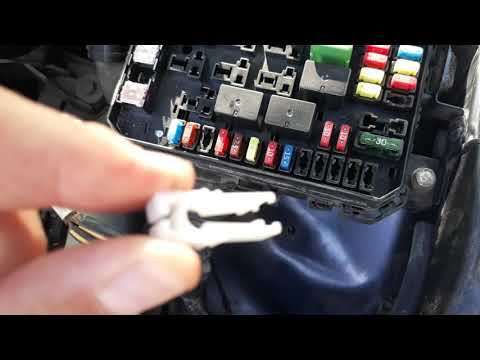

В данном видео Вы можете узнать “народный” способ как сбросить ошибки на лансер 9 за 5 секунд не снимая клемму с аккумулятора.
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Остались вопросы? Пишите их в комментарии.
Предохранители (расположение блоков, номинальные токи)
В Mitsubishi Lancer IX, как и в любом другом автомобиле, предохранители используются для защиты электрооборудования от повреждения в следствии короткого замыкания или перегрузки. Поэтому каждая электрическая цепь автомобиля должна защищаться отдельным предохранителем. Отсутствие предохранителей или установка предохранителей другим номиналом может привести к серьезным последствиям — от выхода из строя электросистемы до пожара.
Под термином предохранитель чаще всего подразумевается наиболее часто используемый и в то же время самый дешевый плавкий предохранитель, в котором происходит разрушение токопроводящего элемента в следствии превышения номинального значения тока, многие этот процесс называют «перегоранием» или «сгоранием». Подробнее о плавких предохранителях можно ознакомиться на wikipedia.org.
Если недавно установленный новый предохранитель снова перегорит через некоторое время, то лучше всего обратиться к мастеру для определения причины неисправности и ее устранения. Никогда не устанавливайте вместо перегоревшего предохранителя предохранитель, имеющий больший номинальный ток, а также какие-либо заменители (проволоку, фольгу и т.п.). Это может привести к перегреву электропроводки или к возгоранию.
Расположение блока плавких предохранителей
В Mitsubishi Lancer IX блоки предохранителей находятся в моторном отсеке (под капотом) и в салоне (в районе левой ноги водителя).
Внутрисалонный блок плавких предохранителей расположен внутри вещевого отделения, расположенного перед сиденьем водителя.
Подкапотный блок предохранителей расположен в моторном отсеке в районе левого переднего колеса.
Номинальные токи плавких предохранителей
Номинальные токи плавких предохранителей и наименования защищаемых ими электрических цепей указаны на внутренней стороне крышки вещевого отделения или на крышке подкапотного блока предохранителей (расположенного в моторном отсеке). Запасные плавкие предохранители находятся в крышке вещевого отделения, где размещен салонный блок предохранителей.

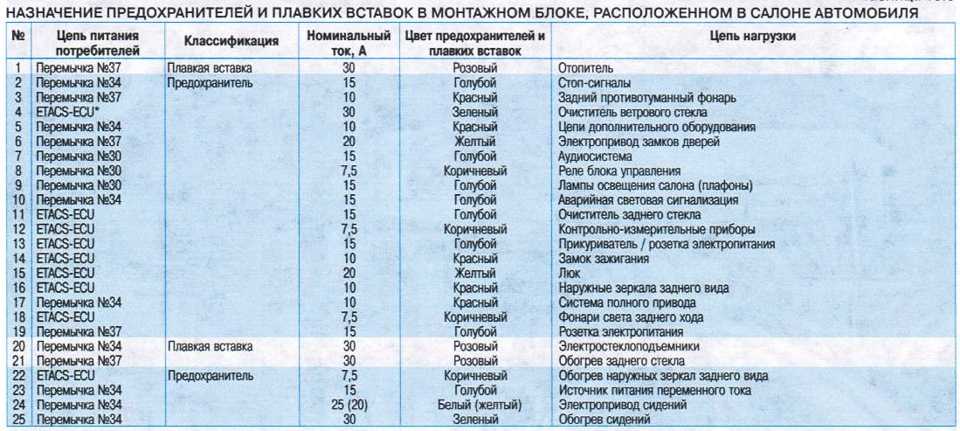

Внутрисалонный блок предохранителей
В зависимости от комплектации, некоторые предохранители могут отсутствовать в салонном блоке.
# | Обозначение | Электросистема автомобиля | Номинальный ток |
---|---|---|---|
1 | Катушка зажигания | 10 А | |
2 | Контрольно-измерительные приборы | 7.5 А | |
3 | Лампа фонаря заднего хода | 7.5 А | |
4 | Круиз-контроль | 7.5 А | |
5 | Реле | 7.5 А | |
6 | Электрообогрев наружных зеркал заднего вида | 7.5 А | |
7 | Стеклоочистители ветрового стекла | 20 А | |
8 | Блок управления двигателем | 7.5 А | |
9 | Прикуриватель | 15 А | |
10 | — | — | |
11 | Электропривод наружных зеркал заднего вида | 7.![]() | |
12 | Блок управления двигателем | 7.5 А | |
13 | Автомагнитола | 10 А | |
14 | Стеклоочиститель заднего стекла | 15 А | |
15 | Система централизованной блокировки замков дверей | 15 А | |
16 | Задний противотуманный фонарь | 10 А | |
17 | — | — | |
18 | Плафон освещения салона | 10 А | |
19 | Отопитель | 30 А | |
20 | Электрообогреватель заднего стекла | 30 А | |
21 | Электропривод верхнего люка | 20 А | |
22 | Электрообогрев сидений | 10 А | |
23 | Промежуточный охладитель испарительного типа | 10 А | |
24 | — | — | |
25 | Запасной предохранитель | 20 А | |
26 | — | — | |
27 | Запасной предохранитель | 30 А |
Подкапотный блок предохранителей
В зависимости от комплектации, некоторые предохранители могут отсутствовать в подкапотном блоке.
# | Обозначение | Электросистема автомобиля | Номинальный ток |
---|---|---|---|
1 | Аккумуляторная батарея | 60 А | |
2 | Электродвигатель вентилятора системы охлаждения двигателя | 50 А | |
3 | Антиблокировочная тормозная система (ABS) | 60 А | |
4 | Замок зажигания | 40 А | |
5 | Электрические стеклоподъемники | 30 А | |
6 | Передние противотуманные фары | 15 А | |
7 | Звуковой сигнал | 10 А | |
8 | Блок управления двигателем | 20 А | |
9 | Компрессор кондиционера воздуха | 10 А | |
10 | Стоп-сигналы | 15 А | |
11 | Дополнительная электрическая розетка | 15 А | |
12 | Генератор | 7.![]() | |
13 | Фонари аварийной световой сигнализации, | 10 А | |
14 | Автоматическая коробка передач (АКП) | 20 А | |
15 | Топливный насос | 15 А | |
16 | Дальний свет правой фары | 10 А | |
17 | Дальний свет левой фары | 10 А | |
18 | Ближний свет правой фары | 10 А | |
19 | Ближний свет левой фары | 10 А | |
20 | Правые габаритные фонари | 7.5 А | |
21 | Левые габаритные фонари | 7.5 А | |
22 | Плафон освещения салона | 10 А | |
23 | Автомагнитола | 10 А | |
24 | Усилитель аудиосистемы | 20 А | |
25 | Электрообогрев сидений | 20 А |
Предохранители Митсубиси Лансер 9, 2001

Большая часть электроцепей японского седана и универсала защищена предохранителями. Мощные потребители (система освещения, двигатель вентилятора системы охлаждения, бензонасос и т.п.) подключаются через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.
Информация по схемам актуальна для моделей Мицубиси Лансер 9 (CS) 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
В салоне
Находится со стороны водителя, внизу приборной панели.
1. Откиньте крышку ящика для мелких предметов, потянув за ее верхнюю часть…
2. …и, преодолевая сопротивление пластмассовых защелок, снимите ящик.
Общий вид блока.
Схема салонного блока предохранителей Мицубиси Лансер | ||
---|---|---|
№ | Описание | Ток, А |
1 | реле передних противотуманных фар | |
2 | резервное место под реле | |
3 | реле бензонасоса №2 | |
4 | реле подогрева передних сидений | |
5 | реле бензонасоса №1 | |
6 | реле электростеклоподъемников | |
7 | выводы колодок жгутов проводов | |
8 | реле электровентилятора двигателя | |
9 | реле обогревателя заднего стекла | |
10 | ЭБУ кондиционера | 30 |
11 | Обогреватель заднего стекла | 30 |
12 | Пульт управления наружными зеркалами | 7,5 |
13 | Электронный блок управления АБС | 7,5 |
14 | Резерв | — |
15 | Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха | 7,5 |
16 | Вспомогательное реле и пульт управления наружными зеркалами | 7,5 |
17 | Резерв | — |
18 | — | |
19 | — | |
20 | Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманнога фонаря | 10 |
21 | Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS) | 7,5 |
22 | Предохранитель прикуривателя | 15 |
23 | Диагностический разъем | 15 |
24 | Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа дополнительной системы безопасности, лампа давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы | 7,5 |
25 | Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле бензонасоса №2 | 7,5 |
26 | Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал) | 15 |
27 | Конденсатор (для двигателей 4G6), катушки зажигания | 10 |
28 | Электронный блок управления освещением, электродвигатель очистителя ветрового стекла | 20 |
29 | Резерв | — |
В моторном отсеке

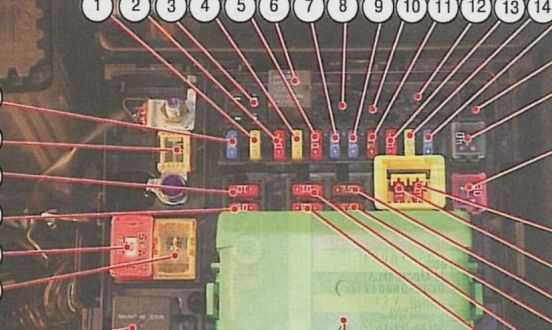

Расположен в левой части подкапотного пространства. На картинке выше обозначен №7.
Схема элементов в блоке моторного отсека | ||
---|---|---|
№ | Расшифровка | Ток, А |
1 | цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар | 15 |
2 | цепь звукового сигнала и реле его включения | 10 |
3 | место под реле передних противотуманных фар | |
4 | цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера | 20 |
5 | цепь компрессора кондиционера | 10 |
6 | реле включения звуковых сигналов | |
7 | цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей | 15 |
8 | резервное место | |
9 | разъем для дополнительных электроприборов | 15 |
10 | резервное место | |
11 | цепь обмотки возбуждения генератора | 7,5 |
12 | резервное место | |
13 | цепи электронного блока управления системы ЕТАСS и указателей поворота | 10 |
14 | цепь блока управления соленоидами автоматической коробки передач | 20 |
15 | предохранитель бензонасоса | 15 |
16 | не используется | |
17 | цепь замка зажигания (плавкая вставка) | 40 |
18 | цепь электростеклоподъемников (плавкая вставка) | 30 |
19 | цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления | 10 |
20 | цепи часов, электронного блока управления ЕТАС5, магнитолы | 10 |
21 | цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов, выключатель про-тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы | 7.![]() |
22 | цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака | 7.5 |
23 | цепь правой фары | 10 |
24 | цепь левой фары и электрокорректора света фар | 10 |
25 | электронный блок управления освещением | |
26 | реле включения электродвигателя вентилятора; | |
27 | плавкая вставка (электронный блок управления АБС) | 60 |
28 | контроллер вентилятора — плавкая вставка | 50 |
29 | цепь левой фары и сигнальной лампы дальнего света фар | 10 |
30 | цепь правой фары | 10 |
31 | цепь зарядки АКБ | 60 |
32 | цепи передних противотуманных фар, сигнальной лампы и реле их включения | 15 |
Дополнительный монтажный блок реле, расположенный в моторном отсеке | |
---|---|
№ | Описание |
1 | разъем для подключения индикатора частоты вращения коленчатого вала двигателя |
2 | резервное место |
3 | |
4 | |
5 | реле зажигания |
6 | реле управления АКПП |
7 | главное реле системы управления двигателем |
8 | реле компрессора кондиционера |
Материалы по теме
Схема блока предохранителей Mitsubishi Lancer 9, 2001
29. 01.2021
Mitsubishi Lancer 9-го поколения выпускался в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Наиболее популярны седаны с бензиновыми двигателями объемом 1,3, 1,6 и 2,0 литра и дизельные универсалы объемом 1,8 литра. В Японии он известен как Lancer Cedia. В данной публикации мы покажем описание предохранителей и реле Лансер 9го поколения с блок-схемами и фото примерами исполнения. Обратите внимание на предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличаться от представленного и зависит от года выпуска, уровня комплектации и региона поставки. Например, Lancer Cedia также отличается внешним оформлением, хотя схемы во многом совпадают.
В салоне
Находится за бардачком в нижней части приборной панели.
Фото-пример
Схема | |
---|---|
№ | Ампер / Описание |
1 | 10А Система зажигания |
2 | 7,5А Комбинация приборов (панель) |
3 | 7,5A Фонари заднего хода, Реле управления АКПП |
4 | 7,5А Система поддержания скорости |
5 | 7,5А Система кондиционирования воздуха |
6 | 7.![]() |
7 | 20A Очистители и омыватели, Электронный блок управления освещением |
8 | 7.5А Электронный блок управления двигателем и АКПП (для автомобилей с АКПП), электронный блок управления двигателем, реле топливного насоса |
9 | 15A Прикуриватель |
10 | Резерв |
11 | 7,5А Электропривод зеркал |
12 | 7,5 А АБС |
13 | 10A Аудиосистема, Радио |
14 | 15А Стеклоочиститель/омыватель заднего стекла |
15 | 15A Диагностический разъем |
16 | 10А Задний противотуманный фонарь |
17 | Резерв |
18 | 10A Лампы освещения салона |
19 | 30A Двигатель вентилятора отопителя |
20 | 30A Обогрев заднего стекла |
21 | 20A Электродвигатель люка |
22 | 10A Подогрев сидений |
23 | 10A Помпа охлаждения промежуточного охладителя турбокомпрессора |
24 | Резерв |
Р1 | Реле топливного насоса (1) |
Р2 | Реле обогрева переднего сиденья |
Р3 | Реле топливного насоса (2) |
Р4 | Розетка реле для подключения дополнительного оборудования |
Р5 | Реле заднего противотуманного фонаря |
Р6 | Реле электростеклоподъемников |
Р7 | Реле электровентилятора отопителя |
Р8 | Реле обогрева заднего стекла |
Предохранитель №9, 15А, отвечает за прикуриватель.
Блоки под капот
Устанавливается с левой стороны моторного отсека. Состоит из главного блока предохранителей и реле и блока реле
Пример
Схема основной коробки | |
---|---|
№ | Ампер / Описание |
1 | Блок предохранителей/реле приборной панели, 60 А Аккумуляторная батарея 80 А |
2 | 50A Электродвигатель вентилятора системы охлаждения |
3 | 60А Система АБС |
4 | 40A Цепь блокировки зажигания |
5 | 30А Электрические стеклоподъемники |
6 | 15А Противотуманные фары |
7 | 15А / 20А Подогрев сидений |
8 | Зуммер 10 А |
9 | 20A Система управления двигателем |
10 | 10A Электромагнитная муфта компрессора кондиционера |
11 | 15A Стоп-сигналы |
12 | 15A Обогрев ветрового стекла |
13 | Генератор 7,5 А |
14 | Аварийный сигнал 10 А |
15 | 20А Электронный блок управления коробкой передач |
16 | 10А Дальний свет, правая фара |
17 | 10А Дальний свет левой фары |
18 | 10А Ближний свет правой фары |
19 | 10А Ближний свет левой фары |
20 | 7,5А Фонарь задний (правый) |
21 | 7,5А Фонарь задний (левый) |
22 | 10A Лампы освещения салона |
23 | 10A Аудиосистема |
24 | Топливный насос 15А |
25 | 15A Разъем питания дополнительного оборудования |
Обозначение реле: R1. ![]() Р2. Реле обогревателя лобового стекла R3. Реле дополнительного разъема питания R4. Реле звукового сигнала R5. Реле противотуманных фар R6. Реле электродвигателя вентилятора системы охлаждения |
Блок с реле
Схема
Описание
1 — Реле электромагнитной муфты компрессора кондиционера
2 — Реле управления двигателем
3 — Реле электронного блока управления трансмиссией
4 — Реле зажигания
5 — Реле блока управления дроссельной заслонкой
6 — Резерв
7 — Резерв
Главный силовой предохранитель в виде мощного звена расположен на плюсовой клемме аккумуляторной батареи.
Сопутствующие материалы
Схема блока предохранителей Mitsubishi Lancer IX (2000-2007)
Ad vertisements
Mitsubishi Lancer IX выпускался с 2000 по 2007 год. , 2001, 2002, 2003, 2004, 2005, 2006 и 2007 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие Mitsubishi Lancer:
Предохранители прикуривателя (розетки) в Mitsubishi Lancer IX — это предохранитель № 9 (прикуриватель) в блоке предохранителей панели приборов и предохранитель № 11 (розетка для аксессуаров) в блок предохранителей в моторном отсеке.
Содержание

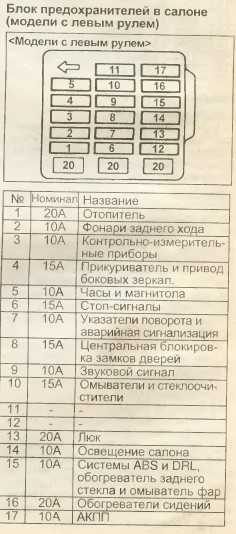

Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей расположен в приборной панели (со стороны водителя), за крышкой.
Схема блока предохранителей
Объявление vertisements
Назначение предохранителей и реле в салоне автомобиля
№ | Ампер | Цепь |
---|---|---|
1 | 10 | Конденсатор и катушка зажигания |
2 | 7,5 | Контрольная лампа ABS, контрольная лампа тормозов, контрольная лампа зарядки, контрольная лампа проверки двигателя, переключатель колонки, комбинированный прибор, ETACS-ECU, контрольная лампа низкого уровня топлива, контрольная лампа давления масла, предупреждение о подушке безопасности SRS лампа, блок управления системой SRS и датчик скорости автомобиля |
3 | 7,5 | Реле управления коробкой передач, щиток приборов, блок управления двигателем, блок управления коробкой передач, ETACS-ECU, датчик частоты вращения входного вала, датчик частоты вращения выходного вала, задний комбинированный фонарь и блок управления системой SRS |
4 | — | — |
5 | 7,5 | Реле компрессора кондиционера, блок управления кондиционером, реле вентилятора, реле обогрева заднего стекла, блок управления передней частью, реле подогрева сидений, блок управления отопителем и привод заслонки отбора наружного воздуха |
6 | 7,5 | Зеркало с дистанционным управлением |
7 | 20 | Блок управления передним блоком управления и электродвигатель стеклоочистителя |
8 | 7,5 | Блок управления двигателем, блок управления двигателем, реле топливного насоса (1) и реле топливного насоса (2) |
9 | 15 | Прикуриватель |
10 | — | — |
11 | 7,5 | Аксессуар.![]() |
12 | 7,5 | Блок управления АБС |
13 | — | — |
14 | 15 | ETACS-ECU и двигатель заднего стеклоочистителя |
15 | 15 | Диагностический разъем |
16 | 10 | Задний противотуманный фонарь, контрольная лампа заднего противотуманного фонаря и реле заднего противотуманного фонаря |
17 | — | — |
18 | — | — |
19 | 30 | Блок управления кондиционером, электровентилятор, блок управления отопителем и резистор |
20 | 30 | Обогрев заднего стекла |
Реле | ||
1 | Реле топливного насоса (1) | |
2 | Реле обогрева сиденья | |
3 | Реле топливного насоса (2) | |
4 | Реле для аксессуаров | |
5 | Реле заднего противотуманного фонаря | |
6 | Реле электрического стеклоподъемника | |
7 | Реле вентилятора | |
8 | Реле обогревателя заднего стекла |

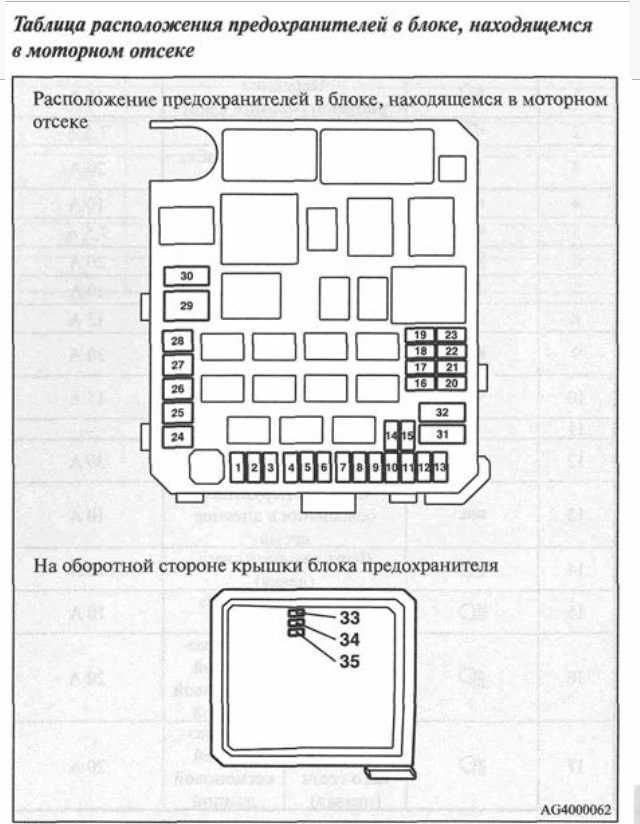

Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Объявление vertisements
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
№ | Ампер | Цепь |
---|---|---|
1 | 60 | Предохранитель № 15, 16, 19, 20 (в распределительном блоке) цепь |
2 | 50 | Контроллер вентилятора |
3 | 60 | АБС-ЭБУ |
4 | 40 | Цепь замка зажигания |
5 | 30 | Главный переключатель стеклоподъемника и вспомогательный переключатель стеклоподъемника |
6 | 15 | Передний противотуманный фонарь, контрольная лампа переднего противотуманного фонаря, реле переднего противотуманного фонаря и запасной разъем (для переднего противотуманного фонаря) |
7 | 10 | Реле звукового сигнала и звуковой сигнал |
8 | 20 | Датчик расхода воздуха в воздухоочистителе, датчик положения распредвала, электромагнитный клапан ОГ (система рециркуляции отработавших газов), электромагнитный клапан ОГ (система управления продувкой), блок управления двигателем и коробкой передач, блок управления двигателем, кислородный датчик управления двигателем, реле управления двигателем, датчик угла поворота коленчатого вала двигателя, реле управления вентилятором, топливная форсунка, реле катушки зажигания, блок управления иммобилайзером и сервопривод управления холостым ходом корпуса дроссельной заслонки |
9 | 10 | Компрессор кондиционера |
10 | 15 | ABS-ECU, двигатель-A/T-ECU, верхний стоп-сигнал и задний комбинированный фонарь |
11 | 15 | Розетка для аксессуаров |
12 | 7,5 | Генератор |
13 | 10 | ETACS-ECU, передний указатель поворота, задний комбинированный фонарь, боковой указатель поворота и указатель поворота |
14 | 20 | Электромагнитный клапан управления АКПП в сборе и блок управления двигателем А/Т |
15 | 15 | Топливный насос |
16 | 10 | Фара (правая) |
17 | 10 | Фара (левая) и контрольная лампа дальнего света |
18 | 10 | Фара (правая) |
19 | 10 | Фара (левая), фара в сборе и переключатель регулировки угла наклона фар |
20 | 7,5 | Блок управления кондиционером, лампа подсветки пепельницы, лампа подсветки прикуривателя, комбинированный прибор, выключатель противотуманных фар, лампа переднего указателя поворота, выключатель аварийной сигнализации, фара в сборе (правая), переключатель регулировки положения фар, переключатель обогрева сиденья, блок управления отопителем, лампа подсветки номерного знака, задняя комбинированная лампа, реостат, лампа бокового указателя поворота и запасной разъем (для аудиосистемы) |
21 | 7,5 | Комбинированный прибор, фара в сборе (левая), лампа номерного знака, габаритный фонарь (левый) и задний комбинированный фонарь (левый) |
22 | 10 | Комбинация приборов, столбцовый переключатель, ETACS-ECU и передний ECU |
23 | 10 | Часы, ETACS-ECU и запасной разъем (для аудио) |
24 | — | — |
25 | 20 | Подогрев сиденья в сборе и переключатель подогрева сиденья |
26 | 100/120 | Аккумулятор, плавкая вставка № 1, 2, 3, 4, 5, предохранитель № 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (блок реле) и передний ЭБУ |
Реле | ||
A-04X | Реле передних противотуманных фар | |
A-05X | Реле звукового сигнала | |
А-06Х | — | |
А-07Х | — | |
А-08Х | — | |
A-09X | Реле управления вентилятором | |
A-10X | Передний ЭБУ | |
A-11X | Передний ЭБУ |
Объявление vertisements
Блок реле
№ | Реле |
---|---|
B-10X | Разъем для определения частоты вращения двигателя |
Б-11Х | — |
Б-12Х | — |
Б-13Х | — |
B-14X | Реле катушки зажигания |
B-15X | Реле управления АКПП |
B-16X | Реле управления двигателем |
B-17X | Реле компрессора кондиционера |
’00-’07 Mitsubishi Lancer Схема предохранителей
Блок предохранителей в салоне
№ | А | Защищенный компонент |
1 | 10 | Катушка зажигания и конденсатор |
2 | 7,5 | Контрольная лампа ABS, контрольная лампа тормоза, контрольная лампа низкого уровня топлива, контрольная лампа давления масла, контрольная лампа подушки безопасности SRS, контрольная лампа зарядки, контрольная лампа проверки двигателя, переключатель колонки, комбинированный прибор, ETACS-ECU, контрольная лампа GDI-ECO, Блок управления системой SRS, датчик скорости автомобиля, блок управления иммобилайзером, индикаторная лампа распыления воды в промежуточном охладителе, блок управления полным приводом |
3 | 7,5 | Выключатель фонаря заднего хода, переключатель колонки, реле управления АКПП, комбинированный прибор, реле управления вариатором, блок управления двигателем и коробкой передач, блок управления двигателем и вариатором, ETACS-ECU, датчик частоты вращения входного вала, датчик частоты вращения выходного вала, радио , Задний комбинированный фонарь, Переключатель передач, SRS-ECU |
4 | — | — |
5 | 7,5 | Реле компрессора кондиционера, блок управления кондиционером, реле вентилятора, реле вентилятора конденсатора, реле обогревателя заднего стекла, передний блок управления двигателем, электродвигатель управления заслонкой выбора наружного/внутреннего воздуха, реле вентилятора радиатора, реле обогрева сиденья, блок управления отопителем, Реле распыления воды охладителя наддувочного воздуха (EVO), датчик рулевого колеса (EVO), блок управления полным приводом, реле вентилятора конденсатора (низкий уровень), реле вентилятора конденсатора (высокий уровень) |
6 | 7,5 | Зеркало с дистанционным управлением |
7 | 20 | Электродвигатель стеклоочистителя, передний блок управления двигателем |
8 | 7,5 | Engine-A/T-ECU, Engine-CVT-ECU, Engine-ECU, реле топливного насоса № 1, реле топливного насоса № 2, электродвигатель стеклоочистителя |
9 | 15 | Прикуриватель |
10 | — | — |
11 | 7,5 | Блок управления кондиционером, переключатель зеркал заднего вида с дистанционным управлением, реле дополнительного гнезда |
12 | 7,5 | ABS-ECU, реле сигнальной лампы ABS, электродвигатель люка в сборе, датчик бокового ускорения, передний/задний датчик ускорения |
13 | 10 | ETACS-ECU, аудиоблок, навигационный блок, часы, универсальный запасной разъем, запасной аудиоразъем |
14 | 15 | ETACS-ECU, Электродвигатель заднего стеклоочистителя |
15 | 15 | Диагностический разъем, ETACS-ECU |
16 | 10 | Реле заднего противотуманного фонаря, контрольная лампа заднего противотуманного фонаря, задний противотуманный фонарь |
17 | 10 | ЭТАКС-ЭБУ |
18 | 10 | ETACS-ECU, ECU двигателя, переключатель колонки, передний ECU, A/C-ECU, аудиоблок, комбинированный прибор, навигационный блок, часы, 4WD-ECU, универсальный запасной разъем, запасной аудиоразъем |
19 | 30 | Блок управления кондиционером, блок управления отопителем, нижний импульсный контроллер, двигатель вентилятора и резистор |
20 | 30 | Катушка воздушной заслонки, обогреватель заднего стекла |
21 | 20 | Мотор люка в сборе |
22 | — | — |
23 | 10 | EVO: Водяной распылитель охладителя наддувочного воздуха Двигатель |
24 | 10 | Левый руль: Электродвигатель люка |
20 | Правый руль: Электродвигатель люка | |
Реле | ||
Р1 | Задний противотуманный фонарь | |
Р2 | Розетка для аксессуаров | |
Р3 | Топливный насос №2 | |
Р4 | Сиденье с подогревом | |
EVO: Водяной спрей для промежуточного охладителя | ||
Р5 | Топливный насос №1 | |
Р6 | Электростеклоподъемник | |
Р7 | Воздуходувка | |
Р8 | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке
№ | А | Защищенный компонент |
1 | 60 | Предохранитель (салон): «15», «16», «17», «18», «19», «20» |
2 | 50 | Цепь охлаждения, контроллер вентилятора, цепь кондиционера с автоматическим и ручным управлением |
3 | 60 | АБС |
4 | 40 | Замок зажигания |
5 | 30 | Главный выключатель электрического стеклоподъемника, вспомогательный переключатель электрического стеклоподъемника, предохранитель (в салоне): «21» |
40 | Главный выключатель электрического стеклоподъемника, вспомогательный переключатель электрического стеклоподъемника, предохранитель (в салоне): «21» | |
6 | 15 | Комбинированный прибор, передняя противотуманная фара, реле передних противотуманных фар, запасные разъемы для реле передних противотуманных фар |
7 | 20 | Подогрев сиденья в сборе, переключатель обогрева сиденья |
30 | EVO: Двигатель вентилятора конденсатора | |
8 | 10 | Реле звукового сигнала |
9 | 20 | 4G94: Реле управления двигателем, реле управления зажиганием, реле таймера зажигания, драйвер форсунки, контроллер дроссельной заслонки |
20 | EVO: ECU двигателя, реле управления двигателем, сервопривод управления холостым ходом, регистр (для индикаторов), электромагнитный клапан управления продувкой, датчик положения впускного кулачка, датчик положения выпускного кулачка, клапан управления подачей масла, датчик угла поворота коленчатого вала, датчик 02, Датчик расхода воздуха, реле управления вентилятором радиатора, электромагнитный клапан вторичного воздуха, электромагнитный клапан перепускной заслонки № 1, электромагнитный клапан перепускной заслонки № 2, электромагнитный клапан давления топлива, катушка зажигания № 1, катушка зажигания № 2 | |
20 | Датчик расхода воздуха в воздухоочистителе, датчик положения распределительного вала, электромагнитный клапан системы выпуска отработавших газов (система рециркуляции отработавших газов), электромагнитный клапан системы выпуска (система управления продувкой), блок управления двигателем (A/T-ECU), блок управления двигателем, лямбда-зонд системы управления двигателем, реле управления двигателем, двигатель Датчик угла поворота коленчатого вала, реле управления вентилятором, топливная форсунка, реле катушки зажигания, блок управления иммобилайзером, сервопривод управления холостым ходом дроссельной заслонки | |
10 | 10 | Компрессор кондиционера, реле компрессора кондиционера |
11 | 15 | ABS-ECU, Engine-A/T-ECU, Engine-CVT-ECU, верхний стоп-сигнал, задний комбинированный фонарь, иммобилайзер-ECU, 4WD-ECU |
12 | 15 | Розетка для аксессуаров |
20 | Электродвигатель вентилятора конденсатора | |
30 | EVO: Двигатель вентилятора конденсатора | |
13 | 7,5 | Генератор |
14 | 10 | ETACS-ECU, передний указатель поворота, задний комбинированный фонарь, боковой указатель поворота и индикаторная лампа указателя поворота |
15 | 20 | Электромагнитный клапан управления коробкой передач в сборе, электромагнитный клапан управления вариатором, блок управления двигателем A/T, блок управления двигателем вариатора |
20 | EVO: Реле топливного насоса № 3, регистр топливного насоса, блок топливного насоса и указателя уровня топлива (основной) | |
16 | 10 | Правая фара (дальний свет), контрольная лампа дальнего света |
17 | 10 | Левая фара (дальний свет), контрольная лампа дальнего света |
18 | 10 | Тип галогенной лампы: Правая фара (ближний свет) |
20 | Тип разряда: Правая фара (ближний свет) | |
19 | 10 | Тип галогенной лампы: Левая фара (ближний свет), переключатель регулировки положения фар |
20 | Тип разряда: Левая фара (ближний свет), переключатель корректора фар | |
20 | 7,5 | A / C-ECU, часы, комбинированный прибор, двигатель-CVT-ECU, переключатель противотуманных фар, переключатель аварийной сигнализации, лампа номерного знака, габаритный фонарь (правый), радио / магнитофон / проигрыватель компакт-дисков, задний комбинированный фонарь (правый) , Переключатель зеркал с дистанционным управлением, Сумеречная лампа, Лампа подсветки пепельницы, Лампа подсветки прикуривателя, Лампа переднего указателя поворота, Фара в сборе (правая), Регулятор уровня фар, Выключатель обогрева сиденья, Блок управления отопителем, Реостат, Лампа бокового указателя поворота, Запасной разъем (для аудио), переключатель распыления воды охладителя наддувочного воздуха (EVO), переключатель режима ACD, универсальный запасной разъем, запасной аудиоразъем |
21 | 7,5 | Комбинированный прибор, фара в сборе (левая), лампа номерного знака, габаритный фонарь (левый), задний комбинированный фонарь (левый), сумеречный фонарь |
22 | 10 | Часы, переключатель колонки, блок управления двигателем и коробкой передач, блок управления двигателем и вариатором, блок управления двигателем, блок управления ETACS, передний блок управления, радио/магнитофон/проигрыватель компакт-дисков, электродвигатель люка в сборе |
23 | 10 | Часы, ETACS-ECU, Передний ECU, Радио/Магнитофон/CD-проигрыватель |
24 | 15 | Топливный насос |
25 | — | — |
Реле | ||
Р8 | Передняя противотуманная фара | |
Р9 | Звуковой сигнал | |
Р10 | Вентилятор конденсатора (низкий) | |
Р11 | Вентилятор конденсатора (высокий) | |
Р12 | — | |
R13 | Управление вентилятором | |
Р14 | Передний ЭБУ |
Блок реле моторного отсека № 1
№ | Реле |
Р10 | Стартер |
Р11 | — |
Р12 | Сервопривод управления дроссельной заслонкой |
Р13 | MPI: Контроль зажигания |
CDI: Управление драйвером форсунки | |
Р14 | Управление АКПП |
Управление вариатором | |
Р15 | Управление двигателем |
Р16 | Компрессор кондиционера |
Плавкая вставка (плюсовая клемма аккумулятора)
№ | А | Защищенный компонент |
26 | 100 | 4G1, 4G63 (EVO), 4G94: Аккумулятор, система запуска, передний блок управления двигателем, предохранитель (главный блок моторного отсека) №: «1», «2», «3», «4», «5» , «6», «7», «8», «9», «10», «11», «12», «13», «14», «15», «22», «24» |
120 | 4G6: Аккумулятор , система запуска, передний блок управления двигателем, предохранитель (главный блок моторного отсека) №: «1», «2», «3», «4», «5», «6», «7».![]() |
