Почти все цепи бортовой сети автомобилей 🚕 снабжены предохранителями. Защитные элементы препятствуют возникновению аварийных ситуаций, связанных с перегрузкой системы. Предохранитель прикуривателя Шевроле Ланос перегорает при подключении к гнезду слишком мощных устройств. Найти, проверить и заменить эту деталь можно самостоятельно.

Где находится предохранитель

Существует 2 варианта расположения нужной детали на Шевроле Ланос:

1. В моторном отсеке. Предохранитель прикуривателя находится на задней стороне верхней панели блока реле. Последние располагаются под крышка бампера. Чтобы получить доступ, вынимают шланг охлаждающей системы из держателя монтажного блока. Нажимая на 2 фиксатора, снимают крышку.
2. В салоне. В таком случае находят посадочное гнездо на левой стойке, располагающееся ближе к двери. Для получения доступа демонтируют крышку, отщелкивая пластиковый фиксатор.

Проверка и замена

Процесс осмотра предохранителя и установки новой детали при расположении блока под капотом не отличается от такового при нахождении узла в салоне. Для этого выполняют следующие действия:

1. Обесточивают бортовую сеть. С этой целью поворачивают замок зажигания в положение «Выключено». Для большей безопасности вынимают ключ.
2. Открывают капот, отключают отрицательную клемму аккумулятора.
3. Если сгоревший предохранитель расположен в двигательном отсеке, снимают отводящий пар шланг, демонтируют крышку. При установке в салоне достаточно удаления декоративной накладки.
4. С помощью пинцета вынимают нужную деталь. Визуальный осмотр помогает обнаружить внешние признаки поломки — обрыв плавкой вставки. О поломке свидетельствует перегорание токопроводящей части, расплавление пластиковой колбы. Более точный результат можно получить, используя универсальный тестер. Для выявления поломки измеряют сопротивление между контактами. Если оно равно 0 или 1, деталь неисправна.
5. Достают из ремонтного комплекта предохранитель аналогичного номинала. Вводят в посадочное гнездо взамен вышедшего из строя элемента.
6. Устанавливают минусовую клемму аккумулятора. Заводят двигатель. Проверяют работоспособность прикуривателя.

Снятие и замена прикуривателя

Для выполнения работы потребуется набор отверток, паяльник с припоем, универсальный тестер, изолента. Прикуриватель заменяют так:

1. Открывают капот. Отсоединяя клеммы АКБ, обесточивают бортовую сеть. Это исключит короткое замыкание при демонтаже узлов автомобиля. Вынимают из монтажного блока предохранитель F19.
2. Поддевают центральную консоль, отщелкивая пластиковые фиксаторы. Сначала высвобождают верхние крепления, затем нижние. Металлические части защелок не должны проваливаться внутрь консоли.
3. Отключают колодки проводов, идущих к магнитоле. Снимают тросы системы кондиционирования. Этот этап пропускают при наличии климат-контроля.
4. Вынимают центральную консоль вместе с пепельницей. Удаляют трехконтактный разъем. Извлекают блок прикуривателя.
5. Устанавливают новую деталь, выполняют сборку в обратном порядке.

Ремонт своими руками

Если отсутствует контакт между штекером и гнездом прикуривателя, зачищают металлические усики наждачной бумагой. После этого им придают правильное положение.

Более редкой причиной поломки является нарушение целостности проводов.

Если не работает прикуриватель по этой причине, заменяют поврежденные кабели.

Схема подключения

К прикуривателю подсоединяют 3 провода. Красный подает постоянное напряжение. Он запитывается от аккумулятора через предохранитель F19 номиналом 15 А. Желтый провод подводится к осветительному прибору и АКБ.

Черный провод массы одной стороной прикрепляют к кузову, другой — к цилиндру прикуривателя.

• Диски какой фирмы лучше выбрать
• Какое масло заливать в двигатель
• Какой аккумулятор лучше для автомобиля
• Китайские шины

Chevrolet

Предохранители Шевроле Ланос и блоки реле с описанием и схемами блоков

Chevrolet Lanos – седан спроектированный на общей базе с Daewoo Lanos, официально начал поставятся в Россию в 2005 году. Производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 году. Далее известен под брендом Chance. Мы предполагаем информацию о предохранителях Шевроле Ланос и блоках реле с подробным описанием схем и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Содержание

• 1 Блок с предохранителями и реле под капотом
• 2 Предохранители и реле в салоне ланос
  • 2.1 Блок с предохранителями
  • 2.2 Блок с реле
• 3 Дополнительная информация
• 4 Руководство по эксплуатации

Блок с предохранителями и реле под капотом

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

Схема блока

Описание предохранителей и реле шевроле ланос

Предохранители

Реле

Предохранители и реле в салоне ланос

Блок с предохранителями

Он находится на левой стойке, около двери.

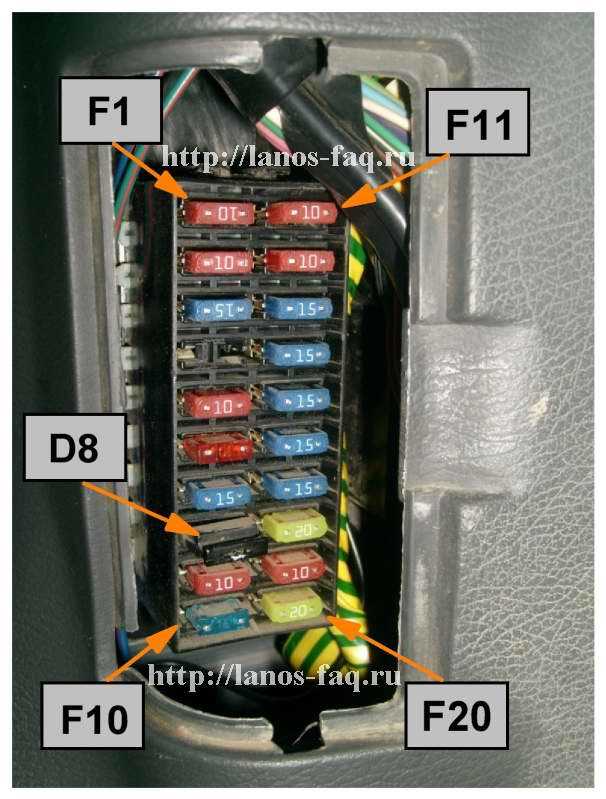

На обратной стороне защитной крышки представлено точное описание расположения предохранителей для вашего автомобиля.

Схема

Расшифровка

F1 (10А) – Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре,  электродвигатель привода антенны.

F2 (10А) – Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.

F3 (15А) – Аварийная сигнализация.

F4 (15А) – Центральный замок.

F5 (10А) – Цепи питания блока управления двигателем Chevrolet Lanos от аккумуляторной батареи.

F6 (10А) – Цепь питания аудиосистемы от аккумуляторной батареи.

F7 (15А) – Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) Шевроле Ланос.

D8 (диод) – Выключатель сигнализатора открытой двери (дверь водителя).

F9 (10А) – Цепь питания аудиосистемы от выключателя зажигания.

F10 (15А) – Прикуриватель.

F11 (10А) – Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.

F12 (10А) – Лампа света заднего хода в правом заднем фонаре.

F13 (15А) – Подушка безопасности.

F14 (15А) – Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

F15 (15А) – Катушка зажигания Шевроле Ланос.

F16 (15А) – Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

F17 (15А) – Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.

F18 (20А) – Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.

F19 (10А) – Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.

F20 (20А) – Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).

За прикуриватель отвечает предохранитель номер 10.

Блок с реле

В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.

Схема

Обозначение

1. Противотуманный фонарь;
2. Реле 4 скорости вентилятора отопителя;
3. Реле прерывистого режима работы очистителя ветрового стекла;
4. Аварийная сигнализация.

Дополнительная информация

В данном видео можно наглядно посмотреть на ремонт топливного насоса, путем замены предохранителя.

У нас на канале так же есть видео по данной статье.

Руководство по эксплуатации

Хотите больше информации?  Вот инструкция по эксплуатации шевроле ланос: “скачать“.
