Схема предохранителей и реле ВАЗ 2113, 2114, 2115. Предохранитель стартера ваз 2114
Автор AvtoMaster На чтение 8 мин Просмотров 158 Опубликовано
Предохранитель стартера ваз 2114 — 4 причины неработающего стартера на ВАЗ 2114 Схема установки реле стартера 1) Разрядился аккумулятор Электросхема стартера Втягивающее реле
Ингибитор пускателя представляет собой электромеханическое устройство, установленное непосредственно внутри корпуса агрегата.
Этот компонент отвечает за сцепление маховика двигателя с редуктором электродвигателя.
Этот компонент отвечает за сцепление маховика двигателя с редуктором электродвигателя.Содержание
Реле разгрузки замка зажигания ваз 2114
Помните одну важную вещь, прежде чем начать разбирать радиатор, стеклоочиститель, фару или что-либо еще — убедитесь, что предохранитель, отвечающий за эту цепь, не перегорел. И в дополнение к предохранителю убедитесь, что питание подается на блок холостого хода, поскольку блок проводки автомобиля может со временем подвергнуться воздействию внешних факторов и влияний и выйти из строя. В большинстве случаев провод может быть механически поврежден, разъемы окисляются, а дорожка в блоке предохранителей может перегореть или даже сгнить в части компонентов, управляющих током.
Кстати, на последнее мы обращаем внимание не зря — расположение блока предохранителей в семействе «Зубила-Самара» не совсем удачное, в него часто попадает вода, а из-за особенностей конструкции и ее слабой защиты от влаги различные проблемы практически «гарантированы» производителем.
Сегодня мы рассмотрим систему и расположение предохранителей и реле автомобилей ВАЗ 2113, 2114, 2115.
Монтажный блок предохранителей ваз 2114 схема

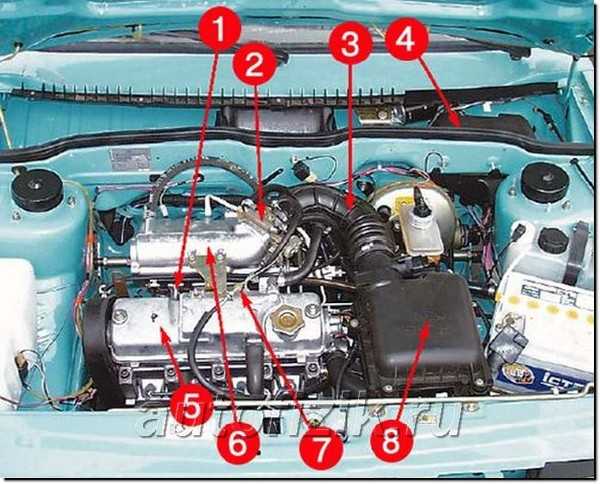

Блок предохранителей в ВАЗ-2114 расположен под капотом, с левой стороны автомобиля, на краю под левым стеклоочистителем вы увидите черную коробку. Чтобы открыть его, необходимо отвести в сторону две защелки слева. Снимите крышку, там находятся реле и предохранители.
Внутри крышки находится наклейка с указанием работы реле и предохранителей.
Ниже приведено описание всех реле и предохранителей автомобилей ВАЗ-2113 и 2114.
| 好み | Реле включения электрического вентилятора |
| すでに | Реле автоматического выключателя для указателей поворота и предупреждающих огней об опасности |
| すでに | Реле стеклоочистителя |
| К4 | Сервисное реле для стоп-сигнала и перекрестных ламп |
| К5 | Реле для управления стеклоочистителем |
| К6 | Реле для включения звукового сигнала |
| К7 | Реле обогревателя заднего стекла |
| К8 | |
| К9 | Реле для реле ближнего света фар |
Защищенные цепи с предохранителем
Предохранитель прикуривателя ВАЗ 2114.
Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
Выключатель электрического вентилятора (контакты). Двигатель вентилятора системы охлаждения
Схема проводки внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115
(внешний номер в обозначении конца кабеля — это номер подушки, а внутренний номер — это номер обычного штекера)
Где Находится Реле Стартера Ваз 2115 Инжектор
где находится реле зажигания в ВАЗ-2115 и как его найти?
После первых неудачных попыток запустить двигатель автомобиля с помощью ключа зажигания, без привычных звуков стартера, большинство автовладельцев ищут причину поломки в его неисправности. Но наиболее распространенной причиной является реле зажигания.
Зачем мне нужно реле зажигания
Этот момент был заложен в предыдущих моделях автомобилей ВАЗ. При всем этом он может отсутствовать в более ранних версиях 2115. В цепи стартера в ВАЗ-2115-01, 20, 21, 22 ( инжектор, карбюратор) находится.
Он имеет разные названия: реле зажигания, стартерный пусковой механизм, блок стартера зажигания, выключатель зажигания отключен или замок зажигания, главное реле.
Но в каждом случае его назначение одинаково — облегчить запуск двигателя и защитить стартер от износа, отключить питание электростартера после запуска двигателя, ограничить протекающие через него токи, защитить контакты на замке зажигания от затвердевания или поворота ключа при работающем двигателе.
Он также позволяет стартеру запускаться, когда электрическая система автомобиля включена, а аккумулятор разряжен.
В цепи зажигания этой модели нет предохранителя.
Не путайте это с функцией обхода или повтора зажигания.
Не путайте этот компонент с повторителем, который специально расположен на стартере и предназначен для управления (выдвижения или толкания) механизмом сцепления стартера и зубьями маховика.
Стартер не крутит и не запускается ключом ваз 2115, 2114
Я уже давно мучаюсь, перерыла весь интернет и ничего, надеюсь, кто-нибудь сможет помочь ））））
Реле стартера Ваз.
2110 на старте.
Признаки неудачи.
Если электростартер не вращается при повороте ключа зажигания, но контакты реле слегка щелкают, причиной неисправности является стартер. Это можно контролировать, обойдя это электрическое реле и подключив его непосредственно к аккумулятору. Если щелчков не слышно и стартер исправен, замените его.
Где расположено реле? Зажигание ВАЗ-2115? Оно расположено в кабине, слева от рулевой колонки, под панелью приборов. Для его просмотра необходимо снять приборную панель. Рядом с ним, с левой стороны, находится реле для включения задних противотуманных фонарей. Они прикручиваются к болтам корпуса гайками ’10’ и имеют специальное покрытие.
Реле также управляют омывателем, автоматическим обогревом, обогревом заднего стекла и другими слаботочными цепями. Если эти компоненты работают неправильно, проверьте состояние этого компонента.
Электрические реле зажигания типа 90.3777-10 имеют четыре контакта и управляющее напряжение 12 вольт.
Соблюдайте осторожность при покупке нового реле. Соответствующее 24-вольтовое 5-контактное реле аналогично. Самостоятельный ремонт этого компонента невыгоден из-за его низкой стоимости.
Видео: ‘Реле зажигания ВАЗ-2115: где находится?’
Для индивидуальной установки
При отсутствии такого стандартного компонента предыдущие владельцы автомобиля могли установить его самостоятельно. Эти установочные комплекты можно приобрести в автосервисах. В этом случае электрическое реле может быть больше, чем в «нормальном» положении. Найти его без звонка предыдущему владельцу непросто.
Цепь впрыска защищена воспламеняющимся разъемом из провода с уменьшенной площадью поперечного сечения (1 мм2). Цепь зарядки аккумулятора, цепь запуска двигателя и цепь блока генератор-зажигание-опора не защищены предохранителями.
Дополнительные предохранители и реле (система впрыска топлива)
| №. | А | Назначение |
| 1 | 15 | Главное реле |
| 2 | 15 | Постоянное питание контроллера |
| 3 | 15 | Топливный насос |
| Реле | ||
| K4 | Реле топливного насоса | |
| K5 | Реле вентилятора охлаждения | |
| K6 | Главное реле | |
Реле зажигания и реле задних противотуманных фонарей
Реле зажигания расположено в кабине автомобиля на левой стороне приборной панели (рядом с реле задних противотуманных фонарей).
Реле для передних противотуманных фар
Реле противотуманных фар расположено в моторном отсеке левого защитника. Чтобы снять его, необходимо отсоединить аккумулятор.
На сайте avto-fresh.com вы найдете схемы предохранителей и реле ваз 2113, 2114 и 2115 с фотографиями и описанием блоков, а также ответы на вопросы о расположении и ответственности блоков. Названия электрооборудования подробно объясняются в статье.
Чтобы проверить предохранитель F4, просто подключите базовый датчик. В качестве альтернативы нажмите кнопку звукового сигнала. Оба устройства питаются от одного предохранителя, и если одно из них выходит из строя, то выходит из строя и другое.
ВАЗ 2114 2115 2113 предохранители и реле
Lada Samara — это собирательное название семейства автомобилей ВАЗ 2113 2114 2115. Он выпускался в кузовах седан и трех- и пятидверный хэтчбек, в основном с 8- и 16-клапанными бензиновыми двигателями. Годы производства — 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013.
Блоки предохранителей ВАЗ 2114 2115 2113 и назначения предохранителей могут отличаться от представленной информации и зависят от модельного года и уровня комплектации.
Основной блок
Главный блок предохранителей и реле расположены в задней части пространства под устройством, в зоне установки и под защитной крышкой.
Текущая схема автомобиля может быть указана на задней стороне защитной крышки. Проверьте свои задания!
Вариант 1.
Схемы: 2114/2115-3722010, -37722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68
Описание безопасности.
| F1 | 10A задние противотуманные фары и задние противотуманные сигнальные фонари |
| F2 | Реле выключателя вспышки 10А и индикаторная лампочка. Система предупреждающих ламп. Контрольные лампы аварийного освещения |
| F3 | 7,5A Система освещения салона и багажного отделения (освещение салона, освещение багажного отделения, освещение ключа зажигания). Стоп-сигналы торможения, встроенные компьютерные лампы. Контрольные лампы двигателя. |
| F4 | 20A Управление обогревом заднего стекла. Командный фонарь заднего стекла с подогревом. |
| F5 | 20A Реле управления сигналами и включения звукового сигнала. Безопасность и реле для включения двигателя в системе охлаждения. |
| F6 | 30A Реле управления и подъема электрических стеклоподъемников. |
| F7 | Электромотор 30A управляет — системой отопления, обогревом салона, омывателем ветрового стекла, омывателем фар. Зажигалки, лампочки в шкафах. Включается обогрев заднего стекла. |
| F8 | 7,5A включение правой противотуманной фары. |
| F9 | 7,5A включается левая противотуманная фара. |
| F10 | 7,5A левые боковые фонари выхлопных газов, сигнальные лампы выхлопных газов (на дисплее), лампы подсветки номерного знака и капота, лампы выключателей, прикуривателя и рычага управления отоплением. Переключатель приборов. |
| F11 | Грузовой фонарь 7,5А на правой стороне лодки. |
| F12 | 7,5A фара поперечного света на правой передней стороне |
| F13 | 7.5A передняя фара левого света |
| F14 | 7,5 А передняя левая лампа дальнего света. Загорается световой индикатор. |
| F15 | Передняя правая лампа дальнего света 7,5A. |
| F16 | 15A Реле вспышки, реле вспышки и предупреждения об опасности — выключатель. Реле и фонари заднего хода, контрольные лампы бортовых приборов, лампа давления масла, активация ручного тормоза, уровень тормозной жидкости, зарядка аккумулятора. Бортовой компьютер, обмотки генератора двигателя. |
| F17-F20 | Запасные части. |
