Реле стартера 2114, где находится реле стартера 2114, ремонт и замена реле стартера 2114 своими руками. Как заменить реле и бендикс стартера ВАЗ 2114. Самостоятельная замена реле и бендикса стартера на ВАЗ 2114.

Втягивающее реле является компонентом стартера, электромагнитным выключателем, передающим ток от АКБ на стартер.

Стартер 2114, устройство и принцип действия

АКБ питает катушку стартера, а она под влиянием магнитного поля оказывает воздействие на якорь, который движется и сжимает возвратную пружинку, заставляя бендикс соединяться со шлицами маховика. В момент замыкания компонентов контакта на втягивающую обмотку не подается питание, а магнитное поле держит якорь внутри системы. Далее, после замыкания компонентов и запуска двигателя, катушка-держатель остается без питания, а якорь стает на свое место под влиянием пружинки. В результате расцепляется бендикс.

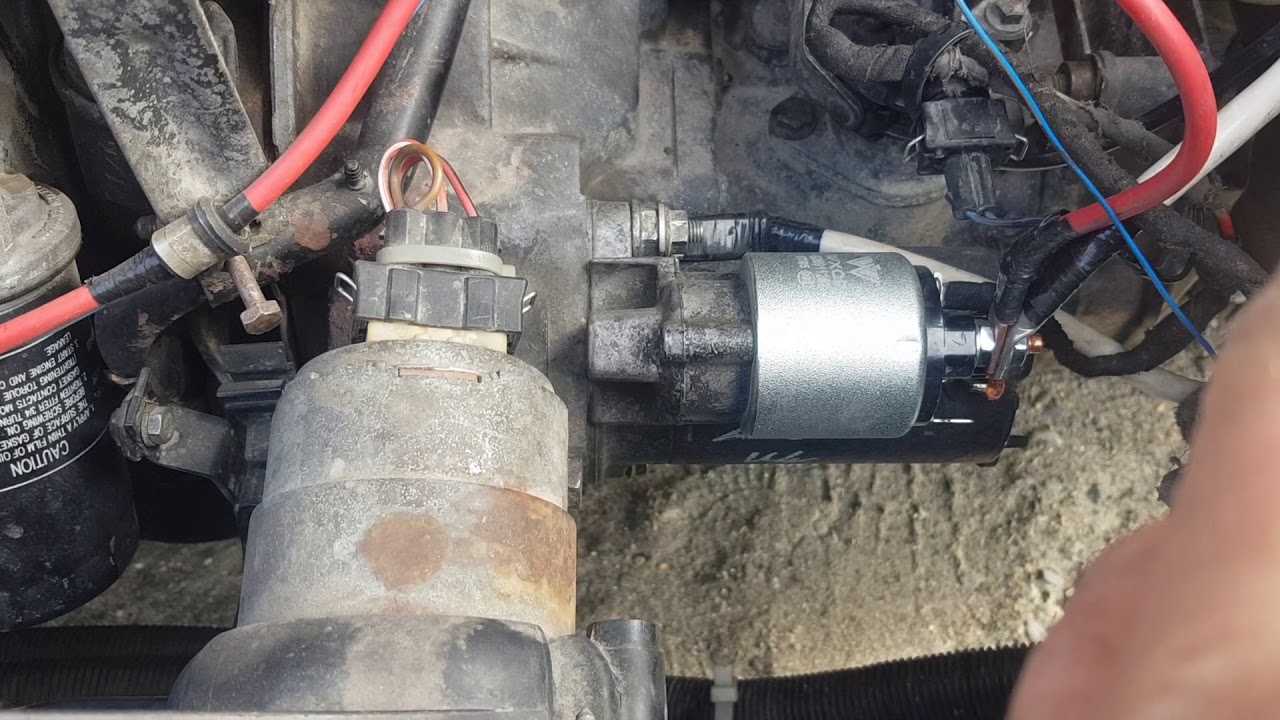

Где находится реле стартера 2114

Находится реле прямо на стартере и имеет два провода: толстый положительный — от АКБ и тонкий красный — от замка зажигания.

Как работает реле стартера 2114

Принцип действия реле прост: при повороте ключа зажигания выполняется подача слабого тока на реле, которое замыкает пятаки и включается электромотор стартера. Если бы втягивающее реле отсутствовало, то ток, который проходит через АКБ, спалил бы зажигание и всю контактную группу.

Признаки выхода из строя реле стартера 2114

• Зажигание сработало, но стартерное устройство мотает в холостую, поскольку двигатель не отзывается.
• Двигатель заработал, однако стартер продолжает мотать. Звук при этом громковатый и неестественный.
• Наоборот, зажигание провернули, но стартер не мотает. Однако щелчок реле был слышен.

Если визуально осмотреть реле при его неисправности, можно заметить залипшие контакты, сгоревшую обмотку, следы обугливания на проводе, признаки износа.

Причины выхода из строя реле стартера

Главная причина, по которой реле выходит из строя — поломка контактных пластин в реле, сгорание обмотки, неисправность и усталость самых материалов.

Инструменты, приспособления, расходные материалы

При выполнении работ по демонтажу реле стартера вам потребуется:

1. Отвертки: плоская и крестовая.
2. Набор гаечных ключей.

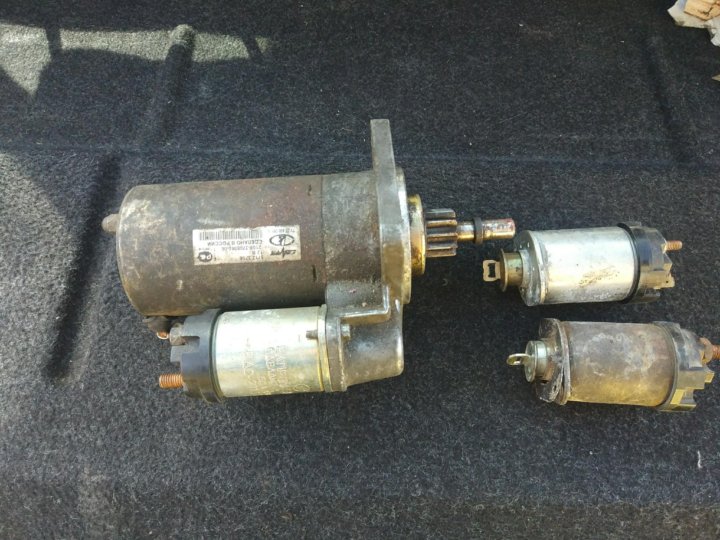

Как снять втягивающее реле стартера 2114 (пошагово)

Для более удобной замены реле желательно демонтировать сам стартер. Описанный ниже процесс касается сборного реле, когда можно заменить отдельные компоненты конструкции:

1. Отсоединяем с АКБ минусовую клемму.
2. Отсоединяем красную клемму с реле.

3. Берем ключ на «8» мм и откручиваем крепежную гайку щеточного узла. Она находится сзади реле.

4. Снимаем контакт, который данная гайка удерживала.

5. Откручиваем крепеж реле к массе. Здесь идет речь о стяжных болтах.

6. Затем демонтируйте силовой провод и вытащите само реле.

7. Откручиваем с торцевой части гайки крепления, что дает возможность демонтировать верхнюю часть реле.
8.  Желательно сразу заменить сердечник реле.

Бендикс стартера, где находится бендикс и зачем он нужен

Америка является по-настоящему автомобильным континентом. Можно бесконечно перечислять имена конструкторов, часть из которых незаслуженно забыта, однако некоторые из них до сих пор фактически ежедневно упоминаются возле прилавков автомагазинов. Одним из них является имя Винсента Бендикса, величайшего промышленника и изобретателя, без которого современное автомобилестроение и авиация потеряли бы множество оригинальных решений.

Именно Винсент Хьюго Бендикс в 1910 г. запатентовал муфту, которая втягивается соленоидом для привода коленчатого вала ДВС в момент пуска. Для передачи крутящего момента от электромотора стартера на коленвал ДВС достаточно использовать простое зубчатое зацепление. Намного большая проблема — автоматический вывод из зацепления зубчатого венца маховика коленчатого вала и приводной шестерни стартера.

Именно данную проблему решил Бендикс — он научил шестерню не только выходить из сцепления с маховиком, а выполнять это именно в момент запуска двигателя, ни позже, ни раньше.

Как заменить бендикс стартера (подробно)

Порядок работ:

1. Отсоедините от АКБ минусовый провод.
2. Возьмите ключ на «13» и открутите два верхних винта крепления, которые крепят его к картеру сцепления. Третьего болта, как правило, нет, но если он все же имеется, понадобится смотровая яма, чтобы его открутить.
3. Сдвигая стартер вперед, достаем из разъема реле провод №1.

4. Берем ключ на «13» и откручиваем гайку крепления провода, соединяющего вывод реле с «плюсом» аккумулятора.

5. Визуально оцениваем состояние зубьев маховика.
6. С помощью крестообразной отвертки откручиваем два винта крепления в крышке стартера.

7. Откручиваем крепежную гайку выхода обмотки на реле.

8. Извлекаем шайбу-скобку.

9. Ключом на «10» откручиваем два стяжных болта и достаем их.

10. Проверяем состояние втулок.

11. Для разъединения корпуса стартера наносим пару легких ударов деревянным либо резиновым молотком по нижней части корпуса. Оцениваем состояние щеток.

12. Достаем из вилки уши бендикса.

13. Сбиваем стопорное кольцо.

14. Второе стопорное необходимо подковырнуть отверткой.

15. Снимаем бендикс.

16. Устанавливаем новый бендикс.
17. Сборку выполняем в обратном порядке.

Советы профи

Рекомендуем посмотреть следующий видеоролик:

Реле стартера автомобиля ВАЗ 2115: причины неисправностей

ВАЗ 2115 — это одно из самых достойных детищ Волжского автопрома. В простонародье этот автомобиль называют пятнашкой, он поистине считается одним из самых востребованных и недорогих автомобилей на отечественном рынке, выпускаемый с 1997 года. Свою популярность автомобиль заслужил вполне честно, поскольку эксплуатация и ремонт не представляет особой проблемы владельцу авто. Однако существуют такие поломки, о которых должны знать все, кто имеет в своём подчинении этот замечательный автомобиль. Речь пойдёт о реле стартера, его поломках а также путях починки.

Расположение реле стартера

Что нужно знать о реле стартера автомобиля ВАЗ 2115?

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега. По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку. Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать. Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.

ВАЗ 2115 стартер

Проблемы со стартером на ВАЗ 2114 и их устранение

Если автомобиль не заводится, стартер не крутит, а тяговое реле характерно щелкает, то проблему следует искать в цепи питания. В первую очередь внимание следует уделить аккумуляторной батарее. Она не должна быть разряжена. Также требуется осмотреть клеммы АКБ. Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой.

Для поиска проблем связанных со стартером его требуется разобрать. В первую очередь внимание следует уделить щеточному узлу. Через него протекает большой ток, что приводит к термическим разрушениям. Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали. Пружины должны обладать достаточно высокой упругостью. Недопустимо наличие любых деформаций щеткодержателей.

Самым слабым звеном стартера ВАЗ 2114 являются четыре щетки. Они сильно подвержены износу в результате трения об коллектор. Поэтому при их визуальном осмотре важно не только контролировать отсутствие термических и механических повреждений, но и измерить остаточную длину. Если размер близится к 4 мм, то щетки подлежат замене.

В планетарном редукторе имеется смазка. Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал. Поэтому при разборке важно промыть шестеренки. Во время сборки редуктор должен быть заполнен свежей смазкой.

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

Основные причины и методы их решения

Полезно! Может быть вам повезло и поможет сбрасывание ошибок инжектора. Для этого сначала нужно снять отрицательную клемму с АКБ. Если через 5–10 минут автомобиль заводится также, то проблема не в этом.

На затруднённый запуск двигателя влияет ряд простых причин, устранить которые можно самостоятельно в гараже, имея при себе стандартный набор инструментов.

Механизмы стартера (щётки, бендикс)

В процессе переборки стартера. Стрелкой указаны износившиеся щётки.

• На подержанных автомобилях на стартере изнашиваются щётки. В этом случае нужно снять крышку и заменить их на новые;
• Стартер, эксплуатирующийся длительное время, можно перебрать, прочистить все механизмы, промыть WD-40 и набить новым литолом, так как старый скорее всего закоксовался и сбился в шарики;

Топливные проблемы

В процессе замены сетки бензонасоса. Справа старая, а слева новая сеточка грубой очистки

Попадание мелких частиц мусора в бензобак . Лечится эта проблема чисткой топливной системы и заменой фильтра.

Не верные показания датчиков

Выход из строя или неправильная подача сигнала с датчиков на ЭБУ (требуется их диагностика, а в случае обнаружения неисправности – замена на новые):

1. Датчик скорости.
2. Датчик положения коленчатого вала.
3. Датчик холостого хода.
4. Датчик фаз.

Провода, фильтр и свечи

Засорившийся воздушный фильтр

• Пробиты высоковольтные провода , плохой контакт на наконечниках (окисление). В процессе визуального осмотра редко определяется, самый лучший вариант заменить на новые или заведомо исправные. Перед заменой можно почистить (продуть) контакты на старых проводах.
• Свечи залиты , получили механические повреждения или выставлен неправильный зазор. По необходимости делается следующее: вворачиваются новые, устанавливается нужный зазор или старые возвращаются на место.
• Засорение воздушного фильтра , ввиду чего ухудшилась подача воздуха в камеру сгорания двигателя. Рекомендуется заменить на новый.

Бензонасос

Бензонасос находится под задним сидением

Бензонасос не даёт нужного давления , из-за чего форсунки не распыляют топливо, а просто разбрызгивают его. Для того, чтобы отбросить этот вариант нужно померить давление топлива манометром (номинальное должно соответствовать норме в 3,2 бар).

При другом результате ситуация требует замены бензонасоса.

Поломка двигателя

Снижение компрессии в цилиндрах — одна из самых страшных ситуаций для автовладельца. В этом случае, воспламеняющиеся газы попадают в картер, а новые пары не возгораются.

Подготовка к замеру компрессии в двигателе

В данной ситуации требуется замена поршневых колец, а может быть и капитальный ремонт двигателя.

Неисправности реле стартера

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

1. При запуске двигателя стартер не отключается сам. Это легко можно определить по достаточно громкому и резкому жужжанию, которое слышно в салоне ВАЗ 2115;
2. При поворачивании ключа в замке зажигания отчётливо слышен щелчок, но при этом ничего не происходит и стартер не запускается;
3. При повороте ключа стартер якобы начинает работать, но двигатель при этом не запускается.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы. Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Для ВАЗ 2115 рентабельнее произвести замену реле, чем его отремонтировать до того состояния, чтоб он исправно работал.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Ремонт стартера – как починить?

Из строя может выйти и сам стартер ВАЗ 2114. В этом случае понадобится его полная замена или основательный ремонт. Для начала отключите реле стартера от блока управления. Находится он внутри салона, с левой стороны рулевой колонки. На фото или схеме по маркировке вы найдете, какие именно предохранители нужно отключить. Если есть возможность, можно их и заменить.

Втягивающее реле стартера – устройство, принцип работы которого заключается в передачи тока от аккумулятора на стартер. Происходит это под воздействиям электромагнитного клапана. Как выглядит эта деталь, вы можете увидеть на фото. Именно втягивающее реле предотвращает сгорание обмотки стартера. Если бы его не было, то шел бы постоянный ток от аккумулятора. Втягивающее реле на моделях ВАЗ 2114 находится сверху на стартере, к нему подключается два провода, от зажигания и аккумулятора.

Эти контакты должны быть хорошо защищены от воздействия внешних факторов. Желательно перемотать их изоляционной лентой, это обезопасит их от короткого замыкания.

Чтобы заменить втягивающее реле стартера, необходим небольшой набор инструментов, а именно несколько ключей на 10 и 8, плоская отвертка и само устройство. Реле стартера в автомобиле ВАЗ 2114 расположено таким образом, что для его замены не нужно снимать полностью весь стартер. Стартер стоит снимать только в том случае, если необходимо провести полный его осмотр и выявления других причин поломки.

Втягивающее реле необходимо снимать аккуратно, чтобы втягивающий сердечник остался внутри. Особое внимание нужно уделить пружине – важно, чтобы она не осталась в стартере, потому что извлечь ее оттуда будет весьма проблематично. В комплекте нового реле нету сердечника, он приобретается отдельно, а пружина есть.

При попытке завести авто втягивающее реле стартера может издавать щелчки – в этом случае нужно заменить такое устройство, как бендекс. Бендекс отвечает за прокрутку стартера и шестеренок двигателя. Расположено оно внутри самого стартера. При оборотах стартера устройство изнашивается, и время от времени требуется его полная замена.

Замена реле: последовательность

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

1. Очистить поверхность стартера от грязи и пыли;
2. Открутить гайку с болта реле и снять его контакт;
3. Открутить винты, которые крепят реле к телу стартера;
4. Снять с торца гайки и разделяем стартер на 2 части;
5. Изъять старый сердечник и на его место поставить новый;
6. Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
7. Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

Стартер на ВАЗ 2114: находим, снимаем и устраняем неисправности

В системе зажигания инжекторного двигателя стартер является одним из ключевых узлов. Его функциональное назначение заключается в раскручивании коленного вала до тех пор, пока в блоке цилиндров не произойдет возгорание бензина и движок не начнет крутить коленвал самостоятельно.

В данной статье будут детально рассмотрены особенности конструкции стартера на ВАЗ 2114 и принцип работы, его расположение, а также признаки неисправности, причины и методы устранения типичных поломок.

Месторасположение стартера на ВАЗ 2114

Причины механического характера, почему стартер может выйти из строя

Выше перечисленные проблемы, связанные с работой стартера, носят электрический характер. Но специалисты отмечают и ряд других причин выхода этой автомобильной детали из строя. Они в основном носят механический характер. К ним относят износ следующих деталей:

1. Шестерни приводной (а именно ее зубьев).
2. Обгонной муфты.
3. Зубчатого венца маховика.

Объединяют эти неисправности одна общая характерная черта – металлический треск во время запуска двигателя внутреннего сгорания. Подобное явление специалисты объясняют следующим образом: в исправном состоянии электростартер раскручивает маховик практически без каких-либо сторонних звуков. Водитель не услышит ни скрипов, ни свистов. Как только случиться износ названных деталей, стартер, раскручивая энергично маховик для запуска клапанно-поршневой группы, начнет издавать посторонние звуки, что должно насторожить водителя и заставить задуматься о ремонте транспортного средства.

Выводы

Для владельцев ВАЗ-2114, ситуация когда при старте двигателя приходится долго крутить стартером — довольно частое явление. Причины рассмотрены выше и могут касаться многих систем: топливной, системы питания двигателя и других.

В процессе эксплуатации любого транспортного средства возникают различные казусы. Например, водителям хорошо известна ситуация, когда греется и плохо крутит стартер при заряженном аккумуляторе. Это делает невозможным нормальный запуск силового агрегата, поэтому стоит проанализировать возможные причины возникновения этой неисправности.

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

• Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
• Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
• Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
• Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
• Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
• Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

Назначение и особенности работы стартера

Этот элемент в системе запуска силового агрегата необходим для раскручивания коленвала, поскольку без этой процедуры любое транспортное средство попросту не сможет завестись. Если же устройство пуска по каким-то причинам перестает раскручивать коленчатый вал до того предела, пока он не наберет необходимые обороты, возникают проблемы с запуском мотора.

Не стоит путать неработающий стартер с механизмом, который плохо крутит двигатель, поскольку это два противоположных состояния элемента. Поэтому, каждому автовладельцу необходимо научится различать эти состояния и диагностировать их причины.

Перед тем, как выполнить тест устройства, необходимо проверить заряд источника питания, так как именно от него зависит корректный пуск двигателя. Если же батарея заряжена недостаточно хорошо, стартер уже не сможет раскрутить коленчатый вал.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе: Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
4. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
5. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
6. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Статья в тему: Замена диодного моста генератора на ВАЗ 2110

Предохранитель стартера ваз 2114

Реле стартера на ваз 2114 – где находится, ремонт и замена

Разряженный аккумулятор, проблемы со стартером не дают автоматически запустить силовой агрегат. Водители автомобилей с задним ведущим мостом помнят значение слов заводная ручка, храповик. В гайку шкива коленчатого вала закручивалось приспособление с несимметричными, косыми прорезами. Зубчатая коронка позволяла вращать рукоятку по часовой стрелке. Владельцы авто с передним приводом лишены возможности физическими усилиями исправить ситуацию. Основная надежда в поездке на понимание принципа работы стартового механизма, наличие запасных частей. Статья подскажет, где находится реле стартера на ваз 2114, какие признаки неисправности, как самостоятельно заменить дефектную деталь.

Предварительные замечания по технике безопасности

1. Напряжение свыше 36 вольт считается опасным для человека. Поражение током 0.1 ампер приводит к летальному исходу. Ситуацию усугубляют повышенная влажность, металлическое покрытие пола.
2. Стартер – электрический двигатель постоянного тока, способный пропускать 260 ампер при максимальной нагрузке.
3. Вмешательство голыми руками, металлическими инструментами в токовые цепи включенного агрегата опасно для здоровья. Демонтаж, ремонт, установку необходимо выполнять при отключенном питании аккумуляторной батареи.
4. Испытание обмоток на межвитковое замыкание, пробой изоляции на массу выполняется мегомметром. Генератор измерительного прибора вырабатывает напряжение до 2500 вольт. Прикасаться к контактам в процессе проверки запрещается.
5. Электромоторное оборудование требует внимательности, опыта. Печатные, электронные издания не лишены права на ошибку, опечатку. Неверное указание размера гаечного ключа быстро обнаружится. Прозвучит, непереводимая на иностранные языки, игра русских слов. Дело пойдет дальше. Неточность схемы малозаметна.
6. При первых симптомах неуверенности, недостатке знаний следует обратиться к профессиональному автоэлектрику. Сохранность автомобильной проводки, бортовой электроники котируется выше личных амбиций.

Где стоит реле стартера на ВАЗ 2114

Реле является компонентом пускового устройства автомашины. Назначение, расположение элемента станет понятно после рассмотрения функционирования узла целиком.

• Владелец авто поворачивает ключ замка зажигания в положение запуска. Выключатель замыкает цепь питания втягивающей обмотки реле – плюс батареи подается на контакт «50». Ток, проходя через витки, создает электромагнитное поле. Силы электромагнитной индукции воздействуют на якорь реле. Возвратная пружина сжимается. Вилка стартера перемещает муфту свободного хода. Шлицы бендикса входят в зацепление с зубчатым венцом маховика. Замыкается цепь питания удерживающей обмотки. Вторая катушка, по аналогии с первой, становится электромагнитом. Происходит самостоятельное удержание.
• Слышится характерный щелчок – звуковое подтверждение процесса втягивания. Тяговая обмотка обесточивается. Напряжение 12 вольт попадает на угольные щетки электромотора. Якорь стартера начинает вращаться, приводит в движение, посредством маховика, коленчатый вал. Период до 10 секунд длится запуск двигателя. Более продолжительные выдержки не рекомендуются.
• Успешный пуск – ключ занимает прежнее положение. Подпитка реле прекращается. Пружина разжимается. Реле уходит обратно. Муфта теряет сцепление. Стартер замолкает. Неудача приводит к повтору. В зимний сезон, сохраняя аккумулятор, утренний запуск выполняют в гараже с помощью специального пуско-зарядного устройства. Бездомным машинам остается посочувствовать.
• После трех попыток стоит задуматься о реальных причинах неудачи. Сел источник напряжения. Залило свечи у карбюраторных моделей. Пропала искра. Проблемы с подачей топлива. Список можно продолжать. Реле стартера ваз 2114 может быть первопричиной поломки в числе прочих вариантов.

Признаки неисправности втягивающего реле на ваз 2114

Своевременно вспомнить основное правило электриков. В электричестве существует две неисправности:

• отсутствие контакта в необходимой точке;
• наличие соединения в ненужном месте.

Суть проблемы. Возникло подозрение на неполадки в работе стартера. Симптомы неработоспособности составных частей стартового механизма похожи. Поиск слабого звена необходимо выполнять последовательно в ходе комплексного тестирования.

1. Нагрузочной вилкой измерить напряжение батареи. Показатели ниже нормы – зарядить.
2. Снять, почистить, смазать наконечники проводов питания, клеммы аккумулятора.
   Соединить, закрепить.
3. Проверить контактную группу замка зажигания. Изолированным проводом с очищенными концами прикоснуться к выводам, создать имитацию работы ключа. Процесс начался – заменить замок.

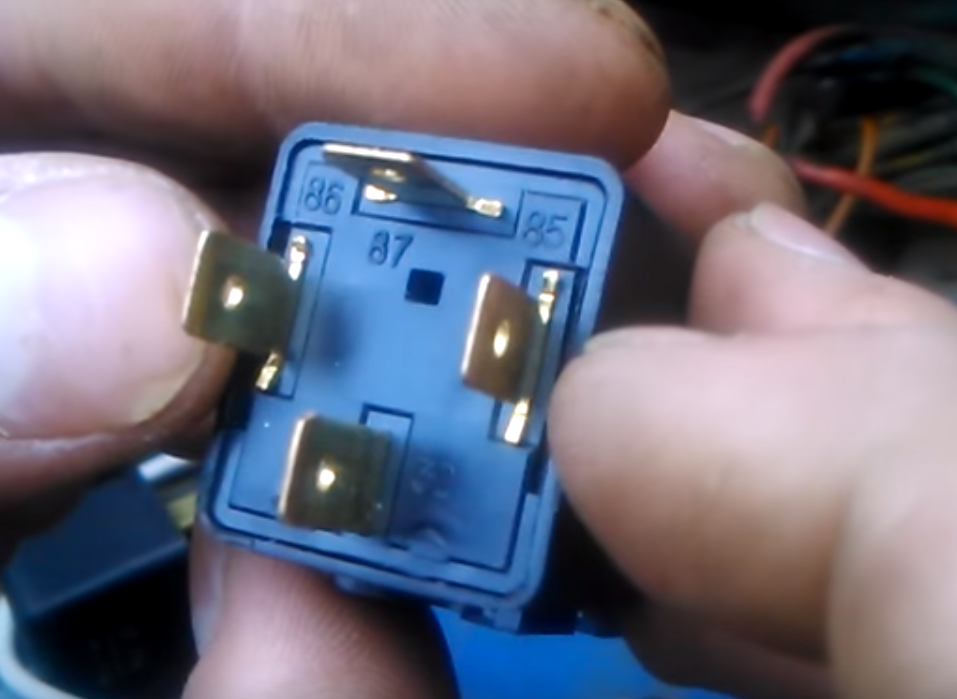

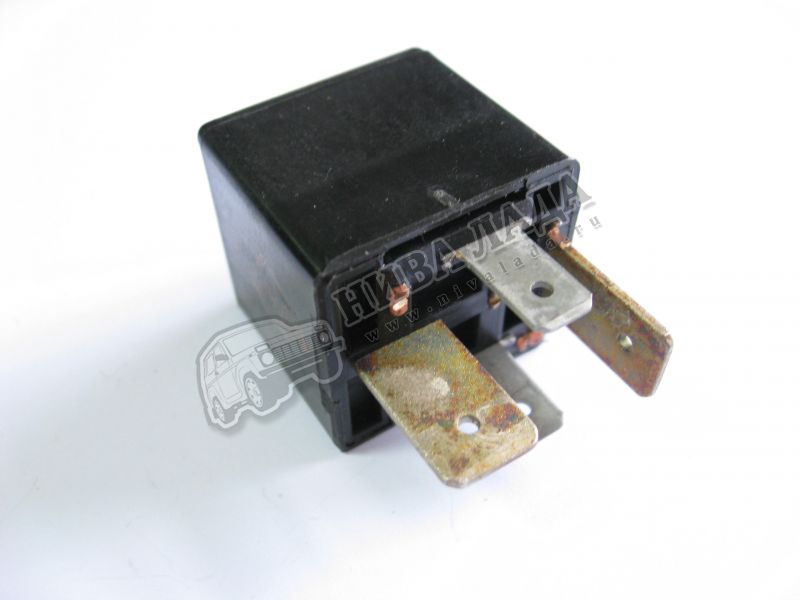

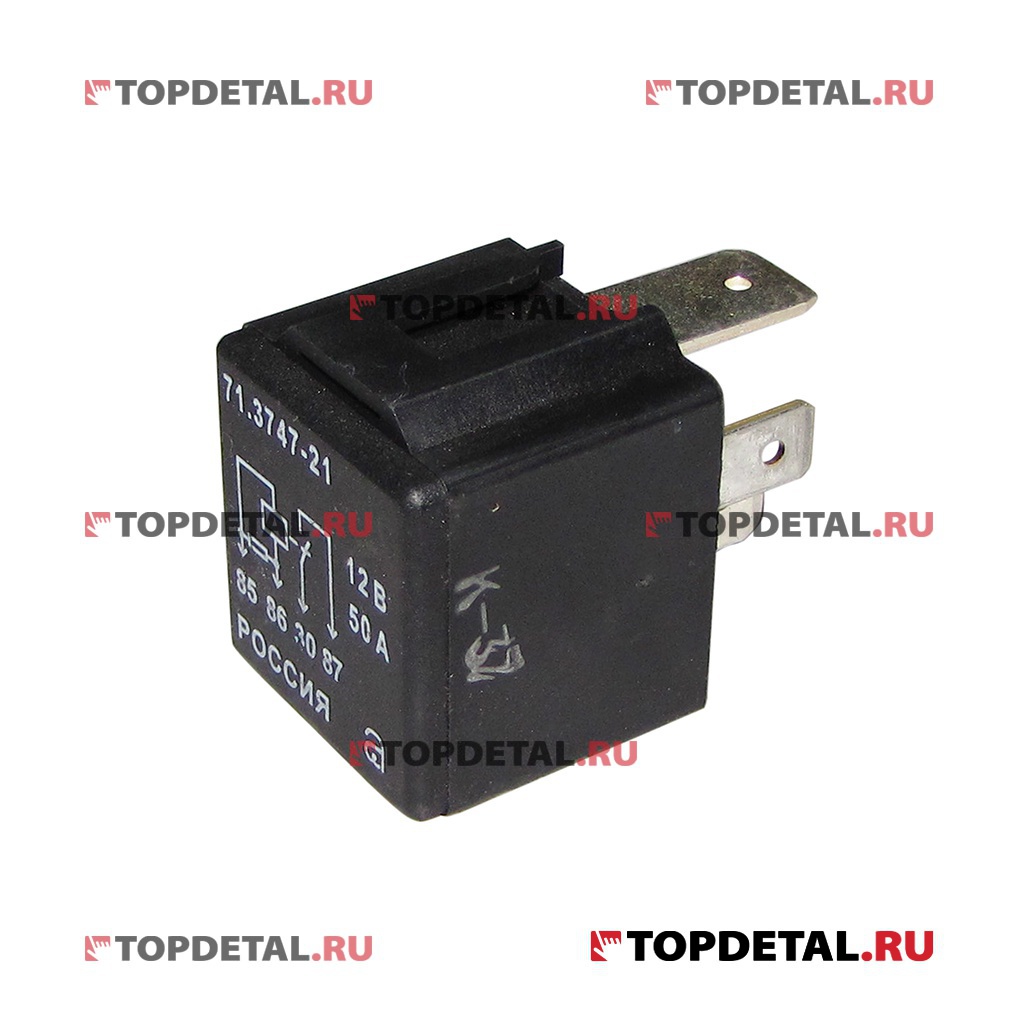

4. Следующая на очереди многофункциональная деталь – реле зажигания, прикрытое защитным кожухом рулевой колонки. Кроме участия в подключении стартера элемент коммутации выполняет ряд других операций: включение стеклоочистителей, обогрева стёкол. Токовые перегрузки вызывают перегрев, поломку. Существует несколько методов проверки:

• подменить заведомо исправной деталью.
• испытать мультиметром в режиме измерения сопротивления. При подаче 12 вольт на контакты 85, 88 прибор между точками 30, 87 должен показать 0 ом. Отсутствие напряжения – бесконечность.
• кратковременно перемкнуть гнёзда колодки 30, 87.
• подать «+12 вольт» напрямую на красный винт втягивающего реле (ориентироваться на традиционно подключённый штатный провод красного цвета). Позитивный результат указывает на дефект детали. Способ ремонта – замена.

5. Тестирование втягивающего реле. Если мероприятие из предыдущего пункта не вызвало срабатывание – сделать профилактику контактов.

• Отключить минусовую клемму. Ключом на 10 снять гайки, удалить грязь, окисление. Обработать смазкой. Собрать. Повторить пуск. Отрицательный исход бросает тень на тяговое реле. Отвёрткой с пластмассовой ручкой кратковременно замкнуть контактные болты. Стартер закрутился – виновник обнаружен.
• Возможный пробой изоляции, обрыв витков втягивающей обмотки не позволяет создать достаточное поле. Межвитковое замыкание, пробивание на массу проверяется мегомметром. Отчаянные мастера используют провода с лампочкой 220 вольт, сеть переменного электропитания. Обрыв может показать тестер.
• Если перемычкой положительного результата добиться не удалось – нужно снимать, ремонтировать стартер.

6. Встречается ситуация: реле втянулось, начал включаться стартер, прекращение вращения стартера. Предполагается плохое состояние удерживающей обмотки. Испытывается аналогично предыдущей катушке. Резюме – замена тягового реле.
7. Очередное нарушение алгоритма функционирования пускового механизма обнаруживается при включённом двигателе. Не отсоединяется венец коленчатого вала с шестернёй стартера. Раздаются стуки. Исправная обгонная муфта не позволяет превратить стартер в генератор. Необходимо срочно заглушить мотор. Кроме износа, перекоса металлических деталей механизма грешат залипшие контактные пятаки втягивающего реле. Решение понятно. Демонтировать агрегат. Разобрать, обнаружить дефект. Сменить изношенный компонент, почистить, смазать. Собрать, проверить, установить обратно. Сложный ремонт стартера предпочтительнее доверить специалисту.

Замена реле стартера на ваз 2114

Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:

• сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
• снять стартер в сборе, устранить проблемный модуль на верстаке.

Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.

Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

Схема установки реле стартера

Схема установки реле стартера

Порядок замены реле стартера

1. Отключить, удалить аккумуляторную батарею.
2. Снять воздушный фильтр.
3. Отключить подведенные провода.
4. Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.
5. Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.

не работает реле или что-то еще

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

• Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
• Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
• Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
• Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
• Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
• Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

НЕИСПРАВНОСТИ

Существуют различные признаки неисправности стартера на ВАЗ 2114:

• Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
• Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
• Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
• Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
• Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712. 3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?  Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска.  В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

1. Неисправно дополнительное реле стартера.
2. Полностью разряжен аккумулятор.
3. Отсутствует электрическая цепь между замком зажигания и ВР.
4. Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительное реле меняется очень легко, достаточно старую деталь вынуть из колодки и установить новую.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

1. Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
2. При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
3. Предотвращает включение стартера на работающем двигателе;
4. Предохраняет контакты замка зажигания от перегрева и подгорания.

Напишите в комментариях на сколько Вам помогла моя история??

Предохранители и реле ВАЗ 2113, 2114, 2115

Ко­лодка	№ штекера	Цвет	Электрические цепи
Ш1	1	БГ	Кнопки управления стеклоподъемников
	2	Г	Выключатель зажигания (кл. 15/2)
	3	ГЧ	Реле зажигания
	4	ЖГ	Переключатель двигателя отопителя
	5	Р	Выключатель зажигания (кл. 30)
	6	КР	Выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	Блок управления блокировкой дверей
	8	П	Выключатель зажигания (кл. 50)
Ш2	1	БГ	Переключатель очистителя заднего стекла
	2	Г	Переключатель указателей поворотов (правый)
	3	П	Включатель стоп-сигналов
	4	БК	Контрольная лампа целостности ламп
	5	ПЧ	Включатель аварийной сигнализации
	6	ГБ	Дверь левая передняя
	7	—	Резерв
	8	ЗЧ	Контрольная лампа дальнего света
	9	—	Резерв
	10	ОЧ	Включатель задних противотуманных огней
	11	ГП	Контрольная лампа резерва топлива
	12	ПЧ	Контрольная лампа уровня топлива
	13	БЧ	Плафон освещения салона
	14	КГ	Контрольная лампа ручного тормоза
	15	ГЧ	Переключатель указателей поворотов (левый)
	16	—	Резерв
	17	Ч	Масса » — «
Ш3	1	Ж	Датчик скорости
	2	ЧП	Включатель аварийной сигнализации
	3	ГК	Переключатель указателей поворотов
	4	СБ	Контрольная лампа уровня масла
	5	Ч	Масса
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	РЧ	Контрольная лампа износа тормозных накладок
	8	З	Выключатель наружного освещения
	9	ЖЗ	Переключатель стеклоочистителя и омывателя стекла
	10	ПГ	Патрон подключения переносной лампы
	11	ЖБ	Переключатель стеклоочистителя и омывателя стекла
	12	РК	Переключатель стеклоочистителя и омывателя стекла
	13	ЖП	Переключатель наружного освещения
	14	Ж	Контрольная лампа противотуманных фар
	15	—	Резерв
	16	СГ	Указатель давления масла
	17	—	Резерв
	18	Р	Переключатель стеклоочистителя и омывателя стекла
	19	СО	Переключатель стеклоочистителя и омывателя стекла
	20	С	Переключатель стеклоочистителя и омывателя стекла
	21	—	Резерв
Ш4	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	ОГ	Стеклоочиститель, комбинация приборов
	4	ЖП	Включатель наружного освещения, переключатель стояночного света
	5	К	Реостат освещения приборов
	6	—	Резерв
	7	ЧБ	Переключатель очистителя и омывателя ветрового стекла
	8	О	Клемма Ш4 — 3
	9	СЧ	Включатель звуковых сигналов
	10	Б	Включатель стоп-сигналов
	11	—	Резерв
	12	СП	Переключатель света фар (ближний свет)
	13	ЖП	Подрулевой переключатель света
	14	—	Резерв
	15	Б	Выкл. очистителя фар
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	Контрольная лампа заряда аккумуляторной батареи
	19	С	Включатель противотуманных фар
	20	ГО	Контрольная лампа уровня охлаждающей жидкости
	21	КП	Тахометр
Ш5	1	З	Дальний свет (правый)
	2	ЗЧ	Дальний свет (левый)
	3	СЧ	Ближний свет (левый)
	4	ГП	Стартер (кл. 50)
	5	Г	Электровентилятор охлаждения радиатора
	6	С	Ближний свет (правый)
Ш6	1	—	Резерв
	2	З	Включатель света заднего хода
	3	ГЧ	Указатель поворота (левый передний)
	4	—	Резерв
	5	—	Резерв
	6	—	Резерв
	7	З	Реле очистителя фар, реле эл. двигателя омывателя фар
	8	Ж	Габаритный огонь (правый передний)
	9	БЧ	Выкл. подкапотной лампы
	10	ЖЧ	Габаритный огонь (левый передний)
	11	Г	Указатель поворота (правый передний)
	12	О	Включатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Ш7	1	—	Резерв
	2	ЖГ	Эл. двигатель ф р очистителя
	3	Б	Эл. двигатель фар очистителя
	4	—	Резерв
	5	СБ	Датчик уровня масла
	6	СЧ	Звуковые сигналы
	7	С	Датчик скор ости
	8	ЗБ	Датчик температуры охлаждающей жидкости
	9	Ф	Генератор (кл. 61)
	10	З	БУЭМ (кл. 5)
	11	БЧ	Включатель подкапотной лампы
	12	РБ	Датчик уровня омывающей жидкости
	13	РЧ	Датчик износа тормозных накладок
	14	СП	БУЭМ (кл.6)
	15	КП	Катушка зажигания
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	СЧ	Реле противотуманных фар
Ш8	1	ЖП	Реле противотуманных фар
	2	ЖЧ	Противотуманная фара (левая)
	3	Ж	Противотуманная фара (правая)
	4	ГП	Катушка зажигания, БУЭМ (кл.4)
	5	Р	Генератор (кл. 30)
	6	Р	Генератор (кл. 30)
	7	Р	Реле стартера
	8	РЧ	Реле противотуманных фар
Ш9	1	—	Резерв
	2	Г	Указатель поворота (правый задний и боковой)
	3	БГ	Эл. двигатель очистителя заднего стекла
	4	ОЧ	Задние противотуманные фонари
	5	СЧ	Концевой выключатель задней двери
	6	ПЧ	Концевой выключатель передней правой двери
	7	БЧ	Плафон освещения салона
	8	КГ	Выключатель контрольной лампы стояночного тормоза
	9	ГЧ	Указатель поворота (левый задний и боковой)
	10	С	Элементы обогрева заднего стекла
	11	С	Фонарь освещения номерного знака
	12	ГБ	Дверь передняя левая
	13	Б	Плафон освещения салона
	14	П	Стоп-сигналы
	15	Ж	Габаритный огонь (правый задний)
	16	З	Фонарь заднего хода
	17	ЖЧ	Габаритный огонь (левый задний)
	18	ЖГ	Очиститель заднего стекла
	19	С	Элемент обогрева заднего стекла
Ш11	1	РБ	Насос омывателя
	2	РЧ	Клапан омыватель заднего стекла
	3	—	Резерв
	4	З	Концевой выключатель карбюратора
	5	БЧ	Подкапотная лампа
	6	СП	Электро клапан карбюратора
	7	—	Резерв
	8	К	Подкапотная лампа
	9	Б	Двигатель стеклоочистителя ветрового окна
	10	О	Двигатель стеклоочистителя ветрового окна
	11	—	Резерв
	12	СГ	Датчик аварийного давления масла
	13	—	Резерв
	14	Р	Клапан омыватель ветрового стекла
	15	СО	Двигатель стеклоочистителя
	16	С	Двигатель стеклоочистителя
	17	—	Резерв
	18	ЖБ	Двигатель стеклоочистителя
	19	—	Резерв

На грани самосожжения… Реле стартера ВАЗ 2114… — Лада 2114, 1.

5 л., 2006 года на DRIVE2

Некоторое время назад (около полугода) стал хандрить стартер — сначала бендикс стал подавать голос, потом втягивающее залипать… Ну да ладно, как говорят — машина совершеннолетняя, можно тр**аться сколько угодно… годы и пробег привели к мысли поставить новый стартер. Купил/поставил — всё хорошо, стартер — зверь, крутит — движок с подушек сворачивает… Все счастливы… До поры, до времени.
Через несколько месяцев, заскочив как-то на заправку, при запуске вместо крутящего двигатель стартера услышал лишь сухой щелчок… и второй, и третий, и ещё… Н-н-не-е-а… Завелась только с пол-заправщика, спасибо ему за помощь.
До свободных выходных стартер бастовал ещё раза четыре, причём именно после короткой остановки (на заправке, у магаза и т.п.), а после долгой стоянки (ночь, работа) заводилась очень бодро — как обычно. За это время у меня почти полностью сгорело жало отвёртки, которая стала «вторым ключом зажигания» на момент щёлканья))) и появилась «боязнь заправок» — постоянно мысли в голове — сука, сейчас не заведётся…)
Полазил по мурзилке, по вай-фаю в поиске подобной проблемы… везде одно и тоже — аккумулятор, замок зажигания, стартер — вот вся цепь, больше ничего нет, проблема где-то тут… Снял почти новый стартер и разобрал его, в надежде на «запчасти говно», «хреново пропаянные и окислившиеся контакты» и т. п. Но нет — всё в норме, всё чисто, пропаяно офигенно… Собрал — поставил, попутно зачистив все возможные контакты, массы и т.д.
Через пару дней опять раздался сухой щелчок, как гром среди бела дня — у меня задёргалась бровь, щёлкающий звук стал мерещиться мне в каждом шорохе… Всё перебрано, зачищено, где надо — замазано, осталось только камушки с протектора выковырять на всякий случай)

Додумался — звоню электрику, мол, так и так — такая хрень, давай лечить…:
— Реле стартера замени сначала, если не поможет приезжай — будем делать
— Втягивающее? Новое, перебранное…
— Нет, не втягивающее — обычное реле на стартер, 4-х контактное…
— У меня его нет…
— Есть!
— Нету…
— Есть, ёпта! Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…
— О-кей, гугл… ща гляну.
Иду к машине, кланяюсь в педальки, заглядываю в закрома… Ёкарный бабай! Нигде, блин — ни в мурзилке, ни на одном форуме не видел инфы об этом реле, грёбаный гебастос…

Полный размер

Причина бессонных ночей и дёргающейся брови

Спора нет — я может где-то и затупил, но реле стартера на «самарах», видимо, есть)) Может кому и пригодится…)

Лада 2114 «Чепырka» )) › Бортжурнал › Расположение и предназначение предохранителей ВАЗ 2114

Считаю данную информацию полезной. Схема с описанием позаимствованна с сайта: vaz-2114-lada.ru/2012/06/predoxraniteli/

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

описание: описание: описание: описание: описание: предохранители ваз схема

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.
Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)

3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ:

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

3- главное реле

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Стартер ВАЗ-2114 не крутит и не работает: фото и видео

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Почему не крутит стартер?

Расположение стартера под капотом отмечено красной стрелочкой

Стартер выглядит так

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

В первую очередь, стоит проверить те узлы и их исправность, от которых зависит работа самого стартера.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Если надо срочно ехать!

Данный способ не рекомендуется к частому использованию! Завести двигатель можно попробовать, если замкнуть контакты стартера напрямую.

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

1. Состояние аккумуляторной батареи. Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.

   Запускаем двигатель с помощью пуско-зарядного устройства

2. Состояние контактов на стартере. Дальше по цепи стоит проверить контакт массы на втягивающем реле. Иногда он может ослабнуть, поэтому под нагрузкой не пропустит высокий пусковой ток. Лечится это просто — откручиваем минусовую клемму на втягивающем реле, зачищаем её и плотно закручиваем.

   Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их

3. Параллельный вариант — отсутствие сигнала от замка зажигания. Для проверки этой цепи воспользуемся мультиметром или контрольной лампой. Первый признак такой неисправности — втягивающее реле не срабатывает вообще.

   Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

Неисправность может иметь как механический характер, так и электрический.

К механическим неисправностям относится износ шестерни бендикса. В этом случае втягивающее реле срабатывает и стартер крутится вхолостую, но не вращает при этом маховик коленвала. Этот симптом может говорить также об износе венца маховика. В этом случае необходимо демонтировать стартер и установить причину визуально.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

1. Втягивающее реле. В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.

   Провода втягивающего реле стартера

   Отсоединённые провода втягивающего реле стартера

   Проверяем целостность обмотки втягивающего реле

2. Щёточный узел. Если втягивающее срабатывает, а стартер все равно не крутит, большая вероятность того, что износился или подгорел щёточный узел. Эту проблему решит замена щёток.

   Меняем щетки стартера

3. Замкнутые обмотки ротора или статора, ротор может иметь серьёзный люфт на втулках и замыкать на статор. Малоприятная ситуация и в этом случае придётся полностью разбирать стартер или заменять его новым. В таком случае диагностируются обмотки статора и якоря, проверяется состояние втулок якоря, люфта быть не должно. Первый признак неисправности обмоток или люфтов якоря — перегрев корпуса стартера, тяжёлое вращение, отсутствие реакции даже при исправном втягивающем реле.

   Проверяем обмотки статора на обрыв

   Проверяем обмотки якоря на обрыв

Видео как снять стартер и проверить его на работоспособность

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16 при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах реле стартера устанавливали в блоке с остальными управляющими реле.

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций — блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

Выводы

В любом случае, перед определением неисправности в электрической цепи стартера, стоит изучить схему электрооборудования конкретного автомобиля. Удачного всем пуска и добрых дорог!

Проверка контактов реле — Лада 2114, 1.6 л., 2008 года на DRIVE2

Здравствуйте, уважаемые посетители «Drive2». Недавно, меняя радиатор охлаждения, провел ревизию реле вентилятора, контакты которого оказались довольно сильно изношены (www.drive2.ru/l/9190094/). Возникла идея проверить контакты всех реле автомобиля, а заодно и узнать, где и какие реле установлены. В монтажном блоке контакты других реле оказались практически не изношенными, можно было их даже не зачищать. Да и с идентификацией вопросов не возникло, ибо названия реле и их расстановка отображены на крышке монтажного блока.

Полный размер

Полный размер

Такая картина открывается на обратной стороне крышки монтажного блока

Несколько реле установлены в кабине: слева от водителя, под панелью, у рычага открывания капота и в «бороде», справа от ЭБУ. Покопавшись в мурзилках (3 экз. разных авторов), а так же в Интернете, определил назначение этих реле.

Полный размер

Реле под панелью слева от водителя: 1 — реле стартера; 2 — реле разгрузки контактов замка зажигания; 3 — реле противотуманных фонарей

Вскрытие показало, что немного изношены контакты реле стартера. Контакты реле 2 обгорели незначительно, эрозия наблюдалась в виде темной точки, которая практически исчезла после протирки контактов спиртом. Реле противотуманных фонарей удивило своей сложностью. Внутри него собрана целая электронная схема. Релюшку посередине платы вскрыть не удалось, да я и не очень старался это сделать. Думаю, там всё нормально, потому что противотуманные фонари используются исключительно редко.

Полный размер

Разобранное реле стартера

Полный размер

Так выглядят контакты реле стартера после 35 тыс. км пробега автомобиля. Их пришлось зачистить

Полный размер

Реле противотуманных фонарей

Полный размер

Реле противотуманных фонарей. Общий вид электронной платы

Для того, чтобы добраться к реле ЭБУ, снимаем боковую панель слева от ног пассажира. Взору открываются 2 реле.

Полный размер

Реле под приборной панелью слева от ног пассажира, рядом с ЭБУ: 1 — реле бензонасоса; 2 — главное реле

Реле снимаются элементарно просто, путем отворачивания гаечек на 8. Против ожидания, контакты реле бензонасоса были эродированы незначительно, меньше, чем у реле стартера. Всё-равно, раз уж открыл крышку реле, контакты зачистил. Контакты главного реле оказались в идеальном состоянии, сияя первозданной чистотой. Я с ними ничего не делал, просто собрал реле и всё! Кстати, реле бензонасоса и главное реле совершенно идентичны и взаимозаменяемы, впрочем, как и реле стартера и замка зажигания.
Заглянув дальше под панель, непосредственно над ЭБУ обнаружил еще одно реле неизвестного для меня назначения. Реле 5-контактное, на 40А и такое впечатление, что его сюда поставили по принципу «куда пришлось». Это чувствуется хотя бы по тому, как прижимная гайка изгибает ушко реле, явно не предназначенное для установки в данном месте. Знатоки, просветите, пожалуйста «темного» человека относительно назначения данного реле.

Полный размер

Реле непонятного назначения, установленное над ЭБУ

Полный размер

Общий вид реле, установленного над ЭБУ

Состояние контактов данного реле оказалось в отличном состоянии, зачистка не потребовалась.
И последнее. Когда уже устанавливал реле на место, заглянув глубже под панель, рядом с рычагом открывания капота обнаружил еще одно устройство, похожее на большое реле. Что это такое, в литературе не нашел, снимать и изучать не стал. Может, кто знает, что это такое?

Полный размер

Еще одно устройство таинственного назначения, установленное в труднодоступном месте

По результатам проведенного рейда напрашиваются следующие выводы:
1. Наибольшему износу подвержены контакты реле вентилятора системы охлаждения. Во избежание неожиданного отказа вентилятора, хотя бы через одно ТО ( примерно через 30 тыс. км пробега), контакты этого реле следует зачищать, либо просто менять реле. Для продления срока службы реле, в цепи питания электродвигателя вентилятора крайне желательна установка разгрузочного диода.
2. Контакты реле стартера и бензонасоса изнашиваются менее интенсивно. Эти реле можно обслуживать с периодичностью 60 тыс. км. В цепи питания реле стартера и бензонасоса можно установить разгрузочные диоды.
3. Необходимость обслуживания или профилактической замены других реле не обнаружена. Однако следует ожидать, что после установки конденсаторов (обычно, 2200 мкФ х 2) параллельно проводу питания катушки зажигания, износ контактов реле замка зажигания станет непредсказуемым.
Спасибо всем, кто дочитал до конца. До свидания, всем мира и добра!

Лада 2115 «Stels» › Бортжурнал › Расплоложение предохранителей Ваз 2115 и их назначения.

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар;
F1-F20 – плавкие предохранители

F1 (10 А)
Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)
Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)
Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)
Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)
Правая противотуманная фара.

F9 (7,5 А)
Левая противотуманная фара.

F10(7,5 А)
Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)
Лампы габаритных огней по правому борту.

F12(7,5A)
Правая фара (ближний свет).

F13(7,5 А)
Левая фара (ближний свет).

F14(7,5A)
Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)
Правая фара (дальний свет).

F16 (15 А)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

F17-F20 резервные.

Лада 2114 👑👻 🚙 ВАДАЛАЗ 🔞 › Бортжурнал › 70. Разгрузочное реле стартера. Но поможет ли? — Помогло.

Вообщем, после смены стартера проблема так и осталась, вначале редко была потом чаще. А именно проблема заключается в том, что при повороте ключа, не реагирует стартер, но если замкнуть отверткой контакты, то автомобиль всегда запускается.
Вычитал что проблема может быть из-за подгарающей контактной группы, но у меня то стоит кнопка на стартер и через нее тоже не хочет запускаться… вот ведь загадка 🙂
Ах да, еще заметил что клеммы были окислившиеся, думал дело в них, снял, зашкурил, поворачиваю ключ — молчек.
Ладно думаю, попробую поставить это волшебное разгрузочное реле. Но хотел сделать именно так, чтобы в любой момент можно было бы вернуть стандартную систему. В итоге сделал — купил 2 клеммы что закрепить «плюс» и «массу» на клеммах акб, а разъемы «мама» «папа» у меня были.

Клеммы с круглыми дырочками на АКБ, клемма «папа» идет в разъем управляющего провода который идет с замка зажигания и раньше был одет на стартер, а «мама» соответсвенно идет на сам стартер.

Релешку пока что положил рядом с акумом.

Одел на стартер клемму

И новую клемму вставил в управляющий провод с замка зажигания.

Схемка подключения релешки 🙂

Ну работать работает, посмотрим будет ли толк с этой реле.
Просто сегодня я нашел такую вещь, до установки реле: если мерить напряжение при повороте ключа на управляющем проводе с замка зажигания, который идет на стартер, то напряжение в момент когда стартер не запускается может быть то 5В, то 4В, вообщем любые напряжение кроме нужного, где происходит потеря не понятно… Может кто сталкивался с таким?

UPDATE: Прошло уже ДВА года, машина заводится всегда при повороте ключа 🙂 Работает это реле. А я не верил что поможет, поставил релюшку и забыл.

Цена вопроса: 135 ₽

Реле стартера 2114, где находится реле стартера 2114, ремонт и замена реле стартера 2114 своими руками. Как заменить реле и бендикс стартера ваз 2114. Самостоятельная замена реле и бендикс стартера на ваз 2114.

Втягивающее реле это составная часть стартера, электромагнитный переключатель передающий ток от аккумулятора к стартеру.

Стартер 2114, устройство и принцип работы

Аккумулятор питает катушку стартера, а она воздействует на якорь воздействием магнитного поля, которое перемещает и сжимает возвратную пружину, заставляя бендикс соединиться с пазами маховика.В момент сближения компонентов контакта на втягивающей обмотке питание не подается, и магнитное поле удерживает якорь внутри системы. Далее после замыкания компонентов и запуска двигателя катушка держателя остается без питания, а якорь становится на свое место под действием пружин. В итоге Бендикс снят с производства.

Где находится реле стартера 2114

Реле стоит прямо на стартере и имеет два провода: толстый плюс — от аккумулятора и тонкий красный — от замка зажигания.

Как работает реле стартера 2114

Принцип работы реле прост: при повороте ключа зажигания на реле подается слабый ток, который замыкает пятаки и включается электродвигатель стартера. Если бы втягивающее реле отсутствовало, то ток, проходящий через аккумулятор, обжигал бы зажигание и всю контактную группу.

Признаки выхода из строя реле стартера 2114

• Зажигание сработало, но пусковое устройство крутит, так как двигатель не реагирует.
• Двигатель заработал, но стартер продолжает крутить. Звук громкий и неестественный.
• Наоборот зажигание проверял, но стартер не крутит. Однако был слышен щелчок реле.

При визуальном осмотре реле при его неисправности можно заметить залипшие контакты, сгоревшую обмотку, следы обугливания на проводе, следы износа.

Причины выхода из строя реле стартера

Основная причина выхода реле из строя это пробой контактных пластин в реле, сгорание обмотки, выход из строя и усталость большинства материалов.

Инструменты, приспособления, расходные материалы

При выполнении работ по демонтажу реле стартера Вам потребуется:

1. Отвертки: плоская и крестовая.
2. Набор ключей.

Как снять втягивающее реле стартера 2114 (пошагово)

Для более удобной замены реле желательно демонтировать сам стартер. Описанный ниже процесс относится к сборному реле, когда можно заменить отдельные компоненты конструкции:

1. Отсоедините минусовую клемму от аккумуляторной батареи.
2. Отсоедините красную клемму с реле.

3. Берем ключ на «8» мм и откручиваем гайку крепления щеточного узла. Она за реле.

4. Удалите контакт, который удерживала эта гайка.

5. Откручиваем крепление реле к массе. Здесь речь идет о стяжных болтах.

6. Затем демонтируйте провод питания и вытащите само реле.

7. Откручиваем с торцевой части гайку крепления, что дает возможность демонтировать верхнюю часть реле.
8. Желательно сразу заменить основное реле.

Стартер бендикс, где находится бендикс и зачем он нужен

Америка – настоящий автомобильный континент. Можно бесконечно перечислять имена дизайнеров, некоторые из которых незаслуженно забыты, а некоторые из них до сих пор действительно упоминаются возле прилавков автомагазинов. Одним из них является имя Винсента Бендикса, величайшего промышленника и изобретателя, без которого современное автомобилестроение и авиация лишились бы многих оригинальных решений.

Именно Винсент Хьюго Бендикс в 1910 году запатентовал муфту, которая притягивается соленоидом для привода коленчатого вала ДВС в момент пуска. Для передачи крутящего момента от электродвигателя стартера к коленчатому валу достаточно использовать простую зубчатую передачу. Большой проблемой является автоматический вывод из зацепления шестерни маховика коленчатого вала и ведущей шестерни стартера. Именно настоящую проблему решил Биндикс — он научил передачу не просто выходить из сцепления с маховиком, а совершать это в момент запуска двигателя, ни позже, ни раньше.

Как заменить стартер бендикс (подробно)

Заказ работ:

1. Отсоедините минусовой провод от аккумуляторной батареи.
2. Берем ключ на «13» и откручиваем два верхних крепежных винта, которые крепят его к муфте. Третьего болта обычно нет, но если он все же есть, то потребуется смотровая яма, чтобы его открутить.
3. Сдвинув стартер вперед, берем провод №1 с разъема реле.

4. Берем ключ на «13» и откручиваем гайку крепления провода, соединяющего релейный выход с плюсом аккумулятора.

5. Визуально оцениваем состояние зубьев маховика.
6. Крестообразной отверткой откручиваем два винта крепления в крышке стартера.

7. Откручиваем гайку крепления вывода обмотки на реле.

8. Снимите кронштейн шайбы.

9. Ключом на «10» откручиваем два самых тугих болта и достаем их.

10. Проверьте состояние втулок.

11. Для отделения корпуса стартера наносим пару легких ударов деревянным или резиновым молотком по нижней части корпуса.Оцениваем состояние кистей.

12. Вытащите уши Bindix из вилки.

13. Знай стопорное кольцо.

14. Второй замок надо прятать отверткой.

15. Удалить бендикс.

16. Установить новый бендикс.
Сборку
17. выполнить в обратном порядке.

Наконечники Prof.

Рекомендуем посмотреть следующее видео:

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил полностью разобрать свой б/у стартер, чтобы на наглядном примере показать как происходит его разборка и последующий ремонт устройства.Также опишу втягивающее реле, которое часто является причиной неработоспособности самого стартера. Пожалуй, стоит начать с этого.

Чистка копейки от нагара на втягивающем реле

Все это лучше делать на снятой детали, о чем можно прочитать здесь . После этого с помощью глубокой головки и ключа откручиваем три гайки крепления крышки к кузову, как это хорошо видно на фото ниже:

Когда все гайки откручены, необходимо надавить на все болты с одной стороны, и вытащить их с обратной стороны:

Теперь аккуратно откиньте крышку реле, но не до конца, так как будет мешать провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет очистить от налета и нагара, если они есть. Также необходимо открутить сами монетки (всего две штуки), открутив две гайки с внешней стороны крышки:

А потом их можно вынуть руками, с обратной стороны:

Также тщательно зачистите их мелкой наждачной бумагой до блеска:

Выполнив эту нехитрую процедуру, можно установить все обратно в обратном порядке. Если проблема была именно в сгоревших копейках, то она точно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере тоже могут изнашиваться и вызывать выход агрегата из строя.В этом случае их необходимо заменить. На автомобилях семейства «классика» стартеры немного отличаются друг от друга. А вот при замене щеток особой разницы не будет. Либо нужно будет снять заднюю крышку, под которой они находятся, предварительно открутив пару болтиков. Либо открутить всего один болт, стягивающий защитную скобу, под которой находятся щетки:

А вот так все выглядит после:

Всего 4 щетки, каждая из которых доступна для снятия через отдельное окно. Достаточно просто открутить один болт его крепления:

А затем, нажав на пружинную скобу, поддеть ее отверткой, и она легко снимается:

Все остальные вынимаются так же образом, и вам нужно изменить их все сразу. Установка осуществляется в обратном порядке.

Разборка стартера ВАЗ 2107 и замена основных узлов

Для разборки стартера нам понадобится следующий инструмент:

Молоток

Гаечный ключ (в моем случае 19)

Сначала открутите ключом на 10 две гайки, которые показаны ниже:

Затем снимите крышку, поддев ее отверткой, если необходимо:

После этого можно снять корпус со штырьков вместе с обмоткой:

Если необходимо заменить обмотку, то тут нам и понадобится силовая отвертка.Необходимо открутить по 4 болта на корпусе с каждой стороны, как наглядно показано ниже:

После этого пластины, прижимающие обмотку, опускаются, и ее можно смело снимать:

Начиная с части с якорем бесплатно, вы можете начать его демонтаж. Для этого тонкой отверткой поддеваем пластиковую скобу, на фото ниже она показана после смещения:

И вынимаем якорь из передней крышки корпуса стартера:

И к снимите муфту с валом, необходимо снова снять стопорное кольцо с помощью отвертки:

И после этого его легко снять с вала ротора:

При необходимости ремонта или замены отдельных деталей , покупаем новые и устанавливаем их в обратном порядке.

ПОХОЖИЕ СТАТЬИ

Первоклассный стартер для ваз лада, подлинное превосходное качество, вдохновляющее на вождение

Купите эффективный и премиальный стартер для ваз на Alibaba.com с гарантированными сделками и предложениями. Эти ваз лада стартер инициируют работу двигателя путем проворачивания двигателя внутреннего сгорания. Их мощность запускает двигатель, и поэтому их называют стартерами и самозапускающимися двигателями. Для больших моторов роль стартера может выполнять и дополнительный ДВС.

В зависимости от их механизма, ваз лада стартер разных типов можно приобрести на Alibaba.com. В электростартерах используется электромагнитно-соленоидная система, и они обычно входят в состав бензиновых и небольших дизельных двигателей. С другой стороны, гидравлические стартеры используют систему клапанов, насосов, фильтров, поршневых аккумуляторов и резервуара. ваз лада стартер входят в состав некоторых дизельных двигателей и являются надежным методом запуска в большом диапазоне температур. И, наконец, пневматические стартеры состоят из воздушного компрессора, гидробака и турбины с редуктором.Они входят в состав некоторых газотурбинных и дизельных двигателей. Есть также некоторые пружинные стартеры, которые используют потенциальную энергию пружины для запуска двигателя без батареи.

стартер ваз лада весьма полезны, когда речь идет о функционировании двигателей и моторов. Они отвечают за плавное зажигание двигателя, поэтому на него не ложится дополнительная нагрузка, что обеспечивает плавную работу. Они находят применение в насосах, станках, генераторах и многом другом. Это оборудование используется в различных отраслях промышленности, таких как автомобилестроение, строительство и машиностроение.

Получите различные Ваз Лада Стартер на Alibaba.com и оцените непревзойденный сервис. Стартеры необходимы для работы двигателей. Поэтому крайне важно приобретать только качественный продукт. Чтобы получить решение для всех ваших потребностей, вам не нужно искать где-либо еще, кроме как здесь.

Устройство, принцип работы и возможные неисправности

В автомобиле ВАЗ-2114 датчик распредвала играет не последнюю роль. Для точного впрыска и зажигания существует множество устройств, которые подключаются посредством электронного блока управления.Чем больше датчиков в системах двигателя, тем лучше он будет работать, меньше будет расход бензина и выше мощность. Впервые на модели ВАЗ-2114 датчик распредвала был установлен в 2007 году. До этого обходились без него. Но в чем преимущество его использования? Этот вопрос следует изучить подробнее.

Что такое датчик распределительного вала?

Датчик положения распределительного вала, которым обладает ВАЗ-2114, представляет собой устройство, контролирующее состояние клапанов (открыты или закрыты).Его также называют фазовым датчиком. Это обозначение также верно. Поэтому его тоже можно использовать. На аппарат устанавливаются как восьмиклапанные моторы (с одним распредвалом), так и 16-клапанные (с двумя распредвалами). Его работа основана на эффекте Холла — так же, как и в бесконтактных распределителях зажигания. Только другими функциями обладает датчик распредвала (ВАЗ-2114). Симптомы проблемы будут рассмотрены ниже.

На распределительном валу имеются зубья. Расстояние между ними одинаковое. Но в одном месте двух зубов мало.И в момент, когда этот проход находится перед датчиком фаз, поршень в первом цилиндре находится либо в нижней, либо в верхней, мертвой точке. И в этот момент на электронный блок управления поступает сигнал, в котором заложен определенный алгоритм. Благодаря этому микроконтроллер понимает, что поршень первого цилиндра находится в одном из крайних положений.

Сигнал чтения

Сигнал – это импульс тока, который понимается блоком управления. Однако ЭБУ фиксирует два состояния: есть он или нет.Именно для выработки импульса на ВАЗ-2114 датчик распредвала и установлен. Микроконтроллер обрабатывает импульс и сравнивает его со всеми данными, которые были получены от других подобных устройств. Далее идет построение своеобразной трехмерной графики, которая накладывается на топливную карту. В случае несоответствия происходит подстройка тех или иных параметров зажигания или впрыска.

Разумеется, график строится только внутри контроллера, и визуализировать его можно только при подключении блока управления к диагностическому оборудованию.Коррекция происходит постоянно, при работающем двигателе. Следует отметить, что карбюраторные моторы такими устройствами не оснащались. На первые автомобили ВАЗ-2114 датчик распредвала не устанавливался, как и на их предшественников — ВАЗ-2109.

Как определить поломку ДФ?

А как понять что вышел из строя датчик распредвала? Неисправности, встречающиеся на ВАЗ-2114, связанные со считывателями, имеют очень похожие симптомы. При нестабильной работе двигателя он начинает «троить», а бортовой компьютер показывает повышенный расход бензина.Эти симптомы присущи многим поломкам. Говоря конкретно о датчике фаз, вы должны получить код ошибки: 0340 или 0343. Цифры говорят о том, что датчик положения распредвала неисправен или в его цепи имеется обрыв.

Блок управления двигателем не получает сигнал с DF. Поэтому угол опережения зажигания не регулируется. Схема двигателя изменена. Блок управления начинает работать по альтернативной, «аварийной» топливной карте. Он исключает сигналы того или иного датчика.Аналогично электронный блок управления ведет себя при выходе из строя лямбда-зонда (датчика кислорода).

Визуальный осмотр

Как правило, в большинстве случаев достаточно визуального осмотра автомобиля ВАЗ-2114. Датчик распредвала можно даже проверить. Многие водители не заглядывают под капот, поэтому часто рвут провода, разрушают корпус устройства и т. д. Перед началом ремонта убедитесь, что поломка фатальна и необходима только замена. Эта работа проходит в несколько этапов:

1. В первую очередь осмотрите датчик фаз.Ищите механические повреждения на нем. Если есть трещины, сколы, сразу меняйте устройство.
2. Осмотрите контакты, которые были произведены при подключении. Если на них есть ржавчина или влага, удалите ее. Проверить работу. Очень часто причиной плохой работы является отсутствие контакта или влага на штекерах. То же самое касается окисления.
3. Проверить электропроводку на наличие обрывов и коротких замыканий.

Замена: общие моменты

К сожалению, визуальный осмотр не может дать точного ответа на вопрос, почему не работает датчик фаз.По этой причине необходимо разобрать двигатель, чтобы добраться до устройства и провести его диагностику (и замену). Все типы двигателей имеют общие действия. Но как проверить датчик распредвала (ВАЗ-2114)? Вот что вам нужно сделать:

• Снимите отрицательную клемму с аккумулятора. Это обеспечит безопасность во время работы.
• Подготовьте инструмент: ключи, отвертки, головки и трещотку.

Все, можно приступать к ремонту.

Замена с 8-клапанными моторами

Процедура выглядит так:

1. Найдите местонахождение устройства: вверху мотора, справа от корпуса воздушного фильтра.
2. Датчик распредвала крепится одним болтом. Открутите его ключом на 10.
3. Извлеките ДФ.
4. В отверстие под датчик просуньте чистую ткань во избежание попадания пыли и грязи.
5. Выполните визуальный осмотр устройства.
6. Если на поверхности датчика много грязи, удалите ее. Попробуйте протестировать его в работе, установив на место. Если не поможет, то потребуется замена датчика.
7. Даже если установка нового устройства не дала эффекта, а ошибка все равно возникает, причина кроется в том, что шестерня сместилась на распредвал.И нужна новая аналогичная деталь, а не датчик распредвала (ВАЗ-2114). Кстати, его цена около 300 рублей.
8. Если ошибка появилась после замены (обрыва) ремня ГРМ, то, скорее всего, при установке его сместили на несколько зубьев. Разберите корпус ГРМ и проверьте метки.

Датчик фаз на 16-клапанный мотор

В целом процедура аналогична, но есть и отличия:

• На автомобиле ВАЗ-2114 датчик фаз расположен под воздуховодом, возле первого распредвала.
• Снимите решетку радиатора.
• Отвинтите два болта крепления ДФ с помощью головки на 10 мм и удлинителя.
• Убедитесь, что контакты чистые и не повреждены.
• При наличии дефектов установите новое устройство.
• Не используйте герметик или прокладки. Место установки очень агрессивная среда. Постоянно происходят перепады температуры.

На этом ремонт окончен. После установки нового датчика двигатель начинает работать в идеальном режиме, расход бензина возвращается на прежний уровень, пропадает детонация и «катание».Стоит обратить внимание на то, что восьмиклапанные моторы заменить немного проще – нет необходимости демонтировать решетку радиатора. После завершения ремонта обязательно проверьте работу двигателя с помощью диагностических сканеров.

р>>

Штатный иммобилайзер ВАЗ «АПС-4» («АПС-6»). Штатный иммобилайзер ВАЗ «АПС-4» («АПС-6») Иммобилайзер не заводит автомобиль ВАЗ 2114

В настоящее время иммобилайзер устанавливается практически на все новые модели АвтоВАЗ, начиная с ВАЗ 2109, ВАЗ 2110 и заканчивая последними модификациями ВАЗ 2114, ВАЗ 2115 и другими.использование диагностического оборудования, разрядка аккумулятора, внешние электромагнитные помехи и даже при работающем мобильном телефоне) заставляют автовладельцев решать проблему частичного или полного отключения функций таких устройств.

По своей сути принцип работы иммобилайзера достаточно прост. В процессе своей работы он обменивается данными с центральным компьютером, блокируя при отсутствии успешной инициализации (чтении электронного пароля) цепи зажигания и подачи топлива.Следует учитывать, что иммобилайзер ВАЗ в процессе своего «обучения» записывает свой индивидуальный код в память EEPROM контроллера, при этом в собственной памяти он одновременно сохраняет информацию об обученных ключах. Другими словами, самое первое, что нужно сделать при отключении иммобилайзера, это удалить всю имеющуюся информацию о наличии этого устройства из EEPROM памяти компьютера и, в первую очередь, необходимо отсоединить разъем, соединяющий ЭБУ и иммобилайзер.Что касается размещения, то на ВАЗ 2109 иммобилайзер спрятан за приборной панелью, а вот на ВАЗ 2110 (ВАЗ 2112 и др.) он закреплен прямо над ЭБУ, и для получения доступа к нему придется снять боковой щиток. Сложнее всего добраться до иммобилайзера на Ниве Шевроле.

Отдельного упоминания заслуживает восстановление диагностической линии при снятии иммобилайзера. Для этого установите перемычку между контактами 9.1 и 18 в разъеме ЭБУ.

Для того, чтобы грамотно оживить контроллер и полностью удалить информацию, оставшуюся от иммобилайзера, из его энергозависимой памяти, можно воспользоваться ноутбуком и одной из специально созданных компьютерных программ для перезаписи EEPROM (используя прошивку чистой, то есть необученной контроллер). Этот вариант перезаписи актуален для контроллеров VS.1 или January 5.1.x. Несколько дополнений для исправления ситуации на автомобилях оснащенных контроллерами Bosch M1.5.4, и в этом случае вам придется вскрывать блок и устанавливать в него специальную микросхему очистки EEPROM, при кратковременном включении зажигания.Нормальная работа двигателя будет восстановлена ​​после возвращения программного чипа на место. В ряде случаев такая технологическая процедура затруднена тем, что часто эта микросхема не снимается легко, а впаивается, и тут либо приходится вооружаться паяльником, либо пользоваться программой COMBISET, позволяющей очистить EEPROM вдоль обходного пути.

Если после всех этих процедур двигатель успешно запущен, можно попробовать переподключить иммобилайзер.При возникновении такого желания необходимо учитывать тот факт, что процедуру обучения устройства придется повторить с помощью красной клавиши, а это не всегда возможно. Если обучение не помогло с первого раза, можно попробовать удалить eeprom из платы иммобилайзера и почистить цепь с помощью программатора. Можно просто установить совершенно новый, а значит чистый чип. В некоторых случаях положительного эффекта можно добиться с помощью программного обеспечения Uncle Sam или Combiset.

Кстати, переобучение иммобилайзера проводится и после замены по тем или иным причинам центрального контроллера, так как в этом случае иммобилайзер не выполнит свою основную фикцию по запрету несанкционированного запуска двигателя.

Как бы то ни было, но вся работа с иммобилайзерами ВАЗ требует особой осторожности, так как производители таких устройств предусмотрели наличие определенных «подводных камней» на пути мастеров. Так, ошибка в обучении системы АПС-6 приводит к ее блокировке. Непрофессиональное стирание системы eeprom Микас 7.6 (устанавливается на Daewoo Sens) приведет к полной блокировке запуска двигателя. А вот на Калине отключение иммобилайзера может привести к нарушению работы центрального замка.

Практически все новые автомобили оснащены иммобилайзерами. Эти электронные устройства помогают предотвратить угон транспортного средства, отключая «жизненно важные» системы автомобиля. Как только злоумышленник сядет в машину, он попытается завести двигатель и уехать. Иммобилайзер либо вообще не позволит это сделать, либо угонщик сможет отъехать на несколько сотен метров, после чего подача топлива прекратится, а двигатель заглохнет.

Такие иммо устройства могут быть контактными или бесконтактными.Первые уже перестали выпускаться, а вторые пользуются большой популярностью у автовладельцев. Однако иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марки. Дело в том, что в детище отечественного автопрома часто возникают проблемы именно с электроникой и различными устройствами. Рассмотрим основные причины отключения иммобилайзера.

Почему нужно отключать иммобилайзер

ВАЗ стал оснащать иммо только инжекторные автомобили.Первые противоугонные устройства этой серии появились на ВАЗ 2110 и назывались они АПС-4. Сегодня более распространены более современные модели АПС-6. Сейчас этим устройством оснащены все автомобили серий от 2110 до 2115.

Самая частая проблема с этим устройством — потеря ключа или если автовладелец, сам того не зная, стер свой код. Если говорить конкретно о штатном иммо ВАЗ, то часто можно встретить проблему, связанную с тем, что в салоне не гаснет свет и, как следствие, не работает сигнализация.Кроме того, программное обеспечение иммобилайзера часто дает сбой, в результате чего его центральный блок не считывает информацию о ключе или считает его «не родным». В результате, останавливаясь на дозаправку, вы рискуете остаться в «заглохшей» машине.

Для перепрограммирования (жениться, обходиться, прошивать, обновлять, адаптировать) устройство нужно сначала выключить. Кроме того, иммобилайзеры обычно отключают при установке автосигнализации.

Обход иммобилайзера при подключении сигнализации

Перед отключением иммобилайзера на ВАЗ 2110 следует изучить все способы такого перезапуска, и первое с чего нужно начать, это полезная опция от ВАЗ.Поскольку именно в этих автомобилях чаще всего «глючат» иммобилайзеры, производители придумали простое решение этой проблемы. Благодаря специальному ПО можно произвести альтернативный запуск устройства и совершить одну поездку в аварийном режиме. Правда, для этого сначала нужно ввести шестизначный пароль. Активируется нажатием на педаль газа. Это означает, что если код «сброса» «999999», то соответствующее количество раз, с таким же интервалом, нужно нажать на газ. Положительных эмоций такая процедура не вызывает, но в безвыходной ситуации или при постановке сигнализации это может быть единственным способом перехитрить иммобилайзер.

Другой способ — обходной модуль (иммо обходчик). Небольшое электронное устройство снабжено приемопередающими антеннами, расположенными внутри и снаружи. Внутри корпуса также находится ключ или чип устройства. Как только вы заводите машину с сигнализацией, внутренняя антенна считывает код и передает его на замок зажигания.

Важно! Если машина заводится с ключа, такой обходчик не подойдет.

Если один из ключей был утерян, то оставшийся запасной можно разобрать и вынуть из него чип и закрепить на замке зажигания.После этого можно использовать любой ключ зажигания и иммо отключится.

Это что касается общепринятых приемов, которые помогут в решении таких вопросов, как отключение иммобилайзера на ВАЗ 2114. Если вы хотите вручную отключить иммо, то необходимо придерживаться следующих рекомендаций.

Правила отключения иммобилайзера

Перед отключением иммобилайзера необходимо отключить разъем от защиты, то есть дать системе сигнал об отсутствии иммо.После этого можно будет стереть данные на устройстве и заменить их новыми. Но на практике все не так просто.

Если отключить устройство неправильно, система может воспринять это как несанкционированный доступ и автомобиль будет полностью заблокирован. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно осторожны. Существует две схемы отключения иммобилайзера.

1. Обрезать провода.

Для этого найдите блок управления иммобилайзером. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать разъем на блоке и снять его. В этом разъеме вы найдете 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода необходимо разрезать, соединить и заизолировать.

После этого остается только удалить иммобилайзер и восстановить линию, по которой производится диагностика (К-линия).Для этого установите перемычку, которая восстановит связь между ЭБУ и диагностическим блоком. Обрезаем провода и соединяем их, после чего разъем ставится на свое законное место.

1. Перепрошивка своими руками.

Для этого вам понадобится:

• ПК или планшет;
• паяльник;
• ПАК-загрузчик-программатор.

Далее необходимо разобрать компьютер, найти разъем контроллера и подключить к нему ПАК-загрузчик.Читаем заводскую прошивку с расширением BIN. Также необходимо считывать информацию через разъем EEPROM. После этого нужно сохранить заводскую прошивку на компьютер и залить в компьютер чистую EEPROM. После этого можно отключить загрузчик, собрать контроллер и установить его на место.

При пайке блока автоПЗУ потребуется паяльник. Либо можно использовать программу COMBISET с функцией очистки EEPROM, тогда ничего паять не придется.

Если речь идет о конкретном иммобилайзере АПС-6, то полезно будет знать назначение штифтов иммо.

• Зеленый провод относится к антенной катушке в замке зажигания.
• Синий отвечает за реле дополнительного питания (для стеклоподъемников).
• Зелено-белый идет от выключателя головного света.
• Оранжево-белый относится к задним противотуманным фарам.
• Розовый — постоянный плюс от аккумулятора.
• Желтый провод подключается к массе при включенных задних противотуманных фарах.
• Жёлто-чёрный относится к К-линии, если это класс 7, то имеем провод от диагностической колодки, а если класс 8, то от блока управления ЭУР.
• Белый идет к катушке антенны, расположенной в замке зажигания.
• Зеленый/черный идет от двери VC на стороне водителя.
• Коричневый — из габаритов ВК.
• Черный — масса.
• Оранжевый относится к клемме 15 выключателя зажигания.

Под стражей

Обратите внимание, что иммобилайзеры АПС-6 часто могут располагаться в корпусе от АПС-4.Видимо, в те годы корпусов производилось больше, чем самих устройств, и поэтому производители решили их продать. Поэтому ищите плату, на которой может быть написано APS-6 вместо 4. Кроме того, имейте в виду, что приведенные выше правила могут отличаться, а также чипы, выпущенные в разные годы. Поэтому будьте внимательны и по возможности доверьте это дело профессионалу.

Подключив новую сигнализацию, часто сталкиваются с одной проблемой — не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы.В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три вывода: стартер, питание, зажигание. Здесь сложно запутаться, но мотор может включиться и заглохнуть уже через 5 секунд. По сути, так работает обычная защита. Как с этим бороться, обсуждается далее.

Ищем «виновника» всех проблем

Будем считать, что речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок, нужно прислонить к платформе, отсоедините два его разъема (лампочка и антенна).А потом, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Демонтаж модуля APS

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, устанавливают сигнализацию с автозапуском, и активирован штатный иммобилайзер, типа АПС-6. Есть четыре решения:

1. К сигнализации подключается обходчик иммобилайзера, а внутрь корпуса обходчика помещается чип-ключ;
2. Хороший вариант — установка обходчиков без ключа, только CAN-шины в машине семейства 2114 нет, а «по цифре» подключать некуда;
3. Также можно перевести иммобилайзер в сервисный режим, но в модулях АПС-6, в отличие от АПС-4, эта функция заблокирована;
4. Наконец-то можно полностью избавиться от штатной защиты, но для этого нужно сбросить EEPROM компьютера.

В общем случае EEPROM — это «запоминающее устройство», а ЭБУ — это контроллер двигателя. Получается, что придется работать с блоком контроллера, а сам иммобилайзер останется как был.

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может относиться к следующему семейству — Январь 5.1.Х или ИТЭЛМА 5.1. Цифровое обозначение, напечатанное на этикетке, в этом случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последние две цифры «пробел» или цифра «70», то BOSCH M1.Установлен контроллер 5.4. Стирание EEPROM в последнем случае выполняется с разбором блока, но без пайки. А в первом случае даже не придется открывать крышку блока.

Сброс EEPROM в контроллере BOSCH

Посмотрим как выглядит плата контроллера снизу:

БОСКХ М1.5 ЭБУ

Микросхема 24C02 представляет собой память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки для подключения программатора, который собран из трех транзисторов.

Схема программатора, о которой шла речь, выглядит тривиально. А значит можно быстро собрать своими руками:

Программатор для EEPROM 24C02

Устройство подключено к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Разумеется, «массу» тоже надо брать с этого разъема. Максимальный потребляемый компьютером ток в любом случае не будет превышать 0,5 А.

Теперь рассмотрим процедуру, позволяющую ЭБУ «забыть» о существовании иммобилайзера:

1. Напряжение питания (12 Вольт) подается на 18-й и 27-й контакты блока;
2. Общий провод, то есть «земля», подключается к 19-му контакту;
3. Подождите 10 секунд;
4. Подключить контакт B программатора к отводу 5;
5. Соедините контакт С программатора с контактом 6;
6. В интерфейсе программы Combiset выбрать пункт «Очистить EEPROM», нажать кнопку «Установить»;
7. Подождите несколько минут.

Проводка главного разъема ЭБУ выглядит так:

Блок ЭБУ, 55 контактов

Приложение Combiset необходимо скачать с официального сайта (almisoft.ru). Подойдет даже Демо-версия, доступная в разделе «Скачать».

В самой программе необходимо правильно задать номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это не единственный вариант.

Комбинированный интерфейс

Как «отвязать» контроллеры «Январь»

Распространенным типом контроллера на автомобилях ВАЗ-2114 являются следующие блоки: 5 янв.1.Х и ИТЭЛМА 5.1. Их нужно запрограммировать таким же образом. Требуется использовать переходник с COM порта на K-Line, но его легко сделать самому:

Скриншот окна Flashecu

Процедура стирания занимает несколько минут.

Сам блок, о котором говорилось выше и который нужно «отвязать» от иммобилайзера, всегда находится в одном месте — под крышкой тоннеля справа:

Интерьер четырнадцатой модели

Разумеется, речь идет о семействе 2114, и в других автомобилях ВАЗ найти блок будет сложнее.Установка и отключение могут быть выполнены следующим образом:

1. Снять «минусовую» клемму с аккумулятора;
2. Открутите фиксирующий болт и снимите защелку вместе с блоком;
3. Отсоедините разъем.

При установке шаги выполняются в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ питание подается в сеть. А потом, как ни странно, нужно включить зажигание и дождаться, когда заработает лампочка Check.И только потом, выключив зажигание, можно продолжать эксплуатацию.

Учтите, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отсоединив его клеммник от иммобилайзера, проводится стандартная ревизия:

1. От клемм 9 и 18 провода обрезаны;
2. Полученные отводы, идущие со стороны петли, соединяются.

Можно ничего не менять, а просто полностью отключить разъем, потеряв некоторые возможности:

1. Вежливое освещение;
2. ПТФ управления задними фонарями;
3. Управление стеклоподъемниками.

Как видите, иммобилайзер в современных автомобилях ВАЗ имеет множество функций. А выключают с одной целью — активировать сигнализацию с автозапуском.

Двухрядный разъем штатного иммобилайзера

Модуль обхода иммобилайзера на любом автомобиле ВАЗ хорошо работает в одном случае — когда он включен в разрыв цепи антенны. Но не все модули, выпускаемые на заводе, в принципе рассчитаны на такой вариант подключения.

Примечания по безопасности

Внутреннее устройство, такое как APS, обеспечивает наилучший уровень защиты.А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Он не взаимодействует с ЭБУ и не препятствует запуску двигателя. При этом при установке сигнализации с автозапуском всегда реализуется блокировка. В разрыв пускового троса входят два шнура, идущие к основному блоку. И пока охрана не отключена, двигатель запустить нельзя.

Типовая схема подключения сигнализации

Вся проводка, подключенная к замку зажигания, проходит под значительным током.Но выполнение монтажа своими руками не всегда обеспечивает хорошее качество соединения. В общем, автозапуск лучше доверить опытному электрику. Желаем вам успеха.

Вежливое освещение и дверные выключатели

Любая система сигнализации или безопасности всегда снабжена входом, подключенным к дверным выключателям. В автомобилях ВАЗ провод управления может быть подключен к одной точке (А). Диоды в данном случае не используются:

Схема подключения управления дверью

Обязательно выполните настройку: задержка опроса концевых выключателей должна быть 20-30 секунд.Если этого не сделать, при включении охраны будут возникать ложные срабатывания. Причина — работа блока АПС, который не гасит плафон после закрытия водительской двери. Рассматриваемый вариант называется «вежливое выделение».

Есть даже современные сигнализации, которые не позволяют включить задержку опроса датчика. Установка диодов поможет решить проблему.

По идее, выводы 7 и 13 BSC являются точками соединения, которые должны быть развязаны двумя диодами.Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализация подключается к точке Б, и установка задержки опроса в этом случае не требуется. Удачи.

Ключ-ходунк, принцип действия

Все автомобили ВАЗ с инжекторной системой питания вне зависимости от желания владельца комплектовались и комплектуются штатной противоугонной системой. Злые языки говорят, что у системы несколько иное назначение, однако нас, как владельцев, она в первую очередь интересует как защитная система ВАЗ-2114.Как отключить иммобилайзер, что после этого будет с двигателем, можно ли жить без штатной противоугонки — обо всем понемногу сразу после описания принципа работы устройства.

Зачем нужен и когда не нужен иммобилайзер на ВАЗ-2114

Штатный иммобилайзер предназначен для деактивации двигателя автомобиля в случае несанкционированного проникновения. Проще — вор может взломать дверной замок, может сломать замок зажигания, может даже запустить двигатель.Но не надолго. Система отключит подачу топлива и отключит питание двигателя после того, как двигатель поработает в течение нескольких секунд, если вообще отключит.

Иммобилайзер ВАЗ-2114

Штатный иммобилайзер узнает владельца по ключу с определенным цифровым кодом, который, по идее, достаточно сложно подделать. Более того, в более современных автомобилях иммобилайзер может даже позволить угонщику тронуться с места, но сигнал о взломе и угоне уже отправлен куда надо.

Последнее не относится к ВАЗ-2114.Там иммобилайзер отвечает только за блокировку двигателя и не более того. Тем не менее, само устройство не отличается высокой надежностью и может в любой момент наглухо отключиться, не дав владельцу возможности запустить двигатель.

Это задело заводские противоугонки первых выпусков, продолжают задевать и сейчас.

Избавляться от штатного охранника также необходимо, когда возникает потребность в более совершенной сигнализации, более надежной и более сложной, скажем, с автозапуском. В этих случаях необходимо выключить устройство или искать обходные пути.

Принцип работы иммобилайзера

Принцип работы штатной противоугонной системы на ВАЗ-2114 прост, как и все гениальное.

Иммобилайзер может работать только с двигателем с электронным управлением. Поэтому на карбюраторных двигателях применяются другие противоугонные системы.

Итак, иммобилайзер просто общается с электронным блоком управления двигателем и при необходимости запрещает ему посылать импульсы в те или иные системы.

Чип иммобилайзера в ключе

Устройство делает выводы на основе кода, который несет в себе чипированный ключ владельца. Как только ключ оказывается в приемной зоне иммобилайзера, чип отправляет на устройство зашифрованный код, иммобилайзер его принимает и дает ЭБУ добро на запуск двигателя.

Если код не принят в силу определенных обстоятельств, можно сколько угодно ковырять замок зажигания, двигатель не заводится, электронный блок управления намертво блокирует двигатель.

Проблемы с иммобилайзером

Вся проблема в том, что иммобилайзер на ВАЗ-2114 общается с ЭБУ через диагностический порт. А это значит, что вы можете влиять на работу охранной системы самыми невинными попытками диагностики, просто подключив диагностическое устройство или компьютер. Кроме того, нередки ситуации, когда иммобилайзер блокируется сам по себе просто из-за помех от мобильного телефона. Словом, часто приходится полностью выключать устройство, а иногда и в экстренных случаях, когда другого выхода (кроме полной замены электроники) просто нет.

Отключить иммобилайзер на ВАЗ-2114

Не каждый автолюбитель имеет глубокие познания в области радиоэлектроники, и этим пользуются многочисленные сервисы, которые продают новую электронику за сумасшедшие деньги.

Выключить устройство полностью намного проще, и для этого даже не нужно знать схемотехнику.

Достаточно знать, что для отключения устройства и дальнейшей нормальной работы двигателя необходимо полностью стереть информацию об иммобилайзере в памяти электронного блока управления.Теоретически все. Теперь перейдем к практике.

Для отключения иммобилайзера на ВАЗ-2114 необходимо:

Несмотря на простоту этого метода, он не гарантирует правильного отключения иммобилайзера.

ЭБУ мигает

Если не удалось выключить устройство, необходимо перепрошить ЭБУ, что мы не рекомендуем делать самостоятельно. Однако если другого выхода просто нет, попробуем перепрошить ЭБУ ВАЗ-2114 своими руками.

Напомним, что наша задача стереть информацию об иммобилайзере из памяти компьютера.

Для снятия иммобилайзера более сложным способом потребуется специальное ПО, ПК, паяльная станция (паяльная сушка), программатор микросхем. А делается все так:

1. Демонтируем компьютер с автомобиля.

   Демонтируем электронный блок управления

2. Открываем крышку.
3. Находим микросхему с прописанными данными об иммобилайзере. На ЭБУ Январь 7.Х эта микросхема имеет обозначение 24С04, это EEPROM память ЭБУ.

   EBU контроллер EEPROM 24C04

4. Тут два варианта — найти новый чип заранее, или почистить старый. Для очистки памяти потребуется компьютер с Windows и программа для сброса памяти чипа.
5. Выпаять микросхему 24С04 и заменить на новую. Или перепрошить.
6. Прошивка (стирание данных иммобилайзера и запись пустой микросхемы) на ПК с помощью программатора занимает несколько минут. После этого можно припаять его на место.

Перед установкой ЭБУ и перед его подключением необходимо физически отключить иммобилайзер. В противном случае флеш-память снова прочитает данные о нем и придется все делать заново.

Конечно, это не единственные способы снятия иммобилайзера, но самые доступные и эффективные.Всем успешной работы!

Видео о снятии иммобилайзера с ЭБУ автомобилей ВАЗ

Иммобилайзер ВАЗ 2114 — противоугонное устройство, предназначенное для защиты автомобиля от угона. В случае взлома автомобиля и при попытке завести двигатель иммо активирует блокировку двигателя, чтобы предотвратить движение на автомобиле. По каким причинам может выйти из строя иммобилайзер и как его отключить самостоятельно, мы расскажем в этой статье.

[ Скрыть ]

Основные проблемы и особенности иммобилайзеров

Иммо может взаимодействовать только с ЭБУ, поэтому в карбюраторных автомобилях данное противоугонное устройство не используется.Иммо обменивается информацией с модулем управления и при необходимости запрещает устройству посылать сигналы на определенные узлы. Это устройство делает соответствующие выводы на основании кода, который находится в микросхеме отмычки. При попадании ключа в иммо-диапазон чип передает зашифрованный сигнал на устройство, которое его обрабатывает и дает указания относительно запуска двигателя или его запрета.

Какие неисправности характерны для системы:

1. Поскольку противоугонное устройство взаимодействует с блоком управления по диагностической линии, его работа может быть нарушена в результате некорректной диагностики.
2. Различные помехи, которые может издавать даже мобильный гаджет. Обычно помехи излучает более мощное оборудование и станции, но причиной может быть даже смартфон.
3. Заводской брак, из-за которого схема устройства «вышла из строя» и больше не может функционировать. Как показала практика, неисправные системы часто встречались в первых автомобилях, которые были оснащены иммобилайзерами и инжекторными двигателями. В этом случае причина неисправности устраняется либо ремонтом, либо заменой устройства.
4. Также иммо, как и сигнализация, может перестать работать из-за севшего автомобильного аккумулятора. Особенно эта проблема часто проявляется зимой, когда аккумуляторы более подвержены разрядке в результате воздействия низких температур на электролит. В особенности это актуально для старых аккумуляторов, которые уже отработали свой срок службы. В таких случаях автовладельцы должны знать, как отключить сигнализацию или иммо.
5. Еще одна причина, по которой иммо может перестать работать, это программная ошибка.Проблемы такого плана могут решить квалифицированные диагносты, ведь есть вероятность, что вам придется перепрошивать блок управления (автор видео о неисправности противоугонной системы — ИЗО))) канал ЛЕНТА) .

Руководство по выключению

Нужно ли отключать иммо или сигналку и как правильно это сделать? Предлагаем вам более подробно рассмотреть эти вопросы.

Нужно ли отключать иммобилайзер на четырнадцатой модели ВАЗ?

Если есть потребность, то конечно надо.Необходимость отключения сигналки или иммо возникает, когда система блокирует двигатель и запуск силового агрегата становится невозможным.

Как отключить?

Если речь идет о сигнализации, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка отключения сигнализации, которую обычно называют сервисной кнопкой Valet. Неважно, новая это кнопка аварийки или старая ВАЗ 2114.

Комбинация с применением евроаварийки при отключении противоугонной системы описана в инструкции.Этот процесс индивидуален для каждой отдельной модели сигнализации, поэтому мы не будем его описывать. Если не на «четверке», то придется отключать центральный блок, но без помощи профессионала в этом деле не обойтись.

Что касается того, как правильно отключить иммо своими руками, то порядок действий следующий:

1. Сначала нужно найти блок установленной противоугонной системы. Если вы устанавливали иммобилайзер самостоятельно, то должны знать, где находится модуль управления.Если установка с завода, то модуль должен находиться внутри торпеды, прямо под рулем.
2. Далее необходимо отсоединить разъем с сигнальными проводами от модуля управления. Отсоедините провода и отведите их в сторону.
3. Теперь вам нужно найти контакты с номерами 9 и 18, всего 20 контактов на разъеме.
4. Контакты с номерами 9 и 18 необходимо обрезать канцелярским ножом. Зачистите контакты обрезанных проводов, затем максимально надежно их скрутите и заизолируйте.Используйте изоленту, чтобы изолировать секцию. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит контролировать состояние основных систем и узлов автомобиля.
5. Затем установите разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот способ самый простой, но имейте в виду, что он не гарантирует корректного отключения противоугонной системы.

Фотогалерея «Прошивка блока управления»

Более сложный, но эффективный вариант — перепрошивка блока управления.Для его реализации вам понадобится паяльник, компьютер с утилитой для перепрошивки и программатор для плат.

Прошивка осуществляется следующим образом:

1. Сначала с автомобиля демонтируется модуль управления.
2. Далее откройте крышку устройства.
3. Теперь нужно найти плату с прописанными иммо данными. Если на вашем автомобиле используется блок управления Январь версии 7.х, то обозначение схемы 24С04.
4. Далее у вас есть два варианта решения проблемы — либо вы устанавливаете новую схему, либо зачистите старую.Для очистки вам понадобится ПК с Windows или ноутбук с соответствующей утилитой для очистки памяти. Программ в интернете много, можно подобрать софт под конкретную модель ЭБУ.
5. Следующим шагом будет пропайка схемы паяльником, а так же установка новой платы. Ну или перепрошиваешь схему, как тебе нравится. Если речь идет о прошивке, то с помощью правильно настроенной утилиты выполнить эту задачу можно всего за несколько минут.
6. Когда процесс завершится, вам останется только припаять новую плату и проверить работоспособность системы.

Симптомы неисправности пускового реле и как проверить?

1. Введение

Прежде чем ваш двигатель заведется, когда вы садитесь в машину и заводите ее, необходимо выполнить ряд шагов. Реле стартера является одним из наиболее важных и часто упускаемых из виду компонентов в любой системе зажигания автомобиля. Пусковое реле представляет собой небольшое электрическое устройство, расположенное в пусковой цепи двигателя с большой силой тока. Реле — это всего лишь переключатель дистанционного управления, который регулирует ток в сильноточной цепи.Реле стартера в автомобиле использует умеренный ток выключателя зажигания, чтобы замкнуть гораздо более мощную цепь стартера.

Реле стартера и соленоид стартера работают вместе, чтобы запустить механизм стартера в нескольких автомобильных приложениях. Цепь соленоида стартера в некоторых случаях может управляться непосредственно выключателем зажигания. Обычно это небольшие транспортные средства, и стартеру не требуется большой ток для работы.

В этой статье мы расскажем вам все, что вам нужно знать о пусковых реле: их функции, их расположение в автомобиле и принцип их работы.Мы также включаем информацию о признаках неисправного пускового реле, о том, как его проверить и как заменить или отремонтировать неисправное пусковое реле. продолжить чтение.

видео. Как проверить симптомы неисправного пускового реле

2. Функция пускового реле

Между аккумуляторной батареей автомобиля и стартером реле стартера действует как замыкатель цепи или автоматический выключатель. Это помогает увеличить ток батареи, так что требуется меньший ток для зажигания. По описанию это переключатель между пусковым соленоидом и пусковым двигателем.

При повороте ключа зажигания или нажатии кнопки запуска автомобиля генерируется большой ток. Стартеру требуется значительный ток, а замок зажигания не может управляться. Если реле нет, то оно сгорит.

При выходе из строя пускового реле автомобиль может не завестись. Как мы увидим позже, существует множество причин, по которым этот компонент может выйти из строя. Они также требуют различных обработок в зависимости от характера и серьезности опасности. Некоторые поддаются ремонту, а некоторые требуют установки новых реле.

3. Как реле стартера работает с другими?

Когда вы включаете зажигание, ваш ключ активирует реле стартера, которое подает питание на соленоид стартера, а соленоид подает питание на стартер.

При повороте ключа зажигания реле стартера передает небольшую мощность на соленоид стартера, а соленоид потребляет большой ток непосредственно от автомобильного аккумулятора. Это активирует соленоид, который подает питание на стартер, а стартер вращает маховик.

Все современные программы запуска следуют этой процедуре. Чтобы стартер зацепил и повернул маховик, питание подается на реле стартера через соленоид. При запуске автомобиля пусковое реле необходимо.

4. Положение пускового реле

Расположение пускового реле зависит от типа и модели автомобиля. Блок предохранителей (также называемый блоком питания), приборная панель под панелью предохранителей или правое крыло — все это возможные места. В большинстве автомобилей он будет находиться под капотом, в большой коробке с черной крышкой.Здесь устанавливаются автомобильные предохранители и реле. Его еще называют блоком предохранителей. Эта коробка обычно устанавливается со стороны водителя транспортного средства.

Провода входят и выходят из реле. Однако многие другие реле имеют похожий внешний вид в автомобилях. Блок предохранителей с реле стартера, установленный под приборной панелью, бывает сложно найти или даже снять. Может быть нетрудно найти пусковое реле, прикрепленное к стене крыла. Эти реле обычно имеют цилиндрическую форму и могут быть идентифицированы по монтажным стойкам и выводам.Если вы не уверены, какое из них является пусковым реле, обратитесь к руководству по обслуживанию.

5. Признаки неисправности реле стартера

Реле стартера, как и другие механические и электронные компоненты вашего автомобиля, покажут признаки неисправности, прежде чем окончательно остановится. Ниже перечислены некоторые признаки повреждения или износа реле стартера. Если вы видите эти предупреждающие знаки, запишитесь на прием к местному сертифицированному механику, чтобы провести тщательный осмотр вашего автомобиля, поскольку эти симптомы могут указывать на проблему с другими компонентами.

Когда мы выключаем зажигание, и пусковой соленоид, и двигатель должны перестать работать. Если реле стартера не работает в этом порядке, двигатель не запустится. Вероятно, главные контакты уже спаяны между собой, в замкнутом положении. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.

1) Автомобиль не заводится

Невозможность завести автомобиль — один из самых явных признаков поломки автомобиля.Хотя многие потенциальные сбои могут помешать запуску автомобиля, неисправность пускового реле часто является источником проблемы. Чтобы понять почему, мы должны сначала лучше понять функцию реле стартера.

Когда вы поворачиваете ключ зажигания, ваша батарея встряхивается, высвобождая всплеск электрической энергии. Стартер приводится в действие этой энергией и запускает двигатель. Пусковое реле замыкает цепь до того, как достигнет стартера, но также увеличивает ток аккумулятора, когда он проходит через него.

Неисправное реле стартера не позволит вашей аккумуляторной батарее подавать электрический сигнал на стартер. Поэтому, сколько бы раз вы ни поворачивали ключ, ваш двигатель не заведется. При повороте ключа, если цепь не разорвана, можно услышать щелчок. В любом случае вам следует обратиться за профессиональной помощью, чтобы оценить симптомы и точно диагностировать причину.

2)Пусковое реле остается разомкнутым после запуска двигателя

Пусковое реле и пусковой соленоид подают ток на замок зажигания, когда вы включаете зажигание.Стартер вращает гибкую плату для запуска двигателя, а соленоид подает питание на гибкую плату.

Когда мы выключаем зажигание, и пусковой соленоид, и двигатель должны перестать работать. Главные контакты реле стартера скорее всего уже спаяны между собой, в замкнутом положении, если оно не срабатывает в таком порядке реле удерживает двигатель запущенным. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.

Обычно это происходит, когда реле касается чего-либо или подвергается воздействию большого количества электричества. Поскольку эта проблема может повредить всю загрузочную систему, ее необходимо диагностировать и устранять немедленно.

3) Стартер издает щелчок

Реле обычно работают по принципу «все или ничего». Он либо отправляет весь ток, либо ничего не отправляет. Однако при выходе из строя реле стартера может быть отправлена ​​только часть сигнала.

Реле стартера издает щелчок, но двигатель не вращается, что указывает на то, что на стартер не поступает достаточный ток от реле.Это также может быть признаком низкого или разряженного аккумулятора. Только когда он передает на стартер достаточный ток, реле начинает работать. Меньшая мощность может повредить все пусковое устройство или привести к тому, что автомобиль не заведется, что будет сопровождаться раздражающим щелчком.

Оба этих состояния могут быть вызваны коррозией или старением реле с поврежденными контактами. Очистка контактных точек для обеспечения правильного потока или замена старого реле — это единственные два варианта ремонта. Зачистите корродированную поверхность реле наждачной бумагой или скребком для гравия.Вы можете заменить реле, чтобы получить большую мощность, или обратиться к профессиональному механику.

4)Автомобиль заводится с перерывами

Когда реле стартера работает, оно передает питание на стартер при каждом его включении. Однако мусор, грязь и высокие температуры могут загрязнить этот ингредиент. Коррозия и остатки в цепи ограничивают прохождение тока. Из-за этих условий пусковое реле может работать с перерывами.

Реле стартера является основным компонентом системы зажигания и имеет очень мало подвижных компонентов, поэтому редко выходит из строя.Однако, когда это происходит, это связано с проблемами проводимости. Если реле исправно, возможно, повреждено или проржавело соединение проводов под капотом.

6. Как проверить пусковое реле?

Материал:

1. Полностью заряженный аккумулятор
2. Технология производства портативных соединительных кабелей
3. Пищевая сода, вода и проволочная щетка

Инструмент:

Защитные очки и перчатки

Этап 1

Убедитесь, что автомобиль надежно припаркован, а коробка передач находится в нейтральном или припаркованном состоянии.Работая под капотом, вы не хотите, чтобы автомобиль случайно двинулся вперед.

Этап 2

Перед тестированием подготовьте полностью заряженный аккумулятор и переносную перемычку. Или вы можете проверить автомобильный аккумулятор, чтобы убедиться, что он полностью заряжен, а не является источником вашей проблемы. В течение всего теста обратите внимание на то, как подключить соединительный кабель к клемме аккумулятора.

Этап 3

Проверьте соединительные клеммы на аккумуляторе и стартере.Убедитесь, что на них нет ржавчины, масла, пыли и мусора. Перед очисткой заржавевших клемм отсоедините отрицательный кабель аккумуляторной батареи и отложите его в сторону. Снимите положительный кабель аккумулятора с аккумулятора и отложите его в сторону. Следите за тем, чтобы кабели случайно не коснулись клемм аккумуляторной батареи. Используйте пищевую соду, воду и проволочную щетку, чтобы очистить ржавые клеммы. При необходимости очистите клемму стартера. Если возможно, отсоедините кабель аккумулятора.

Этап 4

Необходимо следить за кабелем от пускового соленоида к пусковому реле.На реле четыре вывода. Два меньших провода используются для «включения» реле и идут от критической цепи включения. Два больших провода соединяются от аккумулятора к стартеру, по которому передается напряжение аккумулятора. Отсоедините провода от реле стартера и пометьте два меньших провода, чтобы их можно было правильно подключить. Подключите один конец перемычки к заземлению корпуса. Клемма 86 должна быть подключена к другому концу.

Этап 5

Подсоедините перемычку к положительной клемме аккумулятора.Так как связь между аккумулятором и стартером оборвалась, перемычку можно включить на короткое время. Для измерения сопротивления между клеммами 30 и 87 следует использовать цифровой вольтметр. Его сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, реле не работает. Реле нужно заменить.

7. Как заменить реле звонка звезды

?

Установите перемычку между положительной и отрицательной клеммами аккумулятора.Теперь вы можете ненадолго оставить соединение перемычкой после того, как соединение аккумулятора со стартером было отключено. Между клеммами 30 и 87 измерьте сопротивление цифровым вольтметром. Требуется сопротивление менее 1 Ом. Если сопротивление больше 1 Ом, пусковое реле не сработает. Реле необходимо заменить.

Подготовка материала: защитные очки, защитная нить

Инструменты: плоскогубцы, гаечные ключи, проволока

1) Как правильно разобрать пусковое реле?

Вы можете открыть капот и отключить минусовую клемму аккумулятора, если это блок предохранителей, чтобы запустить реле.Далее найдите блок предохранителей. Обычно коробка с черной крышкой. Если вы не можете найти пусковое реле, воспользуйтесь инструкцией. Определите положение пускового реле по информации на крышке блока предохранителей. Затем снимите пусковое реле.

Если это реле стены из глины, следуйте приведенному ниже методу, чтобы избавиться от него. Во-первых, используйте гаечный ключ, чтобы снять клеммы аккумулятора. Во-вторых, отсоедините провода, подключенные к клеммам реле. Используйте гаечный ключ, чтобы удалить болты, соединяющие провода с колонкой реле.Две большие и две маленькие стойки служат точками соединения. В-третьих, снимите реле с брызговика, открутив крепежные винты.

2) Как установить пусковое реле

Процесс установки реле стартера блока предохранителей прост. Нет никаких гаек или винтов, которые нужно затягивать, и не нужно беспокоиться о крутящем моменте.

Принесите свое новое реле. Медленно и медленно вставляйте реле, пока оно не достигнет конца седла клапана, совместив штифты с прорезями в блоке предохранителей.Закройте крышку и снова подключите клеммы аккумулятора, которые были отключены при снятии старого реле.

Выполните следующие действия, чтобы установить пусковое реле на брызговик.

Поместите реле на монтажную поверхность и закрепите его там. Вставив и затянув винты, прикрепите реле к стенке крыла. Установите цепь стартера и провода аккумуляторной батареи, следя за тем, чтобы не подсоединить неправильные провода к неправильным полюсам. Подсоедините аккумуляторный кабель, который был отсоединен ранее.

После завершения установки проверьте и запустите систему. Завести эту машину не должно быть никаких трудностей. В этом случае проверьте провода и соединения. Убедитесь, что соединение надежное, а пусковое реле на стене крыла правильно подключено. Если не получается разобраться в проблеме, нужно смотреть на другие компоненты системы загрузки. Или попросите механика проверить машину.

3) Проводка пускового реле

Провод устанавливается на соединительный штырь реле стартера, установленного на крыле.Обычно эти выводы подключаются в процессе установки. Для безопасной работы реле должно быть правильно подключено. На этом рисунке показано, как подключить четырехконтактное реле стартера

.

Ступень 1

Отсоедините положительную клемму аккумулятора. Во избежание несчастных случаев закрепите оголенный конец. Можно сделать это скотчем.

Этап 2

Толстые пусковые кабели соленоида можно найти здесь. Подсоедините его к большой шпильке или стойке реле.Затяните крепежные болты, чтобы зафиксировать соединение. Т.к реле стартера не имеет полярности, какой большой провод к

подключать?

Этап 3

Подготовьте проводку замка зажигания. Обычно они тоньше пусковых кабелей, поскольку пропускают лишь ограниченный ток. Один из двух проводов должен быть подключен к небольшой шпильке на реле. Подсоедините оставшуюся маленькую стойку к другому проводу.

В некоторых эстафетах есть только один маленький пост.В этом случае подсоедините провод зажигания к крепежному винту или болту. Любая другая часть корпуса реле также может быть подключена к нему. Это связано с тем, что небольшой вывод реле обычно заземлен.

Четвертый

Подсоедините оставшиеся толстые провода к одной огромной шпильке или столбу. Это кабель, соединяющий плюсовую клемму аккумулятора.

Наконец, включите зажигание, чтобы проверить провод реле. Запуск двигателя и проворачивание коленчатого вала не должны вызывать затруднений.Если это все еще не работает, проверьте провода еще раз, чтобы убедиться, что каждый кабель подключен к правильной клемме и надежно.

8. Заключение

В автомобиле, которому необходимо запустить реле, очень важно проверить исправность пускового реле. Это стандартный аспект ежедневного технического обслуживания автомобиля. Это может уберечь вас от неприятностей и оказаться в ловушке в отдаленных местах. Первый шаг — понять, как работают реле и как определить неисправные реле на ранней стадии.

Мы надеемся, что это руководство по реле стартера предоставило вам достаточно знаний, чтобы помочь вам решить проблему с реле стартера, которая вызвала проблемы с запуском автомобиля. Теперь вы можете распознать признаки отказа пускового реле и как его проверить.

9. Часто задаваемые вопросы о пусковом реле

1) Можете починить пусковое реле?

При выходе из строя реле стартера вы не сможете запустить двигатель. Повреждение реле стартера обычно вызвано коротким замыканием из-за плохого подключения питания на стартере.Неработающие реле нельзя снимать для ремонта; для того, чтобы запустить двигатель, необходимо установить новый.

2) Легко ли заменить пусковое реле?

При наличии подходящего инструмента и знания того, какой провод к какой клемме подключать, процесс замены реле стартера должен быть простым. Реле блока предохранителей проще. Обычно это включает в себя отсоединение старого реле, а затем подключение нового реле.

3) Сколько стоит замена пускового реле?

Без учета затрат на запуск реле предполагается заплатить около 30 долларов.С учетом стоимости приобретения компонентов общая стоимость установки нового реле составляет приблизительно 50 долларов США.

4)Сколько работает пусковое реле?

Обычно пусковое реле работает более 100 миль. Эти детали долговечны, имеют всего несколько движущихся частей, поэтому износ минимален. Наибольшую угрозу жизни пускового реле обычно представляет перегорание контактов.

5) Пусковое реле такое же, как пусковой соленоид?

В большинстве случаев реальное реле стартера представляет собой небольшой черный куб, подключенный к блоку электрических предохранителей/реле в машинном отделении, а соленоид стартера (в большинстве случаев) напрямую соединен со стартером на двигателе (хотя иногда он располагается в другом месте машинного отделения).

Симптомы неисправного реле стартера и как его проверить?

Каталог

Ⅰ   Введение

Перед тем, как двигатель провернется и запустится, когда вы садитесь внутрь и запускаете двигатель, выполняется ряд шагов. Реле стартера является одним из наиболее важных и часто упускаемых из виду компонентов системы зажигания любого автомобиля. Реле стартера представляет собой небольшое электрическое устройство, расположенное в пусковой цепи сильноточного двигателя.Реле — это просто дистанционный переключатель, который регулирует ток в сильноточной цепи. Реле стартера в автомобиле использует небольшой ток выключателя зажигания, чтобы замкнуть значительно более мощную цепь стартера.



Реле стартера и соленоид стартера работают вместе, чтобы запустить пусковой механизм в нескольких автомобильных приложениях. В некоторых случаях замок зажигания напрямую управляет цепью соленоида стартера. Часто это небольшие транспортные средства с пусковыми двигателями, для работы которых не требуется большой ток.



В этой статье вы найдете всю необходимую информацию о реле стартера: его функциях, расположении в автомобиле и принципах работы. Мы также включили информацию о признаках неисправного реле стартера, о том, как его проверить и как заменить или исправить неисправное. Продолжай читать.



Видео. Как проверить признаки неисправного реле стартера



Ⅱ   Функция реле стартера

Между аккумуляторной батареей автомобиля и стартером реле стартера служит замыкателем электрической цепи или автоматическим выключателем.Это помогает увеличить ток батареи, так что при зажигании требуется меньший ток. Согласно этому описанию, это переключатель между соленоидом стартера и стартерным двигателем.



Когда вы поворачиваете ключ зажигания или нажимаете кнопку запуска автомобиля, через него проходит большой ток. Стартеру требуется значительный ток, с которым не может справиться замок зажигания. Он бы сгорел, если бы не реле.



Возможно, что при выходе из строя реле стартера автомобиль не заведется.Как мы увидим позже, существует множество причин, по которым этот компонент может выйти из строя. Они также требуют различных методов лечения в зависимости от характера и тяжести повреждения. Некоторые можно отремонтировать, а другие требуют установки нового реле.



Ⅲ Как реле стартера работает с другими?

Рисунок 1. Как работает реле стартера?



Когда вы включаете зажигание, ваш ключ активирует реле стартера, которое подает питание на соленоид стартера, который затем подает питание на стартер.



Когда вы включаете ключ зажигания, реле стартера передает небольшую электрическую мощность на соленоид стартера, в то время как соленоид потребляет большой ток прямо от автомобильных аккумуляторов. Это активирует соленоид, который посылает электричество на стартер, который вращает маховик.



Этой процедуре следуют все современные стартеры. Реле стартера отвечает за подачу электроэнергии на соленоид, который включает стартер и вращает маховик.Когда дело доходит до запуска автомобиля, реле стартера имеет решающее значение.



Ⅳ Расположение  из Реле стартера

Рис. 2. Расположение реле стартера



Положение реле стартера зависит от типа и модели автомобиля. Блок предохранителей (также известный как блок питания), панель предохранителей под приборной панелью или правое крыло — все это возможные места. В большинстве автомобилей он находится под капотом, внутри большой коробки с черной крышкой.Здесь установлены предохранители и реле автомобиля, также известный как блок предохранителей. Коробка обычно устанавливается со стороны водителя транспортного средства.



Провода входят и выходят из реле. Впрочем, похожий внешний вид имеют и многие другие реле в автомобиле. Реле стартера, которое установлено в блоке предохранителей под приборной панелью, может быть трудно найти или даже удалить. Может быть нетрудно найти реле стартера, которые крепятся к стенке крыла. Эти реле, обычно цилиндрического типа, можно узнать по монтажным штырям и выводам.Обратитесь к своему руководству по ремонту, если вы не уверены, какое из них является реле стартера.



Ⅴ   Признаки неисправного реле стартера

Реле стартера, как и любой другой механический и электрический компонент вашего автомобиля, показывает признаки неисправности перед окончательной остановкой. Некоторые из признаков поврежденного или изношенного реле стартера перечислены ниже. Если вы видите эти предупреждающие знаки, назначьте встречу с местным механиком, сертифицированным ASE, для тщательного осмотра вашего автомобиля, поскольку эти симптомы могут свидетельствовать о проблемах с другими компонентами.



Соленоид стартера и двигатель должны перестать работать, когда мы выключим зажигание. Главные контакты в реле стартера, скорее всего, слиплись в замкнутом положении, если оно не срабатывает в такой последовательности и реле остается включенным даже после запуска двигателя. Если это произойдет, реле стартера будет заблокировано во включенном положении, что приведет к повреждению стартера, цепи, реле и маховика трансмиссии, если не будет немедленно устранено.

Рис. 3.Симптомы неисправного реле стартера



5.1 Автомобиль не заводится ’ t Запуск

Автомобиль, который просто не заводится, является одним из наиболее явных признаков неисправности автомобиля. В то время как множество основных неисправностей могут помешать запуску автомобиля, неисправное реле стартера часто является причиной проблемы. Чтобы понять, почему вы должны сначала лучше узнать о функции реле стартера.



Когда вы поворачиваете ключ в замке зажигания, ваша батарея приходит в действие, высвобождая всплеск электрической энергии.Стартер приводится в действие этой энергией и проворачивает двигатель. Однако прежде чем достичь стартера, электрический импульс должен сначала пройти через реле стартера. Реле стартера не только замыкает электрическую цепь, но и увеличивает ток от аккумуляторной батареи.



Если ваше реле стартера выйдет из строя, электрический сигнал от аккумулятора к стартеру никогда не дойдет до него. В результате, независимо от того, сколько раз вы поворачиваете ключ, ваш двигатель не запустится.Когда вы поворачиваете ключ, вы можете услышать щелчок, если цепь не разорвалась. В любой ситуации вам следует обратиться за профессиональной помощью для оценки симптома и точной диагностики причины.

5.2 Реле стартера остается включенным после запуска двигателя

Когда вы включаете зажигание, на реле стартера подается электрический ток, который затем передает его на соленоид стартера. Стартер вращает гибкую пластину, чтобы запустить двигатель, а соленоид подает на него питание.



Соленоид стартера и двигатель должны перестать работать, когда мы выключим зажигание. Главные контакты в реле стартера, скорее всего, слиплись в замкнутом положении, если оно не срабатывает в такой последовательности и реле остается включенным даже после запуска двигателя. Если это произойдет, реле стартера будет заблокировано во включенном положении, что приведет к повреждению стартера, цепи, реле и маховика трансмиссии, если не будет немедленно устранено.



Обычно это происходит, когда реле соприкасается с чем-либо или подвергается воздействию большого количества электричества.Поскольку эта проблема может нанести вред всей системе запуска, ее необходимо сразу диагностировать и лечить.



5.3 Стартер издает щелчок

Реле обычно работает по принципу «все или ничего». Либо он пошлет весь электрический ток, либо вообще ничего не пошлет. Однако при выходе из строя реле стартера может быть отправлена ​​только часть сигнала.



Реле стартера щелкает, но двигатель не вращается, что указывает на то, что на стартер не поступает достаточный электрический ток от реле.Это также может быть признаком низкого или разряженного аккумулятора. Только когда оно передает на стартер достаточный электрический ток, реле срабатывает. Меньшая мощность может повредить весь механизм стартера или привести к тому, что автомобиль не заведется, что будет сопровождаться неприятным щелчком.



И то, и другое может быть вызвано коррозией или старением реле с поврежденными контактными точками. Очистка контактных точек для обеспечения правильного потока или замена старого реле — это единственные два варианта ремонта.Очистите ржавую поверхность наждачной бумагой или скребком для песка, чтобы очистить корродированное реле. Вы можете заменить реле на большую мощность или обратиться к профессиональному механику.

5.4

5.4 5.4 V Ehicle S Tarts TARTS I Ntermit Ntermit Ntermit Ntermit

Когда функционирует звездное реле, он передает питание на стартер каждый раз, когда он занимается. Однако мусор, грязь и высокая температура могут испортить этот компонент. Коррозия и остатки в цепи будут ограничивать поток электрического тока.В результате этих обстоятельств реле стартера может работать с перерывами.



Реле стартера — это основной компонент системы зажигания с небольшим количеством подвижных элементов, поэтому оно редко выходит из строя. Однако когда это происходит, это связано с проблемами электропроводности. Если реле не неисправно, возможно, под капотом повреждено или корродировано соединение проводов.



Ⅵ   Как проверить реле стартера?

Рис.4.Как проверить реле стартера?



Материалы:

1. полностью заряженный аккумулятор

2. переносной соединительный кабель

3. пищевая сода, вода и проволочная щетка

Инструменты :

защитные очки и перчатки



Этап 1

Убедитесь, что автомобиль надежно припаркован, а коробка передач находится в нейтральном или парковочном положении. Работая под капотом, вы не хотите, чтобы автомобиль случайно двинулся вперед.



Этап 2

Получите полностью заряженную батарею и переносной соединительный шнур перед проведением теста. Кроме того, вы можете проверить автомобильный аккумулятор, чтобы убедиться, что он полностью заряжен, а не является источником вашей проблемы. Обратите внимание на то, как вы подключаете соединительные кабели к клеммам аккумулятора на протяжении всего процесса тестирования.



Этап 3

Осмотрите клеммы аккумулятора и стартера. Убедитесь, что на них нет ржавчины, масла, грязи и мусора.Отсоедините отрицательный кабель аккумуляторной батареи и отложите его в сторону перед очисткой заржавевших клемм. Снимите положительный кабель аккумулятора с аккумулятора и отложите его в сторону. Убедитесь, что кабели случайно не соприкасаются с клеммами аккумулятора. Используя пищевую соду, воду и проволочную щетку, очистите ржавые клеммы. При необходимости очистите клеммы стартера. Отсоедините кабели аккумулятора, если это возможно.



Этап 4

Следует следить за кабелями от соленоида стартера к реле стартера.На реле четыре контакта. Два меньших провода используются для включения реле и идут от цепи выключателя зажигания. Два больших провода идут от аккумуляторной батареи к стартеру, по которым передается напряжение аккумуляторной батареи. Отсоедините провода от реле стартера и пометьте два меньших провода, чтобы их можно было правильно подключить. Подключите один конец перемычки к заземлению шасси. Другой конец должен быть подключен к клемме 86.



Этап 5

Подсоедините положительный полюс аккумуляторной батареи с помощью перемычки.Можно оставить перемычку подключенной на короткое время после того, как соединение аккумулятора со стартером было разорвано. Измерьте сопротивление между контактами 30 и 87 с помощью цифрового вольтметра. Он должен иметь сопротивление менее одного Ома. Реле не работает, если сопротивление больше одного Ома. Замена реле необходима.



Ⅶ   Как заменить реле стартера ?

К положительному выводу аккумуляторной батареи подсоедините перемычку.Можно оставить перемычку подключенной на короткое время после того, как соединение аккумулятора со стартером было отключено. Между клеммами 30 и 87 используйте цифровой вольтметр для измерения сопротивления. Требуется сопротивление менее одного Ома. Реле стартера не сработает, если сопротивление больше одного Ома. Реле надо менять.



Материалы: защитные очки s , контровочная проволока

Инструменты: плоскогубцы, гаечные ключи и провода



7.1 Как правильно снять реле стартера?

Вы можете открыть капот и отцепить отрицательную клемму аккумулятора, если это реле стартера в блоке предохранителей. Найдите блок предохранителей рядом. Обычно это коробка с черной крышкой. Воспользуйтесь инструкцией, если не можете найти реле стартера. Определите расположение реле стартера, используя информацию на крышке блока предохранителей. Затем снимите реле стартера.



Если это настенное реле крыла, следуйте приведенным ниже методам, чтобы избавиться от него.Для начала отсоедините клеммы аккумулятора с помощью гаечного ключа. Во-вторых, отсоедините провода, которые подключаются к клеммам реле. Снимите болты, которыми провода крепятся к стойкам реле, с помощью гаечного ключа. Две большие и две маленькие стойки будут служить точками соединения. В-третьих, снимите реле с крыла, открутив крепежные винты.

 Рисунок 6. Снимите реле стартера



7.2 Как установить реле стартера?

Процесс установки реле стартера в блоке предохранителей прост.Нет необходимости затягивать гайки или винты, и не нужно беспокоиться о крутящем моменте.



Возьми с собой новое реле. Медленно и осторожно вставьте реле, пока оно не достигнет конца гнезда, совместив штыри с их пазами в блоке предохранителей. Установите на место крышку и снова подсоедините клемму аккумулятора, которая была отсоединена при снятии старого реле.



Выполните следующие действия, чтобы установить реле стартера на крыле.



Поместите реле на монтажную поверхность и удерживайте его.Прикрутите реле к стене крыла, вставив и затянув винты. Установите цепь стартера и провода аккумуляторной батареи, стараясь не подсоединить неправильный провод к неправильному контакту. Снова подключите кабели аккумулятора, которые вы ранее отсоединили.

Рис.7. Установить реле стартера



Протестируйте систему запуска после завершения установки. Автомобиль должен заводиться без затруднений. Проверьте провода и соединения, если это так.Убедитесь, что соединения надежны, а настенное реле стартера на крыле правильно подключено. Если не получается разобраться в проблеме, нужно смотреть на другие компоненты пусковой системы. В качестве альтернативы отдайте автомобиль на осмотр механику.



7.3 Как подключить реле стартера?

Провода устанавливаются на клеммы реле стартера на крыле. Как правило, эти выводы подключаются в процессе установки. Для безопасной работы реле должно быть правильно подключено.На этой схеме показано, как подключить реле стартера с четырьмя контактами.

Рис.8. Как подключить реле стартера?



Ступень 1

Отсоедините положительную клемму аккумулятора. Во избежание несчастных случаев закрепите открытый конец. Это можно сделать с помощью скотча.



Ступень 2

Толстый кабель соленоида стартера можно найти здесь. Подсоедините его к одной из больших шпилек или стоек реле. Затяните крепежный болт, чтобы зафиксировать соединение.Поскольку у реле стартера нет полярности, не имеет значения, к какой большой клемме вы подключаете провод.



Ступень 3

Получите провода для замка зажигания. Обычно они тоньше пусковых кабелей, поскольку пропускают лишь ограниченное количество тока. Один из двух проводов должен быть подключен к одной из маленьких шпилек на реле. Подсоедините оставшуюся маленькую стойку к другому проводу.



На некоторых реле будет только один небольшой пост.Подсоедините провода зажигания к монтажному винту или болту, если это так. Он также может быть подключен к любой другой части корпуса реле. Это связано с тем, что одна из крошечных клемм реле обычно заземлена.



Ступень 4

Подсоедините оставшийся толстый провод к единственной огромной шпильке или столбу, который остался. Это кабель, который подключается к положительной клемме аккумулятора.



Наконец, включите зажигание, чтобы проверить провод реле.Двигатель должен запускаться и проворачиваться без затруднений. Если это все еще не работает, еще раз проверьте проводку, чтобы убедиться, что каждый кабель подключен к правильной клемме и надежно закреплен.



Ⅷ   Заключение

Крайне важно проверить работоспособность реле стартера в автомобилях, где они требуются. Это стандартный аспект планового технического обслуживания автомобиля. Это может уберечь вас от неприятностей и застревания в глуши.Знание того, как работает реле и как распознать неисправное реле на ранней стадии, является первым шагом.



Мы надеемся, что это руководство по реле стартера предоставило вам достаточно знаний, чтобы помочь вам решить проблемы с реле стартера, которые вызывают проблемы с запуском автомобиля. Теперь вы можете распознать признаки неисправности реле стартера, а также узнать, как его проверить.



Ⅸ   Часто задаваемые вопросы о S tarter R

1 9.Можно ли починить реле стартера?

При выходе из строя реле стартера вы не сможете запустить двигатель. Повреждение реле стартера часто происходит из-за плохого подключения питания к стартеру, что приводит к его короткому замыканию. Нерабочее реле нельзя разобрать для ремонта; вам придется установить новый, чтобы запустить двигатель.



2. Насколько легко заменить реле стартера?

При наличии правильных инструментов и знаний о том, какой провод к какой клемме подключать, процесс замены реле стартера должен быть простым.Реле блока предохранителей еще проще. Обычно это включает в себя вставление нового реле после вытаскивания старого.



3. Сколько стоит замена реле стартера?

Без учета стоимости реле стартера, рассчитывайте заплатить около 30 долларов США. С учетом стоимости покупки компонента общая стоимость установки нового реле составляет около 50 долларов.



4.Сколько работает реле стартера?

Как правило, реле стартера рассчитано на срок службы более 100 миль.Эти компоненты долговечны, имеют всего несколько движущихся частей и, следовательно, имеют минимальный износ. Самой большой угрозой для срока службы реле стартера обычно является выгорание контактов.



5. Реле стартера — это то же самое, что и соленоид стартера?

Чаще всего настоящее реле стартера представляет собой небольшой черный куб, подключенный к блоку электрических предохранителей/реле в моторном отсеке, тогда как соленоид стартера (в большинстве случаев) прикреплен непосредственно к стартеру на двигателе (хотя иногда он расположен в другом месте моторного отсека).





Альтернативные модели

Часть	Сравнить	Производители	Категория	Описание
Произв.Номер детали: HCPL-0631-500E	Сравните: Текущая часть	Производители: Broadcom	Категория: Оптопары/оптоизоляторы	Описание: Оптоизолятор логического вывода 10 Мбод, открытый коллектор, фиксация по Шоттки, 3750 В (среднеквадратичное значение), 2 канала, 10 кВ/мкс CMTI 8-SO
ПроизводительНомер детали: HCPL-0631-500E	Сравните: HCPL-0631-500E в сравнении с HCPL-0631-500E	Производители: Broadcom	Категория: Оптопары/оптоизоляторы	Описание: Оптоизолятор логического вывода 10 Мбод, открытый коллектор, фиксация по Шоттки, 3750 В (среднеквадратичное значение), 2 канала, 10 кВ/мкс CMTI 8-SO
ПроизводительДеталь №: HCPL-063N	Сравните: HCPL-0631-500E VS HCPL-063N	Производители: Broadcom	Категория: Оптопары/оптоизоляторы	Описание: Оптоизолятор логического вывода 10 Мбод, открытый коллектор, фиксация по Шоттки, 3750 В (среднеквадратичное значение), 2 канала, 15 кВ/мкс CMTI 8-SO
ПроизводительНомер детали: HCPL-0631-000E	Сравните: HCPL-0631-500E в сравнении с HCPL-0631-000E	Производители: Broadcom	Категория: Оптопары/оптоизоляторы	Описание: Выходная оптопара Logic IC, 2 элемента, изоляция 3750 В, 10 Мбит/с, СООТВЕТСТВУЕТ ROHS, SOIC-8

.
