Блок управления стеклоподъемниками Лада Приора: где находится, неисправности

Главная » Лада Приора

Рубрика: Лада Приора

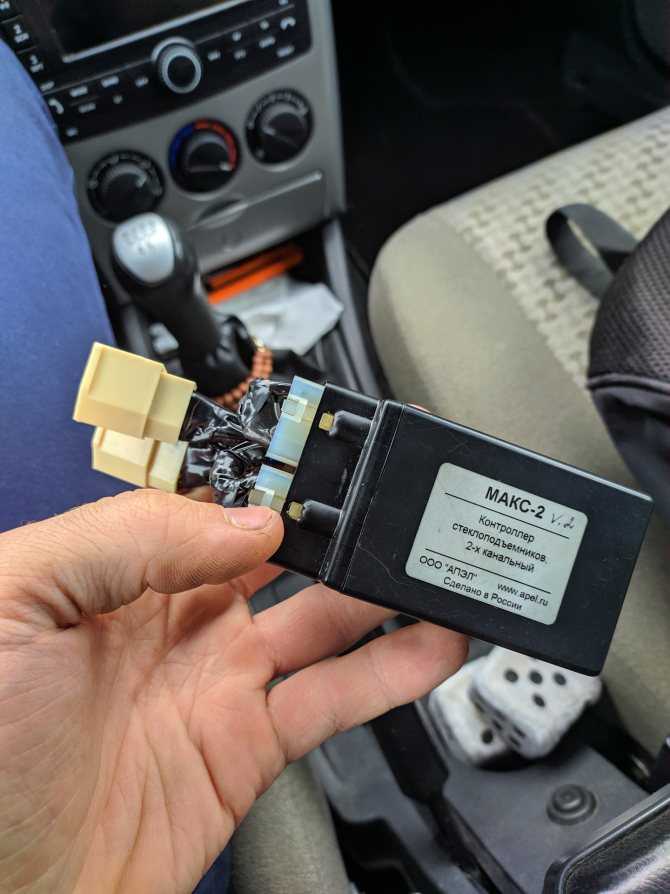

Если вы обновили личный автопарк покупкой Лада Приора последних лет выпуска, то, наверное, заметили, что блок, управляющий движением стеклоподъемников, отсутствует – вместо него транспорт оснащен контроллером электрического пакета. Одно нажатие на кнопку и стекла начинают двигаться.

Еще один важный нюанс – Лада Приора обустроена электрическим приводом, подходящим к приводу, позволяющим определять неисправности в электрической цепи машины и выявлять, какой предохранитель работает неверно. Речь идет о многофункциональности одного из проложенных кабелей, участвующих не только в поставке электроэнергии, обуславливающей обогрев салона, но также обеспечивающей бесперебойную работу соленоида, который отвечает за блокировку дверной конструкции.

Читайте также: Самостоятельная регулировка сцепления Лады Приора

Как выглядит функциональная схема стеклоподъемников

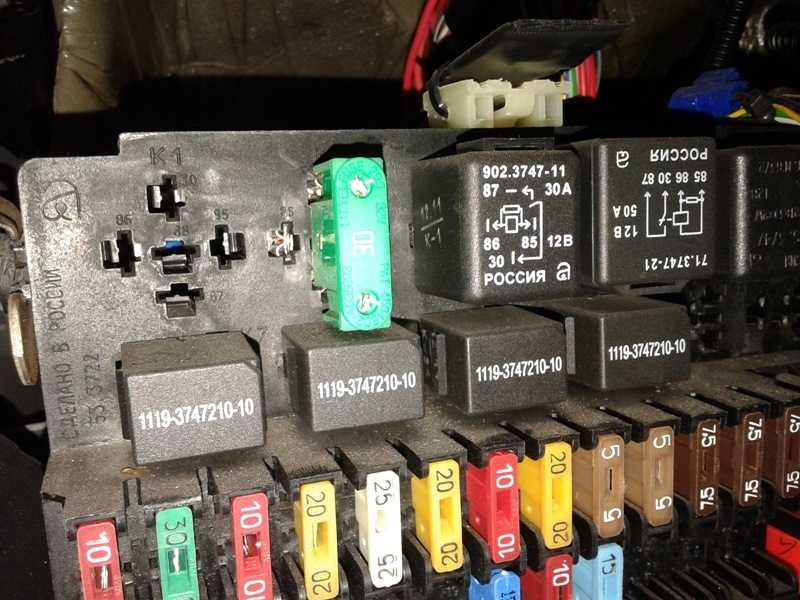

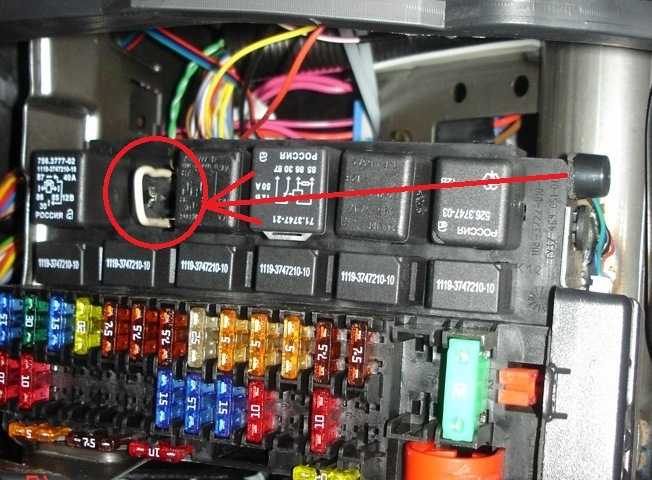

Стеклоподъемники в Ладе Приора могут быть неисправными, если есть дефекты в работе реле или перегорел предохранитель. Тогда стеклопоъемники заедают на задних дверях или со стороны сиденья, расположенного справа. Также считается некорректной работа устройств, когда стекла двигаются рывками. Такой вариант присутствует в Ладе Приора первых годов выпуска. Чуть позже недочеты были исправлены, а тем, кто приобрел авто в первых рядах, приходится возиться с ним самостоятельно.

Кстати, по утверждениям специалистов, необязательно приниматься за замену блока управления. Установить настоящую причину поможет простое тестирование:

  1. Посмотрите, правильно ли функционирует замок, отвечающий за то, как работает блок управления стеклоподъемниками в Ладе Приора. Если замок барахлит, необходимо проверить плюс или минус на проводе.

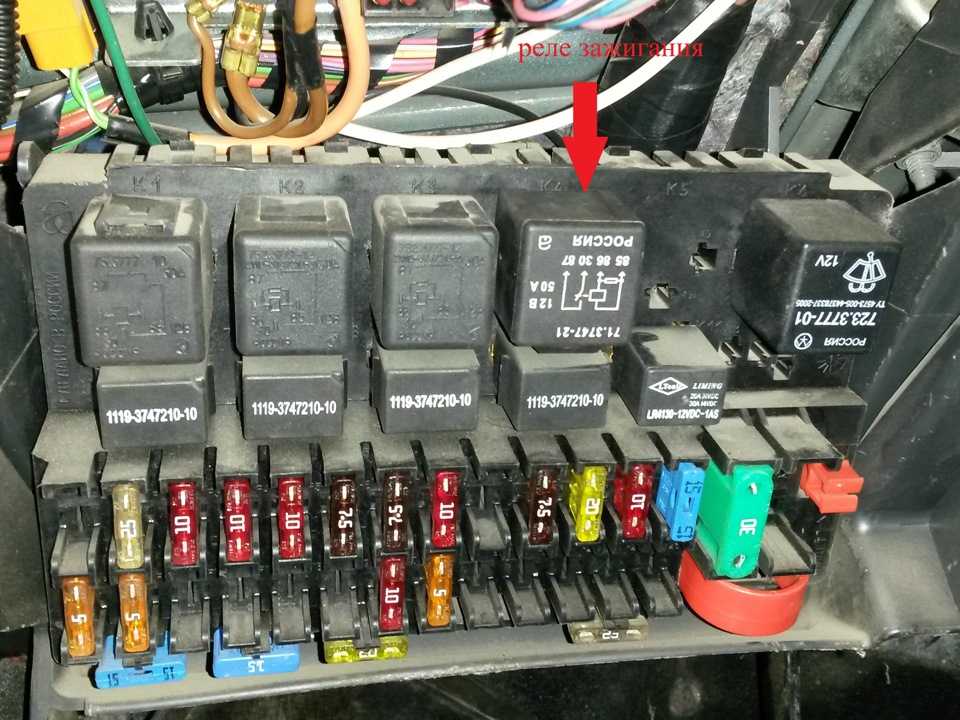

  2. Не будет лишним проверить состояние предохранителя. Для этого соедините лампочку регулировки с кузовом Лады Приора и посмотрите, как двигаются стекла в разных направлениях. Те же действия осуществляют с положительно заряженным проводом, а затем и с проводкой под номерами 1, 5, 11, 13. Если лампочка загорается всегда, неисправность состоит не в блоке. Скорее всего, передавлен какой-то провод или вышел из строя электропривод.

Как определить неисправность

Чтобы определить неисправность, следуйте инструкции:

  1. Подсоедините лампочку, размещенную под обшивкой дверной конструкции, с проводкой, идущей от электропривода. Если сломан последний, лампочка горит – значит, дело в проводе.
  2. Если оставляет желать лучшего работа блока управления стеклоподъемниками, основная причина – соприкосновение провода с коробкой или другим проводом.

Если поломку в Ладе Приора необходимо устранить своими руками, не имея в наличии спецприборов, сначала исключите вариант разрыва проводки или его замыкания, приходящегося на массу провода, отвечающего за управление и питание блока модуля дверной конструкции возле водительского места.

Понравилась статья? Поделиться с друзьями:

схема стеклоподъемников Приоры, неисправность стеклоподъмников

Перейти к содержанию

Схемы

Схема стеклоподъемников Приоры особенности подключения.

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре  нет.  Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками. Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери. При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом. При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей. Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно. Это свойство можно использовать для поиска неисправности в цепи.

Схема стеклоподъемников Приоры поиск неисправности.

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей?  Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности  электронного блока управления электропакетом. Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем. По этой же причине стеклоподъёмники могли работать рывками.  Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент. Но из выше изложенного ни в коем случае не вытекает, что при неисправности стеклоподъёмников необходимо сразу менять  блок. Возможны и другие более прозаичные неисправности.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность. Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13. Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу. Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

РЕШЕНО: Где находятся предохранитель и реле стеклоподъемника со стороны пассажира? — 2002-2008 Субару Форестер

706118

Второе поколение было представлено как модель 2003 года на Чикагском автосалоне в 2002 году. Оно основано на новой платформе Impreza и отличается рядом улучшений по сравнению с предыдущей моделью.

6 вопросов Посмотреть все

ТОРДУР ЙОХАННЕССОН @тордур

Рем: 11

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

У меня Subaru Forester 2007 года с неактивным стеклоподъемником на передней правой стороне. Расположение предохранителей и реле не показано на блоке предохранителей. Кто-нибудь знает, где они находятся?

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отмена

Выбранное решение

Джаефф @jayeff

Респ: 381.3k

9

311

1,3к

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Привет @thordur,

Для каждого стеклоподъемника нет отдельного предохранителя или реле. Все они питаются от одного автоматического выключателя и реле.

Если правый передний стеклоподъемник не работает, проблема либо в проводке, либо в переключателях, либо в двигателе.

Вот изображение из руководства по обслуживанию Forester 2007 года, на котором показаны пути проводки для обоих передних окон.

(щелкните изображение, чтобы увеличить)

Был ли этот ответ полезен?

Да №

Оценка 3
