Почему греется реле зажигания: причины нагревания элемента

Реле зажигания

На автофорумах часто спрашивают: почему греется реле зажигания, нормально ли это? В некоторых случаях оно до того горячее, что невозможно дотронуться. Расположено реле на многих моделях авто снизу замка зажигания.

Причины нагревания

Содержание

• 1 Причины нагревания
  • 1.1 Недостаточный ампераж реле
  • 1.2 Неправильная схема подключения
• 2 Что такое РЗ (реле зажигания) и для чего оно служит
• 3 Замена РЗ

Безусловно, реле греться не должно. Часто нагрев устройства бывает вызван коротким замыканием проводки на массу. Попадает где-то вода через разъём, может быть, неисправность в управляющем блоке. И, очевидно, что реле греется по причине своей неисправности (о том, как заменить устройство, в конце статьи).

Недостаточный ампераж реле

Ампераж реле зажигания

Итак, начнём с того, что греться реле может по причине недостаточного ампеража. К примеру, если на устройстве указано 70 А, то такое реле не рассчитано на длительные нагрузки. Оно установлено, как правило, только для стартера.

На самом деле, эта деталь в ответе за обогрев заднего стекла, поддерживает некоторые слаботочные электроцепи, управляет омывателем и печкой автомашины. Одним словом, маленькая деталь с виду, но с широким назначением.

Можно попробовать убрать один или несколько потребителей, кроме стартера, и проверить, перестаёт ли греться устройство. Если да, перестаёт, то причина кроется в слабом реле. Советуем поставить более мощное, с большим амперажем.

Неправильная схема подключения

Ещё вариант: неправильная схема. Случается, что после починки электрики или ремонта специалист неправильно что-то сделал. К примеру, провёл другую схему подключения реле, не согласованную со штатным исполнением.

Классическая схема функционирования реле, это замыкание контактов 87-30, как только появляется ток на 85-86. Импульс с устройства мгновенно подаётся на стартер, автомобиль запускается.

Однако встречаются и другие схемы. Вот, например, ток на 85-86 идёт постоянно, но стартер запускается только после поворота ключа зажигания. Это и есть такой вариант, который приводит к нагреванию реле, так как оно постоянно включено (на устройство постоянно идёт ток).

Чтобы проверить этот момент, рекомендуется померить напряжение между выводами 85 и 86. Там при полувключенном зажигании не должно быть 12в вообще, то есть, поступать напряжение с АКБ. При включенном же зажигании плюс идёт на 86 вывод, а минус – на 85-й.

Что такое РЗ (реле зажигания) и для чего оно служит

Реле зажигания служит для дистанционного управления стартером. Оно помогает активировать электродвигатель и зацеплять бендикс с шестернёй маховика.

Принцип функционирования реле основан на работе электромагнита. На его сердечник наматывается катушка. Как только напряжение проходит по катушке, внутри создаётся электромагнитное поле. Под его воздействием якорь перемещается внутрь сердечника.

Состоит реле из подвижного якоря, электромагнита, пружины возвратного типа, контактной группы и обмоток.

Реле зажигания на схеме 7

Принцип функционирования реле подробно в таблице ниже.

При поступлении напряжения на контакт управления	По катушкам начинает идти электрический ток. Это приводит к появлению электромагнитного поля, под действием которого якорь осуществляет перемещения, сжимая возвратную пружину
При поступлении напряжения на контакт управления	Якорь выполняет перемещение бендикса, затем штока, который замыкает контакты, замыкающие аккумуляторной батареей с электромотором стартера
При замыкании контактов на выводе втягивающей катушки	Катушка двигается к выводу мотора, подается плюс. Так ток прекращает прохождение по ней — магнитное поле исчезает, но якорь при этом остается во втянутом положении из-за воздействия магнитного поля от удерживающей катушки
После запуска двигателя и отключения питания	Якорь возвращается в свое изначальное положение, что происходит под действием возвратной пружины
После запуска двигателя и отключения питания	Размыкаются контакты, бендикс выводится из зацепления

Примечательно, что на автомобилях ВАЗ реле устанавливалось только на некоторые модели.

К примеру, на ранних модификациях пятнадцатой модели ВАЗ его нет, на поздних – он присутствует.

Где находится реле зажигания

Принято по-разному именовать реле зажигания. Это и реле стартера, и устройство включения/блокировки, и элемент разгрузки зажигания/замка, и главное реле, и стартерная защита. Но каким бы не было название, цель и задача РЗ одна – облегчать запуск двигателя, защищать стартер от перегрузок.

Если бы РЗ не отключало питание стартера после запуска мотора автомобиля и не ограничивало, тем самым, напряжение, поступающее внутрь, все контакты устройства пуска и замка зажигания спёклись бы.

РЗ – ещё и дополнительное обеспечение пуска ДВС. К примеру, если АКБ слабая, то реле обеспечит запуск стартера при включённом зажигании.

В итоге получается, что РЗ является деталью, оберегающей автовладельца от капитального ремонта и обеспечивающей лёгкий запуск мотора. По этой причине реле является важной деталью, и забота о нём – обязанность каждого внимательного автомобилиста.

Примечание. Классические РЗ бывают двух типов: 4-контактные и 5-контактные. Первые разновидности управляют напряжением в 12 вольт, вторые – рассчитаны на 24 вольта.

Замена РЗ

Как правило, часто именно реле становится виновником плохого пуска мотора. К сожалению, многие автомобилисты не обращают на него внимание, пытаются найти причину в стартере или бобине зажигания.

Диагностировать реле несложно. Нужно только вооружиться специальным измерителем, например, омметром или мультиметром с наличием всех нужных режимов.

Далее, проверяются показатели сопротивления:

• Подключаются щупы прибора к реле: один на плюс, другой – на массу;
• Щупы прибора подключаются к обмотке возбуждения стартера и к проводу управления реле, чтобы диагностировать поломку устройства (если сопротивления нет, поломка налицо).

Замена реле зажигания

Реле зажигания не подаётся ремонту. Только замена на новый элемент поможет решить сложившуюся проблему. Стоит реле недорого, так что проблем с покупкой нового устройства возникнуть не должно.

Вот как осуществляется замена:

• АКБ следует обесточить, скинув минусовой вывод;
• Затем открутить саморезы на защитном чехле рулевой колонки, чтобы обеспечить свободный доступ к реле.

Внимание. РЗ расположен бывает снизу от рулевой колонки, под щитком. В некоторых случаях, чтобы добраться до детали, необходимо снять не только кожух колонки, но и саму панель приборов.

Продолжаем:

• Снять кожух;
• Найти колодку с проводами, куда подключается реле;
• Отключить провод РЗ от колодки, установить новый элемент;
• Проверить, как всё работает.

Своевременная забота о своём автомобиле, который сегодня для многих россиян стал инструментом для дополнительного заработка, крайне важна. Трудности запуска могут застать автомобилиста в самый неподходящий момент. Поэтому регулярно проводите профилактические проверки, обезопасьте себя от лишних затрат и нервотрёпки.

Блок предохранителей Daewoo Nexia N100

Перейти к содержимому

Рассмотрены автомобили Daewoo Nexia N100 до 2008 года выпуска.

---

Расположение предохранителей.
В салоне, в монтажном блоке, установленном под защитной крышкой
 в приборной панели, слева от рулевой колонки.

Для доступа снимаем крышку…

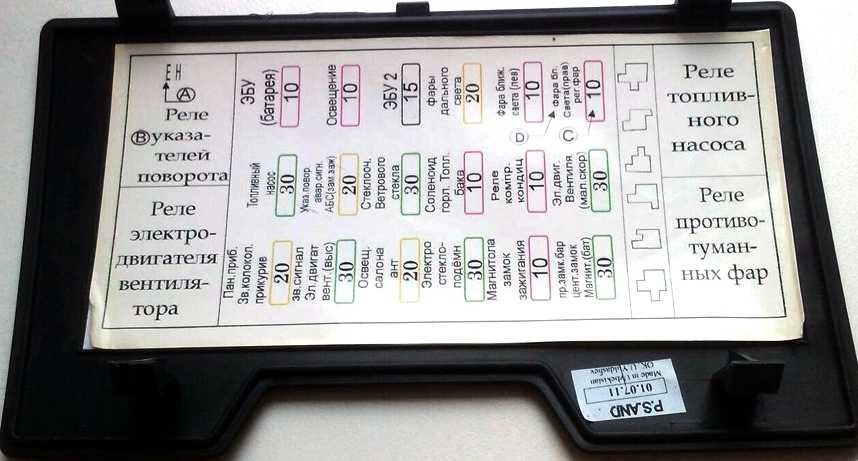

На внутренней стороне крышки указана схема расположения и назначение предохранителей и реле.

Предохранитель №1 (10А, красный) защищает цепь электронного блока управления,
а №7 (30А, зеленый) — предохранитель бензонасоса.

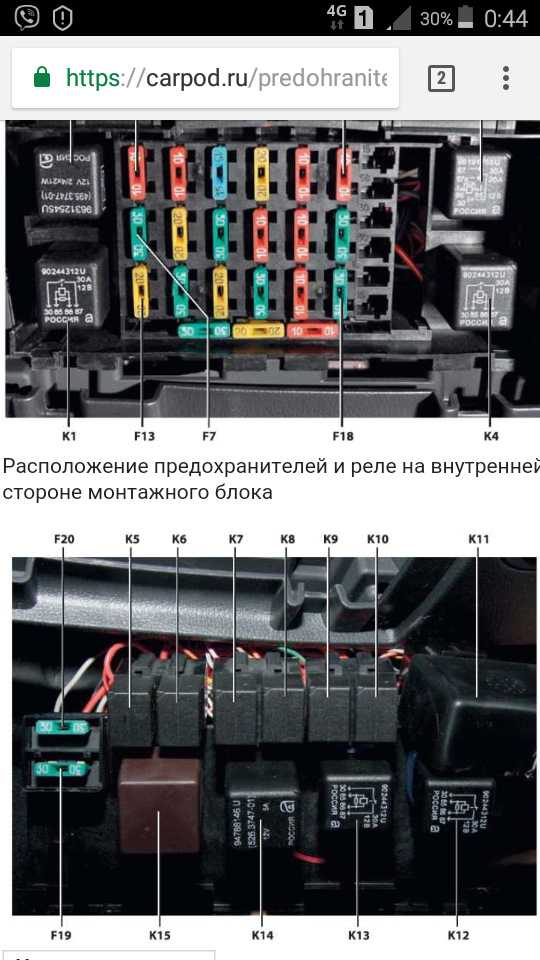

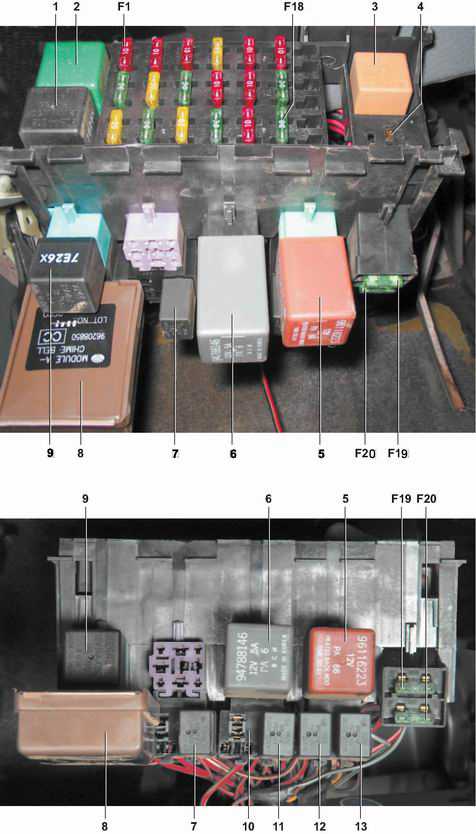

Внутренняя сторона монтажного блока реле и предохранителей

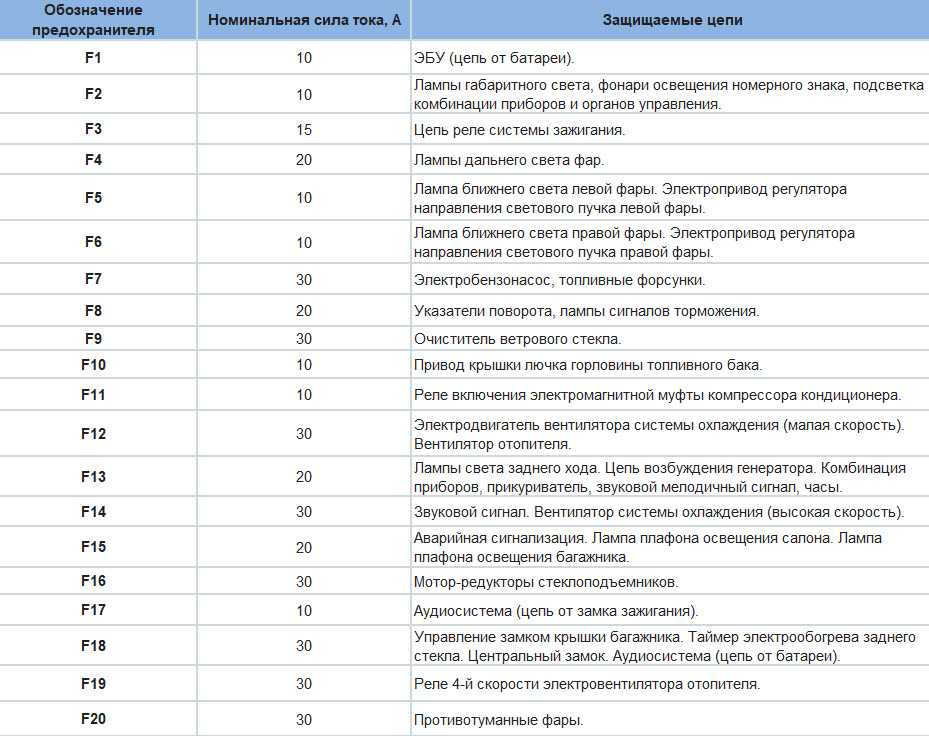

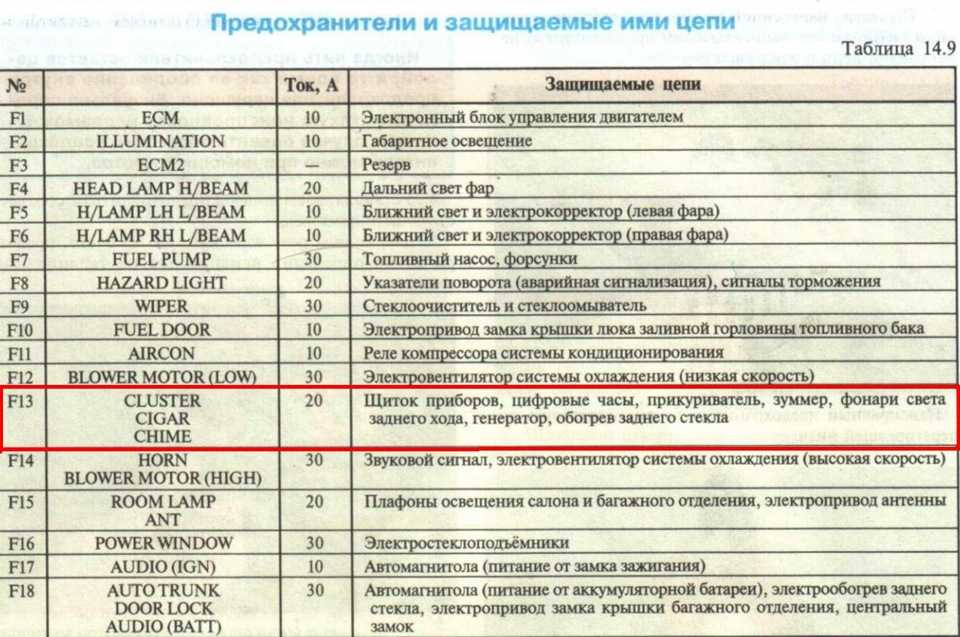

Расшифровка:

Обозначение  предохранителя	Номинальный ток, А	Назначение предохранителей
F1	10	ЭБУ (цепь от батареи)
F2	10	Лампы габаритного света, фонари освещения номерного знака
F3	10	Подушка безопасности
F4	20	Дальний свет фар
F5	10	Левая фара (ближний свет) Электропривод регулятора направления светового пучка левой фары
F6	10	Правая фара (ближний свет) Электропривод регулятора направления светового пучка правой фары
F7	30	Электробензонасос топливные форсунки
F8	20	Указатели поворота, аварийная сигнализация Выключатель и лампы сигналов торможения
F9	30	Стеклоочиститель ветрового стекла
F10	10	Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11	10	Реле включения электромагнитной муфты компрессора кондиционера
F12	30	Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13	20	Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
F14	30	Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15	20	Часы с индикацией, плафон освещения салона Фонарь освещения багажника, электродвигатель привода антенны
F16	30	Моторедукторы стеклоподъемников
F17	10	Автомагнитола (цепь от замка зажигания)
F18	30	Управление замком крышки багажника, таймер электрообогрева заднего стекла Система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19	30	Реле электровентилятора отопителя

---

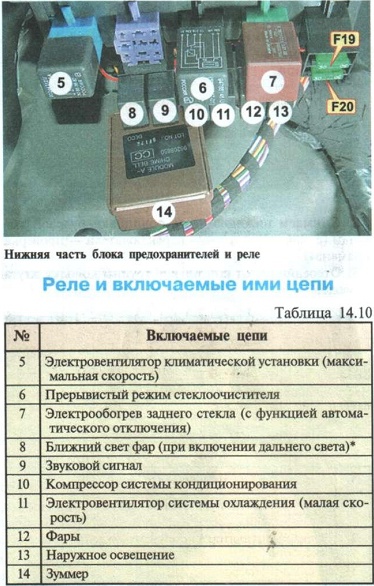

Реле и обозначение:

Номер реле	Назначение реле
1	Электродвигатель вентилятора системы охлаждения (высокая скорость)
2	Указатели поворота
3	Топливный насос
4	Противотуманные фары
5	Регулятор скорости «очис­тителя ветрового стекла
6	Таймер электрообогрева заднего стекла
7	Приборы освещения
8	Фары
9	Электродвигатель вентилятора системы охлаждения (низкая скорость)
10	Включение компрессора кондиционера
11	Звуковой сигнал
12	Мелодичный сигнал
13	Электродвигатель вентилятора отопителя

Каковы симптомы неисправности реле зажигания — AutoVfix.

com

Делиться заботой!

1 акции

Последнее обновление: 12 декабря 2022 г., 15:29

Блок предохранителей, среди прочего, играет решающую роль в общей функциональности автомобиля. В блоке предохранителей вашего автомобиля реле зажигания является одним из основных электронных реле. Он расположен под капотом в моторном отсеке и подает питание на систему зажигания и топливную систему.

При рассмотрении симптомов невосприимчивость замка зажигания является наиболее распространенным признаком неисправности реле зажигания. Утром вы можете заметить такие индикаторы, как глохнет двигатель или разряженный автомобильный аккумулятор. В редких случаях также может быть обнаружен запах горелого электричества.

Реле зажигания обычно находится в моторном отсеке вместе с несколькими дополнительными реле и предохранителями. Если реле не соответствует его спецификациям, вы заметите проблемы с различными частями двигателя, включая топливный насос и катушку зажигания.

Где находится реле зажигания?

Чтобы найти реле зажигания, вам нужно заглянуть в моторный отсек под капот, особенно в блок предохранителей. Реле зажигания и другие реле размещены в длинной черной трубке в блоке предохранителей. Если вы не можете найти свое автомобильное реле, вам может потребоваться обратиться к руководству по обслуживанию вашего автомобиля, которое предоставляется производителем вашего автомобиля.

Реле зажигания вряд ли можно найти где-либо еще в вашем автомобиле. Схема в блоке предохранителей, как правило, поможет вам найти реле зажигания. Если вы не можете найти здесь то, что ищете, обратитесь к руководству по обслуживанию или ремонту вашего автомобиля. Вам нужно будет связаться с механиком, если они больше не доступны.

Связанные

Каковы симптомы неисправности реле зажигания?

Проблемы с реле зажигания могут быть довольно сложными. С симптомами, выделенными в этом разделе, выявление признаков неисправного реле зажигания станет еще более доступным.

1. Сгоревшее реле

Реле может перегреться, сгореть или расплавиться в любой момент. Он может расплавить панель предохранителей. Поскольку внешний корпус реле обычно пластиковый, вы почувствуете стойкий запах горящего пластика.

Эта проблема препятствует поступлению энергии в двигатель, что приводит к снижению производительности, остановке двигателя и затруднению запуска. Вытащить перегоревший предохранитель сложно. Для этого наверняка потребуются услуги механика, и вам может потребоваться заменить весь блок предохранителей.

2. Зажигание не реагирует

Поскольку реле зажигания подает питание на зажигание, если зажигание не реагирует, когда вы включаете его ключом, реле работает неправильно. Зажигание подготавливает автомобиль к запуску, заливая топливный насос и стартер. Если фары или другие устройства не включаются при включении зажигания, реле выйдет из строя. Если ваше реле выйдет из строя, вы не сможете управлять своим автомобилем.

3.

Неисправность топливного насоса

Если топливный насос не реагирует на запуск двигателя, возможно, неисправно реле зажигания. Как только вы создадите свой автомобиль, топливный насос сразу же начнет работать, и вы можете услышать легкое жужжание, указывающее на это.

Топливный насос получает некоторое питание от реле зажигания, поэтому, если реле зажигания не подает на него нужное количество энергии, он не сможет запуститься при запуске автомобиля. Реле зажигания и реле топливного насоса могут быть неисправны, если топливный насос не подает топливо в камеру сгорания.

4. Неисправность двигателя

Когда вы заводите свой автомобиль, двигатель обычно запускается, и вы слышите все соответствующие шумы, но затем мощность двигателя падает или останавливается, и вы не можете ехать.

Если реле зажигания не подает достаточный ток на топливный насос или катушку зажигания, когда ваш автомобиль включен, это напрямую влияет. В результате через несколько секунд работы двигатель теряет мощность. Реле зажигания может потребоваться заменить, если это происходит каждый раз, когда вы заводите автомобиль.

5. Батарея разряжена

Всякий раз, когда вы выключаете ключ зажигания, реле зажигания должно отключать питание всех компонентов двигателя; в противном случае автомобильный аккумулятор разрядится, если вы оставите его включенным на ночь.

При выходе из строя реле зажигания система зажигания может оставаться включенной даже после извлечения ключей из замка зажигания. После извлечения ключа цепь не разомкнется, а аккумулятор разрядится. В результате, если вы смотрите на аккумулятор, который сдох после идеальной работы накануне, виновато может быть реле зажигания.

6. Проблемы с запуском

Другим признаком неисправности реле зажигания являются постоянные трудности с запуском автомобиля. В первую очередь следует проверить аккумулятор. Затем следует проверить реле зажигания. Трудный запуск автомобиля не обязательно свидетельствует о неисправном реле зажигания.

Тем не менее, это более вероятно, если есть дополнительные проблемы, такие как сбои в электрической системе или непредсказуемое начало. Нет ничего плохого в том, чтобы проверить ваше реле, и его замена должна быть частью вашего регулярного обслуживания.

7. Двигатель глохнет

Если двигатель глохнет, это может означать неисправность реле зажигания. Когда двигатель вашего автомобиля глохнет, это означает, что он выключается во время движения. Бензиновый насос получает питание от реле зажигания, которое поддерживает работу двигателя.

Если на топливный насос не подается постоянная мощность, бензина будет недостаточно для воспламенения воздушно-топливной смеси, и двигатель остановится. Поскольку сломанное реле топливного насоса может привести к остановке двигателя из-за недостаточной мощности топливного насоса, очень важно диагностировать проблему.

8. Стартер не перестает работать

Ваш автомобиль не заводится, потому что сигнал от реле не может дойти до стартера. Вместо размыкания электрической цепи реле зажигания может не замкнуть ее. Стартер будет продолжать работать даже после запуска двигателя. Предполагается, что он остановится после запуска двигателя, но это произойдет, потому что реле зажигания не может замкнуть цепь.

Иногда после извлечения ключа из замка зажигания пусковое реле может продолжать работать в редких случаях. В этом случае реле зажигания и стартер могут быть серьезно повреждены. Сломанное реле зажигания чаще всего вызывает эту проблему. Однако это также может быть вызвано заеданием личинки замка.

Keynote

Поверните цилиндр замка, чтобы увидеть, не связана ли проблема с заеданием. Если вращение останавливает работу стартера, причиной проблемы был цилиндр замка. Для смазки цилиндра замка используйте жидкий графит или сухую тефлоновую смазку.

Что происходит, когда реле стартера выходит из строя?

Электрический сигнал аккумулятора не может достичь пускового двигателя, когда реле стартера неисправно. В результате двигатель вашего автомобиля, скорее всего, не заведется, независимо от того, как вы включаете зажигание. При включении зажигания неисправное реле издает слышимый щелчок.

Стартер может работать даже при извлечении ключа из замка зажигания. Стартер и маховик коробки передач быстро повреждаются из-за этого сценария. Хотя можно винить сломанное реле стартера, наиболее распространенной причиной является заедание цилиндра замка зажигания. Немедленно вызовите механика, когда заметите такой симптом и услышите этот шум.

Совет:  Поверните цилиндр замка, чтобы проверить, не застрял ли он. Вы нашли источник проблемы, если это вращение приводит к остановке стартера.

Как проверить реле стартера

Чтобы узнать, как проверить предохранитель реле стартера, выполните следующие действия.

Шаг первый

Убедитесь, что автомобиль надежно припаркован и что коробка передач находится в нейтральном или припаркованном положении. Вы же не хотите, чтобы машина случайно поехала вперед во время работы под капотом.

Шаг второй

Перед выполнением теста приобретите полностью заряженный аккумулятор и переносную перемычку. В качестве альтернативы убедитесь, что автомобильный аккумулятор полностью заряжен, а не является причиной вашей проблемы. Во время испытания обратите особое внимание на то, как соединительный кабель подключен к клемме аккумулятора.

Шаг третий

Осмотрите клеммы аккумулятора и стартера. Проверьте на наличие коррозии, грязи и мусора. Отсоедините отрицательный кабель аккумуляторной батареи и отложите его в сторону перед очисткой заржавевших клемм.

Снимите положительный кабель аккумулятора и отложите его в сторону. Убедитесь, что провода случайно не соприкасаются с клеммами аккумулятора. Пищевая сода, вода и проволочная щетка c могут использоваться для очистки заржавевших клемм. Клеммы стартера следует очищать при необходимости. Отсоедините кабели аккумуляторов.

Шаг четвертый

Подсоедините положительный штырь аккумуляторной батареи с помощью перемычки. Можно ненадолго оставить перемычку подключенной, поскольку соединение аккумулятора со стартером было разорвано. С помощью цифрового вольтметра проверьте сопротивление между клеммами 30 и 87.

Сопротивление должно быть менее одного Ома. Если сопротивление больше одного Ома, реле работает неправильно. Меняй реле. Снова подключите батарею реле и критически важные соединения переключателя. Положительный кабель аккумуляторной батареи должен быть снова подключен. Подсоедините отрицательный кабель аккумулятора, как только он будет надежно закреплен на клемме аккумулятора.

Признаки неисправности реле стартера

Как узнать, неисправно ли реле стартера? В этом разделе мы рассмотрим некоторые симптомы неисправного реле стартера.

1. Проблемы с запуском

Если пусковое реле работает правильно, оно передает мощность на стартер при каждом включении. Однако мусор, грязь и высокая температура могут испортить этот компонент. В этих условиях пусковое реле может работать с перерывами.

Реле может выйти из строя, если вы запустите автомобиль, и оно не сработает сразу, но вы попытаетесь снова, и оно сработает. К счастью, вы получаете предупреждение о том, что реле стартера выходит из строя, что дает вам достаточно времени, чтобы отремонтировать его, прежде чем оно окажется в затруднительном положении. Если реле не сломано, возможно, неисправно или корродировано соединение проводов под капотом.

2. При работающем двигателе стартер остается включенным.

Вы отпускаете ключ или перестаете нажимать кнопку после запуска автомобиля. В этот момент цепь должна замкнуться, и все должно возобновить нормальную работу. Эта замкнутая цепь полностью отключает стартер.

Однако реле стартера может заклинить в замкнутом состоянии, если первичные контакты приварятся друг к другу. Стартер останется включенным, даже если двигатель работает, указывая на то, что это произошло. Скулящий звук, который вы должны услышать, даст вам понять, что это происходит.

3. Звуки щелчков

Когда автомобильный аккумулятор разряжен, вы можете услышать щелчки, но это также может указывать на неисправность реле стартера. Это происходит, когда реле не может отправить весь сигнал.

Реле обычно работает по принципу «все или ничего». Он либо пошлет весь электрический ток, либо ничего не пошлет. Однако, если реле стартера повреждено, может быть отправлена ​​только часть сигнала. При попытке повернуть ключ вы услышите щелчок.

4. Автомобиль не заводится

Наиболее очевидным признаком отказа пускового реле является то, что автомобиль не заводится. Даже при использовании электронных ключей реле стартера может быть источником проблемы. Пусковое реле остается активным при нажатии, потому что эти ключи не имеют ручного выключателя зажигания.

Если автомобиль не заводится, независимо от того, поворачиваете ли вы ключ или нажимаете кнопку, это может быть реле стартера. Отказ цепи, препятствующей активации системы зажигания, является наиболее распространенной причиной.

Признак перегорания предохранителя стартера

Каковы симптомы перегорания предохранителя стартера? Наиболее типичным признаком перегоревшего пускового реле является то, что ваш автомобиль не заводится. Предохранитель реле автоматического стартера мог перегореть, если вы не можете завести автомобиль.

Автомобиль не заведется, сколько бы раз вы ни пытались. Если вы слышите щелчок при попытке завести автомобиль, возможно, пусковое реле не полностью вышло из строя. Если вы разбираетесь в системе зажигания, вы должны диагностировать ее в любом случае.

Плохой звук реле стартера

Неисправное реле обычно издает слышимый щелчок при повороте автомобиля.  Если ваше реле стартера выйдет из строя, электрический сигнал от аккумулятора к стартеру никогда не дойдет до него. Следовательно, ваш двигатель не запустится независимо от того, как вы поворачиваете ключ.

Как исправить неисправное реле стартера

ΩНаклонение разъемов исправит и восстановит реле стартера, если оно выйдет из строя из-за коррозии или грязи на проводах. Внутренняя конструкция блока реле может нуждаться в осмотре и очистке. Замена пускового реле — лучшее решение проблемы с пусковым реле. Замена реле навсегда решит проблему.

Возможно, вам потребуется почистить внешние части разъемов, в зависимости от того, насколько они запылены или заржавели. Для удаления грязи и копоти потребуются проволочная щетка и разрыхлитель. Вам также может понадобиться воздуходувка и полотенце из микрофибры для процесса очистки. В конце концов, тем не менее, стоимость его замены оправдана. Рассмотрим необходимые шаги.

Заключение

Многие второстепенные компоненты составляют систему зажигания. Очистите и смажьте детали вашей системы зажигания. В разъемах реле зажигания может возникнуть коррозия, что приведет к неисправности. Знание признаков и симптомов неисправного пускового реле и способов его устранения поможет.

Джеффри Эквеги

Привет, дорогой, меня зовут Джеффри Эквеги, я сертифицированный механик и специалист по кузовным деталям. Я создал этот сайт, чтобы поделиться своим опытом и знаниями с автолюбителями, которые хотят решить свои проблемы, связанные с автомобилем. Имею сертификаты на частные автомобили и большегрузные коммерческие автомобили. Я работаю механиком с 2015 года и имею опыт работы с автомобилями таких марок, как Subaru, Jeep, Toyota, TATA, BMW, Mazda, Honda, Nissan, Kia, телевизоры и другие; однако я в основном специализируюсь на автомобилях Toyota.

Делиться заботой!

1 акции

Реле зажигания: как его проверить, причины, последствия и решения

Перед тем, как сесть в машину и включить двигатель, необходимо выполнить несколько шагов. Одной из наиболее важных и часто игнорируемых частей любой системы зажигания автомобиля является реле зажигания. Небольшой электрический компонент, называемый реле зажигания, расположен в пусковой цепи двигателя с большим током. Ток сильноточной цепи контролируется реле, которое представляет собой просто переключатель дистанционного управления. Реле зажигания автомобиля замыкает гораздо более мощную пусковую цепь с небольшим количеством электричества выключателя зажигания.

Во многих автомобильных приложениях реле зажигания и соленоид стартера совместно приводят в действие механизм стартера. В некоторых ситуациях выключатель зажигания может напрямую управлять цепью соленоида стартера. Поскольку это часто небольшие автомобили, стартеру не требуется много электроэнергии для работы. Что ж, в этой статье мы обсудим необходимые вещи, которые нужно знать о реле зажигания.

Что такое Service ESC на Chevy Malibu?

Включите JavaScript

Что такое Service ESC на Chevy Malibu?

Подробнее: Причины, по которым не поднимается стекло автомобиля & Как починить

• Что такое реле зажигания?
• Где находится реле зажигания?
• Каковы симптомы неисправного/отказного реле зажигания?
• Как проверить реле зажигания?
• Каковы функции реле зажигания?
• Сколько стоит замена реле?

Итак, начнем!

Содержание

• • 17
  10 8

Что такое реле зажигания?

Реле зажигания — это, по сути, часть электрического оборудования, которое переключает питание на топливную систему автомобиля и систему зажигания. Как только вы поворачиваете ключ в замке зажигания вашего автомобиля, реле зажигания приводится в действие.

Затем реле зажигания включает питание и позволяет ему достичь систем, которые должны быть включены для работы вашего автомобиля. В результате батарея посылает энергию на катушку зажигания, которая, в свою очередь, посылает энергию на свечи зажигания в вашем автомобиле, чтобы запустить двигатель.

Подробнее: Как очистить каталитический нейтрализатор

Где находится реле зажигания?

В зависимости от конструкции и производителя автомобиля точное расположение реле зажигания может варьироваться от одного автомобиля к другому. Блок предохранителей под капотом часто находится там, где вы найдете реле зажигания. Его также можно найти внутри автомобиля, в блоке предохранителей под приборной панелью.

Вы можете использовать руководство по ремонту, которое предоставил вам производитель вашего автомобиля, чтобы быстро найти реле зажигания и правильно его идентифицировать. Вместе со многими другими реле, установленными на нем, его можно будет найти на панели реле.

Подробнее: Автомобильные аккумуляторы Duracell: что нужно о них знать

Каковы симптомы неисправного/неисправного реле зажигания?

Ниже приведены симптомы неисправности реле зажигания;

• Проблема с зажиганием автомобиля
• Двигатель глохнет
• Разряженный аккумулятор после ночи
• Колебания мощности зажигания
• Плохой запах электроники

Проблема с зажиганием автомобиля

• Подача питания на все модули управления автомобиля и датчики, необходимые для работы двигателя, является основной обязанностью реле зажигания , если он не выдает что-либо из этого, убедитесь, что ваше реле зажигания неисправно.
• Существует значительная вероятность того, что реле зажигания неисправно, если на приборной панели ничего не происходит, когда вы поворачиваете ключ в замке зажигания, и вы уверен, что автомобильный аккумулятор заряжен. Эти проблемы должны быть решены немедленно. В противном случае вам придется путешествовать без машины.

Подробнее: Список лучших моек высокого давления для автомобилей

Блокировка двигателя

• Питание важнейших компонентов двигателя, таких как топливный насос и катушки зажигания, обеспечивается реле зажигания. Вы, вероятно, можете предсказать, что произойдет, если он не сможет обеспечить их электричеством, потому что без этих деталей ваш двигатель быстро остановится.

Подробнее: Как завести автомобиль от внешнего источника (что нужно знать)

Разряженный аккумулятор после ночи

• Во избежание разрядки аккумуляторной батареи, когда вы оставляете автомобиль на ночь, реле зажигания также должно отключать питание всех компонентов двигателя при выключении ключа зажигания.
• При неисправности реле зажигания система зажигания может продолжать работать даже после извлечения ключей из замка зажигания.
• Это означает, что после извлечения ключа схема не будет работать, а аккумулятор разрядится.
• В свете этого реле зажигания, возможно, было виновато в том, что батарея вышла из строя при безупречной работе накануне.

Подробнее: Как завести автомобиль с неисправным стартером

Колебания мощности зажигания

• Возможно, проблема с реле зажигания, если ваша приборная панель мигает, как игра в переворачивание стола.
• При появлении коррозии внутри реле зажигания могут возникнуть проблемы. В результате соединительное пространство внутри реле может стать слишком узким, что приведет к очень быстрому выключению и включению зажигания.

Подробнее: Как узнать код радио, чтобы разблокировать автомобильную магнитолу

Плохой запах электроники

• Нагрев происходит из-за плохого электрического соединения. Плохой контакт может образоваться внутри реле зажигания, если на нем есть коррозия, ржавчина или вода, которые могут выделять много тепла.
• Часто можно увидеть, что пластиковая крышка реле расплавилась. Если вы когда-либо чувствовали запах горелой электроники, вам обязательно следует проверить реле зажигания в следующий раз, когда вы почувствуете это ощущение.

Подробнее: Как закрепить боковое зеркало на автомобиле

Как проверить реле зажигания?

Ниже приведены материалы и инструменты, необходимые для успешного прохождения теста;

• Полностью заряженный аккумулятор
• Пищевая сода, вода и проволочная щетка
• Технология производства портативных соединительных кабелей
• Защитные очки и перчатки

Ниже приведены этапы проверки реле зажигания;

• Убедитесь, что коробка передач находится в нейтральном или «парковочном» положении и что автомобиль надежно припаркован. Вы не хотите, чтобы машина непреднамеренно двигалась вперед, пока вы работаете под ней.
• Полностью заряженная батарея и переносная перемычка должны быть готовы перед тестированием. Кроме того, вы можете убедиться, что ваш автомобильный аккумулятор полностью заряжен и не является проблемой, проверив его. Обратите особое внимание на то, как соединительный кабель подключен к клемме аккумулятора на протяжении всего теста.
• Осмотрите клеммы аккумулятора и зажигания. Убедитесь, что на них нет пыли, жира, ржавчины или мусора. Отсоедините отрицательный кабель аккумулятора и отложите его в сторону перед очисткой заржавевших клемм. Положительный кабель аккумулятора должен быть отсоединен от аккумулятора и отложен в сторону. Убедитесь, что кабели случайно не соприкасаются с разъемами аккумулятора. Заржавевшие клеммы можно очистить с помощью пищевой соды, воды и проволочной щетки. При необходимости очистите клемму стартера. Отсоедините кабель аккумулятора, если можете.
• Важно следить за кабелем, идущим от соленоида зажигания к пусковому реле. На реле четыре контакта. Два меньших провода от ключевой схемы переключения используются для «включения» реле. Напряжение аккумуляторной батареи передается от аккумуляторной батареи к стартеру по двум кабелям большего размера. Пометьте два меньших провода, прежде чем отсоединять провода от реле зажигания, чтобы их можно было снова правильно соединить. Провода-перемычки подключаются одним концом к массе шасси. Другой конец необходимо подключить к клемме 86.
• Подсоедините перемычку к положительной клемме аккумулятора. Перемычка может быть подключена на короткое время, потому что аккумулятор и зажигание разорваны. Сопротивление между клеммами 30 и 87 необходимо измерить цифровым вольтметром. Его сопротивление должно быть менее 1 Ом. Реле не работает, если сопротивление выше 1 Ом. Реле надо поменять.

Подробнее: Предотвращение кражи каталитического нейтрализатора: советы автовладельцам

Каковы функции реле зажигания?

• Реле зажигания служит замыкателем цепи или автоматическим выключателем между аккумуляторной батареей автомобиля и стартером. Увеличивая ток батареи, необходимо воспламенять меньший ток, что выгодно. Согласно описанию, это переключатель между пусковым соленоидом и стартером.
• При повороте ключа зажигания или нажатии кнопки запуска автомобиля возникает значительный ток. Замок зажигания не регулируется, а стартер потребляет значительное количество тока. Реле сгорит, если его нет.
• Автомобиль может не завестись, если реле зажигания неисправно. Существует множество возможных причин неисправности этого компонента, как мы узнаем позже. В зависимости от типа и степени риска, они также нуждаются в различных методах лечения. Некоторые из них можно исправить, в то время как другие требуют установки новых реле.

Подробнее: Стоимость замены автомобильного аккумулятора (цены на запчасти и работу)

Сколько стоит замена реле зажигания?

В зависимости от модели автомобиля и трудозатрат замена реле зажигания обычно стоит от 15 до 100 долларов. Затраты на работу и реле зажигания варьируются от 10 до 50 долларов.

Присоединяйтесь к нашему информационному бюллетеню

В зависимости от того, хотите ли вы приобрести оригинальное или вторичное реле зажигания, вы можете ожидать, что заплатите менее 10 долларов США за само реле.

Замена реле зажигания часто также довольно проста. Если вы предпочитаете, чтобы с этим справился механик, вы можете ожидать, что заплатите от 15 до 100 долларов за замену.

Подробнее: Сколько вольт у автомобильного аккумулятора? Что вам нужно знать

Реле зажигания Часто задаваемые вопросы

Что вызывает отказ реле?

Пружины постепенно теряют упругость. Плохое выравнивание контактов и открытые катушки также могут привести к неисправности реле. Ключевым элементом, влияющим на надежность реле, является выбор правильного типа реле для конкретного применения. При их включении в схемы используются многочисленные некачественные методы проектирования.

Может ли неисправное реле разрядить аккумулятор?

Реле зажигания по существу является переключателем питания электрических компонентов системы зажигания. В его обязанности входит обеспечение передачи электроэнергии от батареи к различным устройствам, которые в ней нуждаются. Ваша батарея будет разряжена, и зажигание будет сложно запустить из-за неисправного реле.

Какова функция реле в автомобиле?

Какие функции выполняет реле в автомобиле? Реле широко используются в цепях для уменьшения количества электричества, проходящего через первичный переключатель управления. Чтобы включать и выключать реле с гораздо лучшим потенциалом, используйте датчик, таймер или переключатель с очень низкой силой тока.

Сколько реле в машине?

В стандартном автомобиле можно найти до двадцати автомобильных реле, и их можно найти повсюду.

Как сбросить релейный переключатель?

Используйте кнопку в качестве кнопки запуска и контакт реле (или вспомогательное реле) в качестве фиксатора кнопки запуска, чтобы упростить задачу. В этот момент ваш поплавковый выключатель является последовательным выключателем останова. Естественно, последний должен быть закрыт в обычное рабочее время.

Что произойдет, если реле зажигания выйдет из строя?

Топливный насос и система зажигания потеряют питание, если реле выйдет из строя, что приведет к отсутствию питания и, следовательно, невозможности запуска. Аксессуары и, возможно, двигатель можно включить, повернув ключ.

Как долго служат реле зажигания?

при каждом запуске автомобиля срабатывает реле зажигания. Реле зажигания рассчитано на то, чтобы выжить до тех пор, пока автомобиль, как и другие реле на нем.

Для чего нужен предохранитель в системе зажигания?

Предохранители служат в качестве предохранительного клапана, ограничивающего количество электричества, которое может пройти через проводку и другие компоненты электрической цепи. Короткие замыкания или перегрузки по току могут привести к перегрузкам. Если номинальный ток предохранителя превышен, металлический «элемент» предохранителя перегревается, плавится и размыкает цепь.

Вот и все в этой статье, где мы обсудили ответы на следующие вопросы, связанные с реле зажигания;

• Что такое реле зажигания?
• Где находится реле зажигания?
• Каковы симптомы неисправного/отказного реле зажигания?
• Как проверить реле зажигания?
• Каковы функции реле зажигания?
• Сколько стоит замена реле?

Я надеюсь, что это было полезно, если да, пожалуйста, поделитесь.
