РУЛЕВАЯ РЕЙКА: типы, устройство, принцип работы

Рулевая рейка – важный элемент устройства автомобиля. Он обеспечивает синхронный поворот передних колес вслед за поворотом руля водителем. Другими словами – это элемент, который передает угол поворота руля на колеса в нужную сторону. Знать устройство и принцип работы необходимо каждому водителю, так как в случае неисправности в работе этого элемента под угрозу может быть поставлена безопасность водителя и пассажиров.

Содержание

1. Типы, схемы и устройства рулевых реек
2. Механическая
3. Гидравлическая (ГУР)
4. Электрическая (ЭУР)
5. Принцип работы
6. Преимущества и недостатки
7. Основные неисправности

Типы, схемы и устройства рулевых реек

Основные детали рулевого управления:

1. Руль. При помощи этого устройства водитель задает угол поворота автомобиля.
2. Вал руля. Он представляет собой стержень, который с одной стороны крепится к рулю, а с другой – к рулевой рейке.

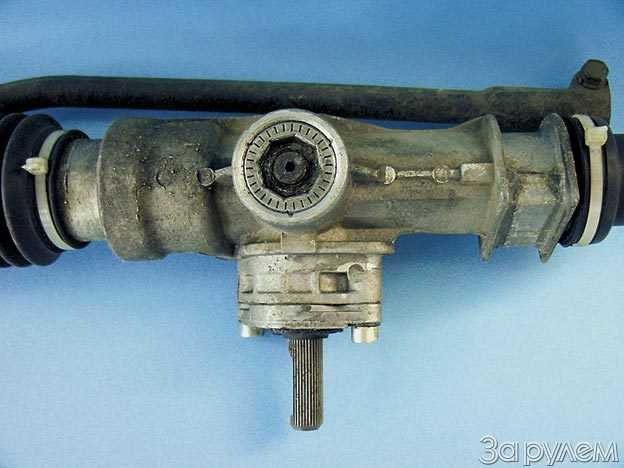

3. Непосредственно рулевая рейка. Она представляет собой своего рода узел, к которому крепится шестерня. С ее помощью передается движение руля.
4. Рулевые тяги – стержневидные детали, имеющие резьбу. Они крепятся к рулевым наконечникам и являются одним из последних звеньев, передающих поворот на колеса.
5. Ну и, собственно, сами наконечники.

В зависимости от того, каким образом поставлен принцип реализации работы рулевой рейки, различают три основных вида такого механизма. Основное их различие в устройстве и принципе действия. У современных автомобилей встречаются следующие виды.

Механическая

По сути механическая рулевая рейка представляет собой простейший механизм, все вариации в котором происходят только благодаря физической силе водителя. Однако ошибочно думать, что при такой реализации водителю будет необходимо прикладывать слишком много физической силы – эту проблему можно решить благодаря переменному передаточному числу. Его особенность в том, что количество зубьев варьируется при переходе от центра к краям. Эта особенность помогает избавиться от слишком больших поворотов на скорости, в то же время физически облегчает поворот руля при медленном движении, или когда автомобиль стоит.

Гидравлическая (ГУР)

Отличие рулевой рейки с гидроусилителем (ГУР) от предыдущей заключается в том, что ГУР облегчает поворот руля. Достигается это следующим образом: в самом гидроусилителе есть масло. Оно, под давлением насоса ГУР, увеличивает усилие во время поворота и облегчает водителю сам физический процесс.

Основное преимущество такого вида механизма не только в том, что водитель меньше устает физически, но и в повышенной безопасности движения. Последняя достигается тем, что ГУР возьмет на себя нагрузку при попадании колеса в яму и руль среагирует на это более плавно. С другой же стороны, ГУР снижает чувствительность автомобиля водителем, что может привести к непредвиденным маневрам. Тем не менее, именно такой вид механизма чаще всего используется в современных автомобилях.

Электрическая (ЭУР)

Устройство электрической рулевой рейки отличается от ГУРа тем, что усилителем в данной системе является электромотор.

Он может быть встроенным в колонку руля, располагаться на рулевом валу либо быть совмещенным с самой рейкой. Первый вариант наиболее опасен, так как может привести к полной блокировке руля. Поэтому на дорогих автомобилях используется третий вариант размещения электрического усилителя.

Данный тип обладает рядом преимуществ, таких как:

• высокий коэффициент полезного действия;
• экономия топлива;
• высокая надежность и безопасность при движении;
• проста обслуживании;
• независимость работы механизма от погодных условий и окружающей среды.

Принцип работы

Рассмотрим принцип работы рулевой рейки с ГУР. При повороте рулевого колеса в какую-либо строноу, усилие, прилагаемое водителем, проходит к шестерне. Сама шестерня состоит из множества зубчиков, которые передают момент поворота непосредственно на рейку руля. Последняя под этим действием перемещается влево или вправо. Также с ней перемещается и тяга, поворачивающая ступицу. На последней и крепится колесо.

В результате этого получается синхронный поворот обеих колес автомобиля.

Если рейка дополнительно укомплектована усилителем гидравлическим или электрическим, то естественно сила на рейку будет увеличиваться. Ниже на видео подробно о рулевых рейках с ГУРом.

Рейки руля сегодняшних автомобилей чаще всего оснащены усилителями: гидравлическим или электрическим. Но это не лишает их полностью всех «минусов».  Но сначала о «плюсах».

Основные преимущества:

1. Простая конструкция и малые габариты и вес.
2. Простота в обслуживании.
3. Хорошая послушность при управлении.

Недостатки:

1. Передает удары от неровного дорожного покрытия на руль, хоть устройства с ГУР смягчают эти удары.
2. При выработке появляются люфты, создавая стук и шум.

Основные неисправности

После долгой эксплуатации рулевая рейка может работать некорректно. При этом могут возникать следующие признаки неисправности:

1. Колесо стучит при поворотном маневре – часто это вызвано износом рулевых наконечников.
2. Возникает люфт между рейкой и приводной шестерней.
3. Усложняется процесс контроля автомобиля.
4. Деформация кожуха (пыльника).
5. Поломка зубов.
6. Руль вращается произвольно.

Полезные советы

Во избежание полной поломки механизма и сохранении безопасности водителя и пассажиров проводится соответствующая диагностика. В принципе, проверка должна быть пройдена при малейшем изменении в работе, либо после того, как автомобиль преодолеет соответствующий пробег.

Некоторые действия водитель может выполнить самостоятельно. Так, например, можно проверить пыльник и при необходимости очистить или заменить его. Время от времени следует менять сальники, так как он часто подвергается износу в следствие механической нагрузки.

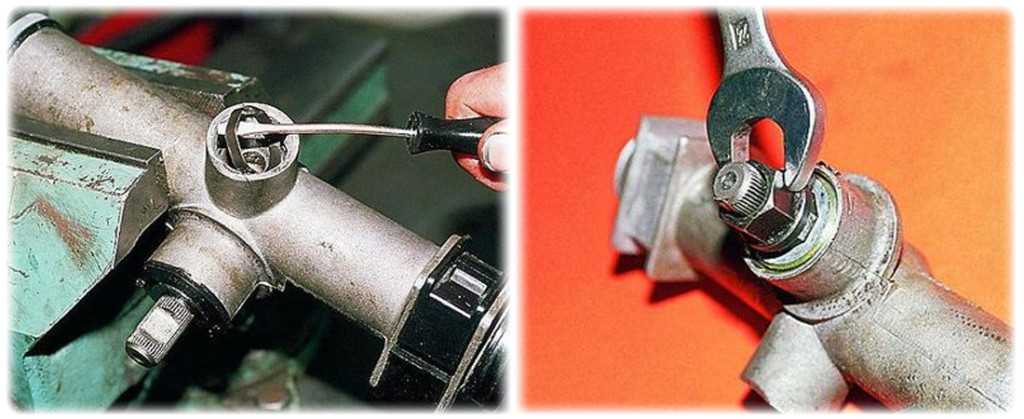

Чаще же всего необходимо подтянуть рейку, чтобы избавиться от неисправностей. Для этого используется регулировочный болт, который подтягивается специальным ключом до необходимого состояния.

Иногда, в случае неисправности лучше обратиться на СТО или в сервисный центр. Ведь знающему человеку лучше известна конструкция автомобиля, а это значит, что он может выполнить свою работу более качественно.

Рулевая рейка – одна из важных частей автомобиля. Несмотря на то, что ее конструкция неизбежно меняется из-за технического прогресса, основной принцип действия пока остается одним и тем же. Автолюбителям настоятельно рекомендуется следить за ее состоянием, так как это не только продлит срок ее службы, но и сделает вождение более безопасным.

Как подтянуть рулевую рейку Форд Фокус 2

Оглавление

• 1 Симптомы неисправности рулевой рейки
  • 1.1 Каким образом можно проверить состояние рейки
  • 1. 2 Инструменты, которые помогут вам при подтяжки рулевой рейки
• 2 Инструкция по подтяжке рулевой рейки
• 3 Схема рулевой рейки на фокус 2
  • 3.1 Видео подтяжки рулевой рейки

Управление машиной и изменение направления движения на авто осуществляется при помощи рулевой рейки. Главная задача узла — это передача усилия с колонки на колеса. А именно, куда будет повернут руль, туда же будут повернуты и колеса. Соответственно автомобиль будет двигаться в направлении, в которое водитель захочет ее направить. Сегодня мы поговорим о рулевой рейке на Ford Focus 2. Читайте здесь о ремонте рулевой рейки Мазда. На Фокус 2 данный механизм довольно надежный, благодаря которому проблемы возникают редко, но если учесть качество дорог нашей родины, то ремонт рейки- является актуальным событием.

Симптомы неисправности рулевой рейки

1. «Прозрачность» руля, это когда руками можно ощутить каждую кочку под колесами, каждый камешек. Другими словами, когда при движении на руле появляется непонятная вибрация небольшой силы. Такой симптом считается проблемой непосредственно рулевой тяги, и никак не связан с разбалансировкой колес.

2.  Зачастую с правой стороны появляется тихий стук. Некоторые водители путают его с шумом от стойки стабилизатора. Если движение будет ровным, то такой стук не появиться, только если вы будете совершать маневры на небольшой скорости. Стук периодически появляется и исчезает. Такой стук как правило очень тяжело услышать.

3. Странный скрип, будто от резины. Такой скрип может возникать на прогретом автомобиле при поворотах руля либо при движении на маленьких оборотах. Очень тяжело его распознать, можно перепутать с другими неполадками, к примеру, такими, как трение какой-нибудь прокладки. Если автомобиль будет сильно нагреваться, то и скрип будет сильным. Скрип может на какое-то время исчезнуть, но потом снова появиться.

4. При нерезком повороте в стороны руль будет вибрировать.

Каким образом можно проверить состояние рейки

Несмотря на то, что даже если вы считаете, что рулевая рейка вашего автомобиля в порядке, вам все равно нужно периодически проверять ее с помощью специалистов либо самостоятельно. Для это необходимо проделывать следующие действия:

— Ровно поставьте колеса и заблокируйте руль

— Поднимите машину на подъемнике примерно на 2.5 сантиметра от земли.

— Проверьте наличие люфта в наконечниках тяг. Установите индикатор, при этом ножка индикатора должна соприкасаться с краем колеса. Затем пошевелите в горизонтальной плоскости каждое колесо, а потом проверьте показания прибора. Если показания будут больше чем шесть миллиметров, это будет означать то, что не очень хорошее состояние наконечников, их необходимо проверить и если нужно будет, то заменить на новые детали.

— Поднимите переднюю часть машины и посмотрите в каком состоянии остальные элементы, а именно чехлы наконечников, рулевые тяги, шарнирные соединения и другое.

Инструменты, которые помогут вам при подтяжки рулевой рейки

• — ключ-шестигранник диаметром на «17»;
• — Отвертка;
• — Лампочка переноска;

Инструкция по подтяжке рулевой рейки

Вам потребуется всего лишь полчаса, чтобы подтянуть рейку

На подъемнике или на смотровой яме снимите пластмассовую защиту двигателя.

1. Засуньте руку к задней части рейки с задней части подрамника.

Предупреждение! Подготовьтесь к тому, что это будет неудобно и ничего не видно.

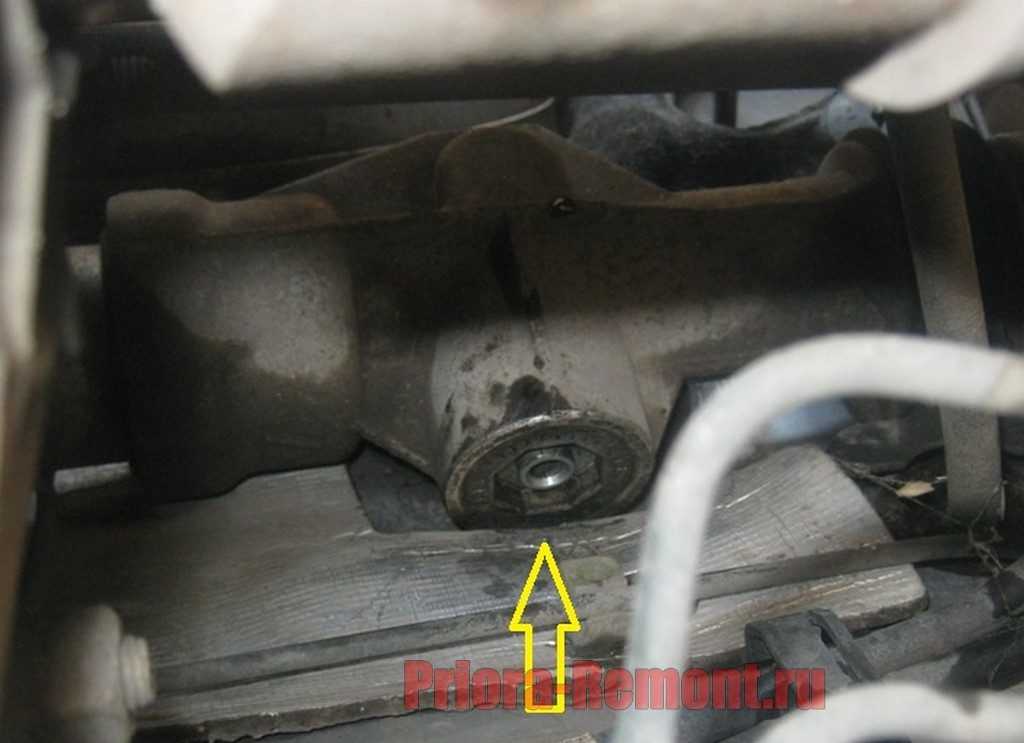

2. Нащупайте регулировочный болт, который расположен в месте пересечения рейки на корпусе и рулевого вала. Если рейка не была подтянута ранее, то значит там должна стоять пластмассовая заглушка. Такую заглушку устанавливают на заводе-производителе для стопора.  С помощью отвертки попробуйте выдернуть его. Вырвать его легко, однако болт повернуть не удастся, поэтому придется его снять.

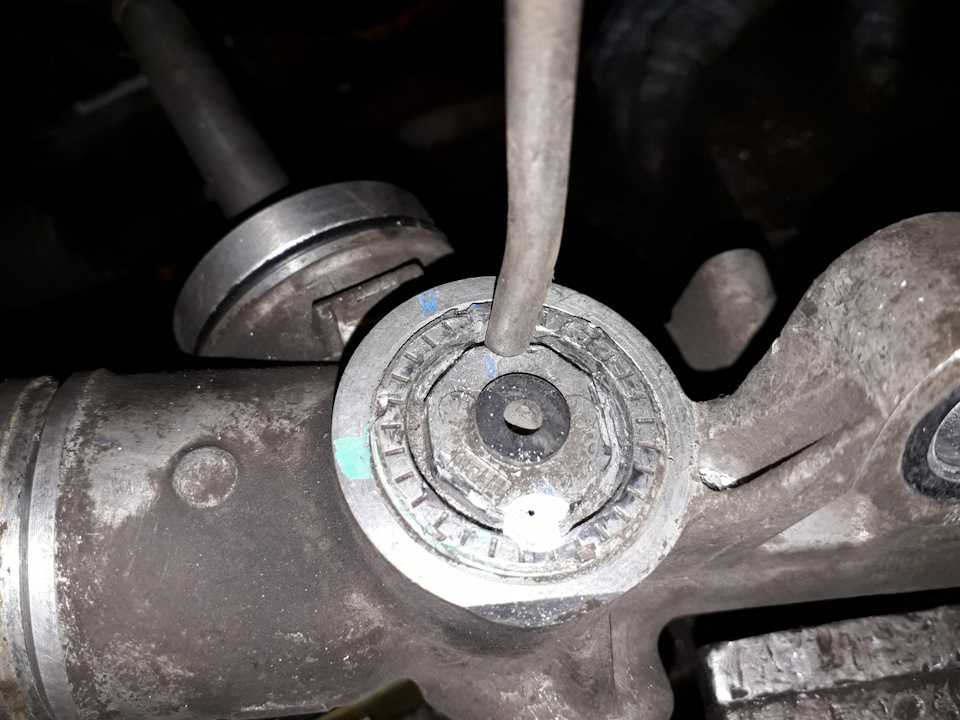

Снимаем пластиковую заглушку

пластиковая заглушка рулевой рейки

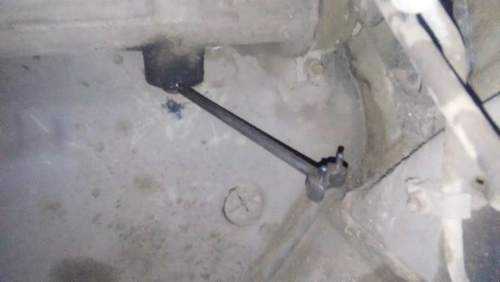

3. С помощью ключа на «17»по часовой стрелке поверните болт тем самым подтяните рулевую рейку.

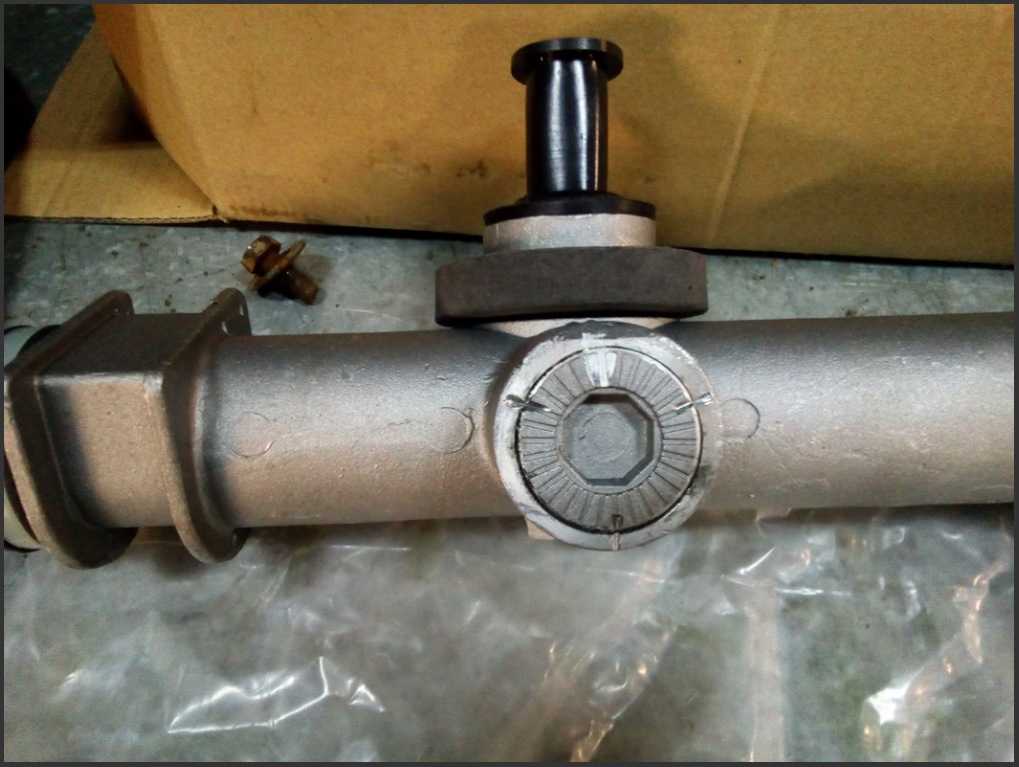

Болт рулевой рейки

Внимание! Болт не железный, а алюминиевый или пластмассовый, поэтому до упора его крутить не надо, нужно ориентироваться на стук в рейке во время вращения руля, когда стук пропадет, больше не закручивайте.

Схема рулевой рейки на фокус 2

С помощь этой схемы вы безошибочно найдете нужный вам болт и сократите ваше время на ремонт.

Схема рулевой рейки

Видео подтяжки рулевой рейки

Подтянуть рулевую рейку вы сможете за 30 минут, и никакого стука у вашего автомобиля не будет. В сервисе же, вам не станут подтягивать рейку, так как им будет не выгодно, потому что стоит это копейки, скорее всего они будут ждать пока ваше рейка придет в неисправность, и вот тогда они с удовольствием возьмутся за замену рейки, так как стоимость такой работы стоит приличных денег.

Ремень Генератора Лада Калина, как натянуть Ремень Генератора Лада Калина и Лада Приора. Правила подвески ремня генератора на Лада Калина и Лада Приора. Как натянуть ремень генератора на Лада Приора и Лада Калина.

На некоторых моделях автомобилей со временем появляются проблемы с натяжением ремня генератора. В частности, это касается отечественных автомобилей – Лада Приора и Лада Калина. Хотя представители зарубежного автопрома тоже иногда грешат такими недостатками. Поэтому каждый автомобилист должен регулярно проверять натяжение ремня и при необходимости иметь возможность самостоятельно его подтянуть. Об этом далее в статье.

Ремень генератора, где он и зачем нужен

Ремень генератора играет важную роль в функционировании силового агрегата. Генератор без него работать не в состоянии, из-за чего аккумулятор не заряжается. А если нет зарядки аккумулятора, завести транспортное средство невозможно. Слева от мотора находится ремень генератора.

Какое должно быть натяжение ремня генератора в норме

Натяжение ремня считается нормальным, если его прогиб не более 10-15 миллиметров.

Как проверить натяжение ремня генератора на своем автомобиле

• При проверке ремня двигатель не должен быть оборудован.
• Поднимите автомобиль с помощью домкрата и снимите защиту картера.
• Наденьте ремень рукой вверх по центру между коленчатым валом и шкивами генератора. Усилие должно быть около 10 кгс. С помощью линейки измерьте величину прогиба.

Признаки износа ремня генератора

В условиях слабого натяжения ремень издает специфический «визг» при резком увеличении оборотов силового агрегата. Особенно это заметно при движении автомобиля или входе в поворот, когда при переключении передач слышен сжимающий звук. Еще одним признаком слабого напряжения является «мерцание» фар в темное время суток. Если генератор работает нормально и с правильной натяжкой, то свет фар всегда яркий и ровный. Но если натяжение ремня слабое, то в темное время суток фара все время меняет яркость под работающим двигателем.

Что делает машина при неравномерном натяжении ремня генератора

Если вы заметили, что натяжение ремня генератора слишком слабое или, наоборот, слишком сильное, необходимо немедленно его отрегулировать. Конечно, возможна эксплуатация автомобиля с неправильным натяжением ремня, но это может привести к отложениям. Так, слабо натянутый ремень способен проскальзывать относительно шкива и быстро рвется в результате нагрева, а из-за слишком сильного натяжения ремня на подшипники насоса и вал ротора генератора создается большая нагрузка, в результате чего они выходят из строя в короткие сроки.

Подготовительные работы к ремонту

В первую очередь заняться самим генератором, например почистить контакты контактного регулятора. Делать это желательно мокрой тряпкой, смоченной в бензине. Различные элементы генератора продуваются сжатым воздухом от компрессора или насоса. Также обратите внимание на состояние креплений генератора к двигателю и состояние проводов.

Выбор рабочего места

Для удобства поставьте машину на смотровую яму.

Инструменты, приспособления, расходные материалы

Подготовить такие инструменты:

1. Металлическая полоса.
2. Конечный ключ на «17».
3. Правило.
4. Крепление.

Натяжка ремня генератора своими руками (пошагово)

1. С помощью торцевого ключа ослабьте гайку на растяжке крепления ремня генератора.

2. Далее со дна ямы ослабляем крепление генератора к кронштейну, предварительно сняв брызговик мотора.

3. Затем отожмите крепление генератора от двигателя, чтобы обеспечить нужное натяжение.

4. В этом положении затяните гайку с достаточным усилием.

Наконечники Prof.

После работы на растяжке проверить работоспособность генератора. Сначала проверьте цепь генератора на отключенном двигателе. Затяните ключ, чтобы на панели загорелась контрольная лампа. После этого можно запускать силовой агрегат. Через некоторое время на средних частотах коленчатого вала лампа должна погаснуть.
