Датчик детонации (ВАЗ 2114) — где находится, как заменить

Сложно представить автомобиль без электронных приборов-индикаторов. Десятки датчиков живут внутри транспортного средства: датчики положения, индуктивные, оптические, кислородные и др. Электронные сигналы направляют информацию в электронный блок управления. ЭБУ получает информацию и исправляет работу поврежденных систем.

Маленьким по размеру, но не по важности, устройством является датчик детонации ВАЗ 2114. Он выявляет мощность взрывных колебаний сожженного топлива в двигателях.

Содержание

Для чего необходим датчик детонации

Детонация топливной смеси считается уязвимым местом двигателя авто, взрывные волны приводят к износу деталей. Реагирование на причины горения топлива — задача датчика детонации.

Сигнализатор работает при помощи пьезоэлемента, который настроен на частоту звуковых колебаний вибраций. Электронные сигналы передают информацию в ЭБУ о появившихся волнах

Механизм ВАЗ 2114 определяет вибрацию топлива в двигателе, когда сжигается топливо. Взрывной режим топлива определяют по звонким стукам с частотой 25-75 Гц. Если эффективное сгорание топлива переходит через установленную отметку, то превращается в детонационное горение, что приводит к неисправности двигателя. Регулятор помогает контролировать сжигание топлива и предотвратить этот процесс.

Вибрации подходят к границе близко благодаря устройству, это положительная сторона его работы помогает выявить преимущества. Так, сгорание топлива с небольшим количеством детонации способно повлиять на экономичный расход топлива. А с его помощью ЭБУ влияет на состав топливной смеси и увеличивает мощность двигателя.

Иногда детонация топлива бывает настолько сильной, что двигатель ломается уже через 5-6 тысяч км пробега.

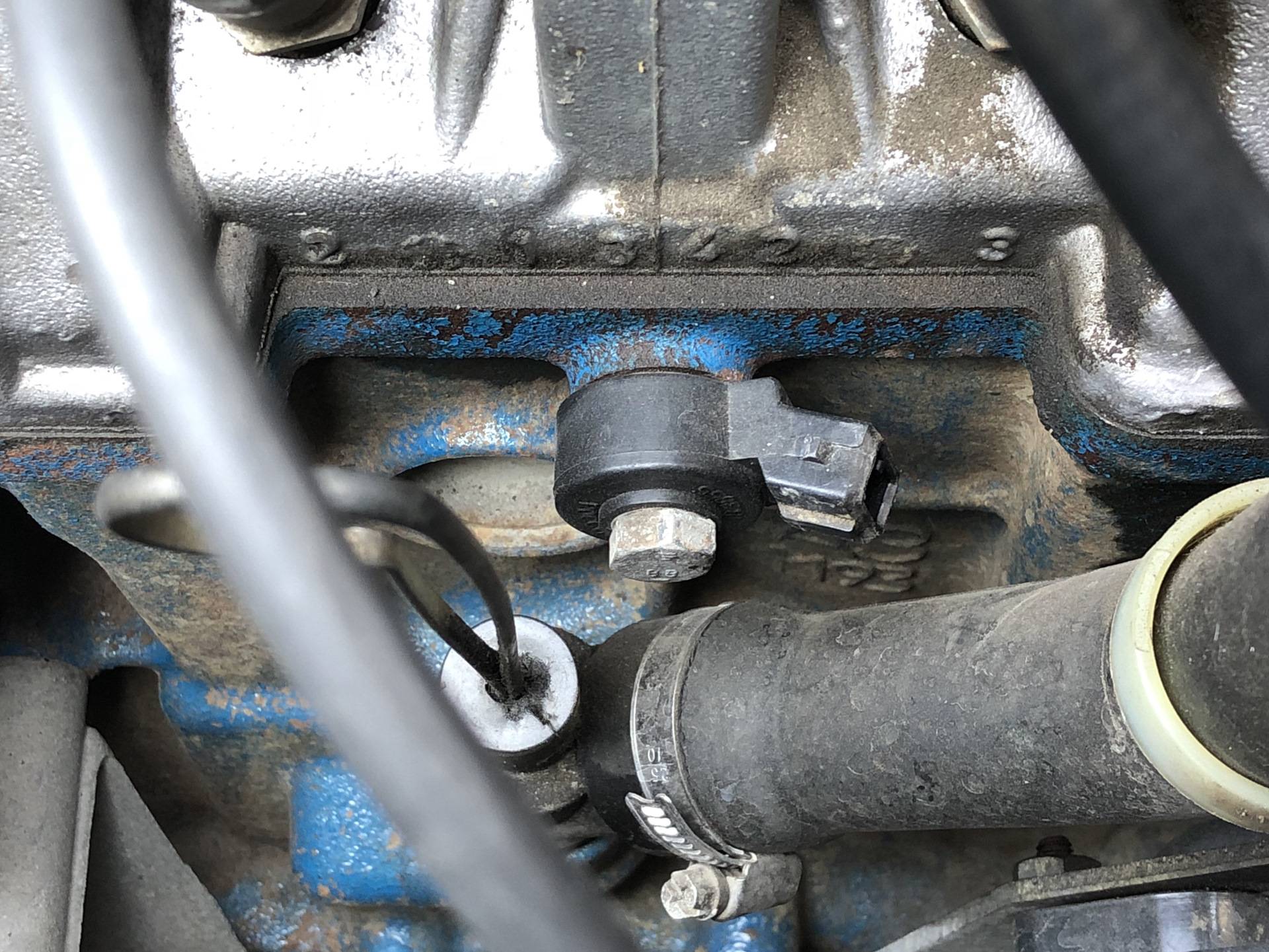

Где находится датчик детонации ВАЗ 2114

Инженеры придумали устанавливать датчик детонации только в машинах с двигателем на инжекторах и работающих на нефтяном топливе. Электронная система должна присутствовать в транспортном средстве, иначе механизм не совмещается с транспортом. Поскольку аппарат определяет пределы вибраций, то и располагается деталь в наиболее вибрационном месте. Колебания развиваются на самых нагретых частях мотора.

Чтобы понять, где находится датчик, определите положение радиатора и осматривайте подкапотную начинку по направлению от него. Самое горячее место под капотом — блок мотора между 2-ым и 3-им цилиндром. В остальных цилиндрах температура в пределах нормы.

• Прибор фиксируется на плоской поверхности. Это необходимо для того, чтобы исключить акустическое сопротивление и не допустить искажения звуковых колебаний;
• Резьбовой стержень закрепляет устройство к блочной части мотора и гарантирует надежность фиксации;
• Индикатор прибора располагается в салоне автомобиля на приборной панели. Датчик исправно работает, если индикатор не светится.

Признаки неисправности

Как понять, что прибор сломался и пора проводить диагностику? Первое, что увидит владелец авто — светящийся индикатор.
Помимо этого проявятся изменения в поведении транспортного средства:

• Появляются дергающие ритмы при движении;
• С усложнением разгоняется, не идет на обгон, сложно подниматься в гору;
• Повышается температура двигателя, он быстро нагревается;
• Растет расход топлива;
• Чувствуется запах бензина;
• Слышен характерный детонационный звук.

С помощью диагностического прибора автовладельцы и сервисные центры определяют код ошибки. Для ВАЗ 2114 применяются коды от 0325 до 0327.

Ремонт

Двигаться на автомобиле с поврежденным устройством нельзя. Причинами поломки становятся повреждения в системе, провода с разрывами, сорванные оплетки, замыкание.

Часто датчик нерационально ремонтировать. Правильный способ в таких случаях — заменить старый на новый.

Как снять и проверить

Перед заменой датчика детонации ВАЗ 2114 проводим проверку и выявляем неполадки. Можно самостоятельно залезть под капот своего железного коня либо обратиться в автосервис.

Механики проверяют прибор двумя способами. Если проверять первым, то механизм снимать не придется.

1. Необходимо завести мотор и догнать обороты обороты до 2000.
2. Свободно достать до комплектующей и постучать по ней металлическим ключом.
3. Обороты начнут повышаться с рабочим регулятором. Если не повышаются, значит, стоит провести повторную проверку, но уже снаружи.

Второй способ проводится с мультиметром, который соединяет вместе несколько устройств: вольтметр, омметр и амперметр.

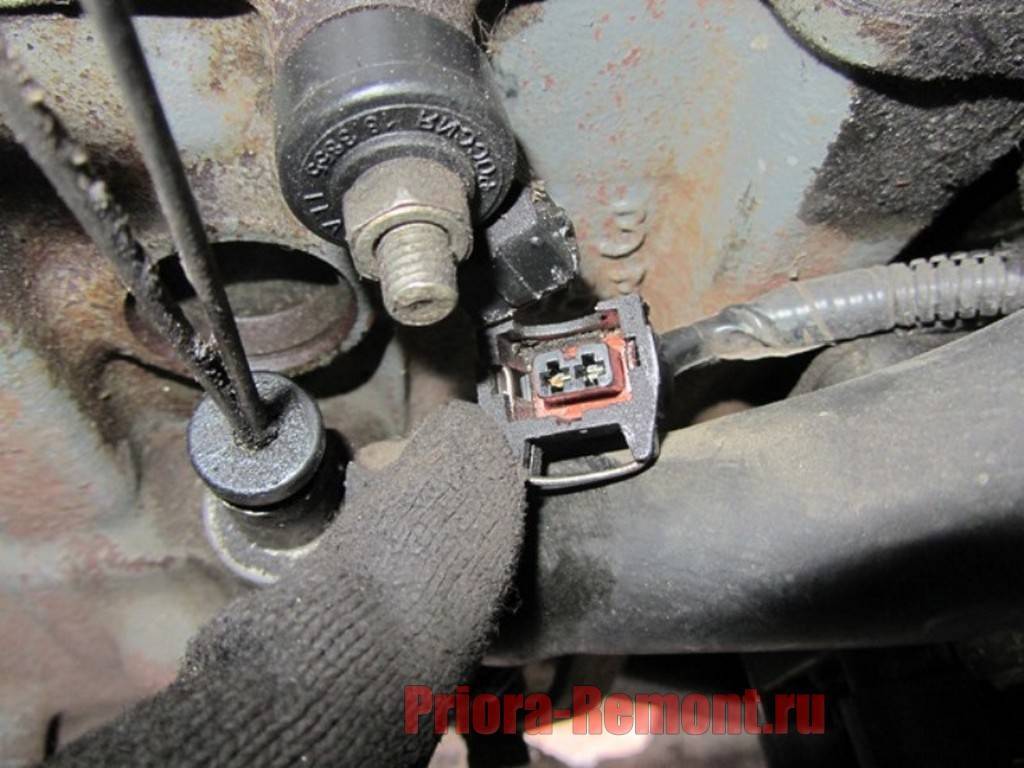

1. Для начала убираем защиту двигателя и с помощью ключа откручиваем гайку фиксации прибора.
2. Устанавливаем на мультиметре отметку постоянного тока — 200 милливольт.
3. Далее присоединяем измеряющий прибор к датчику и размещаем внутри железный болт.
4. Чтобы определить факт поломки, нужно слегка постучать ключом по шапке болта. Изменение колебаний индикатора говорит о его исправности, поломка произошла в другой части автомобиля. Если данные на мультиметре не изменяются, значит прибор поврежден и требуется замена.

Как заменить

Поменять устройство следует как можно скорее, потому что работа одной маленькой детали продлевает работоспособность системы.

В 21 веке в моделях ВАЗ 2114 датчик детонации широкополосный, в советских моделях — резонансный. Стоит взять на заметку эту особенность и учитывать ее при покупке нового устройства.

Опытные автовладельцы говорят, что заменить датчик детонации ВАЗ 2114 могут даже новички. Расположение прибора уже известно, знаем, как провести проверку исправности. Теперь осталось провести несколько ключевых действий для замены:

1. Заглушить двигатель, дать остынуть.
2. Убрать защиту.
3. Отвернуть гайку фиксации и отсоединить провода.
4. Вытащить устройство.

Чтобы поставить новую деталь на место неисправной, старайтесь соблюдать все пункты снизу вверх.

На некоторых средствах сложно добраться до местоположения механизма самостоятельно, в этом случае лучше обратиться в сервис по обслуживанию авто.

Следует понимать, что можно наткнуться на нечестных продавцов и приобрести поддельную деталь. Необходимо тщательно подойти к приобретению нового датчика для собственной безопасности.

Найдите подобную модель. Проверьте номера моделей в каталоге — они должны совпадать. А для большей надежности сразу проверять новый регулятор специальным измерительным устройством.

Датчик детонации — прибор несложный, но важный. Если оставлять проблемы с одним устройством, то появятся серьезные проблемы с другим.
