Звуковой сигнал – типа С-308 или С-309. Он закреплен в моторном отсеке на кронштейне к панели рамки радиатора. Включается центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя. Если звук сигнала стал слабым и хриплым, отрегулируйте его, поворачивая винт на корпусе в ту или иную сторону.

(см. также Неисправности звукового сигнала)

Снятие контактного кольца звукового сигнала

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем рулевое колесо (см. тут). Крестообразной отверткой отворачиваем три винта,… …и, отсоединив разъем провода, снимаем контактное кольцо. При установке рулевого колеса прорези контактного кольца должны совпасть с выступами подрулевых переключателей (см. тут).

Снятие звукового сигнала

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (см. тут). Головкой «на 13» отворачиваем гайку крепления пластины звукового сигнала к кузову. Снимаем пластину со звуковым сигналом со шпильки. Отсоединяем провода от сигнала. Для регулировки сигнала переворачиваем его… …и вращением винта регулируем звук. Устанавливаем сигнал в обратной последовательности.

Не работает сигнал на Ниве

Если на вашей Ниве перестал работать звуковой сигнал, то не обязательно сразу искать электрика. Проблема это не сложная и сейчас вы сами это поймёте.

Прежде чем начнём, хочу прояснить вопрос с реле сигнала. Реле сигнала на Ниве 21214 нет.

А дальше пойдём от простого.

Начнём с проверки предохранителя. Для этого даже не нужно лезть под панель, если работают стоп-сигнал и плафоны салона, то предохранитель в порядке.

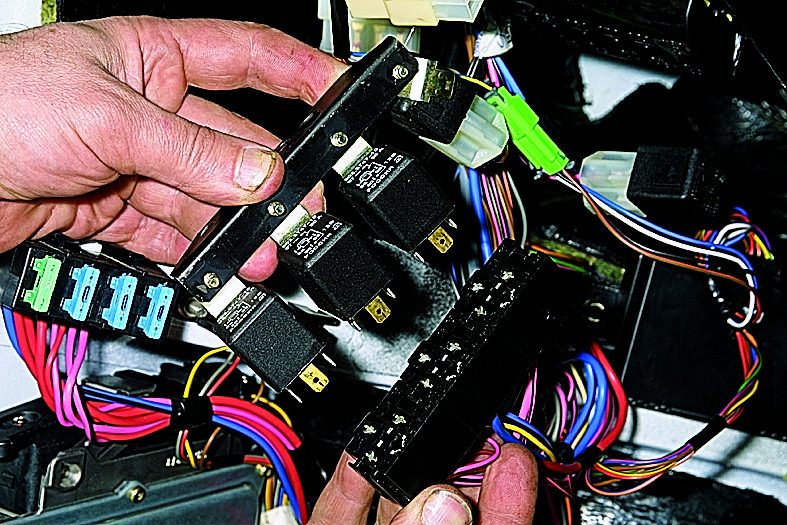

Но на всякий случай вот он справа в верхнем ряду под номером 10.

Если предохранитель в норме, то следующим шагом проверим перемычку на рулевой колонке.

Тем кто ещё не знает поясню: рулевая колонка на Ладе Нива состоит из трёх частей соединённых крестовинами. Это хорошо видно, если снять облицовку колонки.

От верхней части к нижней, проходит чёрный провод массы, шунтирующий крестовины, так как через них не всегда проходит эл. ток.

Если сигнал работает с перебоями, то появляется, то исчезает после работы рулём, то скорее всего причина именно в этой перемычке, и рвётся она в самом неудобном месте — под педалью сцепления, зачастую находясь под оббивкой, где место обрыва совсем не видно.

Бывает, что при небрежном исполнении, что к сожалению случается, клемма перемычки даже трётся о корпус.

Если и здесь всё в порядке, то переходим к проверке самого сигнала. Установлен он за решёткой радиатора справа.

Решётку радиатора придётся снять и с этим, если машина возростная, обычно возникают проблемы.

Зачастую болты, крепящие решётку, приходится высверливать. Поэтому я и оставил это дело на третье место.

Когда решётка снята, отсоединяем мамки проводов от клемм сигнала и тщательно вычищаем и мамки и клеммы.

Если есть необходимость, вычищаем и сам сигнал. На Нивах такая необходимость обычное дело, по причине эксплуатации по бездорожью.

Затем берём двухжильный провод и подключаем один конец к клеммам аккумулятора, а другим касаемся клемм сигнала — сработает, значит ищем дальше, не сработает — меняем сигнал.

Кстати, из-за окисления клемм, сигнал может звучать очень жалобно.

Следующая вероятная неисправность может находится в руле и чтоб её выявить, нужно снять руль.

Для этого вынимаем значок лады в центре руля





В образовавшемся отверстии можно увидеть гайку, крепящую руль.

Отворачиваем её и снимаем руль. Снимается он туго, так что придётся поднапрячься.





Сняв руль мы увидим скользящий контакт сигнала

Вот эта хиленькая лапка и вот эта площадка и являются скользящим контактом





Со временем лапка может прослабнуть и контакт перестанет работать, так что, раз уж мы до сюда добрались, лапу надо подогнуть.

Лапка и площадка должны быть в смазке. Циатим.

Теперь можно поставить руль на место, не прикручивая и попробовать нажать на клаксон. Скорее всего на этом ваши мучения закончатся и можно будет вернуть всё «как и было», но если нет, то остаётся последний момент — это сам клаксон.

Разобрать его можно отвернув два крепёжных болта с обратной стороны руля. Вообще-то болтов там 4, но два из них — это контакты, а два — крепление.

Чтобы понять, что есть что, нужно нажать на клаксон и тогда крепёжные болты приподнимутся в своих гнёздах. Вот их и нужно выворачивать.

Расположены они по диагонали.

Должен предупредить, что зачастую выворачиваются они очень туго. А так как они длинные, тонкие и относительно мягкие, то не исключено, что они просто сломаются, и придётся менять на новые.

Когда болты вывернуты или сломаны, выдёргиваем весь клаксон. Почему выдёргиваем? Потому что в области контактов он сидит на заклипсованых пружинах. Тут боятся нечего. Клипсы хорошо выдёргиваются и так же хорошо вставляются на место.





Остаётся, если нужно, почистить контакты и собрать всё обратно.

Да и ещё, когда будете устанавливать руль, обязательно обратите внимание на кольцо возврата поворотников.

Оно должно стоять так, чтоб по вертикали по середине вверху была риска, а внизу шарик, а колёса при этом должны стоять прямо.

Вот теперь всё и уж точно можно посигналить.
