• 1 Возможные неисправности генератора: основные признаки и причины
  • 1.1 Почему не работает генератор?
• 2 Проверка генератора с помощью мультиметра
  • 2.1 Порядок проверки при разных режимах работы двигателя
  • 2.2 Контроль работоспособности компонентов
• 3 Как своими руками снять генератор?
  • 3.1 Какие инструменты могут понадобиться?
  • 3.2 Последовательность действий при снятии агрегата
• 4 Как устранить неисправности генератора ВАЗ 2107?
  • 4.1 Алгоритм проведения ремонтных работ своими руками
  • 4.2 Идеи для доработки генератора и их реализация
• 5 Замена генератора на ВАЗ 2107
  • 5. 1 Какой генератор лучше поставить?
  • 5.2 Как правильно установить новый генератор в автомобиль?
• 6 Видео «Установка мощного генератора на ВАЗ 2107»

[ Раскрыть]

[ Скрыть]

Возможные неисправности генератора: основные признаки и причины

Признаки неполадок в работе генераторной установки автомобиля с двигателем инжектор или карбюратор:

1. Силовой агрегат стало сложнее запускать. При поломке генераторного устройства АКБ не восполняет заряд, в результате чего не может прокручивать стартерный узел. Иногда аккумулятор не только недополучает напряжение, но и перезаряжается, что происходит в результате поломки регуляторного устройства. Из-за подачи высокого напряжения от генераторного узла раствор электролита в батарее выкипает. АКБ может прокручивать стартерный механизм, но запустить коленвал не в состоянии.
2. Оптика стала светить тускло либо мерцает, определить это можно в ночное время суток. Степень яркости оптических приборов может меняться в соответствии с оборотами коленчатого вала, а также нагрузкой на электросеть. Подобные неполадки можно увидеть по подсветке контрольного щитка и осветительным устройствам салона, они также меняют яркость.
3. На контрольном щитке автомобиля начал гореть индикатор в виде АКБ. Проблема может заключаться в батарее, ведь она недополучает заряд. Если причина кроется в АКБ, то ВАЗ 2107 сможет проехать несколько десятков километров, пока батарея полностью не сядет. При появлении индикатора в виде аккумулятора на приборке надо полностью отключить все электрооборудование, а также систему отопления и вентиляции.
4. Появился нехарактерный свист из-под капота. Если шум идет из моторного отсека, то приводной ремешок, который запускает роторное устройство, натянут слабо. Причину плохой натяжки надо установить и ликвидировать. При недостаточном вращении генераторный узел не сможет заряжать АКБ. Растяжка ремешка обусловлена его естественным износом, поэтому периодически автовладельцу нужно его подтягивать.
5. Перегрев приводного ремешка либо его разрушение, можно определить визуально или по запаху гари. От ремня могут отслаиваться кусочки резины, а также составляющие части дорожек, это говорит о подклинивании одного из навесных устройств. При быстром перегреве либо разрушении структуры ремешка требуется диагностика вала генератора. Этот элемент должен свободно вращаться и не перекашиваться под воздействием нагрузки.
6. Из моторного отсека раздается шуршащий либо звенящий звук. Это происходит при быстром износе подшипниковых элементов качения, установленных внутри узла. Данные детали испытывают серьезные нагрузки и функционируют в условиях высоких температур. Шум может быть обусловлен некорректной работой демпферной либо обгонной муфты, эта деталь со временем деформируется и не может выполнять основную функцию.
7. Электрический гул, похожий на звук трансформатора, трамвая либо троллейбуса. Данный признак обычно появляется при замыкании обмотки статорного устройства генератора.

О признаках неполадок в работе генераторных агрегатов рассказал канал Santavod.

Почему не работает генератор?

Генераторная установка на ВАЗ 2107 представляет собой конструктивно сложное устройство, в состав которого входят множество компонентов. Поэтому причин, по которым узел ломается, немало.

Износ щеток регулятора напряжения

Данный тип неполадки считается наиболее распространенным. Щеточный узел относится к классу расходных устройств, поэтому его износ происходит раньше, чем генераторной установки в целом. Регуляторный элемент используется для выравнивания напряжения в бортовой сети, поэтому его неполадки могут привести к переразряду. При такой проблеме все электрооборудование в машине будет функционировать нестабильно, определить это можно по свечению оптики.

Перегорание обмоток внутри устройства

Внутри установки располагаются обмотки, предназначенные для выработки тока. При некорректной работе генератора они могут перегорать. Для решения проблемы обмотку можно попробовать перемотать, но эта процедура не всегда дает результаты. Целесообразно их заменить.

О неисправностях обмоток генераторных устройств и их ремонте рассказал канал Автоэлектрика ВЧ.

Повреждение корпуса агрегата

Механические повреждения корпуса устройства также приведут к неполадкам в работе установки. Наличие трещин может стать причиной попадания влаги внутрь узла. Воздействие воды приведет к разрушению элементов и составляющих деталей, установленных внутри. Кроме того, влага может стать поводом замыкания, а это отразится на работе всей электросети машины.

Износ подшипниковых элементов

Подшипники, как и щеточный узел, относятся к категории расходных материалов. Они со временем выходят из строя, что может быть связано с неправильной установкой. Если износ деталей незначительный, то исправить проблему можно, обработав подшипниковые элементы смазочным веществом.

Другие причины

Прочие причины неисправностей в работе генераторов ВАЗ 2107:

1. Выход из строя диодного моста. При поломке деталь меняется полностью.
2. Износ вала генераторной установки либо механическое повреждение его зубчиков. Отремонтировать эту деталь не выйдет, поскольку приварить новые зубья ровно не получится, только замена.
3. Обрыв приводного ремешка в результате его износа или повреждения. Особенно это актуально для машин, в которых изношенный ремень эксплуатируется долго.
4. Плохой контакт массы генераторного устройства с массой регуляторного элемента. Возможно повреждение электроцепи на линии. Требуется диагностика целостности проводки, а также надежности подключения контактных элементов.
5. Замасливание либо загрязнение контактных колец. Если проблема заключается в загрязнении, то требуется тщательная очистка деталей. При замасливании надо определить причину попадания масла на элементы и устранить ее.

Канал Автоэлектрика ВЧ подробно рассказал о причинах неисправностей в работе генераторных агрегатов.

Проверка генератора с помощью мультиметра

Проверить генераторный узел в домашних условиях смогут автовладельцы, имеющие опыт работы с тестерами.

Порядок проверки при разных режимах работы двигателя

Перед выполнением ремонта нужно проверить работу устройства, сделать это можно без демонтажа агрегата с автомобиля. Для диагностики потребуется мультиметр либо вольтметр, с его помощью на заведенном ДВС производится проверка напряжения. Замерять параметр надо на клеммах аккумулятора, работая величина напряжения должна составить около 13,6 вольт. Это значение считается нормальным, если силовой агрегат заведен, а все электроприборы, питающие оборудование, выключены.

Затем по очереди производится активация электроприборов, по мере включения выполняется замер напряжения. Если узел работает исправно, то параметр должен снизиться примерно на 0,2 В при активации каждого последующего устройства. Но общее напряжение не должно упасть ниже 12,8 вольт, иначе это приведет разряду аккумулятора. Если на холостых оборотах величина составит более 14,2 вольт, это говорит о падении заряда АКБ. Генераторный узел функционирует в усиленном режиме.

Подробно теоретические сведения и практическая демонстрация процесса проверки генератора без демонтажа представлена каналом Avto-blogger.

Но не всегда увеличение уровня напряжения говорит о неисправностях в электроцепи. Если все электрические приборы работают правильно, то спустя 5-10 минут работы ДВС рабочий параметр упадет до 13,5-14 вольт. Когда напряжение не снижается, надо ремонтировать электроцепь питания либо генераторное устройство. Если при заведенном силовом агрегате на холостых оборотах рабочее значение составляет 13-13,4 В, это говорит о неисправности аккумулятора.

При диагностике генераторного устройства на запущенном двигателе ВАЗ 2107 возможно отклонение напряжение на 0,1 В.

Контроль работоспособности компонентов

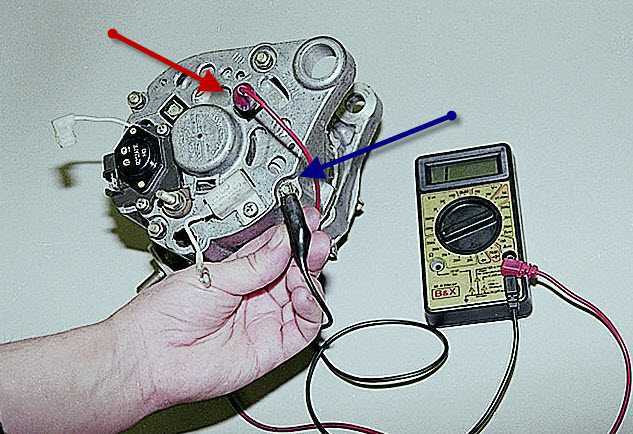

Перед выполнением проверки надо собрать схему, с помощью которой будет диагностироваться работа регуляторного устройства:

• 1 — тестер — вольтметр либо мультиметр, если использовать последний, то его надо заранее настроить в режим функционирования вольтметра;
• 2 — контрольный световой индикатор;
• 3 — заземление регуляторного устройства;
• 4 — вывод этой детали;
• 5 — щеточный узел.

Схема для выполнения диагностики регуляторного устройства генератора

Инструкция по диагностике отдельных составляющих элементов установки:

1. Выполняется демонтаж генераторного узла. После снятия надо тщательно прочистить его внешнюю поверхность с помощью тряпки, полностью удаляются все загрязнения.
2. Производится диагностика обмоток статорного устройства. Для этого щупы тестера (мультиметра либо омметра) подключаются к кольцам роторного прибора, выполняется проверка обмотки на предмет обрыва. Когда обмотка возбуждения рабочая, параметр сопротивления должен составить 5-100 Ом. Затем щупы тестера подключаются к контактному кольцу, а также роторному устройству, делается проверка детали на замыкание. Если механизм рабочий, то параметр сопротивления при диагностике будет соответствовать бесконечности.
3. Затем производится проверка обмотки статорного устройства на предмет обрыва. Для этого по очереди щупы тестера надо соединить с выводами детали. Если обрыв в устройстве отсутствует, то на дисплее тестера будет выведено небольшое сопротивление, соответствующее примерно 100 Омам. Контакты тестера подключаются к статорному устройству, а также одному из выводов обмотки, выполняется проверка на предмет замыкания. Сопротивление, стремящееся к бесконечности, сообщит об отсутствии замыкания.
4. Следующим этапом будет диагностика диодного моста. Когда устройство рабочее, диодный элемент сможет проводить ток в одном направлении. Если нет, то в обоих либо ток не сможет проходить вовсе. Плюсовой контакт тестера надо соединить с шиной вспомогательных диодных деталей, а минусовой — с выводом диагностируемого устройства. Сам тестер надо заранее настроить в режим диагностики диодных элементов.
5. Если диод рабочий, то через него не пройдет ток, сопротивление будет идти к бесконечности. Производится замена щупов омметра местами. При рабочем диодном элементе тестер продемонстрирует наличие величины сопротивления. Таким же образом производится диагностика остальных деталей.
6. Затем выполняется диагностика регуляторного устройства напряжения. Надо визуально осмотреть щеточный узел и удостовериться в подвижности самих щеток. Если они вышли из строя или произошел их износ, механизм подлежит замене. Из держателя щеточные элементы не должны выступать больше чем на 5 мм. Также не допускается подклинивание в держателе.
7. Для выполнения электрической проверки подготавливается схема, о которой сообщалось перед проведением диагностики. К заземлению регуляторного устройства посредством электроцепи надо подключить минусовой вывод аккумулятора или другого элемента питания. К выводу подсоединяется плюсовой контакт. Контрольный световой индикатор соединяется с щеточным узлом регуляторного элемента. При выполнении этой задачи надо обязательно соблюдать полярность, поскольку некорректное подключение приведет к поломке детали.
8. Контроль параметра напряжения, подающегося на деталь, осуществляется посредством вольтметра. Производится активация аккумулятора либо модуля питания, 13-вольтное напряжение подается на регулятор. Световой источник должен заработать. Это говорит о том, что при данном напряжении в электросети машины ток подается на обмотку роторного устройства.
9. Затем величина напряжения постепенно увеличивается, об этом сообщит отключение светового источника. Лампочка должна погаснуть примерно при 14,5-14,7 вольтах. Рабочий параметр напряжения надо снизить, пока световой индикатор не заработает. Величина, при которой производилась активация светового индикатора, должна составить не менее 13,2 вольт.
10. Затем можно проверить емкость конденсаторного элемента, но для этого потребуется омметр, который должен иметь диапазон измерений не меньше 1000 кОм. К выводам устройства подключается тестер, считываются его показания. Если конденсаторный элемент работает правильно, то в результате подключения к нему выводов тестера будет продемонстрировано невысокое сопротивление. Затем параметр начнет возрастать до момента стабилизации. Если изменить полярность при подключении устройства, рабочее значение должно измениться аналогично.

Диагностика обмотки возбуждения омметром Проверка диодного моста на наличие сопротивления Диагностика регулятора напряжения контрольной лампой

Как своими руками снять генератор?

Для выполнения ремонта потребуется произвести демонтаж генераторной установки. Чтобы осуществить эту задачу, надо демонтировать арку переднего колеса. Поэтому работы по снятию следует выполнять в гараже с ямой.

Какие инструменты могут понадобиться?

Для демонтажа агрегата потребуется:

• набор гаечных ключей;
• две отвертки — с обычным и крестовым наконечником;
• молоток;
• средство WD-40.

Последовательность действий при снятии агрегата

Процесс снятия установки выполняется так:

1. Обесточивается электросеть машины. Для этого выключается зажигание, открывается капот и деактивируется аккумулятор. Для отключения клеммного зажима используется гаечный ключ. Если контакт окислен, его сразу надо очистить с помощью наждачной бумаги мелкой зернистости.
2. Справа от моторного отсека производится демонтаж брызговика. Этот элемент снимается с защитой силового агрегата.
3. Производится отключение кабелей от генераторного устройства. Выполняется их маркировка, чтобы не перепутать электроцепи при дальнейшем подключении.
4. Откручивается гайка винта, посредством которого генераторный узел фиксируется на корпусе силового агрегата. Если открутить ее проблематично, необходимо обработать гайку средством WD-40 и подождать около 20-40 минут.
5. Гайка с болтом откладываются в сторону, выполняется демонтаж генераторного устройства. При снятии по винту можно ударить молотком с небольшой силой, это позволит выбить его с другой стороны. Если возникли проблемы с демонтажем болта, то придется выполнять снятие устройства вместе с кронштейном, на котором он зафиксирован.
6. Для демонтажа кронштейна надо выкрутить несколько болтов. Их количество будет разным в зависимости от модели устройства, обычно это два или три болтика. В зависимости от года выпуска автомобиля может потребоваться демонтаж радиаторного механизма. Но для выполнения этой задачи придется отключать магистрали охладительной системы, а это приведет к выливанию части антифриза. Поэтому под патрубки следует подставить чистую емкость.
7. В некоторых случаях радиаторный узел снимать не надо, его достаточно отодвинуть немного в сторону. Это позволит получить доступ к кронштейну. Болты крепления откручиваются.
8. Когда генераторный узел будет демонтирован, в сторону убирается приводной ремешок. Делается это осторожно, чтобы не повредить изделие. Если ремень износился, то целесообразно будет его сразу заменить.

Канал Master подробно показал процедуру демонтажа генераторной установки на автомобилях ВАЗ 2107 с целью ремонта агрегата.

Как устранить неисправности генератора ВАЗ 2107?

После того как снять генератор ВАЗ 2107 удалось, выполняется ремонт устройства. Процедура устранения неисправностей заключается в разборе агрегата и замене вышедших из строя компонентов на новые.

Алгоритм проведения ремонтных работ своими руками

Руководство по ремонту узла:

1. Ключом выполняется откручивание гайки, фиксирующей вал генератора. Если она прикипела, то обрабатывается жидкостью WD-40. При выполнении задачи надо поддерживать ротор, чтобы не допустить его прокручивания.
2. Затем вал убирается и производится снятие крыльчатки, этот элемент демонтируется с шайбами и шпонкой. После снятия вала надо отключить регулятор напряжения, для этого откручиваются болты, которые крепят разъем с проводкой. Сам штекер убирается в сторону. Потом регуляторное устройство извлекается с щеточным механизмом.
3. После снятия регулятора выкручиваются гайки, посредством которых фиксируется крышка генераторного устройства. Этот элемент надо отодвинуть в сторону, после чего демонтировать втулку.
4. Выполнив эти действия, автовладелец получает доступ к подшипниковому элементу, который подлежит диагностике. Надо провернуть устройство, но не снимать его. Если при проворачивании появляется люфт, то механизм меняется на новый, поскольку это свидетельствует о его износе. Для демонтажа используется ключ на 8.
5. Роторное устройство извлекается из посадочного места. Для выполнения задачи понадобятся два деревянных бруска, они фиксируются рядом с задней крышкой. Используя выколотку, сделанную из металла, устройство выбивается из посадочного месте. Если при выполнении задачи крышка была повреждена, ее придется восстанавливать, для этого применяется точильный камень. Деревянные бруски должны быть небольших размеров.
6. Следующим этапом будет проверка заднего подшипникового элемента. Диагностика выполняется аналогично, как с передней деталью, устройство прокручивается. Если зафиксирован люфт, деталь меняется на новую. Замене подлежат устройства, состояние которых в целом оценивается как плохое. Процедура снятия выполняется с применением съемника.
7. Затем выполняется демонтаж диодного моста, для его снятия выкручиваются гайки, фиксирующие выводы, а также блок. После откручиваются винты, крепящие статорное устройство, и диодный мост извлекаются. Производится диагностика целостности обмотки моста, инструкция по выполнению этой задачи представлена выше. При наличии повреждений либо обрыва можно выполнить перемотку устройства, но лучше будет его заменить.
8. Выкручивается последняя гайка, после чего автовладелец получает доступ к диодным элементам. Производится их проверка. Перегоревшие диодные компоненты подлежат замене, для этого лучше поменять мост в сборе.
9. Последним шагом будет откручивание болта, фиксирующего конденсаторное устройство. Деталь демонтируется из посадочного места. После проверки ее можно оставить либо поменять на новую.

Павел Дорохов подробно рассказал о замене щеточного узла, а также подшипниковых устройств в генераторах ВАЗ.

Идеи для доработки генератора и их реализация

Единственный эффективный вариант доработать генератор на «семерке» — установить трехуровневое устройство для регулировки напряжения.

Это позволит обеспечить более стабильную работу электросети при высокой нагрузке, процедура замены выполняется так:

1. От АКБ отключаются клеммы, выкручивается гайка М6 на устройстве. После отключения в сторону убирается колодка с проводами.
2. Разъем с заземлением отсоединяется. Поддев три фиксатора, производится снятие пластикового кожуха установки.
3. Откручиваются гаечным ключом два болта, крепящие агрегат. Штекер с проводкой отсоединяется и убирается в сторону. Выкручивается гайка М6. С использованием напильника производится доработка торцевой части дистанционной втулки. Эти действия дадут возможность обеспечения качественного контакта установки с мостом.
4. Производится монтаж механизма со щетками на место регуляторного устройства. Для выполнения задачи технологическое отверстие, по которому проходят электроцепи, уплотняется, используется клей-герметик.
5. После модернизации пластикового кожуха элемент ставится обратно.
6. Выполняется прокладка нового провода по имеющейся линии. Кабель укладывается к месту размещения регуляторного устройства. Сама деталь закрепляется посредством хомутов. Для обеспечения качественного контакта прибора с «землей» (корпусом машины), возможна установка специального шунта. Эта деталь должна соединить корпус генератора с регуляторным устройством.
7. Выполняется обратная фиксация электроцепей и запуск силового агрегата. Мотор надо завести обязательно, чтобы проверить работу установленного регуляторного устройства. При диагностике выполняется включение всех потребителей энергии. Надо активировать аудиосистему, оптические приборы, печку, систему обогрева стекол и т. д.

Канал Pushkin Garage кратко рассказал об установке генераторного устройства от модели Лада Приора на классические автомобили ВАЗ.

Замена генератора на ВАЗ 2107

Заменять устройство нужно в случае, если проведение ремонта не дало результатов. Выполнить задачу можно в гаражных условиях.

Какой генератор лучше поставить?

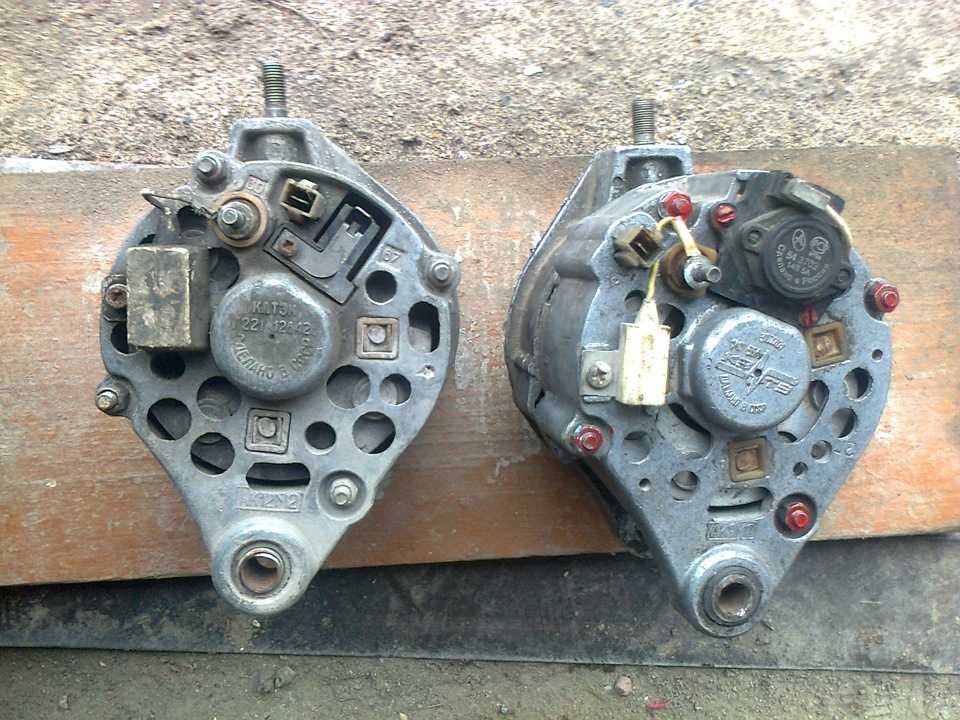

В штатных устройствах модели Г221 регуляторный элемент монтируется отдельно от щеточного механизма, что позволяет облегчить процедуру ремонта. К преимуществам стандартного агрегата относится удобство монтажа, потребителю не придется подгонять электроцепи для подсоединения. Но такой тип генераторов не может работать с высокой мощностью, максимальный заряд, который он позволяет обеспечить, составляет 42 ампера. Для современных АКБ этого недостаточно.

Генераторы модели Г222 предназначены для отечественных Нив, их мощность выше и составляет 50 ампер. Основное отличие заключается в использовании встроенного регуляторного устройства, которое установлено в сборе с щеточным узлом. Чтобы при монтаже модели Г222 не переделывать схему, на нее можно установить щеточный узел от штатного устройства.

Генераторы от «восьмерок» можно устанавливать на 2107, эти модели характеризуются мощностью 55 ампер. Крепления от ВАЗ-2108 подойдут для монтажа на «семерку», но проблемы могут возникнуть при подключении устройства. К штатному оборудованию подсоединяется четыре проводника, а на генераторе от 2108 их три.

Особенности использования «восьмерочных» генераторов:

• для подключения надо заизолировать проводник черного цвета;
• такое соединение приведет к постоянному горению индикатора АКБ, это говорит о заряде, а при разряде лампочка будет тухнуть;
• вместо обычного реле придется установить силовое.

Если нужно установить более мощное оборудование, то лучше выбрать модель 2107-3701010. Устройство разработано для ВАЗ 2107i и позволяет выдать 80 ампер мощности.

Как правильно установить новый генератор в автомобиль?

Процедура установки агрегата выполняется в обратной последовательности, при монтаже устройства надо правильно натянуть приводной ремешок:

1. После установки ремня с использованием отвертки надо нажать на ветвь изделия посредине между шкивами. Нажимать надо только на боковых частях, снизу не нужно. Выполняется диагностика прогиба устройства. На участке между валом насоса антифриза и коленвала прогиб должен составить 1,2-1,7 см. Между валом насоса и генераторной установки прогиб должен быть в диапазоне 1-1,5 см.
2. Если значение прогиба не соответствует стандарту, ослабляется гайка, фиксирующая устройство к регулировочной планке.
3. Для увеличения натяжки с помощью монтажной лопатки агрегат отжимается от БЦ. Затем механизм удерживается, гайка фиксации агрегата в планке затягивается. Еще раз выполняется диагностика прогиба изделия.

Видео «Установка мощного генератора на ВАЗ 2107»

Пользователь Сергей Л продемонстрировал процедуру самостоятельной модернизации и установки мощного генераторного агрегата на «семерку» в гаражных условиях.
