Головка на ваз 2112 16 клапанная – признаки выхода системы из строя, схема для замены прокладки и усилие, правила выполнения работ по ремонту своими руками и необходимые инструменты

Порядок и момент затяжки ГБЦ на ВАЗ-2112 с 16-ю клапанами: болты

Автомобили ВАЗ семейства 2112 выпускались с двумя 16-клапанниками: 21120 и 21124. У этих двигателей головка блока цилиндров отличается впускными отверстиями. Других отличий, по идее, нет. И поэтому момент затяжки болтов на ГБЦ ВАЗ-2112 будет одинаковым, если говорить о любом 16-клапанном ДВС. Затяжка выполняется в три приёма, хотя в книгах по ремонту приводят другой вариант (он – для 8-клапанников).

Дальше на видео показано, как ГБЦ устанавливают за 5 минут:

Порядок монтажа и демонтажа

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.

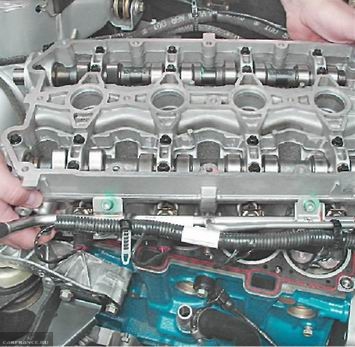

Демонтаж ГБЦ 2112
Демонтаж ГБЦ 2112

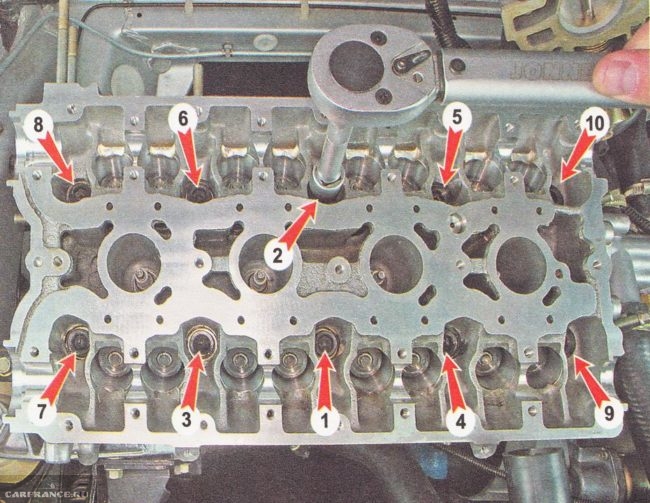

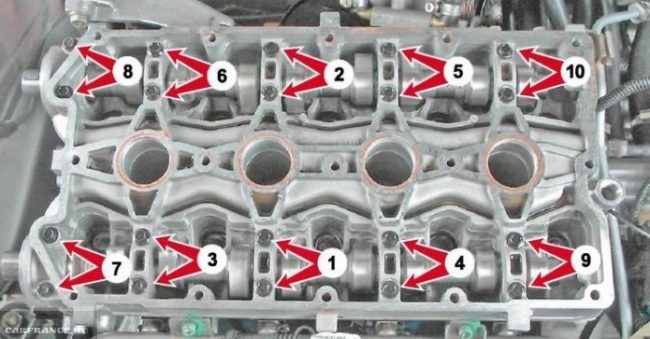

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

Монтаж ГБЦ 2112 и порядок затяжки ГБЦ - нумерацияМонтаж ГБЦ 2112 и порядок затяжки ГБЦ - нумерация

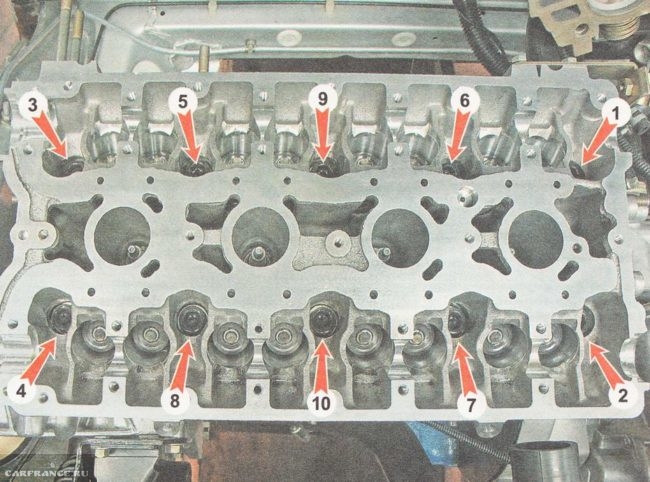

Порядок затяжки головки обозначен на этом фото

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

  1. Первый проход – усилие составляет 20 Н*м;
  2. Каждый винт доворачивают на 90 градусов вправо;
  3. Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

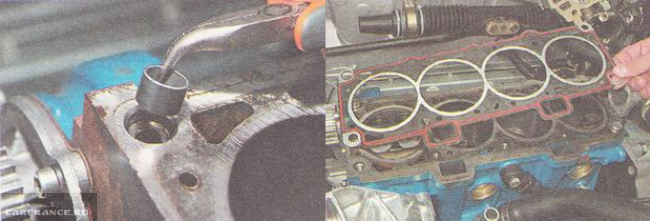

Установка прокладки ГБЦ 2112Установка прокладки ГБЦ 2112

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

  1. Размещаем ГБЦ на блоке цилиндров;
  2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Крышка ГБЦ ВАЗ 2112Крышка ГБЦ ВАЗ 2112

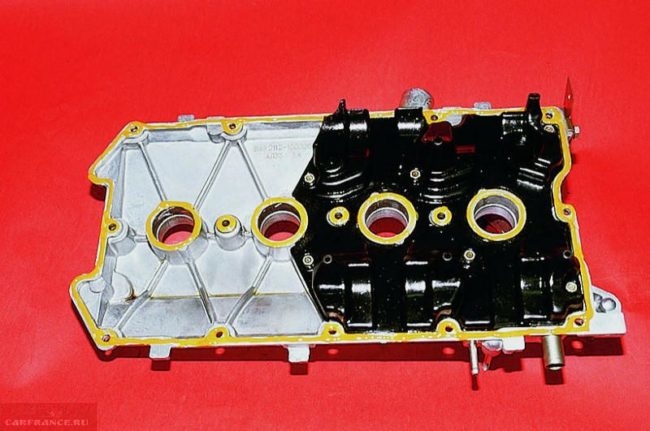

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Рекомендуемый момент  затяжки винтов

Рекомендуемый момент затяжки винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Монтаж крышки ГБЦ 2112 с нумерацией порядка затяжки болтовМонтаж крышки ГБЦ 2112 с нумерацией порядка затяжки болтов

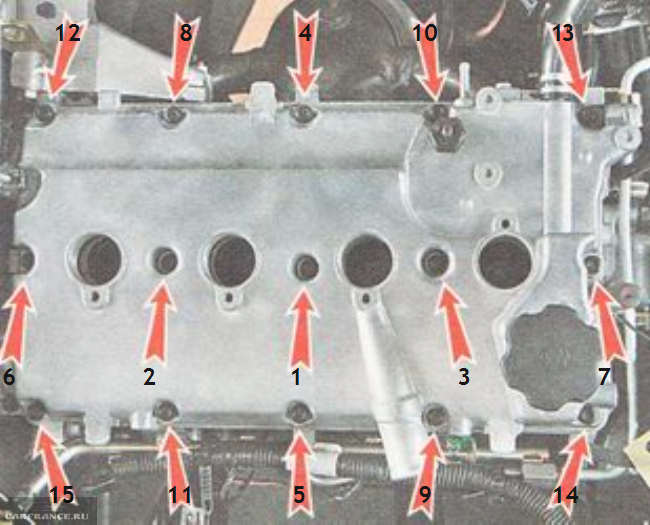

Порядок затяжки крышки отмечен цифрами и стрелочками

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.

Типичные заблуждения

Если болты вытянуты сильно, их заворачивают в четыре приёма. На «шаге 2» момент затяжки будет равен 70-85 Н*м. Всё это – распространённые заблуждения, не применимые к 16-клапанным ДВС.

Все шаги на одном видео: замена прокладки ГБЦ

carfrance.ru

Как снять ГБЦ ВАЗ-2112 16 клапанов: фото, видео

Основными симптомами того, что придётся демонтировать ГБЦ, будет течь масла, которая наблюдается в месте соединения «головы» с блоком цилиндров, либо, когда она имеет механические повреждения и просто нуждается в замене. Также подобные работы вам обеспечены, когда на крышке расширительного бачка вами будут обнаружены следы эмульсии-смеси тосола с маслом, что будет свидетельствовать о наличии масла в системе охлаждения.

Видео с разборкой и снятием ГБЦ на ВАЗ-2112 — всё просто, всё своими руками:

Работы по снятию ГБЦ на ВАЗ-2112 вполне можно провести своими руками, достаточно лишь следовать нашей инструкции.

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

  • Набор ключей различного диаметра «10», «13», «17», «21».
  • Отвертку.
  • Плоскогубцы.
  • Новая охлаждающая жидкость.
  • Тара под ОЖ.
  • Чистую ветошь.
  • Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
  • Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе.

  1. Первым делом отключаем минусовую клемму от аккумуляторной батареи.
  2. В заранее подготовленную тару, сливаем тосол через сливное отверстие на радиаторе отопителя.
  3. При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя. Места крепления декоративного кожуха 124 двигателя ВАЗ-2112Места крепления декоративного кожуха 124 двигателя ВАЗ-2112

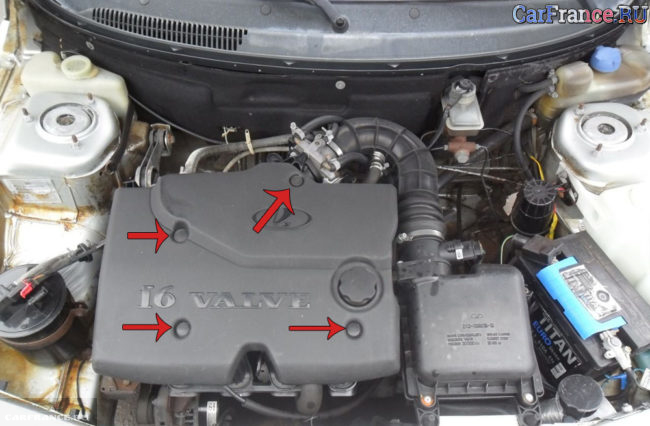

    Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

  4. После чего снимите его и уберите в сторону.
  5. Следующим шагом убираем все высоковольтные провода, отсоединяя их от свечей и модуля зажигания, также отсоединяем их от фиксатора на ресивере. Снимаем колпачек свечи зажигания ВАЗ-2112

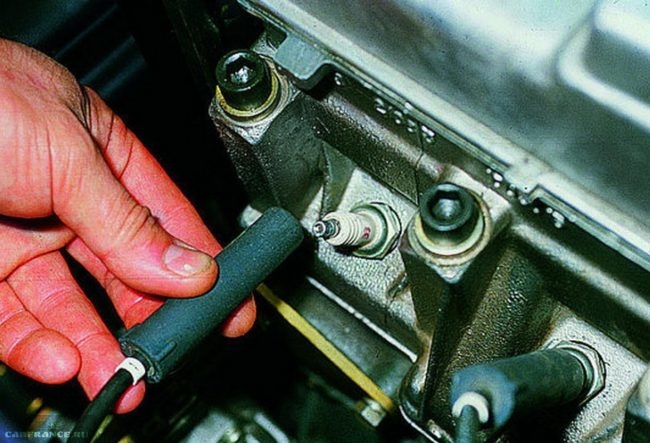

    Снимаем колпачек свечи зажигания ВАЗ-2112

    По очереди отключаем каждый провод от свечи.

  6. Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».

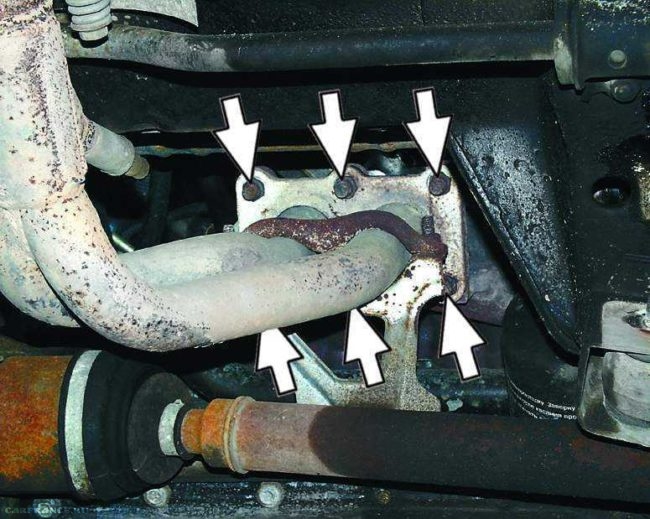

  7. Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
  8. Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
  9. Когда все элементы сняты, отсоединяем трубу от коллектора.
  10. После отсоединяем провода от датчика давления масла.

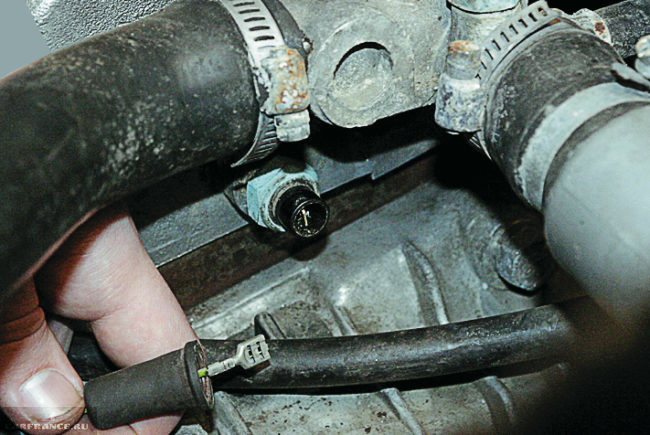

  11. Переходим к датчику температуры охлаждающей жидкости и отключаем от него клемму. Снятие фишки датчика температуры ВАЗ-2112Снятие фишки датчика температуры ВАЗ-2112

    Обратите внимание на количество следов коррозии

  12. Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на системе охлаждения.
  13. Не забываем и про два минусовых провода, расположенных на ГБЦ.
  14. Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
  15. Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
  16. Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и регулятора холостого хода. Расположение датчика холостого хода на дроссельном узле ВАЗ-2112Расположение датчика холостого хода на дроссельном узле ВАЗ-2112

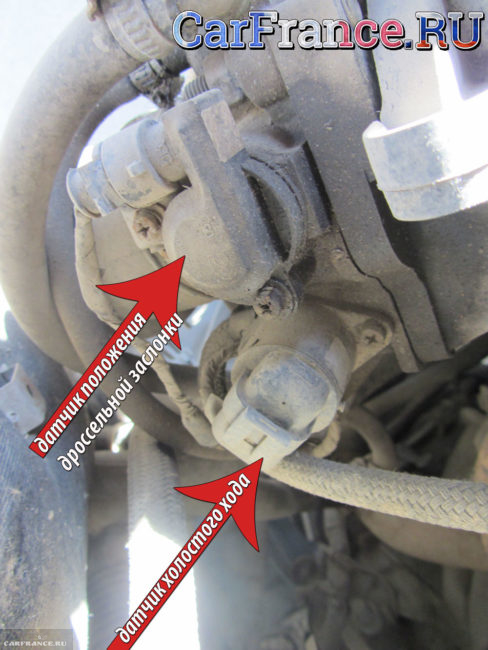

    Датчик холостого хода вблизи на редакционной ВАЗ-2112

  17. От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
  18. Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки. Демонтаж троса дроссельной заслонки ВАЗ-2112Демонтаж троса дроссельной заслонки ВАЗ-2112

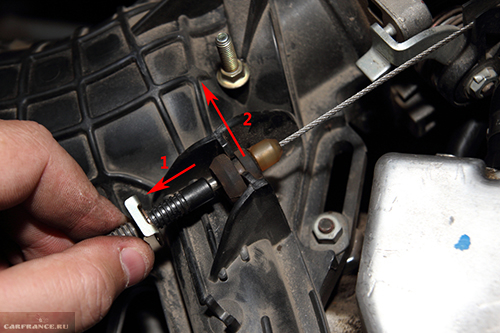

    Доставайте трос согласно обозначением стрелок.

  19. Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
  20. Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
  21. Еще 2 гайки следует открутить на крышке ГБЦ.
  22. Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь. Снятие ресивер с двигателя 21120 на ВАЗ-2112
    Снятие ресивер с двигателя 21120 на ВАЗ-2112

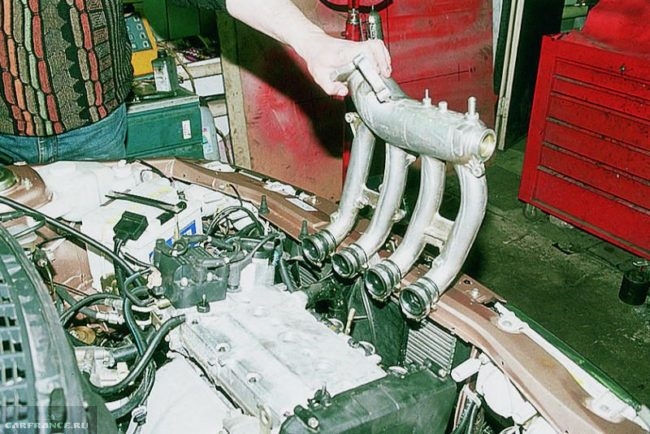

    Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

  23. Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13». Гайка топливной трубки ВАЗ-2112Гайка топливной трубки ВАЗ-2112

    При помощи двух ключей отворачиваем топливопровод

  24. В надёжном месте сохраните небольшие шайбы от трубок.
  25. Снимите винт, который фиксирует кронштейн трубок к ГБЦ. Снятие рампы форсунок на ВАЗ-2112Снятие рампы форсунок на ВАЗ-2112

    Уберите открученные болты в надёжное место

  26. Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ. Колодка питания форсунки ВАЗ-2112Колодка питания форсунки ВАЗ-2112

    Колодка демонтирована

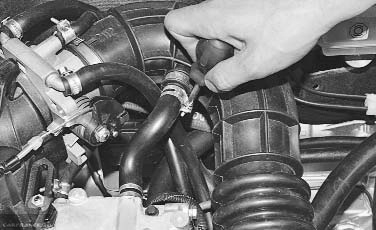

  27. При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
  28. Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
  29. Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
  30. Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра. Откручиваем хомут патрубка ВАЗ-2112Откручиваем хомут патрубка ВАЗ-2112

    Осмотрите патрубок на наличие повреждений и при необходимости замените

  31. Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка. Слитая охлаждающая жидкость при снятии термостата ВАЗ-2112Слитая охлаждающая жидкость при снятии термостата ВАЗ-2112

    Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

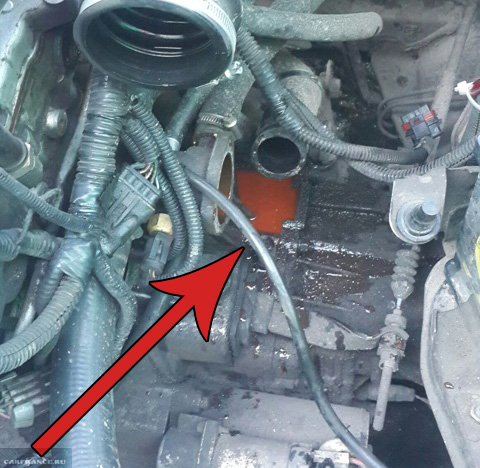

    Снятие термостата ВАЗ-2112Снятие термостата ВАЗ-2112

    Термостат демонтирован

  32. Когда они ослаблены, по порядку отсоединяем их.
  33. Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части. Болты крепления ГБЦ ВАЗ-2112Болты крепления ГБЦ ВАЗ-2112

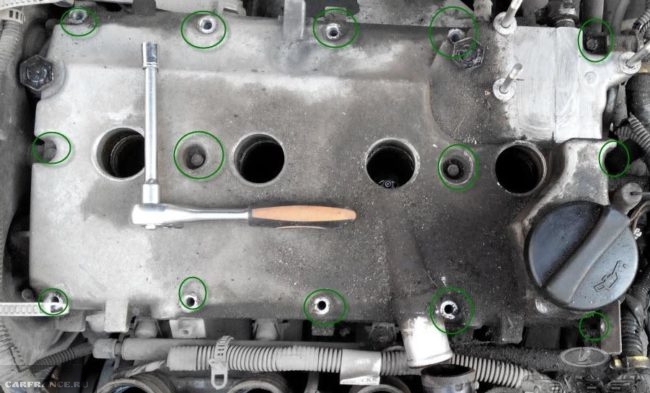

    Расположение болтов указано маркером.

Следующим шагом вам будет необходимо снять ремень ГРМ. О том, как правильно провести эти работы вы можете прочитать в этой статье. О натяжении ремня ГРМ рассказано здесь.

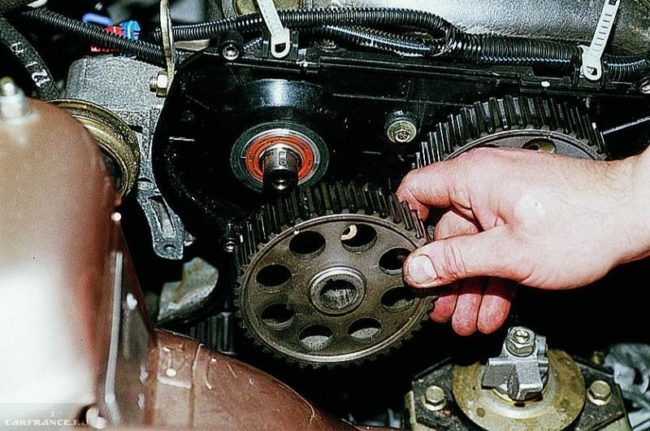

  1. Когда ремень демонтирован, необходимо снять 2 шкива распределительных валов. Во избежание их проворачивания, придерживаем их, откручиваем болты крепления и затем сами шкивы можно снять. (Не забудьте извлечь шпонки на пазах хвостовиков на валах – прим.). Шкивы распределительных валов ВАЗ-2112Шкивы распределительных валов ВАЗ-2112

    Демонтированные шкивы, аккуратно убираем в сторону.

  2. Далее снимаем натяжной ролик, просто открутив болт, который его держит.
  3. Также поступаем и с опорным роликом.
  4. Выворачиваем пять болтов, которые крепят защиту ремня и валов от корпуса двигателя, после чего демонтируем её. Защита ремня и шкивов ВАЗ-2112Защита ремня и шкивов ВАЗ-2112

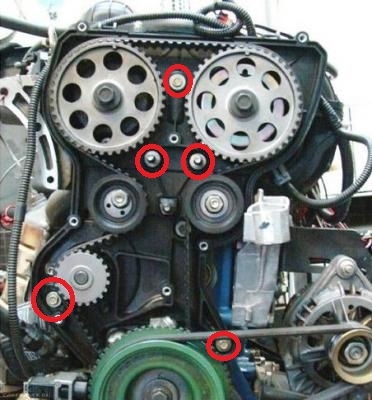

    Болты отмечены красным маркером.

  5. Заключительным этапом в работе будет выкручивание последних десяти болтов, которые фиксируют непосредственно саму головку блока цилиндров. Обратите внимание, что порядок откручивания следует проводить строго в обратном порядке закручивания. Выполнять эту рекомендацию крайне важно и необходимо. Болты распредвала ВАЗ-2112Болты распредвала ВАЗ-2112

    Откручиваем так, как указано стрелками.

  6. Когда болты откручены, можно снимать ГБЦ и выполнять все дальнейшие работы в зависимости от поставленных перед вами целями. ГБЦ для ВАЗ-2112ГБЦ для ВАЗ-2112

    ГБЦ снята и очищена.

При сборке ГБЦ соблюдайте порядок и момент затяжки болтов!

Основные признаки для демонтажа ГБЦ

Никакого регламента в замене вспомогательных частей ГБЦ завод производитель не дал, однако существуют некоторые признаки по которым всё же придётся произвести её демонтаж.

  • Наличие следов механического вида на ГБЦ.
  • Наличие протечек моторного масла или тосола в местах соединения ГБЦ с блоком.
  • Если из выхлопной трубы идёт белый пар, это будет обозначать, что тосол попал в цилиндры и без снятия ГБЦ тут не обойтись.
  • Пена-эмульсия на крышке расширительного бачка, свидетельствует о попадании отработанных газов в систему охлаждения.
  • В бачке с охлаждающей жидкость масляные следы — говорят о не герметичности системы.
  • На масляном щупе двигателя наблюдается белый налёт, говорит нам о том, что в масле есть следы тосола (антифриза). Работы потребуют снятие ГБЦ.

Выводы

Обратите внимание, что по окончании работ, необходимо поставить новую прокладку блока цилиндров, произвести все работы в строго аналогичном порядке снятию, а также залить новую охлаждающую жидкость в систему и проверить все соединения на наличие протечек.

Не смотря на то, что эта работа достаточно трудна ввиду демонтажа многочисленных патрубков, колодок и резьбовых соединений, однако очень даже выполнима своими руками, достаточно лишь очень внимательно прочитать нашу статью и можно не опасаясь приступать к работе.

carfrance.ru

Замена прокладки ГБЦ ВАЗ-2112 16 клапанов: фото, видео

Замена прокладок в основном силовом агрегате занимает достаточно много времени и сил, поскольку, как правило, приходится демонтировать большую часть деталей. Этот процесс считается не из легких, и проделать его сможет не каждый автомобилист. Замена прокладки ГБЦ на 16-клапанном двигателе ВАЗ-2112 провести сложнее, чем на 8-клапанном.

Видео о замене прокладки ГБЦ на ВАЗ-2112 16V ниже:

На видео изображен процесс замены прокладки головки блока ВАЗ-2112, а также присутствуют основные рекомендации и нюансы.

Необходимый для замены инструмент

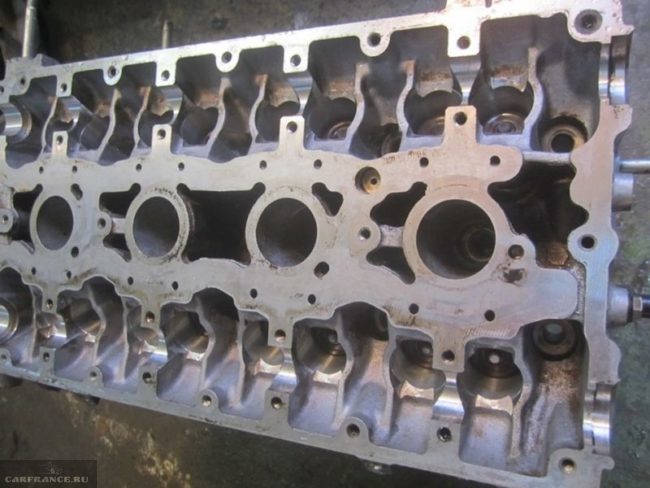

Головка блока цилиндров ВАЗ-2112Головка блока цилиндров ВАЗ-2112

Прокладка ГБЦ

Итак, прежде чем приступить непосредственно к замене, необходимо определиться с инструментарием. Для замены прокладки потребуется следующий инструмент:

  • Набор ключей.
  • Динамометрический ключ.
  • Тара для охлаждающей жидкости.
  • Ветошь.
  • Непосредственно сама новая прокладка.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

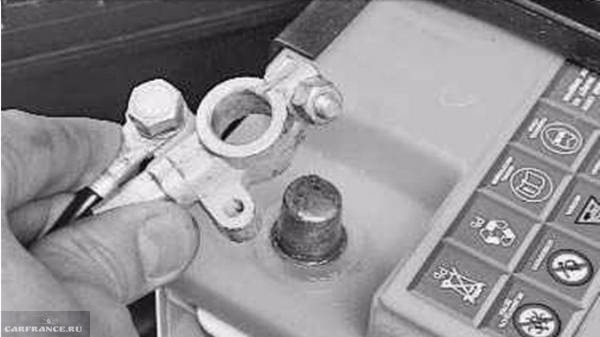

  1. Демонтируем «клемму-минус» с АКБ.Снимаем клемму-минус с АКБ ВАЗ-2112Снимаем клемму-минус с АКБ ВАЗ-2112

    Демонтаж клеммы АКБ для ремонта

  2. Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.
  3. Сбрасываем давление в топливной системе.Клапан для сброса давления топливной ВАЗ-2112Клапан для сброса давления топливной ВАЗ-2112

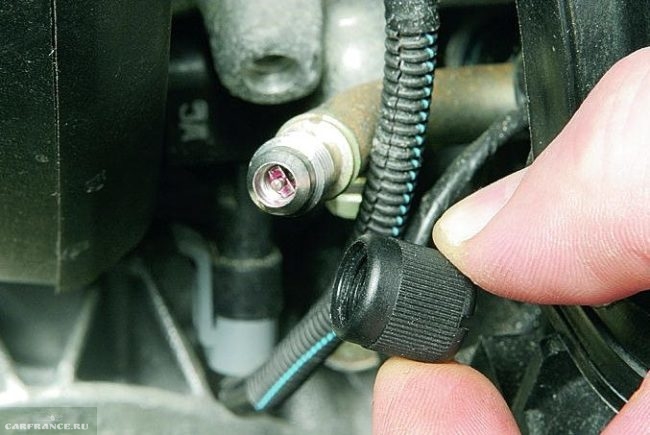

    Через специальный клапан сбрасываем давление в топливной системе

  4. Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.Отсоединяем приемную трубу от головки блока ВАЗ-2112Отсоединяем приемную трубу от головки блока ВАЗ-2112

    Выкрутив болты крепления отсоединяем выпускной коллектор и приемную трубу

  5. Следующим этапом становится демонтаж термостата.
  6. Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.Снимаем головку блока с двигателя ВАЗ-2112Снимаем головку блока с двигателя ВАЗ-2112

    Когда все отсоединили проводим демонтаж ГБЦ

  7. Снятие ГБЦ происходит вместе с топливной рампой.
  8. Отключаем датчики распределительных валов и масла в моторе.

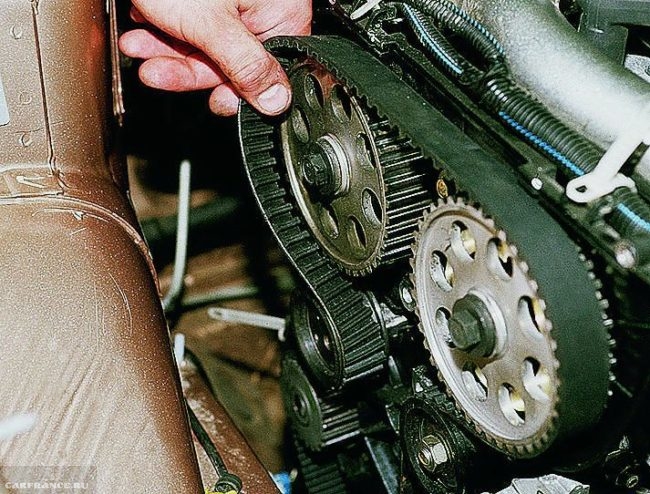

  9. Проводим демонтаж ремня ГРМ.Демонтаж ремня ГРМ ВАЗ-2112Демонтаж ремня ГРМ ВАЗ-2112

    Снимаем ремень ГРМ

  10. Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.Фиксация распредвалов ВАЗ-2112Фиксация распредвалов ВАЗ-2112

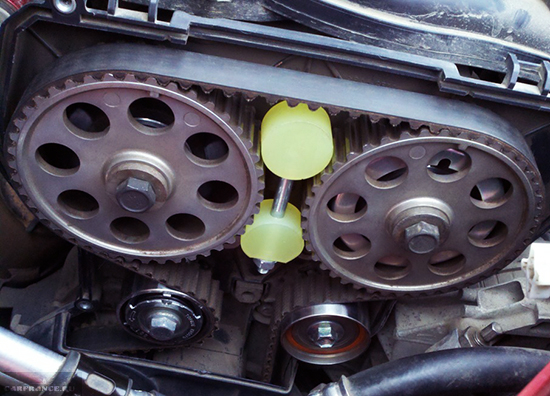

    Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

  11. Проводим демонтаж датчика охлаждения.
  12. Снимаем клапанную крышку. Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.
  13. Теперь, можно поднять головку блока цилиндров.
  14. Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.
  15. Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет – то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
  16. Ставим головку блока на место и закручиваем винты в последовательности за схемой.
  17. Вся остальная сборка проводится в обратном порядке.

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

  • Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
  • Металлические. Это одни самых надежных и качественных расходных материалов.
  • Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

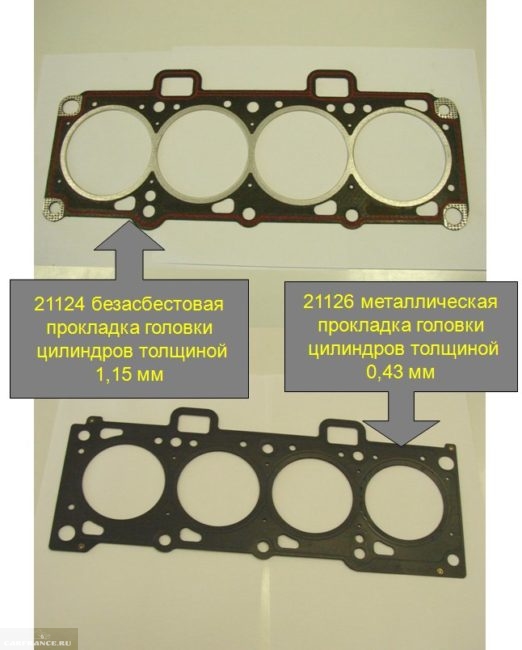

Металлическая прокладка ГБЦ для установки на ВАЗ-2112Металлическая прокладка ГБЦ для установки на ВАЗ-2112

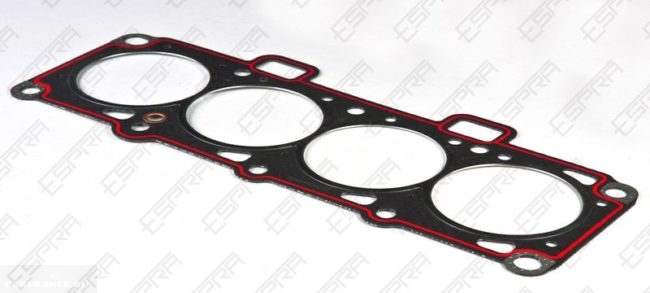

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

2112-1003020 – это оригинальный и аналоговый каталожный номер прокладки ГБЦ для ВАЗ-2112. Также, производитель Ajusa (10144200) производит ряд прокладок для модели 2112.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

  • Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
  • Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
  • Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Белый пар из выхлопной трубыБелый пар из выхлопной трубы

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

  • Из выхлопа начинает идти белый пар;
  • На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
  • В охлаждающей жидкости появляются следы масла;
  • В поддоне скапливается внушительное количество смазывающего вещества;
  • Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.

Выводы

Заменить прокладку на 16-клапанном двигателе достаточно непросто. Так, процесс может затянуться на целый день и конечно же потребуется еще одна пара рук, которая не только поможет поднять часть силового агрегата, но и разобрать-собрать все поточные детали. Особое внимание стоит уделить выбору запасной части, поскольку именно от ее качества будет зависеть многие факторы, одним из которых является попадания тосола в камеры сгорания.

carfrance.ru
