устройство, неполадки, замена ремня в авто с двигателем на 8 и 16 клапанов

Газораспределительный механизм – это одна из важнейших систем двигателя внутреннего сгорания. ГРМ управляет клапанами двигателя, осуществляя нормальное функционирование впуска и выпуска. Во время впуска топливно-воздушная смесь поступает в камеры сгорания в результате открытия впускного клапана. Следующая фаза открывает клапан выпуска, и механизм газораспределения выводит из камеры сгорания отработанные газы. На ВАЗ 2190 используется стандартный газораспределительный агрегат, отличающийся лишь количеством клапанов двигателя.

Содержание

Характеристики ГРМ Лады Гранты
Неисправности ГРМ на Гранте и методы устранения
Необходимость замены ремня ГРМ
Замена ремня на 8-клапанном и 16-клапанном двигателе Гранты
- Замена ремня ГРМ на двигателе в 8 клапанов
- Завершающий этап
- Замена ремня ГРМ на 16-клапанном двигателе Гранты
- Проверка натяжения ремня
- Как поменять ремень на моторе с 16 клапанами

Вернуться к оглавлению

Характеристики ГРМ Лады Гранты

Механизм распределения газов Lada Granta имеет привод в виде ремня. Подобное устройство знакомо автолюбителям уже давно. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, который стал основой для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливается два типа двигателей: 8-клапанный и мотор на 16 клапанов. Газораспределительная система 16-клапанного силового агрегата имеет сложное устройство и увеличенные размеры по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранты усложняется.

Главная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно с коленчатым валом. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются посредством ремня с зубчатыми приводами. Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. Во время его обрыва или при перескакивании клапаны встречаются с поршнями и загибаются. Наглядно строение 16-клапанного ГРМ представлено на фото.

16-клапанный агрегат

Установочная метка на крышке привода.
Крышка.
Шкив распредвала впуска.
Диск фаз (датчик).
Метка ВМТ на распредвале.
Шкив распредвала выпуска.
Опорный ролик.
Ролик-натяжитель.
Ремень привода.
Шкив помпы (насос ОЖ).
Установочная метка на масляном насосе.
Установочная метка коленвала.
Шкив коленвала.

Комплект ГРМ можно поменять своими руками. Главное – знать про наличие и правильность размещения установочных меток. К слову, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ Лады Гранты, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, ведь здесь отсутствует обводной ролик и есть только один распредвал. Наглядно устройство ГРМ на 8 клапанов можно посмотреть на фото.

Система на 8 клапанов

Вернуться к оглавлению

Неисправности ГРМ на Гранте и методы устранения

Поломки распределяющего устройства в запущенных случаях могут привести к выходу из строя силовой установки. Этого можно избежать, если своевременно осматривать все элементы газораспределения и вовремя устранять дефекты и поломки.

Основные признаки неисправностей и порядок действий

Причина	Вариант устранения
Двигатель не развивает максимальную мощность, недостаточная динамика.
Нарушение зазоров между толкателем и кулачками распределительного вала.	Регулировка зазоров.
Зазор между седлом и клапанами.	Шлифовка седел, замена клапанов.
Неустойчивая работа мотора, часто глохнет.
Нарушение зазоров толкателей и кулачков.	Регулировка зазоров.
Прогорели или деформировались клапаны.	Замена изношенных элементов.
Расход масла вырос.
Износ или деформация прокладок клапанов.	Замена прокладок.
Износ клапанов или направляющих втулок.	Замена клапанов или направляющих.
Стучат клапаны.
Большой зазор между кулачками распределительного вала и рычагами привода.	Выставить правильный зазор.
Пружина вышла из строя.	Сменить пружину.
Большой зазор стержня и направляющего.	Замена изношенных элементов, ремонт и шлифовка ГБЦ.
Износ кулачков распредвала.	Замена распредвала.
Шумит ремень привода.
Ослабло натяжение ремня.	Натянуть ремень.
Износ ролика-натяжителя.	Замена детали.
Клинит шток натяжителя.	Устранить заклинивание.
Шумит распредвал.
Изношены кулачки и рычаги распредвала.	Замена.
Изношены подшипники.	Замена подшипников.
В цилиндрах снижена компрессия.
Прогорели клапаны.	Установить.новые.клапаны.
Неплотное прилегание клапанов к седлам.	Шлифовка седел и клапанов.

Диагностика неисправностей ГРМ – сложная процедура. Признаки могут указывать и на иные узлы и агрегаты. Чтобы точно определить причину поломки, необходимо демонтировать головку блока цилиндров. В условиях частного гаража такая процедура достаточно трудоёмкая, к тому же необходимо обладать специальными навыками и оборудованием.

Вернуться к оглавлению

Необходимость замены ремня ГРМ

Согласно регламенту по проведению ТО, менять ремень газораспределительного прибора нужно не позднее 75 тыс. км пробега. На деле, если учитывать качество расходных материалов на отечественные автомобили, рекомендуется осуществлять замену не реже 45–55 тысяч километров пробега. Невыполнение регламента приводит к необходимости серьезного ремонта двигателя. Обрыв ремня (срезание зубьев, перескакивание) неизбежно сведется к тому, что клапаны будут повреждены в результате сильного удара о поршни. Более того, возможно, понадобится замена не только клапанов, но и всей поршневой группы. Потому важно хотя бы не реже одного раза в 15 тыс. км осматривать ремень на наличие трещин, следов масла и т.д.

Для лучшего понимания важности замены ГРМ необходимо знать, как он функционирует. За счет ремня крутящий момент двигателя через коленвал передается на распредвал (на несколько распредвалов – в случае 16-клапанного мотора). В свою очередь, распределительные валы отвечают за синхронность фаз газораспределения. Если ремень рвется, нарушается правильная работа не только ГРМ, но и всего механизма. Даже при небольшом проскальзывании ремня будет наблюдаться сдвиг фаз, соответственно, работа двигателя будет нарушена.

Ситуация складывается следующая: мощность значительно снижается, двигатель перегревается, расход топлива и масла резко увеличивается. Если же ремень попросту порвётся, это приведет к тому, что клапаны выпуска и впуска откроются перед поршнем. В результате произойдет их повреждение. Такое развитие событий приводит к капитальному ремонту двигателя. Если подобное происходит в дороге, водителю нужно вызывать эвакуатор, а это дополнительные расходы. Чтобы лишний раз не рисковать, необходимо своевременно проводить замену всех неисправных деталей и расходных материалов механизма ГРМ.

Вернуться к оглавлению

Замена ремня на 8-клапанном и 16-клапанном двигателе Гранты

Процедура на разных типах двигателей отличается друг от друга некоторыми особенностями. Проводить замену ремня самостоятельно не рекомендуется, если нет определенных знаний и навыков. Неправильная установка привода может только навредить. Поэтому при возникновении сомнений лучше обратиться с этим вопросом в специализированные СТО за квалифицированной помощью.

Вернуться к оглавлению

Замена ремня ГРМ на двигателе в 8 клапанов

В первую очередь необходимо снять ремень генератора. В случае наличия кондиционера требуется заодно демонтировать ремень вспомогательного оборудования. С помощью шестигранного ключа на 5 на передней крышке привода ГРМ откручивается 4 крепёжных элемента, после чего кожух снимается. Клемму датчика положения коленвала необходимо отсоединить, чтобы избежать случайного повреждения. Для этого отсоединяется клемма минус от АКБ и отжимается отвёрткой фиксатор колодки проводов, после чего колодка снимается с датчика. Для надёжности лучше снять и датчик. Для этого головкой на 10 нужно открутить крепёжный болт.

Из отверстия, расположенного в крышке насоса, нужно аккуратно извлечь датчик залива масла и убрать его в сторону. Место должно быть чистым и без металлических опилок, которые могут повредить датчик. Перед тем как демонтировать ремень ГРМ, требуется правильно установить фазы газораспределительного механизма. Для этого нужно поршень в первом цилиндре установить в верхней мёртвой точке (ВМТ). Делается это с помощью головки на 17 или ключа.

Инструментами нужно провернуть шкив распредвала по часовой стрелке за крепёжный болт до тех пор, пока установочная метка на шкиве распредвала не совпадет с меткой на задней крышке (как на фото).

Далее необходимо убедиться в правильном расположении коленвала. Для этого необходимо снять резиновую заглушку со смотрового отверстия в корпусе сцепления. Риска, нанесенная на маховик, должна точно совпадать с большой прорезью на шкале. Наглядно это видно на фото. Если этого не произошло, нужно снова подкручивать шкив распредвала до тех пор, пока все метки не окажутся в нужном месте.

Перед откручиванием крепёжного болта шкива генератора помощник должен вставить в смотровое окно корпуса сцепления отвёртку между зубьями маховика. Это предотвратит прокручивание коленвала. Теперь головкой на 17 остаётся открутить болт, которым крепится шкив привода генератора. Стоит учесть, что так просто он редко откручивается. Придется запастись удлинителем для большего усилия, если, конечно, нет под рукой специального оборудования. После откручивания болта шайба и шкив снимаются.

Шестигранным ключом на 5 откручиваются три крепежа задней крышки, после чего ее можно извлечь. С помощью ключа на 15 можно ослабить болт ролика-натяжителя. Вместе с поворотом ключа будет ослабляться ролик, а вместе с ним и натяжение ремня. Снимите ремень со шкивов и уберите из подкапотного пространства. Больше он не понадобится. После того как ремень ГРМ снят со шкивов, не крутите ни шкив распредвала, ни шкив коленвала. Иначе поршни поднимутся слишком высоко и встретятся с клапанами.

Ролик-натяжитель относится к расходным материалам, поэтому его тоже требуется менять. Нужно открутить болт его крепления, снять и убрать из моторного отсека. В крайнем случае, допустимо оставить и прежний, если его вращение бесшумное, его не клинит и не заедает. Но подобная экономия нежелательна, поскольку есть вероятность очередной поломки, когда придется снова менять ремень. Рекомендуется сразу проверить наличие дефектов и работоспособность помпы (водяного насоса). Для этого нужно покрутить и покачать в стороны шкив. Если есть люфт и заедание, лучше сменить насос на новую деталь, так как заклинившая помпа довольно часто становится причиной обрыва ремня ГРМ.

Теперь ролик-натяжитель (новый) можно установить на место. До конца его затягивать не надо. Иногда в блоке двигателя бывает два крепёжных отверстия – в таком случае ролик крепится на верхнее.

Вернуться к оглавлению

Завершающий этап

Теперь ремень газораспределительного механизма можно устанавливать на место, выполняя все действия в обратном порядке. Для большей убедительности желательно ещё раз удостовериться в совпадении всех установочных меток. Сначала ремень надевается на шкив коленвала, затем зубчатой стороной – на шкив водяного насоса. Далее нужно завести его за ролик-натяжитель и (в последнюю очередь) натянуть на шкив распредвала. Бывает так, что зубья шкива распредвала немного не совпадают с зубьями на ремне. В таком случае разрешается немного довернуть шкив в сторону меньшего хода до совпадения пазов и зубьев на ремне.

Чтобы натянуть ремень, нужно повернуть ролик-натяжитель с помощью специального ключа. Если такового нет (что в гаражных условиях неудивительно), можно воспользоваться двумя металлическими стержнями диаметром 4 мм (подойдут и гвозди). Стержни устанавливаются в отверстия на ролике, а между ними вставляется отвёртка. Вращением против часовой стрелки ролик начинает натягивать ремень. Для этих целей можно воспользоваться и щипцами для снятия стопорных колец. Обычно признаком правильной натяжки становится совпадение вырезов на наружном диске ролика и выступом на втулке, как показано на фото.

Крепёжный болт лучше затягивать динамометрическим ключом с моментом не менее 34 Нм и не более 41 Нм. Если ремень перетянуть, то это резко снизит срок его службы. К тому же из строя быстро выйдут ролик-натяжитель и подшипник водяного насоса. Слабое натяжение тоже ничего хорошего не обещает. В этом случае привод так же быстро выйдет из строя, к тому же может произойти сдвиг фаз газораспределения. Теперь можно повернуть шкив коленвала на несколько оборотов. Метки на нем и метки на распредвале должны совпадать. Ремень должен быть натянут правильно (то есть с небольшим усилием проворачиваться влево и вправо не более чем на свою ширину). Совпадение меток шкива коленчатого вала и метки на крышке масляного насоса показано на фото.

Если возникают сомнения в собственных силах, не нужно стараться выполнить замену ремня ГРМ своими руками, так как можно навредить еще больше. К тому же в автосервисе такая процедура, выполняемая на 8-клапанном двигателе, стоит недорого. А вот в случае мотора на 16 клапанов ценник обычно гораздо выше.

Вернуться к оглавлению

Замена ремня ГРМ на 16-клапанном двигателе Гранты

Доступ к приводу газораспределительного устройства закрывается пластиковым кожухом. Чтобы снять крышку, нужно открутить пять винтов шестигранным ключом на 5. Обратите особое внимание на расположение этих винтов. На фото цифрой 1 показаны крепёжные винты верхней крышки, а цифрой 2 – винты крепления нижней крышки. После откручивания пяти винтов верхнюю крышку нужно приподнять и снять с двигателя.

Если автомобиль имеет механическую КПП, нужно включить пятую скорость, вывесить правое переднее колесо и крутить его по часовой стрелке. Одновременно с этим требуется осмотреть ремень на наличие трещин, потёртостей, расслоений и т.д. Если автомобиль оборудован автоматической КПП, нужно снять правое переднее колесо и пыльник (защитный щиток) справа. Головкой на 17 вращается болт крепления шкива привода для дополнительного оборудования (кондиционер, генератор) и осматривается ремень. Если будут диагностированы различные дефекты и повреждения ремня, его необходимо срочно заменить. Замена потребуется и в случае обнаружения подтёков масла, неисправности водяного насоса и ролика-натяжителя.

На 16-клапанном моторе обрыв ременной передачи приведет к расхождению углового расположения коленвала и распредвалов. В результате произойдет контакт поршневой группы с клапанами. Как следствие, потребуются ремонтные работы.

Вернуться к оглавлению

Проверка натяжения ремня

Ключом на 17 поворачивается болт крепления шкива привода генератора по часовой стрелке до тех пор, пока установочные метки на шкивах распредвалов не совпадут с метками на задней крышке кожуха. Если ремень натянут правильно, вырез на наружном диске ролика-натяжителя должен совпасть с выступом на внутренней втулке. При незначительном несовпадении выреза и выступа (до 5 мм), требуется провести подтяжку ремня. Для этого болт крепления ролика-натяжителя нужно ослабить ключом на 15. Поворот ролика против часовой стрелки приводит к натяжению ремня. по часовой стрелке — к его ослаблению. Способы регулировки натяжения и инструменты те же, что и в вышеописанном разделе для 8-клапанного мотора.

В идеале нужно выполнить два неполных оборота шкива коленвала – и метки на шкивах распредвалов и на задней крышке должны совпасть. Кроме того, на натяжном ролике должны совпасть вырез на диске и выступ на внутренней втулке. При расхождении результатов необходимо провести регулировку натяжения с самого начала. Если метки не совпадают, а ремень имеет явные дефекты, то следующий этап заключается в замене данного расходника.

Слишком сильное либо недостаточное натяжение ремня ГРМ приведет к сокращению срока службы изделия. Кроме того, перетяжка грозит износом подшипника водяного насоса и ролика-натяжителя. Слабое натяжение приведет к нарушению фаз газораспределения, что повлечет за собой повреждение клапанов и поршней.

Вернуться к оглавлению

Как поменять ремень на моторе с 16 клапанами

В первую очередь демонтируется ремень привода навесного оборудования (кондиционер, генератор). Далее с помощью шестигранного ключа на 5 откручиваются два крепёжных винта, удерживающих нижнюю крышку. Ключом на 13 один из болтов тяги натяжителя необходимо ослабить. Второй болт откручивается полностью и извлекается. На другой стороне тяги находится дистанционная шайба, нужно быть внимательнее и не потерять ее. Шайба показана стрелкой на фото.

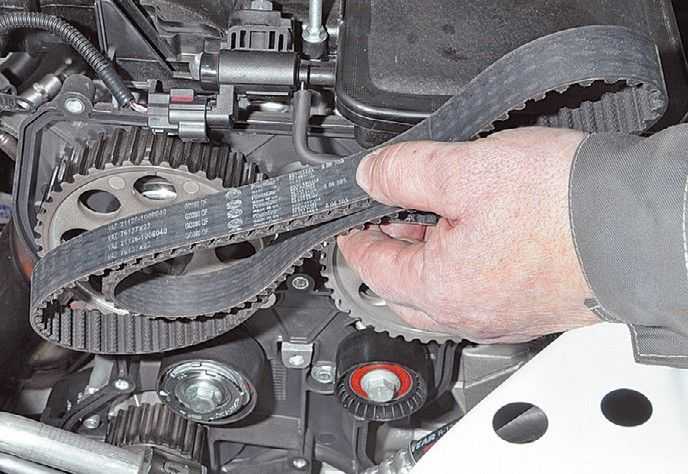

Ролик-натяжитель приподнимается, другой рукой из моторного отсека снимается и убирается нижняя крышка. Воспользовавшись головкой на 17, откручиваем крепёжный болт, удерживающий шкив дополнительного навесного оборудования. Вместе с тем нужно зафиксировать положение коленвала, и без помощника в этом деле не обойтись. На механической КПП нужно включить пятую скорость и выжать педаль тормоза. Также можно зафиксировать маховик от вращения. Для этого демонтируется стартер, а помощник должен вставить плоскую отвёртку между зубьев маховика.

Если автомобиль имеет автоматическую коробку передач, подойдёт только второй способ с отвёрткой и маховиком. Стоит отметить, что крепёжный болт шкива затянут с моментом не менее 100 Нм, поэтому открутить его проблематично, лучше сразу запастись удлинителем для повышения усилия. Далее болт вынимается вместе с шайбой, после чего можно снять шкив.

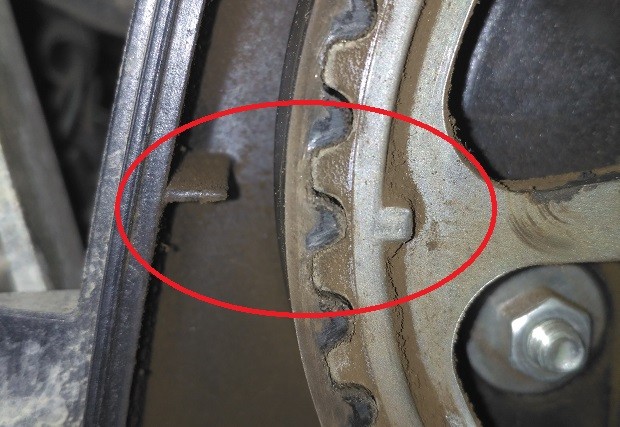

Выступ на крышке масляного насоса, показанный на фото цифрой 1, должен совпадать с меткой на шкиве коленвала (2)

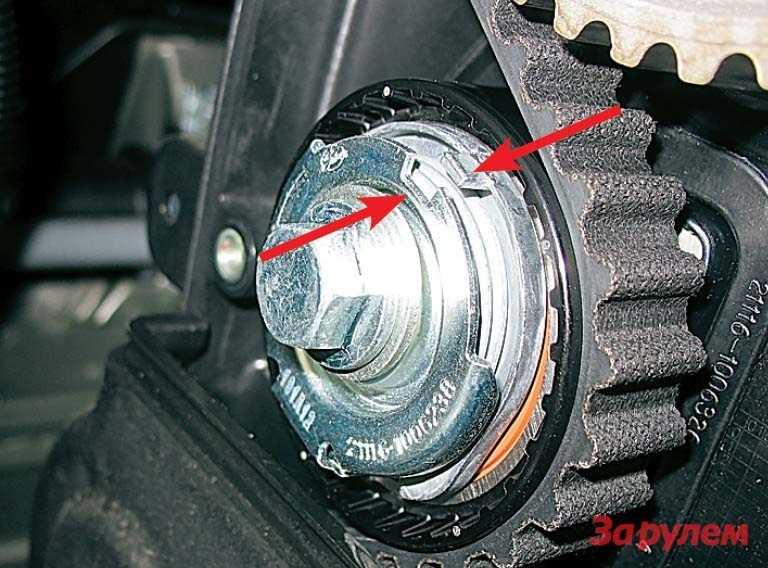

Прорезь на диске ролика-натяжителя (1) должна совпадать с выступом на втулке (2))

Метки на задней крышке должны совпадать с метками на шкивах распредвалов (выпускного и впускного), которые показаны на фото стрелками

Теперь нужно зафиксировать положение распределительных валов. Для этого между ними можно вбить в натяг подходящий деревянный брусок вдоль волокон. Или же можно воспользоваться специальным приспособлением для фиксации шкивов, которые продаются в любом магазине автозапчастей. Стоят они недорого, но при этом способны сделать замену ремня ГРМ на Ладе Гранте немного проще.

Ключом на 15 нужно ослабить болт, которым крепится ролик-натяжитель. Таким образом, ремень ослабляется, и его можно снять со всех шкивов. Болт ролика-натяжителя можно полностью выкрутить и снять вместе с шайбой. Тем же ключом на 15 откручивается болт, крепящий направляющий ролик, после чего болт с дистанционной шайбой и роликом можно демонтировать. Снимаются они все вместе, так как является одним целым.

Состояние подшипников двух роликов нужно обязательно проверить, а ещё лучше – заменить вместе с ремнем. Ролики не должны при вращении издавать посторонние звуки, заедать и люфтить. При подозрении на неисправность не стоит полагаться на авось – лучше сразу заменить эти детали. Вместе с роликами нужно проверить и состояние водяного насоса. Он должен вращаться и не заедать, не должно быть люфта, подтёки охлаждающей жидкости не допускаются. Если обнаружен даже малейший дефект, это изделие подлежит обязательной замене. После этого ролики можно устанавливать на место. Направляющий ролик затягивается сразу, а натяжной остаётся ослабленным.

Для установки ремня ГРМ все действия повторяются в обратном порядке. Предварительно рекомендуется ещё раз проверить точность положения всех установочных меток. Ремень натягивается до нужных показателей, после чего болт ролика-натяжителя затягивается моментом 35–41 Нм.

ГРМ любого автомобиля (и Лады Гранты в том числе) – это важнейший механизм, и следить за его исправным состоянием надо наиболее тщательно. От правильного функционирования газораспределения зависит срок службы двигателя. Регулярная и своевременная замена расходных материалов, а также выявление на ранней стадии малейших неполадок и дефектов поможет сберечь время, нервы и деньги, ведь капитальный ремонт двигателя стоит весьма недешево.

Выставить метки грм гранта 8 клапанная – Прокачай АВТО

Содержание

О двигателях
Загибает ли клапана
Процедура замены
Установка меток
Натяжение
Через сколько произвести замену
Какой комплект приобрести
Ремень ГРМ. Для чего он нужен
Период замены ремня ГРМ на Гранте
Почему ремень может внезапно оборваться
Последствия обрыва зубчатого ремня. Так ли все страшно
ВИДЕО — Оборвало ремень ГРМ и загнуло клапана Лада Гранта
Как определить, что скоро может произойти обрыв
Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание
ВИДЕО — Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания
Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса
Как выбрать качественную запчасть
Отзывы

Хочу поделиться наблюдением по меткам ГРМ, которыми некоторые ( судя по интернету ) пренебрегают. А именно — ниже …

Вспоминалось мне тут поведение машины когда она была новая. Летала, динамика была на высоте. Время шло, пробег неумолимо продвигался, масло жралось и тд и тд. В итоге я просто стал замечать, что что то не то, нет той прыти, резвости . Пинял на все, но точно не на то, что скорее всего где то накосячили: либо я когда разбирал ГРМ, либо в сервисе, когда меняли МСК ( сальники клапанов ) .
Короче, про вот это ( доп метка ВМТ ) я узнал ровно год назад, мне хотелось проконтролировать работников сервиса, хотя они утверждали, что не разбирали ГРМ. Это сейчас до меня дошло, они и вправду не разбирали, а метку скорее всего выставляли по отвертке в цилиндре, искали ВМТ клоуны так. На сколько сейчас я помню, вроде доп метка эта совпала, но не уверен на 100% . короче смирился и катался…
Да думаю и хрен с ним!
Заводится? — Заводится! Не троит? — Не троит! Едет? — Едет!
Потом еще несколько раз за год ремонтировал, снимая грм …
Короче откатал так минимум 30000-40000км, а то и все 60. И тут недавно проверял ролик и дай думаю попробую выставить по центру. Ха, выставил! Со второго раза правда, ну кривые руки, что поделать

Что мы имеем теперь:

1 — Заводится идеально ( заводилось прекрасно но стало еще лучше, с полоборота )
2 — Пропала тряска на хх ( оказывается она была)
3 — Упал расход на ХХ до 06-07лч, был 07-08лч ( больше 08 ), 07лч уже при 40-45гр двигателя.
4 — Открылись низа и особенно верха. Ранее не мог раскочегарить больше 160-165 , щас думаю поедет больше, не пробовал, просто чувствуется!
5 — Машина на скорости ревела при 120кмч, как должна так реветь при 160 ))
6 — Двигатель стал эластичнее работать

И это еще на газу катаюсь.

Полазав по интернету, многие этим страдают, передвинут на 1 зуб ремешок. В этом нет ничего криминального, не сразу заметишь подвох, все зависит от авто. Но когда ты катаешься и тебе кажется от старости авто это все происходит и из-за болячек, то не думаешь а ездишь, миришься! Так и должно быть как будто … А когда все на свои места встает — тихонько охереваешь. Как так можно было, КАК ? КАК? Обонгуть земной шар ( по километражу пройденному со сбитыми метками )
Короче, проверяйте метки, наверняка у большинства конечно же все в порядке. Но водители разные … Кто то сам делает, кому то в сервисе, кто то просто не заметил сбитой метки.
В инете опять же полно инфы как и куда уходят фазы или как их там, в зависимости куда побежала метка. У меня больше было по часовой ушла метка. 1 зуб распреда = 8 градусам на коленвале. Это очень много оказывается. По- моему поршень еще не доходил у меня до ВМТ, а впуск уже открыт был при закрытом выпуске, поправьте если не так. наверняка спецы найдутся, я с удовольствием почитаю!
Успехов! Спасибо за внимание. Извините за подробности… накипело )

Все последние модели автомобилей с передним приводом, которые производит автозавод, находящийся в г. Тольятти, имеют зубчатый ремень в механизме газораспределения. Лада Гранта в полной мере относится к этим моделям.

Машину комплектуют несколькими модификациями двигателей, которые могут иметь 8 или 16 клапанов в головке блока цилиндров. Многие владельцы обслуживают и ремонтируют эту модель самостоятельно, поэтому им будет полезно узнать о том, как меняют ремень ГРМ на Ладе Гранта с 8 клапанами.

О двигателях

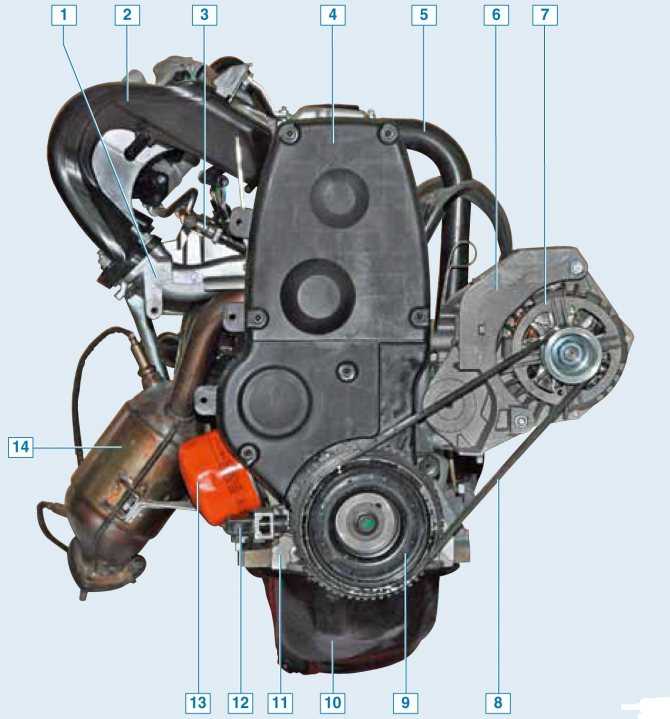

Моторы Лада Гранта имеющие 8 клапанов в головке блока цилиндров имеют индекс 11183 и 11186. Первый из них начали выпускать в 2004 году, второй позже, а именно в 2011 году. Мощность «83» агрегата составляет 82 лошадки, при 87 л.с для «86» модификации. Мотор 11186 представляет собой усовершенствованный движок «83» модели. В нём используют облегчённую шатунно-поршневую группу. Удалось достичь снижение массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специфической термообработке, что повышает её прочность и износостойкость.

А также получила некоторые изменения система охлаждения силового агрегата. Юбки облегчённых поршней покрывают графитовой смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого мотора. Степень сжатия «86» мотора стала 10,5 против 9,6 у «83» модификации. Прокладка ГБЦ нового мотора теперь тоньше, она равна 0,43 мм против 1,2 на старой модели. Диаметр впускных клапанов увеличили, что улучшило наполняемость цилиндров топливовоздушной смесью.

Загибает ли клапана

Такая проблема, к сожалению, присутствует для Лада Гранта. Она появилась с момента начала производства первых автомобилей с приводом на передние колёса ВАЗ 2108. В дальнейшем был увеличен рабочий объём силового агрегата этой модели, он стал равным 1,5 литра. Индекс двигателя стал 21083, в котором поршня имеют выемку в головке. Это позволило исключить встречу поршней с клапанами при обрыве зубчатого ремня в приводе ГРМ или неправильной его установке. За основу движка для Гранты был взят именно этот силовой агрегат, поэтому загибов клапанов не происходило.

Модернизация этого мотора до модели 11186 предусматривает установку облегчённых деталей шатунно-поршневой группы. Поршня стали короче по высоте, что не позволяет сделать углубления в головке для исключения встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8 клапанной Гранте, иногда шатунов, поршней. Эта проблема сопровождает все последующие модификации моторов для Лада Гранта.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами.

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке. Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ.

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Натяжение

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Некоторые мастера вставляют в отверстия на подвижной части ролика подходящие по диаметру свёрла. Между ними отвёртку в качестве рычага и проворачивают обойму до совпадения меток. После этого можно затянуть винт крепления натяжного ролика. После того как все работы произведены, необходимо вручную провернуть на несколько оборотов коленвал, убеждаясь в том, что метки не сдвинулись. После этого можно установить защитную крышку.

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются. Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

Какой комплект приобрести

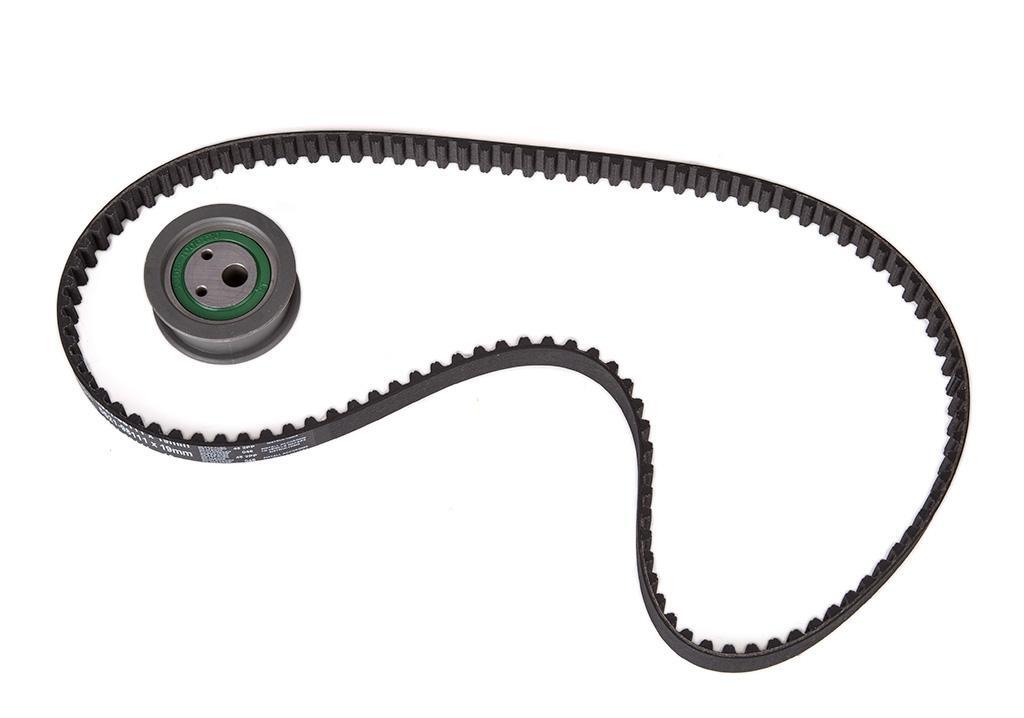

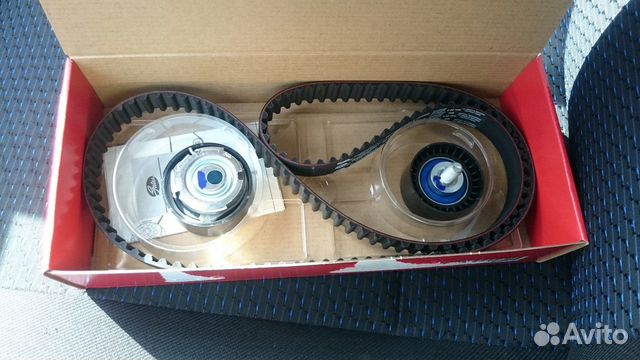

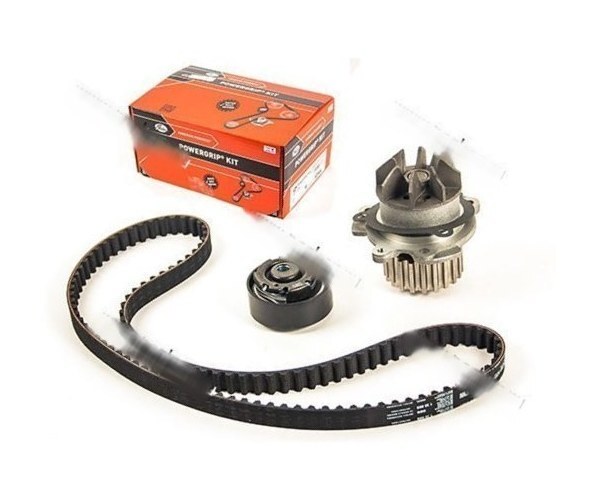

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Обрыв ремня ГРМ и его последующая замена – довольно распространенная проблема среди владельцев автомобиля Гранта, как с 8-ми клапанным двигателем, так и с мотором на который установлено 16 клапанов.

Очень часто среди автолюбителей можно услышать разговор о том, что из-за порванного ремня заклинило двигатель или «погнуло клапана». Отчего это происходит и как предотвратить подобное явление, а также о том, как поменять деталь самостоятельно, пойдет речь в нашей статье.

Ремень ГРМ. Для чего он нужен

Для передачи крутящего момента от коленвала к системе газораспределения в большинстве современных автомобилей используется приводной ремень. Автослесари и водители называют эту деталь — ремень ГРМ. Это изделие из прочной резины, армированное специальным кордом из стекловолокна. Для лучшего сцепления он имеет зубья, которые совпадают по размеру с выемками на шкивах коленвала и распредвала.

Ремень выполняет исключительно важную функцию в работе двигателя, обеспечивая бесперебойный цикл впускного и выпускного механизма, и выводя выхлопные газы наружу.
Кроме валов двигателя, ремень ГРМ на Гранте 8 клапанной приводит в движение и насос охлаждающей жидкости, который именуется «помпа». Без надежного привода работа силового агрегата невозможна в принципе, поэтому каждому водителю необходимо внимательно следить за целостностью детали и проводить замену этого элемента в установленные сроки.

Период замены ремня ГРМ на Гранте

Производитель автомобилей Лада, концерн АвтоВАЗ, предусматривает сроки замены ремня Гранты — 75 тыс. км пробега. Установленный термин распространяется как на все автомобили Гранта, независимо от количества клапанов.

Помимо плановой замены, предусмотрительный водитель всегда контролирует состояние привода, так как он может оборваться раньше срока, вследствие своего плохого качества или неправильной установки. Поэтому решение «через сколько менять ремень ГРМ на Гранте?» каждый водитель принимает самостоятельно.

Почему ремень может внезапно оборваться

В некоторых случаях даже новая деталь может вдруг порваться, причинив хозяину транспортного средства массу неудобств. Чаще всего зубья стираются из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В таком случае, он ходит по шкивам и роликам криво и его зубья «съедают» металлические элементы шкивов.

Другими причинами преждевременного износа могут быть:

Плохое качество детали. В данном случае экономия может сыграть злую шутку с водителем, поэтому совершать покупку нужно в проверенных магазинах
Неисправность помпы. Это одна из наиболее частых причин поломки. Валики помпы со временем разбиваются, образуя зазор, и смещают ось. От этого его зубцы быстро стираются и приводят к обрыву.
Неисправность натяжного ролика. С роликом может произойти то же самое, что и с попой. Неисправность подшипника создает люфт и смещает ось натяжения.
Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он сделан, и очень сильно влияют на прочность детали
Износ зубьев шкивов. Если шестерни распределительного или коленчатого валов сильно повреждены, это немедленно отразиться на целостности. В этом случае зубцы будут иметь расслоения на своей поверхности.

Кроме всего вышеперечисленного, к тому, что на Ладе Гранта 8 клапанной ремень ГРМ внезапно порвался, может привести банальная причина его несвоевременной замены.

Если периодичность замены ремня ГРМ Лада Гранта нарушена, то водителю следует рассчитывать не только на покупку нового, но и возможно, на полный ремонт двигателя. Причину разрыва можно диагностировать по следующей схеме:

Последствия обрыва зубчатого ремня. Так ли все страшно

На автомобилях Гранта производитель устанавливает несколько видов силовых агрегатов.

Первые два являются восьми клапанными, а остальные – 16-ти. Печальные последствия в виде испорченных клапанов из-за обрыва ремня ГРМ на Гранте грозят всем этим моторам, за исключением ВАЗ-11183-50.

Это происходит таким образом. Когда на автомобиле Гранта ремень ГРМ рвет на высоких оборотах, это приводит к тому, что связь между валами двигателя теряется. Распределительный вал резко останавливается, а коленвал продолжает свое движение, так как мотор работает.
В результате поршень резко ударяет по неподвижным клапанам, которые могут погнуться и даже поломаться. Такие повреждения грозят дорогим ремонтом всей системы газораспределения, а если при ударе пострадал и поршень, то заменой поршневой группы, что еще дороже.

ВИДЕО — Оборвало ремень ГРМ и загнуло клапана Лада Гранта

Как определить, что скоро может произойти обрыв

Срочная замена ремня ГРМ на автомобиль Гранта 8 и 16 кл. может понадобиться, если наблюдаются следующие явления:

Падение мощности автомобиля. Плохо натянутый или изношенный привод может затруднять пуск двигателя и сокращать показатели мощности
Непонятные шумы ремня ГРМ на Гранте, исходящие из моторного отсека. Клацанье, тиканье или странный шорох, часто свидетельствует о том, что ремень ГРМ Granta поврежден и трется о кожух или другие детали под капотом
Видимые повреждения. На детали могут быть потертости, трещины и «лохматые» участки, заметные невооруженным глазом.

Если при внимательном осмотре обнаружилась, что срезало зубья на ремне ГРМ Гранта или хотя бы одна из других перечисленных проблем, необходимо срочно заменить деталь новой, что вполне возможно сделать самостоятельно.

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

Гаечные ключи в наборе
Головки с удлинителем
Монтировка
Специальное приспособление для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

Демонтаж защитной крышки. На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней.

Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда.

Совмещение меток. Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ.

Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала.

Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора. Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой.

Далее послабляем гайку шкива генератора

Регулировка натяжного ролика. Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают.

Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Полезный совет: в то время, когда вы будете менять ремень ГРМ на Гранте, защитный кожух снят, и можно проверить состояние водяного насоса и ролика натяжителя. Ролик снимают и прокручивают в руках. Если нет посторонних шумов, и подшипник не заклинивает, его устанавливают обратно. Водяную помпу проверяют, покрутив ее за шкив. Если ничего не заедает – она в порядке.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал.

Натяжение. Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать.

Для того чтоб понять последовательность работ, представляем вашему вниманию

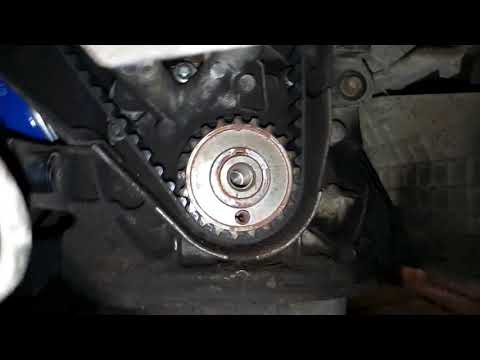

поясняющее видео о том, где искать метки:

ВИДЕО — Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания

Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику.
Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм.
Демонтаж стартера на Ладе Гранта
Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

Отсоединить от стартера пластиковые разъемы
Открутить гайку, которая держит силовую клемму. Для этого используется ключ на 13
Тем же ключом выкрутить 3 болта, которые крепят стартер к кронштейну
Придерживая корпус стартера, аккуратно отсоединить его.

После снятия этого элемента можно приступать к замене ремня ГРМ.
Как выставить метки на Гранте с 16-ти клапанным мотором
Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.

После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Натяжка ремня

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.

Как выбрать качественную запчасть

Ремень ГРМ Lada Granta играет в работе двигателя первостепенную роль, поэтому выбирать его необходимо внимательно. В процессе передвижения эта деталь выдерживает огромные нагрузки, и она должна быть самого высокого качества. На сегодняшний день существует несколько проверенных производителей, продукция который заслуживает высоких оценок. Самые известные и хорошие ремни ГРМ на Гранту торговых марок:
• Contitech

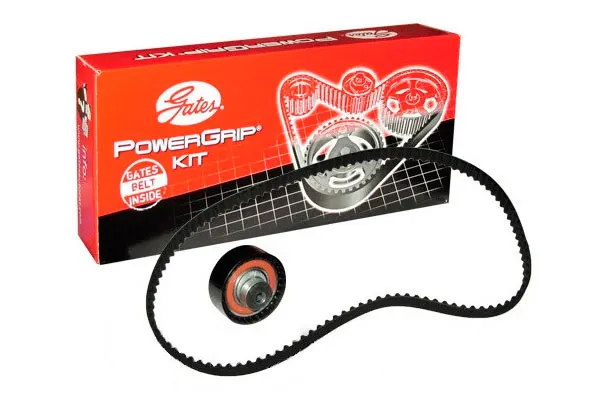

• Gates
• Dayco
• Bosch
Среди отечественных производителей можно выделить компанию БалаковоРезинотехника (БРТ), которая обеспечивает ресурс ремня ГРМ Гранты и доступную цену.

Для удобства подбора на 16-ти клапанную Гранту, можно воспользоваться следующей таблицей:

Бренд	Каталожный номер
БРТ	2112-61006040
Lynx	137FL22
Conti	CT1137
Bosch	1987949662
Gates	5631XS
Contitech	CT1137
Dayco	KTB944

Приобретая продукцию известной фирмы, каждый водитель думает о том, какой лучше ремень ГРМ на Гранта. Но кроме этого, владелец автомобиля должен быть внимательным, чтоб не попасть на подделку. Проверять необходимо наличие голограмм и других опознавательных знаков, которыми пользуется та или иная компания, а также совпадения оригинального номера детали и надписи на коробке.

Покупать запасную часть следует только в проверенных торговых точках, которые несут полную ответственность за качество продаваемой продукции.

Отзывы

А принять решение о том, какой ремень ГРМ на Гранту подойдет именно вам можно на основании отзывов владельцев этого автомобиля.

Олег: после того, как нарвался на бошевскую подделку, предпочитаю продукцию отечественного производителя. Уже второй раз покупаю ремень БРТ. Ходит положенные 75 тысяч без проблем. Недавно поменял и ролик натяжной. Поставил вологодский, посмотрим, как себя покажет

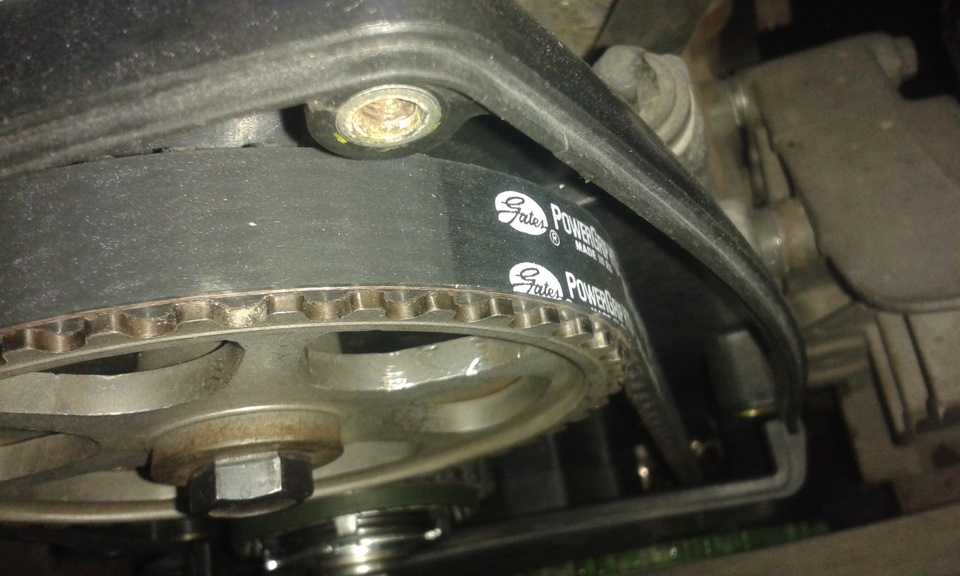

Виталий: Предпочитаю не экономить на запчастях, поэтому устанавливаю только немецкого производителя Gates. С ним можно чувствовать себя спокойно даже в длительной поездке.

Слава: самый надежный и проверенный вариант – производитель Contitech. Он хоть и дороже Боша, но по качеству в разы лучше. Мы с другом (у него Калина) покупали одновременно. Он взял что подешевле, российского производства. Меня же продавцы уболтали на Contitech. Я очень доволен, потому что товарищ уже давно свой выбросил, а я все еще езжу на нем. Он хоть и с виду как новый, но думаю поменять, уже больше 130 тысяч прошел. Буду брать такой же.

Момент зажигания для лучшей экономии топлива – стратегии и методы

| How-To

Определение эффективности использования топлива и пиковой мощности

Повышение топливной экономичности или повышение мощности означает повышение эффективности двигателя. Экономия топлива или максимальная мощность возможны только в том случае, если правильное топливовоздушная смесь или соотношение (более богатая смесь для мощности и более бедная смесь для экономии) воспламеняется системой зажигания в нужное время. Таким образом, вся энергия более богатой воздушно-топливной смеси преобразуется в мощность; аналогичным образом, более бедная смесь обеспечивает экономию топлива, поскольку ее заряд сгорает полностью. Высокопроизводительный двигатель будет работать с максимальной эффективностью только тогда, когда начальный угол опережения зажигания и кривая опережения зажигания адаптированы к двигателю, топливу, стилю вождения владельца, использование и т. д. Высокопроизводительные карбюраторы, впускные коллекторы, головки цилиндров, распределительные валы и другие компоненты настройки зависят от правильного момента зажигания; если искра не подается в камеру сгорания в нужное время, погоня за мощностью или экономией напрасна.

СООТНОШЕНИЯ ВОЗДУХ/ТОПЛИВО Оптимальные соотношения воздух/топливо обычно рассчитываются с помощью динамометрического стенда двигателя. Эти отношения меняются не только при настройке мощности или экономичности, но также от двигателя к двигателю, условий нагрузки, высоты над уровнем моря и т. д. Для неэтилированного топлива на уровне моря стехиометрическое значение (идеальное соотношение воздуха и топлива, которое требуется для обеспечения полное сгорание) — 14,7:1; то есть 14,7 фунта воздуха на 1 фунт топлива. Однако из-за эксплуатационных потерь в системе впуска из-за смачивания впускного канала и стенок цилиндра более реальным соотношением воздух/топливо для максимальной мощности будет более богатое от 12,2:1 до 13,5:1 и более обедненное для максимальной экономии. Обогащенные смеси безопаснее из-за их более холодного заряда и немного более длительного времени горения. После установки измеритель соотношения воздух/топливо, такой как Innovate Motorsports LM1 Air/Fuel Ratio Meter, может помочь отслеживать цифры.

МОМЕНТ ЗАЖИГАНИЯ За воспламенение с правильным соотношением воздух/топливо в нужное время отвечает система зажигания. Момент зажигания состоит в основном из трех частей: начальный момент, опережение или кривая момента зажигания и общий угол опережения зажигания. Проверка и регулировка этих элементов синхронизации для максимальной мощности и эффективности довольно проста и недорога. Также приятно обнаружить неиспользованную мощность высокопроизводительного двигателя, зная, что эти достижения могут улучшить производительность других компонентов. Конечно, карбюратор не может работать оптимально, если угол опережения зажигания не установлен правильно. Основное правило настройки карбюратора — сначала зажигание. Как только механизм опережения зажигания настроен правильно, топливно-воздушная смесь может быть настроена для повышения мощности или эффективности использования топлива.

НАЧАЛЬНАЯ СИНХРОНИЗАЦИЯ Основная функция начальной синхронизации — обеспечить чистый холостой ход и четкую реакцию дроссельной заслонки. Одно из лучших руководств по определению начального угла опережения зажигания двигателей V-8 можно найти в каталоге Barry Grant Inc. или на их веб-сайте в разделе Demon Carburetor Guide. Как правило, они рекомендуют от 10 до 12 градусов начальной синхронизации, когда продолжительность распредвала меньше 220 градусов при подъеме клапана на 0,050 дюйма; от 14 до 16 градусов начальной синхронизации с продолжительностью распредвала менее 240 градусов при 0,050 дюйма; и от 18 до 20 градусов начальной синхронизации, когда продолжительность распредвала меньше 260 градусов при 0,050 дюйма подъема клапана. Чтобы проверить начальную синхронизацию, очистите линию ВМТ (верхней мертвой точки) или выемку на балансире гармоник в передней части двигателя и, при необходимости, обозначьте ее мелом или карандашом, чтобы сделать ее более заметной. Запустите двигатель на холостом ходу, направьте индикатор времени на гармонический балансир и отметьте начальное время зажигания на свече зажигания номер один. Чтобы отрегулировать начальную синхронизацию, слегка ослабьте болт, которым распределитель крепится к двигателю, и медленно поворачивайте корпус распределителя, пока начальная синхронизация не совпадет с соответствующими цифрами, указанными выше. Закрепите распределитель на двигателе. Чтобы убедиться, что гармонический балансир и указатель правильно выровнены на новом или восстановленном двигателе, установите поршень номер один в ВМТ на такте сжатия и убедитесь, что выемка на гармоническом балансире и указатель совмещены на нуле градусов.

ОПЕРЕЖЕНИЕ ВРЕМЕНИ По мере увеличения оборотов двигателя необходимо опережать момент зажигания. В противном случае процесс горения в камере сгорания занял бы больше времени, чем позволяет ускоряющийся поршень, что привело бы к неполному сгоранию. Для ускорения процесса горения в распределителе предусмотрен механизм опережения зажигания. Он активируется оборотами двигателя и центробежной силой, создаваемой грузами и пружинами внутри распределителя. Следовательно, по мере увеличения оборотов двигателя увеличивается и опережение зажигания. Механизм опережения зажигания работает либо только как механическое/центробежное опережение, либо как механическое/центробежное опережение с помощью вакуума. Распределители с механическим приводом обычно ассоциируются с высокопроизводительными и гоночными двигателями; вакуумные распределители выбраны из-за их улучшенной экономии топлива и выбросов выхлопных газов. Вакуумное время контролируется вакуумом или разрежением во впускном коллекторе и процветает при небольших нагрузках. Однако при ускорении вакуум в коллекторе ослабевает, поскольку дроссельные заслонки карбюратора открываются, и опережение зажигания возвращается к управлению механическим/центробежным механизмом. В любой конструкции механизм опережения зажигания не должен начинать опережение раньше 1000 об/мин, и, как правило, полное опережение происходит до 3500 об/мин. Слишком большое опережение при низких оборотах двигателя может вызвать вредный стук или детонацию; слишком малое опережение по мере увеличения оборотов двигателя продемонстрирует недостаток мощности. Скорость, с которой происходит опережение синхронизации, называется кривой опережения.

Кривая опережения, используемая в большинстве серийных двигателей и у дистрибьюторов послепродажного обслуживания, предназначена для обеспечения работы двигателя в широком диапазоне условий (ровная местность, холмистая местность, буксировка, колебания качества топлива и т. д.). Как следствие, кривые опережения зажигания имеют тенденцию быть консервативными для общего использования. Но для хот-родов и других специализированных применений кривая опережения может быть легко изменена и настроена такими специалистами, как John Bishop’s Hot Rod Tuning из Берлингейма, Калифорния. По словам Бишопа, лучший способ проверить кривую опережения вакуумного или механического распределителя — это использовать тестер распределителя. Эти испытательные машины сегодня не так популярны в тюнинговых мастерских, как раньше, но, тем не менее, они все еще используются и оказывают неоценимую услугу владельцам хот-родов. В 19В 60-х годах, когда в большинстве тюнинговых мастерских имелся тестер распределителя, хот-роддеры получили большую часть своих преимуществ в мощности за счет изменения кривых опережения зажигания. Сегодня кривые опережения зажигания на большинстве хот-родов остаются неконтролируемыми и воспринимаются как должное; они могут функционировать близко к своему оптимуму, но опять же могут и не быть. Очевидно, что проверка кривой опережения на тестере распределителя намного менее утомительна, чем на двигателе. Тестер может проверить трамблер при 6000 об/мин двигателя и выше, не задействуя двигатель. Примечание. Предварительные показания, полученные тестером распределителя, должны быть удвоены, поскольку распределитель вращается на половине скорости двигателя; таким образом, показание 12 градусов опережения при 1750 об/мин распределителя соответствует 24 градусам при 3500 об/мин двигателя.

Альтернативный метод проверки кривой механического и вакуумного опережения, согласно Bishop’s Tuning Shop, заключается в установке распределителя в двигатель. Если двигатель имеет ступенчатый балансировщик гармоник, величину опережения синхронизации можно наблюдать с помощью стандартного индикатора синхронизации. Если нет, используйте синхронизирующий свет с обратным набором номера или ленту MSD. Ленты синхронизации MSD крепятся к гармоническим балансирам и доступны в диаметрах от 5,250 до 8,00 дюймов. Начните процедуру, отсоединив вакуумный шланг распределителя от карбюратора и заглушив открытый порт. Затем наблюдайте за величиной продвижения механического механизма продвижения с шагом 250 об/мин от холостого хода до остановки. Для изменения вакуума, подаваемого на механизм подачи вакуума, компания Bishop’s использует ручной вакуумный насос и индикатор времени продвижения OTC/SPX. Это позволяет им считывать величину продвижения, создаваемого разным уровнем вакуума от 1 до 23 дюймов. При выборе кривой опережения зажигания специалист будет учитывать такие факторы, как октановое число топлива, степень сжатия, конструкция камеры сгорания, число оборотов двигателя, нагрузка на двигатель, температура двигателя, температура воздуха, вес автомобиля и ходовые качества. стиль оператора. Когда количество времени опережения как от механического, так и от вакуумного механизмов продвижения добавляется к начальному времени, мы получаем общее время.

ОБЩИЙ ВРЕМЯ По мере совершенствования конструкции головки блока цилиндров требуемый общий угол опережения зажигания уменьшался. Например, в более раннем стиле малоблочного двигателя Chevrolet требуется угол опережения зажигания от 36 до 40 градусов; Напротив, современные малоблочные двигатели Chevrolet работают при температуре от 28 до 32 градусов. Конечно, инициирование искры за 28 или 30 градусов до того, как поршень достигнет верхней мертвой точки, тратит гораздо меньше энергии, чем воспламенение заряда при 40 градусах до ВМТ. Тем не менее, во время круиза с небольшими нагрузками на дроссельную заслонку раннее воспламенение заряда — это именно то, что происходит на экономичном хот-роде с вакуумным опережением опережения зажигания. Более обедненные воздушно-топливные смеси, возникающие на холостом ходу и при малых нагрузках дроссельной заслонки, имеют более короткое время горения, чем богатые воздушно-топливные смеси. наполнение баллона). Кроме того, эффект продувки в выпускном отверстии, необходимый для вытеснения отработавших выхлопных газов из камеры сгорания, разбавляет уровни кислорода несгоревшим топливом и замедляет скорость горения. Чтобы использовать это более бедное состояние, механизм подачи вакуума «добавляет синхронизацию». Как правило, ранние малоблочные двигатели Chevy и большинство малоблочных двигателей Ford со степенью сжатия 9.5: 1 в большинстве случаев хорошо реагирует на 36 градусов опережения зажигания (начальное опережение плюс механическое опережение) плюс еще 10 градусов от вакуумного механизма опережения зажигания, в результате чего общее опережение зажигания составляет 46 градусов.

Добавление синхронизации с опережением вакуума также используется для устранения неисправности хот-родов с уличными двигателями, оснащенными индукционным оборудованием гоночной конструкции и головками цилиндров с высокими характеристиками. Впускные коллекторы с воздушным зазором не предназначены для передачи тепла от головок цилиндров, вместо этого их высотные полозья питаются и процветают на высоких оборотах гоночных двигателей. Естественно, при использовании в несовместимых условиях отсутствие тепла и, как следствие, плохое испарение воздушно-топливной смеси вызывают колебания и плохую управляемость при более низких оборотах двигателя. Один из способов решения этих проблем — использовать кривую опережения зажигания, которая позволяет начальный тайминг от 16 до 18 градусов в сочетании с легко настраиваемым карбюратором, вдохновленным гонками, таким как Mighty Demon. Этот карбюратор подает более мелкодисперсную воздушно-топливную смесь при неполной дроссельной заслонке и позволяет двигателю с гоночным впускным коллектором или распределительным валом работать должным образом. Двигатель с высокопроизводительным распределительным валом также будет хорошо реагировать на большее начальное время, потому что при более низких оборотах двигателя скорости воздуха уменьшаются из-за перекрытия клапанов, а воздушно-топливная смесь бедна. Следовательно, опережение начального момента обеспечивает более длительное время сгорания этой более бедной смеси в цилиндре; то же самое относится и к приложениям с наддувом. При изменении начального момента зажигания необходимо проверить и отрегулировать величину общего опережения зажигания как на механическом, так и на вакуумном распределителях, чтобы убедиться, что максимальное значение не превышено. В противном случае это приведет к повреждению двигателя, если общее опережение будет чрезмерным для двигателя.

ВЫПОЛНЯЕМ ЦИФРЫ «Кривая опережения горячего стержня», используемая в основном на двигателе 9:1 с мягким распределительным валом (длительность менее 220 градусов при 0,050-дюймовом подъеме клапана), составляет от 10 до 12 градусов начального угла опережения плюс от 22 до 24 градуса дополнительного продвижения от механического механизма продвижения. В большинстве случаев полное выдвижение (от 32 до 36 градусов) происходит до 3500 об/мин. Двигатель с продолжительностью распредвала более 240 градусов, но менее 260 градусов при подъеме клапана 0,050 дюйма, будет хорошо реагировать на 18 градусов начальной синхронизации; однако общее время останется прежним (от 32 до 36 градусов). Идеальный момент зажигания для мощности происходит непосредственно перед точкой, где происходит детонация или звон. Правильно синхронизированное зажигание приведет к пиковому давлению в цилиндрах примерно на 12-15 градусов после ВМТ. Если пиковое давление в цилиндре будет достигнуто слишком рано, мощность будет потеряна, поскольку поршень пытается сжать горящую воздушно-топливную смесь. Также может возникнуть детонация, которая может привести к отказу двигателя. И наоборот, если пиковое давление достигается после диапазона от 12 до 15 градусов, энергия тратится впустую и рассеивается через выхлопную систему в виде тепла.

НА ЧТО СЛЕДУЕТ ПОМНИТЬ Замедленное или недостаточное опережение опережения зажигания приведет к снижению мощности двигателя. И наоборот, чрезмерное опережение ГРМ также может вызвать недостаток мощности двигателя, но, что еще хуже, может привести к перегреву и дорогостоящему ущербу от детонации. Во многих случаях кривая опережения распределителя может не соответствовать современному топливу или используемой комбинации двигателей. Многие дистрибьюторы, заменяющие производительность, демонстрируют очень медленные кривые продвижения; тем не менее, они обычно поставляются с набором втулок и пружин для обеспечения более быстрого поворота. Втулки регулируют величину опережения зажигания; пружины регулируют скорость опережения зажигания. В заключение, независимо от того, является ли распределитель оригинальным или замененным устройством, разумно проверить его, чтобы убедиться в его правильной работе и пригодности для автомобиля. Обогащенная воздушно-топливная смесь, обеспечивающая максимальную мощность 12,5:1, требует меньшего опережения зажигания, чем более обедненная воздушно-топливная смесь 14,0:1 (типичный AFR хот-род на крейсерских скоростях). В первом примере дополнительная мощность достигается за счет более богатой воздушно-топливной смеси; в последнем экономия достигается за счет действия вакуумного механизма опережения зажигания. Причина, по которой двигатель может использовать дополнительное опережение зажигания, обеспечиваемое вакуумным механизмом опережения зажигания, заключается в том, что более бедная воздушно-топливная смесь, возникающая на крейсерских скоростях с небольшим дросселем, занимает больше времени. гореть, чем более богатая топливно-воздушная смесь. В большинстве случаев при использовании «кривой механического продвижения горячего стержня» желаемая величина дополнительного продвижения, генерируемого вакуумным механизмом продвижения, составляет около 10 градусов. По данным Bishop’s Tuning Shop, эти дополнительные 10 градусов опережения должны происходить при 10 дюймах вакуума или более. При настройке на экономичность или мощность, вот некоторые из рекомендуемых деталей и инструментов:

Карбюратор Mighty Demon Индикаторы времени с обратным циферблатом от OTC Прицел зажигания (OTC Solarity) LM-1 Измеритель соотношения воздух/топливо от Innovate r XD-1 датчик воздушно-топливной смеси в приборной панели Анализатор отработавших газов OTC Solarity Gas
