Блок предохранителей Lada Granta
Всем привет дорогие друзья сегодня рассмотрим блок предохранителей или как называют монтажный блок на автомобиле Lada Granta. Данный блок предохранителей и реле служит своего рода защитой электрических цепей.
И каждый отвечает за отдельный элемент электрооборудования, в некоторых случаях бывают что совмещают. А теперь давайте разберём подробнее.
Где находятся предохранители ЛАДА ГРАНТА
Наверное, не каждый знает местоположение предохранителей на Гранте, особенно, если вы только приобрели данный автомобиль. На самом деле всё просто основной монтажный блок находится в салоне с левой стороны прямо справа от блока управления фарами.

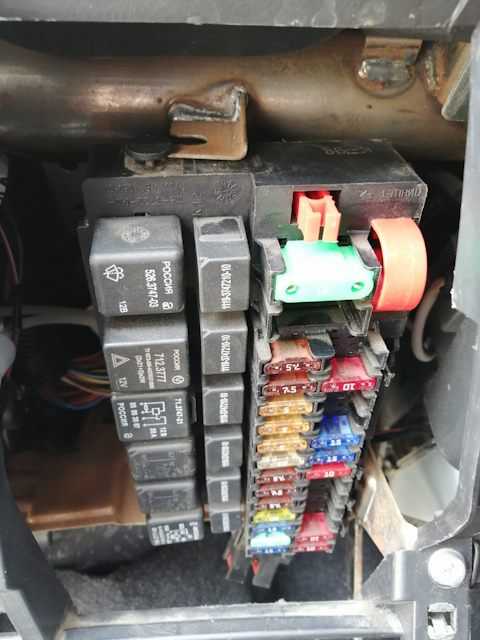

Чтобы открыть крышку нужно потянуть за нижний левый угол крышки и освободите левую точку запирания. После чего освободите верхние точки и снимите крышку. Закрывается крышка в обратном порядке только нужно проследить чтобы все фиксаторы защёлкунулись.
На пластиковой крышке с обратной стороны нарисованы все условные обозначения и элементы за которые отвечает каждый предохранитель и реле.

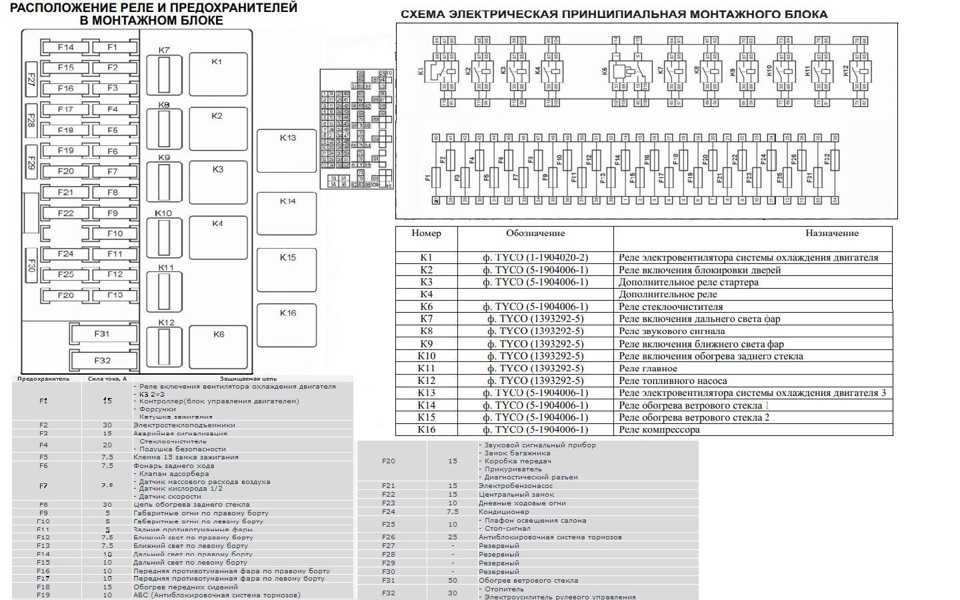

Подробная схема предохранителей и реле Лада Гранта

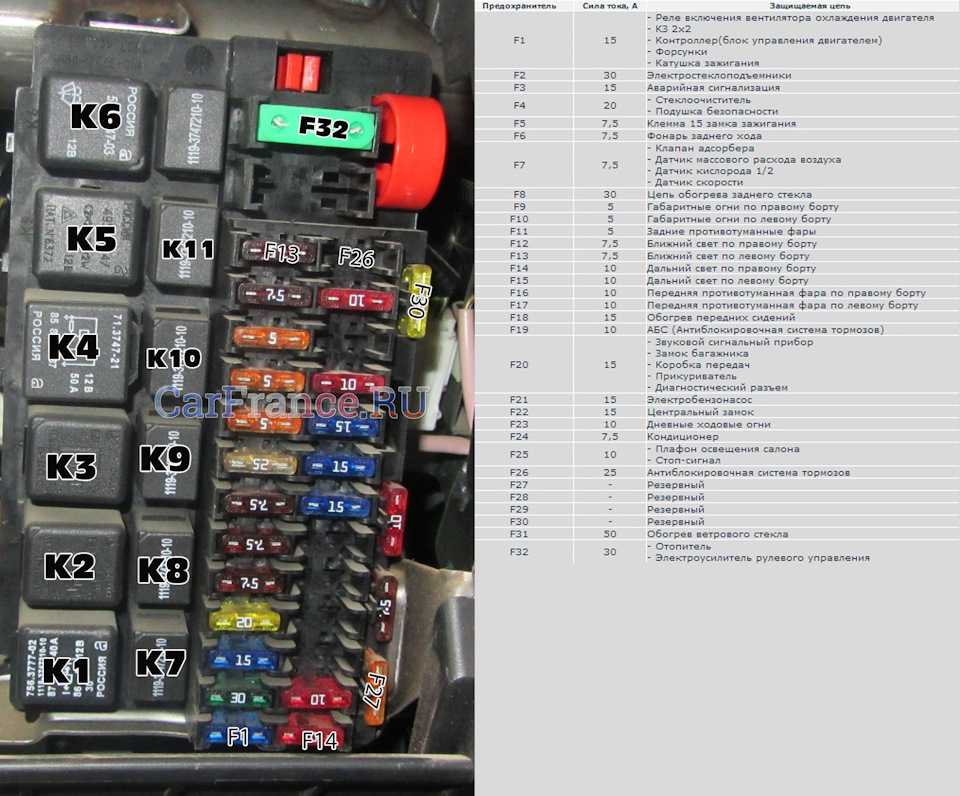

Старый образец (до сентября 2018 года)
| Предохранитель | Сила тока, А | Защищаемая цепь |
| F1 | 15 | — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | — Стеклоочиститель — Подушка безопасности |
| F5 | 7,5 | Клемма 15 замка зажигания |
| F6 | Фонарь заднего хода | |
| F7 | 7,5 | — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости |
| F8 | 30 | Цепь обогрева заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет по правому борту |
| F13 | 7,5 | Ближний свет по левому борту |
| F14 | 10 | Дальний свет по правому борту |
| F15 | 10 | Дальний свет по левому борту |
| F16 | 10 | Передняя противотуманная фара по правому борту |
| F17 | 10 | Передняя противотуманная фара по левому борту |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | АБС (Антиблокировочная система тормозов) |
| F20 | 15 | — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем |
| F21 | 15 | Электробензонасос |
| F22 | 15 | Центральный замок |

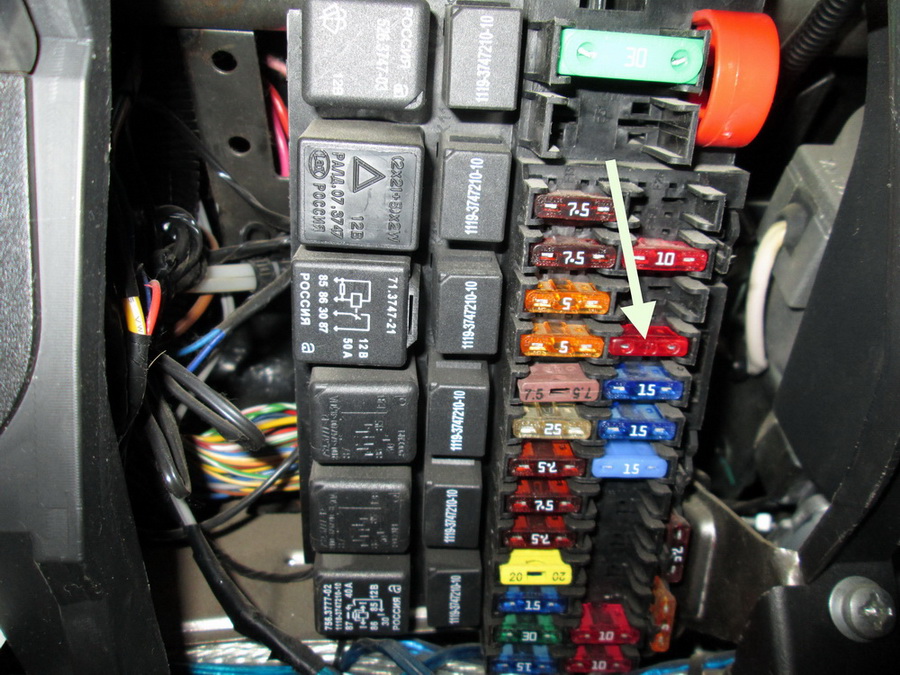

| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | — Плафон освещения салона — Стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов |
| F27 | — | Резервный |
| F28 | — | Резервный |
| F29 | — | Резервный |
| F30 | — | Резервный |
| F31 | 50 | Обогрев ветрового стекла |
| F32 | 30 | — Отопитель — Электроусилитель рулевого управления |
Реле
| Реле | Описание |
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| Реле дальнего света фар | |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Блок предохранителей Лада Гранта под капотом
| F1, 50A | Электроусилитель рулевого управления; |
| F2, 30A | Вентилятор отопителя |
| F3, 60A | Генератор |
| F4, 60A | Генератор |
| F5, 30A | Ближний свет фар. |
Новый образец (с сентября 2018 года)
Предохранители которые находятся в салоне автомобиля Lada Granta
Реле нового образца Лада Гранта
Предохранители под капотом нового образца
Блок предохранителей под капотом автомобиля
В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок собственно и называют силовым. Выше в таблицах уже расписаны обозначения данного блока. Ниже на картинке его местоположение.
Примечание!!! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля
Ну вот и все мы рассмотрели основные схемы предохранителей и реле на автомобиле Лада Гранта. Всем пока.
- 29255
Где расположен блок предохранителей лада гранта
Блоки предохранителей и реле Лада Гранта 2011-2020
панель для быстрого выбора категории
Расположение предохранителей в Гранте
«ПРЕДПИСАНИЕ № 8-15 На автомобилях ЛАДА ГРАНТА, выпущенных в период с 04.
07.2014 г. по 19.01.2015 г. может проявиться проблема в виде «не запускается двигатель, перегорел предохранитель F1 в монтажном блоке»…»
Если это ваш случай — завод рекомендует выполнить обновление программы блока управления двигателем у официального диллера. Звучит странно, но это помогает.
Все предохранители и реле Лада Гранта, Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма, ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годов выпуска.
Большинство предохранителей расположены в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.
Чтобы открыть крышку блока предохранителей необходимо потянуть за нижний левый угол крышки
Схема расположения предохранителей и реле в салонном блоке предохранителей (выпуск с 2011 года).
| № | Ток, А | Защищаемые цепи |
| F1 | 15 | Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки |
| F2 | 30 | Элсктростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель, подушка безопасности |
| F5 | 7,5 | Реле (клемма 15) |
| F6 | 7. 5 | Фонарь заднего хода гранты + тип лампы заднего хода |
| F7 | 7,5 | Электронный блок управления двигателем |
| F8 | 25 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля + тип ламп габаритов |
| F10 | 5 | Лампы габаритного света с левой стороны + тип ламп габаритов |
| F11 | 5 | Фонарь заднего противотуманного света + тип ламп ПТФ |
| F12 | 7,5 | Лампа ближнего света правой блок-фары + тип ламп фар |
| F13 | 7,5 | Лампа ближнего света левой блок-фары + тип ламп фар |
| F14 | 10 | Лампа дальнего света правой фары + тип ламп фар |
| F15 | 10 | Лампа дальнего света левой фары + тип ламп фар |
| F16 | Запасной |
| F17 | Запасной | |
| F18 | Запасной | |
| F19 | Запасной | |
| F20 | 15 | Звуковой сигнал, предохранитель прикуривателя гранта, замок багажного отделения, диагностический разъем |
| F21 | 15 | Топливный насос, предохранитель бензонасоса гранты. |
| F22 | 15 | Блок дистанционного управления центральным замком |
| F23 | 10 | Лампы дневных ходовых огней + тип ламп ДХО |
| F24 | Запасной | |
| F25 | 10 | Плафон освещения салона, сигналы торможения + тип ламп |
| F26 | Запасной | |
| F27 | Запасной | |
| F28 | Запасной | |
| F29 | Запасной | |
| F30 | Запасной | |
| F31 | Запасной | |
| F32 | 30 | Электроусилитель рулевого управления*, климатическая установка (предохранитель кондиционера гранта) |
Описание реле в салонном блоке
| № | Наименование | что включает |
| К1 | Реле вентилятора системы охлаждения | Электродвигатель вентилятора системы охлаждения |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева заднего стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света фар | Блок-фары (дальний свет) |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 | Реле ближнего света фар | Блок-фары (ближний свет) |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 | Главное реле | Система управления двигателем |
| К12 | Реле топливного насоса | Топливный насос (бензонасос) |
Схема расположения предохранителей и реле в салонном блоке (выпуск c 2015 года).
Комплектация Люкс
| F1 | 15А | Катушки зажигания |
| Форсунки | ||
| Контроллер системы управления двигателем | ||
| F2 | 30А | Центральный блок кузовной электроники |
| F3 | 10А | Центральный блок кузовной электроники |
| Переключатель световой сигнализации | ||
| F4 | 15А | Контроллер системы надувных подушек безопасности |
| Датчик дождя | ||
| F5 | 7,5А | Клемма 15 приборов |
| F6 | 7,5А | Свет заднего хода + тип ламп |
| Реле света заднего хода | ||
| Блок управления системы безопасной парковки | ||
| F7 | 7,5А | Клапан продувки адсорбера |
| Датчик массового расхода воздуха/ датчик давления | ||
| Датчик фаз | ||
| Датчик концентрации кислорода | ||
| Блок управления системой контроля давления в шинах | ||
| F8 | Резерв | |
| F9 | 5А | Габаритные огни правого борта |
| F10 | 5А | Габаритные огни левого борта |
| Подсветка приборов и клавиш | ||
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Плафон освещения вещевого ящика | ||
| F11 | 5А | Задние противотуманные огни |
| F12 | 10А | Ближний свет, правая фара |
| F13 | 10А | Ближний свет, левая фара |
| F14 | 15А | Патрон для подключения доп. приборов в багажнике |
| F15 | 10А | Очиститель заднего стекла |
| Омыватель заднего стекла | ||
| F16 | 5А | Модуль двери водителя |
| F17 | Резерв | |
| F18 | Резерв | |
| F19 | Резерв | |
| F20 | Резерв | |
| F21 | 10А | Дальний свет, правая фара |
| F22 | 10А | Дальний свет, левая фара |
| F23 | 10А | Правая противотуманная фара |
| F24 | 10А | Левая противотуманная фара |
| F25 | 15А | Обогрев передних сидений |
| F26 | 5А | Блок управления антиблокировочной системой тормозов/Блок управления системой курсовой устойчивости |
| F27 | 15А | Прикуриватель |
| F28 | 15А | Топливный насос |
| F29 | 20А | Центральный блок кузовной электроники |
| Очиститель ветрового стекла | ||
| Омыватель ветрового стекла | ||
| F30 | Резерв | |
| F31 | 7,5А | Муфта компрессора кондиционера |
| F32 | 7,5А | Сигнал торможения |
| Контроллер управления автоматической коробкой передач | ||
| F33 | 25А | Блок управления антиблокировочной системой тормозов/Блок управления системой курсовой устойчивости |
| F34 | 5А | Комбинация приборов |
| Диагностический разъем | ||
| F35 | Резерв | |
| F36 | 10А | Звуковой сигнал |
| F37 | 10А | Мультимедийная система |
| F38 | Резерв | |
| F39 | Резерв | |
| F40 | Резерв | |
| F41 | 50А | Обогреватель ветрового стекла |
| F42 | Резерв | |
| F43 | 50А | Контроллер управления роботизированной коробкой переключения передач |
| F44 | 30А | Электровентилятор отопителя |
| Контроллер системы управления климатической установкой | ||
| F45 | 25А | Обогреватель заднего стекла |
| Обогреватель наружных зеркал | ||
| F46 | Резерв |
обозначения реле «люкс»
Разгрузочное реле выключателя зажигания
Реле элекгровентилятора охлаждения радиатора
Реле элекгровентилятора охлаждения радиатора
Реле муфты компрессора кондиционера
Реле обогрева заднего стекла и наружных зеркал
Источник
Лада Гранта предохранители и реле
Лада Гранта (Lada Granta) была представлена в 2011 году с внутризаводским обозначение автомобиля ВАЗ — 2190 (2191).
Первое поколение Лады Гранта выпускалось в 2012, 2013, 2014, 2015, 2016 и 2017 году преимущественно с кузовами седан и лифтбек. После этого модель прошла рестайлинг. Появились версии с кузовами хэтчбек и универсал, а так же все дорожная версия Cross и спортивная — Sport. Второе поколение (Лада ФЛ) собиралось в 2018, 2019, 2020, 2021 году. В нашей статье вы найдет описание предохранителей и реле Лада Гранта со схемами блоков и их фотографиями для двух поколений. Выделим предохранитель отвечающий за прикуриватель.
Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения автомобиля (Гранта Люкс, Гранта стандарт, Гранта Норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки.
Блок в салоне
Основной блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.
Для того что бы её снять надо потянуть за её края.
На обратной стороне которой должна быть нанесен актуальная схема для Вашей модели Гранта.
Вариант 1
Описание предохранителей
p, blockquote 15,0,0,0,0 —>
| F1 | 15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки |
| F2 | 30А Электро стеклоподъемники |
| F3 | 15А Аварийная сигнализация |
| F4 | 20А Стеклоочиститель, подушка безопасности |
| F5 | 15А Реле (клемма 15) |
| F6 | 7,5А Фонарь заднего хода гранты |
| F7 | 7,5А Электронный блок управления двигателем |
| F8 | 25А Обогрев заднего стекла |
| F9 | 5А Лампы габаритного света с правой стороны |
| F10 | 5А Лампы габаритного света с левой стороны |
| F11 | 5А Фонарь заднего противотуманного света |
| F12 | 7,5А Лампа ближнего света правой блок-фары |
| F13 | 7,5А Лампа ближнего света левой блок-фары |
| F14 | 10А Лампа дальнего света правой блок-фары гранта |
| F15 | 10А Лампа дальнего света левой блок-фары |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогрев передний сидений, прикуриватель |
| F19 | 10А АБС |
| F20 | 15А Звуковой сигнал, прикуриватель, замок багажного отделения, диагностический разъем |
| F21 | 15А Топливный насос, предохранитель бензонасоса |
| F22 | 15А Блок дистанционного управления центральным замком |
| F23 | 10А Лампы дневных ходовых огней |
| F24 | 7,5А Кондиционера |
| F25 | 10А Плафон освещения салона, сигналы торможения |
| F26 | 25А АБС |
| F27 | Запасной |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | 50А Обогрев стекла |
| F32 | 30А Электро усилитель рулевого управления, климатическая установка (предохранитель кондиционера) |
За работу прикуривателя отвечает предохранитель номер 20 на 15А.
Назначение реле
p, blockquote 17,1,0,0,0 —>
| K1 | Реле электро вентиляторов охлаждения радиатора |
| K2 | Реле электро вентиляторов охлаждения радиатора |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле выключателя зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / Реле очистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | Главное реле ЭСУД |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле электро вентиляторов охлаждения радиатора |
| K15 | Реле обогрева ветрового стекла |
| K16 | Реле обогрева ветрового стекла |
| K17 | Реле муфты компрессора кондиционера |
Вариант 2
Пример схемы с обратной стороны крышки
p, blockquote 22,0,0,0,0 —>
| F1 | 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем |
| F2 | 30А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 10А Аварийная сигнализация |
| F4 | 15А Контроллер системы надувных подушек безопасности |
| F5 | 7,5А Клемма 15 приборов |
| F6 | 7,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) |
| F7 | 7,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода |
| F8 | 7,5АОбогрев заднего стекла |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика |
| F11 | 5А Задние противотуманные огни |
| F12 | 10А Ближний свет, правая фара, Электро корректор правой фары |
| F13 | 10А Ближний свет, левая фара, Электро корректор левой фары |
| F14 | 15А Прикуриватель в багажнике |
| F15 | 10А Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 5А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | 20А Стандарт: Блокировка двери, Норма, Люкс: Резерв |
| F20 | Резерв |
| F21 | 10А Дальний свет, правая фара |
| F22 | 10А Дальний свет, левая фара |
| F23 | 10А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв |
| F24 | 10А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв |
| F25 | 15А Обогрев передних сидений |
| F26 | 5А Блок управления АБС |
| F27 | 15А Прикуриватель |
| F28 | 15А Топливный насос |
| F29 | 20А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла |
| F30 | 10А ДХО |
| F31 | 7,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
| F32 | 7,5А Сигнал торможения, Плафон освещения салона |
| F33 | 25А Блок управления АБС |
| F34 | 5А Комбинация приборов, Диагностический разъем |
| F35 | 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
| F36 | 10А Звуковой сигнал |
| F37 | 10А Мультимедийная система |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | 30А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв |
| F43 | 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв |
| F44 | 30А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс) |
| F45 | 25А Обогреватель заднего стекла |
| F46 | Резерв |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Подробное обозначение предохранителей для моделей с 2019 года
p, blockquote 24,0,0,0,0 —>
| F1 | 15А Реле электро вентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой), Реле электро вентилятора радиатора максимальной скорости К4, Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) |
| 15А Контроллер системы управления двигателем | |
| 15А Форсунки цилиндров, Катушки зажигания 2×2 (для 8-клап. ДВС), Катушки зажигания (для 16-клап. ДВС) | |
| F2 | 7,5А Клапан заслонки впускной трубы (для 16-клап. ДВС 21127), Клапан продува адсорбера |
| 7,5А Датчики кислорода, Датчик фаз (для 16-клап. ДВС), Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | |
| 7,5А Селектор АМТ (в исполнении с контроллером АМТ) | |
7,5А Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ) | |
| F3 | 5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости |
| F4 | 15А Контроллер управления системой надувных подушек безопасности |
| F5 | 7,5А Реле стартера К2/ Контроллер автоматической коробки передач, Разгрузочное реле выключателя зажигания К1, |
| 7,5А Реле обогрева сидений К13 (в вариантном исполнении), Реле обогрева заднего стекла Кб, Реле обогрева ветрового стекла К14 (в вариантном исполнении) | |
| 7,5А Реле топливного насоса К12 | |
| 7,5А Блок управления электро обогревом ветрового стекла | |
| 7,5А Контроллер системы управления двигателем | |
| 7,5A Аудиосистема Контроллер электро усилителя рулевого управления Переключатель стеклоочистителя Центральный блок кузовной электроники (в вариантном исполнении) Терминальный блок «ЭРА-ГЛОНАСС» Выключатель педали сцепления (для механической коробки передач) Выключатель педали тормоза Комбинация приборов Блок управления системой блокировки дверей (в вариантном исполнении) Выключатель блокировки двери водителя Выключатель кондиционера (в вариантном исполнении) Датчик скорости автоматической коробки передач (в вариантном исполнении) Переключатель режимов автоматической коробки передач (в вариантном исполнении) Контроллер АМТ (в вариантном исполнении) Блок управления системой контроля давления в шинах (РЕЗЕРВ) | |
| F6 | 5A Обогрев зеркал |
| F7 | 10A Дальний свет правого борта |
| F8 | 10A Дальний свет левого борта |
| F9 | 5A Габаритные огни правого борта |
| F10 | 5A Габаритные огни левого борта, |
| 5A Фонари освещения номерного знака, Плафон освещения багажника (в вариантном исполнении) | |
| 5A Подсветка приборов и клавиш | |
| F11 | 5A Задние противотуманные огни |
| F12 | 10A Ближний свет правого борта |
| F13 | 10A Ближний свет левого борта |
| F14 | 20A Центральный блок кузовной электроники |
| 20A Очиститель заднего стекла (в вариантном исполнении), Омыватель ветрового стекла, Очиститель ветрового стекла | |
| 20A Подрулевой переключатель стеклоочистителей | |
| F15 | 10A Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 7. 5A Указатели поворота, Свет заднего хода, Блок управления системой парковки (в вариантном исполнении) |
| F17 | 5A Блок управления системой блокировки дверей |
| F18 | 5/15/20A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F19 | РЕЗЕРВ |
| F20 | РЕЗЕРВ |
| F21 | 15А Электродвигатель топливного насоса |
| F22 | 7,5А Выключатель сигнала торможения, Сигналы торможения, Дополнительный сигнал торможения |
| 7,5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости (ABS / ESP), Контроллер АМТ (в вариантном исполнении) | |
| F23 | 5А Комбинация приборов |
| 5А Диагностический разъем | |
| F24 | 10А Реле звукового сигнала К8 |
| 10А Звуковой сигнал | |
| F25 | 15А Патрон для подключения дополнительных потребителей в салоне/ Прикуриватель |
| F26 | 10А Аудиосистема |
| 10А Разгрузочное реле выключателя зажигания К1 | |
| F27 | 10А Противотуманная фара правого борта |
| F28 | 10А Противотуманная фара левого борта |
| F29 | 15А Обогрев передних сидений |
| F30 | 10А Дневные ходовые огни |
| F31 | 10А Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники; дневные ходовые огни |
| F32 | 30А Центральный блок кузовной электроники: электро стеклоподъемники; замки дверей и багажника; датчик дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона |
| F33 | 5А Модуль двери водителя |
| F34 | 7,5А Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| 7,5А Контроллер системы автоматического управления климатической установкой | |
| F35 | 15А Контроллер автоматической коробки передач |
| 15А Привод управления автоматической коробкой передач | |
| F36 | 15А Аварийная сигнализация: реле К15; реле К16 |
| F37 | 5/15/25A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F38 | 10А Дневные ходовые огни |
| F39 | 15А Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении) |
| F40 | 10А К разъему светотехники прицепа |
| F41 | 50А Обогрев ветрового стекла |
| F42 | 30А Обогрев наружных зеркал |
| 30А Обогрев заднего стекла | |
| F43 | 50А Контроллер АМТ |
| F44 | 30А Электро вентилятор отопителя (в вариантном исполнении) |
| 30А Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | |
| F45 | 30А Электро стеклоподъемники передних дверей |
| 30А Управление наружными зеркалами (в вариантном исполнении) | |
| F46 | РЕЗЕРВ |
За прикуриватель отвечает предохранитель номер 25 на 15А.
Расшифровка реле
p, blockquote 26,0,0,0,0 —>
| К1 | Разгрузочное реле выключателя зажигания |
| К2 | Дополнительное реле стартера |
| КЗ | Реле очистителя ветрового стекла / Реле автозапуска (в вариантном исполнении) |
| К4 | Реле электро вентилятора радиатора максимальной скорости |
| К5 | Реле поворотов и аварийной сигнализации / Реле К15А (автозапуск) (в вариантном исполнении) |
| Кб | Реле обогрева заднего стекла / реле стеклоподъемников |
| К7 | Реле дальнего света фар |
| К8 | Реле звукового сигнала |
| К9 | Реле ближнего света фар |
| К10 | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| К11 | Главное реле ЭСУД |
| К12 | Реле топливного насоса |
| К13 | Реле обогрева сидений (в вариантном исполнении) |
| К14 | Реле обогрева ветрового стекла (в вариантном исполнении) |
| К15 | реле включения лампы заднего хода |
| К16 | Реле кондиционера |
| К17 | Реле вентилятора радиатора в режиме автозапуска |
| К18 | Реле электро вентилятора радиатора минимальной скорости |
Блок под капотом
Он расположен рядом с аккумуляторной батареей.
Источник
Nissan Maxima 2005 года, габаритные/задние фонари не работают, перегорает предохранитель (проблема с выключателем плафона) перегорает предохранитель. Предохранитель задних фонарей находится в блоке предохранителей под капотом со стороны пассажира. Черную пластиковую панель отделки, которая проходит от брандмауэра к блоку фар, необходимо снять. Есть несколько стопорных штифтов, которые удерживают его на месте.
Сняв панель отделки, возьмитесь за крышку блока предохранителей и потяните ее вверх и снимите с блока предохранителей. Обратите внимание на положение предохранителя задних фонарей на легенде блока предохранителей. Будьте осторожны рядом с блоком предохранителей и используйте нежные руки. В интеллектуальный блок предохранителей встроен процессор.
Найдите предохранитель в блоке предохранителей и проверьте обе стороны предохранителя. У этого была сила на одной ноге, но не на другой. Я заменил предохранитель, и габаритные/задние фонари снова заработали.
Обычный осмотр лампочек и связанной с ними проводки ничего не обнаружил. Я начал раскачивать тело, чтобы посмотреть, не перегорит ли предохранитель. Ничего. Я начал плотно открывать и закрывать двери, и предохранитель перегорел. Заменил предохранитель, снова загорелись лампочки.
Сидя в машине и размышляя, что проверить дальше, я заметил, что переключатель плафона на потолочной консоли не сидит должным образом. Легкое покачивание, и предохранитель перегорел. Я знал это, потому что яркость подсветки приборной панели менялась. Еще немного шевеления и переключатель развалился.
Мне показалось странным, что к выключателю плафона была подключена цепь заднего фонаря, и я не смог найти ссылки на это в схемах подключения.
После освобождения застежек передней кромки два металлических зажима в задней части узла можно было легко снять.
Выключатель купольного освещения отсоединяется от задней части узла. Затем выключатель и жгут снимаются с передней части светового блока.
Я позвонил своему дилеру Nissan и узнал, что переключатель не продается отдельно. Стоимость сборки $350 и всего четыре в стране.
Я провел несколько тестов и обнаружил, что если я соединил белый провод с оранжевым проводом, плафон работал бы так, как если бы переключатель был переведен в положение «авто/дверь».
Пара кусочков. Разъем для сращивания, термоусадочная трубка и купольная лампа работают так, как и ожидает большинство людей. Открой дверь и он появится. Закройте дверь, и он выключится. Небольшая задержка, так как это дизайн Nissan. Они предпочитают, чтобы их купольные огни постепенно гасли.
Так что, если вам трудно найти короткое замыкание в цепи заднего фонаря, обязательно проверьте этот выключатель. Если вы также не хотите тратить 350 долларов на новую лампу в сборе, но хотите, чтобы плафон работал, просто соедините вместе оранжевый и белый провода, как это сделал я. Я настоятельно рекомендую самостоятельно проверить расположение проводов и электрических цепей.
Иногда производители меняют цветовые коды проводов для внутренней проводки, и ваш может совпадать или не совпадать с этим.
Габаритные огни теперь работают без перегорания предохранителя, а плафон работает по желанию заказчика.
Цифровые инновации зажигают плавкий предохранитель для улучшения результатов здравоохранения
Темы
- Инновации
- Инновационная стратегия
Цифровое лидерство
Поскольку организации все больше полагаются на цифровые технологии, как им следует использовать возможности и реагировать на риски в быстро меняющейся среде цифрового рынка?
Еще из этой сериизначок подписки Подписаться Поделиться
Твиттер Фейсбук Линкедин Здравоохранение входит в число многих отраслей, претерпевающих трансформацию в результате бурного развития цифровых технологий.
Cardinal Health Inc., глобальная интегрированная компания, предоставляющая медицинские услуги и продукты, отреагировала на цифровой вызов, создав в 2014 году новый инновационный центр под названием Fuse. Расположенный недалеко от корпоративной штаб-квартиры компании в Дублине, штат Огайо, Fuse построен вокруг многофункциональных команд, а это означает, что биомедицинские инженеры, дизайнеры и ученые Cardinal Health сотрудничают с медицинскими работниками, работающими с пациентами, и даже с самими пациентами для разработки и тестирования идей. о том, как лучше удовлетворять потребности в медицинской помощи.
Соавтор Fuse и нынешний руководитель Брент Штутц, старший вице-президент Cardinal Health по коммерческим технологиям, встретился с приглашенным редактором MIT Sloan Management Review по Инициативе цифрового бизнеса Джеральдом С. Кейном, чтобы поговорить о том, как компания использует свой инновационный процесс для улучшения опыта и результатов клиентов Cardinal Health.
До появления Fuse существовало коммерческое технологическое решение; у него просто не было этой инновационной руки, которая помогала бы вынашивать новые идеи. Это справедливо сказать?
Существовали некоторые коммерческие технологические решения, но они были смешаны с корпоративными ИТ-системами. Три года назад высшее руководство осознало, что создание ИТ-решений для здравоохранения для наших клиентов сильно отличается от управления большими системами управления складом. Генеральный директор фармацевтического сегмента [компании] выступил с идеей Fuse, и мне поручили создать коммерческую технологическую платформу, а также объект Fuse.
Не могли бы вы рассказать мне о жизненном цикле одной из этих идей?
Идеи исходят как от клиентов, так и от нашего бизнеса. Fuse использует некоторые методы бережливых стартапов, а некоторые отражают процесс однонедельного спринта Google. На протяжении всего процесса мы используем дизайн-мышление и макеты пользовательского опыта.
Я беру на себя ответственность за финансирование идеи с помощью наших механизмов НИОКР, а затем я становлюсь партнером бизнес-подразделения, чтобы попасть в него. Фактический маркетинг, продажи и забота перейдут в бизнес-подразделение после того, как оно достигнет MVP [минимально жизнеспособный продукт]. .
Наш инновационный процесс состоит из трех этапов: исследование, эксперимент и пилотный проект. У нас есть возможность отключиться в любой момент, поэтому мы часто убиваем и архивируем проекты. Я не боюсь попробовать 42 вещи, и только шесть из них выйдут на другой конец.
Темы
- Инновации
- Инновационная стратегия
Цифровое лидерство
Поскольку организации все больше полагаются на цифровые технологии, как им следует использовать возможности и реагировать на риски в быстро меняющейся среде цифрового рынка?
Еще из этой серииОб авторах
Джеральд К.
