Таблицы характеристик карбюраторов семейства К62 и К65

Мото / Таблицы характеристик карбюраторов семейства К62 и К65

Характеристики семейства карбюраторов К62 и его модификации приведены в таблице ниже:

Маркировка	К62В	К62И	К62М	К62Д	Кб2С	К62Г	К62Ж
Применяемость	Восход-2М Восход-ЗМ	Планета-5	Планета-Спорт	Юпитер-3 Юпитер-4 Юпитер-5	ММВЗ-3.1121 ММВЗ-3.11211 ММВЗ-З.1122-03	Муравей Тулица	Буран
Наименование параметра	Восход-2М Восход-ЗМ	Планета-5	Планета-Спорт	Юпитер-3 Юпитер-4 Юпитер-5	ММВЗ-3.1121 ММВЗ-3.11211 ММВЗ-З.1122-03	Муравей Тулица	Буран
Диаметр диффузора, мм	26	32	32	30	26	26	32
Диаметр смесительной камеры, мм	28	32	?	32	28	28	32
Главный топливный жиклер, мл/мин	200	270	?	260	175	125	320
Топливный жиклер корректора, мл/мин	—	255	?	255	—	145	335
Трубка дозирующая холостого хода, мл/мин	50	50	50	50	50	50	50
Диаметр распылителя, мм	2,65	2,67	?	2,65	2,60	2,60	2,70
Размеры конуса и иглы дросселя, мм;
— Диаметр иглы номинальный	2,50	2,50	2,50	2,50	2,50	2,50	2,50
— Наименьший диаметр конуса	1,6	1,8	?	1,82	1,6	1,6	1,82
— Длина конуса	24	27	?	27	24	24	27
Диаметр отверстия холостого хода, мм	0,7	0,7	?	0,6	0,7	0,7	0,8
Диаметр отверстия переходного, мм	1,4	1,0	?	1,4	1,4	1,4	1,4
Привод пускового устройства	Автономный	Дист.	Автономный	Дист.	Дист.	Дист.	Дист.

Примечание: там, где установлен вопросительный знак значит, что параметр на данный момент либо неизвестен, либо уточняется. Если у Вас имеется информация по данному параметру, то можно нам сообщить (написав в комментариях к данной статье), и мы его добавим в таблицу.

Характеристики семейства карбюраторов К65и его модификацииприведены в таблице ниже:

Маркировка	К65В	К65К	К65И	К65Д	Кб5С	К65Г	К65Ж	К65Т
Применяемость	Восход-ЗМ Сова 175	Восход-ЗМ-01 Сова 200 ЗИД 200Курьер	Планета-З Планета-4 Планета-5	Юпитер-5	ММВЗ-ЗИ122-03 ММВЗ-3.1121 ММВЗ-3. 11211	ТМЗ-5.952 Муравей Тулица	Буран	Урал Днепр
Наименование параметра	Восход-ЗМ Сова 175	Восход-ЗМ-01 Сова 200 ЗИД 200Курьер	Планета-З Планета-4 Планета-5	Юпитер-5	ММВЗ-ЗИ122-03 ММВЗ-3.1121 ММВЗ-3. 11211	ТМЗ-5.952 Муравей Тулица	Буран	Урал Днепр
Диаметр диффузора, мм	26	26	32	30	26	26	32	26
Диаметр смесительной камеры, мм	28	28	32	32	28	28	32	28
Главный топливный жиклер, мл/мин	200	220	270	260	165	130	330	165
Топливный жиклер корректора, мл/мин	—	—	255	255	—	—	—	—
Трубка дозирующая холостого хода, мл/мин	50	50	50	50	50	50	50	50
Диаметр распылителя, мм	2,63	2,63	2,67	2,65	2,63	2,63	2,72	?
Размеры конуса и иглы дросселя, мм;
— Диаметр иглы номинальный	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
— Наименьший диаметр конуса	1,6	1,6	1,82	1,9	1,75	1,75	1,75	?
— Длина конуса	24	24	27	27	24	24	24	?
Диаметр отверстия холостого хода, мм	0,65	0,65	0,7	0,6	0,65	0,7	0,7	?
Диаметр отверстия переходного, мм	1,2	1,2	1,0	1,5	1,2	1,2	1,0	?
Привод пускового устройства	Автономный	Автономный	Дист.	Дист.	Дист.	Дист.	Дист.	Автономный

TERMiN8! (Гость) 5 сентября 2017 / 15:24 #1 (1570) Ссылка на это сообщение: К65У был ещё
http://oppozit.ru/files/u83909/Karb.png
vinserg

5 сентября 2017 / 15:41

#2 (1571) Ссылка на это сообщение: Надо будет как-нибудь добавить
Михаил (Гость) 12 августа 2022 / 12:36 #3 (2486) Ссылка на это сообщение: почему у карбюраторов к62в, к65в и к65к диффузор 26мм? у них же 28.

Написать комментарий

Ваше имя/ник

Ваш e-mail

Подписаться на уведомления о новых комментариях к этой странице

Ваше сообщение

Прикрепить изображение к сообщению Максимальный размер загружаемого файла: 5 Мб

Подписаться на рассылку о публикациях новых статей

Как отрегулировать карбюратор К-62

С чего начинать регулировку карбюратора?

Для начала вспомним, что:

При полностью закрытой дроссельной заслонке и при очень малом ее подъеме (20—30%) работает только система холостого хода карбюратора.
На средних оборотах и при положении дросселя от 1/3 до 3/4 хода работают распылитель и дозирующая игла.
На последней четверти хода дросселя фактически только главный топливный жиклер как-то влияет на процессы.

Если карбюратор новый, проверьте, хорошо ли он промыт. Иногда сгусток консервирующей смазки может таить в себе остатки стружки или литья, закупоривать тонкие каналы. Значит, его надо промыть и продуть сухим воздухом.

Затем следует убедиться, что карбюратор плотно закрепляется на патрубке цилиндра, а патрубок, в свою очередь, герметично связан с цилиндром. Если этого не сделать, подсос воздуха по стыкам сведет на нет все ваши ухищрения и внесет такие коррективы в состав смеси, которые ничем не учесть и не исправить.

При любой возможности плоскости надо:

Проверить и притереть по поверочной плите.
Затем использовать прокладку из достаточно эластичного бензостойкого материала. Постарайтесь при этом как можно точнее подогнать прокладку по размерам окна, чтобы она ни в коем случае не выступала внутрь — это может создать заметное препятствие на пути смеси и ухудшить наполнение цилиндра.
Обычно для изготовления прокладок применяют плотный картон или паронит. Хотя иногда владельцы используют и толстую относительно мягкую бензостойкую резину, мотивируя свой выбор желанием несколько уменьшить вибрации, передающиеся от цилиндра на карбюратор. Определенный резон в этом есть.

После того, как хлопоты первичного порядка останутся позади, можно переходить собственно к регулировке.

Как проводить регулировку карбюратора К-62?

Начинаем с проверки и установки уровня топлива.

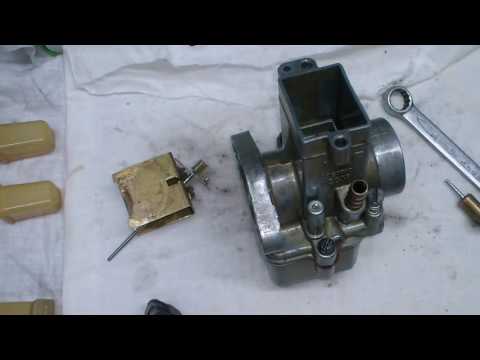

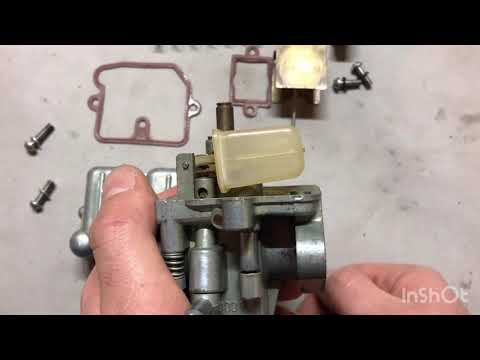

Карбюратор нужно снять, отсоединить донышко поплавковой камеры и, перевернув карбюратор, проверить, находятся ли поплавки (их ведь два!) в одной плоскости. Если это не так, нужно подогнуть основание одного из поплавков. Может быть, его придется немного нагреть в кипятке.

Расхождение между положениями поплавков не должно превышать 0,5 мм.
Расстояние от плоскости разъема корпуса до самой удаленной верхней части поплавка должно составлять 26± 0,5 мм. Оно регулируется подгибанием язычка поплавка. Это и есть установка уровня топлива — только произведена она в нашем случае так называемым «сухим» способом.

Отметим, что сказанное верно для равнинной местности, высота которой над уровнем моря не превышает 1000 м. На высоте, вдвое большей, контрольная величина составляет уже 28 мм.

Следующий этап — регулировка пускового устройства.

Иглу нужно опустить до конца, в самое нижнее положение. Не упустите возможность, проверьте легкость перемещения манетки на руле, если нужно — разберите ее, смажьте, соберите снова. Смажьте трос привода пускового устройства. Словом — сделайте все то, к чему в процессе эксплуатации обычно не прикасаетесь, на что не хватает времени.

Перед регулировкой холостого хода двигатель должен быть прогрет до рабочей температуры.

Винтом упора поднимите дроссель на столько, чтобы частота вращения коленчатого вала была явно завышенной; винт «качества» смеси при этом нужно ввернуть до упора (без особых усилий), максимально «обогатив» смесь, и затем вывернуть на 1—1,5 оборота. Это исходные положения.

Попутно проверьте, легко ли перемещается дроссель в пазах, нет ли чрезмерного люфта его в колодце. Поскольку дроссель П-образный, то до некоторой степени люфт можно устранить, разгибая его и добиваясь плотного прилегания к стенкам колодца. Тут важно не перестараться, чтобы потом золотник не заело в пути.

У части пользователей бытует мнение, что рукоятка газа должна фиксироваться в том положении, в котором вы ее отпустили. Это неверно. Из соображений элементарной техники безопасности необходимо, чтобы ручка автоматически возвращалась в исходное положение, обеспечивая «сбрасывание газа» до уровня холостых оборотов: в случае падения, от которого ни один гонщик не застрахован, машина тут же заглохнет.

Теперь, установив снегоход на центральную подставку, винтом «количества» постепенно опускайте дроссельную заслонку, уменьшая частоту вращения до наименьшей устойчивой. Вывертывая винт «качества», добейтесь ее увеличения — на слух это хорошо заметно. Снова винтом «количества» убавьте обороты, а винтом «качества», обедняя смесь, прибавьте их. Обычно эти операции приходится последовательно повторять раза три-четыре.

Если вам показалось, что где-то произошла ошибка, — не грех начать все сначала. Это только прибавит уверенности вашим действиям.

Когда, по вашему мнению, регулировка закончена и установлены действительно минимальные обороты, советую винт «качества» завернуть примерно на пол-оборота: это обеспечит более устойчивую работу двигателя на холостом ходу. Для тех, кто не очень полагается на свой слух и больше верит точным показаниям стрелки, можно посоветовать использовать любой комбинированный электрический прибор, фиксирующий количество замыканий прерывателя (на этом принципе работают тахометры).

Завершающий этап регулировки карбюратора К-62

Первый этап регулировки на этом заканчивается. Если все сделано так, как мы рассказали, можно гарантировать, что при исправности остальных систем снегоход в этом случае будет легко пускаться и надежно работать практически на всех режимах. Однако дело не закончено.

Как мы сказали вначале, на основных нагрузочных режимах в пределах хода дросселя от 1/3 до 3/4 (по высоте его подъема или по повороту ручки газа — как вам удобнее) наибольшее влияние на работу двигателя оказывает положение дозирующей иглы.

Чтобы определить, правильно ли оно выбрано, следует проехать хотя бы 20—30 километров, затем остановиться и быстро вывернуть свечу (свечи) зажигания. (При этом условимся, что используются именно те свечи, что рекомендованы изготовителем!)

Цвет изолятора центрального электрода — ваша единственная подсказка.

Если он черный, с признаками копоти — дозирующую иглу надо опустить;
Если слишком светлый, бледно-серый — ее надо поднять.
Нормальным следует считать светло-коричневый или темно-серый цвет: он говорит, что свеча не перегревается, но в то же время нагрета достаточно сильно и этим обеспечено ее самоочищение от продуктов сгорания топлива и масла.

Когда положение иглы будет подобрано, появится возможность говорить о наибольшей экономичности карбюратора: для ее достижения иглу нужно опустить на одно деление.

Регулировка карбюратора завершена.Особой сложности, как видно, здесь никакой нет. Главное все правильно делать.

Еще добавим, что карбюраторы К36 и иные модели очень схожи в регулировке. Винты в основном одни и те же, только их размещения может отличаться. Поэтому, научившись регулировать карбюратор К62, вы обязательно сможете сделать регулировку и в иной модели…
