Замена помпы на ВАЗ 2109 своими руками: что для этого необходимо и признаки изношенного водяного насоса (видео)

Содержание:

1. Признаки износа
2. Необходимый инструмент
3. Процесс замены помпы
4. Обратная сборка

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

1. Ключи рожковые и накидные на «10» и «17»;
2. Головки с воротками тех же размеров;
3. Мощная плоская отвертка;
4. Нож;
5. Емкость для слива рабочей жидкости;
6. Ветоши;
7. Герметик;
8. Домкрат;
9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:

 Загрузка …

Как поменять помпу на ваз 2109

Ваз 2109: как поменять помпу в условиях гаража

Перегрев двигателя весьма неприятное происшествие, которое может произойти с каждым. Причиной этого становится неисправность помпы.
Чтобы избежать этого, важно знать признаки и первые симптомы (предвестники несчастья), и своевременно заменить помпу ваз 2109. Однако, прежде чем приступать к замене помпы, важно выполнить проверку ее исправности.
Помпа является важным агрегатом системы охлаждения. Ее второе название — водяной насос.
Замена помпы на ваз 2109 выполняется просто. Прочитав эту статью, это сможет каждый.

Признаки неисправности

Во избежание неприятностей с помпой важно знать признаки и симптомы неисправностей:

• Постоянные потери (снижение уровня) охлаждающей жидкости в системе
• Является основным признаком, однако рекомендуется в таком случае проверить патрубки и краны системы
• Второй признак – течь жидкости через вентиляционное отверстие
• Второй признак сообщает о неисправности сальника
• Чтобы это проверить, необходимо снять крышку с ГРМ, и осмотреть это отверстие
• О выходе из строя сальника говорят коричневые отложения, появившиеся вокруг него
• Третий признак — воющий звук, появляющийся при работе двигателя.
• Этот признак может быть симптомом необходимости проверки и замены подшипников насоса
• При разрушении ротора признаком становится перегрев мотора, либо быстрый нагрев до критической точки (это видно по датчику температуры на приборной панели)
• Чтобы выявить разрушение ротора нужно снять помпу с двигателя и осмотреть сам ротор, возможно нужна замена помпы ваз 2109

Проверка насоса

Проблема, с которой сталкиваются владельцы ваз 2109, как проверить помпу. Существуют два способа проверки исправности помпы, внешний осмотр и снятие.
Порядок проверки такой:

• Наиболее простой способ такой: надо сжать пальцами верхний патрубок радиатора, двигатель при этом должен быть запущен и прогрет до рабочей температуры (около 80 градусов). Когда помпа исправно работает, внутри патрубка будут отчетливо ощущаться пульсации охлаждающей жидкости

Внимание: При такой проверке, важно соблюдать меры предосторожности — в частности, не прикасаться к лопастям вентиляторов системы охлаждения, а так же не касайтесь корпуса мотора, можете обжечься

• Когда протекает сальник, из вентиляционного отверстия насоса начинает сочиться жидкость. Тут надо снять крышку с ГРМ и визуально осмотреть отверстие.
  Когда вокруг него видны коричневые отложения, свидетельствующие о протекании сальника и необходимости его замены. Эта операция не сложна, и любой автолюбитель способен с ней справиться своими руками.
• При выходе из строя подшипников вала помпы, то можно услышать воющий звук, в процессе работы мотора в передней его части. Для определения износа подшипников, надо проверить люфт, покачивая приводную звездочку насоса (сняв ремень ГРМ)
• Когда на насосе отсутствуют внешние признаки повреждения, тогда нужно выполнить снятие помпы. Для визуального осмотра узла – частенько с обратной стороны можно обнаружить сильно разрушенные (под воздействием коррозии) лопасти. Такая неисправность серьезно осложняет работу всего узла

Замена помпы

Замена помпы на ваз 21093, как и на ваз 2109 выполняется при полном остывании мотора.
Порядок выполнения процедуры следующий:

• Отсоединяем клеммы аккумулятора
• Сливаем охлаждающую жидкость (в подставленную емкость), сливая на землю тосол, вы загрязняете ядовитыми веществами окружающую среду
• Если замену жидкости (в системе охлаждения тосол либо антифриз) вы выполняли недавно (цена тосола приличная), тогда жидкость тем более следует собирать в емкость и использовать повторно после выполнения ремонтных операций

Инструкция предписывает следующим шагом, снятие ремня привода электрогенератора:

• Так как придется в процессе работы снимать шкив, чтобы получить доступ к ремню газораспределения, необходимо непременно снять приводной ремень генератора
• Ремень снимается легко, отпускаем верхний стопорный болт на планке, ослабляем слегка нижний болт (если он зажат) и отводим электрогенератор к мотору
• При этом образом, ремень привода электрогенератора ослабевает, и мы можем извлечь его
• Далее, необходимо выставить механизм газораспределения по отметкам

Первым делом, мы устанавливаем коленвал по отметке:

• Прокручиваем коленвал, и смотрим через лючок картера сцепления, что бы отметка на его корпусе совпадала с отметкой на маховике коленвала
• Совпадение отметок указывает, что поршень в первом цилиндре пришел в верхнее положение, и когда будем устанавливать назад ремень газораспределения, нам будет намного проще отрегулировать фазы газораспределения
• Самое главное, важно помнить, что механизм газораспределения вращается медленнее в два раза, чем коленвал, поэтому надо следить, чтобы отметка на шестерне вала газораспределения совпадала с отметкой на кожухе

Теперь, после совпадения отметок, можно приступать к снятию ремня газораспределения:

• Отпустите ролик натяжитель и отведите в сторону, ослабив, таким образом, натяжение ремня ГРМ

Отпускаем ролик натяжитель и снимаем ремень

• Откручиваем болты, крепящие насос (на фото они указаны стрелками)

Откручиваем болты, указанные стрелочками

• Снимаем насос с мотора, после этого проверяем лопасти его крыльчатки на сохранность

Снимаем помпу, осматриваем лопасти крыльчатки

• Следует прочистить резьбы болтов и отверстия от старого герметика и следов коррозии
• Новую помпу выбираем в соответствии с необходимыми размерами и маркировкой
• Удаляем с сопрягаемых поверхностей насоса и мотора старый герметик и остатки прокладки, после чего протираем поверхности ветошью, пропитанной ацетоном
• Затем смазываем поверхности свежим герметиком и ставим новую прокладку
• Итак, замена помпы ваз 21093 почти завершена
• Новую помпу надо аккуратно посадить на место
• Болты крепления вкрутить и затянуть от руки
• Перед закручиванием болтов, их нужно смазать герметиком
• Проследите, чтобы направляющие штифты располагались на своих местах
• Теперь крепеж можно затянуть, приложив необходимое усилие

Предупреждение: Следует помнить, чрезмерная затяжка болтов опасно, оно может привести к поломке помпы. Учитывая ее стоимость, вам станет понятно, почему этому следует уделить особое внимание.

• Собираем все снятые детали назад, после этого заливаем слитую в самом начале охлаждающую жидкость в систему
• Также необходимо удалить из системы воздушные пробки
• После этого можно запустить мотор и проверить, нет ли утечек из системы охлаждающей жидкости

На ваз 2109 замена помпы процесс не трудный, важно лишь подобрать нужный инструмент и комплектующие на замену. Подробнее о проверке и замене смотрите наше видео.

Замена помпы ВАЗ-2109 в гараже

Поскольку двигатель ВАЗ-2109 имеет жидкостное охлаждение, необходим насос, который заставит охлаждающую жидкость двигаться по специальным патрубкам и отводить избыток тепла от мотора. И такой насос там есть. Центробежная помпа ВАЗ-2109 — это главный агрегат системы охлаждения, поддерживающий бесперебойное движение антифриза по охлаждающей системе.

Автомобильная помпа состоит из металлического литого корпуса, который выполняется из алюминия или чугуна, подвижного вала, подшипников и крыльчатки. Герметичность агрегата обеспечивается за счёт специального уплотнителя. Под действием вращения крыльчатки в механизме создаётся давление, выталкивающее антифриз, который совершает свою полезную работу, нагреваясь в каналах охладительной системы и остывая в радиаторе, чтобы снова попасть в рубашку охлаждения двигателя. Этот процесс регулируются специальным прибором – термостатом.

Располагается насос под кожухом газораспределительного механизма, немного ниже шестерни распределительного вала.

Наиболее уязвимым местом центробежного насоса является сальник — та самая деталь уплотнения, не дающая протекать антифризу. Со временем сальник изнашивается, и протечка становится неизбежной. Причин для износа сальника достаточно: это и бешеные температурные скачки, и попадание загрязнений извне под капот машины, плюс антифриз всегда принимает в себя часть продуктов горения топлива и моторного масла. Настолько агрессивная среда не может не влиять на герметичность помпы ВАЗ-2109.

Нередко приходят в негодность и подшипники водяного насоса. В такие моменты появляется характерный стук под капотом машины. Если не прибегнуть к «хирургическому» вмешательству в подкапотное пространство, недалеко до заклинивания или перекоса вала насоса.

Коротко можно перечислить следующие признаки неисправности центробежной помпы:

• Утечка охлаждающей жидкости.
• Воющие звуки, которые появляются при работе двигателя.
• В критических ситуациях, если проблема осталась незамеченной после первых двух признаков, возможен перегрев мотора, особенно когда повреждён ротор помпы.

По косвенным признакам можно предположить, нуждается ли помпа в замене, но точнее разобраться в этом вопросе можно только сняв и осмотрев этот агрегат со всех сторон. Предварительно можно судить о состоянии помпы только по некоторым косвенным признакам. Например, при работе мотора в нормальном режиме на неисправность помпы может указывать температура верхнего шланга радиатора и наличие в нём жидкости. Шланг должен быть тёплым. Это определяется на ощупь.

При внешнем осмотре можно легко определить состояние сальника. Для этого достаточно снять крышку ГРМ и осмотреть отверстие сальника. Если были протечки, отложения характерного цвета подскажут вам об этом.

Рано или поздно придётся лезть в автомобильное нутро и менять помпу. Для начала нужно обеспечить два обязательных условия: двигатель должен быть полностью остывшим, а охлаждающая жидкость слита из системы до последней капли. После этого подбираются необходимые инструменты:

• Накидной ключ на 10 с удлинителем.
• Рожковый ключ на 17.
• Отвёртка с широким плоским лезвием.

Вот так сливается охлаждающая жидкость

Нужно снять внешнюю защиту ГРМ , чтобы добраться до помпы

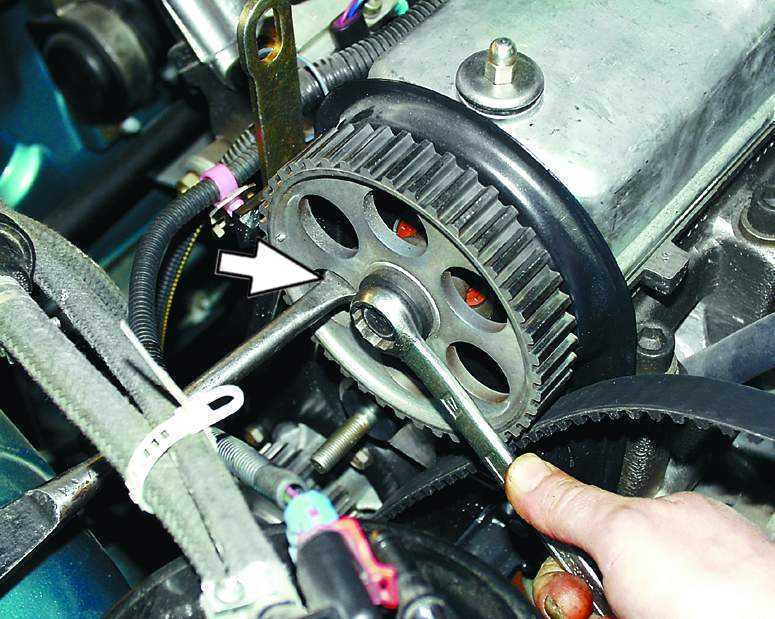

Фиксируем шистерню и сворачиваем удерживающую её гайку

Придётся снять ещё один кожух, он закрывает насос

Центробежный насос извлечён

Как заменить самостоятельно (инструкция на видео)

В случае обнаружения неисправности помпы лучше всего не пытаться ремонтировать повреждённую деталь, а поменять агрегат на новый. Даже если какой-то ремонт будет возможен, неизвестно, сколько такой насос проработает до окончательного выхода из строя. Берегите себя и свою машину!

Процесс замены водяной помпы на ВАЗ 2109

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

1. Ключи рожковые и накидные на «10» и «17»;
2. Головки с воротками тех же размеров;
3. Мощная плоская отвертка;
4. Нож;
5. Емкость для слива рабочей жидкости;
6. Ветоши;
7. Герметик;
8. Домкрат;
9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

• ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
• Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Снятие защитной крышки

Совмещение меток на распредвале

Извлечение помпы

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб . Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Самостоятельная замена водяного насоса автомобиля ВАЗ 2108/09

Водяной насос — основной узел системы охлаждения автомобиля. От его исправной работы зависит скорость циркуляции охлаждающей жидкости в протоках блока цилиндра. Это обеспечивает отвод тепла и поддержание рабочей температуры двигателя. На ранних стадиях диагностика и устранение неполадок водяного насоса не представляет большой сложности. Игнорирование же признаков неисправности помпы может привести к сильному перегреву мотора и деформации головки блока цилиндров. В этом случае потребуется дорогостоящий капитальный ремонт двигателя.

Назначение и функции водяного насоса

Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40 о С. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

Радиатор установлен в передней части кузова автомобиля

Термостат регулирует подачу охлаждающей жидкости

Расширительный бачок компенсирует изменения объёма ОЖ при нагревании

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Основные неисправности системы охлаждения

Основной индикатор работоспособности системы охлаждения — это датчик температуры двигателя. Он расположен на приборной панели в салоне автомобиля.

Датчик температуры двигателя на приборной панели ВАЗ 2108/09 расположен справа от датчика топлива

Если двигатель перегревается, стрелка прибора находится в красной зоне. Причин может быть несколько.

1. Недостаточный уровень или утечка охлаждающей жидкости в системе.
2. Выход из строя термостата.
3. Неполадки в работе водяного насоса.
4. Неисправности температурного датчика.

Прежде всего следует поднять капот и осмотреть систему охлаждения. Сам факт утечки ОЖ легко определяется по уровню жидкости в расширительном бачке. Гораздо сложнее найти точное место утечки. Часто для этого требуется тщательно осмотреть всё пространства моторного отсека.

Наиболее неприятный вариант — пробой прокладки под головкой клапанов и поступление ОЖ в масляный картер. Симптомом такого развития событий является изменение цвета масла. Оно становится тускло-белым с радужными разводами, образованными этиленгликолем.

Иногда повреждаются шланги системы охлаждения, ведущие к отопителю салона. Это обычно происходит после сильных морозов или длительного простоя машины. В этом случае утечку ОЖ следует искать под «торпедой», поднимая коврики и снимая внутреннюю обшивку салона. Вытекающая жидкость скапливается под ковриками или впитывается утеплителем салона.

Перегрев мотора часто происходит из-за того, что забиваются «соты» радиатора. Грязь, пыль и мелкий песок, попадая на переднюю плоскость радиатора во время движения, образуют плотную корку, которая и препятствует охлаждению двигателя. В этом случае достаточно очистить радиатор струёй воды под давлением. При этом не рекомендуется использовать металлическую щётку.

Засорение сот радиатора приводит к перегреву двигателя

Выход из строя термостата, как правило, не приводит к перегреву двигателя. Западающий на нём клапан открывает большой круг циркуляции ОЖ, тем самым снижая температуру жидкости.

Диагностика неисправностей водяного насоса

Устройство водяного насоса довольно простое. В большинстве случаев выходит из строя подшипник, на котором вращается крыльчатка. Возможны два варианта поломки, различные по степени тяжести.

1. Подшипник сработался. В этом случае мотор начинает «визжать» — издавать громкий высокий звук. Источник «визга» обычно находится в передней части мотора около зубчатого ремня. С увеличением оборотов частота звука растёт, с уменьшением — снижается.
2. Подшипник заклинил. Это происходит после продолжительной эксплуатации помпы с изношенным подшипником. «Визг» резко прекращается, но резко повышается температура двигателя. Помпа перестаёт работать, и ОЖ без напора продолжает медленно двигаться по каналам. Этого, конечно, недостаточно для охлаждения мотора. При возникновении такой ситуации следует на малых оборотах и с частыми остановками доехать до ближайшего автосервиса.

Если уровень жидкости в расширительном бачке нормальный, но охлаждающая жидкость кипит, а из воздушного клапана идёт пар — не торопитесь открывать крышку. Во-первых, можно обжечься паром. Во-вторых, кипящий антифриз может струёй вырваться наружу. Нужно выждать определённое время, для того чтобы ОЖ остыла и только после этого откручивать крышку расширительного бачка.

Существует ещё один способ проверить работоспособность помпы. Для этого нужно рукой частично пережать рукой толстый шланг, идущий от двигателя к радиатору, и запустить двигатель на холостых оборотах. Если шланг под пальцами пульсирует — насос находится в рабочем состоянии. Если пульсация отсутствует — крыльчатка не вращается и насос неисправен. Во избежание травм такую диагностику следует проводить очень осторожно, не касаясь руками вращающегося вентилятора. Сжимать шланг нужно на 10–20% — этого достаточно, чтобы почувствовать пульсацию ОЖ. Касаться руками двигателя также не стоит — можно обжечься.

Затем, сняв защитный пластиковый кожух над ремнём, необходимо осмотреть место крепления насоса. Обычно при разрушении подшипника на оси вращения возникают характерные подтёки. Под действием вибрации деформируется сальник. Он может выглядеть сухим, но на корпусе остаётся грязно-бурый след. Это говорит о том, что утечка ОЖ возникает на высоких оборотах. Когда мотор не работает, жидкость не вытекает, а место утечки высыхает.

Красным помечено место утечки охлаждающей жидкости при неисправной помпе

Исправность подшипника можно проверить, раскачивая рукой приводной шкив насоса. Для этого придётся снять передаточный ремень. Если подшипник изношен, то при раскачивании шестерёнки рукой будет заметен определённый люфт, которого быть не должно.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

Отсоединяется минусовая клемма аккумулятора.

Минусовая клемма аккумулятора обозначена пиктограммой на свинцовом контакте

Сливное отверстие расположено в нижней части блока цилиндров

Натяжной ролик ослабляется откручиванием фиксирующего винта

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.

Уайт-спирит хорошо очищает поверхность от остатков герметика

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Главный фактор, разрушающий подшипник и сальник водяного насоса — перетянутый ремень ГРМ. Если нет ключа с динамометром, народные умельцы пользуются обыкновенным безменом. Необходимо добиться такого натяжения ремня, при котором прогиб резинового полотна в середине между шкивами составлял 10–15 мм. при усилии в 10 кг. Крюк безмена цепляется за ремень и натягивается до отметки в 10 кг. Замеряется глубина прогиба ремня.

Видео: разборка водяного насоса автомобиля ВАЗ 2109/08

Установка дополнительной помпы на ВАЗ 2108/09

При эксплуатации автомобиля зимой необходимо поддерживать комфортную температуру воздуха в салоне. Штатная печка с этим справляется далеко не всегда. Некоторые автовладельцы устанавливают дополнительный водяной насос, повышающий эффективность циркуляции охлаждающей жидкости в контуре отопителя салона.

Дополнительный водяной насос усиливает циркуляцию ОЖ внутри печки

Дополнительная помпа врезается в разрыв шланга, через который тосол поступает в радиатор печки. Для этого потребуется несколько шлангов общей длиной около 50 см и четыре хомута для их крепления. Обычно устанавливается насос от «ГАЗели», работающий от электрической сети.

Порядок действий следующий.

Для удобства снимается аккумулятор и воздушный фильтр.

Снимаются аккумулятор и воздушный фильтр

Дополнительный водяной насос от «ГАЗели» работает от электросети

Помпа не должна устанавливаться выше термостата

Одним шлангом помпа соединяется с двигателем, другим — с радиатором печки

Как показала практика, это позволяет разогреть воздух, выходящий из печки, до 50–55 о С. При низких температурах водитель может находиться в салоне без верхней одежды. Естественно, такое устройство применяется только зимой.

Более сложная схема подключения второй помпы предполагает использование дополнительного реле.

Видео: установка дополнительной помпы в ВАЗ 2108/09

Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Эксплуатация автомобиля с неисправным насосом может привести к довольно серьёзным последствиям. Установить же новую помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Для этого потребуется лишь стандартный набор инструментов и расходные материалы. И никогда не сливайте отработанный антифриз на землю. Удачи на дорогах!

, отзывы. Замена помпы ВАЗ-2109 своими руками / Paulturner-Mitchell.com

Замена помпы ВАЗ 2109 каждые 90тыс км. Это гарантированный ресурс при условии, что он эксплуатируется в штатном режиме, а в систему охлаждения заправлен антифриз. Дело в том, что антифриз содержит присадки, он жирный и густой, поэтому его используют для смазки подшипника помпы. Но обо всем по порядку, сначала нужно решить, как часто производить замену. Ведь вы же понимаете, что для этого нужно слить всю жидкость из системы. А это занятие не из приятных.

Вопрос на повестке дня: когда менять помпу?

Конечно, разговор сейчас не идет об экстренной замене. Случаи бывают разные, мог треснуть корпус помпы, или сальник с заводским браком зацепил, или ремень ГРМ перетянул, из-за чего подшипник лопнул. Теперь поговорим о нормальной, стандартной ситуации. Своевременное обслуживание, качественные запчасти, эксплуатация не сложная. При этом замену водяного насоса ВАЗ 2109 следует проводить каждые 90 тыс пробег.

Теперь обратите внимание, что ремень ГРМ подлежит замене каждые 60 тысяч. Но это при условии, что машине меньше семи лет. К сожалению, таких молодых девяток нет, они сняты с производства. Поэтому рекомендуется сократить пробег до 45-50 тысяч. Следовательно, помпу необходимо менять через один ремень.

Замена антифриза

Теперь об антифризе стоит сказать несколько слов. Его присадки испаряются или приходят в негодность примерно через два года эксплуатации автомобиля в среднем режиме. А за год машина в среднем проходит 35-40 тысяч. При условии ежедневного использования транспорта. Это значит, что на 80 тысячах нужно заменить антифриз. Часто ли вы следуете этой схеме? Поэтому рекомендуется при каждой замене помпы заливать свежий антифриз. А в лучшем случае — промывка всей системы и продувание сжатым воздухом. Для мытья нужно использовать чистую воду и специальную жидкость. Его можно приобрести в любом магазине автозапчастей.

Возможно повреждение помпы

Итак, что может быть с жидкостной помпой, по какой причине необходима замена помпы ВАЗ 2109? Если посмотреть отзывы водителей, то окажется, что трещины на корпусе появляются, но не очень часто. Это такая поломка, которая бывает только при первоначальном заводском браке. Чтобы этого избежать, внимательно осмотрите насос перед покупкой. Дело в том, что многие магазины не принимают товар обратно, даже если вы не пытались его доставить.

Чаще происходит разрушение подшипника помпы. Он смазывается антифризом, поэтому при эксплуатации автомобиля с залитой в систему водой начинается сильный износ шариков и сепаратора. Также подшипник разрушается при сильном натяжении ремня ГРМ. Ведь от него насос гонит. Часто приходит в негодность сальник, препятствующий выходу антифриза из системы по ротору насоса. Крайне редкое разрушение рабочего колеса. Это механизм, который невозможно повредить.

Чего ожидать от поломки насоса?

Что может случиться, если случится неисправность жидкостного насоса? Во-первых, практически при любой поломке помпы жидкость будет вытекать. Сначала он начнет капать медленно, но по мере того, как он стирается, давление будет увеличиваться. Но не грустите по этому поводу, замена помпы ВАЗ 2109, цена которой 700-900 рублей, исправит ситуацию. В комплект также входит прокладка и три крепежных болта.

А вот при разрушении подшипника, например, течи может и не появиться, но вы сможете наблюдать другое явление, которое поставит вас в тупик. Ремень ГРМ начнет изнашиваться снаружи. И будет тонкая грань. Происходит это по той причине, что шкив помпы начинает смещаться в сторону, ремень проскальзывает за ним. последний начинает тереться о натяжной ролик, что постепенно его разрушает.

Как снять насос

Перед началом работы обязательно дайте двигателю остыть. Во-первых, легче слить жидкость из системы. Во-вторых, удобнее работать в двигателе. Если, конечно, ремонт не производится в сильный мороз, двигатель можно не охлаждать. Затем перелейте жидкость в емкость. Два сливных отверстия на блоке двигателя и внизу радиатора. Не исключено, что часть антифриза выльется, поэтому следует иметь небольшой запас для заправки. Постарайтесь заранее запастись всем необходимым материалом, чтобы ВАЗ 2109насос можно заменить быстрее. Инжектор или карбюратор в основе системы впрыска значения не имеет, жидкостный насос в обоих случаях одинаков.

Теперь нужно открутить три болта, которые держат крепления пластиковой защитной крышки. И открывается красивый вид на ремень ГРМ. Без жалости откручиваем натяжной ролик и снимаем ремень. Вот и все, теперь можно приступать к насосу. Крепится тремя болтами с головкой под ключ на 10. При необходимости предварительно зачищаем поверхность. Сняв болты, сразу снять корпус помпы не получится. Его необходимо выдавить плоской отверткой из блока двигателя. Он довольно плотно сидит в пазу.

Установка нового насоса

Тщательно очистите перед установкой поверхность на блоке, контактирующую с насосом. Избавьтесь от остатков старой прокладки. Теперь, чтобы сделать ремонт максимально качественным, возьмите герметик и нанесите его тонким слоем на поверхность прокладки. Сразу не ставьте, подождите 1-2 минуты. После этого установите прокладку на насос, совместив отверстия. Вот и все, теперь монтируем корпус насоса, при необходимости постукивая молотком через деревянную проставку.

Готово, теперь можно делать болты и вручную закручивать. На затяжку лучше потратить 15-20 минут, чтобы герметик начал схватываться. Вот и весь ремонт, осталось только проверить состояние всех патрубков системы, при необходимости заменить их. И можно смело заливать жидкость в расширительный бачок. Также стоит отметить, что замена сальникового насоса ВАЗ 2109 может не принести желаемого результата. Да, течь будет устранена, но вскоре может сломаться подшипник. Чтобы не делать двойную работу, проще сразу поставить новый насос.

Форсунка в рабочем состоянии. Замена и проверка

Необходимо будет учесть особенности, которыми обладает бензонасос ВАЗ 2109. Форсунка если в системе впрыска топлива, то электронасос. Его применение связано с необходимостью управления топливом в камерах сгорания. Но, как известно, бензин сначала поступает на специальную рампу, в которой смешивается с воздухом в определенной пропорции (14 к 1). В нем поддерживается постоянное давление, при котором смесь подается в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливно-воздушную смесь в мельчайшие капельки. По сути, в камере сгорания воспламеняется туман, в котором бензин находится во взвешенном состоянии.

Принцип работы топливного насоса

В системе подачи топлива нет ничего сложного. Обычный насос, который приводится в движение ротором электродвигателя. Для защиты всей топливной системы от попадания мелких частиц используется фильтр. Но на этом возможности не заканчиваются, ведь стоит отметить, что необходимо поддерживать давление в рампе на одном уровне. Бензонасос ВАЗ 2109 (инжектор без него просто не может работать) при условии, что он будет постоянно качать бензин, будет повышать давление все выше и выше. И от этого работа системы будет нарушена.

Поэтому необходимо провести регулировку давления. Для этого используется специальное устройство, которое называется регулятором давления. Он установлен в топливной рампе, соединен с трубопроводом, служащим для сброса лишнего топлива в бак. При включении зажигания опрашивается датчик давления в рампе, после чего включается привод бензонасоса. После того, как давление в рампе поднялось до необходимого значения, топливный насос отключается. Поэтому он не работает постоянно.

Как снять бензонасос

Находится под задним сиденьем бензонасоса ВАЗ 2109. Инжектор подразумевает его установку непосредственно в баке. Дело в том, что насос погружной. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении. При этом изменяется ток в цепи питания. Количество сдачи определяется количеством бензина, оставшегося в баке. Для снятия помпы необходимо использовать пассатижи, отвертку и ключ на 8.

Возможно, причиной отсутствия подачи топлива является неработающее реле бензонасоса ВАЗ 2109. Оно есть в составе форсунки, а также предохранитель, который легко мог сгореть. Перед началом работы тщательно очистите всю крышку, чтобы пыль после снятия не попала внутрь бака. Затем с помощью отвертки ослабьте хомуты, которыми стягиваются шланги. Удалите их, если у вас не получается их руками, то попробуйте аккуратно сжать их пассатижами и прокрутить. Затем с помощью ключа на 8 откручиваем все гайки крепления крышки к корпусу бака. Обратите внимание на то, что есть шайбы. Не теряйте их. Вот и все, теперь помпу можно смело снимать для замены или ремонта.

Проверка работы насоса

Проверить несложно даже без наличия специальных приспособлений для бензонасоса ВАЗ 2109. Форсунка не может работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно соединить его клеммы с аккумулятором. Если боитесь, то в разрыв одного провода воткните лампу накаливания. Он поможет определить исправность обмотки двигателя. Обратите внимание, что фильтр должен быть максимально чистым. Если он забит, то меняйте его. В противном случае насос не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов при замене бензонасоса ВАЗ 2109. Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции быть не должно. Установка топливного насоса осуществляется в последовательности, обратной снятию. Сначала поместите кузов в бак, встав на шпильки. Затем затяните все гайки, затем замените шланги и соедините штекер с проводами.
