Здравствуйте, дорогие читатели. В прошлых видео рассматривали способы проверки втягивающего реле стартера. Если лампочкой все более-менее понятно, то прибором нужно знать, куда нажимать и что смотреть. Будут проверены обмотки и подвижные контакты. Сегодня подробнее расскажем, как проверить втягивающее реле стартера мультиметром.

Соединение электрических элементов

Для того, чтобы проверить работоспособность, необходимо понимать устройство детали. Состоит оно из корпуса в форме капсулы. Внутри находятся:

• Магнит в виде двух катушек, втягивающей и удерживающей;
• Возвращающая пружина и сжимающий ее при подаче питания якорь.

Втягивающая обмотка соединяется через контактную пластину с аккумулятором. Функционирует реле на принципе электрического магнетизма. Цепь питания удерживающей катушки размыкается после старта двигателя автомобиля.

Причины и внешние признаки поломки

Повод обратить внимание на реле, если после запуска автомобиля слышен характерный жужжащий звук. А еще при заводе двигателя только после двух-трех поворотов ключом. Основные причины поломки:

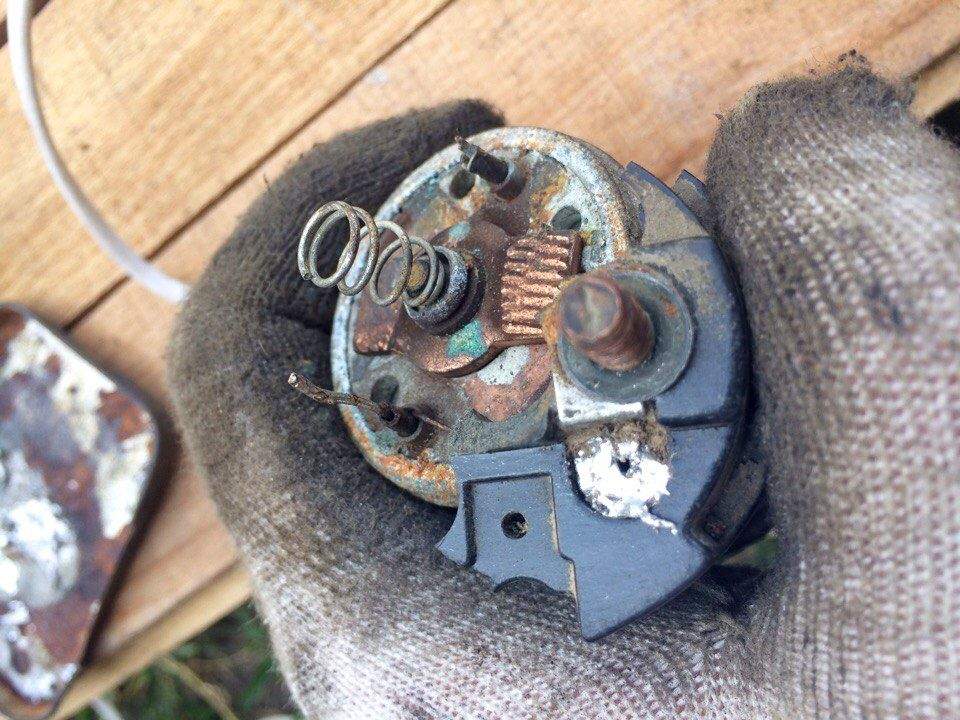

1. Выгорание, загрязнение, износ контактных пластин;
2. Короткое замыкание катушек на корпус или обрыв;
3. Межвитковое замыкание внутри одной или двух обмоток;
4. Механическая деформация возвращающей пружины.

Мультиметром проверяются две первые неисправности реле. Прозваниваются втягивающая и удерживающая обмотки и силовые контакты. К сожалению, данным методом нельзя легко определить замыкание между витками одной катушки. Для этого требуются более глубокие измерения и знание технических параметров конкретной обмотки.

Для проверки втягивающего реле мультиметром, нужно снять его со стартера и обязательно пометить расположение якоря относительно корпуса.

Можно постучать молотком по головкам винтов, если не можете сдвинуть их с места. Откручивая отверткой винты, помните о безопасности. Никогда не удерживайте деталь левой рукой на одной линии с направлением отвертки. Иначе при срыве отвертки с винта, всем усилием правой руки вы вонзите острое металлическое жало в свою левую руку.

Мультиметром пользоваться несложно, особой опасности в приборе нет. Переключаем прибор в режим «прозвонки». Проверяем каждую обмотку в отдельности.

Что можно проверить

Проверяем втягивающую обмотку

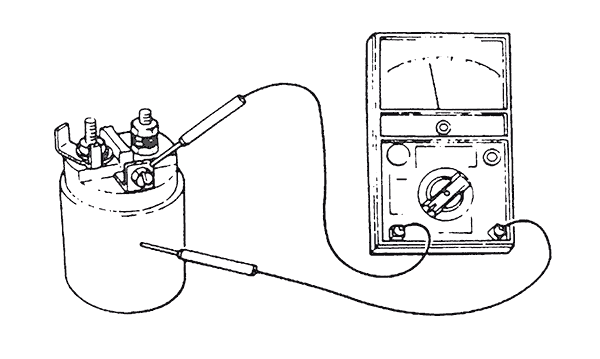

Подключаем один щуп к клемме, которая идет от замка зажигания. Вторую – к креплению проводу электродвигателя стартера. Если слышен характерный сигнал прибора, значит проводка целая, обрыва нет.

Проверка удерживающей обмотки

Один зажим остается на той же клемме от зажигания. Вторым щупом прикасаемся к корпусу. В случае сигнала прибора – обмотка целая, если нет – обрыв.

Проверка силовых болтов

Заключительный пункт проверки втягивающего реле стартера мультиметром. Вставляем якорь, один щуп соединяем с одним силовым болтом, второй щуп с другим. Нажимаем на якорь, чтобы соединились подвижные контакты в корпусе. Если слышим «писк» прибора – подвижная пластина замыкает силовые болты, если нет, значит, нет контакта.

Если вместо звука прозвона на экране мультиметра появятся цифры, это означает, что есть большое сопротивление в местах контакта пластины. Возможно, присутствует нагар или физические повреждения. В этом случае нужно разбирать и смотреть визуально.

Другие возможные неисправности

С помощью мультиметра вы определили целостность катушек и силовых контактов. Все цепи в порядке, а втягивающее реле все равно не работает. Значит есть другие причины выхода детали из строя. Последним непроверенным мультиметром электрическим повреждением является межвитковое замыкание в катушках.

Механические деформации определяются только при вскрытии самой детали. Но не все конструкции поддаются разборке, чаще всего приходится менять в сборе.

В этом видео наглядно показано, как правильно проверять втягивающее реле мультиметром. Все, что было озвучено в этой статье, увидите в этом ролике:

Как проверить стартер от аккумулятора, не снимая с машины. Проверка стартера от аккумулятора и поиск неисправностей Как проверить питание на стартер

О роли стартера в автомобиле сказано немало, поэтому нет никакой необходимости повторять прописные истины. Стартер он, как говорится, и в «Африке» стартер, с него начинается работа двигателя. Если он не работает, тогда два варианта: либо пытаться завести авто «с толкача», либо искать причину, по которой стартер не хочет работать.

Сегодня поговорим о том как проверить стартер ВАЗ 2109 в домашних условиях.

Самым простым способом проверки работоспособности стартера является — замыкание. Чтобы проверить работает ли стартер замкните чем-нибудь металлическим (отвертка или ключ) две большие клеммы, расположенные на стартере. На рабочем стартере после замыкания клемм будет заметно искрение, если искры есть, а стартер не работает тогда сделайте следующее:

1. Первое, что приходит в голову при данных симптомах — окисление клемм аккумулятора (АКБ), убедитесь, что они в нормальном состоянии, если это не так, произведите их очистку при помощи ножа, или отвертки, или наждачной бумаги.
2. Замените реле стартера, нередко проблема кроется в нем.
3. Прозвоните тестером провод, который идет с реле стартера, его часто вовсе не видно, т. к. клемма этого провода расположена в нижней части стартера.

Если стартер крутит при замыкании клемм, но очень слабо, то есть несколько предположений:

1. Это может быть и слабая АКБ, если это так — . После получаса зарядки попробуйте снова запустить мотор.
2. Еще один способ как проверить стартер — проверка контакта в цепи питания стартера. Проверьте целостность, проводов идущих к стартеру.

Если во время поворота ключа зажигания слышны характерные щелчки, это может означать следующее:

1. Опять-таки возможно разрядилась .
2. Плохой контакт проводов, которые идут к стартеру. Проверьте все соединения, в случае необходимости затяните гайки соединений и укрепите слабые контакты.
3. Если ничего из вышеперечисленного не помогло — вероятнее всего из строя вышло втягивающее реле.

Кроме всего прочего, нельзя исключать , который также может быть причиной того, что мотор не запускается.

Чтобы исключить такую вероятность произведите зачистку контактов идущих к замку. Отсоединяйте по очереди, так вы ничего не перепутаете.

Как правило, данных способов вполне достаточно для того чтобы проверить стартер ВАЗ 2109 и понять в чем проблема. Если все ваши тесты не дали никаких результатов — обратитесь к специалистам или произведите .

Теперь вы знаете как самостоятельно проверить стартер ВАЗ 2109, спасибо за внимание. Возможно потребуется ремонт стартера, как это сделать написано .

Рекомендуем видео как проверить стартер ВАЗ 2109 и произвести ремонт

Как проверить стартер, когда автомобиль не заводится — об этом стоит знать и профессионалам, и любителям. Обычно эта важная деталь выходит из строя не моментально — стартер постепенно намекает о неполадках в работе и поэтому так важно внимательно прислушиваться к его работе. Для проверки имеются специальное приспособление — мультитестер. Им прозванивают после того, как разбирают стартер, его составляющие — щетки, обмотку, якорь.

Обычно возникает первый вопрос автомобилистов “Как проверить стартер на аккумуляторе?”. Эта манипуляция поможет быстро определить, правильно ли работает стартер. Но кроме щелчков, расшифровать которые сможет только опытный профессионал, вы ничего не услышите. Когда вы замыкаете клеммы с выводами на корпусе стартера и втягивающем реле, сразу можно увидеть — крутится ли моторчик, как срабатывает само реле.

Проверка стартера с помощью аккумулятора

При тестировании с помощью аккумулятора проверка стартера происходит так: клемму со знаком минус присоединяют к корпусу, а плюсовую — к верхней клемме реле. Если все исправно, мотор шестерни прокручивается, в бендикс выносится. От аккумулятора проверка самая простая и быстрая.

Как проверить втягивающее реле стартера — это следующий вопрос автомобилистов. Для этого к реле подключают клемму со знаком “+”. а минусовую — к корпусу стартера. В этом случае признаком исправности станет выдвигающаяся шестерня бендикса, которая сопровождается особым щелчком.

А вот проверка втягивающего реле стартера может столкнуться с такими проблемами, как подгоревшие контакты, заклинивание якоря, перегоревшее реле или обмотка стартера. Как проверить реле стартера, всегда подскажут бывалые водители и автомастера.

Проверяем щетки стартера

Как проверить работу щеток стартера? Есть несколько популярных способов. Для этого понадобится лампа в 12 вольт, когда один конец ее вывода набрасывают на щеткодержатель, а второй — на корпус.

Лампочка при этом должна загореться. Если этого не произошло, щетки стоит заменить. так как это признак наличия пробоев в защите.

Еще один способ — сделать это мультиметром, если стартер разобран. Не должно быть замыкания на массу. Стоит с помощью омметра измерить сопротивление между щеткодержателем и основной пластиной. Сопротивление в таком случае должно стремиться к бесконечности.

Не помешает и визуальный осмотр — снятый стартер осматривают на предмет целостности втулок, якоря, обмотки, щеток, коллектора. Если втулки будут излишне сработаны, может при запуске быть недостаточной сила тока, а испорченный коллектор станет причиной износа щеток, что в свою очередь может повлиять на межвитковое замыкание.

Бендикс и его работоспособность

Чтобы проверить стартер, важно быть уверенным в работоспособности бендикса. Это делается достаточно просто — корпус обгонной муфты следует аккуратно зажать в тиски (лучше это сделать через мягкую ткань) и попытаться покрутить его в обе стороны. Если он проворачивается — это признак неисправности. Все попытки его повернуть в другую сторону должны стопориться. Причиной может стать съеденные зубья на шестерне. Проверяться это может с помощью визуального осмотра. Можно полностью разобрать стартер и очистить его от грязи, застаревшей смазки.

Для того чтобы проверить работу стартера, важно оценить состояние его обмотки. Для этого есть специальный прибор — дефектоскоп. Но его можно заменить обычной лампой накаливания в 220 В по принципу проверки щеток. Для этого лампочку мощностью до 100 Вт нужно подключить последовательно в цепь между обмоткой и корпусом статора. При этом один проводок прикрепляется к корпусу, а второй — к выводу обмотки. Если лампочка загорится — это признак пробоя. Таким же способом можно проверить обмотку ротора стартера своими руками — в сеть включается контролька, один вывод которой присоединяется к пластине коллектора, второй — к сердечнику.

Якорь стартера: с какими проблемами можно столкнуться

Проверка якоря стартера проводится при напряжении 12В. Напрямую с аккумулятора — на стартер, обходя реле. Когда стартер прокручивается. это означает, что с ним все хорошо. Если этого не происходит — есть проблемы или со стартером, или со щетками. В случае, когда стартер не крутится, его нужно разобрать и проверить мультиметром.

Как проверить якорь стартера и какие проблемы можно выявить? Это может быть:

• пробой в области обмотки на корпус;
• нарушение пайки коллекторных выводов;
• замыкание обмотки между витками.

Довольно часто диагностика стартера выявляет дефекты якоря, когда из-за выгоревших ламелей нарушаются контакты между шинкой и “петушком”, происходит износ коллектора и, как следствие, щеток.

Обычно поломки случаются в самые неподходящие моменты, когда нет возможности тут же снимать стартер, ротор. Как проверить стартер в походных условиях дороги, когда нет гаража и автосервиса рядом? У каждого опытного автолюбителя имеется свой проверенный способ. Важно проверить стартер на работоспособность перед тем, как отправляться в ответственный путь.

Стартер — это один из основных узлов любого автомобиля. Без него запустить автомобиль достаточно сложно. В целом это надежные устройства, однако нередки ситуации, когда после поворота ключа в замке зажигания стартер никак не реагирует. А ведь вчера двигатель заводился буквально через несколько секунд. Если эта ситуация застала вас в дороге, можно оперативно узнать, как проверить стартер.

Чтобы лучше понимать, что же случилось со стартером, следует разобраться в том, какие неисправности с ним могут случиться. Они могут быть механическими или же электрическими. К механическим поломкам относят те, которые случаются в результате износа или же деформации какого-либо из узлов. Среди причин — ошибки в процессе использования, отсутствие обслуживания, проблемы в электрической части.

Электрические неисправности связаны с проблемами в подаче напряжения к агрегату. В этом случае диагностика сводится к проверке отсутствия межвитковых замыканий, осмотру контактных групп и рабочих поверхностей в поисках возможных подгораний.

Признаки неисправности

Стартер редко ломается внезапно. О том, что есть проблемы с механической частью, сообщат различные посторонние звуки, несвоевременное срабатывание агрегата, посторонние запахи. Можно выделить несколько основных признаков, которые наиболее часто встречаются. Зная эти признаки, а также зная, как проверить стартер на работоспособность, можно быстро решить проблемы с ним.

Стартер крутит не постоянно

Но при этом электрический мотор узла вращается постоянно. В процессе пропусков можно слышать характерный треск и скрежет металла об металл. Среди возможных неисправностей можно выделить износ вилки, поломку демпферной пружины, износ шестеренки.

Что касается более точной диагностики, то агрегат нужно снимать. Зная этот симптом и другие, а также зная, как проверить стартер ВАЗа, можно быстро и легко починить устройство.

Стартер вращается, но двигатель не крутит

При этом не слышно никаких посторонних звуков. Чаще всего эти поломки связаны с вышедшей из строя вилкой. Точно узнать можно только после демонтажа и разборки стартера. Вилка имеет низкую цену, а заменить ее смогут даже начинающие автолюбители.

Двигатель заводится с металлическим скрежетом

В этом случае нужно тут же заглушить мотор.

Скорее всего, эти звуки вызываются залипшим втягивающим реле, заклинившей вилкой или шестеренкой. Более точно определить, что же случилось, можно после демонтажа и дефектовки.

Периодически срабатывает, но может и не работать

В данном случае помогает удар по механизму небольшим металлическим предметом — ударить нужно в заднюю часть корпуса. Если мотор заведется, то нужна замена щеток в стартере.

Стартер щелкает, но не крутит

В большинстве случаев причина в низком заряде аккумулятора. Напряжения батареи хватает только для того, чтобы сработало реле, однако контрактная пластина не замыкает пятаки, напряжение на мотор стартера не подается. Если с аккумулятором все в порядке, то возможно, есть подгорание пятаков или нет напряжения на силовом проводе.

Стартер вращается медленно при заряженном АКБ

Данная неисправность связана с износом втулки, с загрязнениями внутри электромотора стартера. Определить, что именно случилось, можно только после демонтажа и дефектовки.

Способ проверки реле

Если машина не заводится, то причины могут быть также и в поломке стартера. Если устройство исправно, то отверткой замыкают контакты втягивающего реле и стартер сработает. Если на исправном стартере в момент замыкания ничего не произошло, то необходимо проверять реле. Давайте посмотрим, как проверить втягивающее реле стартера.

Первое, что необходимо, — это демонтировать стартер. Далее вывод реле соединяют с плюсом аккумулятора. Корпус подключают к минусу. При исправном реле выдвинется шестеренка и будет слышен щелчок. Если же щелчка нет, то реле неисправно.

Среди причин выхода реле из строя можно выделить подгорание контактов, заклинивший по причине коррозии или грязи якорь, перегоревшие обмотки.

А вот как проверить втягивающее реле стартера без снятия? С помощью любимого всеми автомобилистами способа с отверткой. Ей замыкают контакты на корпусе стартера — должен прозвучать характерный щелчок. Если слышен щелчок и видно, как выдвинулась шестеренка, то стартер исправен.

Якорь стартера

Данный элемент представляет собой вал, сердечник. В его пазах находится коллектор, а также обмотка. Якорь периодически выходит из строя по причине замыканий в обмотке. Данная ситуация возникает при перегревах, когда узел работает от нового аккумулятора. В течение десяти секунд сила тока снижается, а стартер в этот момент перегревается, из-за чего и расплавляется обмотка. Определить, что в неполадках виновен именно якорь, можно только при осмотре.

Диагностика

Вот как проверить стартер, если есть подозрения на неработающий якорь. Подозревать это можно тогда, когда АКБ заряжена, а мотор стартера не крутится или крутится лишь немного. Якорь проверяют только в демонтированном виде.

Проверка заключается в следующем — мультиметром измеряют сопротивление между корпусом и обмотками якоря. Сопротивление должно быть в пределах нескольких мОм. Если сопротивление от 0 до нескольких Ом, то якорь неисправен.

А вот как проверить стартер в домашних условиях с помощью обычной лампочки. Лампу включают в разрыв через обмотку якоря и на массу. Лампа не должна загораться. Если она загорелась, это говорит о пробое щеток.

Вот еще один способ проверки. Нужно подключить ток с АКБ на стартер, но в обход втягивающего реле. Если электромотор работает, то проблем нет. Если нет, то проблемы либо с самим якорем, либо со щетками.

Проверяем якорь мультиметром

Чаще всего автовладелец не имеет в своем распоряжении дефектоскопа и контрольной лампы. Многие знают, как проверить стартер при помощи АКБ и мультиметра. Но этого вполне достаточно. Щетки, а также обмотки проверяются способом, описанным выше. А вот обмотки втягивающего реле проверяют в режиме измерения сопротивления — показатели должны быть небольшие.

Итак, стартер разбирают и меряют сопротивление между щетками и пластиной, корпусом и обмоткой стартера, пластинами коллектора и сердечником якоря, между корпусом и обмоткой на статоре. Также измеряют сопротивление между контактом отключения зажигания и постоянным +12 В — он есть на болте шунта подключения обмоток возбуждения. Если все исправно, то сопротивление будет не более 1-1,5 Ом.

Вот как проверить стартер мультиметром — проверяют сопротивление межу выводом зажигания и корпусом реле. Проверяют удерживающую обмотку втягивающего реле. Сопротивление должно составить 2-2,5 Ом.

Бендикс

Проверить бендикс достаточно просто, но агрегат нужно снять. В тисках аккуратно зажимают корпус обгонной муфты и пробуют крутить его в одну или другую сторону. Бендикс не должен вращаться. Если он все-таки вращается, то неисправна обгонная муфта.

Также бендикс может не сцепляться с маховиком, и стартер будет просто вращаться. Нередко бендикс может залечь или его зубья сточились. Оценить состояние зубьев можно визуально, а если механизм залег, то придется все разбирать и чистить.

Последовательность проверок

Если устройство не подает признаков жизни, то вот как проверить стартер на работоспособность.

Первым делом при помощи мультиметра измеряют напряжение АКБ. Нужно не менее 12 В, чтобы двигатель нормально запустился. Далее проверяют качество “массы”. проверяют массу на кузове авто и на корпусе двигателя, а также на стартере.

Если двигатель не запускается, можно провести еще и компьютерную диагностику — нередко стартер блокирует иммобилайзер. Неисправности АКПП также могут приводить к тому, что стартер будет молчать.

Далее проверяют контакты замка зажигания. Если есть неисправности в контактной группе, то напряжение не будет подаваться на втягивающее реле. Как проверить реле стартера, мы уже рассматривали, поэтому стоит также проверить и замок.

Демонтаж и диагностика

Первым делом нужно отсоединить минусовую клемму АКБ. Далее отсоединяют плюс батареи. Затем выкручивают крепления стартера и снимают его с кронштейнов. Вот как проверить снятый стартер.

Минус АКБ соединяют с корпусом, а плюс с болтом на втягивающем реле. Электромотор должен запуститься. Если не вращается, то неисправны щетки либо коллектор. Затем проверяют реле, пятаки и вилки. Минус АКБ соединяют с болтом реле, а плюс — с управляющим выводом. Должен быть щелчок. Вилка должна привести в движение бендикс. Электромотор должен вращаться.

Далее проверяют вал мотора на биение. Для этого его перемещают поперечно. Даже малейший зазор между валом и втулкой может привести к механическому контакту якоря и статора. Для того чтобы увидеть износ щеток, нужно полностью разобрать механизм. Для большинства моделей это не так трудно. Когда стартер разобран, проверяют износ вилки, износ бендикса, обмотку втягивающего реле.

Заключение

Итак, мы рассмотрели основные методы диагностики данного элемента. Зная, как проверить стартер на ВАЗе, можно исправить любой дефект и неисправность. Качественно выполненный ремонт продлит жизнь этому механизму на долгие годы. Сколько проработает узел в итоге, зависит от качества запасных частей, а также от эксплуатации. Часто стартер выходит из строя по причине нарушения правил использования. Любой пуск двигателя не должен превышать десяти секунд. Если при работе появляется непонятный звук, а также наблюдается беспричинный сбой, лучше сразу выявить и найти корень проблемы. Необходимо постоянно контролировать контакты на втягивающем реле стартера автомобиля.

Как проверить стартер на работоспособность?.

Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается. Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов. Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.

Не стоит лишний раз напоминать, что стартер является одним из важных узлов автомобиля.

Представьте себе, что вы стоите в многочасовой пробке, где приходится каждые 5 – 10 минут заводить автомобиль, чтобы переместиться на 10 – 15 метров, и так в течении 2 – х часов. Знакомая история? Для москвичей точно знакомая.

И вот вообразите, что стартер перестал работать. Однозначно, неприятная ситуация.

Проверить и отремонтировать устройство в дороге сложно, но в некоторых случаях это возможно.

Основные причины неисправности стартера

Основные причины поломки стартера могут находиться в контактах, АКБ, тяговом реле и непосредственно в самом устройстве.

Также может выйти из строя замок зажигания, реле стартера и конечно же предохранитель.

Если тяговое реле срабатывает, но якорь стартера не крутит, то причины этого могут лежать в:

1. Разрядки АКБ-емкости батареи хватает только на срабатывание реле, а на прокрутку якоря нет.
2. Наличие окалины на коллекторе якоря или его подгорание.
3. Недостаточная затяжка проводов болтами на тяговом реле стартера, что в некоторых случаях может привести к искрению контактов.
4. Обрыв обмотки якоря и статора.
5. Замыкание в коллекторе между пластинами.
6. Замыкание плюсовых контактов стартера на массу, к примеру, щеткодержателя, или межвитковое замыкание в якоре и статоре, между собой или на массу.
7. Наличие окиси на контактах проводов и клеммах АКБ, что не обеспечивает стабильную передачу тока к стартеру.
8. Износ щеток или их западине в гнездах.
9. Плавление обмотки в результате перегрева стартера и как следствие, ее замыкание.

Реле не срабатывает и якорь не вращается, причины:

1. Смотрите п. 1-9 выше;
2. Обрыв проводов или замыкание втягивающей, или удерживающих обмоток тягового реле между собой и на массу;
3. Заедание штока тягового реле.
4. Поломка в контактной части реле.

Если ничего не происходит при запуске двигателя:

1. Перегорел предохранитель. Смотрите электрическую схему и замените последний.
2. Неисправен замок зажигания.
3. Вышло из строя реле стартера.
4. Смотрите вышеперечисленные неисправности, замыкания могут произойти, как в реле, так и в самом устройстве.

Коротко принцип работы и устройство стартера

Якорь – это сердечник стартера, на котором монтируются обмотка (ротор) и коллектор.

При поступлении тока на контакт 50 (смотрите схему ниже) включается магнит, который тянет шток на себя к задней части тягового реле к контакту 30.

При этом через рычаг вилка с бендексом перемещается вперед для сцепления с маховиком.

В тот момент, когда шток достегает задней стенки реле, контактным диском, который расположен на штоке, замыкается контакт 30 (подключается напрямую от АКБ) с еще одним, который идет непосредственно к стартеру.

Как только контакты замкнулись, на обмотку, через щеточный узел и коллектор, поступает ток и якорь начинает вращаться.

Вращательный момент, от бендекса через маховик, передается на коленчатый вал двигателя в результате происходит запуск последнего.

Как только на электромагнит прекращается подача напряжения (ключ зажигания повернут обратно), шток под действием пружины перемещается в исходное положение, тем самым размыкая контакты 30 и идущий к якорю. Таким образом последний прекращает работу.

Чтобы было понятней, устройство стартера можно посмотреть ниже.

Как проверить стартер при его неисправности

Проверка стартера и выявление причины его поломки в значительной мере сэкономит ваш бюджет, при условии, что эта поломка устранима.

Поиск причины неисправности устройства нужно начинать от простого к сложному.

Проверьте, достаточно ли заряжено АКБ, и способно ли оно крутить стартер. Это лучше всего сделать вольтметром (норма 13,5В, а идеальное 14В), но в дороге такого устройства может и не быть.

Поэтому обратите внимание на фары, какой степени яркости они светятся. Сразу станет все понятно, особенно если включите дальний свет. Панель приборов тоже должна светиться достаточно ярко.

При попытке запуска двигателя, лампочки на табло не должны гаснуть или сильно притухать. Это первые признаки того, что АКБ разряжен.

Очень помогает диодный или цифровой вольтметр напряжения, которые вставляется в прикуриватель.

Проверьте контакты и наличие окиси на них, достаточно ли затянуты все болты на АКБ и на реле.

Проверяем работу тягового реле.

На задней части реле есть болт 30 и контакт 50 – их хорошо видно (условное обозначение на схеме).

Возьмите толстую отвертку или гаечный ключ и замкните их между собой, при этом, конечно же, цепь должна быть запитана током от АКБ на болт 30, который видно на рисунке.

Таким образом, мы подали ток на напрямую к тяговому реле, минуя замок зажигания, реле стартера (п.8, смотрите электрическую схему выше) и другие участки электропроводки.

Если тяговое реле сработало и бендекс начал вращаться, значит проблема в замке зажигания, реле устройства или существует какой-то обрыв в цепе до контакта 50.

Если мы слышим щелчки, бендекс выдвигается, но не вращается, значит тяговое реле исправно, а вся проблема в стартере.

А если в ответ тишина, значит, тяговое реле не рабочее.

Используем контрольку.

Контролька, это лампочка на 12 или 24В, к которой подключены два провода. С помощью этого простого устройства мы можем прозванивать электрическую цепь находя, тем самым разрывы в ней.

Прозванивать цепь можно на всех ее участках от замка зажигания до контакта 50, при этом зажигание должно быть включенным. Без помощника тут не обойтись.

Проверка тягового реле — способ 2.

1. Проверьте на заряженность АКБ;
2. Снимите стартер;
3. Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод.
4. Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток. В другом случае без разборки реле не обойтись.

Проверяем работу якоря.

Проверить работу непосредственно стартера можно следующим способом.

1. Убедитесь, чтобы аккумуляторная батарея была заряжена полностью;
2. Снимите стартер;
3. Подключите все по схеме, «+» (провод на тяговом реле который идет непосредственно к обмотке якоря, не перепутайте с болтом 30 и контактом 50, смотрите рисунок выше) к «+» АКБ, корпус устройства поставьте на «-» АКБ или сделайте как в способе 2 с помощью тисков.
4. Если стартер заработал, а при вышеописанных проверках молчал, то проблема в реле, а если и сейчас молчит, то нужно смотреть в первую очередь щетки.

Также смотрите метод исключения в подразделе выше.

Контакты 50 и 30.

Обратите внимание на контакты 50 и 30, которые отображены на схеме выше. Их нужно проверить на замыкание при обесточенной цепи.

Возьмите омметр, настройте его и подключите к этим контактам. Также можно проверить сопротивление и в других направлениях, во всех случаях оно должно стремиться к бесконечности.

Если прастина на штоке тягового реле прикипела к пятакам-контактам (обратная сторона двух больших болтов), то сопротивление будет равно нулю.

Проверяя стартер не забудьте про бендекс. Бывают ситуации, когда и тяговое реле работает и якорь вращается, а двигатель не заводится.

Проверьте состояние бендекса, может случиться так, что в результате износа зубьев, он не входи в зацепление с маховиком и будет достаточным его просто заменить.

Для такого случая характерна большая частота вращения бендекса со свойственным для этого звуком, но при этом двигатель не заводиться.

Что делать дальше?

После всех этапов проверки стартера необходимо определиться с ходом дальнейших действий.

В любом случае если причина поломки последнего лежит в тяговом реле или самом стартере, то все придется разбирать. Как правило, в 80% случаев это и происходит.

Разобрав тяговое реле обратите внимание на пятаки контактов, которые замыкаются пластиной.

Они не должны иметь ржавчины и окалины, при необходимости зачистите их.

Проверить, замыкаются ли пятаки контактов пластиной можно с помощью омметра.

Обратите внимание на шток.

Он должен быть всегда смазан и ходить свободно. Наличие грязи на штоке не допускается.

Для новых тяговых реле выпущенных в Китае наличие смазки является проблемой, ее китайцы явно экономят. Из-за этого может застопориться шток и вилка выдвигаться не будет.

Если проблема с тяговым реле не решилась, можно попробовать прозвонить втягивающую и удерживающую обмотки. Но это уже серьезный ремонт, проще купить новое реле и не мучиться.

Проблема поломки может находится и в самом стартере.

После его разборки в первую очередь обратите внимание на щетки.

Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см.

А если они залегли, то выясните причину их залегания, может нужно их смазать графитной смазкой.

Также нелишним будет с помощью омметра проверить на замыкание щеток с корпусом щеткодержателя.

Сопротивление должно приближаться к бесконечности.

Обратите внимание на коллектор якоря. Там не должно быть окалин, следов обгорания, все контакты должны быть целыми.

Незначительные обгорания легко удаляются бензином или просто сухой ветошью.

Если вы вскрыли стартер и почувствовали свойственных для горелой обмотки запах, то значит, случай тяжелый.

Для убедительности проверьте на замкнутость обмотку якоря. Для этого можно использовать омметр.

Сопротивление обмотки должно быть приближенное к бесконечности.

Если цепь замкнута, то отдавайте стартер в ремонт или покупайте новый. Хотя перемотка обмотки обойдется намного дешевле.

Некоторые детали устройства можно заменить, достаточно купить на вторичном рынке бу аналог, помните это.

Автомобиль может эксплуатироваться на протяжении длительного времени, и в процессе могут возникать различные поломки. Водители автомобилей часто встречаются с поломкой стартера. Нередко могут возникать ситуации, когда система старта работает неправильно, и при этом не удается произвести запуск двигателя.

Важно обратить внимание на состояние стартера, так как это может стать подсказкой причины неисправности. В большинстве случаев устройство отказывается работать не сразу, запускаясь перед этим с перебоями. Если же по его поведению не удается определить неисправность и устранить ее, то приходится или с помощью подручных средств.

Стартер является электромеханическим устройством, поэтому неисправности можно квалифицировать как электрические и механические.

Электрические поломки

Такие неисправности часто возникают из-за недостаточного электропитания. Причинами неработоспособности могут быть:

• Севший аккумулятор.
• Поврежденная проводка.
• Замыкание обмотки.
• Окисление и подгорание контактов.

Чтобы определить поломку такого типа, нужно уметь проверять стартер с помощью специальных приборов. Механические проблемы появляются чаще всего в результате длительной эксплуатации и механических повреждений.

Причиной механического повреждения могут быть электрические неполадки. На детали пускового устройства приходятся большие нагрузки, особенно при сильном морозе, так как устройство должно вырабатывать большую мощность и пропускать высокое напряжение.

Наиболее уязвимыми компонентами являются:

• Втулка и корректор якоря.
• Щетки.
• Пятки.
• Вилка.
• Шестерня.
• Втягивающее реле.
• Пружина демпфера.

Посторонний шум, неприятный запах и несвоевременное срабатывание стартера могут стать свидетельством механической поломки.

Распространенные механические поломки

Проверка стартера

Часто случается такое, что при теплом двигателе машину получается завести, а при холодном стартер слабо крутит, аккумулятор заряжен. Могут возникать подергивания автомобиля при движении. Большинство водителей проверяют только клеммы на аккумуляторе, после чего ситуация может немного улучшиться, но через короткий промежуток времени повторяется, а стартер крутит как будто сел аккумулятор.

Для решения такой проблемы необходимо:

Также стартер может плохо крутить в случаях, когда смазывающее масло не подходит по сезону. Тогда коленвал двигателя будет с трудом проворачиваться. Однако это явление встречается только при низкой температуре. Необходимо поменять масло на более подходящее и при необходимости утеплить стоянку автомобиля.

В большинстве случаев такими простыми действиями проблема решается, однако, если это не помогло, нужно обратиться в автосервис.

Применение аккумулятора

Многие водители задаются вопросом, как проверить стартер не снимая с машины. Быстрая проверка устройства может проводиться прямо на месте. Для этого процесса потребуется только рабочий аккумулятор и силовые провода. При этом нужно проверить втягивающее реле и мотор агрегата, а для проверки якоря, щеток или обмотки после разборки понадобится мультиметр.

Манипуляции при помощи аккумулятора помогут разобраться в правильности функционирования стартера, так как при запуске зажигания трудно понять работу прибора из-за щелчков. При замыкании выводных клемм и корпуса стартера определяется неисправность втягивающего реле или самого стартера путем визуального наблюдения за срабатыванием самого реле и вращением мотора пускового устройства.

Проверку способности выхода и вращения шестерни без демонтажа можно, разобравшись как подключить стартер напрямую к аккумулятору. Для этого деталь должна быть зафиксирована, после чего клемма аккумулятора «—» подсоединяется к корпусу, а плюсовая — к верхнему контакту реле его запуска. Работоспособность должна подтверждаться выносом бендикса и вращением шестерни от якоря.

После проверки стартера аккумулятором неисправность может остаться неизвестной. Поэтому агрегат нужно снимать с машины и проводить подробный осмотр всех составляющих.

Проверка реле

Для проверки нужно подключить плюс аккумулятора и минусовую клемму к корпусу. При исправности должен произойти щелчок, после которого шестерня бендикса входит в зацепку.

При некоторых неполадках шестерня может не выдвигаться:

• Подгорели контакты реле.
• Заклинил якорь.
• Перегорела обмотка стартера или самого реле.

Проверка щеток стартера

Щетки проверяются разными способами. Самым простым является способ с лампой мощностью 12 В. При этом нужно соединить один выход щеткодержателя к лампочке и свободный контакт лампы к корпусу держателя. При неисправности щетки лампа не включится, следовательно, щетки нужно менять.

Для проверки вторым способом понадобится мультиметр и разобранный стартер. Процесс заключается в проверке замыкания с массой. Необходимо измерять сопротивление между главной пластиной и щеткодержателем. При этом сопротивление должно быть бесконечным. Разбирая этот узел, необходимо провести визуальный осмотр частей, таких как:

• Коллектор.
• Втулки.
• Обмотка.
• Якорь.

На втулках может быть выработка , которая, в свою очередь, влияет на просадку тока при попытке запуска и на стабильность работы моторчика, а при повреждении или подгорании коллектора щетки будут очень быстро истираться. Кроме того, износ втулок способствует перекашиванию якоря и неравномерному изнашиванию щетки, что может повлечь за собой межвитковое замыкание в обмотке.

Щетки являются очень важным элементом стартера, и если они износились, то пускатель будет плохо вращать коленвал как на прогретом двигателе, так и на холодном. При небольшом износе их следует проверять на утечку тока.

Осмотр бендикса

Бендиксом называют устройство, которое отвечает за снижение шума при работе пускового устройства.

Роботу бендикса проверить несложно. Для этого корпус обгонной муфты зажать тисками, желательно с помощью мягкой прокладки, и сделать попытку прокручивания в две стороны. Если проворачивается, значит, обгонная муфта неисправна.

Стартер может крутиться вхолостую, если шестерня не входит в зацепление из-за износа зубов или заклинивания. С помощью визуального осмотра можно определить износ шестерни, а заклинивание определяется путем разборки и чистки редуктора от мусора или непригодной смазки.

Контроль обмотки

В случае замыкания неисправная обмотка может разряжать аккумулятор. Это можно проверить дефектоскопом или лампой 220 В. Процесс похож на работу по проверке щеток . Лампочка подключается последовательно между корпусом статора и обмоткой. Один провод соединяется с корпусом, а второй с выводом обмотки. Если лампочка светится — обмотка пробита. Проверку также можно провести омметром, показатель сопротивления должен быть около 10 000 Ом.

Обмотку ротора стартера проверяют по такому же принципу. Включается в сеть контрольная лампочка, подключается к выводу пластины коллектора и к сердечнику. В случае включения лампочки придется перематывать обмотку или менять ротор.

Как проверяется якорь стартера

В этом процессе потребуется включить напряжение в 12 В от аккумулятора на стартер без реле. При его срабатывании работоспособность подтверждается, при отсутствии вращения могут быть проблемы со щетками или самим якорем. В таком случае стартер нужно снять с автомобиля, полностью разобрать, провести визуальный осмотр и .

Основные электрические неисправности якоря

• Пробивает обмотка на корпус.
• Распайка коллекторных выходов.
• Замыкание в обмотке.

В большинстве случаев межвитковое замыкание можно определить при тщательном визуальном осмотре. Признаки следующие:

• Наличие стружки и других токопроводящих частиц на ламелях коллектора.
• Горелые ламели.

Часто встречается неравномерность износа коллектора, вследствие чего щетки изнашиваются, и стартер не работает. Канавка на коллекторе должна быть глубиной не менее 5 мм.

Проверка мультиметром

Не у каждого обычного автомобилиста есть возможность проверять стартер дефектоскопом или с помощью контрольной лампы. Самым распространенным и доступным способом является проверка аккумулятором и мультиметром . Щетки и обмотки проверяются на замыкание, путем переключения прибора в режим мегомметра или прозвонки, в обмотке реле должно присутствовать небольшое сопротивление.

Неполадки при прогретом двигателе

Причиной неполадок при пуске стартера может быть холодный или горячий двигатель. Тестировать желательно в обоих случаях. При холодной системе могут быть такие причины неисправности:

• Густое масло.
• Старый и неэффективный аккумулятор.

При холодной системе причин немного, так как температура влияет только на жидкость. А при горячем моторе бывают такие причины:

• Заклинивание втулок.
• Неисправность коленвала (Трение вкладышей, смещение оси коленвала и другие).
• Изношены втулки.

При таких неполадках рекомендовано обратиться на СТО для проверки. Может быть, неисправен коленвал, что чревато большими затратами при ремонте. Если указанные причины не обнаружены, то нужно разбирать стартер и проверять систему питания.

Если стартер находится в очень плохом состоянии, разрушены детали, произошло их массовое окисление, и присутствуют прочие неисправности в комплексе, то рекомендуется заменить стартер полностью. Ведь ремонт обойдется очень дорого, а надежность механизма может быть очень низкой.

При отсутствии времени на осмотр стартера рекомендуется регулярно проводить профилактику. В таком случае процент появления поломок значительно уменьшится. Такой процесс предусматривает следующие действия:

• Отключение аккумулятора.
• Очистка контактов наждачной бумагой.
• Обработка контактов растворителями или другой подобной жидкостью.
• Надежная фиксация контактов.

Не рекомендуется, чтобы стартер работал дольше 15 секунд. При появлении посторонних шумов и периодическом отказе механизма нужно сразу же найти причину неисправности и устранить ее. При этом необходимо контролировать состояние контактирующих частей втягивающего и не допускать искрения и перегрева контактных площадок. При хорошем уходе за устройством поездка будет комфортной.

Замена втягивающего реле ГАЗ Волга. Как проверить втягивающее стартера мультиметром. Автроэлектрика.

Комментарии к теме Замена втягивающего реле ГАЗ Волга

Гари

У моего приятеля на Волге и без втягивающего реле много чего поломалось! Здравствуйте подскажите почему падает зарядка после прогрева двигателя?

Никон

Отличное видео спасибо.Удачи во всем.

Эльшад

На тисках надо разбирать. Мне друг сказал на волга и без втягивающего реле много чем заняться можно Ж))

Макси

Добрый день Валерий!) Думаю вам ещё стоило напомнить зрителям, что в спартанских условиях опытные водители снимают управляющий провод со стартера и несколько раз пытаются отвёрткой или ключом перемкнуть плоскую клему с силовым медным болтом (который с проводом от АКБ). Должны прозвучать характерные металлические щелчки. Далее перемкнуть оба медных болта и послушать запускается ли сам стартер без зацепления. Опыт конечно не достоверный на 100%, но поможет понять откуда могут ноги расти. И как только доберёмся до дома, снимаем стартер, берём мультиметр (или простим у соседа),начинаем копать по вашему варианту. Хотя по опыту, конечно же втягивающее реле — поломка довольна редкая. Но прохожие соседи,завидев поднятый капот, подходят заглядываю на двигатель и советуют тебе — втягивающее!!! (наверное слово просто такое умное знают) Лично у меня теперь их три. Спасибо советчикам в мои юные года!!!)

Спартак Рыжинский

Лучше что-то конкретное по втягивающему реле рассказал бы >) Здравствуйте Валерий. Смею вас попросить об одолжении, не могли бы вы в следующих роликах еще затронуть тему втягивающих реле, а именно интересует: возможно ли разобрать втягивающее реле, меняются ли медные силовые контакты во втягивающем реле, и почему ‘залипают’ медные силовые контакты втягивающего реле. Прошу прощения за тавтологию. Огомное вам спасибо за ваши видео, очень информативно и понятно.

Жижимонтов Бос

Здравствуйте Валерий. Проблема в классическом стартере. Он,временами,вращает ся туго,как бы на раннем зажигании, но стоит отпустить ключ зажигания и снова попытаться запустить двигатель и стартер крутит легко. Что это? Ваз 2107.

Alva

Периодические проблемы с втягивающим реле уже достали… да, техника безопасности — это наше здоровье.

Бери

А Вы не перепутали при проверке втягивающую и удерживающую обмотки???

Mahfouz

Полезное видео, конечно. Ещё бы не путать винты и шурупы, болты и шпильки… Неплохо, если более обстоятельно рассказал бы по втягивающему реле…

Мартын

Здравствуйте! Не сталкивались с такой проблемой, зимой, при минусе большом, горит предохранитель стартера, когда тепло — все хорошо?

Бохан

У меня на волге и без втягивающего реле много чего навернулось )) Все верно,но проверка силовых контактов,таким методом практически бесмысленна,даже если стартер крутит двигатель,а пятаки могут быть значительно погоревшие,тут лучше всего вскрытие.

Ойбек

Для откручивания шурупов лучше всего откручивать ударной отвёрткой. Очень легко и удобно.

Мухамад

я тоже работаю автоэлектриком, создал канал и залил свой первый ролик, спасибо за видео, приятно смотреть грамотное объяснение специалиста) Трудности с втягивающим реле это еще что )))

Наргиз

Поставил кнопку на втягивающем реле, чтобы не замыкать силовые контакты отверткой, это очень удобно, иногда нужно провернуть вал двигателя, для каких либо целей, например, проверки втягивающего реле, замка зажигания итд.

Похожие видео по ремонту

Как проверить втягивающее реле и отремонтировать своими руками

Порой транспортное средство не хочет заводиться. И, что самое ужасное, очень часто случается это в самый неподходящий и неудобный момент. Такая ситуация знакома очень многим автомобилистам. Конечно, приходиться что-то с этим делать. И, если автомобильная электросеть в полном порядке, а аккумулятор заряжен, значит проблема может крыться в стартере, а именно в его периферийных устройствах.

Вполне вероятно, что неисправно тяговое (втягивающее) реле стартера. Здесь не обойтись без ремонта, так что придётся к нему подготовиться. Ведь подготовленному человеку будет намного легче преодолеть любые трудности, в том числе и отремонтировать втягивающее реле стартера.

1. Как проверить втягивающее реле стартера?

Стартер, по своей сути, очень прост в своём устройстве. И, если есть инструкция к этому автомобильному компоненту, то разобраться с его ремонтом способен даже самый неопытный автомобилист. Важно помнить, что самое сложное – это демонтировать стартер, а потом смонтировать его обратно. Другие работы выполняются на раз-два.Но перед тем как приступать к ремонту стартера, необходимо разобраться, в чём же кроется поломка и какое место потребуется отремонтировать.Первое, что нужно сделать – это проверить заряд аккумуляторной батареи, так как проблемы могут возникнуть и из-за неё. Если же вы поменяли аккумулятор и это не дало никаких результатов, то придётся провести ремонт стартера.

Вероятно, что неисправен замок зажигания или реле включения стартера, находящееся под автомобильным капотом на брызговике. Определить их неисправность можно по характерным звукам. Если стартер не издаёт абсолютно никаких звуков, значит, скорее всего, замок зажигания и реле включения стартера в порядке, а причины неисправностей кроются в совершенно другом месте.Для начала разберёмся с принципом работы стартера.

Итак, стартер, как и его втягивающее реле, работает, опираясь на принципы электромагнетизма. Когда на обмотки поступает напряжение, втягивающее реле притягивает к себе якорь. Этот якорь двигает шестерню бендикса до того момента, пока она не зацепиться со шлицами на венце от маховика. Параллельно с этим происходит замыкание контактов, сквозь которые передаётся напряжения на обмотку стартера. После того, как все контакты замкнулись, обмотка втягивающего реле перестаёт получать питание, хотя якорь продолжит удерживаться внутри благодаря созданному магнитному полю. Когда двигатель запускается, якорь втягивается на место при помощи возвратной пружины, а бендикс расцепляется.

Все описанные процессы полностью взаимозависимы и происходят почти одновременно. Если нарушиться хотя бы одно соединение, то автомобиль завести не получиться. А значит – придётся искать поломку и пытаться всеми силами её устранить. Часто поломки стартера обусловлены поломками его втягивающего реле.

Самые распространённые причины поломок втягивающего реле автомобильного стартера:

1. Обгорание обмотки стартера или реле.

2. Сгорание внутри реле контактных пластин (именуемых в народе, пятаками).

3. Постепенные разрушения материалов, из которых изготовлен прибор (в том числе и от старости).

Перед тем, как приступать к проверке работоспособности втягивающего реле стартера, следует проверить сам стартер. Для это просто следует повернуть ключ зажигания и прислушаться. Если стартер не сработал, но слышны какие-то щелчки, это значит, что стартер не работает, но его втягивающее реле в порядке и причина поломки кроется в чём-то другом.

Признаки неисправностей втягивающего реле автомобильного стартера:

1. Стартер после пуска двигателя не отключается и продолжает вращаться с очень большой скоростью, о чём свидетельствует звук жужжания.

2. После поворота ключа в замке вы слышите щелчок, который означает включение устройства, но вот стартер не запускается.

3. Во время поворота ключа в замке, вы слышите, что стартер вращается вхолостую, но вот сам двигатель не начинает работать.

Как же наверняка узнать, что причина неисправности кроется именно во втягивающем реле?

На самом деле, точно проверить исправность втягивающего реле можно ещё до момента снятия стартера из автомобиля. Это очень удобно, так как экономит уйму времени и ресурсов.

Для проверки втягивающего реле необходимо произвести такие действия:

1. При помощи металлического предмета или куска провода замкнуть контактные болты, расположены на тыльной части стартера. Так напряжение будет переходить непосредственно на обмотки стартера, не проходя через обмотки втягивающего реле.

2. Если после поворачивания ключа зажигания стартер начинает вращаться, значит он исправен, а поломка действительно кроется во втягивающем реле.

3. Если после поворачивания ключа зажигания вы слышите щёлканье втягивающего реле, но сам стартер не работает, значит реле исправно, а причины неисправностей нужно будет искать в другом месте.

Если у вас не получилось добраться до контактов втягивающего реле, то нужно будет его демонтировать.Когда вы проверяете собственноручно или ремонтируете любые детали стартера, будьте предельно осторожны и внимательны, так как любые неверные движения могут привести не только к поломкам автомобильных узлов, но и травмам. Особенную осторожность стоит соблюдать во время проверки демонтированного реле (вращение механизмов очень сильное и они попросту могут вырваться и нанести травмы автомобилисту)

2. Ремонт втягивающего реле стартера

Если вы определили, что причины неисправностей стартера кроются в его втягивающем реле, значит придётся провести ремонт втягивающего реле стартера.Как показывает практика, подобный ремонт зачастую заканчивается полной заменой втягивающего реле. С чем же это связано?Дело в том, что некоторые производители автомобильных комплектующих производят втягивающие реле полностью неразборными, пытаясь таким образом достичь большей надёжности этого элемента. И, если у вас в стартере установлено неразборное втягивающее реле, то другого выхода, кроме замены, нет.

Но бывает и так, что втягивающее реле разбирается. В таком случае, можно попытаться восстановить его работоспособность. Как уже отмечалось, причинами неисправности втягивающего реле состоят в сгорании его контактов, коротких замыканиях в его обмотке или в элементарном износе его составляющих компонентов. После разборки втягивающего реле, проблем с диагностикой причин выхода из строя не должно возникнуть, так как любая поломка будет заметна невооружённым глазом. Но для проверки исправности обмотки, потребуется омметр, который подключается к реле стартера.

Если значение сопротивление составляет не менее, чем 10 Ом, значит с обмоткой всё в порядке. А, если данный показатель ниже, это свидетельствует о замыкании в обмотках и вам придётся покупать и устанавливать полностью новое реле, так как заменить обмотку крайне сложно.Но для ремонта втягивающего реле стартера, его необходимо сначала полностью демонтировать с автомобиля.

Процесс демонтажа втягивающего реле стартера состоит из следующих этапов:

1. Полностью отключить аккумуляторную батарею от сети электропитания (иначе, это чревато замыканием и возгоранием всей проводки транспортного средства).

2. Снять стартер с автомобиля.

3. Очистить стартер от грязи и пыли. Проделать это необходимо тщательно, чтобы не допустить попадания грязи внутрь агрегата.

4. Открутить соответствующие гайки от щёточного узла и снять контакт с болта втягивающего реле.

5. Открутить винты, которые крепят реле к массе.

6. Изъять втягивающее реле из стартера.

После того, как реле было демонтировано, его или заменяют на новое, или ремонтируют. Если у вас разборный механизм, и вы решили его отремонтировать, значит следует произвести такие действия:

1. Открутить гайки на торцах втягивающего реле и разделить его на части.

2. Изъять старый сердечник и заменить его на новый.

3. Произвести сборку всех элементов в обратном порядке.

Обратно в стартер втягивающее реле устанавливается в порядке, противоположном к снятию этого компонента. Чтобы не запутаться, рекомендуем во время снятия реле пометить клеммы. Так вопросов при обратном монтаже не возникнет. Также важно помнить, что перед обратной установкой, все контакты следует зачистить и тщательно обезжирить. После установки обязательно проверьте все детали на работоспособность и удостоверьтесь в правильности проделанных работ.

Особенности устройства

Прежде чем думать о том, как разобрать втягивающее реле стартера, нужно ознакомиться с принципом действия данной системы. Для начала, стоит понимать, что работает устройство от АКБ. С другой стороны, прибор способен создавать параллельное магнитное поле, что воздействует на якорь. Затем сжимается возвратная пружина, благодаря которой в действие приводится бендикс. В конце он соединяется со шлицами, что находятся на маховике.

Принцип функционирования элемента базируется на последующем замыкании соответствующих контактов. В то же время, благодаря действию магнитного поля, якорь катушки постоянно находится внутри.

Когда двигатель будет запущен, доступ к питанию ограничивается. Одновременно пружина начинает возвращаеться в свое первоначальное положение, а бендикс расцепляется. Если вас более подробно интересует работа втягивающего реле стартера, видео на нашей странице поможет вам разобраться со всем этим.

Видео о том, как делать ремонт втягивающего реле стартера своими руками:

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

• при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
• после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

• одна из обмоток, или обе сразу обгорели или оборвались;
• деформация возвратной пружины внутри механизма;
• внутри детали произошло короткое замыкание на одной из обмоток;
• уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.

Выявляем неисправности реле

Неисправность детали выявляется достаточно просто. Снимать запчасть с автомобиля вовсе не обязательно. Если авто не заводится, то необходимо выполнить следующие действия.

Сначала проверяем провода, идущие к стартеру, на обрыв. Если кабель в порядке и подача тока осуществляется, тогда переходим к проверке втягивающего реле. Поворачиваем ключ зажигания и слушаем, есть ли характерный щелчок срабатывания. Его отсутствие свидетельствует об одной из следующих неисправностей реле:

• заедание якоря;
• обрыв обмотки;
• отсутствие питания.

Если же щелчок все-таки есть, а стартер не крутит или крутит очень медленно, скорее всего, подгорели контактные пластины.

Имейте в виду, что медленное вращение может быть, если выработалась втулка стартера.

При наличии щелчка следует попробовать запустить стартер. Это делается с использованием отвертки или металлического ключа. Сперва снимаем с реле провод, соединяющий его с замком зажигания. Затем замыкаем клеммы: аккумуляторную и стартерную.

В подобной ситуации ток от источника питания идет напрямую. Если электродвигатель заработал, тогда следует заняться ремонтом втягивающего реле стартера своими руками.

Случается, что выходят из строя щетки стартера, через которые происходит подключение релюшки. Тогда демонтируем их и устанавливаем новые. В худшем случае бывает, что коллектор изнашивается щетками. Такая неисправность уже доставит автовладельцу гораздо больше проблем.

Диагностика без снятия стартера с применением мультиметра

Для этого  мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно  составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Причины неисправностей, когда элемент не срабатывает

Неисправности втягивающего реле стартера являются причинами обездвиживания транспортного средства. Они могут быть обусловлены:

• уменьшением контактной площади контактов на платинах;
• обрыв или обгорание обмотки;
• деформирование пружины возвратного типа;
• замыкание в одной из обмоток.

Втягивающее реле стартера, устройство

Тяговое реле стартера расположено над стартером и прочно соединено с ним.

Основные части реле:

• Контакты.
• Возвратная пружина.
• Магнит с обмотками: удерживающей и втягивающей.
• Якорь.
• Корпус.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
  • в первом случае поможет замена контактов,
  • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
• Теперь останется собрать втягивающее реле и проверить его работоспособность.
• Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

Как провести ремонт реле своими руками

В основном, ремонтные работы предполагают разбор ряда механизмов. Тут важно помнить о мерах осторожности – не спешите, делайте все очень аккуратно, обесточьте машину. Стоит также тщательно подумать, есть ли необходимость осуществлять починку втягивающего реле стартера своими руками. При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму.

В то же время, решившись выполнять ремонтные работы самостоятельно, отключите питание от АКБ. Это первоначальное действие для разбора стартера, иначе вся проводка автомобиля может перегореть.

Не спешите демонтировать устройство, для начала протрите все элементы от загрязнений, чтобы пыль не проникла внутрь системы. Только после этого начинаем откручивать гайку щеточного узла. Далее достаем контакт. Затем приступаем к стяжным винтам, задача которых сводится к тому, чтобы соединить узел с массой.

Если все сделать правильно, мы сможем полностью извлечь реле из механизма. Теперь приступаем к откручиванию гайки на торце, в результате чего деталь делится на две части. Так мы получаем доступ к сердечнику, благодаря чему сможем заменить неисправный элемент, после чего устанавливаем механизм на свое место.

В качестве завершающих работ стоит проверить исправность элементов. В том случае, если все функционирует как надо, монтируем реле в транспортное средство. Выполнив ремонтные работы, еще раз оцениваем работоспособность системы.

Какой вид реле подлежит ремонту?

В автомобиле может быть установлен один из двух типов реле: разборное и неразборное. Если в машине второй тип реле, то починить его своими руками не всегда получится.

Неразборное реле можно починить только в том случае, если пригорели контактные пластины. В случае если испортилась одна из обмоток или в них произошло короткое замыкание, то починить его уже не удастся – только замена детали.

Важно! В случае самостоятельного ремонта, при изъятии реле, рекомендуется пометить клеммы, для того чтобы не перепутать их при установке механизма на место. Также не лишним будет зачистить и обезжирить контакты на реле и стартере.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.

Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом.

 Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри.

Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

Инструменты, приспособления, расходные материалы

Для ремонта разборного втягивающего реле вам потребуются такие инструменты:

1. Канифоль.
2. Олово.
3. Паяльник.
4. Плоская отвертка.

Как самостоятельно проверить стартер за 5 минут – описание доступного метода | Автолюбитель со стажем

Недавно мой друг на Опель Кадет обратился ко мне с проблемой: «Автомобиль не заводится, стартер не крутит совсем. Из-под капота слышно небольшое жужжание, щелчков нет». Я взял автоэлектрика из сервиса, погнали к нему на гараж, так как перегонять тачку на веревке или эвакуаторе к нам на СТО – затея неудачная.

Что из этого вышло и как можно провести диагностику стартера только при помощи аккумулятора и двух проводов, мультиметр электрик забыл на работе, расскажет специалист своей сферы. Теория подкреплю наглядным видео.

Это руководство подойдет для многих моделей, как отечественного автопрома, так и иностранного. Кстати, тестировали агрегат фирмы Bosch. Принцип работы, подключения и даже клеммы на них везде одинаковые.

Что проверяется таким способом

Он состоит из трех основных частей – втягивающее реле, электродвигатель и бендикс. То есть, подобным приемом можно проверить электрическую часть стартера. Если будут найдены дефекты в каком-то из его узлов, то нужно осмотреть его детально.

Поэтому, сначала проверим втягивающее реле, затем электродвигатель. Бендикс проверяется на разобранном агрегате. Об этом поговорим в следующей статье, если это вам будет интересно – пишите в комментариях.

Проверка втягивающего реле

Так как заниматься диагностикой стартера неудобно под капотом, его демонтируем. Найти втягивающее просто – оно меньше по размерам, чем электродвигатель. На нем нет бендикса, к нему подключаются основные провода.

На его торцевой крышке есть три контакта. Два из них на снятом агрегате свободные, к ним не подключено ничего. К третьему подключен вывод на электрический двигатель. Он обычно толстый, в изоляции, прикручен к этому выводу, а второй конец его «уходит» в корпус электродвигателя.

Для экспресс проверки втягивающего, нужно плюсовым проводом от аккумулятора прикоснуться к контакту реле меньшего диаметра. В автомобиле к нему подключается провод от замка зажигания. Во время поворота ключа в положение «Старт», через него подается напряжение на втягивающую обмотку. В ней образуется электромагнитное поле. Оно «втягивает» сердечник, к которому присоединена управляющая планка бендикса.

«Минусом» касаемся корпуса стартера. Желательно прикасаться к «ушам» корпуса, которыми он прикручивается к автомобилю.

В это время должно сработать втягивающая обмотка, бендикс должен «вылететь». В некоторых случаях может начать работать электродвигатель – это нормально. Потому что, провод из втягивающей обмотки соединен через силовой кабель, который идет от третьего контакта, с электродвигателем. Через щеточный аппарат якоря он образует «массу», то есть, соединяется с минусовым проводом аккумулятора.

Поэтому, при замыкании управляющего контакта втягивающего реле и соединении корпуса стартера с минусовым проводом АКБ, образуется электрическая цепь. Через нее ток течет через обмотку реле обмотки якоря электродвигателя, запуская его.

Если все исправно, то бендикс должен «вылететь». Рекомендуется отверткой проверить силу вылета. В рабочем положении надавить на шестерню бендикса, она не должна вернуться в исходную позицию пока есть напряжение на клеммах втягивающего реле.

Оставляем провода на месте в подключенном состоянии. Отверткой замыкаем управляющую клемму, к которой подключен «плюс» от АКБ с силовым болтом (вторым контактом реле).

Если бендикс «вылетел», а двигатель стартера стал крутиться с большими оборотами – все в порядке.

Признаки неисправностей

Бендикс не «вылетает»:

• Обрыв во втягивающей обмотке.
• Плохой контакт силового кабеля и болтового соединения на выходе из втягивающего реле к электродвигателю.
• Нет «массы» на корпусе электрического двигателя стартера.

Бендикс «вылетел», но его легко можно задвинуть обратно отверткой

Эта неисправность проявляется по-разному:

• Он «выскочив», тут же обратно возвращается в исходное положение.
• Постоянно дергается, пока подается напряжение на управляющую клемму реле.
• Остается в «выдвинутом» положении, но его с легкостью можно задвинуть внутрь отверткой.

Все это происходит из-за обрыва цепи в удерживающей обмотке реле.

Бендикс «вылетел», а электродвигатель не крутиться

Или частота его вращения может не измениться, останется такой же низкой, как до замыкания отверткой силового болта и управляющей клеммы. Это признаки:

• Контактная пластина втягивающего реле не замыкает силовые контакты.
• Они обгорели, оплавились, нет цепи между силовыми болтами внутри реле.

При всех этих признаках неисправностей втягивающего реле, его нужно дополнительно проверять мультиметром. Как это правильно сделано я описал подробно в этой статье.

Проверка электродвигателя стартера

«Минусовой» провод от аккумулятора оставляем на его корпусе. «Плюсовой» подключаем к силовому проводу, идущему от втягивающего реле к электродвигателю (он единственный прикрученный гайкой к болту).

Втягивающее реле не должно сработать, бендикс не вылетает, электродвигатель начинает крутиться с большими оборотами. В этом случае все в порядке, работает исправно.

Признаки неисправности

Двигатель не запускается:

• Обрыва в обмотке якоря;
• «Залегания» или большого износа щеток щеточного аппарата электродвигателя;
• Износ контактных колес якоря;
• Замыкание силового провода на массу в щеточном аппарате;
• Обрыв «массы» или «плюсового» провода на щеточной пластине.

Электродвигатель запустился, но работает на маленьких оборотах;

• Плохой контакт щеток с контактным кольцом, они могут подгореть, стереться «в ноль».
• Выпали пружины контактных щеток.
• Недостаточно надежный контакт пластины щеточного аппарата с корпусом стартера.

При всех этих признаках необходимо разбирать электродвигатель. Визуальная проверка щеточного аппарата, контактного кольца и силового провода поможет выявить неисправность.

В случае со стартером Опель Кадет моего друга, прижимные пружинки щеток выпали с пазов. Они перестали плотно прижиматься к контактам обмоток якоря. В результате цепь была, но скорость вращения ротора электродвигателя была очень низкой. Его можно было остановить отверткой.

Кроме этого, пластина щеточного аппарата была окисленной. «Минусовой» кабель от щеток плохо фиксировался к ней. Это тоже давало слабый контакт в цепи всей системы.

Вывод

Таким нехитрым образом с помощью аккумулятора и двух проводов смогли проверить основные узлы стартера автомобиля. После замены пружин щеток, очистки от окислов «минусового» провода и его надежной фиксации к пластине щеточного аппарата, он начал «крутиться», работать в штатном режиме.

Если стала полезная эта статья, ставьте палец вверх – буду благодарен. Делитесь ей с друзьями. Всем «надежного контакта» и удачи на дорогах!

Замена замка зажигания Toyota Raum. Как проверить втягивающее стартера мультиметром. Автроэлектрика.

Комментарии к теме Замена замка зажигания Toyota Raum

Adilene написал(а)
Как всегда четко, ясно и по делу! Спасибо!

Taggart написал(а)
Как всегда легко и доступно. Маленькое добавление.Я при проверке контакта силовых болтов, смотрю ещё на ход сердечника.Т.е. с начала момента перемыкания до упора сердечника должно быть хотя бы 1-2 мм.Другими словами в замкнутом положении ход сердечника составляет 1-2мм. Объясню для чего.При износе (обгорании) контактов (что не избежно при работе) этот свободный ход продлевает работоспособность контактов и тем самым ‘отдаляет’ ремонт

Астемир написал(а)
Добрый день Валерий!) Думаю вам ещё стоило напомнить зрителям, что в спартанских условиях опытные водители снимают управляющий провод со стартера и несколько раз пытаются отвёрткой или ключом перемкнуть плоскую клему с силовым медным болтом (который с проводом от АКБ). Должны прозвучать характерные металлические щелчки. Далее перемкнуть оба медных болта и послушать запускается ли сам стартер без зацепления. Опыт конечно не достоверный на 100%, но поможет понять откуда могут ноги расти. И как только доберёмся до дома, снимаем стартер, берём мультиметр (или простим у соседа),начинаем копать по вашему варианту. Хотя по опыту, конечно же втягивающее реле — поломка довольна редкая. Но прохожие соседи,завидев поднятый капот, подходят заглядываю на двигатель и советуют тебе — втягивающее!!! (наверное слово просто такое умное знают) Лично у меня теперь их три. Спасибо советчикам в мои юные года!!!)

Ozi написал(а)
ооо начались видосы про стартер, как раз все руки не доходят до запасного, а то жужжит вхолостую

Эльвин Поддоскин написал(а)
Валерий,очень хороший у вас канал! Желаю успехов и процветания.

Илля написал(а)
Здравствуйте Валерий. Смею вас попросить об одолжении, не могли бы вы в следующих роликах еще затронуть тему втягивающих реле, а именно интересует: возможно ли разобрать втягивающее реле, меняются ли медные силовые контакты во втягивающем реле, и почему ‘залипают’ медные силовые контакты втягивающего реле. Прошу прощения за тавтологию. Огомное вам спасибо за ваши видео, очень информативно и понятно.

Войтко написал(а)
Лайк- ЛаЛаЛайк

Nadav написал(а)
Молодец Валерий,среди сотен различных каналов на ютубе подобной направленности Ваш заслуживает самой высокой оценки,уровень изложения просто потолок,я не склонен к лестным комментам здесь,обычно подход наоборот чаще критичный,но здесь,чего заслужили,то извольте и получить,спасибо Вам.

Суббота Понкраткин написал(а)
За отвертку заговорил аж … стало.

Жол написал(а)

Оставить комментарий

Проверка стартера своими руками

Последнее время участились случаи, когда ко мне обращаются с проблемой, что однажды утром стартер перестаёт работать или крутит плохо, хотя при постановке на стоянку всё было исправно. Большинство при этом считают, что необходим ремонт стартера. Но причина в большинстве случаях не в нём, а в неисправности аккумулятора или плохого контакта в соединениях проводов. При этом если есть вольтметр или мультиметр, проверка стартера своими руками и поиск неисправности может занять 15 минут. У большинства возникает проблема не с наличием прибора, а с умением им пользоваться. В этой статье я попытаюсь подробно рассказать, как найти причину неисправности стартера или другого оборудования при помощи вольтметра или мультиметра самостоятельно и по возможности за короткое время.

Проверка аккумулятора.

Для проверки подключите вольтметр к выводам аккумулятора при выключенных потребителях. Для переключения мультиметра в режим вольтметра достаточно перевести переключатель в режим постоянного напряжения со значением 20В. Сектор обозначается DCV или V-, на рисунке обведён красным кружком. Значение напряжения должно быть около 12В. Если значение ниже 12В, то аккумулятор необходимо заменить или зарядить, время зарядки должно составлять не менее 10 часов током 1/10 от ёмкости. Подробно о зарядке написано в статье «Ремонт генератора». Если без нагрузки напряжение нормальное, то включите дальний свет фар. При этом если напряжение в течение минуты упадёт ниже 11,5В, то аккумулятор так же следует заменить или зарядить. Резкий отказ в работе аккумулятора возможна при неисправности самого аккумулятора, отсутствии или недостаточном его заряде от генератора автомобиля. Дальше речь пойдёт о действиях при исправном аккумуляторе, так как останавливаться на порядке проверки аккумулятора в этой статье не имеет смысла, это уже описано на сайте «Проверка аккумулятора автомобиля». Но если аккумулятор исправен, то обязательно проверьте напряжение заряда после пуска двигателя, возможно, потребуется ремонт генератора.

Проверка стартера своими руками.

При исправном аккумуляторе надо проверить напряжение на выводах и клеммах аккумулятора подключенных к его выводам при включении стартера. Напряжение при этом не должно пропадать или снижаться ниже 9В. Падение напряжения ниже нормы на выводах аккумулятора говорит о неисправности стартера. Если напряжение пропадает или падает ниже 9В на клеммах, то это свидетельствует о плохом контакте в одной из клемм. Для выявления один щуп разместите на клемме, а второй на выводе противоположной клеммы. Пропадание напряжения при включении стартера в этом случае говорит о плохом контакте в клемме, напряжение на которой замеряется.

Проверка соединительных проводов.

Если проверки, проведённые выше не привели к результату, то необходимо проверить состояние контактных соединений. Для этого необходимо замерить напряжение между плюсовой клеммой и корпусом двигателя. Разместите один из щупов на плюсовой клемме, а второй на корпусе двигателя и проверьте значение при включении стартера. Если это значение отличается от значения полученного ранее при проверке аккумулятора больше чем 0,5В, то необходимо открутить провод от массы двигателя, зачистить его и прикрутить обратно. Если значение в норме, то проверьте значение напряжения на шунте от втягивающего реле на электродвигатель. Для этого разместите один щуп на минусовой клемме, а второй воткнуть в плетёный шунт от втягивающего или на клемме, подключённой к нижнему болту втягивающего, если шунт имеет изоляцию. Падение напряжения говорит о плохом контакте в соединительных болтах или подгорании контакта в пятаках втягивающего реле. Если описанным порядком замерить напряжение на верхнем болту, то можно точно определить место неисправности. При падении напряжения на верхнем или нижнем болте их следует открутить, зачистить и закрутить на место. Если плохой контакт в пятаках, то втягивающее необходимо сменить или отремонтировать.

Проверка генератора.

Если при проверки аккумулятора было обнаружено, что он сел, то необходимо проверить зарядку при работе двигателя. В этом случае возможно понадобится полный или частичный ремонт генератора. Для этого замерьте напряжение на выводах аккумулятора при включенном дальнем свете фар и если значение меньше 13,5В то проверьте напряжение по соединениям всей цепи от вывода генератора (болта) до плюса аккумулятора. В зависимости от марки машины эта цепь может значительно отличаться, как и слабые места. Например, для автомобилей ГАЗель самое вероятное место это предохранители около аккумулятора. Но так же нельзя исключать нарушение контакта в контактном болте генератора. Нарушение контакта в этом месте характерно сильным нагревом контактного болта. Как полностью проверить генератор описано в статье «Ремонт генератора».

3 Лучшие способы проверить реле? через 5 минут

В зависимости от типа реле мы обсудим, как проверить реле разными методами.
Прежде всего, определите реле, которое вы хотите протестировать, с помощью изображения, приведенного ниже. По этому изображению проверьте аналогичное реле матча. (Прокрутите вниз, чтобы увидеть пояснительное видео)

Общие и наиболее частые неисправности реле стартера:

i) Катушка: (условия — обгорелая катушка, разрыв соединения)

ii) Подвижный контакт: (состояние — потеря подвижности, покрытие углеродом / ржавый контакт из-за искр)

Схема выводов с обозначением:
NC : нормально замкнутый
NO : нормально разомкнутый
COM : общий
C1 / C2 : питание на катушка

(просто имейте в виду, что типы реле различаются только количеством клемм, но фактический принцип работы тот же i.e принцип электромагнетизма)

Если вы определили тип реле с помощью приведенного выше изображения, просто следуйте одному из следующих методов:

Как проверить реле с помощью мультиметра

(режим зуммера / режим непрерывности )

Для реле типа 1 и типа 3

Первый метод — использование мультиметра
Установите режим мультиметра на Continuity mode

Step1: Подключите два датчика мультиметра к клеммам катушки ( C1 и C2 ), как показано

, если зуммер звонит, то ваша электромагнитная катушка в порядке.
Если зуммер не звонит, это означает, что ваша катушка неисправна.

Step2: Если ваш зуммер звонит, вам необходимо проверить выходные клеммы реле.

Подключите щуп мультиметра к контакту терминала ( NO & COM ), если зуммер не звонит, это означает, что контактный терминал в порядке, в противном случае он неисправен

ИЛИ
Подключите зонд мультиметра к контакту терминала ( NC & COM ) если зуммер звонит, это означает, что контактная клемма в порядке, в противном случае она неисправна

Режим непрерывности

Шаг 1: Два щупа мультиметра и клеммы катушки 85- (C1) и 86- (C2) должны быть подключены, как показано.Если звонит зуммер, значит, с вашей катушкой возбудителя все в порядке ( проверьте изображения выше ).

Шаг 2: Если зуммер звонит, то вам необходимо проверить выходные контактные клеммы реле ( см. Выше рис. ).

( NO, клеммы ) Подключите датчик цифрового мультиметра к клемме (87 и 30 ), если зуммер не звонит, это означает, что контактная клемма исправна, в противном случае она неисправна.
или
(клеммы NC ) Подключите щуп мультиметра к клеммам (87a и 30) , если звучит зуммер, это означает, что подвижный контакт реле в порядке, в противном случае он неисправен.

Как проверить реле с помощью мультиметра:

(режим сопротивления)

( общий для всех типов )
Сначала установите режим мультиметра на Режим резистора . Затем подключите красный и черный щуп мультиметра к катушке реле:

• Значение сопротивления для реле типа 1 или должно быть в пределах от 30 Ом до 150 Ом .
• Для реле типа 2 значение сопротивления должно быть в пределах от 300 Ом до 900 Ом .
• А для реле типа 3 значение сопротивления должно быть в пределах от 20 Ом до 450 Ом .

Наряду с этим, контакты NO и COM должны показывать 0 Ом , что означает, что он разомкнут, когда не подается на вход .

[ важно: Вы должны обратиться к техническому описанию этих устройств, прежде чем делать вывод о результате.Поскольку это значение сопротивления варьируется в зависимости от типа реле , имеющихся на рынке]

Как проверить реле без мультиметра?

(Этот метод только проверяет, работает погодная катушка)
Подайте на катушку источник питания 12 В / 9 В / 5 В (подайте напряжение в соответствии с номиналом, напечатанным на нем), и вы услышите Звук « четкий щелчок », это означает, что ваш подвижный контакт работает нормально и, следовательно, катушка реле в хорошем состоянии.
