Как установить поршневую на скутер. Установка колец на поршень скутера

Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно , т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.

Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из «канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.

Установка поршневых колец на 4-х тактном китайском скутере.
На фото ниже отмечено, где какое поршневое кольцо.

Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.

Второе компрессионное кольцо имеет темно-черный цвет, а также уникальную (скошенную ) геометрию.

У разных производителей цвет колец может различаться, например на фирмы CMR — нижнее компрессионное кольцо имеет рыжий цвет.

На следующей схеме показано правильное расположение колец.

На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ ! Т.е. надписи должны быть направлены к головке цилиндра.

На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.

Сам процесс установки колец на мы опустим, т.к. сложного там ничего нет. Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец. Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.

На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.

Установка поршневых колец на 2-х тактном скутере.
Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.

В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.

Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке. Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте.

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое. В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом.

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо). Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не

Как установить кольца на скутер

Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.

Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.

Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.

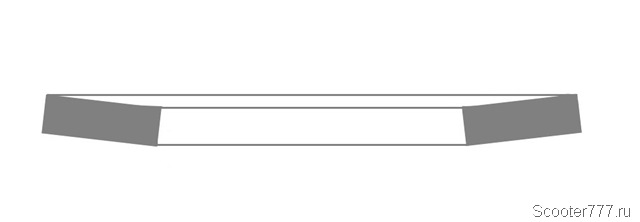

Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.

Если вы устанавливаете кольца на старый поршень, рекомендую перед установкой очистить поршень от нагара.

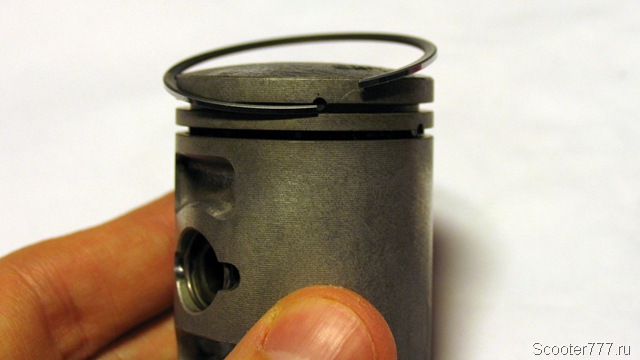

Теперь надеваем кольцо. Сначала заводим усик кольца в паз около замка:

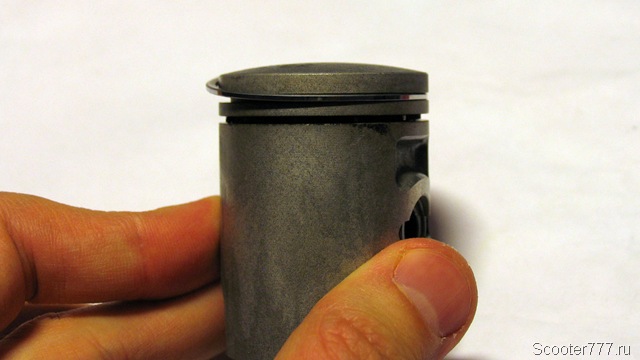

Затем осаживаем его:

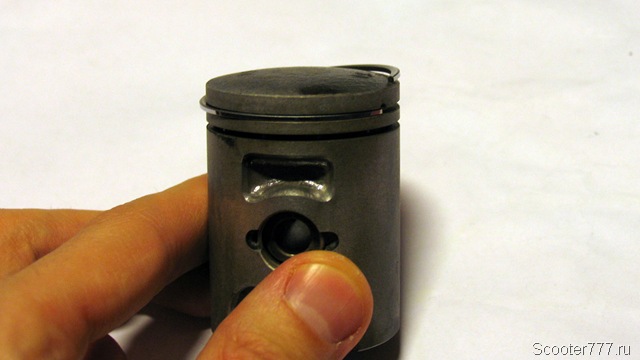

Продолжаем осаживать далее:

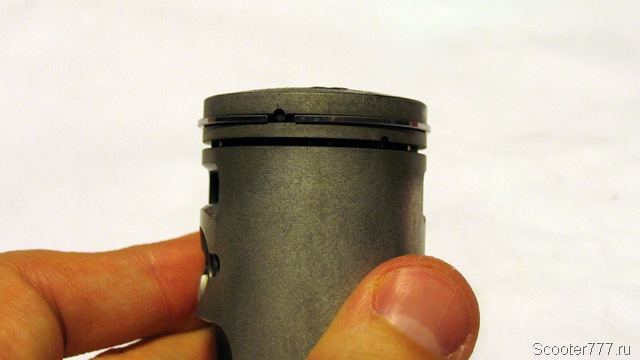

Пока кольцо полностью не сядет в паз:

Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Иногда под нижнее кольцо кладётся специальное распорное кольцо-пружинка (если оно входит в комплект). Поскольку оно пружинистое, это кольцо надеть проще простого.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.

Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно , т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.

Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из «канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.

Установка поршневых колец на 4-х тактном китайском скутере.
На фото ниже отмечено, где какое поршневое кольцо.

Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.

Второе компрессионное кольцо имеет темно-черный цвет, а также уникальную (скошенную ) геометрию.

У разных производителей цвет колец может различаться, например на фирмы CMR — нижнее компрессионное кольцо имеет рыжий цвет.

На следующей схеме показано правильное расположение колец.

На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ ! Т.е. надписи должны быть направлены к головке цилиндра.

На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.

Сам процесс установки колец на мы опустим, т.к. сложного там ничего нет. Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец. Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.

На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.

Установка поршневых колец на 2-х тактном скутере.
Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.

В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.

Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке. Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте.

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое. В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом.

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо). Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Если у вас возникли вопросы в процессе замены поршневой, вы можете задать их в поле комментариев или на форуме нашего сайта. Удачи в ремонте.

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере , как правильно установить кольца на поршень , куда должна смотреть стрелка на поршне и многое другое. В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены. Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом.

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо). Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Если у вас возникли вопросы в процессе замены поршневой, вы можете задать их в поле комментариев или на форуме нашего сайта. Удачи в ремонте.

Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.

Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.

Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.

Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.

Если вы устанавливаете кольца на старый поршень, рекомендую перед установкой .

Теперь надеваем кольцо. Сначала заводим усик кольца в паз около замка:

Затем осаживаем его:

Пока кольцо полностью не сядет в паз:

Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Иногда под нижнее кольцо кладётся специальное распорное кольцо-пружинка (если оно входит в комплект). Поскольку оно пружинистое, это кольцо надеть проще простого.

Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.

Мы будем описывать процесс постепенно шаг за шагом.
Прежде всего необходимо снять пластик, который мешает нам добраться до двигателя.

Следующим шагом откручиваем и снимаем карбюратор (При этом не обязательно отсоединять все шланги с карбюратора, а достаточно отвести его в сторону).

Откручиваем глушитель в месте его крепления с головкой цилиндра и в месте крепления с картером двигателя (2 длинных болта). Теперь снимаем глушитель.

Следующим шагом необходимо отвентить пластиковую крышку головки цилиндра. (2 половинки соединённые двумя шурупами) После этого снимаем крышку головки цилиндра, открутив 4 болта. Откручиваем регулятор натяжения цепи, который находится возле карбюратора.

Далее необходимо открутить 4 гайки крепления головки цилиндра, после чего мы сможем снять головку цилиндра. Когда мы сняли регулятор натяжения цепи, мы освободили цепь и легко можем её снять (после того как мы сняли цепь с распредвала необходимо её зафиксировать, например проволкой, чтобы она не упала в картер двигателя)

На этом фото головка ещё не снята, а снят лишь распредвал и цепь зафиксирована. Следующим шагом снимаем цилиндр со шпилек. Если с этим возникнут проблемы, то можно слегка подстучать деревянной частью молотка со всех сторон цилиндра.

Ставим поршень в положение верхней мертвой точки (наивысшее положение положение поршня, ориентируемся при этом по меткам на роторе генератора.) Необходимо следить за тем, чтобы цепь не слетела с ведущей звёздочки, чтобы не возиться с её установкой в обратное положение. Возьмите чистую тряпку и закройте отверстие картера двигателя, чтобы в него не попал различный мусор. Снимите стопорные кольца с поршняи освободите тем самым палец (тут можно воспользоваться круглогубцами или маленькими плоскогубцами.) Извлекаем палец с помощью небольшого деревянного брусочка (стараемся при этом не создавать нагрузки на шатун коленвала). На этом процесс снятия старой цпг завершён.

Берём новый комплект поршневой на 72 или 80 кубов (диаметр поршня 47мм или 50мм соответственно). Можно конечно использовать и стандартную новую цпг на 50 кубов. В комплект входит: цилиндр, поршень, поршневые кольца, палец, стопорные кольца, а также прокладки под головку и цилиндр. Вы можете купить цпг на 72 куба по низкой цене в нашем интернет магазине.

Установку производим в обратной последовательности, предварительно смазав цилиндр, поршень и кольца небольшим количеством масла. Устанавливаем на поршень сперва тонкое кольцо в нижнюю канавку, затем маслосъёмное и снова тонкое кольцо (волнистое кольцо – маслосъёмное таким образом окажется между двумя тонкими в нижней канавке). Далее устанавливаем 2 компресионных кольца)которые потолще). Разрезы всех колец не должны находится друг над другом. После установки колец, ставим поршень на шатун коленвала, фиксируем его положение пальцем и стопорными кольцами. Берём соединительные втулки от старого цилиндра и вставляем в новый.

Одеваем на шпильки прокладку под цилиндр. Осторожно одеваем цилиндр на поршень с кольцами чтобы не повредить цилиндр. В паз для цепи проталкиваем цепь. Затем устанавливаем шину цепи головку цилиндра. Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!

Если вы давно не меняли масло – необходимо его поменять перед пуском с новой поршневой. Перед тем как давать полную нагрузку на двигатель скутера необходимо пройти обкатку, т.е. проехать 300-500 километров со скоростью не более 40-45 км в час.

Вместе с увеличением мощности скутера с установкой тюнинг-цпг увеличивается и нагрузка на вариатор с шестернями редуктора. Помните об этом и если есть возможность замените вариатор с шестернями редуктора на тюнинговванные (более усиленные.)

Наша продукция

В нашем интернет-магазине вы сможете найти и приобрести новые поршневые группы по низким ценам. Полный список поршневых можно посмотреть по

Установка поршневой большего нежели в стоке объема — пожалуй самый простой, доступный по цене/ассортименту и действенный способ существенного увеличения максимальной скорости и мощности скутера. Есть конечно и еще более действенные способы наращивания максимальной скорости и мощности, но эти способы, а точнее железки стоят просто нереального бабла…

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет. По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием.

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Установка поршня

Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.

1. Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
2. Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его

Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал. Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.

Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.

Разводка замков поршневых колец

1. Замок нижнего маслосъемного кольца ставим напротив красной стрелки
2. Замок верхнего маслосъемного ставим напротив синей стрелки
3. Замок нижнего компрессионного кольца ставим напротив желтой стрелки
4. Замок верхнего компрессионного кольца ставим напротив зеленой стрелки

Установка цилиндра

Заливаем чистым моторным маслом кольца и поршень. Стягиваем поршневые кольца хомутом. Хомут вырезаем из куска любой жести — вырезаем полоску нужной длины, придаем ему по поршню профиль и из того же куска жести делаем фиксатор.

Смазываем чистым моторным масло зеркало цилиндра

Цепляем куском проволоки цепь ГРМ, протягиваем цепь через цилиндр и одеваем цилиндр на шпильки.

Очень аккуратно и не спеша вставляем поршень в цилиндр. После того как кольца полностью зайдут в цилиндр — растегните хомут и установите в картер цилиндр.

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Как ставить поршневые кольца на скутер 4т. Установка колец на поршень скутера

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

1. Снятие двигателя, отсоединение проводов;
2. Удаление старого поршня;
3. Установка новой детали согласно требованиям;
4. Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно : гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие. Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень.

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте ску

Замена поршневых колец скутера | SpeedScooter

Понижение уровня тяги, уменьшение максимально возможной скорости, синеватый дым, несущийся из глушителя, плохая динамика разгона – вот краткий перечень признаков того, что у вашего транспорта вконец износились поршневые кольца скутера либо вышла из строя вся группа цилиндров и поршней. Наиболее часто приходят в негодность сами поршневые кольца. Причиной этого служит не очень большой диаметр поршневой группы в скутерах, вследствие этого уменьшается рабочая площадь колец, что приводит к их быстрому износу.

В связи с такой недолговечностью остро стоит необходимость периодической смены поршневых колец на этом транспортном средстве. Однако сама смена колец – это только половина проблемы, вторая её часть кроется в правильной установке самих колец на поршень. Если вы думаете, что можно просто так взять и поставить кольцо в любое из углублений на поршне скутера, то вы глубоко ошибаетесь. Перед установкой нужно хотя бы немного знать теорию. Для этого необходимо разбираться в отличиях колец, какое из них нужно устанавливать сверху, а какое – снизу, кроме того требуется разбираться в тонкостях крепления маслосъёмного кольца.

Итак, пришло время постичь азы работы с поршневыми кольцами. Начнём с установки поршневых колец для четырёхтактного скутера. Совокупность поршневых колец состоит из двух основных компрессионных колец (верхнего и нижнего) и маслосъемного кольца, состоящего из двух тонких колец и связующей их части – центрального экспандера. Компрессионные кольца различаются между собой по цвету и форме, обычно нижнее кольцо имеет немного скошенную форму. Что касается цвета колец, то здесь всё зависит от производителя: у каждой фирмы-изготовителя особый цвет верхнего и нижнего колец. Цветовая гамма может быть самой разной – от чёрных до оранжевых оттенков.

На компрессионных кольцах всегда можно рассмотреть заводские надписи. Суть надписей также различается по отдельным производителям, но они наносятся на кольца с одной целью – облегчить процесс установки. Дело в том, что компрессионные кольца должны крепиться к цилиндру вверх надписью, то есть их направление должно идти к головке цилиндра. На двух тонких кольцах, входящих в состав маслосъёмного кольца, зачастую никакие надписи не наносятся, так что их установку можно проводить абсолютно любой стороной. Единственным главным правилом их монтажа является установка между ними третьей составляющей части маслосъёмного кольца – центрального экспандера.

В самом процессе установки поршневых колец нет никаких сложностей. Особо требуется обратить внимание только на заведение самих колец в пазы поршня. С этим действием нужно соблюдать особую осторожность, так как кольца производятся из чугуна высокой прочности, и слишком сильное воздействие может стать причиной деформации и поломки колец. Если же сделать всё правильно, с учётом надписей на кольцах, то тогда они должны идеально войти в поршневые пазы.

Следующим шагом будет установка поршня в цилиндр, для чего сперва потребуется развести замки на кольцах на необходимое расстояние. В целом, эти моменты и являются наиболее важными в процессе установки поршневых колец на четырехтактный скутер. После их исполнения можно приступать к креплению поршня в цилиндр, для чего нужно загодя нанести на кольца и цилиндр смазочное масло.

Поршневые кольца на двухтактный скутер устанавливаются легче и быстрее. В первую очередь это связано с несколько упрощённой комплектацией – вместе с поршнем для двухтактного скутера полагаются всего лишь два кольца. Однако некоторые производители дополняют этот комплект ещё одной составляющей – экспандером, который необходимо устанавливать под нижнее компрессионное кольцо.

Самым важным моментом перед установкой, обязательно требующим рассмотрения, является определение разновидностей поршневых колец. Два кольца сильно различаются по форме, поэтому перемена их местоположения при установке может повлечь за собой неполадки при работе поршня и поломке колец. Нужно помнить, что у верхнего кольца имеется внутренний скос, поэтому перед установкой колец нужно пристально проверить каждое из них. Надписи на кольцах, располагающиеся на лицевой части колец, актуальны и для поршневых колец в двухтактных скутерах.

Сам процесс установки поршневых колец для двухтактных скутеров не отличается от такого же процесса для четырёхтактных агрегатов. Всё так же нужно помнить про осторожность при заведении колец в пазы поршня и разведении кольцевых замков при установке поршня в цилиндр.

Особенностью двухтактных поршней являются штифты, с которыми должны совпадать замки на кольцах. Это также важный момент при процессе установки. Только после их синхронизации можно начинать смазку колец и цилиндра маслом и установку поршня в цилиндр.

Как проверить на износ кольца и поршень четырехтактного скутера| Информация, эксплуатация, обслуживание

Если станет необходимость в проверке состояния поршня и колец четырехтактника, то сначала необходимо разобрать двигатель. Начинать следует с демонтажа головки цилиндра и самого цилиндра, а затем нужно будет провести прямые замеры и визуальный осмотр, которые помогут определить степень износа мотодеталей в ходе эксплуатации скутера. После всех манипуляций можно будет выбрать максимально эффективный способ для устранения неполадок в системе.

Приступаем к проверке износа игольчатого подшипника, поршневого кольца и поршня. Колец всего будет рассмотрено пять, поскольку речь идет о четырехтактниках.

Этапы разборки

Стопорные кольца фиксируют положение поршня на пальце. Чтобы снять поршень, достаточно просто вытащить хотя бы одно стопорное кольцо, а затем сам палец выдавить немного в эту же сторону.

Далее следует провести процедуру визуального осмотра колец в канавках и наличия в них отложений. От того, насколько легко кольца ходят внутри канавок, будет зависеть плавность движения. В канавках не должно быть никаких отложений, нагара и грязи. Если стопорные кольца заедают, то необходимо воспользоваться специальной жидкостью и промыть все канавки. Для этого может подойти и жидкость для чистки карбюраторов: она легко разъест все образовавшиеся отложения и очистит пазы. Размокнув, грязь быстро смоется с поверхности. Так удаляют и остатки старых колец.

Снимать сами кольца с поршня следует особо осторожно, проявляя максимум аккуратности. Чтобы сделать это правильно, нужно пальцами раздвинуть стыки в стороны (хотя бы на несколько миллиметров), а затем поднять кольцо вертикально вверх. Учитывая хрупкость колец, сделав хотя бы одно резкое движение, их можно запросто сломать.

Как визуально по внешнему виду оценить состояние игольчатого подшипника и поршня

Особо внимательно следует осматривать юбку поршня. Любые следы нагара на ней (или даже прогара) будут указывать на то, что кольца пора менять: они либо полностью износились, либо уже очень глубоко залегают. И то и другое опасно для водителя.

Замена мотодетали решает ситуацию, и уже не нужно проводить дополнительных замеров и осмотров.

Что касается игольчатого подшипника, то его перед осмотром необходимо вручную достать из шатуна. Для этого достаточно прокрутить подшипник в руке, при этом внимательно следя за каждой иголкой. Ни одна из них не должна выдвигаться больше, чем остальные (и тем более выпадать). Если на это есть хотя бы малейший намек, то такой игольчатый подшипник необходимо немедленно заменить на новую мотодеталь.

Если поршневое кольцо плавно перемещается в верхней части шатуна – это норма. Главное, следить, чтобы не присутствовал радиальный люфт.

Как провести точные замеры и определить степень износа поршневых колец

Проверить зазоры можно только одним способом: поместив их в цилиндр. Для этого все кольца снимаются с поршня и помещаются в агрегат. Кольцо при этом должно находиться в своей рабочей плоскости.

1. 0,1–0,25 мм. Это номинальный зазор компрессионных колец. Если этот показатель приближается к отметке 0,4 мм, кольца обязательно следует заменить.
2. 0,1–0,4 мм. Это номинальный зазор на стыке маслосъемных колец.
3. 0,03–0,05 мм. Это номинальный зазор между компрессионным кольцом и поршневой канавкой. Максимально допустимое значение не должно превышать 0,1 мм.
4. 0,005–0,01 мм. Это показатели «поршневой палец – головка шатуна».

Как собрать и установить кольца на поршень четырехтактного двигателя

Как только проверена степень износа деталей и по необходимости произведена замена на новые, следует всю конструкцию узла привести в первоначальный вид, то есть собрать. Перед этим желательно все детали промыть и прочистить от грязи, пыли и других частиц, влияющих на работоспособность всего мотосредства.

Особое внимание следует уделить специальным меткам на дне поршня:

• IN (впуск) – направлена точно на впускной канал,
• OFF/EX (выпуск) – направлена на выпускной канал.

Когда идет установка части пальца в поршень скутера, то стопорное кольцо уже должно быть частично вставлено. Необходимо вставить игольчатый подшипник в верхнее отделение шатуна и одеть сам поршень. Затем пальцами установить второе стопорное кольцо.
