Как снять панель приборов на ВАЗ 2110 своими руками, тонкости отключения проводки

Содержание:

Когда требуется разборка
Разборка
Провода

Разбираться в причинах, по которым вы решите разобрать панель приборов на своей «десятке», мы не будем. Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и обязательно терпения, вы без особых проблем сделаете работу в собственном гараже своими руками.

Когда требуется разборка

Есть несколько причин, из-за которых автовладельцы хотят снять приборку:

Она повреждена механическими ударами, в результате наездов на ямы и пр. На самом деле прочность штатной приборной панели оставляет желать лучшего, потому повреждения — не редкость для десятки;
На поверхности приборки образовались царапины, потертости, где-то слезла краска, наблюдаются следы износа. То есть внешность панели оставляет желать лучшего, потому для исправления ситуации ее нужно снять;

Стремление преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы поставить на ее место что-то более современное, оригинальное, поменять подсветку на светодиодные огни.

Чтобы внести какие-либо изменения в приборную, первоочередной задачей перед автовладельцем становится снятие старой конструкции. Сделать это самостоятельно не сложно. Четко следуйте инструкции, не нарушайте последовательность этапов, внимательно относитесь к маркировке всех элементов и особенно проводов.

Если что-то подключить неправильно и собрать панель, не проверив, вы рискуете не просто возложить на себя повторную разборку приборной панели, но также столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно следовать определенной последовательности, которая позволит грамотно и быстро без лишних рисков демонтировать узел.

Снимаем облицовку

Многие автомобилисты, будучи уверенными в собственных силах, игнорируют рекомендации, не следуют инструкциям. При этом они снимают панельку, одновременно демонтируя еще половину салона.

Предлагаемое нами пошаговое руководство позволит избежать лишних манипуляций, сэкономить время, силы и нервы.

Купите специальные самоклеящиеся бумажки. Типа тех, которые наклеивают на товары в магазинах. Также вам потребуется маркер, ручка или просто карандаш. Каждый снимаемый элемент следует маркировать, чтобы потом не запутаться при обратном монтаже элементов. Записывайте последовательность на бумажке, или пусть ваш помощник это делает под вашу диктовку.

Снимите передние сиденья, что существенно облегчит доступ к приборной. Сидеть вам на них будет особо некогда, а чтобы попасть к определенным крепежным элементам, кресла могут попросту мешать.
По бокам располагаются саморезы, которые позволят снять тоннель. Причем первой снимается верхняя часть, и только потом нижняя. Порядок не принципиальный, можете попробовать и в обратной последовательности. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
Демонтируйте кожух рулевой колонки. Так вы сможете снять сам кожух, а также рулевое колесо. Для выполнения этой задачи снимаются три самореза и четыре винта фиксации. Руль будет сидеть на шлицах достаточно прочно, потому снимать его придется с усилием. Можете покачать руль в стороны, подергать. Только берегите лицо, поскольку руль может при резком усилии вылететь с посадочного места, и полетать прямо в вас.

Обязательно снимаются подрулевые переключатели.
Снимите крепежи бардачка и извлеките его со своего посадочного места.
После этого приступайте к монтажному блоку. Вам предстоит снять не только крышку, но и извлечь все разъемы, реле.
Теперь пора разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепежные элементы не скрыты. Обязательно отвинтите крепежи гидрокорректора фар и толкните его внутрь.
Теперь наступает один из самых важных моментов — снятие саморезов, на которых держится панель приборов. Они соединяют панель с кузовом вашего автомобиля. Выкручивайте саморезы и две шпильки. Отыскать их не трудно, поскольку располагаются эти шпильки под крышкой тоннеля подачи воздуха на боковые стекла.
Выполнив все указанные процедуры, держать панель будет только нижний воздуховод, а также рулевой вал. После этого можно приступать к запланированным работам по ремонту или модернизации автомобиля, которые предполагали обязательное снятие приборной панели.

На этом процедуру демонтажа считать законченной нельзя, поскольку, вскрыв приборную панель, вы обнаружите под ней огромное количество проводов. А что же с ними делать?

Провода

Количество проводов поражает воображение. Казалось бы, ВАЗ 2110 — это далеко не самый современный автомобиль, который не имеет огромное количество электроники. Тем не менее, проводка там в изобилии.

Распиновка

Многие считают, что лучше всего снять всю проводку одной большой охапкой. Но это не самое лучшее решение. Сняв все провода, вам будет потом невероятно сложно разобраться, какой проводок к чему подсоединяется. Если замена проводки не предусматривается, поступите несколько иначе.

Отсоединяйте лишь те провода, которые относятся к панели приборов. Маркируйте их, обозначайте самоклеящимися ярлычками, запишите все обозначения на лист бумаги. Это позволит понять, куда какой проводок подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов — обратиться к профессионалам со станции технического обслуживания. Вы ведь запланировали ее снятие не просто так, а с целью выполнить какие-то корректировки, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Потому не обязательно самому выполнять демонтаж, чтобы в разобранном виде ехать на СТО. Поручите весь комплекс работ специалистам.

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center><center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Загрузка …

Как снять и установить панель приборов на ваз 2110 — Ремонт Авто

Большая фото и видеоинструкция по самостоятельной разборке щитка приборов на автомобилях ВАЗ 2110, 2111, 2112.

1. Первым делом отсоедините минусовой провод от аккумулятора.

2. Во-вторых, придется снять рулевое колесо и подрулевые переключатели.

3. Снимаем верхнюю облицовку туннеля пола.

4. Теперь нужно открыть бардачок и открутить снизу 2 винта крепления. После этого нужно отсоединить провода от освещения бардачка и снять сам бардачок.

5. Снимаем монтажный блок с крышкой.

6. Потянув на себя, снимаем ручку переключателя гидрокорректора.

7. Открутите гайку крепления переключателя и достаньте его с другой стороны так, чтобы он висел на штангах.

8. Отверткой утопите пластмассовую защелку и поверните верхнее боковое сопло и снимите его. Таким же образом нужно снять сопло с противоположной стороны.

9. Откручиваем гайки под верхними боковыми соплами с обеих сторон.

10. Открутите винт крепления снизу слева.

11. Открутите винт крепления в нише монтажного блока.

12. Открутите винт крепления с левой стороны консоли.

13. Открутите винт крепления с правой стороны консоли.

14. Открутите винт в нише вещевого ящика.

15. Открутите винт снизу справа.
16. Снимаем с передней стойки часть уплотнителя.

17. Теперь подцепите декоративную накладку в трех местах таким образом, чтобы пистоны крепления вышли из отверстий и снимите ее. Таким же образом снимается накладка с противоположной стороны.

18. Срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания.

19. Разъедините колодку с проводами под панелью приборов.

20. Теперь в обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и достаньте ее из колодки.

21. Откручиваем гайку крепления кронштейна колодки контроллера к усилителю панели.

22. Отсоедините три провода “массы” от кронштейна.

23. Рядом с педалью газа разъедините колодки с проводами.

24. С помощью отвертки разъедините черную колодку иммобилизатора. Так же разъедините зеленую колодку иммобилизатора.

25. Теперь отсоедините 2 колодки с проводами от контактов сигналов торможения.

26. Разъедините хомут который стягивает пучки проводов в нише блока реле и предохранителей.

27.Слева под панелью приборов разъедините колодки с проводами на жгуте. Теперь можно снять панель приборов со шпилек и достать ее из салона.

Установка панели приборов на автомобиль

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.

2. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.

3. С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.

4. Установите воздуховод обогрева ног таким образом, чтобы..

4…. воздуховод вошел в отверстие корпуса воздухораспределителя.

5. Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео по снятию щитка приборов:

Как снять торпедо с автомобиля ВАЗ 2110 (ВАЗ 2111 и ВАЗ 2112)

Снятие приборной панели (торпедо) может потребоваться для замены пришедших в негодность деталей или же для решения различных задач тюнинга. Конечно же, чаще всего панель приборов снимают именно для ее тюнинга. Например, это может быть обтяжка панели кожей или замена комбинации приборов более привлекательным и совершенным вариантом. О тюнинге приборной панели автомобилей ВАЗ 2110 можно почитать здесь.

О снятии торпедо мы и поговорим в данной статье. В частности, мы детально рассмотрим сам процесс демонтажа, а также все те нюансы, которые следует учитывать при выполнении данной работы. Итак, начнем.

Снятие комбинации приборов с ВАЗ 2110

Прежде всего рассмотрим демонтаж щитка приборов с автомобилей десятого семейства. Данный процесс выглядит следующим образом:

1. От аккумуляторной батареи отсоединяем минусовую клемму. Устанавливаем колеса в прямолинейное положение и ставим автомобиль на стояночный тормоз.

2. Опускаем рулевую колонку в нижнее положение. С помощью отвертки отвинчиваем верхние саморезы крепления декоративной накладки щитка приборов. Точно так же откручиваем и нижние крепежные саморезы.

3. С некоторым усилием выдвигаем декоративную накладку и перемещаем ее на торпедо. В том случае если длины электрических проводов для этого не достаточно, отсоединяем от выключателей разъемы с проводами.

4. Отвинчиваем винты крепления самой комбинации приборов. После этого тонкогубцами или небольшими пассатижами выпрямляем лепестки, фиксирующие комбинацию приборов.

5. Вытягиваем комбинацию приборов с посадочного места, отключаем разъемные колодки и полностью снимаем ее.

Установка комбинации приборов на прежнее место осуществляется в обратном порядке.

Со снятием комбинации приборов разобрались, можно переходить к рассмотрению процесса демонтажа приборной панели.

Снимаем панель приборов на ВАЗ 2110

1. Как и в случае со снятием щитка приборов, в первую очередь отсоединяем от АКБ минусовую клемму.

2. Откручиваем два винта кнопки звукового сигнала, после чего поддеваем декоративную накладку плоской отверткой и снимаем ее.

3. Крестообразной отверткой откручиваем винты крепления нижнего кожуха рулевой колонки и снимаем его. После этого опускаем рулевую колонку в нижнее положение и снимаем верхний кожух, для чего откручиваем соответствующие крепежные винты.

4. При помощи торцевого ключа или воротка и головки откручиваем гайку крепления рулевого колеса. Важный момент: гайку откручиваем не полностью, то есть таким образом, чтобы она оставалась на валу рулевой колонки примерно на два-три витка резьбы.

5. Достаточно резкими ударами выбиваем рулевое колесо со шлицов вала. Далее полностью откручиваем гайку рулевого колеса и полностью снимаем его с вала.

6. Ослабляем крепежный болт основания подрулевых переключателей. После этого сдвигаем основание переключателей на себя.

7. Отключаем электрический провод от датчика уровня масла. Также отсоединяем и колодки проводов звукового сигнала. Полностью снимаем основание подрулевых выключателей.

8. Вставляем ключ в замок зажигания и проворачиваем его до положения «I», тем самым разблокируем вал рулевой колонки. Разъединяем колодку проводов замка зажигания.

9. Откручиваем саморезы декоративной облицовки с правой стороны центрального тоннеля и снимаем ее. Аналогичным образом снимаем и облицовку с левой стороны.

10. Плоской отверткой поддеваем декоративную заглушку на центральном тоннеле. После этого отвинчиваем саморезы с обеих сторон тоннеля.

11. Крестообразной отверткой откручиваем саморезы, которые фиксируют центральный тоннель в задней его части. Немного приподнимаем центральный тоннель.

12.Снимаем воздуховод обогрева салона. Разъединяем разъемы прикуривателя и отсоединяем чехол ручки переключения передач. Полностью снимаем центральный тоннель.

13. Откручиваем саморезы крепления бардачка. Немного потянув его на себя отключаем от него провода подсветки и полностью снимаем бардачок.

14. Откручиваем крепежные саморезы, которые располагаются внутри вещевого отсека (за бардачком).

15. Отвинчиваем винты крепления приборной панели к передней части кузова автомобиля. Сначала откручиваем винт правого, а затем и винт левого крепления.

16. При помощи ключа на «10», а также крестообразной отвертки откручиваем болт крепления центральной части приборной панели.

17. Поддев прямой отверткой снимаем решетку воздуховода. Откручиваем гайку крепления приборной панели к кузову. Точно так же поступаем и с воздуховодом в левой части панели.

18. Аккуратно тянем торпедо на себя и снимаем ее с крепежных болтовых шпилек. Разъединяем все разъемные колодки с проводами. При этом для того, чтобы при установке на прежнее место все подключить правильно, маркируем все разъемы.

19. Полностью снимаем приборную панель с автомобиля. Установку производим в обратной последовательности.

Как разобрать панель приборов ваз 2112

В руководствах по ремонту автомобиля Lada 112 указывается, что для снятия панели приборов необходимо почти полностью ее разобрать. Это не всегда удобно, поэтому в данном разделе рассматривается снятие панели приборов без ее разборки

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем декоративные накладки рулевой колонки (см. «Декоративные накладки рулевой колонки – снятие и установка»).

3. Снимаем рулевое колесо (см. «Рулевое колесо – снятие и установка») без снятия контактной пластины звукового сигнала.

4. Снимаем подрулевые переключатели (см. «Подрулевые переключатели – снятие и установка») без снятия их соединителя.

5. Отсоединяем наконечники двух проводов от соединителя подрулевых переключателей (см. «Подрулевые переключатели – снятие и установка»).

6. Поддев шлицевой отверткой, снимаем ручку управления гидрокорректором фар.

7. Торцовым ключом с глубокой головкой на 21 мм отворачиваем гайку крепления гидрокорректора фар и утапливаем его шток в отверстие панели приборов.

8. Открываем крышку монтажного блока (см. «Монтажный блок – замена предохранителей и реле»).

9. В нише блока реле и предохранителей крестовой отверткой отворачиваем саморез крепления левого внутреннего кронштейна панели приборов.

10. Разъединяем колодку жгута проводов замка зажигания (1) и крестовой отверткой отворачиваем саморез крепления кронштейна диагностического разъема (2).

11. Отсоединяем наконечники двух проводов от выключателя сигналов торможения (расположен на кронштейне педали тормоза).

12. Крестовой отверткой отворачиваем два самореза крепления левой накладки консоли. Сдвигая накладку назад, выводим ее переднюю часть из зацепления с кронштейном и снимаем накладку.

13. Торцовым ключом на 10 мм отворачиваем гайку крепления панели к кронштейну консоли (под гайкой установлены наконечники трех проводов «массы»).

14. Крестовой отверткой отворачиваем винт крепления панели приборов и воздуховода, при необходимости удерживая гайку винта ключом на 8 мм.

При выполнении следующей части работы необходимо разъединять колодки жгута проводов, проложенные под панелью приборов. И хотя эти колодки имеют разные формы, разный цвет и разное количество выводов, для упрощения сборки маркером помечайте парные колодки перед их разъединением.

15. Вытянув фиксирующую скобу, разъединяем колодку жгута проводов панели приборов.

16. Тонкой шлицевой отверткой отжимаем фиксатор и разъединяем две соединительные колодки проводов, идущих от датчика иммобилайзера.

17. Шлицевой отверткой отворачиваем три самореза крепления правой накладки консоли.

18. Торцовым ключом на 10 мм отворачиваем правую гайку крепления панели приборов к кронштейну консоли.

19. Разъединяем две пары колодок проводов прикуривателя.

20. Отсоединяем колодку жгута проводов от реле противотуманного света.

21. В нише перчаточного ящика крестовой отверткой отворачиваем саморез крепления правого внутреннего кронштейна панели приборов.

22. Крестовой отверткой отворачиваем правый.

. и левый саморезы нижнего крепления панели приборов.

23. Снимаем с отбортовки передней левой стойки уплотнитель.

24. Широкой шлицевой отверткой поддеваем и вынимаем из отверстий стойки пластмассовые держатели накладки и снимаем накладку со стойки.

25. Аналогично снимаем накладку правой стойки ветрового стекла.

26. Поддев тонкой шлицевой отверткой с обеих сторон панели приборов, снимаем вентиляционные

решетки обдува стекол передних дверей.

27. Торцовым ключом на 10 мм отворачиваем две гайки верхнего крепления панели приборов, расположенные под вентиляционными решетками.

28. Отводим панель приборов на 15-20 см внутрь салона.

29. За панелью приборов разъединяем девять соединительных колодок жгутов проводов (семь разъемов (1) у левой стойки двери и два разъема (2) около рулевой колонки).

30. Убедившись в том, что все колодки жгута проводов панели приборов отсоединены от колодок бортовой электросети, вынимаем панель приборов из салона автомобиля через проем левой передней двери.

Устанавливаем панель приборов в обратной последовательности.

Как снять европанель на ВАЗ 2112 + видео

Рядовой владелец автомобиля ВАЗ 2112 редко сталкивается с необходимостью снятия панели приборов своего автомобиля. Основной причиной, из-за которой приходится демонтировать европанель, является кузовной ремонт, ремонт электрики или устройств, установленных непосредственно за панелью приборов. Так как подобраться к таким устройствам без снятия панели приборов бывает очень тяжело или даже невозможно, то в таких случаях приходится снимать всю европанель.

Снятие панели приборов также требуется при устранении скрипов и других шумов, возникающих во время езды на автомобиле, или проведении работ по установке дополнительной шумоизоляции салона. Кроме этого, даже при аккуратном обращении с автомобилем со временем панель приборов может потерять свой внешний вид и потребовать замены на новую.

В этой статье мы постараемся осветить основные этапы снятия европанели с автомобиля ВАЗ 2112. Панель приборов «Евро» можно встретить на автомобилях линейки ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112. Поэтому все, что далее будет сказано о демонтаже европанели ВАЗ 2112 справедливо и для остальных моделей. Кроме этого, следует отметить, что крепления европанели идентичны креплениям обычной панели приборов, поэтому данной пошаговой инструкцией можно пользоваться и при демонтаже обычной панели.

Итак, при снятии европанели с автомобиля ВАЗ 2112 последовательность действий должна быть следующей:

В целях безопасности необходимо обесточить бортовую сеть автомобиля. Для этого нужно отсоединить минусовую клемму от аккумуляторной батареи.

Необходимо снять рулевое колесо. Для этого плоской отверткой следует поддеть и снять с рулевого колеса декоративную накладку с надписью «LADA». Далее с помощью крестовой отвертки (Ph3) выкручиваем два шурупа, которые находятся в углублениях под снятой накладкой. После этого снимаем крышку выключателя звукового сигнала.

Теперь необходимо зафиксировать рулевое колесо. Это можно сделать двумя способами: повернуть руль до упора влево или вынуть ключ из замка зажигания и повернуть руль в любую сторону до щелчка, сопровождающего его блокировку. После этого следует выкрутить центральную гайку, удерживающую рулевое колесо. Для этого понадобится торцовый ключ с головкой на 24 (для удобства желательно использовать торцовый ключ с трещоткой).

В целях безопасности сразу снимать центральную гайку не нужно – ее следует оставить на 3-4 последних витках резьбы. После этого выставляем руль в среднее положение (передние колеса при этом должны стоять параллельно продольной оси автомобиля). Чтобы не тратить время на поиск правильного положения рулевого колеса при его установке, перед снятием руля можно нанести соосные метки на само рулевое колесо и верхнюю пластиковую крышку рулевой колонки.

Далее необходимо средними по силе ударами по задней части рулевого колеса слева – справа и сверху – снизу сбить его со шлицов вала рулевого управления. После этого можно откручивать центральную гайку окончательно и снимать рулевое колесо.

Процесс снятия рулевого колеса с автомобилей ВАЗ 2110-2112 подробно показан в следующем видео:

Теперь нужно снять боковые щитки с левой и правой стороны центральной консоли. Каждый щиток крепится в задней своей части двумя винтами, которые необходимо вывернуть с помощью крестовой отвертки (Ph3).

Далее крестовой отверткой (Ph3) откручиваем винты крепления бардачка, расположенные снизу под бардачком у передней стенки салона автомобиля. Сняв бардачок со своего места, необходимо отсоединить провода, идущие к плафону подсветки бардачка. После этого бардачок можно снимать окончательно.

Следующий шаг – крестовой отверткой выкручиваем саморезы крепления панели приборов. Один из саморезов расположен в нише бардачка, остальные – по краям в нижней части панели приборов.

Теперь необходимо с помощью рожкового ключа на 8 и крестовой отвертки выкрутить винты крепления панели приборов в районе центральной консоли.

После этого снимаем защитные решетки воздуховодов, расположенных по краям панели приборов. Для этого достаточно поддеть их плоской отверткой.

Далее торцовым ключом откручиваем гайки, расположенные под снятыми решетками воздуховодов.

Снимаем панель приборов со шпилек, поднимая ее вверх и потянув на себя. После этого необходимо отсоединить все разъемы на жгутах проводов, идущих к панели приборов, предварительно пометив их для последующей сборки. Теперь панель приборов можно снимать окончательно.

Процесс снятия панели приборов с ВАЗ 2112 показан в следующем видео:

Надеемся наша инструкция будет полезна для Вас!

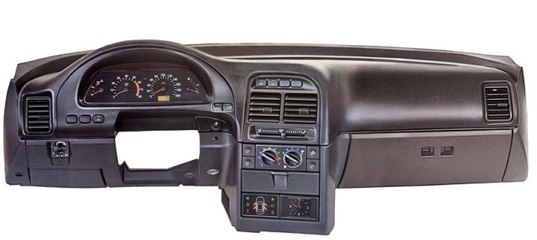

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

1 – панель
2 – боковое сопло вентиляции и отопления салона
3 – накладка панели приборов
4 – винты крепления накладки
5 – винты крепления панели
6 – коробка
7 – накладка консоли
8 – крышка
9 – щиток панели приборов
10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

Отсоединяем аккумуляторную батарею
Снимаем рулевое колесо и подрулевые переключатели
Обязательно снимаем верхнюю облицовку туннеля пола
Снимаем бардачок и отвинчиваем винты крепления
Снимаем ручку гидрокорректора фар потянув на себя
Откручиваем гайку гидрокорректора и вынимаем его
Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
Отсоединяем колодки электропроводки
Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это –

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на “десятку” две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на “десятку” можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Ваз 2110 снятие торпеды

Снятие торпеды на ваз 2110 часть 1… — Лада 2110, 1.5 л., 2002 года на DRIVE2

Давно чет уже не писал в драйв, руки чет не доходили до этого, но но в машине поменялось не мало.поменял сигналы, щиток приборов, подрулевые переключатели, руль, протянул проводку для усилителя, поменял термостат и проклеил всю торпеду. Ну теперь к торпеде в середине января решил я на выходных торпеду снять.Когда машину купил она вся гремела не прикручена была и а саморезы ввернуть нельзя было их ток с нутрии самой торпеды можно.на улице мороз -15 я машину прогрел до 70 градуов она больше и не прогревалась и приступил к снятию.Я расскажу как надо снимать но я снимал торпеду -все что вижу все откручиваю и снимаю что мешается не по порядку делал.Некоторые фото брал из интернета.
Сначала с щитка приборов, откручиваем верхнию часть она держится на 4 саморезах(у меня), отсоединяем провода от кнопок, дальше щиток приборов он на 2 болтах крепится и отсоединяем 2 фишки от щитка готово. дальше я вынул магнитофон бортовые 2 компьютера регулировку печки и решетку(откуда воздух дует в середине торпеды).Потом снял вещевой ящик он крепиться на двух саморезах, сразу под ним открутил болтик и с водительской стороны тоже (он находится в самом низу торпеды с краю)и вверху будет болтик то же с двух сторон с водительской нужно будет вынуть блок предохранителей, и тоже сверху он будет но подлесть к нему не просто.

Полный размер

Потом нужно снять два передних сидения они мешаются( но я ток одно пассажирское)далее разбираем тоннель, он состоит из 2 частей верхняя держится на на 6 саморезах под фигурную отвертку и сразу надо снять 2 щитка с двух сторон и две гайки головкой на 10.Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола.и провода прикуривателя

Нижняя держится на 6 гайках .Головкой «на 10» отворачиваем: две гайки в средней части задний и передней часть тоннеля

Далее откручивает две гайки удлиненной головкой на десять сверху торпеды перед этим сняв две крышечке тоже с двух сторон
Снимаем руль(нужно снять накладку Grang Victoria и головкой вроде на 24 с удлинителем открутить гайку внутри руля при этом нужно чтобы кто то держал руль) Отсоединяем накладки на стойки ( с лева и с права ) Для тех кто не понял о чем я это те накладки на которых часто стоят пищалки или рядом с ними.
Берем хороший фонарик и смотрим за отодвинутую панель со стороны водителю. Берем хорошие ножницы и отрезаем все жгуты которые крепят связки проводов, всё что можно отсоединить, отсоединяем и помечаем и помечаем. Панель всё ещё не выходит? Смотрите внимательнее не всё отсоединили, не все жгуты отрезали.
В процессе отсоединения проводов панель будит больше отходить.
Снимая панель лучше сразу отсоедините ёлочку от печки или от панели, в противном случае отпадет придется подымать) ну вроде и все далее я занес ее домой и наследующий день начал проклеивать об этом я напишу в другом бортжурнале.

это фото который остались.

Полный размер

Цена вопроса: 0 ₽ Пробег: 16 000 км

www.drive2.ru

Снятие торпеды ваз 2110 2111 2112. — Лада 2112, 1.5 л., 2001 года на DRIVE2

ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ

Доброго времени суток! Долго не мог выложить материал по личным причинам) Но время это настало иии) Поехали, К сожаление часть материала была утеряна безвозвратно, поэтому на фото общий вид, кроме танеля КПП!, тоже посеял фотки =(((
И так поехали)
Разбирал панель сам в первые в одну маску)
Сам опирался в мануалы по разборке) Не всё там написано хочу сказать. А если и написано то многое усложняет работу в целом. Поэтому по возможности оперитесь на мой отчет.
Самым сложным было снять торпеду! Что нам для этого понадобится:
Головка на 10 желательно с маленькой трещоткой!
Головка на 24 (торцевой) или трещотка с удлинителем!
Крестовая отвертка!
Плоская отвертка! Хорошо заточенная!
Для тех кто боится разобрать и не собрать разъемы как надо Лейкопластырь и Маркер!
Коробочка желательна для болтов винтов и т д.
Плоскогубцы!
Ножницы!

Поехали!

Для начала снимаем танель КПП иначе снятие торпеды превратится в головоломку.
Снять танель КПП просто.
По бокам раскручиваем болты крепления ( сложности возникнут с болтами рядом с сидениями, лезим под седло или ищем способ подобраться к болтам)
Снимаем крышку у ручника, если не понятно о чем это я, опустите ручник и крышка окажется прямо под кулаком. Там откручиваем болт. +
Снимаем чехол рычага КПП выкручиваем 3 болта +
Вынимаем кнопки свеклоподъемников и прочих опций тонеля.
Беремся за пепельницу задних пассажиров (тонель) и подымаем крышку танеля на верх и небольшими рывками тянем её в сторону заднего дивана.
Получив доступ к нижней части тонеля откручиваем все болты крепящие его к полу.
ТОНЕЛЬ СНЯТ!

Снятие торпеды!

Снимаем с торпеды все воздушные дефлекторы
Снимаем решетку воздухана с верху (рядом у многих находятся пищалки) Не ковыряйте её со всех сторон! она крепится по узким краям находим там отверстие вставляем точеную отвертку и вынимаем решетку.
Под решеткой выкручиваем болт на 10 головкой с удлинителем (с обоих сторон торпды) выкрутили со шпилькой ? Я вас поздравляю вы такой же неудачник как и я.
Снимаем панель рулевого конеса ( ту что над и под замком зажигания.
Снимаем бордачек ( лезем под него если не можем нащупать 2 болта и откручиваем) придерживайте его или свалится оборвав провода лампы. Отсоединяя провода НЕ УВЕРЕНЫ СМАТЫВАЕМ В ЛЕЙКОПЛАСТЫРЬ! И ПИШЕМ ЧЁ К ЧЕМУ! И КУДА!
Сняв бордачек видем с верху болт крепление торпеды + скручиваем.
Скручиваем саморез + ближе к двери в самом низу у бордачка.
Снимаем крышку монтажного блока по аналогии с бордачком.
Откручиваем (монтажный блок с предохранителями) 1 болт на крышке +
По аналогии с бордачком в монтажном блоке ближе к правой его части видим саморез + ( придется наклонится что бы увидеть его)
Снимаем защитные панели под ногами пассажира и водителя с каждой стороны по 2 болта +
С обоих ( пассажирской и водительской) под снятыми крышками ближе к концоли видим саморезы, с водительской стороны к ним посажена масса! Или скручиваем с массой или скручиваем по аналогии с пассажирской стороной. К чему я это говорю? Есть небольшие различия в торпедах.
Скорее всего вы будите сидеть после всех манипуляций на водительском сидении =) Посмотрите рядом с рычажком открытия капота будет саморез +, скручиваем.
Снимаем спидометр.
Снимаем 4 болта маски спидометра 2 верх 2 низ
Снимаем спидометр открутив по его бокам 2 болта +
Помечаем лейкопластырем если есть не уверенность в обратной сборке.

Ну вот и всё можно покурить =) Не курите ? Тогда продолжаем)

Снимаем всю электронику с консоли.
Не забываем про датчик эмобилайзера! У кого не работает он или отключен, отрезаем его, если нет желания заместо него поставить кнобку запуска можете примотать его обратно, или для понта поставить его. Проводов там не много, 2 помоем.
Так же не забываем о корректоре фар.
Как правило возникают проблемы только с выдергиванием магнитолы, работаем точеной отверткой, желательно иметь одноразовые сьемники. Всё кроме магнитолы снимается достаточно легко.
Незабываем пометить все разьемы если не уверенны!
Снимаем на руле крышку клаксоны (((гудыпсы) фафаколки) бибикалки) откавыряв пластиковую накладку LADA ключом на 24 ГОЛОВКОЙ или торцом откручиваем гайку крепления руля. Помечаем шлицевое соединение маркером для того что бы поставить потом руль в верном положении, и резкими движениями в лева в право вырываем руль.
Отпускаем рычаг положения рулевого колеса.
Отсоединяем накладки на стойки ( с лева и с права ) Для тех кто не понял о чем я это те накладки на которых часто стоят пищалки или рядом с ними, кстати вы не забыли их отсоединить ? =)
Так как многие из нас неудачники которые выкрутили верхние болты вместе со шпильками торпеда или на вас уже грохнулась или вам надо её немножко потянуть на верх и на себя, она полностью не выйдет! Не тяните дальше!
Берем хороший фонарик и смотрим за отодвинутую панель со стороны водителю. Берем хорошие ножницы и отрезаем все жгуты которые крепят связки проводов, всё что можно отсоединить, отсоединяем и помечаем и помечаем. Панель всё ещё не выходит? Смотрите внимательнее не всё отсоединили, не все жгуты отрезали.
В процессе отсоединения проводов панель будит больше отходить.
Снимая панель лучше сразу отсоедините ёлочку от печки или от панели, в противном случае отпадет придется подымать)
Для чего бы вы её не снимали! ДАМ СОВЕТ ПРОКЛЕЙТЕ ПАНЕЛЬ! Заделайте все щели в туннелях воздуханов и доработайте ёлочку!( информация в следующем посте) и поставе хоть самую плохую но шумку щита салона и двигателя. Убейте сразу 2х или 3х зайцев за 1 подход!
Вот и всё панель снята! Жесть …

Как одеть панель ? В обратной последовательности! Но есть особенности подробности в следующем посту! (Пост выше)

ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ

www. drive2.ru

Как снять торпеду ВАЗ 2110? (Фото, видео)

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения. Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть.

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Торпедо снято, все, что нужно было разобрать, мы разобрали, осталось лишь провести ремонтные работы, ради которых собственно и затевалась вся процедура.

Напоследок хочется посоветовать – пользуясь возможностью, не поленитесь и прочистите вентиляционные каналы, рано или поздно они все равно засорятся и вам снова придется осуществлять снятие торпедо.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Снятие воздуховода.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Снятие воздуховода.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

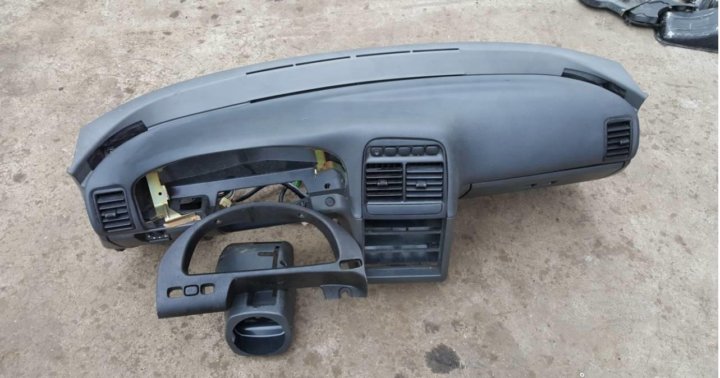

Так выглядит снятая и отключенная торпеда.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

automas.ru

ВАЗ-2110 как снять торпеду | Как снять торпеду на ВАЗ-2110 старого образца видео

Решились самостоятельно заняться тюнингом салона своей «десятки» и заменить торпеду, тогда следует иметь представление о том, как следует снимать панель приборов.

Снимать торпеду с ВАЗ-2110 удобнее вдвоем. Прежде всего нужно убрать все лишнее из салона автомобиля.

Для снятия рулевого колеса поддеваем отверткой и снимаем пластиковую накладку (крепится на штифтах).
Далее снимаем кнопку сигнала, крепящуюся двумя саморезами.
Откручиваем гайку на 24, удерживающую руль.
Вытягиваем покачивая на себя рулевое колесо.
Снимаем переключатель поворота и отсоединяем от него колодку разъема.
Аналогичным образом снимаем включатель управления дворниками и отсоединяем колодку разъема.

Регулировкой руля опускаем шток руля в нижнее положение.
Снимаем рамку приборного щитка предварительно вывернув 4 крепежных самореза.
Перевернув рамку метим маркером разъемы и выключатели, после чего отсоединяем колодки.
Отворачиваем 2 винта приборной панели и выворачивая вынимаем ее.
На обратной стороне приборной панели имеется два разъема (белый и красный). Отсоединяем их и вынимаем приборную панель.

Выкручиваем саморезы и сжимая защелки и нажимая вниз вынимаем бардачок.
Откручиваем крепеж и вынимаем блок предохранителей. Помечаем маркером разъемы и отсоединяем их от жгутов.

Снимаем боковые крышки консоли, расположенные в ногах пассажира и водителя.
Снимаем обшивку рычага к.п.п.
Вытаскиваем пепельницу.
Убираем заглушку под ручным тормозом.
Отсоединяем штекеры прикуривателей, стеклоподъемников и подогрева сидений.
Уводим вниз замки ремней безопасности и снимаем панель между пассажиром и водителем.
Снимаем устройство гидрокоррекции фар и регулятор яркости приборной панели.
Откручиваем гайки крепления тонеля.
Снимаем магнитолу и блок управления отоплением, маркируя и отсоединяя разъемы.
Вынимаем центральный тонель.

Снимаем обшивочные панели выше торпеды с двух сторон. Это лучше делать при помощи двух ножей.
Откручиваем гайки крепления верхней части торпеды.
Выкручиваем саморезы крепления нижней части торпеды.
Отсоединяем крепление диагностического разъема.
Заводим жгуты проводов за Торпеду чтобы не мешали и снимаем торпеду.

ovaze.ru

Ваз 2110 снятие торпеды — Автожурнал MyDucato

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Так выглядит снятая и отключенная торпеда.

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

В дизайне автомобиля ВАЗ-2110 торпеда является самой показательной частью.

Каждому водителю хочется в процессе езды сидеть в красивом и дорогом салоне. Но заводская панель имеет угрюмый угловатый вид. Это становится особо заметно, после долгой эксплуатации машины, когда на ней начинают появляться потертости и царапины.

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно по причине скрежета и скрипа. Есть несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются между собой своим дизайном. Панель в продаже есть в виде комплекта:

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Демонтаж

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным. Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится. В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

набор ключей и отверток;
маркер;
этикетки на клеевой основе.

В основной работе будут задействованы ключ на 10 и крестообразная отвертка. Понадобится и маркер на водной основе, так как он хорошо смывается, он необходим, чтобы не перепутать снятые детали. Это относится и к клеящимся этикеткам. Деталей и проводов слишком много, поэтому полагаться на память не стоит. Наклейки и маркированные пометки помогут вспомнить начальное место всех составляющих.

Подготовительная работа

Некоторых устраивает демонтаж без снятия остальных составляющих салона, но это отбирает лишнее время и усложняет процесс в целом. Чтобы не добавлять себе работы, рекомендуется освободить салон для свободного передвижения. Строго соблюдая последовательность, надо снять:

кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Нижнюю часть демонтируем таким же образом. Следующее – устранение бардачка, после него следует снять реле и монтажный блок. По мере разборки нужно маркировать все провода. Особое внимание необходимо уделить спидометру.

Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Варианты замены стандартной панели ВАЗ 2110:

Тонкости

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Снимаем торпеду ВАЗ 2110 и устанавливаем накладку: подробная инструкция с фото

В интерьере ВАЗ 2110 торпедо является наиболее заметной частью. Каждому водителю хочется садиться в стильный и ухоженный салон. Но штатная панель выглядит угловато и серо. Особенно это заметно после длительной эксплуатации, когда на панели появляются потертости, царапины и трещины. Автомобилисты решают эту проблему разными способами – кто-то ставит другую штатную торпеду от ВАЗ 2110, другие водители предпочитают устанавливать европанель – так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку, хотя бы внутри. Что бы вы не выбрали, везде снятие панели является обязательным условием. В этом материале мы расскажем, как правильно демонтировать штатную панель и установить версию евро.

Альтернативная торпеда

Альтернативное торпедо мягче, чем штатное торпедо «десятки», но главное преимущество – это отсутствие неприятного скрежета и скрипа. Автомобилисты решают избавиться от штатной именно из-за скрипа. Для автомобиля ВАЗ 2110 предусмотрено несколько видов панелей, которые отличаются по дизайну.

Продается панель комплектом:

Сама панель, которая является альтернативой штатному пластику.
Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
Набор проводов и колодка для сдвоенного выключателя.
Кнопки для ближнего света, обогрева, габаритов и противотуманок.
Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» множество соединений и проводов. Каждое действие должно быть аккуратным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не встанет нормально, а в автомобиле заметно прибавиться скрипа во время движения.

В некоторых случаях полностью демонтировать штатную панель не нужно. В нашей статье предоставлено описание полного разбора.

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Главными помощниками в этой работе станут ключ на 10 и крестовая отвертка. Карандаш или смывающийся маркер нам нужен для того, чтобы помечать снятые элементы. Касается это и самоклеящихся этикеток. Проводов и деталей слишком много, после разбора вы уже забудете, где какой компонент стоят. Пометки и наклейки напомнят вам о местоположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить разбор без демонтажа других компонентов салона, но это существенно усложняет и продлевает работу. Мы рекомендуем подготовить салон, так как вам понадобится место для маневров. Снимите кресла и руль – соблюдайте эту последовательность. Также стоит разобрать туннель пола.

Для этого необходимо открутить саморезы и подвинуть деталь ВАЗ 2110 назад. С нижней частью проделываем такую же операцию. Следующий шаг – это демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе необходимо маркировать каждый провод. Особенно аккуратно нужно обращаться со спидометрами.

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Готово, торпеда демонтирована, вы можете заменить отдельные ее компоненты, поставить другую панель от ВАЗ 2110 или провести тюнинг при помощи европанели. Сборка проходит в обратной последовательности. Вместо штатной панели будет установлена накладка? Тогда переходим к следующему разделу.

Установка накладки торпедо

Накладка будет установлена после полной разборки – это проще и удобнее. В инструкции сказано, что накладку необходимо обрезать по периметру. Теперь можно собирать корпус: помещаем в него аксессуары и приборные разъемы, которые шли в наборе. Аккуратно раскладываем проводку с основании накладки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их при помощи стяжек. Обратите внимание, что на накладке есть дополнительные кнопки – к ним необходимо подсоединить штатные разъемы. Крепится накладка к родной панели при помощи саморезов. Теперь можно проводить установку в обратном порядке.

Заключение

Основное преимущество установки после полного разбора заключается в том, что мы можем провести качественную шумоизоляцию за пластиком, ведь именно оттуда доносится сильный шум работы силовой установки. Не жалейте антискрипа. Времени работа займет очень много, но оно того стоит.

myducato.ru

Замена торпеды ВАЗ — 2110 на приоровскую — Лада 2110, 1.6 л., 2005 года на DRIVE2

Полный размер

Купив десятку, почти сразу плявилась идея поставить туда торпеду от приоры, старая мало того, что выглядела потрепано, так она еще и гремела. Также не было ни одного кармашка под мобильный. На десяточной торпеде можно было положить все сверху, правда летом при повороте у меня чуть телефон в правое окно не вылетел.

Тут на разборке увидел битую приору и решил, что пора заняться этим делом. Забрал торпеду оттуда, вместе со всем пластиком, кнопками, рулем и рулевой колонкой. Более детально осмотрел торпеду, видимо после дтп она была лопнута в трех местах, запаял как мог, теперь надо подумать как ее в машину вкорячить.

Полный размер

Начал разбирать десяточную торпеду. Снял бороду с двух сторон, держится она на трех винтиках, в моем случае на одном, все же отломано до меня было). Снял также кожух рулевой колонки Вытаскиваем бортовик, часы, печку, все кнопки, заглушки и магнитолу. 2 гайки наверху под воздуховодами слева и справа, винт около ручки открытия капота и симметрично ему с правой стороны. Вытаскиваем бардачок, там еще одна гайка. Открываем блок предохранителей и там еще гайка. Откручиваем массу, с левой стороны за магнитолой. Выкручиваем винты обшивки тоннеля, где он крепится к торпеде, их там 2, в моем случае ни одного))). Между сидениями выкручиваем еще пару винтов, вытачкиваем пепельницу, кнопки стеклоподъемников, кнопки подогрева сидений, снимаем наболдажник с рычага кпп и вытаскиваем этот пластик. Под ним есть еще пластик, который прикручен 6 гайками к полу, его тоже меняем и достаем воздуховоды, которые под передними сидениями, в моем случае там их вообще не было). Кажется, ничего больше не упустил, теперь можно сдергивать торпеду. Увы, как выяснилось позже, колхозный руль, который стоял у меня, тоже пришлось снять. Отодвинув торпеду в сторону салона, пометил все фишки, которые шли на подкапотную проводку и на задние фонари, и поразъединял все фишки. Все, старая торпеда свободна, больше мне она не нужна. И чуть не забыл, пластик на стойках тоже надо снять, он на клипсах.

Полный размер

Торпеда мне досталась вместе с подторпедной проводкой, теперь тут 2 варианта: или же сращивать приоровскую проводку с десяточной, или же менять полностью всю проводку на приоровскую. Плюс ко всему, один раз у меня загорелся плюсовой провод на генератор, где то замкнул на массу и начал гореть, еле успел потушить. Увидев приоровские фишки 2 по 32 пина и одну на 8, понял, что проще и лучше будет перекинуть всю проводку. Поехал на разборку за проводкой. Вернул руль обратно и подключил все провода, но уже без торпеды)

Полный размер

Поехал к знакомому за помощью, сам не смог разобраться с этим клубком проводов. 3 часа выясняли какая фишка куда идет, переделали фишки на фары, на дворники, и еще по мелочи.

Вернулся домой и начал разбирать салон. Снял сидения, ковер, шумку и добрался до старых проводов, которые были прилично обмазаны смолой, 8 часов ушло на разборку салона, демонтаж старой проводки, прокладку новой и сборки салона. И еще где-то около часа, чтобы полностью смыть с себя смолу).

Полный размер

На следующий день начал вытаскивать подкапотную проводку, заняло это по времени где-то часа 4, и то потому что неудобно было лезть под жабо.

Теперь все готово, проводка на месте, осталось только засунуть торпеду и подключить ее. Поменял железку, на которой стоят мозги. Приоровская чуть короче получилась. Почти сразу заметил, что верхние крепления на приоровской торпеде немного скошены, поэтому она не плотно прилегает к лобовому и по краям, зазор где-то в сантиметр с каждой стороны, но ничего страшного. Обшивки дверей не стал менять, к счастью, после установки торпеды, двери хорошо закрылись и даже не касались выступов на дверных картах. Торпеду прикрутил на 2 гайки наверху и два винта внизу (больше не нашел креплений). Поставил пластик на стойки уже приоровский. Подключил эти огромные фишки, кнопки, поставил панель, осталось только поменять рулевую колонку и сделать это надо было до установки торпеды. Сбил 2 болта и открутил 2 гайки, снял десяточную и сравнил с приоровской, на приоровской карданчик меньше и не дотягивается до рейки, карданчик пришлось оставить от десятки.

Кажется ничего не забыл, теперь торпеда стоит на своем законном месте и спмое главное, что везде есть винтики и все держится как и должно)

Полный размер

Ставим обратно обшивку тоннеля, уже приоровскую, под подлокотник вкручивается стальной усилитель подлокотника, ну и собственно сам подлокотник. По сути все готово, но, поворотники не работают, печка не дует, погуглил, оказывается надо еще докупить блок комфорта. Метнулся на разборку, забрал его, и все ожило. В итоге на это все ушло где-то чуть больше недели, еще есть что доработать по мелочи, например стеклоподъемники, которые я бросил в ногах у водителя, позже сделал дырки в карте и поставил их туда. Еще куда-то исчезла проводка подогрева сидений, в старой косе не нашел ее, подогрев пришлось делать самому с нуля, также поставил передние туманки, изначально их не было, кинул на них проводку. Руль получился некрасивый, во время удара сработала подушка на приоре, кожух порвало, пришлось вытащить уже сработавшую подушку, пиропатрон, и поставить уже спаянный кожух подушки на место. Некрасиво, но лучше, чем ездить с открытым рулем. Ну и остался кожух рулевой колонки, с ним отдельная история, потому что он почему-то не влезал, было маленькое расстояние между рулем и замком зажигания. Уж очень не хотелось его кромсать, но делать нечего, начало бесить, что в ногах мотаются провода, сделал вырез побольше около замка, вроде встал на место, но начал тереть по рулю, неизвестно почему. Один удар кулаком снизу по кожуху решил эту проблему)))

Вот еще несколько фоток с готовым результатом

Полный размер

Торпеда мне обошлась в 7000руб, проводка 1000руб и блок комфорта 2000руб, итого 10000руб

Полный размер

www.drive2.ru

Как снять торпеду на ВАЗ-2110: инструкция пошаговая

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Читайте также: Как снять печку на ВАЗ-2110

Демонтаж

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

набор ключей и отверток;
маркер;
этикетки на клеевой основе.

Подготовительная работа

кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Читайте также: Выбор масляного фильтра на ВАЗ-2110

Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Читайте также: Выбор трехуровневого регулятора напряжения на ВАЗ-2110

ladaautos.ru

Как снять и установить панель приборов на ваз 2110

Большая фото и видеоинструкция по самостоятельной разборке щитка приборов на автомобилях ВАЗ 2110, 2111, 2112.

1. Первым делом отсоедините минусовой провод от аккумулятора.

2. Во-вторых, придется снять рулевое колесо и подрулевые переключатели.

3. Снимаем верхнюю облицовку туннеля пола.

5. Снимаем монтажный блок с крышкой.

6. Потянув на себя, снимаем ручку переключателя гидрокорректора.

7. Открутите гайку крепления переключателя и достаньте его с другой стороны так, чтобы он висел на штангах.

9. Откручиваем гайки под верхними боковыми соплами с обеих сторон.

10. Открутите винт крепления снизу слева.

11. Открутите винт крепления в нише монтажного блока.

12. Открутите винт крепления с левой стороны консоли.

13. Открутите винт крепления с правой стороны консоли.

14. Открутите винт в нише вещевого ящика.

15. Открутите винт снизу справа.
16. Снимаем с передней стойки часть уплотнителя.

19. Разъедините колодку с проводами под панелью приборов.

21. Откручиваем гайку крепления кронштейна колодки контроллера к усилителю панели.

22. Отсоедините три провода “массы” от кронштейна.

23. Рядом с педалью газа разъедините колодки с проводами.

25. Теперь отсоедините 2 колодки с проводами от контактов сигналов торможения.

26. Разъедините хомут который стягивает пучки проводов в нише блока реле и предохранителей.

Установка панели приборов на автомобиль

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.

2. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.

3. С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.

4. Установите воздуховод обогрева ног таким образом, чтобы..

4…. воздуховод вошел в отверстие корпуса воздухораспределителя.

Видео по снятию щитка приборов:

avtoremont.club

Снятие торпеды Ваз 2110,2111,2112

1. Отсоедините » — » от аккумулятора.
2. Снимите кожух рулевого вала, руль и выключатель зажигания.
Чтобы было лучше видно, в статье фото со снятой рулевой колонкой и передними сидениями.

3. Отверните пару саморезов крепления правого щитка тоннеля пола.

4. Снимите его

Также снимите левый щиток

5. Поддев отверткой, выньте заглушку из крышки тоннеля пола.

6. Крестовой отверткой отверните два самореза по середине тоннеля.

7….и два в задней его части.

8. Приподнимите крышку тоннеля пола.

Если на автомобиле стоят электростеклоподъемники, то отключите разъемы от него.
9. Отсоедините разъемы от прикуривателя.

10. Поддев отверткой, отсоедините чехол рычага переключения передач от тоннеля пола.

11. Снимите крышку тоннеля пола.
12. Ключом «на 10» отверните гайку крепления воздуховода обогрева салона…

13… снимите воздуховод.

14. Головкой «на 10» отверните: две гайки в середине переднего крепления корпуса тоннеля пола…

15… две гайки сзади

16. Снимите корпус тоннеля пола.

17. Крестовой отверткой отверните два самореза кронштейнов петель бардачка

18. Придерживая бардачок

19. Отсоедините провода от лампы освещения и снимите ящик.

20. Крестовой отверткой отверните два самореза крепления панели : в левой части — под крышкой монтажного блока…
21….в правой части — под бардачком.

22. Крестовой отверткой отверните два самореза (один с каждой стороны) бокового нижнего крепления панели.

23. Крестовой отверткой и ключом «на 8» отверните два винта крепления панели к кронштейну контроллера.

24. Поддев отверткой, …

25. Извлеките боковые сопла вентиляции.

26. Головкой «на 10» отверните две гайки крепления панели.

27. Приподняв вверх, снимите панель со шпилек и сдвиньте ее назад.

28. Чтобы полностью ее снять отсоедините разъемы проводов (предварительно их нужно пометить, чтобы не запутаться при сборке) и снимите гидрокорректор фар.

29. Снимите панель

30. Подденьте отверткой воздуховод обогрева ног…

31…и отсоедините его от корпуса воздухораспределителя

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

1 – панель
2 – боковое сопло вентиляции и отопления салона
3 – накладка панели приборов
4 – винты крепления накладки
5 – винты крепления панели
6 – коробка
7 – накладка консоли
8 – крышка
9 – щиток панели приборов
10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

Отсоединяем аккумуляторную батарею
Снимаем рулевое колесо и подрулевые переключатели
Обязательно снимаем верхнюю облицовку туннеля пола
Снимаем бардачок и отвинчиваем винты крепления
Снимаем ручку гидрокорректора фар потянув на себя
Откручиваем гайку гидрокорректора и вынимаем его
Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
Отсоединяем колодки электропроводки
Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Шумоизоляция панели ВАЗ 2110

myautoblog.net

Как снять нижнюю панель ваз 2110

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

1 – панель
2 – боковое сопло вентиляции и отопления салона
3 – накладка панели приборов
4 – винты крепления накладки
5 – винты крепления панели
6 – коробка
7 – накладка консоли
8 – крышка
9 – щиток панели приборов
10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

Отсоединяем аккумуляторную батарею
Снимаем рулевое колесо и подрулевые переключатели
Обязательно снимаем верхнюю облицовку туннеля пола
Снимаем бардачок и отвинчиваем винты крепления
Снимаем ручку гидрокорректора фар потянув на себя
Откручиваем гайку гидрокорректора и вынимаем его
Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
Отсоединяем колодки электропроводки
Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Панель приборов — снятие и установка

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Крестовой отверткой отворачиваем три самореза крепления левой накладки консоли панели приборов.

3. Снимаем накладку, выводя выступ в нижней ее части из кронштейна кузова.

4. Крестовой отверткой отворачиваем пять саморезов крепления правой накладки консоли панели приборов.

5. Отсоединяем колодку жгута проводов от прикуривателя.

6. Отсоединяем колодку провода от лампы подсветки прикуривателя.

7. Вытолкнув изнутри, вынимаем нишу для мелких предметов.

8. Крестовой отверткой отворачиваем два самореза крепления и утапливаем колодку диагностического разъема внутрь панели.

9. Потянув на себя или поддев отверткой, снимаем рукоятку выключателя электровентилятора отопителя.

10. Узкой шлицевой отверткой, вставленной между рычагом и рукояткой, снимаем рукоятку с рычага.

11. Крестовой отверткой отворачиваем два самореза над щитком приборов.

12. Так же отворачиваем два самореза под щитком приборов.

13. Поддев отверткой снимаем заглушку и отворачиваем саморез верхнего крепления накладки панели приборов.

14. Отворачиваем два самореза (второй находится с правой стороны накладки) нижнего крепления накладки.

15. Немного отводим накладку в сторону от панели приборов.

16. Маркером (или иным способом) помечаем порядок подсоединения колодок жгута проводов к выключателям.

17. Отсоединяем колодки жгута проводов от выключателей.

Замечание: При необходимости замены накладки панели приборов извлекаем из нее выключатели.

19. Отворачиваем болты крепления кронштейна рулевой колонки и опускаем колонку вниз (см. «Рулевая колонка — снятие и установка»).

20. Крестовой отверткой отворачиваем два самореза крепления кронштейна к панели.

21. Ключом на 8 мм

отворачиваем два самореза крепления кронштейна к правой поперечине.

. а также два самореза нижнего крепления кронштейна.

22. Отводим кронштейн с блоком управления и блоком реле и предохранителей в сторону.

23. Крестовой отверткой отворачиваем саморез крепления световода и снимаем его с панели приборов.

24. Крестовой отверткой отворачиваем четыре самореза крепления блока управления отопителем и утапливаем его в панель.

25. С внутренней стороны панели, повернув на 90°, снимаем патрон лампы подсветки ручки выключателя электровентилятора отопителя.

26. Отжав фиксатор с правой стороны воздуховода, вынимаем его из панели.

27. Потянув на себя, снимаем ручку гидрокорректора фар.

28. Таким же образом снимаем ручку регулятора подсветки приборов.

29. Поддев отверткой, снимаем декоративную вставку панели приборов.

30. Чтобы не повредить световод, крестовой отверткой отворачиваем саморез его крепления и снимаем с панели.

Предупреждение! Световоды подсветки ручек выключателя электровентилятора отопителя и гидрокорректора фар не взаимозаменяемы.

31. Торцовым ключом на 21 мм

(свечной ключ), или плоскогубцами с узкими губками отворачиваем гайку крепления гидрокорректора (1) и утапливаем его внутрь панели приборов.

32. Таким же образом отворачиваем гайку крепления регулятора подсветки приборов (2) (см. фото выше).

33. Повернув патрон лампочки на 90°, вынимаем лампу подсветки гидрокорректора из панели.

34. Разъединяем колодки жгута проводов регулятора подсветки приборов.

35. Разъединяем две колодки проводов датчика иммобилайзера.

36. Отсоединяем колодку жгута проводов от блока иммобилайзера.

37. Разъединяем колодки жгута проводов лампы освещения вещевого ящика.

38. Разъединяем колодки жгута проводов розетки переносной лампы.

39. Крестовой отверткой отворачиваем два самореза верхнего крепления панели (второй саморез находится с правой стороны).

40. Отворачиваем два самореза нижнего крепления панели.

41. Крестовой отверткой отворачиваем саморез крепления панели к левой поперечине.

42. Снимаем панель приборов.

Устанавливаем панель приборов в обратной последовательности.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену. Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Снимаем торпеду ВАЗ 2110 и устанавливаем накладку: подробная инструкция с фото

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Альтернативная торпеда

Продается панель комплектом:

Сама панель, которая является альтернативой штатному пластику.
Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
Набор проводов и колодка для сдвоенного выключателя.
Кнопки для ближнего света, обогрева, габаритов и противотуманок.
Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

В дизайне автомобиля ВАЗ-2110 торпеда является самой показательной частью. Каждому водителю хочется в процессе езды сидеть в красивом и дорогом салоне. Но заводская панель имеет угрюмый угловатый вид. Это становится особо заметно, после долгой эксплуатации машины, когда на ней начинают появляться потертости и царапины.
Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Снимаем торпеду

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Подготовительные работы

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Как Снять Торпеду На Газели Старого Образца

Установите новую панель инструментов на Газель или не. вот вопрос

Многие водители, отдавая дань моде, хотят заменить старую панель приборов на Газели на новую. Статья посвящена «аккуратности Газели»: пункт назначения, возможные неисправности. Приведены инструкции по снятию и установке торпеды.

Назначение панели

Основная цель приборная доска. проинформировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению устройств.

Панель приборов Газель в старом стиле содержит от 3 до 5 круглых циферблатов, которые окружены различными индикаторами. Самые большие из них. тахометр и спидометр. Основным инструментом является спидометр, поэтому он всегда находится в центре.

Третий по величине прибор. это датчик температуры охлаждающей жидкости. Кроме того, аккуратно поставьте циферблаты, чтобы зарядить аккумулятор, количество бензина. Масляный циферблат присутствует реже.

Аккуратный Старый стиль

Обновленный вид

Водители превращают старую отделку в приборную панель для бизнеса из-за ее привлекательного внешнего вида. Вторая причина замены заключается в том, что приборная панель «Газель» имеет расширенные функциональные возможности и больше возможностей для предоставления информации о работе автомобиля.

Панель Euro оснащена двумя большими циферблатами спидометра и тахометра и двумя маленькими циферблатами для индикации количества бензина и температуры охлаждающей жидкости. Другие индикаторы находятся в центре.

Простота панели Euro облегчает восприятие информации водителем. Недостатком новой панели является сложность установки. Тем не менее, признание содержится в инструкции. Если автолюбитель имеет опыт такой работы, то установить новое устройство будет непросто.

функциональная

При правильной установке новая комбинация приборов работает правильно. Единственным недостатком является низкая подсветка, которая почти не видна ночью. Рекомендуется установить светодиодную подсветку приборов и по периметру панели (автор видео Челябинска).

На «Газели» имеется 20 индикаторов, указывающих на то, что один из узлов или датчиков автомобиля не работает.

Если индикатор Стоп горит одним из значков, рекомендуется устранить проблему перед перемещением.

Снимаем панель с газели 2005 года. Установка и снятие панели Газель. Стреляем торпедой в газель.

Подпишитесь на канал. Ремонт газели

. в качестве
взлетать
панель на
газели
.

Замена печных двигателей на старую газель.

Меняем мотор отопителя, не удаляя пар.

Информация о состоянии основных компонентов и компонентов автомобиля отображается на приборной панели с помощью индикаторов. Подробное описание назначения каждого можно найти в инструкции по установке и эксплуатации.

Типичные недостатки

Следующие ошибки возможны после изменения заклинания:

не работает ни часть устройства, ни вся панель;
стрелки на устройствах останавливаются;
Неверные показания датчика.

Вы можете решить проблему, выполнив следующие действия:

Установка и снятие торпеды

Приборная доска входит в комплект Евро Газель. В последних версиях он устанавливается на заводе. Пожилые водители также хотят обновить свои торпеды. Заменить аккуратную несложно: дизайн креплений практически не изменился, а сиденья панели имеют одинаковые размеры.

Замена торпеды влечет за собой значительные изменения, поскольку она отличается как формой, так и конструкцией крепления. Какие изменения нужно внести, нужно подумать о владельце автомобиля. Иногда для ремонта печи необходимо полностью демонтировать торпеду. Вам нужно знать, как снять и установить торпеду обратно. Для этой процедуры должен быть подготовлен набор ключей и отверток. Вам может понадобиться помощник.

Разборка торпеды у Газели

Процедура удаления состоит из следующих шагов:

Перед эксплуатацией отключите автомобиль из соображений безопасности. Для этого снимите отрицательный вывод с аккумулятора.
Прежде всего, вся подкладка удаляется. С помощью крестообразной отвертки открутите винты, которыми крепится обивка.
Затем, открутив два винта, снимите корпус с рулевой колонки.
Затем удалите оверлей с приборная доска, мы удаляем его, потянув руль до конца.
Открутите крепления клавиатуры прибора и снимите гаджет, отсоединив все провода.
Затем снимите рулевую колонку со всеми соединениями.
На следующем шаге выключите освещение: задние противотуманные фонари, внутреннее освещение. Вы также должны отключить коррекцию фар.
Затем откручиваем болт крепления воздушной заслонки.
Мы отсоединяем кабель от карбюратора, отвинчивая винт, которым крепится оболочка кабеля.
Затем выключите зажигалку и тревожность.
Используйте отвертку, чтобы открутить два винта для управления плитой.
Снимите 10 монтажных болтов панели, осторожно вынув их из места установки.
Теперь отсоедините воздуховоды от перегородок.
Снимите демпфер карбюратора.
Снимите панель, отсоединив шланги воздуховода.
Теперь вы можете стрелять в торпеду. Лучше сделать это с помощником, так как это очень сложно.
Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды некоторые индикаторы могут не работать из-за несовместимости системы и новой торпеды.

Вывод

Установка европейской панели рекомендуется для владельцев новых моделей Газель, так как это потребует минимальных улучшений. Для более старых моделей следует рассмотреть возможность замены панели, поскольку электроника часто не работает из-за несовместимости после замены. Вы можете заменить торпеду, если она подходит к этой модели автомобиля.

Видео «Удаление приборной панели Газель»

Это видео демонстрирует, как взлетать Панель приборов на газель автомобиля (видео авто Евгения Логачева).

Установка накладки торпедо

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Варианты замены стандартной панели ВАЗ 2110:

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Тонкости

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Снятие и установка торпеды на Ваз 2110 своими руками

Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
Просто придать, так сказать, дорогой вид автомобилю.
Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Как снять торпеду ваз 2110? Фото и видео.

Ниже вы встретите интересный видео ролик.

Делитесь своим мнением и рассказывайте в соц. сетях. Ведь Как снять торпеду ваз 2110? – это очень интересная тема, не находите?)) Посмотреть на отзывы и мнения других читателей вы можете ниже, в комментариях.

АвтоНовости / Обзоры / Тесты

Как Снять Верхнюю Панель Ваз 2110

Европанель на ВАЗ 2110 заместо старенькой торпеды

Нередко задаваемый вопрос, где приобрести и как поставить своими руками евро панель либо накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.

В начале давайте определимся, что такое установка торпеды на ваз 2110. По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.
Снимаем заглушку возле ручника.
Откручиваем шурупы слева и справа центрального тоннеля.
Откручиваем саморезы сзади центрального тоннеля.
Снятие пластика центрального тоннеля.
Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
Снимаем чехол ручки кпп.
Гаечным ключом откручиваем воздуховод обогрева салона.
Снятие воздуховода.
Откручиваем крепления центральной панели спереди.
Откручиваем крепления центральной панели сзади.
Окончательно снимаем панель.
Свинчиваем саморезы бардачка.
Осуществляем снятие бардачка.
Отсоединяем провода подсветки бардачка.
Откручиваем шурупы внутри пространства на месте бардачка.
Откручиваем оставшиеся саморезы по сторонам торпеды.
Откручиваем болты торпеды следующим образом как на фото.
Снятие воздуховода.
Откручиваем гайку на торпеде под воздуховодом.
Спускаем торпеду со шпилек.
Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Пошаговая инструкция снятия торпедо ВАЗ 2110

Если вы решили начать работу по снятию торпеды своими руками, в таком случае для начала ознакомьтесь с пошаговым фото руководством, если возникнут вопросы, ниже есть описание шагов текстом.

Работы, предполагающие вмешательство в электрическую проводку автомобиля (отсоединение разъемов, приборов), начинаются с отключения минусовой клеммы аккумулятора.
Демонтировать облицовку рулевой колонки, отсоединить штекер рулевого переключателя, снять переключатель, замок зажигания, колодку с проводами.
Разобрать напольный туннель:

Слева, справа от туннеля четырьмя саморезами закреплены облицовочные щитки с прорезями (через них подается теплый воздух к ногам водителя, переднего пассажира). Отверткой с крестообразным наконечником демонтировать элементы облицовки.
Между рычагами ручного тормоза, переключения коробки передач расположена прямоугольная пластиковая заглушка. Используя отвертку с плоским жалом аккуратно поддеть, убрать деталь тоннельной крышки.
Удалить четыре самонарезающих шурупа крепления облицовки тоннеля, попарно, два справа, 2 слева.
С заднего края приподнять облицовочный короб, подать немного назад.
Отключить прикуриватель, органы управления стеклоподъемниками (если авто укомплектовано системой электрического подъема стекол) от бортовой электросети (пластиковые разъемы), маркировать.
Повернуть крышку набок, изнутри отсоединить крепление, удерживающее кожух рычага коробки переключения передач. Убрать крышку в сторону.
Гаечным ключом отвернуть гайку, крепящую металлический воздуховод на полу со стороны пассажира. Снять теплопровод.
Основание туннеля удерживают четыре гайки: две посередине, остальные в задней части. Вороток с головкой на 10 поможет устранить крепление. Изъять короб из авто.

Демонтировать вещевой ящик.

Открутить само нарезные крепежи на кронштейнах петель отверткой.
Отключить провода подсветки, придерживая конструкцию снизу, убрать ящик.

Извлечь монтажный блок.

Нажать кнопку защелки, легко откинуть блок предохранителей вниз.
Выкрутить само нарезной винт, удалить защелку.
Приподнять, перевернуть блок, отключить провода, вынуть наружу. Не забываем о маркировке.
Отсоединить дверцу отсека.

Снятие торпеды.

В глубине открывшихся ниш видны саморезы, закрепляющие панель приборов. Удалить их отверткой с крестом на конце. С нижними боковыми винтами поступить аналогично.
Панель приборов прикручена к кронштейну контроллера двумя винтами. Удерживая головку от проворачивания отверткой, рожковым ключом на 8 открутить гайки.
Поддеть, вынуть решетки боковых сопл воздухообмена в салоне.
Две гайки выполняют верхнее крепление панели. Используя вороток с трещоткой, головку на 10 избавиться от крепежей.
Двумя руками снять конструкцию со шпилек, подать в салон.
Вооружиться маркировочным материалом, последовательно отъединить, пометить колодки.
Отцепить гидрокорректор фар.
Убрать приборную панель.
Подцепить инструментом, отделить воздуховод от распределителя воздуха.
Выполнить необходимые работы. Сборка происходит в обратном порядке. Пластиковые защелки требуют бережного обращения. Саморезы затягивать мягко. Резьбовые соединения смазать.

Если у вас остались вопросы по снятию торпеды на ваз 2110, рекомендую ознакомиться с этим видео:

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Вам потребуются: ключи обычный и торцовый (головка) «на 10», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

4. Откройте вещевой ящик, отверните снизу два винта крепления и снимите его, отсоединив провода от контактов фонаря освещения вещевого ящика.

5. Снимите монтажный блок и его крышку (см. «Снятие и установка монтажного блока»).

6. Снимите ручку переключателя гидрокорректора, потянув ее на себя.

7. С помощью головки отверните гайку крепления переключателя и выньте переключатель с обратной стороны панели, оставив висеть его на шлангах.

8. Утопив отверткой пластмассовую защелку, поверните верхнее боковое сопло и снимите его. Аналогичным образом снимите сопло с противоположной стороны панели приборов.

9. Отверните с каждой стороны панели по одной гайке под верхними боковыми соплами.

10. Отверните винт крепления панели снизу слева.

11. Отверните винт крепления панели, находящийся в нише монтажного блока.

12. Отверните винт крепления панели с левой и.

13. . правой стороны консоли, удерживая ключом от проворачивания.

14. Отверните винт крепления панели, находящийся в нише вещевого ящика.

15. Отверните винт крепления панели снизу справа.

16. Снимите часть уплотнителя с передней стойки.

17. Подденьте отверткой декоративную накладку в трех местах так, чтобы пистоны крепления вышли из отверстий в стойке, и снимите накладку. Аналогичным образом снимите накладку с противоположной стойки.

18. Освободите или срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания.

19. Разъедините колодку под панелью приборов.

20. В обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и выньте ее из колодки.

21. Отверните гайку крепления кронштейна колодки контроллера к усилителю панели.

22. Отверните гайку и отсоедините три «массовых» провода от кронштейна.

23. Разъедините колодки с проводами на жгуте, расположенном рядом с педалью акселератора.

24. Подцепив фиксатор отверткой, разъедините черную колодку иммобилизатора. Аналогичным образом разъедините зеленую колодку иммобилизатора.

25. Отсоедините две колодки с проводами от контактов выключателя сигнала торможения.

26. Перекусите или разъедините хомут, стягивающий пучки проводов в нише блока реле и предохранителей.

27. Разъедините колодки с проводами на жгуте, расположенном слева под панелью приборов. Снимите со шпилек панель приборов и выньте ее из салона.

28. Установите панель приборов так, чтобы направляющие пальцы вошли в отверстия на панели приборов.

29. При этом выведите ручку регулировки положения рулевой колонки в отверстие панели.

30. Выведите с помощью отвертки резьбовые шпильки в отверстия с обеих сторон панели приборов.

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

Снимаем приборку, как это сделать я уже вам рассказал ранее
Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
Далее обшиваем приборную панель шумкой.
Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

Как снять торпеду на ваз 2110

Снятие и установка торпеды на Ваз 2110 своими руками

В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.

Что следует учитывать при замене торпеды на Ваз 2110

Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
Просто придать, так сказать, дорогой вид автомобилю.
Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
Пластик с деревянными, или кожаными вставками.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.
Снимаем заглушку возле ручника.
Откручиваем шурупы слева и справа центрального тоннеля.
Откручиваем саморезы сзади центрального тоннеля.
Снятие пластика центрального тоннеля.
Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
Снимаем чехол ручки кпп.
Гаечным ключом откручиваем воздуховод обогрева салона.
Снятие воздуховода.
Откручиваем крепления центральной панели спереди.
Откручиваем крепления центральной панели сзади.
Окончательно снимаем панель.
Свинчиваем саморезы бардачка.
Осуществляем снятие бардачка.
Отсоединяем провода подсветки бардачка.
Откручиваем шурупы внутри пространства на месте бардачка.
Откручиваем оставшиеся саморезы по сторонам торпеды.
Откручиваем болты торпеды следующим образом как на фото.
Снятие воздуховода.
Откручиваем гайку на торпеде под воздуховодом.
Спускаем торпеду со шпилек.
Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Видео: Снятие торпедо на Ваз 2110 своими руками

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео: Как установить торпеды на Ваз 2110 своими руками

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

Снимаем приборку, как это сделать я уже вам рассказал ранее
Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
Далее обшиваем приборную панель шумкой.
Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

Снимаем торпеду ВАЗ 2110 и устанавливаем накладку: подробная инструкция с фото

Альтернативная торпеда

Продается панель комплектом:

Сама панель, которая является альтернативой штатному пластику.
Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
Набор проводов и колодка для сдвоенного выключателя.
Кнопки для ближнего света, обогрева, габаритов и противотуманок.
Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Подготовительные работы

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Установка накладки торпедо

Заключение

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Так выглядит снятая и отключенная торпеда.

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Варианты замены стандартной панели ВАЗ 2110:

Тонкости

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Демонтаж

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

набор ключей и отверток;
маркер;
этикетки на клеевой основе.

Подготовительная работа

кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Как улучшить приборную панель ваз 2110

Всегда наступает момент, когда автомобилисту уже не хочется видеть заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное. Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае нужно начинать бизнес по поиску панелей, которые можно установить самостоятельно, не используя специальных инструментов.На фото панель приборов ВАЗ 2110 более новая и красивая:

Единственное, что вам нужно, это внимание, плоскогубцы и отвертка Phillips. И надо сказать, что цена панели приборов ВАЗ 2110 не всегда заоблачна, что допускает ее замену. В целом, панель приборов ВАЗ 2110, средняя цена которой в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, даже современные модели с цифровые спидометры от производителя Gamma, цена на них конечно будет выше, но смотреться будет очень круто и современно.

Купить панель приборов ВАЗ 2110 можно на сносах, базарах, автомагазинах, интернет-магазинах, а также поискать на досках объявлений, на сландах, молотках и т. Д.

Снятие панели приборов ВАЗ 2110

Естественно, без этого не обойтись, если вы хотите сделать машину более современной и установить на нее, например, евро-приборную панель ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели ВАЗ 2110. разбирая его на отдельные части, что сделает процесс удобнее и быстрее.К тому же весь процесс такой же, как и в тюнингованной десятке, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от штатной панели приборов десятки.

Рекомендуемая статья: Расход топлива Mazda CX 7 не такой уж и большой и не превышает 15 литров.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 и, конечно же, изучить компоновку панели приборов ВАЗ 2110. Для начала отсоедините клемму АКБ от минусовой клеммы, затем снимите декоративные крышки рулевой колонки, место), правый и левый подрулевые переключатели (их разъем не трогать).После этого — отсоедините концы двух проводов от разъема под подрулевыми переключателями.

Шлицевой отверткой снимите ручку управления гидрокорректирующими фарами, возьмите гаечный ключ глубиной 21 мм и открутите гайку его крепления, утопив шток в проеме панели приборной панели ВАЗ 2110.

Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой открутите саморез, которым крепится левый внутренний кронштейн панели приборов ВАЗ 2110.Отсоедините жгут замка зажигания и открутите саморез кронштейна диагностического разъема.

Теперь вы можете отсоединить концы двух проводов, идущих от выключателя стоп-сигнала. Откручиваем два самореза крепления левой накладки консоли. Сдвинув назад, выведите переднюю часть из зацепления с кронштейном и снимите крышку. Возьмите шестигранный ключ на 10 мм и открутите гайку крепления панели к кронштейну консоли. Выкрутите винт крепления панели приборов ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгута под панелью приборов. При этом можно открутить три самореза, которые крепят правую накладку консоли, затем отвернуть правую гайку, которой панель приборов крепится к кронштейну консоли, и разъединить колодки проводки прикуривателя.

Отсоединить разъем жгута от реле противотуманных фар. Откручиваем саморез правого внутреннего кронштейна панели приборов, а затем правый и левый саморезы нижнего крепления панели приборов ВАЗ 2110.Теперь вы можете снять прокладку с фланца передней левой стойки и снять пластиковые держатели накладки, как и правую накладку.

Рекомендуемый артикул: Панель приборов ВАЗ 2114 (цена) 15000 рублей

Подденьте тонкой шлицевой отверткой с обеих сторон панель приборов, снимите вентиляционные решетки для обдувания стекла передней двери, а затем открутите две гайки верхнего крепления панели приборов, расположенные под вентиляционными решетками.

Поднимите панель на пятнадцать-двадцать сантиметров внутри кабины. После этого отсоедините девять соединительных колодок жгутов проводов и выньте панель приборов из салона через проем левой передней двери. Установите новую панель в обратном порядке. По окончании дайте подробную инструкцию ВАЗ 2110, панель приборов по ее снятию. Теперь вы знаете, как быстро и легко снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой панели приборов ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить.Или можно отремонтировать панель приборов ВАЗ 2110 под старую панель, если повезет, можно даже продать эту отремонтированную панель за несколько тысяч, то есть при желании можно немного окупить.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав монохромную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и аккуратные кнопки, используя все те же светодиоды и светофильтры.Правда, здесь главное не переборщить, чтобы красочные обозначения приборной панели ВАЗ 2110 не отвлекали при движении по ночной дороге.

Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы. Но для этого снова потребуется демонтаж панели приборов ВАЗ 2110.

Рекомендуемый артикул: Тюнинг салона ВАЗ 21213 — новый тип «Нива тайга»

Напоследок хотим привести распиновку панели приборов. ВАЗ 2110.Необходимо не растеряться при установке новой «приборки» и сделать все правильно с первого раза. Вообще распиновка панели приборов ВАЗ 2110 — это важная и нужная вещь. А дальше инструкция щитка приборов ВАЗ 2110, из которой видно, что устройство щитка приборов ВАЗ 2110 достаточно простое и разобраться в нем несложно:

	Башмак белый (Х1)		Красный блок (X2)
1	Корпус (вес)	1	Датчик температуры наружного воздуха
2	Тахометр (низковольтный вход с ЭБУ)	2	Предохранитель F19 Источник питания +12 В
3	Тахометр (ввод высокого напряжения с катушки)	3	Корпус (вес)
4	Постоянное +12 В от аккумулятора (через шестой предохранитель)	4	Выключатель подсветки приборов
5	Датчик температуры охлаждающей жидкости.	5	Повороты ПРАВО
6	Предохранитель F1 (общее освещение)	6	Поворотник ЛЕВЫЙ
7	Дроссель («дроссель»)	7	Уровень тормозной жидкости
8	Проверить лампу двигателя	8	К путевому компьютеру
9	Предохранитель F19 + Источник питания 12 В	9	Датчик скорости
10	Предохранитель F19 + Источник питания 12 В	10	Клемма «Т» указателя уровня топлива
11	Стояночный тормоз, клемма ВК	11	Предохранитель F3 (дальний свет)
12	Выход генератора «D»	12	Выключатель аварийной сигнализации
13	Датчик давления масла	13	К клемме «50» выключателя зажигания

светодиодов в панели ваз 2110

В этой статье я поделюсь опытом изменения цвета подсветки клавиш на панели приборов ВАЗ-2110.Рассмотрю принцип на выключателе задних противотуманных фар.

В первую очередь снимаем сам ключ и разбираем его.

Для этого потяните корпус и подвижную часть в стороны. Тогда мы увидим в корпусе лампу накаливания.

Тут все зависит от вашей ловкости: вытащить оттуда можно (у меня не получилось). Если усилия не дали результата, анализируем дальше. Для этого с помощью отвертки или ножа подденьте защелки с одной и второй стороны.

Перед нами раскрылся кнопочный механизм.

Наша цель — темный кронштейн, поддеваем отверткой и механизм рассыпается.

Так мы получаем возможность свободно вытаскивать лампу, например пинцетом с изолентой на концах для лучшего прилегания к лампе. Или между 6-м и 7-м контактами есть крохотное отверстие, в которое будет ползать игла, чтобы выдавить лампу

Все зависит от вашей фантазии и средств.Например, вы можете купить готовую светодиодную лампу любого цвета. Применил свой дизайн (первый опыт пайки smd компонента).

Если светодиоды, обратите внимание, что «+» — это пин №6, а «-» — №7 соответственно (смотрим на заднюю часть корпуса, куда вставляется колодка с проводами).

Проверяем работоспособность, все ли в порядке — переходим ко 2-й части, которая на тот момент заняла немного больше, чем первая.

(В целом, процесс аналогичен для других клавиш, исключением может быть только положение контактов + и -, которые необходимо проверять в соответствии со схемой электрического оборудования.Эти схемы имеются в сети, отрицательный контакт обычно маркируется черным проводом, а положительный возможен любым цветом, но обычно он маркируется белым).

Теперь нам нужно избавиться от зеленоватого фильтра в пластике со значком противотуманной фары. Вначале пробовал орудовать паяльником, но потом отказался от этой идеи. На мой взгляд, наиболее разумно просверлить его очень узким сверлом диаметром 1 мм.

Отверстие нужно делать осторожно, чтобы сверло не пробило всю конструкцию.Для определения толщины просверлил первое отверстие тонкими слоями, пока не увидел белоснежный пластик. В итоге, сняв фильтр с конструкции, произведем сборку и проверим работоспособность.

ВАЗ «Десятка» за время своего существования успела покорить сердца многих автолюбителей, среди которых есть любители хорошего тюнинга. Эта статья также посвящена нюансам и основным моментам преображения салона автомобиля, а в частности — тюнингу приборной панели ВАЗ 2110 (ВАЗ 2112, ВАЗ 21111) своими руками.Этот вопрос интересует многих автовладельцев, ведь приборная панель, во-первых, всегда на виду, а, во-вторых, «десятки» функциональной торпеды заслуживают особого внимания с точки зрения дизайна.

Возможные способы изменить внешний вид панели приборов ВАЗ 2110 своими руками
О вкусах, конечно, не спорят, это всем известно. Каждый обустраивает свою машину в соответствии со своими представлениями о комфорте, комфорте, функциональности и красоте. Однако любой дизайн влияет на эмоции, даже внешний вид такого небольшого элемента, как приборная панель.Например, многие водители предпочитают иметь свободный и просторный салон вместе с массивными и надежными элементами управления. И салон должен полностью отражать простор личного пространства, быть уникальным и универсальным одновременно.

Правильная организация конструкции торпеды предполагает разделение на функциональные зоны всей поверхности, имеющие отличия по назначению. Рассмотрим интерьер открытого типа, не разделяющий функциональные зоны водителя и пассажиров.Как и на любой другой машине, можно покрасить приборную панель и отдельные ее элементы, обтяжку кожей и использовать рельефную накладку.
Сегодня существует множество различных накладных элементов для панели, большинство из которых можно найти в любом автомагазине. Панели делятся на марки — Евро1, Евро 2, (отличаются наличием полки, а на Евро 3 есть модуль климат-контроля), а также есть специфические модели.

Лучше всего использовать верхнюю и боковую крышки, в комплекте с которыми всегда продаются воздуховоды.Из оригиналов можно посоветовать отделку салона со вставками «под» деревом, придающими панели респектабельности, а также прекрасную двухпанельную накладку на панели приборов, которая сближает приборную панель ВАЗ 2110 с панелью Nissan Primera. Использование эксклюзивных накладок делает конструкцию «открытой», поскольку их использование предполагает вынос консоли с датчиками к центру. Известны два варианта таких накладок — «Примера» и унифицированный вариант с низкими открытыми полками. Все они оснащены механизмами крепления, воздуховодами и дополнительными деталями для подключения датчиков, не считая стилизованных кнопок и переключателей.

В процессе крепления колодок нет ничего оригинального, для начала нужно открутить 9 саморезов, при этом два из них останутся — без возможности их снять. Оба вверху, на горизонтальной части панели со стороны водителя. Избавиться от них можно двумя способами — сломать или, приподняв старую колодку, аккуратно отрезать ее. При этом волноваться не стоит, так как новая крышка закроет всю панель до стекла.

После снятия старой обшивки осталось подготовить новую к установке.Для начала необходимо аккуратно срезать остатки заводского материала, кроме боковых наростов, до приобретения ровной формы. Боковые стороны регулируются позже при установке. На стыке с рулевой колонкой лучше сделать 2 надреза, чтобы материал мог загнуться внутрь — так можно избежать трещин. При установке обшивки следует использовать звукоизоляцию, чтобы обезопасить себя в будущем от царапин в салоне. Любую площадку фиксируют в соответствии с инструкциями (прилагаемыми), используя новые крепления или крепления из старой панели.

Способы обшивки панели ВАЗ 2110 кожей или другими материалами ничем не отличаются от аналогичных процедур с другими моделями, все проводится в теплом помещении с разборкой и снятием панели приборов. Подробно процесс можно найти в статье «Тюнинг приборной панели ВАЗ 2114». Стоит отметить, что при первой разборке торпеды 2110 уходит около 5-6 часов, а опять же — вдвое меньше.

Смена элементов. Очень часто прибегают к замене некоторых функциональных деталей салона автомобиля, например, консоли датчиков скорости и скорости.Сегодня существует множество альтернативных видов таких консолей со стандартными разъемами для подключения датчиков.

Рассмотрим один пример настройки комбинации приборов ВАЗ 2110
Данный вид тюнинга не предполагает самостоятельного изменения принципов работы агрегатов и изобретения чего-то нового. За качество базы берется комбинация устройств, которые можно приобрести в магазине, эффект потрясающий.

Выбранная консоль с датчиками (электронный спидометр и тахометр, а также цифровые указатели + ЖК-монитор) имеет хороший агрессивный дизайн, приглушенную и равномерную подсветку.
Устройство датчиков несколько отличается от стандартных образцов АвтоВАЗа. Для обработки и отображения информации используют эффект Холла. Он заключается в том, что движение элемента с переменной скоростью генерирует электрический импульс с частотой, пропорциональной скорости. В датчике скорость оси колес (вращение троса) преобразуется в энергию соответствующей частоты и передается на контроллер, который показывает «оцифрованную» информацию.
Смена пульта, как всегда, начинается с обесточивания цепи путем отсоединения клеммы аккумуляторной батареи и снятия старой консоли. Перед отсоединением троса привода спидометра проверьте положение датчика (отделяющего привод спидометра от конца гибкого вала) на коробке передач. Затем прикрепляется новый датчик со стержнем посередине троса (привода) и выполняется сборка.
Подсветка. Заводской способ сборки приборной панели ВАЗ 2110, а именно соединение деталей панели, имеет потенциал для создания неоновых огней по ее контурам.Неоновая лента также продается в автосалонах, для работы ей требуется 12 вольт.
Так же приводим пример смены подсветки в блоке САУО. Цвет лучше выбирать в зависимости от оттенка подсветки датчиков или магнитолы. Демонтаж агрегата ни для кого не представляет особой сложности, цель — извлечь стандартное волокно. Ее следует заменить пластиковой пластиной той же формы, в которой просверливаются отверстия в точках крепления светодиодов.

В примере было использовано 8 синих и три красных светодиода, предварительно припаяв к ним сопротивление 1.1 и 1,5 Ом соответственно. Расположение выбирается по аналогии с декоративным светофильтром светофильтром, вставляя красный свет в соответствующие места, как показано на рисунке.

На поверхность пластикового волокна можно предварительно наклеить фольгу для равномерного распределения света, дополнительно приклеив перегородки для красных ламп.

После того, как светодиоды вставлены и закреплены (например, клеем), дорожки припаиваются и следует подключение к электрической цепи — к розетке штатной лампы.Затем осталось закрепить волокно, проверить, собрать блок.

Также возможна замена подсветки в окнах и других элементах, а также перенос элементов управления в другие, более удобные места. Еще горизонтальное пространство на крышке (без открытых полок) есть возможность установки компонентных динамиков. Также возможно создание подиумов для колонок из пенополиуретана.

Устройство панели — неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро ориентироваться в дороге.

Приборы на панели указывают важные характеристики движения автомобиля, от которых зависит безопасность водителя и его комфорт во время движения.

Устройства должны иметь хорошую подсветку

Внешний вид панели играет важную роль, так как она всегда находится перед водителем. Ей нужен постоянный уход, независимо от того, новая машина или нет.

Штатная панель приборов ВАЗ 2110 довольно проста и лаконична, но большинство автовладельцев предпочитают что-то ультрасовременное и привлекательное.Единственный выход из этой ситуации — замена панели приборов. Для этого нужно найти устройство, которое можно установить самостоятельно, без использования специальных инструментов.

Основные инструменты, которые должны быть под рукой при замене панели:

плоскогубцы;
;
внимания, терпения и умелых рук.

Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также сможет найти подходящий вариант.Даже современные панельные устройства с цифровыми приборами можно приобрести по доступным ценам. Приобрести данное устройство на рынке автозапчастей, в интернет-магазинах вполне возможно, а также, вероятно, найти хороший вариант на досках объявлений.

Модернизация не займет много времени

Процесс обновления панельного устройства не займет много времени. Все, что нужно сделать, это разобрать и установить. Перед запуском обновления устройство необходимо удалить.Основные этапы указаны в инструкции по ремонту и обслуживанию авто.

Яркое разнообразие цветов

Набирают популярность современные тенденции в области замены панельных устройств . Практически в каждой машине есть неоновая лампа или внутренняя светодиодная подсветка. Стоит отметить, что подобные нововведения — удовольствие дорогое и доступны далеко не каждому.

Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград нет и это можно сделать своими руками.Первое, что нужно для начала — это разобрать панель приборов. Затем снимаем защитное стекло и стрелки. После этого необходимо удалить красочный слой с обратной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление номеров устройств. Для этого отлично подойдет ацетон или любая другая жидкость, содержащая спирт.

Подсветку можно поменять самостоятельно

Далее обратите внимание на цвет подсветки. Начнем с одометра.В первую очередь необходимо разобрать экран устройства, а затем снять пленку и подсветку. Его можно заменить универсальным светодиодом, меняющим цвет. Прикрепляем его к патрону штатной лампочки, а затем обратно прикрепляем экран одометра.

Для того, чтобы приступить к полноценной замене подсветки, необходимо вывести светодиоды на рамку панели приборов.

Их можно приобрести в комплекте со специальным переключателем цвета.

Теперь осталось только установить световые элементы на место и подключить к штатным контактам подсветки приборной панели.

На следующем этапе стрелки тоже должны иметь разноцветную подсветку. В этом случае требуется удалить с них краску, а затем покрыть обычным белым лаком для ногтей. Этот цвет лучше передает насыщенность цвета светодиодов.

На завершающем этапе необходимо закрепить переключатель цвета светодиодов, лучше всего в правой нижней части панели прибора. В итоге осталось установить все на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

Подсветка кнопок панели ВАЗ 2110

При модернизации щитового устройства ВАЗ 2110 помимо подсветки приборов можно придать элегантный вид кнопкам панели. Например, рассмотрите вариант настройки подсветки кнопки, предназначенной для включения заднего противотуманного фонаря. Для этого нам нужно его снять и разобрать. Имея доступ к лампе накаливания, ее необходимо снять и полностью удалить пинцетом. Далее все зависит от фантазии.Например, вы можете установить светодиодную лампу абсолютно любого цвета.

Для его установки важно знать, что контакт №6 — плюс, а №7 — минус. Полярность указана на обратной стороне корпуса кнопки.

Теперь вставляем колодку с проводами и проверяем работу подсветки. Если все работает правильно, можно переходить к этапу сборки.

Кнопки с подсветкой выглядят более изысканно

Установка пищалки в приборную панель ВАЗ 2110

Прекрасным дополнением к панели устройства является твиттер (твитер).Во время его установки основная проблема, которая может возникнуть, связана с просверливанием отверстий, так как лобовое стекло не позволяет это делать под прямым углом. Учитывая, что под пластиковой оболочкой расположена прочная металлическая пластина, в этом случае без дрели не обойтись. Поэтому необходимо заранее подготовить бумажный шаблон или трафарет. Теперь берем дрель и сверлим на отмеченном участке. Неровные края отверстий мы можем исправить с помощью специальной насадки для сверла .

Важно отметить, что отверстие необходимо делать на достаточном расстоянии от панельных устройств.Также важно отметить, что под металлической пластиной находятся провода и скобы.

Установите твиттер, он должен плотно входить в получившееся отверстие. Если он немного больше, свободное место можно заделать герметиком. Провода от устанавливаемого устройства закрепляют по краям воздуховода. Такой элемент акустической системы обеспечит качественное и полноценное звучание.

Стильная и современная подушка

Часто стандартная панель быстро надоедает. Поэтому многие автовладельцы решаются на приобретение нового панельного устройства.Однако стоит такой вариант довольно дорого. Прекрасная альтернатива — экономичный вариант настройки панели своими руками за счет покупки накладок.

В специализированных интернет-магазинах большой выбор накладок, среди которых можно найти подходящий вариант по очень приемлемым ценам.

Стильный чехол освежит вашу приборную панель без дополнительных затрат

Шумоизоляция панели ВАЗ 2110

Каждому владельцу ВАЗ 2110 знакома такая проблема, как скрип панельного устройства при управлении автомобилем.Единственный выход в этой ситуации — шумоизоляция.

Чтобы начать процесс модернизации панели, ее необходимо разобрать на три части, которые крепятся друг к другу с помощью крепежных болтов.

Modelin может использоваться как «антискрип», а битопласт будет служить материалом-поглотителем шума.

В тех местах, где части панели соприкасаются, нужны модели, им нужно закрыть все отверстия от болтов, чтобы уменьшить потери воздушного потока в печке.Тыльную сторону торпеды приклеиваем битопластом.

Часто черный ящик с предохранителем и перчаточный ящик подвержены скрипу. При этом под бортами ящика, а также в тех местах, где он плотно соприкасается с панелью, помещаем модель, а на дно бардачка — битопласт. Главное достоинство битопласта в том, что он хорошо измельчается, поэтому при повторной установке панели проблем возникнуть не должно.

Благодаря таким простым действиям можно легко устранить все раздражающие шумы и скрипы в салоне и обеспечить тишину в автомобиле.

Достаточно важные элементы салона автомобиля можно назвать панельным устройством. Этот элемент кабины необходим для отображения основной информации: скорости, количества оборотов, уровня заполнения бака и так далее. Именно поэтому довольно часто проводится тюнинг панели приборов.

Как и многие другие элементы салона автомобиля ВАЗ, существенно сохранилась панель приборов: информация отображается нечетко, подсветка не имеет нужной яркости, шкала имеет неприятный дизайн.Во многих случаях ВАЗ 2110 проводят именно для того, чтобы существенно изменить дизайн приборной панели.

Рассмотрим все самые популярные способы доработки рассматриваемого элемента интерьера отечественного авто.

Установка диодных лампочек

Нередко обычные лампы заменяют на светодиодные. Это связано с пунктами ниже:

Диоды служат намного дольше обычных лампочек. Поэтому, всего лишь однажды внося изменения, вероятность нарушения целостности конструкции может быть исключена.
Диоды, как правило, меньше по большой степени освещенности. Диоды, как правило, ярче при небольших размерах.
Значительно снижено потребление электроэнергии. Заменив все обычные лампы, можно значительно снизить нагрузку на электрический кабель, генератор и установленный аккумулятор.

В целом можно сказать, что установка светодиодов приводит к существенному изменению внешнего вида приборной панели. Работа довольно простая:

Демонтируется панель приборов.
Вместо обычных ламп ставятся избранные светодиоды.

В целом можно сказать, что в этом случае он существенно изменит свой дизайн. Работа не требует много времени и денег.

Изменение цвета одометра

Вы можете существенно доработать приборную панель, сняв защитную пленку с поверхности экрана. Это связано с тем, что такая пленка имеет зеленый цвет. Работа состоит из следующих этапов:

1.Установка будет производиться для того, чтобы попасть на экран.
2. Следующим шагом будет снятие пленки. Как правило, он крепится к поверхности экрана с помощью специального клея.
3. После удаления пленки следует потратить много времени на очистку клея. Для этого воспользуйтесь ножом.

В стандартном исполнении панель приборов имеет зеленоватый оттенок, после проведения рассматриваемых работ станет синеватой. Выполнять такую работу или нет — выбор за каждым.

Изменение цвета шкалы приборной панели

При желании можно также поменять щиток приборов, изменив цвет шкалы. Такая доработка также не требует много времени и сил. Рассмотрим следующие особенности такой работы:

Для начала, как и в предыдущих случаях, необходимо произвести демонтаж конструкции. Полностью разобрав конструкцию, можно ее существенно изменить.
Вы можете изменить циферблат, удалив ранее примененную шкалу.Сделать это можно ножом. Однако удалить все механическим способом невозможно — нужно использовать растворитель. При внимательном подходе к решению проблемы можно полностью удалить старую накипь без значительного повреждения основания.
После замены цоколя крепится светодиодная лента. В нашем случае была выбрана зеленая лента. Лента крепится и подключается непосредственно к патрону лампы.
Белый хорошо сочетается с зеленым. Поэтому необходимо разобрать стрелки, очистить их от зеленого и нанести белый лак.Если специального лака нет, то можно использовать тот, которым наносят на ногти.

Боковая панель: Важно: Рассматриваемый тюнинг позволяет значительно повысить читаемость приборной панели: днем все значения достаточно четко различимы, ночью подсветка не режет глаз. Именно поэтому сочетание белого и зеленого можно выбрать при обновлении панели приборов.

Регулируемая подсветка

В современных иномарках практически всегда устанавливается регулируемая подсветка приборной панели.Этот вариант позволяет регулировать яркость в зависимости от ваших предпочтений. Также позволяет доработать дизайн, сделать подсветку регулируемой. При желании можно изменить дизайн подсветки следующим образом:

1. Можно оставить стандартную и создать подсветку синего цвета, чтобы разнообразить дизайн.
2. Эта функция работает следующим образом: при включении подсветки она горит синим цветом, при уменьшении яркости цвет меняется на стандартный зеленый. Синий цвет довольно привлекателен, а когда устанете, можно сменить на стандартный цвет.

Такое изменение можно произвести установкой дополнительных синих диодов, а также электронного контроллера.

Установить приборную панель от другого автомобиля

С каждым годом создавались все более совершенные дашборды. Примером может служить модель с Приорс, у которой довольно привлекательный дизайн и экран навигации. При необходимости вы можете подогнать приборную доску под интересующий автомобиль. В целом можно сказать, что установить приборную панель от Приоры можно практически не меняя ее.Единственное, что следует учитывать:

Нужно выбрать питание для экрана навигации.
Для управления активным блоком установлен специальный джойстик, который установлен под рулевым колесом с правой стороны.
Для работы навигации установите антенну и подключите ее к устройству.

Все сложности заключаются в подключении питания. В ВАЗ 2110 не предусмотрена установка экрана, что определяет отсутствие сколов.Поэтому следует разбираться в особенностях работы электриков автомобиля, подбирать необходимые кабели с фишками.

Видео тюнинга панели приборов ВАЗ 2110

Обозначение лампочек на панели приборов ВАЗ 2110. Основные обозначения значков на панели приборов ВАЗ

Ситуации, когда не работает приборная панель на ВАЗ 2110, вовсе не редкость для изделия отечественной автоматики. Любая машина не безгрешна, ведь владельцам машин не остается ничего другого, кроме как решать возникающие разовые проблемы.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Лампы контрольные в количестве 12 штук;
6 лампочек панели приборов;
Паз запасной, предназначенный для контрольной лампы;
Пара колодок для подключения проводов.

Мы обязательно добавим, что красный блок в электрической цепи обозначен как x2, а белый световой башмак обозначен как x1.Поэтому перепутать не получится. Если помните, конечно.

Что касается панели приборов, то у модели ВАЗ 2110 используется два типа. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

В старом щите устройства расположены симметрично.
Для приборной панели Новый образец отличается расположением со смещением с правой стороны двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов № и ВАЗ 2110. Другими словами, следует понимать, где какие выводы проводки, для чего она предназначена, какие предохранители имеются в наличии и так далее.

Все это легко выяснить, воспользовавшись данными из мануала. Имея под рукой такую наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и специальных знаний в области электроники исправить характерные неисправности приборной панели.

Проблемы и их устранение

Существует несколько общих проблем, характерных для модели приборной панели ВАЗ 2110 отечественного производства.

Подсветка панели приборов на ВАЗ 2110 не горит. Проверить контакты, состояние проводки, отвечающей за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, поэтому не всегда удается решить вопрос за пару минут.
САМИ серьезная поломка Для приборной панели это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Чтобы устранить проблему, сначала проверьте предохранитель 15, который обозначен F6. Вы найдете его на монтажном блоке. Если этот элемент засорился, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное закрытие электросети.
Стрелки прыгают вниз и вверх.Также распространенное явление, вызывающее в большинстве случаев плохой массовый контакт:
1. Этот массивный провод идет от приборной панели к разделу, разделяющему салон и пространство подкастов. Чтобы добраться до него, снимите рацию с места посадки. Проверить качество его крепления;
2. Не редко при установке сигнализации массовый провод выводят в другое место для более удобного доступа. Потому что если у вас есть сигнализация, но нет проводов под магнитом, то ищите ее за салоном кабины возле левой ноги водителя;
3. Масса провода можно испортить при установке новой аудиосистемы.Когда подключают минус, массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально. Из-за вибраций, ударов по неровностям и ямкам крепление ослабевает, контакт пропадает. Отсюда нерабочая панель. Не поленитесь качественно обмотать массовую проволоку, так как зачастую это плохое крепление из-за неудобства этого мероприятия.
Проблема с приборным щитком. Чтобы проверить, все ли с ним хорошо, максимально убрать с места посадки, но проводку на колодках не отсоединять.Проверил белый провод (х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы прибор должен выдавать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
Сигарета. Нередко приборная панель на ВАЗ 2110 выходит из строя из-за прикуривателя. Вы, наверное, не превосходите драйверы, которые подключают через это гнездо всякие дополнительные устройства устройств.Очень многие заряжают телефон, подключают планшеты, видеомагнитофоны и прочую технику. Потребляя большое количество тока, устройства выводят прикуриватель, либо смело вызывают предохранитель F19. Из-за этого отключается или некорректно работает панель приборов. Если предохранитель исправен, просто отсоедините блок прикуривателя. Если такие события не дали результата, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно.Особенно если речь идет о такой машине, как ВАЗ 2110.

Но есть важное но. Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, настоятельно рекомендуем вам не рекомендовать. В этом случае обращайтесь на СТО, договаривайтесь только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Самосовершенствование . Возможно, скоро вас отправят на более дорогую, современную машину.Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий отремонтировать своими руками, разобраться в машине, постичь все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости ремонтировать свой автомобиль.

Всегда наступает такой момент, когда автомобилисту уже не хочется видеть перед глазами заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное.Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае начинать дело нужно с поиска панелей, которые можно установить самостоятельно без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красива:

Единственное, что нужно, это внимание, пассаты и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается запредельной, что позволяет ее заменять.В целом щиток приборов ВАЗ 2110, цена на который в среднем находится в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, так что при желании вы можете найти себе панель для каждого Вкусно, хоть бывают современные модели С цифровыми спидометрами от производителя Gamma цена на них конечно будет выше, но смотреться будет очень здорово и современно.

Купить панель приборов ВАЗ 2110 в разобранном виде, инструменты можно на базарах, в автомагазинах, в интернет-магазинах, так же можно поискать по доскам пуль, по сландо, молотку и т. Д.

Снятие панели приборов ВАЗ 2110

Без нее, естественно, не обойтись, если вы хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели приборов ВАЗ 2110. Обратите внимание, что есть возможность снять панель приборов ВАЗ 2110, просмотрев ее на отдельные детали, что сделает процесс более удобным и быстрым. К тому же весь процесс такой же, как на десятках, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от стандартной десятки приборов.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 по эксплуатации и конечно же изучить схему панели приборов ВАЗ 2110. Для начала отсоедините клемму от отрицательного вывода. аккумулятор, затем — снять декоративную накладку рулевой колонки, оставить руль (оставить пластину звуковой сигнализации на месте), переключатели правого и левого руля (их разъем не трогать). После этого отсоедините концы двух проводов от разъема покорного переключателя.

Воспользовавшись шлицевой отверткой, снимаем ручку управления фарами, снимаем стопорный ключ 100 миллиметров на 21 миллиметр и откручиваем гайку его крепления, забрав штангу в отверстие панели приборов ВАЗ 2110.

Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой откручиваем винты левого внутреннего кронштейна щитка приборов ВАЗ 2110. Отсоедините жгут проводов свечи зажигания и открутите винты кронштейна диагностического разъема.

Теперь вы можете отсоединить наконечники двух проводов, идущих от переключателя сигналов торможения. Откручиваем два винта крепления левой накладки консоли. Сдвинув ее назад, выведите ее перед зацеплением с кронштейном и снимите накладку. Отведите торцевой ключ на 10 миллиметров и прикрутите гайку крепления панели к кронштейну консоли. Откручиваем саморез крепления панели ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгутов проводов, расположенных под панелью приборов.При его изготовлении можно открутить три винта крепления правой накладки консоли, затем открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов прикуривателя.

Отсоедините колодку жгута проводов от реле противотуманных фар. Открутите винты крепления правого внутреннего кронштейна панели приборов, а затем правый и левый винты нижнего крепления панели приборов ВАЗ 2110. Теперь вы можете снять прокладку, пластиковые держатели накладок и снять ее, аналогичным образом перемещая правую накладку.

Патти тонкой шлицевой отверткой с обеих сторон панели приборов снимаем вентиляционные решетки обдува окон передних дверей, после чего откручиваем две гайки верхнего крепления панели приборов под вентиляционные решетки.

Поднимите панель на пятнадцать или двадцать сантиметров внутри кабины. Выберите девять соединительных колодок жгутов проводов и выньте панель приборов из салона автомобиля через проем левой передней двери. Установка новой панели должна производиться в обратном порядке.На этом мы закончим давать подробную инструкцию по снятию приборной панели ВАЗ 2110. Теперь вы знаете, как легко и быстро снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой карбоновой панели ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно по старой панели сделать ремонт панели приборов ВАЗ 2110, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно отбить немного денег.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, главное не переборщить с красочными обозначениями панели приборов ВАЗ 2110, не отвлекаться во время движения по ночной дороге.

Кроме того, возможно также сделать улучшенную шумоизоляцию панели приборов ВАЗ 2110 с использованием специальных материалов.Но для этого потребуется еще раз разобрать приборную панель ВАЗ 2110.

Напоследок хотим внести ясность в приборную панель приборов ВАЗ 2110. Это нужно, чтобы не запутаться при установке новой «приборки» и все исправить с первого раза. А вообще распиновка щитка приборов ВАЗ 2110 важна и нужна. А дальше инструкция по эксплуатации щитка приборов ВАЗ 2110, по которому видно, что приборная панель щитка приборов ВАЗ 2110 достаточно простая и в ней легко разобраться:

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и быть в курсе работоспособности.Таким образом, приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга. В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Компоновка панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера.Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на работе устройств.

Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп. Первым в списке крайним левым устройством является указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов.Красной полосой выделена зона критического высокого давления, в которой возможно закипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

Спидометр на заглушках приборов (2) — стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим. По сути, это вольтметр, который реагирует на импульс, выдаваемый датчиком спидометра, и установлен в коробке передач.Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала. Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра.В красной зоне тахометра отмечается недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима длительная работа мотора в красной зоне тахометра.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный.Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это примерно 9-9,6 л. Чтобы топливный насос не вышел из строя, нельзя полностью выдавать топливо из бака.

Настольные лампы 2110

Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя.В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, по аналогии именуемой лампой Check Engine. с импортными авто.При включении этой контрольной лампы необходимо провести компьютерную диагностику двигателя и выявить коды ошибок. Часть ошибок исправляется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней — обнуление — пробег за определенный период.

Щиток приборов ВАЗ 2110 Описание ламп и индикаторов, которыми мы комплектовали простые и привычные контрольные лампы для любого автомобиля:

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные фонари меньше попадут на вашу приборку, хозяйку и уберут все дороги!

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться с причиной неисправности.Она может быть серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Характеристики типов панелей

Щиток, расположенный перед драйвером и содержащий набор контрольных ламп, называется панелью.

Имеет другое название — торпеда и состоит из следующих компонентов:

Узел, фиксирующий скорость спидометра автомобиля.
Устройство, ведущее учет числа оборотов — тахометр.
Два индикатора: температуры охлаждающей жидкости и уровня топлива.
Индикаторы разного цвета.
Шесть отдельных ламп, отвечающих за подсветку.
Несколько резервных гнезд, в которых можно включать лампы.
Один блок красного цвета. На электрической схеме он имеет х
Еще один белый блок с обозначением х

На ВАЗ 2110 есть 2 вида приборных панелей: старый образец и Европантел.

Различия между ними следующие:

старые щиты имеют симметричное расположение инструментов;
в евро датчики показаний топлива и величины нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей Панель управления

Когда на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или проблеме отдельных индикаторов. В особых случаях перестают работать габаритные огни левой стороны и подсветка заднего номерного знака вместе с осветительными приборами. Причина — выход плавкого элемента.

Проблемы с предохранителем

Неисправность в работе приборной панели заключается в том, что перегорел амперный предохранитель.Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если это произошло, необходимо искать причину выхода из строя. Простая замена Element на новую проблему не решает. Можно с уверенностью сказать, что он тоже сразу переборщил. Причина — короткое замыкание в цепи. Надо заниматься поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо.Через несколько секунд они покажут то максимальное, а затем минимальное значение. Значит нужно проверить контакт с массой. Это касается топливного тахометра и указателя. Крепление массового провода соединяет щиток приборки с перегородкой, отделяющей моторный отсек от пространства кабины. Найти это место удалено по радио.

В случае установки сигнализации такие крепления переносятся на обшивку кабины, на место, где находится левая нога водителя. При покупке автомобиля эта информация сообщается водителю.

Иногда стрелки начинают прыгать после установки магнитолы. Происходит это из-за того, что провод приборки оказался ненадежным. Во время движения машины теряется контакт. Чтобы исключить такую поломку, просто необходимо ее обезопасить. После этого стрелки выдадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его используют для подключения разных устройств большей мощности.Есть зарядка телефонов, включение планшетов или другой техники. Значительное потребление текущего количества. В результате перегорает предохранитель F6.

В случае исправного предохранителя его следует искать по другой причине. Для этого откручиваем крепление щита, вытаскиваем. Провод, ведущий к нему, остается на месте. Напряжение проверяется на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна быть 12 вольт.Проверяется провод, ведущий к массе, который находится на колодке Х1. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Выражается в следующих проявлениях:

стрелка полностью закреплена;
дрожание стрелки с последующей остановкой;
работа спидометра проходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками установлен электронный спидометр. Если устройство выходит из строя, то его необходимо заменить.

Однако причина более вероятна:

Сигнал спидометра идет от датчика. Возможная причина Его отсутствие — загрязнение прибора. Затем его снимают, промывают и сушат.
Нет хорошего контакта. Проводка видна повсюду.
При выходе из строя самого датчика его заменяют.

Порядок диагностики и устранения неисправностей

При неработающем щитке приборов на ВАЗ 2110 следует, на первом этапе, провести диагностику.

Это выглядит следующим образом:

все лампы осмотрены и выведены из строя заменены на новые элементы;
прибором-мультиметром вся проводка проверяется на наличие обрывов или плохих контактов;
при обнаружении окисленных участков их зачищают;
все предохранители и перегонные детали заменены на новые;
все существующие устройства протестированы.

Проверка указателей уровня топлива и температуры

Для проверки правильности показаний уровня топлива и температуры необходимо выполнить следующие действия:

Зажигание включается.
Плюсовой вывод устройства с массой подключается отдельным отрезком провода. Если стрелка приходит в движение, следует осмотреть проводку на участке датчика индикатора.
Если индикатор температуры фиксирует перегрев, он отключается от датчика. Падающие стрелки указывают на необходимость замены датчика. Если копать устройство продолжают, значит неисправна проводка или сам индикатор.
Чтобы проверить устройство, его снимают. Его положительный вывод подключается к плюсу аккумулятора, а отрицательный — к минусу.Стрелка должна показывать ноль. При любом своем отклонении индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем идет сравнение результатов со стандартом. Затем осмотрите гусеницы. В случае обрывов контакт восстанавливается припоем. Если такой процесс невозможен, прибор заменяют.

Меры предосторожности при работе

При выполнении работ необходимо соблюдать следующие рекомендации:

при срабатывании предохранителя выключается зажигание;
точность при проверке, чтобы провода не возникали;
если осуществляется пайка, то применяется паяльник малой мощности с тонким наконечником;
при работе с разъемами прилагаются большие усилия.

9205 квалифицированные мастера.

Сопровождается предварительной подготовкой:

отключает питание от аккумулятора;
снят руль и облицовочная часть колонки;
иногда снимают сиденья.

Демонтаж старой панели

Инструкции по демонтажу:

Демонтируются щиты, расположенные у ног сидящих перед людьми.
Из-под ручного тормоза снимается криволинейный колпачок;
Снимается крышка окна и вынимается разъем прикуривателя.
Крышка снимается с рычага коробки передач. Удаляются воздуховоды, идущие на задних сиденьях.
Снять пластиковые накладки багажников на крышу.Магнитол вытаскивают.
Заглушки снимаются с верхней части панели. Закрученные гайки скручены.
Затем отворачиваем болты размещенные по контуру нижнего края, а также у ног водителя и пассажира;
Монтажный блок демонтирован И пластиковый кожух снят.

Установка новой панели образца

Обе панели имеют разные размеры, поэтому установка ведется 3 способами:

новая комбинация устройств под размеры существующей панели подгоняется;
пошла полная замена панелей на новый образец;
установка евроблейдинга.

Последний метод применяется редко. Это связано с тем, что при установке требуется совмещение проводки. Работы ведутся на панели, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь в надежности предохранительных элементов. Далее идем проверять датчики. При обнаружении поломки есть возможность ее устранить. Если ремонт узла невозможен, его заменяют.

Вводная информация

Содержание

Ежедневные проверки
Руководство пользователя
Правила техники безопасности
Основные инструменты, измерения
Двигатель и его системы
Трансмиссия
Шасси
Рулевое управление
Тормозная система
Электрооборудование автомобиля
Кузов
Система вентиляции и отопления
Приложения
Неисправность коды
Electrochemis
Введение
Введение
В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, которое не получило названий, а потому продавалось под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-. 21123). Кроме того, существуют различные мелкосекторные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами, оригинальной обивкой дверей.
Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешнего вида и салона. Для изготовления деталей кузова, наиболее подверженных коррозии, в кузов вклеивают оцинкованный металл и несъемные стекла (ветровые, задние и боковые).
Даже в седановом багажное отделение очень просторное для своего класса, а в хэтчбеках и универсале, у которых можно складывать спинки задних сидений, можно также перевозить вполне габаритный груз, например, холодильник.
Изначально на «десятку» устанавливались только короткоземные карбюраторные двигатели объемом 1,5 литра ВА3-21083 мощностью 69 л.с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые 1,5 и 1,6 литра могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тяговых качествах и экономичности.
Настоящее руководство адресовано установленным на данный момент всем моделям семейства шестнадцатых плавленых ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит Для ремонта восьмистворчатых двигателей, установленных ранее.
Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
В базовой комплектации Автомобили «десятого» семейства могут похвастаться наличием твидового салона, иммобилайзера, центрального замка, электростеклоподъемников передних дверей и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками. Перечень оборудования, которое может быть установлено по запросу, не ограничивается: комплект пластиковых ящиков, хромированные дверные ручки, доработанный щиток приборов, кондиционер и т. Д.
«Десятку» уже давно можно назвать новинкой, но приемлемая ремонтопригодность, а также невысокая цена и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на заводе АвтоВАЗ был прекращен, производство моделей возобновилось в Украине на автомобильном заводе Корпорации «Богдан».
Как и Ваз, Богдан 2110 неплох для дальних поездок. Для отечественных дорог облегчены хорошие динамические показатели, комфортная подвеска и небольшой расход топлива.
Заводская гарантия На автомобили «десятого» семейства — 35 тыс. Км или 2 года в зависимости от того, что будет раньше. Многие официальные дилеры также предоставляют собственную, более продолжительную гарантию, сокращая при этом межсервисные пробеги в полтора-два раза.
В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с инжекторными шестнадцатыми перчаточными двигателями объемом 1,5 и 1,6 л.
Примечание
Данные о расходе топлива приведены для справки и имеют усредненный характер для различных типов кузова.Рекомендации руководства по эксплуатации
также можно использовать для ремонта восьмиклапанных двигателей.
Чрезвычайные ситуации
Эксплуатация
Двигатель

2. Органы управления, приборная панель и салонное оборудование

Элементы управления

Спидометр

Показывает приблизительную скорость автомобиля (км / ч).

Служит для отображения общего пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный период времени (например, за последнюю поездку).Для сброса значений суточного пробега используется специальная кнопка сброса.
Примечание
Обнуление счетчика суточного пробега осуществляется только на закрепленном автомобиле.

Тахометр

Показывает приблизительную скорость вращения коленчатого вала двигателя (оборотов в минуту). Чтобы получить значение скорости вращения, необходимо умножить на 100 на шкале, на которую указывает стрелка.
Красная зона (шкала, закрашенная красным) означает режим работы двигателя на повышенной частоте, опасный для двигателя.

1. Левая боковая заслонка, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка включения задних противотуманных фар, 6. Кнопка включения обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг трансмиссии, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20.Замок отпирания замка капота.

Комбинация устройств:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса суточного пробега, 6. Дисплей одометра и счетчик суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ
Не допускайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5 500 об / мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в зону красной шкалы указывает на перегрев двигателя.В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать работы двигателя в режиме перегрева (более 110 ° C).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель окна передней левой двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника левой задней двери, 6. Штекер ( резервное место для установки дополнительного оборудования выключателей), 7.Переключатель проигрывателя задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Переключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Установить рычаг управления распределителем воздуха, 3. Переключатель рециркуляции, 4. Заглушка (резервное место для установки переключателя дополнительного оборудования), 5. Блок индикации бортовой системы управления, 6. Автомагнетол, 7. Часы, 8. Вилка (резервное место для установки выключателя дополнительного оборудования), 9.Кнопка выключателя аварийного освещения, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания этот указатель показывает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор, предупреждающий о необходимости заправки. В этом случае рекомендуется как можно скорее заправить топливо.

Указатели поворота

При включении одного из указателей поворота (левого или правого) в комбинации приборов начинает мигать соответствующий индикатор.

Индикатор включения аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Check Engine Warning Indicator

Кратковременное свечение индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. При обнаружении неисправности в системе индикатор постоянно мигает или горит.
ВНИМАНИЕ
Движение с индикатором горения Проверка.Двигатель запрещен.

Световой индикатор над чертой

Этот индикатор загорается при включении наружного освещения.

Предупреждающий индикатор о недостаточном уровне тормозной жидкости

Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке Главное тормозной цилиндр Ниже метки MIN.
ВНИМАНИЕ
При включении индикатора во время движения автомобиля дальнейшее движение запрещается до устранения причин неисправности.

Индикатор дальнего света Дальний

Этот индикатор горит синим светом при включении фар.

Индикатор системы зарядки

Этот индикатор загорается красным светом при включении зажигания и гаснет после запуска двигателя. Яркое свечение лампы или ее свечение в камеру при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или о неисправности в цепи зарядки.

Индикатор стояночного тормоза

Индикатор загорается красным светом при включении стояночного тормоза.

Индикатор аварийного падения давления масла

Этот индикатор загорается красным светом в случае падения моторного масла.
ВНИМАНИЕ
Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.

Предупреждающий индикатор недостаточности моторного масла в картере двигателя

Этот индикатор загорается, если уровень моторного масла в картере двигателя достиг максимально допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, нужно убедиться в отсутствии протечек.

Предупреждающий индикатор недостаточного уровня жидкости в Platomrunt Bach

Этот индикатор загорается, если в баке для стеклянной воды осталось менее одного литра промывочной жидкости.

Индикатор предупреждения о падении охлаждающей жидкости

Этот индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему необходимо убедиться в отсутствии утечек.

Предупреждающий индикатор неисправности ламп сигнальных огней

Этот индикатор загорается при включенных сигнальных огнях, габаритных огнях или указателях поворота.

Индикатор износа тормозных колодок

Этот индикатор загорается при нажатии педали тормоза при включении зажигания и выключении зажигания, если толщина тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки новыми.

Предупредительный сигнал ремня безопасности

Этот световой сигнал загорается на панели приборов в случае, если ремень безопасности водителя не пристегнут во время движения.

Пожалуйста, включите JavaScript для просмотра

Как разобрать приборную панель ВАЗ-2114?

Панель приборов ВАЗ-2114 — одна из важнейших деталей в автомобиле, показания которой могут зависеть не только от технического состояния автомобиля, но, возможно, и вашей жизни (при некорректных показаниях спидометра). Со временем может выйти из строя любая деталь, даже такая надежная, как щиток приборов на ВАЗ-2114. Поэтому каждому владельцу четырнадцатой модели полезно знать, как разбирается щитовой щит.

Где это может понадобиться?

Знания по сборке / разборке панели приборов могут пригодиться не только при некорректных показаниях спидометра, тахометра или датчика уровня топлива, но и для самостоятельной шумоизоляции салона. А если вы хотите получить полный эффект от шумоизоляции и ездить на бесшумном ВАЗ-2114, то приборная панель и передняя торпеда обязательно должны быть шумоизолированы. Также разборка выполняется при тюнинге салона. Итак, давайте рассмотрим пошаговый подход в процессе снятия этого устройства.

Какие инструменты для этого нужны?

Для того, чтобы снять эту деталь с автомобиля, не нужно иметь дорогих инструментов, достаточно использовать набор отверток и, при желании, руководство по эксплуатации.

Как снять панель приборов ВАЗ 2114? Пошаговая инструкция

Перед тем, как открутить все гайки и болты, откройте капот и снимите клемму с АКБ, чтобы обесточить всю электронную систему и бортовой компьютер в целом.И только после этого можно будет разбирать приборную панель.

Чтобы удалить эту деталь, снимите все адаптеры лопастей и их переключатели. Далее снимаем все декоративные пластиковые накладки, закрывающие саморезы. Также не стоит забывать о рычагах управления печкой — их тоже нужно снять.

Теперь переходим к дашборду. Здесь необходимо открыть центральную крышку рулевой колонки, а затем найти и снять скрытый болт, которым рулевое колесо крепится к валу.После откручивания гайки рулевое колесо немного покачнется. Это знак того, что его можно безопасно удалить.

Как известно, все современные автомобили ВАЗ, в том числе 14-я модель, имеют горизонтальную регулировку руля. Итак, чтобы разобрать панель приборов ВАЗ-2114, нужно ее максимально опустить. Это сделано для того, чтобы удалить два винта, которые спрятаны в этом слоте. Держат приборную панель (конечно не все). После того, как вы их открутите, нужно найти боковые болты, которые прячутся под декоративной крышкой, а также их демонтировать.

Завершающий этап

После того, как все винты откручены, вы почувствуете, что приборная панель ВАЗ-2114 начинает шататься при малейшем прикосновении. Если так, значит, вы все сделали правильно. После этого нужно аккуратно вытащить приборную панель. Очень важно соблюдать правильность действий. Если эта запчасть где-то застряла, но вам кажется, что она откручивается, не пытайтесь вытащить ее сильным рывком, так как это может привести к непредсказуемым последствиям, вплоть до покупки новой приборной панели.Помните, что эта запчасть в первую очередь любит точность.

Итак, определились со всеми этапами разборки панели приборов на ВАЗ-2114.

Инжектор запущен давно. Форсунка давно заводится за счет ДРП, форсунка ВАЗ 2110 16 клапанов заведена

Право считается одним из самых популярных, востребованных автомобилей на российском рынке. Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома.Особенно покупатели столкнулись с модификацией ВАЗ 21102, оснащенной инжекторным двигателем.

Всем хороша «десятка», но оказалось, что отечественная машина помимо неоспоримых достоинств имеет ряд серьезных недостатков, технических недостатков. К проблемам модели можно отнести не самую долговечную и эффективную работу двигателя. При малейших сбоях выходит из рабочего состояния. Это связано с множеством причин. Расскажем обо всех, дав ответ на вопрос: почему не заводится форсунка ВАЗ 2110?

Технические характеристики модели

ВАЗ 2110, или, как этот автомобиль в народе, «дюжина», впервые появился на российском рынке в 1996 году, когда произошли серьезные изменения в экономике.АвтоВАЗу пришлось выпустить совершенно новую модель, которая была призвана удовлетворить изменчивые и теперь довольно требовательные предпочтения закупающего предприятия. На первый взгляд «дюжина» привлекает интересным, неординарным, смелым дизайном, который выпрямлен из всех предыдущих работ АвтоВАЗа, таким простым, лаконичным.

При сборке были использованы новые технологии, а техническая часть порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выпустил в продажу огромное количество модификаций, каждая из которых была по-своему хороша, каждая нашла своего покупателя.Таким образом, штатная машина 2110, оснащенная бензиновым карбюраторным 8-клапанным мотором, стала трамплином, с которого начался старт всех других, более мощных версий.

Аналогичная модификация, ВАЗ 21102, получила широкое признание благодаря простоте эксплуатации и хорошей работе. ВАЗ 21102 шел с таким же 1,5-литровым 8-клапанным, но уже инжекторным двигателем, работающим в паре с передним приводом и МКПП. ВАЗ 21102 часто можно встретить в гаражах автомобилистов. Основная его проблема, как и в автомобиле 2110, в том, что двигатель 21102 не заводится или плохо запускается.

После стандартных версий пошли посильнее. 21103 комплектуется 16-клапанным инжектором объемом 1,5 л. Чуть позже появилась двухлитровая версия 21106, выступающая вместе с силовым агрегатом Opel. Эта версия приятно удивила отличной динамикой и хорошими скоростными показателями. За дополнительную плату можно приобрести как модификации комплекта, так и спортивную версию, что, на наш взгляд, вызывает наибольший интерес.

Положительной стороной «десятки» является ее способность разгоняться до 200 км / ч.Стоит сравнить его с более поздней версией, Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и в люксовой модификации, а стандартная скорость составляет 167 км / ч.

Также инжектор ВАЗ 2110 потребляет вполне приемлемое количество топлива. Конечно, машину нельзя отнести к категории экономичных, но и к категории прожорливых тоже не относится, что уже очень хорошо. И последнее, что примечательно в рассматриваемой машине, это то, чем она пополняется.

Автомобиль вполне можно отремонтировать, в отличие, например, от «немцев», «опеля» или «мерседеса», изобилующих сложнейшим электронным оборудованием. Детали на «десятке» стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах модели инжектора ВАЗ 2110, о том, что стоит знать водителю, оторвавшемуся за рулем этой «рабочей лошадки».

Проблемы с двигателем автомобиля

Самая частая проблема инжекторного двигателя ВАЗ 2110 — он плохо заводится или вообще глохнет.Особенно эта проблема проявляется в морозную пору, которая становится настоящим испытанием на прочность для любого автомобиля. В сильные морозы завести машину практически невозможно. Но если в холодное время это нормальное явление, не говорящее о серьезных технических неисправностях и необходимости срочного ремонта, то при теплом дворе проблемы с двигателем заявляют в другом.

Так что же делать, если мотор заводится или вообще не заводится? Первой причиной может быть проблема в аккумуляторе. Аккумулятор потерял мощность, а силовой агрегат не в состоянии заработать в полную силу, машина начинает хуже заводиться.Чтобы убедиться в правильности этой гипотезы, нужно заглянуть под крышку капота. Если индикатор батареи красный, это означает, что батарея разряжена.

Все, что вам нужно для решения проблемы — это зарядить аккумулятор. Вторая по частоте причина, по которой ВАЗ 2110 заводится долго, — это проблема в бензонасосе. Проверьте систему следующим образом. Если в свечах есть искра, но двигатель все равно не хочет заводиться, это говорит только об одном — поломке в помпе.

Скорее всего, где-то образовалась микротрещина или другой дефект, сломавший бензонасос. По цепной реакции отказ дали другие системы, что, в конечном итоге, отразилось на запуске двигателя. Немалую роль играет то, что машина плохо заводится, датчики распредвала стоят. Чтобы понять, рабочие или нет, достаточно просто повернуть ключ зажигания.

Если свечи не искрились, значит, датчики слетели и их нужно заменить.Ставя новые устройства, можно заводить двигатель. Кроме того, когда двигатель глохнет, неплохо было бы проверить состояние статтера, который также сильно влияет на работу двигателя. Часто бывает ситуация при заливке свечей ВАЗ 2110. В этом случае машина не сдвинется с места, как бы вы ни старались.

Но эта проблема легко решается. Здесь просто нужно проверить состояние свечей и просушить их или заменить на новые. Полезный совет: Запасные свечи всегда берите с собой в бардачок, чтобы не тратить время в критическом случае.Эту процедуру можно будет проделать позже, спокойно, у себя в гараже. А пока лучше заменить детали.

И наконец, последняя причина кроется в системе охранной сигнализации. Конечно, не в звуковом оповещении. Сигнализация — это сложная конструкция, которая неразрывно связана с другими системами, в том числе с системой зажигания. Если в системе безопасности наблюдается даже самая малая поломка, это, похоже, не отражается самым негативным образом на запуске двигателя.

Диагностика сигнализации — дело непростое, и эту процедуру лучше всего проводить в хорошем автосервисе.Но если поломку застали врасплох и нужно срочно что-то сделать с собой, то определить неисправность можно будет по исключениям. Сначала посмотрите на топливный насос, который чаще всего выводит двигатель.

Если насос работает качественно, накачивает топливо хорошо, а предупредительная информация о критическом состоянии системы на приборы не выдается; Если датчики исправны и остальные устройства и детали, упомянутые выше, тоже, можно сделать вывод, что сигнализация неисправна.Здесь, скорее всего, произошло нарушение в микросхеме, батареях или выносных жилах.

Устройство любой машины сложно. Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда и вообще к отказу от них. Некоторые автовладельцы сталкиваются с проблемой — заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора.Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

Топливный насос
Датчики коленвала и распределительного вала
Свечи зажигания
Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса.Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3.На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите его.

7.Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками. Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, топливный насос работает, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

Для начала нужно демонтировать форсунки.Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
Запустите двигатель и повторяйте до тех пор, пока не перестанет реагировать на поворот ключа. Так вы сможете снизить давление в системе;
Снимите минусовую клемму с АКБ, а также пандус нужно отсоединить патрубки и разъемы;
Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
Теперь можно приступить к снятию топливной рампы вместе с форсунками;
Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

Прежде всего необходимо снять резиновые кольца. Тогда лучше всего на их место установить новые;
Теперь нужно очистить форсунки, а также воронкообразные поверхности;
Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов.Его необходимо подключать к патрубкам максимально плотно и герметично;
Теперь нужно подать инструмент для промывки и нажать на кнопку. Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Не запускается электродвигатель

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить. После этого запустить мотор. Если он стал, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем тягового реле
Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится — не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго.Сразу оговорюсь — в большинстве случаев это связано с неконструктивными особенностями автомобиля, а с низким уровнем профилактики со стороны автовладельцев.

Как говорится, «Грома не рождаются …», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

неисправность ремня ГРМ;
изоляция износа;
обрыв датчика температуры;
перебои в работе модуля зажигания (не к месту).

Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя. Анализ дает единственно верный способ избежать проблем — достаточно провести профилактический осмотр и замену сомнительных узлов (например, датчики имеют гарантию на 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее …

(Banner_Content)
О перечисленных поломках расскажем еще немного.Что касается ремня ГРМ, здесь все ясно — замене подлежит по мере износа.

Изоляция проводов Может сломаться в процессе эксплуатации автомобиля — скажем, провод модуля зажигания часто оплавляется от высокой температуры (находится в непосредственной близости от головки блока, и регулярно перегревается).

Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя — и этот недостаток может периодически проявляться.

Датчик температуры . При проблемах в этой части (а тем более при выходе из строя) возникают проблемы с тестированием на бортовом компьютере — он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси. Единственный (и наименее затратный) метод «лечения» — это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

Для новичка лучшим выпуском будет полная замена комплекта, люди, не чуждые технические навыки, могут попробовать «оживить» свечи — тщательно их протереть, накатать паяльной лампой и т. Д.Если после замены свечи велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, с хорошей свечой проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с блоком питания, в положительном случае нужно продолжить диагностику.

Отметим и другие причины неисправности.

Причины, по которым форсунка ВАЗ-2110 на 8 клапанов плохо запускается после ночной стоянки.Особенно частая ситуация, когда с вечера все было хорошо, а неприятный сюрприз встречается в виде неработающей машины. Далее рассмотрим, какие причины могут привести к затруднению запуска инжектора ВАЗ-2110 и что делать для решения проблемы.

Чтобы определить, почему машина проблемная, нужно знать принцип ее работы. Пуск двигателя соответствует искре, которая, в свою очередь, полностью зависит от системы зажигания и поступающей топливно-воздушной смеси в дозированных пропорциях.

В случае поломки одного из компонентов этой цепи запуск происходит проблематично или невозможно.

ЧИТАЙТЕ ТАКЖЕ: Какую машину выбрать: ВАЗ-2110 или ВАЗ-2114

Причины некорректного запуска

Среди существующих причин, по которым двигатель не запускается, необходимо выделить несколько:

Разряженный аккумулятор. Эта частая причина обычно встречается зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд.Вы можете решить эту проблему быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
Топливный насос. При нормальном запуске от АКБ машина все равно не заводится. Вторая причина появления проблемы — подъем в бензонасосе. Двигатель вашего автомобиля может не запуститься из-за нехватки бензина в топливной системе. Это может быть связано с неработающим топливным насосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является топливный насос.
Датчики. Следующей, не менее частой причиной могут быть датчики коленвала или распредвала. Эти устройства похожи, но расположены в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а заправка в порядке, то нужно проверить состояние датчиков. Диагностировать состояние датчиков можно на сотне или самостоятельно. Проверьте, есть ли искра в свечах при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливно-воздушной смеси. Свечи с постоянными нагрузками выходят из строя, загрязняются, накрываются нагаром. Поэтому нужно проверить их состояние, убрать ворс и сполоснуть. Но лучше на время проверки заменить их на новые. Если двигатель завелся, то оставьте их на месте. Если нет, продолжайте поиск проблемной области.
Сигнализация. В некоторых случаях бывает, что на неисправную сигнализацию влияет работа системы зажигания.Если в предыдущих элементах автомобиля причина поломки не обнаружена, нужно отметить эту опцию. Причина, по которой машина плохо заводится, редко связана с сигнализацией, но все же стоит проверить.
Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СОСТ на необходимом оборудовании. Во избежание неисправностей газораспределительного механизма не заливайте топливо в топливо с низким октановым числом.Оптимальный вариант для ВАЗ-2110 с инжектором — АИ-95, в крайнем случае АИ-92.
Зажигание. Возможно, в вашей машине просто загорелось зажигание, из-за чего она плохо заводилась. В этом случае неисправностью будет раннее или позднее возгорание, появившееся из-за вибрации. Со временем крышка траверса на автомобиле немного поворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает балансировать. Избавиться от этой проблемы можно, повернув крышку траверса против часовой стрелки.

ЧИТАЙТЕ ТАКЖЕ: Монтаж терморегулятора от гранты на ВАЗ-2110

Общие поломки

Иногда бывает, что стартер крутит, щелчок хорошо слышен, но свечи заполняются, а их замена на новую приводит к повторной -залив. Поможет обычное мытье свечей. Если вы столкнулись с такой проблемой, то чтобы завести машину, нужно проверить форсунки, может быть, они бьют, и это стало основной причиной залива свечей.

Кроме того, топливный насос может не создавать приемлемого для работы давления в автомобиле.Дополнительно нужно проверить ДМРВ. Возможно, датчик перехватывает неверную информацию, из-за чего в двигатель вводится больше топлива. Устранить проблему поможет ремонт или замена датчика.

Автомобиль заводится со второй попытки. Скорее всего, дроссельная заслонка или дхх закрыта. Для устранения неисправности необходимо промыть приборы.

Невозможно зимой завести машину, хотя стартер нормально крутится. При столкновении с такой ситуацией необходимо окружить свечи и повернуть стартер, чтобы освободить двигатель от топлива.Нагрейте новый комплект свечей и, пока они теплые, затяните в блок двигателя. Получите двигатель.

ЧИТАЙТЕ ТАКЖЕ: Тюнинг фар на ВАЗ-2110

Двигатель плохо заводится, на панели появляется лампочка с восклицательным знаком, после чего глохнет. Лампа с таким обозначением говорит о том, что стартер еще натянут, хотя двигатель запустился. Скорее всего, не произошло зацепления с двигателем, и стартер сломался. Для устранения неисправности нужно заменить стартер.

ladaautos.ru.

ВАЗ-2110, 8 клапанов (форсунка) не заводятся — почему? :

Автомобиль ВАЗ 2110 8 клапанов (инжектор) очень популярен в России. Особых проблем в эксплуатации эта машина не вызывает. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Откройте капот и посмотрите, хорошо ли затянуты клеммы. Банальная причина того, что ВАЗ 2110 8 клапанов (форсунка) не заводится, это плохая посадка плюсовой или минусовой клеммы.Но не стоит исключать разрядку самого аккумулятора, особенно зимой или после длительного простоя. Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Нормальный пусковой ток Батарея выдает 14-14,5 вольт. Полезный совет опытных автомобилистов — зимой снимайте аккумулятор на ночь и храните дома. Так у вас больше шансов на успешный запуск мотора. Вы тратите гораздо меньше времени, чем если возитесь с зарядным устройством (особенно если машина стоит во дворе, а не в гараже).А когда машина стоит больше недели, снимите с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутит

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутит?

Одна из причин этого явления — реле. При запуске слушайте щелчки. Если нет, реле вышло из строя. Иногда его коротит «на массу» — сдвиньте, и проблема решится сама собой.

Предохранитель

Не лишним будет проверить такие детали, как предохранители. ВАЗ 2110 Форсунка 8 клапанов может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и посмотрите их целостность. По центру тонкий провод — если ток выше определенного значения (5,15,20 ампер), горит.

В нашем случае это может быть предохранитель АЗС. Если он не гудит, то проблема в этом однозначно. Часто замена предохранителя возобновляет его работу.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и целые предохранители, нужно проверить свечи.Это одна из частых проблем, возникающих на инжекторных двигателях. Почему-то машина не заводится, а бензин продолжает поступать в камеру сгорания. В итоге свеча топливная топливная. И вместо того, чтобы вызвать искру, свечи гаснут горючей смесью. Они намокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол».Так вы просушите камеру сгорания — в нее будет попадать больше воздуха. Если после трех-пяти попыток у вас не получилось запустить мотор, не стоит разряжать аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи она имеет разный диаметр. Сначала снимите высоковольтный провод. Делать это нужно очень осторожно. Если потянуть с силой, он развернется и отремонтировать будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (за основу).Открутите элемент и посмотрите на электрод. Если конец свечи мокрый, а сама она имеет характерный запах бензина, что означает «залито».

Как просушить свечу?

Как мы уже говорили ранее, можно попасть на выжатую педаль газа. Но не всегда получается. Это может быть нефтяной коллапс или нагар. Итак, устаревшие свечи выносят в теплое помещение. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок.Они убивают не только свечи, но и кислородные датчики. ВАЗ 2110 Форсунка 8 клапанов с летящей черной свечой свидетельствует о попадании масла в камеру сгорания. Это могут быть усиленные кольца или масляные колпачки.

Но как бы ни было брака, свечу нужно просушить и обработать кислотой. У него нет контакта с электродом — наоборот, так даже лучше. Если нет времени, протереть от налета бензином и установить на место. Часто искра не попадает на электрод из-за нагара.Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим датчики

Иногда машина не заводится из-за неправильно работающей электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. При такой неисправности машина не заводится ни при каких обстоятельствах. Электроника не может зафиксировать положение вала и выдает неисправность в двигателе.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала.Оно должно быть от 500 до 700 Ом. На самом мультиметре ставим предел 200 маршливольт и закрепляем щуп на выходы датчиков.

Стальной предмет потратить несколько раз перед сердечником. Если элемент рабочий, он должен его распознать, и показания выше будут на мультиметре. Если нет, датчик пришел в негодность. Не ремонтируется — только замена.

Фильтры

Бывает, что машина перестает заводиться из-за загрязненного фильтра.Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последнее (так как его легче удалить). Если его состояние оставляет желать лучшего, его нужно заменить.

При этом воздух не может попасть в цилиндры, из-за чего в камере много бензина и выливает свечи на ВАЗ 2110 8 клапанов. Форсунка может выйти из строя и из-за плохой подачи топлива. В этом случае нужно заменить бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры.Их легко перепутать, и они рассчитаны на разное давление.

Форсунка

Основным отличием форсунки от карбюраторной системы является отсутствие форсунок в последней. Приготовление смеси происходит под высоким давлением. Если форсунка его не производит, машина плохо заводится и работает нестабильно. Из-за некачественного топлива он забивается. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если двигатель все еще запускается, послушайте двигатель.Если он троит, а форсунка на этом баллоне холодная, значит она пришла в негодность. Очистить его от грязи можно ультразвуком. Эта процедура проводится на специализированном стенде.

Плохой запуск и закипание

В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой. Однако смешивать разные марки Тосола не обязательно. Он может вспениваться, что еще больше ускорит перегрев.

Возможна поломка термостата. ВАЗ 2110 Форсунка 8 клапанов оснащена двухзвездочным элементом.Проверить это очень просто. Для этого потребуется горелка и кастрюля с водой. Помещаем термостат в емкость и ждем, пока вода закипит. Если пузыри идут, а поршень не двигается, значит, деталь неисправна. На металлическом корпусе термостата обозначена температура, при которой он должен работать. Товар не ремонтируется — только замена. В результате система не может регулировать рабочую температуру toosol. Охлаждающая жидкость движется только по маленькому кругу. А может быть плохо (раз) машина может быть из-за неправильно отрегулированного зажигания.На большинстве «дюжины» стоит трабмлерное зажигание. Здесь необходимо установить правильный угол опережения.

Заключение

Итак, мы выяснили, по каким причинам у автомобиля ВАЗ 2110 не заводится форсунка. При эксплуатации соблюдайте правила замены расходных материалов. Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Батарею рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и держать в тепле.А Тосол нужно менять каждые два года. Со временем он выделяет соли и выпадает в осадок, который оседает на стенках и препятствует нормальному отводу тепла. Если содержать машину в хорошем техническом состоянии, проблемы с запуском мотора не страшны.

www.syl.ru.

Почему не заводится форсунка ваз 2110?

ВАЗ 2110 по праву считается одним из самых популярных, востребованных автомобилей на российском рынке. Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома.Особенно покупатели столкнулись с модификацией ВАЗ 21102, оснащенной инжекторным двигателем.

Всем хороша «десятка», но оказалось, что отечественная машина помимо неоспоримых достоинств имеет ряд серьезных недостатков, технических недостатков. К проблемам модели можно отнести не самую долговечную и эффективную работу двигателя. При малейших сбоях выходит из рабочего состояния. Это связано с множеством причин. Расскажем обо всех, дав ответ на вопрос: почему не заводится форсунка ВАЗ 2110?

Вернуться в категорию

Технические характеристики модели

ВАЗ 2110, или, как называют эту машину в народе, «дюжина», впервые появилась на российском рынке в 1996 году, когда произошли серьезные изменения в экономике. .АвтоВАЗу пришлось выпустить совершенно новую модель, которая была призвана удовлетворить изменчивые и теперь довольно требовательные предпочтения закупающего предприятия. На первый взгляд «дюжина» привлекает интересным, неординарным, смелым дизайном, который выпрямлен из всех предыдущих работ АвтоВАЗа, таким простым, лаконичным.

При сборке были применены новые технологии, а техническая часть порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выпустил в продажу огромное количество модификаций, каждая из которых была по-своему хороша, каждая нашла своего покупателя.Таким образом, штатная машина 2110, оснащенная бензиновым карбюраторным 8-клапанным мотором, стала трамплином, с которого начался старт всех других, более мощных версий.

Положительной стороной «десятки» является ее способность разгоняться до 200 км / ч.Стоит сравнить его с более поздней версией, Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и в люксовой модификации, а стандартная скорость составляет 167 км / ч.

Отремонтировать машину вполне возможно, в отличие, например, от «немцев», «опелей» или «мерседесов», изобилующих сложнейшим электронным оборудованием. Детали на «десятке» стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах модели инжектора ВАЗ 2110, о том, что стоит знать водителю, оторвавшемуся за рулем этой «рабочей лошадки».

Вернуться в категорию

Проблемы с двигателем автомобиля

Самая частая проблема инжекторного двигателя ВАЗ 2110 в том, что он плохо заводится или вообще глохнет.Особенно эта проблема проявляется в морозную пору, которая становится настоящим испытанием на прочность для любого автомобиля. В сильные морозы завести машину практически невозможно. Но если в холодное время это нормальное явление, не говорящее о серьезных технических неисправностях и необходимости срочного ремонта, то при теплом дворе проблемы с двигателем заявляют в другом.

Так что же делать, если мотор заводится или не заводится вообще? Первой причиной может быть проблема в аккумуляторе. Аккумулятор потерял мощность, а силовой агрегат не в состоянии заработать в полную силу, машина начинает хуже заводиться.Чтобы убедиться в правильности этой гипотезы, нужно заглянуть под крышку капота. Если индикатор батареи красный, это означает, что батарея разряжена.

Все, что вам нужно для решения проблемы, — это зарядить аккумулятор. Вторая по частоте причина, по которой ВАЗ 2110 заводится долго, — это проблема в бензонасосе. Проверьте систему следующим образом. Если в свечах есть искра, но двигатель все равно не хочет заводиться, это говорит только об одном — поломке в помпе.

И, наконец, последняя причина кроется в системе охранной сигнализации. Конечно, не в звуковом оповещении. Сигнализация — это сложная конструкция, которая неразрывно связана с другими системами, в том числе с системой зажигания. Если в системе безопасности наблюдается даже самая малая поломка, это, похоже, не отражается самым негативным образом на запуске двигателя.

Диагностика сигнализации — дело непростое, и лучше всего провести эту процедуру в хорошем автосервисе.Но если поломку застали врасплох и нужно срочно что-то сделать с собой, то определить неисправность можно будет по исключениям. Сначала посмотрите на топливный насос, который чаще всего выводит двигатель.

Если насос работает качественно, накачивает топливо хорошо, а предупредительная информация о критическом состоянии системы на приборы не выдается; Если датчики исправны и остальные устройства и детали, упомянутые выше, тоже, можно сделать вывод, что сигнализация неисправна.Здесь, скорее всего, произошло нарушение в микросхеме, батареях или выносных жилах.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы. В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой — основные причины

Часто по утрам холодная машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много.Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо. Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
Происходит засорение фильтров неавторизованными присадками. Насос не может подавать топливо в достаточном количестве.
Настройки мотора сбиты. Подача горючей смеси в горячем состоянии недостаточна.

Основные технические требования к характеристикам топлива

Характеристики топлива (бензин)	единица измерения	Нормы на автомобильную технику
Характеристики топлива (бензин)	единица измерения	экологический класс 2.	экологический класс 3.	экологический класс 4.
Концентрация свинца, не более	мг / дм³.	10	5	0
Концентрация серы, не более	мг / кт.	500	150	50
Объемная доля углеводородов, не более:	процентов
ароматический		не установлен	42	35
олефиновый		не установлен	18	18
Объемная доля бензола, не более	процентов	5	1	1
Массовая доля кислорода, не более	процентов	не устанавливается	2,7	2.7
Давление насыщенных паров с учетом климатических условий:	кПа
летом		45-80	45-80	45-80
зимой		50–100	50–100	50–100
Впускные клапаны		не установлен	соответствие европейскому бензину для автомобилей

Классы испарения автомобильных бензинов по ДСТУ 4839: 2007

Показатели	Значение для классов испарения
Показатели	И	IN	C / C1 d / d,		E / E 1	F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах	45,0-60,0	45,0-70,0	50,0-80,0	60,0-90,0	65,0-95,0	70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах	20,0-48,0	20,0-48,0	22,0-50,0	22,0-50,0	22,0-50,0	22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах	75,0	75,0	75,0	75,0	75,0	75,0
конец кипения, ° С, не выше	210	210	210	210	210	210
остаток в колбе,% (об.), не более	2	2	2	2	2	2
3. Индекс парового трафика (IPP)	—	—	с 1.	D 1.	E 1	F 1.
не более (ИПП = 10-ДНП + 7-В70)	—	—	1050	1150	1200	1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

Возьмите тряпку и смочите ее в холодной воде.
Надеть сверху на корпус АЗС.
Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате подача топливной смеси будет компенсирована.

Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его отказа — негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

Типы

, схема подключения и ремонт

Электростеклоподъемник ВАЗ-2110 значительно повысит степень комфорта в автомобиле.Но у любой модели устройств есть неисправности, иногда заклинивает стекло двери — не открывается или не закрывается. В этом случае, как правило, необходимо менять весь механизм стеклоподъемника. В некоторых случаях можно самостоятельно отремонтировать механизм. Иногда заклинивание происходит из-за отсутствия смазки. В этом случае нужно просто очистить механизмы устройства от загрязнений, а затем нанести новую смазку.

Электростеклоподъемники для «десятки»

Когда начали выпускать автомобили ВАЗ-2110, в комплектации не было стеклоподъемников.Их устанавливали очень редко, в основном по желанию покупателя, непосредственно в автосалоне. Большинство автомобилистов стараются сэкономить на ремонте, поэтому вместо того, чтобы обращаться в специализированные центры по ремонту автомобилей, обслуживание осуществляется самостоятельно.

На сегодняшний день в магазинах очень много комплектов для установки электростеклоподъемников с электроприводом на автомобиль ВАЗ. В самый простой и дешевый комплект входит только электродвигатель с коробкой передач. Таким комплектом можно заменить электрический стеклоподъемник ВАЗ-2110, но лучше приобретать комплекты.

Селектор окон

Перед установкой новых механизмов узнайте, какие именно типы и марки рекомендуют опытные автомеханики. На полках автомобильных магазинов можно найти устройства производства компаний «Беркут» и «Гранат». Это самые популярные механизмы, так как у них достаточно низкая стоимость, но надежность на высоте. Различают три типа стеклоподъемников:

Электростеклоподъемники с откидными рычагами обеспечивают очень высокую скорость движения стекол.Но у них самая высокая стоимость — комплект входных дверей стоит 2500 руб. Но качество изготовления и ресурс очень высокие. При работе механизма шума практически нет. Разбить этот прибор очень сложно, даже при замерзании стекла электродвигатель и механизм не выйдут из строя.
Реечные стеклоподъемники не отличаются хорошим качеством. Если стекло замерзнет, часть привода может сломаться или выйти из строя двигатель. Чтобы весь механизм работал хорошо, его нужно очень часто смазывать.
Окна кабельного типа самые бюджетные из всех. Скорость движения стекла очень низкая, при промерзании трос может сломаться, двигатель может выйти из строя. Но если такой стеклоподъемник ВАЗ-2110 не работает, ремонтировать его не стоит, проще купить новый.

На что обращать внимание при покупке

Конечно, лет 20 назад такой тип стеклоподъемников ВАЗ-2110 был пределом мечтаний любого автомобилиста. Но сегодня, когда на прилавках магазинов можно найти гораздо более совершенные механизмы за очень скромные средства, не стоит отдавать предпочтение кабельным окнам.Невозможно представить, сколько стоит ВАЗ-2110 в такой комплектации в конце 90-х годов. Возможно, это была первая машина после знаменитого «Мерседеса» 600-х годов.

При покупке нужно обратить внимание на комплектацию стеклоподъемников. Желательно приобретать те, у которых есть электродвигатели, вся проводка, кнопки, заглушки, застежки, манжеты резиновые. С помощью манжет продлевается электропроводка от дверей до столбов.

Подготовка к установке стеклоподъемников

Перед началом работ необходимо приобрести все детали для ремонта.Обязательно отключите отрицательную клемму от аккумуляторной батареи во время работы. Если это невозможно сделать по каким-либо причинам, то снимите предохранители ВАЗ-2110, которые питают панель приборов, фары, кнопки управления, автомобильный прикуриватель.

При снятии облицовки передней двери обязательно повредите несколько зажимов. Так что купите про запас пару десятков этих пластиковых деталей. У них небольшая стоимость, поэтому покупка не может сильно ударить. Обязательно изучите схему автомобиля ВАЗ-2110, если не знаете, куда подключить электрические стеклоподъемники.Если ориентироваться по электрике станка, то проводка будет проведена очень быстро.

Снятие старого механизма стеклоподъемника

Но перед установкой стеклоподъемника ВАЗ-2110, неисправности которого будут рассмотрены ниже, необходимо полностью удалить старый. В целом всю работу можно разделить на несколько основных этапов:

Осторожно, стараясь не повредить, снимаем обшивку передней двери. Комплект стеклоподъемников состоит из двух механизмов и приводных двигателей.Поэтому нужно ставить их на входные двери.
При помощи скотча необходимо установить стекло входной двери в верхнее положение. Главное, чтобы при демонтаже механизма он не попал внутрь двери.
Снимите болты крепления старого механизма и стекла ключом на «10».
Найдите направляющую, она прикреплена к двери 4 гайками. Сначала нужно открутить нижнюю, затем среднюю, а последнюю — верхнюю.
Оконная ручка крепится к двери с помощью трех гаек.Откручивайте их в последнюю очередь.

После этого можно полностью снять механизм. Если вы не можете снять его с двери, вам нужно будет надавить на верхние застежки с помощью отвертки. После этого необходимо очистить внутреннюю часть двери, чтобы не было пыли и грязи. При необходимости можно наклеить звукоизоляцию. Это необходимо, если вы не хотите несколько раз разбирать входные двери.

Установка нового стеклоподъемника

Для установки стеклоподъемника на автомобиль ВАЗ-2110 необходимо предварительно разместить его во внутреннем пространстве двери.Для этого нужно ввести его в самое большое технологическое отверстие двери. Дальнейшая работа ведется по такому алгоритму:

Механизм закреплен на двух шпильках, которые устанавливаются в отверстия, где находились средние гайки старого оконного механизма.
Совместите крепления на стекле и механизме. Для этого нужно подключить электродвигатель к аккумулятору. Совместив отверстия, закрепите их болтами, вы найдете их в комплекте.
Поскольку во время работы возникает сильное трение, обязательно смажьте все поверхности трения. Желательно использовать состав ШРУС-4.

Электрическое подключение

Теперь, чтобы окна работали правильно, их нужно подключить. Если вы не уверены в своих силах, то обратитесь за помощью к опытному электрику. Если вы уверены в себе, можете приступать к установке. Для этого выберите место для установки кнопок управления.Желательно размещать их там, где к ним будет свободный доступ как для водителя, так и для пассажира. Поэтому лучшие места для установки — ниша под ручник, а также в бороду передней панели.

После установки кнопок необходимо проложить от них провода к источнику питания через блок предохранителей ВАЗ-2110. Имеет несколько резервных розеток, к которым можно подключить электрические стеклоподъемники. От электродвигателей в дверях проложены провода к стойке кузова, а оттуда к кнопкам управления.Обязательно использовать электромагнитные реле, чтобы избавить кнопки от сильноточного переключения.

Частые поломки

Вне зависимости от типа установленного стеклоподъемника они все равно могут выйти из строя, и все поломки делятся на механические и электрические. К последним можно отнести неисправность кнопки электрического стеклоподъемника ВАЗ-2110. Возможные неисправности:

При полном выходе из строя электрического стеклоподъемника причина может заключаться в обрыве троса или его укусе. Если оконные стойки реечного или звенного типа ищите поломку в механизме.
Неисправность двигателя из-за попадания воды. Очень часто происходит такая поломка, так как электродвигатель негерметичный. Иногда в него просачивается конденсат, появляется ржавчина, которая может нанести большой вред электродвигателю.
Повреждение электромагнитного реле — стеклоподъемник не сможет работать, так как на мотор не подается питание. Для проверки работоспособности реле необходимо установить заведомо исправный элемент.
Проверить соответствующую вставку предохранителя в блоке предохранителей ВАЗ-2110.Если даже при неустановленном новом реле включения не происходит, то нужно искать неисправность в цепи питания. Замените предохранитель новым. В том случае, если он очень быстро сгорит, нужно будет найти, где в проводке происходит короткое замыкание.
Очень часто ломается кнопка стеклоподъемника ВАЗ-2110. Проверить это довольно просто, нужно установить новую, либо замкнуть провода металлическим предметом.
При обрыве цепи питания необходимо найти место, а затем восстановить его.

Очень часто между стойкой и дверью происходит разрыв. Поскольку дверь постоянно открывается и закрывается, проволока со временем изгибается и разрушается. Чтобы исправить эту ситуацию, необходимо проложить новую проводку.

Заключение

Редко какие комплектации ВАЗ-2110 оснащались электростеклоподъемниками. Поэтому установку придется производить самостоятельно. Постарайтесь сделать все максимально качественно, подключайте приводы к автосигнализации, чтобы она приносила стекло при постановке на охрану.

панель lada niva — купить панель lada niva с бесплатной доставкой на AliExpress

Отличная новость !!! Вы попали в нужное место для панели lada niva. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя панель Lada Niva в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели панель Lada Niva на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в панели lada niva и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada niva panel по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
