Как на ваз 2112 поменять ремень грм – фото и видео, когда и как поменять самому и правильно выставить метки

Замена ремня ГРМ ВАЗ 2112 16 клапанов: видео инструкция

Ремень ГРМ ВАЗ-2112Двигатель 16-ти клапанов, который предусмотрен в ВАЗ-2112, очень хорош, ему присущи отличные характеристики по сравнению с восьмиклапанным двигателем:

  • тепловые зазоры не нужно регулировать;
  • расход бензина намного сокращается;
  • собран двигатель в соответствии с мировыми стандартами.

Однако не все гладко в 16-клапанном двигателе ВАЗ-2112, как хотелось бы, и довольно часто случается серьезная поломка, связанная с обрывом ремня ГРМ.

Что может привести к разрыву ремня ГРМ

В автомобиле ВАЗ-2112 16-ти клапанов разрыв ременной детали способен произойти вследствие:

  1. Сильного или, напротив, слабого натяжения. Чтобы удостовериться, что он натянут правильно, рекомендуется применить специальный прибор, который называется частотомером. Производить замеры нужно только с холодного мотора, показатель должен не превышать 155 гц+/-3 гц.
  2. Разрыв будет неизбежен, если деталь уже длительное время эксплуатируется, и замена не была произведена своевременно. Так как при рабочем положении постоянно происходит перепад температур, ременной элемент постепенно разрушается, на нем появляются трещины, что и приводит к разрыву.
  3. Вследствие неправильного расположения подшипника, который может подклинивать и надрывать ремень ГРМ.
  4. Из-за подтека сальника, который замасливает деталь.
  5. Из-за некачественного ремня ГРМ, который был установлен в 16-клапанном двигателе ВАЗ-2112 производителем.

Читайте также: Замена прокладок ГБЦ на ВАЗ 2112

Это самые основные причины, которые приводят к разрыву ремня ГМС. Если внимательно следить за техническим состоянием машины и при малейших признаках поломки своими руками провести починку, то можно избежать очень неприятных ситуаций, которые могут случиться в любой момент.

Как проводится замена ремня ГРМ своими руками

ЗаменаЗамена ремня ГРМ своими руками – процедура не слишком сложная, поэтому сделать ее сможет каждый автолюбитель, если, конечно, хоть немного разбирается в ремонте машин. Разумеется, ременная деталь ГРМ в ВАЗ-2112 16-ти клапанов должна заменяться по правилам, с учетом рекомендаций профессиональных механиков.

В первую очередь следует подготовить следующие инструменты:

  • автомобильные ключи, рассчитанные на 15 и 17;
  • специальный ключ, который поможет отрегулировать ролик натяжения;
  • съемное приспособление для колец стопоров;
  • большую и крепкую отвертку для отвинчивания крепежных элементов.

Замена материала производится поэтапно:

  1. Отключается клемма от аккумулятора.
  2. Снимается с автомобильного генератора ремень привода.
  3. В верхнюю неподвижную точку устанавливается поршень, относящийся к первому цилиндру.
  4. С помощью ключа 15 отвинчивается соединитель, который удерживает ролик натяжения. Развинченный ролик следует немного повернуть в сторону, чтобы облегчить натяжение.
  5. Снимается поврежденный элемент со шкива ролика натяжения, с водяной помпы машины и с распредвала. Чтобы отвинтить крепеж фиксирующий привод к генератору, понадобится помощь напарника. Он должен будет надежно зафиксировать коленвал (при помощи отвертки), чтобы маховик находился в неподвижном состоянии. Благодаря этому можно будет легко снять заглушку сцепления.
  6. Ключом на 17 откручивается соединитель, который удерживает шкив коленвала, его извлекают и производят демонтаж генератора автомобильного привода.
  7. Аккуратными движениями снимается шайба, удерживающая привод надорванного ремня ГРМ, деталь, требующая замены просто и легко снимается.

Читайте также: Как заменить 16 клапанов на ВАЗ 2112

В каких случаях замена ремня обязательна

Замена ременного материала ГРМ на 16-клапанном двигателе ВАЗ-212 должна быть проведена в обязательном порядке, если:

  • есть масляные пятна на ремне;
  • внешняя сторона материала сильно изношена;
  • на детали заметны трещины и расслоения;
  • на внешней поверхности можно увидеть своеобразные нити.

Читайте также: Замена гидрокомпенсатора ВАЗ 2112

Если любая из вышеперечисленных причин присутствует, следует незамедлительно приступить к замене ремня, чтобы обезопасить собственное здоровье, а также всех пассажиров, которые могут ехать в неисправной машине. Только своевременная замена поможет избежать неприятности на дороге, поэтому проводить данное мероприятие необходимо вовремя.

ladaautos.ru

Натяжка ремня ГРМ ВАЗ-2112 16 клапанов: фото и видео

Двигатель ВАЗ-2112 устанавливался на автомобили LADA «десятого» семейства: 2110, 2111 и 2112. Два вала ГРМ в этом двигателе приводятся в движение ремнём. При замене ремня надо суметь проконтролировать натяжение, и вроде бы, для этого выпускают спецоборудование. Мы считаем, что натяжка ремня ГРМ на ВАЗ-2112 может быть выполнена с использованием динамометра. Силу натяжения при этом удаётся выставить без ошибок. Надо только изготовить технологическую пластину, применяемую вместо натяжного ключа. Чертёж будет приведён ниже.

Дальше на видео показано, как именно проверяют натяжение, не пользуясь даже динамометром.

Процесс натяжки ремня ГРМ «от и до»

Все действия выполняем на холодном двигателе. Допустим, ремень сейчас заменяется и гайка на ролике не затянута. Тогда просто пропустите «шаг 1»:

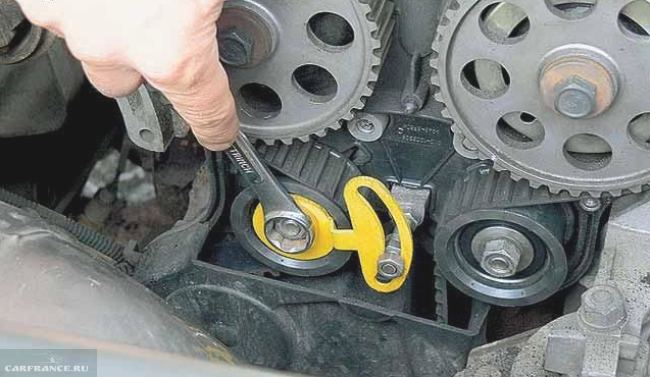

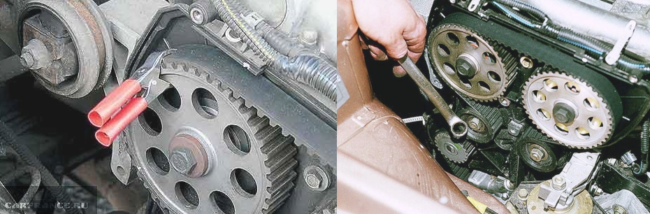

  1. Берём «крокодил» для АКБ и фиксируем ремень на шкиве. Затем ключом «на 17» ослабляем затяжку гайки (см. фото). Гайка натяжного ролика ГРМ в моторе ВАЗ 2112Гайка натяжного ролика ГРМ в моторе ВАЗ 2112

    Первый шаг перед регулировкой

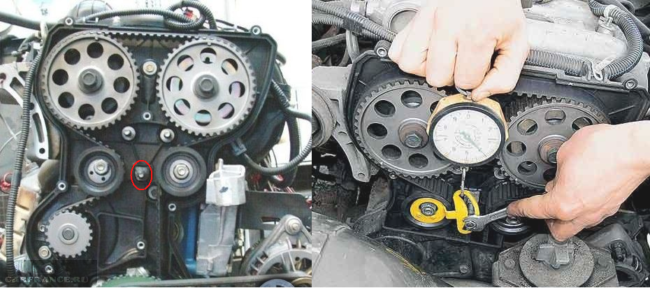

  2. В резьбовое отверстие рядом с роликом вкручиваем шпильку М8. На неё накручиваем две гайки. На ролик одеваем пластину и динамометром выставляем усилие – ровно 4 кгс. Регулировка натяжного ролика ВАЗ 2112Регулировка натяжного ролика ВАЗ 2112

    Как выставить натяжение

  3. Внутренняя гайка на шпильке должна касаться пластины. Сверху накручивают ещё одну гайку, фиксируя пластину на месте.
  4. Взяв ключ «на 17», затягивают гайку на ролике. Рекомендуемое усилие – 33,2-41,1 Н*м. Как зафиксировать натяжной ролик ВАЗ 2112Как зафиксировать натяжной ролик ВАЗ 2112

    Фиксируем ролик

  5. Осталось удалить всё лишнее – пластину и шпильку.

На двигателе ВАЗ-2112 натяжение ремня ГРМ зависит от усилия, прилагаемого к регулировочному ключу. Усилие должно составлять 2,0 Н*м. А у нас дистанция от оси до «ушка» составляет 51 мм (см. ниже). Умножьте 0,051 на 39,2266 (4 кгс в ньютонах), и получится требуемое.

Чертёж пластины

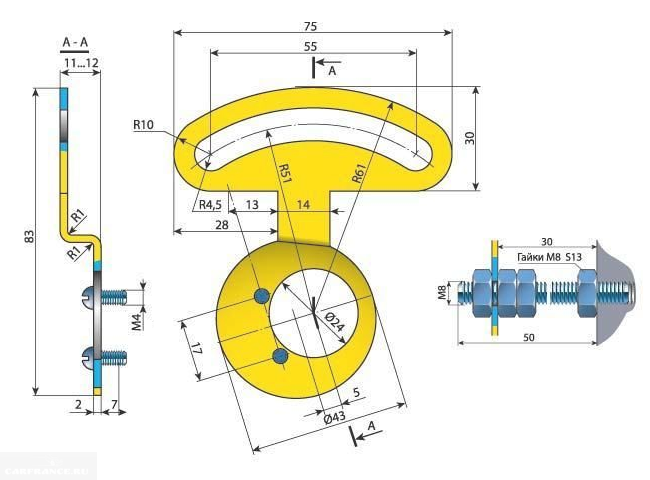

Из стали толщиной 2 мм изготовляют пластину, показанную на чертеже. Выкройку нужно делать, исходя из особенностей гибочного оборудования. При «гибке» длина уменьшается, и значит, размеры выкройки будут больше, чем 94×75 мм.

Пластина для настройки натяжения ремня ГРМПластина для настройки натяжения ремня ГРМ

Технологическая пластина

Резьбу под винты М4 нарезают стандартным способом. Каждый винт должен выступать за плоскость на 7 мм.

Если пластину не изготовлять

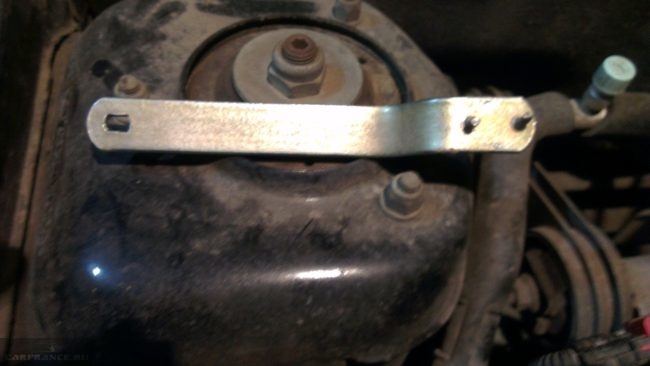

Все знают, что на моторе ВАЗ-2112 натяжка и замена ремня ГРМ выполняется с использованием ключа. Его вид показан на фото.

Ключ для настройки натяжения ремня ГРМКлюч для настройки натяжения ремня ГРМ

Ключ для регулировки натяжения

На рукоятке можно сделать прорезь, и тогда, установив динамометр, регулируют усилие так, как показано выше.

Если усилие будет составлять 4 кгс, тогда дистанция от прорези до средней точки между штифтами должна равняться 49,5 мм.

Отличие между методами «1» и «2» очень простое: во втором случае пластина (ключ) не фиксируется. Значит, ключ придётся удерживать на одном уровне, закручивая при этом гайку. Делайте выбор.

Ещё один метод проверки натяжения ремня

Удобно проверять натяжение, когда крышка ГРМ установлена:

  • На холодном двигателе между краем крышки и ремнём должен вставляться щуп d=16 мм;
  • Для прогретого мотора вносят поправку: d=12 мм.

Роль щупа может выполнять трубка, стальной прут и т.д.

Предостережение от ошибок

Если говорить о двигателе ВАЗ-2112, натяжение ремня ГРМ можно усилить или ослабить. При этом надо придерживаться рекомендаций:

  1. Отверстия под штифты пусть сначала находятся в левой нижней четверти;
  2. Взяв настроечный ключ, натяжение усиливают, вращая ролик против часовой стрелки.

Результат правильной и ошибочной настройки показан ниже.

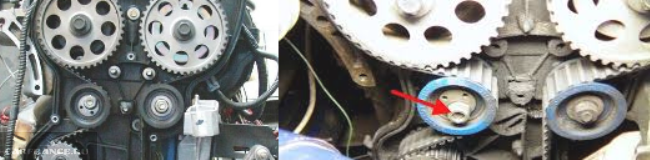

В какую сторону натягивать ролик ГРМ 2112В какую сторону натягивать ролик ГРМ 2112

Слева – как правильно

Повороту вправо должно соответствовать ослабление натяжения. А тот, кто сделал всё наоборот, пусть затем обижается на себя: ремень очень быстро износится!

При соблюдении всех рекомендаций отверстия не могут оказаться вверху (как на фото 2).

Замена на самонатяжной ролик ( автомат-натяжения)

На двигатели 11194 и 21126 устанавливаются ролики с «автоматом натяжения». Казалось бы, автоматический ролик подойдёт для любого двигателя ВАЗ. Но не спешите.

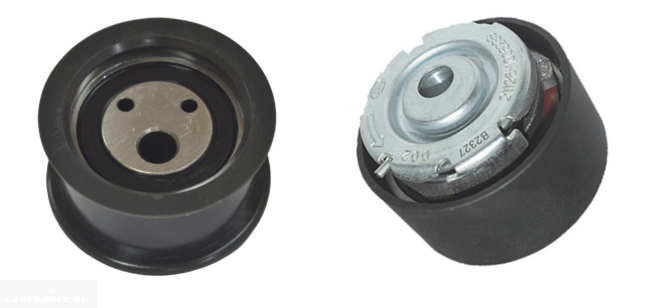

Натяжной ролик 21126 и 2112
Натяжной ролик 21126 и 2112

Два разных натяжных ролика

Ролик от двигателя ВАЗ-2112 снабжён выступами по бокам. На детали 21126-1006238 никаких выступов нет. В этом и состоит проблема.

Не рискуйте без надобности – нужен только оригинальный ролик 2112-1006120 или его аналог.

Ради чего мы старались

При нарушениях в работе ГРМ мотор ВАЗ-2112 успешно гнёт свои клапаны, требуя их замены. К нарушениям относится обрыв ремня, а также перескок через несколько зубцов. Вторая неисправность возникает при заниженной силе натяжения, а первая – это результат износа ремня в целом. Делайте выводы.

Регламент и артикулы

Проверяйте натяжение ремня ГРМ каждые 15 тыс. км – это регламент. Артикул ремня приводить не будем – речь шла не о замене. А решив поменять натяжной ролик, найдите деталь 2112-1006120-XX. Вместо XX могут идти цифры от 00 до 10, и всё это – продукция отечественных заводов (00 – это ВАЗ).

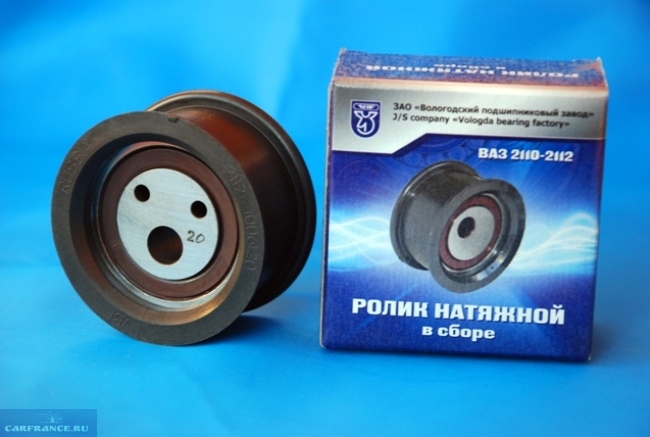

Ролик натяжной ВАЗ 2112-1006120Ролик натяжной ВАЗ 2112-1006120

Комплектующие, выпускаемые в России

Все аналоги

Сразу переходим к списку:

  • MASTER SPORT 2112-1006120-AT-PCS-MS
  • TORQUE KR5048 или 830900АЕ2
  • INA 531075010

Особой популярностью пользуются бренды GATES, INA.

Замена ремня и двух роликов, все шаги на одном видео

carfrance.ru

Самостоятельная замена ремня ГРМ ВАЗ 2110 (16 клапанов)

замена ремня грм ВАЗ 2110 16 клапанов

Определенные особенности имеет замена ремня ГРМ ВАЗ 2110 (16 клапанов). По сути, отличий от восьмиклапанного мотора не так уж и много, схема проведения работы очень схожа. Если приглядеться внимательно, то 16-тиклапанный двигатель – это тот же ВАЗ 21093, только с усовершенствованиями и доработками. Главное – у них одна база. Но нас интересует десятка и процедура замены элементов ГРМ. Дело в том, что многие владельцы таких автомобилей боятся самостоятельно проводить такой ремонт – сложно, боязно, последствия могут быть самыми катастрофичными. Но ведь и не менять нельзя – обрыв приведет к загибанию клапанов и ремонту ГБЦ. Давайте рассмотрим все нюансы, а в завершение определим, стоит ли связываться с заменой, либо же доверить ее профессионалам?

Общие сведения о ГРМ

Стоит сразу определиться с тем, на каких десятках рвет ремни, а на каких нет. Все зависит от того, есть ли выемки в поршнях под клапаны. Если они имеются, то никакой обрыв не страшен, можно эксплуатировать (читай: «насиловать») свою десятку до тех пор, пока ремешок не порвется от старости. Конечно, нужно всегда с собой возить ключи, домкрат, запасные части. Но давайте не будем советовать такие гадости, а будем рекомендовать нашим читателям проводить замену ремня ГРМ ВАЗ 2110 (16 клапанов) своевременно – каждые 45 тыс. км. пробега.

ВАЗ 2110 ремонт



Такое значение можно получить, проведя примерные вычисления: машина старая, износ узлов и агрегатов сильный, поэтому нужно сокращать с 60 000 км. периодичность до 45 000. Тут даже учтен фактор некачественных запчастей. Если говорить о более современных моторах, которые ставятся на автомобили «Приора», то у них имеется одна маленькая, но полезная особенность – широкий ремень ГРМ. Он примерно вдвое шире, что позволило увеличить его ресурс до 200 тыс. км. А такого пробега автомобиль за пятилетку не достигнет. И если вы купили новую «Приору» и собираетесь нею пользоваться 3-5 лет, то нужды менять комплект ГРМ просто нет.

замена ремня грм 16 клапанов

Замена ремня ГРМ на автомобилях ВАЗ, у которых 16 клапанов, проводится практически так же, как и на 8-миклапанном. Как говорится, «волка бояться – в лес не ходить», здесь можно перефразировать и сказать так: «меток бояться – ГРМ не менять!». Что сложного в этом деле? Абсолютно ничего! Три метки – на двух распределительных и на коленчатом валах. От того, как вы их установите, будет зависеть работа двигателя. Если установите неверно, то клапаны будут открываться не в такт движениям поршней. Но нужно надеяться на свое зрение и точность. Вместе с ремнем ГРМ обязательно меняете ролики. Желательно еще поставить новый ремень генератора, при необходимости помпу.

Замена ремня ГРМ ВАЗ 2110 16 клапанов

ролик ремня грм

Если уж грубо сказать, то все, что было ранее в статье – это призыв к замене своими руками, попытка спровоцировать вас провести на ВАЗ 2110 ремонт самостоятельно, без привлечения мастеров со стороны. А теперь о процедуре в несколько этапов:

  1. Снимаете привод генератора. Для этого ослабляете его, выкрутив верхнюю гайку и придвинув корпус генератора ближе к двигателю.
  2. Под левое заднее колесо (а лучше – под оба) ставите упоры и выжимаете «ручник».
  3. Поднимаете правую переднюю сторону и снимаете колесо.
  4. При наличии защиты убираете ее, чтобы получить доступ к шкиву на коленчатом валу.
  5. Не удерживайте от проворачивания непосредственно шкив коленчатого вала! Лучше попросите кого-нибудь выжать тормоза и включите 5-ю скорость. Или же через смотровое окно в картере сцепления зубилом держите от проворачивания за венец маховик. Это наиболее безопасные способы.
  6. Снимите пластиковую защиту отсека с приводом ГРМ ВАЗ 2110 16 клапанов.
  7. Ключом на «17» выкручиваете гайку крепления натяжного ролика.

Теперь можно поменять ремень ГРМ, либо же провести замену помпы (только не забудьте слить из системы ОЖ).

поменять ремень грм

Чтобы поставить ремень, нужно, чтобы совпали следующие метки:

  1. На обоих распределительных валах. Устанавливайте их относительно ГБЦ точно, во время надевания не проверните валы.
  2. На коленчатом валу – ориентироваться нужно на метки в смотровом окне картера сцепления.

Одеваете ремень ГРМ ВАЗ 2110 16 клапанов (перед этим обязательно поставьте новые ролики), производите его натяжку. Проверните на несколько оборотов коленчатый вал и проверьте совпадение меток. Если все нормально, то можно запускать двигатель для тестирования. А после осуществить сборку автомобиля.
