Регулировка фар на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как отрегулировать свет фар?

1) Сперва в ночное время суток, поставьте свой автомобиль, параллельно любой вертикальной поверхности, которой может выступать как гараж, стена, и другие препятствия.

Примечание!
Располагать автомобиль нужно строго за пять метров до препятствия!

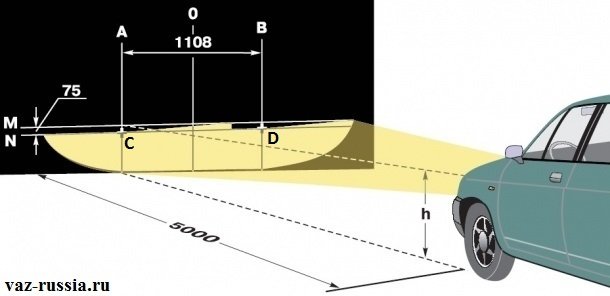

2) Затем если есть возможность, начертите с помощью мела, или либо маркера, на препятствие возле которого вы собираетесь производить регулировку фар, следующий рисунок:

Примечание!
Если нет возможности начертить рисунок, то в таком случае при регулировки фар, воссоздайте его в своей голове!

3) Далее включив именно ближний свет фар, и накрыв в это время левую фару толстым полотном ткани, отрегулируйте сперва правую фару, для этого:

1. Прокрутив в нужную для вас сторону винт «1», отрегулируйте положение света фары по вертикали.
2. После взявшись рукой за винт «2», отрегулируйте положения света фары по горизонтали.

Регулируйте положение фары до того, пока оно не совпадет по начерченному рисунку на препятствии, а именно:
1. По вертикали в обязательном порядке, свет должен касаться линии «N» и не выходить за пределы линии «M».
2. А по горизонтали в обязательном порядке, свет должен соприкасаться с линиями «C», и «D».

4) Когда вы закончите работу по настройки правой фары, эту же операцию проделайте и с левой фарой.

Важно!
1) Для того что бы достичь самой точной регулировки фар, для этого перед началом регулировки, машина должна быть полностью заправлена бензином!
2) А так же при регулировки фар на сиденье рекомендуется посадить человека приблизительно вашего телосложения, а что бы быть более точным, то одинакового с вами веса!
3) Перед началом регулировки так же стоит проверить давление в колесах, и в случае необходимости довести его до нормы!

Регулировка фар ваз 2110 своими руками

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

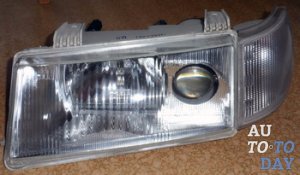

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения  приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов  не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

• подготовка автомобиля, площадки и стенда;
• осмотр регулируемых элементов;
• процесс регулировки.

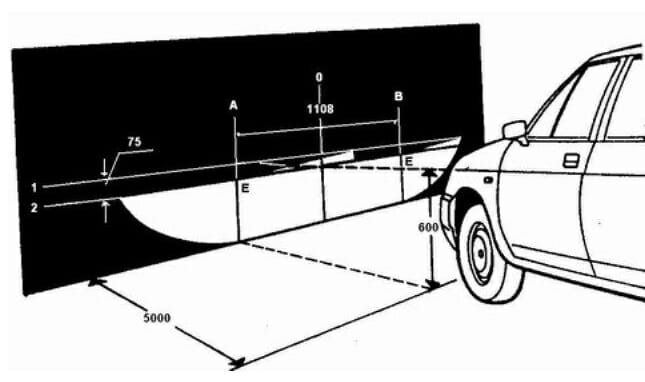

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

1. Проводится проверка надежности работы корректора.
2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.

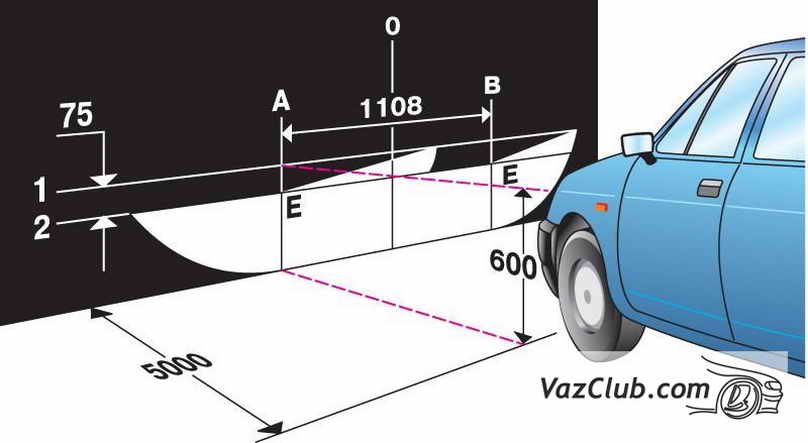

4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.



Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости		Расстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
	угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

Тип фары	Сила света в направлении опти­ческой оси фары, кд, не более	Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR	800	1600*
НС; HCR; DC; DCR	950	2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

1. При помощи моющего средства смывается вся грязь со стекла.
2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
6. Такая же манипуляция проводится с правой фарой.

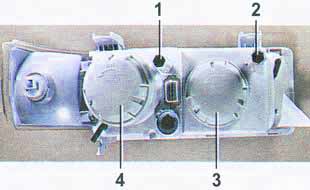

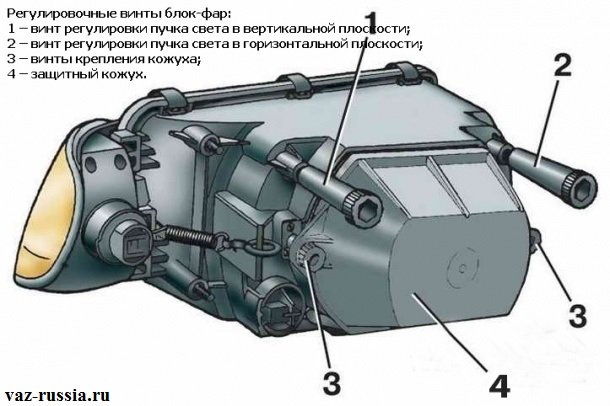

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
2. Теперь регулятор фиксируется в положение 4.
3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

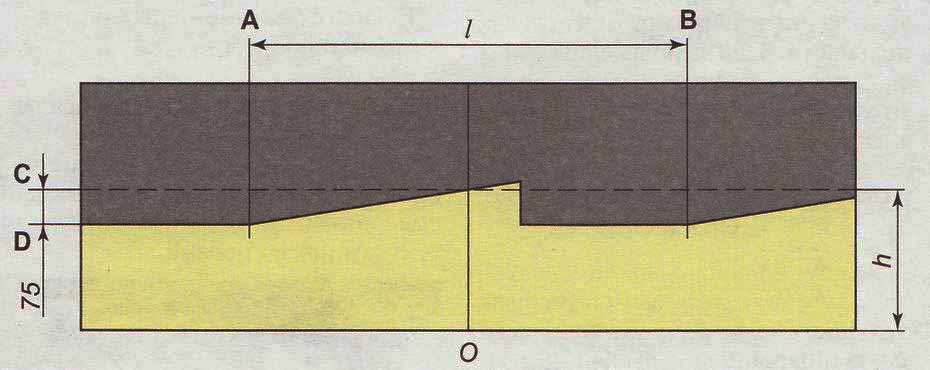

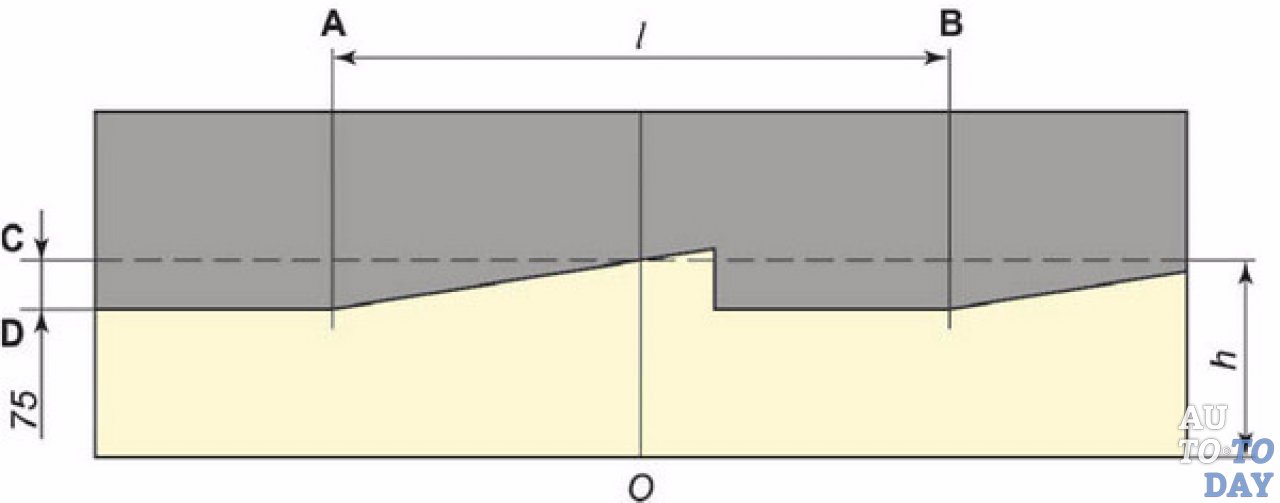

Схема разметки экрана для регулировки света фар на автомобиле

• А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
• В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
• С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
• D — линия обозначающая высоту подъема горизонтальной границы пучков света;
• О — осевая линия;
• l — расстояние между лампами ближнего света фар;
• А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
2. С них снимаются лампы.
3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
4. Демонтируется отражатель. Он держится на 3 точках.
5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
2. Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
3. После очистки мусора протягивается новая трубка.
4. Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Как настроить фары на ваз 2112

регулировка света фар на автомобилях ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем семейства ваз 2110 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулировка фар на автомобилях ваз 2110, ваз 2111, ваз 2112 производится с помощью вращения винтов 1 и 2 (см. рис. 7-36), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары на машинах ваз 2110, ваз 2111, ваз 2112 с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана. Поставьте полностью заправленный и снаряженный автомобиль ваз 2110, -2111, -2112 с нагрузкой 750 Н (75 кгс) на сиденье водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит) фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок. Начертите на экране (рис 7-35) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля семейства ваз 2110. На высоте 600 мм, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен. Установите ручку гидрокорректора фар на панели приборов ваз 2110, ваз 2111, ваз 2112 в положение, соответствующее нагрузке автомобиля одним водителем. Включите на автомобиле ваз 2110, ваз 2111, ваз 2112 ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7-36) и 2 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-35), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

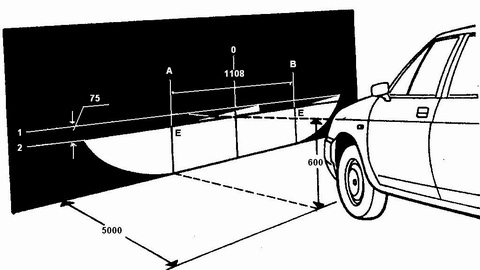

рис. 7-35. Схема регулировки света фар

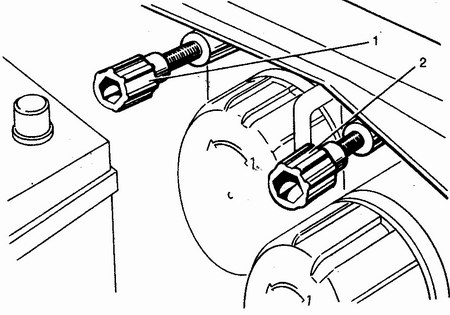

рис. 7-36. Регулировочные винты блок-фар:
1 — винт регулировки пучка света в горизонтальной плоскости 2 — винт регулировки пучка света в вертикальной плоскости

Регулировка фар

Самой распространенной причиной ДТП является плохая видимость. Поэтому не стоит объяснять, почему ваши фары должны быть хорошо отрегулированы. На иномарках можно встретить адаптивный свет – это когда фары направляют свет в зависимости от угла наклона авто, загруженности и других параметров.

Самым простым способом регулировки света фар является станция техобслуживания. Но, мы же все делаем своими руками и не хотим отдавать лишние деньги. Поэтому в данной статье я расскажу вам как отрегулировать фары на ВАЗ 2110.

Перед началом регулировки, чтобы избежать погрешностей следует проверить несколько вещей, а именно:

1. Проверить фары на наличие загрязнений.
2. Просмотреть фары на наличие повреждений.
3. Проверить давление шин.
4. За рулем должен быть вес, который приблизительно равен вашему.

Как отрегулировать фары ВАЗ 2110 своими руками?

1. Регулировку производим на досконально ровном месте. При этом напротив должна быть стена, которая стоит под 90° к площадке.
2. Расстояние от стены до машины равно 5 м.
3. На стену нанесите данный рисунок мелом. Или же нарисуйте данное изображение на листах бумаги и наклейте их на стену.

1. Первую линию рисуем параллельно площадке, расстояние от площадки до линии должно быть равно расстоянию от площадки до верхушки фар.
2. Вторую линию проводим параллельно предыдущей, на 7,5 см ниже.
3. Проводим 2 линии, условно идущие по центру фар. Назовем эти линии А и В. Они параллельны между собой и перпендикулярны линиям 1 и 2. Точки пересечения их с линией 2 назовем Е. Расстояние между этими точками равно 936 мм.
4. Если в вашем ВАЗ 2110 есть гидрокорректор, то установите его в положение 1 и включите ближний свет фар.
5. Накройте чем-нибудь светонепропускным одну из фар (тканью)
6. Добиваемся свечения пучка фары по линии 2. (Используя регулировочный винт сзади фары)
7. Вторым винтом добиваемся совмещения точки излома света в вертикальной границе центра фар.
8. Теперь закройте эту фару тканью и отрегулируйте вторую аналогично первой.

Видим, что ничего сложного нет и времени долго не нужно. Зато вы будете уверены в том, что в темное время суток вы будете хорошо видеть поверхность дороги и не будете слепить водителей встречных авто.

(голосов: 1, в среднем: 5,00 из 5)

Навигация по записям

Интересные статьи

Как отрегулировать фары на ВАЗ 2110 своими руками (видео)

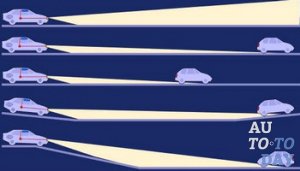

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров. Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Подготовка к регулировке

Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.

Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.

1. Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
2. Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
3. Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
4. Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
5. Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.

Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.

Самостоятельная регулировка

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
3. Отъедьте от стены на 5 метров.
4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
11. Теперь включите оптику в режим ближнего света.
12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
13. Крутите винты регулировки для достижения нужного результата.
14. Первой регулируют правую фару, а затем левую.
15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Источники: http://car-exotic.com/vaz-cars/vaz-2110-car-electric-equipment-17.html, http://vaz2110-remont.ru/regulirovka-far.html, http://luxvaz.ru/vaz-2110/113-regulirovka-far.html

Регулировка фар на ВАЗ-2110 своими руками — детальная инструкция

Я уверен, что каждый ответственный автовладелец понимает, насколько важно, что бы свет фар вашего автомобиля был верно отрегулирован. Ведь неверная регулировка фар приводит не только к тому, что вы плохо видите дорогу в темное время суток, но и к тому, что вы можете слепить встречный транспорт а это не менее, а может даже и более опасно, и может привести к серьезным последствиям в виде ДТП. Именно поэтому мы уделим в этой статье внимание правильной регулировке фар на ВАЗ-2110, 2111 и 2112, расскажем как можно самостоятельно правильно отрегулировать фары на вашей десятке и что для этого нужно. Итак, поехали.

Для правильной регулировки фар на автомобилях десятого семейства не требуется особых сверхнавыков, достаточно иметь площадку с ровным полом и забором, а так же возможностью расположить автомобиль на расстоянии 5 метров от стены или забора. Стена или забор тоже должны быть максимально ровными, в идеале расположение по уровню, чтоб 90 градусов были выдержаны. Вот схема рисунка (стенда) по которому мы и будем регулировать свет наших фар. Можно нанести мелом, или другими сподручными средствами, главное без фанатизма и вандализма. Итак, вот схема рисунка, который нам нужен:

Обратите внимание на вертикальные линии – осевую О, а так же А и В, которые пересекаются через точки Е, эти две линии должны быть четко по центру фар вашего автомобиля. Они должны быть абсолютно симметричны относительно так называемой осевой линии автомобиля, которая обозначена буквой О на рисунке (мысленно поделили машину пополам). Расстояние между линиями А и В должно составлять 964 мм.

Замерьте высоту от пола до средней линии фар вашего автомобиля (на рисунке обозначена H), и по этой высоте прочертите линию на стене, верхняя горизонтальная на рисунке, и отступив в низ от нее на 65 мм прочертите параллельную ей вторую горизонтальную линию.

Она будет соответствовать горизонтальному центру световых пятен фар. Перед регулировкой установите гидрокорректор в среднее положение. В идеале посадить «водителя» на переднее сидение автомобиля, дабы симитировать авто при стандартной загруженности.

Теперь включаем ближний свет фар и прикрывая фары по очереди сподручными средствами приступаем к регулировке. На фарах ВАЗ-2110 присутствуют два регулировочных винта, вот они на схеме:

А вот они на фото:

На правильно отрегулированных фарах верхняя черта световых пятен на стене должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен совпадают с точками пересечения Е. То есть, если у вас все как на рисунке с регулировочными параметрами, вы можете считать регулировку фар успешно законченной. Если вышеописанным методом не удается отрегулировать какую либо из фар, то следует демонтировать фару с автомобиля и убедиться в ее исправности, возможно есть повреждения, которые не позволяют отрегулировать световой пучок.

Всем удачи на дорогах!

Как настроить фары на ваз 2112

регулировка света фар на автомобилях ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем семейства ваз 2110 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулировка фар на автомобилях ваз 2110, ваз 2111, ваз 2112 производится с помощью вращения винтов 1 и 2 (см. рис. 7-36), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары на машинах ваз 2110, ваз 2111, ваз 2112 с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана. Поставьте полностью заправленный и снаряженный автомобиль ваз 2110, -2111, -2112 с нагрузкой 750 Н (75 кгс) на сиденье водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит) фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок. Начертите на экране (рис 7-35) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля семейства ваз 2110. На высоте 600 мм, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен. Установите ручку гидрокорректора фар на панели приборов ваз 2110, ваз 2111, ваз 2112 в положение, соответствующее нагрузке автомобиля одним водителем. Включите на автомобиле ваз 2110, ваз 2111, ваз 2112 ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7-36) и 2 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-35), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

рис. 7-35. Схема регулировки света фар

рис. 7-36. Регулировочные винты блок-фар:
1 — винт регулировки пучка света в горизонтальной плоскости 2 — винт регулировки пучка света в вертикальной плоскости

Регулировка фар

Самой распространенной причиной ДТП является плохая видимость. Поэтому не стоит объяснять, почему ваши фары должны быть хорошо отрегулированы. На иномарках можно встретить адаптивный свет – это когда фары направляют свет в зависимости от угла наклона авто, загруженности и других параметров.

Самым простым способом регулировки света фар является станция техобслуживания. Но, мы же все делаем своими руками и не хотим отдавать лишние деньги. Поэтому в данной статье я расскажу вам как отрегулировать фары на ВАЗ 2110.

Перед началом регулировки, чтобы избежать погрешностей следует проверить несколько вещей, а именно:

1. Проверить фары на наличие загрязнений.
2. Просмотреть фары на наличие повреждений.
3. Проверить давление шин.
4. За рулем должен быть вес, который приблизительно равен вашему.

Как отрегулировать фары ВАЗ 2110 своими руками?

1. Регулировку производим на досконально ровном месте. При этом напротив должна быть стена, которая стоит под 90° к площадке.
2. Расстояние от стены до машины равно 5 м.
3. На стену нанесите данный рисунок мелом. Или же нарисуйте данное изображение на листах бумаги и наклейте их на стену.

1. Первую линию рисуем параллельно площадке, расстояние от площадки до линии должно быть равно расстоянию от площадки до верхушки фар.
2. Вторую линию проводим параллельно предыдущей, на 7,5 см ниже.
3. Проводим 2 линии, условно идущие по центру фар. Назовем эти линии А и В. Они параллельны между собой и перпендикулярны линиям 1 и 2. Точки пересечения их с линией 2 назовем Е. Расстояние между этими точками равно 936 мм.
4. Если в вашем ВАЗ 2110 есть гидрокорректор, то установите его в положение 1 и включите ближний свет фар.
5. Накройте чем-нибудь светонепропускным одну из фар (тканью)
6. Добиваемся свечения пучка фары по линии 2. (Используя регулировочный винт сзади фары)
7. Вторым винтом добиваемся совмещения точки излома света в вертикальной границе центра фар.
8. Теперь закройте эту фару тканью и отрегулируйте вторую аналогично первой.

Видим, что ничего сложного нет и времени долго не нужно. Зато вы будете уверены в том, что в темное время суток вы будете хорошо видеть поверхность дороги и не будете слепить водителей встречных авто.

(голосов: 1, в среднем: 5,00 из 5)

Навигация по записям

Интересные статьи

Как отрегулировать фары на ВАЗ 2110 своими руками (видео)

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров. Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Подготовка к регулировке

Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.

Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.

1. Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
2. Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
3. Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
4. Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
5. Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.

Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.

Самостоятельная регулировка

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
3. Отъедьте от стены на 5 метров.
4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
11. Теперь включите оптику в режим ближнего света.
12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
13. Крутите винты регулировки для достижения нужного результата.
14. Первой регулируют правую фару, а затем левую.
15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Источники: http://car-exotic.com/vaz-cars/vaz-2110-car-electric-equipment-17.html, http://vaz2110-remont.ru/regulirovka-far.html, http://luxvaz.ru/vaz-2110/113-regulirovka-far.html

Как настроить фары на ваз 2112 самому

Выберите ровную горизонтальную площадку в пределах базы ваз 2112 на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.

Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.

В темное время суток поставьте машину ваз 2111 на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).

Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.

Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.

Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).

Установите ручку гидрокорректора фар ваз 2110 в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).

Включите ближний свет фар.

Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары ваз 2111, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.

После этого откройте и отрегулируйте вторую фару ваз 2110, закрыв первую.

• Как отрегулировать фары своими руками на ВАЗ?
• Подготовка к регулировке
• Какими способами можно отрегулировать фары ВАЗ
• Регулировка фар, пошаговая инструкция
• Осуществление разметки
• Регулировка противотуманок
• Немного модернизации

Ни для кого не секрет, что от того, насколько правильно отрегулированы фары и насколько они исправны, зависит безопасность как водителя и пассажиров, так и других участников дорожного движения и пешеходов. Сегодня мы поговорим о том, как производится регулировка фар на классических моделях ВАЗ.

Подготовка к регулировке

Чтобы видимость на ночной дороге была значительно лучше, но при этом встречные водители не слепли от яркости фар вашего автомобиля, их необходимо правильно отрегулировать. Сделать это можно как в автосервисе, так и самостоятельно у себя в гараже. На помощь вам придут знания элементарных правил по регулированию фар. Но прежде чем вам рассказать о том, как правильно отрегулировать фары на автомобилях ВАЗ, вам будут полезны знания касательно проведения подготовительных работ. Итак, начнём:

1. Проверьте, исправен ли ваш электро- или гидрокорректор фар (наличие того либо иного зависит от комплектации). Роль корректора очень важна, а посему перед проведением регулировки обязательно убедитесь в исправности механизма.

3. Автомобиль, на котором будет проводиться регулировка света фар своими руками, должен быть «в полной боевой готовности»: заправлен, шины с нормальным давлением, а на водительском сидении – либо человек со схожими параметрами с вашими, либо груз в ваш вес.

4. На импровизированном экране начертите три вертикальные линии и разметьте следующим образом: «Л» – линия, проходящая по центру левой фары, «П» – правой, «О» – линия, условно разделяющая автомобиль пополам.

5. Через центры фар проведите одну горизонтальную линию и обозначьте её «N». На 6,5 см ниже её начертите ещё одну параллельную линию и обозначьте её «Р». Вот теперь можно приступать к регулировке фар автомобиля.

Какими способами можно отрегулировать фары ВАЗ

Настройка света фар автомобилей ВАЗ проделывается одним из трёх вполне понятных способов. Вы можете обратиться к мастерам автосервиса, сделать это самостоятельно или воспользоваться специальным регулировочным оборудованием.

Многие ошибочно полагают, что корректная регулировка света автомобильных фар семейства ВАЗ своими руками невозможна. Они утверждают, что, не обладая соответствующими знаниями и определёнными навыками, можно допустить множество грубых ошибок. Но что же делать, если нет специальных инструментов и не получается воспользоваться услугами специалистов? Значит, нужно получить знания относительно того, как регулировать фары.

Специалисты выделяют три важнейших этапа этого процесса:

1. Нанесение разметки на стене или экране-щите по специальным схемам.

2. Нанесение разметки положения ламп автомобиля.

3. Проведение световой настройки фар.

Направление светового потока зависит от следующих важных составляющих:

• Давления в автомобильных покрышках.

• Исправности автомобильной подвески.

• Распределения нагрузки на подвеску.

Если же ваш автомобиль не полностью исправен, и имеет место быть хотя бы одна из перечисленных проблем, тогда велика вероятность того, что регулировка фар будет проведена не под нужным углом. Некоторые умельцы умудряются ещё больше усугублять ситуацию относительно той, что была ещё даже до начала проведения процедуры настройки.

Обязательно соблюдайте следующие требования:

• Ставьте автомобиль исключительно перед ровной стеной. От машины до стены должно быть 7-8 метров.

• Приготовьте мел или клейкую ленту для нанесения разметки.

• Старайтесь очень тщательно размечать поверхность исходя из индивидуальных параметров вашей машины. Можно использовать и универсальные значения, которые подходят к большинству легковых автомобилей.

Регулировка фар, пошаговая инструкция

Опишем данный процесс на примерах таких популярных автомобилей как ВАЗ 2110 и 2112. Последовательность действий регулировки фар следующая:

1. Закройте правую фару автомобиля материалом, который не пропускает свет.

2. Поверните корректор в первое положение.

3. Откройте капот и найдите регулировочные винты. Поверните их. При регулировке левой фары, её свет вверху должен достигать линии N, а внизу – линии Р.

4. Отрегулировав левую, закрывайте её и приступайте к правой.

• Если фары светят вниз, то их следует поднять, так как это чревато тем, что вы не успеете вовремя увидеть пешехода. Особенно, если на нём тёмная одежда, а на улице слякоть.

• Если же фары, наоборот, светят очень высоко, то водители встречных автомобилей вас точно не будут благодарить за то, что они ослеплены светом вашего автомобиля.

Поэтому, проводя самостоятельную регулировку света автомобиля, действуйте предельно аккуратно.

Осуществление разметки

Регулировка фар головного света – это очень ответственный процесс. Только не стоит пугаться. Он не настолько сложен, как это может выглядеть на первый взгляд.

1. Сначала приблизьте автомобиль к стене метра на два и отметьте на ней центр осей фарного освещения.

2. Затем отъедьте примерно на 7,5 метров.

3. Точки, которые являются центрами ваших ламп, соедините линией.

4. Затем дополните её вертикальной, которая будет проходить через центр вашего автомобиля.

5. Далее прочертите дополнительную параллельную линию той, что соединяет центры автомобильных фар. Она будет пролегать ниже на сантиметров 6-7.

Стена размечена. Переходите непосредственно к этапу настройки. Включите ближний свет. Необходим правильный пучок света. Для этого аккуратно подкрутите регулировочные винты. Они расположены под капотом с задней стороны фар. В идеале свет должен быть расположен ниже той точки на стене, которая обозначает центр ламп, находящихся в фарах. Так же несложно происходит регулировка фар ВАЗ 2110 с совмещённым светом. Если же дальний и ближний разделены, тогда и их настройку придётся делать отдельно, используя различные схемы. Следовательно, и разметка будет немного другой.

Как значительно улучшить ближний свет на отечественном ВАЗ 2110? Ближний свет будет регулироваться по описанной выше схеме. При настройке же дальнего света нужно добиться того, чтобы световой пучок попадал именно в центр разметки. Но скажем, что вручную вы не настроите дальний свет так, как это возможно со специальными приборами. Даже если вы будете очень тщательно всё делать.

Регулировка противотуманок

Как самому отрегулировать и правильно настроить противотуманные фары автомобиля ВАЗ? Вручную настройка оптимальных световых значений осуществляется путём вращения. Нужно поворачивать в двух плоскостях оптический элемент фар вашего транспортного средства. Заранее необходимо ослабить болты, которыми фары прикреплены к бамперу. Настройка противотуманок происходит очень легко, если под рукой имеется специальное оборудование. Но, если таковое отсутствует, тогда делайте так, как было рассказано выше, но за исключением некоторых нюансов.

Автомобиль от стены нужно поставить на расстоянии пять метров. После проведения соответствующей разметки, отрегулируйте противотуманки так, чтобы верхняя часть светового пятна была на сантиметр ниже того места, где на стене спроецированы центральные точки противотуманных фар.

Немного модернизации

Немного самостоятельно доработав фары Киржач на ВАЗ 2110, можно их значительно улучшить, сделав их гораздо ярче. Сначала фару нужно снять, а после разобрать в следующем порядке:

1. Снимите стекло, используя фен. Им нужно разогреть герметик. После острым ножом отделите его.

2. Уберите отражающую прокладку.

3. Открутите блоки ближнего света.

Далее регулировка фар будет происходить на ваш выбор: можно сместить линзу на один сантиметр в сторону отражателя или укоротить модульное кольцо. Благодаря этому свет фар станет более широким и высоким.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Чтобы управлять автомобилем было более безопасно, в нем должно быть правильно отрегулировано головное освещение. В частности, в этой статье мы поговорим об отечественных «десятках». Как производится регулировка фар на модели ВАЗ 2110, как настроить оптику без ее разбора? Об этом вы сможете узнать ниже.

Руководство по регулировке

Как подключить и настраивать дневные ходовые огни, если плохо светят фары, что делать, если не горит стоп или не горит ближний свет?

Регулировка фар ВАЗ 2110 своими руками производится в два этапа, для начала вам полезно будет узнать, как разобрать фару ВАЗ 2110:

1. В первую очередь не забудьте скинуть клеммы с АКБ.
2. Далее производится снятие фар на ВАЗ 2110. Снимать в своем автомобиле нужно стекла, отделяя их от герметичной основы, для этого оптику необходимо заранее подогреть с помощью строительного фена. После подогрева конструкцию стопов или ДХО на ВАЗ 2110 нужно разрезать ножом. Если нужно произвести замену стекла фары, то поменять можно на этом этапе.
3. Затем на линзе следует прорезать выпуклый профиль в виде буквы П.
4. После этих действий демонтируется бумажный отражательный элемент — для этого следует открутить три небольших винта, расположенные на обратной стороне. В области гидрокорректора вы сможете увидеть пружинку.
5. Следующим этапом будет снятие пружины и нескольких пластиковых так называемых розочек, которые фиксируют отражательный элемент, методом их удерживания.
6. Шар на конце отражательного элемента следует защелкнуть.
7. Далее, необходимо защелкнуть металлическую катушку во вторую канавку, это позволит предотвратить выкручивания регулирующего элемента далее крепления. В том случае, если гидрокорректор будет закручен очень сильно, это приведет к деформации стального ограничителя. Шарик может выйти из пластика, а оптика попросту упадет.

Обозначение элементов фары

Как снять фару на ВАЗ 2110, мы разобрались. Следует учитывать, что при перекручивании корректора корректирующего элемента вам предстоит столкнуться с необходимостью смены сломавшейся стальной детали резиновой прокладкой, наподобие такой, которая используется в сантехнике. Такое решение нельзя назвать наиболее оптимальным, поскольку из-за наличия прокладки вы не сможете понять, когда отрегулированная оптика была настроена до крайнего положения.

Соответственно, чтобы свет мог гореть и не пропадать, вам придется опять перекручивать корректор. Для недопущения этого регулировка света фар ВАЗ 2110 должна включать еще один фиксатор, к примеру, проволочный шплинт, который можно установить между лепестками вышеупомянутой розочки. Разбирать конструкцию в целом нужно аккуратно. Перед тем, как произвести подключение настроенной оптики, нужно произвести очистку остатков герметика и промазать фару по периметру новым слоем. Перед тем, как снять фару на ВАЗ 2110 и работать с электрикой, АКБ следует отключить.

Альтернативный метод ремонта

Что касается альтернативного варианта настройки оптики, то этот способ включает в себя следующие шаги:

• необходимо нарезать резьбу на креплениях регулировки освещения;
• затем в фонари нужно закрутить винты и одеть шайбы;
• после этого выполняется снятие пластмассовых фиксаторов;
• производится монтаж планки с устройствами ближнего и дальнего света;
• осуществляется монтаж еще одной шайбы сверху планки, также монтируется пружинка и еще одна шайба;
• всю конструкцию необходимо зафиксировать с помощью контрагайки (автор видео — proVAZ-2110).

Как можно отрегулировать фары без разборки?

Настройка фар может осуществляться и без их демонтажа, но для этого обязательно выполнить такие условия:

1. Бензобак автомобиля должен быть полным.
2. Стекла фонарей необходимо промыть, чтобы они были чистыми.
3. Машина должна быть оборудована всем необходимым — запасным колесом, инструментами, огнетушителем и т.д.
4. Также важно проследить за тем, чтобы резина была не спущенной.
5. Вам потребуется ровная вертикальная поверхность, к примеру, забор или стена. Перед ней должно быть достаточно свободного места — не мене 8 метров.

Схема для настройки освещения на «десятке»

Выбранную поверхность следует правильно разметить стену, сделайте это так, как показано на рисунке.

Итак, как отрегулировать фары на ВАЗ 2110:

1. Авто отгоняется от стены и устанавливается таким образом, чтобы его продольная часть проходила через центр поверхности.
2. Включается освещение.
3. Регулятор гидрокорректора необходимо установить в положение 1 — водитель.
4. Произведите регулировку освещения таким образом, как это показано на рисунке.

Замена элемента вручную

Что делать, если не работает аварийка, пропал ближний свет, не работает стоп? Если не горят стоп сигналы и и не работают фары освещения, в первую очередь нужно проверить работоспособность реле, отвечающих за их функциональность. Также производится проверка работоспособности самих ламп — часто причиной отсутствия освещения являются именно они. Если с ними все в порядке, проблема в любом случае будет заключаться в электрической части.

Установка ксенона на ВАЗ 2110 позволит обеспечить лучшее освещение для автомобиля. Чтобы автомобиль имел оригинальный внешний вид, можно подключить ДХО и произвести тюнинг этого элемента оптики. О том, как поменять и как подключить дневные ходовые огни, мы уже писали в этой статье .

Что касается замены фонарей на «десятке», то она осуществляется следующим образом:

1. Сначала необходимо отключить проводку от фонарей, после чего произвести демонтаж верхней решетки радиатора, для этого выкрутите несколько болтов с помощью гаечного ключа на 10.
2. Далее, вам необходимо отключить проводку от элементов указателей поворотов и произвести демонтаж устройства гидрокорректора. Для этого нажмите на защелку и проверните устройство на 90 градусов по часовой стрелке.
3. Выкрутите три винта фиксации оптики с помощью гаечного ключа, фару можно отодвинуть назад. Сдвиньте так называемую ресничку оптики на несколько см, отодвигая ее за край из зацепления с крылом.
4. После этих действий можно ослабить затяжку двух винтов верхнего фиксатора буфера. Демонтируйте так называемую ресничку.
5. Теперь вам остается выкрутить последнюю гайку фиксации гаечным ключом, после этого фонарь можно поднять и извлечь. При необходимости производится ремонт фары или ее тюнинг.

Извините, в настоящее время нет доступных опросов.

Видео «Полировка оптики зубной пастой»

Как своими руками отполировать фары на «десятке» с использованием зубной пасты, смотрите на видео ниже (автор ролика — Дима Артист).

Как настроить фары на ваз 2112 самому

Выберите ровную горизонтальную площадку в пределах базы ваз 2112 на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.

Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.

В темное время суток поставьте машину ваз 2111 на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).

Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.

Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.

Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).

Установите ручку гидрокорректора фар ваз 2110 в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).

Включите ближний свет фар.

Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары ваз 2111, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.

После этого откройте и отрегулируйте вторую фару ваз 2110, закрыв первую.

• Как отрегулировать фары своими руками на ВАЗ?
• Подготовка к регулировке
• Какими способами можно отрегулировать фары ВАЗ
• Регулировка фар, пошаговая инструкция
• Осуществление разметки
• Регулировка противотуманок
• Немного модернизации

Ни для кого не секрет, что от того, насколько правильно отрегулированы фары и насколько они исправны, зависит безопасность как водителя и пассажиров, так и других участников дорожного движения и пешеходов. Сегодня мы поговорим о том, как производится регулировка фар на классических моделях ВАЗ.

Подготовка к регулировке

Чтобы видимость на ночной дороге была значительно лучше, но при этом встречные водители не слепли от яркости фар вашего автомобиля, их необходимо правильно отрегулировать. Сделать это можно как в автосервисе, так и самостоятельно у себя в гараже. На помощь вам придут знания элементарных правил по регулированию фар. Но прежде чем вам рассказать о том, как правильно отрегулировать фары на автомобилях ВАЗ, вам будут полезны знания касательно проведения подготовительных работ. Итак, начнём:

1. Проверьте, исправен ли ваш электро- или гидрокорректор фар (наличие того либо иного зависит от комплектации). Роль корректора очень важна, а посему перед проведением регулировки обязательно убедитесь в исправности механизма.

3. Автомобиль, на котором будет проводиться регулировка света фар своими руками, должен быть «в полной боевой готовности»: заправлен, шины с нормальным давлением, а на водительском сидении – либо человек со схожими параметрами с вашими, либо груз в ваш вес.

4. На импровизированном экране начертите три вертикальные линии и разметьте следующим образом: «Л» – линия, проходящая по центру левой фары, «П» – правой, «О» – линия, условно разделяющая автомобиль пополам.

5. Через центры фар проведите одну горизонтальную линию и обозначьте её «N». На 6,5 см ниже её начертите ещё одну параллельную линию и обозначьте её «Р». Вот теперь можно приступать к регулировке фар автомобиля.

Какими способами можно отрегулировать фары ВАЗ

Настройка света фар автомобилей ВАЗ проделывается одним из трёх вполне понятных способов. Вы можете обратиться к мастерам автосервиса, сделать это самостоятельно или воспользоваться специальным регулировочным оборудованием.

Многие ошибочно полагают, что корректная регулировка света автомобильных фар семейства ВАЗ своими руками невозможна. Они утверждают, что, не обладая соответствующими знаниями и определёнными навыками, можно допустить множество грубых ошибок. Но что же делать, если нет специальных инструментов и не получается воспользоваться услугами специалистов? Значит, нужно получить знания относительно того, как регулировать фары.

Специалисты выделяют три важнейших этапа этого процесса:

1. Нанесение разметки на стене или экране-щите по специальным схемам.

2. Нанесение разметки положения ламп автомобиля.

3. Проведение световой настройки фар.

Направление светового потока зависит от следующих важных составляющих:

• Давления в автомобильных покрышках.

• Исправности автомобильной подвески.

• Распределения нагрузки на подвеску.

Если же ваш автомобиль не полностью исправен, и имеет место быть хотя бы одна из перечисленных проблем, тогда велика вероятность того, что регулировка фар будет проведена не под нужным углом. Некоторые умельцы умудряются ещё больше усугублять ситуацию относительно той, что была ещё даже до начала проведения процедуры настройки.

Обязательно соблюдайте следующие требования:

• Ставьте автомобиль исключительно перед ровной стеной. От машины до стены должно быть 7-8 метров.

• Приготовьте мел или клейкую ленту для нанесения разметки.

• Старайтесь очень тщательно размечать поверхность исходя из индивидуальных параметров вашей машины. Можно использовать и универсальные значения, которые подходят к большинству легковых автомобилей.

Регулировка фар, пошаговая инструкция

Опишем данный процесс на примерах таких популярных автомобилей как ВАЗ 2110 и 2112. Последовательность действий регулировки фар следующая:

1. Закройте правую фару автомобиля материалом, который не пропускает свет.

2. Поверните корректор в первое положение.

3. Откройте капот и найдите регулировочные винты. Поверните их. При регулировке левой фары, её свет вверху должен достигать линии N, а внизу – линии Р.

4. Отрегулировав левую, закрывайте её и приступайте к правой.

• Если фары светят вниз, то их следует поднять, так как это чревато тем, что вы не успеете вовремя увидеть пешехода. Особенно, если на нём тёмная одежда, а на улице слякоть.

• Если же фары, наоборот, светят очень высоко, то водители встречных автомобилей вас точно не будут благодарить за то, что они ослеплены светом вашего автомобиля.

Поэтому, проводя самостоятельную регулировку света автомобиля, действуйте предельно аккуратно.

Осуществление разметки

Регулировка фар головного света – это очень ответственный процесс. Только не стоит пугаться. Он не настолько сложен, как это может выглядеть на первый взгляд.

1. Сначала приблизьте автомобиль к стене метра на два и отметьте на ней центр осей фарного освещения.

2. Затем отъедьте примерно на 7,5 метров.

3. Точки, которые являются центрами ваших ламп, соедините линией.

4. Затем дополните её вертикальной, которая будет проходить через центр вашего автомобиля.

5. Далее прочертите дополнительную параллельную линию той, что соединяет центры автомобильных фар. Она будет пролегать ниже на сантиметров 6-7.

Стена размечена. Переходите непосредственно к этапу настройки. Включите ближний свет. Необходим правильный пучок света. Для этого аккуратно подкрутите регулировочные винты. Они расположены под капотом с задней стороны фар. В идеале свет должен быть расположен ниже той точки на стене, которая обозначает центр ламп, находящихся в фарах. Так же несложно происходит регулировка фар ВАЗ 2110 с совмещённым светом. Если же дальний и ближний разделены, тогда и их настройку придётся делать отдельно, используя различные схемы. Следовательно, и разметка будет немного другой.

Как значительно улучшить ближний свет на отечественном ВАЗ 2110? Ближний свет будет регулироваться по описанной выше схеме. При настройке же дальнего света нужно добиться того, чтобы световой пучок попадал именно в центр разметки. Но скажем, что вручную вы не настроите дальний свет так, как это возможно со специальными приборами. Даже если вы будете очень тщательно всё делать.

Регулировка противотуманок

Как самому отрегулировать и правильно настроить противотуманные фары автомобиля ВАЗ? Вручную настройка оптимальных световых значений осуществляется путём вращения. Нужно поворачивать в двух плоскостях оптический элемент фар вашего транспортного средства. Заранее необходимо ослабить болты, которыми фары прикреплены к бамперу. Настройка противотуманок происходит очень легко, если под рукой имеется специальное оборудование. Но, если таковое отсутствует, тогда делайте так, как было рассказано выше, но за исключением некоторых нюансов.

Автомобиль от стены нужно поставить на расстоянии пять метров. После проведения соответствующей разметки, отрегулируйте противотуманки так, чтобы верхняя часть светового пятна была на сантиметр ниже того места, где на стене спроецированы центральные точки противотуманных фар.

Немного модернизации

Немного самостоятельно доработав фары Киржач на ВАЗ 2110, можно их значительно улучшить, сделав их гораздо ярче. Сначала фару нужно снять, а после разобрать в следующем порядке:

1. Снимите стекло, используя фен. Им нужно разогреть герметик. После острым ножом отделите его.

2. Уберите отражающую прокладку.

3. Открутите блоки ближнего света.

Далее регулировка фар будет происходить на ваш выбор: можно сместить линзу на один сантиметр в сторону отражателя или укоротить модульное кольцо. Благодаря этому свет фар станет более широким и высоким.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

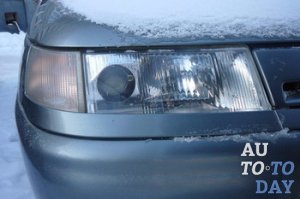

Чтобы управлять автомобилем было более безопасно, в нем должно быть правильно отрегулировано головное освещение. В частности, в этой статье мы поговорим об отечественных «десятках». Как производится регулировка фар на модели ВАЗ 2110, как настроить оптику без ее разбора? Об этом вы сможете узнать ниже.

Руководство по регулировке

Как подключить и настраивать дневные ходовые огни, если плохо светят фары, что делать, если не горит стоп или не горит ближний свет?

Регулировка фар ВАЗ 2110 своими руками производится в два этапа, для начала вам полезно будет узнать, как разобрать фару ВАЗ 2110:

1. В первую очередь не забудьте скинуть клеммы с АКБ.
2. Далее производится снятие фар на ВАЗ 2110. Снимать в своем автомобиле нужно стекла, отделяя их от герметичной основы, для этого оптику необходимо заранее подогреть с помощью строительного фена. После подогрева конструкцию стопов или ДХО на ВАЗ 2110 нужно разрезать ножом. Если нужно произвести замену стекла фары, то поменять можно на этом этапе.
3. Затем на линзе следует прорезать выпуклый профиль в виде буквы П.
4. После этих действий демонтируется бумажный отражательный элемент — для этого следует открутить три небольших винта, расположенные на обратной стороне. В области гидрокорректора вы сможете увидеть пружинку.
5. Следующим этапом будет снятие пружины и нескольких пластиковых так называемых розочек, которые фиксируют отражательный элемент, методом их удерживания.
6. Шар на конце отражательного элемента следует защелкнуть.
7. Далее, необходимо защелкнуть металлическую катушку во вторую канавку, это позволит предотвратить выкручивания регулирующего элемента далее крепления. В том случае, если гидрокорректор будет закручен очень сильно, это приведет к деформации стального ограничителя. Шарик может выйти из пластика, а оптика попросту упадет.

Обозначение элементов фары

Как снять фару на ВАЗ 2110, мы разобрались. Следует учитывать, что при перекручивании корректора корректирующего элемента вам предстоит столкнуться с необходимостью смены сломавшейся стальной детали резиновой прокладкой, наподобие такой, которая используется в сантехнике. Такое решение нельзя назвать наиболее оптимальным, поскольку из-за наличия прокладки вы не сможете понять, когда отрегулированная оптика была настроена до крайнего положения.

Соответственно, чтобы свет мог гореть и не пропадать, вам придется опять перекручивать корректор. Для недопущения этого регулировка света фар ВАЗ 2110 должна включать еще один фиксатор, к примеру, проволочный шплинт, который можно установить между лепестками вышеупомянутой розочки. Разбирать конструкцию в целом нужно аккуратно. Перед тем, как произвести подключение настроенной оптики, нужно произвести очистку остатков герметика и промазать фару по периметру новым слоем. Перед тем, как снять фару на ВАЗ 2110 и работать с электрикой, АКБ следует отключить.

Альтернативный метод ремонта

Что касается альтернативного варианта настройки оптики, то этот способ включает в себя следующие шаги:

• необходимо нарезать резьбу на креплениях регулировки освещения;
• затем в фонари нужно закрутить винты и одеть шайбы;
• после этого выполняется снятие пластмассовых фиксаторов;
• производится монтаж планки с устройствами ближнего и дальнего света;
• осуществляется монтаж еще одной шайбы сверху планки, также монтируется пружинка и еще одна шайба;
• всю конструкцию необходимо зафиксировать с помощью контрагайки (автор видео — proVAZ-2110).

Как можно отрегулировать фары без разборки?

Настройка фар может осуществляться и без их демонтажа, но для этого обязательно выполнить такие условия:

1. Бензобак автомобиля должен быть полным.
2. Стекла фонарей необходимо промыть, чтобы они были чистыми.
3. Машина должна быть оборудована всем необходимым — запасным колесом, инструментами, огнетушителем и т.д.
4. Также важно проследить за тем, чтобы резина была не спущенной.
5. Вам потребуется ровная вертикальная поверхность, к примеру, забор или стена. Перед ней должно быть достаточно свободного места — не мене 8 метров.

Схема для настройки освещения на «десятке»

Выбранную поверхность следует правильно разметить стену, сделайте это так, как показано на рисунке.

Итак, как отрегулировать фары на ВАЗ 2110:

1. Авто отгоняется от стены и устанавливается таким образом, чтобы его продольная часть проходила через центр поверхности.
2. Включается освещение.
3. Регулятор гидрокорректора необходимо установить в положение 1 — водитель.
4. Произведите регулировку освещения таким образом, как это показано на рисунке.

Замена элемента вручную

Что делать, если не работает аварийка, пропал ближний свет, не работает стоп? Если не горят стоп сигналы и и не работают фары освещения, в первую очередь нужно проверить работоспособность реле, отвечающих за их функциональность. Также производится проверка работоспособности самих ламп — часто причиной отсутствия освещения являются именно они. Если с ними все в порядке, проблема в любом случае будет заключаться в электрической части.

Установка ксенона на ВАЗ 2110 позволит обеспечить лучшее освещение для автомобиля. Чтобы автомобиль имел оригинальный внешний вид, можно подключить ДХО и произвести тюнинг этого элемента оптики. О том, как поменять и как подключить дневные ходовые огни, мы уже писали в этой статье .

Что касается замены фонарей на «десятке», то она осуществляется следующим образом:

1. Сначала необходимо отключить проводку от фонарей, после чего произвести демонтаж верхней решетки радиатора, для этого выкрутите несколько болтов с помощью гаечного ключа на 10.
2. Далее, вам необходимо отключить проводку от элементов указателей поворотов и произвести демонтаж устройства гидрокорректора. Для этого нажмите на защелку и проверните устройство на 90 градусов по часовой стрелке.
3. Выкрутите три винта фиксации оптики с помощью гаечного ключа, фару можно отодвинуть назад. Сдвиньте так называемую ресничку оптики на несколько см, отодвигая ее за край из зацепления с крылом.
4. После этих действий можно ослабить затяжку двух винтов верхнего фиксатора буфера. Демонтируйте так называемую ресничку.
5. Теперь вам остается выкрутить последнюю гайку фиксации гаечным ключом, после этого фонарь можно поднять и извлечь. При необходимости производится ремонт фары или ее тюнинг.

Извините, в настоящее время нет доступных опросов.

Видео «Полировка оптики зубной пастой»

Как своими руками отполировать фары на «десятке» с использованием зубной пасты, смотрите на видео ниже (автор ролика — Дима Артист).
