Как натянуть ремень ваз 2109

Натянуть ремень ГРМ на ВАЗ 2108, 2109, 21099 довольно просто. Из инструмента нужно 2 ключа. Времени займет минут 5. Для более подробной информации смотрим видео о натяжения ремня ГРМ на ВАЗ 2108, 2109, 21099. Чтобы добраться до ГРМ необходимо снять крышку защиты. Пробуем пальцами степень натяжения. При этом усилия двух пальцев достаточно чтобы повернуть его на 90градусов. Если у вас не так приступайте к процедуре подкручивания гайки натяжителя, с помощью гаечного ключа. После включите 4-ю или 5-ю передачи и подтолкните автомобиль чтобы увидеть будут ли совпадать метки на маховике и картера сцепления. Еще раз проверьте натяжение ремня.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Натягивать надо против часовой, так у тебя выкрутит шпилька .

Проверка натяжения и замена ремня привода газораспределительного механизма (ГРМ)

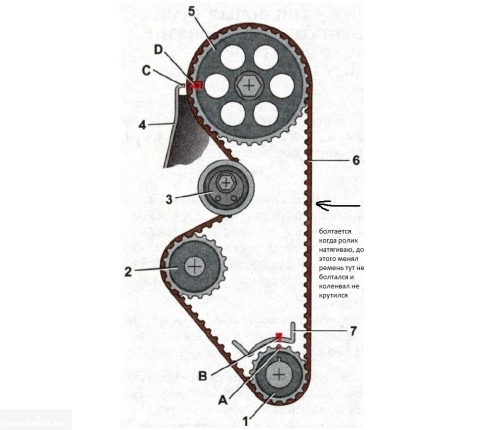

Схема привода распределительного вала

1 – зубчатый шкив коленчатого вала;
2 – зубчатый шкив насоса охлаждающей жидкости;

3 – натяжной ролик;
4 – задняя защитная крышка;
5 – зубчатый шкив распределительного вала;
6 – зубчатый ремень;
А – установочный выступ на задней защитной крышке;
В – метка на шкиве распределительного вала;
С – метка на крышке масляного насоса;
D – метка на шкиве коленчатого вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

Ключом «на 10» отворачиваем болты передней крышки ГРМ:

Проверка ремня привода ГРМ проводится раз за 15 тысяч км пробега. Проверяется следующее:

— степень износа ремня ГРМ;

— степень натяжения ремня ГРМ.

Подготовительный работы

— Снимаем крышку привода газораспределительного механизма.

— Запасаемся специальным ключом для вращения натяжного ролика ремня.

Проверка ремня привода ГРМ

Проверяем износ ремня.
Визуально осматриваем ремень по всей его длине. Для этого проворачиваем коленчатый вал по часовой стрелке (отверткой за шлицы маховика в лючке картера сцепления). При обнаружении трещин на ремне, его расслоении, отрыве зубцов, замасливании заменяем ремень новым.

Проверяем натяжение ремня. Ремень не должен быть перетянут, либо ослаблен. Двумя пальцами руки поворачиваем ремень на 90º (см. фото вверху). Усилие поворота должно быть в пределах 15-20Н.м (1,5-2,0 кгс.м), что не слишком большое.

Если прилагаемого усилия не хватает чтобы развернуть ремень, значит он перетянут и его необходимо ослабить, если ремень можно развернуть на больший угол, значит он натянут недостаточно и его необходимо подтянуть.

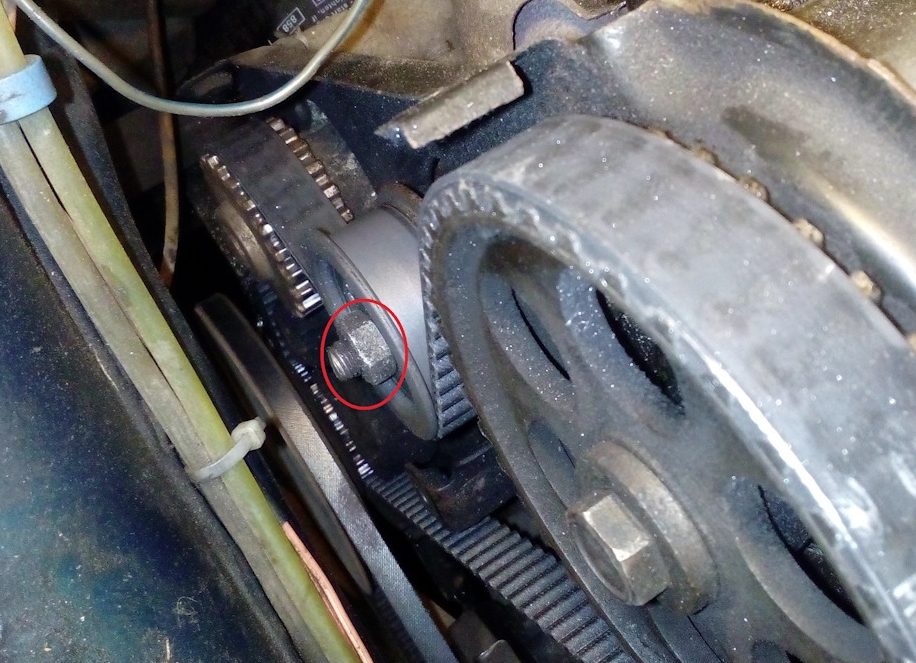

Для этого ключом на 17 ослабляем затяжку гайки крепления натяжного ролика.

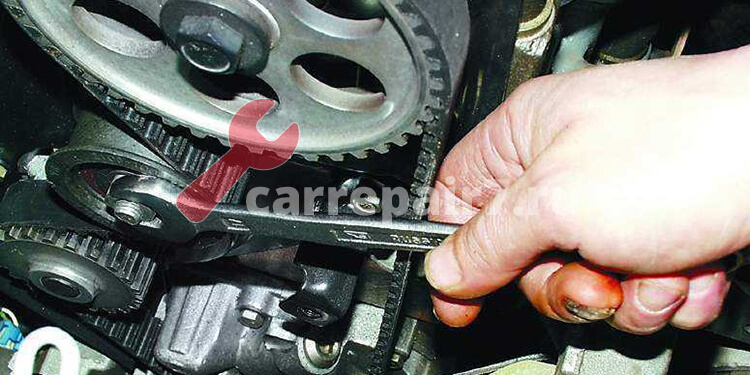

Специальным ключом вращаем натяжной ролик, ослабляя или наоборот натягивая ремень.

Еще раз проверяем натяжения ремня и затягиваем гайку крепления ролика. Момент затяжки 33,2 – 41,2 Н.М (3,4-4,2 кгс.м). Большее усилие прилагать не стоит, так как можно погнуть шпильку ролика и тогда ремень будет сгонять со шкива.

Проверяем совпадение установочных меток ГРМ двигателя. См. «Метки ГРМ двигателей 21083, 21081, 2108».

— Сгоняет ремень со шкива вперед или назад. Причины неисправности и методы устранения в статье «Сгоняет ремень ГРМ со шкива распредвала, причины неисправности, методы устранения».

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Проверка ремня привода ГРМ на двигателях автомобилей ВАЗ 2108, 2109, 21099: 1 комментарий

Натяжение ролика производится ПРОТИВ часовой стрелки.

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз. Обратите внимание на зазор от ремня к двигателю, он неравномерный

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву. Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже.

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

Снимаем защитный кожух ремня.
Кожух снят. Проводим осмотр ремня
Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
Совмещаем по меткам как на рисунке
Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.
Тут тоже совмещаем
Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10 – 15˚ и зажать гайку крепящую ось.
Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114«.
В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие

4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Выводы

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.
Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Замена ремня генератора и его натяжка

Если вы заметили, что при достаточно сильной нагрузке электроприборов или попадании в лужу ремень генератора начинает свистеть, то необходимо произвести его натяжку. Делается это очень просто и данная процедура займет пять минут времени. Из инструмента понадобится:

головка глубокая на 17
трещоточная рукоятка
ключ рожковый или накидной на 19

Итак, необходимо головкой на 17 ослабить верхнюю гайку крепления генератора к кронштейну натяжителя, как это показано наглядно на приведенной фотографии ниже:

Также необходимо слегка ослабить гайку крепления генератора снизу, отвернув ее на пару оборотов:

Если вам нужно ослабить ремень, то необходимо взяться за генератор и тянуть его на себя, если стоять перед автомобилем, и при достаточной натяжке, придерживая его, закручивать верхнюю гайку до конца. Если наоборот нужно ослабление — то соответственно немного отводим генератор вперед. Ниже на картинке все показано наглядно:

После этого затягиваем нижнюю гайку крепления и проверяем работу на заведенном двигателе. Перед запуском можно включить мощные потребители электроэнергии, такие как печка, дальний свет и обогрев заднего стекла и запустить мотор. Если после пуска ремень не свистит при такой нагрузке и генератор выдает нормальную зарядку, значит натягивать дальше уже точно не стоит.

Но также стоит иметь ввиду, что претяжка не менее опасна, так как может привести не только к преждевременному износу самого ремня, но и выходу из строя подшипника генератора ВАЗ 2109-2108. Не стоит добиваться натяжения, как струна, от приложения среднего усилия пальцев на ремень, он должен прогибаться примерно около 1 см вниз от первоначального положения.

Теперь что касается замены ремня. Достаточно ослабить ремень максимально свободно, то есть чтобы генератор ушел вперед максимально до конца прорези и тогда ремень снимается очень просто:

При необходимости производим его замену новым, одевая сначала на шкив коленвала а затем генератора. Как сами видите, все делается довольно просто и времени на проведение данного техобслуживания понадобится совсем немного.

Настройка грм ваз 2109

Пока в стадии дописки.

Необходимо снять защитный кожух ремня ГРМ (крепится на трёх болтиках) — при снятии не потеряйте втулки болтиков.
Далее ослабляем натяжение ремня генератора.
Выворачиваем колёса до упора вправо.
Вытаскиваем из смотрового лючка КПП резиновую заглушку и фиксируем маховик к примеру большой мощной отвёрткой.

Как я понял, для нашей машины нет фирменного фиксатора маховика. Так что тут делаем как получается. Кто-то делает фиксатор из старого маховика.
Застопорив маховик и используя длинный крепкий вороток и удлинитель отворачиваем (против часовой) болт крепления шкива генератора на коленвалу.
Стронуть этот болт — одна из сложных задач.
Лично у меня без фиксации маховика открутить его не получалось. Пневмогайковёрта рядом на улице почему-то никто не оставил :).
Снимаем шкив привода генератора, ремень генератора.
Вкручиваем болт обратно.
Должно получиться как на фото.

Далее делаем следующее — не снимая ремень ГРМ помечаем маркером, фломастером для надписи на CDR дисках взаимное расположение ремня на шестернях. Т.е. ставим метку в любом удобно месте на шестерне и тут же на ремне.
Я на шестерне распредвала сделал две метки и на шестерне коленвала одну.
Итого три метки на шестернях и соответственно три метки на ремне.
Используя специальный ключ ослабляем ролик натяжения ремня ГРМ.

Получается вот так:

Вместе с ремнём обычно меняют и ролик. Если нет желания что-то улучшить, то берём найпоследнейшую чудо разработку инженеров на однорядном подшипнике и с пластмассовой (состоящей из двух половинок) беговой частью и ставим.

Это вполне абсолютно работоспособная и не смертельная схема (с таким роликом).
Если же хочется улучшить — покупаем ролик типа SKF с металлической беговой частью, двухрядным подшипником и железки для ролика старого образца (с более длинной шпилькой).
Шпилька из явной сыромятины (если точить на токарном) не подойдёт.
Должна быть определённая твёрдость.
Для наглядности я специально прилепил гвоздь на магнит.
Справа то, что необходимо для установки ролика такого типа (старого образца).
Шпилька от ролика нового образца — короче и НЕ подойдёт для ролика старого образца.

Далее натягиваем ремень ГРМ роликом, вращая ролик специальным ключиком для натяжения против часовой стрелки.
Периодически отпускаем-затягиваем гайку зажимающую ролик.
Т.е. натянули ремень роликом, затянули гайку ролика.
Сделали два оборота коленвала.
Проверили натяжение ремня по мурзилке двумя пальцами.
И так пока не добъёмся примерного нужного натяжения.

Проверяем совпадение меток по инструкции из книги.

Не применяйте большой силы при затяжке гайки ролика!
Сорвёте резьбу в ГБЦ.
Да, о птичках.
Проверять окончательное натяжение ремня надо на горячем моторе.
А на холодном, он как минимум не должен бить по защитному кожуху.

Собираем всё в обратной последовательности.
Защитный кожух можно одеть потом, окончательно убедившись в натяжении ремня.

Ремень был куплен Gates 5521XS (вроде хвалят).

Покупайте ремень в проверенном месте и смотрите дату производства.
Лучше брать «свежий» ремень.
Срок годности ремня с даты производства обычно 5 — 6 лет.
Вроде как 43 неделя 2012 года.

После замены ремня возможен вариант, что он будет убегать от или к двигателю. А вот старый почему-то не убегал. Как буд-то на ВАЗе сидит специально обученный человек и молотком тюкает по шпильке ролика.
Вариантов тут может быть масса и это тема для отдельного разговора.

Согласно сервисной книжке через каждые 15 тысяч километров пробега необходимо проверять состояние ремня в приводе распределительного вала и при необходимости регулировать его натяжение.

Выполняем это в следующем порядке. С воздушного фильтра снимаем заборник холодного воздуха (фото 1), отворачиваем три винта крепления передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Осматривая ремень, обращаем внимание, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов — надрезов, трещин и т. п. Недопустимо также замасливание ремня (обычно из-за течи масла через сальники распределительного или коленчатого валов), поскольку прочность его при этом резко снижается.

Если ремень не имеет таких дефектов и пробег его не достиг предельно допустимого — 60 тысяч- километров, проверяем натяжение, закручивая правую ветвь (фото 4) усилием пальцев (1,5—2кгс). При нормальном натяжении он закручивается на 90°, а если угол больше, ремень надо подтянуть. Для этого ослабляем гайку, крепящую ось натяжного ролика (фото 5), и поворачиваем, обычно на 10—15°, против часовой стрелки ролик (фото 6), натягивая ремень и проверяя свободной рукой степень натяжения. Для окончательного контроля надо повернуть коленчатый вал на два оборота (вращая вывешенное при помощи домкрата переднее колесо) и, если требуется, снова отрегулировать натяжение.

Чтобы заменить ремень, далее поступаем так. Вращая коленчатый вал, совмещаем метку на шкиве распределительного вала с отогнутым усиком на задней крышке ремня (фото 7), а метку на маховике — с вырезом на шкале (фото 8), которые видны в окне картера сцепления после удаления с него резиновой заглушки (расположена сверху). Снимаем ремень и шкив привода генератора с коленчатого вала. Затем ослабляем натяжение зубчатого ремня, поворачивая ролик (см. фото 6) по часовой стрелке, и снимаем ремень. Надеваем новый ремень, сначала на шкив коленчатого вала и шкив насоса, заводим на ролик и натягиваем на шкив распределительного вала (фото 9). Проверив совпадение меток (в обоих местах), натягиваем ремень роликом, как было рассказано ранее, устанавливаем шкив и ремень привода генератора.

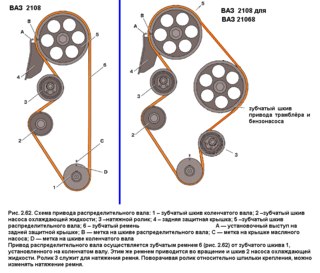

Схема привода распределительного вала: 1 — шкив коленчатого вала; 2 — шкив привода насоса; 3 — натяжной ролик; 4 — задняя крышка; 5 — шкив распредвала; 6 — зубчатый ремень; А — метка (усик) на крышке; В — метка на шкиве; С и D — метки на крышке масляного насоса и шкиве коленчатого вала (они плохо видны на автомобиле, поэтому пользуемся соответствующими им метками на маховике и шкале, как указано в тексте).

Почему ставлю метку на шкиве ГРМ а на маховике нет метки?

Метка есть на маховике, просто очень часто она очень тонкая, и не заметна. Выкрутите первую свечу, и поднимите первый поршень в самый верх, это можно понять по отвертке, вставленной в отверстие свечи. Если метку не найдете найдите самую верхнюю точку первого поршня, это и будет метка на маховике. А самый лучший способ, ориентироваться по метки шестерни коленвала. Но эти метки можно увидеть, только сняв шкив коленвала. Выше есть схема ГРМ и метки отмечены буквами C и D.

Эту метку бывает очень трудно заметить, если маховик даже слегка запылен, так как она очень тонкая и еле заметная. Но если увидите, то ударьте по ней толстой отверткой, чтобы легче было искать.

А если двигатель ремонтировал не очень хороший мастер, то он мог неправильно прикрутить маховик, тогда метка будет внизу. В этом случае нельзя по ней выставлять ремень ГРМ.

Регулировка клапанов ВАЗ-2108 И ВАЗ-2109

Согласно сервисной книжке их следует проверять и при необходимости регулировать через каждые 30 000километров пробега. Требуемые зазоры между кулачками распределительного вала и толкателями клапана (0,2±0,05мм у впускных и 0,35±0,05мм у выпускных) устанавливают подбором регулировочных шайб, вкладываемых в углубление на донышко толкателя.

Эти шайбы толщиной от 3 до 4,25мм с интервалом 0,05 мм должны поступать на СТО и продаваться в магазинах при некоторых САЦ. Стало быть, чтобы отрегулировать зазоры самостоятельно, надо сначала определить толщину требуемых шайб, приобрести их, а также изготовить приспособление для сжатия и фиксации клапанных пружин. Этим целесообразно заниматься коллективно, на стоянках или в кооперативных гаражах, где есть возможность повторно использовать шайбы, замененные на другом двигателе, обмениваться новыми. Кстати, отвечая на многочисленные вопросы о возможности самостоятельного изготовления шайб, сообщаем, что завод не рекомендует это делать в связи с тем, что трудно выполнить детали, отвечающие техническим требованиям по механическим свойствам.

Итак, имея набор пластинчатых щупов, приспособления, пинцет, приступаем к работе.

Снимаем заборник фильтра для холодного воздуха (см. фото 1), отсоединяем толстый шланг вентиляции картера от крышки головки цилиндров и два тонких — от карбюратора.

Отворачиваем три гайки на крышке головки блока (фото 10) и снимаем крышку (фото 11), предварительно отстегнув и подняв замок крепления крышки воздухофильтра и демонтировав переднюю крышку ремня (см. фото 2). Вывешиваем при помощи домкрата правое переднее колесо, подложив под оба левых упоры. Удаляем из ванн головки масло (фото 12), покрывающее регулировочные шайбы.

Вращая вывешенное колесо автомобиля по часовой стрелке, совмещаем метку

на зубчатом шкиве распределительного вала с меткой (клювом) на задней крышке ремня (см. фото 7), а затем поворачиваем колесо дальше, чтобы метки разошлись на 2,5—3 зуба на шкиве распределительного вала (это соответствует такту рабочего хода в первом цилиндре). Измеряем набором щупов зазор (фото 13) у первого и третьего кулачков распредвала. Если он отличается от требуемого, закрепляем штангу приспособления на шпильках головки блока. Поворачиваем толкатель прорезью к себе и, удерживая его в этом положении отверткой, нажимаем на рычаг приспособления до полного сжатия пружины клапана (фото 14) и фиксируем затем толкатель вторым приспособлением — распоркой (фото 15). Пинцетом через прорезь толкателя вынимаем регулировочную шайбу (фото 16). Если на ее плоскости не видны цифры, обозначающие толщину, измеряем ее микрометром. Далее вычисляем толщину требуемой шайбы и вкладываем ее в толкатель. Сняв приспособление — распорку, проверяем образовавшийся зазор. Щупы 0,2 и 0,35 мм (соответственно для впускного и выпускного клапанов) должны входить с легким защемлением.

Приспособления, применяемые при регулировке клапанов: вверху — штанга; слева — устройство для сжимания пружин; справа — распорка.

Регулируем таким же образом зазоры других клапанов, последовательно поворачивая распределительный вал на 90° и измеряя зазоры попарно у кулачков № 5 и 2, 8 и 6, 4 и 7.

Закончив регулировку, устанавливаем все детали на свои места.

Почему жрет ремень ГРМ?

Обычно начинает жрать ремень ГРМ из-за трех причин.

Первая причина, ремень перетянут, начинает жрать передний край ремня ГРМ, двигатель работает со свистом, или писком.

Вторая причина, редкая, кривая шпилька ролика натяжителя, замените шпильку или выровните.

Третья причина, самая распространенная, большой износ подшипника помпы, помпу перекашивает и край ремня ГРМ начинает изнашиваться о ролик натяжителя. Меняйте помпу, это первый признак что помпа скоро сломается

Почему рвется ремень ГРМ?

Ремень ГРМ рвется из-за нескольких причин.

Первая, очень туго вращается помпа, из-за износа подшипника, снимите ремень ГРМ и покрутите помпу рукой, если почувствуете, что помпа очень туго крутится, или сильно болтается в сторону, значит надо менять помпу.

Вторая причина, натяжной ролик также начинает выходить из строя и туго крутится, из-за чего ремень ГРМ начинает сильно греться и рвется, меняйте ролик.

Третья причина, большой износ шестерни на коленвале или на распредвале, при большом износе этих шестерен на зубьях появляются острые грани, они и режут ремень ГРМ, меняйте эти шестерни.

Четвертая причина, сильно перетянут ремень ГРМ, признак, двигатель работает с воем, или писком, ослабьте ремень ГРМ.

Как поменять ролик натяжения ГРМ на ВАЗ?

Поменять ролик натяжения ГРМ не сложно. Но многие сталкиваются с такой проблемой, при попытке снять ролик он упирается в кузов двигателя. А все потому что просела подушка двигателя.

Просто подставьте домкрат под двигатель и желательно его упереть в крепление генератора, поднимите двигатель домкратом, и натяжной ролик ГРМ легко сойдет со шпильки, также легко оденется и новый ролик.

Как натянуть ремень ГРМ?

Последнее время ролик натяжки ГРМ выпускают под специальный ключ, и для многих замена и натяжка ремня превращается в мучение. Подскажу очень простой способ натяжки таким роликом ремня ГРМ без спец ключа.

Поставьте ремень ГРМ на шестерни и ролик, затем слегка притяните ролик, вставьте в отверстие ролика кусочек от гвоздя или сталистой проволоки, между гайкой и этим гвоздиком вставьте отвертку и вращением натяните ремень ГРМ, затяните гайку крепления ролика. ВСЕ!

Ниже фото, где показано как вставить отвертку.

Фото. Натяжка ремня ГРМ

Признак хорошей натяжки ремня ГРМ

Заведите двигатель, пусть он работает на холостых оборотах. Хорошо натянутый ремень, будет идти как струна, если ремень дергается на холостых оборотах, натянут слабо. Если ремень идет на холостых оборотах как струна, но появился вой в двигателе, перетянут.

Ремонт шпильки натяжителя ремня ГРМ на ВАЗ

Ремонт шпильки в принципе несложный.

Если сорвана резьба под гайкой, то можно подложить потолще шайбу заменить гайку и затянуть ролик, но во всем нужна мера, нельзя перетягивать, так как можно сорвать любую резьбу.

Если сорвана резьба в головке и шпилька не держится, первое, выкрутите ее и очистите резьбу, и постарайтесь вкрутить ее как можно глубже, если не получилось и она не держится.

То второе, закажите токарю шпильку с одной стороны с резьбой на 12мм это то место что вкрутите в головку, а остальную длину с резьбой на 10мм, нарежьте метчиком в головке резьбу 12мм и вкрутите эту шпильку.

ВАЗ 2115 двигатель ремень ГРМ когда менять?

По заводской инструкции ремень ГРМ меняют через 60тысяч километров, но советую через 40чысяч километров. Так как ремень ГРМ не такой дорогой, заменить его не сложно, лучше не рисковать, а поставить новый ремень и ездить спокойно.

На ходу разорвался ремень двигателя на Приоре, поменял ремень коленвал крутит никакого шума только не заводится в чём причина?

Сочувствую, но здесь причина одна, если двигатель стартер крутит быстрей чем обычно, значит ремень не сразу порвался, а проскочил на звездочках, тем самым сбились метки, клапана погнулись о поршни. Такое видел много раз, приходится снимать головку, менять погнутые клапана на новые.

Либо ошиблись с метками, также может не стало искры из-за того что могли случайно зацепить штекер или провод, проверьте искру на свече, если все правильно то значит проскочивший ремень погнул клапана.

Почему режет ремень ГРМ?

Скорей всего ремень ГРМ режет длинный болт, закрученный в крышку. Заведите двигатель без крышки, если ремень ничего резать не будет, укоротите боковые болты крепления крышки.

Почему очень сильно греется ролик ГРМ?

Значит нет смазки в ролике, но лучше такой ролик поменять на новый.

Почему скрежет ремня ГРМ у ВАЗ 2108 по защите причина?

Значит погнут железный пыльник к которому крепится крышка ремня, отожмите ее рукой так чтобы пропал скрежет.

Стоит ли менять ролик натяжения при замене ремня ГРМ ВАЗ 2109 инжектор?

Обычно ролик долго ходит, если не свистит легко крутиться, то не надо. Но если есть лишние деньги, то можно поменять ролик при смене ремня, хуже не будет.

Как поменять шпильку ролика натяжителя ГРМ?

Самый простой способ выкрутить шпильку ролика показан на фото ниже. Для выкручивания шпильки нужно взять две гайки накрутить их на шпильку стянуть между собой, и ключом выкрутить шпильку. Если шпилька не срывается при помощи двух гаек, накрутите три как на фото, шпилька точно сорвется. Если на шпильке сорвана резьба в центре то накрутите на нее три гайки стяните между собой, выкручивайте шпильку.

Есть головки с двумя отверстиями под шпильку (на фото стрелкой показано второе отверстие), эти головки подходят для разных двигателей, например для ВАЗ 2108 1100 кубов или ВАЗ21083 1500 кубов. Для движка ВАЗ 2108 1100 кубов шпилька ролика закручивается в верхнее отверстие, для движка ВАЗ 21083 в нижнее отверстие.

Фото. Откручивание шпильки ролика.

Снятие ролика со шпильки

Ролик старого образца под гаечный ключ легко можно снять для замены не целиком, а вытаскивая по частям как показано на фото ниже. Также можно и вставить новый ролик, но обязательно попадите осью натяжного ролика в упорное кольцо.

Фото. Снятие ролика со шпильки

Дефект ремня ГРМ

Самый опасный дефект ремня ГРМ показан на фото ниже. Обычно при визуальном осмотре ремня обращают внимание на его истертость снаружи или сбоку. Но этот дефект не видать при визуальном осмотре, так как ремень выглядит как новый без изъянов. Но его можно определить так, проведите пальцем по внутренней части ремня ГРМ против часовой стрелки, если хоть один зуб на ремне отойдет в сторону как показано на фото ниже, срочно меняйте на новый.

Если не поменять такой ремень вовремя, он может проскочить из за оторвавшихся зубьев на шестернях, это может погнуть клапана.

Фото. Дефект ремня ГРМ

Жрет ремень ГРМ

На фото ниже показан износ ремня ГРМ, виновата помпа, помпа еще работает, но подшипник помпы имеет люфт, из за этого ремень стягивает в сторону. Меняйте помпу и ремень ГРМ.

Но не всегда виновата помпа, иногда натянуть ремень ГРМ роликом по часовой стрелке как ремень перестает жрать.

Фото. Износ ремня ГРМ.

Проверить помпу можно так, ослабьте ролик натяжения ремня ГРМ, покачайте рукой шестерню помпы, если люфт около миллиметра то хватает натянуть ролик ГРМ по часовой стрелке как ремень ГРМ перестает жрать.

Фото. Ролик натяжки ремня ГРМ натянул по часовой стрелке.

На фото ниже видите как выровнялся ремень по шестерне после того как ролик ГРМ натянул по часовой стрелке. В этом случае помпа не причем, хватит изношенный ремень заменить новым.

Фото. Показан ремень ГРМ после натяжки ролика по часовой стрелке.

Регулировка клапанов ВАЗ 21083. Видео

Почему, ремень поставил по меткам но двигатель не развивает мощности?

Такие случаи часты, ошиблись на один зуб как двигатель будет не развивать полной мощности. Пример, проскочили на зуб вперед, двигатель заводится, даешь газ а он еле раскручивается, но стоит повернуть трамблер в сторону плюса как двигатель начинает развивать мощность. Но по нормальному трамблер должен стоять в центре по меткам на трамблере, с небольшим отклонением либо на плюс либо на минус это зависит от настройки зажигания , если трамблер приходиться уводить в самый край то это признак что ошиблись при установи ремня ГРМ.

Если ошиблись на зуб назад, то двигатель начнет заводиться очень туго, ощущение что его закусывает, также появиться детонация при нажатии на газ (звон в двигателе).

Возникает вопрос, почему так происходит, смотришь на метки все правильно но двигатель работает не правильно, все дело в том что метка на жестяном пыльнике по которой выставляется шестерня распредвала может быть слегка загнута как вниз так и верх, вот из-за этого бывают ошибки.

Фото. Метки трамблера при правильно установленном ремне ГРМ.

Главное, при замене ремня и правильно поставленном зажигание не сбивается, но это понятно по карбюраторным двигателям с трамблером.

На инжекторе это просто не определить, так как компьютер сам подстраивает зажигание, но если почувствовали что двигатель стал работать хуже либо загорелась неисправность на панели, попробуйте переставить ремень на зуб.

Сорванная шпилька ГРМ. Видео

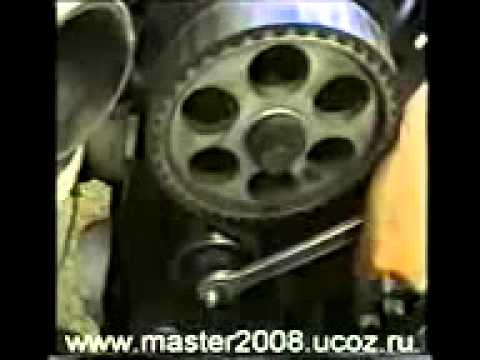

Стук распредвала и писк ремня генератора. Видео

Показано как натянуть ремень генератора и убрать писк, как натянуть ремень ГРМ и убрать стук распредвала. Так как ремонт происходит на холодном не прогретом двигателе, двигатель работает неустойчиво. Движок работает на газе метан, идиоты сделали очень большие зазоры в клапанах, поэтому остались щелчки. Хотя когда двигатель прогрелся до рабочей температуры стал работать мягче. Но самое интересное, этот двигатель машины ВАЗ 2114 уже прошел 180 000, и еще в прекрасном состоянии, научились делать машины и у нас.

Сентябрь 17, 2012 / Автор admin / Рубрика Ремонт ГРМ / Комментировать

Замена ремня ГРМ является одной из самых важных процедур технического обслуживания автомобиля. Обрыв ремня ведёт к поломке двигателя несущей под час дорогостоящий ремонт, тем более данный вид работ не требует больших материальных затрат и умения квалифицированного специалиста. Здесь очень важно понимать процессы, происходящие в работающем двигателе, чтобы правильно с ориентировать порядок проведения работ по замене ремня ГРМ. Поршень в момент сжатия топлива должен находиться в верхней мертвой точке, соответственно на зубчатом шкиве коленвала имеется метка, при совмещении которой с меткой на передней крышке двигателя фиксируется данное положение. В момент нахождения поршня в верхней мёртвой точке, клапана данного цилиндра в головке блока должны быть полностью закрыты. Этому соответствует также определённое положение распредвала, которое отмечено меткой. Выставлять метки необходимо по первому цилиндру двигателя. То есть поршень первого цилиндра находится в ВМТ, клапана полностью закрыты. Необходимо также понимать, что следующее положение поршня, при котором происходит сжатие топлива и метки расположены правильно соответствуют одному обороту распредвала и двум оборотам коленвала, то есть метка коленвала дважды совмещается с меткой на передней крышке двигателя, а правильное её положение соответствует тому когда поршень находится в ВМТ в момент сжатия топлива и клапана первого цилиндра закрыты полностью, если все это понимать то сам процесс установки ремня не вызовет ни каких затруднений. Возьмите любой существующий двигатель внутреннего сгорания, все эти процессы останутся неизменными, различие лишь в конструкции привода грм, либо это ремень либо цепь либо шестерни. Нам остаётся разобраться лишь в нюансах характерных для каждого типа двигателя.

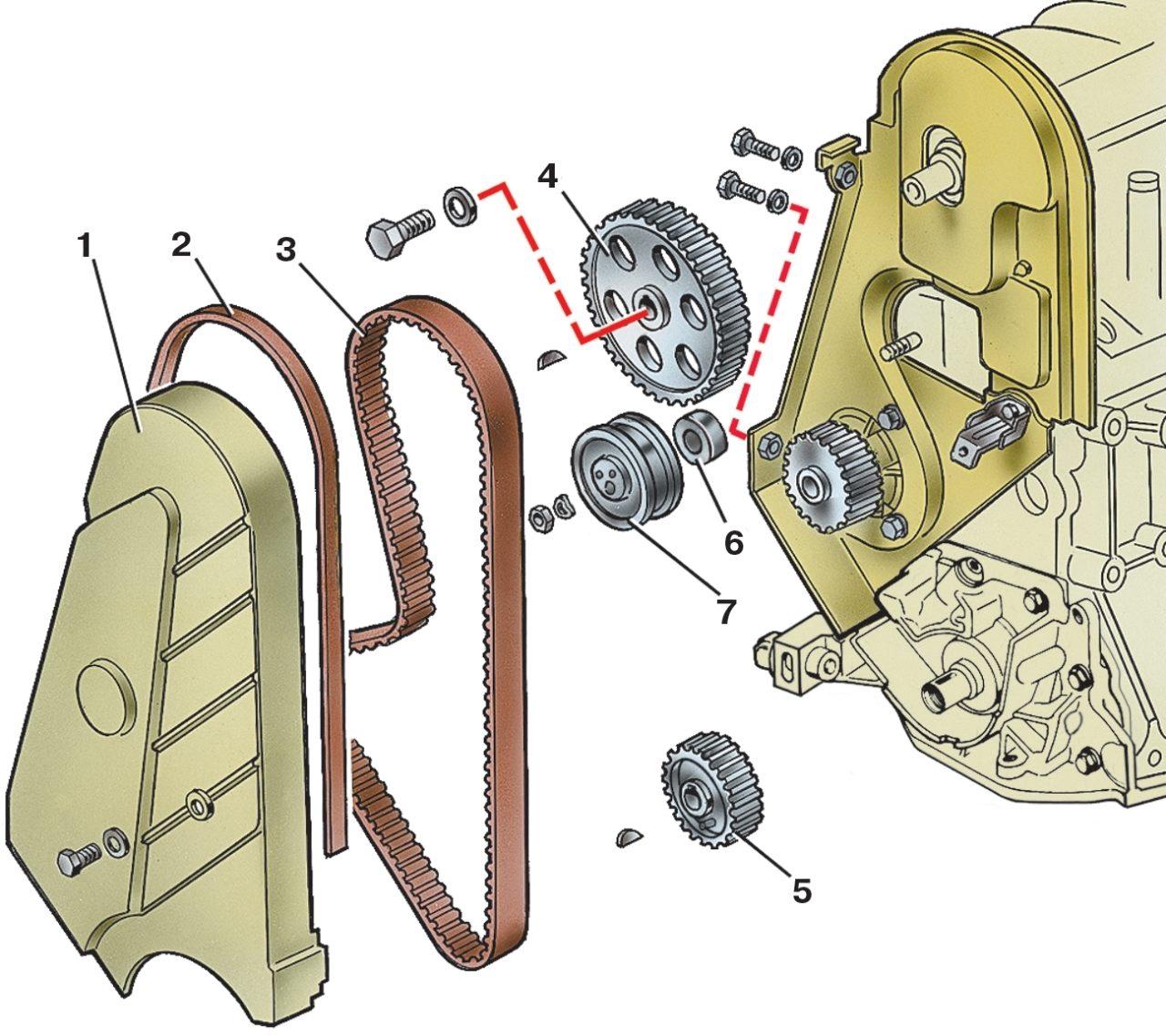

В этой статье я хотел бы рассказать об устройстве ГРМ двигателя установленного на автомобиль ВАЗ 2109, с головкой блока цилиндров имеющую 8 клапанов, то есть каждый цилиндр имеет один выпускной и один впускной клапан, соответственно работу этих клапанов обеспечивает один распредвал. И так с чего начать разбирать механизм привода ГРМ. На данном автомобиле удобнее будет снять переднее правое колесо. Внизу снять защитный кожух. Это нам необходимо, для того чтобы получить доступ к шкиву привода генератора и зубчатому шкиву привода распредвала. Сняв защитный щиток мы сможем открутить болт крепления шкива привода генератора . Предварительно необходимо ослабить натяжение ремня генератора, и снять ремень Затем снимаем пластмассовый защитный кожух сверху. Он держится на трёх крепёжных болтах. Ослабляем гайку крепления натяжного ролика, после этого ремень легко снимается с зубчатых шкивов.

Теперь необходимо заменить натяжной ролик на новый. Для этого устанавливаем дистанционную шайбу, сам ролик и притягиваем ролик крепёжной гайкой.

Желательно заодно поменять и помпу, не больших денег она стоит, а вреда может принести очень много в случае выхода из строя.

Теперь необходимо правильно установить коленчатый вал, для этого прокручиваем до совмещения метки на зубчатом шкиве и передней крышке двигателя.

Поршень находится в верхней мёртвой точке. Этому положению также соответствует риска на маховике, которая совмещается с центральной прорезью шкалы установки зажигания. Её хорошо видно через смотровое окно в корпусе кожуха маховика.

Следующим этапом устанавливаем метку зубчатого шкива привода распредвала, совмещая её с выступом на защитном кожухе ГРМ. Это положение распредвала соответствует моменту сжатия топлива в камере сгорания, и клапана в цилиндре при этом закрыты.

Устанавливаем зубчатый ремень, так как показано на фотографии, пропуская его через помпу и натяжной ролик.

Устанавливаем на своё место шкив привода генератора. Натягиваем ремень при помощи натяжного ролика, для этого у ролика имеются специальные отверстия.

После того как мы натянули ремень и зафиксировали натяжной ролик, очень важно ещё раз проверить соответствуют ли метки правильному положению. Для этого проворачиваем коленчатый вал несколько раз и совмещаем метки, если они встали правильно. Закрываем верхний защитный кожух, устанавливаем нижний кожух и колесо. Всё, двигатель можно заводить.

Замена ремня ГРМ ВАЗ 2109

Мои посты о замене цепи привода ГРМ стали довольно популярными. И пришло время написать о замене ремня ГРМ ВАЗ 2109, 2108. Ремень является более совершенной конструкцией, так как большинство современных конструкций двигателей используют именно его. Он по сравнению с цепью дает некоторые преимущества, главные среди которых, это уменьшение шума, уменьшение потерь (в цепном варианте оно возникает между цепью и башмаком натяжителя цепи), более легкая диагностика состояния привода ГРМ, намного проще произвести замену ремня ГРМ. Однако, казалось бы, за такой радужной картиной, скрывается не веселое явление, которое называется обрыв ремня ГРМ.

Замена ремня ГРМ ВАЗ 2109

Как итог, согнуты клапана, испорчены поршни, хотя второе случается реже… Чтобы этого не произошло, нужно регулярно следить и заменять ремень привода ГРМ в ВАЗ 2109, 2108.

Через сколько менять ремень ГРМ ВАЗ 2109, 2108?

Замену ремня ГРМ нужно проводить в соответствии с рекомендациями завода, но нужно делать скидку и на износ шестерен. В основном замену проводят через 35 – 40 тыс. км. Это реальный нормальный ресурс, хотя можно и раньше, так как запчасти не всегда блещут качеством, а с этим шутки плохи. Мое личное мнение, что 25 – 30 тыс. км. –золотая середина, так как это не большой расход на такой солидный пробег.

Замена ремня ГРМ ВАЗ 2109, 2108 своими руками

Для определения точности последовательности замены ремня, я нашел довольно хорошее описание на сайте http://www.vazmaster.ru/. Начнем!

1. Необходимо очистить двигатель от пыли, масла, загрязнений (и двигателю полезно, и работать гораздо приятнее).

2. Далее снимаем защитную крышку, которая закрывает ремень привода ГРМ.

Снимаем крышку защиты ремня ГРМ

3. Любым для вас удобным способом (за вывешанное колесо на 4 передаче, за болт шестерни распредвала, иными способами) необходимо совместить метки на шестерне распредвала и его корпуса, что будет соответствовать ВМТ в 1-ом цилендре.

Совмещенные метки на шкиву РВ

4.Далее необходимо отвернуть болт крепления шкива коленчатого вала, застопорить вал можно с помощью отвертки. Необходимо следить, чтобы вал не проворачивался и остался в одном и том же положении.

Откручивание шкива коленвала

5. Снимаем шкив коленвала

Снятие шкива коленвала ВАЗ 2108, 2109

6. Ослабляем натяжение ремня ГРМ, сделать это можно ослабив гайку, которая фиксирует натяжной ролик.

Ослабление натяжного ролика ВАЗ 2108, 2109

7. Снимаете ремень

Снятие ремня ГРМ ВАЗ 2108, 2109

8. Дальше все в обратном порядке. Нужно контролировать, чтобы коленвал не смещался. Надеваем ремень на шкив коленвала.

Замена ремня ГРМ ВАЗ 2109, 2108

9. Следующим шагом – одеваем на шкив распредвала, затем на натяжной ролик.

Одеваем ремень на шкив РВ

Одеваем ремень на натяжной ролик

10. Не забываем установить на место шкив коленвала. Рекомендуют момент затяжки — 99-110 Н*м (9,9-11,0 кгс*м).

Затягиваем шкив на коленвале

11. Осталось только натянуть ремень, для чего нужно, оттолкнув ролик, выставить натяжение. Оно должно быть таким, чтобы ремень проворачивался на 90 гр., как показано на рисунке.

Натягивае ремня ГРМ ВАЗ 2109, 2108

Проверка натяжения ремня ГРМ

Ну и небольшое видео:

Ремень генератора ВАЗ 2110 (16 и 8 клапанов): размеры, натяжка и замена ремня своими руками

Содержание:

Почему возникает свист
Размеры
Выполнение натяжение
Замена
Совет автомобилистов

Не редко на автомобиле ВАЗ 2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
Клинит непосредственно сам генератор.

Размеры

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Выполнение натяжение

При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.

Если натяжение выполнено грамотно, тогда ремень прогнется не более чем на 8 миллиметров. Если прогиб больше, тогда придется натянуть элемент, а если он практически не прогибается, натяжение придется ослабить.

Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.

Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:

Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
Проверните регулировочный болт и настройте ремень;
Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
Для ослабления натяжения двигайте в противоположную сторону — влево;
Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.

Замена

Мы уже разобрались, как подтянуть ремень генератора. Но подобные меры не всегда актуальны. Если элемент покрылся трещинами, чрезмерно растянулся и больше не натягивается, тогда не остается ничего другого кроме как заменить его на новый.

На самом деле замену сложной процедурой назвать нельзя. Следуйте инструкции и все у вас получится.

Ослабьте немного гайку болта с нижнего крепления генератора автомобиля, а также натяжную гайку.
Ослабьте дополнительно само натяжение вашего ремня. Как это делать — вы уже знаете из предыдущего раздела, где мы рассказывали о натяжении ремня генератора.
Отодвиньте генератор в сторону силового агрегата, что позволит снять ремень со шкивов коленчатого вала и генератора.
Следующий шаг — установка нового элемента. Для этого вам потребуется качественный ремень, приобретенный в проверенном магазине. Что именно это будет за деталь, и каких размеров — определить не сложно. Но качество превыше всего.
Сначала ремень одевается на шкив коленчатого вала.
Теперь он переходит на шкив генератора.
На последнем этапе вам предстоит повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится данная процедура, потому проблем возникнуть не должно.

Совет автомобилистов

Как показывает практика, многие опытные водители ВАЗ 2110, которые находятся за рулем именно этой модели уже далеко не первый год, возят с собой в багажнике дополнительный ремень генератора.

Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

Загрузка …

Натяжка ремня ГРМ ВАЗ-2112 16 клапанов – Taxi Bolt

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл. 1. Снимаем защиту ремня ГРМ.

Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ. 5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов.

Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С).

Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.

к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Двигатель ВАЗ-2112 устанавливался на автомобили LADA «десятого» семейства: 2110, 2111 и 2112. Два вала ГРМ в этом двигателе приводятся в движение ремнём. При замене ремня надо суметь проконтролировать натяжение, и вроде бы, для этого выпускают спецоборудование. Мы считаем, что натяжка ремня ГРМ на ВАЗ-2112 может быть выполнена с использованием динамометра. Силу натяжения при этом удаётся выставить без ошибок. Надо только изготовить технологическую пластину, применяемую вместо натяжного ключа. Чертёж будет приведён ниже.

Дальше на видео показано, как именно проверяют натяжение, не пользуясь даже динамометром.

Процесс натяжки ремня ГРМ «от и до»

Все действия выполняем на холодном двигателе. Допустим, ремень сейчас заменяется и гайка на ролике не затянута. Тогда просто пропустите «шаг 1»:

Берём «крокодил» для АКБ и фиксируем ремень на шкиве. Затем ключом «на 17» ослабляем затяжку гайки (см. фото).
Первый шаг перед регулировкой
В резьбовое отверстие рядом с роликом вкручиваем шпильку М8. На неё накручиваем две гайки. На ролик одеваем пластину и динамометром выставляем усилие – ровно 4 кгс.
Внутренняя гайка на шпильке должна касаться пластины. Сверху накручивают ещё одну гайку, фиксируя пластину на месте.
Взяв ключ «на 17», затягивают гайку на ролике. Рекомендуемое усилие – 33,2-41,1 Н*м.
Осталось удалить всё лишнее – пластину и шпильку.

На двигателе ВАЗ-2112 натяжение ремня ГРМ зависит от усилия, прилагаемого к регулировочному ключу. Усилие должно составлять 2,0 Н*м. А у нас дистанция от оси до «ушка» составляет 51 мм (см. ниже). Умножьте 0,051 на 39,2266 (4 кгс в ньютонах), и получится требуемое.

Чертёж пластины

Из стали толщиной 2 мм изготовляют пластину, показанную на чертеже. Выкройку нужно делать, исходя из особенностей гибочного оборудования. При «гибке» длина уменьшается, и значит, размеры выкройки будут больше, чем 94×75 мм.

Резьбу под винты М4 нарезают стандартным способом. Каждый винт должен выступать за плоскость на 7 мм.

Если пластину не изготовлять

None Ключ для регулировки натяженияНа рукоятке можно сделать прорезь, и тогда, установив динамометр, регулируют усилие так, как показано выше.

Если усилие будет составлять 4 кгс, тогда дистанция от прорези до средней точки между штифтами должна равняться 49,5 мм. Отличие между методами «1» и «2» очень простое: во втором случае пластина (ключ) не фиксируется. Значит, ключ придётся удерживать на одном уровне, закручивая при этом гайку. Делайте выбор.

Ещё один метод проверки натяжения ремня

Удобно проверять натяжение, когда крышка ГРМ установлена:

На холодном двигателе между краем крышки и ремнём должен вставляться щуп d=16 мм;
Для прогретого мотора вносят поправку: d=12 мм.

Роль щупа может выполнять трубка, стальной прут и т.д.

Предостережение от ошибок

Если говорить о двигателе ВАЗ-2112, натяжение ремня ГРМ можно усилить или ослабить. При этом надо придерживаться рекомендаций:

Отверстия под штифты пусть сначала находятся в левой нижней четверти;
Взяв настроечный ключ, натяжение усиливают, вращая ролик против часовой стрелки.

Результат правильной и ошибочной настройки показан ниже. Повороту вправо должно соответствовать ослабление натяжения. А тот, кто сделал всё наоборот, пусть затем обижается на себя: ремень очень быстро износится!

При соблюдении всех рекомендаций отверстия не могут оказаться вверху (как на фото 2).

Замена на самонатяжной ролик ( автомат-натяжения)

На двигатели 11194 и 21126 устанавливаются ролики с «автоматом натяжения». Казалось бы, автоматический ролик подойдёт для любого двигателя ВАЗ. Но не спешите.

Два разных натяжных роликаРолик от двигателя ВАЗ-2112 снабжён выступами по бокам. На детали 21126-1006238 никаких выступов нет. В этом и состоит проблема.

Не рискуйте без надобности – нужен только оригинальный ролик 2112-1006120 или его аналог.

Ради чего мы старались

При нарушениях в работе ГРМ мотор ВАЗ-2112 успешно гнёт свои клапаны, требуя их замены. К нарушениям относится обрыв ремня, а также перескок через несколько зубцов. Вторая неисправность возникает при заниженной силе натяжения, а первая – это результат износа ремня в целом. Делайте выводы.

Регламент и артикулы

Проверяйте натяжение ремня ГРМ каждые 15 тыс. км – это регламент. Артикул ремня приводить не будем – речь шла не о замене. А решив поменять натяжной ролик, найдите деталь 2112-1006120-XX. Вместо XX могут идти цифры от 00 до 10, и всё это – продукция отечественных заводов (00 – это ВАЗ).

Комплектующие, выпускаемые в России.

Все аналоги

Сразу переходим к списку:

MASTER SPORT 2112-1006120-AT-PCS-MS
TORQUE KR5048 или 830900АЕ2
INA 531075010

Показать весь список.

CORAM C747
PILENGA PT-P 1545
FINWHALE BT010
ESPRA 2112-1006120/ES0120
GATES T42042A
SCT SR 912
VBF 830900АЕ1
QUARTZ QZ-12-6120 или QZ21126120

Особой популярностью пользуются бренды GATES, INA.

Замена ремня и двух роликов, все шаги на одном видео

Правильная натяжка ремня ГРМ на автомобилях производства завода «АвтоВАЗ» является несложной, однако требующей определенных специальных познаний процедурой. Алгоритм действий может немного различаться в зависимости от модели силового агрегата, а не от марки авто. Отличия существуют в процедуре замены и натяжки ремня на 8-ми клапанных и 16-ти клапанных моторах. О том, как натянуть ремень ГРМ на обоих типах автомобильного «сердца», читайте далее.

Четырехцилиндровые восьмиклапанные силовые агрегаты чаще встречаются на:

ВАЗ-2108 — 2115;
ВАЗ-2110 — 2111.

Шестнадцатиклапанные двигатели в основном применяются:

На ВАЗ-2112;
Лада приора;
Лада калина;
Лада ларгус;
Лада гранта;
Лада веста.

Некоторое количество автомобилей семейства «Самара 2» также оснащалось 16-ти клапанными моторами. Помимо этого, такие двигатели ставились и на модели 2110-2111.

Когда производится натяжка ремня газораспределительного механизма

Натяжка ремня ГРМ ВАЗ-2112 и других моделей ВАЗ производится в следующих случаях:

Установка нового ремня;
Ослабление ремня;
«Проскакивание» ремня с нарушением регулировки ГРМ;
Замена натяжного ролика и других механизмов привода ГРМ.

Если причиной вмешательства является обрыв или «проскакивание» ремня, предварительно следует убедиться в целостности клапанов. Оборвавшийся газораспределительный механизм (привод) приводит к повреждению двигателя на 16-ти клапанных силовых агрегатах объемом 1.5 литра. Однако в случаях обрыва привода на высоких оборотах, клапаны и ЦПГ разрушаются и на других моторах.

Проверяют работоспособность ГРМ на ВАЗ-2114 и других моделях, оснащенных 8-ми клапанными агрегатами, путем проворачивания распредвала вручную. Исправный механизм должен с некоторым усилием провернуться. Неисправный, как правило, не поддается воздействию.

Во время процедуры необходимо проверить компрессию в каждом из цилиндров. Простейшим способом сделать это является плотное закрытие свечного отверстия бумагой. При наличии давления в цилиндре заглушку на определенном этапе проворачивания распредвала выбивает с посадочного места.
Аналогичную проверку на 16-ти клапанных двигателях проводить не рекомендуется. Слишком велик риск повреждения изначально исправного клапанного механизма. В поршнях полуторалитровых моторов этого типа нет проточек. Поэтому клапаны, опускающиеся вниз, гнутся при контакте с поверхностью поршня.

Натяжка ремня на 8-ми клапанных моторах ВАЗ

Перед тем, как натянуть ремень ГРМ на ВАЗ, следует выполнить следующие подготовительные работы:

Вывесить и снять правое переднее колесо;
Выкрутить 3 болта крепления передней крышки привода ГРМ;
Снять крышку;
Ключом «на 17» ослабить затяжку натяжного ролика.

После этого следует сверить метки привода. Одна из них, расположенная на шкиве коленвала, должна совпадать с установочным усиком задней крышки. Одновременно с этим сверяют метку на маховике. Она должна быть на одном уровне с установочной меткой на приливе блока.

ВАЖНО! В реальности достичь точного совпадения меток удается не всегда. Поэтому механизм настраивают с погрешностью +/- 1-2 мм. Это не оказывает заметного влияния на ходовые качества автомобиля.

Если метки совпадают, вопрос о том, как натянуть ремень ГРМ, можно считать решенным. Не снимая ремня, необходимо подвинуть ослабленный натяжной ролик вправо таким образом, чтобы возникло необходимое натяжение. После этого ролик намертво затягивают. Для регулировки ролика используется специальный «рогатый» ключ. При его отсутствии можно воспользоваться двумя крестовыми отвертками, которые вставляют в специальные отверстия на ролике.

При несовпадении меток ремень ГРМ на ВАЗ-2109 необходимо снять со шкивов. После этого сами шкивы по отдельности выставляются по меткам. Обратный монтаж ремня лучше начинать с задней ветви. После его установки ролик затягивают.

ВАЖНО! Шкивы, расположенные по меткам, при установке ремня ГРМ ВАЗ-2114 и других переднеприводных моделей, могут смещаться на 1-2 зуба. Если подобное происходит, выставлять метки следует с погрешностью влево, позволяющей компенсировать смещение. После установки ремня шкивы сами встанут в необходимое положение.

Необходимо закончить натяжку и фиксацию ремня, после чего вручную провернуть двигатель на 2-3 оборота за шкив коленвала. Для этого удобно использовать головку «на 19» с удлинителем. КПП должна стоять на «нейтрали». Если после проворачивания метки не сместились относительно друг друга, процедуру можно считать оконченной. Сборку производят в обратной последовательности.

Следует ответить на вопрос о том, как проверить состоятельность натяжения. Для этого необходимо зажать ремень между большим и указательным пальцем и повернуть на 90°. Мастер должен быть в состоянии сделать это, иначе ремень считают чрезмерно натянутым.

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, в целом производится аналогичным образом. Однако есть небольшие отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов. Один из них подвижный, использующийся для натяжения. Второй — опорный.

Натягивая ремень «приоровского» мотора или мотора 2112, необходимо соблюдать особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться провернуть двигатель вручную.

Если коленвал не удается прокрутить, следует еще раз проверить правильность установки меток. На этих моторах ошибка практически всегда приводит к повреждению клапанов и поршневой группы.

Всем привет! Недавно, заметил под капотом посторонний стук. Покрутился вокруг мотора, стучало, вроде как, со стороны ГРМ. Проверил натяжение ремня ГРМ, слабоват. Решил, что он и является источником шума, ослабленный ремень болтается и цепляет за кожух.Решил подтянуть, за одно и проверить состояние ремня, ибо прошел он уже 22т.кмНатянуть ремень на шестнаре, не намного сложнее, чем на 8кл. Из спец. инструмента понадобится только ключик для натяжения ролика.

У меня такой ключик, не самый удобный, но свое дело делает. Для начала, следует снять ролик- натяжитель ремня генератора. (на авто с кондером или ГУРом) Скинуть приводной ремень и отложить его в сторону.Открутить 5 болтов и снять кожух ГРМ.

Отпустить ключем на 17, гайку крепления ролика. Натянуть ролик ГРМ, так, чтобы прогиб ремня, между шестернями составлял 5,4±0,2мм. под нагрузкой 100 Н (10 кгс).

Натяжение производить против часовой стрелки. Таким образом, чтобы отверстия на ролике находились снизу.

Я проверяю натяжение с помощью линейки и 10кг гири, установив линейку на ремень между шкивами, а на линейку гирю. Можно конечно обойтись и без, этого, выставив «на глаз». С опытом можно достаточно точно, натянуть ремень проверяя натяжение пальцем.

Если перетянуть ремень ГРМ, он будет противно скрипеть и визжать, особенно на горячем моторе. Перетянутый ремень быстрее износится, а также сократит срок службы помпы и натяжного ролика. Есть мнение, что лучше немного не дотянуть, чем перетянуть.

Натяжение ремня рекомендуют производить при температуре двигателя 25-30гр. Если натягивать на совсем холодном моторе (например зимой), то после прогрева мотора до рабочей температуры, ремень окажется перетянут.

Выводы:В моем случае, ремень действительно был слабоват, но после подтяжки посторонний стук не пропал, как выяснилось, источник стука был не в ГРМ. Что конкретно стучало, я расскажу в следующей записи.

Ремень ГРМ и ролик- натяжитель, оказались в хорошем состоянии, никаких признаков износа я не увидел. Учитывая, что мотор теперь безвтыковый, ремень продолжит свою службу дальше.

Источники:

Проверка натяжения и замена ремня ГРМ 2108 — Энциклопедия журнала «За рулем»

Проверка натяжения и замена ремня привода газораспределительного механизма (ГРМ)

Схема привода распределительного вала

1 — зубчатый шкив коленчатого вала;
2 — зубчатый шкив насоса охлаждающей жидкости;
3 — натяжной ролик;
4 — задняя защитная крышка;
5 — зубчатый шкив распределительного вала;
6 — зубчатый ремень;
А — установочный выступ на задней защитной крышке;
В — метка на шкиве распределительного вала;
С — метка на крышке масляного насоса;
D — метка на шкиве коленчатого вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

Ключом «на 10» отворачиваем болты передней крышки ГРМ:

… Два сбоку… … И один в центре Снимаем крышку ГРМ.

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90 ° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).

Чрезмерное натяжение ремня снижает срок его службы, а так же подшипников насоса охлаждающей жидкости и натяжного ролика.
Для замены ремня привода ГРМ снимаем ремень привода генератора (см. Проверка натяжения и замена ремня привода генератора). Снимаем правое колесо и правый брызговик моторного отсека.

Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива… … До совмещения ущерба метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.Сняв резиновую заглушку в верхней части картера сцепления… … Убеждаемся, что риска на маховике напротив прорези крышки картера сцепления. (Шланг подвода охлаждающей жидкости к радиатору для наглядности снят.) Так должна быть установлена риска на маховике двигателя (при снятой коробке передач и головке блока цилиндров).

Снимаем датчик положения коленчатого вала на двигателе ВАЗ-2111 (см. Снятие датчика положения коленчатого вала).

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора. Ключом «на 17» ослабляем гайку крепления натяжного ролика.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

Снимаем ремень ГРМ. При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки. Под роликом установлена дистанционная шайба.

Устанавливаем ремень привода ГРМ в обратную обратную.Надеваем ремень на шкив коленчатого вала. Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Специальным ключом (см. Установка составного шкива привода распределительного вала), либо .

.. … вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, поворачиваем ролик против часовой стрелки, натягивая ремень.

Затягиваем гайку крепления натяжного ролика.Заворачиваем на место болт крепления шкива привода генератора и головкой «на 19», проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса.

Если метки не совпадают, повторяем операцию по установке ремня.

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз. Обратите внимание на зазор от ремня к двигателю, он неравномерный

При значительном смещении ремня может наблюдаться его полному обрыву. Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже.

Правильное натяжение (порядок и процесс)

Снимаем защитный кожух ремня.
Кожух снят. Проводим осмотр ремня
Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
Совмещаем по меткам как на рисунке
Вращение коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.
Тут тоже совмещаем
Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадение метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10-15˚ и зажать гайку крепящую ось .
Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадают метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114«.
В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс * м . Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники, помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Выводы

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.
Ускоренный износ ремня ГРМ из-за не верной затяжки.

Замена ремня ГРМ ВАЗ 2109

Мои посты о замене цепи привода ГРМ стали довольно популярными.И пришло время написать о замене ремня ГРМ ВАЗ 2109, 2108. Ремень является более совершенной конструкцией, как большинство современных конструкций двигателей используют его. Он по сравнению с цепью дает некоторые преимущества, которые приводят к уменьшению шума, уменьшению потерь (в цепном варианте оно возникает между цепью и башмаком натяжителя цепи), более легкая диагностика состояния привода ГРМ, намного проще произвести замену ремня ГРМ. Однако, казалось бы, за такой радужной картиной, скрывается не веселое явление, которое называется обрыв ремня ГРМ .

Замена ремня ГРМ ВАЗ 2109

Как итог, согнуты клапана, испорчены поршни, хотя второе случается реже… Чтобы этого не произошло, нужно регулярно следить за заменять ремень привода ГРМ в ВАЗ 2109, 2108.

Через сколько менять ремень ГРМ ВАЗ 2109, 2108?

Замену ремня ГРМ нужно проводить в соответствии с рекомендациями завода, но нужно делать скидку и на износ шестерен. В основном замену проводят через 35 — 40 тыс. Руб. км. Это реальный нормальный ресурс, хотя можно и раньше, так как запчасти не всегда блещут качеством, а с этим шутки плохи.Мое личное мнение, что 25 — 30 тыс. км. –Золотая середина, так как это не большой расход на такой солидный пробег.

Замена ремня ГРМ ВАЗ 2109, 2108 своими руками

Для точности выполнения замены ремня, я нашел довольно хорошее описание на сайте http://www.vazmaster.ru/. Начнем!

1. Необходимо очистить двигатель от пыли, масла, загрязнений (и работать гораздо приятнее).

2. Далее снимаем защитную крышку, которая закрывает ремень привода ГРМ.

Снимаем крышку ремня ГРМ

3. Любым для вас [за вывешанное колесо на 4 передаче, за болт шестерни распредвала, иными способами] необходимо совместить метки на шестерне распредвала и его корпуса, что будет соответствовать ВМТ в 1-ом цилендре.

Совмещенные метки на шкиву РВ

Откручивание шкива коленвала

5. Снимаем шкив коленвала

Снятие шкива коленвала ВАЗ 2108, 2109

6. Ослабляем натяжение ремня ГРМ, сделать это можно ослабив гайку, которая фиксирует натяжной ролик.

Ослабление натяжного ролика ВАЗ 2108, 2109

7. Снимаете ремень

Снятие ремня ГРМ ВАЗ 2108, 2109

8. Дальше все в обратном порядке. Нужно контролировать, чтобы коленвал не смещался.Надеваем ремень на шкив коленвала.

Замена ремня ГРМ ВАЗ 2109, 2108

9. Следующим шагом — одеваем на шкив распредвала, затем на натяжной ролик.

Одеваем ремень на шкив РВ

Одеваем ремень на натяжной ролик

10. Не забываем установить на место шкив коленвала. Рекомендуют момент затяжки — 99-110 Н * м (9,9-11,0 кгс * м).

Затягиваем шкив на коленвале

11.Осталось только натянуть ремень, для чего нужно, оттолкнув ролик, выставить натяжение. Оно должно быть таким, чтобы ремень проворачивался на 90 гр., Как показано на рисунке.

Натягивае ремня ГРМ ВАЗ 2109, 2108

Проверка натяжения ремня ГРМ

Ну и небольшое видео:

Замена ремня генератора и его натяжка

Если вы заметили, что при достаточно сильной нагрузке электроприборов или попадании в лужу, ремень генератора начинает свистеть, то необходимо произвести его натяжку.Делается это очень просто и процедура займет пять минут времени. Из инструмента понадобится:

головка глубокая на 17
трещоточная рукоятка
ключ рожковый или накидной на 19

Также необходимо слегка ослабить гайку крепления генератора снизу, отвернув ее на пару оборотов:

Если вам нужно ослабить ремень, необходимо взяться за генератор и тянуть его на себя, если стоять перед автомобилем, и при достаточной натяжке, придерживая его, закручивать верхнюю гайку до конца. Если наоборот нужно ослабление — то соответственно немного отводим генератор вперед. Ниже на картинке все показано наглядно:

После этого затягиваем нижнюю гайку крепления и проверяем работу на заведенном двигателе. Перед запуском можно включить мощные батареи, такие как печка, дальний свет и обогрев заднего стекла и запустить мотор. Если после пуска ремень не свистит при такой нагрузке и генератор выдает нормальную зарядку, значит натягивать дальше уже точно не стоит.

Но также стоит иметь ввиду, что претяжка не менее опасна, так как это может привести не только к преждевременному износу самого ремня, но и выход из строя подшипника генератора ВАЗ 2109-2108. Он должен прогибаться примерно около 1 см вниз от приложения среднего положения пальцев на ремень.

При необходимости производим его замену новым, одевая сначала на шкив коленвала а затем генератора. Как сами видите, все делается довольно и времени на проведение данного техобслуживания понадобится совсем немного.

Как правильно натянуть ремень ГРМ на 8 и 16 клапанных автомобилейх ВАЗ — Auto-Self.ru

Правильная натяжка ремня ГРМ на автомобилях производства «АвтоВАЗ» является несложной, однако требующей определенных специальных познаний процедуры.

Алгоритм действий может немного различаться в зависимости от модели силового агрегата, а не от марки авто.Отличия существуют в процедуре замены и натяжки ремня на 8-ми клапанных и 16-ти клапанных моторах. О том, как натянуть ремень ГРМ на обоих типах автомобильного «сердца», читайте далее.

Четырехцилиндровые восьмиклапанные силовые агрегаты чаще встречаются на:

ВАЗ-2108 — 2115;
ВАЗ-2110 — 2111.

Шестнадцатиклапанные двигатели в основном применяются:

На ВАЗ-2112;
Лада приора;
Лада калина;
Лада ларгус;
Лада гранта;
Лада веста.

Когда создается натяжка ремня газораспределительного механизма

Натяжка ремня ГРМ ВАЗ-2112 и других моделей ВАЗ в следующих случаях:

Установка нового ремня;
Ослабление ремня;
«Проскакивание» ремня с нарушением регулировки ГРМ;
Замена натяжного ролика и других механизмов привода ГРМ.

Если причиной вмешательства обрыв или «проскакивание» ремня, предварительное обеспечение безопасности клапанов. Оборвавшийся газораспределительный механизм (привод) приводит к повреждению двигателя на 16-ти клапанных силовых агрегатах объемом 1,5 литра. Однако в случаях обрыва привода на высоких оборотах, клапаны и ЦПГ разрушаются и на других моторах.

Проверяют работоспособность ГРМ на ВАЗ-2114 и других моделях, оснащенных 8-ми клапанными агрегатами, путем путем распредвала распредвала вручную. Исправный механизм должен с некоторыми усилием провернуться. Неисправный, как правило, не поддается воздействию.

Аналогичную проверку 16-ти клапанных двигателейх проводить не рекомендуется.Слишком велик риск повреждения изначально исправного клапанного механизма. В поршнях полуторалитровых моторов этого типа нет проточек. Поэтому клапаны, опускающиеся вниз, гнутся при контакте с поверхностью поршня.

Натяжка ремня на 8-ми клапанных моторах ВАЗ

Перед тем, как натянуть ремень ГРМ на ВАЗ, выполнить следующие подготовительные работы:

Вывесить и снять правое переднее колесо;
Выкрутить 3 болта крепления передней крышки привода ГРМ;
Снять крышку;
Ключом «на 17» ослабить затяжку натяжного ролика.

ВАЖНО! В реальности достижения точного совпадения меток удается не всегда. Поэтому механизм настраивают с погрешностью +/- 1-2 мм. Это не оказывает заметного влияния на ходовые качества автомобиля.

Если метки совпадают, вопрос о том, как натянуть ремень ГРМ, можно считать решенным. Не снимая ремня, необходимо подвинуть ослабленный натяжной ролик вправо таким образом, чтобы возникло необходимое натяжение. После этого ролик намертво затягивают. Для регулировки ролика используется специальный «рогатый» ключ. При его наличии можно использовать двумя крестовыми отвертками, которые вставляют в специальные отверстия на ролике.

ВАЖНО! Шкивы, расположенные по меткам, при установке ремня ГРМ ВАЗ-2114 и других переднеприводных моделей, могут смещаться на 1-2 зуба. Если подобное происходит, выставлять метки следует с погрешностью влево, позволяющей компенсировать смещение. После установки ремня шкивы сами встанут в необходимое положение.

Необходимо закончить натяжку и фиксацию ремня, после чего вручную проверить двигатель на 2-3 оборота за шкив коленвала.Для этого удобно использовать головку «на 19» с удлинителем. КПП должна стоять на «нейтрали». Если после проворачивания метки не сместились относительно друг друга, можно считать оконченной. Сборку производят в обратную последовательность.

Следует ответить на вопрос о том, как проверить состоятельность натяжения. Для этого необходимо зажать ремень между большим и указательным пальцем и повернуть на 90 °. Мастер должен быть в состоянии сделать это, иначе ремень вызывает чрезмерно натянутым.

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, производится аналогичным образом.

Однако есть небольшая отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов.Один из них подвижный, использующийся для натяжения. Второй — опорный.

Натягивая ремень «приоровского» мотора или мотора 2112, необходимо особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться проверить двигатель вручную.

Поделитесь с друзьями в соц.сети:

Facebook

Твиттер

Google+

Телеграмма

Вконтакте

Настройка грм ваз 2109

Пока в стадии дописки.

Пришло время сменить ремень ГРМ на ВАЗ 21093.
Процедура не сложная. Можно выполнить без ямы и домкрата, как говорится — на ровном месте.
Шкив привода ремня генератора снимать обязательно.
Машину ставим на передачу и ручник.
Первым делом скорее всего придётся снять подкрылок и брызговик двигателя.
Необходимо снять защитный кожух ремня ГРМ (крепится на трёх болтиках) — при снятии не потеряйте втулки болтиков.
Далее ослабляем натяжение ремня генератора.
Выворачиваем колёса до упора вправо.
Вытаскиваем из смотрового лючка КПП резиновую заглушку и фиксируем маховик пример большой мощной отвёрткой.

Как я понял, для нашей машины нет фирменного фиксатора маховика.Так что тут делаем как получается. Кто-то делает фиксатор из старого маховика.
Застопорив маховик и используя длинный крепящий вороток и удлинитель отворачиваем (против часовой) болт крепления шкива генератора на коленвалу.
Стронуть этот болт — одна из сложных задач.
Лично у меня без фиксации маховика открутить его не получалось. Пневмогайковёрта рядом на улице почему-то никто не оставил :).
Снимаем шкив привода генератора, ремень генератора.
Вкручиваем болт обратно.
Должно получиться как на фото.

Далее делаем следующее — не снимая ремень ГРМ помечаем маркером, фломастером для надписи на CDR дисках взаимное расположение ремня на шестернях. Т.е. ставим метку в любом удобно месте на шестерне и тут же на ремне.
Я на шестерне распредвала сделал метки и на шестерне коленвала одну.
Итого три метки на шестернях и соответственно три метки на ремне.
Используя специальный ключ ослабляем ролик натяжения ремня ГРМ.

Получается вот так:

Вместе с ремнём обычно меняют и ролик. Если нет желания что-то улучшить, то берёмпоследней чудо инструкции инженеров на однорядном подшипнике и с пластмассовой (состоящей из двух половинок) беговой части и ставим.

Это вполне абсолютно работоспособная и не смертельная схема (с таким роликом).
Если же хочется улучшить — покупаем ролик типа SKF с металлической беговой частью старого, двухрядным подшипником и железки для ролика образца (с более длинной шпилькой).
Шпилька из явной сыромятины (если точить на токарном) не подойдёт.
Должна быть определенная твёрдость.
Для наглядности я специально прилепил гвоздь на магнит.
Справа то, что необходимо для установки ролика такого типа (старого образца).
Шпилька от ролика нового образца — короче и НЕ подойдёт для ролика старого образца.

Проверяем совпадение меток по инструкции из книги.

Не применяйте большие силы при затяжке гайки ролика!
Сорвёте резьбу в ГБЦ.
Да, о птичках.
Проверять окончательное натяжение ремня надо на горячем моторе.
А на холодном, он как минимум не должен бить по защитному кожуху.

Собираем всё в обратную обратную.
Защитный кожух можно одеть потом, окончательно убедившись в натяжении ремня.

Ремень был куплен Gates 5521XS (вроде хвалят).

Согласно сервисной книжке через каждые 15 тысяч километров пробега необходимо проверить состояние ремня в приводе распределительного вала и при необходимости регулировать его натяжение.

Выполняем это в следующем порядке. С воздушного фильтра снимаем заборник холодного воздуха (фото 1), отворачиваем три винта крепления передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3).Осматривая ремень, обращаем внимание, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов — надрезов, трещин и т. п. Недопустимо также замасливание ремня (обычно из-за течи масла через сальники распределительного или коленчатого валов), прочность его при этом резко снижается.

Если ремень не имеет таких дефектов и пробег его не достиг предельно допустимого — 60 тысяч- километров, проверяем натяжение, закручивая правую ветвь (фото 4) усилием пальцев (1,5—2кгс). При нормальном натяжении он закручивается на 90 °, а если угол больше, ремень надо подтянуть. Для этого ослабляем гайку, крепящую ось натяжного ролика (фото 5), и поворачиваем, обычно на 10–15 °, ролик против часовой стрелки (фото 6), натягивая ремень и проверяя свободную степень натяжения. Для окончательного контроля надо повернуть коленчатый вал на два оборота (вращая вывешенное при помощи домкрата переднее колесо) и, если требуется, снова отрегулировать натяжение.

Чтобы заменить ремень, далее поступаем так.Вращая коленчатый вал, совмещаем метку на шкиве распределительного вала с отогнутым усиком на задней крышке ремня (фото 7), а метку на маховике — с вырезом на шкале (фото 8), которые видны в картере сцепления после удаления с него резиновой заглушки сверху). Снимаем ремень и шкив привода генератора с коленчатого вала. Затем ослабляем натяжение зубчатого ремня, поворачивая ролик (см. Фото 6) по часовой стрелке, и снимаем ремень. Надеваем новый ремень, сначала на шкив коленчатого вала и шкив насоса, заводим на ролик и натягиваем на шкив распределительного вала (фото 9). Проверив совпадение меток (в обоих местах), натягиваем ремень роликом, как было рассказано ранее, устанавливаем шкив и ремень привода генератора.

Схема привода распределительного вала: 1 — шкив коленчатого вала; 2 — шкив насоса привода; 3 — натяжной ролик; 4 — задняя крышка; 5 — шкив распредвала; 6 — зубчатый ремень; А — метка (усик) на крышке; В — метка на шкиве; С и D — метки на крышке масляного насоса и шкиве коленчатого вала (они плохо видны на автомобиле, пользуемся им метками на поэтому маховике и шкале, как указано в тексте).

Почему ставлю метку на шкиве ГРМ а на маховике нет метки?

Метка есть на маховике, просто очень часто она очень тонкая, и не заметна. Выкрутите первую свечу, и поднимите первый поршень в самый верх, это можно понять по отвертке, вставленной в отверстие свечи. Если метку не найдите самую верхнюю точку первого поршня, это и будет метка на маховике. А самый лучший способ ориентироваться по метки шестерни коленвала. Но эти метки можно увидеть, только сняв шкив коленвала.Выше есть схема ГРМ и метки отмечены буквами C и D.

Эту метку бывает очень трудно заметить, если маховик даже слегка запылен, так как она очень тонкая и еле заметная. Чтобы легче было искать, это может быть увеличено.

А если двигатель ремонтировал не очень хороший мастер, то он будет неправильно прикрутить маховик, тогда метка внизу. В этом случае нельзя по ней выставлять ремень ГРМ.

Регулировка клапанов ВАЗ-2108 И ВАЗ-2109

Согласно сервисной книжке их следует проверять и при необходимости регулировать через каждые 30 000километров пробега.Требуются зазоры между кулачками распределительного вала и толкателями (0,2 ± 0,05мм у впускных и 0,35 ± 0,05мм у выпускных клапанов) устанавливают подбором регулировочных шайб, вкладываемых в углубление на донышко толкателя.

Эти шайбы толщиной от 3 до 4,25мм с интервалом 0,05 мм должны поступать на СТО и продаваться в магазинах при некоторых САЦ. Стало быть, чтобы отрегулировать зазоры самостоятельно, надо сначала определить толщину требуемых шайб, приобрести их, а также изготовить приспособление для сжатия и фиксации клапанных пружин.Этим целесообразно заниматься коллективно, на стоянках или в кооперативных гаражах, где есть возможность повторно использовать шайбы, замененные на другом двигателе, обмениваться новыми. Сообщаем, что завод не рекомендует это делать в связи с тем, что трудно выполнить, отвечающие технические требования по механическим свойствам.

Итак, имея набор пластинчатых щупов, приспособления, пинцет, приступаем к работе.

Снимаем заборник фильтра для холодного воздуха (см. Фото 1), отсоединяем толстый шланг вентиляции картера от головки крышки цилиндров и два тонких — от карбюратора.

Отворачиваем три гайки на крышке головки блока (фото 10) и снимаем крышку (фото 11), первое отстегнув и подняв замок крышки воздухофильтра и демонтировав переднюю крышку ремня (фото 2). Вывешиваем при помощи домкрата правое переднее колесо, подложив под оба левых упоры. Удаляем из ванн головки масло (фото 12), покрывающее регулировочные шайбы.

Вращая вывешенное колесо автомобиля по часовой стрелке, совмещаем метку

на зубчатом шкиве распределительного вала с меткой (клювом) на задней крышке ремня (см. Фото 7), а затем поворачиваем колесо дальше, чтобы метки разошлись на 2,5—3 зуба на шкиве распределительного вала (это соответствует такту рабочего хода в первом цилиндре). Измеряем набором щупов зазор (фото 13) у первого и третьего кулачков распредвала. Если он отличается от необходимого, закрепляем штангу приспособления на шпильках головки блока.Поворачиваем толкатель прорезью к себе и удерживаем его в этом положении отверткой, нажимаем на рычаг приспособления до полного сжатия пружины клапана (фото 14) и фиксируем толкатель вторым приспособлением — распоркой (фото 15). Пинцетом через прорезь толкателя вынимаем регулировочную шайбу (фото 16). Если на ее плоскости не видны цифры, обозначающие толщину, измеряем ее микрометром. Далее определяем требуемую шайбы и вкладываем ее в толкатель. Сняв приспособление — распорку, проверяем образовавшийся зазор.Щупы 0,2 и 0,35 мм соответственно для впускного и выпускного клапанов должны входить с легким защемлением.

Регулируемый таким же образом зазоры других клапанов, последовательно поворачивая распределительный вал на 90 ° и измеряя зазоры попарно у кулачков № 5 и 2, 8 и 6, 4 и 7.

Закончив регулировку, установить все детали на свои места.

Почему жрет ремень ГРМ?

Обычно начинает жрать ремень ГРМ из-за трех причин.

Вторая причина, редкая, кривая шпилька ролика натяжителя, замените шпильку или выровните.

Почему рвется ремень ГРМ?

Ремень ГРМ рвется из-за нескольких причин.

Вторая причина, натяжной ролик также начинает выходить из строя и тугоится, из-за чего ремень ГРМ начинает сильно греться и рвется, меняйте ролик.

Третья причина, большой износ шестерни на коленвале или на распредвале, при большом износе этих шестерен на зубьях появляются острые грани, и режут ремень ГРМ, меняйте эти шестерни.

Как поменять ролик натяжения ГРМ на ВАЗ?

Поменять ролик натяжения ГРМ не сложно. Но сталкиваются с такой проблемой, при попытке снять ролик он упирается в кузов двигателя. А все потому что просела подушка двигателя.

Как натянуть ремень ГРМ?

Поставьте ремень ГРМ на шестерни и ролик, затем слегка притяните ролик, вставьте в отверстие ролика кусочек от гвоздя или сталистой проволоки, между гайкой и этим гвоздиком вставьте отвертку и вращение натяните ремень ГРМ, затяните гайку крепления ролика. ВСЕ!

Ниже фото, где показано как вставить отвертку.

Фото. Натяжка ремня ГРМ

Признак хорошей натяжки ремня ГРМ

Ремонт шпильки натяжителя ремня ГРМ на ВАЗ

Ремонт шпильки в принципе несложный.

Если сорвана резьба под гайкой, то можно подложить потолок шайбу, заменить гайку и затянуть ролик, но во всем нужна мера, нельзя перетягивать, так как можно сорвать любую резьбу.

То второе, закажите токарю шпильку с одной стороны с резьбой на 12мм, это то место, что вкрутите в головку, а остальную длину с резьбой на 10мм, нарежьте метчиком в головке резьбу 12мм и вкрутите эту шпильку.

ВАЗ 2115 двигатель ремень ГРМ когда менять?

На ходу разорвался ремень двигателя на Приоре, поменял ремень коленвал крутит никакого шума только не заводится в чём причина?

Сочувствую, но здесь причина одна, если двигатель стартер крутит быстрей чем обычно, значит, ремень не сразу порвался, а проскочил на звездочках, тем самым сбились метки, клапан погнулись о поршни. Такое видел много раз, приходится снимать головку, менять погнутые клапана на новые.

Либо ошиблись с метками, также может не стало искры из-за того, что могло случайно зацепить штекер или провод, проверить искру на свече, если все правильно то значит проскочивший ремень погнул клапан.

Почему режет ремень ГРМ?

Почему очень сильно греется ролик ГРМ?

Значит нет смазки в ролике, но лучше такой ролик поменять на новый.

Почему скрежет ремня ГРМ у ВАЗ 2108 по защите причины?

Значит погнут железный пыльник к которому крепится крышка ремня, отожмите ее рукой так, чтобы пропал скрежет.

Стоит ли менять ролик натяжения при замене ремня ГРМ ВАЗ 2109 инжектор?

Как поменять шпильку ролика натяжителя ГРМ?

Самый простой способ выкрутить шпильку ролика показано на фото ниже. Для выкручивания шпильки нужно взять гайки накрутить их на шпильку стянуть между собой, и ключом выкрутить шпильку.Если шпилька не срывается при помощи двух гаек, накрутите три как на фото, шпилька точно сорвется. Если на шпильке сорвана резьба в центре то накрутите на нее три гайки стяните между собой, выкручивайте шпильку.

Есть головки с двумя отверстиями под шпильку (на фото стрелкой показано второе отверстие), эти головки подходят для разных двигателей, например, для ВАЗ 2108 1100 кубов или ВАЗ21083 1500 кубов. Для движка ВАЗ 2108 1100 кубов шпилька ролика закручивается в верхнее отверстие, для движка ВАЗ 21083 в нижнее отверстие.

Фото. Откручивание шпильки ролика.

Снятие ролика со шпильки

Ролик старого образца под гаечный ключ легко можно снять для замены не целиком, а вытаскивая по частям, как показано на фото. Также можно и вставить новый ролик, но обязательно попадите ось натяжного ролика в упорном кольце.

Фото. Снятие ролика со шпильки

Дефект ремня ГРМ

Самый опасный дефект ремня ГРМ показан на фото ниже.Обычно при визуальном осмотре ремня обращают внимание на его истертость снаружи или сбоку. Но этот дефект не видать при визуальном осмотре, так как ремень выглядит как новый без изъянов. Его можно определить так, проведите пальцем по внутренней части ремня ГРМ против часовой стрелки, если хоть один зуб на отойдет в сторону, как показано на фото ниже, срочно меняйте на новый.

Фото. Дефект ремня ГРМ

Жрет ремень ГРМ

На фото показано износ ремня ГРМ, виновата помпа, помпа еще работает, но подшипник помпы имеет люфт, из за этого ремень стягивает в сторону. Меняйте помпу и ремень ГРМ.

Фото. Износ ремня ГРМ.

Фото. Ролик натяжки ремня ГРМ натянул по часовой стрелке.

На фото ниже как выровнялся ремень по шестерне после того как ролик ГРМ натянул по часовой стрелке. В этом случае помпа не причем, хватит изношенный ремень заменить новым.

Фото. Показан ремень ГРМ после натяжки ролика по часовой стрелке.

Регулировка клапанов ВАЗ 21083. Видео

Почему, ремень поставил по меткам но двигатель не развивает мощность?

Такие случаи часты, ошиблись на один зуб как двигатель будет не способствует полной мощности.Пример, проскочили на зуб вперед, двигатель заводится, даешь газ а он еле раскручивается, но стоит повернуть трамблер в сторону плюса, как двигатель развивает мощность. Но по нормальному трамблер должен стоять в центре по меткам на трамблере, с отдельным отклонением либо на минус это зависит от зажигания, если трамблер приходиться уводить в самый крайний то признак что ошиблись при установи ремня ГРМ.

Если ошиблись на зуб назад, то двигатель начал заводиться очень туго, ощущение что его закусывает, также появиться детонация при нажатии на газ (звон в двигателе).

Возникает вопрос, почему так происходит, смотришь на метки все правильно но двигатель работает не правильно, все дело в том, что метка на жестяном пыльнике по которой выставляется шестерня распредвала может быть слегка загнута как вниз так и верх, вот из-за этого бывают ошибки .

Фото. Метки трамблера при правильно установленном ремне ГРМ.

Главное, при замене ремня и правильно поставленное зажигание не сбивается, но это понятно по карбюраторным двигателем с трамблером.

На инжекторе это просто не определить, так как компьютер сам подстраивает зажигание, но если почувствовали, что двигатель стал работать хуже либо загорелась неисправность на панели, попробуйте переставить ремень на зуб.

Сорванная шпилька ГРМ. Видео

Стук распредвала и писк ремня генератора. Видео

Показано как натянуть ремень генератора и убрать писк, как натянуть ремень ГРМ и убрать стук распредвала. Так как ремонт происходит на холодном не прогретом двигателе, двигатель работает неустойчиво.Движок работает на газе метан, идиоты сделали очень большие зазоры в клапанах, поэтому остались щелчки. Хотя когда двигатель прогрелся до рабочей температуры стал работать мягче. Но самое интересное, этот двигатель машины ВАЗ 2114 уже прошел 180 000, и еще в прекрасном состоянии, научились делать машины и у нас.

17 сентября 2012 г. / Автор admin / Рубрика Ремонт ГРМ / Комментировать

Замена ремня ГРМ является одной из самых важных процедур технического обслуживания автомобиля.Обрыв ремня ведёт к поломке двигателя несущей под час дорогостоящий ремонт, тем более данный вид работ не требует больших материальных затрат и умения квалифицированного специалиста. Здесь очень важно понимать процессы, происходящие в работающем двигателе, чтобы правильно с ориентировать порядок проведения работ по замене ремня ГРМ. Поршень в момент сжатия топлива должен находиться в верхней мертвой точке, соответственно на зубчатом шкиве коленвала имеется метка, при совмещении с меткой на передней мертвой точке двигателя фиксируется данное положение.В момент нахождения поршня в верхней мёртвой точке, клапана данного цилиндра в головке блока должны быть полностью закрыты. Этому соответствует также установленное положение распредвала, принятым меткой. Выставлять метки необходимо по первому цилиндру двигателя. То есть поршень первого цилиндра находится в ВМТ, клапан полностью закрыты. Необходимо также понимать, что происходит следующее положение поршня, при котором происходит движение топлива и метки установлены правильно, соответствуют одному обороту распредвала и двум оборотам коленвала, то есть метка коленвала дважды перемещается с меткой на передней крышке двигателя, а правильное положение соответствует тому, когда поршень находится в том месте, где находится поршень. ВМТ в момент сжатия топлива и клапана первого цилиндра закрывает полностью, если все это понимать сам процесс установки ремня не вызывает никаких затруднений.Возьмите любой существующий двигатель внутреннего сгорания, все эти процессы останутся неизменными, независимо от конструкции привода. Нам остаётся разобраться лишь в нюансах характерных для каждого типа двигателя.

В этой статье я хотел бы рассказать об устройстве ГРМ двигателя, установленном на автомобиль ВАЗ 2109, с головкой блока цилиндров, имеющим 8 клапанов, то есть каждый цилиндр имеет один выпускной и один впускной клапан, соответственно работу этих клапанов обеспечивает один распредвал. И так с чего начать разбирать механизм привода ГРМ. На данном автомобиле удобнее будет снять переднее правое колесо. Внизу снять защитный кожух. Это нам необходимо, чтобы получить доступ к шкиву привода генератора и зубчатому шкиву привода распредвала. Сняв защитный щиток мы сможем открутить болт крепления шкива привода генератора. Предварительно необходимо ослабить натяжение ремня генератора, и снять ремень Затем снимаем пластмассовый защитный кожух сверху. Он держится на трёх крепёжных болтах.Ослабляем гайку крепления натяжного ролика, после этого ремень легко снимается с зубчатых шкивов.

Поршень находится в верхней мёртвой точке. Этому положению также соответствует риск на маховике, который совмещается с центральной прорезью шкалы установки зажигания. Её хорошо видно через смотровое окно в корпусе кожуха маховика.

Следующим этапом устанавливает метку зубчатого шкива привода распредвала, совмещая ее с выступом на защитном кожухе ГРМ. Это положение распредвала соответствует моменту сжатия топлива в камере сгорания, и клапана в цилиндре при этом закрытии.

Устанавливаем зубчатый ремень, так как показано на фотографии, пропуская его через помпу и натяжной ролик.

После того, как мы натянули ремень и зафиксировали натяжной ролик, очень важно ещё раз проверить, соответствуют ли метки правильному положению. Для этого проворачиваем коленчатый вал несколько раз и совмещаем метки, если они встали правильно. Закрываем верхний защитный кожух, устанавливаем нижний кожух и колесо. Всё, двигатель можно заводить.

Натяжка ремня ГРМ ВАЗ-2112 16 клапанов — Taxi Bolt

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл. 1. Снимаем защиту ремня ГРМ.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для, что бы открутить — закрутить болт крепления шкива.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть.Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15 °), для ослабления — по часовой стрелке) 9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпадают, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запустить двигатель.

Натяжение ремня ГРМ 1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90 ° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части между шкивами распределительных валов.

Оно должно быть таким, чтобы подать предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм.Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+ 15-30 ° С).

к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива — происходит подрез и последующий отрыв зубьев от основы.

Двигатель ВАЗ-2112 устанавливался на автомобили LADA «десятого» семейства: 2110, 2111 и 2112.Два вала ГРМ в этом двигателе приводятся в движение ремнём. При замене ремня надо суметь проконтролировать натяжение, и вроде бы, для этого выпускают спецоборудование. Мы считаем, что натяжка ремня ГРМ на ВАЗ-2112 может быть выполнена с использованием динамометра. Силу натяжения при этом удаётся выставить без ошибок. Надо только изготовить технологическую пластину, применяемую вместо натяжного ключа. Чертёж будет приведён ниже.

Дальше на видео показано, как именно проверяют натяжение, не пользуясь даже динамометром.

Процесс натяжки ремня ГРМ «от и до»

Все действия выполняем на холодном двигателе . Допустим, ремень сейчас заменяется и гайка на ролике не затянута. Тогда просто пропустите «шаг 1»:

Берём «крокодил» для АКБ и фиксируем ремень на шкиве. Затем ключом «на 17» ослабляем затяжку гайки (см. Фото).
Первый шаг перед регулировкой
В резьбовое отверстие рядом с роликом вкручиваем шпильку М8. На нее накручиваем две гайки.На ролик одеваем пластину и динамометром выставляем усилие — ровно 4 кгс.
Внутренняя гайка на шпильке должна касаться пластины. Сверху накручивают ещё одну гайку, фиксируя пластину на месте.
Взяв ключ «на 17», затягивают гайку на ролике. Рекомендуемое усилие — 33,2-41,1 Н * м.
Осталось удалить всё лишнее — пластину и шпильку.

На двигателе ВАЗ-2112 натяжение ремня ГРМ зависит от усилий, прилагаемое к регулировочному ключу. Усилие составлять 2,0 Н * м. А у нас дистанция от оси до «ушка» составляет 51 мм (см. Ниже). Умножьте 0,051 на 39,2266 (4 кгс в ньютонах), и получится необходимое.

Чертёж пластины

Из стали толщиной 2 мм изготовляют пластину, показанную на чертеже. Выкройку нужно делать, основанный на использовании гибочного оборудования. При «гибке» длина уменьшается, и значит, размеры выкройки будут больше, чем 94 × 75 мм.

Резьбу под винты М4 нарезают стандартным способом.Каждый винт должен выступать за плоскость на 7 мм.

Если пластину не изготовлять

Нет Ключ для регулировки натяженияНа рукоятке можно сделать прорезь, и тогда, установив динамометр, регулируют усилие так, как показано выше.

Если усилие будет составлять 4 кгс, тогда дистанция от прорези до средней точки между штифтами должна равняться 49,5 мм. Отличие между методами «1» и «2» очень простое: во втором случае пластина (ключ) не фиксируется.Значит, ключ придётся удерживать на одном уровне, закручивая при этом гайку. Делайте выбор.

Ещё один метод проверки натяжения ремня

Удобно проверять натяжение, когда крышка ГРМ установлена:

На холодном двигателе между краем крышки и ремнём должен вставляться щуп d = 16 мм;
Для прогретого мотора вносит поправку: d = 12 мм.

Роль щупа может выполнять трубка, стальной прут и т.д.

Предостережение от ошибок

Если говорить о двигателе ВАЗ-2112, натяжение ремня ГРМ можно усилить или ослабить.При этом надо придерживаться рекомендаций:

Отверстия под штифты сначала находятся в левой нижней четверти;
Взяв настроечный ключ, натяжение усиливают, вращает ролик против часовой стрелки.

Результат правильной и ошибочной настройки показано ниже. Повороту вправо должно соответствовать ослабление натяжения. А тот, кто сделал всё наоборот, пусть затем обижается на себя: ремень очень быстро износится!

При соблюдении всех рекомендаций отверстия не могут оказаться вверху (как на фото 2).

Замена на самонатяжной ролик (автомат-натяжения)

Не рискуйте без надобности — нужен только оригинальный ролик 2112-1006120 или его аналог.

Ради чего мы старались

При нарушении моторчика в работе ГРМ ВАЗ-2112 успешно гнёт свои клапаны, требуя их замены. К нарушению относится обрыв ремня, а также перескок через несколько зубцов. Возникает вторая неисправность при заниженной силе натяжения, а первая — это результат износа ремня в целом. Делайте выводы.

Регламент и артикулы

Проверяйте натяжение ремня ГРМ каждые 15 тыс. км — это регламент. Артикул ремня, приводить не будем — речь шла не о замене.А решив поменять натяжной ролик, найдите деталь 2112-1006120-XX. Вместо XX могут идти цифры от 00 до 10, и всё это — продукция отечественных заводов (00 — это ВАЗ).

Комплектующие, выпускаемые в России.

Все аналоги

Сразу переходим к списку:

МАСТЕР СПОРТ 2112-1006120-AT-PCS-MS
МОМЕНТ КР5048 или 830900АЕ2
INA 531075010

Показать весь список.

CORAM C747
ПИЛЕНГА ПТ-П 1545
FINWHALE BT010
ESPRA 2112-1006120 / ES0120
ВОРОТА T42042A
SCT SR 912
ВБФ 830900АЕ1
КВАРЦ QZ-12-6120 или QZ21126120

Особой популярностью пользуются бренды GATES, INA.

Замена ремня и двух роликов, все шаги на одном видео

Правильная натяжка ремня ГРМ на автомобилях производства «АвтоВАЗ» является несложной, однако требующей определенных специальных познаний процедуры. Алгоритм действий может немного различаться в зависимости от модели силового агрегата, а не от марки авто. Отличия существуют в процедуре замены и натяжки ремня на 8-ми клапанных и 16-ти клапанных моторах. О том, как натянуть ремень ГРМ на обоих типах автомобильного «сердца», читайте далее.

Четырехцилиндровые восьмиклапанные силовые агрегаты чаще встречаются на:

ВАЗ-2108 — 2115;
ВАЗ-2110 — 2111.

Шестнадцатиклапанные двигатели в основном применяются:

На ВАЗ-2112;
Лада приора;
Лада калина;
Лада ларгус;
Лада гранта;
Лада веста.

Некоторое количество автомобилей семейства «Самара 2» также оснащалось 16-ти клапанными моторами.Помимо этого, такие двигатели ставились и на модели 2110-2111.

Когда создается натяжка ремня газораспределительного механизма

Натяжка ремня ГРМ ВАЗ-2112 и других моделей ВАЗ в следующих случаях:

Установка нового ремня;
Ослабление ремня;
«Проскакивание» ремня с нарушением регулировки ГРМ;
Замена натяжного ролика и других механизмов привода ГРМ.

Проверяют работоспособность ГРМ на ВАЗ-2114 и других моделях, оснащенных 8-ми клапанными агрегатами, путем путем распредвала распредвала вручную. Исправный механизм должен с некоторыми усилием провернуться. Неисправный, как правило, не поддается воздействию.

Во время процедуры необходимо проверить компрессию в каждом время из цилиндров. Простейшим способом сделать это плотное закрытие свечного отверстия бумагой. При наличии давления в цилиндре заглушка на определенном этапе проворачивания распредвала выбивает с посадочного места.
Аналогичную проверку на 16-ти клапанных двигателях проводить не рекомендуется. Слишком велик риск повреждения изначально исправного клапанного механизма. В поршнях полуторалитровых моторов этого типа нет проточек. Поэтому клапаны, опускающиеся вниз, гнутся при контакте с поверхностью поршня.

Натяжка ремня на 8-ми клапанных моторах ВАЗ

Перед тем, как натянуть ремень ГРМ на ВАЗ, выполнить следующие подготовительные работы:

Вывесить и снять правое переднее колесо;
Выкрутить 3 болта крепления передней крышки привода ГРМ;
Снять крышку;
Ключом «на 17» ослабить затяжку натяжного ролика.

После этого следует сверить метки привода.Одна из них, расположенная на шкиве коленвала, должна совпадать с установочным усиком задней крышки. Одновременно с этим сверяют метку на маховике. Она должна быть на одном уровне с установочной меткой на приливе блока.

ВАЖНО! В реальности достижения точного совпадения меток удается не всегда. Поэтому механизм настраивают с погрешностью +/- 1-2 мм. Это не оказывает заметного влияния на ходовые качества автомобиля.

Если метки совпадают, вопрос о том, как натянуть ремень ГРМ, можно считать решенным. Не снимая ремня, необходимо подвинуть ослабленный натяжной ролик вправо таким образом, чтобы возникло необходимое натяжение. После этого ролик намертво затягивают. Для регулировки ролика используется специальный «рогатый» ключ. При его наличии можно использовать двумя крестовыми отвертками, которые вставляют в специальные отверстия на ролике.

При несовпадении меток ремень ГРМ на ВАЗ-2109 необходимо снять со шкивов. После этого сами шкивы по отдельности выставляются по меткам.Обратный монтаж ремня лучше начинать с задней ветви. После его установки ролик затягивают.

ВАЖНО! Шкивы, расположенные по меткам, при установке ремня ГРМ ВАЗ-2114 и других переднеприводных моделей, могут смещаться на 1-2 зуба. Если подобное происходит, выставлять метки следует с погрешностью влево, позволяющей компенсировать смещение. После установки ремня шкивы сами встанут в необходимое положение.

Необходимо закончить натяжку и фиксацию ремня, после чего вручную проверить двигатель на 2-3 оборота за шкив коленвала. Для этого удобно использовать головку «на 19» с удлинителем. КПП должна стоять на «нейтрали». Если после проворачивания метки не сместились относительно друг друга, можно считать оконченной. Сборку производят в обратную последовательность.

следует ответить на вопрос о том, как проверить состоятельность натяжения. Для этого необходимо зажать ремень между большим и указательным пальцем и повернуть на 90 °. Мастер должен быть в состоянии сделать это, иначе ремень вызывает чрезмерно натянутым.

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, производится аналогичным образом. Однако есть небольшая отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов.Один из них подвижный, использующийся для натяжения. Второй — опорный.

Всем привет! Недавно заметил под капотом посторонний стук.Покрутился вокруг мотора, стучало, вроде как, со стороны ГРМ. Проверил натяжение ремня ГРМ, слабоват. Решил, что он и является источником шума, ослабленный ремень болтается и цепляет за кожух.Решил подтянуть, за одно и проверить состояние ремня, поскольку прошел он уже 22т.кмНатянуть ремень на шестнаре, не намного сложнее, чем на 8кл. Из спец. инструмента понадобится только ключик для натяжения ролика.

У меня такой ключик, не самый удобный, но свое дело делает. Для начала следует снять ролик- натяжитель ремня генератора. (на авто с кондером или ГУРом) Скинуть приводной ремень и отложить его в сторону.Открутить 5 болтов и снять кожух ГРМ.

Отпустить ключем на 17, гайку крепления ролика. Натянуть ролик ГРМ, так, чтобы прогиб ремня, между шестернями составлял 5,4 ± 0,2мм. под нагрузкой 100 Н (10 кгс).

Натяжение пружины против часовой стрелки. Таким образом, чтобы отверстия на ролике находились снизу.

Я проверяю натяжение с помощью линейки и 10кг гири, установив линейку на ремень между шкивами, а на линейку гирю.Можно конечно обойтись и без, этого, выставив «на глаз». С опытом можно достаточно точно, натянуть ремень проверяя натяжение пальцем.

Натяжение ремня рекомендуют при температуре двигателя 25-30гр.
