Как выставить зажигание на ВАЗ 2107, инструкция по установке на карбюраторе и инжекторе

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, сделанным по последнему слову техники и нафаршированным сложной электроникой. В этом её прелесть — не нужно по всякому поводу обращаться к специалистам автосервиса, большинство работ по обслуживанию авто способен сделать сам хозяин. Сюда относится и процедура настройки зажигания, которую в состоянии выполнить каждый желающий, предварительно изучив подробную инструкцию.

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

  1. Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
  2. После ремонта двигателя, сопровождавшегося его разборкой.
  3. После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
  4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
  5. После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива. Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей.

Ремонт глушителя на «классике» детально изучен здесь: http://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2107.html

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

  • механическая с контактами — прерывателями;
  • бесконтактная;
  • управляемая электронным блоком (ЭБУ).

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Схема бесконтактного зажигания семёрки с карбюратором

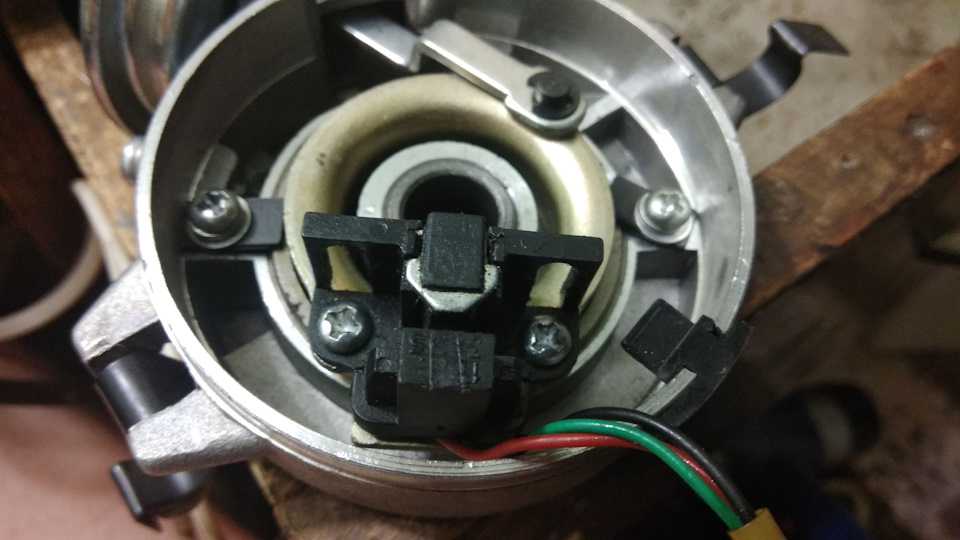

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Система зажигания ВАЗ 2107 с инжектором

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

  • отвёртка плоская;
  • металлический щуп толщиной 0,35 мм;
  • ключ рожковый размером 13 мм;
  • автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
  • ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
  • ключ для откручивания свечей.

Инструмент для настройки зажигания

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: http://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

  • насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
  • при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
  • поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
  • контакты внутри трамблёра разомкнуты;
  • подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

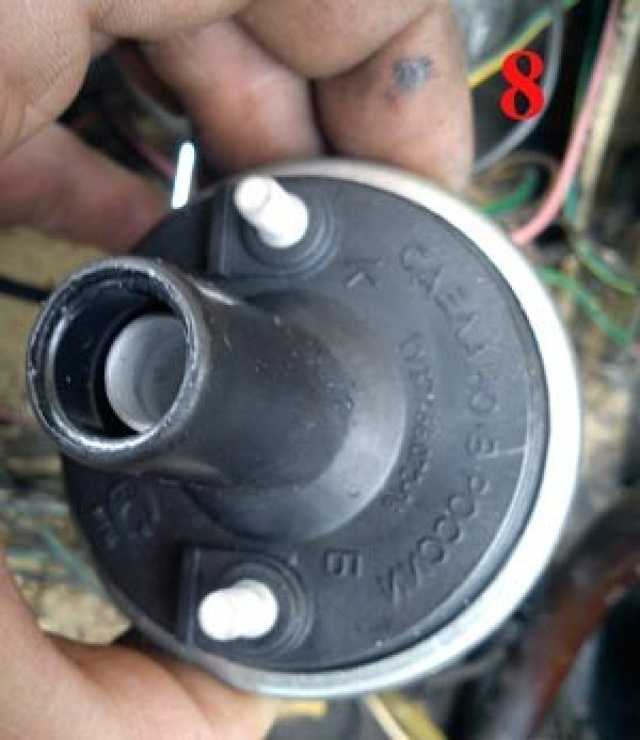

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

  1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
  2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
  3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
  4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
  5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: http://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

  • снимите крышку трамблёра;
  • открутите гайку его крепления;
  • вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
  • прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Фотоинструкция по настройке

Первым делом совмещаются метки на шкиве и крышке ГРМ
Трамблёр вставляется в отверстие так, чтобы бегунок указывал на 4 цилиндр
Юбка распределителя прижимается к блоку гайкой на 13 мм
Зазор проверяется щупом при разомкнутых контактах
Зазор корректируется, если открутить 2 винта крепления контактной группы
Лампочка загорится в момент появления искры

Видеоматериал о правильной установке зажигания

Проверка и настройка угла опережения

Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

  • при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
  • определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
  • подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.

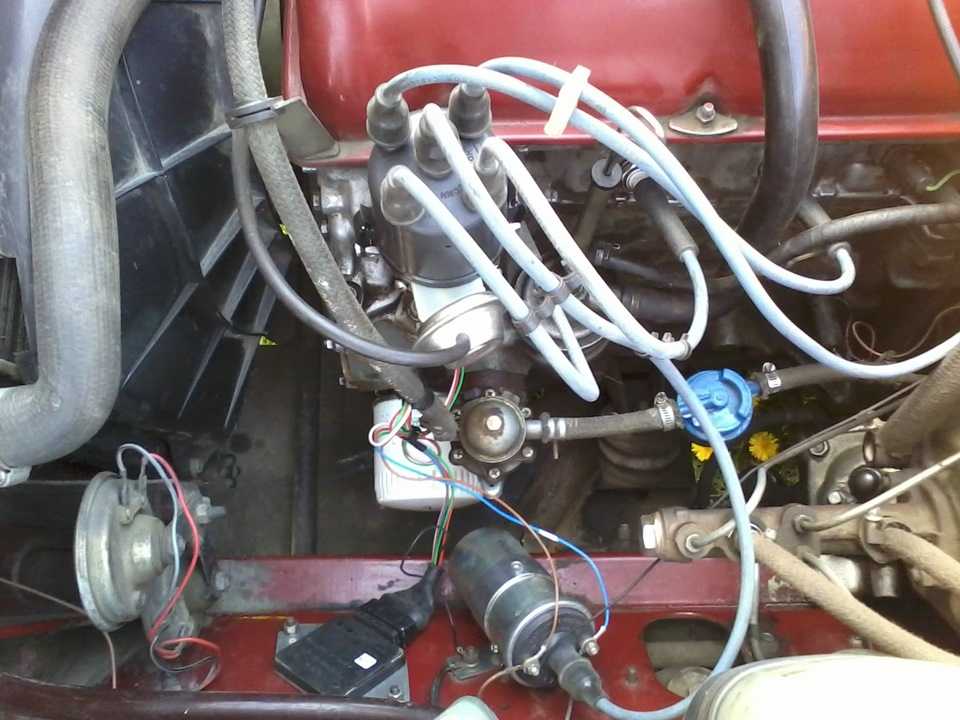

Угол опережения регулируется поворотом корпуса распределителя

Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.

По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

Совет. Стук пальцев нередко прослушивается, когда вы заливаете топливо с низким октановым числом. Тогда надо уменьшать угол опережения, чтобы детонация (она и вызывает стук) не разрушала поршневую группу. Применяя качественное горючее, угол следует увеличивать, дабы улучшить динамические характеристики ВАЗ 2107.

Как выставить зажигание без лампочки — видео

Как выставить зажигание на ВАЗ 2107 с инжектором?

Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:

  • положения коленчатого вала;
  • расхода воздуха;
  • положения дроссельной заслонки;
  • лямбда-зонда.

Мультиметр для проверки модуля зажигания

По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:

  1. Отключить от модуля все провода.
  2. На мультиметре установить предельную величину измерения 20 кОм.
  3. Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
  4. Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.

На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками

Видео по проверке модуля зажигания

Правильно выставить зажигание важно после разборки силового агрегата либо снятия трамблёра без фиксации меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-то глубоких знаний и специальных инструментов. Главное, — понять, что искра должна появиться в 4-м цилиндре во время такта сжатия и уловить этот момент, действуя по инструкции.
