ВАЗ 2106-2114 – сравниваем замки зажигания у разных моделей

Сравнивать замок зажигания ВАЗ 2106 и родственных ему моделей вряд ли будет потенциальный покупатель продукции отечественного автопрома, а вот фанату-механику в нашем кратком обзоре наверняка будет что почерпнуть или покритиковать.

Для чего авто замок зажигания?

А знаете ли вы, что в первых авто вовсе не было замка зажигания? Как тогда заводили двигатель? С помощью специального кривого ключа, вручную раскручивая силовой агрегат. На сегодняшний день ситуация изменилась в корне и уже существуют машины, которые привести в рабочее состояние можно простым нажатием на специальную кнопку. Стоят они очень дорого и основной массе приходятся не по карману. Да и несмотря на это новшество в них тоже есть замок зажигания, больше выполняющий роль считывающего устройства. Рассмотрим все функции этого элемента.

Прежде всего с его помощью вы приводите в действие мотор. Кроме того, этот узел контролирует подачу питания к электрическим системам авто и не дает аккумуляторной батарее разрядиться во время длительных стоянок. Состоит он из механической и электрической части. Необходимо вставить ключ в устройство переключения, а уже при повороте происходит замыкание нужных контактов. При этом каждая часть – это независимый элемент и вы легко можете заменить один из них, не трогая второй.

Что общего у всех моделей?

Замки зажигания ВАЗ 2107, 2106, 2109 и следующих моделей имеют одинаковый принцип работы. Напряжение подается на 30-й контакт, такое название пошло от предохранителя, рассчитанного на 30 ампер. В некоторых случаях используется две линии 30/1 и 30/2. 15-й контакт отвечает за обеспечение питания главной цепи зажигания. А вот с «50» напряжение поступает непосредственно на втягивающее реле стартера.

В режиме «Паркинг» происходит замыкание контакта ITN, и с него напряжение поступает на дополнительное оборудование. Включив зажигание, вы также задействуете ITN, но вместе с ним подключаются еще 15/1 и 15/2. Если переходите в режим старт, включаются только 15/1 и 50 контакты. Все это работает как часы, но тогда какие отличия мы ищем у замков зажигания различных моделей ВАЗ?

Эволюция замков зажигания

Начнем со всеми любимой «семерки». На нее устанавливается бесконтактная или классическая система зажигания. Во втором случае есть прерыватель, в первом варианте это устройство заменили коммутатором, что позволило улучшить условия запуска движка. Работа коммутатора заключается в регулировке напряжения на свечах и, соответственно, энергии искрового заряда.

Заранее следует оговорить, что отличается только схема замка зажигания ВАЗ 2109, 2110, 2114 и последующих поколений от «классики», поведение авто одинаково при установке ключа в конкретное положение. Вы вставляете ключ при нулевом положении, в этом случае отключены абсолютно все электросистемы. Прокрутив его немного по часовой стрелке, вы активируете движок и включаете зажигание. Следующая позиция отвечает за запуск стартера. Ну а если провернуть ключ в обратном направлении от нулевой метки, то вы перейдете в режим «Паркинг». Как только вернетесь в исходное положение, на свечах теряется искра и мотор глушится.

Все старые модели «классического семейства», выпущенные до 2009 года, снабжены пятью клеммами, а вот последующие уже имеют иную схему. В этом случае из цилиндра выходят провода, они соединяются в специальном выносном разъеме. В замках зажигания ВАЗ 2110 и более поздних поколениях используется только одна цепь и токопроводящая линия. Получается, что в «десятках» осталось всего три клеммы – «30», «15» и «50». В предыдущих поколениях две добавочные клеммы подключены к иммобилайзеру. А в авто, выпущенных позже 2010 года, нет третьего режима «Паркинг».

Стоит уделить немного внимания и «девяткам». В этом случае замок зажигания может быть двух образцов. Отличаются они длиной ключа и количеством позиций, можно сказать, что эта модель является переходом от старого типа к новому.

Итак, старые модели имеют более длинный ключ и четыре позиции, описываемые выше. В новой комплектации ключ стал несколько короче, а количество режимов работы сократилось до трех, как в десятках. Замки зажигания ВАЗ 2114 немного совершеннее по конструкции. Они блочного типа и состоят из следующих частей: клеммы низкого и вывод высокого напряжения, два типа обмотки (первичная и вторичная) и железный пластинчатый сердечник. Благодаря особенностям конструкции, а точнее, общему корпусу, подобные узлы намного проще устанавливать. Еще одной особенностью является укороченный проводник.

carnovato.ru

Замена замка зажигания ВАЗ-2109 (карбюратор, инжектор): пошаговая видеоинсттрукция

Одним из главных узлов ВАЗ-2109 можно назвать замок зажигания, именно от него зависит успешный старт автомобиля и работа элементов, зависящих от электросети. Обычно он работает долго, безотказно, ломается крайне редко, но если это произошло, то замена неизбежна. Некоторые автолюбители проездили половину жизни и ни разу не столкнулись с этой проблемой, другим повезло меньше. В любом случае, чтобы уверенно ездить по дорогам, желательно знать, как самостоятельно заменить этот элемент автомобиля.

Устройство

На ВАЗ-2109 можно встретить зажигание нового, а также старого образца. У старых образцов имеются 4 положения, длинный ключ и реле. У новых есть 3 положения и короткий ключ, а реле в нем вовсе не предусмотрено. Замок зажигания у ВАЗ-2109, так же как и у других автомобилей, рассчитан на выполнение двух функций: блокировать рулевую колонку (механическую) и замыкать контакты при повороте ключа (электрическую).

Электрическая часть работает в зависимости от поворота ключа:

• авто обесточено – 0;
• напряжение подано на всю электросеть – 1;
• подача тока только на стартер – 2;
• включение аварийного освещения.

Читайте также: Что выбрать: ВАЗ-2109 или ВАЗ-2114

Неисправности

Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.

Электрические неисправности могут появиться при любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации когда контакт отсутствует – не функционируют все составляющие системы. При наличии контакта не в том месте, где требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена зажигания и проверка

Чтобы заменить замок зажигания, нужно все действия выполнять в определенной последовательности:

1. Перед выполнением замены необходимо снять минусовую клемму с аккумулятора.
2. Снимите кожух рулевой колонки и два переключателя, расположенных под рулем.
3. После этого нужно вставить ключ в замок зажигания и установить в нулевое положение. Это необходимо для того, чтобы произошло отключения противоугонного устройства.
4. Далее открутите 4 болта, на которых держится замок зажигания. Если установлены болты со срезанной головкой, следует сбить их с помощью молотка и зубила.
5. После откручивания (сбивания) болтов, достаньте их из отверстий, воспользовавшись плоскогубцами.
6. С левой стороны уберите скобу, а потом с правой – снимайте замок зажигания.
7. Потом разъедините колодку проводов с электрическим разъемом.
8. Заберитесь под приборную панель, там отсоедините разъемы замка зажигания от реле.

Установка нового замка должна выполняться шаг за шагом в обратной последовательности.

Чтобы проверить контакты на колодке проводов, воспользуйтесь омметром. На приборе обязательно должен высвечиваться ноль. Если его показания другие – меняйте контактную группу.

Чтобы изменить контактную группу, нужно выполнить следующие действия:

1. Воспользовавшись отверткой, открутите винт, на котором крепится крышка.
2. Отогните пластиковые защелки, которые держат крышку, потом снимите ее.
3. Снимите контактную группу.

Читайте также: Порядок затяжки болтов головки на ВАЗ-2109

Устанавливается контактная группа также в обратной последовательности.

Не во всех случаях удастся обнаружить на ВАЗ-2109 четыре болта на рулевой колонке. На некоторых моделях он может быть закреплен при помощи двух болтов и крючка.

ladaautos.ru

Подойдет ли замок зажигания от ваз 2108 на ваз 2114?

По креплению-да.

Запросто — нет. Вернее, сам-то замок по форме/креплению одинаковые, а вот распиновка разная будет. Если грамотный, то перепиновку самому можно сделать.

нет, на говночетырке он стоит от 2110

На вид одинаковые, а контакты разные. Устроите замыкание и пожжёте проводку.

touch.otvet.mail.ru

Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание!
Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Краткое содержание:

Когда нужно менять замок зажигания и контактную группу?
Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте.

Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание!
Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале с «АКБ – это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей»)

• Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

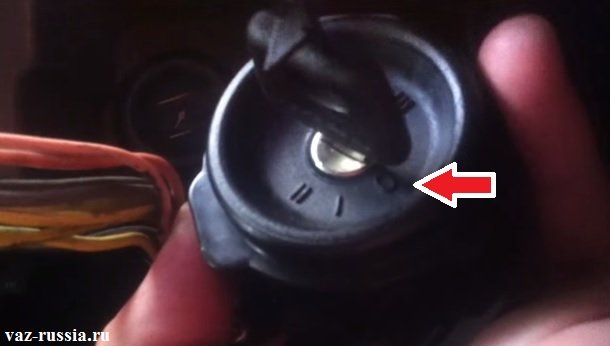

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание!
Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

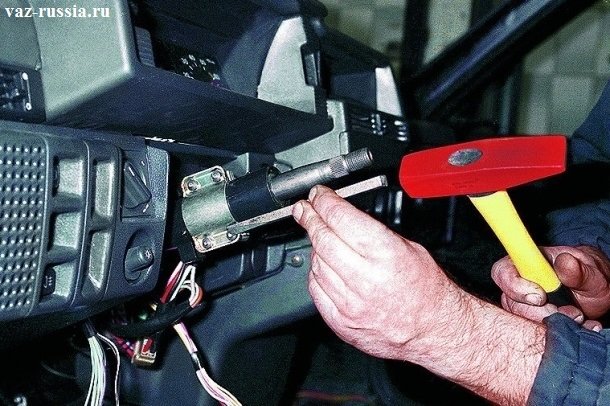

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила. (Обязательно прочтите пункт «Важно!»)

Примечание!
Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

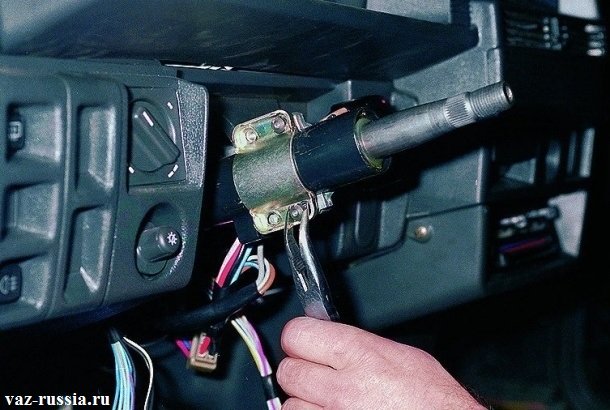

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

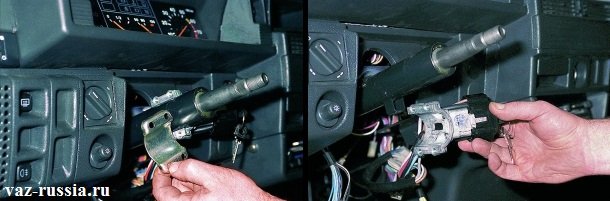

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

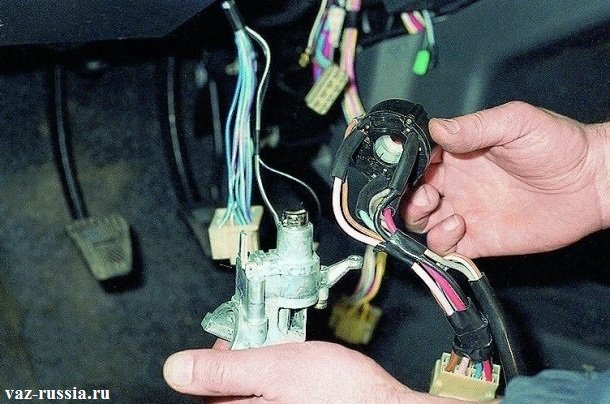

7) Теперь разъедините колодку проводов с электрическим разъёмом.

8) И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка:
Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

2) Далее при помощи «Омметра» или же «Мульти-метра» с включенным на нём функцией «Омметр», подсоедините его выводы к электрическому разъему и после чего посмотрите на показания прибора.

Примечание!
Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

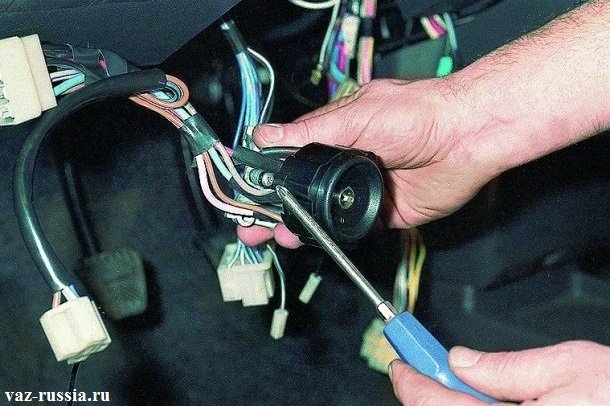

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

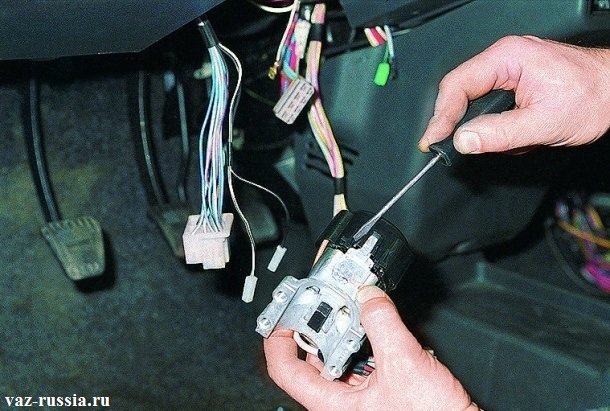

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

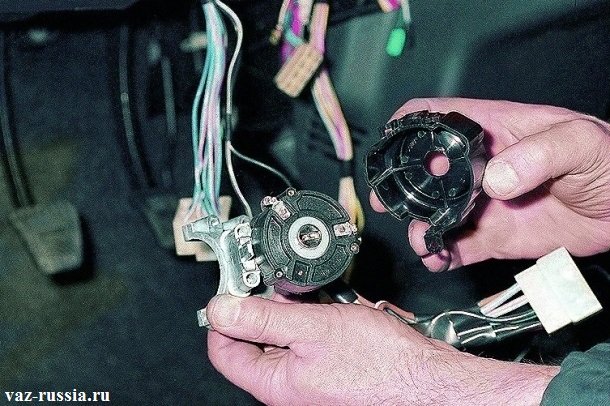

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание!
Установка контактной группы, осуществляется в обратной последовательности!

Важно!

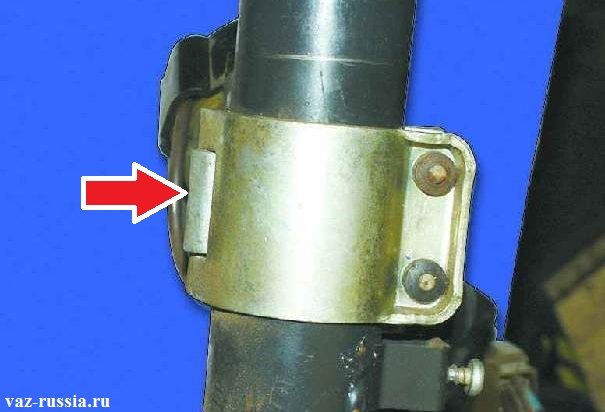

Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Дополнительный видео материал:
Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.
