Как подключить камеру заднего вида: простая инструкция

© Источник. https://electro-kot.ru

30 Июн 2020, 14:59

В статье представлена простая инструкция, как подключить камеру заднего вида.

Автовладелец, заботящийся о своей безопасности и желающий чувствовать себя комфортно за рулем, может поинтересоваться, как подключить камеру заднего вида. Функциональность и качество работы рассматриваемого оборудования напрямую зависят от того, правильно ли оно установлено. Монтировать камеру заднего вида можно как с наружной, так и со внутренней стороны авто. Если вы решили отдать предпочтение первому варианту, закрепите камеру в нише над бампером машины. Сделав это, вы обеспечите себе идеальный угол обзора. Если же техника будет установлена внутри салона (на заднем стекле), часть экрана займет багажник.

Зато не придется беспокоиться о безопасности устройства – вы надежно защитите его от негативных воздействий любого вида.

Выбрав способ монтажа, подумайте о том, как подключить технику. Вы сможете сделать это, придерживаясь простой инструкции:

1. Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.
2. Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
3. Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.
4. Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
5. Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
6. Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
7. Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.
8. После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

Следуя приведенным выше рекомендациям, вы без труда подключите камеру заднего вида и сможете использовать ее для безопасной парковки или во время движения по дорогам. При этом не имеет значения, какому виду техники вы отдали предпочтение – схема подключения не претерпит значительных изменений. Однако если вы не умеете работать с электрикой, лучше не рисковать и доверить решение этой задачи квалифицированным специалистам. Они быстро установят и подключат устройство, обеспечив вам комфорт и безопасность на дороге.

Камеры заднего вида: вопросы и ответы

Ежедневно нам задают множество вопросов о камерах заднего вида. Сегодня мы подробно ответим на самые популярные из них:

• Почему на сайте встречаются идентичные по корпусу камеры, но с разной ценой?
• Что за красный провод выходит у тюльпана?
• Совместима ли камера AVEL с установленным в автомобиле монитором или головным устройством?
• Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?
• Почему на автомобилях концернов VAG, Mercedes и некоторых других производителей камера работает с помехами или не включается при запущенном двигателе?
• Каков ресурс камер заднего вида AVEL и их гарантийный срок?
• С какими проблемами, связанными с камерами заднего вида, обращаются в сервисный центр чаще всего?

Самый популярный вопрос: я вижу 3 штатные камеры на свой автомобиль, одинаковые на внешний вид, но с разной ценой. Чем они отличаются?

Основное отличие камер заднего вида – это видеосенсор, который обеспечивает качество изображения, и линза, которая обеспечивает угол обзора. Для сравнения давайте посмотрим на скриншот, демонстрирующий одновременный видеозахват с трёх моделей камер:

• AVS327CPR с CCD HD сенсором и широким углом обзора, который обеспечивает широкоугольная стеклянная линза,
• AVS315CPR с CMOS сенсором и ИК подсветкой,
• AVS112CPR – экономичный вариант камеры с CMOS сенсором и LED подсветкой.

На скриншоте видны различия в качестве изображения с камер при разном освещении. Каждый автовладелец может выбрать камеру, которая подходит под его нужды. Если Вам важен угол обзора и качественная картинка при недостаточном освещении, тогда стоит присмотреться к моделям с CCD HD сенсором. Если Вы используете автомобиль исключительно днём, тогда можно ограничиться камерой подешевле. Кроме того, при парковке вечером, если в автомобиле не очень хороший свет от задних ходовых огней, камеры с ИК и LED подсветкой обеспечат видимость объектов, находящихся позади автомобиля.

Стенд для одновременного видеозахвата с трёх камер заднего вида

Ch2 – AVS112CPR (CMOS LED), Ch3 – AVS315CPR (CMOS IR), Ch4 – AVS327CPR (CCD HD)

Ch2 – AVS112CPR (CMOS LED), Ch3 – AVS315CPR (CMOS IR), Ch4 – AVS327CPR (CCD HD)

Второй по популярности вопрос: что за красный провод выходит из тюльпана в проводке, идущей в комплекте с камерой заднего вида AVEL?

Существует два типа мониторов:

• первый тип переходит в режим показа камеры заднего вида по видеосигналу,
• второй – с помощью активационного провода

Если у Вас монитор второго типа, то в нём должен быть провод для активации режима отображения камеры заднего вида. Для удобства прокладки кабеля в проводку из комплекта с камерой встроен дополнительный провод, один конец которого вы подключаете к активационному проводу монитора, второй – к «+» фонаря заднего хода.

Таким образом, Вам не нужно тянуть отдельный провод питания для подключения монитора.

В камерах с HD сенсором AVS327CPR активационный провод, который необходимо подключать к фонарю заднего хода, совмещен с питанием камеры и скрыт. Его отдельное подключение не требуется.

Перейдём к вопросу номер три: совместима ли камера заднего вида AVEL с уже установленным головным устройством или монитором?

Если в Вашем автомобиле установлено не заводское оборудование, а стороннее, не зависимо от того монитор это или головное устройство, то проблем с подключением возникнуть не должно. Чтобы в этом убедиться, необходимо предварительно ознакомиться с инструкцией от монитора или ШГУ. Если инструкции у Вас нет, то убедиться в наличии видеовхода под камеру можно визуально, чаще всего они подписаны.

Если же у Вас установлено оригинальное заводское оборудование, то может понадобиться стороннее оборудование в виде переходников, видеоинтерфейсов и т.

п. Также существуют оригинальные головные устройства, которые не поддерживают подключение камеры заднего вида. В данном случае перед покупкой камеры рекомендуем проконсультироваться со специалистом по установке дополнительного оборудования.

Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?

Оставить старую проводку можно только в том случае, если у Вас на старой камере 2 разъёма: тюльпан и разъём питания. В этом случае мы поможем Вам подобрать камеру с такими же разъёмами.

Если же на автомобиле была установлена камера другого производителя с пиновым разъёмом, лучше всего проводку заменить, так как распиновка разъёмов и потребляемое напряжение на камерах может различаться, даже если разъёмы одинаковые.

Очень часто владельцы автомобилей концернов VAG и Mercedes задают нам один и тот же вопрос: почему камера работает с помехами или не включается при запущенном двигателе?

Если наблюдаются вышеперечисленные проблемы, значит, питание лампочки заднего хода в Вашем автомобиле осуществляется через ШИМ-контроллер, который необходим для регулировки яркости свечения и диагностики работоспособности лампочки. Питание+12В то подключается, то отключается на лампочке. Камера заднего вида чувствительна к изменениям на ее входе питания.

Для решения этой проблемы необходимо подключить камеру заднего вида через дополнительное нормально разомкнутое четырёхконтактное РЕЛЕ, также может понадобиться ДИОД, чтобы убрать шумы. Схемы подключения можно найти на популярных автомобильных ресурсах, но лучше всего обратиться к специалистам.

Последние два вопроса можно объединить в один. Ниже расскажем, какой средний ресурс у автомобильных камер AVEL, каков гарантийный срок и с какими проблемами чаще всего обращаются в наш сервисный центр.

Статистические данные, которые мы старательно собираем на протяжении многих лет работы, позволяют нам уверенно заявить, что средний срок работы автомобильной камеры заднего вида составляет 3-4 года. Встречаются среди автомобильных камер и долгожители. Так, у одного из наших постоянных клиентов камера на автомобиле служит уже 9 лет. Чаще всего после 3-4 лет автовладелец меняет свой автомобиль на новый и приходит к нам уже за другой камерой. Однако мы приводим статистику по клиентам, у которых камера действительно вышла из строя по той или иной причине после гарантийного срока. Обычно они берут такую же модель камеры, при этом замена камеры занимает несколько минут.

Также по нашей статистике процент брака за год составляет всего 2-3% в зависимости от модели. За год мы продаём около 5000 камер заднего вида, при этом в тот же год заменяем по гарантийным случаям около 130 камер. Здесь стоит отметить, что самая частая проблема, с которой к нам обращаются в сервисный центр, – это отсутствие изображения. Диагностика проводится сразу при клиенте, и, если камера действительно не работает, она заменяется на новую. После чего старая камера разбирается для подробного изучения причины поломки.

Таким образом, мы выявили 2 основные причины поломки камер:

Самая распространённая причина поломки камеры заднего вида – это заливка водой, несмотря на заявленную степень защиты IP67. Проанализировав ситуацию, мы пришли к выводу, что зачастую на автомобильных мойках в камеру бьют сильной струёй воды, поднося сопло пистолета непосредственно к камере.

Конечно, это приводит к нарушению герметичности, так как сильная струя воды продавливает герметик. Мы всегда идём на встречу нашим покупателям и без лишних вопросов меняем камеру на новую. Однако предупреждаем, что защита IP67 – это защита от погружения в воду, а не от моек высокого давления. Лучше всего, если сопло мойки высокого давления будет находиться не ближе 50 см от самой камеры.

Вторая причина поломки – это заводской брак: недочёты при сборке камеры или выход из строя электронных элементов.

В конце статьи хотим рассказать Вам о самых распространённых негарантийных случаях, с которыми к нам обращаются. Их не так много, и чаще всего они являются следствием непрофессионального подключения / установки.

Человек обращается к гаражному мастеру или мастеру, который не самым лучшим образом разбирается в установке дополнительного оборудования, и получает на выходе некачественную услугу и сломанную камер

Итак, самый распространенный негарантийный случай – это сгоревший процессор камеры заднего вида. Специалист сервисного центра сразу определяет такую проблему, так как она проявляется при визуальном осмотре проводки.

Самая распространенная проблема – это отсутствие на камере блочка, понижающего напряжение. Его отрезают, чтобы было легче провести проводку, и на место не ставят. Таким образом, на камеру подаётся напряжение большее, чем должно быть (12 Вольт вместо 5 Вольт), и камера перегорает.

Вторая причина отказа от замены по гарантии – это отрезанный провод, опять же для облегчения проводки кабеля по автомобилю. Провод от камеры отрезают, но не всегда понимают, как соединить их обратно, часто путая провода питания камеры и провода видеосигнала. В этом случае камера выходит из строя моментально.

Конечно, негарантийных случаев не так много, но они имеют место быть. Поэтому мы призываем Вас быть внимательными при самостоятельной установке или обращаться в проверенные установочные центры.

Установка камер заднего вида в СПб, монтаж автомобильных камер заднего вида

Зачастую перед водителем встаёт задача припарковать машину в стеснённых условиях, где важно самое минимальное расстояние. При этом очень сложно не задеть чужую машину или не повредить свою. Здесь на помощь автолюбителю приходит камера заднего вида. При помощи этого устройства водитель может видеть все помехи позади машины и определить безопасное расстояние до них. Выручит она и в режиме плохой видимости (дождь, снег, туман), а также в ночное время.

Из широкого спектра моделей, представленных в продаже, можно выбрать камеру, отвечающую нужным параметрам. Видеокамеры различают по их характеристиками и функциям.

На что стоит обратить внимание при выборе:

• угол обзора;
• наличие динамической (парковочной) разметки;
• наличие инфракрасной подсветки;
• возможность передавать сигнал на монитор в зеркальном отображении;
• цветная или чёрно-белая съёмка;
• разрешение видеозаписи и матрица;

а также способ передачи видеосигнала: при помощи провода или с помощью радиосигнала.

В настоящее время камера заднего вида является самым надёжным и удобным устройством, которое гарантирует транспортному средству безопасное движение задним ходом. Её можно подключить к любому дисплею автомобиля и в режиме реального времени контролировать пространство за задним бампером машины, что поможет избежать сложных ситуаций при манёвре.

По Вашему желанию камера может быть установлена в различные элементы кузова автомобиля:

• в задний бампер;
• в крышку багажника;
• в плафон подсветки номерного знака;
• на стекло внутри салона.

Как подключить камеру заднего вида к магнитоле автомобиля своими руками

Остались в прошлом времена, когда машина считалась только средством передвижения. Сегодня автомобиль – это демонстрация успешности его владельца, а также символ своеобразной «гонки» за удобством и самыми новыми технологиями.

Пытаясь повысить аэродинамические характеристики собственных авто, некоторые автопроизводители совсем упускают из виду обзорность автомобиля. Из-за этого во многих современных машинах очень ограничен обзор (сквозь их боковые и задние стекла).

Данную проблему пробовали решить посредством монтажа датчиков парковки (парктроников), однако как показал опыт, они иногда не срабатывают, а отдельные преграды вообще «не замечают», что заканчивается повреждением авто. Пытаясь упростить движение назад и маневрирование в сложных условиях, автопроизводители начали монтировать видеокамеры заднего вида. Что собой представляет подобное устройство?

Небольшое приспособление, размещенное в задней части автотранспорта, транслирует изображение на монитор, который установлен внутри самого салона. В результате водителю больше не требуется глядеть на свои зеркала, учитывать сообщения датчиков парковки, или же периодически выходить из автомобиля и проверять оставшуюся дистанцию до преграды.

Но отнюдь не все производители оборудуют свои машины видеокамерами заднего вида. В принципе это не смертельно, так как можно и самостоятельно установить такую камеру. Для правильного монтажа нужно учитывать некоторые важные моменты, о которых и пойдет разговор далее.

Выбор видеокамеры заднего вида

Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающиеся по своим функциям и комплектации.

Учитывая собственные предпочтения, вы можете купить или полный вариант (видеокамера с экраном), или же просто одну камеру и подсоединить ее к своей стандартной магнитоле. Для данного подключения может использоваться двухжильный кабель или же беспроводное соединение.

Основным параметрами видеокамеры является: угол обзора. Именно от него зависит то, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее. Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает.

Где поместить видеокамеру заднего вида?

Такая камера может монтироваться или в задний бампер автомобиля, или в крышку его багажника. Это вы можете выбирать сами, но в основной массе машин такие камеры вмонтированы в крышку багажника.

Данное расположение камеры абсолютно не нарушает внешний вид автотранспорта и обладает оптимальной высотой, что позволяет транслировать нужное изображение. Также некоторые продвинутые автовладельцы монтируют указанную камеру в область номерного знака, в одну из фар или же на ручку, которая открывает багажник автомобиля.

Некоторые камеры устанавливаются вместо фонаря подсветки номера и при этом подсветка присутствует в самой камере, так что номер освещается не хуже.

Самое главное при выборе места установки камеры нужно подумать о том, насколько сильно загрязняется машина. У многих современных машин из-за особенностей аэродинамики задняя часть машины очень быстро покрывается ровным и плотным слоем грязи. Если нет возможности куда-то спрятать камеру, то придется отказаться от ее установки или пользоваться ей только в хорошую погоду.

Монтаж камеры

Допустим, у нас имеется все необходимое. Мы купили автомагнитолу в комплекте с видеокамерой заднего вида. Очевидно, чтобы подсоединить к магнитоле камеру заднего вида, та должна иметь такую возможность. Если магнитола не имеет специального провода для подсоединения видеокамеры, то придется либо менять магнитолу, либо докупить отдельный монитор и установить его на приборную панель.

Самое сложное в подключении камеры к магнитоле — это разобраться с тем, какой провод, куда подключить. Прежде, чем это делать на машине, если нет соответствующего опыта, для начала рекомендуется разобраться дома или в гараже — главное в стороне от машины. Все что для этого нужно — аккумулятор. Если есть дополнительный — хорошо. Если нет, то можно снять на время с машины. Пример смотрите в этом видео…

Только после того, как вы поняли и правильно соединили все провода в тренировочном режиме, можно переходить к монтажу на машине. Нам нужно протянуть все провода от задней части машины к автомагнитоле. При этом лучше располагать провода под ковролином автотранспорта, чтобы их не было видно.

Подсоединяем разъемы видеокамеры к аналогичным контактам автомагнитолы. В случае, если вы купили камеру с подсветкой, тогда нужно обеспечить электропитанием и светодиоды этой подсветки. Подсоединить «+» (для питания подобной подсветки) можно от устройства подсветки номеров.

Питание самой камеры, как правило, берется от сигналов заднего хода, для того чтобы камера автоматически включалась при включении задней передачи. После соединения всех проводов, проверьте работу камеры. Если все в порядке, то остается только в заблаговременно подготовленном месте зафиксировать камеру.

В результате мы осуществили подключение камеры заднего вида к магнитоле своими руками. Как оказалось, в этом нет ничего сверх трудного. При этом многие автолюбители одновременно устанавливают видеокамеры и заднего, и переднего вида, чтобы совсем не напрягаться при парковке.

Кстати, если вперед поставить камеру с большим углом обзора, то она поможет при выезде на дорогу из арок, из-за кустов и прочих объектов, ограничивающих обзор. Благодаря такой камере появляется возможность буквально заглянуть за угол. Однако стоит отметить, что передняя камера загрязняется еще быстрее чем задняя.

Но как бы там ни было, приспособиться к использования камер можно и во многих случаях они могут сослужить хорошую службу своему владельцу.

Как правильно подключить питание камеры заднего вида в автомобиле

Как мы и обещали в предыдущей статье о типах подключения камер заднего вида (с помощью видеоинтерфейса/адаптера, специально разработанного кабеля или напрямую), предлагаем вам советы, а иногда и даже требования, по подключению питания камеры в автомобиле, а также небольшую, но весьма подробную видеоинструкцию. Условно разделим статью на несколько частей:

Подключение питания камеры заднего вида в автомобиле.

Подключение питания камеры заднего вида – важный и намного более трудоемкий процесс, чем может показаться на первый взгляд. Неправильная запитка может привести к поломке самого устройства, повреждению проводки авто, некорректной работе камеры или же плохому или нестабильному качеству картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны браться из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Во-вторых изучите логику работы установленного оборудования. В итоге подключенная камера не должна выбиваться из общей картины. Что же это значит на практике:

Если по логике работы уже установленного оборудования, вся электроника включается в момент подачи питания на головное устройство / монитор, то и камера должна быть подключена соответствующим образом. Во многих автомобилях штатная камера заднего хода (даже если ее нет) рассчитана на то, что она включается одновременно с включением зажигания машины. Такой подход обеспечивает уже прогретую матрицу и отличное качество изображения, особенно в темное время суток, а также, в некоторых авто, проводит активацию видеовхода для камеры.

• Если вы хотите подключить камеру подобным образом, вам необходимо изучить минимальный порог питания камеры и использовать конвертор напряжения. Это маленький блочок, который с входящих 7-30 В, на выходе выдает необходимый для камеры вольтаж. Его необходимо подобрать в зависимости от элемента питания самой камеры. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5, 6 и 7,5 В соответственно.
• Если же камера заднего вида (обратите внимание, не изображение с камеры, а именно камера) активируется при включении задней передачи, можете подключить питание к плафонам фар заднего хода. Если там есть «чистый» плюс и минус, смело подключайтесь. Если же сигнал пульсирующий (ШИМ-пульсация), то для выравнивания сигнала необходимо использовать фильтр, например, конденсатор.

О том, как правильно подключить питание камеры, рассказал наш инженер, которого вы все знаете. Настоятельно рекомендуем к просмотру.

Особенности подключения камеры заднего вида через видеоинтерфейс

• Активация камеры. При подключении камеры заднего вида через видеоинтерфейс активация, в зависимости от автомобиля, происходит по CAN-шине либо при помощи подачи +12 В с плафонов фар заднего хода. Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню (Factory menu) и настроить способ активации (CAN bus или Rear wire).
• Определение монитора. При подключении видеоинтерфейса необходимо правильно определить диагональ / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и соответственным образом выставить положение DIP-переключателей.
• Определение штатной/нештатной камеры. При подключении видеоинтерфейса необходимо правильно выставить положение DIP-переключателя, который отвечает за определение того, с какой камеры должна выводится картинка. То есть, если вы подключаете нештатную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать изображение при включении задней передачи. Если же в автомобиле уже установлена штатная камера, а видеоинтерфейс вы используете для подключения навигации или видеоустройств, то выставьте DIP-переключатель в соответствующую позицию. В этом вам поможет инструкция для видеоинтерфейса.
• Определение системы цветности. Перед покупкой камеры узнайте, какой стандарт видеосигнала поддерживает ваш автомобиль (PAL или NTSC). Стандарт камеры и автомобиля должен совпадать. Многие считают, что видеоинтерфейс каким-то образом подгоняет сигнал под нужный стандарт. Однако это заблуждение. Видеоинтерфейс пропускает сигнал как есть. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер.

Типичные ошибки при подключении камеры заднего вида

• Питание взято из разных мест. В большинстве случаев «+» берется с плафона заднего хода, а «-» с корпуса. Сильно-сильно просим вас так не делать, даже настаиваем. В подобных случаях возникает такое явление, как разница потенциалов, и в разных точках вольтаж может отличаться и постоянно меняться. Это явление влияет на работу электроники подключенных устройств и приводит к дестабилизации работы и плохому или нестабильному качеству картинки. ВСЕГДА берите плюс и минус с одного и того же места!!! Например, от монитора или головного устройства.
• Питание подключено к пульсирующему сигналу от плафонов заднего хода. Во многих автомобилях, особенно немецких, сигнал на фарах заднего хода пульсирующий. Это сделано специально для диагностики работоспособности лампочки в фарах. Так вот, если у вас именно такой сигнал, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, необходимо отделить от системы светодиодом. Если вы поставите конденсатор для сглаживания сигнала, однако не отделите его от штатной системы, то на лампу заднего хода пойдет уже сглаженный сигнал, и бортовой компьютер (блок, который обрабатывает эту лампу) будет получать неправильные данные. (см. видео).
• Подключение камеры по принципу постоянной работы без использования преобразователя напряжения. Тогда очень большая вероятность того, что ваша камера попросту перегорит. И кстати, это случается неоднократно.
• Несоответствие стандарта видеосигнала камеры и мультимедийной системы автомобиля.

Что же делать, если установленная камера не работает или работает нестабильно?

• Во-первых, никогда не проводите установку камеры, предварительно ее не проверив. Это сохранит вам и вашим клиентам много времени и нервов. Мы тестируем устройства, которые продаем, однако камера может быть повреждена, например, при доставке или при других обстоятельствах. Поэтому сначала проведите подключение «на весу». Если всё работает, смело проводите установку.
• Проверьте кабель подключения. Кабель из комплекта поставки обычно от 3 до 5 метров длиной. Соответственно, при прокладывании он может загнуться или переломаться. Это довольно частое явление.
• Проверьте правильность подключения питания
  • Взят ли плюс и минус из одного и того же места
  • Работает ли подключенная камера заднего вида по той же логике, что и вся установленная электроника
  • Используется ли конвертер напряжения
  • Какой сигнал подается на камеру, пульсирующий или постоянный (более подробно смотрите выше в статье и в нашем видео)
• Если «барахлит» переключение на изображение с камеры заднего вида при включении задней передачи, то есть то переключается, то нет, значит вы подключили питание к пульсирующему сигналу плафонов заднего хода. Выровняйте его. И не забудьте отделить конденсатор от системы диодом. (см. информацию выше и видео).
• Если при подключении камеры через видеоинтерфейс изображение не выводится или оно плохого качества, проверьте настройки активации камеры в Factory menu, а также правильность позиций DIP-переключателей.
• Если изображение искажено или вместо изображения черно-белая картинка, или вообще никакая картинка не выводится, скорее всего стандарты видеосигнала камеры заднего вида и мультимедийной системы автомобиля не совпадают. Купите камеру, которая поддерживает систему цветности вашего авто, или используйте конвертер.

Теперь вы знаете всё о правильном подключении камеры заднего вида. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника. Если же ваша камера после подключения работает нестабильно или выдает плохую картинку, вы знаете, что спросить у вашего установщика.

Настоятельно рекомендуем обращаться только к проверенным мастерским и установщикам, которые знают толк в электронике. Иначе можете потерять и время, и деньги, и нервы. Если вы не уверены в мастере, дайте ему почитать эту статью и видео. Так шансы на успешную установку значительно увеличатся. ☺

Yulia Bodriyenko

Подключение камеры заднего вида в автомобиле. Часть 1

Для начала – для чего же нужна камера заднего вида? Это устройство предоставляет вам точную информацию о том, что происходит сзади вашей машины. Проще говоря, вы видите всё и можете легко, удобно и, главное, безопасно парковаться даже в ночное время. Обзор у вас значительно больше, чем с зеркала заднего вида или боковых зеркал, и, главное, практически отсутствуют слепые зоны. С камерой заднего вида вы можете больше не бояться задеть другую машину, зацепить бампером высокий бордюр или напороться на торчащий из земли штырь.

Одним словом, камера заднего вида – маленький, недорогой, но очень полезный помощник при парковке. Однако, очень мало автомобилей оборудованы штатной камерой, даже если в комплектации предусмотрен монитор. Что же делать? Всё очень просто! Купите камеру заднего вида и подключите к вашему штатному монитору. ☺ Это не сарказм, как может показаться на первый взгляд. Однако для подключения вам всё-таки потребуются дополнительные устройства.

Типы подключения камер к штатному монитору

В большинстве случаев для подключения нештатной камеры заднего вида к штатному монитору автомобиля нужен видеоинтерфейс. Это отличный вариант, если вы также хотите подключить нештатную навигацию, дополнительные видеоустройства (например, HD/DVD, Android-бокс, ТВ-тюнер) или же всё сразу.

Однако, если вы хотите подключить только камеру заднего хода, видеоинтерфейс — это дополнительные затраты, хотя в большинстве случаев это – единственный выход. И тут у нас тоже есть решения:

• Адаптеры для подключения камер. Это, в большинстве своем те же видеоинтерфейсы, но с урезанными возможностями. Однако это могут быть адаптеры, спроектированные только для подключения камер. В среднем, адаптеры в два раза дешевле, чем видеоинтерфейсы.
• Кабели для подключения камер. Наши инженеры разработали несколько кабелей (больше на подходе), с помощью которых вы сможете подключить нештатную камеру заднего вида к штатному монитору без использования видеоинтерфейса. Более того, вам не нужно врезаться в проводку автомобиля, и, соответственно, шансы повредить ее сводятся к минимуму.

Кабели для подключения камер заднего хода

Начнем с кабелей, поскольку это наша собственная разработка и наша гордость. На данный момент мы предлагаем кабели для подключения камеры заднего вида дляToyota, Lexus, Mazda, Subaru, Renault, Peugeot, Nissan, Opel, Scion, Dacia и т.д..

Видеообзоры кабелей для подключения камер заднего вида

Адаптеры для подключения камер заднего хода

Адаптер	Функции	Совместимость		Видео
		Авто	Монитор
Адаптер для Volkswagen	Подключение нештатной камеры Активация изображения с подключенной камеры при включении заднего хода Сохранение функций штатного парктроника (при наличии)	VW	RCD 510 RNS 310 RNS 315 RNS 510
		Skoda
		Seat
Адаптер для Mercedes-Benz W205	Подключение камеры заднего вида Подключение видеоустройства Отображение динамических линий парковки	Mercedes-Benz	NTG 5.0	–
Адаптер для Audi	Подключение камеры заднего вида Подключение видеоустройства Отображение динамических линий парковки	Audi	MMI 3G	–

Обратите внимание на еще один адаптер, который выделяется из общего списка. Это устройство наоборот позволяет подключить штатную камеру к нештатному монитору. Адаптер будет необходим, если вы заменили штатный монитор на нештатную магнитолу, однако камеру не меняли.

Адаптер	Функции	Совместимость		Видео
		Авто	Монитор
Адаптер для Volkswagen	Подключение штатной камеры заднего вида к нештатному монитору	Volkswagen	–	–
		Skoda
		Seat

Кстати, согласно требованиям правительства, все автомобили, которые будут продаваться в США, должны быть оснащены камерами заднего вида. Окончательно это требование вступит в силу 1 мая 2018 года. Это поможет предотвратить наезд на пешеходов (особенно, маленьких детей) при езде задним ходом. А как показывает практика, такое случается довольно часто. Поэтому, как говорится, камере быть! А вот как вы подключите ее в автомобиле, уж выбирайте сами.

Yulia Bodriyenko

Подключение камеры к автомагнитоле

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

— универсальные камеры (в рамке номерного знака, врезная или накладная)













— штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)













Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки — все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

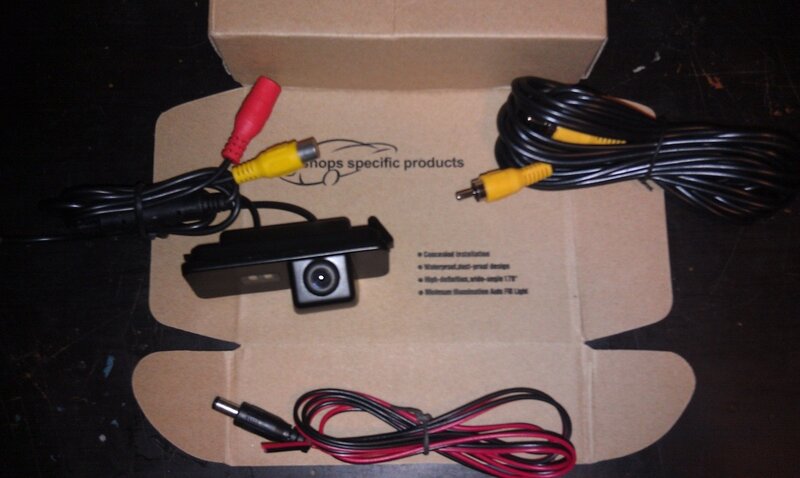

Обычно камера имеет два разъема — желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).











Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12 в, черный — земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.













После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ — штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.



Схема подключения камеры заднего вида к монитору.

P1 — разъем питания камеры заднего вида.

P2 — Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 — Разъем видеосигнала камеры заднего вида.

V2-V3 — Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо — передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 — провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй подключается к проводу Reverse на магнитоле)

---

Подобрать камеру к своему автомобилю можно здесь:

Камера заднего вида (универсальная)Камера заднего вида (метал. корпус)Камера заднего вида (универсальная)Камера заднего вида в рамке гос. номера



Руководство по установке резервной камеры

| Драйв

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить резервную камеру на свой надежный, но устаревший мотоцикл. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они обязательны в качестве необходимых средств обеспечения безопасности. Но поездки по автосалону — не единственный способ получить резервные камеры.

Резервные камеры теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке нестандартных настроек вторичного рынка.

После нескольких доработок задней части автомобиля и пары проводов, вам никогда не придется выгибать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Специалисты Drive с практическими рекомендациями готовы помочь вам в этом процессе.

Готовы?

Основные сведения о резервной камере

Приблизительное время, необходимое: Один час

Уровень квалификации: Начинающий

Система автомобиля: Электрооборудование

Баран

2020 Камера заднего вида Ram Rebel

Что такое резервная камера?

Резервная камера, встроенная в автомобильную систему производителем, отображает небольшой вид в реальном времени из-за автомобиля, когда автомобиль движется задним ходом.Это дает водителю более четкое представление о том, что стоит за ним, и помогает убедиться, что Фидо не получит массаж глубоких тканей от ваших шин.

Вот список типов камер, а также обычно используемых типов дисплеев.

Типы камер

• Крепление на кронштейне : Камера прикрепляется к кронштейну, который может быть установлен на поверхности автомобиля, но отделяется от него.
• Для скрытого монтажа : Камера, которая максимально сливается с поверхностью автомобиля.
• Рамка номерного знака : Камера встроена в рамку номерного знака.
• Панель номерного знака : Камера расположена по центру полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
• Для оригинального оборудования : Если у вас более новый подержанный автомобиль, он может быть совместим с определенной частью, например ручкой защелки, в которую встроена камера для создания чистого заводского вида.

Типы дисплеев

• Встроенный OEM : Заводское устройство, которое поставляется вместе с автомобилем и устанавливается на приборной панели или сверху.
• Вторичный рынок, устанавливаемый на приборной панели. : Дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью.
• Дополнительный рынок, устанавливаемый на приборной панели. : Автономный монитор, который можно разместить на верхней части приборной панели.
• Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран составляет половину зеркала, иногда — во всю длину. Когда он не используется, он просто выглядит как зеркало.

Проводное и беспроводное : Для проводных резервных камер требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее.Однако беспроводные устройства используют метод сигнала и приемника и не требуют провода.

Крайслер

2016 Chrysler 200 интерьер

Резервная камера Безопасность

Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали. Это также может быть опасно, поскольку электричество, движущееся со скоростью, ну, скажем так, электричества, может остановить ваше метрономическое сердцебиение.Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости — целыми.

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу — Ред.)

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не будем платить вам сборы за конфискацию.

Все, что вам нужно для установки резервной камеры

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

• Отвертка с плоской головкой
• Крестообразная отвертка
• Инструменты для снятия отделки / панели
• Устройства для снятия изоляции
• Аккумуляторная дрель
• Сверло от 3/32 до ⅛
• Автомобильный мультиметр
• Разъемы для проводов, такие как Posi-Taps
• Изолента
• Застежки-молнии
• Друг

Список деталей

• Камера заднего вида
• Блок проводов
• Монитор или информационно-развлекательный блок (при необходимости)
• Резиновая втулка

Основной светодиод

Как установить резервную камеру

Давай сделаем это!

Добавление камеры

1. Убедитесь, что автомобиль выключен.
2. Осторожно отсоедините клеммы аккумуляторной батареи автомобиля.
3. При необходимости снимите номерной знак.
4. Установите камеру в желаемое положение на автомобиле.
5. Отметьте маркером место, где шнур камеры попадает в автомобиль.
6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере в этом может быть нет необходимости.
7. Убедитесь, что нет проводов, кабелей или деталей отделки, которые могут быть повреждены при просверливании отверстия во внешней части автомобиля.
8. Определите, какой размер сверла просверливает достаточно большое отверстие для размещения провода камеры и резиновой втулки. Обычно вам достаточно простого визуального осмотра.
9. С помощью выбранного сверла просверлите отверстие в том месте, где вы сделали отметку.
10. Добавьте резиновую втулку в отверстие, чтобы скрыть неровные края металла и защитить провод.
11. Пропустите провод камеры через отверстие.
12. Присоедините камеру к автомобилю с помощью прилагаемого оборудования или оборудования, которое вы приобрели отдельно.

Начало монтажа проводки

1. Подключите предоставленную группу проводов к проводу камеры. Это разделится на видеопровод, провод питания и, возможно, провод обратного сигнала.
2. Чтобы получить наиболее чистый вид, поищите существующий жгут проводов производителя и попытайтесь соединить и проложить проводку рядом с ним.
3. Определите источник питания для камеры, например, фонарь заднего хода или фонарь освещения номерного знака.
4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
5. Подсоедините положительный провод камеры к проводу положительного света, а отрицательный провод камеры — к отрицательному. Это можно сделать с помощью соединителя или соединителя Posi-Tap.

Сращивание проводов

1. Если разъемы Posi-Taps недоступны, вам необходимо соединить провода вместе. Для простоты мы рекомендуем соединение военного назначения, так как оно не требует пайки.
2. С помощью инструмента для зачистки проводов возьмитесь за провод положительного света и удалите часть пластикового покрытия, чтобы обнажить медь.
3. Разделите открытую часть меди на две части.
4. Пропустите положительный провод камеры через отверстие между медной проводкой.
5. Оберните и скрутите провод положительного провода камеры вокруг светового провода, чтобы установить надежное соединение.
6. Оберните соединение термоусадочной пленкой и / или заклейте лентой для обеспечения безопасности и защиты.
7. Повторите то же самое для отрицательного провода.

Alpine через Amazon

Оборудование для камеры заднего вида Alpine HCE-C1100

Провод сигнала заднего хода

Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом.В некоторых случаях информационно-развлекательный блок будет иметь автоматическое распознавание сигнала, которое определяет наличие входящего видеосигнала. В таком случае пропустите этот шаг.

1. Используя друга, определите источник сигнала — это любой провод с положительным напряжением 12 вольт, пока машина движется задним ходом. Люди часто используют проводку для заднего фонаря, но некоторые жгуты проводов стереосистемы имеют встроенное соединение.
2. Вставьте в источник сигнала сращивание (повторите шаги выше).
3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

1. В зависимости от типа транспортного средства определите, хотите ли вы провести провод под полом транспортного средства или через его обшивку потолка.
2. Удалите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимую для незаметного прохождения провода.
3. Уберите два провода из поля зрения и проведите их к передней части автомобиля.
4. Установите на место снятые накладки.

Подключение дисплея

Как только монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пора подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подсоединить прямо к блоку предохранителей с помощью переходника.

1. Используйте мультиметр, чтобы определить подходящее место, и подсоедините кабель питания.
2. Убедитесь, что предохранитель отключился при выключенном зажигании, иначе соединение может разрядить аккумулятор.

В других случаях силовая проводка может быть подключена к существующей стереосистеме.

1. Снимите накладку, чтобы добраться до проводки стереосистемы.
2. Найдите силовые кабели для стереосистемы.
3. Подключите плюс к плюсу, а минус к минусу.
4. Подсоедините провод сигнала заднего хода к проводу триггера обратного хода.
5. Подсоедините видеопровод.
6. Установите на место снятые накладки.

Завершение работы

1. Безопасно подключите клеммы аккумулятора.
2. Завести машину.
3. Переместите автомобиль задним ходом, чтобы увидеть, включается ли или включается монитор, и отображает ли задний видеопоток.
4. Если работает, выключите машину. Если этого не произошло, вернитесь к шагам и проверьте свою работу.
5. Уберите лишние провода изолентой, стяжками и липучками.
6. При необходимости переустановите головное стерео устройство.
7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляю, ваш автомобиль стал безопаснее и современнее.

Nissan

Pro Советы по установке камеры заднего вида

Вот советы Drive по установке камеры заднего вида.

• Протягивание непрочной спутанной проволоки по автомобилю может быть неприятным, поэтому лучше подготовиться с помощью инструментов, которые могут упростить процесс.Используйте механизм подачи проволоки или съемник, чтобы пропустить проволоку через трудные места.

Как часто вам нужно устанавливать резервную камеру?

• Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника служит вечно. Даже если она проработает 10 лет, в будущем вам захочется установить более качественную камеру с более четким изображением.

Life Hacks

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого вы можете избавиться, мы также составили список наших лучших советов, которые сделают вашу жизнь проще и меньше истощают ваш карман.

2018 Руководство по подключению и установке резервной камеры / камеры заднего вида

Камера заднего вида

— хороший вариант безопасности при движении задним ходом, потому что вы можете легко видеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида. Умение устанавливать перевернутую камеру важно для пользователя, потому что он может понять принцип работы камеры заднего вида и больше способствует проверке неисправности камеры.

Камера заднего вида делится на проводную и беспроводную и делится на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее передвинуть. На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру.Большинство этих камер заднего вида установить несложно.

Руководство по установке резервной камеры / камеры заднего вида изображения

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или посмотрев видеоуроки о том, как их вставить. Прочитав учебные пособия, вы сможете понять, какие элементы необходимы для этого, и навыки, с которыми эти элементы работают.

Резервная камера / Камера заднего вида [Монтажный жгут]

• Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
• Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

Изображения проводки камеры заднего вида

Руководство по установке триггерных проводов камеры заднего вида

Для установки вам потребуются следующие элементы, в том числе:

• Кабель RCA
• Жгут питания
• Фотоаппарат

Это самые важные вещи, которые вам нужны, может быть пара других.

Резервная камера Кабель RCA

Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция — запускать монитор с камеры.

Длина кабеля может быть разной, от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это необработанный свинец, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут питания

Жгут питания — это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на двенадцать вольт, а также черный провод заземления.это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

Камера заднего вида

Камера — это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. вы бы резервная камера, чтобы наблюдать за задним препятствием, когда вы двигаетесь задним ходом.

Камера заднего вида, также называемая резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

Руководство по установке резервной камеры:

Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода. Не рекомендуется использовать его только вручную. это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строить, их запускать механически.

Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

Камера заднего вида / Камера заднего вида Процесс установки:

1. Вырезание отверстий в коробке безопасности
Первый этап процесса установки — подвести питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

Лучше всего подключить его к плюсу лампы заднего хода. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня помещается напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это означает, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пора системе заработать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение.При подключении, пожалуйста, обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод источника питания установки камеры заднего вида с положительным и отрицательным выводами резервного светильника (Backup Light).

Когда активируется резервный облегченный, резервная камера дополнительно активирует .

Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида , установите входной кабель видео RCA из жгута радио.

Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с плюсовым выводом резервного легкого груза.

Когда радиомодуль обнаруживает, что резервный легкий вес включен от напряжения, радиомодуль автоматически переключается в режим входа резервной камеры .

Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительной клеммы резервного облегченного устройства.

Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.

Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос, что провод спускового механизма сломал некоторые элементы.

Руководство по подключению и установке Best Backup / камеры заднего вида

Система видеосвязи

Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждаемая ранее связь почти такая же.

Если вы хотите установить соединения на основе видео, первое, что нужно сделать, — это освоить все компоненты. Это поможет процессу установки.
сборка
Для видео подключений вам потребуются следующие элементы.К ним относятся следующие:

• Кабель RCA
• Жгут проводов питания камеры
• монитор
• Видеокамера
• Жгут проводов питания монитора

Это основные компоненты или элементы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио и видео линии
Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

Жгут проводов питания камеры
Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

монитор
Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

Белая и желтая оболочки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

Видеокамера
Камера — самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны — два провода.

Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

Установка резервной камеры Окончательный отчет:
Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это сделать непросто, вы можете нанять специалиста, который сделает это за вас.

видео на основе установка резервной камеры , это этапы, которые он займет:

1, Подключите автомобильное зарядное устройство с помощью разъема заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для резервной камеры. (Теперь пора подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

Эффект

(подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря.)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер снабжены инструкциями по установке брелка для пользователя . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида могут использоваться во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочтите Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

Не работает камера заднего вида

Реверсивная камера Диаграмма эффектов обычного рабочего дисплея

1. Если камера заднего вида установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия, или проверяется, не повреждена ли резервная камера.

3. Последнее, что вы не можете сделать, это проверить машину непосредственно в 4S, и пусть персонал проверит ее за вас.

A: Как установить резервную камеру?
Q: Пошаговая инструкция по установке резервной камеры.

Камера заднего вида для европейских номерных знаков / Камера заднего вида | RCS

Как установить резервную камеру

15 мая 2020 Элайджа Глэнси

Существуют сотни вариантов запасных камер на вторичном рынке, которые подходят для любого транспортного средства, которое еще не оснащено такой камерой.Однако важно выполнить соответствующие действия, чтобы убедиться, что резервная камера работает и правильно установлена.

Резервные камеры — это необходимая функция безопасности, к которой должен иметь доступ каждый. Существуют сотни вариантов запасных камер на вторичном рынке, которые подходят для любого транспортного средства, которое еще не оборудовано такой камерой. Однако важно выполнить соответствующие действия, чтобы убедиться, что резервная камера работает и правильно установлена.

Если вы хотите модернизировать свой автомобиль с помощью технологии резервной камеры, вот шаги и советы по установке, которые помогут выполнить эту работу!

Необходимые инструменты (могут отличаться в зависимости от автомобиля и оборудования камеры):

• Отвертки
• Инструменты для снятия панелей
• Разъемы
• Сверла и сверла
• Мультиметр
• Обжимные устройства
• Изолента

1.Выберите и купите новую резервную камеру

Просмотрите нашу подборку резервных камер и решите, какой стиль подходит вам. Благодаря линейке креплений для номерных знаков, балок, поверхностных креплений и т. Д. Вы можете выбрать то, что подходит вашему автомобилю и желаемому размещению, по разным ценам. Большинство опций также универсальны и могут работать с большинством автомобилей из коробки.

2. Спланируйте и подготовьте автомобиль

Перед тем, как вы начнете устанавливать камеру, вам необходимо спланировать, как вы собираетесь ее устанавливать.Визуализируйте размещение проводов и удалите панели и обрезки, которые будут использоваться, чтобы скрыть провод. Если вы планируете отображать резервную камеру на существующей автомобильной стереосистеме вторичного рынка, вам нужно будет снять ее с приборной панели, чтобы у вас был доступ к входам на задней панели. Вы также захотите отметить место отверстия для желаемого размещения вашей камеры, чтобы вы могли пропустить провода через крышку багажника или задний бампер. Как только вся эта подготовительная работа будет сделана, вы готовы к следующему шагу.

3. Проведите провода к передней панели

Теперь, когда ваш автомобиль подготовлен и готов, начните с установки камеры в желаемом месте. Теперь пришло время просверлить там, где вы ранее отметили, для подачи проволоки внутрь. Теперь протяните провода через багажник и протяните их внутрь кабины. Затем вы захотите пропустить провода вдоль дверных проемов задней двери и под защитными панелями в передней части автомобиля.

4. Подключите провода

Для того, чтобы ваша камера работала, когда ваш автомобиль движется задним ходом, вам нужно будет вставить задний провод.Это можно сделать несколькими способами. У многих автомобилей этот реверсивный провод расположен в передней части автомобиля рядом со стояночным тормозом или рядом с приборной панелью. Затем вы захотите подключить обратный провод к обратному проводу триггера, который является частью проводки на вашей резервной камере. Если вы используете этот метод, обязательно подключите провода питания и заземления к существующим дополнительным проводам, которые вы уже должны использовать для питания своего головного устройства. Таким образом, ваша камера не будет работать все время, только когда ваш автомобиль включен.

Другой способ добиться этого — включить фонарь заднего хода. Таким образом, когда ваши фонари заднего хода получают питание, ваша камера заднего вида тоже. Для этого вам нужно будет подключить положительный и отрицательный провод к соответствующей проводке фонарей заднего хода рядом с задней частью вашего автомобиля.

Поскольку вы уже проложили все провода к передней части автомобиля до приборной панели, включая кабель RCA, теперь пришло время подключить и его. Пропустите этот кабель RCA через приборную панель и подключите его к входу заднего вида на задней панели стереосистемы.Теперь верните стереосистему на место, но перед тем, как установить рамку на место, обязательно проверьте камеру.

5. Протестируйте камеру

Теперь, когда вся ваша тяжелая работа завершена, пора протестировать камеру перед завершением установки. Включите автомобиль задним ходом и убедитесь, что камера работает должным образом и включается должным образом. Также проверьте, правильно ли расположена камера и отображается ли правильное поле зрения.

6. Собрать

Застегните и соберите всю проводку и панели.Для профессионального вида убедитесь, что никаких проводов не видно, и что все панели возвращены точно так, как они были до их снятия. Теперь вы, наконец, готовы наслаждаться своей новой резервной камерой.

Как установить резервную камеру RV

Если в вашем доме на колесах не было камеры заднего вида, не отчаивайтесь! Эта статья поможет вам выбрать идеальную резервную камеру и расскажет, как ее установить.

Во-первых, имейте в виду, что сегодня на рынке доступно много низкокачественных резервных камер.Эти дешевые устройства часто имеют низкие рейтинги и пустая трата денег. За советом экспертов по этому поводу мы обращаемся к давним автодомникам Джерри и Синтии из RV Roadtrip.

Они рекомендуют избегать таких брендов, как Pyle, XO, Hootoo, Peak и Boyo. Они обнаружили, что эти устройства работали очень плохо и вызывали гораздо больше разочарований, чем они того стоили.

Jerry & Cynthia выбрала лучшую камеру заднего вида для автофургонов — камеру заднего вида RVS-7770613, которую можно приобрести на веб-сайте Rear View или Amazon.com.

Эта 7-дюймовая цветная резервная камера заднего вида с ЖК-дисплеем предлагает как аудио, так и видео, и является ведущим производителем резервных камер в США. Ребятам из RV Road Trip понравилась их солидная репутация и качественный продукт, который они предоставляют.

Когда вы получите камеру и откроете коробку, вы найдете следующие предметы:

• Цветная резервная камера с широким углом обзора 130 градусов. Эта камера водонепроницаема и инфа-красная.
• Цветной ЖК-монитор заднего вида с диагональю 7 дюймов, крепление, подставка и провод.
• Трехканальный контроллер с беспроводным пультом дистанционного управления.
• Удлинительный кабель длиной 66 футов, шнур питания и двойной шнур RCA для подключения аудио, видео и питания.

Перед тем как начать, убедитесь, что ВСЕ, что вам нужно, находится в коробке. Вы же не хотите обнаруживать во время установки, что чего-то не хватает. Также перед установкой проверьте все это, чтобы убедиться, что оно работает. Если вы проверите его перед установкой, вы узнаете, нужно ли вам исправить что-то, кроме неисправного устройства.

Установка:

Вот инструменты, которые вам понадобятся для установки камеры заднего вида на колесах:

• Сверло с коронкой 3/4
• Набор отверток
• Некоторые герметики для жилых автофургонов, например ProFlex

Вам также необходимо быть в спокойном, терпеливом настроении, потому что все, что вы делаете с RV, требует времени. Обязательно имейте под рукой несколько стяжек, так как они помогут закрепить вещи под вашим снаряжением.Если все пойдет хорошо, вам понадобится около 2 часов для этой установки — помните, что все дома на колесах разные.

В большинстве случаев камера заднего вида на автофургоне устанавливается чуть ниже габаритных огней. Ознакомьтесь с примерами в Интернете, прежде чем начать. Если габаритные огни у вас низкие, это не должно быть проблемой, но опять же, это будет варьироваться от установки к установке.

1. Возьмите карандаш и отметьте место, где вы собираетесь просверлить отверстие диаметром 3/4 дюйма для проволоки. УБЕДИТЕСЬ, что на пути нет других проводов. Вы не хотите ничего прорезать и создавать проблемы.Проверьте, не мешают ли стенные стойки. Как только вы узнаете, что все ясно, вы можете просверлить отверстие.
2. Выберите способ прокладки проводов. Вы можете использовать стропила потолка или пройти под буровой установкой. Это действительно зависит от вашего автофургона. Вы также можете просверлить кухонные шкафы и при необходимости пройти сквозь пол. Уделите время поиску наилучшего маршрута ДО сверления отверстий.
3. Просверлите необходимые отверстия и проведите провод изнутри наружу. Обязательно заполните отверстия герметиком ProFlex.Вы не хотите, чтобы внутрь попадали насекомые или холодный воздух.
4. Совместите камеру, подсоедините провод и проверьте угол обзора. Не забудьте отрегулировать его несколько раз, чтобы проверить свои варианты. После того, как вы выбрали конкретное место для камеры, прикрутите ее на место. Вам нужно будет использовать герметик по всему периметру, чтобы избежать накопления влаги.
5. Спланируйте маршрут проводов под жилым домом. Обязательно избегайте участков тепла или защемлений. Вы также хотите найти маршрут, который позволит закрепить провод с помощью стяжек.
6. Если у вас есть дополнительный шнур, вам нужно будет его намотать и хранить где-нибудь рядом с приборной панелью. Некоторые люди засовывают его в приборную панель или под нее.
7. Теперь вам нужно установить монитор в таком месте, которое будет хорошо видно во время движения. Убедитесь, что у вас есть вилка от прикуривателя, так как она будет вашим источником питания. Вы также можете использовать камеру заднего вида, только когда едете задним ходом. Если вы выберете этот вариант, вам нужно будет подключить резервный фонарь с помощью синего провода, предлагаемого в вашем комплекте.Если вы хотите, чтобы он был постоянно включен, вам нужно будет скрутить красный и синий провода вместе, чтобы он был включен в любое время, когда вы подключите монитор к розетке прикуривателя.
8. Проверить устройство. Что ты видишь? Угол камеры правильный? Находится ли монитор в удобном положении? Еще раз проверьте провода, чтобы убедиться, что все они правильно подключены и закреплены. На задний блок безопасности RV предоставляется гарантия 1 год, и его также можно подключить к двум другим камерам, если вам нужен вид сбоку и т. Д. Вы можете добавить одну к своей входной двери или в любом другом месте, где вы хотите видеть снаружи.

Итак, что вы думаете? Вы бы установили свою собственную резервную камеру или наняли бы кого-нибудь для этого? Есть ли у вас конкретная камера, которую вы рекомендуете? Есть ли у вас тот, которого вы бы предпочли избегать?

Поместите свои комментарии в поле ниже, а затем, пожалуйста, поделитесь этой статьей со всеми вашими любящими друзьями RV! Вы можете твитнуть, прикрепить. опубликовать или поделиться. Независимо от того, как вы поделитесь этой статьей, обязательно вернитесь, чтобы прочитать больше статей о жизни на колесах!

Через: RV Road Trip

Как установить резервную камеру на грузовике (Полное руководство по установке)

Автор: Christopher Davis Последнее обновление 29 марта 2021 г.

Как сотрудник Amazon я зарабатываю на соответствующих покупках.

Пару десятилетий назад грузовики были огромными, и из-за сильного стресса у водителей не было безопасности. Для грузовиков не существует надлежащего защитного оборудования из-за их размера и назначения. Но с развитием технологий появилось фантастическое оборудование для безопасности ваших грузовиков.

Резервная камера — это машина, устанавливаемая внутри и сзади автомобиля для просмотра и получения обновленной информации об окрестностях грузовика во избежание несчастных случаев. Камеры заднего вида делают задним ходом на бульварах и на сложных дорогах, чтобы предотвратить столкновения.

Если вы хотите установить эту камеру, присоединяйтесь к обсуждению , как установить резервную камеру на грузовик

Как установить резервную камеру на грузовик / пикап

Технология резервной камеры усовершенствована из прошлого десятилетия. Существуют разные типы камеры заднего вида для разных типов грузовиков. Установить резервную камеру немного сложнее, если вы не знаете правильный процесс.

Если у вас есть грузовик, вы можете установить несколько типов камер заднего вида в зависимости от модели грузовика.Камеры резервного копирования можно установить за меньшее время и с меньшими хлопотами.

Установить проводную камеру немного сложнее, чем беспроводную. В большинстве грузовиков люди используют беспроводные камеры, поскольку они просты в использовании и быстро устанавливаются. Камеру можно прикрепить к номерному знаку автомобиля.

При беспроводном подключении вы можете установить камеру на чистом лобовом стекле, а камеру заднего вида можно разместить на задней стороне для приема сигналов для беспроводной передачи одиночных изображений.

Если вы устанавливаете проводную камеру на свой пикап или грузовик Chevy, вы можете воспользоваться этим простым методом установки. Самое главное — внимательно относиться к проводам и правильно подключать кабели. Это трудоемкая задача, но если вы научитесь эффективно переключать процесс, вы сможете быстро это сделать.

Если у вас есть грузовик, которому меньше десяти лет, вы можете установить камеру заднего вида на эти модели. Перед установкой камеры проверьте звуковую функцию и отображение экрана.

Если вы собираетесь установить камеру на старый грузовик Dodge, вам необходимо изучить базовые знания и процесс установки. В противном случае вы потратите на это часы времени.

Вот наш список рекомендуемых резервных камер для грузовиков

Этапы установки резервной камеры:

1. Установите камеру

Удалите винты и снимите номерной знак с грузовика. Закрепите блок камеры в верхней части области номерного знака и закрепите винты гаечным ключом.

2. Проложите кабели камеры

Камеры на грузовиках обычно больше, чем другие автомобильные камеры заднего вида, но это не должно вызывать никаких проблем. Осторожно проложите кабели по всей длине грузовика, удалив все препятствия в зоне номерного знака.

3. Найдите провода фонаря заднего хода

Блок предохранителей состоит из всех кабелей питания, вставленных внутри. В коробке вы найдете кабели обратного света, которые нужно найти для подключения камеры.

4.Подготовка блока предохранителей

Блок предохранителей или передатчика сконструирован с двумя кабелями питания, оголенными друг на друга. Эти кабели необходимо использовать для подключения обратных световых проводов к источнику питания. Используйте плоскогубцы для включения кабелей и подсоедините положительный и отрицательный провод питания к блоку передатчика.

5. Подсоедините камеру к кабелям питания

Кабели внутри коробки передатчика указывают, где подключать кабели. К камере необходимо подключить видео кабель и кабель питания.

6. Соберите незакрепленные детали автомобиля

После того, как вы плотно закрепите камеру на месте, сложите все незакрепленные детали автомобиля в небольшую кучку, чтобы не потерять их. Закрепите номерной знак и проверьте, все ли работает правильно.

7. Присоедините видео- и аудиоприемник камеры к GPS

Присоедините кабель приемника к GPS внутри грузовика. Убедитесь, что все устройства подключены к источнику питания, и все готово к использованию резервной камеры.

8.Проверьте камеру

Проверьте правильность работы камеры, чтобы избежать неисправностей. Проверьте чувствительность камеры и источник питания кабелей, чтобы предотвратить несчастные случаи.

Сводка

Как видите, установить камеру заднего вида на грузовик очень просто, если вы будете следовать этому практическому руководству. Вы должны быть готовы сделать это сейчас. Всегда соблюдайте меры предосторожности при работе с автомобилем, особенно при подключении кабелей питания.Перед выполнением любых электромонтажных работ внимательно прочтите руководство по эксплуатации автомобиля. Мы надеемся, что это поможет

Оставайтесь в безопасности и будьте умны!

Как добавить камеру заднего вида в машину

Резервные камеры, или камеры заднего вида, были широко популярны в последнее десятилетие благодаря их широкому использованию в новых автомобилях, а также дополнительному уровню безопасности, который они обеспечивают. Конечно, наличие в машине резервной камеры не означает, что вы можете полностью отказаться от взгляда через плечо, чтобы убедиться, что побережье чистое, но это может спасти других людей и вашу машину от катастрофы в случае, если что-то находится прямо за спиной. это при резервном копировании.Но что, если в вашей машине нет камеры заднего вида, и вы хотите ее добавить?

Резервные камеры на вторичном рынке доступны в большом количестве и доступны по цене

Если ваш автомобиль, грузовик или внедорожник в настоящее время имеет информационно-развлекательный экран на приборной панели, вам повезло, поскольку большинство имеющихся на рынке комплектов для модернизации резервных камер могут подключаться к существующему экрану и обеспечивать чистую установку. Однако, если в вашем автомобиле нет сенсорного экрана на заводе, вы можете выбрать комплект камеры заднего вида для вторичного рынка, который поставляется с экраном или модификацией зеркала.

Если в вашем автомобиле есть экран, вы можете рассчитывать заплатить около 50 долларов или меньше за камеру и необходимую проводку, хотя это может стоить около 100 долларов за работу, если вы не используете электрические компоненты. А если в вашем автомобиле нет заводского экрана, вы можете рассчитывать заплатить от 100 до 300 долларов за полную систему, которая включает в себя какой-либо тип экрана, а также за дополнительные трудозатраты на установку всего этого.

Дисплей камеры заднего вида на Ford Flex. | ДЕНВЕР ПОСТ / ЭНДИ КРОСС (Фото Энди Кросса / The Denver Post через Getty Images)

СВЯЗАННЫЕ С: Эти автомобильные функции заменяются камерами

Резервные камеры с отдельными экранами

Если вы все-таки решите купить резервную камеру на вторичном рынке, вы столкнетесь с несколькими вариантами своего автомобиля, особенно если вы посмотрите на Amazon.Один из наиболее популярных вариантов — система резервных камер с включенным монитором.

Эта система требует, чтобы вы установили камеру над задним номерным знаком либо с помощью имеющихся винтов, либо просверлив отверстие, а затем пропустите провода питания через автомобиль и подключите их к отдельному экрану, который вы можете установить в любом месте ( обычно на приборной панели). Это довольно простая настройка, но она неуклюжая по своей конструкции, поскольку требует, чтобы у вас был отдельный экран, на который вы всегда могли смотреть и который всегда был на панели инструментов.

Система камер Auto Vox CS2 | Amazon.com

СВЯЗАННЫЙ: История обязательных резервных камер

Резервные камеры с зеркальными экранами

Еще одна система резервных камер на вторичном рынке, которую вы, вероятно, найдете, — это система с зеркальным экраном или экраном, который отображается внутри зеркала. Прелесть этой системы в том, что послепродажное зеркало, которое она предлагает, просто крепится к имеющемуся зеркалу заднего вида. Эта опция не только позволяет отображать пространство позади вашего автомобиля, но также дает вам более широкий вид сзади, чем у стандартного зеркала.Установка обычно такая же, как и у другой системы, поскольку камеру необходимо установить на заднем номерном знаке, а затем подключить к передней части автомобиля.

Система заднего обзора VanTop H610 Mirror Dash Cam | Amazon.com

СВЯЗАННЫЙ: резервная камера автоматически не повышает безопасность

Головные устройства вторичного рынка

Наконец, еще один способ установить систему резервной камеры в вашем автомобиле, если у него нет экрана, — это установить головное устройство с сенсорным экраном на вторичном рынке, такое как Pioneer AVH-W4400 NEX, который является встроенным медиа-ресивером, который также Apple Совместимость с Carplay и Android Auto.Этот метод обеспечивает более чистую установку, чем вышеупомянутые варианты, и обеспечивает гораздо более четкое разрешение камеры, однако вы можете рассчитывать заплатить от 500 до 700 долларов за хорошее головное устройство.

Pioneer AVH-W4400 NEX | Amazon.com

DIY руководство по установке резервной камеры

Резервные камеры могут сделать вашу поездку на автофургоне более безопасной, увеличив видимость

Представлено Крисом Триплеттом, владельцем Camera Source во Франклине, штат Висконсин.

Установка камеры заднего вида в вашем доме на колесах сделает вашу поездку более безопасной и даст вам душевное спокойствие.- Фото любезно предоставлено источником камеры

Резервные камеры могут сделать поездки на автофургоне более безопасными и дать вам больше контроля, видимости и душевного спокойствия. Но для того, чтобы в полной мере воспользоваться этой спасительной технологией, ваша установка должна соответствовать конструкции, проводке, размеру и другим характеристикам вашего дома на колесах. Все, от длины вашего автомобиля до расположения источников питания, будет определять наиболее эффективные методы установки, и важно делать все правильно, чтобы предотвратить проблемы с подключением и повреждение вашего автомобиля.

Перед установкой проводной или беспроводной камеры резервного копирования вам потребуются следующие инструменты:

• Отвертка
• Бит 3/4 дюйма
• Силиконовый герметик

Эти инструменты позволят добиться идеального водонепроницаемого уплотнения и затянуть винты, которые идут в комплекте с камерой.

Как установить проводную резервную камеру

Если вам нужно проводное соединение, мы рекомендуем проводную резервную камеру, которая может выдерживать суровые условия вождения и обеспечивать видимость в ночное время.Система коммерческих камер Sharp CCD RV — отличный выбор для длительных поездок в большом доме на колесах. Его 65-футовый кабель достаточно длинный, чтобы вместить буксируемый автомобиль или прицеп, а семидюймовый экран также обеспечивает передачу в ночное время сигналов с инфракрасных датчиков камеры.

Независимо от того, какую проводную резервную камеру вы выберете, важно внимательно выполнить следующие шаги:

Шаг 1. Установите камеру

Ваша камера должна быть расположена как можно выше по центру задней части вашего автофургона, поэтому убедитесь, что вы нашли идеальное место, прежде чем прикручивать ее.Затем нанесите силиконовый герметик вокруг отверстий для винтов, чтобы предотвратить утечку воды.

Шаг 2. Включите камеру

Затем вашей камере потребуется проводное соединение для получения питания и отправки данных. Эта конкретная камера имеет 65 футов кабеля, поэтому ее легко проложить до передней части автомобиля, просверлив отверстие диаметром ¾ дюйма для подачи проводов.

Однако, поскольку вы будете полагаться на камеру для резервного копирования, возможно, вы не захотите постоянно держать ее включенной.Вместо этого подумайте о том, чтобы подключить кабель камеры к триггеру заднего хода, который включает фонари заднего хода, или к фонарю заднего хода в тире, когда вы включаете RV задним ходом.

Шаг 3. Установите монитор

Конечно, ваш монитор будет внутри фургона, за пределами вашего прямого обзора дороги, но его будет хорошо видно каждый раз, когда вы отступаете. Не устанавливайте ее в зоне прямой видимости, поскольку это нарушит безопасность камеры и затруднит вашу видимость. Вместо этого установите его ниже и в сторону или прикрепите к приборной панели.Возможно, вам придется просверлить еще одно отверстие внутри вашего дома на колесах, чтобы подключить кабель монитора к источнику питания.

Как установить беспроводную резервную камеру

Технология беспроводных камер постоянно совершенствуется, а беспроводные соединения не требуют прокладки проводов или устранения каких-либо проблем с электричеством. Однако важно приобрести камеру, которая может передавать четкое изображение без использования проводов. Если вы хотите использовать беспроводную связь с вашей системой видимости заднего вида, мы рекомендуем прочную камеру с подключением, которое сводит к минимуму помехи от другого цифрового оборудования.

Например, комплект цифровой беспроводной камеры заднего вида с ПЗС-матрицей сложен и достаточно прочен для использования в сельском хозяйстве и в коммерческих целях. Он работает на собственной уникальной цифровой частоте, которая соединяет вашу камеру CCD и датчик изображения Sony с вашим монитором, устраняя при этом помехи от любых других технологий. Независимо от того, используете ли вы эту цифровую систему или другую беспроводную резервную камеру, будут применяться одни и те же простые базовые действия.

Шаг 1. Установите камеру

Камере не требуется проводное подключение к экрану, но ей по-прежнему нужен источник питания.

Найдите провода питания на вашей камере, затем протяните их через заднюю часть вашего дома на колесах к ближайшему источнику питания. Обычно нет необходимости прокладывать провода до конца.

Габаритные огни, стоп-сигналы или огни номерного знака могут обеспечить удобное соединение в задней части вашего дома на колесах, но вам может потребоваться просверлить небольшое отверстие за камерой, чтобы получить к ним доступ.

Шаг 2. Подключите монитор

Конечно, камера бесполезна без монитора для просмотра прямой трансляции, и вашему монитору также понадобится источник питания.Некоторые новые дома на колесах имеют приборные экраны, которые можно подключить к частоте камеры, но если у вас есть камера и комплект монитора, вам нужно будет подключить внешний монитор к источнику питания внутри вашей кабины. Некоторые автофургоны просто подключают свои беспроводные камеры-мониторы к прикуривателям.

Шаг 3: Проверьте соединение

После того, как ваше оборудование установлено и подключено к источнику питания, пора еще раз проверить соединение. Это может помочь нанять добровольца, который будет стоять в разных местах позади автофургона и следить за тем, чтобы вы могли отслеживать ее движения в режиме реального времени.Если вообще есть какое-то отставание, ваша камера не подготовит вас к встрече с животными, людьми или другими транспортными средствами, которые внезапно появляются позади вашего дома на колесах. Также проверьте все пульты дистанционного управления, которые идут в комплекте с вашим комплектом, и убедитесь, что батарейки на месте, а запасные части находятся поблизости.
