Замена главного цилиндра сцепления ВАЗ 2107

Главная » Ремонт

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.

Содержание

1. Диагностика неисправности
2. Демонтаж гидропривода
3. Монтаж гидропривода

Диагностика неисправности

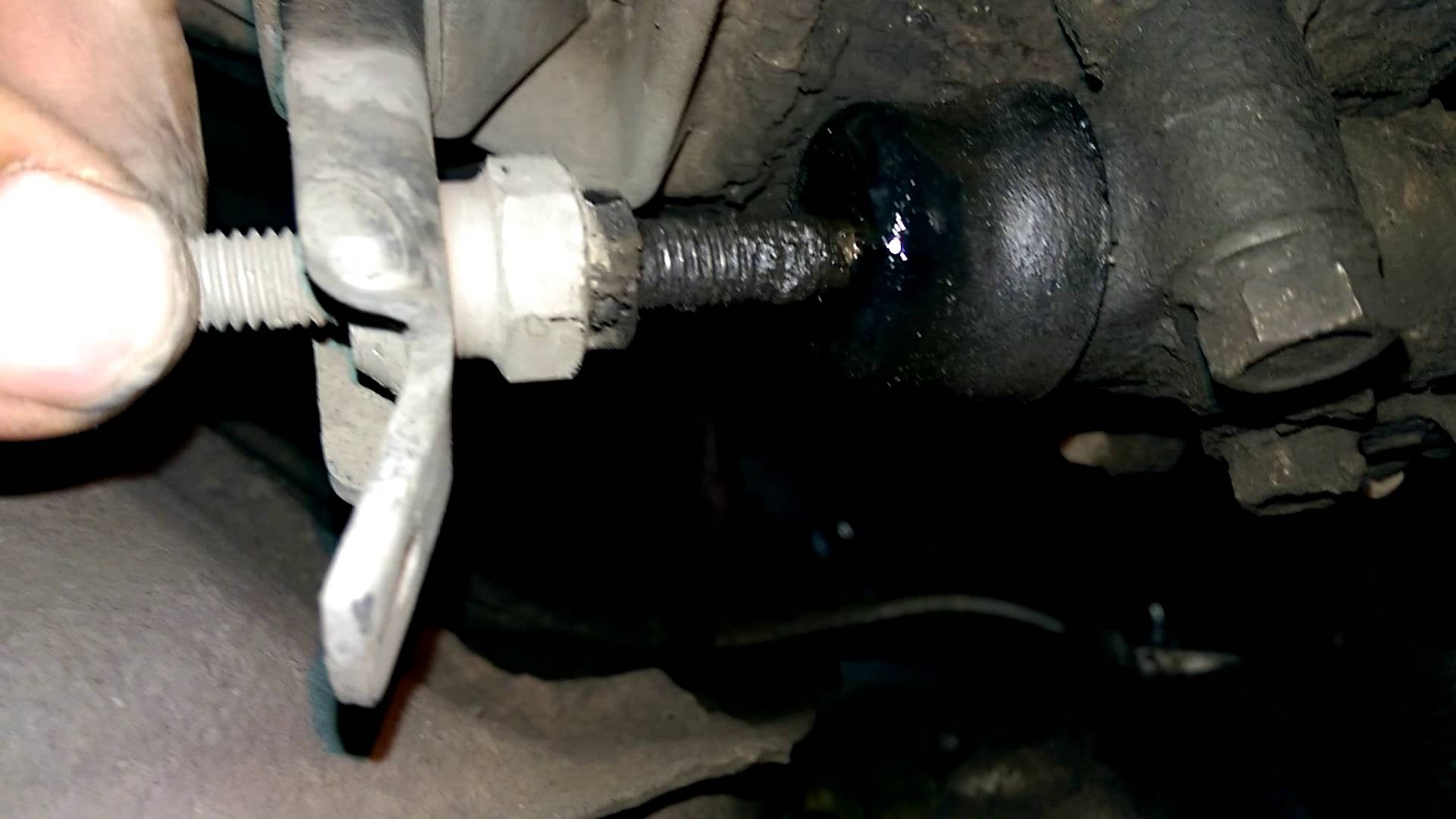

Выявление причин неисправности привода сцепления начинается с наружного осмотра и проверки главного и рабочего цилиндра. Основная причина неисправностей данных узлов в большинстве случаев это износ резиновых манжет и выработка на стенках механизма. Главный и рабочий привод в таком случае подлежит безусловной замене, попытки его ремонта редко дают положительный результат.

Демонтаж гидропривода

Для выполнения операции нам потребуется:

1. емкость для эксплуатационной жидкости и шприц большого объема.
2. набор гаечных ключей и головок;
3. отвертка и пассатижи.

Порядок выполнения работ следующий:

1. Из расширительного бачка главного цилиндра автомобиля ВАЗ 2107 откачивается тормозная жидкость при помощи шприца. От привода отстыковывается резиновая трубка из нее тоже вливаются остатки в подготовленную емкость. При попадании жидкости на лакокрасочные поверхности их необходимо протереть влажной тряпкой.
2. При помощи рожкового ключа на «10» выкручиваем штуцер трубопровода, соединяющего главный и рабочий гидроприводы.
3. При помощи головки на «13» и переходника-удлинителя откручиваем гайки, удерживающие узел на щите моторного отсека.
4. Для снятия главного цилиндра со шпилек достаточно нажать на педаль сцепления, это сдвинет его с места, после чего можно вытащить его руками.

Работы по снятию узла завершены, и можно приступать к установке запасной части.

Монтаж гидропривода

Замена механизма предполагает приобретение его в розничной сети или через интернет. Работа по установке выполняется в такой последовательности:

1. Главный цилиндр сцепления автомобиля ВАЗ 2107 надевается на шпильки и продвигается до упора в основание.
2. На крепеж наворачиваются гайки и затягиваются гаечным ключом на «13».
3. В основной цилиндр вкручивается штуцерная гайка трубопровода, проложенного до рабочего гидропривода.
4. Резиновая трубка стыкуется к пластиковому соединительному элементу и закрепляется хомутом.
5. В расширительный бачок заливается тормозная жидкость, которая по трубкам попадает в основной и рабочий цилиндр привода сцепления. Замена жидкости в системе обязательна из-за продуктов износа.

10 875 views ходовая

Похожие материалы

Меняем главный цилиндр сцепления ВАЗ 2107(ГЦС)

Каждый автомобиль в своей конструкции оснащен таким устройством, как главный цилиндр сцепления. Рассматриваемый автомобиль, как и большинство современных авто, в конструкции механизма сцепления также оснащен главным и рабочим цилиндрами. В данном материале уделим внимание главному цилиндру сцепления на ВАЗ 2107, его расположению, диагностике и особенностям замены на семерке.

Содержание

• 1 Расположение изделия
  • 1.1 Назначение устройства
  • 1.2 Необходимость замены устройства: когда требуется
  • 1.3 Меняем сами

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.
3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.
