ВАЗ 2114, 2115, 2113 замена передних тормозных колодок. Видео и фото инструкция
Покажем как правильно и быстро заменить передние тормозные колодки на автомобилях ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 в полевых условиях.

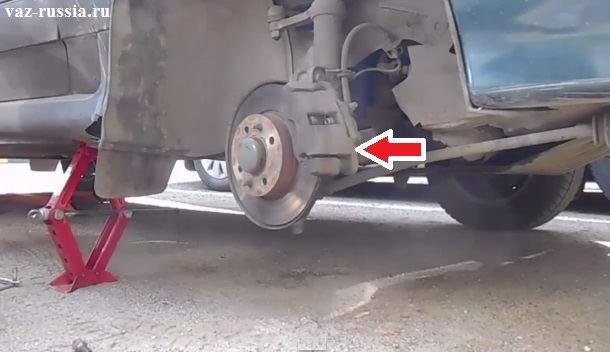

Срываем колёсные болты, поднимаем одну сторону машины на домкрате, откручиваем болты и снимаем колесо.
Ставим противооткатные упоры под задние колёса, при их отсутствии сгодятся обычные кирпичи. Чтобы старые колодки можно было легко вытащить, необходимо при помощи крепкой отвёртки или другого подходящего предметах их разжать, задавив цилиндр:

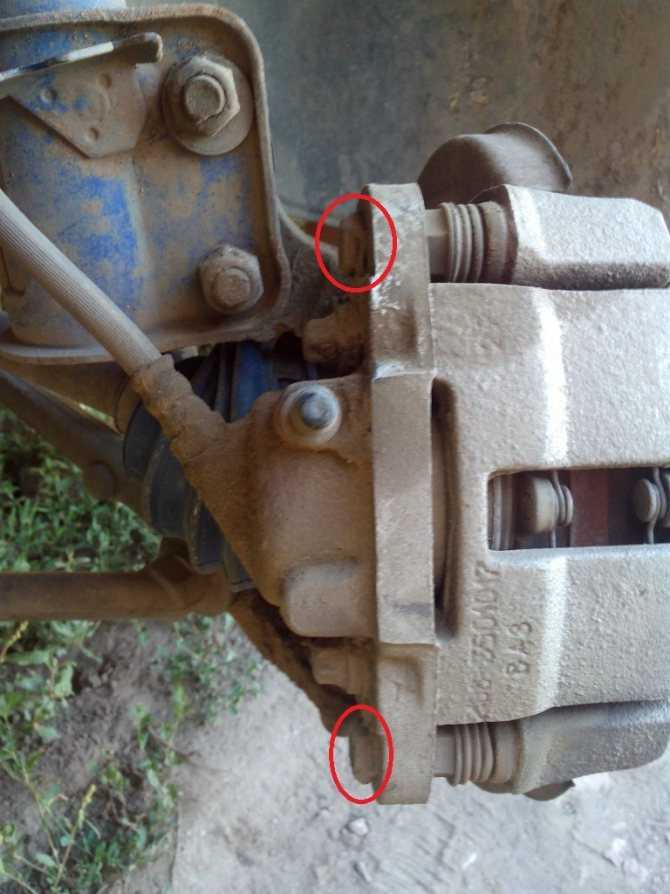

Отгибаем шайбу, отпускаем немного нижний болт, верхний выкручиваем полностью, при помощи ключа на 13:
Отводим суппорт немного в сторону, вытаскиваем старые тормозные колодки. Тщательно очищаем посадочные места от накопившейся там грязи, стружки и т.д. Для этих целей мы использовали отвёртку и наждачку, но лучше всего подходит щётка по металлу:
Проверяем работу направляющих, они должны ходить плавно.
В любом случае при каждой замене колодок, лучше их вытаскивать очищать и заново смазывать, много времени и сил это не займёт, зато вы будете уверены в их работе. Не используйте в качестве смазки литол, нужна специальная высокотемпературная смазка для суппортов и направляющих, некоторые производители кладут небольшой пакетик вместе с комплектом новых колодок.
Пыльники удобно натягивать при помощи отвёртки, заодно проверьте их целостность, чтобы не было никаких даже мелких дырочек, при необходимости поменяйте, стоят они копейки. Теперь нам необходимо полностью вдавить вовнутрь тормозной цилиндр, делаем мы всё в полевых условиях своими руками, поэтому используем для этих целей баллонный ключ, но гораздо удобнее это делать при помощи обычной струбцины.
Ставим новые колодки на свои места, опускаем суппорт. Собираем в обратной последовательности. Резьбу болтов рекомендую смазать медной смазкой, чтобы в процессе эксплуатации они не прикипели и их всегда можно было легко открутить.
Перед тем как начать движение, несколько раз до упора нажмите на педаль тормоза
Видео замена передних тормозных колодок в ВАЗ 2115, ВАЗ 2114, ВАЗ 2113:
Резервное видео как заменить передние тормозные колодки в ВАЗ 2115, 2114, 2113:
Когда необходимо менять передние тормозные колодки? Точного количества пройденных километров пробега для колодок нет, многое зависит от производителя, манеры езды водителя, общей исправности тормозной системы и т.д. Самое главное правило которое необходимо соблюдать, толщина накладки не должна быть меньше 1,5 мм. Если вы будете ездить на стёртых накладках, помимо того что возрастает риск попасть в аварию, у вас ещё может заклинить суппорт, а его замена дорогое и трудоёмкое удовольствие.
Прочитано раз: 2 187; За сегодня: 1
Автолюбителю | Инструкции по ремонту тормозов лада 2115, замена колесных цилиндров, тормозного барабана и суппорта лада 2113, инструкции по снятию и установке колодок ваз 2113, ваз 2115, ваз 2114. Замена тормозных колодок лада самара 2: 1 – суппорт; 2 – штуцер; 3 – колпачок; 4 – шланг; 5 – колесный цилиндр; 6 – болт; 7 – стопорная шайба; 8 – тормозной диск; 9 – тормозные колодки; 10 – направляющая колодок; 11 – защитный кожух переднего тормоза; 12 – защитный чехол; 13 – направляющий палец; А — смотровое окно При необходимости замены тормозных колодок ваз 2114 отогните угол стопорной шайбы 7 с грани нижнего болта 6, отверните его, придерживая ключом за грани направляющий палец, отсоедините разъемный провод сигнализатора износа колодок. Затем поверните суппорт 1 в сборе с цилиндром 5 относительно другого пальца, выньте тормозную колодку со стороны поршня и опустите суппорт в рабочее положение. ПРИМЕЧАНИЕ ПРИМЕЧАНИЕ Осторожно, чтобы не повредить пылезащитный колпачок и не допустить выплескивание тормозной жидкости из бачка главного цилиндра ваз 2115, переместите поршень, как можно дальше внутрь цилиндра, отталкиваясь отверткой от поверхности тормозного диска. Подняв суппорт, замените изношенную наружную колодку новой и опустите суппорт в рабочее положение. Еще раз переместите поршень внутрь цилиндра и, подняв суппорт ваз 2113, замените внутреннюю тормозную колодку лада самара 2. Устройство тормозной системы Тормозной механизм переднего колеса Тормозной механизм заднего колеса Датчик уровня тормозной жидкости Неисправности тормозной системы Разборка и сборка колесных цилиндров Проверка колесных цилиндров Проверка цилиндров задних тормозов Установка и снятие переднего тормозного механизма Разборка и сборка переднего тормозного механизма Проверка переднего тормозного механизма Проверка тормозного диска Замена передних тормозных колодок Снятие и установка заднего тормозного механизма
|
Эксплуатация и ремонт тормозной системы лада 2113. Проверка регулятора, цилиндра, усилителя тормозов лада 2114. Обслуживание передних и задних тормозных механизмов лада 2115.
Сигнализатор можно запрессовывать в колодку только один раз, т.к. он является деталью разового использования. Сигнализатор устанавливается во внутреннюю колодку в отверстие ближнее к тормозному шлангу, затем провод сигнализатора необходимо провести через хомуты на шланге и подсоединить к электрической цепи автомобиля.
Замена задних тормозных колодок ВАЗ 2114 своими руками
На большинстве автомобилей ВАЗ используется классическая схема тормозов.
Спереди стоят диски, сзади — барабаны. Они питаются от гидравлического давления. По такому же принципу устроены тормоза и на 14-й Жигули. Как известно, колодки являются расходным материалом. И если с заменой передних можно управиться за 10-15 минут, то с «барабанами» придется помучиться. Итак, давайте рассмотрим, как производится замена задних тормозных колодок на ВАЗ-2114. Фото и описание этого процесса смотрите в нашей сегодняшней статье.
Симптомы неисправности, ресурс
С передними колодками все просто — определить их износ можно визуально, сняв штампованный диск. А если машина «литая», то и вовсе без демонтажа колеса. С барабанными накладками все гораздо сложнее. Они спрятаны под крышкой. Не каждый автовладелец станет его снимать в надежде обнаружить скорый износ. Что касается ресурса, то конкретных цифр никто не приводит. Все полностью зависит от манеры вождения. Но в любом случае задние колодки служат дольше передних. Ресурс этих элементов обычно составляет от 100 до 170 тысяч километров.
Есть только два характерных признака. Первый — слабый ручник. Многие подумают, что трос растянулся (ведь пробег уже не маленький) и, натянув его, будут дальше эксплуатировать машину. Но не всегда причиной неисправности является кабель. Если толщина колодок минимальна, то увеличится ход рычага стояночного тормоза, так как для их сжатия требуется большее усилие.
Еще одним признаком является отзывчивость автомобиля на педаль тормоза. Так вот, с износом задних колодок машина будет тормозить медленнее. А если накладка стерлась до металлического основания, то проблема будет сопровождаться скрипом и перегревом барабана. Последний фактор может привести к подклиниванию тормозов, что крайне опасно.
Производитель отмечает, что минимальная толщина колодок на задних барабанах должна быть 1,5 миллиметра.
Цена
Следует отметить, что конструкция тормозов на 14-й «жигули» идентична «восьмерке» и «девятке».
Поэтому колодки от ВАЗ-2108-099 будут на 14-й «как родные».
Что касается стоимости, то комплект из четырех чехлов можно купить за 615 рублей. А это оригинальные колодки, от АвтоВАЗа.
Инструменты
Чтобы замена задних тормозных колодок на ВАЗ-2114 прошла быстро и успешно, нам понадобится набор ключей, молоток с ручкой, шлицевая отвертка, домкрат, балонник и пассатижи. Так как элементы системы могут закиснуть или заржаветь, используем «жидкий ключ» типа ВД-40 или его аналоги. Итак, как производится замена задних тормозных колодок на ВАЗ-2114? Подробные инструкции будут изложены ниже.
Начало работы
Для выполнения этой операции у нас нет ни приямка, ни подъемника. Достаточно ровное и твердое покрытие. Итак, ослабьте колесные болты на одном из колес и поддомкратьте заднюю часть автомобиля. Предварительно поставить упоры под передние колеса, либо поставить машину на первую передачу (чтобы машина самопроизвольно не катилась). Далее снимаем колесо и демонтируем глушитель с подушек. Оставляем самый крайний, что под бампером, чтобы выхлоп не висел в воздухе.
Зачем нужен глушитель? Рядом с ним находятся гайки натяжителя ручника, которые необходимо ослабить. Это сделано для того, чтобы установка не испытывала дополнительных трудностей. Орехи максимально ослабляются. Для этого нам понадобится ключ «на 13». Как происходит замена задних тормозных колодок на ВАЗ-2114? Затем перейдите к самому барабану. Откручиваем на нем направляющие болты и прокручиваем крышку на 30-40 градусов. Так что мы можем получить его.
Но иногда барабан может закиснуть. Для этого берем черенок (или короткий деревянный брусок), молоток и начинаем наносить на крышку мелкие удары. Прикладываем их с разных плоскостей, пока элемент не начнет прокручиваться. Брусок будет своеобразным демпфером, так как молоток легко может повредить элемент.
Что дальше?
Теперь безопасно снимите крышку снаружи. Вы увидите перед собой тормозной цилиндр, пружины и две изношенные колодки. Чтобы снять последнюю, нужно сначала отсоединить направляющие пружины.
Делается это с помощью плоскогубцев. Из цельной проволоки можно сделать самодельные крючки. Далее снимаем накладку с рычагом. Последний не выбрасываем — он нам еще пригодится при установке новой обуви. Но это не останавливает замену задних тормозных колодок на ВАЗ-2114. Инструкции по установке будут описаны позже.
Установка
После демонтажа старых элементов сжимаем боковые части тормозного цилиндра шлицевой отверткой. Будьте внимательны — следите за тем, чтобы новые колодки вошли в пазы цилиндра, а планка попала в разъем. После этого нужно зацепить пружины на место. Эта операция выполняется как с нижней, так и с верхней накладками. Как производится замена задних тормозных колодок своими руками? ВАЗ-2114 продолжает стоять на месте, а мы в это время занимаемся рукой. Трос привода стояночного тормоза должен быть зацеплен за рычаг, который находится на колодке.
Далее снова проверяем правильность установки элементов и монтируем крышку барабана.
Обратите внимание — войти может быть сложно. В этом случае нужно проверить, полностью ли зажат тормозной цилиндр и не болтается ли рукоятка. Вероятно, заклинило кабель и из-за этого крышка не встает на место.
Устранив неисправность, установите на место барабан и колесо. Прежде чем спустить автомобиль с домкрата, проверьте, насколько легко он вращается. Колесо должно вращаться без заедания и задевания колодок. Далее производится замена задних тормозных колодок на ВАЗ-2114 с противоположной стороны. Помните, что элементы меняются парами, даже если износ соседнего колеса менее значителен. Процедура такая же. Но это не все. Завершающим этапом будет регулировка ручника.
Регулировка стояночного тормоза на ВАЗ-2114 — пошаговая инструкция
Замена задних тормозных колодок требует обязательной регулировки ручника. Для этого нам понадобятся два ключа «на 13». Регулировка производится на тросе уравнителя, который спрятан под «баночкой» глушителя.
Итак, одним ключом откручиваем контргайку, а другим — фиксируем болт от проворачивания. Далее поворачиваем гайку в ту или иную сторону (в зависимости от того, что нам нужно — затягивать или ослаблять трос). При наворачивании ход ручника и соответственно троса уменьшается.
Какой должна быть норма? При регулировке следите за рычагом стояночного тормоза. Колодки должны блокироваться после 3-4 щелчков. Допускается не более 6 кликов. Все что больше — говорит о повышенном кредитном плече. При этом машину необходимо держать на уклоне 16 градусов.
Также следите за вращением колес. Они должны свободно двигаться от силы рук в подвешенном состоянии. Если они трутся о новые колодки, значит, рукоятка затянута слишком туго. После установки оптимального диапазона затяните контргайку и опустите автомобиль с домкрата. На этом процедура замены колодки завершена. Никаких прокачек и прочих действий предпринимать не нужно. Все, что от вас потребуется после замены, это только повторная регулировка ручника.
Заключение
Итак, мы выяснили, как осуществляется самостоятельная замена задних тормозных колодок на ВАЗ-2114. По времени эта процедура занимает около двух часов. При установке барабана некоторые шлифуют колодки наждачной бумагой, чтобы крышка легко зашла. Но делать этого категорически нельзя. Это снижает срок службы накладок и приводит к их перекосу.
