Как и когда заменить задние тормозные колодки ВАЗ

Главная страница » Как и когда заменить задние тормозные колодки ВАЗ

Ремонт и обслуживание Тормозной система

О том, как и когда производить замену тормозных колодок, можно прочитать в мануале по эксплуатации автомобиля. В мануале указаны все самое важное: при какой толщине накладок нужно производить замену передних и задних тормозных колодок.

В этом вопросе не нужно заниматься самодеятельностью и рассчитывать на то, что можно потянуть с заменой колодок. Если указано, что минимальная толщина накладок должна быть 2 миллиметра, то нужно поменять колодки.

Замену тормозных колодок на ВАЗ нужно производить сразу с двух сторон на оси. Дальше нужно воспользоваться инструкцией производителя колодок, поскольку в ней четко указано, когда менять задние или передние тормозные колодки.

Важно то, что для замены тормозных колодок нужны не только стандартные инструменты, но и некоторые приспособления. Особенно если производить замену колодок на дисковых тормозах. Эти особенности тяжело описать, поэтому пользоваться нужно только тем мануалом, который предназначен для конкретного автомобиля.

Замена тормозных колодок на тормозах барабанного типа

Можно самостоятельно заменить задние тормозные колодки на системе дискового типа и барабанного типа. Нужно знать технологический процесс, поскольку нюансы сборки и разборки задних тормозов зависят от типа автомобиля ВАЗ.

Перед заменой задних тормозных колодок нужно их диагностировать без снятия барабана. Для этого есть смотровое окно в тормозном механизме. Нужно снять заглушки и оценить состояние накладки и ее толщину. Если нужно заменить колодки, то стоит этим заняться.

Начинать нужно с того, что привод ручника ослабляют;
направляющие штифты отворачивают, тормозной барабан проворачивают и снимают. С первого раза это не получится, поэтому нужно сначала с торца простучать барабан;

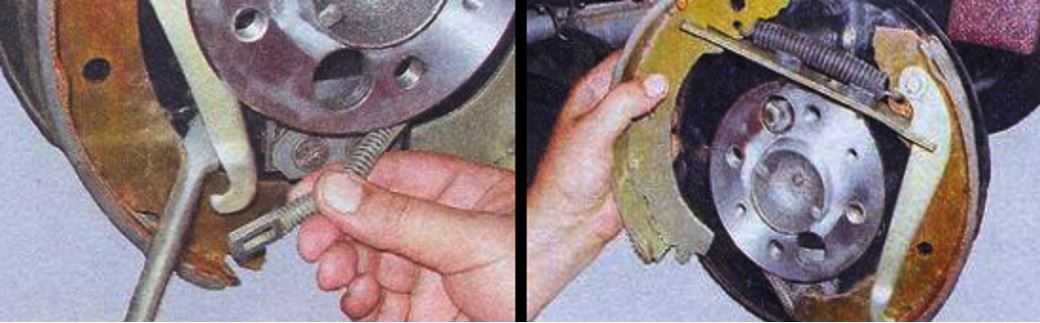

после того, как снят барабан, нужно вынуть из зацепления с колодкой направляющую пружину ;
дальше нужно отсоединить нижнюю стяжную пружины, снять переднюю колодку и разжимную планку;
направляющую пружину отсоединяют от задней тормозной колодки, из наконечника троса выводят рычаг ручного привода;
из тормозного механизма извлекают направляющую пружину, ось рычага ручника нужно расшлинтовать, снимают ось, рычаг и шайбу;
дальше рычаг переставляют на новую тормозную колодку, а ось нужно зашплинтовывать. Тормозные колодки дальше устанавливают в обратном порядке.

Замена тормозных колодок на дисковых тормозах

Установка и замена задних тормозных колодок значительно отличается от замены на тормозах барабанного типа. Здесь нужны не только стандартные отвертки и ключи, но и специальные съемники, которые предназначены для системы автомобиля.

Сначала нужно ослабить трос ручного (стояночного) тормоза;

рычаг ручного тормоза освобождают;

разводные штифты нужно выбить, а стопорную пружину снять;

тормозные прокладки и колодки снимают;

поверхности суппорта нужно очистить, поскольку поверхность суппорта контактирует с тормозными колодками;

нужно одновременно проверить состояние грязезащитного чехла на наличие механических повреждений. Если такие повреждения есть, то нужно будет полностью перебрать суппорт;

дальше проверяют фрикционные поверхности тормозных дисков на наличие механических повреждений, измеряют толщину тормозных дисков. В мануале предварительно уточняют минимальную допустимую толщину тормозных дисков, чтобы через несколько дней не пришлось менять тормозные диски;

дальше нужно вталкивать в цилиндр поршни тормозного цилиндра;

потом устанавливают тормозные колодки. Обе стороны прокладки нужно смазать тонким слоем силиконовой смазки. Прокладку устанавливают на заднюю пластину колодки. Дальше устанавливают тормозные колодки;

Важно, что если при разборке производилось снятие с суппорта тормозной колодки, то в бачок нужно будет долить тормозную жидкость, а также прокачать тормоза. Необходимо убедиться, что тормозная жидкость не утекает. Потом нужно будет отрегулировать тормоза.

Вам также может понравиться

заменить своими руками

ВАЗ-2110 по праву можно считать народным. С этой машиной все знакомы или хотя бы видели ее на улицах. «Десятка» — очень неприхотливая и ремонтопригодная машина. Однако иногда это случается по вине. Итак, выходят из строя (точнее износ) на автомобиле ВАЗ-2110 задние тормозные колодки. Возможна их замена. Справится даже новичок. Автомобиль имеет довольно простую тормозную систему. Итак, давайте рассмотрим, как поменять задние тормозные колодки на ВАЗ-2110.

Когда менять?

Производитель имеет определенный ресурс. Замена этих элементов производится каждые 60 тысяч километров. Однако этот период может наступить раньше. Почему это происходит? Все зависит от стиля езды. Если водитель предпочитает агрессивную езду, ресурс задних колодок сокращается вдвое. А передние – вчетверо (потому что на них воздействует большая сила). Поэтому важно уметь определить неисправность «на слух». При нажатии на педаль тормоза сзади слышится скрип колодок. Это говорит о том, что они стали бесполезными.

Осмотрите их визуально, сняв барабан. Недопустимо, чтобы толщина фрикционной накладки была меньше двух миллиметров. Также избегайте масляных пятен и сколов на обуви. Если симптомы и признаки подтвердились, необходимо срочно менять на автомобиле ВАЗ-2110 задние тормозные колодки. Замена производится минимальным набором инструментов. О том, что нужно для этой операции, расскажу прямо сейчас.

Рекомендовано

«ИЖ 350 Планета Спорт» — резвый советский мотоцикл

Считается, что из всей линейки советских мотоциклов «ИЖ» по-настоящему спортивным является только один. Несложно догадаться, что это был «ИЖ 350 Планета Спорт». История мотоцикла В 1973 году на заводе «Ижмаш» был совершен настоящий прорыв: линейка пошла по еловой…

Как устроена задняя втулка переднего рычага и сколько это служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в дв…

Инструменты

Нужно заменить? Чтобы установка колодки прошла успешно, подготовьте следующие инструменты:

• Ключ на 12.
• Домкрат.
• Плоскогубцы.
• Небольшая подставка (можно использовать блок).
• Отвертка.
• Молоток.

Нам тоже нужен сам «расходник». Какие задние тормозные колодки лучше поставить на ВАЗ-2110? Автолюбители неплохо отзываются о продукции компаний «Люк» и «Данфи» (подробнее о них — в конце статьи). Их стоимость около тысячи рублей за комплект (включает две фрикционные накладки). Перед тем, как заменить задние тормозные колодки на ВАЗ-2110 самостоятельно, отметим важный момент – данные элементы меняются парами. Если есть разница в износе правого и левого, все равно нужно установить комплект.

Приступаем к работе — разборка

Итак, рассмотрим, как поменять на автомобиле ВАЗ-2110 задние тормозные колодки. Замена начинается с вывешивания заднего моста. То есть нам нужно поддомкратить часть кузова и снять колесо. Затем подставьте упоры на передние колеса и задние лонжероны (чтобы не падали, если домкрат соскользнет).

Затем снимите барабан. Фиксируется двумя болтами. Для снятия нам понадобится ключ на 12. Если крышка идет с работой (что бывает довольно часто), постучите по ней молотком. Используйте деревянную подложку, чтобы не повредить край барабанного механизма. Далее переходим к замене самих колодок. Обратите внимание, что могут возникнуть трудности. За годы эксплуатации сильно прикипели к барабану. Не исключено образование ржавчины. Если ботинок уходит, почти не используются подручные инструменты. Аккуратно постучите молотком по детали, чтобы не повредить саму основу. Далее нужно снять верхнюю пружину, удерживающую башмак на щитке. Для этого откручиваем накладку в сторону на 60 градусов.

Затем аккуратно вытяните деталь из опоры. Держите колодку той стороной, где нет «мастера» (то бишь выхода на ручник). Разводят подушечки друг от друга. После разборки первой приступаем к стиранию второй части. Его будет удалять гораздо легче. Предварительно не забудьте отсоединить тягу от троса ручника.

Как установить задние тормозные колодки?

ВАЗ-2110 продолжает быть на домкрате. В это время поршень цилиндра загибаем внутрь до упора и крепим к новой тяге колодки ручного тормоза. После этого установите обратно шплинты и направляющую пружину. Подсоедините трос обратно к ручнику. Соедините верхнюю пружину с обеими колодками. Затем в последнюю очередь устанавливается тормозной цилиндр. Кроссовки немного стягиваются внизу. Итак, вы растягиваете пружину, чтобы поместить ее в распорку. Второй блок установлен. Уверен, что она просто вошла в монтажный кронштейн. С помощью плоскогубцев сожмите второй пружинный элемент. Обратите внимание – трос тормоза не должен касаться вращающихся элементов барабана. В противном случае он может сломаться.

Ставим крышку барабана и ставим на место колесо. На данном этапе мы успешно установили задние тормозные колодки. ВАЗ-2110 можно опустить с домкрата и проверить работоспособность новых тормозов. Важный момент — колесо в опубликованном состоянии должно свободно прокручиваться. Если он идет со слишком большим усилием, отрегулируйте или проверьте выравнивание колодок еще раз. Вот об этом. Ниже, как и обещал, рассмотрим особенности тормозных колодок от производителей «Luke» и «Dunphy».

Lucas TRW (колодки)

Производится в Германии. В ходе испытаний датапады получили хорошие результаты. Так, величина замедления при торможении со 100 км в час составит 7,5 м/с2. Что касается нагрева, то термические испытания эти колодки тоже выдержали достойно.

Температура фрикционного материала не превышает двухсот градусов Цельсия. При повторном торможении при усилии 4 кг/см2 нагревательные элементы составляли 111 градусов. Однако с повышением температуры эффективность торможения падала. Это их единственный недостаток.

«Данфи»

Это, пожалуй, лучшие задние тормозные колодки на ВАЗ-2110. Страна происхождения – Украина. В ходе испытаний колодки показали лучший результат. Торможение на скорости 100 миль в час составляет 9 м/с2. Также фрикционные накладки обладают хорошей устойчивостью к тепловым нагрузкам. При многократном торможении барабан нагревался до 110 градусов Цельсия.

Эффективность работы осталась прежней. Заметные провалы ощущались при температуре в двести градусов. Однако для того, чтобы нагреть ботинок до точки, нужно изрядно потрудиться. Даже при агрессивном стиле вождения они не перегреваются и выдерживают любые нагрузки. Кстати, несмотря на то, что это украинский бренд, его можно найти в любом автомобильном магазине России. Также эти колодки похожи на автомобили семейства «Лада Самара».

Заключение

Вот мы и разобрались, как поменять на автомобиле ВАЗ-2110 задние тормозные колодки. Замена компонентов тормозной системы – это то, чем нельзя пренебрегать. Если вы заметили скрип или ваш автомобиль плохо реагировал на соответствующую педаль, проверьте износ фрикционных накладок, при необходимости замените. Помните, что от вашей безопасности зависит исправность тормозной системы.
