Как поменять маслосъёмные колпачки на ВАЗ-2114 8 клапанов: видео

Чрезмерный расход масла – меняйте клапанные уплотнители!

Содержание

• 1 Что такое маслосъёмные колпачки (краткое представление)
• 2 Процесс замены на ВАЗ-2114
  • 2.1 Видео о замене маслосъёмных колпачков
• 3 Симптомы
• 4 Выводы

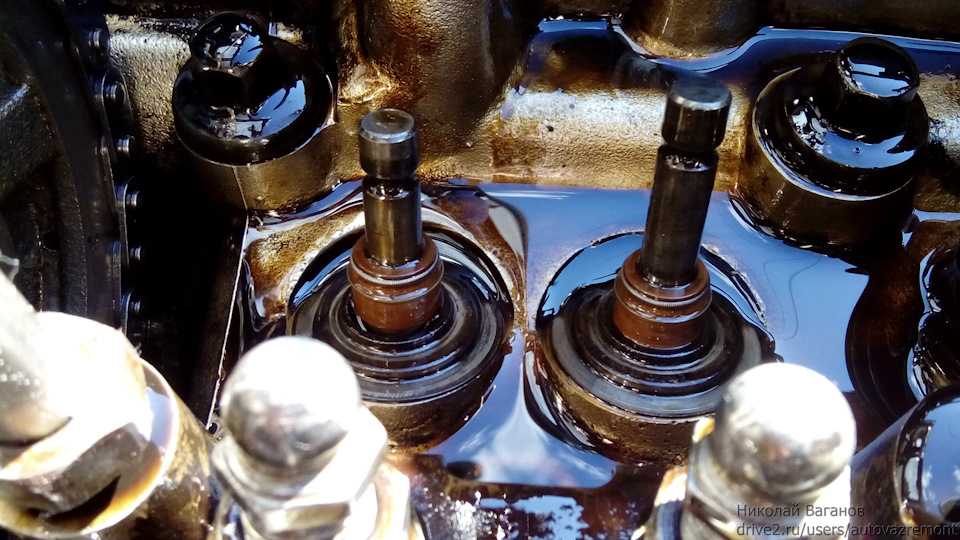

Что такое маслосъёмные колпачки (краткое представление)

Колпачки или маслосъемные сальники предназначены предотвращать проникновение моторного масла в камеру сгорания. Прилегает плотно к клапану ГРМ (газораспределительный механизм), упреждая попадание масла под поршень. Функция их сводится к снятию масла с интенсивно работающего клапана.

Замена маслоотражательных колпачков

Изношенные сальники пропускают масло по штоку в камеру сгорания, где смешиваются с топливной смесью. Сгорая под поршнем, на седле и тарелке образуется нагар, что препятствует плотному закрытию седла. Осаждается нагар также на кольцах, верхней части цилиндра и днище поршня. Горючая смесь вкупе с моторной смазкой ухудшает качество горения, и в целом работу двигателя. Колпачки же резиновые, армированные втулкой и пружиной обжимают шток клапана уплотненной кромкой.

Самостоятельная замена уплотнителей потребует иметь под рукой инструменты:

• Съёмник сальника.
• Приспособление для снятия сухариков.
• Пинцет, отвертки плоские (2 штуки), молоток, набор гаечных ключей, торцевых головок, трещотка, ветошь, пруток (до 8 мм из мягкого металла), пассатижи.
• Оправку запрессовки новых уплотнителей.
• Комплект новых сальников.

Съемник сальника

Новые сальники клапанов

Приспособление для снятия сухариков

Оправка для запрессовки сальников

Набор инструментов

Процесс замены на ВАЗ-2114

Процедура замены маслосъемных уплотнителей двигателя на ВАЗ-2114 предусматривает снятие головки блока для удобства различных технических манипуляций. Появление темно-синего выхлопа из глушителя будет свидетельством необходимости постановки автомобиля на ремонт.

Опуская элементарные тонкости, начинать нужно с замены колпачков, соблюдая рекомендуемую последовательность:

1. Открыть капот, отсоединить минусовую клемму аккумулятора.

   Отсоединяем минусовую клемму

2. Снять высоковольтные провода, выкрутить свечи.

   Снимаем высоковольтные провода

   Выкручиваем свечи зажигания

   Выкрутили свечи, лезем к ремню ГРМ

3. Удалить ремень ГРМ (газораспределительный механизм).

   Снимаем ремень ГРМ

4. Снять крышку головки блока (ГБ), зубчатый шкив распределительного вала, не потеряв при этом шпонки.

   Снимаем крышку головки блока цилиндров

   Демонтируем зубчатый шкив распределительного вала

5. Открутить крепления задней крышки без повреждения прокладки блока, и прочие соединения. Снимается распределительный вал с концевыми манжетами. Остается только втулка.

   Снимаем распределительный вал

Далее коленчатый вал проворачивается до момента, когда поршень займет позицию в ВМТ, где предстоит замена уплотнителя.

Во избежание выпадения клапана в цилиндр, выворачивается свеча, а в отверстие вставляется пруток, желательно оловянный, который не повредит резьбу.

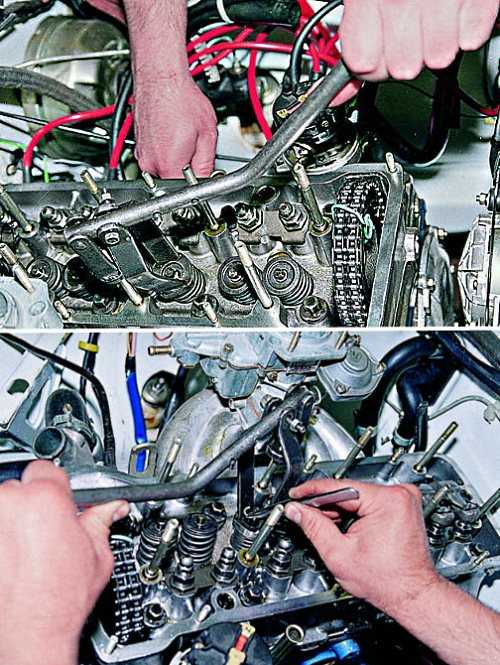

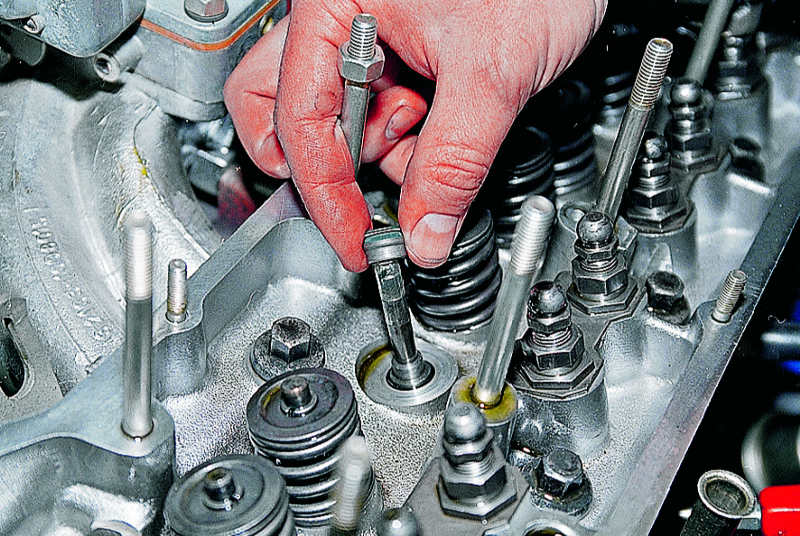

Пружина клапанная сжимается приспособлением, и сухарики легко снимаются пинцетом. В обиходе процесс называется рассухариванием. Извлекаются верхняя, нижняя тарелки. С направляющей втулки удаляется колпачок. Для этого на него устанавливается цанга и резким ударом молотка по втулке приспособления колпачок выдавливается. Процесс повторяется со вторым клапаном.

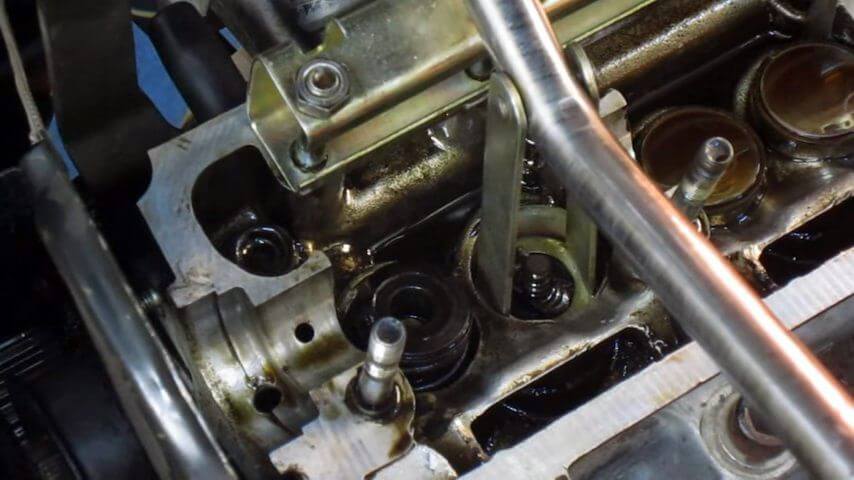

С помощью приспособления рассухариваем клапана

Новые сальники, предварительно смазанные моторным маслом изнутри, укладываются в оправку, запрессовываются, после чего монтируются пружины, тарелки. Сухарики с помощью приспособления вставляются в нижнюю проточку клапана. Коленчатый вал проворачивается так, чтобы в ВМТ оказался 2 цилиндр. Пруток извлекается из свечного отверстия и вставляется в следующее гнездо.

Последовательность работ повторяется в том порядке, в каком извлекались детали.

С помощью оправки запрессовываем сальники клапанов

Опоры распределительного вала, шайбы регулировки толкателей, шейки, кулачки смазываются маслом.  Перед укладкой опорного сальника вала желательно проверить его техническое состояние. Производится регулировка зазора клапанов, если требуется.

Сборка завершается подсоединением клемм аккумулятора, запуском двигателя. Мотор обязан работать без лишних шумов, если, конечно, не остались лишние запчасти.

Видео о замене маслосъёмных колпачков

Симптомы

Колпачки по истечении времени разрушаются, подвергаются старению, расслоению резины с потерей технических свойств. Заметно это появлением сизого дыма из глушителя автомобиля, работающего с большими нагрузками, при торможении двигателем. Косвенными мотивами износа сальников считается повышенный расход моторного масла.

Колпачки в процесс работы теряют свои технические свойства

Замасливание свечных электродов также является симптомом износа колпачка. Агрессивная среда, высокие температуры негативно сказываются на стойкости резины ее долговечности. В итоге материал изделия твердеет, а рабочая кромка трескается, истирается, изнашивается.

Выводы

• Не рекомендуется использование отвёрток при снятии сальников, чтобы не повредить втулку.
• Снимайте обжимную пружину при надевании сальника на ножку клапана.
• Обязательно смазывать внутреннюю поверхность втулки.
• Прокручивая коленчатый вал и переходя на очередной цилиндр, не забывайте извлекать оловянный пруток из свечного гнезда.
• На головке блока в месте крайних опор распределительного вала, следует нанести герметик.

Привлекательными, востребованными уплотнителями с позиций длительной эксплуатации, считаются колпачки на основе фтор-каучука. Свидетельством тому продукция «Goetze», «Elring» с ресурсом длительной эксплуатации.

Замена маслосъемных колпачков на ВАЗ 2109

Двигатель внутреннего сгорания не способен исправно работать даже при малейшей поломке, поэтому нужно всегда следить за всеми, даже самыми, на первый взгляд, незначительными элементами силового агрегата. Такой деталью являются маслосъемные колпачки. В этой статье будет описано, как осуществляется замена маслосъемных колпачков на ВАЗ 2109.

Маслосъемные колпачки нужны для того, чтобы смазывать маслом все необходимые элементы, но при этом не выпускать масляные излишки за пределы двигателя. Этот элемент плотно прилегает к клапану, поэтому пропускание моторного масла почти невозможно.

Маслосъемные колпачки

Маслосъемный колпачок, как и все узлы силового агрегата, рано или поздно изнашивается. Это происходит из-за постоянного взаимодействия с маслом и перепадов температур. У этого элемента есть свой срок службы, который составляет 20 тысяч километров пробега.

Вот так работает маслосъемный колпачок:

Когда менять маслосъемные колпачки

Замена маслосъемных колпачков нужна, если:

1. Расход моторного масла увеличился, а его протекания не видно. Это самый обманчивый признак, так как чаще всего владельцы думают, что проблема в другом, и заливают масло, не желая дорогостоящего ремонта.
2. Двигатель расходует более 1 литра на 1000 километров пройденного пробега.
3. Из выхлопной трубы часто выходит дым с синим оттенком.
4. На электродах свечей появилось моторное масло. Это признак, по которому точно можно определить неисправные маслосъемные колпачки, так как масло на электродах по другим причинам не появляется.

Свечи в масле

Если был замечен хотя бы один признак из вышеперечисленных, то уже необходима замена.

Как произвести замену

Замену можно произвести своими руками, без обращения за помощью к специалистам. Вся процедура проста, для ее проведения понадобятся:

1. Набор головок с трещеткой.
2. Отвертка с плоским концом.
3. Съемник колпачков.
4. Раcсухариватель клапанов.
5. Плоскогубцы.
6. Прут диаметром 8 миллиметров.
7. Новые колпачки.

Инструменты, которые пригодятся для замены

Перед началом замены необходимо произвести подготовительные работы, а именно:

1. Снять воздушный фильтр с корпусом.
2. Демонтировать топливный насос.
3. Убрать распределитель системы зажигания.

Маслосъемный колпачок в сборе

Все это необходимо для свободного доступа к маслосъемным колпачкам. После проведения подготовительных работ можно приступать непосредственно к самой замене.

Последовательность действий при замене маслосъемных колпачков:

1. Отсоединить минусовую клемму от аккумуляторной батареи. Это необходимо для безопасности всей процедуры, так как во время работы может возникнуть короткое замыкание.
2. Снять шестерню с зубчиками с распредвала.
3. Вытянуть шпонку из распредвала для ее сохранности. Она расположена в пазу.
4. Убрать крышку ГБЦ, открутив все ее болты, расположенные по краям.
5. Снять проводок «массы» и наконечники проводов, открутив гайки, и демонтировать заднюю крышку ГБЦ.
6. Открутить гайки подшипников распредвала и убрать их на видное место, чтобы не потерять.
7. Снять распределительный вал с блока цилиндров и незамедлительно демонтировать сальник клапанов.
8. Крутить коленчатый вал, пока поршень, маслосъемный колпачок которого нужно заменить, не будет в положении ВМТ;
9. Демонтировать свечу из ГБЦ и установить туда прут диаметром 8 миллиметров так, чтобы он был между клапаном и поршнем.
10. Разсухарить клапан специальным инструментом, сжимая пружины.
11. Достать «сухари» клапана и демонтировать сам клапан. Все это проделывать с помощью плоскогубцев.
12. Снять тарелку и пружины клапана. Их должно быть две: верхняя и нижняя. Их лучше также отложить на видное место, чтобы не потерять.
13. Демонтировать маслосъемный колпачок с помощью съемника, установив его на клапан.
14. Ударять по втулке и по ручке съемника, установив боек.
15. Достать колпачок из втулки. Потом достать его из цанги. Делать это лучше всего плоскогубцами или похожими инструментами. Поворачивать колпачок во время извлечения не рекомендуется, в противном случае сломается втулка.
16. Взять новые маслосъемные колпачки и демонтировать их пружины. Проделывать эту процедуру надо очень аккуратно, чтобы не сломать ничего.
17. Обработать новый элемент небольшим количеством моторного масла и установить его.
18. Запрессовать новый маслосъемный колпак. Он должен сидеть плотно, в противном случае от замены не будет никакого толка.
19. Установить пружину колпачка. Замена одного изделия завершена, теперь нужно проделать то же самое с другими колпачками.
20. После замены всех колпачков нужно установить тарелку и пружины клапанов. Установить обратно «сухари» клапанов при помощи специального инструмента.
21. Демонтировать прут диаметром 8 миллиметров. Установить сухари в точном положении. Для этого нанести небольшие удары металлическим предметом по краям клапанов.
22. Смазать опоры распредвала в головке блока цилиндров и шайбы. Для этого подойдет обычное моторное масло, специальные средства не нужны.
23. Установить распредвал в свое расположение. Перед установкой убедиться, что кулачки 1 цилиндра соотносятся с толкателями.
24. Смазать кулаки и шейки распредвала. Для этого подойдет обычное моторное масло.
25. Установить корпус подшипника распределительного вала. Если втулки попадают в отверстия кожухов подшипника, то установка проводится верно.
26. Затянуть все гайки и поставить сальник.
27. Если есть необходимость, то отрегулировать зазоры всех клапанов.
28. Все остальные мелочи устанавливать в обратной последовательности. В конце – главное, не забыть установить минусовую клемму обратно, иначе автомобиль не заведется.

Фотоинструкция

Убираем крышку ГБЦ

После снятия распредвала — толкатели

Установка рассухаривателя

Устанавливаем прут

Рассухаривание

Съемник маслосъемных колпачков

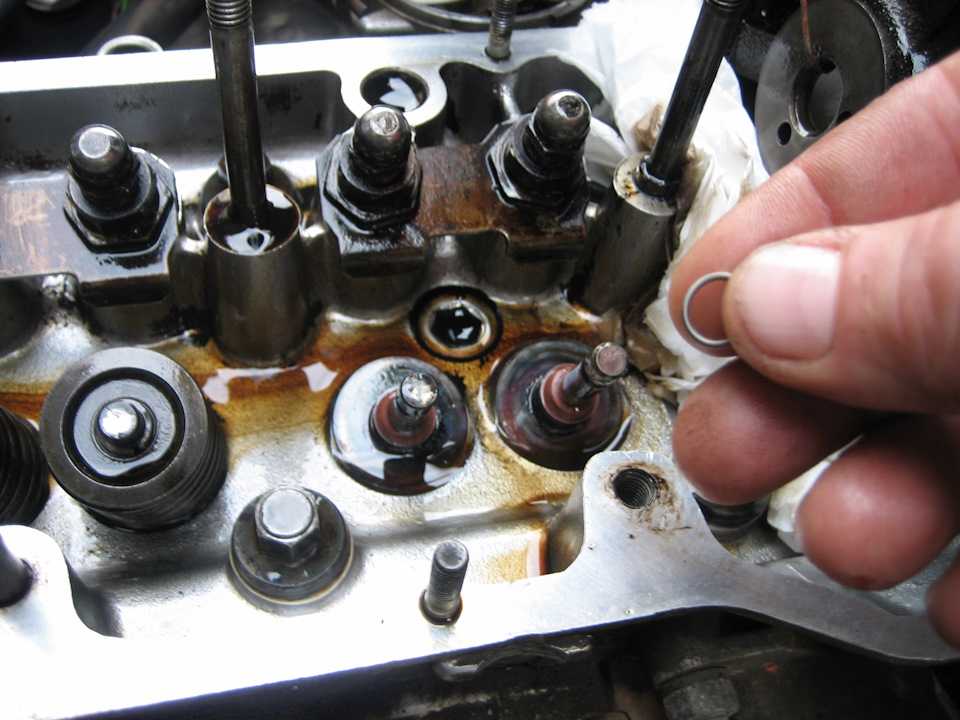

Снятый колпачок

Установка защитного колпачка

Процедура замены маслосъемных колпачков не так тяжела, как кажется на первый взгляд. Все работы можно произвести самостоятельно. Не стоит затягивать с заменой колпачков, если это необходимо, так как попадание моторного масла на клапана плохо сказывается на работе двигателя. В отдельных случаях пропускающие колпачки даже бывают причиной потери мощности и динамики автомобиля.
