Разборка моторчика очистителя ветрового стекла ВАЗ 2109

Разберем ранее снятый с автомобиля электродвигатель очистителя ветрового стекла («дворников»).

Это придется сделать если ему необходим ремонт. Например, замена слизанной шестерни моторедуктора, зачистка контактов концевого выключателя, замена щеток или якоря электродвигателя и пр.

Необходимые инструменты

— Ключи на «10» и «13»

— Крестовая отвертка

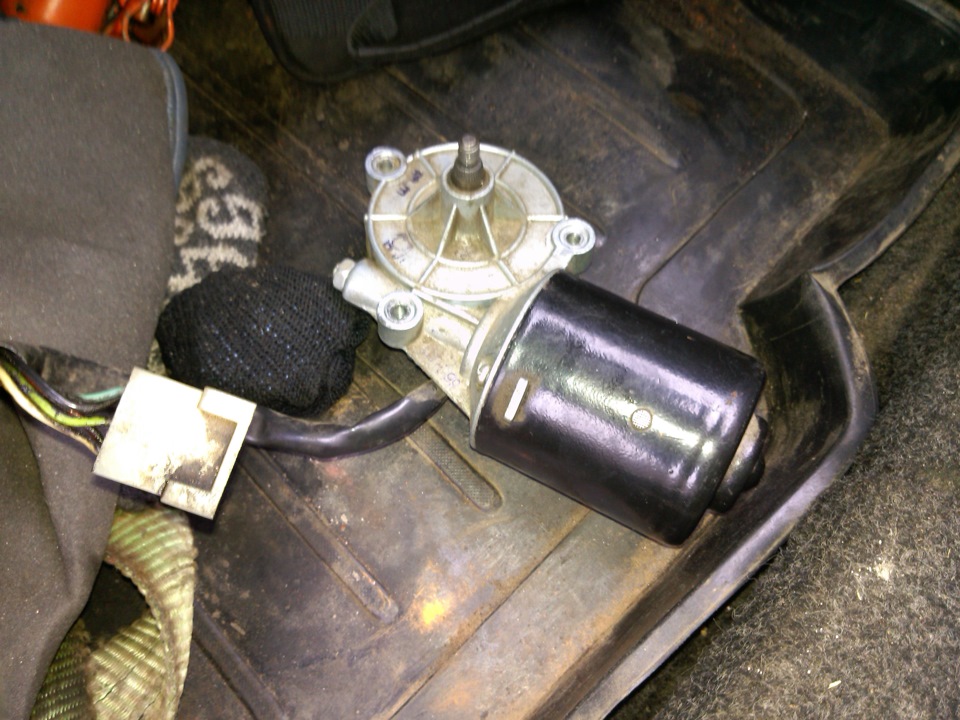

Разборка электродвигателя очистителя ветрового стекла ВАЗ 2108, 2109, 21099

1. Отсоединяем кривошипный механизм (рычаги) от электродвигателя очистителя.

Для этого ключом на «13» отворачиваем гайку его крепления и снимаем сдвинув с оси.

2. Отсоединяем кронштейн электродвигателя очистителя.

Ключом на «10» отворачиваем три гайки крепления кронштейна и снимаем его.

Отсоединяем кривошип и кронштейн электродвигателя очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099

3. Разбираем моторедуктор очистителя.

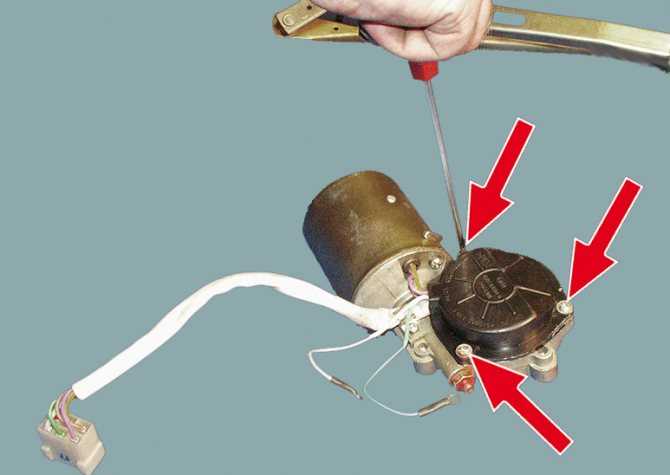

Крестовой отверткой отворачиваем три винта крепления защитного колпака моторедуктора и снимаем его.

Снимаем защитный колпак моторедуктора очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099, отвернув три винта его крепления

Отсоединяем стопорную шайбу вала шестерни моторедуктора. Поддеваем его отверткой и снимаем. А так же снимаем две шайбы под ним.

Снимаем стопорную шайбу с вала шестерни моторедуктора и две простые шайбы под ним

Крестовой отверткой отворачиваем винт крепления хомута проводов и снимаем крышку моторедуктора.

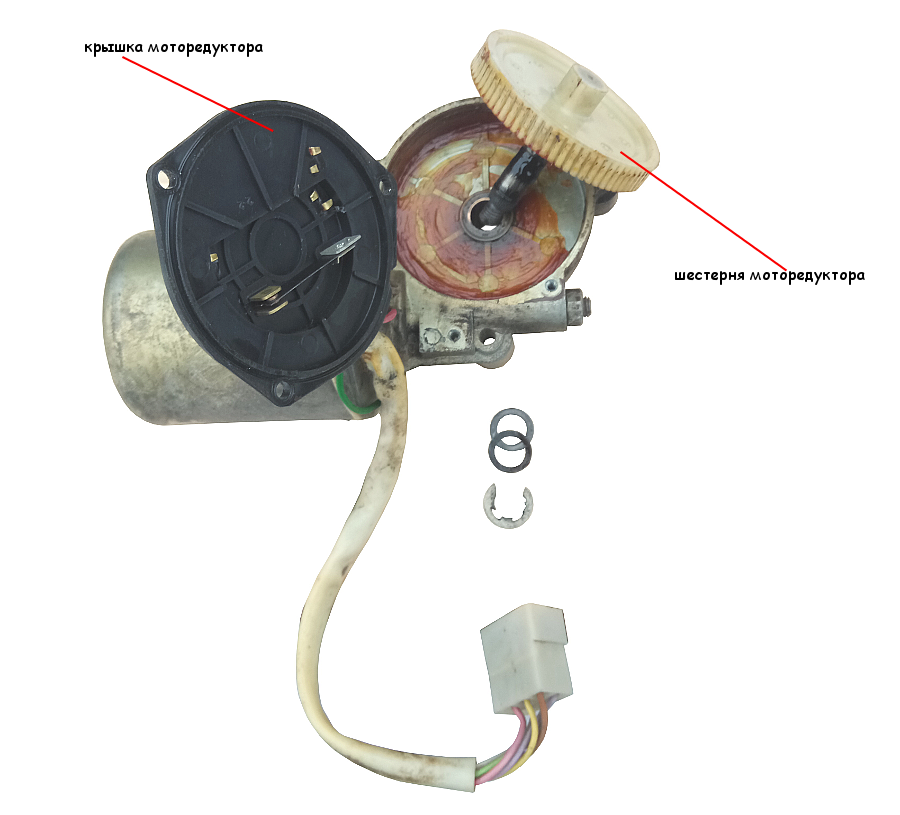

Снимаем крышку моторедуктора стеклоочистителя и вынимаем его шестерню

Извлекаем шестерню моторедуктора.

4. Разбираем корпус электродвигателя очистителя ветрового стекла.

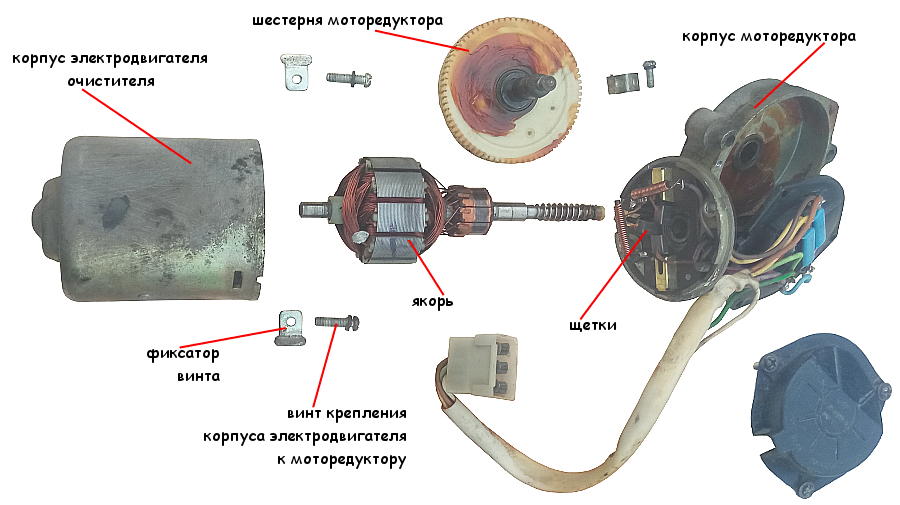

Крестовой отверткой выворачиваем два винта крепления корпуса электродвигателя к моторедуктору. Извлекаем фиксаторы винтов. Снимаем корпус сдвинув его назад. При необходимости заменяем неисправные детали (щетки, якорь) новыми или заведомо исправными.

Отсоединяем электродвигатель от моторедуктора очистителя ветрового стекла и разбираем его

Собираем электродвигатель очистителя ветрового стекла («дворников») в обратной последовательности. При сборке есть некоторые особенности без знания которых произвести ее как положено не возможно. Одна из таких особенностей описана в примечания и дополнениях.

Примечания и дополнения

— При сборке электродвигателя очистителя ветрового стекла ВАЗ 2108, 2109, 21099 необходимо установить рычаги щеток в исходное положение. Для этого присоединяем колодку проводов к электродвигателю, включаем зажигание, включаем стеклоочиститель подрулевым рычагом и ждем пока он остановится. Отключаем. Крепим кривошип в таком положении.

— Устройство очистителя ветрового стекла в картинках: «Устройство очистителя ветрового стекла ВАЗ 2108, 2109, 21099».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Не работают «дворники» на ВАЗ 2108, 2109, 21099, причины неисправности

— Не работает прерывистый режим «дворников» ВАЗ 2108, 2109, 21099

— Режимы работы «дворников» ВАЗ 2108, 2109, 21099

— Схема включения заднего «дворника» ВАЗ 2108, 2109

— Омыватель ветрового и заднего стекол ВАЗ 2108, 2109, 21099, устройство,  схема

— Схема подключения омывателя ветрового стекла ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Не работают дворники ваз 2109

Автомобиль, если на хорошем ходу, но система стеклоочистителей не работает, ездить до исправности поломки, не допускается. Водитель знает это и, незамедлительно приступает к ликвидации проблемы.

В непогоду обойтись без очистителей стекла невозможно. Это известно всем владельцам авто. Функции дворников на дорогах незаменимы. Во избежание аварийной ситуации, водитель не должен выпускать из виду степень нарушения ритма работы данного механизма.

Содержание статьи

Какие признаки указывают на неисправность дворников

Если возник сбой в работе щеток на лобовом стекле и, они не работают в одном режиме, отсутствует синхронность, то пора остановить машину и сделать диагностику. Правильный диагноз позволит быстро справиться с проблемой: почему не работают дворники на автомобиле Ваз 2109.

Внимание привлекает:

• медленная работа дворников;
• щетки не двигаются при включенном режиме;
• в прерывистом режиме щетки также не работают;
• когда система очистки включается, дворники не реагируют.

В этом случае пора приступать к ликвидации неисправностей.

Причины выхода механизма дворников из строя

В автомобильном деле, как и в любом другом, знание причины, помогает определиться с решением вопроса. Причинами поломки дворников, которые не работают на лобовом стекле авто Ваз 2109.

Это могут быть:

• Поломка двигателя стеклоочистителя;
• Вышел из строя главный предохранитель;
• Нарушено переключение режимов;
• сломался электрический моторчик;
• сломан переключатель
• возможно окисление контактов;
• ослаблены крепления;
• в редукторе имеются повреждения на зубьях шестеренок;
• нарушения в проводке;
• устарел работающий механизм.

Чтобы самостоятельно починить систему, важно знать устройство очистительного аппарата, иначе придется обратиться в автомобильный сервис, где специалист все наладит и отрегулирует. Если не работают дворники Ваз 2109 инжектор, то система ремонта аналогична, если не работают дворники  Ваз 2109 карбюратор.

Что следует предпринять если не работают дворники

Водитель, знающий толк в этом деле, может самостоятельно устранить поломку.

Она выполняется в несколько подходов. Надо:

1. Проделать работу с разборкой узла.
2. Определить поломку.
3. По ситуации, деталь заменяется, либо ремонтируется.
4. В конце процедуры узел полностью собирается.

Проверка предохранителя

Нарушенные функции, когда не работают дворники Ваз 2109, предполагают сбой в работе предохранителей. В зависимости от года выпуска автомобиля и от вида монтажного блока, подбирается соответствующий агрегат. Машины Ваз 2109, выпущенные с 1999 г, оборудованы новым блоком предохранителей. Отмечено, что они практичнее старых образцов.

Проверка реле дворников

Исследуя причину сбоя в работе системы очистки лобового стекла, поверяют реле, так как возможны нарушения в контактах данного устройства. В практике, при найденной проблеме этого механизма, переключатель устанавливают наверху. Это позволит дворникам заработать, пусть даже на недолгий срок.

Когда перестали работать дворники  Ваз 2109, делают также зачистку контактов, после выемки реле из монтажного блока. После опять все определяют на свое место. Свидетельством работы механизма послужит сигнал, словно щелчок. В случае выхода из строя, агрегат следует заменить.

Биметаллический механизм дворников

При сработанном биметаллическом предохранителе, допускалась высокая температура на моторчике очистительной конструкции. Поэтому биметаллические пластинки разомкнулись. А при спаде температуры, работа дворников  возобновляется в нормальном режиме. Однако, факт, что не работают стеклоочистители  Ваз 2109, требует довести работу до конца. Чтобы не повторялся завышенный нагрев, проводят проверку во всей конструкции. Важно найти причину нагрева и устранить ее.

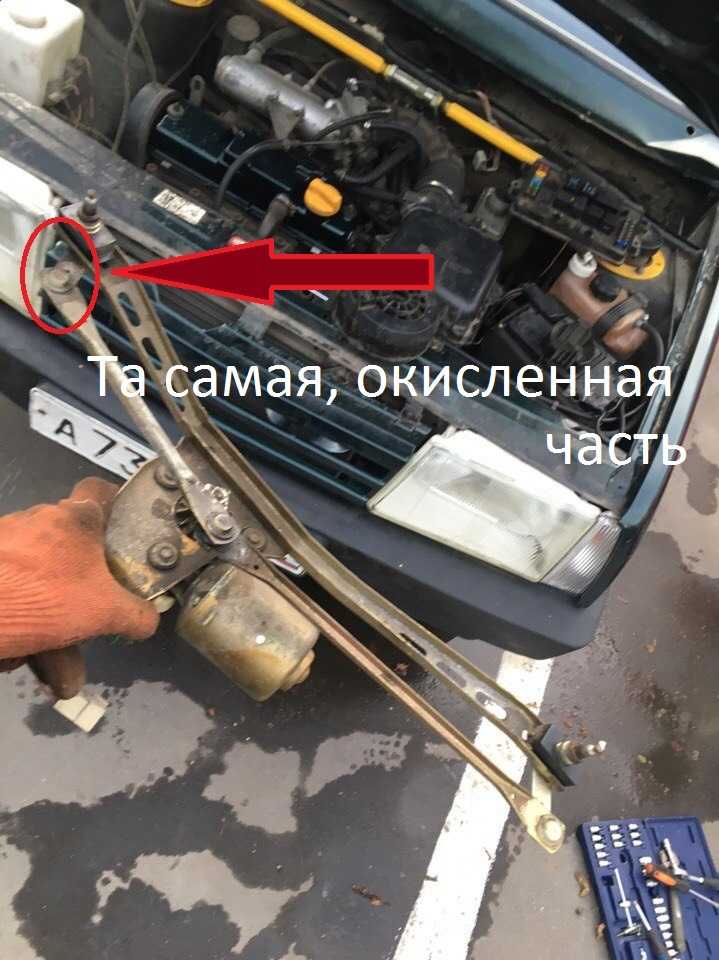

Важно. Причиной нагрева может быть система рычагов, создающая нагрузку на моторчик.

Для проведения этой  работы, следует установить:

• срок длительности эксплуатации рычажной системы;
• определить степень износа;
• сделать промывку и смазку рычагов.

Восстановить двигатель дворников

Если двигатель потребляет больше электроэнергии, чем положено, то возможно, щетки износились или коллектор подгорел. В этом случае необходима замена моторчика, а не его составных элементов. Это оптимальный вариант, нежели замена графита щеток. Если не работают стеклоочистители Ваз 2109, надо знать, что царапины на стекле от щеток, быстро выводят моторчик из рабочего состояния. При покупке дворников, на этот факт, следует обратить внимание. Используя, для проверки бумагу, установить, остаются на ней царапины или след графита.

Проводка моторчика

В двигателе дворников, можно легко определить нарушения в обмотке провода, путем подключения напрямую к аккумулятору. Исправный моторчик работает.

Проверка редуктора концевого включателя

В механизме редуктора нельзя допускать, чтобы крепления были слабые. Стоит обратить внимание на механические повреждения. Их не должно быть. Также, если перестали работать дворники  Ваз 2109, возможно появилась ржавчина на контактах концевого выключателя. Для уверенности в исправности, в автосервисе делают проверку на «прозвон» от реле до переключателя под рулем.

Как снять дворники и мотор дворников на ваз 2109

Демонтаж всей системы дворников и электрики на автомобиле Ваз 2109 выглядит более сложно и громоздко, по сравнению с диагностикой и ремонтом. Чтобы работа бала выполнена правильно и спокойно, делают ее поэтапно. Правильно распределив ход работы, можно прийти к быстрому ее завершению.

Начало ремонта:

1. Вначале, машину обесточивают. Для этого снимают минусовую клемму с АКБ.
2. Снимают рычаги щеток.
3. Снимаются защитные колпачки из пластика.
4. Снимаются крепления кронштейна.
5. Отсоединяют провода, служащие питанием для мотора дворников.
6. Откручивают винты вентилятора.
7. Демонтаж реле – снимают крышку с блока монтажа.
8. Там, где крепится кронштейн очистителя, освобождают болт снизу.
9. Пластиковый держатель проводов снимают и извлекают.
10. Извлекают узел, отодвинув стеклоочиститель.
