Замена радиатора печки на ВАЗ 2107 своими руками (фото и видео)

Главная » Ремонт

Существует множество неисправностей автомобиля ВАЗ 2107, которые невозможно обнаружить сразу. Как правило, они не оказывают прямого влияния на работу основных агрегатов, и выявляются спустя некоторые время. К таким неисправностям относится и неисправность радиатора отопителя. Она может выражаться в образовании утечки охлаждающей жидкости из радиатора, засорении внутренних каналов, препятствующем нормальной ее циркуляции через радиатор печки. Таким проблемам подвержены все автомобили, с любыми типами двигателей, будь то  инжектор или карбюратор.

Любая из указанных неисправностей системы охлаждения ВАЗ 2107 требует снятия радиатора, после чего выполняется его ремонт или замена новым. Сама замена не слишком сложна, однако требует определенной внимательности и аккуратности.  Для выполнения работы понадобятся следующие инструменты:

• Ключ на 10;
• Ключ на 7;
• Крестовая отвертка;
• Ветошь.

Кроме этого, необходимо запастись охлаждающей жидкостью для доливки после замены и две новые резиновые прокладки.

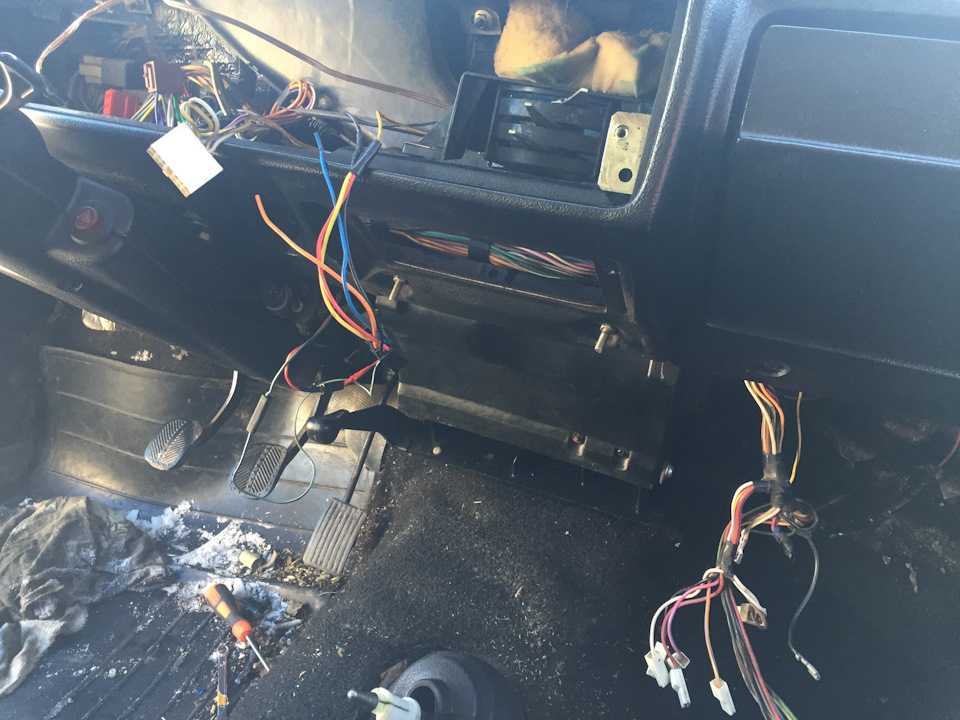

В первую очередь нужно снять корпус вентилятора. Для этого необходимо снять полку и дно вещевого ящика, панель магнитолы, отсоединяем соединительные колодки электропроводки. После этого открывается доступ непосредственно к корпусу вентилятора отопителя. Сняв его, вы получите доступ к радиатору печки. На пол рекомендуется подстелить ветошь, так как замена может вызвать протекание жидкости из системы охлаждения.

Переходим в моторный отсек ВАЗ 2107. Необходимо снять резиновые патрубки с отводной трубки и трубки крана отопителя. Для этого при помощи крестообразной отвертки отпускаем хомуты, стягивающие патрубки.

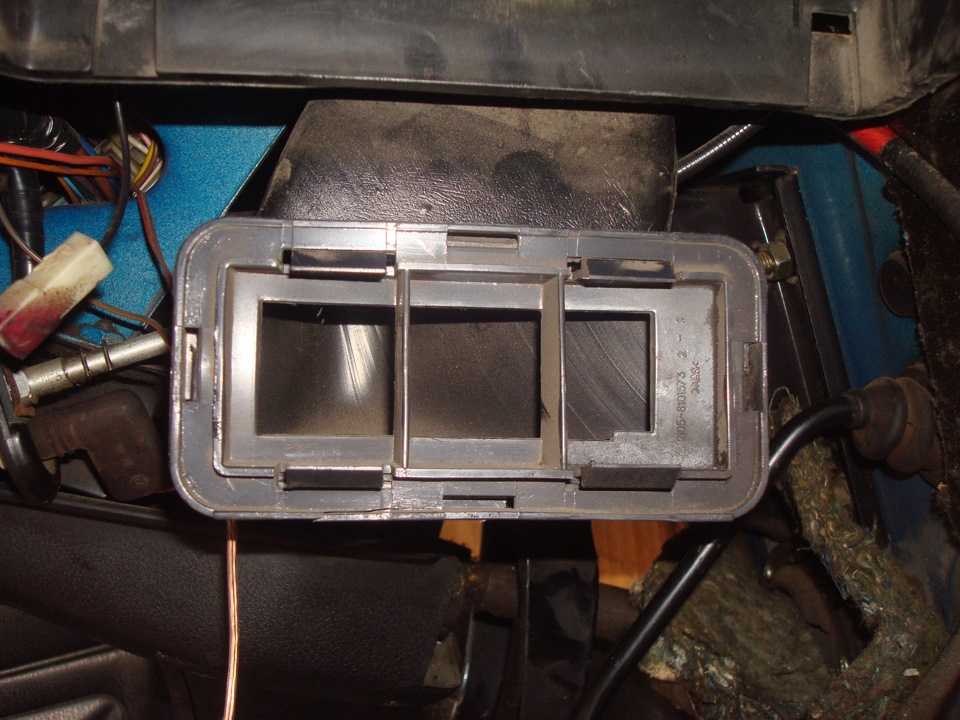

Затем ключом на 7 окручиваем два самореза и снимаем уплотнительную диафрагму, через которую выведены трубки печки.

Возвращаемся в салон ВАЗ 2107 и откручиваем кожух тросика управления краном отопителя, снимаем петлю с рычажка. Радиатор больше ничто не удерживает, и аккуратно выводя трубки из перегородки между салоном и моторным отсеком можно аккуратно снять его.

Далее, при помощи ключа на 10  последовательно выкручиваем четыре болта, удерживающих отводной патрубок и кран отопителя.

Если это представляется возможным, производят ремонт или промывку радиатора, в противном случае покупаете новый. Пользуясь случаем, проверьте состояние крана отопителя, при необходимости замените и его. Сборка и установка происходит в обратной последовательности:

• Последовательно прикрутите на радиатор кран и отводной патрубок, используя ключ на 10. При этом выполняется замена старых резиновых прокладок новыми. Не забудьте их поменять, ведь старые прокладки могут в дальнейшем стать причиной течи.

• Аккуратно установите радиатор на штатное место, вставив трубки в перегородку.
• Оденьте на трубки диафрагму и закрепите ее двумя саморезами, используя ключ на 7.
• На трубки необходимо одеть резиновые патрубки системы охлаждения и затянуть червячные хомуты. Если старые хомуты не обеспечивают качественной фиксации патрубков, их также нужно поменять.
• Осталось закрепить на место тросик управления краном отопителя и отрегулировать его таким образом, чтобы рычаг управления полностью открывал и закрывал кран.

Все операции, касающиеся непосредственно замены радиатора отопителя ВАЗ 2107 и восстановления работоспособности системы охлаждения, выполнены. Однако прежде чем приступать к окончательной сборке, рекомендуется проверить все соединения и саму печку на предмет отсутствия подтеканий охлаждающей жидкости. Для этого необходимо открыть кран отопителя и завести двигатель. Таким образом, мы обеспечим циркуляцию жидкости через радиатор печки и одновременно удалим воздушные пробки. Теперь можно долить недостающий объем  жидкости в систему охлаждения и можно переходить к окончательной сборке.

Осталось последовательно установить на свои места корпус вентилятора печки, панель магнитолы, корпус вещевого ящика и полку. Не забудьте  соединить колодки электропроводки, иначе придется все разбирать и собирать заново. Как видите, никаких сложностей замена радиатора печки ВАЗ 2107 не вызывает.

53 534 views Печка

Похожие материалы

Как заменить радиатор печки на ВАЗ 2107

Система отопления салона ВАЗ 2107 долговечная и надежная. Но, как и любой другой узел, она может выйти из строя. К таким поломкам относится неисправность радиатора печки. Это выражается утечкой охлаждающей жидкости из радиатора, засорение каналов, что препятствует нормальной циркуляции тосола через радиатор печки. Данные проблемы могут возникнуть на автомобилях, с любым двигателем, будь то карбюратор или инжектор.

Мы рассмотрим признаки поломки радиатора отопителя ВАЗ 2107 и метод его замены.

Содержание

1. Признаки неисправности радиатора печки ВАЗ 2107
2. Снятие радиатора печки
3. Установка радиатора печки
4. Видео по замене радиатора печки

Признаки неисправности радиатора печки ВАЗ 2107

Неисправность радиатора отопителя, может быть по двум причинам:

1. Образовании утечки охлаждающей жидкости из радиатора.
2. Засорение внутренних каналов.

Требуется снятие радиатора системы охлаждения ВАЗ 2107, при обнаружении любой из этих проблем, после демонтажа выполняется ремонт или его замена новым. Сам процесс замены не очень сложный, нужна внимательность и аккуратность. Для замены радиатора печки потребуются следующие инструменты:

1. Ключ на 7;
2. Ключ на 10;
3. Крестовая отвертка;
4. Ветошь;
5. Охлаждающая жидкость;
6. две новые резиновые прокладки.

Снятие радиатора печки

Первым делом снимается корпус вентилятора. Для этого надо снять дно бардачка и нижнюю полку, панель магнитолы, отключить колодки электропроводки и вам откроется доступ к корпусу вентилятора печки.

После его снятия, вам откроется доступ к радиатору печки. На пол желательно положить ветошь, или какую-нибудь тряпку, так как при замене может протечь охлаждающая жидкость.

Далее работа продолжается под капотом ВАЗ 2107. Нужно снять резиновые патрубки с трубки крана отопителя и отводной трубки. Отпускаем хомуты крестовой отверткой и стягиваем патрубки.

Далее ключом на 7 откручиваем два болта и снимаем уплотнительную прокладку, через которую выводятся трубки печки.

Возвращаемся обратно в салон автомобиля ВАЗ 2107 и отсоединяем тросик управления краном печки. Снятию радиатора больше ничто не препятствует, выводим трубки из перегородки между моторным отсеком и салоном, и аккуратно снимаем его.

Далее, ключом на 10 откручиваем четыре болта, которые держат кран отопителя и отводной патрубок.

Производим ремонт, замену крана отопителя и прокладок, промываем радиатор, если он непригоден для дальнейшей эксплуатации, то покупайте новый.

Установка радиатора печки

Установка радиатора производится в обратном порядке. Чтобы предотвратить в дальнейшем протечки охлаждающей жидкости, лучше поменять хомуты и патрубки радиатора на новые. Особенно это относится к патрубкам.

Откройте кран отопителя, перед как залить охлаждающую жидкость. После заливки антифриза, нужно завести двигатель и дать погонять его немного на высоких оборотах. Циркуляция охлаждающей жидкости от помпы выгонит воздушные пробки, которые могли образоваться при ее заливки. После всего этого, проверяем уровень антифриза и если мало, то доливаем в радиатор и расширительный бачок до отметки.

Видео по замене радиатора печки

После завершения всех работ нужно немного «погонять» двигатель на холостом ходу, чтобы убедиться в отсутствии протечек антифриза.

( 20 оценок, среднее 4.85 из 5 )

Ваз 2107 Ремонт печки своими руками, замена печки ваз 2107.

Как отремонтировать печку на ваз 2107 своими руками. Ремонтируем печку ВАЗ 2107 самостоятельно. Модернизация отопителя.

С наступлением холодов каждый автовладелец проводит профилактический осмотр транспортного средства и устраняет возможные неисправности. Как правило, заменяется антифриз, масла, меняется резина на зимнюю. Особого внимания требует и печка, ведь она является одним из основных узлов автомобиля, обеспечивающим комфорт в холодное время.

ВАЗ 2107 Устройство печки отопителя

Как и любой узел в машине, печка тоже может перестать работать. Зимой такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются инеем или потом, в результате чего становится хуже.

Чтобы самостоятельно отремонтировать печку, нужно знать ее устройство.

Система отопления включает в себя такие компоненты:

• Обогреватель Его задача — нагревать воздух. Основным элементом отопителя является радиатор, с помощью которого циркулирует охлаждающая жидкость.
• Вентилятор, нагнетающий нагретый воздух в салон. Вентилятор крепится к корпусу упругими подушками, исключающими вибрацию.
• Система управления печкой, куда входит кнопка вентилятора, а также заслонка и ручка управления отоплением.

Печка печка ВАЗ 2107, принцип работы

Система отопления работает следующим образом:

В бокс самолета, который находится в моторном отсеке у лобового стекла, воздух поступает через специальные решетки на капоте.

В случае душа или дождя вода, отделенная от воздуха, стекает в отверстия, которые есть в коробке. Это дает возможность использовать обогреватель в любую погоду, но пока радиатор не прогрет, воздух, попадающий в салон во время дождя, будет сырым.

Воздушный поток устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется с помощью крана, который регулирует количество проходящих слоев. Управление краном осуществляется гибкой тягой, прикрепленной к рычагу управления.

При движении поток воздуха поступает в вытяжку, а сам воздух поступает в отопитель. При остановке или малой скорости движения применяется электровентилятор, который управляется переключателем с тремя положениями: «Малая скорость», «Полная скорость» и «Выключено». Пониженная скорость обеспечивается включением электродвигателя через резистор, уменьшающий напряжение на обмотке двигателя.

После радиатора воздух поступает в воздухозаборники, а выходит через дефлекторы, позволяющие менять направление потока.

Печка в машине, причины плохой работы печки

Основные неисправности системы отопления автомобиля:

1. Грязный радиатор
2. Течь крана, радиатора, патрубков или соединений между ними.
3. Переключатель выключателя режимов работы электровентилятора.
4. Повреждены провода устройства или окислены их соединения.
5. Сломался электровентилятор.

Как улучшить работу печки ваз 2107 Увеличение горячего воздуха

Как известно печка на ВАЗ 2107 греет хорошо, да и работает шумно. Поэтому его не редко модернизируют. Советов по улучшению этого устройства в интернете множество. Многие автолюбители пытались самостоятельно улучшить работу отопителя. Но должного эффекта не получилось.

Например, можно самостоятельно:

• перераспределяют воздушные потоки;
• дополните стыки воздуховодов патрубками.

Однако в целом температура в салоне останется на прежнем уровне. Чтобы в машине было уютно и тепло, необходимо увеличить количество подаваемого тепла с помощью радиатора. Проблема в заводском вентиляторе отопителя, который слишком мал и не создает необходимого потока воздуха. Следовательно, необходимо заменить вентилятор. При этом его замену лучше выполнить на аналогичный продукт от отечественной «восьмерки», так как такие вентиляторы имеют более высокую скорость вращения и низкое энергопотребление.

Как заменить вентилятор на более мощный (подробно)

Заказ работ:

1. Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
2. Полностью снять штатный электровентилятор, так как он больше не нужен.
3. Аккуратно срежьте одну из аэродинамических гребенок, подающих воздух к ногам пассажира и водителя, так как мотор от «восьмерки» гораздо длиннее.
4. Далее снимается крыльчатка, и все функции ложатся на стандартный пятиконечный вентилятор.

5. Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно просунуть в него новый вал. Следите за тем, чтобы новая конструкция надежно стояла на своем месте.
6. Перед установкой нового вентилятора подключите его напрямую и проверьте его работоспособность.
7. Заменить встроенный резистор, основная задача которого обеспечить относительно тихую работу вентилятора. В результате большого количества перегоняемого воздуха новый вентилятор будет создавать сильный шум. Лучшим вариантом замены станет резистор, установленный на «восьмерке».
8. Заменить переключатель вентилятора на аналогичный от модели 2108. Причина — При длительной работе отопителя будет подаваться совсем другой ток, из-за чего долгое время штатная кнопка включения просто плавится.

Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя потребуется:

1. Набор торцевых и рожковых ключей.
2. Крестовая отвертка.

Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

Заказ работ:

1. Ослабьте хомуты крепления шлангов отопителя, которые находятся в моторном отсеке.
2. Далее снимаем шланги с патрубков радиатора. При этом возможна незначительная утечка антифриза.
3. Открутите винты, фиксирующие резиновое уплотнение.
4. Снимите уплотнение.
5. Открутить панель магнитолы.
6. Отсоединить трос от крана отопителя.

7. Снимите кронштейны корпуса вентилятора.
8. Опустите кожух.
9. Снять радиатор печки.
10. Установите новый радиатор.
11. Сборка производится в обратном порядке.

Как заменить кран отопителя ВАЗ 2107

Заказ работ:

1. Сначала необходимо разорвать хомуты на шлангах отопителя.
2. Далее снимаем шланги с форсунок.
3. Открутите два винта, которые фиксируют уплотнение, и демонтируйте его.
4. Снимите перчаточный ящик.
5. Потерял на кронштейне воздухоотводчика гайку на десятку, которая позволит демонтировать защелки на корпусе отопителя и снять правую воздушную составляющую.
6. Освободите кабель и удалите его.

7. Отверните две гайки крепления крана печки и демонтируйте его.
8. Сборка производится в обратном порядке.
