Ремонт Kia Spectra : Замена подшипника передней ступицы
- Руководства по ремонту
- Kia Spectra 2000-2011
- Замена подшипника передней ступицы
В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступицы подшипник разрушается, поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.
ПОЛЕЗНЫЙ СОВЕТ
Для запрессовки подшипника ступицы используйте оправки соответствующего размера из универсального набора для замены подшипников. При отсутствии оправок можно воспользоваться кольцами старого подшипника. |
Вам потребуются: съемник подшипников, съемник стопорных колец, бородок, молоток.
2. Ослабьте гайки крепления колеса, поднимите переднюю часть автомобиля и установите ее на опоры. Снимите колесо. |
ПРИМЕЧАНИЕ Для того чтобы не повредить внутренний шарнир привода колеса, зафиксируйте привод, например, закрепив его проволокой к поперечине передней подвески. |
|
|
9. Зажмите поворотный кулак в тиски, как показано на фото, и выбейте ступицу из кулака молотком, используя оправку подходящего диаметра. | 10. Снимите ступицу. Вероятнее всего, на ступице останется наружная половина внутреннего кольца подшипника. |
ПРЕДУПРЕЖДЕНИЕ После снятия ступицы подшипник к повторному использованию непригоден, поэтому его надо заменить. |
|
|
11. Универсальным съемником… | 12. …снимите со ступицы наружную половину внутреннего кольца подшипника. |
|
|
13. Снимите стопорное кольцо подшипника съемником стопорных колец. | 14. Установите съемник подшипников, выпрессуйте и извлеките подшипник из кулака. |
15. При отсутствии съемника подшипник можно выбить ударами молотка, используя оправку подходящего диаметра, так как выпрессованный подшипник нельзя использовать повторно. |
16. Очистите детали и смажьте внутреннюю поверхность гнезда кулака и наружную поверхность ступицы тонким слоем смазки Литол-24 или аналогичной. |
17. Запрессуйте новый подшипник в корпус поворотного кулака до упора. |
ПРЕДУПРЕЖДЕНИЕ При запрессовке подшипника в корпус поворотного кулака усилие следует прикладывать к наружному кольцу подшипника, в противном случае подшипник будет поврежден. |
18. Установите стопорное кольцо. |
19. Запрессуйте съемником ступицу в подшипник до упора, установив под наружное кольцо подшипника опору. |
ПРЕДУПРЕЖДЕНИЕ Если при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, то можно повредить подшипник. |
20. При отсутствии съемника запрессуйте ступицу в подшипник до упора аккуратными ударами молотка через оправку, подперев подставкой внутреннее кольцо подшипника. |
21. Установите на автомобиль поворотный кулак в сборе и все снятые детали в порядке, обратном снятию. |
↓ Комментарии ↓
Раздел 1. Устройство автомобиля
Общие сведения об автомобиле
Паспортные данные
Ключи автомобиля
Органы управления
Отопление (кондиционирование) и вентиляция салона
Двери
Ремни безопасности, подушки безопасности и детские сиденья
Сиденья
Регулировка положения рулевого колеса
Зеркала заднего вида
Освещение салона
Противосолнечные козырьки
Капот
Крышка багажника
Рычаг управления коробкой передач
Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации
Что нужно иметь в автомобиле
Обкатка автомобиля
Эксплуатация автомобиля в гарантийный период
Подготовка автомобиля к выезду
Заправка автомобиля бензином
Пользование домкратом
Буксировка автомобиля
Раздел 3. Неисправности в пути
Двигатель не заводится
Неисправности системы впрыска топлива
Пропал холостой ход
Перебои в работе двигателя
Автомобиль движется рывками
Автомобиль плохо разгоняется
Двигатель заглох во время движения
Упало давление масла
Перегрев двигателя
Аккумуляторная батарея не подзаряжается
Неисправности электрооборудования
Появились посторонние стуки
Проблемы с тормозами
Проверка тормозной системы
Прокол колеса
Раздел 4. Техническое обслуживание
Общие положения
Ежедневное обслуживание (ЕО)
Первое техническое обслуживание (ТО-1)
Второе техническое обслуживание (ТО-2)
Раздел 5. Двигатель
Особенности конструкции
Возможные неисправности двигателя, их причины и способы устранения
Полезные советы
Проверка компрессии в цилиндрах
Снятие и установка декоративного кожуха двигателя
Снятие и установка брызговиков двигателя
Замена опор подвески силового агрегата
Замена защитного бруса
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Замена ремня привода газораспределительного механизма
Замена натяжного и опорного роликов ремня привода газораспределительного механизма
Снятие, дефектовка и установка маховика
Замена деталей уплотнения двигателя
Головка блока цилиндров двигателя
Снятие и установка двигателя
Система смазки
Система охлаждения двигателя
Cистема выпуска отработавших газов двигателя
Система питания двигателя
Раздел 6. Трансмиссия
Сцепление
Коробка передач
Приводы передних колес
Раздел 7. Ходовая часть
Передняя подвеска
Задняя подвеска
Раздел 8. Рулевое управление
Особенности конструкции
Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения
Рулевая колонка
Рулевые тяги
Раздел 9. Тормозная система
Особенности конструкции
Возможные неисправности тормозной системы, их причины и способы устранения
Прокачка гидропривода тормозной системы
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Замена шлангов и трубок гидропривода тормозов
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз
Раздел 10. Электрооборудование
Особенности конструкции
Диагностика неисправностей бортового электрооборудования
Монтажные блоки
Аккумуляторная батарея
Генератор
Стартер
Выключатель (замок) зажигания
Система зажигания
Система управления двигателем
Освещение, световая и звуковая сигнализация
Очиститель ветрового стекла
Снятие и установка омывателя ветрового стекла
Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя
Вентилятор отопителя
Электрообогрев заднего стекла
Снятие и установка патрона прикуривателя
Комбинация приборов
Замена контрольных ламп и ламп подсветки комбинации приборов
Замена блока управления наружными зеркалами заднего вида и регулятора электрокорректора света фар
Замена выключателей панели приборов
Замена ламп подсветки выключателей панели приборов
Снятие и установка часов
Снятие и установка блока ETWIS
Автомобильная аудиосистема
Замена датчиков и выключателей
Противоугонная система блокировки пуска двигателя
Раздел 11. Кузов
Особенности конструкции
Замена бамперов
Снятие и установка брызговика и подкрылка переднего колеса
Снятие и установка брызговика заднего колеса
Снятие и установка переднего крыла
Снятие и установка капота
Двери
Крышка багажника
Снятие и установка облицовок багажника
Крышка люка топливного бака
Сиденья
Дополнительная система пассивной безопасности
Зеркала заднего вида
Панель приборов
Снятие и установка панели приборов
Отопитель и кондиционер
Арматура салона
Замена ветрового стекла
Уход за кузовом
Раздел 12. Уход за автомобилем
Антикоррозионная защита кузова
Подготовка и антикоррозионная обработка скрытых полостей кузова
Герметизация кузова
Мойка двигателя
Мойка автомобиля
Раздел 13. Покупка запасных частей
Моторное масло
Пластичные смазки
Охлаждающие жидкости
Тормозная жидкость
Топливный фильтр тонкой очистки
Масляный фильтр системы смазки двигателя
Свечи зажигания
Раздел 14. Поездка на СТО
Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме
Рекомендации по пуску двигателя в сильный мороз
Что полезно купить к зиме
Полезные зимние советы
Раздел 16. Подготовка к техосмотру
Рекомендации
Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств
Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м
Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости
Приложение 3. Лампы, применяемые на автомобиле
Приложение 4. Основные данные для регулировки и контроля
Схемы электрооборудования
Схема 1. Соединения фар головного света
Схема 2. Соединения фар головного света и передних противотуманных фар
Схема 3. Соединения системы управления электровентиляторами радиатора системы охлаждения и конденсора системы кондиционирования
Схема 4. Соединения системы ETWIS и ламп освещения салона
Схема 5. Соединения задних фонарей
Схема 6. Соединения системы DRL
Схема 7. Соединения электрокорректора фар и фонарей заднего противотуманного света
Схема 8. Соединения указателей поворота и аварийной сигнализации
Схема 9. Соединения звукового сигнала, стоп-сигнала и света заднего хода
Схема 10. Соединения диагностических колодок (автомобили, оснащенные механической коробкой передач)
Схема 11. Соединения диагностических колодок с автоматической коробкой передач
Схема 12. Система пуска и генераторной установки
Схема 13. Стеклоочиститель и омыватель стекла ветрового окна и стекла двери задка (автомобили с кузовом хэтчбек)
Схема 14а. Система отопления и кондиционирования
Схема 14б. Система отопления и кондиционирования
Схема 15. Соединения системы ECAT
Схема 16. Соединения системы ECAT и системы управления автоматической коробки передач
Схема 17. Соединения антиблокировочной системы тормозов (ABS)
Схема 18а. Соединения системы управления двигателем
Схема 18б. Соединения системы управления двигателем
Схема 18в. Соединения системы управления двигателем
Схема 18г. Соединения системы управления двигателем
Схема 18д. Соединения системы управления двигателем
Схема 18е. Соединения системы управления двигателем
Ремонт Kia Spectra : Схема 19. Соединения системы пассивной безопасности (SRS)
Схема 20. Соединения системы подогрева передних сидений
Схема 21. Соединения электропривода люка крыши
Схема 22. Соединения системы центральной блокировки замков дверей
Схема 23. Соединения электростеклоподъемников
Схема 24. Соединения аудиосистемы и часов
Схема 25а. Соединения освещения салона
Схема 25б. Соединения освещения салона
Схема 26. Соединения цепей блока ETWIS, прикуривателя, обогрева заднего стекла и боковых зеркал заднего вида
| Передняя подвеска Неисправности подвески Снятие передней стойки амортизатора Замена переднего амортизатора Верхняя опора стойки амортизатора Снятие рычага передней подвески Замена шаровой опоры Замена сайленблоков рычагов Замена стоек стабилизатора (перед) Замена подшипника передней ступицы Снятие передней поперечины Задняя подвеска Неисправности задней подвески Снятие задней стойки амортизатора Замена заднего амортизатора Верхняя опора задней стойки Замена продольного рычага Замена поперечных рычагов Замена стабилизатора заднего Замена здней ступицы Замена шпилек крепления колёс |

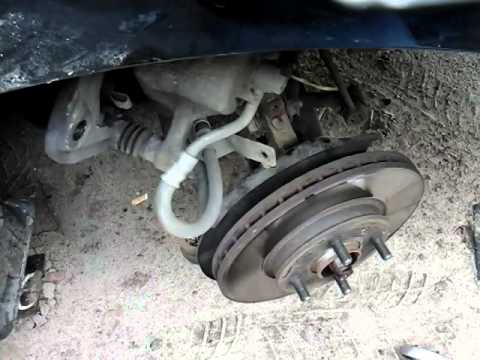

Замена переднего ступичного подшипника KIA Spectra своими руками
Пежо 407 Peugeot 407 Особенности замены шаровой опоры
Замена наружного пыльника шруса Passat B3
Fx 35 — ведро какое то(подготовка+заезд).MOV
Audi A4 Замена ступичного подшипника!
Реакция на Тойоту Приус 30 Yi Dash Cam HD 1080p
Замена переднего ступичного подшипника Киа Рио III
Kia Rio 3! Замена ступичного подшипника своими руками.
Kia Spectra замена шрусов и сальных блоков стабилизатора
Замена ступицы за 15 мин

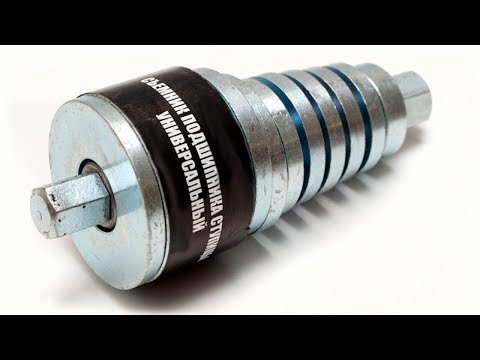

Съемник передних ступичных подшипников.
Все по теме Замена переднего ступичного подшипника KIA Spectra
Гаррисон Стузу
Я без такой приспособы менял пыльники на ШРУСах Фиата-Уно-отвертку маслом смазывал и потхоньку-потихоньку минут за 20 пыльник протаскивал через ШРУС.
Слинько
Отчитываюсь! Вчера менял подшипник этот. Пробег 204тыс. Обойма закисла в кронштейне — пришлось снимать вал вместе с кронштейном. С самого вала всё сбилось без проблем зубилом. Вот что меня напрягло, так это отсутствие грязеотражающей шайбы, (той что с зубчиками) и сальник забит грязью.
Вакула
British robot voice makes any video sound classy.
Диас
почему не рассказал, как суппорт вдавливается?)
Anthony
слесарь баран ты на севере небыл)) какой … чехол????
Демид
Видео супер. Вопрос новичка. Если проигнорировать этот тревожный сигнал чем чревато?
Мокшенко Хвост
мне мастер говорил тот что капиталку мотору моей 9-ке делал.если ремень ГРМ … на оборотах 2000-2500 это значит пружины распредвала доталкивают вал по ходу вращения идёт дребезг.типа есть люфтец(как без ремня пружины проталкивают распредвал так и с слабым ремнём толкают) по отношению к коленвалу и будет неустойчивая работа газораспредиления.а если мотор карбюраторный то и зажигание страдает дребезгом.он натягует именно по вибрации ремня на 2000 об.грань ровного и телепающегося на рабочем моторе.там м будет 2 кг можно и не мерять а если ремень жрёт то 2 причины износ какойто шестерни или подшипника помпы.перетяжка убивает однорядный подшибник помпы усё.
Rai
если делать ключ с прута то надо выковывать 4х гранник на горячию и чуть подкаливать
Уили Лю-Тин-Сан
насколько я знаю нельзя делать как автор… Дифференциал … как чумачетчий. Если есть в этом необходимость то не больше двадцати километров нужно давать на колесо. Для определения шума есть более щадящие методы определения шумов в ступичном подшипнике… Загугли епта.
Баур
опасно так подданкратил)
Гайнуллова Брук
зачем рулем крутить не понятно, они и так сами гаснут. ну вы даете
Yahya
Здравствуйте! вас приветствует Ербол, у меня машина кия церато 2006г. росмотрел видео ролик,по поводу того что тупит движок. У меня проблема, не магу завести машину.Диагностика не выдает ошибок,поичину не можем определить. компрессия 7,8. на данный мамент машина в сервисе. на улице простояла 45 суток. что делать? покажите! буду блогодарен вам
Hapi
видио для чайников.можно проверить и без вывешивания колес.автор дебил.неделайте так никогда. опасно.
Сур
90процентов,продавцам верить нельзя,из практики они не знают,проверял во многих магазинах,лучше быть самому информацию искать в интернете,и у народа! Продавцам цель чтобы товар не лежал долго и на разный товар был спрос! Удачи!
Написать комментарий
Замена ступицы Kia Spectra
Что такое колёсная ступица Kia Spectra
Элементы ступицы
Зачем производить замену ступицы
Как узнать, что требуется замена ступицы переднего и заднего колеса
Процесс замены ступицы Kia Spectra
Ремонт ступиц
ВАЖНО!
- При поломке вращающего элемента в одной из ступиц нужно менять обе на одноосных колесах.
- Гайка, удерживающая ступицу затянута очень сильно, чтобы открутить ее воспользуйтесь монтировкой, закрепленной на ступице между гаек крепления колеса, оперев ее о землю.
- При затруднении удаления ступицы с хвостовика Kia Spectra следует осторожно, чтобы не повредить резьбу, сбить ее через деревяшку молотком.
- При повреждении грязезащитного щитка, обязательно замените его.
- После ремонта обязательно проведите регулировку развал/схождения колес Kia Spectra, лучше это сделать на СТО где есть необходимое оборудование.
- Замену ступицы рекомендуется производить совместно с заменой ступичного подшипника для обеспечения безопасности при эксплуатации.
ЧТО ТАКОЕ КОЛЁСНАЯ СТУПИЦА Kia Spectra
Ступица – это центральный стальной неразборный диск, прикрепленный к поворотному кулаку. В центральной части ступицы колеса имеется отверстие для ведущего вала или оси на заднеприводных машинах. На ступицу Kia Spectra монтируется колесо, и благодаря этому креплению происходить его вращение. Таким образом, данный узел выполняет следующие задачи:
- крепко и с большой надежностью держит колесный диск;
- удерживает на себе детали тормозной системы;
- предоставляет колесу возможность вращаться;
- удерживает все элементы на полуоси;
- передает вращательные функции от полуоси к колесу автомобиля;
- держит на себе систему АВС Kia Spectra.
Ввиду значительных нагрузок на узел ступица изготовлена на токарно-фрезерном станке из цельной металлической болванки, в виде округлого наружного ободка с отверстиями и внутреннего элемента сложной формы.
ЭЛЕМЕНТЫ СТУПИЦЫ
Предназначение деталей ступицы:
- на наружном круге расположены гнезда для вкручивания направляющих шпилек служащих для удержания гайками колес;
- внутренний элемент применен как гнездо для запрессовки ступичных вращающих элементов;
- отверстия с имеющимися внутри шлицами предназначены для монтажа ШРУСа;
- на автомобилях Kia Spectra с АВС имеются гнезда для установки деталей особого импульсного диска или специального датчика.
Во время передвижения транспорта узел ступицы получает значительные температурные и динамические нагрузки. Безопасность при езде и длительность работы обеспечены вращающим элементом узла, при изнашивании которого появляются характерные шумы, в случае заклинивания деформируется внутреннее отверстие ступицы. Зачастую поломка узла возможна из-за неграмотного съема узла, при приложении больших усилий при закручивания колеса Kia Spectra, неправильной регулировки ручного тормоза и других факторов.
.jpg)
ЗАЧЕМ ПРОИЗВОДИТЬ ЗАМЕНУ СТУПИЦЫ
Производится замена ступицы в автомобиле Kia Spectra для обеспечения надежности крепления колес и безопасного передвижения по дорогам. В случае выхода из строя данной детали езда на транспортном средстве чревата плохими последствиями. Колесо закреплено на ступице и в случае ее неисправности оно утрачивает правильное вращение и через некоторое время может заклинить. Подобная проблема может создать аварийную ситуацию во время езды и подвергнуть опасности водителя и пассажиров Kia Spectra. Поэтому при обнаружении неисправностей рекомендуется произвести самостоятельную замену передней ступицы или обратиться в автосервис.
КАК УЗНАТЬ, ЧТО ТРЕБУЕТСЯ ЗАМЕНА СТУПИЦЫ ПЕРЕДНЕГО И ЗАДНЕГО КОЛЕСА
Это не составить труда даже для неопытного автолюбителя. Сначала вы начнете слышать нарастающий гул внутри машины, изредка даже напоминающий шум реактивного самолета. Далее после прохождения диагностики Kia Spectra будет определено, в каком месте произошла поломка. Производить замену ступицы колеса нужно вместе с подшипником, чтобы избежать быстрого выхода из строя узла.
Факторы, при которых необходимо менять ступицу:
- большой люфт при подвешенном колесе;
- стук при езде по неровной дороге;
- неравномерный износ шин Kia Spectra;
- колесо подклинивает и притормаживает;
- определенный гул в узле;
- увод в сторону колес транспортного средства во время передвижения.
Отмеченные факторы могут быть вызваны и прочими неисправностями подвески Kia Spectra, для точного определения следует обратиться в автосервис к профессиональным автомеханикам. Также замена задней ступицы Kia Spectra необходима если, к примеру:
- провернулся вращающий элемент в посадочном отверстии;
- износились, разболтались шлицы в которые входит полуось;
- произошла деформация резьбы в отверстиях для крепежа колеса;
- нарушена внутренняя поверхность ступицы Kia Spectra;
- найдены дефекты, допущенные на заводе.
Прямым следствием появления подобных неисправностей может быть несвоевременный ремонт ступицы Kia Spectra и мелких дефектов, о которых сигнализировали узлы транспортного средства:
- посторонние звуки при прокручивании приподнятого колеса;
- частый перегрев узла при эксплуатации;
- затруднённое вращение колеса;
- возникновение радиального зазора при правильно отрегулированной детали вращения;
- подтеки смазочного состава из-под сальника.
Нередко большую часть этих поломок можно ликвидировать при замене ступицы колеса Kia Spectra, подшипников, сальников, смазочного состава. В принципе, эти узлы на любом транспорте рассчитаны на весь срок эксплуатации техники, но только не у нерадивых водителей, которые не соблюдают сроков техосмотра.
Для продления срока работы ступицы колеса Kia Spectra нужно при первом появлении гула в подшипниках как можно быстрее заменять их новыми. Также, если у вас авто старой модели и установлены конические элементы вращения, их можно отрегулировать. При проворачивании подшипника в посадочном отверстии узла, чтобы не покупать новую деталь, можно восстановить старую, отдав на реставрацию в автосервис.
Для нормального вращения колес в ступице устанавливаются разные элементы вращения: обычно это детали с роликами закрытого вида или с конусными цилиндрами разборного типа. Ступицы, установленные в старых моделях машин Kia Spectra на передние колеса, смонтированы на осях поворотных цапф через два подшипника на конических роликах. Наружная часть элемента вращения запрессована в узел, а внутренние обоймы надеваются с микроскопическим зазором на ось цапфы. От проникновения пыли, песка и прочей грязи узел защищен изнутри специальным сальником, снаружи — особым колпачком.
Регулировку конических подшипников следует проводить после прохождения определенного пробега, езды по бездорожью, о чем указано в инструкции к машине Kia Spectra. Самостоятельно узнать о том, что пора регулировать подшипник можно по повышению шума детали в ступице.

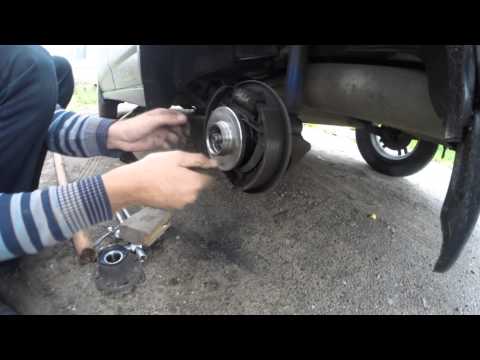

ПРОЦЕСС ЗАМЕНЫ СТУПИЦЫ Kia Spectra
Прежде чем начать процесс и поменять ступицу изначально требуется демонтировать старую деталь. Для этой цели нужную сторону машины Kia Spectra приподнимают и снимают колесо, потом отгибают примятую пластину на гайке, держат тормоз нажатым и откручиваю ее. Попытка открутить гайку не разгибая стопорящей пластины приведет к порче резьбы на оси.
Далее производится снятие суппорта Kia Spectra, демонтаж шаровой опоры. Применяя медный или резиновый молоток, мягкую выколотку, производят снятие приводного вала, осторожно, чтобы не повредить защитное обрамление, вынимают его из ступицы. Напоследок отсоединяется крепеж снимаемых элементов с поворотного кулака — и деталь демонтирована.
Теперь можно без особого труда производить замену переднего тормозного диска Kia Spectra. Окончательной операцией являются сборочные работы узла. В новую или отремонтированную ступицу Kia Spectra запрессовывают ступичный подшипник, а остальные элементы монтируют в обратном порядке.
Задние и передние ступицы Kia Spectra меняются практически одинаково, за исключением того, что у передних нужно еще производить снятие приводной оси и шаровой опоры. Когда сзади смонтированы дисковые тормоза, следует заменить ремонтный комплект суппорта.
РЕМОНТ СТУПИЦ
Сама ступица Kia Spectra – это очень прочная и крепкая деталь, которая ломается в редких случаях. Возможно искривление или деформация при достаточно сильном ударе во время дорожно-транспортного происшествия. При грамотном и нормальном обращении деталь заменяют только когда подшипник невозможно вытащить или гнездо вращающего элемента значительно ослаблено, а внешняя обойма болтается в гнезде. Если на ступице Kia Spectra устанавливаются съемные подшипники, то время ее эксплуатации практически не ограничено. В инструкции к автомобилю Kia Spectra не указан срок службы данного узла, подобные решения принимаются для каждой отдельно взятой модели после проведения ремонтных работ или планового сервисного обслуживания.
Не следует забывать – что самостоятельная замена ступицы Kia Spectra не очень сложная процедура. Но если вы не имеете определенных навыков и знаний в автомеханике, то нежелательно проводить ремонтные работы своими руками, наилучший вариант – обратиться на станцию техобслуживания, где работу качественно выполнять профессионалы.
ЗАМЕНА ПОДШИПНИКА ПЕРЕДНЕЙ СТУПИЦЫ — KIA SPECTRA БЛОГ
В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступицы подшипник разрушается, поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.
Рекомендация
Для запрессовки подшипника ступицы используйте оправки соответствующего размера из универсального набора для замены подшипников. При отсутствии оправок можно воспользоваться кольцами старого подшипника.
Вам потребуются: съемник подшипников, съемник стопорных колец, бородок, молоток.
1. Ослабьте затяжку гайки ступицы переднего колеса (смотрите «Монтаж приводов передних колес»).
2. Ослабьте гайки крепления колеса, поднимите переднюю часть автомобиля и установите ее на опоры. Снимите колесо.
3. Отсоедините от рычага поворотного кулака наружный наконечник рулевой тяги (смотрите «Наружный наконечник рулевой тяги»).
4. Снимите суппорт переднего тормозного механизма…
5. …и привяжите проволокой суппорт к стойке передней подвески, чтобы удержать его от падения (смотрите «Тормозной диск»).
6. Снимите тормозной диск (смотрите «Тормозной диск»).
7. Отсоедините поворотный кулак от телескопической стойки (смотрите «Монтаж телескопической стойки передней подвески»), от шаровой опоры нижнего рычага (смотрите «Шаровая опора»)…
8. …и, отвернув гайку ступицы, снимите поворотный кулак в сборе со ступицей.
ЗАМЕТКА
Для того чтобы не повредить внутренний шарнир привода колеса, зафиксируйте привод, например, закрепив его проволокой к поперечине передней подвески.
9. Зажмите поворотный кулак в тиски, как показано на фото, и выбейте ступицу из кулака молотком, используя оправку подходящего диаметра.
10. Снимите ступицу. Вероятнее всего, на ступице останется наружная половина внутреннего кольца подшипника.
После снятия ступицы подшипник к повторному использованию непригоден, поэтому его надо заменить.
11. Универсальным съемником…
12. …снимите со ступицы наружную половину внутреннего кольца подшипника.
13. Снимите стопорное кольцо подшипника съемником стопорных колец.
14. Установите съемник подшипников, выпрессуйте и извлеките подшипник из кулака.
15. При отсутствии съемника подшипник можно выбить ударами молотка, используя оправку подходящего диаметра, так как выпрессованный подшипник нельзя использовать повторно.
16. Очистите детали и смажьте внутреннюю поверхность гнезда кулака и наружную поверхность ступицы тонким слоем смазки Литол-24 или аналогичной.
17. Запрессуйте новый подшипник в корпус поворотного кулака до упора.
При запрессовке подшипника в корпус поворотного кулака усилие следует прикладывать к наружному кольцу подшипника, в противном случае подшипник будет поврежден.
18. Установите стопорное кольцо.
19. Запрессуйте съемником ступицу в подшипник до упора, установив под наружное кольцо подшипника опору.
Если при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, то можно повредить подшипник.
20. При отсутствии съемника запрессуйте ступицу в подшипник до упора аккуратными ударами молотка через оправку, подперев подставкой внутреннее кольцо подшипника.
21. Установите на автомобиль поворотный кулак в сборе и все снятые детали в порядке, обратном снятию.
Замена подшипника передней ступицы Kia
7.1.10. Замена подшипника передней ступицы
В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступицы подшипник разрушается, поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.
|
ПОЛЕЗНЫЙ СОВЕТ Для запрессовки подшипника ступицы используйте оправки соответствующего размера из универсального набора для замены подшипников. При отсутствии оправок можно воспользоваться кольцами старого подшипника. |
Вам потребуются: съемник подшипников, съемник стопорных колец, бородок, молоток.
|
2. Ослабьте гайки крепления колеса, поднимите переднюю часть автомобиля и установите ее на опоры. Снимите колесо. |
|
ПРИМЕЧАНИЕ Для того чтобы не повредить внутренний шарнир привода колеса, зафиксируйте привод, например, закрепив его проволокой к поперечине передней подвески. |
|
9. Зажмите поворотный кулак в тиски, как показано на фото, и выбейте ступицу из кулака молотком, используя оправку подходящего диаметра. |
10. Снимите ступицу. Вероятнее всего, на ступице останется наружная половина внутреннего кольца подшипника. |
|
ПРЕДУПРЕЖДЕНИЕ После снятия ступицы подшипник к повторному использованию непригоден, поэтому его надо заменить. |
|
11. Универсальным съемником… |
12. …снимите со ступицы наружную половину внутреннего кольца подшипника. |
|
13. Снимите стопорное кольцо подшипника съемником стопорных колец. |
14. Установите съемник подшипников, выпрессуйте и извлеките подшипник из кулака. |
|
15. При отсутствии съемника подшипник можно выбить ударами молотка, используя оправку подходящего диаметра, так как выпрессованный подшипник нельзя использовать повторно. |
|
16. Очистите детали и смажьте внутреннюю поверхность гнезда кулака и наружную поверхность ступицы тонким слоем смазки Литол-24 или аналогичной. |
|
17. Запрессуйте новый подшипник в корпус поворотного кулака до упора. |
|
ПРЕДУПРЕЖДЕНИЕ При запрессовке подшипника в корпус поворотного кулака усилие следует прикладывать к наружному кольцу подшипника, в противном случае подшипник будет поврежден. |
|
18. Установите стопорное кольцо. |
|
19. Запрессуйте съемником ступицу в подшипник до упора, установив под наружное кольцо подшипника опору. |
|
ПРЕДУПРЕЖДЕНИЕ Если при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, то можно повредить подшипник. |
|
20. При отсутствии съемника запрессуйте ступицу в подшипник до упора аккуратными ударами молотка через оправку, подперев подставкой внутреннее кольцо подшипника. |
|
21. Установите на автомобиль поворотный кулак в сборе и все снятые детали в порядке, обратном снятию. |
